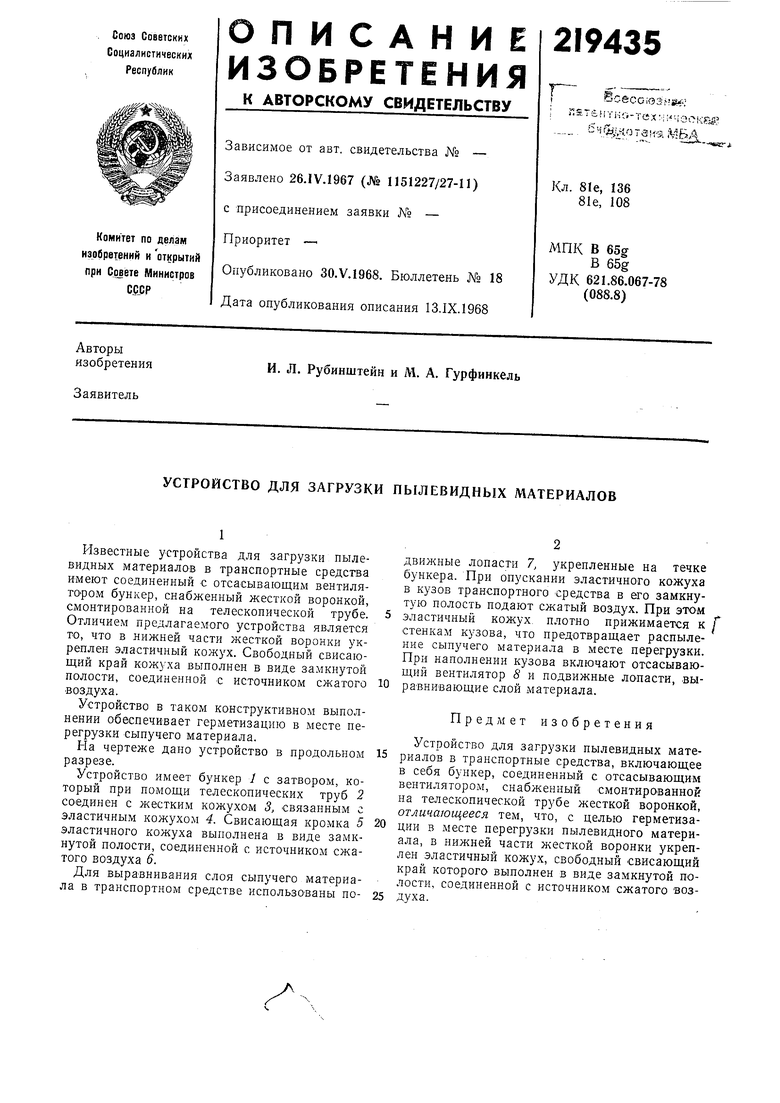

УСТРОЙСТВО для ЗАГРУЗКИ ПЫЛЕВИДНЫХ МАТЕРИАЛОВ Советский патент 1968 года по МПК B65G67/20

Известные устройства для загрузки пылевидных материалов в транспортные средства имеют соединенный с отсасывающим вентилятором бункер, снабженный жесткой воронкой, смонтированной на телескопической трубе. Отличием предлагаемого устройства является то, что в нижней части жесткой воронки укреплен эластичный кожух. Свободный свисающий край кожуха выполнен в виде замкнутой полости, соединенной € источником сжатого воздуха.

Устройство в таком конструктивном выполнении обеспечивает герметизацию в месте перегрузки сыпучего материала.

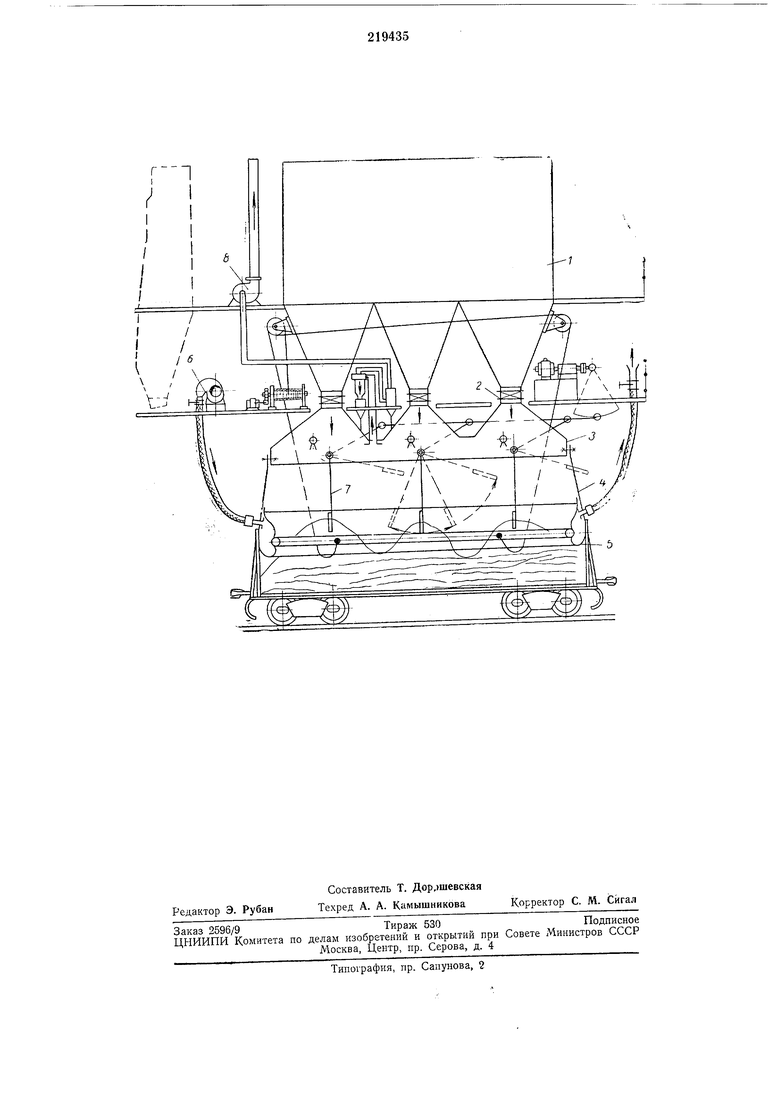

На чертеже дано устройство в продольном разрезе.

Устройство имеет бункер / с затвором, который при помощи телескопических труб 2 соединен с жестким кожухом 3, связанным с эластичным кожухом 4. Свисающая кромка 5 эластичного кожуха выполнена в виде замкнутой полости, соединенной с источником сжатого воздуха 6.

Для выравнивания слоя сыпучего материала в транспортном средстве использованы подвижные лопасти 7, укрепленные на течке бункера. При опускании эластичного кожуха в кузов транспортного средства в его замкнутую полость подают сжатый воздух. При этом

эластичный кожух, плотно прижимается к j стенкам кузова, что предотвращает распыление сыпучего материала в месте перегрузки. При наполнении кузова включают отсасывающий вентилятор 8 и подвижные лопасти, выравнивающие слой материала.

Предмет изобретения

Устройство для загрузки пылевидных материалов в транспортные средства, включающее в себя бункер, соединенный с отсасывающим вентилятором, снабженный смонтированной на телескопической трубе жесткой воронкой, отличающееся тем, что, с целью герметизации в месте перегрузки пылевидного материала, в нижней части жесткой воронки укреплен эластичный кожух, свободный свисающий край которого выполнен в виде замкнутой полости, соединенной с источником сжатого воздуха.
