Барабан для сверхтонких часов и часовой механизм для сверхтонких часов с барабаном Российский патент 2025 года по МПК G04B1/20 G04B19/00

Область техники

Изобретение относится к приборам времени, содержащим очень тонкий часовой механизм, который можно заводить вручную или автоматически.

Уровень техники

Барабан для часов обычно относится к части механизма механических часов. Этот барабан - это часть механизма, который регулирует ход часов и отвечает за передачу энергии от пружины к механизму часов.

В механических часах барабан содержит основную пружину, которая наматывается при заводке часов. Когда часы находятся в работе, энергия, накопленная в этой пружине, постепенно расходуется, и барабан регулирует высвобождение этой энергии таким образом, чтобы обеспечить плавный и равномерный ход часов.

Барабаны для часов изготавливаются из различных материалов, включая металлы, такие как латунь или сталь, и используются в сочетании с другими элементами механизма, такими как шестерни и колеса. Они играют важную роль в обеспечении точности и надежности работы механических часов.

Конструкция барабана для часов может варьироваться в зависимости от типа часов и их производителя. В основе работы барабана лежит принцип наматывания пружины, которая затем постепенно разматывается, обеспечивая энергию для работы механизма часов.

Барабан обычно имеет специальный механизм, который позволяет наматывать пружину вручную (в случае ручных часов) или автоматически (в случае автоматических часов). Ручные часы требуют периодического ручного завода, в то время как автоматические часы могут наматываться за счет движения руки владельца.

Барабаны для часов также могут иметь механизмы для контроля натяжения пружины, чтобы обеспечить равномерный ход часов и избежать излишнего напряжения, которое может повредить механизм.

Основной задачей барабана является обеспечение стабильного и равномерного хода часов, что является ключевым для точности и надежности механических часов. Вместе с другими элементами механизма, такими как колеса, шестерни и балансовые колеса, барабан играет важную роль в функционировании механических часов.

"Тонкий барабан" - это термин, который обычно используется для описания ультратонких часов или часов с тонкими механизмами.

При этом в случае тонких часов барабан должен быть тоньше и компактнее, чтобы соответствовать общему дизайну и размерам часов.

Известен тонкий барабан для часов, который имеет нижнюю и боковые стенки; вал барабана, установленный в центре и снабженный поворотными средствами для вращения на пластине, пружину, расположенную внутри барабана и взаимодействующую с валом на одном конце и с барабаном на другом конце; крышку, которая закрывает барабан. Барабан вращается с помощью первого шарикоподшипника, состоящего из втулки, соединенной с пластиной, и другой втулки, соединенной с основанием барабана (см. CN 101535904). Это устройство барабана выбрано в качестве наиболее близкого аналога.

Недостатком известного устройства барабана часов является невозможность его сделать сверхтонким, поскольку конструкция подразумевает наличие классического барабанного колеса и пружины. Помимо этого сложность конструкции аналога приводит к снижению точности хода часов, поскольку для точной работы тонкого барабана в часовом механизма требуется тщательная калибровка и регулировка каждой его части, а в такой сложной конструкции это сделать проблематично. Технологическая сложность производства тонкого барабана также оказывает влияние на его точность, так как процесс изготовления и сборки таких механизмов требует специализированных навыков и оборудования, и недостаточная профессиональная подготовка может привести к ошибкам, влияющим на точность хода часов.

Задача и технический результат

Задачей и техническим результатом заявленного изобретения является создание часового механизма с тонким барабаном, посредством которого можно изготовить сверхтонкие часы, максимальная толщина которых составляет 1,5 мм в случае выполнения с ручным заводом. При этом конструкция часов значительно упрощена в сравнении с известными аналогами за счет отказа от классического барабанного колеса и переноса его функций внутрь вала барабана. При этом обеспечивается повышение точности, упрощение технологического процесса изготовления, а также снижение влияния внешних факторов на часовой механизм с заявленным тонким барабаном и возможность учитывать их при настройке и регулировке механизма.

Раскрытие сущности изобретения Поставленная задача решается, а требуемый технический результат при использовании изобретения достигается тем, что тонкий барабан для тонких и сверхтонких часов содержит корпус барабана с зубчатым венцом, в центральной части которого расположен вал барабана, внешний зацеп которого соединен с внутренним концом пружины, установленной внутри корпуса барабана, внешний конец пружины закреплен с внутренним зацепом корпуса барабана, причем тонкий барабан дополнительно содержит механизм однонаправленного вращения, установленный на валу барабана.

Вариативно механизм однонаправленного вращения выполнен в виде собачки и храповика, причем собачка закреплена к внутренней части вала барабана и взаимодействует с храповиком, соосно установленным на валу барабана.

Вариативно механизм однонаправленного вращения выполнен в виде роликов и полумуфты, причем ролики контактируют как с внутренней поверхностью вала барабана, так и с поверхностью лепестков полумуфты, расположенной статично над валом барабана.

При этом вал барабана содержит отверстие геометрической формы для установки ключа или может иметь любую другую форму для обеспечения вращения вала.

Кроме этого на валу барабана соосно установлена прокладка.

Поставленная задача решается, а требуемый технический результат при использовании изобретения достигается тем, что сверхтонкий часовой механизм содержит тонкий барабан, установленный на крышке, являющейся единым опорным элементом для совокупности кинематически связанных колес часового механизма, движение на которые передается от тонкого барабана посредством взаимодействия зубчатого венца его корпуса с зубьями колес или шестерен часового механизма.

При этом все элементы сверхтонкого часового механизма собраны консольно.

Краткое описание чертежей

Суть изобретения поясняется на фиг. 1-8, на которых изображены варианты выполнения заявленного изобретения.

В предпочтительных, показанных на чертежах вариантах конструктивного исполнения, заявленного тонкого барабана для часов указаны следующие конструктивные элементы:

1 - крышка,

2 - прижимной ролик,

3 - корпус барабана,

4 - собачка,

5 - храповик,

6 - пружина,

7 - вал барабана,

8 - зубчатый венец барабана,

9 - анкерная вилка,

10 - промежуточное колесо,

11 - мост барабана,

12 - минутное колесо,

13 - анкерное колесо,

14 - секундное колесо,

15 - паразитное колесо,

16 - корпус,

17 - прокладка,

18 - отверстие вала барабана,

19 - ролики,

20 - полумуфта,

21 - ключ.

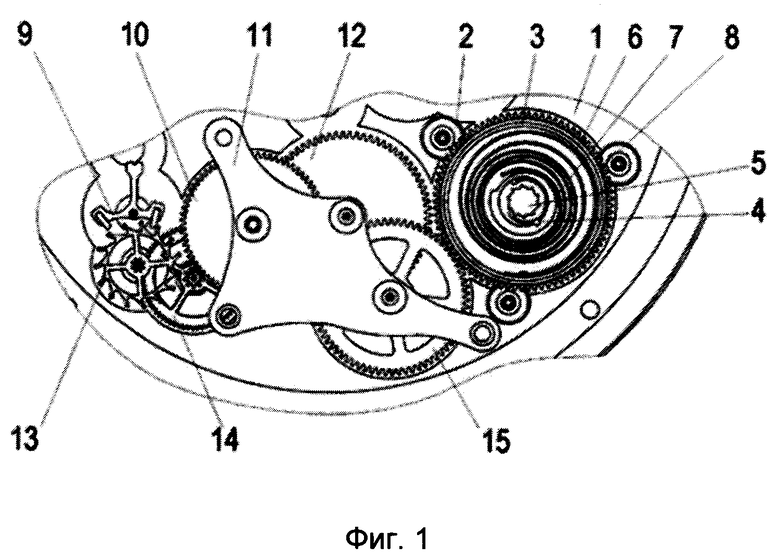

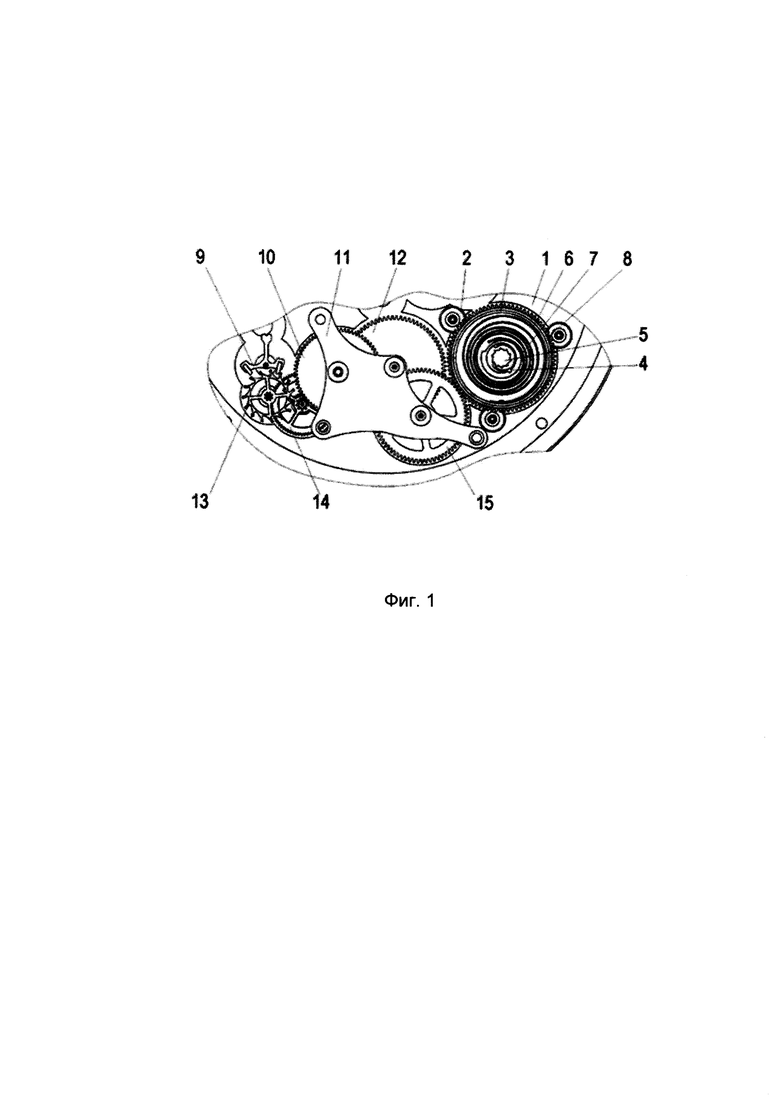

На фиг. 1 показан общий вид часового механизма с тонким барабаном, на котором показаны: крышка 1, прижимной ролик 2, корпус барабана 3, собачка 4, храповик 5, пружина 6, вал барабана 7, зубчатый венец барабана 8, анкерная вилка 9, промежуточное колесо 10, мост барабана 11, минутное колесо 12, анкерное колесо 13, секундное колесо 14, паразитное колесо 15.

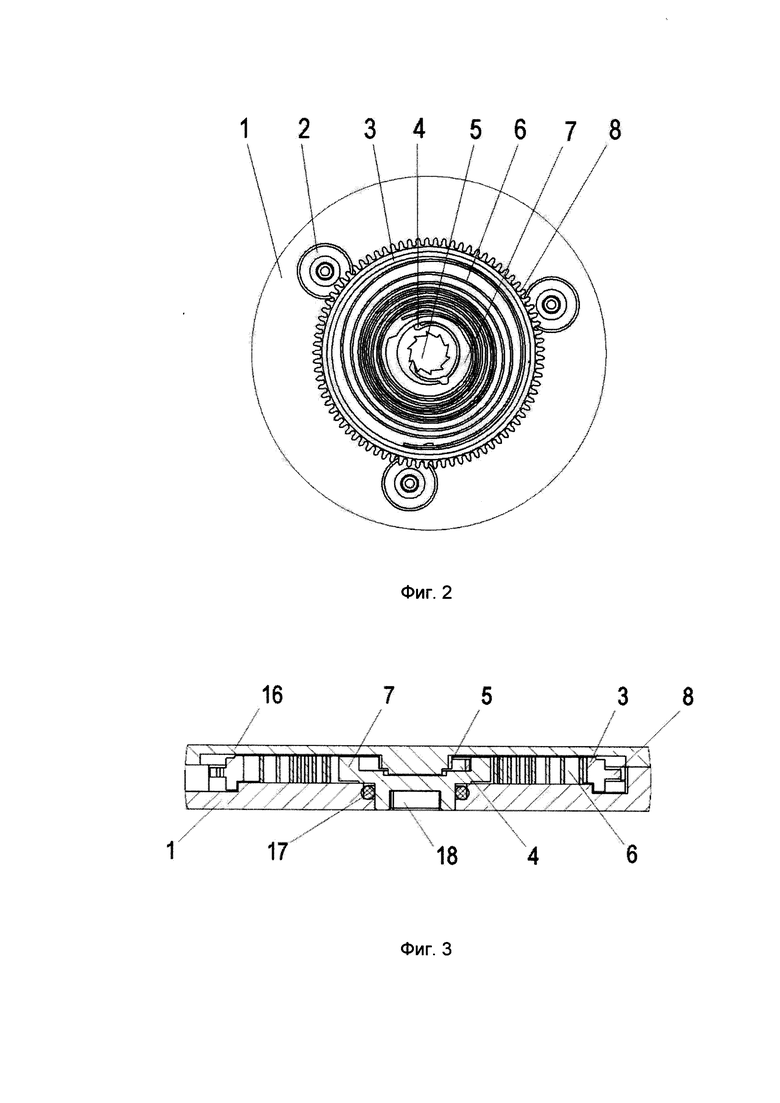

На фиг. 2 приведена конструкция тонкого барабана, в которой осуществлен перенос функций барабанного колеса во внутрь вала барабана, на котором показаны: крышка 1, прижимной ролик 2, корпус барабана 3, собачка 4, храповик 5, пружина 6, вал барабана 7, зубчатый венец барабана 8.

На фиг. 3 показан разрез конструкции тонкого барабана, в которой осуществлен перенос функций барабанного колеса во внутрь вала барабана по первому варианту выполнения, на котором показаны: крышка 1, корпус барабана 3, собачка 4, храповик 5, пружина 6, вал барабана 7, зубчатый венец барабана 8, корпус 16, прокладка 17, отверстие вала барабана 18.

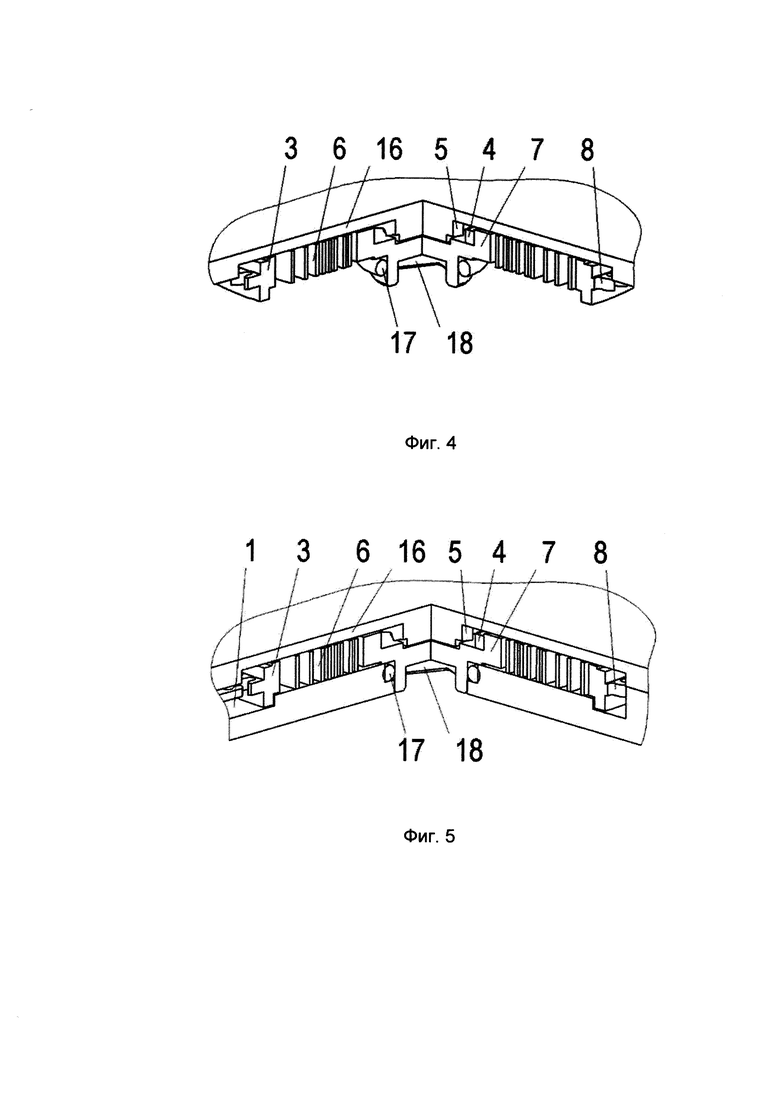

На фиг. 4 и фиг. 5 показан вид первого варианта выполнения барабана в разрезе, содержащий: крышка 1, корпус барабана 3, собачка 4, храповик 5, пружина 6, вал барабана 7, зубчатый венец барабана 8, корпус 16, прокладка 17, отверстие вала барабана 18.

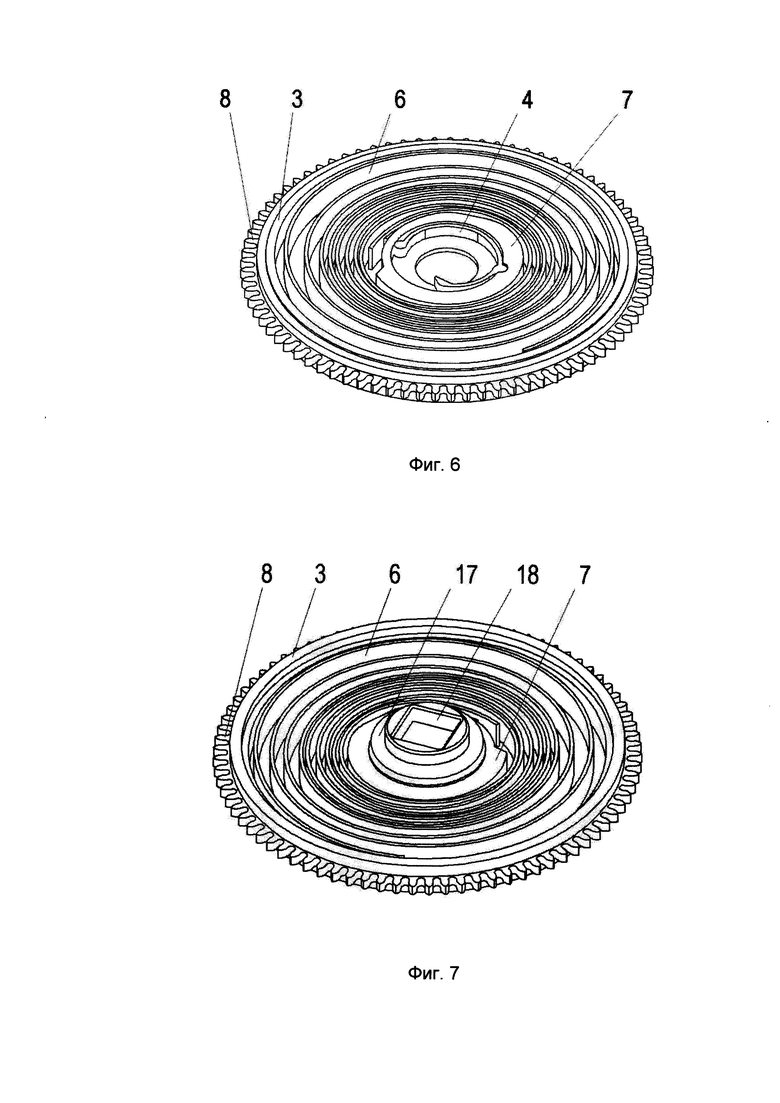

На фиг. 6 и фиг. 7 показан общий вид конструкции первого варианта выполнения тонкого барабана, в которой осуществлен перенос функций барабанного колеса во внутрь вала барабана, на котором показаны: корпус барабана 3, собачка 4, пружина 6, вал барабана 7, зубчатый венец барабана 8, прокладка 17, квадрат вала барабана 18.

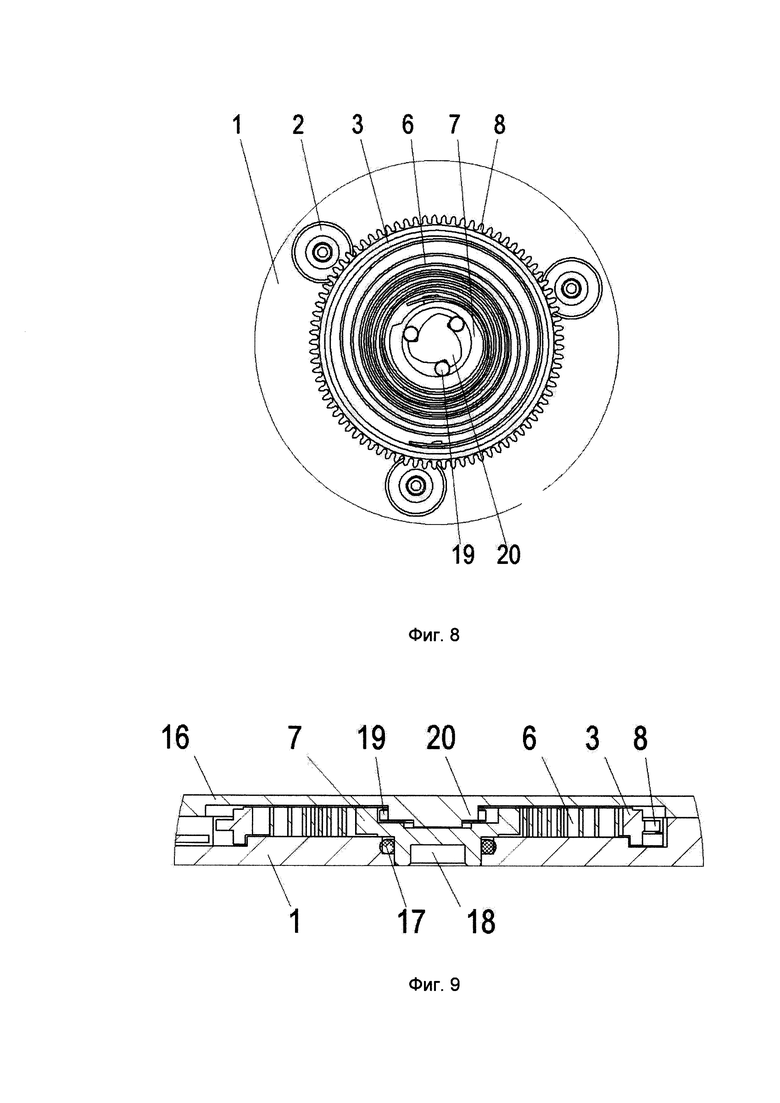

На фиг. 8 показан второй вариант выполнения переноса функций барабанного колеса во внутрь вала барабана, который содержит: крышку 1, прижимной ролик 2, корпус барабана 3, пружину 6, вал барабана 7, зубчатый венец барабана 8, корпус 16, прокладку 17, отверстие вала барабана 18, ролики 19, полумуфту 20.

На фиг. 9 показан разрез конструкции тонкого барабана, в которой осуществлен перенос функций барабанного колеса во внутрь вала барабана по второму варианту выполнения, на котором показаны: крышка 1, прижимной ролик 2, корпус барабана 3, пружина 6, вал барабана 7, зубчатый венец барабана 8, корпус 16, прокладка 17, квадрат вала барабана 18, ролики 19, полумуфта 20.

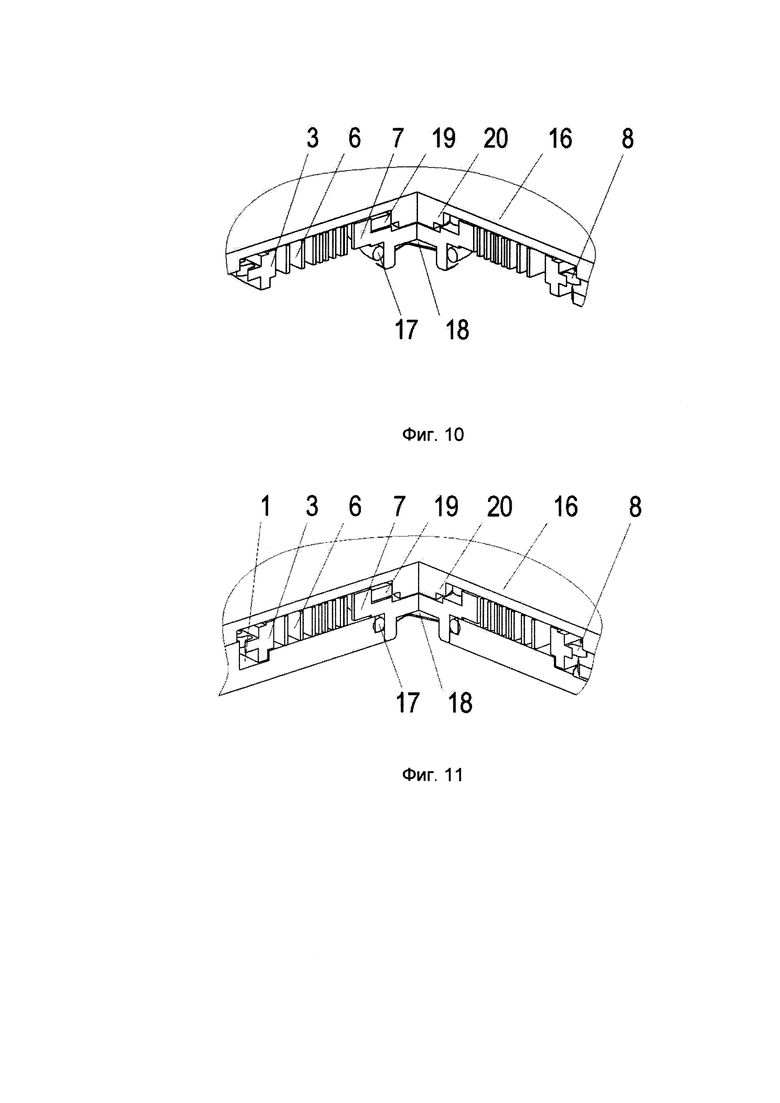

На фиг. 10 и фиг. 11 показан вид второго варианта выполнения барабана в разрезе, содержащий: крышку 1, корпус барабана 3, пружину 6, вал барабана 7, зубчатый венец барабана 8, корпус 16, прокладку 17, отверстие вала барабана 18, ролики 19, полумуфту 20.

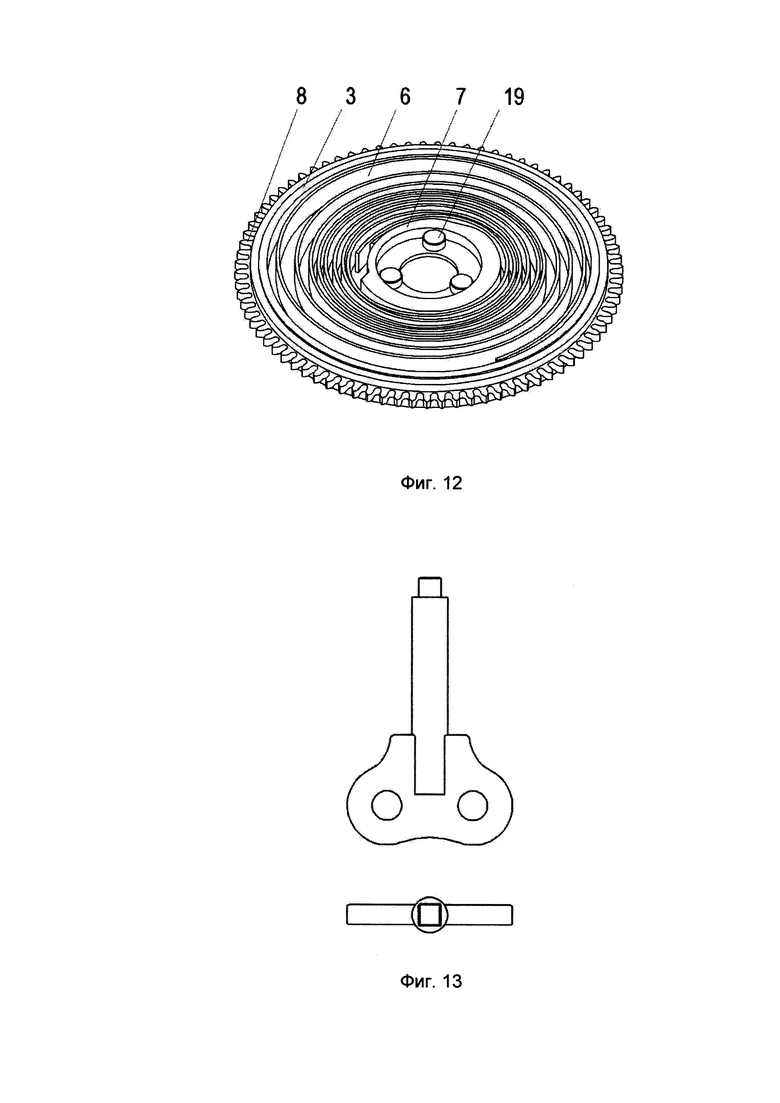

На фиг. 12 показан общий вид конструкции второго варианта выполнения тонкого барабана, в которой осуществлен перенос функций барабанного колеса во внутрь вала барабана, на котором показаны: корпус барабана 3, пружина 6, вал барабана 7, зубчатый венец барабана 8, ролики 19.

На фиг. 13 показан вариант выполнения ключа 21 для осуществления ручного завода барабана.

Осуществление изобретения

В предлагаемом изобретении представлены варианты выполнения тонкого барабана для часов. Особенностью заявленного изобретения является отказ от классического барабанного колеса и перенос его функций во внутрь вала барабана.

Для удобства экспертизы и ясности заявленного изобретения ниже приведены варианты выполнения тонкого барабана, а также вариант его встраивания в часовой механизм. Однако следует учитывать, что представленные чертежи приведены исключительно для понимания конструкции и принципа работы заявленного механизма тонкого барабана, а также для понимания принципа его взаимосвязи с часовым механизмом в устройстве часов и ни в коей мере не должны расцениваться как сужающие объем правовой охраны настоящего изобретения.

Известно, что тонкие часы, как и большинство других механических часов, содержат барабан. В тонких часах барабан обычно является ключевым элементом, который обеспечивает энергию для работы механизма часов.

Тонкие часы, как следует из их названия, известны своей тонкой конструкцией и элегантным дизайном. Несмотря на то, что некоторые модели тонких часов могут иметь особенности дизайна, отличающие их от других часов, их механизмы обычно строятся на базовых принципах работы механических часов.

Настоящая конструкция барабана в тонких часах тщательно разработана с учетом ограниченного пространства, что требует инновационных решений в инженерии. Несмотря на свою сверхтонкую конструкцию, часы, содержащие барабан заявленной конструкции обеспечивают точный и надежный ход, благодаря тому, что при разработке тонкого барабана учитывались механизмы безопасности, которые предотвращают чрезмерное натяжение пружины при заводе. Это важно, чтобы избежать повреждения пружины и других частей механизма.

Кроме того, применяемые технологии позволили улучшить эффективность работы барабана. Например, было обеспечено повышение эффективности передачи энергии от пружины к часовому механизму, что в свою очередь способствует более длительному ходу часов от одного завода.

В ходе проведенных исследований и выполненных образцов можно смело заключить, что заявленная конструкция тонкого барабана в обеих вариантах выполнения позволила обеспечить высокую точность работы часового механизма тонких и сверхтонких часов, его эффективность и долговечность.

Для того, что бы понять принцип работы настоящего изобретения, необходимо внести разъяснения, касающиеся используемых в устройстве барабана часов конструктивных элементов.

Как отмечалось, устройство барабана часов - это ключевой компонент в механических часах, который отвечает за хранение и передачу энергии от пружины к механизму часов.

Для облегчения понимания технических решений ниже объясняются технические термины, используемые в настоящей заявке.

Под термином «колеса» в заявке следует понимать все элементы часов, которые являются подвижными, особенно вращающимися или колебательными.

«Пружина» (главная пружина) - ключевой компонент, который хранит и передает энергию для работы механизма часов. Обычно пружина выполнена в виде спирали, изготовленной из упругого материала. Пружина обычно находится в центре барабана и наматывается при заводе часов.

«Корпус барабана» - важная часть механизма, обеспечивающая защиту и удержание пружины. Обычно пружина размещается внутрь корпуса. Корпус барабана защищает пружину и обеспечивает механизму часов опору для ее намотки и раскрутки.

«Зубчатый обод», «зубчатый венец» - это компонент механических часов, содержащий выступы на поверхности для взаимодействия с другими зубчатыми колесами и шестернями.

«Передаточный механизм» - это система зубчатых колес и шестерен, а также других элементов, которая регулирует передачу энергии от пружины к механизму часов.

«Разгрузочный механизм» - это частью механизма, который контролирует освобождение энергии от пружины, когда она полностью намотана, чтобы предотвратить ее излишнее напряжение или разрыв. Он контролирует скорость раскручивания пружины, чтобы обеспечить более равномерный ход часов и предотвратить излишнее напряжение на механизм.

«Обмоточная шпилька (арбор)», «вал» - центральная ось внутри барабана механических часов, на которую наматывается пружина. Обмоточная шпилька обычно закреплена в центре барабана и служит для намотки и хранения энергии пружины.

«Крышка барабана» - элемент корпуса часов, который закрывает или защищает барабан с пружиной и другими внутренними компонентами механизма. Крышка может быть съемной для обслуживания или фиксированной в конструкции барабана.

«Колеса передачи» (зубчатые колеса, шестерни) - это важный компонент, которые используется для передачи движения и энергии передачу энергии от пружины к другим частям механизма часов.

«Автоподзавод» - механизм, который автоматически наматывает пружину при движении руки пользователя.

Также в конструкции могут быть использованы дополнительные элементы (вариативно), выполненные в виде дополнительных деталей барабана, например, устройства для регулирования натяжения пружины, специальные механизмы для контроля скорости хода часов, а также элементы смазки для уменьшения трения.

Вышеперечисленное - это основные компоненты заявленного устройства барабана часов. Вместе они обеспечивают надежное и точное функционирование механических часов, обеспечивая передачу энергии от пружины к механизму и контролируя ход часов.

Давайте разберем конкретный пример устройства тонкого барабана для механических наручных часов с ручным заводом.

Как показано на фиг. 2 и фиг. 3, заявленная конструкция барабана основана на переносе функций барабанного колеса во внутрь вала барабана. При этом конструкция барабана содержит механизм однонаправленного вращения, установленный внутри вала барабана. Вариант механизма однонаправленного вращения, встроенного в тонкий барабан представлен на фиг. 2 и 3. Конструкция барабана содержит крышку 1, с установленным на нем прижимными роликами 2. Корпус барабана 3 имеет зубчатый венец барабана 8, посредством которого происходит передача энергии от пружины к механизму часов. Механизм однонаправленного вращения содержит собачку 4 и храповик, при этом собачка 4 входит в зацеплении с храповиком 5, неподвижно расположенным на корпусе часов 16. Пружина 6 расположена в центре барабана и наматывается при заводе часов.

При заводе ключом 19 вала барабана 7 через отверстие 18 (ключ вставляется в отверстие) происходит его вращение. Собачка 4 закрепленная к внутренней части вала барабана 7, взаимодействуя с храповиком 5, неподвижно расположенном на корпусе 16, фиксирует положение вала 7 и не дает вращаться в обратную сторону после того, как произведено закручивание пружины 6. Это нужно, чтобы пружина 6 не соскочила с зацепа. Внутренний конец пружины 6, как и в обычных часах соединен с внешним зацепом вала барабана 7, а внешний конец пружины 6 - с внутренним зацепом корпуса барабана 3. Вращаясь, вал барабана 7 закручивает пружину 6. Пружина 6 накапливает энергию и передает ее корпусу барабана 3, а его зубчатый венец 8 уже передает движение дальше на часовой механизм и колесную систему, как показано на фиг. 1. Корпус барабана 3 удерживается по периметру роликами 2. Ролики 2 обеспечивают концентричность и предотвращение отклонения от соосности вала барабана 7 и храповика 5, также обеспечивают отсутствия радиального биения вращения зубчатого венца 8 барабана.

Вариативно, крышка 1 может иметь посадочное место для барабана, выполненное в виде цилиндрического выступа (на чертежах не показано), который может стать заменой роликам 2. В этом выполнении задачей цилиндрического выступа будет являться обеспечение концентричности и предотвращение отклонения от соосности вала барабана 7 и храповика 5, также обеспечение отсутствия радиального биения вращения зубчатого венца 8 барабана. Выступ может быть выполнен в виде дополнительного кольца выполненного из искусственного полированного корунда для снижения трения.

Предложенная конструкция первого варианта выполнения тонкого барабана более детально показана на фиг. 4 и 5, на которых показано, как выполнен заявленный барабан в разрезе и как в нем расположены его составные элементы - крышка 1, корпус барабана 3, собачка 4, храповик 5, пружина 6, вал барабана 7, зубчатый венец барабана 8, корпус 16, прокладка 17, квадрат вала барабана 18.

Пружина 6 обычно изготавливается из пружинной стали. Эта пружина 6 является источником энергии для работы часов.

Примером обмоточной шпильки является вал барабана 7, на которую наматывается пружина 6. Вал барабана 7 закреплен внутри барабана и вращается при намотке и раскручивании пружины 6.

Корпус барабана 3 обычно изготавливается из металла, и окружает пружину 6 и вал барабана 7, обеспечивая защиту и стабильность работы барабана.

Зубчатый венец барабана 8 взаимодействует с механизмом передачи часов. Это обеспечивает передачу энергии от пружины к часовому механизму, например, как это показано на фиг. 1.

Крышка 1 в тонких часах является конструктивным элементом для защиты механизма от внешних воздействий и от попадания пыли и влаги. Также в конструкции тонких часов может выполнять функцию платины часового механизма, на которой размещаются часовые камни и другие элементы механизма часов.

В представленном примере устройства барабана для механических часов, каждый компонент играет свою роль в обеспечении точности и надежности работы механизма.

Когда часы заводятся, вал барабана 7 вращается, наматывая пружину 6 вокруг себя. Процесс намотки пружины 6 создает потенциальную энергию, которая будет использоваться для приведения в движение часового механизма часов. Когда часы начинают работать, пружина 6 постепенно разматывается, передавая свою энергию через заявленный барабанный механизм. В частности, зубчатый венец барабана взаимодействует с другими зубчатыми колесами и шестернями механизма часов, передавая энергию от пружины 6 к основным частям механизма, таким как стрелки, циферблат и механизм регулировки времени.

Вариативно, барабан тонких часов может быть также оснащен дополнительными механизмами, такими как механизм для регулирования скорости хода или механизмы безопасности, которые предотвращают повреждение пружины при заводе.

Рассмотрим второй вариант выполнения тонкого барабана, содержащего механизм однонаправленного вращения, который показан на фиг. 8-12. Согласно представленным чертежам при заводе ключом вала барабана 7 через отверстие вала барабана 18 (ключ 21, показанный на фиг. 13, вставляется в отверстие) происходит его вращение. В данном варианте механизма однонаправленного вращения он содержит ролики 19 и полумуфту 20, при этом ролики 19 контактируют с внутренней поверхностью вала барабана 7 и поверхностью лепестков полумуфты 20. Полумуфта 20 выполнена на корпусе 16 и является статичной. Вал барабана 7 может свободно вращаться при повороте ключа 21 по часовой стрелке, ролики 19 этому не препятствуют, так как существует зазор, что позволяет закручивать пружину 6. При вращении вала барабана 7 в обратную сторону происходит заклинивание роликов 9 в клиновых пазах полумуфты 20 и происходит блокировка вращения, что предотвращает срыв пружины 6 с зацепа. Внутренний конец пружины 6, как и в обычных часах соединен с внешним зацепом вала барабана 7, а внешний конец - с внутренним зацепом корпуса барабана 3. Вращаясь, вал барабана 7 закручивает пружину 6. Пружина 6 накапливает энергию и передает ее корпусу барабана 3, а его зубчатый венец 8 уже передает движение дальше на механизм и колесную систему. Барабан удерживается по периметру корпуса барабана 3 прижимными роликами 2.

Вариативно, на крышке 1 может располагаться посадочное место для барабана - цилиндрический выступ, который может стать заменой роликам 2. Его задачей также является обеспечение концентричности и предотвращение отклонения от соосности барабана и полумуфты 20, также обеспечение отсутствия радиального биения вращения зубчатого венца 8 барабана 3.

Представленные примеры демонстрируют, как заявленный барабан взаимодействует с другими частями механических часов, играя ключевую роль в обеспечении их правильной работы и точности хода.

Конструкция барабана была специально разработана с учетом ограниченного пространства внутри часового механизма, чтобы сделать часы более тонкими и легкими.

При этом предложенная конструкция тонкого барабана оптимизирована для обеспечения минимальной толщины с обеспечением высокой точности и упрощения технологического процесса изготовления тонких часов с таким барабаном. При этом конструктивное выполнение часового механизма за счет отказа от классического барабанного колеса и переноса его функций внутрь вала барабана 7 позволило существенно снизить механическую чувствительность тонкого барабана к внешним воздействиям, таким как температурные изменения и вибрации, в том числе, за счет использования прокладки 17 и использования прижимных роликов 2. Также конструктивное выполнение тонкого барабана, которое включает в себя механизм однонаправленного вращения в первом варианте выполнения, содержащем собачку 4 и храповик 5, а во втором варианте, содержащем полумуфту 20 и ролики 19, дополнительно позволило обеспечить регулировку намотки и раскручивание пружины 6, что также позволило обеспечить повышение точности и стабильность хода часов. Кроме этого внешнее воздействие при настройке часов и регулировка механизма стала более простой посредством использования ключа 21.

Результатом заявленного решения является получение высококлассных сверхтонких часов с тонким барабаном.

При этом описанный механизм тонкого барабана может быть снабжен колеблющейся массой, чтобы получить механизм с автоматическим заводом. Указанный механизм подробно не раскрывается в настоящей заявке. Однако, очевидно, что возможно выполнить механические часы с тонким барабаном и автоподзаводом, например, с ротором, который вращается при движении руки пользователя. Когда пользователь носит часы и двигается, ротор начинает вращаться под воздействием кинетической энергии руки. Это вращение передается через передаточное колесо к механизму подзавода. Механизм подзавода использует эту энергию для намотки пружины внутри тонкого барабана. При этом энергия сохраняется в пружине, что обеспечивает непрерывную работу часов. Таким образом, автоподзавод тонкого барабана позволяет часам автоматически поддерживать запас энергии в пружине при естественном движении владельца, что делает их удобными в использовании и идеальными для повседневного ношения.

В связи с тем, что весь часовой механизм с тонким барабаном заявленной конструкции расположен в одной плоскости (см. фиг. 3-12) и высота конструкции определена высотой вала барабана 7, то в результате такого выполнения общая толщина часов в сборе составляет 1,5 мм (с учетом крышки и корпуса часов).

Таким образом, обеспечивается достижение требуемого технического результата, а именно создание тонкого барабана для часов, обеспечивающего повышение точности хода, упрощения технологического процесса его изготовления, а также снижение влияния внешних факторов и возможность учитывать их при настройке и регулировке механизма. При этом толщина часов с ручным заводом составляет не более 1,5 мм.

Сверхтонкие часы с тонким барабаном могут быть собраны консольно. Это означает, что механизм часов собран на специальной подложке (консоли), которая выполнена из тонких слоев металла или другого материала, чтобы обеспечить минимальную толщину механизма. Этот подход к сборке позволяет уменьшить общий объем и вес часов, делая их более компактными и легкими для повседневного ношения.

Консольная сборка обеспечивает в механических часах минимизацию толщины корпуса. В консольной сборке компоненты механизма располагаются вдоль одной оси, что также позволяет улучшить эргономику и комфортность часов на руке. Также конструкция может включать специальные устройства для управления и защиты механизма, чтобы обеспечить его надежную работу в различных условиях эксплуатации.

В целом, при консольной сборке механизма заявленной конструкции можно создавать очень тонкие и элегантные часы, которые сочетают в себе высокую функциональность с минимальными размерами и весом.

Учитывая новизну совокупности существенных признаков, техническое решение поставленной задачи, изобретательский уровень и существенность всех общих и частных признаков изобретения, доказанных в разделе «Уровень техники» и «Раскрытие изобретения», доказанную в разделе «Осуществление и промышленная реализация изобретения» техническую осуществимость и промышленную применимость изобретения, решение поставленных изобретательских задач и уверенное достижение требуемого технического результата при реализации и использовании изобретения, по нашему мнению, заявленная группа изобретений удовлетворяет всем требованиям охраноспособности, предъявляемым к изобретениям.

Проведенный анализ показывает также, что все общие и частные признаки изобретения являются существенными, так как каждый из них необходим, а все вместе они не только достаточны для достижения цели изобретения, но и позволяют реализовать изобретение промышленным способом.

Группа изобретений относится к приборам времени, содержащим сверхтонкий часовой механизм, который можно заводить вручную или автоматически, и барабан для сверхтонкого часового механизма. Барабан для сверхтонких часов содержит корпус барабана с зубчатым венцом, в центральной части которого расположен вал барабана, внешний зацеп которого соединен с внутренним концом пружины, установленной внутри корпуса барабана, внешний конец пружины закреплен с внутренним зацепом корпуса барабана, причем барабан дополнительно содержит механизм однонаправленного вращения, установленный внутри вала барабана. Сверхтонкий часовой механизм содержит упомянутый барабан, установленный на крышке, являющейся единым опорным элементом для совокупности кинематически связанных колес часового механизма, движение на которые передается от барабана посредством взаимодействия зубчатого венца его корпуса с зубьями колес или шестерен часового механизма. Технический результат - создание часового механизма с тонким барабаном, посредством которого можно изготовить сверхтонкие часы, максимальная толщина которых составляет 1,5 мм в случае выполнения с ручным заводом, повышение точности, упрощение технологического процесса изготовления. 2 н. и 5 з.п. ф-лы, 13 ил.

1. Барабан для сверхтонких часов, содержащий корпус барабана с зубчатым венцом, в центральной части которого расположен вал барабана, внешний зацеп которого соединен с внутренним концом пружины, установленной внутри корпуса барабана, внешний конец пружины закреплен с внутренним зацепом корпуса барабана, причем барабан дополнительно содержит механизм однонаправленного вращения, установленный внутри вала барабана.

2. Барабан по п. 1, отличающийся тем, что механизм однонаправленного вращения выполнен в виде собачки и храповика, причем собачка закреплена к внутренней части вала барабана и взаимодействует с храповиком, соосно установленным на валу барабана.

3. Барабан по п. 1, отличающийся тем, что механизм однонаправленного вращения выполнен в виде роликов и полумуфты, причем ролики контактируют как с внутренней поверхностью вала барабана, так и с поверхностью лепестков полумуфты, расположенной статично над валом барабана.

4. Барабан по п. 1, отличающийся тем, что вал барабана содержит отверстие геометрической формы для установки ключа.

5. Барабан по п. 1, отличающийся тем, что на валу барабана соосно установлена прокладка.

6. Часовой механизм для сверхтонких часов, содержащий барабан по любому из пп. 1-5, установленный на крышке, являющейся единым опорным элементом для совокупности кинематически связанных колес часового механизма, движение на которые передается от барабана посредством взаимодействия зубчатого венца его корпуса с зубьями колес или шестерен часового механизма.

7. Часовой механизм для сверхтонких часов по п. 6, отличающийся тем, что все его элементы собраны консольно.
