УСТРОЙСТВО ДЛЯ ПРИГОТОВЛЕНИЯ ПИЩИ Российский патент 2025 года по МПК A47J27/08

Область техники, к которой относится изобретение

[0001] Техническая идея настоящего раскрытия относится к устройству для приготовления пищи.

Предпосылки изобретения

[0002] В целом, в качестве типичного примера устройства для приготовления пищи электрическая рисоварка, работающая под давлением, представляет собой устройство, обеспечивающее селективное выполнение функции приготовления пищи для варки риса и функции подогрева для поддержания постоянной температуры сваренного риса. В электрической рисоварке, работающей под давлением, крышка основного корпуса, в которой выполнено отверстие для выпуска пара, может быть установлена на основном корпусе с возможностью открытия/закрытия, внутренняя емкость может быть установлена в основном корпусе с возможностью отсоединения, и крышка внутренней емкости может быть отдельно установлена для закрытия внутренней емкости. В основном корпусе расположен индукционный или пластинчатый нагреватель для передачи тепла ингредиентам для приготовления пищи, размещенным во внутренней емкости, таким как рис, смешанным зернам, или другим пищевым ингредиентам, для обеспечения возможности их приготовления. Поскольку в этой электроскороварке ингредиенты готовятся под высоким давлением, для поддержания высокого давления во внутренней емкости необходимо эффективное уплотнение области внутри нее.

Краткое описание изобретения

[0003] Проблема, которая должна быть решена с помощью технической идеи настоящего раскрытия, заключается в создании устройства для приготовления пищи.

[0004] Для решения вышеупомянутой проблемы техническая идея настоящего раскрытия относится к устройству для приготовления пищи, включающему в себя основной корпус, внутреннюю емкость, размещенную в основном корпусе, и крышку основного корпуса, соединенную с основным корпусом и выполненную с возможностью закрытия внутренней емкости. Крышка основного корпуса может включать в себя верхнюю пластину, выполненную с возможностью закрытия внутренней емкости, поворотную крышку, расположенную на верхней пластине для поворота по окружности верхней пластины, блокирующую конструкция, включающую в себя зацепляющий выступ, выполненный c возможностью зацепления c фланцем внутренней емкости, причем блокирующая конструкция выполнена c возможностью линейного перемещения между блокирующим положением и разблокирующим положением одновременно с поворотом поворотной крышки, причем блокирующее положение является положением, в котором зацепляющий выступ перекрывает фланец внутренней емкости в вертикальном направлении, и разблокирующее положение является положением, которое разнесено наружу от блокирующего положения в радиальном направлении, и нажимной скользящий элемент, выполненный с возможностью упругого поддержания блокирующей конструкции в направлении от блокирующего положения к разблокирующему положению.

[0005] В примерах осуществления нажимной скользящий элемент может включать в себя неподвижный элемент, подвижный элемент, выполненный с возможностью линейного перемещения внутри неподвижного элемента, причем подвижный элемент находится в контакте с блокирующей конструкцией, и пружину, расположенную между неподвижным элементом и подвижным элементом для создания восстанавливающей силы для перемещения подвижного элемента в направлении от центра поворотной крышки.

[0006] В примерах осуществления поворотная крышка может включать в себя направляющую канавку, включающую в себя первый участок, разнесенный от центра поворотной крышки на первое расстоянии, и второй участок, разнесенный от центра поворотной крышки на расстояние, превышающее первое расстояние, блокирующая конструкция может дополнительно включать в себя направляющий выступ, который размещен в направляющей канавке и перемещается внутри направляющей канавки в зависимости от угла поворота поворотной крышки, блокирующая конструкция может быть расположена в блокирующем положении, в то время как направляющий выступ расположен на первом участке направляющей канавки, и блокирующая конструкция может перемещаться между блокирующем положением и разблокирующем положением, в то время как направляющий выступ перемещается на втором участке направляющей канавки.

[0007] В примерах осуществления устройство для приготовления пищи может дополнительно включать в себя регулирующий клапан, включающий в себя цилиндр, включающий в себя канал потока, сообщающийся с областью для размещения во внутренней емкости, и грузик, выполненный с возможностью открытия/закрытия канала потока в цилиндре в зависимости от давления пара во внутренней емкости, и подъемный штифт, выполненный с возможностью подъема и опускания между нижним положением штифта и верхним положением штифта в зависимости от угла поворота поворотной крышки, причем подъемный штифт может быть расположен в верхнем положении штифта для подъема грузика таким образом, что выходное отверстие канала потока в цилиндре открыто принудительно.

[0008] В примерах осуществления подъемный штифт может быть расположен в нижнем положении штифта, в то время как направляющий выступ перемещается на первом участке направляющей канавки, и подъемный штифт может быть расположен в верхнем положении штифта, в то время как направляющий выступ перемещается на втором участке направляющей канавки.

[0009] В примерах осуществления устройство для приготовления пищи может дополнительно включать в себя узел крышки, закрепленный с возможностью съема на крышке основного корпуса, и крышка основного корпуса может дополнительно включать в себя крепежную опору, выступающую вниз от верхней пластины. Узел крышки может включать в себя закрывающую пластину, выполненную с возможностью закрытия внутренней емкости, прокладку, соединенную с окружностью закрывающей пластины, имеющую кольцеобразную форму, проходящую по окружности закрывающей пластины и расположенную между внутренней емкостью и верхней пластиной, причем прокладка выполнена с возможностью уплотнения зазора между внутренней емкостью и верхней пластиной, и ручку, расположенную на центральном участке закрывающей пластины и включающую в себя установочную канавку, в которую вставлена крепежная опора. Прокладка может включать в себя кольцеобразный центральный элемент, включающий в себя крепежную канавку, в которую вставлена закрывающая пластина, и проходящий по окружности закрывающей пластины, верхний выступ для плотного контакта, проходящий внутрь от центрального элемента с возможностью наклона вверх и имеющий кольцеобразную форму, проходящую по центральному элементу, причем верхний выступ для плотного контакта находится в непрерывном контакте с верхней пластиной, нижний выступ для плотного контакта, проходящий внутрь от центрального элемента с возможностью наклона вниз и имеющий кольцеобразную форму, проходящую по центральному элементу, причем нижний выступ для плотного контакта находится в непрерывном контакте с внутренней емкостью, по меньшей мере, одну верхнюю воздушную канавка, образованную на верхней поверхности центрального элемента, и, по меньшей мере, одну нижнюю воздушную канавку, образованную на нижней поверхности центрального элемента.

[0010] В соответствии с примерами осуществления настоящего раскрытия блокирующая конструкция выполнена с возможностью линейного перемещения одновременно с поворотом поворотной крышки, причем переключение блокирующей конструкции между блокирующим положением и разблокирующем положением может быть достигнуто посредством линейного перемещения блокирующей конструкции. Кроме того, в соответствии с примерами осуществления настоящего раскрытия, поскольку включен нажимной скользящий элемент, который создает внешнее усилие для перемещения блокирующей конструкции, может быть улучшена воспроизводимость и безопасность работы блокирующей конструкции.

Краткое описание чертежей

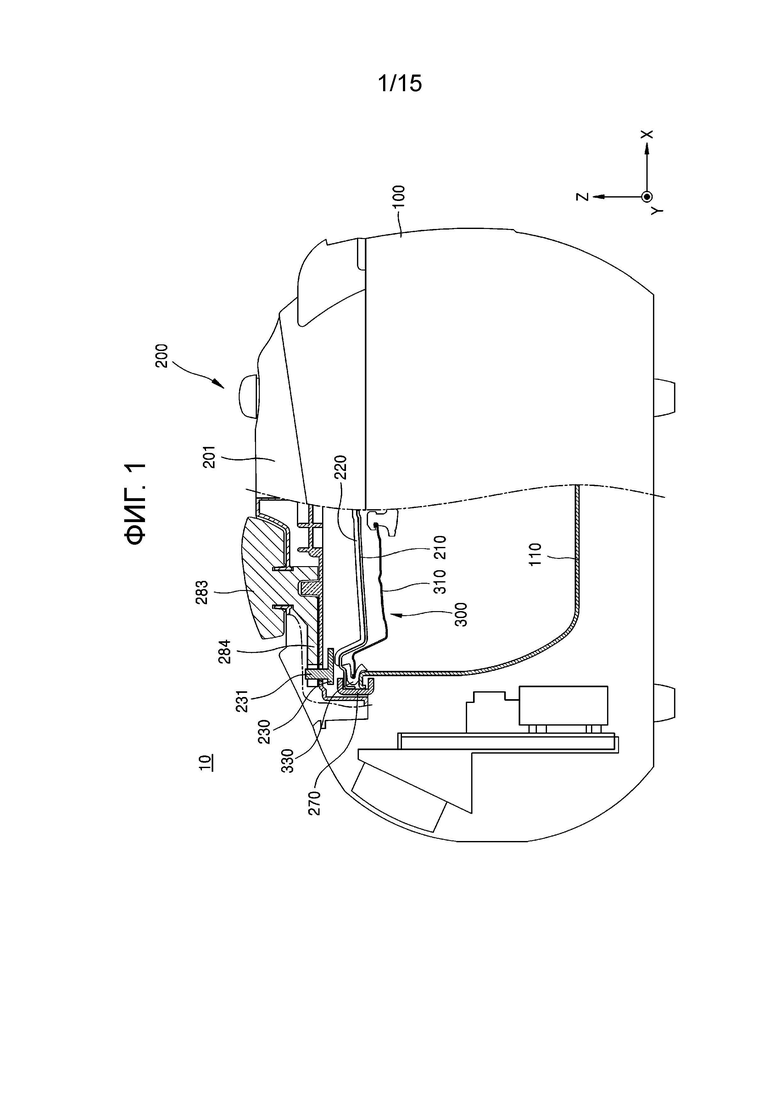

[0011] Фиг. 1 - вид конструкции устройства для приготовления пищи в соответствии с примерами осуществления настоящего раскрытия.

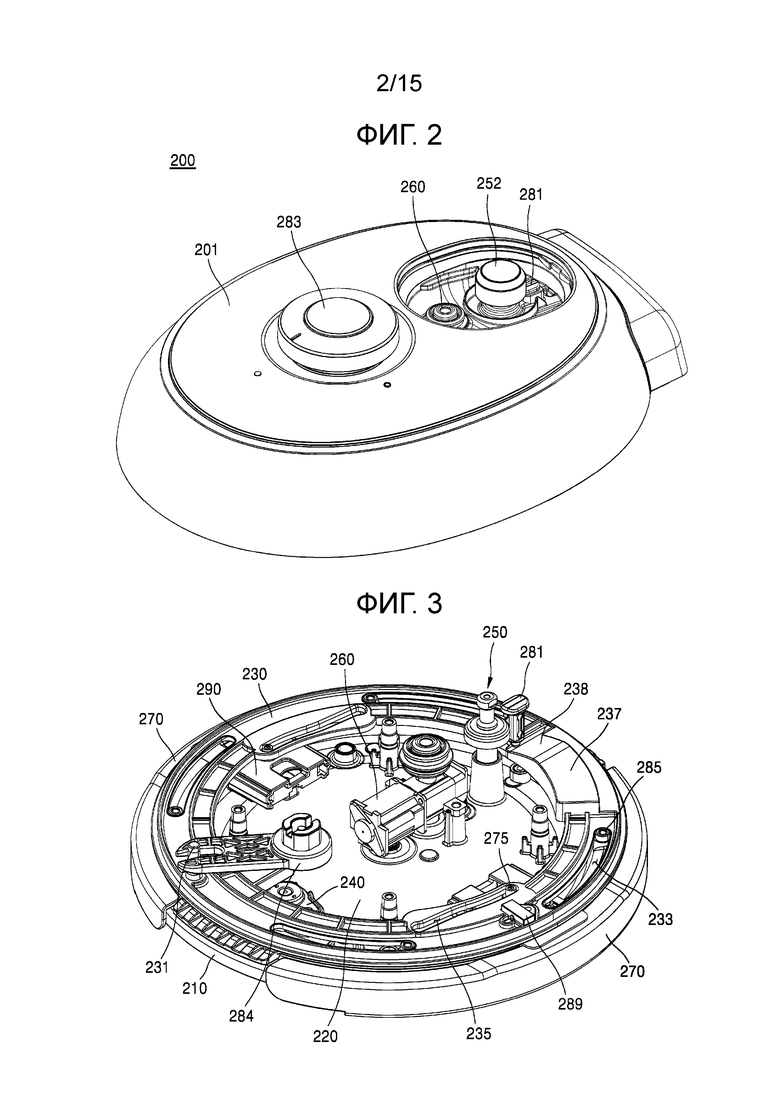

[0012] Фиг. 2 - перспективный вид наружного вида крышки основного корпуса устройства для приготовления пищи.

[0013] Фиг. 3 - перспективный вид внутреннюю часть крышки основного корпуса устройства для приготовления пищи.

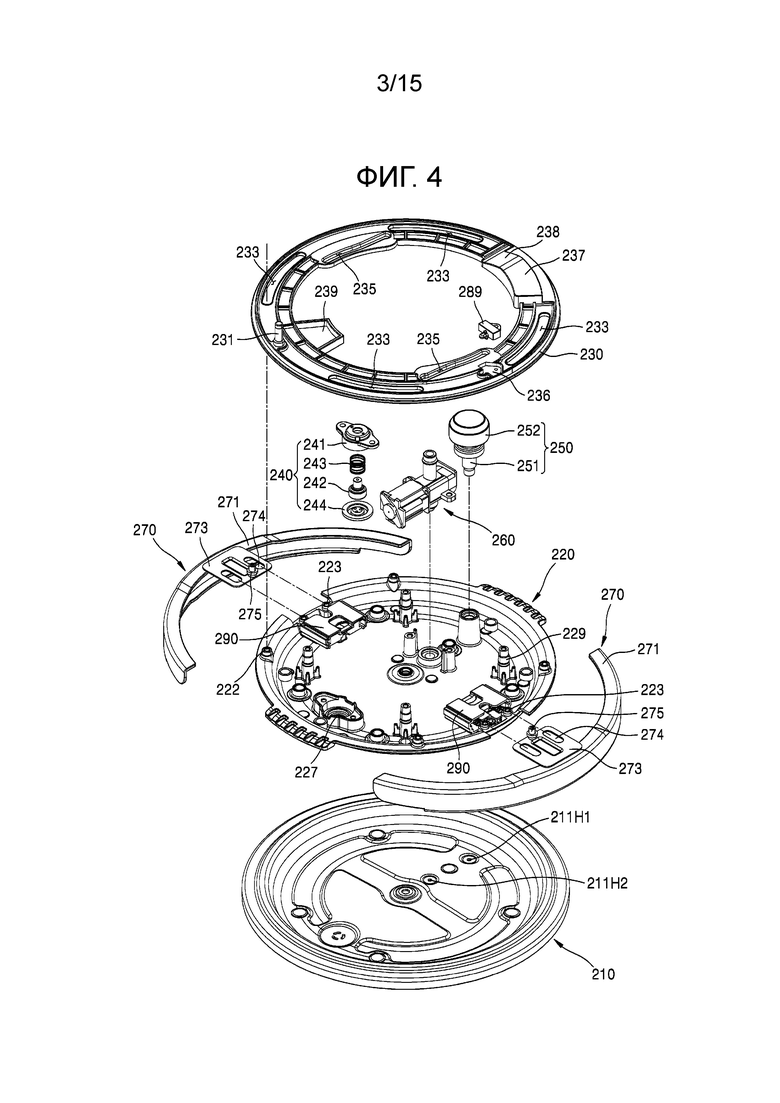

[0014] Фиг. 4 - перспективный вид с пространственным разделением элементов крышки основного корпуса устройства для приготовления пищи.

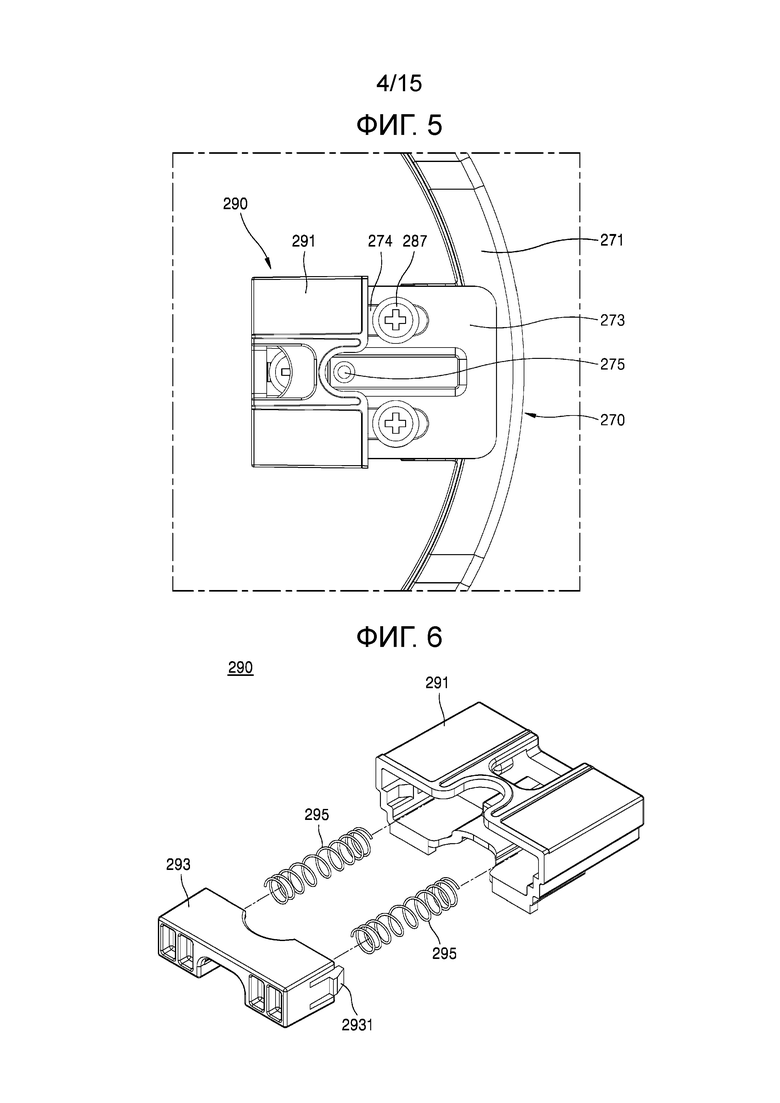

[0015] Фиг. 5 - вид сверху блокирующей конструкции и нажимного скользящего контакта.

[0016] Фиг. 6 - перспективный вид с пространственным разделением элементов нажимного скользящего контакта.

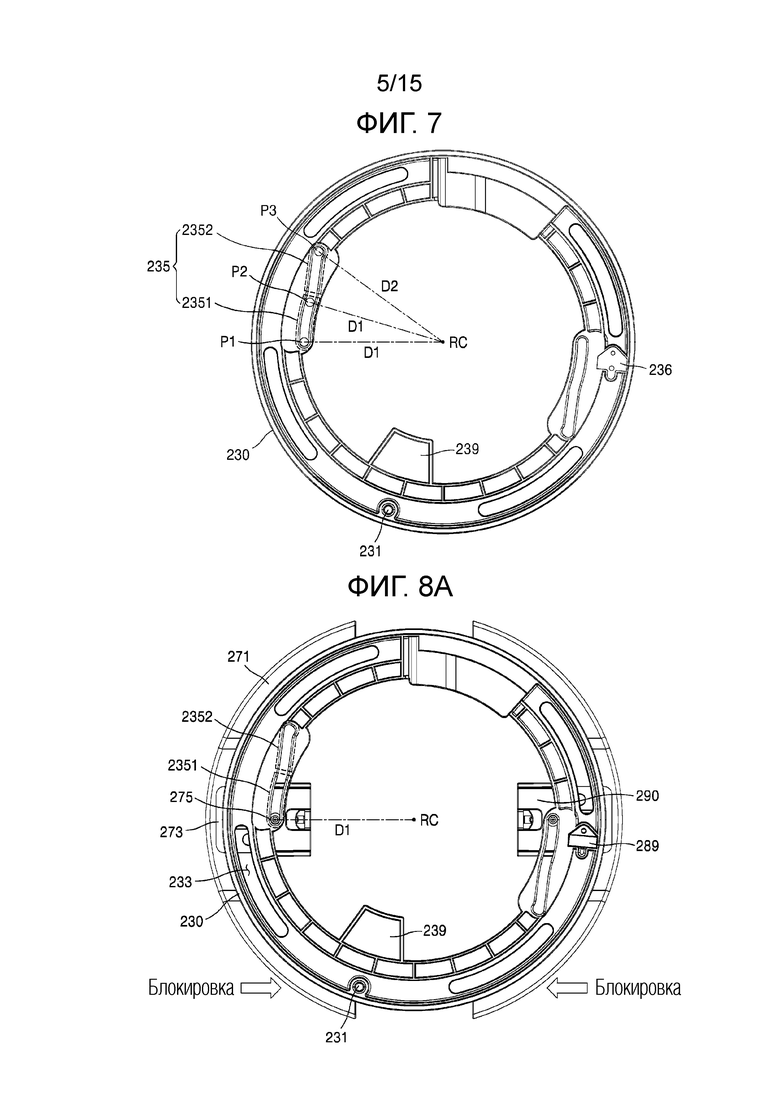

[0017] Фиг. 7 - вид сверху поворотной крышки.

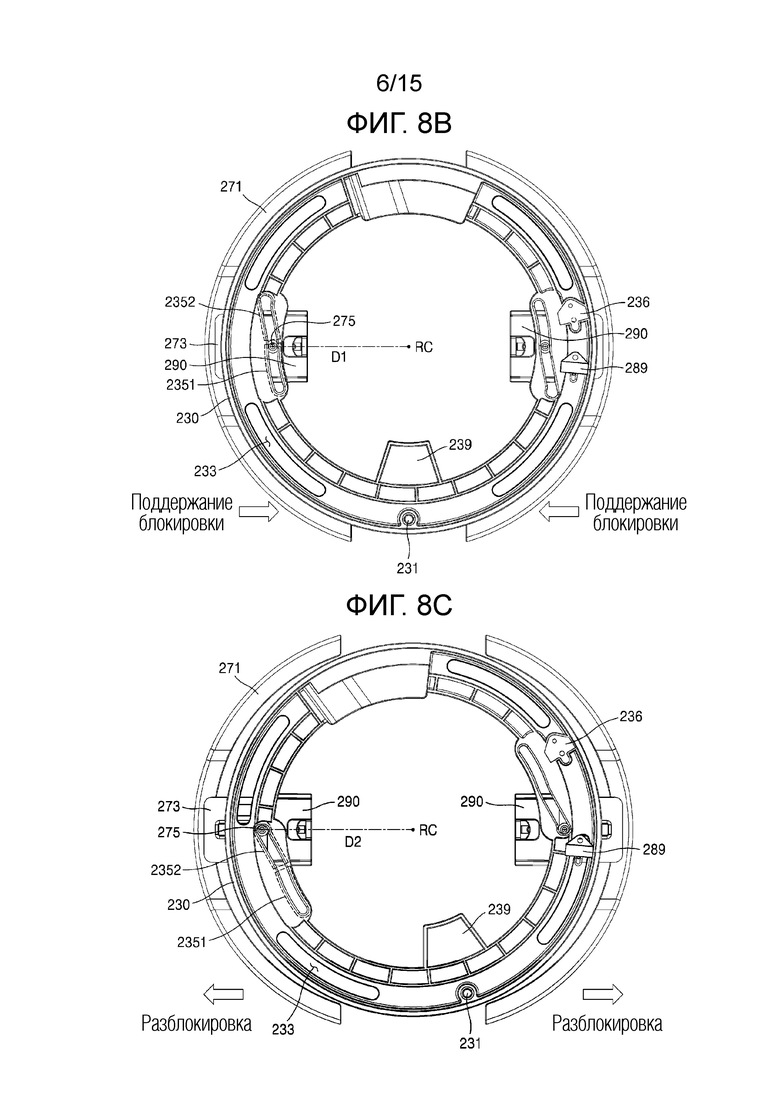

[0018] Фиг. 8А-8С - виды сверху работы блокирующей конструкции в соответствии с углом поворота поворотной крышки.

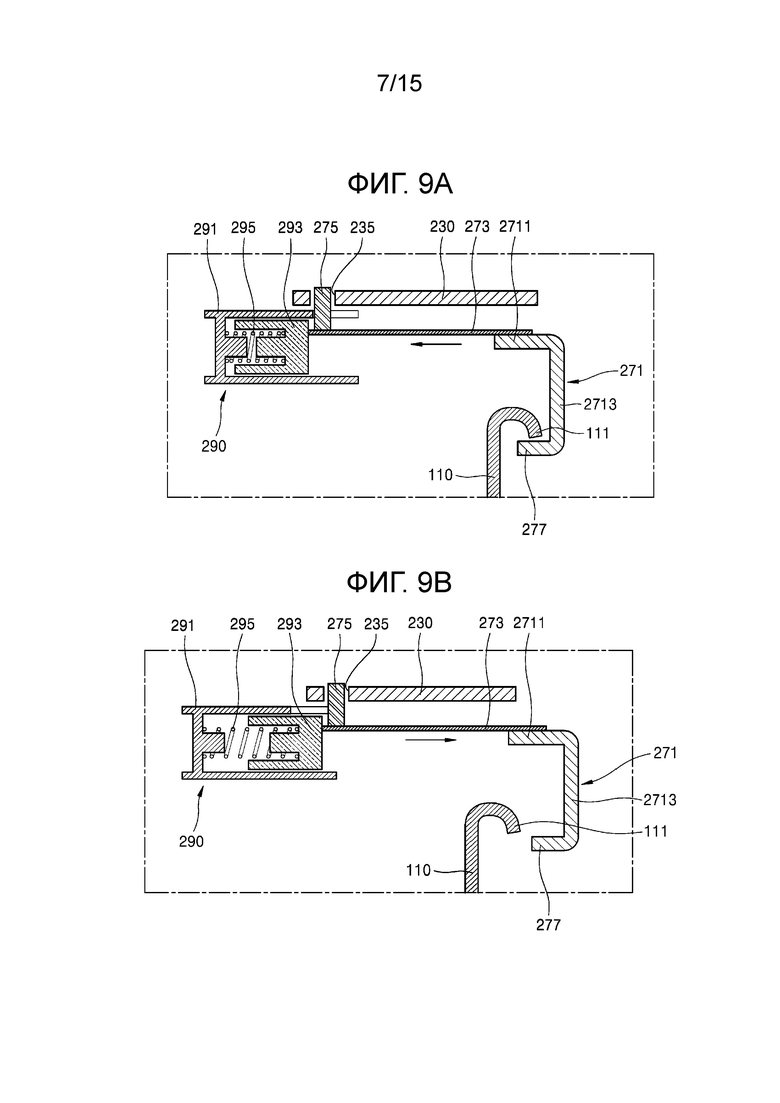

[0019] Фиг. 9А и 9B - схематичные виды работы блокирующей конструкции и нажимного контактного элемента в соответствии с поворотом поворотной крышки.

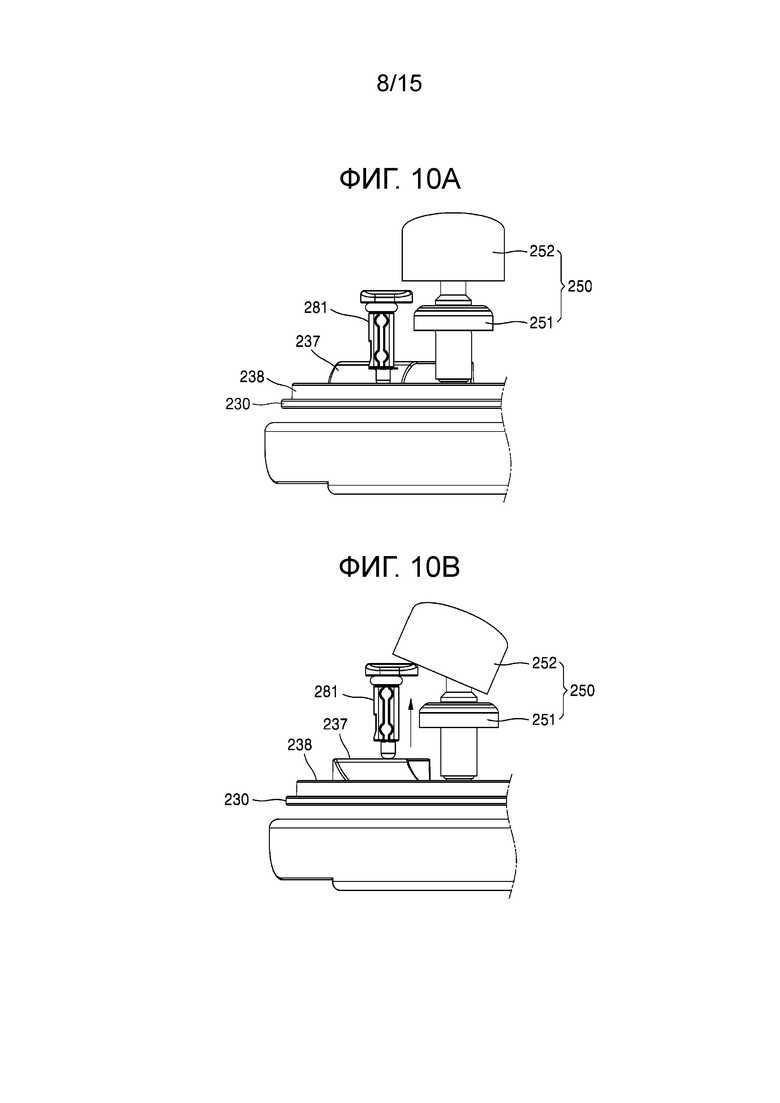

[0020] Фиг. 10А и 10B - виды сбоку участка крышки основного корпуса устройства для приготовления пищи.

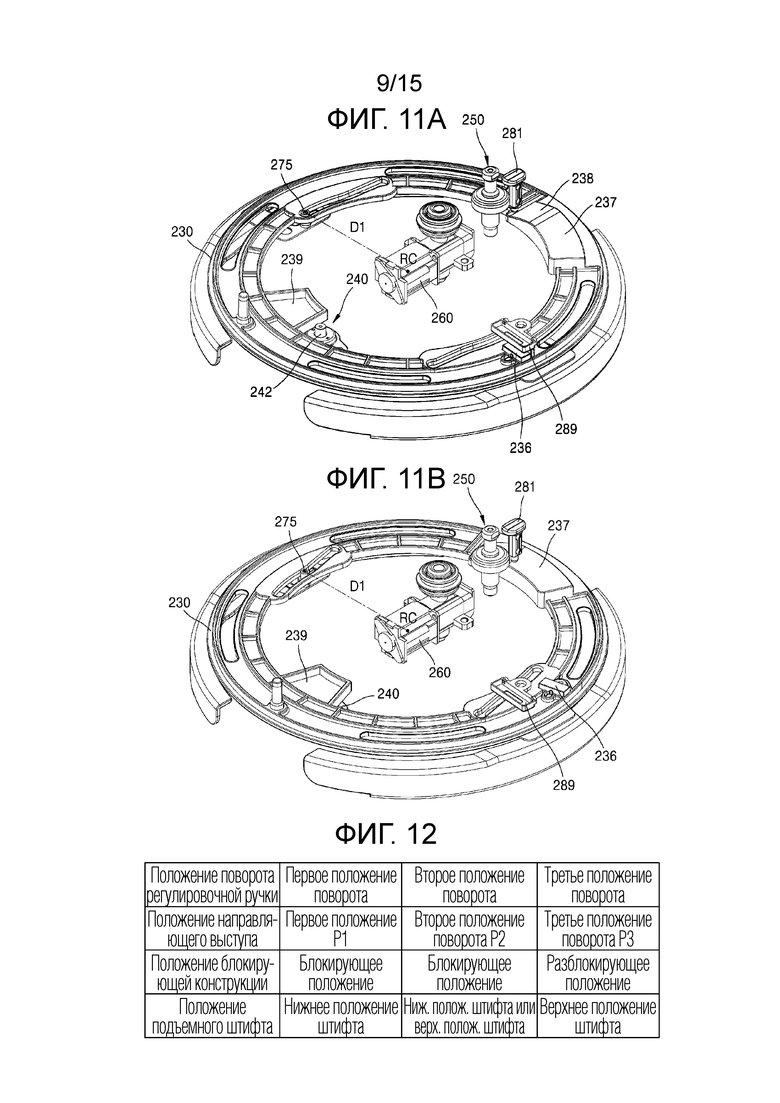

[0021] Фиг. 11А и 11B - перспективные виды работы крышки основного корпуса.

[0022] Фиг. 12 - таблица, показывающая положения направляющего выступа, положения блокирующей конструкции и положения подъемного штифта в соответствии с изменением положения поворота регулировочной ручки.

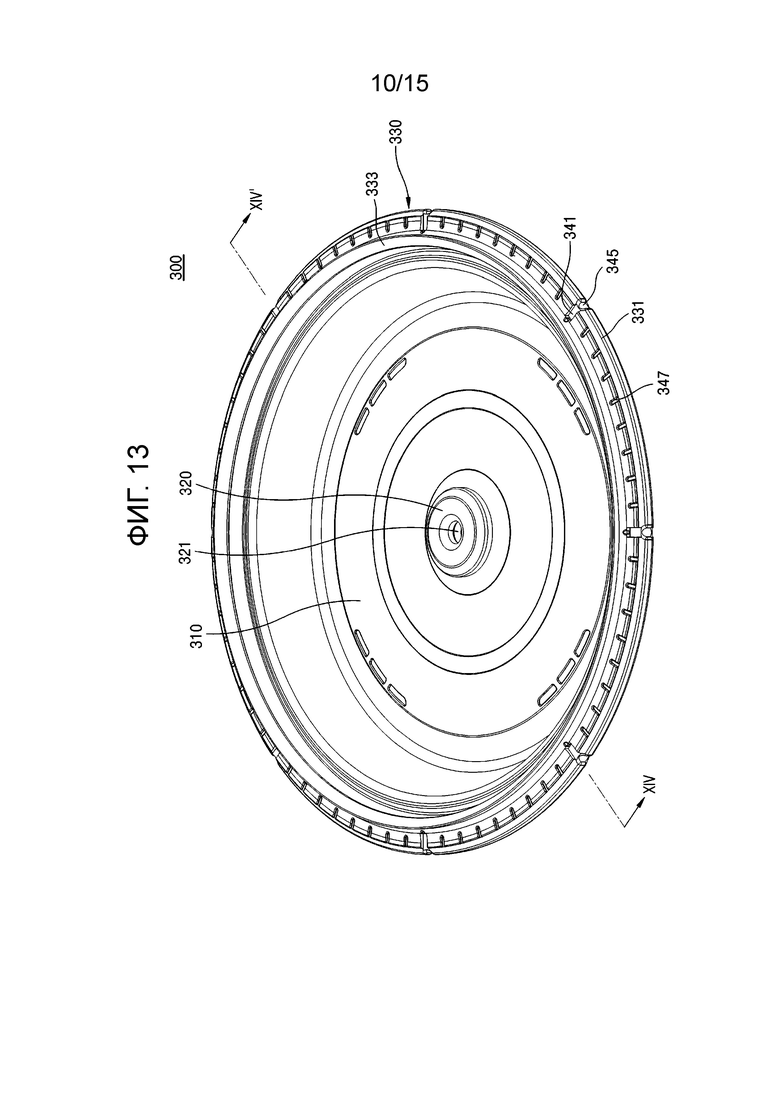

[0023] Фиг. 13 - перспективный вид узла крышки устройства для приготовления пищи в соответствии с примерами осуществления настоящего раскрытия.

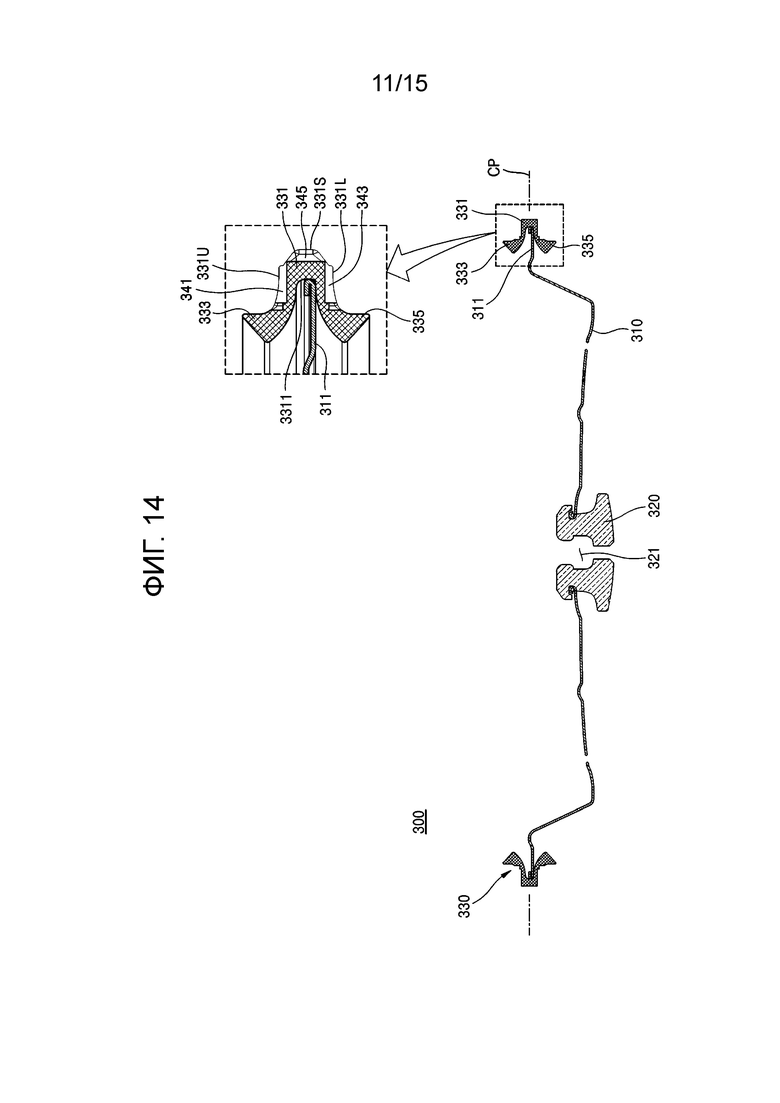

[0024] Фиг. 14 - вид в разрезе узла крышки по линии XIV-XIV’ на фиг.13.

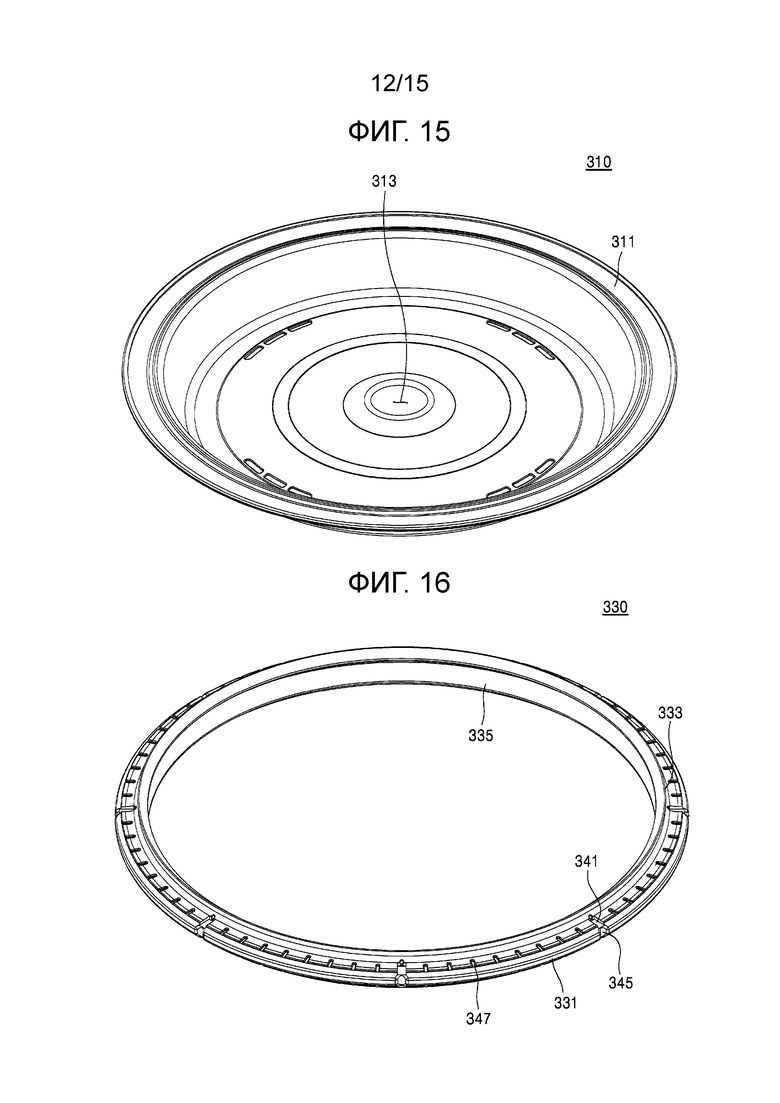

[0025] Фиг. 15 - перспективный вид закрывающей пластины узла крышки.

[0026] Фиг. 16 - перспективный вид прокладки узла крышки.

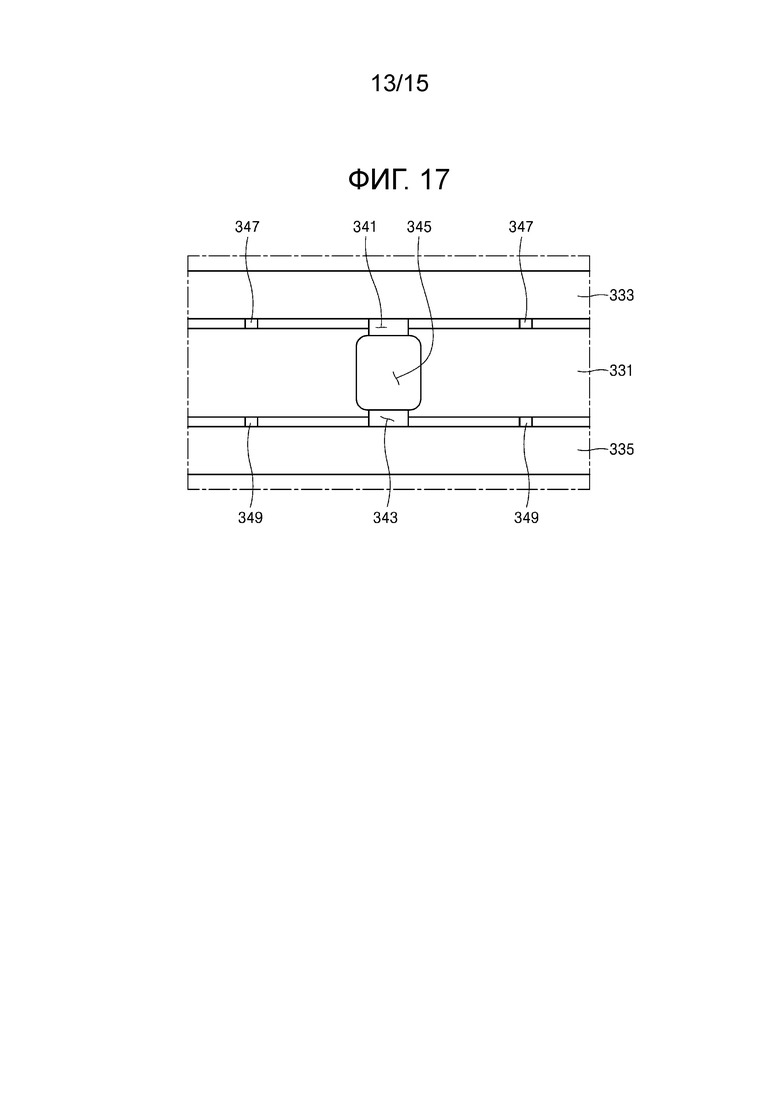

[0027] Фиг. 17 - вид сбоку прокладки узла крышки.

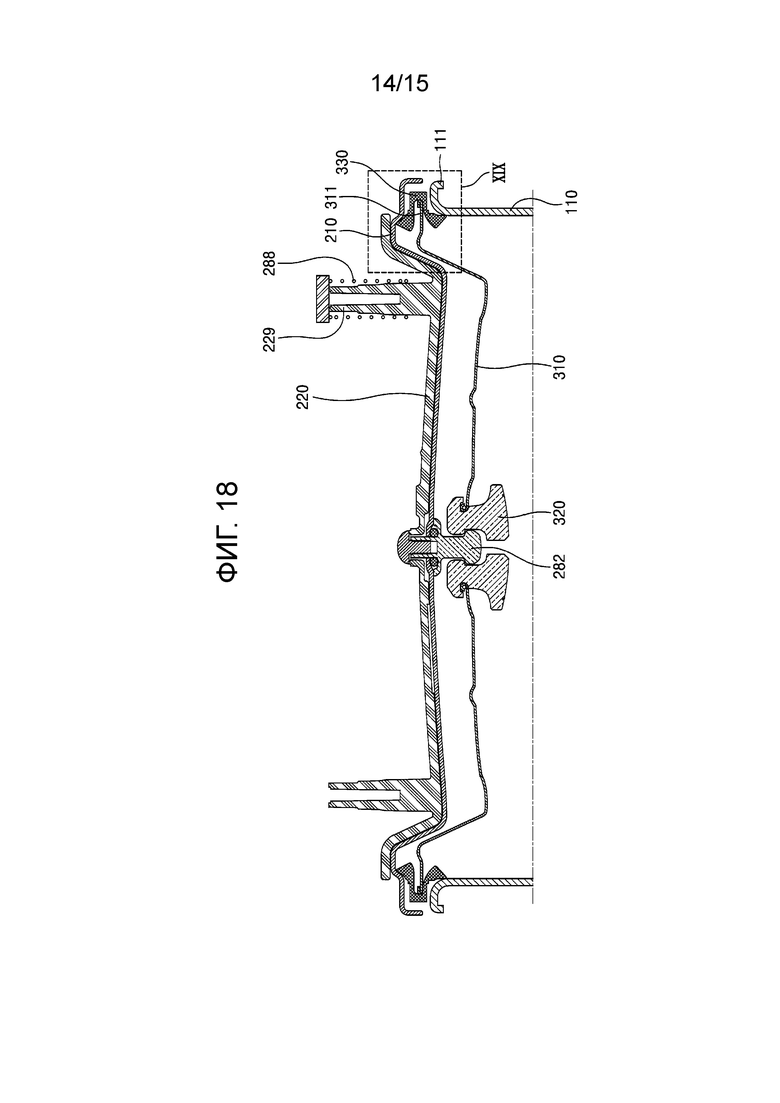

[0028] Фиг. 18 - вид в разрезе участка устройства для приготовления пищи, включающего в себя узел крышки.

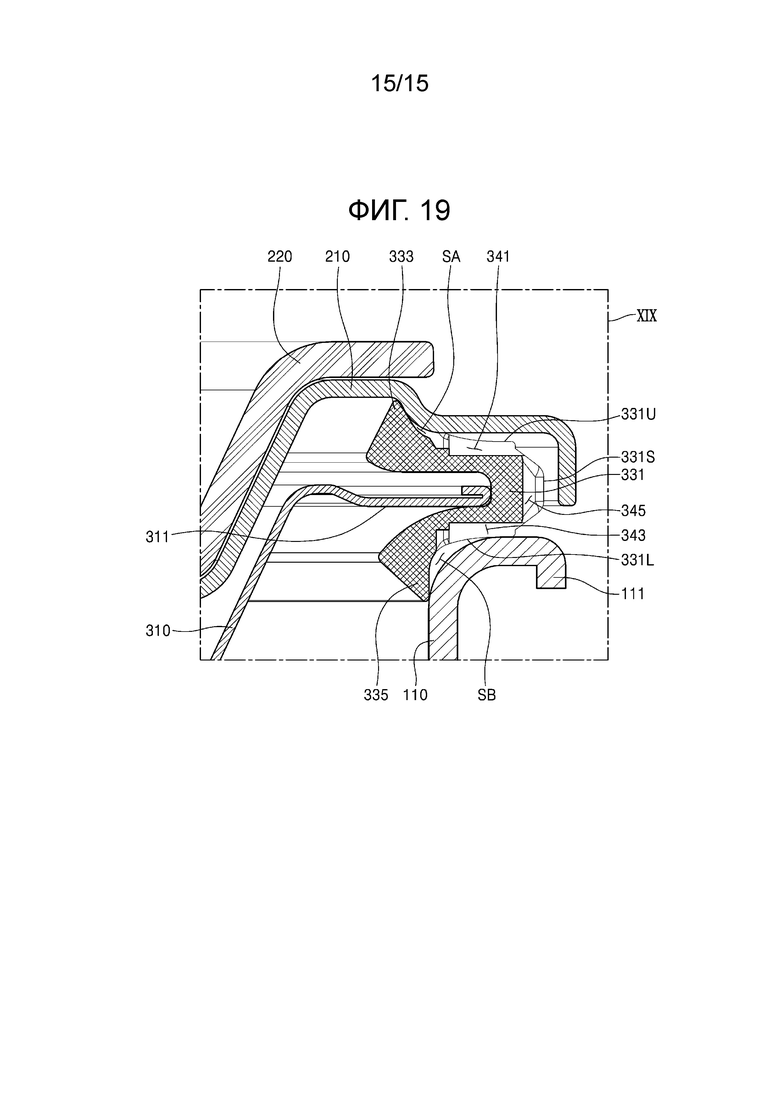

[0029] Фиг. 19 - увеличенный вид области, обозначенной «XIX» на фиг.18.

Подробное описание

[0030] Ниже варианты осуществления настоящего раскрытия будут подробно описаны со ссылкой на прилагаемые чертежи. Однако варианты осуществления настоящего раскрытия могут быть изменены во многие различные формы, и объем настоящего раскрытия не следует рассматривать как ограниченный вследствие вариантов осуществления, которые будут подробно описаны ниже. Желательно интерпретировать варианты осуществления настоящего раскрытия как представленные для более полного объяснения настоящего раскрытия специалистам в данной области техники. Подобные ссылочные позиции обозначают подобные элементы в описании и на чертежах. Кроме того, на чертежах схематично изображены различные элементы и области. Соответственно, концепции настоящего раскрытия не ограничены относительными размерами или расстояниями на прилагаемых чертежах.

[0031] Если не определено иное, все термины, используемые в настоящем документе, включая технические термины и научные термины, имеют то же значение, которое обычно понимается специалистом в области техники, к которой относится концепция настоящего раскрытия. Кроме того, следует понимать, что часто используемые термины, как они определены в словарях, должны интерпретироваться как имеющие значения, соответствующие тому, что эти термины означают в контексте соответствующей технологии, и не должны толковаться в чрезмерно формальном смысле, если только они явно не определены в данном документе.

[0032] Фиг. 1 - вид конструкции устройства 10 для приготовления пищи в соответствии с примерами осуществления настоящего раскрытия. Фиг. 2 - перспективный вид наружного вида крышки 200 основного корпуса устройства 10 для приготовления пищи. Фиг. 3 - перспективный вид внутренней части крышки 200 основного корпуса устройства 10 для приготовления пищи. Фиг. 4 - перспективный вид с пространственным разделением элементов крышки 200 основного корпуса устройства 10 для приготовления пищи.

[0033] Как показано на фиг.1-4, устройство 10 для приготовления пищи может включать в себя основной корпус 100, включающий в себя область для приготовления пищи, в которой могут быть приготовлены ингредиенты для приготовления пищи, внутреннюю емкость 110, размещенную в области для приготовления пищи в основном корпусе 100, крышку 200 основного корпуса, установленную на основном корпусе 100 для открытия/закрытия области для приготовления пищи в основном корпусе 100, и узел 300 крышки, установленный с возможностью снятия на крышке 200 основного корпуса.

[0034] Внутренняя емкость 110 имеет форму контейнера и может иметь область для размещения ингредиентов для приготовления пищи. Внутренняя емкость 110 может быть установлена с возможностью съема в области для приготовления пищи в основном корпусе 100. В примерах осуществления внутренняя емкость 110 может содержать выступающий наружу фланец (см. 111 на фиг.9А) вокруг ее верхнего конца. Фланец 111 может проходить по окружности верхнего конца внутренней емкости 110. Основной корпус 100 может включать в себя источник нагрева для нагрева ингредиентов для приготовления пищи, размещенных во внутренней емкости 110. Например, основной корпус 100 может включать в себя пластинчатый нагреватель или индукционный нагреватель.

[0035] Крышка 200 основного корпуса может закрывать и уплотнять область для приготовления пищи в основном корпусе 100 и область для размещения во внутренней емкости 110 таким образом, что в области для приготовления пищи в основном корпусе 100 создается соответствующее давление, в то время как приготовление пищи выполняется для приготовления ингредиентов. Например, крышка 200 основного корпуса может быть соединена с возможностью отсоединения с основным корпусом 100 и может быть выполнена с возможностью открытия/закрытия области для приготовления пищи в основном корпусе 100 и области для размещения во внутренней емкости 110. В примерах осуществления крышка 200 основного корпуса может быть шарнирно закреплена на верхнем участке основного корпуса 100 для поворота вокруг оси поворота и может открывать или закрывать область для приготовления пищи в основном корпусе 100 или область для размещения во внутренней емкости 110 путем поворота вокруг оси поворота. В других примерах осуществления крышка 200 основного корпуса может быть соединена с возможностью отсоединения с основным корпусом 100.

[0036] Крышка 200 основного корпуса может включать в себя раму 201 крышки, верхнюю пластину 210, опорную пластину 220, поворотную крышку 230, защитную конструкцию 240, регулирующий клапан 250, электромагнитный клапан 260, блокирующую конструкцию 270 и нажимной скользящий элемент 290.

[0037] Рама 201 крышки может быть соединена с основным корпусом 100. Рама 201 крышки может образовывать наружную часть крышки 200 основного корпуса. Рама 201 крышки может образовывать область, в которой могут быть установлены различные электрические элементы.

[0038] Верхняя пластина 210 может быть расположена на нижнем участке крышки 200 основного корпуса, обращенном к внутренней емкости 110. Верхняя пластина 210 может закрывать внутреннюю емкость 110, размещенную в основном корпусе 100. Верхняя пластина 210 может включать в себя первое паровое отверстие 211H1 и второе паровое отверстие 211H2, которые сообщаются с областью для размещения во внутренней емкости 110.

[0039] Верхняя пластина 210 может быть установлена внутри крышки 200 основного корпуса с возможностью перемещения в заданном диапазоне в вертикальном направлении (например, в направлении Z или в направлении, перпендикулярном к опорной поверхности (например, плоскости XY), на которой установлено устройство 10 для приготовления пищи). Например, верхняя пластина 210 может быть выполнена с возможностью перемещения в заданном диапазоне в вертикальном направлении в зависимости от давления пара во внутренней емкости 110. Например, верхняя пластина 210 может быть выполнена с возможностью перемещения между поднятым положением, разнесенным от внутренней емкости 110 в вертикальном направлении на первом расстоянии, и опущенным положением, разнесенным от внутренней емкости 110 в вертикальном направлении на втором расстоянии, меньшим первого расстояния. Поднятое положение верхней пластины 210 может быть положением, когда давление пара во внутренней емкости 110 является относительно высоким, и опущенное положение верхней пластины 210 может быть положением, когда давление пара во внутренней емкости 110 является относительно низким. Например, когда давление пара во внутренней емкости 110 переключается с низкого давления на высокое давление, верхняя пластина 210 перемещается вверх (то есть, в направлении от опущенного положения верхней пластины 210 к поднятому положению), и когда давление пара во внутренней емкости 110 переключается с высокого давления на низкое давление верхняя пластина 210 может перемещаться вниз (то есть, в направлении от поднятого положения верхней пластины 210 к опущенному положению). При перемещении верхней пластины 210 узел 300 крышки и опорная пластина 220, жестко соединенные с верхней пластиной 210, могут быть выполнены с возможностью перемещения вместе с верхней пластиной 210.

[0040] Опорная пластина 220 может быть расположена внутри рамы 201 крышки. Опорная пластина 220 расположена на верхней пластине 210 и может быть жестко соединена с верхней пластиной 210. Опорная пластина 220 может иметь, по существу, дискообразную форму. На опорной пластине 220 могут быть установлены различные элементы.

[0041] Поворотная крышка 230 может быть расположена на верхней пластине 210. Поворотная крышка 230 может иметь кольцеобразную форму, непрерывно проходящую, по существу, по окружности верхней пластины 210. Поворотная крышка 230 может быть установлена на верхней пластине 210 с возможностью поворота по окружности верхней пластины 210. Поворотная крышка 230 может быть выполнена с возможностью поворота в первом направлении поворота (например, по часовой стрелке) и во втором направлении поворота (например, против часовой стрелки), противоположном первому направлению поворота, вокруг вертикального направления (например, направления Z) в качестве оси поворота.

[0042] Поворотная крышка 230 может быть выполнена с возможностью поворота одновременно с поворотом регулировочной ручки 283, выступающей от рамы 201 крышки. Поворот регулировочной ручки 283 в первом направлении поворота может вызывать поворот поворотной крышки 230 в первом направлении поворота, и поворот регулировочной ручки 283 во втором направлении поворота может вызывать поворот поворотной крышки 230 во втором направлении поворота. То есть, угол поворота поворотной крышки 230 (например, угол поворотной крышки 230, измеренный от опорного положения) может регулироваться путем регулировки угла поворота регулировочной ручки 283 (например, угла регулировочной ручки 283, измеренного от опорного положения).

[0043] Более конкретно, регулировочная ручка 283 и поворотная крышка 230 могут быть соединены друг с другом посредством соединительного рычага 284, который поворачивается вокруг оси поворота регулировочной ручки 283 при повороте регулировочной ручки 283. Один конец соединительного рычага 284 может быть соединен с регулировочной ручкой 283, и другой конец соединительного рычага 284 может зацепляться с соединительным выступом 231 поворотной крышки 230. Например, при повороте регулировочной ручки 283 в результате манипуляции пользователя соединительный рычаг 284 может поворачиваться одновременно с поворотом регулировочной ручки 283, и поворотная крышка 230, соединенная с соединительным рычагом 284 с помощью соединительного выступа 231, может поворачиваться по окружности верхней пластины 210.

[0044] Поворотная крышка 230 может быть выполнена с возможностью поворота на верхней пластине 210 в заданном диапазоне углов поворота. Поворотная крышка 230 может включать в себя канавку 233 для ограничения поворота, проходящую в дугообразной форме по направлению поворота поворотной крышки 230 или по окружности поворотной крышки 230. Канавка 233 для ограничения поворота может ограничивать диапазон поворотного движения поворотной крышки 230 при направлении поворотного движения поворотной крышки 230.

[0045] Более конкретно, крепежная конструкция 285, такая как винт, может быть вставлена в выступ 222 опорной пластины 220 под канавкой 233 для ограничения поворота в канавке 233 для ограничения поворота. Поворот поворотной крышки 230 может быть ограничен между положением, в котором крепежная конструкция 285 зацеплена с одним концом канавки 233 для ограничения поворота, и положением, в котором крепежная конструкция 285 зацеплена с другим концом канавки 233 для ограничения поворота.

[0046] Регулирующий клапан 250 может быть выполнен с возможностью регулировки давления в области для размещения во внутренней емкости 110 путем регулировки выпуска пара в зависимости от уровня давления в области для размещения во внутренней емкости 110. Регулирующий клапан 250 может быть выполнен с возможностью поддержания давления (т.е., давления пара) в области для размещения во внутренней емкости 110 при заданном давлении с помощью грузика 252. Регулирующий клапан 250 может включать в себя цилиндр 251, установленный на опорной пластине 220, и грузик 252, расположенный на цилиндре 251. Цилиндр 251 включает в себя канал потока, который сообщается с областью для размещения во внутренней емкости 110 через первое паровое отверстие 211H1, и грузик 252 может быть выполнен с возможностью открытия/закрытия конца (т.е., выходного отверстия) канала потока цилиндра 251 в зависимости от уровня давления в области для размещения во внутренней емкости 110. Когда давление (т.е., давление пара) в области для размещения во внутренней емкости 110 равно или превышает заданное давление, грузик 252 может быть поднят для открытия конца канала потока цилиндра 251, и пар, который прошел в канал потока цилиндра 251, может быть удален на наружную сторону. Когда давление (т.е., давление пара) в области для размещения во внутренней емкости 110 меньше заданного давления, грузик 252 может закрывать конец канала потока цилиндра 251.

[0047] Электромагнитный клапан 260 может быть установлен на опорной пластине 220. Электромагнитный клапан 260 может быть выполнен с возможностью регулировки давления в области для размещения во внутренней емкости 110 путем выпуска пара из области для размещения во внутренней емкости 110 в ответ на электрический управляющий сигнал. Электромагнитный клапан 260 может включать в себя внутренний канал потока, который сообщается с областью для размещения во внутренней емкости 110 через второе паровое отверстие 211H2 в верхней пластине 210, и может быть выполнен с возможностью селективного открытия/закрытия внутреннего канала потока в ответ на электрический управляющий сигнал, подаваемый с контроллера (например, микрокомпьютера) устройства 10 для приготовления пищи. Например, электромагнитный клапан 260 может срабатывать для быстрого сброса остаточного давления из внутренней емкости 110 на наружную сторону путем открытия внутреннего канала потока при завершении приготовления пищи.

[0048] Блокирующая конструкция 270 может быть выполнена с возможностью перемещения между блокирующим положением, в котором блокирующая конструкция 270 заблокирована относительно фланца 111 внутренней емкости 110, и разблокирующем положением, в котором блокирующая конструкция 270 разблокирована относительно фланца 111 внутренней емкости 110. Переключение блокирующей конструкции 270 между блокирующем положением и разблокирующем положением может быть выполнено с возможностью выполнения одновременно с поворотом поворотной крышки 230.

[0049] Блокирующая конструкция 270 установлена на верхней пластине 210 и может включать в себя зацепляющий выступ (277 на фиг.9А), выполненный с возможностью селективного зацепления с фланцем 111 внутренней емкости 110. Блокирующее положение блокирующей конструкции 270 может быть положением, в котором зацепляющий выступ 277 блокирующей конструкции 270 перекрывает фланец 111 внутренней емкости 110 в вертикальном направлении, и разблокирующее положение блокирующей конструкции 270 может быть положением, в котором зацепляющий выступ 277 блокирующей конструкции 270 не перекрывает фланец 111 внутренней емкости 110 в вертикальном направлении. При выполнении приготовлении ингредиентов, содержащихся во внутренней емкости 110, блокирующая конструкция 270 может быть расположена в блокирующем положении, и когда зацепляющий выступ 277 закреплен на внутренней емкости 110, внутренняя емкость 110 и верхняя пластина 210 могут быть надежно закреплены друг с другом. Блокирующая конструкция 270 будет описана более подробно ниже.

[0050] Нажимной скользящий элемент 290 может создавать внешнее усилие для перемещения блокирующей конструкции 270 в одном направлении. Например, нажимной скользящий элемент 290 может создавать внешнее усилие для перемещения блокирующей конструкции 270 из блокирующего положения в разблокирующее положение. Нажимной скользящий элемент 290 будет описан более подробно ниже.

[0051] Защитная конструкция 240 может быть выполнена с возможностью селективного обеспечения или ограничения поворота поворотной крышки 230. Например, когда во внутренней емкости 110 создано высокое давление, как в случае приготовления пищи, защитная конструкция 240 может ограничивать поворот поворотной крышки 230 для ограничения перемещения блокирующей конструкции 270, выполненной с возможностью перемещения одновременно с поворотом поворотной крышки 230. Защитная конструкция 240 будет более подробно описана ниже.

[0052] Фиг. 5 - вид сверху блокирующей конструкции 270 и нажимного скользящего контакта 290. Фиг. 6 - перспективный вид с пространственным разделением элементов нажимного скользящего контакта 290. Фиг. 7 - вид сверху поворотной крышки 230. Фиг. 8А-8С - виды сверху работы блокирующей конструкции 270 в зависимости от угла поворота поворотной крышки 230, на которых показаны положения блокирующей конструкции 270 при расположении направляющего выступа 275 в первом-третьем положениях P1, P2 и P3 направляющей канавки 235. Фиг. 9А и 9B - схематичные виды работы блокирующей конструкции 270 и нажимного скользящего контакта в соответствии с поворотом поворотной крышки 230, причем на фиг.9A показано положение блокирующей конструкции 270 в блокирующем положении, и на фиг.9B показано положение блокирующей конструкции 270 в разблокирующем положении

[0053] Как показано на фиг.5-9B вместе с фиг.1-4, блокирующая конструкция 270 может включать в себя блокирующую пластину 271, проходящую по окружности верхней пластины 210 и имеющую изогнутую форму на виде сверху. Блокирующая пластина 271 может включать в себя боковую стенку 2713, которая окружает верхнюю пластину 210 и прокладку 330 узла 300 крышки, соединенную с нижней частью верхней пластины 210 в боковом направлении, верхний элемент 2711, проходящий внутрь от верхнего конца боковой стенки 2713 с возможностью контакта с верхней поверхностью верхней пластины 210 в боковом направлении, и нижний элемент, проходящий внутрь от нижнего конца боковой стенки 2713. Нижний элемент блокирующей пластины 271 может включать в себя зацепляющий выступ 277, выполненный с возможностью жесткого зацепления с фланцем 111 внутренней емкости 110.

[0054] Блокирующая конструкция 270 может включать в себя соединительную пластину 273, соединенную с верхним элементом 2711 блокирующей пластины 271. Соединительная пластина 273 может быть расположена между верхней пластиной 210 и поворотной крышкой 230 в вертикальном направлении. Соединительная пластина 273 может включать в себя канавку 274, проходящую в прямом направлении. Канавка 274 в соединительной пластине 273 может направлять линейное перемещение блокирующей конструкции 270 при ограничении диапазона перемещения блокирующей конструкции 270. Более конкретно, крепежная конструкция 287, такая как винт, может быть вставлена в выступ 223 верхней пластины 210 через канавку 274 соединительной пластины 273. Линейное перемещение блокирующей конструкции 270 может быть ограничено между положением, в котором один конец канавки 274 зацеплен с блокирующей конструкцией 287, и положением, в котором другой конец канавки 274 зацеплен с блокирующей конструкцией 287.

[0055] Поворотная крышка 230 может включать в себя направляющую канавку 235, проходящую в изогнутой форме в основном по направлению поворота поворотной крышки 230, и соединительная пластина 273 блокирующей конструкции 270 может включать в себя направляющий выступ 275, вставленный в направляющую канавку 235 в поворотной крышке 230. При повороте поворотной крышки 230 линейное перемещение блокирующей конструкции 270 может осуществляться за счет физического взаимодействия между поворотной крышкой 230 и направляющим выступом 275, размещенным в направляющей канавке 235.

[0056] В примерах осуществления, как показано на фиг.7, направляющая канавка 235 может включать в себя первое положение Р1, второе положение Р2 и третье положение Р3, которые последовательно расположены между одним концом и другим концом направляющей канавки 235 по направлению прохождения направляющей канавки 235. Первое положение Р1 направляющей канавки 235 может быть положением на одном конце направляющей канавки 235, третье положение Р3 направляющей канавки 235 может быть положением на другом конце направляющей канавки 235, и второе положение Р2 направляющей канавки 235 может быть положением между первым положением Р1 и третьим положением Р3 направляющей канавки 235. Первое положение Р1 и второе положение Р2 направляющей канавки 235 могут быть расположены на расстоянии D1 от центра RC поворота поворотной крышки 230, и третье положение Р3 направляющей канавки 235 может быть расположено на расстоянии D2, большим первого расстояния D1, от центра RC поворота поворотной крышки 230. В примерах осуществления в направляющей канавке 235 участок между первым положением Р1 и вторым положением Р2 может называться блокирующим участком 2351, и участок между вторым положением Р2 и третьим положением Р3 может называться участком 2352 перемещения. Блокирующий участок 2351 может быть участком, расположенным на первом расстоянии D1 от центра RC поворота, и участок 2352 перемещения может быть участком, расположенным на первом расстоянии D1-втором расстоянии D2.

[0057] В зависимости от угла поворота поворотной крышки 230 изменяется относительное положение направляющего выступа 275 относительно направляющей канавки 235. В то время как направляющий выступ 275 относительно перемещается на блокирующем участке 2351 направляющей канавки 235, который расположен, по существу, на том же первом расстоянии D1 от центра RC поворота поворотной крышки 230, блокирующая конструкция 270 может быть неподвижно закреплена в блокирующем положении, в котором зацепляющий выступ 277 может зацепляться с фланцем 111 внутренней емкости 110. В то время как направляющий выступ 275 относительно перемещается на участке 2352 перемещения направляющей канавки 235, который расположен от центра RC поворота поворотной крышки 230 на втором расстоянии D2, большем первого расстояния D1, блокирующая конструкция 270 может перемещаться между блокирующим положением и разблокирующим положением, расположенным на расстоянии наружу от блокирующего положения в радиальном направлении. В то время как направляющий выступ 275 перемещается на участке 2352 перемещения направляющей канавки 235, блокирующая конструкция 270 может перемещаться наружу или внутрь в радиальном направлении. Конкретно, в то время как направляющий выступ 275 перемещается из второго положения Р2 в третье положение Р3 в направляющей канавке 235, блокирующая конструкция 270 перемещается наружу в радиальном направлении. Напротив, в то время как направляющий выступ 275 перемещается из третьего положения Р3 во второе положение Р2 направляющей канавки 235, блокирующая конструкция 270 перемещается внутрь в радиальном направлении.

[0058] В примерах осуществления крышка 200 основного корпуса может содержать герконовый переключатель 289, выполненный с возможностью определения угла поворота поворотной крышки 230. Герконовый переключатель 289 неподвижно закреплен на раме 201 крышки, и относительное расстояние между герконовым переключателем 289 и отметкой 236 изменяется при повороте поворотной крышки 230. Герконовый переключатель 289 может обнаруживать отметку 236, закрепленную на поворотной крышке 230 и выполненную с возможностью поворота вместе с поворотной крышкой 230, и может генерировать электрический сигнал. Отметка 236 может быть магнитным объектом, например, магнитом. Например, когда направляющий выступ 275 расположен в первом положении Р1 направляющей канавки 235, герконовый переключатель 289 и отметка 236 поворотной крышки 230 могут быть расположены для перекрытия друг друга в вертикальном направлении, и герконовый переключатель 289 может генерировать первый управляющий сигнал. Кроме того, когда направляющий выступ 275 отклоняется от первого положения Р1 направляющей канавки 235 и расположен между вторым положением Р2 и третьим положением Р3, герконовый переключатель 289 и отметка 236 поворотной крышки 230 располагаются на расстоянии друг от друга на заданном расстоянии, и герконовый переключатель 289 может генерировать второй управляющий сигнал.

[0059] Контроллер основного корпуса 100 может принимать электрический сигнал с герконового переключателя 289 и может управлять работой элементов устройства 10 для приготовления пищи, таких как выхлопной узел, на основании электрического сигнала. Например, когда давление во внутренней емкости 110 является относительно высоким, как в случае, когда в устройстве 10 для приготовления пищи происходит приготовление пищи, поворотная крышка 230 непреднамеренно поворачивается вследствие внешнего столкновения, и когда герконовый переключатель 289 и отметка 236 поворотной крышки 230 находятся на заданном расстоянии друг от друга, контроллер может открывать внутренний канал потока электромагнитного клапана 260 на основании второго управляющего сигнала, генерируемого герконовым переключателем 289. В этом случае пар из внутренней емкости 110 может выпускаться за счет электромагнитного клапана 260, таким образом, предотвращая аварийную ситуацию.

[0060] Как показано на фиг.8А и 8B, в то время как направляющий выступ 275 перемещается на блокирующем участке 2351 посредством поворота поворотной крышки 230 против часовой стрелки, связанного с поворотом регулировочной ручки 283, положение блокирующей конструкции 270 может поддерживаться в блокирующем положении, и блокирующее положение между блокирующей конструкцией 270 и внутренней емкостью 110 может поддерживаться.

[0061] Как показано на фиг.8B и 8C, в то время как направляющий выступ 275 перемещается на участке 2352 перемещения посредством поворота поворотной крышки 230 против часовой стрелки, связанного с поворотом регулировочной ручки 283, блокирующая конструкция 270 может перемещаться наружу в радиальном направлении из блокирующего положения в разблокирующее положение, и блокирующее положение между блокирующей конструкцией 270 и внутренней емкостью 110 может быть разблокировано.

[0062] Нажимной скользящий элемент 290 может быть выполнен с возможностью упругого поддержания блокирующей конструкции 270 в направлении от центра RC поворота поворотной крышки 230 (или в направлении от центра верхней пластины 210). То есть, блокирующая конструкция 270 может упруго поддерживаться нажимным скользящим элементом 290 в направлении от блокирующего положения к разблокирующему положению. В то время как блокирующая конструкция 270 перемещается радиально наружу из блокирующего положения в разблокирующее положение одновременно с поворотом поворотной крышки 230, нажимной скользящий элемент 290 может прикладывать внешнее усилие (например, восстанавливающее усилие) для линейного перемещения блокирующей конструкции 270. Кроме того, нажимной скользящий элемент 290 упруго поддерживает блокирующую конструкцию 270, так что блокирующая конструкция 270, расположенная в разблокирующем положении, может быть предотвращена от непреднамеренного перемещения в блокирующее положение вследствие внешнего удара или тому подобного.

[0063] В примерах осуществления внешнее усилие, создаваемое нажимным скользящим элементом 290, может действовать как вспомогательное для линейного перемещения блокирующей конструкции 270. Другими словами, линейное перемещение блокирующей конструкции 270 может осуществляться, главным образом, под действием усилия, приложенного с помощью регулировочной ручки 283, и внешнее усилие, создаваемое нажимным скользящим элементом 290, может действовать как вспомогательное для линейного перемещения блокирующей конструкции 270 в течение периода, в течение которого направляющий выступ 275 перемещается на участке 2352 перемещения, и блокирующая конструкция 270 перемещаются наружу в радиальном направлении.

[0064] В других примерах осуществления линейное перемещение блокирующей конструкции 270 из разблокирующего положения в блокирующее положение может осуществляться независимо или преимущественно под действием внешнего усилия, создаваемого нажимным скользящим элементом 290. То есть, когда направляющий выступ 275 перемещается из первого положения Р1 во второе положение Р2 под действием усилия, приложенного с помощью регулировочной ручки 283, при переключении блокирующей конструкции 270 из блокирующего положения в разблокирующее положение, перемещение направляющего выступа 275 из второго положения Р2 в третье положение Р3 может осуществляться независимо или преимущественно под действием внешнего усилия, создаваемого нажимным скользящим элементом 290.

[0065] Нажимной скользящий элемент 290 может включать в себя неподвижный элемент 291, подвижный элемент 293 и пружины 295.

[0066] Неподвижный элемент 291 может быть жестко соединен с опорной пластиной 220. Неподвижный элемент 291 может образовывать область, в которую могут вставляться подвижный элемент 293 и пружины 295. Подвижный элемент 293 может быть установлен с возможностью перемещения в неподвижном элементе 291 и может быть соединен с соединительной пластиной 273 блокирующей конструкции 270. Подвижный элемент 293 может быть размещен внутри неподвижного элемента 291 и может быть выполнен с возможностью линейного перемещения внутри неподвижного элемента 291. Пружины 295 могут быть расположены между подвижным элементом 293 и неподвижным элементом 291. Пружины 295 могут включать в себя, например, пружины сжатия. Подвижный элемент 293 может включать в себя зацепляющие крючки 2931, которые зацепляются с зацепляющими элементами неподвижного элемента 291. Зацепление между зацепляющими крючками 2931 подвижного элемента 293 и зацепляющими элементами неподвижного элемента 291 может ограничивать диапазон линейного перемещения подвижного элемента 293 и может препятствовать отделению подвижного элемента 293 от неподвижного элемента 291.

[0067] Пружины 295 могут создавать восстанавливающее усилие для линейного перемещения подвижного элемента 293. Пружина 295 может создавать восстанавливающее усилие для линейного перемещения подвижного элемента 293 в направлении от блокирующего положения блокирующей конструкции 270 к разблокирующему положению (или в направлении от центра поворотной крышки 230). Восстанавливающее усилие, создаваемое пружинами 295, может быть приложено к соединительной пластине 273, которая находится в контакте с подвижным элементом 293 или соединена с ним, с помощью подвижного элемента 293 и может вызывать линейное перемещение блокирующей конструкции 270 из блокирующего положения в разблокирующее положение. Более конкретно, в то время как направляющий выступ 275 перемещается из первого положения Р1 во второе положение Р2, когда блокирующая конструкция 270 переключается из блокирующего положения в разблокирующее положение, подвижный элемент 293 находится в неподвижном положении, и степень сжатия пружин 295 не изменяется, но в то время как направляющий выступ 275 перемещается из второго положения Р2 в третье положение Р3, восстанавливающее усилие пружин 295 может перемещать подвижный элемент 293 и блокирующую конструкцию 270 в контакте с подвижным элементом 293 наружу.

[0068] В примерах осуществления подвижный элемент 293 может быть выполнен с возможностью линейного перемещения под действием упругого восстанавливающего усилия, создаваемого двумя пружинами 295, которые расположены на расстоянии друг от друга с направляющим выступом 275, расположенным между ними.

[0069] Защитная конструкция 240 может быть установлена на опорной пластине 220. Защитная конструкция 240 может быть выполнена с возможностью контакта с защитным выступом 239, выступающим внутрь от внутренней периферии поворотной крышки 230. Защитная конструкция 240 может быть выполнена с возможностью физического взаимодействия с защитным выступом 239 поворотной крышки 230 для ограничения непреднамеренного поворота поворотной крышки 230. Например, когда давление во внутренней емкости 110 является относительно высоким (например, 1,2 кгс/см² или выше), как в случае приготовления пищи с использованием устройства 10 для приготовления пищи, перемещение блокирующей конструкции 270, которая перемещается одновременно с поворотом поворотной крышки 230, может быть ограничено путем ограничения поворота поворотной крышки 230. Например, при приготовлении пищи с использованием устройства 10 для приготовления пищи направляющий выступ 275 расположен в первом положении Р1 направляющей канавки 235, и блокирующая конструкция 270 расположена в блокирующем положении с возможностью зацепления с внутренней емкостью 110, в этом случае защитная конструкция 240 обеспечивает ограничение поворота поворотной крышки 230 для предотвращения непреднамеренного перемещения блокирующей конструкции 270 в разблокирующее положение.

[0070] Защитная конструкция 240 может включать в себя кожух 241, закрепленный на установочной конструкции 227 опорной пластины 220, нижнюю крышку 244, соединенную с опорной пластиной 220 для закрытия сквозного отверстия в опорной пластине 220, защитный выступ 242, размещенный в кожухе 241 и расположенный на нижней крышка 244 и пружину 243, выполненную с возможностью упругого поддержания защитного выступа 242 сверху вниз. Нижняя крышка 244 выполнена из материала с высокой упругостью и может включать в себя, например, диафрагму. Защитный выступ 242 может быть выполнен с возможностью подъема и опускания внутри кожуха 241. Например, защитный выступ 242 может быть выполнен с возможностью подъема и опускания между поднятым положением, в котором защитный выступ 242 выступает вверх от кожуха 241 для обеспечения физического взаимодействия с защитным выступом 239 поворотной крышки 230, и опущенным положением, в котором защитный выступ 242 опущен из поднятого положения без взаимодействия с защитным выступом 239 поворотной крышки 230. Пружина 243 может прикладывать восстанавливающее усилие на защитный выступ 242 в направлении из поднятого положения в опущенное положение защитного выступа 242.

[0071] Вертикальное положение защитного выступа 242 может быть определено в зависимости от уровня давления во внутренней емкости 110. Например, когда давление во внутренней емкости 110 является относительно высоким (например, 1,2 кгс/см² или выше), как в случае, когда происходит приготовление пищи с использованием устройства 10 для приготовления пищи, нижняя крышка 244, открытая через сквозное отверстие в опорной пластине 220, и защитный выступ 242 на нижней крышки 244 прижаты давлением пара, и защитный выступ 242, прижатый давлением пара, преодолевает упругую силу пружины 243 и поднимается в поднятое положение. Напротив, когда давление во внутренней емкости 110 является относительно низким (например, давление на уровне, по существу, равном или близком атмосферному давлению), защитный выступ 242 может быть закреплен в опущенном положении под действием упругой силы пружины 243.

[0072] Когда защитный выступ 242 расположен в поднятом положении, защитный выступ 242 может быть расположен на траектории перемещения защитного выступа 239 поворотной крышки 230 и может входить в контакт с боковой стенкой защитного выступа 239 для ограничения поворота поворотной крышки 230. Например, при приготовлении пищи с использованием устройства 10 для приготовления пищи направляющий выступ 275 расположен в первом положении Р1 направляющей канавки 235, и блокирующая конструкция 270 расположена в блокирующем положении, в котором блокирующая конструкция зацеплена с внутренней емкостью 110, и в этом случае защитный выступ 242 входит в контакт с боковой стенкой защитного выступа 239 для ограничения поворота поворотной крышки 230, так что можно предотвратить непреднамеренное перемещение блокирующей конструкции 270 в разблокирующее положение.

[0073] Когда защитный выступ 242 расположен в опущенном положении, поскольку защитный выступ 242 опущен без взаимодействия с защитным выступом 239 поворотной крышки 230, поворот поворотной крышки 230 и перемещение блокирующей конструкции 270, связанное с поворотом поворотной крышки 230, не ограничены защитным выступом 242.

[0074] Фиг. 10А и 10B - виды сбоку участка крышки 200 основного корпуса устройства 10 для приготовления пищи, причем на фиг.10А показано положение, когда подъемный штифт 281 расположен в нижнем положении штифта, и на фиг.10B показано положение, когда подъемный штифт 281 расположен в верхнем положении штифта.

[0075] Как показано на фиг.10А и 10B вместе с фиг.1-4 и 7, устройство 10 для приготовления пищи может включать в себя подъемный штифт 281, установленный на раме 201 крышки, который может подниматься и опускаться. Подъемный штифт 281 установлен с возможностью перемещения в вертикальном направлении в сквозном отверстии в раме 201 крышки, и головка подъемного штифта 281 может выступать от рамы 201 крышки. Нижний концевой участок подъемного штифта 281 может входить в контакт с поворотной крышкой 230 и может быть выполнен с возможностью вхождения в скользящий элемент с поверхностью поворотной крышки 230 во время поворота поворотной крышки 230.

[0076] Как показано на фиг.10А, когда подъемный штифт 281 поддерживается на втором участке 238 поверхности поворотной крышки 230 на первом уровне высоты, подъемный штифт 281 может располагаться в нижнем положении штифта. Когда подъемный штифт 281 расположен в нижнем положении штифта, подъемный штифт 281 может быть расположен на расстоянии от грузика 252. В данном документе, когда описано, что подъемный штифт 281 расположен на расстоянии от грузика 252, это может включать случай, когда подъемный штифт 281 не находится в физическом контакте с грузиком 252 посредством расположения от грузика 252 на заданном расстоянии, и случай, когда подъемный штифт 281 не прикладывает достаточное внешнее усилие для подъема грузика 252, даже если подъемный штифт 281 находится в физическом контакте с грузиком 252. В нижнем положении подъемного штифта 281 выпуск пара за счет регулирующего клапана 250 может определяться уровнем давления пара в области для размещения во внутренней емкости 110.

[0077] Как показано на фиг. 10B, когда подъемный штифт 281 поддерживается на первом участке 237 поверхности поворотной крышки 230 на втором уровне высоты, который выше первого уровня высоты, подъемный штифт 281 может быть расположен в верхнем положении штифта. Когда подъемный штифт 281 расположен в верхнем положении штифта, подъемный штифт 281 обеспечивает подъем грузика 252 регулирующего клапана 250. Когда грузик 252 поднят подъемным штифтом 281, выходное отверстие канала потока цилиндра 251 регулирующего клапана 250 принудительно открыто независимо от уровня давления пара в области для размещения во внутренней емкости 110, пар из области для размещения во внутренней емкости 110 может быть выпущен наружу из устройства 10 для приготовления пищи за счет регулирующего клапана 250.

[0078] Например, в то время как поворотная крышка 230 поворачивается в первом направлении поворота, контактное положение между подъемным штифтом 281 и поворотной крышкой 230 может смещаться с первого участка 237 поверхности поворотной крышки 230 на второй участок 238 поверхности, и подъемный штифт 281 может быть опущен из верхнего положения штифта в нижнее положение штифта. Напротив, в то время как поворотная крышка 230 поворачивается во втором направлении поворота, контактное положение между подъемным штифтом 281 и поворотной крышкой 230 может перемещаться со второго участка 238 поверхности на первый участок 237 поверхности поворотной крышки 230, и подъемный штифт 281 может быть поднят из нижнего положения штифта в верхнее положение штифта.

[0079] Подъемный штифт 281 может подниматься и опускаться одновременно с поворотом поворотной крышки 230. В примерах осуществления, в то время как направляющий выступ 275 перемещается на блокирующем участке 2351 направляющей канавки 235, подъемный штифт 281 может входить в контакт со вторым участком 238 поверхности поворотной крышки 230 и может находиться в нижнем положении штифта. В примерах осуществления, в то время как направляющий выступ 275 перемещается на участке 2352 перемещения направляющей канавки 235, подъемный штифт 281 может входить в контакт с первым участком 237 поверхности поворотной крышки 230 и может располагаться в верхнем положении штифта. При этом, когда направляющий выступ 275 расположен во втором положении Р2 направляющей канавки 235, подъемный штифт 281 может быть расположен в верхнем положении штифта или нижнем положении штифта.

[0080] Фиг. 11А и 11B - перспективные виды работы крышки 200 основного корпуса. Фиг. 12 - таблица, показывающая положение направляющего выступа 275, положение блокирующей конструкции 270 и положение подъемного штифта 281 в соответствии с изменением положения поворота регулировочной ручки 283.

[0081] Ниже, способ управления устройством 10 для приготовления пищи, включающим в себя крышку 200 основного корпуса, будет описан со ссылкой на фиг.1-12.

[0082] Во-первых, как показано на фиг.11А, когда регулировочная ручка 283 расположена в первом положении поворота, направляющий выступ 275 расположен в первом положении Р1 направляющей канавки 235, и блокирующая конструкция 270 расположена в блокирующем положении, в котором зацепляющий выступ 277 блокирующей конструкции 270 может быть зацеплен с фланцем 111 внутренней емкости 110, как показано на фиг.9А.

[0083] Когда регулировочная ручка 283 расположена в первом положении поворота, подъемный штифт 281, поддерживаемый на втором участке 238 поверхности первой поворотной крышки 230, может быть расположен в нижнем положении штифта, как показано на фиг.10А. В этом случае выпуск пара за счет регулирующего клапана 250 может быть определен на основании уровня давления пара в области для размещения во внутренней емкости 110.

[0084] Когда регулировочная ручка 283 расположена в первом положении поворота, так что блокирующая конструкция 270 расположена в блокирующем положении, и когда осуществляется приготовление пищи, и давление во внутренней емкости 110 является относительно высоким (например, 1,2 кгс/см² или выше), защитный выступ 242 входит в контакт с боковой стенкой защитного выступа 239 поворотной крышки 230, так что поворот поворотной крышки 230 предотвращен (например, поворот поворотной крышки 230 для относительного перемещения направляющего выступа 275 из первого положения Р1 во второе положение Р2 направляющей канавки 235). Когда давление во внутренней емкости 110 является относительно низким, поскольку защитный выступ 242 опущен до высоты, на которой защитный выступ 242 не создает помех защитному выступу 239 поворотной крышки 230, поворотная крышка 230 может поворачиваться, не создавая помех защитному выступу 242.

[0085] Как показано на фиг.11B, когда регулировочная ручка 283 переключена из первого положения поворота во второе положение поворота, направляющий выступ 275 перемещается из первого положения Р1 во второе положение Р2 направляющей канавки 235, и блокирующая конструкция 270 неподвижно закреплена в блокирующем положении. Когда регулировочная ручка 283 расположена во втором положении поворота, подъемный штифт 281 может поддерживаться на первом участке 237 поверхности поворотной крышки 230 и может быть поднят из нижнего положения штифта в верхнее положение штифта, как показано на фиг.10B. В качестве альтернативы, подъемный штифт 281 может быть расположен в нижнем положении штифта в то время, когда регулировочная ручка 283 расположена во втором положении поворота, и верхнее положение штифта, в котором подъемный штифт 281 поднимает грузик 252, может быть достигнуто, в то время как направляющий штифт перемещается из второго положения Р2 в третье положение Р3 направляющей канавки 235 или в момент, когда направляющий штифт достигает третьего положения Р3.

[0086] Когда регулировочная ручка 283 переключена из второго положения поворота в третье положение поворота, направляющий выступ 275 может перемещаться из второго положения Р2 в третье положение Р3 направляющей канавки 235, и блокирующая конструкция 270 может быть перемещена из блокирующего положения в разблокирующее положение, как показано на фиг.8С. Перемещение блокирующей конструкции 270 из блокирующего положения в разблокирующее положение может осуществляться под действием внешнего усилия, создаваемого нажимным скользящим элементом 290. Кроме того, когда регулировочная ручка 283 переключена из второго положения поворота в третье положение поворота, подъемный штифт 281 может поддерживаться на первом участке 237 поверхности и располагаться в верхнем положении штифта.

[0087] В соответствии с примерами осуществления настоящего раскрытия блокирующая конструкция 270 выполнена с возможностью линейного перемещения одновременно с поворотом поворотной крышки 230, и переключение блокирующей конструкции 270 между блокирующим положением и разблокирующим положением может быть осуществлено посредством линейного перемещения блокирующей конструкции 270. Кроме того, в соответствии с примерами осуществления настоящего раскрытия, за счет включения нажимного скользящего элемента 290, который прикладывает внешнее усилие для перемещения блокирующей конструкции 270, могут быть повышены воспроизводимость и безопасность работы блокирующей конструкции 270.

[0088] Фиг. 13 - перспективный вид узла 300 крышки устройства для приготовления пищи в соответствии с примерами осуществления настоящего раскрытия. Фиг. 14 - вид в разрезе узла 300 крышки по линии XIV-XIV’ на фиг.13. Фиг. 15 - перспективный вид защитной пластины 310 узла 300 крышки. Фиг. 16 - перспективный вид прокладки 330 узла 300 крышки. Фиг. 17 - вид сбоку прокладки 330 узла 300 крышки.

[0089] Как показано на фиг.13-17, узел 300 крышки может быть установлен на устройстве для приготовления пищи (10 на фиг.1) с возможностью блокировки пара высокой температуры и высокого давления, образуемого в процессе приготовления пищи с использованием устройства 10 для приготовления пищи. Узел 300 крышки может быть закреплен с возможностью отсоединения на крышке основного корпуса (200 на фиг.1) устройства 10 для приготовления пищи. Узел 300 крышки может быть выполнен с возможностью уплотнения зазора между внутренней емкостью (110 на фиг.1), размещенной в основном корпусе (100 на фиг.1) устройства 10 для приготовления пищи, и верхней пластиной (210 на фиг.1) крышки 200 основного корпуса устройства 10 для приготовления пищи посредством закрепления на крышке 200 основного корпуса устройства 10 для приготовления пищи.

[0090] Узел 300 крышки может включать в себя закрывающую пластину 310, ручку 320 и прокладку 330.

[0091] Закрывающая пластина 310 может иметь соответствующую форму и размер для закрытия внутренней емкости 110. Закрывающая пластина 310 может иметь, по существу, дискообразную форму на виде сверху. Закрывающая пластина 310 обеспечивает образование пара, генерируемого в процессе приготовления пищи на закрывающей пластине 310, так что верхняя пластина 210 и различные электрические элементы, установленные на верхней пластине 210, могут быть защищены от пара, генерируемого в процессе приготовления пищи. Закрывающая пластина 310 может включать в себя материал, такой как нержавеющая сталь, которая является легкой и достаточно прочной, чтобы не сгибаться легко, но не ограничивается этим.

[0092] Ручка 320 может быть закреплена на центральном участке закрывающей пластины 310. Например, ручка 320 может быть закреплена с возможностью съема на крепежном отверстии 313, образованном на центральном участке закрывающей пластины 310. Например, крепление между ручкой 320 и закрывающей пластиной 310 может быть осуществлено путем вставки канавки, образованной на наружной периферийной поверхности ручки 320, на участок корпуса, образующий крепежное отверстие 313 в закрывающей пластине 310. Верхний участок ручки 320 может выступать вверх от закрывающей пластины 310, и нижний участок ручки 320 может выступать вниз от закрывающей пластины 310.

[0093] Ручка 320 может содержать установочную канавку 321, в которую может быть вставлена крепежная опора 282 (см. фиг.18), расположенная на крышке 200 основного корпуса. Например, крепежная опора 282 выполнена в виде столбика, проходящего вниз от нижней части верхней пластины 210, и установочная канавка 321 в ручке 320 проходит вниз от верхней поверхности ручки 320 и может иметь размер и форму, пригодные для установки в ней крепежной опор 282. Узел 300 крышки может быть соединен с крышкой 200 основного корпуса путем установки крепежной опоры 282 в установочную канавку 321 в ручке 320. Затем, путем отделения крепежной опоры 282 от установочной канавки 321 в ручке 320, узел 300 крышки может быть удален с крышки 200 основного корпуса. Для отделения узла 300 крышки от крышки 200 основного корпуса пользователь может удалить закрывающую пластину 310 с крышки 200 основного корпуса путем удерживания нижнего участка ручки 320, выступающего от нижней части закрывающей пластины 310, и прикладывания внешнего усилия, действующего вниз.

[0094] Ручка 320 может включать в себя упруго деформируемый материал. Например, ручка 320 может включать в себя материал, такой как силиконовый каучук или синтетический каучук, но не ограничивается этим.

[0095] Прокладка 330 может быть закреплена с возможностью съема на окружности закрывающей пластины 310. Прокладка 330 может иметь кольцеобразную форму, непрерывно проходящую по окружности закрывающей пластины 310, и может находиться в непрерывном контакте с окружностью закрывающей пластины 310. В примерах осуществления закрывающая пластина 310 может иметь форму плоской пластины, в которой ее наружный периферийный участок 311 проходит в направлении от центра закрывающей пластины 310 или в радиальном направлении, и крепежная канавка 3311, которая вмещает наружный периферийный участок 311 закрывающей пластины 310, может быть выполнена на внутренней поверхности прокладки 330. Крепежная канавка 3311 в прокладке 330 может непрерывно проходить по окружности закрывающей пластины 310, и крепление между закрывающей пластиной 310 и прокладкой 330 может быть выполнено путем установки наружного периферийного участка 311 закрывающей пластины 310 в крепежную канавку 3311, образованную на внутренней поверхности прокладки 330.

[0096] Например, прокладка 330 может включать в себя упруго деформируемый материал. Например, прокладка 330 может включать в себя материал, такой как силиконовый каучук или синтетический каучук, но не ограничивается этим.

[0097] Прокладка 330 может включать в себя центральный элемент 331, верхний выступ 333 для плотного контакта и нижний выступ 335 для плотного контакта.

[0098] Центральный элемент 331 прокладки 330 является участком, который входит в контакт с закрывающей пластиной 310 и может иметь кольцеобразную форму, непрерывно проходящую по окружности закрывающей пластины 310 на виде сверху. Крепежная канавка 3311, в которую жестко вставлен наружный периферийный участок 311 поворотной крышки 300, может быть образована на внутренней поверхности центрального элемента 331. Центральный элемент 331 может включать в себя верхний участок, проходящий от верхней поверхности наружного периферийного участка 311 закрывающей пластины 310, нижний участок, проходящий от нижней поверхности наружного периферийного участка 311 закрывающей пластины 310, и боковой участок, соединяющий верхний и нижний участки.

[0099] Верхний выступ 333 для плотного контакта может проходить внутрь от центрального элемента 331 (т.е., в направлении к центру прокладки 330 или центру закрывающей пластины 310) для наклонена вверх, и нижний выступ 335 для плотного контакта может проходить внутрь от центрального элемента 331 (т.е., в направлении к центру прокладки 330 или центру закрывающей пластины 310) с возможностью наклона вниз. Верхний выступ 333 для плотного контакта может перекрывать наружный периферийный участок 311 закрывающей пластины 310 в вертикальном направлении и может быть образован на верхней поверхности наружного периферийного участка 311 закрывающей пластины 310. Нижний выступ 335 для плотного контакта может перекрывать наружный периферийный участок 311 закрывающей пластины 310 в вертикальном направлении и может быть образован на нижней поверхности наружного периферийного участка 311 закрывающей пластины 310.

[0100] Прокладка 330 может иметь вертикально симметричную конструкцию. То есть, прокладка 330 может иметь вертикально симметричную конструкцию относительно центральной плоскости СР, проходящей через центр в вертикальном направлении или направлении высоты прокладки 330 (например, зеркальную форму, симметричную относительно центральной плоскости СР, проходящей через центр в вертикальном направлении или направлении высоты прокладки 330). В этом случае, поскольку вертикальная направленность прокладки 330 исключена, сборка прокладки 330 и закрывающей пластины 310 может быть упрощена.

[0101] Верхний выступ 333 для плотного контакта может иметь форму, которая загнута вверх или выступает вверх от концевого участка центрального элемента 331. Верхний выступ 333 для плотного контакта имеет кольцеобразную форму, которая непрерывно проходит по кольцеобразному центральному элементу 331 или по окружности закрывающей пластины 310 на виде сверху и может быть выполнен с возможностью вхождения в непрерывный контакт с верхней пластиной 210 по направлению ее прохождения. Когда узел 300 крышки установлен на устройстве 10 для приготовления пищи, внешнее усилие, действующее вниз от контактной поверхности между верхним выступом 333 для плотного контакта и верхней пластиной 210, приложено к верхнему выступу 333 для плотного контакта прокладки 330, так что верхний участок прокладки 330 (т.е., участок прокладки 300 на наружном периферийном участке 311 закрывающей пластины 310) может быть упруго деформирован. Под действием упругой восстанавливающей силы упруго деформированной прокладки 330 верхний выступ 333 для плотного контакта может находиться в плотном контакте с верхней пластиной 210. Верхний выступ 333 для плотного контакта обеспечивает плотный контакт с верхней пластиной 210 для предотвращения образование зазора между верхней пластиной 210 и прокладкой 330, и обеспечивает блокировку пара, генерируемого во время процесса приготовления пищи с использованием устройства 10 для приготовления пищи, от утечки через зазор между верхней пластиной 210 и прокладкой 330. упаковка 330.

[0102] Нижний выступ 335 для плотного контакта может иметь форму, которая загнута вниз или выступает вниз от концевого участка центрального элемента 331. Нижний выступ 335 для плотного контакта имеет кольцеобразную форму, которая непрерывно проходит по кольцеобразному центральному элементу 331 или окружности закрывающей пластины 310 на виде сверху и может быть выполнен с возможностью вхождения в непрерывный контакт с внутренней емкостью 110 по направлению его прохождения. Когда узел 300 крышки установлен на устройстве 10 для приготовления пищи, внешнее усилие, действующее вверх от контактной поверхности между нижним выступом 335 для плотного контакта и внутренней емкостью 110, приложено к нижнему выступу 335 для плотного контакта прокладки 330, так что нижний участок прокладки 330 (то есть, участок прокладки 330 под наружным периферийным участком 311 закрывающей крышки 310) может быть упруго деформирован. По действием упругой восстанавливающей силы упруго деформированной прокладки 330 нижний выступ 335 для плотного контакта может находиться в плотном контакте с внутренней емкостью 110. Нижний выступ 335 для плотного контакта обеспечивает плотный контакт с внутренней емкостью 110 для предотвращения образования зазора между внутренней емкостью 110 и прокладкой 330, и обеспечивает блокировку пара, генерируемого во время процесса приготовления пищи с использованием устройства 10 для приготовления пищи, от утечки через зазор между внутренней емкостью 110 и прокладкой 330.

[0103] Прокладка 330 может включать в себя, по меньшей мере, одну верхнюю воздушную канавку 341, образованную на верхней поверхности 331U центрального элемента 331 (т.е. поверхности, обращенной к верхней пластине 210). По меньшей мере, одна верхняя воздушная канавка 341 может, в общем, проходить в направлении от центра закрывающей пластины 310 или радиальном направлении и может проходить, в общем, линейно. Верхняя воздушная канавка 341 не образована в верхнем выступе 333 для плотного контакта, который находится в непрерывном контакте с верхней пластиной 210 для образования непрерывного уплотненного участка между прокладкой 330 и верхней пластиной 210. Например, верхняя воздушная канавка 341 может проходить линейно от концевого участка, расположенного на расстоянии от контактного участка между верхним выступом 333 для плотного контакта и верхней пластиной 210, к наружной поверхности 331S центрального элемента 331.

[0104] Например, прокладка 330 может включать в себя одну верхнюю воздушную канавку 341 или может включать в себя множество верхних воздушных канавок 341, расположенных на расстоянии друг от друга по направлению окружности прокладки 330. Когда прокладка 330 содержит множество верхних воздушных канавок 341, множество верхних воздушных канавок 341 может быть расположено на равном расстоянии друг от друга. То есть, расстояние в направлении по окружности между двумя соседними верхними воздушными канавками 341 может быть постоянным.

[0105] Прокладка 330 может включать в себя, по меньшей мере, одну нижнюю воздушную канавку 343, образованную на нижней поверхности 331L центрального элемента 331 (т.е., поверхности, обращенной к внутренней емкости 110). По меньшей мере, одна нижняя воздушная канавка 343 может, в целом, проходить в направлении от центра закрывающей пластины 310, или радиальном направлении и может проходить, как правило, линейно. Нижняя воздушная канавка 343 не образована в нижнем выступе 335 для плотного контакта, который находится в непрерывном контакте с внутренней емкостью 110, образуя непрерывный уплотненный участок между прокладкой 330 и внутренней пластиной 110. Например, нижняя воздушная канавка 343 может линейно проходить от концевого участка, расположенного на расстоянии от контактного участка между нижним выступом 335 для плотного контакта и внутренней емкостью 110, к наружной поверхности 331S центрального элемента 331.

[0106] Например, прокладка 330 может включать в себя одну нижнюю воздушную канавку 343 или может включать в себя множество нижних воздушных канавок 343, расположенных на расстоянии друг от друга в направления по окружности прокладки 330. Когда прокладка 330 включает в себя множество нижних воздушных канавок 343, множество нижних воздушных канавок 343 может находиться на равном расстоянии друг от друга. То есть, расстояние в направлении по окружности между двумя соседними нижними воздушными канавками 343 может быть постоянным.

[0107] Прокладка 330 может дополнительно включать в себя соединительную канавку 345, проходящую от одного концевого участка верхней воздушной канавки 341, выполненной на верхней поверхности 331U центрального элемента 331, к одному концевому участку нижней воздушной канавки 343, выполненной на нижней поверхности 331L центрального элемента 331. Соединительная канавка 345 может быть выполнена на наружной поверхности 331S центрального элемента 331 и может проходить, как правило, в вертикальном направлении, соединяя верхнюю воздушную канавку 341 и нижнюю воздушную канавку 343 друг с другом. Поскольку верхняя воздушная канавка 341 и нижняя воздушная канавка 343 соединены друг с другом с помощью соединительной канавки 345, прокладка 330 может содержать канавку, которая начинается от точки на нижнем участке прокладки 330 рядом с нижним выступом 335 для плотного контакта, и непрерывно проходит к точке на верхнем участке прокладки 330 рядом с верхним выступом 333 для плотного контакта.

[0108] Прокладка 330 может включать в себя, по меньшей мере, одну верхнюю вспомогательную канавку 347, выполненную на верхней поверхности 331U центрального элемента 331 (то есть, поверхности, обращенной к верхней пластине 210). По меньшей мере, одна верхняя вспомогательная канавка 347 может, как правило, проходить в направлении от центра закрывающей пластины 310, или радиальном направлении и может проходить, как правило, линейно. Верхняя вспомогательная канавка 347 не образована в верхнем выступе 333 для плотного контакта, который находится в непрерывном контакте с верхней пластиной 210, образуя непрерывный уплотненный участок между прокладкой 330 и верхней пластиной 210. Например, верхняя вспомогательная канавка 347 может проходить от точки, расположенной на заданном расстоянии от верхнего выступа 333 для плотного контакта или от границы раздела между центральным элементом 331 и верхним выступом 333 для плотного контакта, к наружной поверхности 331S центрального элемента 331.

[0109] Например, прокладка 330 может включать в себя одну верхнюю вспомогательную канавку 347 или может включать в себя множество верхних вспомогательных канавок 347, расположенных на расстоянии друг от друга в направления по окружности прокладки 330. Например, множество верхних вспомогательных канавок 347 может быть образовано между двумя верхними воздушными канавками 341, расположенными рядом друг с другом в направлении по окружности прокладки 330.

[0110] Глубина верхней вспомогательной канавки 347 может быть меньше глубины верхней воздушной канавки 341, и горизонтальная ширина (т.е., ширина в направления по окружности прокладки 330) и длина прохождения (т.е., длина, проходящая в радиальном направлении прокладки 330 или в направлении от центра прокладки 330) верхней вспомогательной канавки 347 может быть меньше горизонтальной ширины и длины прохождения верхней воздушной канавки 341, соответственно.

[0111] Прокладка 330 может включать в себя, по меньшей мере, одну нижнюю вспомогательную канавку 349, выполненную на нижней поверхности 331L центрального элемента 331 (то есть, поверхности, обращенной к внутренней емкости 110). По меньшей мере, одна нижняя вспомогательная канавка 349 может, в общем, проходить в направлении от центра закрывающей пластины 310 или радиальном направлении и может проходить, в общем, линейно. Нижняя вспомогательная канавка 349 не выполнена в нижнем выступе 335 для плотного контакта, который находится в непрерывном контакте с внутренней емкостью 110, образуя непрерывный уплотненный участок между прокладкой 330 и внутренней пластиной 110. Например, нижняя вспомогательная канавка 349 может проходить от точки, расположенной на заданном расстоянии от нижнего выступа 335 для плотного контакта или от границы раздела между центральным элементом 331 и нижним выступом 335 для плотного контакта, к наружной поверхности 331S центрального элемента 331.

[0112] Например, прокладка 330 может включать в себя одну нижнюю вспомогательную канавку 349 или может включать в себя множество нижних вспомогательных канавок 349, расположенных на расстоянии друг от друга в направлении по окружности прокладки 330. Например, множество нижних вспомогательных канавок 349 может быть выполнено между двумя нижними воздушными канавками 343, расположенными рядом друг с другом в направлении по окружности насадки 330.

[0113] Глубина нижней вспомогательной канавки 349 может быть меньше глубины нижней воздушной канавки 343, и горизонтальная ширина (т.е., ширина по направлению вдоль окружности прокладки 330) и длина прохождения (т.е., длина, проходящая в радиальном направлении прокладки 330 или в направлении от центра прокладки 330) нижней вспомогательной канавки 349 может быть меньше горизонтальной ширины и длины прохождения нижней воздушной канавки 343, соответственно.

[0114] В отличие от верхней воздушной канавки 341 и нижней воздушной канавки 343, соединенных друг с другом с помощью соединительной канавки 345, верхняя вспомогательная канавка 347 и нижняя вспомогательная канавка 349 могут не соединяться друг с другом.

[0115] Когда прокладка 330 имеет вертикально симметричную конструкцию, количество и расположение верхних воздушных канавок 341 (например, расстояние между соседними верхними воздушными канавками 341) могут быть такими же, что и количество и расположение нижних воздушных канавок 343, и количество и расположение верхних вспомогательных канавок 347 могут быть такими же, что и количество и расположение нижних вспомогательных канавок 349.

[0116] Фиг. 18 - вид в разрезе участка устройства для приготовления пищи, включающего в себя узел 300 крышки. Фиг. 19 - увеличенный вид области, обозначенной «XIX» на фиг.18.

[0117] Как показано на фиг.18 и 19 и на фиг.1 и 13-17, узел 300 крышки может быть закреплен с возможностью съема на крышке 200 основного корпуса. Узел 300 крышки может быть закреплен на крышке 200 основного корпуса путем вставки крепежной опоры 282, выступающей вниз от верхней пластины 210, в установочную канавку 321 в ручке 320. Когда узел 300 крышки закреплен на крышке 200 основного корпуса, узел 300 крышки может перемещаться вместе с верхней пластиной 210 при перемещении верхней пластины 210. Когда узел 300 крышки закреплен на крышке 200 основного корпуса, прокладка 330 узла 300 крышки расположена между верхней пластиной 210 и внутренней емкостью 110 и блокирует утечку пара через зазор между верхней пластиной 210 и внутренней емкостью 110. Например, прокладка 330 узла 300 крышки может быть выполнена с возможностью блокировки утечки пара через зазор между верхней пластиной 210 и внутренней емкостью 110 путем уплотнения между верхней пластиной 210 и внутренней емкостью 110.

[0118] Во время приготовления пищи в устройстве 10 для приготовления пищи, когда верхний выступ 333 для плотного контакта находится в плотном контакте с верхней пластиной 210, первая область SA, окруженная верхним участком прокладки 300 и верхней пластиной 210, может быть образована рядом с контактным участком между верхним выступом 333 для плотного контакта и верхней пластиной 210. Первая область SA может включать в себя область между верхней поверхностью 331U центрального элемента 331 и верхней пластиной 210. Верхняя воздушная канавка 341, выполненная на поверхности прокладки 330, обращенной к верхней пластине 210, заставляет наружную область снаружи прокладки 330 или снаружи внутренней емкости 110 сообщаться с первой областью SA для обеспечения прохождения воздуха между первой областью SA и наружной областью снаружи прокладки 330 или снаружи внутренней емкости 110.

[0119] В качестве сравнительного примера, когда прокладка 330 не имеет верхней воздушной канавки 341, в первой области SA может быть образован вакуум во время приготовления пищи в устройстве 10 для приготовления пищи. В этом случае прокладка 330 может быть прочно закреплена на верхней пластине 210, и, таким образом, усилие, необходимое для отделения прокладки 330 и верхней пластины 210 друг от друга после завершения приготовления пищи, может увеличиться, и прокладка 330 может деформироваться и изнашиваться под действием усилия, приложенного к прокладки 330 для отделения прокладки 330 и верхней пластины 210 друг от друга. Вследствие этой деформации и износа прокладки 330 могут ухудшиться уплотняющие характеристики прокладки 330.

[0120] Кроме того, во время приготовления пищи в устройстве 10 для приготовления пищи, когда нижний выступ 335 для плотного контакта находится в плотном контакте с внутренней емкостью 110, может быть образована вторая область SB, окруженная нижним участком прокладки 330 и внутренней емкостью 110. Вторая область SB может включать в себя область между нижней поверхностью 331L центрального элемента 331 и внутренней емкостью 110. Нижняя воздушная канавка 343, образованная на поверхности прокладки 330, обращенной к внутренней емкости 110, заставляет наружную область снаружи прокладки 330 или снаружи внутренней емкости 110 сообщаться со второй областью SB для обеспечения прохождения воздуха между второй областью SB и наружной областью снаружи прокладки 330 или снаружи внутренней емкости 110.

[0121] в качестве сравнительного примера, когда прокладка 330 не имеют нижней воздушной канавки 343, вакуум может быть образован во второй области SB при приготовлении пищи в устройстве 10 для приготовления пищи. В этом случае, поскольку прокладка 330 прочно закреплена на внутренней емкости 110, усилие, необходимое для отделения прокладки 330 и внутренней емкости 110 друг от друга, увеличивается при открытии крышки 200 основного корпуса, и прокладка 300 может быть деформирована и изношена под действием усилия, приложенного к прокладке 330 для отделения прокладки 330 и внутренней емкости 110 друг от друга. Вследствие этой деформации и износа прокладки 330 ее уплотняющие характеристики могут ухудшиться.

[0122] Однако в вариантах осуществления настоящего раскрытия, поскольку верхняя воздушная канавка 341 обеспечивает прохождение воздуха между первой областью SA и наружной областью снаружи прокладки 330, и нижняя воздушная канавка 343 обеспечивает прохождение воздуха между второй областью SB и наружной областью снаружи прокладки 330, во время приготовления пищи в устройстве 10 для приготовления пищи можно предотвратить образование вакуума в первой области SA и/или во второй области SB. Соответственно, можно предотвратить деформацию и износ прокладки 330, которые могут быть вызваны вакуумом, образованным в первой области SA и/или во второй области SB.

[0123] Кроме того, в вариантах осуществления настоящего раскрытия верхняя вспомогательная канавка 347, образованная на поверхности прокладки 330, обращенной к верхней пластине 210, может использоваться для дополнительного подавления вакууму от образования между верхним участком прокладки 330 и верхней пластиной 210 вместе с верхней воздушной канавкой 341, и нижняя вспомогательная канавка 349, образованная на поверхности прокладки 330, обращенной к внутренней емкости 110, может использоваться для дополнительного подавления вакуума от образования между нижним участком прокладки 330 и внутренней емкостью 110 вместе с нижней воздушной канавкой 343.

[0124] в примерах осуществления устройство 10 для приготовления пищи может включать в себя пружину 288, установленную на верхней пластине 210 и выполненную с возможностью создания направленной вниз упругой восстанавливающей силы. Пружина 288 установлена, например, на опорной стойке 229, установленной на верхней пластине 210 и может создавать упругую восстанавливающую силу, которая прижимает верхнюю пластину 210 вниз. То есть, пружина 288 может быть выполнена с возможностью упругого поддержания верхней пластины 210 в направлении от поднятого положения верхней пластины 210 к опущенному положению. Пружина 288 может включать в себя, например, пружину 288 сжатия. Множество пружин 288, которые расположены симметрично относительно центра верхней пластины 210, может быть установлено на верхней пластине 210, так что упругая восстанавливающая сила, создаваемая пружинами 288, действует, как правило, равномерно на всю верхнюю пластину 210.

[0125] Пружины 288 предотвращают деформацию и повреждение верхней пластины 210 и/или крышки 200 основного корпуса посредством поглощения силы, действующей на верхнюю пластину 210 и/или крышку 200 основного корпуса, когда давление во внутренней емкости 110 является высоким. Кроме того, пружины 288 могут упруго поддерживать верхнюю пластину 210 и прокладку 330 в направлении от поднятого положения верхней пластины 210 к опущенному положению. В этом случае прокладка 330, расположенная между верхней пластиной 210 и внутренней емкостью 110, может сжиматься под действием упругой восстанавливающей силы, создаваемой пружинами 288. За счет упругой восстанавливающей силы, создаваемой пружинами 288, даже при высоком давлении во внутренней емкости 110 прокладка 330, расположенная между внутренней емкостью 110 и верхней пластиной 210, может сжиматься до соответствующего уровня.

[0126] В соответствии с примерами осуществления настоящего раскрытия узел 300 крышки закреплен с возможностью съема на крышке 200 основного корпуса устройства 10 для приготовления пищи, и прокладка 330 узла 300 крышки предотвращает образование вакуума в области между прокладкой 330 и верхней пластиной 210 и в области между прокладкой 330 и внутренней емкостью 110, так что можно предотвратить приложение чрезмерного внешнего усилия к прокладке 330 в процессе отделения прокладки 330 от крышки 200 основного корпуса и/или внутренней емкости 110. Соответственно, предотвращены деформация и износ прокладки 330, так что уплотняющие характеристики прокладки 330 могут быть улучшены и, в конечном счете, качество приготовления пищи в устройстве 10 для приготовления пищи может быть повышено.

[0127] Как описано выше, примеры осуществления были раскрыты на чертежах и в описании. Варианты осуществления были описаны с использованием специальных терминов в настоящем описании, но эти термины были использованы только для описания технических идей настоящего раскрытия и не используются для ограничения значения терминов или объема настоящего раскрытия, определенного в формуле изобретения. Следовательно, специалист в данной области техники должен понимать, что возможны различные модификации и эквивалентные другие варианты осуществления из этих вариантов осуществления. Следовательно, истинный технический объем правовой охраны настоящего раскрытия должен быть определен на основании технических идей прилагаемой формулы изобретения.

Изобретение относится к устройству для приготовления пищи, включающему в себя основной корпус, внутреннюю емкость, размещенную в основном корпусе, и крышку основного корпуса, соединенную с основным корпусом и выполненную с возможностью закрытия внутренней емкости, при этом крышка основного корпуса включает в себя верхнюю пластину, выполненную с возможностью закрытия внутренней емкости, поворотную крышку, расположенную на верхней пластине с возможностью поворота по окружности верхней пластины, блокирующую конструкцию, содержащую зацепляющий выступ, выполненный c возможностью зацепления c фланцем внутренней емкости, причем блокирующая конструкция выполнена c возможностью линейного перемещения между блокирующим положением и разблокирующим положением одновременно c поворотом поворотной крышки, причем блокирующее положение является положением, в котором зацепляющий выступ перекрывает фланец внутренней емкости в вертикальном направлении, и разблокирующее положение является положением, которое расположено на расстоянии наружу от блокирующего положения в радиальном направлении, и нажимной скользящий элемент, выполненный с возможностью упругого поддержания блокирующей конструкции в направлении от блокирующего положения к разблокирующему положению. Технический результат настоящего изобретения заключается в возможности поддержания высокого давления во внутренней емкости устройства для приготовления пищи за счет эффективного уплотнения области внутри нее. 4 з.п. ф-лы, 19 ил.

1. Устройство для приготовления пищи, содержащее:

основной корпус;

внутреннюю емкость, размещенную в основном корпусе; и

крышку основного корпуса, соединенную с основным корпусом и выполненную с возможностью закрытия внутренней емкости,

причем крышка основного корпуса содержит:

верхнюю пластину, выполненную с возможностью закрытия внутренней емкости;

опорную пластину, расположенную на верхней пластине;

поворотную крышку, включающую направляющую канавку, проходящую в изогнутой форме вдоль направления поворота и расположенную на верхней пластине с возможностью поворота по окружности верхней пластины;

блокирующую конструкцию, содержащую зацепляющий выступ, выполненный с возможностью зацепления c фланцем внутренней емкости, соединительную пластину, соединенную с элементом зацепляющего выступа и направляющего выступа, вставленного в направляющую канавку, причем блокирующая конструкция выполнена с возможностью линейного перемещения между блокирующим положением и разблокирующим положением в сочетании с поворотом поворотной крышки, причем блокирующее положение является положением, в котором зацепляющий выступ перекрывает фланец внутренней емкости в вертикальном направлении, и разблокирующее положение является положением, которое разнесено наружу от блокирующего положения в радиальном направлении; и

нажимной скользящий элемент, выполненный с возможностью упругого поддержания блокирующей конструкции в направлении от блокирующего положения к разблокирующему положению,

причем нажимной скользящий элемент содержит:

неподвижный элемент, выполненный с возможностью зацепления соединительной пластиной,

подвижный элемент, включающий зацепляющий крючок, зацепляющийся с зацепляющим элементом неподвижного элемента и выполненный с возможностью линейного перемещения внутри неподвижного элемента, причем подвижный элемент находится в контакте с блокирующей конструкцией; и

пружину, обеспеченную между неподвижным элементом и подвижным элементом для обеспечения восстанавливающего усилия для перемещения подвижного элемента в направлении от центра поворотной крышки.

2. Устройство для приготовления пищи по п.1, в котором направляющая канавка содержит первый участок, разнесенный на первое расстояние от центра поворотной крышки, и второй участок, разнесенный от центра поворотной крышки на расстояние, превышающее первое расстояние,

блокирующая конструкция расположена в блокирующем положении, в то время как направляющий выступ расположен на первом участке направляющей канавки, и

блокирующая конструкция перемещается между блокирующим положением и разблокирующим положением, в то время как направляющий выступ перемещается на втором участке направляющей канавки.

3. Устройство для приготовления пищи по п.2, дополнительно содержащее

регулирующий клапан, содержащий цилиндр, содержащий канал потока, сообщающийся с областью для размещения во внутренней емкости, и грузик, выполненный с возможностью открытия/закрытия канала потока в цилиндре в зависимости от давления пара во внутренней емкости, и

подъемный штифт, выполненный с возможностью подъема и опускания между нижним положением штифта и верхним положением штифта в зависимости от угла поворота поворотной крышки,

причем подъемный штифт расположен в верхнем положении штифта для подъема грузика таким образом, что выходное отверстие канала потока в цилиндре принудительно открыто.

4. Устройство для приготовления пищи по п.3, в котором подъемный штифт расположен в нижнем положении штифта, в то время как направляющий выступ перемещается на первом участке направляющей канавки, и

причем подъемный штифт расположен в верхнем положении штифта, в то время как направляющий выступ перемещается на втором участке направляющей канавки.

5. Устройство для приготовления пищи по п.1, дополнительно содержащее узел крышки, закрепленный с возможностью съема на крышке основного корпуса,

причем крышка основного корпуса дополнительно содержит крепежную опору, выступающую вниз от верхней пластины, и

причем узел крышки содержит:

закрывающую пластину, выполненную с возможностью закрытия внутренней емкости;

прокладку, соединенную с окружностью закрывающей пластины и имеющую кольцеобразную форму, проходящую по окружности закрывающей пластины, и расположенную между внутренней емкостью и верхней пластиной, причем прокладка выполнена с возможностью уплотнения зазора между внутренней емкостью и верхней пластиной; и

ручку, расположенную на центральном участке крышки и содержащую установочную канавку, в которую вставлена крепежная опора, и

причем прокладка содержит:

кольцеобразный центральный элемент, содержащий крепежную канавку, в которую вставлена закрывающая пластина, и проходящий по окружности закрывающей пластины;

верхний выступ для плотного контакта, проходящий внутрь от центрального элемента с возможностью наклона вверх и имеющий кольцеобразную форму, проходящую вдоль центрального элемента, причем верхний выступ для плотного контакта находится в непрерывном контакте с верхней пластиной;

нижний выступ для плотного контакта, проходящий внутрь от центрального элемента с возможностью наклона вниз и имеющий кольцеобразную форму, проходящую по центральному элементу, причем нижний выступ для плотного контакта находится в непрерывном контакте с внутренней емкостью;

по меньшей мере, одну верхнюю воздушную канавку, образованную на верхней поверхности центрального элемента; и

по меньшей мере, одну нижнюю воздушную канавку, образованную на нижней поверхности центрального элемента.
