КЛАПАН ОБРАТНЫЙ Российский патент 2025 года по МПК F16K15/02 F16K15/12

Описание патента на изобретение RU2837294C1

Изобретение относится к обратным клапанам и может быть использовано в области энергетического машиностроения.

Известен «Обратный клапан» (патент RU №132153 U1, МПК F16K 15/06, опубл. 10.09.2013), содержащий корпус с размещенными в нем каналами впуска и выпуска рабочего тела, запирающим элементом и направляющими устройствами для запирающего элемента, одновременно являющимися узлами демпфирования, при этом последние размещены со стороны входа и со стороны выхода рабочего тела и выполнены в виде стрежня и полого цилиндра, входящих в другой цилиндр, закрытые с одной стороны, причем стержень и цилиндры расположены на одной оси с запирающим элементом с образованием двух демпферных полостей, а запирающий элемент выполнен в виде тарелки, установленной под узлами демпфирования.

Недостатками данного клапана являются:

- отсутствует возможность регулирования давления открытия клапана;

- при работе требуется выдавить жидкость в направляющих устройствах, что увеличивает время срабатывания и давление открытия;

- существует зазор между стержнем и полым цилиндром, из-за этого возможно отклонение хода тарелки от оси, что вызывает плохое уплотнение между тарелкой и корпусом.

Наиболее близким по технической сущности является «Клапан» (патент RU №300698, МПК F16K 17/00, опубл. 17.04.1971), включающий корпус, запорный орган, например, шарик, поджатый к седлу упругим элементом, выполненным в виде плоской пластины с разрезами в центральной части, образующими пружинящие лепестки. При повышении давления в емкости выше допустимого запорный шарик отжимается от седла корпуса, открывая проход рабочей среде.

Недостатками данного клапана являются:

- невозможность регулирования давления открытия без замены упругого элемента;

- при гидроударах рабочего тела возможен выход шарика из пружины, небольшой ход запорного органа при открытии из-за применения пружины с лепестками.

Технической задачей предлагаемого изобретения является создание конструкции обратного клапана, позволяющей регулировать давления открытия.

Предлагаемый обратный клапан содержит корпус с седлом, крышки с входным и выходным патрубками, плоский упругий элемент - плоская мембрана с незамкнутыми прорезями и центровым отверстием, запорный орган, выполненный в виде тарели - диска с цилиндрическим выступом. В корпусе установлена при помощи резьбового соединения опора в виде крестовины с возможностью осевого перемещения при настройке давления открытия. У опоры с одной стороны выполнена кольцевая проточка, в которую устанавливается плоский упругий элемент - плоская мембрана с незамкнутыми прорезями и центровым отверстием. Мембрана центровым отверстием взаимодействует с цилиндрическим выступом запорного органа - тарели. Перекрестие крестовины является ограничением хода тарели.

Для возможности регулирования давления открытия, на опоре выполнен паз, с помощью специального инструмента возможно осевое перемещение.

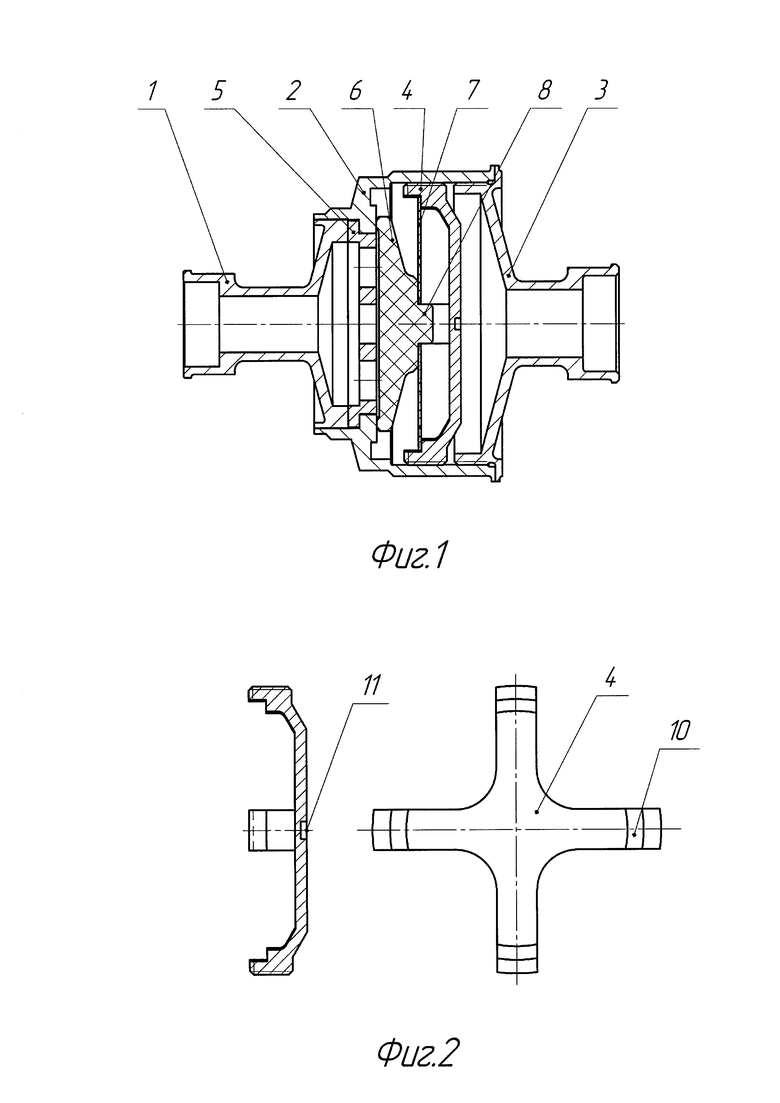

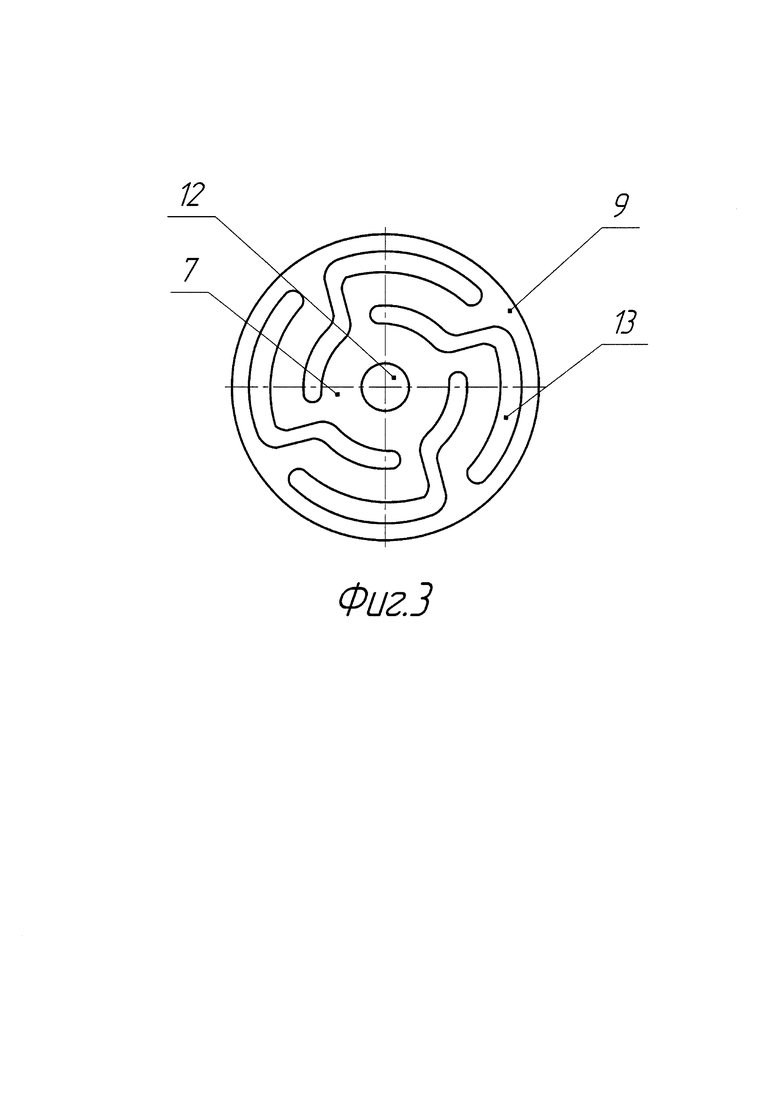

Сущность изобретения поясняется чертежами, на Фиг. 2 представлена опора в корпусе, на Фиг. 3 представлен плоский упругий элемент - плоская мембрана с незамкнутыми прорезями.

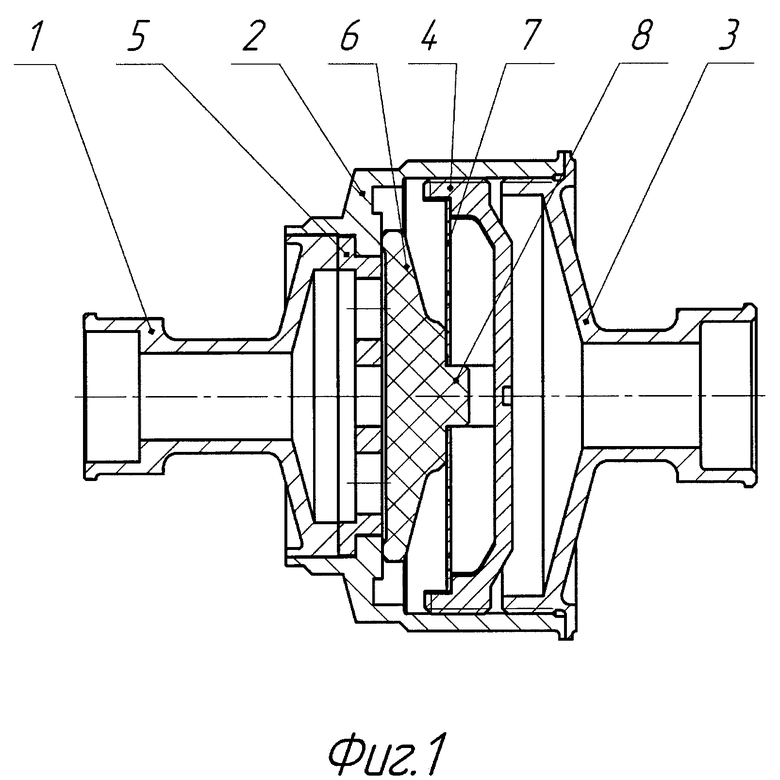

Обратный клапан состоит из: корпуса 2 (см. Фиг. 1), запорного органа, выполненного в виде тарели 6, крышки с входным патрубком 1, опоры 4, крышки с выходным патрубком 3, решетки 5 и плоским упругим элементом 7 - плоской мембраны с незамкнутыми прорезями и центровым отверстием. В корпус 2 установлена при помощи резьбового соединения опора в виде крестовины 4 с возможностью осевого перемещения при настройке давления открытия. На опоре 4 выполнена кольцевая проточка 10, в которую устанавливается плоский упругий элемент - плоская мембрана 7 с кольцевыми незамкнутыми прорезями 13, неперфорированными участками 9 и центровым отверстием 12, которое взаимодействует с цилиндрическим выступом 8 тарели 6. Так же перекрестие опоры 4 является ограничителем хода тарели. С помощью специального инструмента, взаимодействующим с пазом 11, выполненным на опоре 4, возможно регулировать давление открытия.

Похожие патенты RU2837294C1

название год авторы номер документа
КЛАПАН 2024
  • Горин Вячеслав Николаевич
  • Млынаржевская Наталья Сергеевна
  • Боева Вера Михайловна
  • Плечева Айжан Фанилевна
RU2839074C1
ПОРШНЕВАЯ МАШИНА 1993
  • Чикин Герман Германович
RU2093704C1
ПНЕВМОУПРАВЛЯЕМЫЙ ОТСЕЧНОЙ КЛАПАН 2024
  • Горин Вячеслав Николаевич
  • Каширин Анатолий Иванович
  • Млынаржевская Наталья Сергеевна
  • Смирнова Мария Ивановна
RU2839072C1
КЛАПАН ОБРАТНЫЙ ГИДРАВЛИЧЕСКИЙ С ПЛОСКИМ ТАРЕЛЬЧАТЫМ ЗАТВОРОМ МОДУЛЬНОГО ИСПОЛНЕНИЯ ДЛЯ ВСТРОЕННОГО МОНТАЖА 2003
  • Редько П.Г.
  • Таркаев С.В.
  • Амбарников А.В.
  • Чугунов А.С.
  • Нахамкес К.В.
  • Крячков Ю.В.
RU2250405C1
Устройство для впрыска топлива в двигатель внутреннего сгорания 1971
  • Конрад Экерт
  • Хайнрих Кнапп
  • Вильфрид Зауттер
  • Фолькхард Штейн
SU512721A4
ГАЗОВЫЙ КРАН-КЛАПАН В.И.КОЗИНА 1993
  • Козин Валентин Иванович
RU2056566C1
ГАЗОПЛОТНЫЙ КЛАПАН 1994
  • Архипов Л.И.
  • Богачев М.П.
  • Горяченко В.Ф.
  • Грищук Л.Г.
  • Даркович Е.Н.
  • Рыбин П.А.
RU2076980C1
КЛАПАН ОБРАТНЫЙ 2023
  • Горин Вячеслав Николаевич
  • Млынаржевская Наталья Сергеевна
  • Боева Вера Михайловна
  • Акимова Анна Вячеславовна
  • Иванова Татьяна Владимировна
RU2805268C1
КЛАПАН ОБРАТНЫЙ 2024
  • Горин Вячеслав Николаевич
  • Плечева Айжан Фанилевна
  • Млынаржевская Наталья Сергеевна
  • Каширин Анатолий Иванович
  • Каплина Юлия Николаевна
RU2828811C1
РЕГУЛИРУЮЩИЙ КЛАПАН 1995
  • Штефан Клеппнер
  • Хельмут Швеглер
  • Курт Франк
  • Вольфганг Бюзер
  • Уве Лисков
  • Лоренц Друту
RU2141055C1

Иллюстрации к изобретению RU 2 837 294 C1

Реферат патента 2025 года КЛАПАН ОБРАТНЫЙ

Изобретение относится к обратным клапанам и может быть использовано в области энергетического машиностроения. Обратный клапан содержит корпус с седлом, крышки с входным и выходным патрубками, плоский упругий элемент, запорный орган. В корпусе клапана установлена при помощи резьбового соединения опора, выполненная в виде крестовины, с возможностью осевого перемещения при настройке давления открытия, имеющая с одной стороны кольцевую проточку, а плоский упругий элемент - плоская мембрана с незамкнутыми прорезями и центровым отверстием, взаимодействующим с цилиндрическим выступом запорного органа в виде тарели, а перекрестие опоры является ограничением хода тарели. Изобретение направлено на создание конструкции обратного клапана, позволяющего регулировать давление открытия. 3 ил.

Формула изобретения RU 2 837 294 C1

Обратный клапан, содержащий корпус с седлом, крышки с входным и выходным патрубками, плоский упругий элемент, запорный орган и отличающийся тем, что в корпусе установлена при помощи резьбового соединения опора, выполненная в виде крестовины, с возможностью осевого перемещения при настройке давления открытия, имеющая с одной стороны кольцевую проточку, а плоский упругий элемент - плоская мембрана с незамкнутыми прорезями и центровым отверстием, взаимодействующим с цилиндрическим выступом запорного органа в виде тарели, а перекрестие опоры является ограничением хода тарели.
