Устройство для соединения патронных лент Российский патент 2025 года по МПК F42B39/10 F41A9/86

Изобретение относится к военной технике и может быть использовано при укладке боекомплекта автоматических пушек с ленточным питанием.

Известно устройство для соединения патронных лент (Патент РФ №2689011), являющееся аналогом заявленного решения. Устройство содержит корпус, на котором установлен досылатель, выполненный в виде рычага, один конец которого закреплен на корпусе, при этом, на досылателе установлены подпружиненные захваты, которые взаимодействуют с шарнирно закрепленными на досылателе кулачками, соединенными между собой тягой, а на корпусе установлена втулка, в которой с возможностью продольного перемещения закреплен досылатель посредством стержня, соединенного с эксцентриком, оборудованным рукояткой, а эксцентрик установлен в корпусе с помощью подшипников.

Недостаток устройства - невозможность его применения в полевых условиях без специального закрепления на жестком основании.

В качестве прототипа нами выбрано устройство для соединения патронных лент, описанное в патенте РФ №2135949. Оно содержит корпус, в котором шарнирно установлен досылатель, соединенный с помощью зацепа с винтом, взаимодействующим с гайкой, установленной в отверстии корпуса. При этом, гильза патрона установлена относительно звена с возможностью соприкосновения с зацепом звена. Носик патрона установлен в отверстии корпуса, имеющего винтовой привод с досылателем, опирающимся на верхнюю поверхность звена и выполненным в виде рычага. Один конец рычага шарнирно закреплен в корпусе. В средней части досылателя выполнены продольные пазы, в которых закреплена на осях ползушка с возможностью перемещения вдоль досылателя и своим выступом фиксирующая переднюю полку звена. На другом конце досылателя шарнирно установлен двуплечий рычаг-зацеп, одно плечо которого шарнирно закреплено в кронштейне винтового привода, установленного в проточке винта. Другое плечо выполнено в виде цилиндрической поверхности, взаимодействующей с плоскостью двуплечего рычага, шарнирно закрепленного в корпусе и фиксирующего другим плечом дно гильзы патрона.

Недостатком прототипа является большой момент сопротивления на рукоятке ручного привода.

Задачей предполагаемого изобретения является уменьшение момента сопротивления на рукоятке ручного привода и улучшение удобства работы с устройством.

Поставленная задача решается устройством для соединения патронных лент, которое содержит корпус, в котором на одном конце шарнирно установлен досылатель, соединенный с помощью зацепа с винтом, взаимодействующим с гайкой, установленной в верхнее отверстие корпуса, при этом, новым является то, что на нижнем конце винта закреплена ось, которая связана с досылателем, при этом на другом конце винта посредством резьбы зафиксирована гайка с буртиком, которая одновременно верхним торцом жестко скреплена с рукояткой, также последовательно за гайкой установлена втулка с пазами, таким образом, что буртик гайки помещен в пазы втулки, при этом зацеп соединен с рычагом, шарнирно закрепленным на другом конце корпуса.

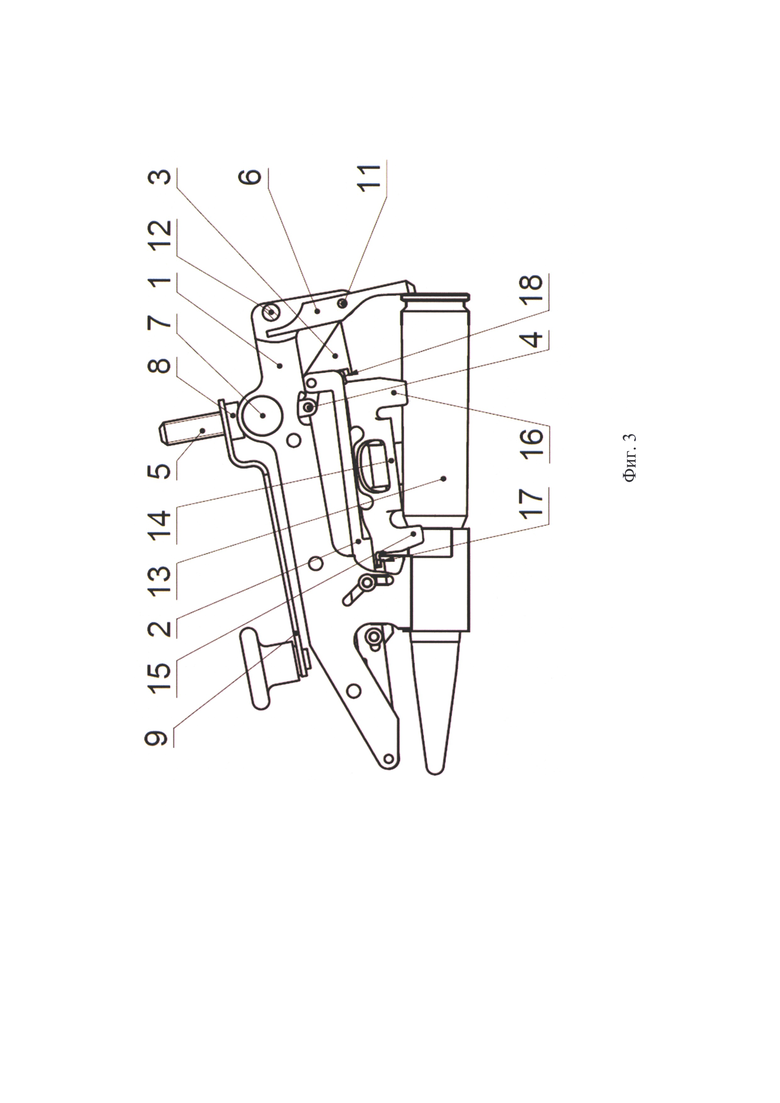

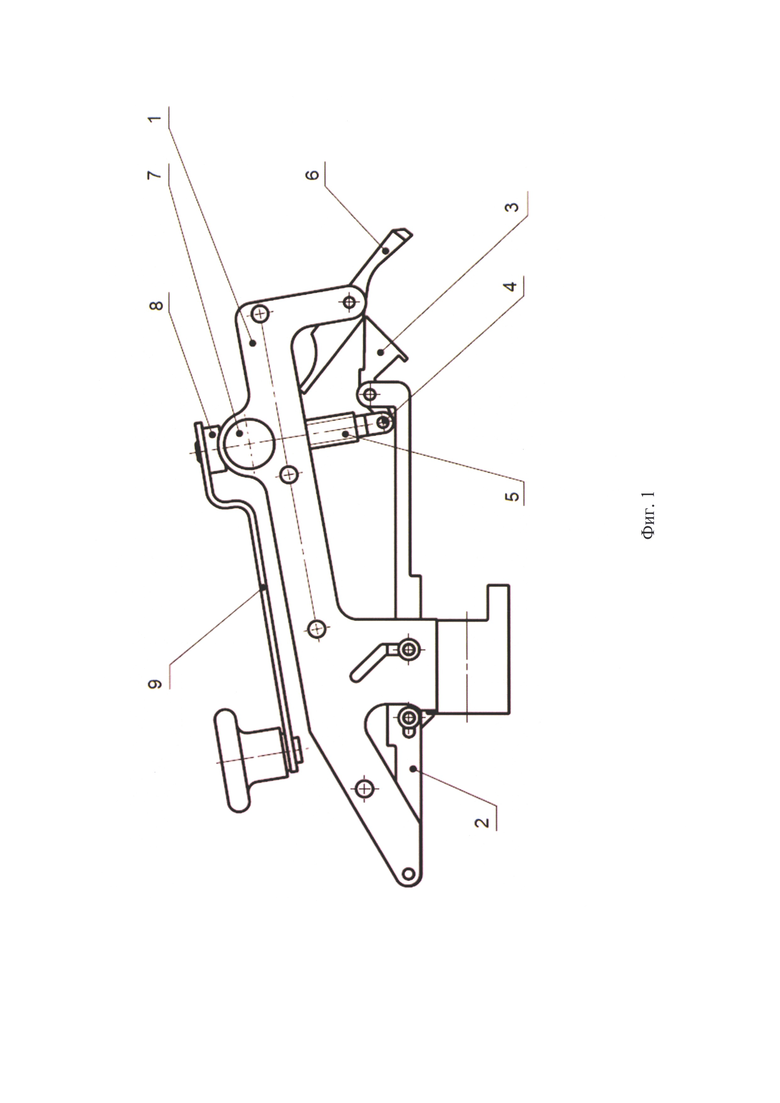

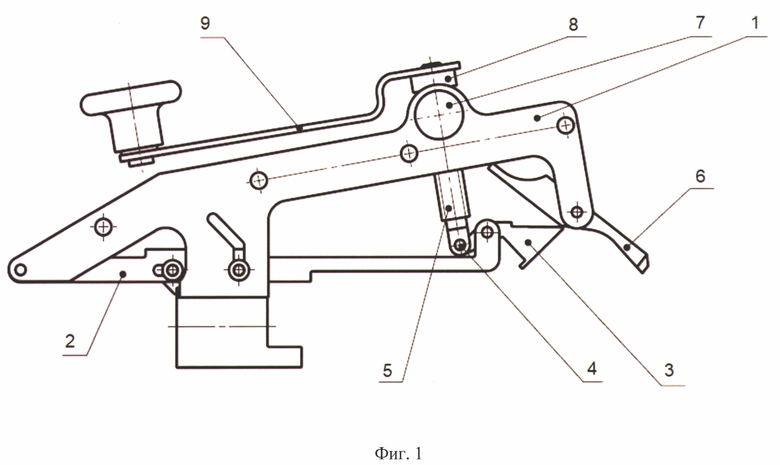

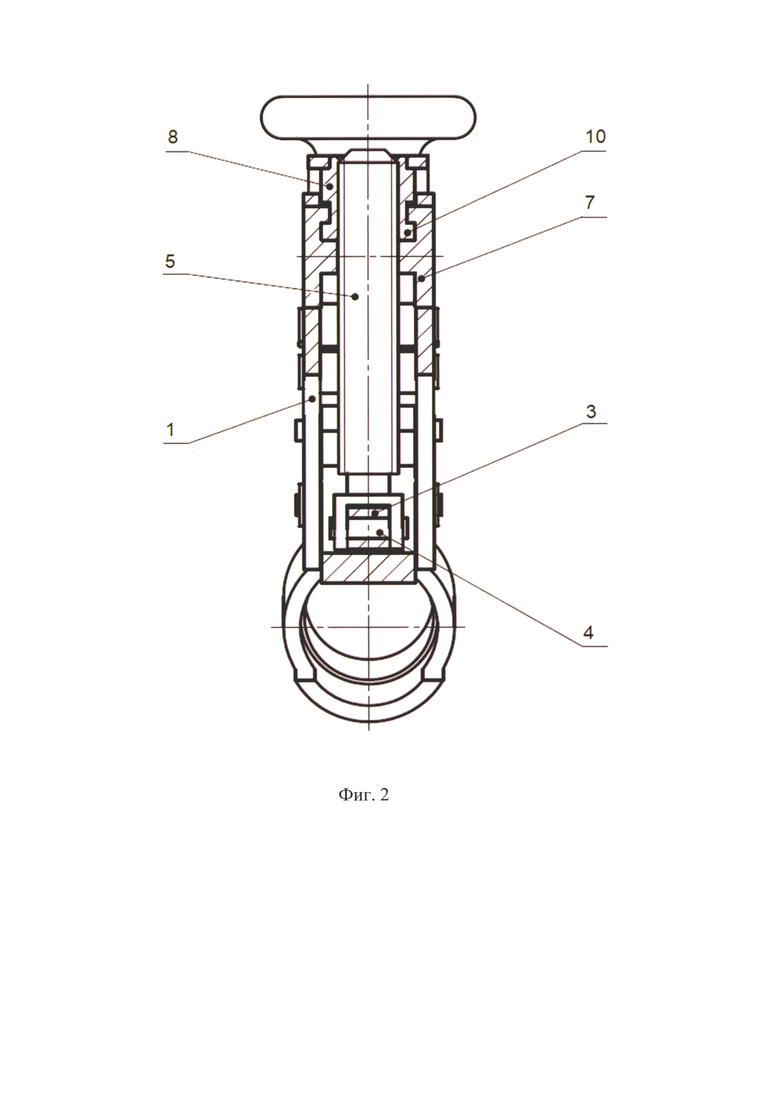

Предложенное техническое решение поясняется графическими материалами, где на фиг. 1 изображен общий вид устройства для соединения патронных лент, на фиг. 2 - разрез по оси винта, на фиг. 3 изображено исходное положение устройства с патроном и звеном перед соединением ленты.

Устройство для соединения патронных лент содержит корпус 1 в передней части которого шарнирно закреплен досылатель 2. На другом конце досылателя 2 установлен зацеп 3. Одно плечо зацепа 3 с помощью оси 4 связано с винтом 5, а другое взаимодействует с рычагом 6, шарнирно закрепленным на корпусе 1. Винт 5 установлен в отверстии втулки 7, которая размещена в отверстии корпуса 1. На винт 5 навинчена гайка 8, жестко скрепленная с рукояткой 9. Гайка 8 скреплена со втулкой 7 с помощью буртика 10. Буртик 10 удерживает гайку 8 от продольного перемещения, при этом гайка свободно поворачивается относительно втулки 7.

Устройство работает следующим образом. При сцеплении ленты в отверстие корпуса 1 помещается патрон 13 до упора. Рукоятка 9 с винтом 5 поворачивается против часовой стрелки. При этом досылатель 2 поворачивается и поднимается вверх. Зацеп 3, скрепленный с досылателем 2, нажимает на верхнее плечо рычага 6 и поворачивает его вокруг оси 11. Нижнее плечо рычага 6 упирается в дно гильзы и фиксирует патрон 13 в осевом направлении. Над патроном 13 устанавливается пустое звено 14, сцепленное с отрезком снаряженной ленты, при этом зацеп пустого звена сцепляется с другим отрезком ленты. При повороте рукоятки 9 по часовой стрелке, гайка 8 перемещает винт 5, который воздействует на зацеп 3 и поворачивает его относительно досылателя 2. Одновременно зацеп 3 нажимает на верхнее плечо рычага 6, который поворачивается до упора в перемычку 12. Досылатель 2 начинает поворачиваться и нажимает на пустое звено 14. Пустое звено 14 своими пружинными лапками 15 и 16 захватывает патрон 13. Наличие патрона в звене ленты препятствует самопроизвольному расцеплению ленты. При воздействии задних лапок 16 звена на коническую поверхность гильзы патрона возникает продольная сила, которая стремится сдвинуть патрон назад. Для устранения указанного сдвига и сохранения контрольного размера между передней полкой 17 звена и дном гильзы служит рычаг 6, который в процессе захвата лапками звена патрона удерживается зацепом 3.

При расцеплении ленты рукоятка 9 поворачивается против часовой стрелки. Зацеп 3 с досылателем 2 захватывают звено за полки 17 и 18. Звено поднимается вверх относительно патрона. Пружинные лапки 15 и 16 звена освобождают патрон, после чего лента расцепляется. За счет того, что винт 5 совершает только возвратно-поступательное движение, появилась возможность исключить из конструкции кронштейн, установленный в проточке винта 5. Это значительно уменьшило момент сопротивления повороту рукоятки.

Таким образом, предложенное техническое решение позволило уменьшить момент сопротивления на рукоятке винтового привода устройства для соединения патронных лент.

Изобретение относится к устройству для соединения патронных лент. Техническим результатом является уменьшение момента сопротивления на рукоятке ручного привода. Устройство содержит корпус, в котором на одном конце шарнирно установлен досылатель. Досылатель соединен с помощью зацепа с винтом, взаимодействующим с гайкой. Гайка установлена в верхнее отверстие корпуса. На нижнем конце винта закреплена ось, которая связана с досылателем. На другом конце винта посредством резьбы зафиксирована гайка с буртиком, которая одновременно верхним торцом жестко скреплена с рукояткой. Также последовательно за гайкой установлена втулка с пазами таким образом, что буртик гайки помещен в пазы втулки. Зацеп соединен с рычагом, шарнирно закрепленным на другом конце корпуса. 3 ил.

Устройство для соединения патронных лент, содержащее корпус, в котором на одном конце шарнирно установлен досылатель, соединенный с помощью зацепа с винтом, взаимодействующим с гайкой, установленной в верхнее отверстие корпуса, отличающееся тем, что на нижнем конце винта закреплена ось, которая связана с досылателем, при этом на другом конце винта посредством резьбы зафиксирована гайка с буртиком, которая одновременно верхним торцом жестко скреплена с рукояткой, также последовательно за гайкой установлена втулка с пазами таким образом, что буртик гайки помещен в пазы втулки, при этом зацеп соединен с рычагом, шарнирно закрепленным на другом конце корпуса.
