Устройство складывания медицинских салфеток Российский патент 2025 года по МПК A61F13/01 B65H45/12

Область техники

Изобретение относится к медицине и может быть использовано для изготовления медицинских марлевых салфеток, используемых, например, медсестрой для обработки кожных покровов в медицинских учреждениях.

В настоящее время во многих медицинских учреждениях, а именно: в процедурных, перевязочных кабинетах, операционных блоках, используются марлевые салфетки, изготавливаемые вручную медицинскими сестрами. Как показал практический опыт работы медицинской сестры, ежедневно она тратит 20% рабочего времени на изготовление марлевых салфеток. Существующие современные автоматические машины для складывания хирургических салфеток разработаны только для промышленных предприятий. Возникла необходимость создания портативного настольного малогабаритного устройства, работающего от аккумулятора или с возможностью подключения к персональному компьютеру или к электрической сети, позволяющего в полуавтоматическом режиме выполнить работу медицинской сестры по формированию медицинской салфетки с целью сокращения времени.

Уровень техники

Известен автомат для складывания плоских изделий (авторское свидетельство 676523, заявл. 19.05.77, опубл. 30.07.79, МКТУ B65H45/28, B65B11/28, D06C27/00 A61F 13//00, авторов: Лысенко В.Н, Гирко В.И, Антоненко П.Д, заявитель: Ждановский филиал Специального проектного-конструкторского бюро медицинской промышленности), содержащий устройство продольного складывания, устройство поперечного складывания.

Известно устройство для складывания плоских изделий (авторское свидетельство 819026, заявл. 03.07.78, опубл. 07.04.81, МКТУ B65H45/00, авторов: Л.П. Суднев, В.И. Гирко, В.И. Лисовский, заявитель: Ждановский филиал Специального проектного-конструкторского бюро медицинской промышленности), содержащее механизм продольного складывания, механизм поперечного складывания изделий, стол с шарнирно установленными по обе стороны створками, связанных со средством поворота.

Известно модульное складное устройство (патент США 4861326 A, МПК B41F 13/54; B65H 45/16; B65H 45/18; B65H 45/24; B65H 45/28; B65H 45/16; B65H 45/28; приоритет от 02.08.1986), содержащее узел поперечного складывания, узел продольного складывания, размещенных на опорной раме.

Известно устройство для складывания марли (патент Китайской Народной Республики 110817523, опубл. 21.02.2020, МПК B65H 18/02; B65H 18/10; B65H 19/30; B65H 45/107), содержащее основание, двигатель, кнопку управления, механизм складывания марли.

Наиболее близким по сущности к предлагаемому устройству является машина для формирования марлевых салфеток (патент на изобретение РФ 2217369, заявка 2002134349, МПК B65H 45/28 (2000.01), дата подачи 20.12.2002, опубл. 27.11.2003, патентообладатель: Джермакян Карен Юрьевич), содержащая механизм складывания марли.

Недостатком известных устройств является сложность конструкции и невозможность применения в качестве малогабаритного портативного настольного устройства для складывания марлевых медицинских салфеток.

Технической проблемой, на решение которой направлено заявленное изобретение, является создание нового устройства складывания медицинских салфеток, позволяющего сократить время медицинской сестры, затрачиваемое на изготовление марлевой салфетки, за счет разработки полуавтоматического, настольного, малогабаритного устройства с возможностью работы от любого источника питания и с возможностью дезинфекции поверхностей устройства, контактирующих с руками медицинской сестры, путем обработки специализированными средствами.

Технический результат заключается в повышении производительности труда за счет снижения временных затрат, затрачиваемых медицинским работником, при изготовлении марлевой медицинской салфетки.

Технический результат изобретения достигается благодаря тому, что устройство складывания медицинских салфеток содержит механизм складывания.

Новым в заявленном изобретении является то, что механизм складывания установлен на нижней поверхности прямоугольного стола, снабженного лопастями, установленными подвижно по каждой стороне стола, а механизм складывания содержит рычаг поворота, установленный на каждой лопасти и соединенный с валом собственного привода, осуществляющего складывание лопасти по формируемым командным сигналам программируемого микроконтроллера, соединенного с каждым приводом, при этом устройство выполнено с возможностью подключения к источнику питания и содержит опорную часть для устойчивого расположения на рабочем столе.

Кроме того, стол и подвижно установленные на нем лопасти выполнены из листового материала с гладкой поверхностью, позволяющей выполнить дезинфекцию.

В электрической цепи между источником питания и программируемым микроконтроллером установлена кнопка для включения и выключения устройства.

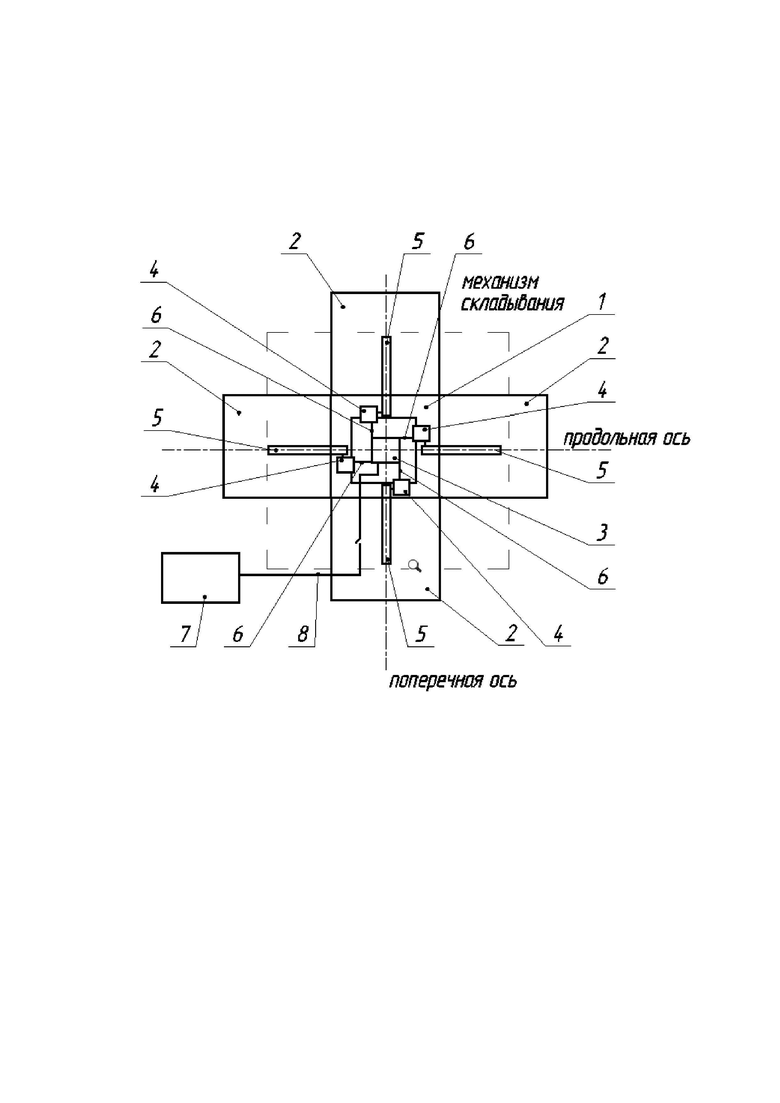

На чертеже приведена схема работы устройства складывания медицинских салфеток:

1 - прямоугольный стол;

2 - лопасть;

3 - микроконтроллер;

4 - привод;

5 - рычаг поворота лопасти;

6 - проводная линия;

7 - устройство питания;

8 - питающая линия.

Осуществление изобретения

Прямоугольный стол 1 может быть выполнен из органического стекла или любого другого материала, обладающего ровной, гладкой поверхностью, позволяющей выполнить дезинфекцию. Размеры стола выбираются, исходя из размера формируемой марлевой салфетки.

К каждой стороне прямоугольного стола 1 подвижно установлена лопасть 2, например, при помощи шарнирного соединения (не показано) или любого другого устройства или метода крепления, позволяющего осуществить складывание лопасти 2 к поверхности прямоугольного стола 1.

Прямоугольный стол 1 и лопасти 2 в раскрытом положении образуют ровную единую поверхность и выполнены из материла, имеющего гладкую поверхность, подлежащую дезинфекции, например листового пластика медицинского применения, крашеного металла, полимеров медицинского применения (для литья) или иного материала, обладающего данными свойствами.

С целью обеспечения устойчивого расположения на рабочем столе медицинского работника устройство может содержать опорную часть (не показано), выполненную в виде закрытого полого основания или опорных ножек (не показано), прикрепленных к нижней поверхности прямоугольного стола 1. При этом внутри опорной части размещают механизм складывания.

Верхняя поверхность стола 1 и поверхность лопастей 2 образуют рабочую поверхность. С обратной стороны стола 1 закреплен механизм складывания, состоящий из программируемого микроконтроллера 3, приводов 4 с рычагами поворота 5 лопастей 2, установленных на его валу.

В качестве привода 4 может быть использован любой сервопривод или силовой мотор.

Привод 4 соединен проводной линией связи 6 с контактом программируемого микроконтроллера 3. Устройство питания 7 осуществляет питание программируемого микроконтроллера 3 и привода 4 по питающей линии 8 связи.

Для записи программы в программируемый микроконтроллер 3 осуществляют его подключение через интерфейс USB к компьютеру и записывают алгоритм программы при помощи сторонней программы, которая имеет возможность взаимодействовать с данным типом программированного микроконтроллера 3. Алгоритм программы заключается в формировании распределенных по времени командных токовых импульсов различной ширины.

В электрической цепи между устройством питания 7 и программируемым микроконтроллером 3 установлена кнопка (не показано) для включения и выключения устройства.

Устройство складывания медицинских салфеток работает следующим образом.

Устройство устанавливают на поверхность и подключают к источнику питания. При необходимости проводят дезинфекцию рабочей поверхности устройства.

Складывание медицинской салфетки осуществляют из заранее сформированной марлевой заготовки. Заготовку формируют путем резки в соответствии с требуемой длиной заготовки и габаритами рабочей поверхности устройства.

При формировании заготовки используют один или несколько слоев марли.

Сформированную заготовку накладывают на рабочую поверхность устройства. При помощи кнопки включения и выключения устройство переходит в рабочее состояние. При включении устройство находится в исходном положении, при котором лопасти находятся в раскрытом положении и образуют со столом 1 единую ровную рабочую поверхность. При помощи поочередного сгибания противоположных лопастей происходит загиб вышеописанной заготовки во встречном направлении краев заготовки с продольной или поперечной осью заготовки. Затем лопасти возвращаются в исходное положение и переходят в запрограммируемый микроконтроллером интервал ожидания, составляющий, например, 5 секунд.

Интервал ожидания может быть регулируемым.

В течение указанного интервала ожидания медицинская сестра осуществляет окончательное ручное поперченное складывание марлевой салфетки, убирает салфетку с рабочей поверхности устройства для формирования стопки салфеток и накладывает на рабочую поверхность устройства новую заготовку.

При этом микроконтроллер 3 управляет приводами 4 на основе записанной программы. Складывание лопасти 2 осуществляется при помощи привода 4, осуществляющего поворот рычага 5 в автоматическом режиме.

Получаемая в соответствии с описанным способом салфетка при рекомендуемых размерах заготовки соизмерима с площадью сложенных пальцев руки, что является удобным для использования в медицинских целях, например для обработки кожных покровов. Кроме того, изготовленная при помощи данного устройства медицинская салфетка удобна для оперативного изменения ее размеров. Полученная многослойная салфетка обеспечивает закрепление на ней достаточного количества жидкости (лекарственных препаратов) и удобна при использовании косметологами и медицинскими работниками.

Был проведен эксперимент складывания марлевых хирургических салфеток одной и той же медицинской сестрой вручную и с использованием данного изобретения.

Было изготовлено устройство с размерами прямоугольного стола 10×15 см и размерами лопастей 10×5 см (2 шт.) и 15×5 см (2 шт.).

Прямоугольный стол и лопасти были изготовлены из органического стекла толщиной 3 мм.

Каждая лопасть устройства была установлена на прямоугольном столе при помощи петлевого шарнирного соединения.

Опорная часть устройства была выполнена в виде замкнутого полого основания, в полости которого размещен механизм складывания.

При этом на опорной части с внешней стороны установлена кнопка включения/выключения устройства, а также предусмотрен выход электрокабеля для подключения аккумуляторного блока или для подключения питания к электрической цепи.

Устройство было подключено к мобильному источнику питания пауэрбанк кабелем с USB-разъемом.

В качестве микроконтроллера был использован Arduino uno.

В качестве привода использовался сервопривод.

Рычаг поворота лопасти был выполнен из пластиковой цилиндрической трубки.

В течение 60 (шестидесяти) минут медицинская сестра вручную сложила 83 (восемьдесят три) марлевых салфетки (скорость складывания - 1,383 шт./мин). С использованием изобретения при прочих равных условиях - 244 (двести сорок четыре) (скорость складывания - 4,067 шт./мин). То есть скорость складывания марлевых салфеток с использованием изобретения увеличилась в 2,94 (два целых девяносто четыре сотых) раза по сравнению со скоростью складывания марлевых салфеток вручную (без использования изобретения).

Изобретение относится к медицинской технике. Устройство для складывания медицинских салфеток содержит механизм складывания, который установлен на нижней поверхности снабженного лопастями прямоугольного стола. Лопасти установлены подвижно по каждой стороне стола. Рычаг поворота установлен на каждой лопасти и соединен с валом собственного привода для складывания лопасти по командным сигналам соединенного с каждым приводом программируемого микроконтроллера. Устройство выполнено с возможностью подключения к источнику питания и содержит опорную часть в виде основания. Механизм складывания размещен в полости основания. Микроконтроллер формирует распределенные по времени командные токовые импульсы различной ширины и задает регулируемый интервал ожидания. Стол и подвижно установленные на нем лопасти выполнены из листового материала с гладкой поверхностью. В электрической цепи между источником питания и программируемым микроконтроллером установлена кнопка для включения и выключения устройства. Достигается снижение временных затрат, затрачиваемых медицинским работником при изготовлении марлевой медицинской салфетки. 2 з.п. ф-лы, 1 ил.

1. Устройство для складывания медицинских салфеток, содержащее механизм складывания, отличающееся тем, что механизм складывания установлен на нижней поверхности прямоугольного стола, снабженного лопастями, установленными подвижно по каждой стороне стола, а механизм складывания содержит рычаг поворота, установленный на каждой лопасти и соединенный с валом собственного привода, выполненного с возможностью складывания лопасти по командным сигналам программируемого микроконтроллера, соединенного с каждым приводом, при этом устройство выполнено с возможностью подключения к источнику питания и содержит опорную часть в виде основания, в полости которого размещен механизм складывания, а микроконтроллер выполнен с возможностью формирования распределенных по времени командных токовых импульсов различной ширины, а также с возможностью задания регулируемого интервала ожидания.

2. Устройство по п. 1, отличающееся тем, что стол и подвижно установленные на нем лопасти выполнены из листового материала с гладкой поверхностью.

3. Устройство по п. 1, отличающееся тем, что в электрической цепи между источником питания и программируемым микроконтроллером установлена кнопка для включения и выключения устройства.
