Способ подготовки скважинного оборудования для проведения ремонтных и/или восстановительных работ на скважине под давлением Российский патент 2025 года по МПК E21B19/00

Описание патента на изобретение RU2837577C1

Изобретение относится к нефтедобывающей и газодобывающей промышленности и предназначено для проведения текущего (ТРС) и капитального ремонта (КРС) скважин, восстановления скважин, подбуриванию скважин и других ремонтно-восстановительных работ на скважинах под давлением, в том числе без их глушения.

Известен способ проведения ремонта на скважине под давлением посредством установки для ее ремонта, который заключается в том, производят спуск или подъем гибкой трубы, причем режим работы задают в кабине оператора с системой управления, а подачу гибкой трубы в скважину, в том числе в скважину с устьевым давлением, осуществляют с помощью инжектора, при этом барабан работает в тормозном режиме и тем самым обеспечивает подачу трубы к инжектору с предварительным натяжением, а при достижении достаточной глубины, чтобы гибкая труба могла погружаться в скважину под собственным весом, инжектор и барабан начинают синхронно работать в тормозном режиме, при этом осуществляют контроль по датчику измерения скорости подачи трубы в скважину и двум датчикам усилия ее подачи, один из которых установлен на укладчике, а другой - на инжекторе, причем с помощью измерителя длины трубы в скважине и сравнения его показаний с показаниями датчиков каротажно-технологического модуля обеспечивают контроль продвижения конца трубы и обнаружение вынужденных остановок трубы при ее продвижении, а для исключения выбрасывания трубы под действием устьевого давления при извлечении конца трубы из скважины, у выхода из скважины устанавливают герметизирующее и противовыбросное оборудование и, кроме того, при извлечении трубы ее удерживают посредством инжектора (см. патент РФ №2520976, кл. Е21В 19/00, опубл. 20.01.2014).

Однако данный способ проведения ремонта на скважине под давлением посредством установки для ее ремонта позволяет в основном проводить только внутрискважинные работы промывки, удаление гидратных и парафиновых пробок, перфорационных и иных работ, что сужает область ее использования.

Наиболее близким к изобретению по технической сущности и достигаемому результату является способ подготовки оборудования для проведения ремонтных и/или восстановительных работ на скважине под давлением, заключающийся в том, что на устье скважины осуществляют монтаж блока противовыбросового оборудования (ПВО) и устанавливают ремонтную вышку со смонтированными на ней гидродомкратным блоком и телескопической мачтой, причем телескопической мачтой подают трубу на рабочую площадку и пропускают через полые двухштоковые поршни гидроцилиндров гидродомкратного блока до упора в уплотнительный элемент герметизатора и производят управление работой гидросистемы в автоматическом или ручном режимах, при этом при запуске гидросистемы в работу в автоматическом режиме рабочую жидкость под давлением подают с помощью конечных переключателей при их работе в определенной последовательности, причем порядок подачи давления в линии управления гидроцилиндров и узлов зажима проводят в зависимости от характера проводимых спуско-подъемных операций (СПО) (см. патент РФ №2215118,кл. Е21В 19/00, опубл. 27.10.2003).

Данный способ обеспечивает более эффективное непрерывное выполнение СПО безмуфтовых труб постоянного сечения различных диаметров как в автоматическом режиме, так и с ручным управлением.

Однако данный способ проведения ремонтных или восстановительных работ на скважине имеет недостаточные возможности по проведению текущего и капитального ремонта скважин без их глушения, а также других ремонтных и восстановительных работ на скважине, что сужает ее возможности с использованием воздействия на продуктивный пласт и зарезкой боковых стволов и ряда других ремонтных или восстановительных работ на скважинах под давлением без их глушения.

Технической проблемой, на решение которой направлено настоящее изобретение, является преодоление выявленных выше недостатков.

Технический результат, на достижение которого направлено настоящее изобретение, заключается в обеспечении возможности проведения ремонтных и/или восстановительных работ на скважине без ее глушения, в том числе проводить работы ТРС, КРС, по восстановлению скважин, бурению скважин, в частности дополнительных вертикальных и горизонтальных стволов скважин и интенсификации добычи на действующих стволах скважин.

Указанная техническая проблема решается, а технический результат достигается за счет того, что способ подготовки скважинного оборудования для проведения ремонтных и/или восстановительных работ на скважине под давлением заключается в том, что на устье скважины осуществляют монтаж блока противовыбросового оборудования (ПВО) и устанавливают ремонтную вышку со смонтированными на ней гидродомкратным блоком и телескопической мачтой, при этом предварительно собирают ремонтную вышку, для чего четыре стальные опорные стойки соединяют между собой тремя опорными плитами: нижней, средней и верхней, причем на нижней опорной плите предварительно монтируют стационарный клиновой захват, посредством которого в процессе ремонтных и/или-восстановительных работ через адаптер передают вес колонны труб или насосно-компрессорных труб или бурильных труб на нижнюю опорную плиту, и монтируют нижнюю площадку для монтажа/демонтажа верхнего кольцевого превентора блока ПВО, и кроме того на нижней площадке закрепляют нижнюю часть телескопической мачты, на средней опорной плите монтируют перевернутый стационарный клиновой захват для удержания в процессе ремонтных и/или восстановительных работ выталкивающей силы действующей колонны труб или насосно-компрессорных труб или бурильных труб на опорные стойки ремонтной вышки, на верхней опорной плите монтируют верхнюю рабочую площадку, к верхней опорной плите прикрепляют телескопическую мачту и на верхней опорной плите монтируют четыре гидравлических цилиндра гидродомкратного блока, на штоках которых закрепляют подвижную опорную плиту с возможностью ее замены на опорную плиту с ротором, на которую сверху закрепляют подвижный клиновой захват и снизу - перевернутый подвижный клиновой захват, до начала установки ремонтной вышки и блока ПВО и выполнения работ по ремонту скважины и/или восстановлению скважины под давлением, устье которой оборудовано колонной головкой, трубной головкой и фонтанной арматурой, последнюю подготавливают путем герметизации внутритрубного пространства внутрискважинного оборудования при помощи мостовых пробок, которые спускают в скважину и устанавливают на геофизическом кабеле, для чего фонтанную арматуру оборудуют лубрикатором устьевым гидравлическим для выполнения вышеуказанной операций по спуску в скважину под давлением мостовых пробок, и после подтверждения герметичности внутритрубного пространства внутрискважинного оборудования с установленной мостовой пробкой, демонтируют устьевой гидравлический лубрикатор и фонтанную арматуру, после чего на трубную головку монтируют блок ПВО или на трубную головку устанавливают полнопроходную шиберную задвижку, на которую монтируют блок ПВО, а затем на блок ПВО устанавливают вышеописанную ремонтную вышку, гидравлические цилиндры подключают к установленному рядом со скважиной силовому агрегату для подачи в них жидкости под давлением по гидравлическим шлангам высокого давления, а на нижней площадке подключают гидравлические линии в гидравлический распределительный блок и их обслуживают, и таким образом формируют гидравлическую установку для проведения ремонта и/или восстановления скважины, а затем с помощью основной и вспомогательной лебедок телескопической мачты осуществляют подъем на верхнюю рабочую площадку одиночных насосно-компрессорных труб (НКТ), бурильных труб и элементов внутрискважинного инструмента и оборудования, производят их сборку на верхней рабочей площадке и спуск в скважину при помощи гидродомкратного блока с использованием для захвата труб, внутрискважинного оборудования и инструмента, которые закрепляют на подвижной опорной плите посредством закрепленных на ней клиновых захватов, при этом на верхней рабочей площадке посредством трубного гидравлического ключа, который предварительно подвешивают на смонтированной на вышеуказанной площадке балке, проводят свинчивание или развинчивание труб НКТ, бурильных труб и элементов внутрискважинного инструмента и оборудования, а посредством установленной на вышеуказанной площадке панели управления выполняют операции по управлению работой гидравлических цилиндров, основной и вспомогательной лебедками, клиновыми захватами, ротором, гидравлическими задвижками блока ПВО и превенторами блока ПВО и таким образом проводят спуско-подъемные операции (СПО), которые включают в зависимости от проводимых в скважине под давлением работ спуска или подъема бурильных труб, НКТ и/или внутрискважинного инструмента или внутрискважинного оборудования на требуемую глубину, протаскивая трубы через блок ПВО, а именно: закрытые трубные плашечные превенторы и/или закрытые кольцевые превенторы, и выполняют комплекс работ по текущему ремонту скважины (ТРС) или капитальному ремонту скважины (КРС) и/или по восстановлению скважины.

Предпочтительно блок ПВО монтируют между нижней частью ремонтной вышки и полнопроходной шиберной задвижкой или трубной головкой, при этом в направлении сверху вниз последовательно монтируют верхний кольцевой превентор, верхний плашечный превентор с плашками для протаскивания тела трубы, крестовину с отводами к дросселям и гидравлическим задвижкам для подключения контура выравнивания и стравливания давления, нижний плашечный превентор с плашками для протаскивания тела трубы, райзер-удлинитель требуемой длины, нижний кольцевой превентор и/или плашечный превентор с трубными плашками и затем превентор со срезными/глухими плашками, в том числе с возможностью оборудования дополнительным превентором с трубными удерживающими плашками, который устанавливают под превентором со срезными/глухими плашками, а затем монтируют обвязку, состоящую из линий стравливания - дросселирования и долива, циркуляции скважинной жидкости и подвода/отвода жидкости глушения.

В ходе проведенного исследования было установлено, что проведение ремонтных и/или восстановительных работ на скважине с использованием смонтированной над устьем скважины описанной выше ремонтной вышки, которая по существу является основанием, т.е. опорной частью для размещения необходимого комплекта оборудования и рабочих площадок позволяет проводить практически все виды работ, которые необходимы для обеспечения притока добываемой из скважины среды и интенсификации ее добычи.

В результате удалось добиться заявленного выше технического результата за счет представленной выше последовательности монтажа вышеописанного оборудования со строго определенным его расположением над устьем скважины в составе вышеописанной ремонтной вышки.

В результате описанная выше последовательность действий по подготовке скважины к проводимых на ней ремонтно-восстановительных или различного рода ремонтных работ под давлением позволяет проводить широкий объем работ, который, в частности включает: комплекс работ по текущему ремонту скважин (ТРС), направленный на восстановление работоспособности внутрискважинного оборудования, и работ по изменению режима и способа эксплуатации скважины, а именно перевод скважины с одного способа эксплуатации на другой в целях обеспечения заданного технологического режима работы скважины, изменение режимов работы и смену оборудования и очистку ствола скважины и подъемных труб от песка, парафина, солей и иных отложений, а также включает комплекс работ по капитальному ремонту скважин (КРС), направленный на восстановление работоспособности скважин и продуктивного пласта различными технологическими операциями, а именно: восстановление технических характеристик обсадных колонн, цементного кольца, призабойной зоны, интервала перфорации, ликвидацию аварий с ловильными и другими сложными работами в стволе скважины, - спуск и подъем оборудования для раздельной эксплуатации и закачки различных агентов в пласт, воздействие на продуктивный пласт физическими, химическими, биохимическими и другими методами, зарезку боковых стволов и проводку горизонтальных участков в продуктивном пласте, в случаях, когда данный вид работ не признается реконструкцией скважины, изоляцию одних и приобщение других горизонтов, исследование скважины и ликвидацию скважины, проведение которых без проведения вышеописанных подготовительных работ и спуско-подъемных операций не представляется возможным..

Скважина, выбранная для выполнения комплекса ремонтных и/или восстановительных работ может быть любого назначения (эксплуатационная (нефтяная/газовая), нагнетательная (для поддержания пластового давления (ППД) или водо-поглощающая и т.д.), ранее построенная и принятая в эксплуатацию, которая может относиться к действующему либо бездействующему фонду скважин, а также один пробуренный ствол, или ствол, который должен быть пробурен для добычи нефти, газа и газового конденсата на заранее определенную обязательную проектную глубину и включает какое-либо корректирующее отклонение, пилотные стволы или вторые стволы, необходимые для достижения обязательной проектной глубины и выполнения геолого-технического задания.

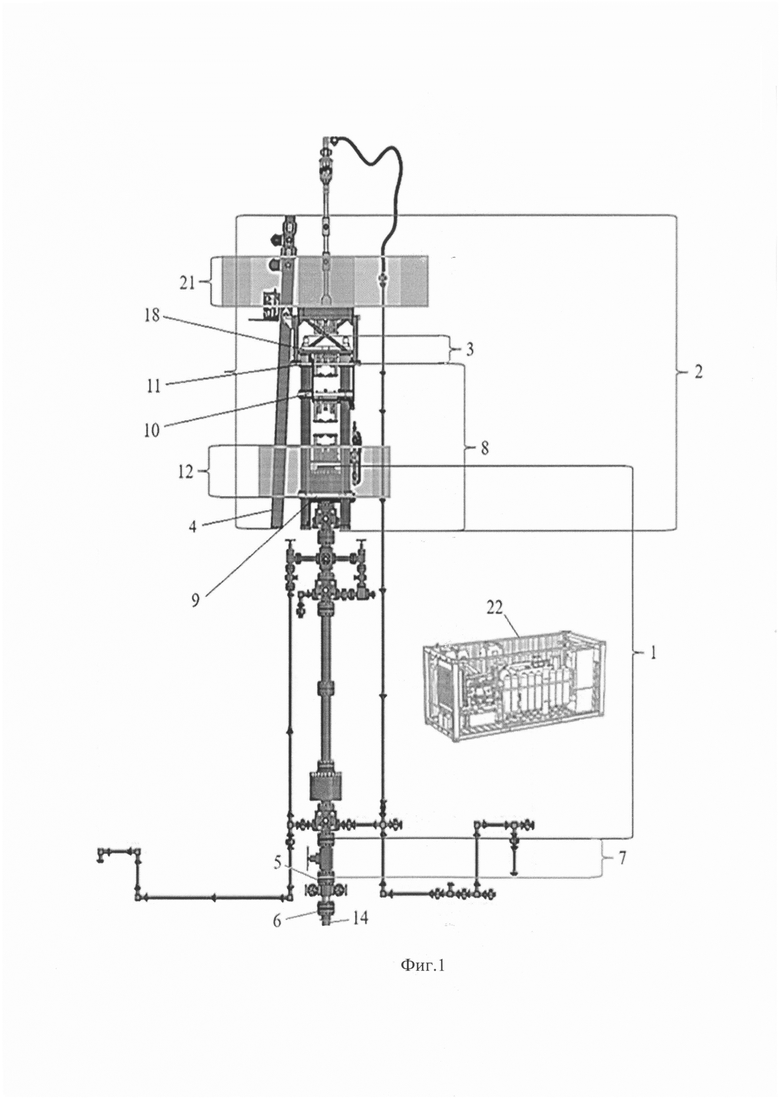

На фиг. 1 схематически представлена блочная схема скважинного оборудования для ремонтных и/или восстановительных работ на скважине под давлением.

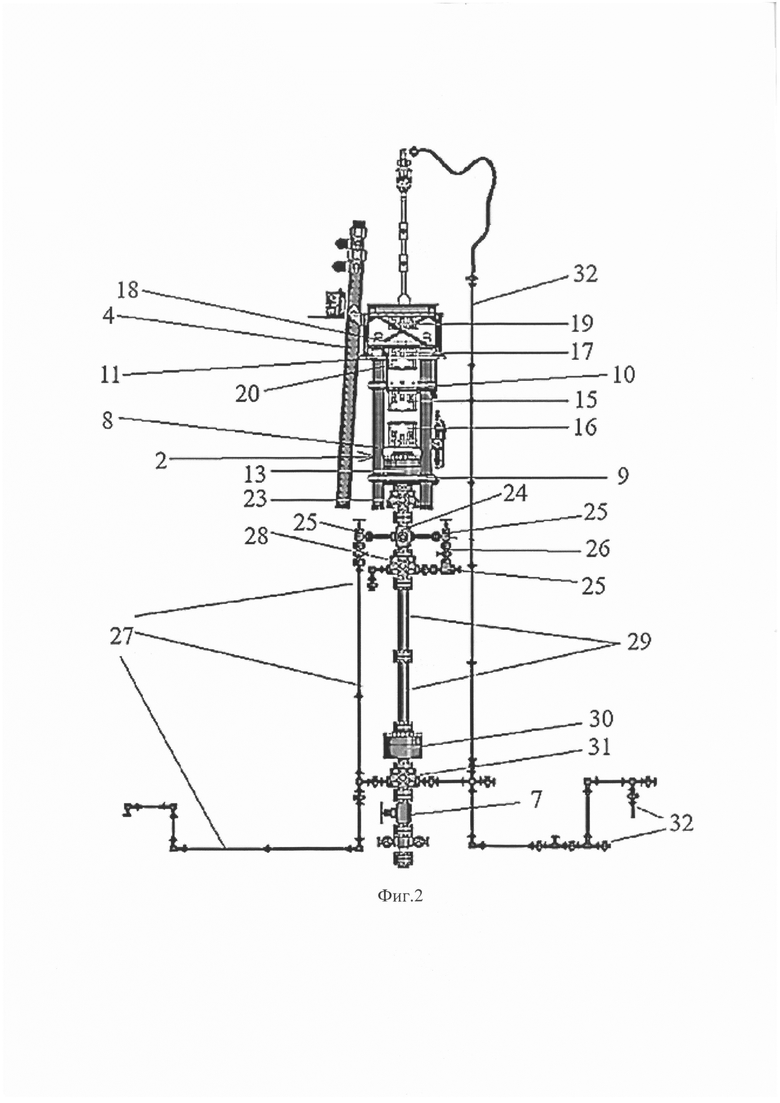

На фиг. 2 схематически представлено скважинное оборудование для ремонтных и/или восстановительных работ на скважине под давлением.

На устье скважины устанавливают блок ПВО 1 и ремонтную вышку 2 со смонтированными на ней гидродомкратным блоком 3 и телескопической мачтой 4.

На устье 14 скважины также устанавливают колонную головку 6 и трубную головку 5, а также на последнюю может быть установлена шиберная полнопроходная задвижка 7.

Ремонтную вышку 2 выполняют с четырьмя стальными опорными стойками 8, которые соединяют между собой тремя опорными плитами: нижней 9, средней 10 и верхней 11.

На нижней опорной плите 9 монтируют нижнюю площадку 12 для монтажа/демонтажа верхнего кольцевого превентора 13 ПВО 1 и стационарного клинового захвата 16 через адаптер для передачи веса колонны труб или НКТ или бурильных труб на нижнюю опорную плиту 9, а также для подключения гидравлических линий в гидравлический распределительный блок и их обслуживания, а также закрепляют нижнюю часть телескопической мачты 4.

На средней опорной плите 10 монтируют перевернутый стационарный клиновой захват 15 для удержания выталкивающей силы действующей колонны труб или НКТ или бурильных труб на опорные стойки 8 ремонтной вышки.

На верхней опорной плите 11 монтируют четыре гидравлических цилиндра 17 гидродомкратного блока 3, на штоках которых закрепляют подвижную опорную плиту 18 с возможностью ее замены на опорную плиту с ротором, на которые сверху монтируют подвижный клиновой захват 19 и снизу перевернутый подвижный клиновой захват 20.

К верхней опорной плите 11 прикрепляют телескопическую мачту 4 и, кроме того, на верхней опорной плите 11 монтируют верхнюю рабочую площадку 21.

Гидравлические цилиндры 17 подключают к установленному рядом со скважиной силовому агрегату 22 для подачи в них жидкости под давлением по гидравлическим шлангам высокого давления.

Телескопическую мачту 4 выполняют с основной и вспомогательной лебедками с возможностью подъема на верхнюю рабочую площадку 21 с уровня земли одиночных НКТ, бурильных труб и элементов внутрискважинного инструмента и оборудования или их сборок для дальнейшей сборки на верхней рабочей площадке 21 и спуска в скважину при помощи гидродомкратного блока 3 с клиновыми захватами 19 и 20 на подвижной опорной плите 18. Спуск одиночных НКТ, бурильных труб и элементов внутрискважинного инструмента и оборудования или их сборок с верхней рабочей площадки 21 на уровень земли осуществляют при помощи основной и вспомогательной лебедок телескопической мачты 4.

На верхней рабочей площадке 21 также монтируют балку для подвешивания трубного гидравлического ключа и панель управления для выполнения требуемых операций при помощи гидравлических цилиндров 17, основной и вспомогательной лебедки, клиновых захватов 19 и 20, ротора, гидравлических задвижек блока ПВО 1, превенторов блока ПВО 1, трубного гидравлического ключа для свинчивания и развинчивания труб НКТ или бурильных труб и элементов внутрискважинного инструмента и оборудования.

В верхней рабочей площадке предусматривают места крепления оттяжек (на чертеже не показаны) для удержания гидравлической установки для ремонта скважин под давлением в вертикальном положении.

Таким образом, ремонтная вышка-основание 2 опирается через нижнюю опорную плиту 9 на блок ПВО 1, а блок ПВО 1 опирается на полнопроходную шиберную задвижку 7, которая опирается на трубную головку 5, а трубная головка 5 на колонную головку 6 и таким образом вес передается на устье скважины 14 от всего оборудования скважины под давлением через блок ПВО, шиберную задвижку и далее на трубную и колонную головку.

Силовой агрегат 22 состоит из дизельного двигателя, насоса, топливной емкости, емкости с жидкостью, блока аккумуляторов для работы с блоком ПВО 1 и манифольдом для подключения гидравлических линий для передачи жидкости под давлением к гидравлическим цилиндрам 17, клиновым захватам, ротору, основной лебедке и вспомогательной лебедке, трубному гидравлическому ключу, превенторам блока ПВО 1 и гидравлическим задвижкам блока ПВО 1.

В силовом агрегате 22 предусмотрен блок аккумуляторов для аварийного закрытия превенторов блока ПВО 1, а также открытия и закрытия гидравлических задвижек блока ПВО 1, предусмотренных на контуре выравнивания и стравливания давления, а также закрытия клиновых захватов.

Блок ПВО 1 состоит по направлению сверху вниз из верхнего кольцевого превентора 13, верхнего плашечного превентора 23 с плашками для протаскивания тела трубы, крестовины 24 с отводами к дросселям и гидравлическим задвижкам 25 для подключения контура выравнивания давления 26 и стравливания давления 27, нижнего плашечного превентора 28 с плашками для протаскивания тела трубы, райзеров-удлинителей 29 требуемой длины, нижнего кольцевого превентора 30 и/или плашечных превенторов с трубными плашками, и превентора 31 со срезными/глухими плашками, в том числе с возможностью оборудования дополнительным превентором с трубными удерживающими плашками, устанавливаемым под превентором со срезными/глухими плашками, а также обвязку, состоящую из линий стравливания - дросселирования 27, циркуляции скважинной жидкости и долива и подвода/отвода жидкости глушения 32.

В процессе использования оборудования на скважине под давлением до начала его монтажа и выполнения ремонтно-восстановительных работ на скважине, ее подготавливают путем герметизации внутритрубного пространства внутрискважинного оборудования при помощи мостовых пробок, спускаемых и устанавливаемых на геофизическом кабеле.

Такие подготовительные работы выполняют, как отмечалось выше, на скважине, оборудованной колонной головкой 6, трубной головкой 5 и фонтанной арматурой, при помощи лубрикатора устьевого гидравлического позволяющего под давлением в скважине выполнять операции по спуску в скважину мостовых пробок.

По завершению подготовительны:- работ, с подтверждением герметичности установленной мостовой пробки/пробок во внутритрубном пространстве внутрискважинного оборудования, фонтанную арматуру с устьевым гидравлическим лубрикатором демонтируют и на трубную головку 5 монтируют блок ПВО 1 или на трубную головку 5 монтируют механическую полнопроходную шиберную задвижку 7 для дальнейшего монтажа на нее блока ПВО 1.

Таким образом, для выполнения комплекса работ ТРС, КРС, ремонтных и/или восстановительных работ на скважине под давлением, трубную головку 5 или шиберную полнопроходную задвижку 7 оборудуют блоком ПВО 1, который предварительно монтируют на скважине перед монтажом гидравлической установки для ремонта скважин под давлением (ГУРС) и при помощи блока ПВО 1 выполняют контроль давления в скважине и герметизацию скважины в процессе проведения работ ТРС, КРС, ремонтных и/или восстановительных работ на скважине под давлением:

При этом проводят спуско-подъемные операции (СПО), которые включают в зависимости от проводимых в скважине работ спуск или подъем бурильных труб, НКТ и/или внутрискважинного инструмента или внутрискважинного оборудования под давлением на требуемую глубину, протаскивая трубы через рабочий блок ПВО 1, а именно: закрытые трубные плашечные превенторы 23, 28 и/или закрытый кольцевой превентор 13, что позволяет выполнить любой комплекс ремонтных и/или восстановительных работ на скважине, включая выполнение следующих операций:

- циркуляции через бурильные трубы, НКТ и/или внутрискважинный инструмент, нагнетая жидкость из технологической емкости (доливной емкости) цементировочным агрегатом по линии 32 глушения/долива/циркуляции (нагнетательная линия) через буровой рукав и вертлюг, поднимая забойные пачки по затрубному пространству в штуцер и далее по линии стравливания 27 в блок дросселирования и в технологическую емкость (желобную емкость-отстойник) с перекачиванием отстоянной чистой жидкости в доливную емкость и далее по циклу.

- вращения удерживаемых клиновыми захватами 19 и/или 20 бурильных труб, НКТ и/или внутрискважинного инструмента при помощи ротора с одновременной циркуляцией жидкости в скважине, одновременно с вращением и циркуляцией можно осуществлять спуск в скважину для целей проработки, бурения, подбуривания и разбуривания или подъем с вращением из скважины в целях проработки.

СПО выполняется с применением подвижных 19, 20 и стационарных 15, 16 клиновых захватов.

Во время подъема и спуска внутрискважинного инструмента или оборудования, спускаемого в скважину или поднимаемого из скважины на бурильных трубах или НКТ используют оба подвижных клиновых захвата верхний 19 и нижний 20, которые направлены в противоположные стороны друг к другу:

- клиньями верхнего клинового захвата 19 удерживают вес спускаемых/поднимаемых бурильных труб, НКТ и/или внутрискважинного инструмента или внутрискважинного оборудования, превышающий выталкивающую силу в скважине,

- клиньями нижнего клинового захвата 20 удерживают от выталкивания спускаемые/поднимаемые бурильные трубы, НКТ и/или внутрискважинный инструмент или внутрискважинное оборудование, вес которых меньше выталкивающей силы скважины.

Посредством стационарных клиновых захватов удерживают внутрискважинное оборудование в стационарном положении, используя два клиновых захвата верхний 15 и нижний 16, направленные в противоположные стороны друг к другу:

- клиньями нижнего клинового захвата 16 удерживают вес спускаемых/поднимаемых бурильных труб, НКТ и/или внутрискважинного инструмента или внутрискважинного оборудования, превышающий выталкивающую силу в скважине,

- клиньями верхнего клинового захвата 15 удерживают от выталкивания спускаемые/поднимаемые бурильные трубы, НКТ и/или внутрискважинный инструмент или внутрискважинное оборудование, вес которых меньше выталкивающей силы скважины.

Таким образом, достигнуто выполнение заявленного в изобретении технического результата - достигается возможность проведения практически всех видов работ с обеспечением возможности, кроме проведения работ по ремонту скважины (комплекс работ ТРС, КРС, ремонтно-восстановительных работ) без ее глушения, выполнять под давлением в скважине:

- работы по восстановлению скважин;

- работы по бурению скважин, в частности дополнительных вертикальных и горизонтальных стволов скважин;

- работы по интенсификации добычи на действующих стволах скважин;

- ловильные работы под давлением;

- фрезеровочные работы в скважине под давлением;

- работы по скреперованию интервала как обсадной колонны, так и внутри НКТ под давлением;

- работы по подбуриванию под давлением;

- работы по открытию и закрытию портов ГРП под давлением;

- работы по изоляции продуктивных интервалов, путем спуска в скважину соответствующего оборудования под давлением;

- работы по срыву стингера после выполнения ГРП;

- работы по срыву и установке пакеров в скважинах, работающих под давлением;

- работы по соляно-кислотной обработке продуктивного интервала;

- работы по доведению перфоратора до требуемой глубины в горизонтальных и наклонных скважинах без глушения скважины;

- работы по доведению приборов промысловой геофизики до требуемой глубины в горизонтальных скважинах;

- работы по глушению скважины с возможностью доведения трубы на требуемую глубину для обеспечения циркуляции скважины;

- работы по очистке ствола скважины от проппанта и песка.
