Контейнер с функцией прессования отходов с дезинфицирующим устройством Российский патент 2025 года по МПК B65F1/00 B65F1/14

ЦЕЛЬ ИЗОБРЕТЕНИЯ

Данное изобретение предназначено для обеспечения пользователям возможности прессования и стерилизации бытовых или коммерческих отходов; таким образом, отходы, содержащиеся в устройстве согласно данному изобретению, могут быть уплотнены и продезинфицированы. Таким образом, контейнер согласно данному изобретению содержит основную конструкцию или каркас, содержащий раму, две верхние боковые конструкции, две нижние боковые конструкции и герметичный контейнер, размещенный в конструкции рамы;

крышку, расположенную над рамой, выполненную с возможностью перемещения вдоль верхних боковых конструкций и содержащую механические элементы для стерилизации и прессования отходов, содержащихся в мешке, расположенном в герметичном контейнере. Таким образом, когда пользователь выбрасывает отходы в мешок, расположенный в герметичном контейнере, эти отходы прессуются и дезинфицируются благодаря действию крышки на раму конструкции.

Данное изобретение относится к области производства и продажи контейнеров для отходов, и в частности к контейнеру с функцией прессования отходов, содержащему дезинфицирующее устройство.

ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

В настоящее время, при инфицировании человека вирусом с высоким уровнем распространения, например вирусом COVID-19, отходы, образующиеся во время болезни, как правило обрабатывают в корзинах для мусора известного уровня техники, особенно если человек переносит болезнь в собственном доме. Это связано с тем, что до сих пор не известно бытовое средство, обеспечивающее эффективное обеззараживание образующихся отходов, и поэтому наиболее распространенным способом является утилизация данных отходов без какой-либо предварительной обработки, что подвергает опасности всех остальных обитателей помещения, если заболевший человек лечится в собственном доме. Они также представляют опасность для персонала, занимающегося уборкой, если больной проходит лечение в больнице, а также для специалистов по транспортировке отходов. Так как данные отходы выбрасывают совместно с остальным городским мусором на городские свалки или в места переработки, также возникает угроза окружающей среде.

Таким образом, с помощью контейнера согласно данному изобретению все отходы, образованные во время инфекционного заболевания, могут быть спрессованы и продезинфицированы безопасно как для больного человека, так и для всех других лиц, контактирующих с данным человеком. Еще один признак, который следует отметить, заключается в том, что данный контейнер также обеспечивает выбрасывание всех остальных отходов, образующихся в доме, коммерческом объекте, больнице и т.п. Данные отходы также могут быть спрессованы и продезинфицированы с уменьшением их объема на 90%, что обеспечивает экономию мешков и места, необходимого для их утилизации. Соответственно, можно утверждать, что контейнер согласно данному изобретению значительно уменьшает углеродный след транспортных средств, часто перевозящих и/или перерабатывающих данные упаковки, и, прежде всего, обеспечивает незагрязненность и переработку упаковок.

Таким образом, согласно вышеприведенному описанию, контейнер с функцией прессования отходов с дезинфицирующим устройством согласно данному изобретению представляет собой другое и усовершенствованное решение по сравнению с известным в данной области техники в настоящее время, и данное изобретение содержит основную конструкцию, содержащую раму, две верхние боковые конструкции, две нижние боковые конструкции и герметичный контейнер, установленный в конструкции рамы; крышку, расположенную над рамой, которая выполнена с возможностью перемещения вдоль верхних боковых конструкций и содержит механические элементы для стерилизации и прессования отходов, содержащихся в мешке, расположенном в герметичном контейнере. Таким образом, контейнер согласно данному изобретению выполнен с возможностью стерилизации и прессования всех видов отходов, содержащихся в контейнере, усовершенствованным и отличным от известных на сегодняшний день контейнеров способом.

Таким образом, согласно приведенному выше описанию, контейнер согласно данному изобретению является шагом вперед в производстве контейнеров для отходов, так как усовершенствованный тип конструкции, отличный от известного на сегодняшний день, получен благодаря заданной конфигурации.

Ниже изобретение описано более подробно для пояснения указанных выше идей.

ПОДРОБНОЕ ОПИСАНИЕ

Контейнер с дезинфицирующим устройством для отходов согласно данному изобретению содержит конструкцию, образующую основную конструкцию контейнера, или каркас, которая выполнена с возможностью вертикального перемещения и, в свою очередь, содержит раму, две верхние боковые конструкции, две нижние боковые конструкции и герметичный контейнер, крышку и мешок. Рама внутри обеспечивает поддержку герметичного контейнера, и на каждой стороне ее корпуса две нижние боковые конструкции вертикально закреплены с помощью цилиндров, кроме того, рама имеет колеса, встроенные в ее основание для обеспечения возможности ее перемещения.

Каждая из описанных выше нижних боковых конструкций продольно закреплена на соответствующей стороне рамы и образована цилиндрами, закрепленными соответственно в нижней и верхней точках рамы, а между ними расположены пружина, расположенная над нижним цилиндром, телескопическая труба, расположенная над пружиной, и стальной трос, расположенный внутри и вдоль указанных элементов. Две верхние боковые конструкции, соединены своими нижними концами с соответствующими нижними боковыми конструкциями, при этом крышка контейнера зафиксирована на верхних боковых конструкциях с помощью перемещаемых зубчатых колес. Следует отметить, что крышка имеет механические элементы для обеспечения стерилизации и прессования отходов, содержащихся в мешке, который находится в герметичном контейнере. Данный герметичный контейнер закреплен в конструкции рамы и содержит нижний цилиндрический корпус и верхний цилиндрический корпус, расположенный над ним.

Таким образом, контейнер с функцией прессования отходов с дезинфицирующим устройством является многоразовым и содержит герметичную крышку, с сжимающим средством, которое обеспечивает возможность увеличения или уменьшения его объема с помощью двух цилиндрических труб, приводимых в действие с помощью блоков, стальных тросов и редукторного двигателя.

Соответственно, данное изобретение содержит раму, содержащую два независимых цилиндра, нижний цилиндрический корпус с основанием и верхний цилиндрический корпус с крышкой, которые закреплены на боковых сторонах нижней боковой конструкции с помощью телескопических труб, что обеспечивает возможность скольжения цилиндров по вертикали без полного разъединения, а также служит направляющей для перемещения узла.

Во внешних параллельных нижних телескопических трубах основной конструкции расположены две симметричные и параллельные пружины, задача которых заключается в поднятии верхнего цилиндрического корпуса, когда трос, сжимающий два цилиндра, прекращает оказывать усилие.

Эти цилиндры соединены двумя стальными тросами, проходящими в вышеуказанных вертикальных внешних трубах таким образом, что трос закреплен или зафиксирован на данной конструкции в нижнем цилиндре, и трос достигает верхнего цилиндра, где комплект роликов обеспечивает опускание троса вниз к другому ролику, закрепленному на нижнем цилиндре, который в свою очередь обеспечивает вытягивание троса вверх к другому концу троса, пока он не будет закреплен на комплекте симметричных роликов в крышке верхнего цилиндра, и оба соединены горизонтальной осью, приводимой в действие с помощью зубчатого колеса, соединенного с редукторным двигателем Таким образом, оба комплекта роликов выполнены с возможностью распределения требуемого усилия для сжатия узла двух цилиндров контейнера за счет воздействия троса.

С другой стороны, в верхней части рамы размещена крышка с силиконовым расширяющимся уплотнением, обеспечивающая ее герметичное закрытие. В данной крышке размещены механизмы и компоненты, обеспечивающие приведение в действие герметизирующего действия узла контейнера, автоматическое средство закрытия и открытия крышки, средство удаления воздуха и дезинфекции отходов, а также катушка проволоки или сетки для придания надежности мешку при его упаковке или закрытии.

Контейнер, размещенный в раме, содержит по меньшей мере два цилиндрических корпуса; мешок находится в верхнем цилиндрическом корпусе, а во внутреннем цилиндрическом корпусе контейнера обеспечено прессование отходов, а затем уплотнение и стерилизация.

Актуальность данного изобретения обусловлена тем, что в крышке размещен редукторный двигатель, функционирующий в качестве воздушного компрессора, так как одна ось редукторного двигателя соединена с компрессором; а противоположная ось редукторного компрессора контактирует с помощью пружины двигателя с зубчатым колесом двигателя. Это зубчатое колесо, приводимое в действие с помощью редукторного двигателя, выполнено с возможностью перемещения в продольном направлении вдоль своей оси, приводимой в действие пружинным или поршневым электроклапаном, который при приведении в действие обеспечивает сдвиг зубчатого колеса в сторону. При смещении зубчатого колеса редукторного двигателя в сторону, как указано выше, зубчатое колесо, соединенное с осью, входит в зацепление, обеспечивая поворот роликов, которые обеспечивают сжатие контейнера, а также обеспечивают открывание или закрывание крышки при приведении в действие зубчатых колес на концах указанной оси. Следует уточнить, что если зубчатое колесо редукторного двигателя не входит в зацепление с зубчатым колесом на оси роликов, то обеспечено приведение в действие только воздушного компрессора.

Параллельно оси редукторного двигателя и оси, обеспечивающей поворот роликов, расположена другая ось, приводимая в действие другим зубчатым колесом, которое функционирует аналогично указанной оси, причем имеется другая пружина и другой электроклапан с поршневым приводом, который при приведении в действие обеспечивает смещение зубчатого колеса в сторону и обеспечивает зацепление или не зацепление оси редукторного двигателя. Данное средство передач также функционирует с тремя зубчатыми колесами.

В данном средстве передач также находятся другие электроклапаны, которые изменяют входной или выходной канал подачи воздуха к озоновой лампе. Это обеспечивает возможность выбора пользователю, стерилизовать ли только отходы в контейнере, только помещение, в котором находится контейнер, или и то, и другое.

В крышке также расположен ультразвуковой датчик приближения, который с помощью механизма зубчатых колес, соединенных с концами оси роликов, обеспечивает автоматическое открывание или закрывание крышки при перемещении крышки за счет поворота зубчатых колес по двум зубчатым направляющим, расположенным в боковых сторонах, обеспечивающих фиксацию рукоятки корпуса контейнера. Крышка выполнена с возможностью открывания или закрывания при повороте редукторного двигателя в одном или другом направлении и с возможностью непосредственного приведения в действие зубчатых колес, или при соединении двух спиральных пружин с концами рукоятки контейнера, которая является частью верхней боковой конструкции. Когда крышка закрыта, при развернутой пружине на нее оказывается натяжение, а при отпускании редукторного двигателя зубчатое колесо обеспечивает автоматический завод пружины, обеспечивая возможность открывания крышки. Схожим образом для закрывания крышки приводят в действие редукторный двигатель, который, в свою очередь, обеспечивает приведение в действие зубчатых колес, до повторного закрытия крышки и натяжения спиральной пружины.

В герметичном контейнере размещены два датчика озона, показывающие концентрацию озона как внутри, так и снаружи контейнера.

В раме основной конструкции контейнера расположено несколько раздвижных кубов или цилиндрических корпусов, предназначенных для размещения отходов или предметов в мешке в контейнере, а затем сжатия и стерилизации отходов. Актуальность указанных цилиндрических корпусов заключается в средстве, обеспечивающем выдвижение или поворот данных корпусов в положение применения и, таким образом, максимального увеличения вместимости или объема. После воздействия с помощью крышки, обеспечено прессование цилиндрических корпусов при отпускании механизма, удерживающего пружины в развернутом состоянии, и обеспечено втягивание корпусов до тех пор, пока их объем не становится равен объему контейнера для отходов в положении прессования, т.е. пока верхний цилиндрический корпус не окажется в нижнем цилиндрическом корпусе.

Для хранения отходов в герметичном контейнере используют мешки с такими характеристиками, которые предотвращают их разрушение озоном, и таким образом отходы остаются упакованными при сжатии. Это обеспечено за счет того, что дно данных мешков запаяно или закрыто, образуя двойное дно с дополнительной поверхностью, которая может быть проколота, а в прокол помещена кольцеобразная металлическая деталь. По периметру верхней части мешка имеется несколько отверстий, и сходным образом в мешке могут быть размещены кольцеобразные детали, и данный комплект отверстий обеспечивает пропускание шнура катушки, расположенной в герметичной крышке контейнера. Таким образом, при повороте катушки шнур, окружающий пакет, натягивается и таким образом мешок упаковывается.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

В качестве дополнения данного описания и для лучшего понимания характеристик данного изобретения в качестве неотъемлемой части данного изобретения представлен комплект чертежей, которые являются иллюстративными и не ограничивающими. На чертежах:

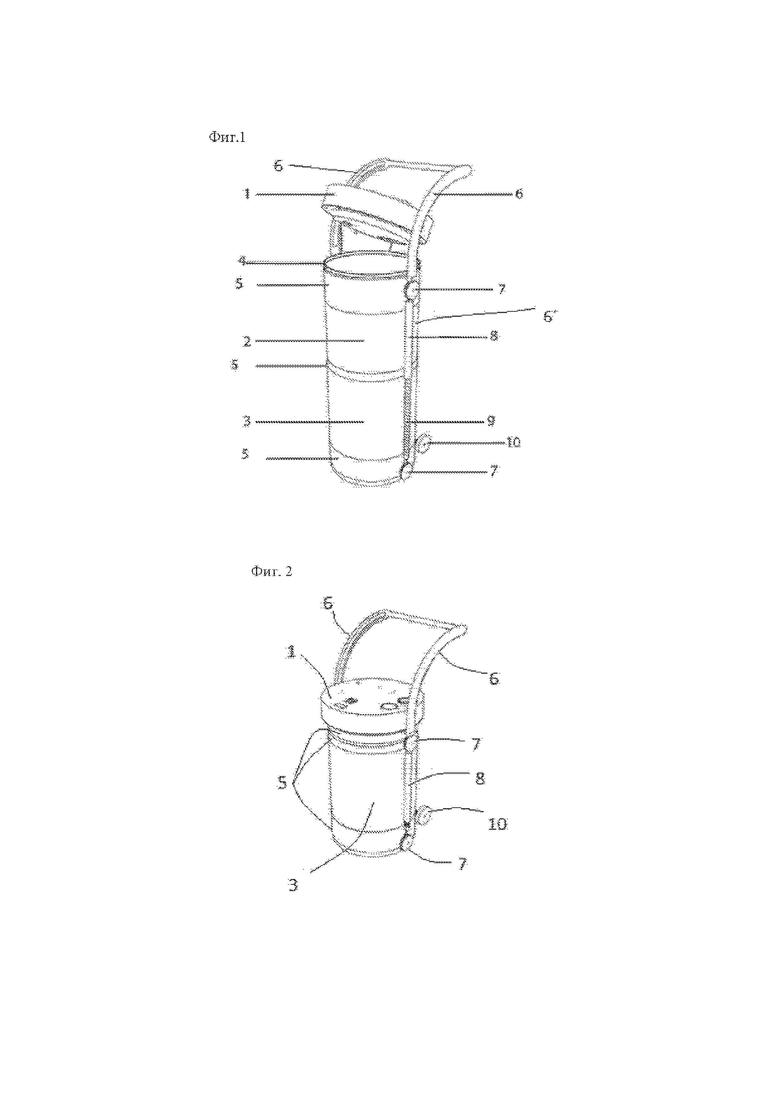

Фиг.1 в свободной перспективе изображает контейнер с функцией прессования отходов с дезинфицирующим устройством в положении применения, с открытой крышкой;

Фиг.2 в свободной перспективе изображает сжатый контейнер, когда верхний цилиндрический корпус смещен в нижний цилиндрический корпус;

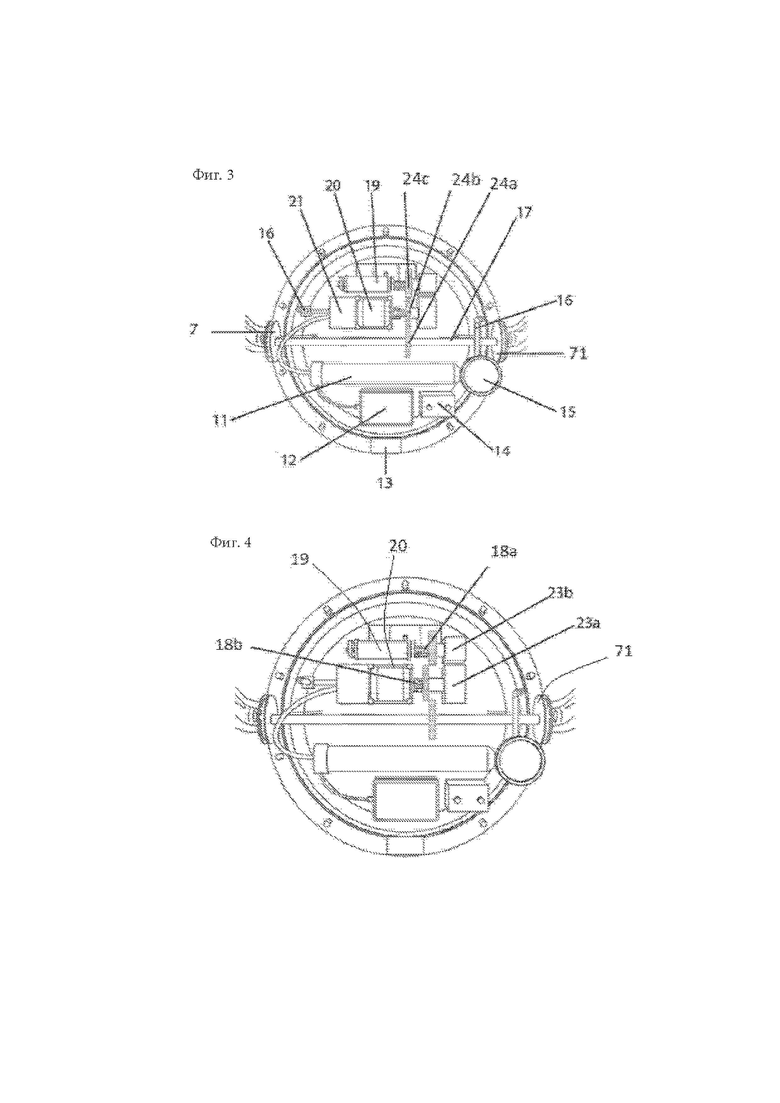

Фиг.3 изображает продольный разрез крышки контейнера, где схематично изображены компоненты, размещенные в ее внутреннем пространстве;

Фиг.4 подробно изображает продольный разрез крышки, показанной на Фиг.3;

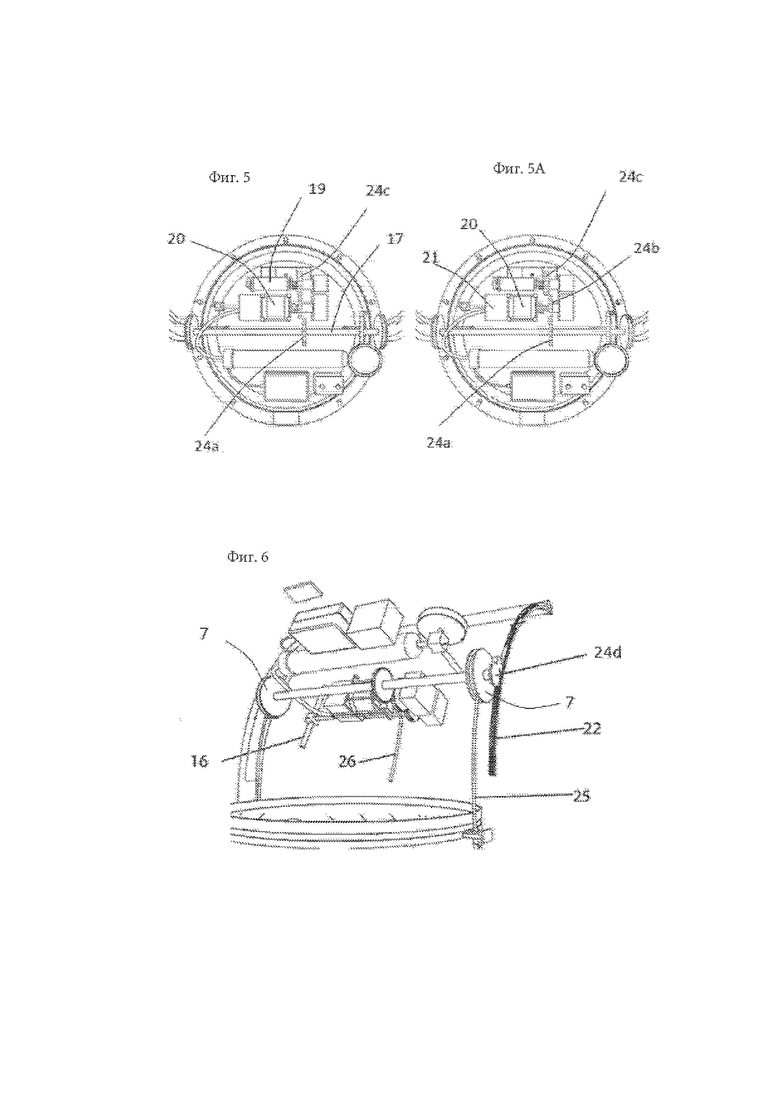

Фиг.5 подробно изображает размещение зубчатых колес в крышке контейнера, когда данные зубчатые колеса обеспечивают приведение в действие катушки шнура;

Фиг.5A подробно изображает установку зубчатых колес в крышке контейнера, при совместном перемещении с помощью данных зубчатых колес оси роликов и оси редукторного двигателя;

Фиг.6 изображает приведение в действие крышки контейнера с помощью редукторного двигателя в одном варианте выполнения изобретения;

Фиг.7 изображает вариант выполнения внутренних компонентов крышки контейнера, когда зубчатые колеса не входят в зацепление с зубчатыми направляющими и крышка закрыта;

Фиг.7A изображает вариант выполнения внутренних компонентов крышки контейнера, при зацеплении зубчатых колес оси двигателя и зубчатых колес двигателя с зубчатыми направляющими и крышка открыта;

Фиг.8 изображает функционирование закрытия крышки, когда спиральная пружина расположена в одной рукоятке конструкции контейнера, которая выполнена с возможностью оказания натяжения на ось роликов зубчатого колеса крышки, и крышка закрыта;

Фиг.8А изображает функционирование открытия крышки, показанной на Фиг.8, когда спиральная пружина не оказывает натяжения на ось роликов зубчатого колеса крышки, и крышка открыта;

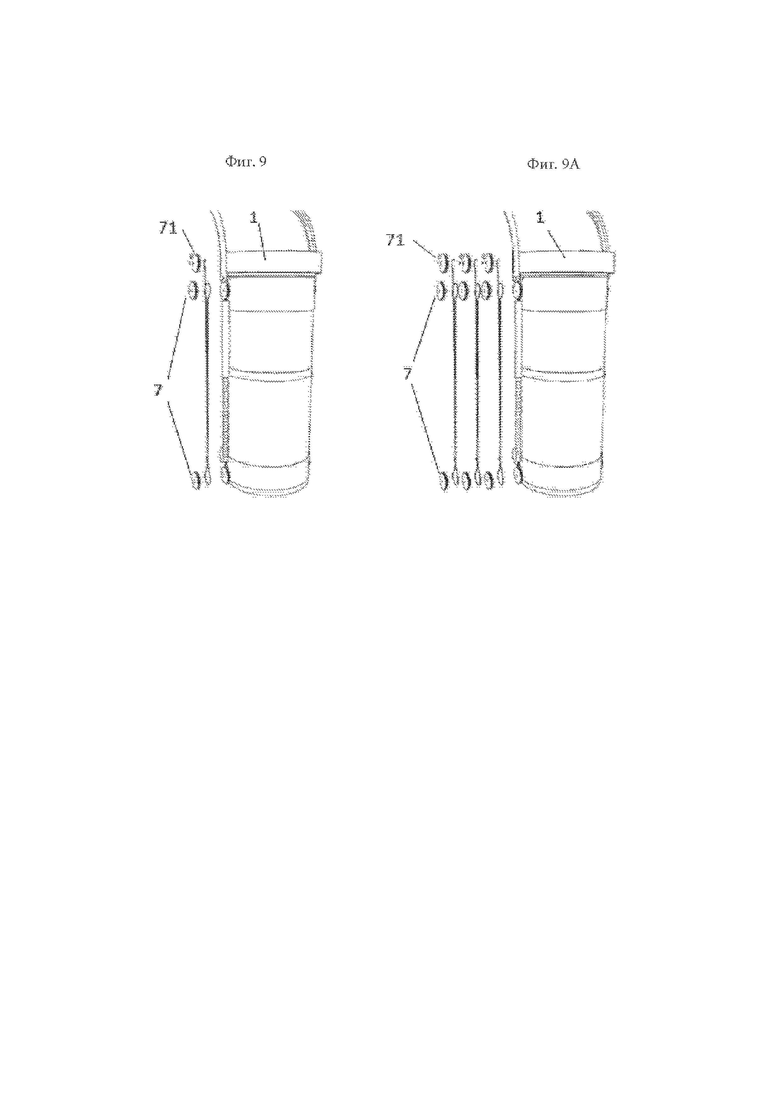

Фиг.9 изображает механизм комплекта цилиндров в боковой конструкции контейнера для обеспечения сжатия герметичного узла контейнера;

Фиг.9A изображает механизм комплекта цилиндров, показанный на Фиг.9, обеспечивающий сжатие герметичного узла контейнера;

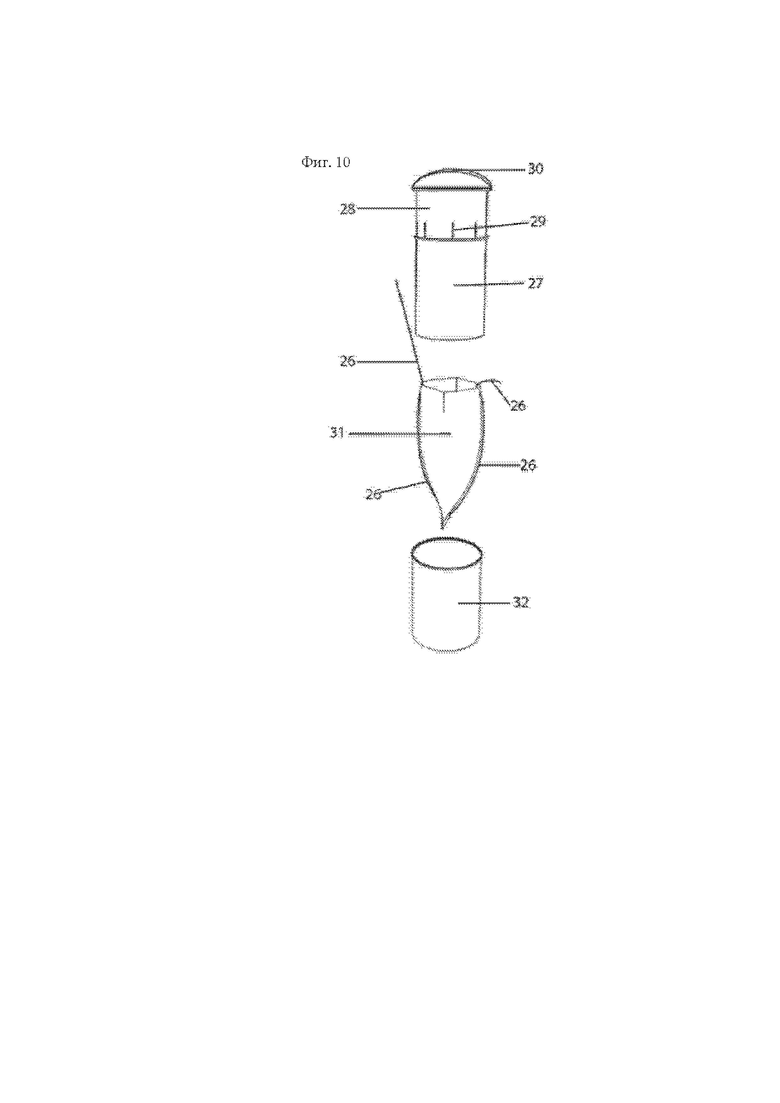

Фиг.10 изображает развернутую плоскость одного варианта выполнения герметичного контейнера, содержащего полые и взаимозаменяемые цилиндры, выполненные с возможностью скольжения друг с другом, в которых размещены отходы, подлежащие стерилизации и/или сжатию;

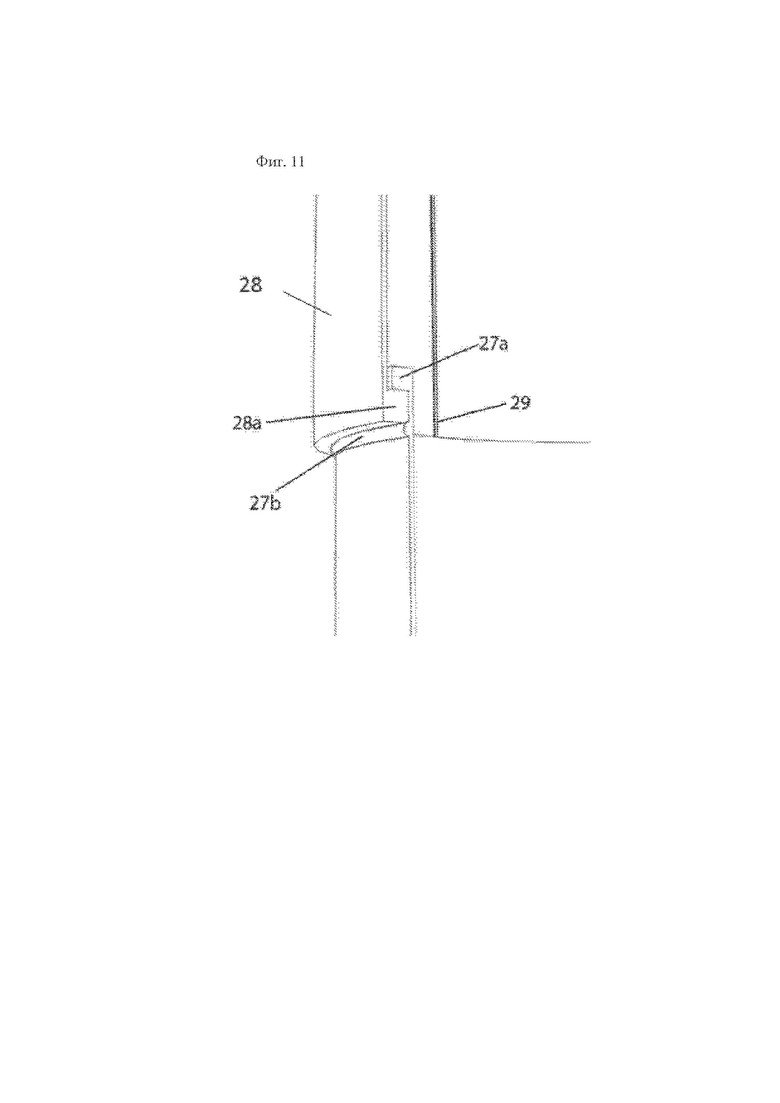

Фиг.11 изображает развернутую плоскость одного варианта выполнения герметичного контейнера, содержащего комплект цилиндров с выступами, которые предотвращают разнесение цилиндров в период нахождения в них отходов, подлежащих стерилизации и/или сжатию;

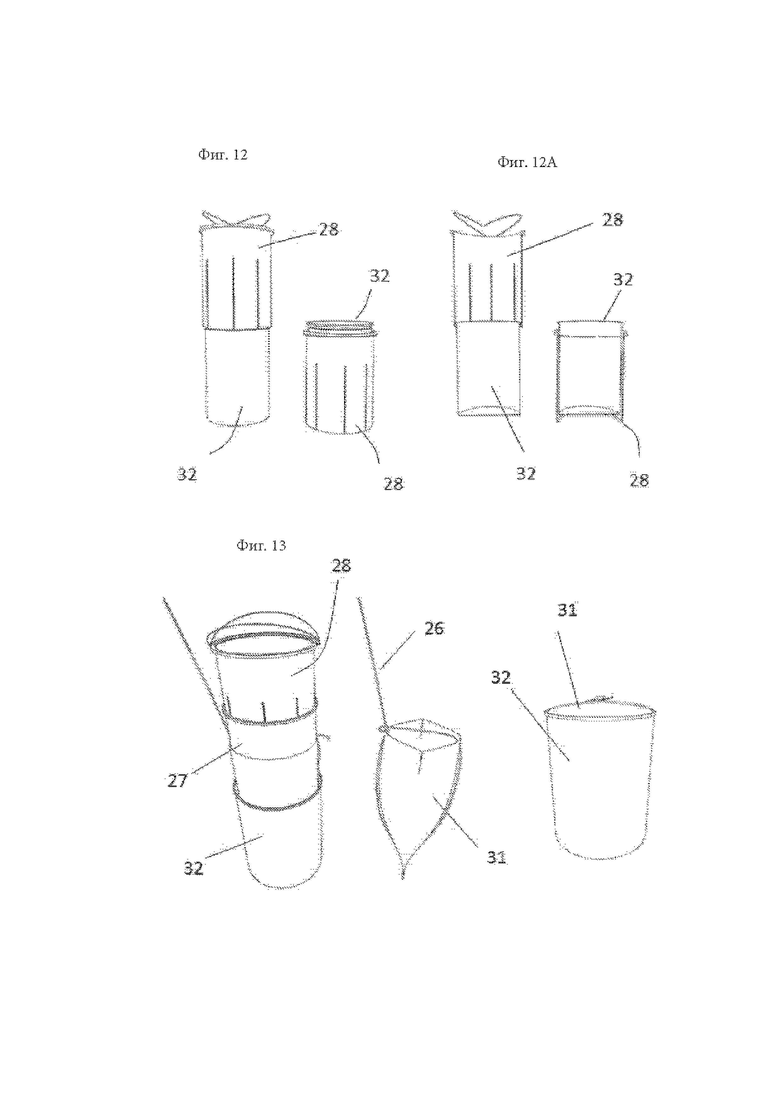

Фиг.12 изображает герметичный контейнер, показанный на Фиг.11, показывающий положение верхнего полого цилиндра и нижнего полого цилиндра до и после прессования;

Фиг.12А изображает поперечный разрез герметичного контейнера до и после прессования, показанного на Фиг.12;

Фиг.13 схематично изображает все элементы, составляющие герметичный контейнер и мешок до и после прессования, показанного на Фиг.10;

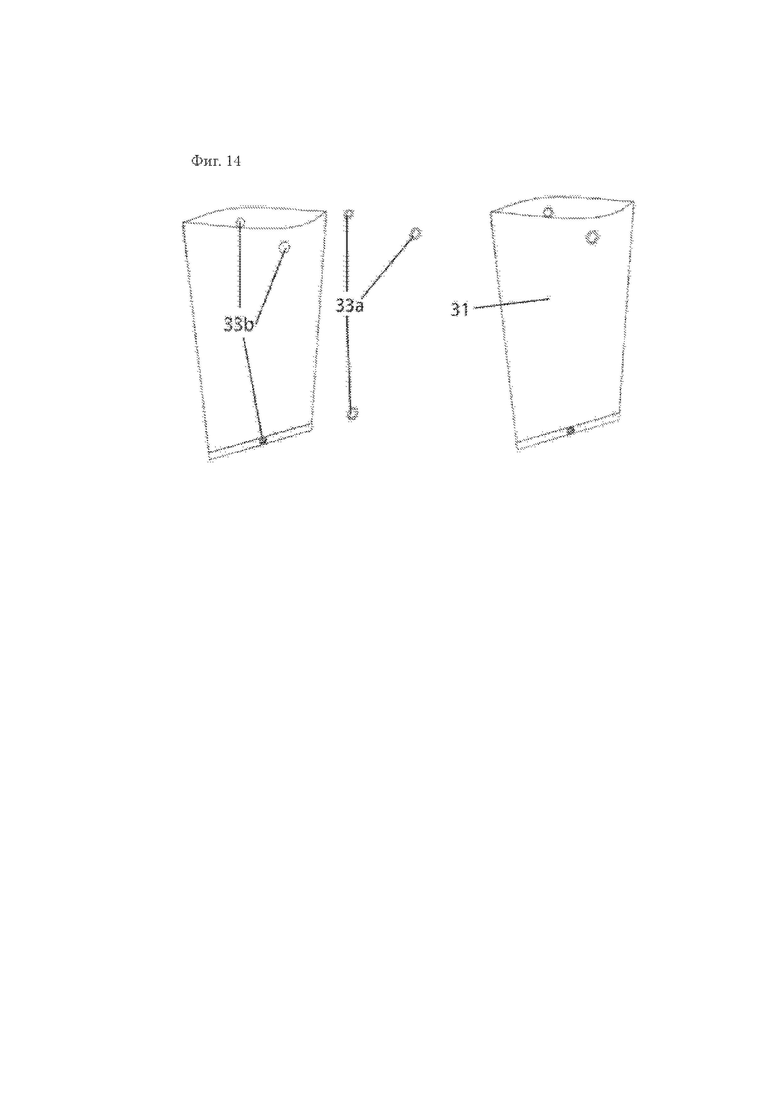

Фиг.14 изображает мешок прессующего контейнера, в который упакованы отходы, подлежащие прессованию, показано расположение отверстий и шайб, обеспечивающих функцию направляющих для пропускания через них струны.

ПОДРОБНОЕ ОПИСАНИЕ ВАРИАНТА ВЫПОЛНЕНИЯ ИЗОБРЕТЕНИЯ

Как показано на чертежах, в одном варианте выполнения изобретения корпус контейнера содержит крышку (1), содержащую компоненты, подлежащие стерилизации и прессованию, и для открытия и закрытия крышки; герметичный контейнер, содержащий верхний цилиндрический корпус (2) и нижний цилиндрический корпус (3); расширяемое уплотнение (4) из силиконовой резины; раму (5), удерживающую совместно корпус и его компоненты; две верхние боковые конструкции (6), содержащие внутри участок зубчатой направляющей, в котором зубчатое колесо проходит с возможностью открытия и закрытия крышки (1), и также содержит рукоятку узла. На чертежах также показаны две нижние боковые конструкции (6'), которые продольно закреплены на соответствующей стороне рамы (5) и каждая из которых содержит ролики, расположенные в двух цилиндрах (7), по которым обеспечено скольжение троса; телескопическую трубу (8) в качестве направляющей, обеспечивающей скольжение верхнего цилиндрического корпуса (2) по нижнему цилиндрическому корпусу (3) и пружину (9), которая расположена над нижним цилиндром (7) и выполнена с возможностью поднятия верхнего цилиндрического корпуса (2) в исходное положение, когда трос не обеспечивает натяжение двух цилиндров; и колесо (10), обеспечивающее перемещение узла в целом.

С другой стороны, на чертежах также показано, что при смещении верхнего цилиндрического корпуса (2) в нижний цилиндрический корпус (3), мусор или отходы, содержащиеся в герметичном контейнере, спрессовываются.

В крышке (1) содержатся: озонообразующая лампа (11), соединенная с воздушным компрессором (21); трансформатор (12) тока, обеспечивающий питание озоновой лампы; ультразвуковой датчик (13) перемещения; аккумуляторную батарею (14) обеспечивающую питание всех механизмов и компонентов устройства; фильтр (15) с активированным углем или высокоэффективный фильтр очистки воздуха HEPA; впускные и выпускные трубы (16), проходящие из воздушного компрессора (21); ось (17) роликов, имеющая на обоих концах ролики (71), соединенные с осью (20) редукторного двигателя; зубчатые колеса (24a, 24b и 24c), выполненные с возможностью приведения в действие перемещаемых частей узла; и катушка (19) шнура для закрывания мешков. Озонообразующая лампа (11) соединена с трансформатором (12) тока, аккумуляторной батарей (14) и воздушным компрессором (21).

Крышка (1) содержит поршневой электроклапан (23a) двигателя, выполненный с возможностью приведения в действие зубчатых колес редукторного двигателя (20) и поршневой электроклапан (23b) катушки, выполненный с возможностью приведения в действие зубчатых колес катушки (19) шнура. Редукторный двигатель (20) контактирует, с помощью пружины (18b) двигателя, с зубчатым колесом (24b) двигателя. Катушка (19) шнура, входящая в состав крышки (1), соединена с пружиной (18a) катушки, которая в свою очередь соединена с зубчатым колесом (24c) катушки, которое удерживается поршневым электроклапаном (23b) катушки, причем зубчатое колесо (24c) катушки соединено с зубчатым колесом (24b) двигателя. Как показано на чертежах, крышка (1) может быть установлена в несколько положений перемещения, в зависимости от расположения зубчатых колес (24a, 24b и 24c). Таким образом, из данных установок зубчатые колеса могут быть выполнены с возможностью поворота оси (17) роликов, которая обеспечивает прессование герметичного контейнера (не показан); или колеса могут быть закреплены на концах их осей с возможностью открытия и закрытия крышки (1); или могут обеспечить поворот зубчатого колеса (24c), которое выполнено с возможностью приведения в действие катушки (19) шнура; или, в зависимости от расположения оси (17) роликов и оси (20) редукторного двигателя, причем колеса выполнены с возможностью совместного перемещения. Кроме того, зубчатые колеса могут не входить в зацепление с зубчатым колесом (24b) двигателя, и таким образом возможна работа только воздушного компрессора (21).

Соответственно, в одном варианте выполнения крышки (1), выполненной с возможностью приведения в действие с помощью редукторного двигателя (20), закрытие и открытие крышки (1) может быть выполнено при поднятии и опускании перемещающего зубчатого колеса (24d) с помощью зубчатого колеса (24a) оси роликов и зубчатого колеса (24b) двигателя с помощью зубчатых направляющих (22). Кроме того, цилиндры (7), которые выполнены с возможностью наматывания или разматывания стальных тросов (25), расположены на той же оси, на которую вставлены зубчатое колесо (24a) ролика и перемещающие зубчатые колеса (24d). На чертежах показано, что когда электроклапан (23a) двигателя и электроклапан (23b) катушки находятся в данном положении, впускное отверстие воздуха или озона к отходам, находящимся в герметичном контейнере, может быть открыто или закрыто.

Еще одна деталь, которая показана на чертежах - это расположение компонентов крышки (1), когда ролики оси зубчатого колеса (24a) и зубчатого колеса (24b) двигателя находятся в исходном положении. В данном случае тросы (25) выполнены с возможностью оказания давления на расширяемое уплотнение (4) из силиконовой резины и с возможностью опускания крышки (1) относительно рамы (5), поддерживающей герметичный контейнер. Когда крышка (1) находится в инертном состоянии, предотвращено зацепление перемещающих зубчатых колес (24d) с зубчатыми направляющими (22), даже при повороте роликов и оси (17) роликов и прессовании верхнего цилиндрического корпуса (2), и обеспечен свободный поворот зубчатых колес (24a) оси роликов и зубчатых колес (24b) двигателя. С другой стороны, расположение компонентов крышки (1), когда трос (25) не оказывает давление и сжатие роликов (71), обеспечивает поворот зубчатых колес в обратном направлении, тем самым обеспечивая подъем крышки (1) за счет расширения силиконового уплотнения (4). Таким образом, зубчатые колеса (24a) оси двигателя и зубчатые колеса (24b) двигателя выполнены с возможностью зацепления зубчатых направляющих (22).

Открытие и закрытие крышки (1) выполняется с помощью рукоятки в верхней боковой конструкции (6) контейнера, где спиральная пружина (40) тянет крышку (1), когда редукторный двигатель (20) не оказывает напряжения на ролики осей зубчатых колес (24a); причем оба расположены в крышке, и таким образом крышка (1) поднимается под действием спиральной пружины (40). И наоборот, для повторного закрытия крышки (1), редукторный двигатель (20) приводит в действие зубчатое колесо (24b) двигателя, и крышка (1) проходит тот же путь, но в противоположном направлении.

Как показано на чертежах, корпус контейнера содержит механизм, содержащий комплект цилиндров (7), расположенных в нижней боковой конструкции (6´), и роликов (71) в крышке (1), соединенных стальными тросами (25), которые обеспечивают прессование герметичного контейнера. Прохождение стального троса (25) снизу описано следующим образом: первый конец стального троса (25) закреплен в нижней точке рамы (5) нижнего цилиндра, от этой точки он проходит к верхнему цилиндру (7), закрепленному в верхней точке рамы (5) верхнего цилиндра, проходит по периметру данного верхнего цилиндра (7) и проходит по направлению вниз к другому нижнему цилиндру (7), который в свою очередь также закреплен в нижней точке рамы (5), стальной трос (25) проходит по периметру данного последнего нижнего цилиндра (7) и проходит к ролику (71), расположенному в крышке (1). Таким образом, крышка (1) приводится в действие с помощью оси (17) роликов, которая, в свою очередь, приводится в действие с помощью зубчатого колеса оси (24a) роликов, соединенной с зубчатым колесом (24b) редукторного двигателя (20).

Еще одна деталь согласно данному изобретению заключается в том, что данный механизм корпуса контейнера может содержать цилиндры (7) или захваты, также расположенные в нижней боковой конструкции (6´) и роликов (71) крышки, причем усилие распределяется вдоль троса (25), выполненного с возможностью сжатия герметичного контейнера. В одном варианте выполнения изобретения герметичный контейнер содержит сменные корпуса, в которых расположены предметы или отходы, подлежащие стерилизации и/или сжатию. Как показано на чертежах, герметичный контейнер может содержать верхний полый цилиндр (28) с рукоятками (30) и расширительными канавками (29), который выполнен с возможностью скольжения в промежуточном полом цилиндре (27), который в свою очередь выполнен с возможностью скольжения в нижнем полом цилиндре (32), закрытого у основания. Между промежуточным полым цилиндром (27) и нижним полым цилиндром (32) размещается мешок (31), предпочтительно бумажный, и его боковой и нижний периметр окружен шнуром (26). Отходы в мешке (31) дезинфицируются и прессуются при перемещении верхнего цилиндрического корпуса (2) в продольном направлении вниз до положения нижнего цилиндрического корпуса при сжатии крышкой (1).

Кроме того, верхний полый цилиндр (28) может иметь загнутый внутрь выступ (28a), окружающий весь его диаметр, и нижний полый цилиндр имеет загнутый наружу выступ (27a), окружающий весь его диаметр, с окантовкой (27b), расположенной немного ниже данного последнего выступа. Цель данного устройства заключается в удержании двух цилиндров в вертикальном положении во время наполнения, предотвращая их скольжение или изгиб, поскольку загнутые внутрь выступы (28a) предотвращают раздвижение цилиндров. Наоборот, окантовка (27b) обеспечивает прогибание двух цилиндров, если нет усилия, приложенного для обеспечения расширения загнутых наружу выступов (28a), посредством расширительных канавок (29). На чертежах герметичный контейнер изображен с верхним полым цилиндром (28) и нижним полым цилиндром до и после прессования, что обеспечивает возможность упаковки и закрытия мешка (31) после сжатия его содержимого. После извлечения из герметичного контейнера верхнего полого цилиндра (28) и промежуточного полого цилиндра (27), остается только нижний полый цилиндр с основанием (32) с дезинфицированными и спрессованными отходами, и мешок (31) автоматически завязывается при вытягивании шнура (26) из катушки (19) шнура. Наконец, на чертежах показан мешок (31) с отверстиями (33b), в которые вставлены металлические или пластиковые шайбы (33a), служащие направляющими для шнура (26). Благодаря данному признаку мешок (31) выполнен с возможностью упаковки сжатых отходов, когда катушка (19) шнура наматывает шнур (26) с помощью редукторного двигателя (20), расположенного в крышке (1).

Изобретение относится к контейнеру с функцией прессования отходов с дезинфицирующим устройством. Контейнер содержит конструкцию, образующую основной каркас контейнера, выполненную с возможностью вертикального перемещения и содержащую раму, которая поддерживает внутри герметичный контейнер, имеет на каждой стороне нижнюю боковую конструкцию, закрепленную по вертикали с помощью цилиндров, и содержит колеса в своем основании. Причем каждая из указанных двух нижних боковых конструкций продольно закреплена на соответствующей стороне рамы и содержит по одному закрепленному цилиндру в каждой из нижней и верхней точек рамы, стальной трос, находящийся в контакте с обоими цилиндрами, пружину, расположенную над нижним цилиндром, и телескопическую трубу, расположенную над пружиной. Также контейнер содержит две верхние боковые конструкции, нижние концы которых соединены с соответствующими нижними боковыми конструкциями, причем крышка закреплена с помощью перемещающих зубчатых колес на оси роликов, и герметичный контейнер, размещенный в конструкции рамы и содержащий нижний цилиндрический корпус и верхний цилиндрический корпус. Крышка расположена над рамой и выполнена с возможностью перемещения вдоль двух верхних боковых конструкций с помощью перемещающего зубчатого колеса и роликов. При этом крышка имеет герметичное резиновое уплотнение и содержит озонообразующую лампу, соединенную с воздушным компрессором с помощью впускных и выпускных труб, ультразвуковой датчик перемещения, угольный фильтр и редукторный двигатель, активирующий перемещение крышки и контактирующий, с помощью пружины двигателя, с зубчатым колесом двигателя, соединенным с зубчатым колесом оси роликов, расположенным на оси роликов. Причем озонообразующая лампа соединена с трансформатором тока, аккумуляторной батарей и воздушным компрессором. Контейнер включает мешок, расположенный в герметичном контейнере, в котором отходы дезинфицируются и прессуются при перемещении верхнего цилиндрического корпуса в продольном направлении вниз до положения нижнего цилиндрического корпуса при сжатии крышкой. Изобретение обеспечивает безопасное для человека прессование и дезинфицирование отходов, а также экономию мешков и места, необходимого для их утилизации. 7 з.п. ф-лы, 19 ил.

1. Контейнер с функцией прессования отходов с дезинфицирующим устройством, отличающийся тем, что он содержит:

конструкцию, образующую основной каркас контейнера, выполненную с возможностью вертикального перемещения и содержащую:

раму (5), которая поддерживает внутри герметичный контейнер, имеет на каждой стороне нижнюю боковую конструкцию (6´), закрепленную по вертикали с помощью цилиндров (7), и содержит колеса (10) в своем основании, причем каждая из указанных двух нижних боковых конструкций (6´) продольно закреплена на соответствующей стороне рамы (5) и содержит:

по одному закрепленному цилиндру (7) в каждой из нижней и верхней точек рамы (5),

стальной трос (25), находящийся в контакте с обоими цилиндрами (7),

пружину (9), расположенную над нижним цилиндром (7), и

телескопическую трубу (8), расположенную над пружиной (9),

две верхние боковые конструкции (6), нижние концы которых соединены с соответствующими нижними боковыми конструкциями (6´), причем крышка (1) закреплена с помощью перемещающих зубчатых колес (24d) на оси (17) роликов, и

герметичный контейнер, размещенный в конструкции рамы (5) и содержащий:

нижний цилиндрический корпус (3) и

верхний цилиндрический корпус (2),

причем крышка (1) расположена над рамой (5) и выполнена с возможностью перемещения вдоль двух верхних боковых конструкций (6) с помощью перемещающего зубчатого колеса (24d) и роликов (71), при этом крышка (1) имеет герметичное резиновое уплотнение (4) и содержит:

озонообразующую лампу (11), соединенную с воздушным компрессором (21) с помощью впускных и выпускных труб (16),

ультразвуковой датчик (13) перемещения,

угольный фильтр (15) и

редукторный двигатель (20), активирующий перемещение крышки (1) и контактирующий, с помощью пружины (18b) двигателя, с зубчатым колесом (24b) двигателя, соединенным с зубчатым колесом (24a) оси роликов, расположенным на оси (17) роликов, причем озонообразующая лампа (11) соединена с трансформатором (12) тока, аккумуляторной батарей (14) и воздушным компрессором (21), и

мешок (31), расположенный в герметичном контейнере, причем в указанном мешке отходы дезинфицируются и прессуются при перемещении верхнего цилиндрического корпуса (2) в продольном направлении вниз до положения нижнего цилиндрического корпуса при сжатии крышкой (1).

2. Контейнер по п.1, отличающийся тем, что крышка (1) содержит катушку (19) шнура, соединенную с пружиной (18a) катушки, которая в свою очередь соединена с зубчатым колесом (24c) катушки, которое удерживается поршневым электроклапаном (23b) катушки, причем зубчатое колесо (24c) катушки соединено с зубчатым колесом (24b) двигателя.

3. Контейнер по п.2, отличающийся тем, что перемещение зубчатого колеса (24b) двигателя, зубчатого колеса (24c) катушки и зубчатого колеса (24a) оси роликов, которое поворачивает ось (17) роликов, обеспечивает сжатие герметичного контейнера.

4. Контейнер по п.2 или 3, отличающийся тем, что зубчатое колесо (24а) оси роликов и зубчатое колесо (24b) двигателя поднимают и опускают перемещающее зубчатое колесо (24d) по зубчатым направляющим (22), и на ту же ось зубчатого колеса (24a) ролика и перемещающего зубчатого колеса (24d) установлены цилиндры (7), которые наматывают и разматывают стальные тросы (25), так что электроклапан (23a) двигателя и электроклапан (23b) катушки открывают и закрывают доступ воздуха внутрь герметичного контейнера, активируя открытие и закрытие крышки с помощью редукторного двигателя (20).

5. Контейнер по любому из предыдущих пунктов, отличающийся тем, что верхняя боковая конструкция (6) содержит спиральную пружину (40), соединенную с перемещающим зубчатым колесом (24d) крышки (1) и активирующую открытие и закрытие крышки (1).

6. Контейнер по п.1, отличающийся тем, что герметичный контейнер образован верхним полым цилиндром (28) с рукоятками (30) и расширительными канавками (29), который выполнен с возможностью скольжения в другом промежуточном полом цилиндре (27), который в свою очередь выполнен с возможностью скольжения в другом нижнем полом цилиндре (32), имеющем закрытое основание, причем между промежуточным полым цилиндром (27) и нижним полым цилиндром (32) расположен мешок (31), боковой и нижний периметр которого окружен шнуром (26).

7. Контейнер по п.1, отличающийся тем, что герметичный контейнер образован верхним полым цилиндром (28) с расширительными канавками (29) вдоль его корпуса и с загнутым внутрь выступом (28а), окружающим весь его диаметр, и нижним полым цилиндром с загнутым наружу выступом (27а), окружающим весь его диаметр, и окантовкой (27b), расположенной ниже.

8. Контейнер по п.1, отличающийся тем, что мешок (31) имеет отверстия (33b) с шайбами (33a) для пропускания шнура (26), уплотняющего мешок при приведении в действие катушки (19) шнура, имеющейся в крышке (1).
