ПЛАСТМАССОВЫЙ ФУТЛЯР ДЛЯ СИСТЕМ МАРКИРОВКИ ФЛАКОНОВ Российский патент 2025 года по МПК B01L3/00

ПЕРЕКРЕСТНАЯ ССЫЛКА НА РОДСТВЕННЫЕ ЗАЯВКИ

[0001] Настоящая заявка испрашивает приоритет предварительной заявки на патент США №62/913859, поданной 11 октября 2019 года, все содержимое которой принадлежит правообладателю настоящей заявки и включено в данный документ посредством ссылки во всей своей полноте.

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

[0002] Настоящее изобретение относится в целом к системам и способам систем маркировки флаконов, включая системы и способы систем маркировки флаконов при криогенных температурах.

ПРЕДПОСЫЛКИ НАСТОЯЩЕГО ИЗОБРЕТЕНИЯ

[0003] Поддержание низких температур флаконов во время хранения и транспортировки зачастую требуется для сохранения и поддержания целостности продукта, содержащегося во флаконах. Например, для флаконов, содержащих определенные медицинские или химические продукты, требуются криогенные температуры хранения и транспортировки. Диапазон криогенных температур как правило включает температуры приблизительно от -190 до 0°С. Дополнительно для флаконов часто требуются этикетки, удовлетворяющие требованиям маркировки, которые могут быть специфическими для конкретной страны. Например, если флакон содержит медицинский или химический продукт, помимо других требований, нужно, чтобы на этикетке были указаны название продукта и дата истечения срока годности. Также может возникнуть необходимость указания на этикетках флаконов имени пациента, если флаконы содержат персонифицированный медицинский продукт. Также зачастую требуется, чтобы этикетка не закрывала всю поверхность флакона, чтобы обеспечить возможность визуального осмотра содержимого внутри флакона.

[0004] Однако для традиционных способов маркировки зачастую требуется, чтобы флаконы находились во время процесса нанесения при комнатной температуре. Это нежелательно, поскольку продукты, хранящиеся при криогенных температурах, чувствительны к температуре и их нельзя размораживать, наносить этикетку и снова замораживать. Дополнительно не является оптимальной маркировка при комнатной температуре перед замораживанием, поскольку для нее требуется массовое нанесение маркировки на флаконы до того, как станет известно, на какие рынки и/или в какие страны будут отправлены флаконы. Кроме того, этикетки флаконов часто отделяются от поверхности флаконов, когда хранятся при криогенных температурах, вследствие потери клейких свойств этикеток при низких температурах. Дополнительно возникали трудности в случае использования традиционных способов маркировки для нанесения этикеток на флаконы при криогенных температурах, вследствие образования инея на поверхности флаконов в дополнение к потере клейких свойств этикеток при низких температурах. Следовательно, есть потребность в лучшем решении для маркировки флаконов, хранящихся при криогенных температурах, таком, чтобы маркировку можно было наносить при криогенных температурах и этикетки оставались приклеенными во время хранения и транспортировки.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0005] Соответственно целью настоящего изобретения является предоставление пользователям футляра для флакона, который может вмещать этикетку и удерживать этикетку в приклеенном состоянии в диапазоне криогенных температур. Целью настоящего изобретения является предоставление пользователям систем и способов, позволяющих пользователю надежно окружать флакон футляром для флакона во время хранения и транспортировки. Целью настоящего изобретения является предоставление пользователям систем и способов, позволяющих пользователю осматривать содержимое флакона путем наблюдения через окно в футляре для флакона.

[0006] В некоторых аспектах футляр для флакона, выполненный с возможностью размещения этикетки, содержит пластиковый материал, шарнир, сформированный в пластиковом материале, блокировочный механизм и отверстие, сформированное в пластиковом материале. Пластиковый материал обладает криогенным рабочим диапазоном температур и имеет такие размеры, чтобы окружить по меньшей мере часть флакона. Шарнир определяет первую половину оболочки, содержащую первую кромку, и вторую половину оболочки, содержащую вторую кромку. Блокировочный механизм выполнен с возможностью прикрепления первой кромки первой половины оболочки ко второй кромке второй половины оболочки. Отверстие имеет осевую длину и поперечную длину.

[0007] В некоторых вариантах осуществления криогенный рабочий диапазон температур содержит диапазон от приблизительно -150°С до приблизительно 0°С. В некоторых вариантах осуществления криогенный рабочий диапазон температур содержит диапазон от приблизительно -190°С до приблизительно 0°С. В некоторых вариантах осуществления криогенный рабочий диапазон температур содержит диапазон от приблизительно -190°С до приблизительно -135°С. В некоторых вариантах осуществления криогенный рабочий диапазон температур содержит диапазон от приблизительно -150°С до приблизительно -135°С. В некоторых вариантах осуществления криогенный рабочий диапазон температур содержит приблизительно одну из группы, состоящей из -190°С, -180°С,-135°С, -80°С и 0°С.

[0008] В некоторых вариантах осуществления шарнир сформирован путем истончения пластикового материала. В некоторых вариантах осуществления пластиковый материал содержит по меньшей мере один из ПЭВП, полипропилена или другого пригодного пластика.

[0009] В некоторых вариантах осуществления блокировочный механизм крепит футляр для флакона к флакону. В некоторых вариантах осуществления блокировочный механизм выполнен с возможностью соединения с защелкиванием первой кромки первой половины оболочки со второй кромкой второй половины оболочки.

[00010] В некоторых вариантах осуществления осевая длина отверстия отличается от поперечной длины отверстия. В некоторых вариантах осуществления осевая длина отверстия больше поперечной длины отверстия. В некоторых вариантах осуществления поперечная длина отверстия больше осевой длины отверстия. В некоторых вариантах осуществления отверстие находится возле по меньшей мере одной из первой кромки первой половины оболочки или второй кромки второй половины оболочки.

[00011] В некоторых аспектах узел флакона содержит флакон и футляр для флакона, выполненный с возможностью размещения этикетки. Футляр для флакона содержит пластиковый материал, шарнир, сформированный в пластиковом материале, блокировочный механизм и отверстие, сформированное в пластиковом материале. Пластиковый материал обладает криогенным рабочим диапазоном температур и имеет такие размеры, чтобы окружить по меньшей мере часть флакона. Шарнир определяет первую половину оболочки, содержащую первую кромку, и вторую половину оболочки, содержащую вторую кромку. Блокировочный механизм выполнен с возможностью прикрепления первой кромки первой половины оболочки ко второй кромке второй половины оболочки. Отверстие имеет осевую длину и поперечную длину.

[00012] B некоторых вариантах осуществления криогенный рабочий диапазон температур содержит диапазон от приблизительно -150 до приблизительно 0°С. В некоторых вариантах осуществления криогенный рабочий диапазон температур содержит диапазон от приблизительно -190°С до приблизительно 0°С. В некоторых вариантах осуществления криогенный рабочий диапазон температур содержит диапазон от приблизительно -190 до приблизительно -135°С. В некоторых вариантах осуществления криогенный рабочий диапазон температур содержит диапазон от приблизительно -150 до приблизительно -135°С. В некоторых вариантах осуществления криогенный рабочий диапазон температур содержит приблизительно одну из группы, состоящей из -190°С, -180°С,-135°С, -80°С и 0°С.

[00013] B некоторых вариантах осуществления шарнир сформирован путем истончения пластикового материала. В некоторых вариантах осуществления пластиковый материал содержит по меньшей мере один из ПЭВП, полипропилена или другого пригодного пластика.

[00014] B некоторых вариантах осуществления блокировочный механизм крепит футляр для флакона к флакону. В некоторых вариантах осуществления блокировочный механизм выполнен с возможностью соединения с защелкиванием первой кромки первой половины оболочки со второй кромкой второй половины оболочки.

[00015] В некоторых вариантах осуществления осевая длина отверстия отличается от поперечной длины отверстия. В некоторых вариантах осуществления осевая длина отверстия больше поперечной длины отверстия. В некоторых вариантах осуществления поперечная длина отверстия больше осевой длины отверстия. В некоторых вариантах осуществления отверстие находится возле по меньшей мере одной из первой кромки первой половины оболочки или второй кромки второй половины оболочки.

[00016] Другие аспекты и преимущества настоящего изобретения станут очевидны из следующих графических материалов и описания, все из которых иллюстрируют принципы изобретения, только для примера.

КРАТКОЕ ОПИСАНИЕ ГРАФИЧЕСКИХ МАТЕРИАЛОВ

[00017] Описанные выше преимущества настоящего изобретения, вместе с дополнительными преимуществами, можно лучше понять, если обратиться к следующему описанию в сочетании с прилагаемыми графическими материалами. Графические материалы не обязательно выполнены с соблюдением масштаба, вместо этого обычно акцент делается на иллюстрировании принципов изобретения.

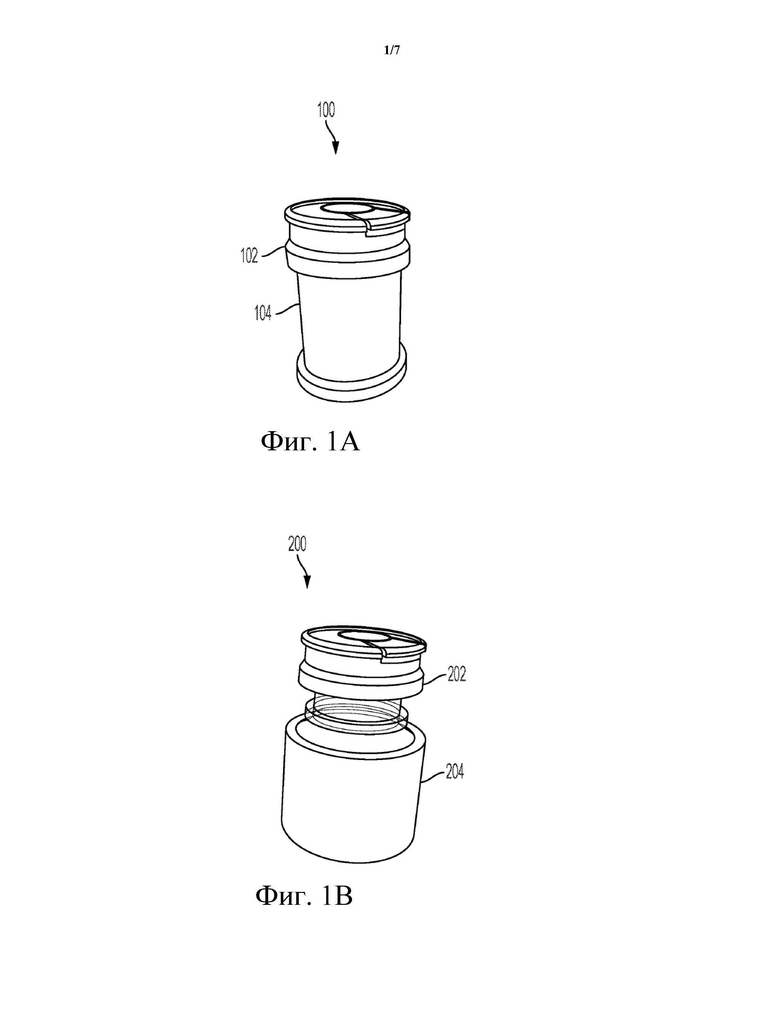

[00018] На фиг. 1А показан изометрический вид иллюстративного узла флакона согласно варианту осуществления настоящего изобретения.

[00019] На фиг. 1В показан изометрический вид иллюстративного узла флакона согласно варианту осуществления настоящего изобретения.

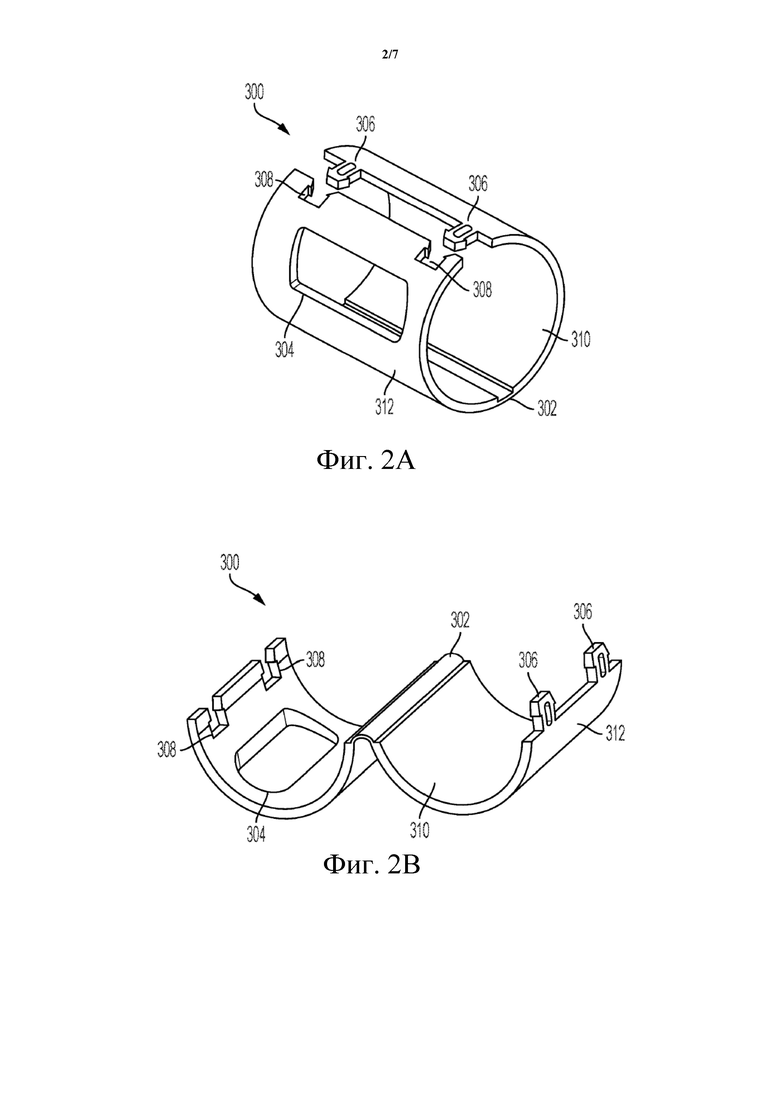

[00020] На фиг. 2А показан изометрический вид иллюстративного футляра для флакона с блокировочным механизмом пряжечного типа согласно варианту осуществления настоящего изобретения.

[00021] На фиг. 2В показан изометрический вид иллюстративного футляра для флакона, показанного на фиг. 2А, в открытой конфигурации согласно варианту осуществления настоящего изобретения.

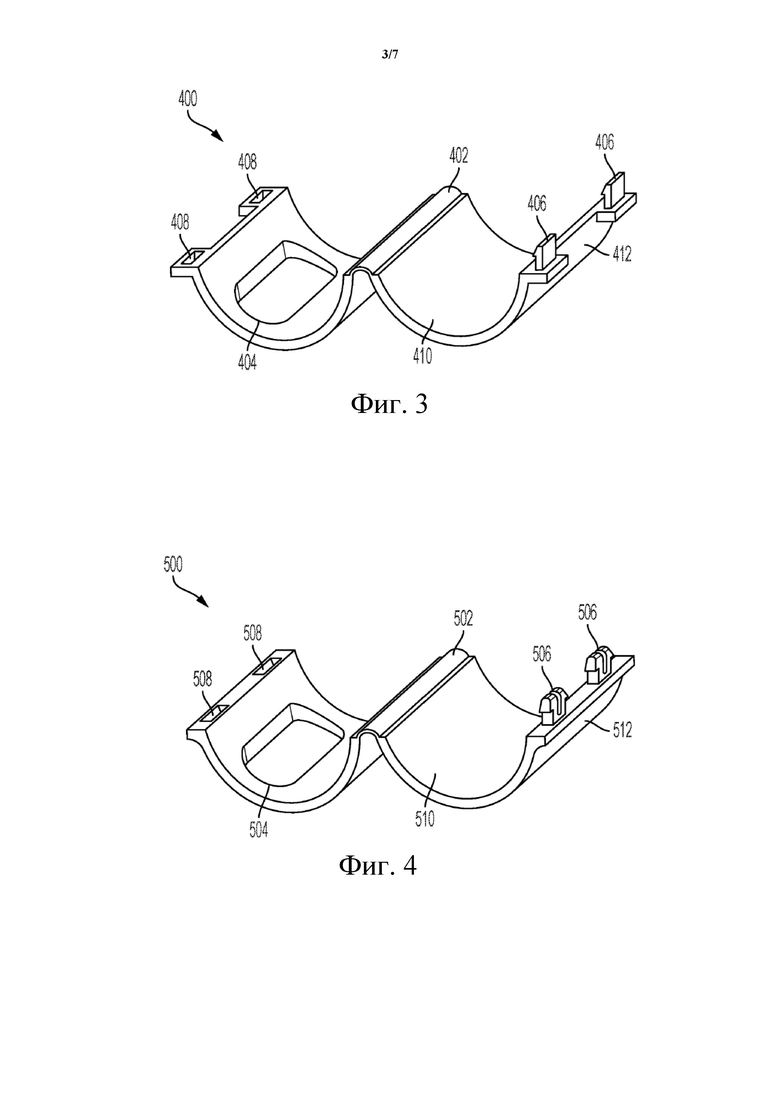

[00022] На фиг. 3 показан изометрический вид иллюстративного футляра для флакона с механизмом блокировки храпового типа в открытой конфигурации согласно варианту осуществления настоящего изобретения.

[00023] На фиг. 4 показан изометрический вид иллюстративного футляра для флакона с механизмом блокировки ножнового типа в открытой конфигурации согласно варианту осуществления настоящего изобретения.

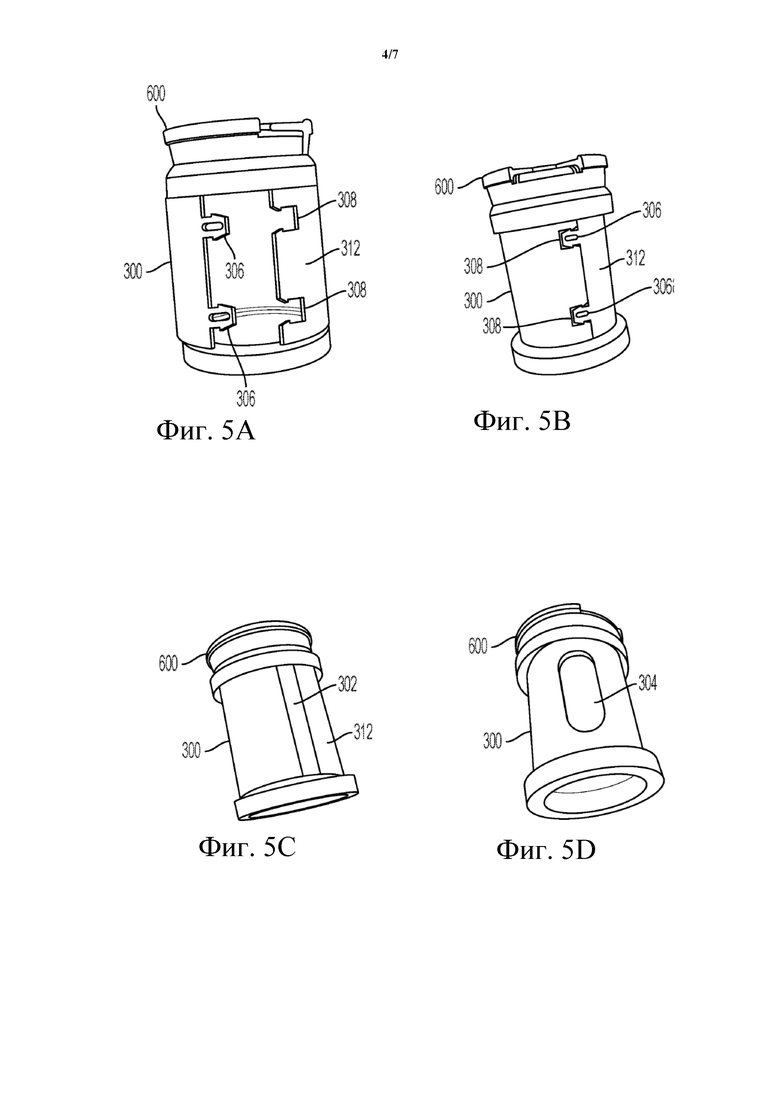

[00024] На фиг. 5А показан изометрический вид иллюстративного узла флакона согласно варианту осуществления настоящего изобретения.

[00025] На фиг. 5В показан изометрический вид иллюстративного узла флакона, показанного на фиг. 5А, в закрытой конфигурации согласно варианту осуществления настоящего изобретения.

[00026] На фиг. 5С показан изометрический вид иллюстративного узла флакона, показанного на фиг. 5А, согласно варианту осуществления настоящего изобретения.

[00027] На фиг.5D показан изометрический вид иллюстративного узла флакона, показанного на фиг. 5А, согласно варианту осуществления настоящего изобретения.

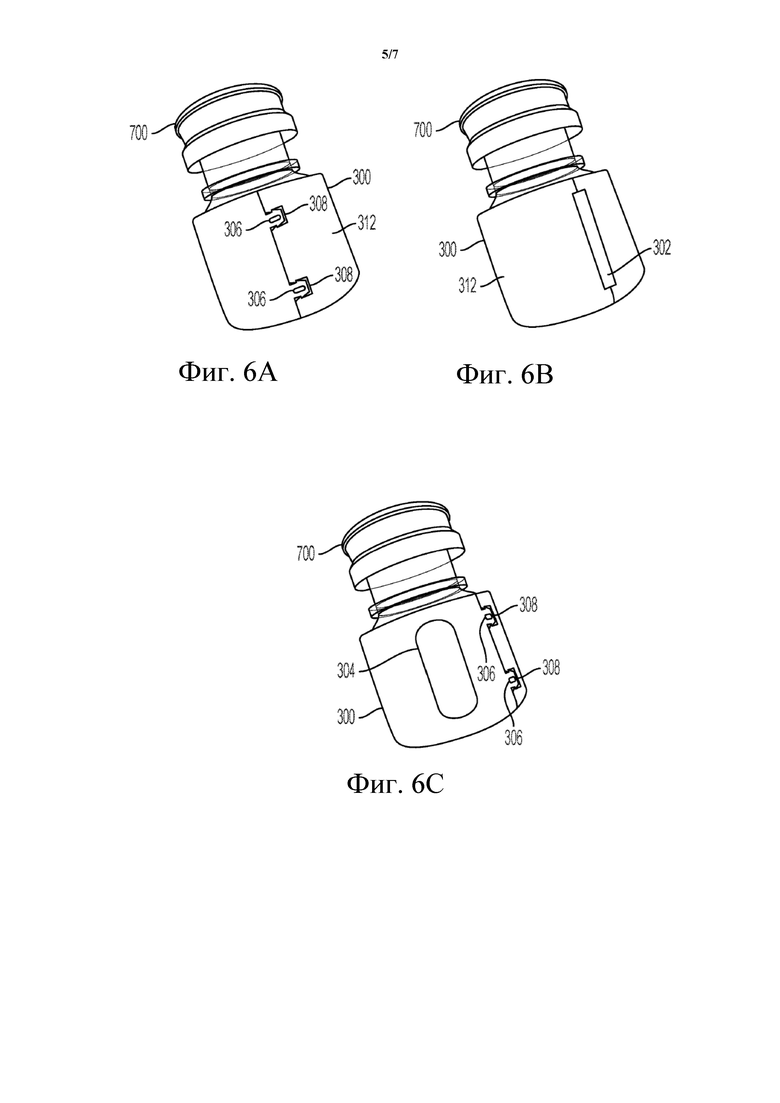

[00028] На фиг. 6А показан изометрический вид иллюстративного узла флакона в закрытой конфигурации согласно варианту осуществления настоящего изобретения.

[00029] На фиг.6 В показан изометрический вид иллюстративного узла флакона, показанного на фиг. 6А, согласно варианту осуществления настоящего изобретения.

[00030] На фиг. 6С показан изометрический вид иллюстративного узла флакона, показанного на фиг. 6А, согласно варианту осуществления настоящего изобретения.

[00031] На фиг. 7А показан изометрический вид иллюстративного узла флакона в закрытой конфигурации согласно варианту осуществления настоящего изобретения.

[00032] На фиг. 7В показан изометрический вид иллюстративного узла флакона, показанного на фиг. 7А, согласно варианту осуществления настоящего изобретения.

[00033] На фиг. 7С показан изометрический вид иллюстративного узла флакона, показанного на фиг. 7А, согласно варианту осуществления настоящего изобретения.

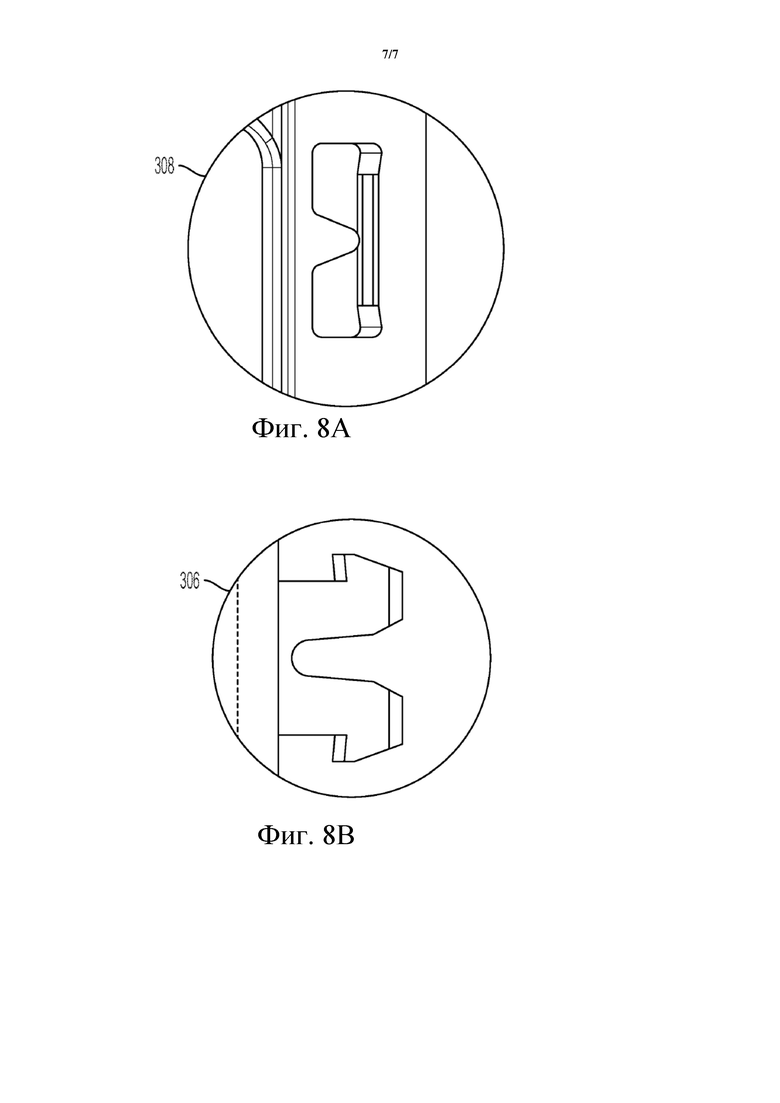

[00034] На фиг. 8А показан изометрический вид охватывающего компонента защелки иллюстративного узла флакона, показанного на фиг. 7А, согласно варианту осуществления настоящего изобретения.

[00035]На фиг. 8В показан изометрический вид охватываемого компонента защелки иллюстративного узла флакона, показанного на фиг. 7А, согласно варианту осуществления настоящего изобретения.

ПОДРОБНОЕ ОПИСАНИЕ НАСТОЯЩЕГО ИЗОБРЕТЕНИЯ

[00036] B некоторых аспектах системы и способы, описанные в настоящем документе, могут содержать футляр для флакона, который может вмещать этикетку и удерживать этикетку в приклеенном состоянии в диапазоне криогенных температур. Системы и способы, описанные в настоящем документе, могут обеспечить пользователю возможность надежно окружать флакон футляром для флакона во время хранения и транспортировки. Системы и способы, описанные в настоящем документе, могут обеспечить пользователю возможность осматривать содержимое флакона через отверстие в футляре для флакона.

[00037] Как показано на фиг. 1А и 1В, примеры узлов 100 и 200 флаконов содержат малый флакон 102 и большой флакон 202 соответственно. Узел 100 флакона содержит футляр 104 для флакона, имеющий такие размеры, чтобы окружить по меньшей мере часть малого флакона 102. Узел 200 флакона содержит футляр 204 для флакона, имеющий такие размеры, чтобы окружить по меньшей мере часть большого флакона 202. Флаконы 102 и 202 могут иметь размер в диапазоне от 1 мл до 50 мл. Например, в некоторых вариантах осуществления малый флакон 102 может иметь 2 мл, а большой флакон 202 может иметь 6 мл. Футляры 104 и 204 для флаконов могут содержать пластиковый материал и их можно изготовлять с использованием способа литья под давлением или способа трехмерной печати. В некоторых вариантах осуществления футляры 104 и 204 для флаконов изготовляют литьем под давлением с использованием полипропилена, полиэтилена высокой плотности (ПЭВП, HDPE) или другого пригодного пластика для литья под давлением или трехмерной печати.

[00038] Поверхность футляров 104 и 204 для флаконов должна быть пригодной для вмещения этикетки. Этикетка может содержать информацию, идентифицирующую продукт внутри флаконов 102 или 202, и любую дополнительную информацию, связанную с продуктом. В некоторых вариантах осуществления этикетка чувствительная к давлению и клейкая. В некоторых вариантах осуществления этикетка изготовлена из пригодной пластиковой лицевой основы и стойкого к воздействию холода клея, прикрепленного к защитной пленке. В других вариантах осуществления этикетку изготовляют из материала с бумажной поверхностью и стойкого к воздействию холода клея, прикрепленного к защитной пленке. В некоторых вариантах осуществления этикетка представляет собой пластиковую этикетку, отлитую на месте с футляром, называемую отлитой этикеткой, образующую компонент этикетки/футляра в форме одной детали. Стойкий к воздействию холода клей обеспечивает возможность приклеивания этикетки к поверхности футляров 104 и 204 флаконов в диапазоне температур приблизительно от -190 до 0°С, и до условий комнатной температуры. Во время процесса применения этикетку наносят на футляр для флакона и обеспечивают отверждение, чтобы прикрепить этикетку на футляр для флакона при подготовке к хранению при температурах замораживания.

[00039] Описанные в этом документе варианты осуществления футляра для флакона содержат различные отличительные признаки и механизмы, которые обеспечивают возможность использования с флаконами и узлами флакона. Например, со ссылкой на фиг. 2А и 2В представлен пример пластикового футляра 300 для флакона, содержащего шарнир 302 и отверстие 304. Шарнир 302 определяет первую половину оболочки и вторую половину оболочки футляра 300 для флакона. Каждая из половин оболочки содержит кромки, которые соединяются, когда футляр 300 для флакона находится в закрытой конфигурации. В некоторых вариантах осуществления шарнир 302 сформирован путем истончения пластикового материала футляра 300 для флакона. Шарнир 302 обеспечивает возможность облегченного выполнения отливки, позволяет хранить и транспортировать футляр 300 для флакона во вложенном положении и позволяет с легкостью манипулировать во время присоединения к флакону. Отверстие 304 имеет осевую длину и поперечную длину и обеспечивает пользователю возможность осматривать содержимое флакона. В некоторых вариантах осуществления осевая длина и поперечная длина отверстия 304 отличаются. Например, в некоторых вариантах осуществления осевая длина отверстия 304 больше, чем поперечная длина отверстия 304. В других вариантах осуществления поперечная длина отверстия 304 больше, чем осевая длина отверстия 304. В некоторых вариантах осуществления осевая длина и поперечная длина отверстия 304 одинаковые. Например, в некоторых вариантах осуществления отверстие может иметь квадратную форму.

[00040] На фиг. 2В показан пластиковый футляр 300 для флакона в открытой конфигурации. Пластиковый футляр 300 для флакона содержит внутреннюю поверхность 310 и внешнюю поверхность 312. Толщина пластикового футляра 300 для флакона определена внутренней поверхностью 310 и внешней поверхностью 312. Когда пластиковый футляр 300 для флакона находится в закрытой конфигурации вокруг флакона, внутренняя поверхность 310 может находиться в контакте с внешней поверхностью флакона. Внешняя поверхность 312 может быть выполнена с возможностью размещения стойкой к воздействию холода этикетки. В некоторых вариантах осуществления внешнюю поверхность 312 пластикового футляра 300 для флакона обрабатывают перед нанесением этикетки, чтобы улучшить последующее приклеивание этикетки. В некоторых вариантах осуществления отверстие 304 находится возле кромки одной из половин пластикового футляра 300 для флакона. Это дает возможность этикетке занимать большую часть внешней поверхности 312 пластикового футляра 300 для флакона.

[00041] Пластиковый футляр 300 для флакона содержит блокировочный механизм пряжечного типа, выполненный с возможностью прикрепления первой кромки первой половины оболочки ко второй кромке второй половины оболочки. Блокировочный механизм пряжечного типа содержит один или более охватываемых компонентов 306 на первой кромке первой половины оболочки и один или более охватывающих компонентов 308 на второй кромке второй половины оболочки. Вариант осуществления, показанный на фиг. 2А и 2В, содержит два охватываемых компонента 306 и два соответствующих охватывающих компонента 308. Однако в некоторых вариантах осуществления футляр 300 для флакона может содержать один охватываемый компонент 306 и один соответствующий охватывающий компонент 308. В других вариантах осуществления пластиковый футляр 300 для флакона может содержать три или более охватываемых компонентов 306 и три или более соответствующих охватывающих компонентов 308. В закрытой конфигурации по меньшей мере один охватываемый компонент 306 вставлен и закреплен в по меньшей мере одном охватывающем компоненте 308, так что первая кромка первой половины оболочки прикреплена ко второй кромке второй половины оболочки. Охватываемый компонент 306 содержит выступы, которые можно соединить со впадинами, имеющимися в охватывающем компоненте 308. В некоторых вариантах осуществления кромки половин оболочек пластикового футляра 300 для флакона соединены с защелкиванием в закрытую конфигурацию.

[00042] На фиг. 3 и 4 показаны примеры футляров для флаконов, содержащих альтернативные блокировочные механизмы. Например, показанный на фиг. 3, пример футляра 400 для флакона содержит механизм блокировки храпового типа. Аналогично футляру 300 для флакона, описанному со ссылкой на фиг. 2А и 2В, футляр 400 для флакона содержит шарнир 402, отверстие 404 и внутреннюю поверхность 410, а также внешнюю поверхность 412. Механизм блокировки храпового типа выполнен с возможностью прикрепления первой кромки первой половины оболочки футляра 400 для флакона ко второй кромке второй половины оболочки футляра 400 для флакона. Механизм блокировки храпового типа содержит один или более охватываемых компонентов 406 на первой кромке первой половины оболочки и один или более охватывающих компонентов 408 на второй кромке второй половины оболочки. В закрытой конфигурации по меньшей мере один охватываемый компонент 406 вставлен и закреплен в по меньшей мере одном охватывающем компоненте 408, так что первая кромка первой половины оболочки прикреплена ко второй кромке второй половины оболочки. Охватываемый компонент 406 содержит выступ, который может быть связанным с охватывающим компонентом 408.

[00043] Показанный на фиг. 4, пример футляра 500 для флакона содержит механизм блокировки ножнового типа. Аналогично футляру 300 для флакона, описанному со ссылкой на фиг. 2А и 2В, футляр 500 для флакона содержит шарнир 502, отверстие 504, внутреннюю поверхность 510 и внешнюю поверхность 512. Механизм блокировки ножнового типа выполнен с возможностью прикрепления первой кромки первой половины оболочки футляра 500 для флакона ко второй кромке второй половины оболочки футляра 500 для флакона. Механизм блокировки ножнового типа содержит один или более охватываемых компонентов 506 на первой кромке первой половины оболочки и один или более охватывающих компонентов 508 на второй кромке второй половины оболочки. В закрытой конфигурации по меньшей мере один охватываемый компонент 506 вставлен и закреплен в по меньшей мере одном охватывающем компоненте 508, так что первая кромка первой половины оболочки прикреплена ко второй кромке второй половины оболочки. Охватываемый компонент 506 содержит выступы, которые могут быть связаны с охватывающим компонентом 508.

[00044] Как показано на фиг. 5А-5D, пример флакона 600 окружен пластиковым футляром 300 для флакона. Флакон 600 может иметь размер в диапазоне от 1 мл до 50 мл. Например, в некоторых вариантах осуществления флакон 600 представляет собой флакон 2 мл. Как описано в связи с фиг. 2А и 2В, пластиковый футляр 300 для флакона содержит шарнир 302, отверстие 304, внешнюю поверхность 312 и блокировочный механизм, содержащий по меньшей мере один охватываемый компонент 306 и по меньшей мере один охватывающий компонент 308. Способ закрепления пластикового футляра 300 для флакона вокруг флакона 600 начинается с пластикового футляра 300 для флакона в открытой конфигурации. Как показано на фиг. 5А, пластиковый футляр 300 для флакона окружает флакон 600. Как показано на фиг. 5В, один или более охватываемых компонентов 306 прикреплены к соответствующим охватывающим компонентам 308, крепя пластиковый футляр 300 для флакона к флакону 600. В некоторых вариантах осуществления блокировочный механизм содержит блокировочный механизм пряжечного типа, как описано в связи с фиг. 2А и 2В, механизм блокировки храпового типа, как описано в связи с фиг. 3, или механизм блокировки ножнового типа, как описано в связи с фиг.4.

[00045] Как показано на фиг. 6А-6С, пример флакона 700 окружен пластиковым футляром 300 для флакона. Флакон 700 может иметь размер в диапазоне от 1 мл до 50 мл. Например, в некоторых вариантах осуществления флакон 700 представляет собой флакон 6 мл. Как описано в связи с фиг. 2А и 2В, пластиковый футляр 300 для флакона содержит шарнир 302, отверстие 304, внешнюю поверхность 312 и блокировочный механизм, содержащий по меньшей мере один охватываемый компонент 306 и по меньшей мере один охватывающий компонент 308. Способ закрепления пластикового футляра 300 для флакона вокруг флакона 700 начинается с пластикового футляра 300 для флакона в открытой конфигурации. Как показано на фиг. 6А, пластиковый футляр 300 для флакона окружает флакон 700 и один или более охватываемых компонентов 306 прикреплены к соответствующим охватывающим компонентам 308, крепя пластиковый футляр 300 для флакона к флакону 700. В некоторых вариантах осуществления блокировочный механизм содержит блокировочный механизм пряжечного типа, как описано в связи с фиг. 2А и 2В, механизм блокировки храпового типа, как описано в связи с фиг. 3, или механизм блокировки ножнового типа, как описано в связи с фиг. 4.

[00046] B варианте осуществления, представленном для примера, футляр 300 для флакона, выполненный с возможностью размещения этикетки, содержит пластиковый материал, шарнир 302, сформированный в пластиковом материале, блокировочный механизм и отверстие 304, сформированное в пластиковом материале. Пластиковый материал обладает криогенным рабочим диапазоном температур и имеет такие размеры, чтобы окружить по меньшей мере часть флакона 600 (или 700). Шарнир 302 определяет первую половину оболочки, содержащую первую кромку, и вторую половину оболочки, содержащую вторую кромку. Блокировочный механизм выполнен с возможностью прикрепления первой кромки первой половины оболочки ко второй кромке второй половины оболочки. Отверстие 304 имеет осевую длину и поперечную длину.

[00047] B некоторых вариантах осуществления криогенный рабочий диапазон температур содержит диапазон от приблизительно -150 до приблизительно 0°С. В некоторых вариантах осуществления криогенный рабочий диапазон температур содержит диапазон от приблизительно -190 до приблизительно 0°С. В некоторых вариантах осуществления криогенный рабочий диапазон температур содержит диапазон от приблизительно -190 до приблизительно -135°С. В некоторых вариантах осуществления криогенный рабочий диапазон температур содержит диапазон от приблизительно -150 до приблизительно -135°С. В некоторых вариантах осуществления криогенный рабочий диапазон температур содержит приблизительно одну из группы, состоящих из -190°С, -180°С, -135°С, -80°С и 0°С. В некоторых вариантах осуществления шарнир 302 сформирован путем истончения пластикового материала. В некоторых вариантах осуществления пластиковый материал содержит по меньшей мере один из ПЭВП, полипропилена или другого пригодного пластика.

[00048] B некоторых вариантах осуществления блокировочный механизм крепит футляр 300 для флакона к флакону 600. В некоторых вариантах осуществления блокировочный механизм выполнен с возможностью соединения с защелкиванием первой кромки первой половины оболочки со второй кромкой второй половины оболочки. В некоторых вариантах осуществления аксиальная длина отверстия 304 отличается от поперечной длины отверстия 304. В некоторых вариантах осуществления осевая длина отверстия 304 больше, чем поперечная длина отверстия 304. В некоторых вариантах осуществления поперечная длина отверстия 304 больше, чем осевая длина отверстия 304. В некоторых вариантах осуществления отверстие 304 находится возле по меньшей мере одной из первой кромки первой половины оболочки или второй кромки второй половины оболочки.

[00049] B другом варианте осуществления, представленном для примера, узел флакона содержит флакон 600 (или 700) и футляр 300 для флакона, выполненный с возможностью размещения этикетки. Футляр для флакона содержит пластиковый материал, шарнир 302, сформированный в пластиковом материале, блокировочный механизм и отверстие 304, сформированное в пластиковом материале. Пластиковый материал обладает криогенным рабочим диапазоном температур и имеет такие размеры, чтобы окружить по меньшей мере часть флакона 600 (или 700). Шарнир 302 определяет первую половину оболочки, содержащую первую кромку, и вторую половину оболочки, содержащую вторую кромку. Блокировочный механизм выполнен с возможностью прикрепления первой кромки первой половины оболочки ко второй кромке второй половины оболочки. Отверстие 304 имеет осевую длину и поперечную длину.

[00050] B некоторых вариантах осуществления криогенный рабочий диапазон температур содержит диапазон от приблизительно -150 до приблизительно 0°С. В некоторых вариантах осуществления криогенный рабочий диапазон температур содержит диапазон от приблизительно -190 до приблизительно 0°С. В некоторых вариантах осуществления криогенный рабочий диапазон температур содержит диапазон от приблизительно -190 до приблизительно -135°С. В некоторых вариантах осуществления криогенный рабочий диапазон температур содержит диапазон от приблизительно -150 до приблизительно -135°С. В некоторых вариантах осуществления криогенный рабочий диапазон температур содержит приблизительно одну из группы, состоящих из -190°С, -180°С, -135°С, -80°С и 0°С. В некоторых вариантах осуществления шарнир 302 сформирован путем истончения пластикового материала. В некоторых вариантах осуществления пластиковый материал содержит по меньшей мере один из ПЭВП, полипропилена или другого пригодного пластика.

[00051] B некоторых вариантах осуществления блокировочный механизм крепит футляр 300 для флакона к флакону 600 (или 700). В некоторых вариантах осуществления блокировочный механизм выполнен с возможностью соединения с защелкиванием первой кромки первой половины оболочки со второй кромкой второй половины оболочки. В некоторых вариантах осуществления аксиальная длина отверстия 304 отличается от поперечной длины отверстия 304. В некоторых вариантах осуществления осевая длина отверстия 304 больше, чем поперечная длина отверстия 304. В некоторых вариантах осуществления поперечная длина отверстия 304 больше, чем осевая длина отверстия 304. В некоторых вариантах осуществления отверстие 304 находится возле по меньшей мере одной из первой кромки первой половины оболочки или второй кромки второй половины оболочки.

[00052] Как показано на фиг. 7А-1С, пример флакона 800 окружен пластиковым футляром 300 для флакона. Флакон 800 может иметь размер в диапазоне от 1 мл до 50 мл. Например, в некоторых вариантах осуществления флакон 800 представляет собой флакон 6 мл. Как описано в связи с фиг. 2А и 2В, пластиковый футляр 300 для флакона содержит шарнир 302, отверстие 304, внешнюю поверхность 312 и блокировочный механизм, содержащий по меньшей мере один охватываемый компонент 306 и по меньшей мере один охватывающий компонент 308. Как показано на фиг. 7А-7С, пластиковый футляр 300 для флакона содержит поднятый буртик 350 и узкий шов 360, обеспечивающие более надежную подгонку вокруг флакона 800. Дополнительно, как показано на фиг. 7А-7С, блокировочный механизм можно поднимать, чтобы облегчать захват и закрытие. Как показано на фиг. 8А и 8В, в некоторых вариантах осуществления охватывающий компонент 308 может быть увеличен, чтобы обеспечить возможность для больших охватываемых компонентов 306, и охватываемый компонент 306 может содержать изогнутые под углом выступы для лучшего крепления к охватывающему компоненту 308.

[00053] Используемый в данном документе термин «приблизительно» или «около», в применении к одному или большему количеству значений, представляющих интерес, относится к значению, которое аналогично указанному эталонному значению. В некоторых вариантах осуществления термин «приблизительно» или «около» относится к диапазону значений, которые находятся в пределах 25%, 20%, 19%, 18%, 17%, 16%, 15%, 14%, 13%, 12%, 11%, 10%, 9%, 8%, 7%, 6%, 5%, 4%, 3%, 2%, 1% или меньше в любом направлении (больше или меньше чем) относительно указанного эталонного значения, если только не указано иное или из контекста не очевидно иное (кроме случаев, когда такое число превышало бы 100% от возможного значения).

[00054] Специалисту в данной области понятно, что изобретение можно осуществлять в других специальных формах без отхода от его сущности или его существенных характеристик. Поэтому вышеупомянутые варианты осуществления следует рассматривать во всех отношениях как представленные для примера, а не ограничивающие описанное в настоящем документе изобретение. Следует понимать, что проиллюстрированные варианты осуществления и варианты осуществления, рассмотренные в настоящем документе иным образом, являются только примерами изобретения, и что в объем изобретения входят другие варианты осуществления, включающие внесенные в них изменения, включая комбинации проиллюстрированных вариантов осуществления.

Изобретение относится к системам и способам систем маркировки флаконов. Футляр для флакона, выполненный с возможностью размещения этикетки. Футляр для флакона содержит пластиковый материал, обладающий криогенным рабочим диапазоном температур, шарнир, сформированный в пластиковом материале, блокировочный механизм и отверстие, сформированное в пластиковом материале. Пластиковый материал имеет такие размеры, чтобы окружить по меньшей мере часть флакона. Шарнир определяет первую половину оболочки, содержащую первую кромку, и вторую половину оболочки, содержащую вторую кромку. Блокировочный механизм выполнен с возможностью прикрепления первой кромки первой половины оболочки ко второй кромке второй половины оболочки. Отверстие имеет осевую длину и поперечную длину. Технический результат – обеспечение маркировки флаконов, хранящихся при криогенных температурах, так, чтобы маркировку можно было наносить при криогенных температурах и этикетки оставались приклеенными во время хранения и транспортировки. 2 н. и 21 з.п. ф-лы, 8 ил.

1. Футляр для флакона, выполненный с возможностью размещения этикетки, причем футляр для флакона содержит:

пластиковый материал, обладающий криогенным рабочим диапазоном температур, причем пластиковый материал имеет такие размеры, чтобы окружить по меньшей мере часть флакона;

шарнир, сформированный в пластиковом материале вдоль продольной оси футляра для флакона, причем шарнир определяет первую половину оболочки, содержащую первую кромку, и вторую половину оболочки, содержащую вторую кромку;

блокировочный механизм, выполненный с возможностью прикрепления первой кромки первой половины оболочки ко второй кромке второй половины оболочки; и

отверстие, сформированное в пластиковом материале, имеющее осевую длину и поперечную длину.

2. Футляр для флакона по п. 1, отличающийся тем, что криогенный рабочий диапазон температур содержит диапазон от -150 до 0°С.

3. Футляр для флакона по п. 1, отличающийся тем, что криогенный рабочий диапазон температур содержит диапазон от -190 до 0°С.

4. Футляр для флакона по п. 1, отличающийся тем, что шарнир сформирован путем истончения пластикового материала.

5. Футляр для флакона по п. 1, отличающийся тем, что пластиковый материал содержит по меньшей мере один из ПЭВП, полипропилена или другого пригодного пластика.

6. Футляр для флакона по п. 1, отличающийся тем, что блокировочный механизм крепит футляр для флакона к флакону.

7. Футляр для флакона по п. 1, отличающийся тем, что блокировочный механизм выполнен с возможностью соединения с защелкиванием первой кромки первой половины оболочки со второй кромкой второй половины оболочки.

8. Футляр для флакона по п. 1, отличающийся тем, что осевая длина отверстия больше поперечной длины.

9. Футляр для флакона по п. 1, отличающийся тем, что поперечная длина отверстия больше осевой длины.

10. Футляр для флакона по п. 1, отличающийся тем, что отверстие находится возле по меньшей мере одной из первой кромки первой половины оболочки или второй кромки второй половины оболочки.

11. Узел флакона, содержащий флакон и футляр флакона, выполненный с возможностью размещения по меньшей мере части флакона, причем футляр флакона содержит:

пластиковый материал, обладающий криогенным рабочим диапазоном температур, причем пластиковый материал имеет такие размеры, чтобы окружить по меньшей мере указанную часть флакона;

шарнир, сформированный в пластиковом материале, причем шарнир определяет первую половину оболочки, содержащую первую кромку, и вторую половину оболочки, содержащую вторую кромку, причем шарнир расположен вдоль длины флакона, когда часть флакона размещена в футляре флакона;

блокировочный механизм, выполненный с возможностью прикрепления первой кромки первой половины оболочки ко второй кромке второй половины оболочки; и

отверстие, сформированное в пластиковом материале, имеющее осевую длину и поперечную длину.

12. Узел флакона по п. 11, отличающийся тем, что криогенный рабочий диапазон температур содержит диапазон от -150 до 0°С.

13. Узел флакона по п. 11, отличающийся тем, что криогенный рабочий диапазон температур содержит диапазон от -190 до 0°С.

14. Узел флакона по п. 11, отличающийся тем, что шарнир сформирован путем истончения пластикового материала.

15. Узел флакона по п. 11, отличающийся тем, что пластиковый материал содержит по меньшей мере один из ПЭВП, полипропилена или другого пригодного пластика.

16. Узел флакона по п. 11, отличающийся тем, что блокировочный механизм крепит футляр для флакона к флакону.

17. Узел флакона по п. 11, отличающийся тем, что блокировочный механизм выполнен с возможностью соединения с защелкиванием первой кромки первой половины оболочки со второй кромкой второй половины оболочки.

18. Узел флакона по п. 11, отличающийся тем, что осевая длина отверстия больше поперечной длины.

19. Узел флакона по п. 11, отличающийся тем, что поперечная длина отверстия больше осевой длины.

20. Узел флакона по п. 11, отличающийся тем, что отверстие находится возле по меньшей мере одной из первой кромки первой половины оболочки или второй кромки второй половины оболочки.

21. Узел флакона по п. 11, отличающийся тем, что шарнир сформирован вдоль продольной оси футляра флакона.

22. Узел флакона по п. 11, отличающийся тем, что продольная ось шарнира является параллельной продольной оси флакона, когда указанная часть флакона размещена в футляре флакона.

23. Узел флакона по п. 11, отличающийся тем, что футляр флакона выполнен с возможностью размещения этикетки.
