ЧИСТЯЩЕЕ ОСНОВАНИЕ ДЛЯ ЧИСТЯЩЕЙ СИСТЕМЫ, СОДЕРЖАЩЕЙ УСТРОЙСТВО ДЛЯ ОБРАБОТКИ БЕЛЬЯ И УСТРОЙСТВО ДЛЯ ЧИСТКИ ПОЛА, И ЧИСТЯЩАЯ СИСТЕМА, СОДЕРЖАЩАЯ УСТРОЙСТВО ДЛЯ ОБРАБОТКИ БЕЛЬЯ, УСТРОЙСТВО ДЛЯ ЧИСТКИ ПОЛА И ЧИСТЯЩЕЕ ОСНОВАНИЕ Российский патент 2025 года по МПК A47L11/28

ПЕРЕКРЕСТНАЯ ССЫЛКА НА РОДСТВЕННУЮ ЗАЯВКУ

[0001] Настоящая заявка испрашивает приоритет по заявке на патент Китая №202210542287.5, поданной 17 мая 2022 года, и заявки на патент Китая №202221231616.6, поданной 17 мая 2022 года, полное содержание которых полностью включено в настоящий документ посредством ссылки.

ОБЛАСТЬ ТЕХНИКИ

[0002] Настоящее изобретение относится к технической области электрических чистящих устройств и предлагает чистящее основание и чистящую систему.

УРОВЕНЬ ТЕХНИКИ

[0003] Робот-пылесос обладает не только функцией подметания пола, но и функцией протирания пола шваброй, что эффективно снижает трудоемкость ручной уборки. В соответствующей технологии станция снабжена резервуаром для чистой воды, и швабра робота-пылесоса очищается с использованием чистой воды из резервуара для чистой воды. Однако использование резервуара для чистой воды приводит к большому размеру конструкции станции.

РАСКРЫТИЕ СУЩНОСТИ ИЗОБРЕТЕНИЯ

[0004] Ввиду этого целью настоящего изобретения является предоставление чистящего основания, имеющей более компактную конструкцию, и чистящей системы.

[0005] Согласно аспекту настоящего изобретения предложено чистящее основание, содержащее: нижнюю раму и впускной трубопровод для воды.

[0006] Внутри нижней рамы образована чистящая часть и чистящая камера для размещения устройства для чистки пола.

[0007] Впускной трубопровод для воды соединяет по текучей среде чистящую часть с источником воды.

[0008] В некоторых вариантах осуществления чистящее основание содержит впускной клапан для воды, расположенный во впускном трубопроводе для воды.

[0009] В некоторых вариантах осуществления чистящее основание содержит чистящее отверстие, расположенное в чистящей камере, и чистящее отверстие расположено на выпускном отверстии для воды впускного трубопровода для воды.

[0010] В некоторых вариантах осуществления верхняя сторона нижней рамы снабжена впускным отверстием для воды, и впускной трубопровод для воды соединен по текучей среде с впускным отверстием для воды.

[0011] В некоторых вариантах осуществления нижняя рама содержит опорную раму и раму основания, причем в опорной раме образована принимающая полость, рама снования расположена в приемной полости, в раме основания образована чистящая часть и чистящая камера, имеющая отверстие на передней стороне, а в приемной полости расположен впускной клапан для воды.

[0012] В некоторых вариантах осуществления чистящее основание содержит резервуар для сброса давления, который расположен во впускном трубопроводе для воды и расположен дальше по потоку от впускного клапана для воды.

[0013] В некоторых вариантах осуществления чистящее основание содержит емкость для моющего средства, сообщающуюся с резервуаром для сброса давления.

[0014] В некоторых вариантах осуществления чистящее основание содержит насос с автоматической подачей, выполненный с возможностью закачивания моющего средства, содержащегося в емкости для моющего средства.

[0015] В некоторых вариантах осуществления резервуар для сброса давления содержит впускное отверстие для жидкости, соединенное по текучей среде с выпускным отверстием для воды впускного клапана для воды, выпускное отверстие для жидкости, соединенное по текучей среде с чистящей частью, и подающее отверстие, соединенное по текучей среде с емкостью для моющего средства, причем высота впускного отверстия для жидкости и высота подающего отверстия больше, чем высота выпускного отверстия для жидкости.

[0016] В некоторых вариантах осуществления чистящее основание содержит отводящий трубопровод для воды, соединяющий по текучей среде чистящую часть с выпускным трубопроводом для воды устройства для обработки белья.

[0017] В некоторых вариантах осуществления чистящее основание содержит резервуар для отвода воды, насос для отвода воды и подводящий трубопровод для воды, причем насос для отвода воды и резервуар для отвода воды расположены в отводящем трубопроводе для воды, насос для отвода воды расположен дальше по потоку от резервуара для отвода воды, два конца подводящего трубопровода соединены по текучей среде с резервуаром для отвода воды и впускным трубопроводом для воды, соответственно.

[0018] Другой аспект настоящего изобретения предлагает чистящую систему, содержащую:

[0019] чистящее основание согласно любому из вышеуказанных вариантов осуществления;

[0020] устройство для обработки белья, расположенное над нижней рамой; и

[0021] устройство для чистки пола, выполненное с возможностью перемещения в чистящую камеру и из нее.

[0022] В некоторых вариантах осуществления устройство для обработки белья содержит водозаборный трубопровод, при этом впускной трубопровод для воды соединен по текучей среде с водозаборным трубопроводом, и водозаборный трубопровод соединен по текучей среде с источником воды.

[0023] В некоторых вариантах осуществления нижняя часть устройства для обработки белья снабжена водозаборным отверстием, соединенным по текучей среде с впускным отверстием для воды на верхней стороне нижней рамы, и водозаборный трубопровод соединен по текучей среде с водозаборным отверстием.

[0024] В некоторых вариантах осуществления водозаборный трубопровод и впускной трубопровод для воды расположены на одной стороне нижней рамы.

[0025] В чистящем основании согласно варианту осуществления настоящего изобретения впускной трубопровод для воды соединен по текучей среде с источником воды, поэтому отсутствует необходимость в обеспечении конструкции для хранения воды с большим конструктивным размером чистящего основания, и общий конструктивный размер чистящего основания может быть уменьшен. Источник воды может непрерывно подавать воду в чистящую часть, не требуя от пользователя ручной подачи воды в устройство для хранения воды, тем самым повышая уровень автоматизации и удобство эксплуатации станции.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

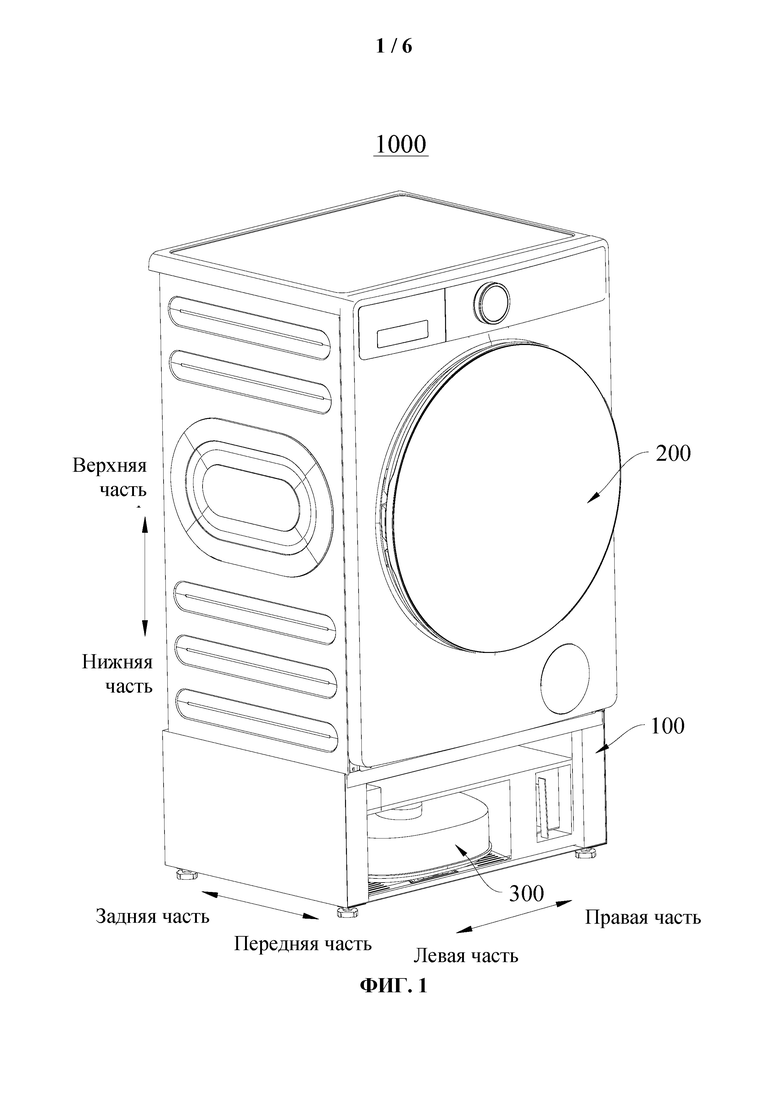

[0026] Фиг. 1 - схематический вид чистящей системы согласно варианту осуществления настоящей заявки.

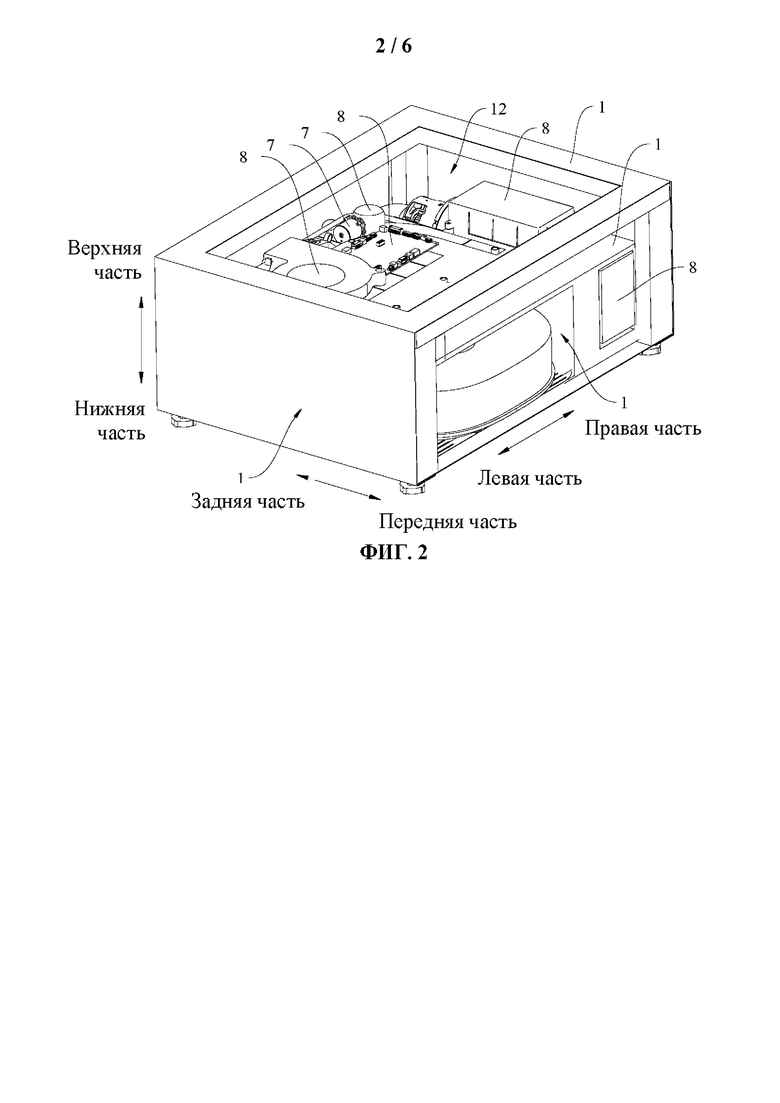

[0027] Фиг. 2 - схематический вид чистящей станции согласно варианту осуществления настоящей заявки.

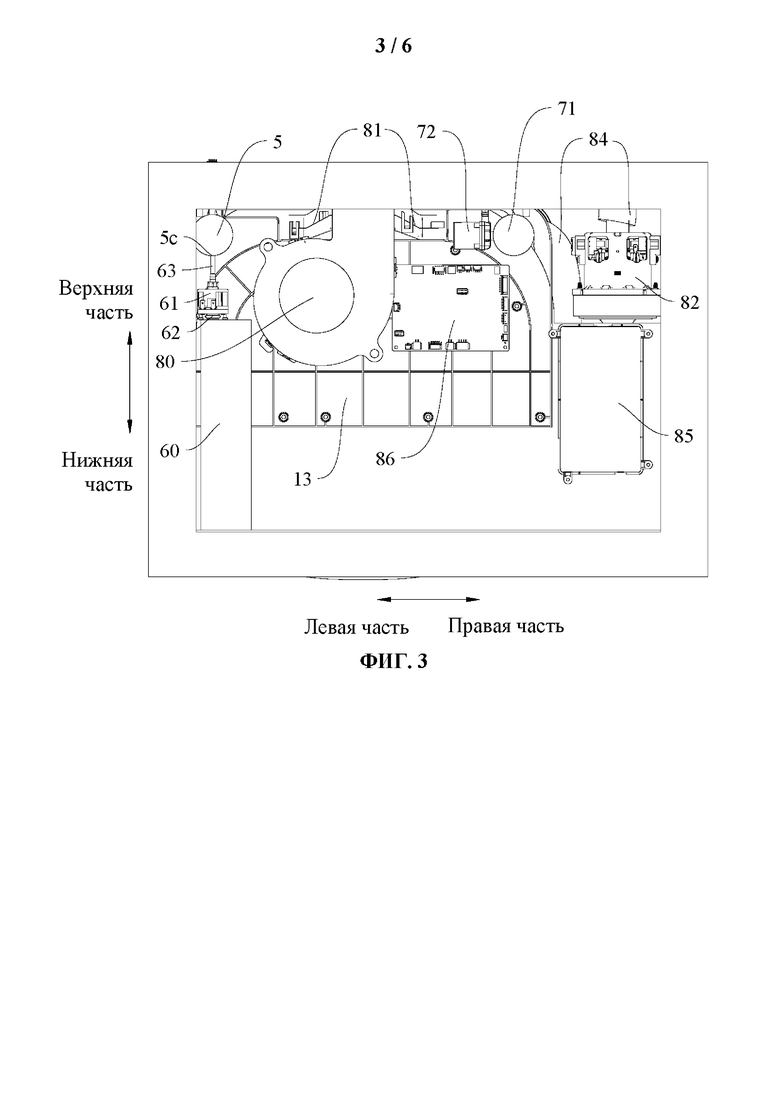

[0028] Фиг. 3 - другой схематический вид, изображающий чистящую станцию на фиг. 2 с другой точки обзора.

[0029] Фиг. 4 - еще один схематический вид, изображающий чистящую станцию по фиг. 2 с другой точки обзора.

[0030] Фиг. 5 - покомпонентный вид чистящей станции по фиг. 2, на котором схематически показана основная конструкция внутри основания.

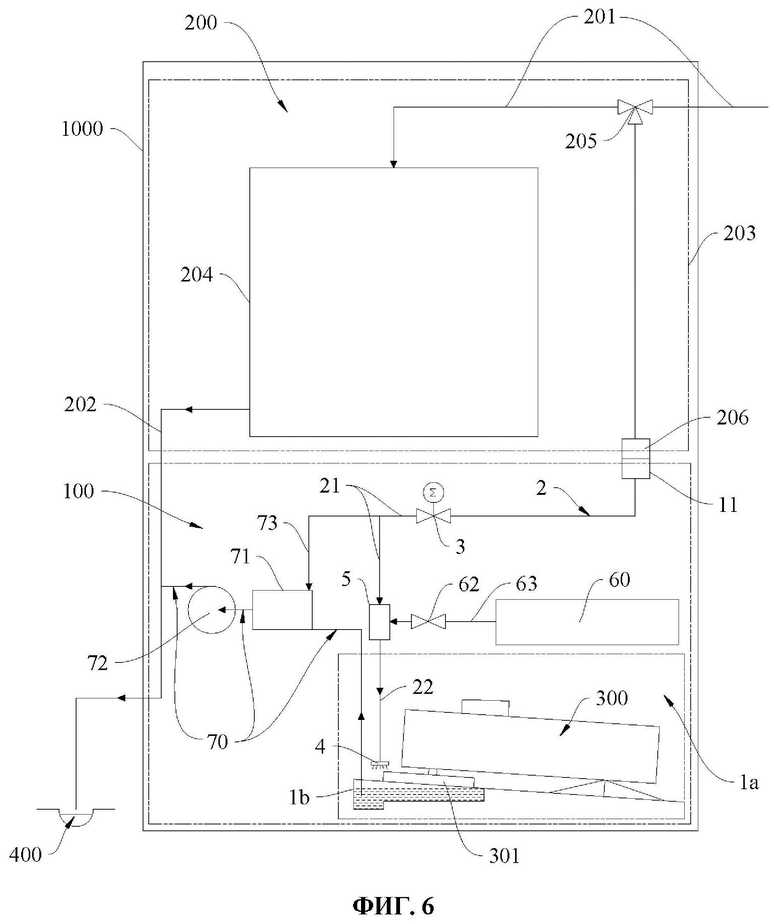

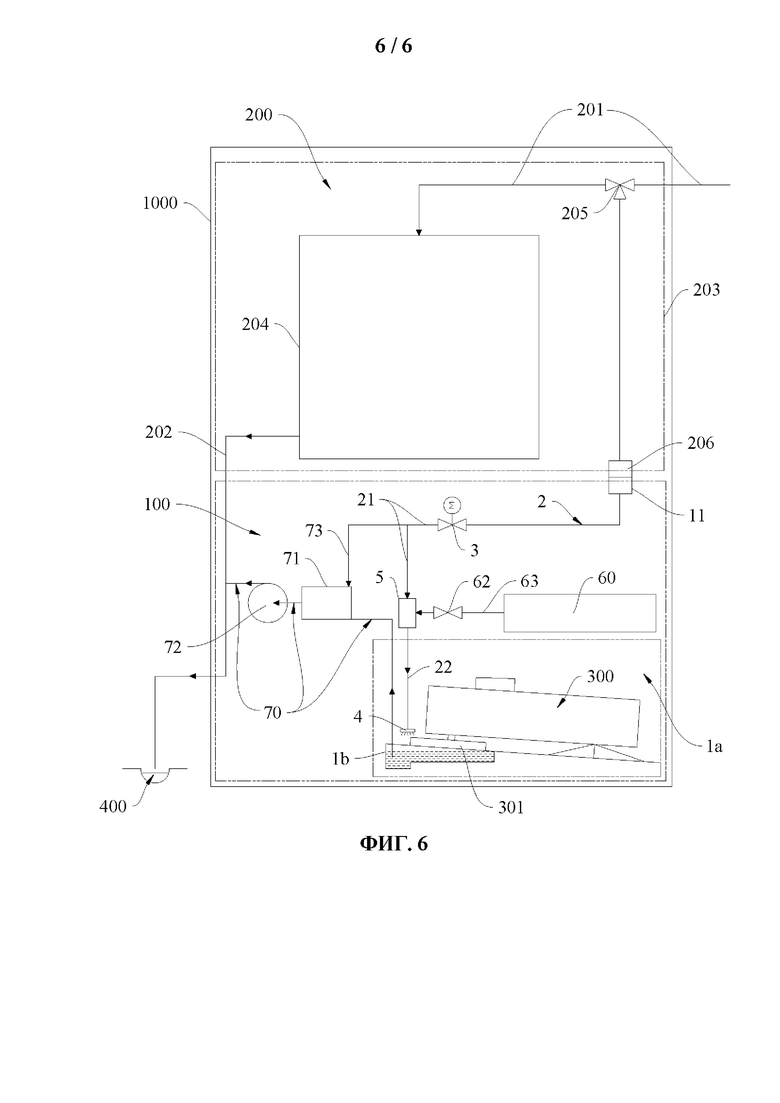

[0031] Фиг. 6 - схематический вид, показывающий чистящую систему по фиг. 1.

ОСУЩЕСТВЛЕНИЕ ИЗОБРЕТЕНИЯ

[0032] Следует отметить, что варианты осуществления настоящего изобретения и технические признаки в вариантах осуществления могут быть объединены друг с другом, если они не противоречат друг другу. Подробное описание в конкретных вариантах осуществления следует понимать как объяснение целей настоящего изобретения и не следует рассматривать как неоправданное ограничение настоящего изобретения.

[0033] В варианте осуществления настоящего изобретения термины направления или положения «выше» и «ниже», «верхняя часть» и «нижняя часть», «левая часть» и «правая часть», «передняя часть» и «задняя часть» используются в отношении чистящего основания при нормальном использовании. Например, соотношение направления и положения показано на фиг. 1 и 5. Термин «первый/второй» относится только к различию между различными объектами и не означает наличия подобий или связей между ними. Следует понимать, что эти термины направления предназначены только для удобства описания настоящей заявки и упрощения описания и не предназначены указывать или подразумевать то, что устройство или элемент должны иметь определенную ориентацию, быть сконструированы и эксплуатироваться в конкретной ориентации и, следовательно, не могут пониматься как ограничивающие настоящее изобретение.

[0034] Настоящее изобретение относится к чистящему основанию 100. Со ссылкой на фиг. 1-3 и 6, чистящее основание 100 включает в себя нижнюю раму 1 и впускной трубопровод 2 для воды.

[0035] Чистящее основание 100 в настоящем изобретении используется в чистящей системе 1000. Со ссылкой на фиг. 1-3, чистящая система 1000 в настоящем изобретении включает в себя чистящее основание 100 в любом из вариантов осуществления настоящего изобретения, устройство 200 для обработки белья и устройство 300 для чистки пола. Устройство 200 для обработки белья расположено над нижней рамой 1. Устройство 300 для чистки пола размещено в чистящей камере 1а и может быть перемещено из чистящей камеры. То есть чистящая система 1000 объединяет как функцию чистки пола, так и функцию обработки белья. Устройство 300 для чистки пола выполнено с возможностью чистки пола, а устройство 200 для обработки белья выполнено с возможностью стирки и/или сушки белья. Чистящее основание 100 расположено под устройством 200 для обработки белья, а пространство под устройством 200 для обработки белья обеспечивает пространство для чистящего основания 100 во избежание того, чтобы чистящее основание 100 и устройство 300 для чистки пола занимали дополнительную площадь.

[0036] Чистящее основание 100 может передавать функции, включая, но не ограничиваясь ими, подачу питания, очистку чистящей насадки 301, сушку чистящей насадки 301, очистку пылесборника 83, устройству 300 для чистки пола.

[0037] Чистящая насадка 301 устройства 300 для чистки пола включает в себя, но не ограничиваясь этим, швабру или роликовую щетку. Чистящая насадка 301 может чистить пол путем качения, скольжения или вращения относительно пола.

[0038] Устройство 300 для чистки пола представляет собой интеллектуальный робот-пылесос, то есть устройство 300 для чистки пола включает в себя контроллер и ходовую конструкцию, и контроллер может управлять ходовой конструкцией для автономного хода, а чистящей насадкой 301 для автономной работы. В одном примере ходовая конструкция представляет собой колеса, и контроллер управляет вращением колес для приведения в движение устройства 300 для чистки пола. Чистящая насадка 301 может очищать пол во время процесса перемещения устройства 300 для чистки пола.

[0039] В качестве примера, в одном варианте осуществления устройство 300 для чистки пола включает в себя первый узел связи, чистящее основание 100 включает в себя второй узел связи, и устройство 300 для чистки пола и чистящее основание 100 могут сообщаться друг с другом через первый и второй узлы связи. Например, когда возникает необходимость очистить чистящую насадку 301 устройства 300 для чистки пола, устройство 300 для чистки пола может использовать беспроводную связь через первый узел связи и второй узел связи для самостоятельного возвращения к чистящей базе 100. Например, первый и второй узлы связи могут включать в себя, среди прочего, один или более узлов беспроводной передачи данных, таких как узел Blue Tooth, узел Wireless Fidelity (WIFI), узел связи 4-го поколения/5-го поколения (4G/5G) или инфракрасный узел.

[0040] Устройство 200 для обработки белья включает в себя, но не ограничиваясь этим, пульсационные стиральные машины, барабанные стиральные машины, сушилки для белья, стиральные и сушильные машины и т.д.

[0041] Внутри нижней рамы 1 образована чистящая часть 1b для чистки по меньшей мере части устройства 300 для чистки и чистящая камера 1а для размещения устройства 300 для чистки пола. Впускной трубопровод 2 для воды соединяет по текучей среде чистящую часть 1b с источником воды (водопроводной водой). В частности, чистящая камера 1а сообщается с чистящей частью 1b, выполненной с возможностью чистки чистящей насадки 301 устройства 300 для чистки пола. После того, как устройство 300 для чистки пола входит в чистящую камеру 1а, вода в чистящей части 1b может входить в контакт с чистящей насадкой 301.

[0042] Положение чистящей части 1b не ограничено, чистящая часть 1b может быть расположена на боковой стенке чистящей камеры 1а, или чистящая часть 1b также может быть расположена в нижней части чистящей камеры 1а. Конструкция чистящей части 1b не ограничена и может иметь форму чаши или коробки с отверстием. В приведенном в качестве примера варианте осуществления чистящая часть 1b представляет собой чистящую чашу, а нижняя часть чистящей камеры 1а утоплена вниз, образуя чистящую чашу. Чистящая насадка 301 устройства 300 для чистки пола может быть размещена в чистящей чаше для очистки.

[0043] Способ достижения функции чистки чистящей насадки 301 не ограничен, и функция чистки может быть реализована путем управления чистящей насадкой 301 таким образом, чтобы она находилась в контакте с водой и жидкостью в чистящей части 1b во время вращения или вибрации, обеспечиваемых контроллером устройства 300 для чистки пола. Функция чистки также может быть реализована путем обеспечения фрикционного элемента, такого как насадка в виде щетки, в чистящей чаше. В этом случае функция чистки может быть реализована путем контакта и трения между насадкой в виде щетки и чистящей насадкой 301 устройства 300 для чистки пола.

[0044] В чистящем основании 100 согласно варианту осуществления настоящего изобретения впускной трубопровод 2 для воды соединен по текучей среде с источником воды, поэтому нет необходимости в обеспечении конструкции для хранения воды с большим конструктивным размером чистящего основания 100, и общий размер конструкции чистящего основания 100 может быть уменьшен. Источник воды может непрерывно подавать воду в чистящую часть 1b без необходимости для пользователя вручную подавать воду в конструкцию для хранения воды, таким образом повышая уровень автоматизации и удобство эксплуатации станции.

[0045] В одном варианте осуществления изобретения, со ссылкой на фиг. 6, впускной клапан 3 для воды расположен во впускном трубопроводе 2 для воды. То есть впускной трубопровод 2 для воды вводит воду от источника воды в чистящую часть 1b через впускной клапан 3 для воды. Благодаря наличию впускного клапана 3 для воды во впускном трубопроводе 2 для воды характеристиками потока воды, поступающей в чистящую часть 1b, можно управлять с помощью впускного клапана 3 для воды. Это способствует обеспечению стабильного потока воды через впускное отверстие и обеспечению высокой надежности работы по чистке, выполняемой чистящим основанием 100 устройства 300 для чистки пола.

[0046] В варианте осуществления, со ссылкой на фиг. 6, устройство для обработки белья включает в себя водозаборный трубопровод 201, впускной трубопровод 2 для воды сообщается по текучей среде с водозаборным трубопроводом 201, а водозаборный трубопровод 201 сообщается по текучей среде с источником воды. В частности, устройство 200 для обработки белья включает в себя бак 204 для стирки одежды и кожух 203. Кожух 203 окружает бак 204 для стирки. Один конец водозаборного трубопровода 201 соединен по текучей среде с баком 204 для стирки, а другой конец водозаборного трубопровода 201 соединен по текучей среде с источником воды для введения воды из источника воды в бак 204 для стирки. В настоящем изобретении за счет соединения одного конца впускного трубопровода 2 для воды с водозаборным трубопроводом 201 впускной трубопровод 2 для воды и водозаборный трубопровод 201 совместно используют один источник воды. Один источник воды может одновременно подавать воду как к устройству 200 для обработки белья, так и к чистящему основанию 100, тем самым обходя трубное соединение между чистящем основанием 100 и источником воды, таким образом уменьшая необходимость модификации трубопровода водопроводной воды, снижая стоимость изделия и обеспечивая высокий коэффициент использования трубопровода.

[0047] В одном варианте осуществления трехходовой клапан 205 расположен в месте соединения между впускным трубопроводом 2 для воды и водозаборным трубопроводом 201. Посредством управления трехходовым клапаном 205 можно подавать воду одновременно или к устройству 200 для обработки белья и чистящему основанию 100 соответственно.

[0048] Согласно одному варианту осуществления устройство 200 для обработки белья включает в себя водозаборный клапан, расположенный в водозаборном трубопроводе 201. Водозаборный клапан выполнен с возможностью управления сообщением по текучей среде водозаборного трубопровода 201 с источником воды. В частности, водозаборный клапан расположен раньше по потоку от трехходового клапана 205.

[0049] В одном варианте осуществления, со ссылкой на фиг. 4 и 6, чистящее основание 100 включает в себя чистящее отверстие 4, расположенное в чистящей камере 1а, и чистящее отверстие 4 расположено на выпускном конце для воды впускного трубопровода 2 для воды. Вода из впускного трубопровода 2 для воды поступает в чистящую часть 1b через чистящее отверстие 4. В одном примере чистящее отверстие 4 может быть расположено в чистящей части 1b. В другом примере чистящее отверстие 4 также может быть расположено над чистящей частью 1b, и поток воды, поступающий из впускного трубопровода 2 для воды, течет непосредственно из отверстия в трубе и попадает в чистящую часть 1b.

[0050] В одном варианте осуществления чистящее отверстие 4 представляет собой распылительную насадку, расположенную над чистящей частью 1b. Распылительная насадка может преобразовывать поток воды с большой площадью потока во множество тонких потоков воды с малой площадью потока и распылять их на чистящую насадку 301 устройства 300 для чистки пола, так что подача воды становится более равномерной, и эффективность использования воды становится высокой.

[0051] В одном варианте осуществления, со ссылкой на фиг.6, верхняя сторона нижней рамы 1 снабжена впускным отверстием 11 для воды, и впускной трубопровод 2 для воды соединен по текучей среде с впускным отверстием 11 для воды. То есть впускной трубопровод 2 для воды соединен по текучей среде с водозаборным трубопроводом 201 посредством впускного отверстия 11 для воды.

[0052] Для повышения эффективности монтажа и удобства соединения труб в приведенном в качестве примера варианте осуществления нижняя часть устройства 200 для обработки белья снабжена водозаборным отверстием 206, соединенным по текучей среде с впускным отверстием 11 для воды на верхней стороне нижней рамы 1, а водозаборный трубопровод 201 соединен по текучей среде с водозаборным отверстием 206. В частности, кожух 203 расположен на верхней поверхности нижней рамы 1, а нижняя рама 1 соединена с кожухом 203 для поддержки устройства 200 для обработки белья. Водозаборный трубопровод 201 расположен внутри кожуха 203 и соединен по текучей среде с баком 204 для стирки. Один конец впускного трубопровода 2 для воды соединен по текучей среде с впускным отверстием 11 для воды на верхней стороне нижней рамы 1, водозаборный трубопровод 201 соединен по текучей среде с водозаборным отверстием 206. Кожух 203 установлен на нижней раме 1. Водозаборное отверстие 206 и впускное отверстие 11 для воды соединены друг с другом по текучей среде таким образом, что впускной трубопровод 2 для воды может быть быстро и удобно соединен по текучей среде с водозаборным трубопроводом 201. Как впускной трубопровод 2 для воды, так и водозаборный трубопровод 201 расположены внутри чистящей системы 1000, что обеспечивает более компактную конструкцию и позволяет избежать внешнего соединения впускного трубопровода 2 для воды, и, таким образом, общий внешний вид чистящей системы 1000 является эстетически приятным.

[0053] В приведенном в качестве примера варианте осуществления, со ссылкой на фиг. 3-5, нижняя рама 1 включает в себя опорную раму 12 и раму 13 основания. В опорной раме 12 образована принимающая полость 12а, а рама 13 основания расположена в приемной полости 12а. Чистящая часть 1b и чистящая камера 1а с отверстием на передней стороне образованы в раме 13 основания, а впускной клапан 3 для воды расположен в приемной полости 12а. В одном примере впускное отверстие 11 для воды образовано на верхней стороне опорной рамы 12, впускной трубопровод 2 для воды проходит через впускное отверстие 11 для воды и соединен по текучей среде с водозаборным трубопроводом 201. Кожух 203 расположен на верхней стороне опорной рамы 12, а впускной клапан 3 для воды расположен в приемной полости 12а и над рамой 13 основания. Другими словами, опорная рама 12 выполнена с возможностью поддержания всего веса конструкции устройства 200 для обработки белья, а функцией рамы 13 снования является распределение по зонам и расположение функциональных элементов чистящего основания 100. Таким образом, большой вес передается непосредственно на пол опорной рамой 12, и раме 13 основания не нужно выдерживать большой вес. Следовательно, рама 13 основания может быть изготовлена из более легкого и нержавеющего материала, такого как пластмассы, что снижает стоимость материала, не влияя на общую безопасность конструкции чистящего основания 100.

[0054] В одном варианте осуществления опорная рама 12 и кожух 203 могут быть отдельными элементами. То есть, если нижняя рама 1 и кожух 203 изготавливаются отдельно и независимо, эта конструкция может облегчать сборку чистящей системы 1000 и облегчать транспортировку нижней рамы 1 и кожуха 203.

[0055] Еще в одном варианте осуществления опорная рама 12 и кожух 203 могут быть выполнены как единое изделие. Единая конструкция придает чистящей системе 1000 большую конструктивную прочность и эстетически более приятный внешний вид.

[0056] В одном варианте осуществления водозаборный трубопровод 201 и впускной трубопровод 2 для воды расположены на одной и той же стороне нижней рамы 1. Это облегчает размещение впускного трубопровода 2 для воды, и трубопровод между впускным трубопроводом 2 для воды и водозаборным трубопроводом 201 является более коротким и конструкция трубопровода является более компактной. В частности, все элементы из впускного клапана 3 для воды, впускного трубопровода 2 для воды и водозаборного трубопровода 201 расположены на одной стороне нижней рамы 1. В приведенном в качестве примера варианте осуществления, со ссылкой на фиг. 2-5, все элементы из, водозаборного трубопровода 201, впускного трубопровода 2 для воды и впускного клапана 3 для воды расположены на задней стороне нижней рамы 1.

[0057] Следует отметить, что термин «передняя часть» относится к ориентации относительно пользователя, термин «задняя часть» относится к ориентации, противоположной «передней части», термин «левая часть» относится к стороне, соответствующей левой руке пользователя, а термин «правая часть» относится к стороне, противоположной стороне «левой части».

[0058] В одном варианте осуществления впускной клапан 3 для воды может быть клапаном ограничения потока с функцией ограничения потока. То есть, когда расход воды, протекающей через впускной клапан 3 для воды, превышает заданное значение, впускной клапан 3 для воды закрывается или частично закрывается для ограничения расхода. Это предотвращает слишком большой расход воды из канала впрыска воды.

[0059] В варианте осуществления, со ссылкой на фиг. 5 и 6, чистящее основание 100 включает в себя резервуар 5 для сброса давления, расположенный во впускном трубопроводе 2 для воды и дальше по потоку от впускного клапана 3 для воды. В одном примере резервуар 5 для сброса давления расположен в приемной полости 12а и расположен на задней стороне рамы 13 основания. То есть вода во впускном трубопроводе 2 для воды протекает сначала через впускной клапан 3 для воды, затем через резервуар 5 для сброса давления и затем в чистящую часть 1b. В частности, резервуар 5 для сброса давления представляет собой полую конструкцию, снабженную камерой для сброса давления. Камера для сброса давления в резервуаре 5 для сброса давления может снижать давление и замедлять поток воды, так что поток воды может течь с подходящей скоростью, тем самым предотвращая разбрызгивание воды, вызванное избыточным давлением воды во впускном канале для воды.

[0060] В варианте осуществления, со ссылкой на фиг. 5 и 6, чистящее основание 100 включает в себя емкость 60 для моющего средства, сообщающуюся с резервуаром 5 для сброса давления. Емкость 60 для моющего средства выполнена с возможностью приема моющего средства. В частности, емкость 60 для моющего средства расположена в приемной полости 12а, и емкость 60 для моющего средства содержит полую конструкцию для размещения камеры для моющего средства. Моющее средство в камере для моющего средства может поступать в впускной трубопровод 2 для воды через камеру для сброса давления. Поскольку камера для сброса давления выполняет функцию сброса давления и замедления потока, моющее средство и вода могут быть полностью смешаны в камере для сброса давления, так что достигается лучший и более равномерный эффект смешивания.

[0061] В приведенном в качестве примера варианте осуществления, со ссылкой на фиг. 5 и 6, чистящее основание 100 включает в себя насос 61 с автоматической подачей для закачивания моющего средства, содержащегося в емкости 60 для моющего средства. В частности, насос 61 с автоматической подачей расположен в приемной полости 12а. Чистящее основание 100 дополнительно включает в себя подающий трубопровод 63, два конца которого соединены по текучей среде с резервуаром 5 для сброса давления и емкостью 60 для моющего средства, соответственно. Насос 61 с автоматической подачей расположен в подающем трубопроводе 63 между емкостью 60 для моющего средства и резервуаром 5 для сброса давления для закачивания моющего средства, содержащегося в камере для моющего средства.

[0062] Насос 61 с автоматической подачей включает в себя, но не ограниваясь этим, винтовой насос, плунжерный насос, мембранные насосы или центробежный насос.

[0063] В варианте осуществления, со ссылкой на фиг. 5 и 6, чистящее основание 100 включает в себя многоходовой клапан 62, расположенный в подающем трубопроводе 63 и между насосом 61 с автоматической подачей и емкостью 60 для моющего средства. Путем управления многоходовым клапаном 62, можно управлять сообщением по текучей среде между емкостью 60 для моющего средства и резервуаром 5 для сброса давления, и можно предотвращать перетекание воды, находящейся в камере для сброса давления, обратно в емкость 60 для моющего средства.

[0064] В одном варианте осуществления выпускное отверстие емкости 60 для моющего средства соединено с возможностью отсоединения с многоходовым клапаном 62. Когда моющее средство в емкости 60 для моющего средства израсходовано, многоходовой клапан 62 закрывается, чтобы предотвратить переполнение насосом 61 с автоматической подачей камеры сброса давления водой при замене на новый насос для моющего средства, и, таким образом, повышается надежность работы.

[0065] В одном примере многоходовой клапан 62 включает в себя, но не ограничиваясь этим, электромагнитный клапан, и многоходовой клапан 62 может быть электрически соединен с основной микросхемой 86 чистящего основания 100. Многоходовой клапан 62 может управляться основной микросхемой 86.

[0066] В варианте осуществления, со ссылкой на фиг. 5 и 6, резервуар 5 для сброса давления расположен перед впускным клапаном 3 для воды. В одном примере резервуар 5 для сброса давления и впускной клапан 3 для воды расположены по существу на одной прямой линии, проходящей в направлении спереди-назад. В частности, в одном варианте осуществления емкость 60 для моющего средства расположена перед резервуаром 5 для сброса давления, а подающий трубопровод 63 проходит в направлении спереди-назад. При таком расположении пространство станции в горизонтальном направлении может быть полностью использовано, высота чистящего основания 100 может быть уменьшена, а расстояние между резервуаром 5 для сброса давления, впускным клапаном 3 для воды и емкостью 60 для моющего средства становится меньше, а конструкция более компактной.

[0067] В варианте осуществления, со ссылкой на фиг. 3, 5 и 6, резервуар 5 для сброса давления включает в себя впускное отверстие 5а для жидкости, соединенное по текучей среде с выпускным отверстием для воды впускного клапана 3 для воды, выпускное отверстие 5b для жидкости, соединенное по текучей среде с чистящей частью 1b, и подающее впускное отверстие 5с, соединенное по текучей среде с емкостью 60 для моющего средства. Высота впускного отверстия 5а для жидкости и высота подающего впускного отверстия 5с больше, чем высота выпускного отверстия 5b для жидкости. При таком расположении жидкость, поступающая в резервуар 5 для сброса давления вдоль впускного отверстия 5а для жидкости и подающего впускного отверстия 5с, будет течь вниз к выпускному отверстию 5b для жидкости под действием силы тяжести, так что жидкости в камере для сброса давления будет трудно течь обратно. В частности, впускной трубопровод 2 для воды включает в себя первую впускную трубу 21 для воды и вторую впускную трубу 22 для воды. Первая впускная труба 21 для воды проходит в направлении спереди-назад, и два конца первой впускной трубы 21 для воды соединены по текучей среде с впускным отверстием 5а для жидкости и выпускным отверстием для воды впускного клапана 3 для воды, соответственно. Два конца второй впускной трубы 22 для воды соединены по текучей среде с выпускным отверстием 5b для жидкости и чистящей частью 1b, соответственно. Два конца подающего трубопровода 63 соединены по текучей среде с подающим отверстием 5с и емкостью 60 для моющего средства, соответственно.

[0068] В одном варианте осуществления впускное отверстие 5а для жидкости и подающее впускное отверстие 5 с расположены на периферийной боковой стенке резервуара 5 для сброса давления и на верхней части резервуара 5 для сброса давления; и/или выпускное отверстие 5b для жидкости расположено в нижней части резервуара 5 для сброса давления.

[0069] В одном варианте осуществления, со ссылкой на фиг. 3, 5 и 6, на каждой из левой и правой сторон чистящей камеры 1а предусмотрено чистящее отверстие 4. Вторая впускная труба 22 для воды включает в себя перемычку 221, первую отводную трубу 222 и вторую отводную трубу 223. Один конец перемычки 221 соединен по текучей среде с выпускным отверстием 5b для жидкости, а другой конец перемычки 221 соединен по текучей среде с впускным отверстием первой отводной трубы 222 и впускным отверстием второй отводной трубы 223. Выпускное отверстие для воды первой отводной трубы 222 соединено по текучей среде с чистящим отверстием 4, расположенным на левой стороне чистящей камеры 1а, а выпускное отверстие для воды второй отводной трубы 223 соединено по текучей среде с чистящим отверстием 4, расположенным на правой стороне чистящей камеры 1а. Таким образом, первая отводная труба 222 и вторая отводная труба 223 могут дополнительно отводить поток воды из впускного трубопровода 2 для воды, а чистящие отверстия 4 в разных местах одновременно подают воду в чистящую часть 1b, так что подача воды является более равномерной. Даже если одна из первой отводной трубы 222 или второй отводной трубы 223 заблокирована, другая из первой отводной трубы и второй отводной трубы 223 может подавать воду, так что подача воды является более надежной.

[0070] В одном варианте осуществления, со ссылкой на фиг. 3, 5 и 6, чистящее основание 100 включает в себя отводящий трубопровод 70 для воды, соединяющий по текучей среде чистящую часть 1b с выпускным трубопроводом 202 для воды устройства 200 для обработки белья. В частности, один конец выпускного трубопровода 202 для воды устройства 200 для обработки белья соединен по текучей среде с баком 204 для стирки (ведром), а другой конец выпускного трубопровода 202 для воды соединен по текучей среде с наружной стороной, например, с внешним напольным сливом 400 или канализационной трубой, чтобы сбрасывать воду в баке 204 для стирки. Путем соединения отводящего трубопровода 70 для воды с выпускным трубопроводом 202 для воды, выпускное отверстие для воды того же выпускного трубопровода 202 для воды в настоящем изобретении может отводить либо воду из бака 204 для стирки, либо воду из чистящей части 1b, тем самым уменьшая необходимость модификации канализационного трубопровода пользователя и повышая коэффициент использования трубопровода.

[0071] В одном варианте осуществления изобретения, со ссылкой на фиг. 3, 5 и 6, чистящее основание 100 включает в себя резервуар 71 для отвода воды, насос 72 для отвода воды и подводящий трубопровод 73 для воды. Насос 72 для отвода воды и резервуар 71 для отвода воды расположены в отводящем трубопроводе 70 для воды. Насос 72 для отвода воды расположен дальше по потоку относительно резервуара 71 для отвода воды. Два конца подводящего трубопровода 73 для воды соединены по текучей среде с резервуаром 71 для отвода воды и впускным трубопроводом 2 для воды, соответственно. В одном примере, все элементы из резервуара 71 для отвода воды, насоса 72 для отвода воды и подводящий трубопровод 73 для воды расположены в приемной полости 12А. Таким образом, не только резервуар 71 для отвода воды и насос 72 для отвода могут быть защищены от воздействия, но также и резервуар 71 для отвода воды и насос 72 для отвода могут быть защищены от контакта с жидкостью в чистящей части 1b. В частности, резервуар 71 для отвода воды представляет собой полую конструкцию с полостью для отвода воды, образованную во внутренней части. Насос 72 для отвода воды может быть центробежным насосом. То есть, поскольку отводящий трубопровод 70 для воды соединен по текучей среде с чистящей частью 1b, жидкость в чистящей части 1b может быть отведена наружу по отводящему трубопроводу 70 для воды под управлением насоса 72 для отвода воды. Кроме того, резервуар 71 для отвода воды и подводящий трубопровод 73 для воды могут обеспечивать нормальный отвод насосом 72 для отвода воды. Подводящий трубопровод 73 для воды выполнен с возможностью введения воды из впускного трубопровода 2 для воды в резервуар 71 для отвода воды, так что жидкость находится в отводящем трубопроводе 1b между резервуаром 70 для отвода воды и чистящей частью 71, тем самым облегчая запуск насоса 72 для отвода воды и повышая эффективность отвода.

[0072] В варианте осуществления, со ссылкой на фиг. 3 и 5, все из перечисленного, резервуар 71 для отвода воды, насос 72 для отвода воды и выпускной трубопровод 202 для воды расположены на одной стороне нижней рамы 1. Это облегчает разводку отводящего трубопровода 70 для воды, и трубопровод между отводящим трубопроводом 70 для воды и выпускным трубопроводом 202 для воды является более коротким, а конструкция трубопровода является более компактной. В приведенном в качестве примера варианте осуществления, со ссылкой на фиг. 3 и 5, насос 72 для отвода воды и резервуар 71 для отвода воды расположены над рамой 13 основания и на правой задней стороне рамы 13 основания.

[0073] В частности, в одном варианте осуществления изобретения один конец подводящего трубопровода 73 для воды соединен с периферийной боковой стенкой резервуара 71 для отвода воды и расположен в верхней части резервуара 71 для отвода воды, а другой конец подводящего трубопровода 73 для воды соединен по текучей среде с первым впускным трубопроводом 21 для воды. Подводящий трубопровод 73 для воды проходит в направлении слева-направо и расположен на задней стороне рамы 13 основания для облегчения компоновки подводящего трубопровода 73 для воды и уменьшения длины подводящего трубопровода 73 для воды.

[0074] В варианте осуществления, со ссылкой на фиг. 2-5, чистящее основание 100 включает в себя нагнетатель 80 воздуха и сушильный канал 81 для обеспечения функции сушки для устройства 300 для чистки пола. Нагнетатель 80 воздуха расположен в приемной полости 12а и над рамой 13 основания. Сушильный канал 81 соединяет по текучей среде нагнетатель 80 воздуха с чистящей камерой 1а и расположен в приемной полости 12а и на задней стороне рамы 13 основания. Сушильный канал 81 обеспечивает циркуляцию воздуха в чистящей камере 1а для быстрого высушивания чистящей насадки 301 устройства 300 для чистки пола.

[0075] В варианте осуществления, со ссылкой на фиг. 2-5, чистящее основание 100 включает в себя двигатель 82 для сбора пыли, пылесборник 83, расположенный внутри рамы 13 основания, и трубопровод 84 для сбора пыли, расположенный в приемной полости 12а. Трубопровод 84 для сбора пыли соединяет по текучей среде чистящую камеру 1а с пылесборником 83, двигатель 82 для сбора пыли расположен в трубопроводе 84 для сбора пыли, и как пылесборник 83, так и двигатель 82 для сбора пыли расположены на правой стороне рамы 13 основания.

[0076] Двигатель 82 для сбора пыли выполнен с возможностью создания отрицательного давления в пылесборнике 83. При работе двигателя 82 для сбора пыли во внутреннем пространстве пылесборника 83 создается отрицательное давление, так что труба 84 для сбора пыли находится в среде с отрицательным давлением. Мусор в пространстве для хранения пыли устройства 300 для чистки пола всасывается в пылесборник 83 под действием отрицательного давления, тем самым реализуя автоматическую очистку от пыли устройства 300 для чистки пола без выполнения пользователями ручной очистки от пыли устройства 300 для чистки пола.

[0077] В варианте осуществления, со ссылкой на фиг. 2-5, чистящее основание 100 включает в себя узел 85 электропитания и основную микросхему 86, расположенную внутри приемной полости 12а. Узел 85 электропитания выполнен с возможностью подачи питания на различные энергопотребляющие компоненты чистящего основания 100, включая, но не ограничиваясь этим, второй узел связи, основную микросхему 86, впускной клапан 3 для воды, насос 61 с автоматической подачей, многоходовой клапан 62, насос 72 для отвода воды, нагнетатель 80 воздуха и двигатель 82 для сбора пыли и т.д. Основная микросхема 86 расположена в средней области над рамой 13 основания. Основная микросхема 86 выполнена с возможностью управления действиями второго узла связи, впускного клапана 3 для воды, насоса 61 с автоматической подачей, многоходового клапана 62, насоса 72 для отвода воды, нагнетателя 80 воздуха и двигателя 82 для сбора пыли, соответственно.

[0078] В одном варианте осуществления чистящее основание 100 включает в себя зарядный терминал. Узел 85 электропитания выполнен с возможностью преобразования переменного тока в постоянный ток. Зарядный терминал заряжает устройство 300 для чистки пола постоянным током. После того, как устройство 300 для чистки пола возвращается в чистящую камеру 1а, устройство для чистки пола может быть электрически соединено с зарядным терминалом для зарядки устройства для чистки пола.

[0079] Различные варианты осуществления/примеры в настоящем изобретении могут быть объединены друг с другом до тех пор, пока они не конфликтуют друг с другом. Все, что описано, является просто предпочтительными вариантами осуществления настоящего изобретения и не предназначено для ограничения настоящего изобретения. Специалисту должно быть понятно, что настоящее изобретение может иметь различные модификации и вариации. Все модификации, замены и усовершенствования, выполненные в соответствии с духом и принципами настоящего изобретения, должны быть включены в объем защиты настоящего изобретения.

Настоящая заявка относится к технической области обработки белья и обеспечивает чистящее основание, содержащее нижнюю раму и впускной трубопровод для воды. В основании образованы чистящая часть и чистящая полость для размещения устройства для чистки пола, причем чистящая часть используется для чистки по меньшей мере части устройства для чистки пола; впускной трубопровод для воды сообщается с чистящей частью и источником водопроводной воды. В соответствии с предложенными вариантами осуществления чистящего основания впускной трубопровод для воды сообщается с источником водопроводной воды, так что для чистящего основания не нужно предусматривать конструкцию для хранения воды, имеющую большой конструктивный размер, и общий конструктивный размер чистящего основания уменьшается. Источник водопроводной воды может непрерывно подавать воду в чистящий резервуар, так что пользователю не нужно вручную добавлять воду в конструкцию для хранения воды и степень автоматизации и удобство работы базовой станции повышаются. 2 н. и 17 з.п. ф-лы, 6 ил.

1. Чистящее основание для чистящей системы, содержащей устройство для обработки белья и устройство для чистки пола, содержащее:

нижнюю раму, внутри которой образованы чистящая часть для чистки по меньшей мере части устройства для чистки пола и чистящая камера для размещения устройства для чистки пола, и

впускной трубопровод для воды, соединяющий по текучей среде чистящую часть с источником воды,

при этом верхняя сторона нижней рамы снабжена впускным отверстием для воды, выполненным с возможностью соединения по текучей среде с водозаборным отверстием в нижней части устройства для обработки белья, а впускной трубопровод для воды соединен по текучей среде с впускным отверстием для воды.

2. Чистящее основание по п. 1, содержащее впускной клапан для воды, расположенный в впускном трубопроводе для воды.

3. Чистящее основание по п. 1, содержащее чистящее отверстие, расположенное в чистящей камере, причем чистящее отверстие расположено в выпускном отверстии для воды впускного трубопровода для воды.

4. Чистящее основание по п. 2, в котором нижняя рама содержит опорную раму и раму основания, в опорной раме образована приемная полость, рама основания расположена в приемной полости, в раме основания образована чистящая часть и чистящая камера, имеющая отверстие на передней стороне, а в приемной полости расположен впускной клапан для воды.

5. Чистящее основание по п. 2, содержащее резервуар для сброса давления, расположенный в впускном трубопроводе для воды дальше по потоку от впускного клапана для воды.

6. Чистящее основание по п. 5, содержащее емкость для моющего средства, сообщающуюся с резервуаром для сброса давления.

7. Чистящее основание по п. 6, содержащее насос с автоматической подачей, выполненный с возможностью закачивания моющего средства, содержащегося в емкости для моющего средства.

8. Чистящее основание по п. 6, в котором резервуар для сброса давления содержит впускное отверстие для жидкости, соединенное по текучей среде с выпускным отверстием для воды впускного клапана для воды, выпускное отверстие для жидкости, соединенное по текучей среде с чистящей частью, и впускное отверстие для подачи, соединенное по текучей среде с емкостью для моющего средства, при этом высота впускного отверстия для жидкости и высота впускного отверстия для подачи больше, чем высота выпускного отверстия для жидкости.

9. Чистящее основание по п. 1, содержащее отводящий трубопровод для воды, соединяющий по текучей среде чистящую часть с выпускным трубопроводом для воды устройства для обработки белья.

10. Чистящее основание по п. 9, содержащее резервуар для отвода воды, насос для отвода воды и подводящий трубопровод для воды, причем насос для отвода воды и резервуар для отвода воды расположены в отводящем трубопроводе для воды, насос для отвода воды расположен дальше по потоку от резервуара для отвода воды, два конца подводящего трубопровода для воды соединены по текучей среде с резервуаром для отвода воды и впускным трубопроводом для воды, соответственно.

11. Чистящее основание по п. 6, в котором резервуар для сброса давления и впускной клапан для воды расположены на одной прямой линии, проходящей в направлении спереди-назад, а емкость для моющего средства расположена перед резервуаром для сброса давления.

12. Чистящее основание по п. 8, в котором впускной трубопровод для воды содержит первую впускную трубу для воды и вторую впускную трубу для воды, два конца первой впускной трубы для воды соединены по текучей среде с впускным отверстием для жидкости и выпускным отверстием для воды впускного клапана для воды соответственно, и два конца второй впускной трубы для воды соединены по текучей среде с выпускным отверстием для жидкости и чистящей частью соответственно.

13. Чистящее основание по п. 8, дополнительно содержащее подающий трубопровод и многоходовой клапан, причем два конца подающего трубопровода соединены по текучей среде с резервуаром для сброса давления и емкостью для моющего средства, соответственно, а многоходовой клапан расположен в подающем трубопроводе и между насосом с автоматической подачей и емкостью для моющего средства.

14. Чистящее основание по п. 4, дополнительно содержащее нагнетатель воздуха и сушильный канал, причем нагнетатель воздуха расположен в приемной полости и над рамой основания, а сушильный канал соединяет по текучей среде нагнетатель воздуха с чистящей камерой.

15. Чистящее основание по п. 4, дополнительно содержащее двигатель для сбора пыли, пылесборник, расположенный внутри рамы основания, и трубопровод для сбора пыли, расположенный в приемной полости, причем трубопровод для сбора пыли соединяет по текучей среде чистящую камеру с пылесборником.

16. Чистящая система, содержащая устройство для обработки белья и устройство для чистки пола, при этом чистящая система также содержит:

чистящее основание по любому из пп. 1-15,

при этом устройство для обработки белья расположено над нижней рамой, а устройство для чистки пола выполнено с возможностью перемещения в чистящую камеру и из нее.

17. Чистящая система по п. 16, в которой устройство для обработки белья содержит водозаборный трубопровод, причем впускной трубопровод для воды соединен по текучей среде с водозаборным трубопроводом, а водозаборный трубопровод соединен по текучей среде с источником воды.

18. Чистящая система по п. 17, в которой нижняя часть устройства для обработки белья снабжена водозаборным отверстием, соединенным по текучей среде с впускным отверстием для воды на верхней стороне нижней рамы, а водозаборный трубопровод соединен по текучей среде с водозаборным отверстием.

19. Чистящая система по п. 17, в которой водозаборный трубопровод и впускной трубопровод для воды расположены на одной стороне нижней рамы.
