ШНУРОВАЯ ЗАСТЕЖКА И КОМПЛЕКТ ШНУРКОВ ДЛЯ НЕЕ Российский патент 2025 года по МПК A41D1/00

Область техники

Изобретение относится к легкой промышленности, а именно к принадлежностям для обуви, которые фиксируют обувь на ноге, и может применяться в военном деле, туризме, в обычной жизни.

Уровень техники

Известно изобретение RU 2370190 U1 «ШНУРОВАЯ ЗАСТЕЖКА ТИПА ДЕЛПЕТ И ШНУРОК ДЛЯ НЕЕ», МПК А43С 1/06 (2006.01), имеющая на стягиваемых частях изделия пары блочок с продетым сквозь них шнурком и шнуровые крючки, при этом шнурок образует своей средней частью петлю для перекрестного накидывания пальцами руки на крючки при застегивании, концевые участки продеты сверху вниз сквозь ближние к крючкам блочки и сквозь остальные поочередно с закреплением концов в предпоследней (нижней) паре блочек за счет упоров в них завязанными узлами, восьмерочного вида. Свободные концы остаются длиной по 5-10 см для регулирования длины своей рабочей части. Вверху петля, образованная шнурком, накидывается на крючки для фиксации предмета обуви на ноге.

Недостатком вышеописанного технического решения является сложность фиксации, а именно накидывание петли на крючки. Так петля из шнурка, неэластичная, соответственно завести за крючок достаточно сложно, особенно если неправильно сформирована петля, при этом шнурок может пережимать пальцы пользователя. (RU 2370190 U1, http://new.fips.ru).

Известно изобретение RU 2391884 C1 «УСТРОЙСТВО ДЛЯ ЗАКРЕПЛЕНИЯ ШНУРКОВ ОБУВИ», МПК А43С 7/08 (2006.01), имеющее на стягиваемых частях изделия элементы для пропуска через них шнурка, при этом шнурок продет снизу вверх, перекрестно, а в последние два прямо на одной стороне с закреплением на образующихся перемычках шнурка ответные части двухкомпонентной пряжки-защелки. Свободные концы закреплены в верхних элементах для пропуска шнурка и зафиксированы узлами.

Недостатком вышеописанного технического решения является сложность конструкции, сложность регулировки натяжения шнурка, сложность установки на предмет обуви. (RU 2391884 U1, http://new.fips.ru).

Ближайшим аналогом-прототипом может служить первый вариант исполнения известного решения US 20030041477 A1 включающее подблочник (220) U образной формы с отверстиями отделанными люверсами (240) по стягиваемым сторонам, и комплект шнурков (11) продетых через отверстия с люверсами (240). Комплект шнурков внизу со стороны шнурка на концах установленных шнурков имеет части двухкомпонентной застежки крючок-петля, а у верхних отверстий концы шнурков завязаны в узел.

Недостатком данного решения является невозможность облегчения надевания и снятие предмета обуви, так как для этого требуется традиционным образом развязать узел в верху, ослабить шнурки снять/одеть обувь и снова завязать узел. Кроме того недостатком является сложность конструкции, а именно расположение застежки крючка-петли между подблочником и языком затрудняет ее функциональность, а именно сложность в расстегивании, а еще сложнее после этого стянуть шнурки и соединить элементы застежки.

Раскрытие сущности изобретения

Техническая задача заключается в разработке шнуровой застежки и конструкции шнурков для нее, имеющих простую конструкцию, легко устанавливающуюся на предмет обуви со стягиваемыми частями, легко поддающуюся корректировке натяжения.

Поставленная техническая задача решается за счет того, что:

Шнуровая застежка каждого предмета обуви (3) из пары включает комплект шнурков (1), (2). Комплект шнурков включает два шнурка, один (1) и второй (2), каждый имеет один свободный конец, а на каждом втором установлены ответные части (4.1), (4.2) одной двухкомпонентной застежки (4).

Шнуровая застежка имеет отверстия (3.1) и/или элементы для продевания шнурков на стягиваемых поверхностях, в которые продет комплект шнурков (1), (2) любой техникой шнурования для двух шнурков, при этом внизу у нижних отверстий и/или элементов для продевания шнурков концы шнурков завязаны в развязываемый узел (5), а вверху у верхних отверстий и/или элементов для продевания шнурков, концы шнурков соединены двухкомпонентной застежкой (4).

В качестве элементов для продевания шнурков могут быть использованы крючки (3.2) любого типа и/или петли, любого типа.

Отверстия (3.1) для шнуровки на предмете обуви могут быть обработаны люверсами (3.1.1).

В качестве двухкомпонентной застежки (4) может быть использованы застежка крючок-петля или застежка типа фастекс (4.1), (4.2), или карбин и петля, или тогл, или S-образный крючок (S-hook) и как минимум одна петля, или магнитные застежки, или на винте, или застежка кнопка, или застежка слайдер.

Следует заметить, что комплект шнурков(1), (2) может быть использован не только на предмете обуви, но и в любом изделии, имеющим две стягиваемые поверхности с возможностью закрепления шнурков.

Такая шнуровая застежка позволяет традиционным способом корректировать степень стягивания, а именно просто развязав узел и ослабив/утянув шнуровку, и снова зафиксировав узлом, и позволяет облегчить надевание и снятие предмета обуви, путем размыкания/смыкания двухкомпонентной застежки. Кроме того, такая шнуровая застежка легко устанавливается на предмет обуви, так как не требует овладения новыми навыками, комплект шнурков устанавливается на предмет обуви традиционной техникой шнурования. Такая шнуровка универсальна, так как не требует специальной конструкции обуви в виде наличия специальных элементов для установки шнурка.

Краткое описание чертежей

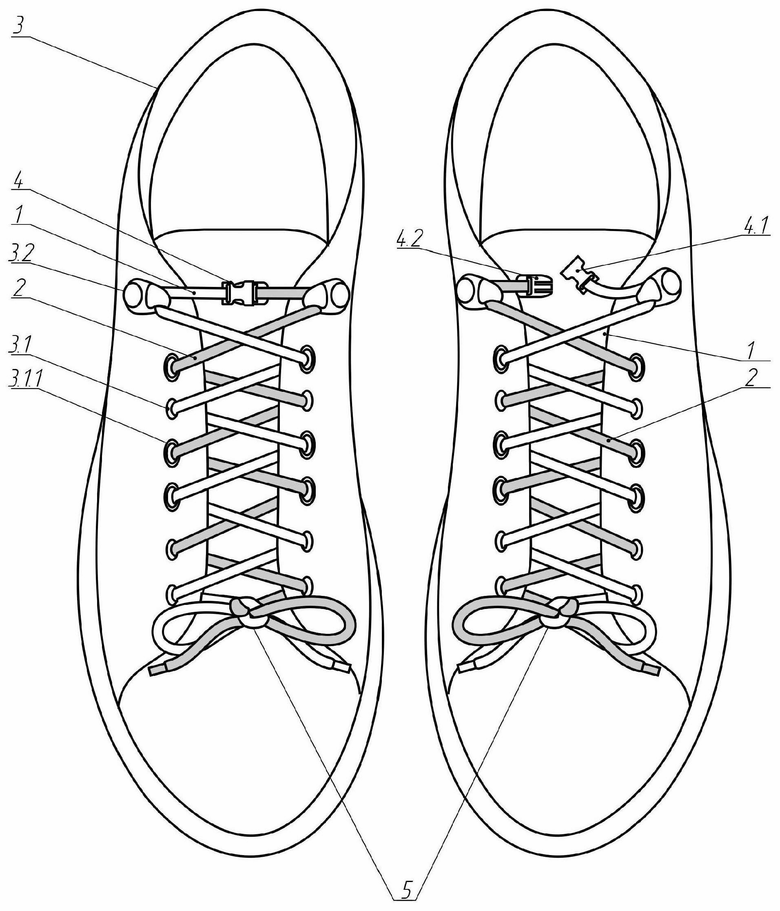

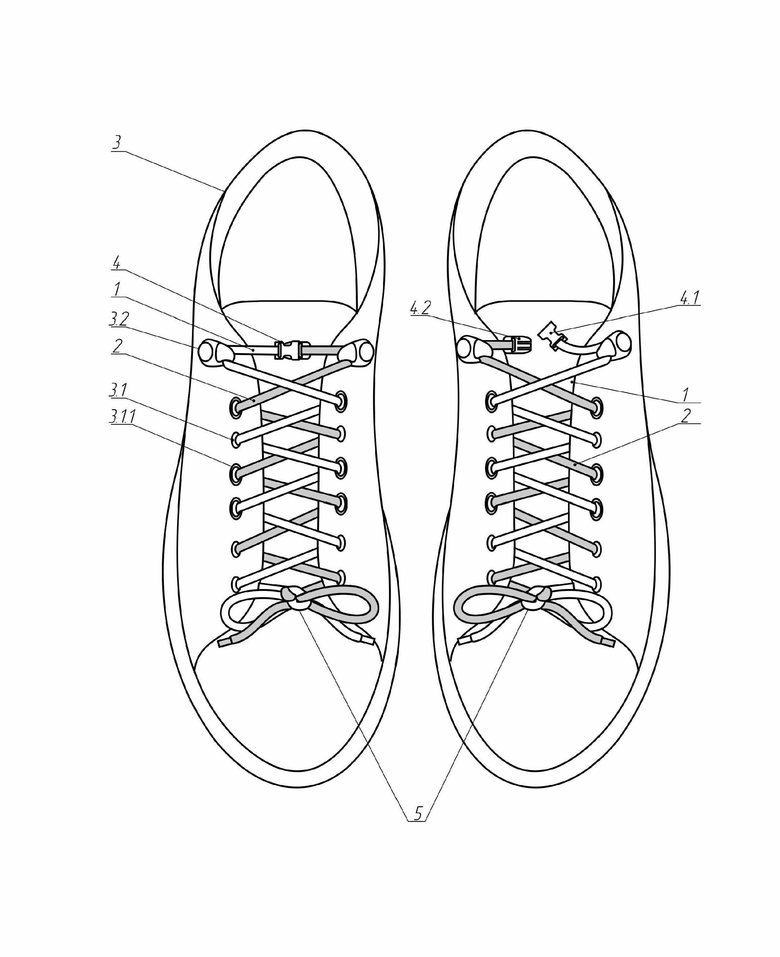

На фигуре представлено схематичное изображение шнуровой застежки.

Краткое описание конструктивных элементов:

1 - шнурок один;

2 - шнурок второй;

3 - предмет обуви;

3.1 - отверстие;

3.1.1 - люверс;

3.2 - крючок;

4 - двухкомпонентная застежка;

4.1 - одна часть двухкомпонентной застежки;

4.2 - вторая часть двухкомпонентной застежки;

5 - узел.

Осуществление изобретения

Заявленная группа технических решений работает следующим образом.

Комплект шнурков устанавливают на как минимум один предмет обуви (3) из пары, путем традиционной техники шнурования. Шнуровать начинают сверху, вставляя шнурки (1), (2) свободным концом в верхние отверстия и/или элементы для продевания шнурков до момента, когда концы шнурков с ответными элементами двухкомпонентной застежки не будут на уровне верхних отверстий и/или элементов для продевания шнурков, далее шнурки (1), (2) продевают согласно выбранной традиционной техники шнурования до уровня нижних отверстий и/или элементов для продевания шнурков. Далее корректируют натяжение ослабляя/утягивая шнуровку, фиксируют традиционным развязываемым узлом (5), в том числе и с бантом. Узел (4) формируют на уровне нижних отверстий и/или элементов для продевания шнурков. Далее при надевании/снятии предмета обуви размыкают/смыкают двухкомпонентную застежку. В процессе эксплуатации при возникновении необходимости корректировки натяжения шнуровки, развязывают узел, корректируют натяжение ослабляя/утягивая шнуровку, фиксируют традиционным развязываемым узлом.

Пример 1

Комплект шнурков включает два шнурка, имеющие один свободный конец, а на втором установленные ответные части одной двухкомпонентной застежки типа крючок-петля.

Пример 2

Комплект шнурков включает два шнурка (1), (2), имеющие один свободный конец, а на втором установленные ответные части одной двухкомпонентной застежки типа фастекс (4.1), (4.2).

Пример 3

Комплект шнурков включает два шнурка, имеющие один свободный конец, а на втором установленные ответные части одной двухкомпонентной застежки типа карбин и петля.

Пример 4

Комплект шнурков включает два шнурка, имеющие один свободный конец, а на втором установленные ответные части одной двухкомпонентной застежки типа тогл.

Пример 5

Комплект шнурков включает два шнурка, имеющие один свободный конец, а на втором установленные ответные части одной двухкомпонентной застежки типа S-образный крючок(S-hook) и петля.

Пример 6

Комплект шнурков включает два шнурка, имеющие один свободный конец, а на втором установленные ответные части одной двухкомпонентной застежки типа магнитные застежки.

Пример 7

Комплект шнурков включает два шнурка, имеющие один свободный конец, а на втором установленные ответные части одной двухкомпонентной застежки типа на винте.

Пример 8

Комплект шнурков включает два шнурка, имеющие один свободный конец, а на втором установленные ответные части одной двухкомпонентной застежки типа кнопка.

Пример 9

Комплект шнурков включает два шнурка, имеющие один свободный конец, а на втором установленные ответные части одной двухкомпонентной застежки типа слайдер.

Пример 10

Шнуровая застежка имеет отверстия, для продевания шнурков, на стягиваемых поверхностях, в которые продет комплект шнурков (1), (2), любой из примера 1-9, традиционной техникой шнурования для двух шнурков, при этом у нижних отверстий, концы шнурков завязаны в развязываемый узел (5), а у верхних отверстий, концы шнурков соединены двухкомпонентной застежкой (4).

Пример 10

Шнуровая застежка имеет крючки, для продевания шнурков, на стягиваемых поверхностях, в которые продет комплект шнурков, любой из примера 1-9, традиционной техникой шнурования для двух шнурков, при этом у нижних крючков, концы шнурков завязаны в развязываемый узел, а у верхних крючков, концы шнурков соединены двухкомпонентной застежкой.

Пример 11

Шнуровая застежка имеет отверстия и элементы для продевания шнурков, на стягиваемых поверхностях, в которые продет комплект шнурков, любой из примера 1-9, традиционной техникой шнурования для двух шнурков, при этом у нижних отверстий, концы шнурков завязаны в развязываемый узел, а у верхних элементы для продевания шнурков, концы шнурков соединены двухкомпонентной застежкой.

Пример 12

Шнуровая застежка имеет элементы для продевания шнурков, на стягиваемых поверхностях, в которые продет комплект шнурков, любой из примера 1-9, традиционной техникой шнурования для двух шнурков, при этом у нижних элементов для продевания шнурков, концы шнурков завязаны в развязываемый узел, а у верхних элементы для продевания шнурков, концы шнурков соединены двухкомпонентной застежкой.

Пример 13

Шнуровая застежка имеет петли, для продевания шнурков, на стягиваемых поверхностях, в которые продет комплект шнурков, любой из примера 1-9, традиционной техникой шнурования для двух шнурков, при этом у нижних петель, концы шнурков завязаны в развязываемый узел, а у верхних петель, концы шнурков соединены двухкомпонентной застежкой.

Пример 14

Шнуровая застежка имеет петли, для продевания шнурков, на стягиваемых поверхностях, в которые продет комплект шнурков, любой из примера 1-9, традиционной техникой шнурования для двух шнурков, при этом у нижних петель, концы шнурков завязаны в развязываемый узел, а у верхних петель, концы шнурков соединены двухкомпонентной застежкой.

Пример 15

Шнуровая застежка имеет петли и крючки, для продевания шнурков, на стягиваемых поверхностях, в которые продет комплект шнурков, любой из примера 1-9, традиционной техникой шнурования для двух шнурков, при этом у нижних петель, концы шнурков завязаны в развязываемый узел, а у верхних крючков, концы шнурков соединены двухкомпонентной застежкой.

Изобретение относится к легкой промышленности, а именно к принадлежностям для обуви, которые фиксируют обувь на ноге. Шнуровая застежка включает отверстия и/или элементы для продевания шнурков на стягиваемых поверхностях, при этом в элементы для продевания шнурков установлен комплект шнурков, состоящий из двух шнурков, при этом внизу у нижних отверстий и/или элементов для продевания шнурков концы шнурков завязаны в развязываемый узел, а вверху у верхних отверстий и/или элементов для продевания шнурков концы шнурков соединены двухкомпонентной застежкой, что позволяет просто корректировать степень стягивания шнуровой застежки, облегчает надевание и снятие предмета обуви, обеспечивает универсальность. 2 н. и 1 з.п. ф-лы, 1 ил.

1. Шнуровая застежка обуви, имеющая отверстия и/или элементы для продевания шнурков на стягиваемых поверхностях с установленным в них комплектом шнурков, состоящим из двух шнурков с ответными частями одной двухкомпонентной застежки на одних концах, отличающаяся тем, что элементы для продевания шнурков выполнены в виде крючков или петель или крючков и петель, при этом концы шнурков с частями двухкомпонентной застежки расположены вверху у верхних отверстий и/или элементов для продевания шнурков, а внизу у нижних отверстий и/или элементов для продевания шнурков концы шнурков завязаны в развязываемый узел.

2. Шнуровая застежка по п. 1, отличающаяся тем, что в качестве двухкомпонентной застежки использована застежка фастекс, или карбин и петля, или тогл, или S-образный крючок и как минимум одна петля, или магнитные застежки, или застежка на винте, или застежка кнопка, или застежка слайдер.

3. Комплект шнурков для шнуровой застежки обуви по п. 1, включающий два шнурка, каждый из которых имеет один свободный конец, а на втором конце ответные части одной двухкомпонентной застежки, отличающийся тем, что в качестве двухкомпонентной застежки использована застежка фастекс, или карбин и петля, или тогл, или S-образный крючок и как минимум одна петля, или магнитные застежки, или застежка на винте, или застежка кнопка, или застежка слайдер, при этом шнурки выполнены с возможностью продевания в отверстия и/или элементы для продевания шнурков шнуровой застежки обуви, при этом концы шнурков с частями двухкомпонентной застежки расположены вверху у отверстий и/или верхних элементов для продевания шнурков, а внизу у нижних отверстий и/или элементов для продевания шнурков концы шнурков завязаны в развязываемый узел.
