МУЛЬТИПЕРЕКЛЮЧАТЕЛЬ Российский патент 2025 года по МПК H01H23/28 H01H25/04 G05G9/02

Область техники настоящего изобретения

Настоящее изобретение относится к мультипереключателю, в частности к мультипереключателю, который содержит по меньшей мере три микропереключателя.

Уровень техники настоящего изобретения

Как известно, мультипереключатели предназначены для управления включением/выключением электрической нагрузки, а также уровнем ее интенсивности.

Для устройства такого типа требуются надежность и эргономичность, то есть устройство должно работать таким образом, который пользователь считает наиболее удобным для себя.

Один способ реализации мультипереключателя заключается в том, чтобы использовать микропереключатели, которые представляет собой миниатюризованные переключатели с очень коротким ходом. Указанные микропереключатели активирует более крупная клавиша, которая предназначена для нажатия пользователем и содержит подходящие удлинения для нажатия микропереключателей, с возможным помещением промежуточных язычков, передающих усилие. Помимо передачи усилия, указанные язычки также выступают в качестве элемента для перевода клавиши в нерабочее положение.

Преимущество этой конструкции заключает в том, что при минимальных ходах давления оказывается возможной активация микропереключателей, поскольку указанные ходы представляют собой расстояния порядка одного миллиметра. По этой причине такие решения оказываются весьма эргономичными, поскольку пользователю требуется приложение к клавише лишь небольшого давления.

В указанных решениях обычно используется одна клавиша для каждого переключателя, и, таким образом, отсутствует неопределенность для пользователя. Однако существует тенденция к упрощению этой конструкции посредством изготовления одной клавиши, которая может активировать два переключателя.

Однако известные устройства на основе этого решения имеют недостаток, заключающийся в том, что некоторые области клавиши представляют собой неопределенность по отношению к микропереключателю, который они должны активировать.

Таким образом, требуется решение, которое позволяет реализовать мультипереключатель с единственной клавишей, которая активирует два или более микропереключателей, и которая создает минимальную неопределенность для пользователя, то есть отсутствуют области, в которых устройство не реагирует соответствующим образом на давление пользователя, или, другими словами, существует превосходное соответствие между зоной нажатия и функциями, которые она активирует, такими как включение или выключение, или увеличение или уменьшение интенсивности.

Краткое раскрытие настоящего изобретения

Для преодоления упомянутых недостатков и достижения указанной цели согласно настоящему изобретению предложен мультипереключатель, содержащий основание и клавишу, шарнирно соединенные на двух концах по отношению к основанию посредством первой оси и второй оси, параллельной по отношению к первой оси, причем каждая ось содержит однонаправленное соединение, таким образом, что клавиша может:

- находиться в нерабочем положении, в котором клавиша опирается на однонаправленное соединение каждой оси;

- поворачиваться вокруг первой оси, когда первая зона клавиши вблизи второй оси прижата, таким образом, что клавиша теряет контакт со второй осью;

- поворачиваться вокруг второй оси, когда вторая зона клавиши вблизи первой оси прижата, таким образом, что клавиша теряет контакт с первой осью;

- перемещаться в направлении Z, перпендикулярном по отношению к плоскости, в которой лежат первая и вторая оси, когда прижата центральная зона, расположенная между первой и второй зонами;

- причем первый концевой микропереключатель расположен на основании под первой зоной и содержит точку срабатывания, при этом клавиша содержит первую концевую точку для непосредственного или косвенного нажатия на точку срабатывания первого микропереключателя;

- причем центральный микропереключатель расположен на основании под центральной зоной и содержит точку срабатывания, при этом клавиша содержит центральную концевую точку для непосредственного или косвенного нажатия на точку срабатывания центрального микропереключателя;

таким образом, что могут быть определены следующие углы поворота для клавиши по отношению к нерабочему положению:

- угол активации α1-act первого концевого микропереключателя, когда клавиша поворачивается вокруг первой оси в соответствии с первой концевой точкой с активацией точки срабатывания первого концевого микропереключателя;

- центральный угол активации α1C-act центрального микропереключателя, когда клавиша поворачивается вокруг первой оси в соответствии с центральной концевой точкой с активацией точки срабатывания центрального микропереключателя;

при этом угол активации α1-act первого концевого микропереключателя составляет более, чем первый угол активации α1C-act центрального микропереключателя:

таким образом, что определены по меньшей мере три интервала в зависимости от угла поворота клавиши вокруг первой оси:

- интервал, в котором не активирован ни один из первого концевого и центрального микропереключателей;

- интервал, в котором активирован только центральный микропереключатель;

- интервал, в котором активированы оба из первого концевого и центрального микропереключателей.

В контексте настоящего изобретения однонаправленное соединение следует понимать как механическое взаимодействие положительного типа, другими словами, примыкание поверхности к другой поверхности, таким образом, что приложение взаимных усилий становится возможным только при их примыканию друг к другу, и, следовательно, они разделяются, когда некоторая часть однонаправленного контакта требуется в направлении, противоположном опоре. Механическое взаимодействие такого рода присутствует в кнопках плавающего типа.

Что касается микропереключателей, следует понимать, что они состоят из неподвижной части, в данном случае прикрепленной к основанию, и активационной кнопки, которая называется точкой срабатывания, поскольку она представляет собой очень маленькую кнопку.

Таким образом, благодаря характеристикам настоящего изобретения, можно точно управлять устройством, состоящим практически из единственной клавиши и двух микропереключателей. Кроме того, посредством программирования соответствующих электронных компонентов, согласно настоящему изобретению оказывается возможным установление сочетаний активации и деактивации микропереключателей, которые являются однозначными, то есть установление однозначного соответствия между нажимаемыми зонами клавиши и функциями, которые будет выполнять мультипереключатель светорегулятора.

Согласно некоторым вариантам осуществления мультипереключатель содержит второй концевой микропереключатель, расположенный на основании под второй зоной, и этот второй концевой микропереключатель содержит точку срабатывания, причем клавиша содержит вторую концевую точку для непосредственного или косвенного нажатия на точку срабатывания второго концевого микропереключателя, таким образом, что могут быть определены следующие углы поворота:

- угол активации α2-act второго концевого микропереключателя, когда клавиша поворачивается вокруг второй оси в соответствии с контактом между второй концевой точкой и точкой срабатывания второго концевого микропереключателя;

- второй угол активации α2C-act центрального микропереключателя, когда клавиша поворачивается вокруг второй оси в соответствии с контактом между центральной концевой точкой и точкой срабатывания центрального микропереключателя; при этом угол активации α2-act второго концевого микропереключателя составляет более, чем второй угол активации α2C-act центрального микропереключателя:

таким образом, что определены по меньшей мере три интервала в зависимости от угла поворота клавиши вокруг второй оси:

- интервал, в котором не активирован ни один из второго концевого и центрального микропереключателей;

- интервал, в котором активирован только центральный микропереключатель;

- интервал, в котором активированы оба из второго концевого и центрального микропереключателей.

Таким образом, оказывается возможным распространение настоящего изобретения на клавишу, содержащую три микропереключателя, а также оказывается возможным точное регулирование большего числа функций.

Согласно некоторым вариантам осуществления однонаправленные соединения образуют направленные вниз удлинения клавиши, содержащие фиксирующие выступы, причем светорегулятор, содержащий стенки, составляют единое целое с основанием, содержащим фиксирующие ступеньки для фиксирующих выступов.

Согласно некоторым вариантам осуществления мультипереключатель содержит один или несколько механических ограничителей, выполненных с возможностью ограничения угла поворота клавиши и/или ограничения направленного вниз перемещения клавиши.

Указанные ограничители сконструированы таким образом, что микропереключатели никогда не будут работать в условиях чрезмерного давления условия, и, следовательно, увеличивается продолжительность их эксплуатации.

Согласно некоторым вариантам осуществления мультипереключатель дополнительно содержит индикатор интенсивности света, который, в свою очередь, образуют источники света, расположенные в основании, и световоды, внедренные в клавишу, с необязательным присутствием световых каналов.

Первый и центральный микропереключатели могут быть активированы посредством гибких язычков, непосредственно или косвенно присоединенных к клавише, таким образом, что когда активируется центральный микропереключатель, посредством непрерывного нажатия клавиши, гибкий язычок, связанный с центральным микропереключателем, начинает сгибаться по направлению к клавише.

Вышеупомянутые механические ограничители должны иметь размеры, которые гарантируют, что гибкие язычки остаются в пределах соответствующего рабочего диапазона упругости (за пределами зон, где язычки пластически деформируются с остаточной деформация, и, очевидно далеко от точки разрушения).

Переключатель может содержать упругие элементы, предназначенные, чтобы при нажатии клавиши вверх удерживать ее в нерабочем положении. Для этой цели могут быть использованы язычки, непосредственно присоединенные к самой клавише или присоединенные к неподвижному элементу, как описано ниже.

Согласно некоторым вариантам осуществления мультипереключатель содержит промежуточную пластину, расположенную между клавишей и основание, причем промежуточная пластина содержит гибкие язычки, таким образом, что гибкие язычки передают давление от концевых точек до точек срабатывания. Указанные язычки также выступают в качестве элемента для перевода клавиши в нерабочее положение.

Предпочтительно в этом случае язычки могут иметь такие размеры, что они могут осуществлять функцию защиты микропереключателей, то есть упруго деформироваться при полном прижатии микропереключателя.

Этот признак делает возможным присутствие экономичных и надежных средств для возврата клавиши в ее нерабочее положение. С другой стороны, это обеспечивает гибкость для возможных положений микропереключателей.

Согласно некоторым вариантам осуществления мультипереключатель содержит крышку, выполненную с возможностью непосредственного нажатия пользователем и прикрепленную к клавише, причем крышка предпочтительно содержит сквозные отверстия для пропускания световодов.

Посредством разделения эстетических и сенсорных функций в отдельных частях оказывается возможной оптимизация материалов каждой из частей.

Согласно некоторым вариантам осуществления клавиша содержит множество армирующих ребер. Благодаря приданию жесткости клавише улучшается предсказуемость поведения мультипереключателя. Как указано выше, если оказывается желательным более мягкое прикосновение, подходящие материалы могут быть выбраны для наружной крышки, но при этом всегда обеспечивается достаточная жесткость клавиши, таким образом, что соблюдаются заявленные диапазоны углов.

В мультипереключателе согласно настоящему изобретению могут быть определены следующие расстояния:

- длина концевого ограничителя, которая представляет собой расстояние между первой осью и концом клавиши в первой зоне;

- высота концевого ограничителя, которая представляет собой максимальное перемещение клавиши по отношению к основанию у конца клавиши в первой зоне,

при этом соотношение длины концевого ограничителя и высоты концевого ограничителя составляет более, чем 1 и предпочтительно находится в диапазоне от 10 до 27.

Предпочтительно соотношение длины концевого ограничителя и высоты концевого ограничителя составляет 20 и/или высота концевого ограничителя составляет от 1,2 до 4 мм.

В мультипереключателе-светорегуляторе согласно настоящему изобретению могут быть определены следующие расстояния:

- перемещение центрального микропереключателя, которое представляет собой максимальное перемещение клавиши у концевой точки центральной зоны, когда клавиша поворачивается вокруг первой оси, и

- перемещение первого концевого микропереключателя, которое представляет собой максимальное перемещение клавиши у первой концевой точки первой зоны, когда клавиша поворачивается вокруг первой оси.

Предпочтительно перемещение центрального микропереключателя составляет от 0,3 до 1 мм, и перемещение первого концевого микропереключателя составляет от 1,1 до 2 мм.

Кроме того, согласно предпочтительному варианту осуществления высота концевого ограничителя составляет от 2,1 до 2,3 мм.

Предпочтительно мультипереключатель содержит нижнюю пластину, содержащую электронные компоненты, и нижнюю крышку.

Наконец, согласно некоторым вариантам осуществления мультипереключатель представляет собой светорегулятор.

Краткое описание фигур

В целях дополнения описания и обеспечения лучшего понимания настоящего изобретения представлен ряд фигур. Указанные фигуры составляют неотъемлемую часть описания и иллюстрируют варианты осуществления настоящего изобретения, которые следует истолковывать не в качестве ограничения объема настоящего изобретения, но лишь в качестве примерного способа возможного осуществления настоящего изобретения. В число иллюстраций входят следующие фигуры.

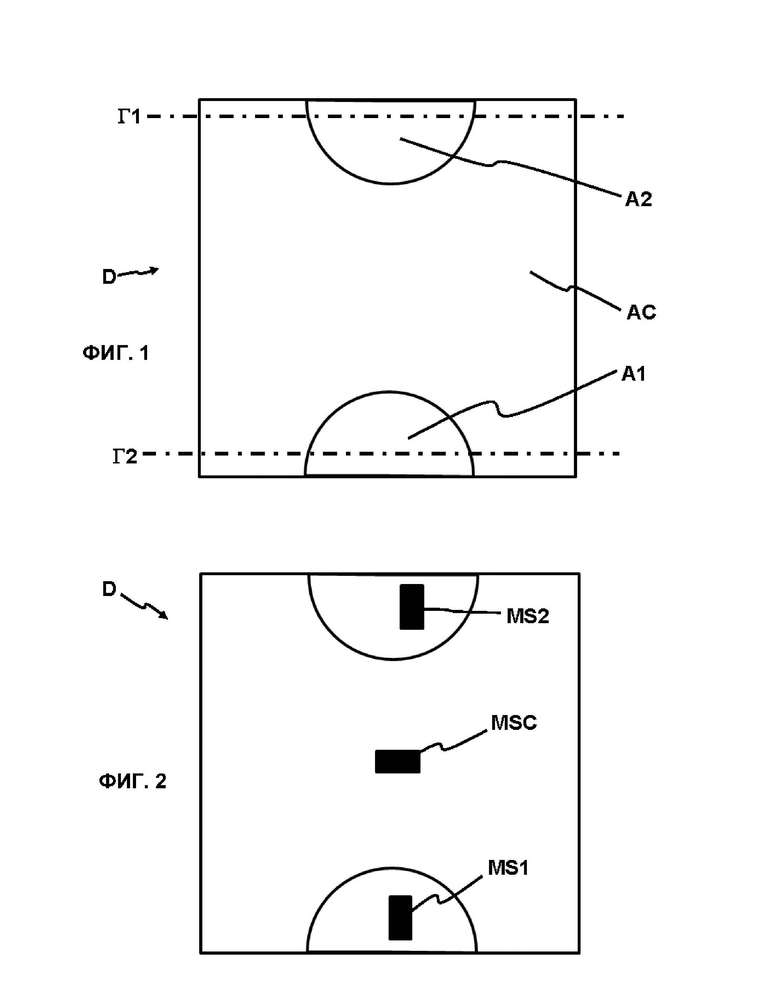

На фиг. 1 представлена схематическая иллюстрация трех зон в мультипереключателе согласно варианту осуществления настоящего изобретения.

На фиг. 2 представлена схематическая иллюстрация положений трех микропереключателей в мультипереключателе.

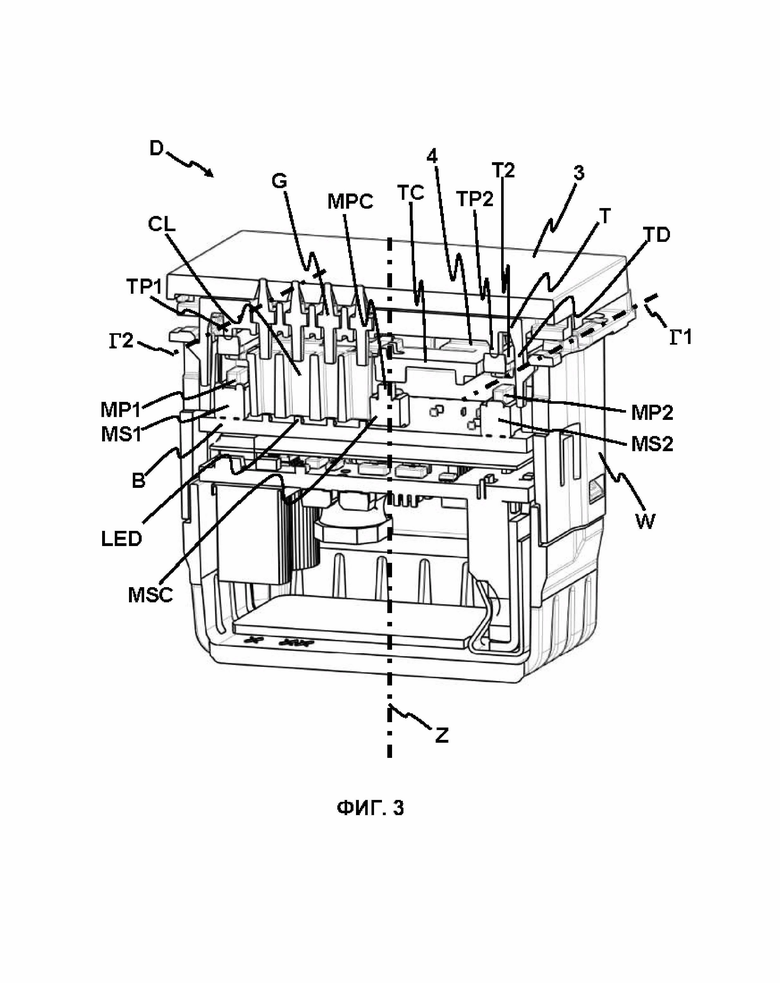

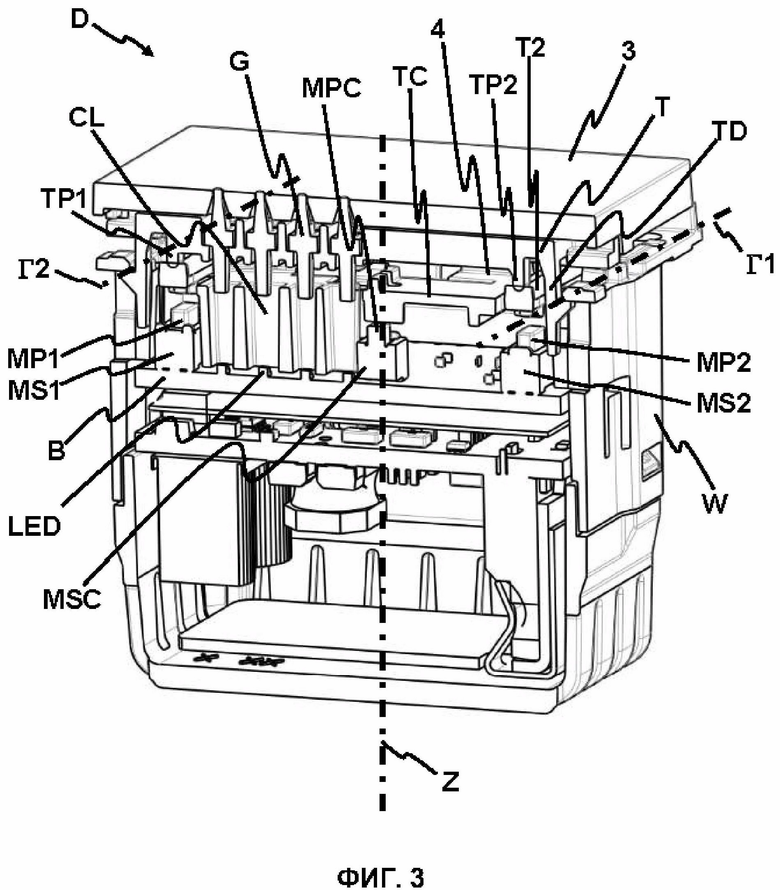

На фиг. 3 и 4 представлено в перспективе продольное сечение мультипереключателя, иллюстрирующее три зоны, клавишу, внутренние компоненты и основание мультипереключателя.

На фиг. 5 представлено такое же сечение, как на фиг. 4, в течение прижатия клавиши у ее конца.

На фиг. 6 представлено такое же сечение, как на фиг. 4, в течение дополнительного прижатия клавиши.

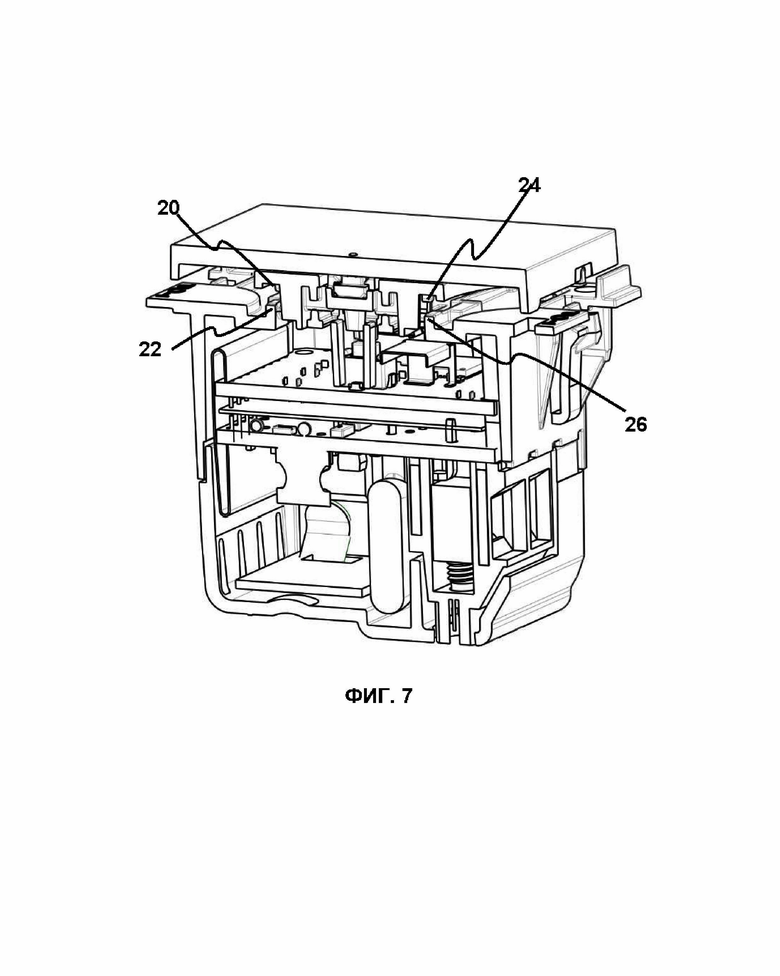

На фиг. 7 представлено поперечное сечение мультипереключателя в направлении, перпендикулярном по отношению к продольному сечению на фиг. 3-6.

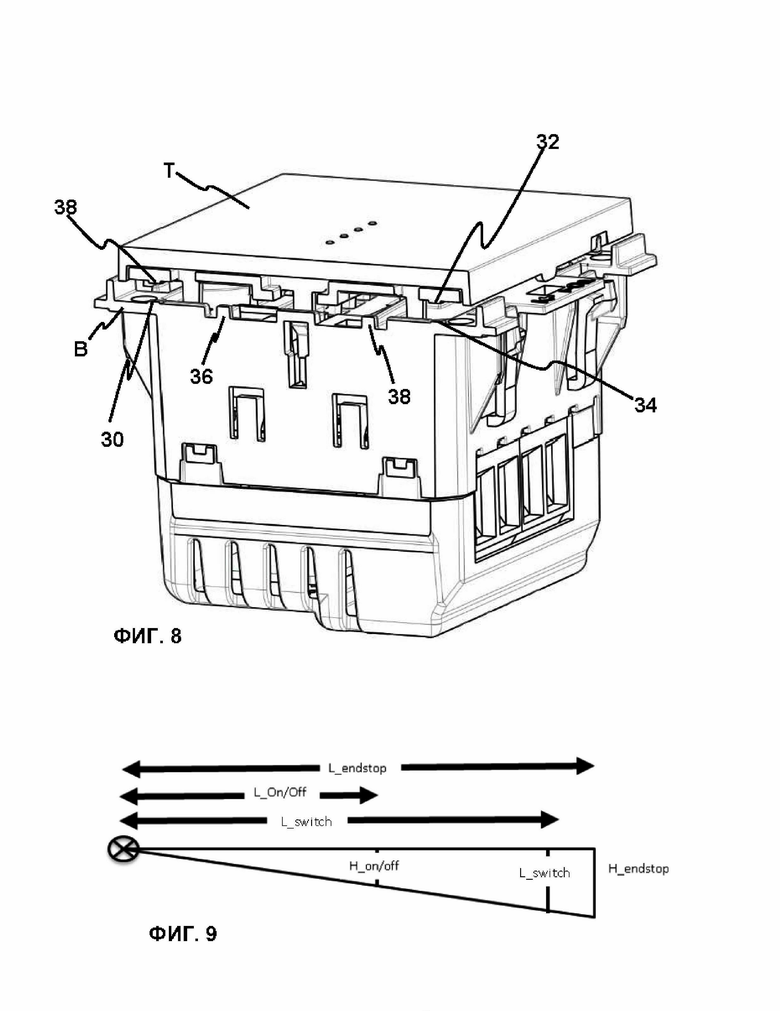

На фиг. 8 представлено полное изображение мультипереключателя.

На фиг. 9 представлена схематическая иллюстрация разнообразных параметров мультипереключателя.

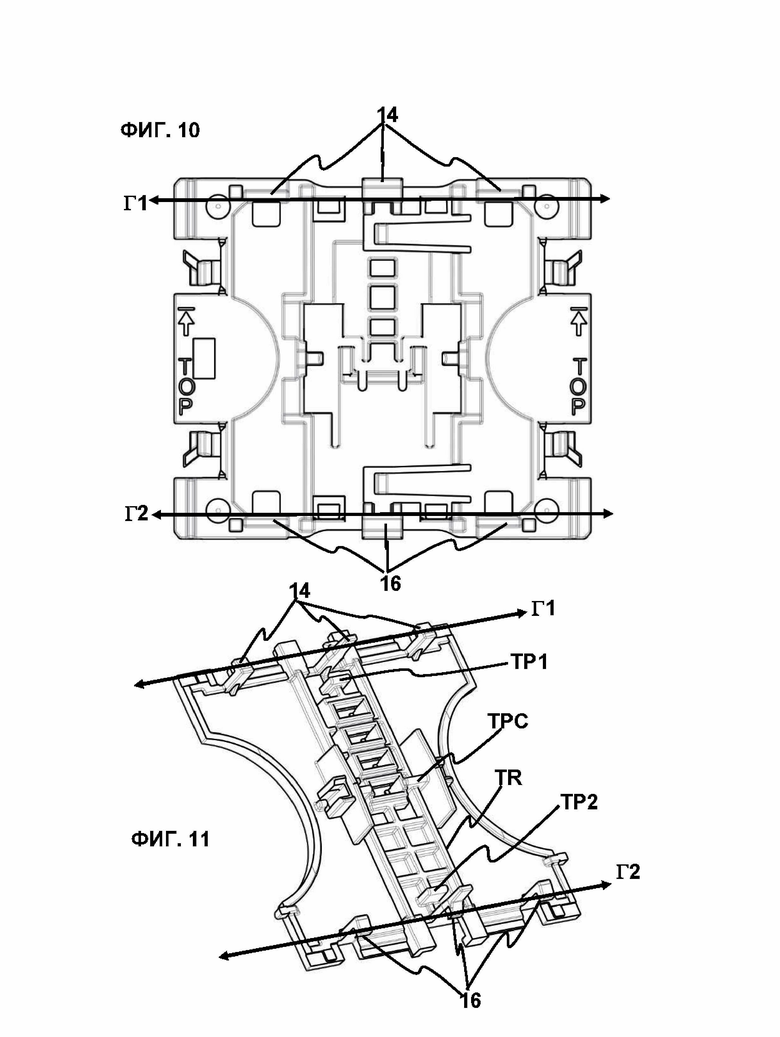

На фиг. 10 представлено изображение сверху промежуточной пластины, содержащей упругие язычки и отделенной от других компонентов.

На фиг. 11 представляет перспективное изображение клавиши, содержащей армирующие ребра и активаторы микропереключателя.

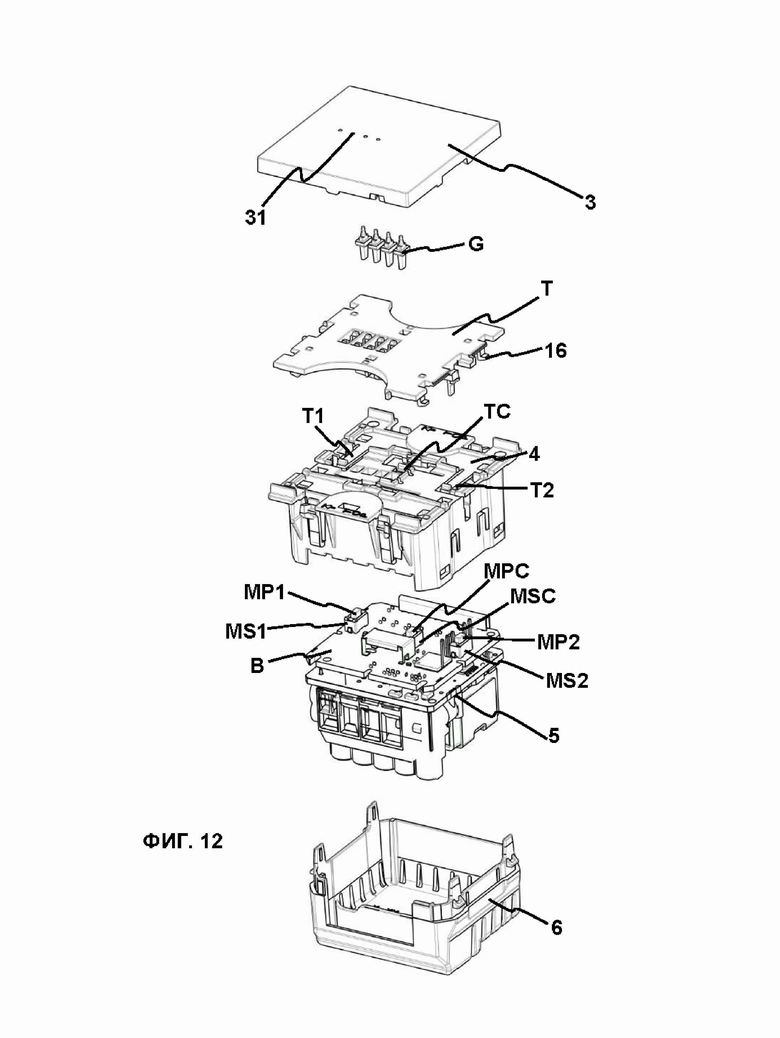

На фиг. 12 представлено покомпонентное изображение мультипереключателя согласно настоящему изобретению.

Подробное раскрытие варианта осуществления настоящего изобретения

Как представлено на фиг. 1, мультипереключатель D содержит клавишу с тремя зонами: А1 и А2 на двух противоположных концах и АС в центре. Обращенная к пользователю поверхность мультипереключателя должна обеспечивать сенсорную индикацию, различающую три зоны. Предпочтительно поверхность может содержать различия тактильного качества между соседними зонами, хотя они также могут быть отмечены визуально. Мультипереключатель выполнен с возможностью предоставления пользователю регулирования одной или нескольких электрических нагрузок посредством прижатия клавиши Т в одной из трех зон.

Каждая зона связана с находящимся внизу микропереключателем, соответственно, MS1, MS2 и MSC.

Для этой цели и как представлено на фиг. 3, мультипереключатель D содержит основание В и клавишу Т, шарнирно соединенные на двух концах по отношению к основанию В посредством первой оси Г1 и второй оси Г2, параллельной по отношению к первой оси Г1.

Шарнирное соединение следует понимать таким образом, что если основание В рассматривать в качестве абсолютного центра, клавиша Т может осуществлять по отношению к нему вращательное движение. То есть физически клавиша не является шарнирно соединенным с основанием В, но вместо этого она является шарнирно соединенной по отношению к стенкам W, которые составляют единое целое с основанием В. Другими словами, стенки и основание занимают фиксированное относительное положение, при этом они могут быть изготовлены из отдельных частей, которые соединяются друг с другом, или они могут даже представлять собой части единой формованной делали. Как правило, указанные стенки W образуют наружную оболочку переключателя.

Как упомянуто выше, настоящее изобретение относится к клавише, которую можно рассматривать как плавающую клавишу, которую направляют несколько гибких элементов, таких как пружины или гибкие язычки, а также несколько фиксирующих выступов, чтобы сократить соответствующий диапазон горизонтальных и вертикальных движений, которые представляют интерес для целей селективного действия, представляющего собой объект в данном контексте.

Для этой цели, как представлено на фиг. 3, каждая ось Г1; Г2 содержит однонаправленное (это понятие хорошо известно в механике и разъяснено выше) соединение 12, 14, 16, 18, таким образом, что клавиша Т может:

- находиться в нерабочем положении, в котором клавиша Т опирается на однонаправленное соединение 12, 14, 16, 18 каждой оси Г1; Г2;

- поворачиваться вокруг первой оси Г1, когда прижата первая зона А1 клавиши Т вблизи второй оси Г2, таким образом, что клавиша Т теряет контакт со второй осью Г2;

- поворачиваться вокруг второй оси Г2, когда прижата вторая зона А2 клавиши Т вблизи первой оси Г1, таким образом, что клавиша Т теряет контакт с первой осью Г1;

- перемещаться в направлении z (Z), перпендикулярном по отношению к плоскости, в которой лежат первая Г1 и вторая Г2 оси, когда прижата центральная зона АС, расположенная между первой А1 и второй зонами А2.

Мультипереключатель также содержит:

- первый концевой микропереключатель MS1, расположенный на основании В под первой зоной А1 и содержащий точку срабатывания МР1, причем клавиша Т содержит первую концевую точку ТР1 для непосредственного или косвенного нажатия на точку срабатывания МР1 первого микропереключателя MS1;

- центральный микропереключатель MSC, расположенный на основании В под центральной зоной АС и содержащий точку срабатывания МРС, причем клавиша Т содержит центральную концевую точку ТРС для непосредственного или косвенного нажатия на точку срабатывания МРС центрального микропереключателя MSC.

При таком определении могут быть определены следующие углы поворота для клавиши Т по отношению к нерабочему положению:

- угол активации α1-act первого концевого микропереключателя MS1, когда клавиша Т поворачивается вокруг первой оси Г1 в соответствии с первой концевой точкой ТР1 с активацией точки срабатывания МР1 первого концевого микропереключателя MS1;

- первый угол активации α1C-act центрального микропереключателя MSC, когда клавиша Т поворачивается вокруг первой оси Г1, соответствующей центральной концевой точке ТРС, с активацией точки срабатывания МРС центрального микропереключателя MSC.

Настоящее изобретение отличается тем, что угол активации α1-act первого концевого микропереключателя MS1 составляет более, чем первый угол активации α1C-act центрального микропереключателя MSC:

Если выполняется это условие, то в зависимости от угла поворота клавиши Т вокруг первой оси Г1 определены три интервала:

- интервал, в котором не активирован ни один из первого концевого MS1 и центрального MSC микропереключателей;

- интервал, в котором активирован только центральный микропереключатель MSC;

- интервал, в котором активированы оба из первого концевого MS1 и центрального MSC микропереключателей.

Таким образом, установлено однозначное соответствие между углом поворота клавиши К и сочетаниями состояний микропереключателей, причем сочетания состояний включения/выключения могут быть связаны с различными действиями, предпочтительно такими как регулирование интенсивности источника света.

Настоящее изобретение может быть распространено на присутствие второго концевого микропереключателя MS2, расположенного на основании В под второй зоной А2 и также содержащего точку срабатывания МР2.

При этом, аналогично первому концевому микропереключателю, клавиша Т содержит вторую концевую точку ТР2 для непосредственного или косвенного нажатия на точку срабатывания МР2 второго концевого микропереключателя MS2.

Также могут быть определены следующие углы поворота:

- угол активации α2-act второго концевого микропереключателя MS2, когда клавиша Т поворачивается вокруг второй оси Г2 в соответствии с контактом между второй концевой точкой ТР2 и точкой срабатывания МР2 второго концевого микропереключателя MS2;

- второй угол активации α2C-act центрального микропереключателя MSC, когда клавиша Т поворачивается вокруг второй оси Г2 в соответствии с контактом между центральной концевой точкой ТРС и точкой срабатывания МРС центрального микропереключателя MSC; при этом угол активации α2-act второго концевого микропереключателя MS2 составляет более, чем второй угол активации α2C-act центрального микропереключателя MSC:

Таким образом, в зависимости от угла поворота клавиши Т вокруг второй оси Г2 здесь также определены по меньшей мере три интервала:

- интервал, в котором не активирован ни один из второго концевого MS2 и центрального MSC микропереключателей;

- интервал, в котором активирован только центральный микропереключатель MSC;

- интервал, в котором активированы оба из второго концевого MS2 и центрального MSC микропереключателей.

Существует множество способов реализации однонаправленных соединений, но оказывается предпочтительным однонаправленное соединение, которое образуют направленные вниз удлинения TD клавиши Т, содержащие фиксирующие выступы 14, 16, которые взаимодействуют с фиксирующими ступеньками 12, 18 для фиксирующих выступов 14, 16. Иначе говоря, соединения присутствуют в форме ножек на двух параллельных краях клавиши. Эти ножки ограничивают направленное наружу перемещение клавиши, но допускают, что каждый или оба из краев клавиши прижаты к основанию В. Клавиша Т по умолчанию сдвинута от основания В, таким образом, что в нерабочем положении взаимодействующие ножки находятся в контакте друг с другом.

Указанные фиксирующие выступы 14, 16 реализованы на стенках W, которые составляют единое целое с основанием В.

Для защиты микропереключателей мультипереключатель D содержит, как представлено на фиг. 7, один или несколько механических ограничителей 20, 22, 24, 26, 30, 32, 34, 36, 38, выполненных с возможностью ограничения угла поворота клавиши Т и/или ограничения направленного вниз перемещения Z клавиши Т.

Как показано, например, на фиг. 3, преимущественный аспект мультипереключателя заключается в том, что он дополнительно содержит индикатор интенсивности, который, в свою очередь, образуют источники света, представляющие собой светодиоды (LED) и расположенные в основании В, и световоды G, внедренные в клавишу Т, с необязательным присутствием световых каналов CL. Мультипереключатель также содержит крышку 3, выполненную с возможностью непосредственного нажатия пользователем и прикрепленную к клавише Т, причем крышка 3, предпочтительно содержащая сквозные отверстия 31 для пропускания световодов G.

Как также представлено на фиг.3, мультипереключатель D содержит промежуточную пластину 4, расположенную между клавишей Т и основанием В, причем промежуточная пластина 4 содержит гибкие язычки T1, Т2, ТС, таким образом, что гибкие язычки T1, Т2, ТС передают давление от концевых точек ТР1, ТР2, ТРС до точек срабатывания МР1, МР2, МРС. Гибкие язычки T1, Т2, ТС также выступают в качестве элемента для перевода клавиши в нерабочее положение.

С механической точки зрения, один важный аспект мультипереключателя заключается в том, что клавиша Т содержит множество армирующих ребер TR, которые придают ей жесткость и, таким образом, обеспечивает точное управление микропереключателями.

Далее, что касается абсолютных размеров, оказывается полезным определение следующих расстояний:

- длина концевого ограничителя L_endstop, которая представляет собой расстояние между первой осью Г1 и конец клавиши Т в первой зоне А1;

- высота концевого ограничителя H_endstop, которая представляет собой максимальное перемещение клавиши Т по отношению к основанию В у конца клавиши Т в первой зоне А1.

В данном отношении авторы настоящего изобретения обнаружили, что соотношение длины концевого ограничителя и высоты концевого ограничителя L_endstop/H_endstop, находящееся в диапазоне от 10 до 27, обеспечивает хорошие динамические результаты, и что предпочтительное соотношение длины концевого ограничителя и высота концевого ограничителя L_endstop/H_endstop составляет 20, и/или высота концевого ограничителя H_endstop составляет от 1,2 до 4 мм.

Кроме того, могут быть определены следующие параметры:

- перемещение центрального микропереключателя H_on/off, которое представляет собой максимальное перемещение клавиши Т у концевой точки ТРС центральной зоны АС, когда клавиша Т поворачивается вокруг первой оси Г1, и

- перемещение первого концевого микропереключателя H_switch, которое представляет собой максимальное перемещение клавиши Т у первой концевой точки ТР1 первой зоны А1, когда клавиша Т поворачивается вокруг первой оси Г1.

Для указанных параметров оказываются предпочтительными следующие значения:

- перемещение центрального микропереключателя H_on/off, составляющее от 0,3 и 1,1 мм; и

- перемещение первого концевого микропереключателя H_switch, составляющее от 1,1 и 2 мм.

Согласно предпочтительному варианту осуществления высота концевого ограничителя H_endstop составляет от 2,1 до 2,3 мм.

Наконец, мультипереключатель содержит нижнюю пластину 5, содержащую электронные компоненты, и нижнюю крышку 6.

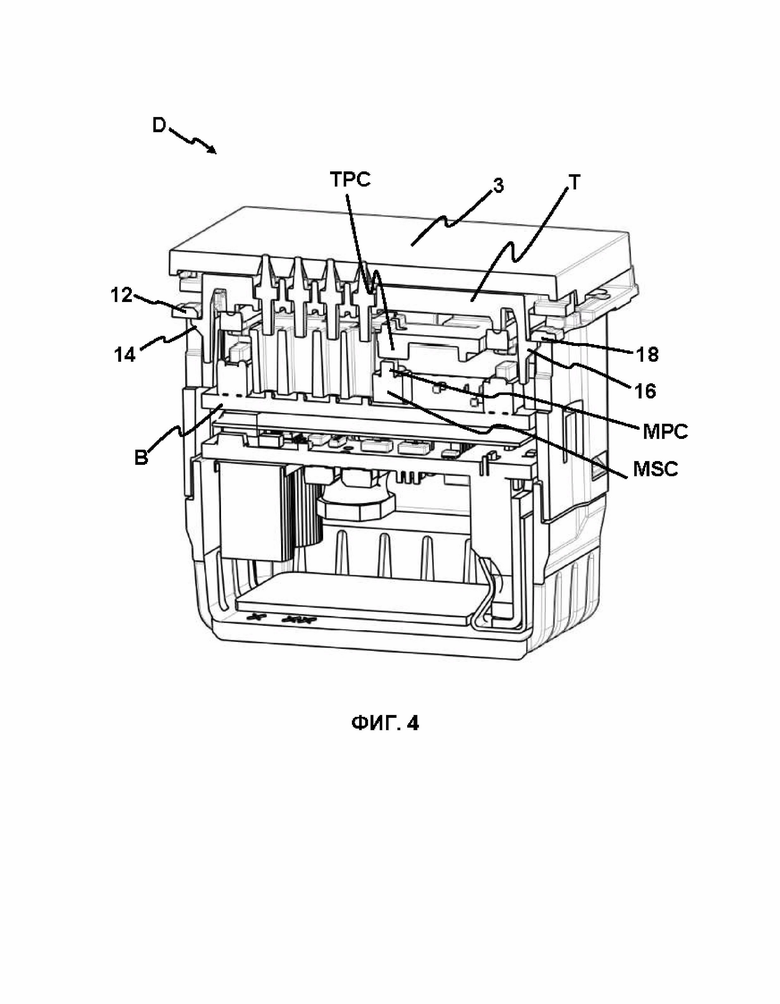

На фиг. 4 представлено продольное сечение мультипереключателя D в нерабочем положении. На этом изображении можно видеть, что пара ножек 12, 14 и 16, 18 теряют контакт друг с другом, если клавиша движется вниз (без поворота). При прижатии клавиши в центральной зоне АС клавиша перемещается вниз в направлении z (Z), которое определено выше, затем центральная концевая точка ТРС начинает перемещение центрального язычка ТС, и, следовательно, при этом прижимается точка срабатывания МРС центрального микропереключателя MSC. При этом эффект заключается в том, что включается или выключается, увеличивается или уменьшается электрическая нагрузка.

Согласно предпочтительному варианту осуществления, мультипереключатель представляет собой светорегулятор для управления источниками света, и, таким образом, эффект активации центрального микропереключателя состоит в том, что свет включается или выключается.

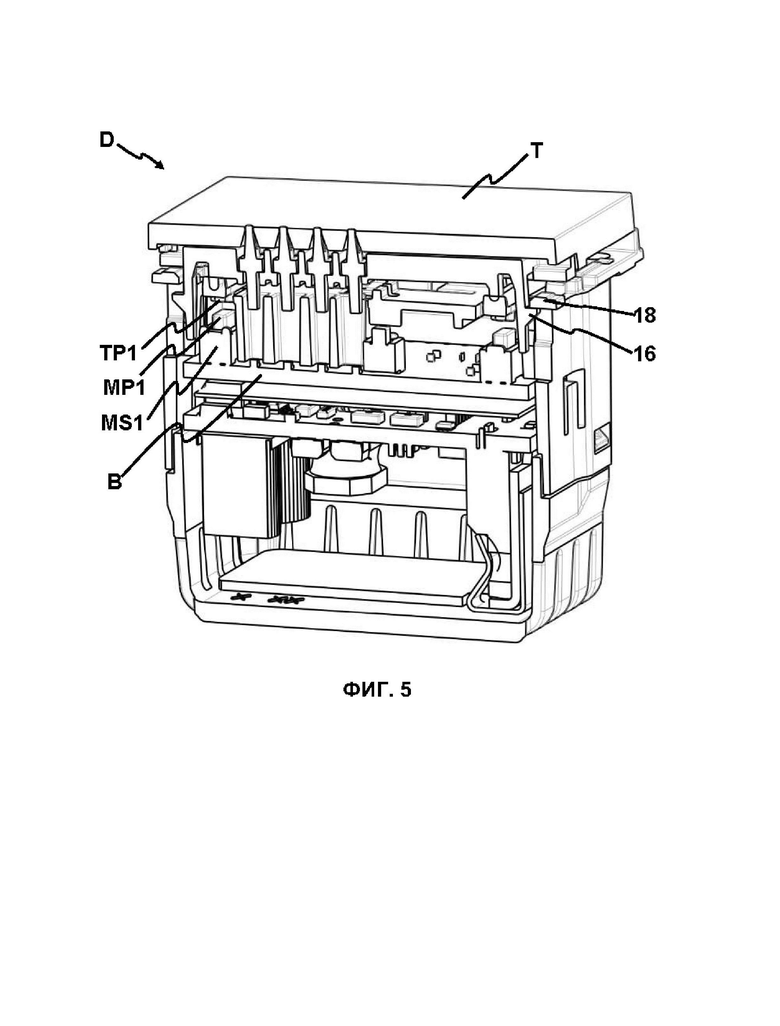

На фиг. 5 представлено продольное сечение светорегулятора D, когда пользователь прижимает клавишу Т вниз в левой области, заставляя клавишу Т поворачиваться вокруг первой оси. Первую ось образует пара ножек 16, 18. На этой иллюстрации клавишей практически достигнут первый угол активации α1C-act центрального микропереключателя MSC, но не достигнут угол активации α1-act первого микропереключателя MS1. Согласно варианту осуществления, в котором мультипереключатель представляет собой светорегулятор, при прижатии первой зоны, но в недостаточной степени для достижения угла активации α1-act первого микропереключателя MS1, центральный микропереключатель активируется, и, таким образом, свет включается или выключается, когда центральная зона прижата.

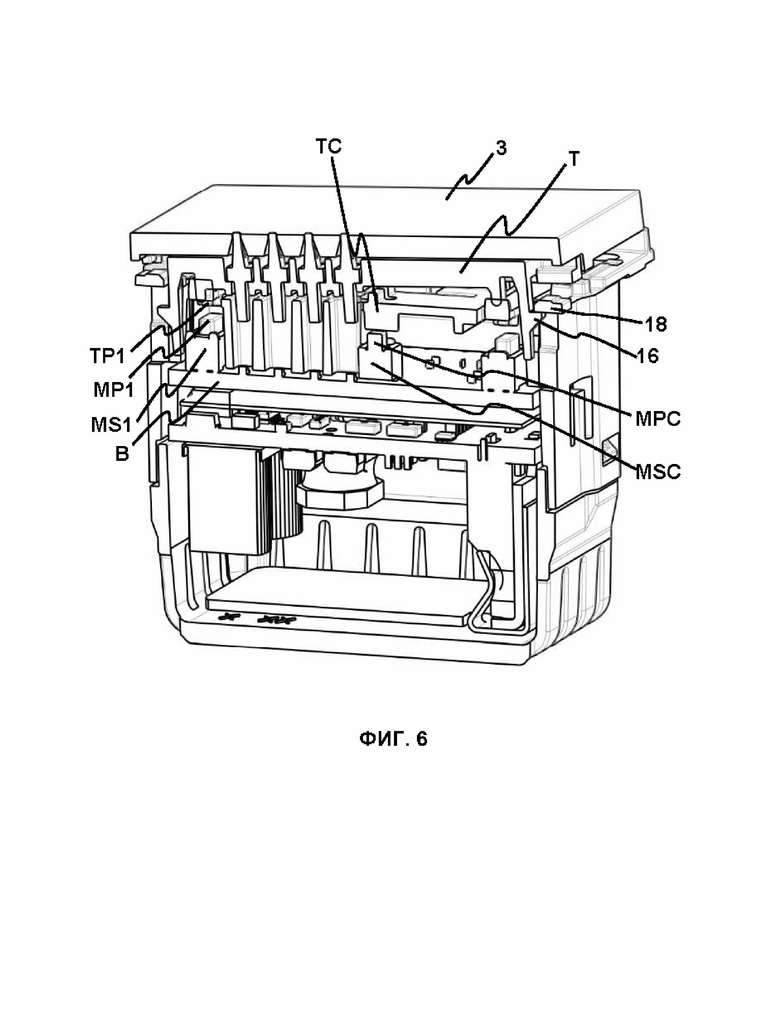

На фиг. 6 представлено продольное сечение мультипереключателя D, когда пользователь продолжает прижимать клавишу Т вниз в левой зоне. Наконец, угол поворота клавиши Т достигает угла активации α1-act первого микропереключателя MS1. Согласно варианту осуществления, в котором мультипереключатель представляет собой светорегулятор, при активации первого микропереключателя MS1 изменяется интенсивность света, которая, например, может быть увеличена.

Термин «содержит» и его производные (такие как «содержат» и т.д.) в настоящем документе не следует понимать в исключительном смысле, т.е. указанные термины не следует истолковывать как исключающие возможность того, что описанные и определенные объекты могут содержать другие элементы.

Является очевидным, что настоящее изобретение не ограничивается конкретными вариантами осуществления, которые описаны в настоящем документе, но также охватывает любые видоизменения, которые могут рассматривать любые специалисты в данной области техники в пределах общего объема настоящего изобретения, которое определено в формуле изобретения.

Изобретение относится к области электрических переключающих устройств. Техническим результатом является исключение неопределенности функции при нажатии переключающего устройства. Устройство содержит основание (В) и клавишу (Т), шарнирно соединенные на двух концах по отношению к основанию (В), таким образом, что клавиша (Т) может находиться в нерабочем положении, поворачиваться вокруг первой оси (Г1) или вокруг второй оси (Г2) или перемещаться в направлении z (Z), и содержит первый концевой микропереключатель (MS1) и центральный микропереключатель (MSC), причем угол активации первого концевого микропереключателя составляет более, чем первый угол активации центрального микропереключателя, и таким образом определены по меньшей мере три интервала в зависимости от угла поворота клавиши вокруг первой оси: интервал, в котором не активирован ни один из первого концевого и центрального микропереключателей; интервал, в котором активирован только центральный микропереключатель; и интервал, в котором активированы оба из первого концевого и центрального микропереключателей. 12 з.п. ф-лы, 12 ил.

1. Мультипереключатель (D), содержащий основание (В) и клавишу (Т), шарнирно соединенные на двух концах по отношению к основанию (В) посредством первой оси (Г1) и второй оси (Г2), параллельной по отношению к первой оси (Г1), причем каждая ось (Г1; Г2) содержит однонаправленное соединение (12, 14, 16, 18), таким образом, что клавиша (Т) может:

- находиться в нерабочем положении, в котором клавиша (Т) опирается на однонаправленное соединение (12, 14, 16, 18) каждой оси (Г1; Г2);

- поворачиваться вокруг первой оси (Г1), когда прижата первая зона (А1) клавиши (Т) вблизи второй оси (Г2), таким образом, что клавиша (Т) теряет контакт со второй осью (Г2);

- поворачиваться вокруг второй оси (Г2), когда прижата вторая зона (А2) клавиши (Т) вблизи первой оси (Г1), таким образом, что клавиша (Т) теряет контакт с первой осью (Г1);

- перемещаться в направлении z (Z), перпендикулярном по отношению к плоскости, в которой лежат первая (Г1) и вторая (Г2) оси, когда прижата центральная зона (АС), расположенная между первой (А1) и второй зонами (А2),

при этом мультипереключатель отличается тем, что он содержит:

- первый концевой микропереключатель (MS1), расположенный на основании (В) под первой зоной (А1) и содержащий точку срабатывания (МР1), причем клавиша (Т) содержит первую концевую точку (ТР1) для непосредственного или косвенного нажатия на точку срабатывания (МР1) первого концевого микропереключателя (MS1);

- центральный микропереключатель (MSC), расположенный на основании (В) под центральной зоной (АС) и содержащий точку срабатывания (МРС), причем клавиша (Т) содержит центральную концевую точку (ТРС) для непосредственного или косвенного нажатия на точку срабатывания (МРС) центрального микропереключателя (MSC);

таким образом, что могут быть определены следующие углы поворота для клавиши (Т) по отношению к нерабочему положению:

- угол активации (α1-act) первого концевого микропереключателя (MS1), когда клавиша (Т) поворачивается вокруг первой оси (Г1) в соответствии с первой концевой точкой (ТР1) с активацией точки срабатывания (МР1) первого концевого микропереключателя (MS1);

- первый угол активации (α1C-act) центрального микропереключателя (MSC), когда клавиша (Т) поворачивается вокруг первой оси (Г1), соответствующей центральной концевой точке (ТРС), с активацией точки срабатывания (МРС) центрального микропереключателя (MSC);

при этом угол активации (α1-act) первого концевого микропереключателя (MS1) составляет более, чем первый угол активации (α1C-act) центрального микропереключателя (MSC):

таким образом, что определены по меньшей мере три интервала в зависимости от угла поворота клавиши (Т) вокруг первой оси (Г1):

- интервал, в котором не активирован ни один из первого концевого (MS1) и центрального (MSC) микропереключателей;

- интервал, в котором активирован только центральный микропереключатель (MSC);

- интервал, в котором активированы оба из первого концевого (MS1) и центрального (MSC) микропереключателей.

2. Мультипереключатель (D) по п. 1, содержащий второй концевой микропереключатель (MS2), расположенный на основании (В) под второй зоной (А2) и содержащий точку срабатывания (МР2), причем клавиша (Т) содержит вторую концевую точку (ТР2) для непосредственного или косвенного нажатия на точку срабатывания (МР2) второго концевого микропереключателя (MS2), таким образом, что могут быть определены следующие углы поворота:

- угол активации (α2-act) второго концевого микропереключателя (MS2), когда клавиша (Т) поворачивается вокруг второй оси (Г2) в соответствии с контактом между второй концевой точкой (ТР2) и точкой срабатывания (МР2) второго концевого микропереключателя (MS2);

- второй угол активации (α2C-act) центрального микропереключателя (MSC), когда клавиша (Т) поворачивается вокруг второй оси (Г2) в соответствии с контактом между центральной концевой точкой (ТРС) и точкой срабатывания (МРС) центрального микропереключателя (MSC); в котором угол активации (α2-act) второго концевого микропереключателя (MS2) составляет более, чем второй угол активации (α2C-act) центрального микропереключателя (MSC):

таким образом, что определены по меньшей мере три интервала в зависимости от угла поворота клавиши (Т) вокруг второй оси (Г2):

- интервал, в котором не активирован ни один из второго концевого (MS2) и центрального (MSC) микропереключателей;

- интервал, в котором активирован только центральный микропереключатель (MSC);

- интервал, в котором активированы оба из второго концевого (MS2) и центрального (MSC) микропереключателей.

3. Мультипереключатель (D) по любому из предшествующих пунктов, в котором однонаправленные соединения образованы направленными вниз удлинениями (TD) клавиши (Т), которые содержат фиксирующие выступы (14, 16), причем мультипереключатель содержит стенки (W), составляющие единое целое с основанием (В), содержащим фиксирующие ступеньки (12, 18) для фиксирующих выступов (14, 16).

4. Мультипереключатель (D) по любому из предшествующих пунктов, содержащий один или несколько механических ограничителей (20, 22, 24, 26, 30, 32, 34, 36, 38), выполненных с возможностью ограничения угла поворота клавиши (Т) и/или ограничения направленного вниз перемещения (Z) клавиши (Т).

5. Мультипереключатель (D) по любому из предшествующих пунктов, причем мультипереключатель дополнительно содержит индикатор интенсивности света, который, в свою очередь, образуют источники света, представляющие собой светодиоды (LED), расположенные в основании (В), и световоды (G), внедренные в клавишу (Т), с необязательным присутствием световых каналов (CL).

6. Мультипереключатель (D) по любому из предшествующих пунктов, который содержит промежуточную пластину (4), расположенную между клавишей (Т) и основанием (В), причем промежуточная пластина (4) содержит гибкие язычки (T1, Т2, ТС), таким образом, что гибкие язычки (T1, Т2, ТС) передают давление от концевых точек (ТР1, ТР2, ТРС) до точек срабатывания (МР1, МР2, МРС).

7. Мультипереключатель (D) по любому из предшествующих пунктов, дополнительно содержащий крышку (3), выполненную с возможностью непосредственного нажатия пользователем и прикрепленную к клавише (Т), при этом крышка (3) предпочтительно содержит сквозные отверстия (31) для пропускания световодов (G).

8. Мультипереключатель (D) по любому из предшествующих пунктов, в котором клавиша (Т) содержит множество армирующих ребер (TR).

9. Мультипереключатель (D) по любому из предшествующих пунктов, в котором могут быть определены следующие расстояния:

- длина концевого ограничителя (L_endstop), которая представляет собой расстояние между первой осью (Г1) и конец клавиши (Т) в первой зоне (А1);

- высота концевого ограничителя (H_endstop), которая представляет собой максимальное перемещение клавиши (Т) по отношению к основанию (В) у конца клавиши (Т) в первой зоне (А1),

при этом соотношение L_endstop/H_endstop находится в диапазоне от 10 до 27.

10. Мультипереключатель (D) по п. 7, в котором соотношение L_endstop/H_endstop составляет 20 и/или высота концевого ограничителя (H_endstop) составляет от 1,2 до 4 мм.

11. Мультипереключатель (D) по любому из пп. 7-9, в котором могут быть определены следующие расстояния:

- перемещение центрального микропереключателя (H_on/off), которое представляет собой максимальное перемещение клавиши (Т) у концевой точки (ТРС) центральной зоны (АС), когда клавиша (Т) поворачивается вокруг первой оси (Г1), и

- перемещение первого концевого микропереключателя (H_switch), которое представляет собой максимальное перемещение клавиши (Т) у первой концевой точки (ТРС) первой зоны (АС), когда клавиша (Т) поворачивается вокруг первой оси (Г1),

при этом перемещение центрального микропереключателя (H_on/off) составляет от 0,34 до 1,04 мм и перемещение первого концевого микропереключателя (H_switch) составляет от 1,17 до 1,91 мм.

12. Мультипереключатель (D) по п. 10, в котором высота концевого ограничителя (H_endstop) составляет от 2,13 до 2,27 мм.

13. Мультипереключатель (D) по любому из предшествующих пунктов, содержащий нижнюю пластину (5), содержащую электронные компоненты, и нижнюю крышку (6).
