УТЮГ Российский патент 2025 года по МПК D06F75/34

ОБЛАСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение относится к утюгу, имеющему эргономичную форму, позволяющую снизить напряжение пользователя во время глажки.

УРОВЕНЬ ТЕХНИКИ ИЗОБРЕТЕНИЯ

Известны утюги для бытового или профессионального использования, имеющие «закрытую» форму, т.е. у которых ручка соединена с основанием обоими концами, а также утюги «открытой» формой, т.е. у которых ручка одним концом соединена с основанием, а противоположный конец остается свободным.

В обоих типах утюгов было отмечено, что их использование предполагает неудобное и раздражающее положение руки, запястья и кисти пользователя во время глажки, что со временем может привести к их напряжению, что приводит к дискомфорту и впоследствии к длительному стрессу и усталости.

Дискомфорт, напряжение и натяжение в руке вызываются рядом факторов, включая, например, неправильную позу, силу, прилагаемую при глажении, и частоту взаимодействия с самим утюгом, например, при перемещении его из горизонтального рабочего положения в вертикальное положение покоя или наоборот.

Эти проблемы становятся еще более очевидными, когда утюг необходимо использовать для вертикальной глажки, поскольку приходится неестественно сгибать запястье, чтобы удерживать утюг в правильном положении для подачи пара в вертикальной плоскости.

Обычно утюги также оснащены пользовательским интерфейсом, с помощью которого пользователь может задавать необходимые рабочие параметры, например, уровень температуры нагревательной пластины, количество подаваемого пара, тип ткани для глажки и т.д. Положение и форма последних также могут способствовать созданию напряжения и нагрузки на руку пользователя.

Следовательно, существует необходимость в усовершенствовании утюга, который может преодолеть, по меньшей мере, один из недостатков предшествующего уровня техники.

Целью настоящего изобретения является создание утюга, имеющего эргономичную форму, т.е. удобного в использовании, предотвращающего или, по меньшей мере, ограничивающего возникновение напряжения и нагрузки на руку, запястье и кисть пользователя.

Еще одной целью настоящего изобретения является создание утюга, который должным образом сбалансирован и позволяет выполнять операции глажки как в горизонтальном, так и в вертикальном положении, не вызывая дискомфорта или усталости у пользователя.

Еще одной целью настоящего изобретения является создание утюга, который практичен в использовании и обеспечивает пользователю легкий доступ к устройствам управления.

Еще одной целью настоящего изобретения является создание утюга, который позволяет легко настраивать, отображать и управлять установленным режимом глажки.

Еще одной целью настоящего изобретения является создание утюга, который может использоваться широким кругом людей с различным физическим и мышечным строением.

Заявитель изучил, испытал и реализовал настоящее изобретение для преодоления недостатков предшествующего уровня техники и достижения этих и других целей и преимуществ.

КРАТКОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Настоящее изобретение изложено и описано в независимом пункте формулы изобретения. Зависимые пункты формулы изобретения описывают другие признаки настоящего изобретения или варианты основной изобретательской идеи.

В соответствии с вышеизложенными целями утюг согласно настоящему изобретению, который преодолевает ограничения предшествующего уровня техники и устраняет его недостатки, содержит узел нагревательной пластины, снабженный гладильной подошвой, и корпус, связанный с узлом пластины. Корпус имеет форму буквы «С», открыт по направлению к передней части утюга и содержит нижнюю часть, выполненную с возможностью соединения с узлом пластины, верхнюю часть и заднюю часть, соединяющую указанные нижнюю и верхнюю части друг с другом.

Верхняя часть выполнена с возможностью действия в качестве ручки и содержит захватную часть и концевую часть.

В соответствии с вариантами осуществления верхняя часть проходит вдоль продольной оси, которая предпочтительно наклонена вверх по направлению к передней части утюга, чтобы уменьшить напряжение и нагрузку на запястье и плечо пользователя.

В соответствии с вариантами осуществления захватная часть вместе с концевой частью образуют посадочное место, выполненное с возможностью обеспечения дополнительной опоры для пальца пользователя, в частности, во время вертикальной глажки.

Захватная часть имеет полость, а концевая часть имеет опорную стенку, ограничивающую эту полость в направлении передней части, на которую может опираться указательный палец пользователя, таким образом, также действуя в качестве опорной области для руки.

Внутри полости преимущественно расположена кнопка управления подачей пара.

Таким образом, благодаря форме утюга согласно настоящему изобретению пользователю приходится принимать положение руки на ручке, подходящее для ограничения нагрузок, действующих как на саму руку, так и на запястье, особенно при вертикальном использовании, и на руку и/или плечо, чтобы помочь пользователю сохранить правильную позу во время глажки и предотвратить напряжение.

В соответствии с вариантами осуществления захватная часть имеет сечение, имеющее переменную форму и размер вдоль продольной оси.

В частности, он имеет меньшее сечение вблизи концевой части и большее сечение в соответствии с его центральной зоной, на которой во время использования располагается ладонь руки пользователя.

В соответствии с вариантами осуществления верхняя часть, в частности, захватная часть, содержит внутренний опорный корпус, выполняющий функцию обеспечения прочности и жесткости самой ручки, и внешнее покрытие из резины или другого подобного деформируемого материала, подходящего для придания определенной степени трения, чтобы обеспечить надежный захват для пользователя как во время горизонтальной, так и во время вертикальной глажки.

В соответствии с другими вариантами осуществления, по меньшей мере, толщина внешнего покрытия, покрывающего нижнюю поверхность опорного корпуса, может изменяться вдоль продольной оси от минимального значения в соответствии с концевыми зонами до максимального значения в соответствии с центральной зоной, что соответствует зоне, в которой при использовании расположена ладонь руки пользователя.

В соответствии с другими вариантами осуществления корпус и узел пластины выполнены таким образом, что центр тяжести утюга расположен внутри захватной части вдоль ее средней плоскости.

Такое положение центра тяжести обеспечивает высокий контроль над утюгом во время глажки, что делает утюг более управляемым.

Предпочтительно, центр тяжести расположен в соответствии с центральной зоной вдоль ее продольного развития, вблизи нижней поверхности.

В соответствии с другими вариантами осуществления ширина захватной части по существу увеличивается от передней части к задней части.

В соответствии с другими вариантами осуществления на концевой части установлен пользовательский интерфейс, снабженный, по меньшей мере, одним устройством отображения для отображения выбранной программы глажки, например, в виде значков или текстовых сообщений. Такой пользовательский интерфейс предпочтительно занимает по существу всю верхнюю поверхность концевой части, обеспечивая тем самым большую поверхность для отображения значков и/или текста.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Эти и другие аспекты, характеристики и преимущества настоящего изобретения станут очевидными из следующего описания вариантов осуществления, приведенных в качестве неограничивающего примера со ссылкой на прилагаемые чертежи, на которых:

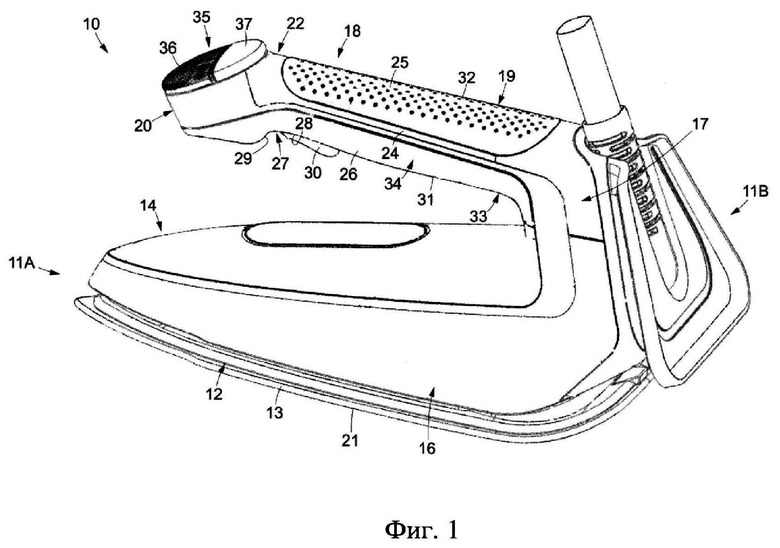

- на фиг. 1 схематически представлен аксонометрический вид утюга согласно вариантам осуществления настоящего изобретения;

- фиг. 2 представляет собой вид сбоку корпуса утюга на фиг. 1;

- фиг. 3a - вид в разрезе по линии A-A фиг. 2;

- фиг. 3b - вид в разрезе по линии B-B фиг. 2;

- фиг. 3с - вид в разрезе по линии C-C фиг. 2;

- фиг. 3d - вид в разрезе по линии D-D фиг. 2;

- фиг. 4 представляет собой вид сбоку утюга на фиг. 1.

Для облегчения понимания, для обозначения идентичных общих элементов на чертежах использовались одни и те же ссылочные позиции там, где это возможно. Подразумевается, что элементы и характеристики одного варианта осуществления могут быть удобно объединены или включены в другие варианты осуществления без дополнительных пояснений.

ОПИСАНИЕ НЕКОТОРЫХ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ НАСТОЯЩЕГО ИЗОБРЕТЕНИЯ

Далее подробно рассматриваются возможные варианты осуществления настоящего изобретения, один или несколько примеров которых показаны на прилагаемых чертежах в качестве неограничивающего примера. Фразеология и терминология, используемые в настоящем здесь, также предназначены для приведения неограничивающих примеров.

На фиг. 1 показан утюг 10 согласно настоящему изобретению для бытового или профессионального использования, который содержит узел пластины 12, снабженный опорной поверхностью 21 гладильной подошвы 13, и корпус 14, связанный с узлом пластины 12.

Указанный корпус 14 имеет открытую форму в направлении передней части 11A утюга 10.

Корпус 14 имеет, в частности, по существу форму «C» или «U», при этом свободные концы обращены к указанной передней части 11A.

Указанный корпус 14 содержит нижнюю часть 16, верхнюю часть 18, выполняющую функцию ручки, и заднюю часть 17, соединяющую нижнюю часть 16 и верхнюю часть 18 вместе.

Верхняя часть 18 проходит вдоль продольной оси X между задней частью 11B и указанной передней частью 11A утюга 10.

В соответствии с вариантами осуществления продольная ось X наклонена вверх в направлении от указанной задней части 11B и указанной передней части 11A под углом наклона a по отношению к опорной поверхности 21 указанной гладильной подошвы 13.

Угол наклона предпочтительно составляет от 1° до 7°, еще более предпочтительно - от 3° до 5°. В проиллюстрированном примере угол a составляет около 3°.

Верхняя часть 18 содержит захватную часть 19 продолговатой формы, проходящую вдоль продольной оси X, и, в соответствии с ее свободным концом, концевую часть 20.

Ось плоскости P1, на которой лежит верх верхней поверхности 32 захватной части 19 (фиг. 2 и 4), на которую опирается рука пользователя, можно, например, рассматривать как продольную ось X. Следовательно, угол a может быть определен как угол между плоскостью лежания опорной поверхности 21 и плоскостью P1.

Обеспечение наклона захватной части 19 вверх позволяет снизить нагрузку на запястье пользователя во время глажки, облегчая перемещение утюга 10 вперед без необходимости неестественного сгибания запястья, что делает процесс глажки более комфортным и менее утомительным.

В соответствии с вариантами осуществления захватная часть 19 имеет сечение с переменными размерами вдоль продольной оси X, соответствующее форме руки пользователя, которая, таким образом, по существу полностью находится в контакте с захватной частью 19. Другими словами, благодаря форме захватной части 19 любые зазоры между рукой и захватной частью 19 ограничены до минимума, что улучшает положение руки на ней.

Указанная захватная часть 19 совместно с указанной концевой частью 20 образуют посадочное место 27, выполненное с возможностью обеспечения опоры для пальца пользователя, в частности, во время вертикальной глажки.

Указанная захватная часть 19 имеет полость 28, а указанная концевая часть 20 имеет опорную стенку 29, ограничивающую эту полость 28, на которую может опираться указательный палец пользователя.

Внутри полости 28 преимущественно расположена кнопка подачи пара 30.

В соответствии с вариантами осуществления указанная кнопка 30 расположена в полости 28 на стороне, противоположной опорной стенке 29, и преимущественно частично выходит за пределы этой полости 28, за нижнюю поверхность 31 захватной части 19, чтобы облегчить ее использование пользователем без приложения усилий пальцем или рукой.

Кроме того, посадочное место 27 и кнопка 30 служат опорой для расположения пальца и, соответственно, руки пользователя, что позволяет пользователю принять правильное положение, например, не напрягать запястье, руку и/или плечо во время глажки.

В соответствии с вариантами осуществления захватная часть 19 содержит опорный корпус 22, выполненный с возможностью действия в качестве опорной конструкции и придавать прочность и жесткость части ручки 19, и покрытие 23 из деформируемого материала, расположенное снаружи опорного корпуса 22 и выполненное с возможностью обеспечения более практичного и удобного захвата для пользователя.

Указанный опорный корпус 22 может иметь трубчатую форму или быть, по меньшей мере, частично полым, чтобы в нем можно было разместить любые кабели питания и/или передачи данных между шнуром 15 и концевой частью 20.

Указанное покрытие 23 может быть выполнено из резинового компонента или аналогичного материала, способного обеспечить определенную степень трения, чтобы гарантировать надежный захват пользователем.

Указанное покрытие 23 может покрывать весь периметр опорного корпуса 22, за исключением, при необходимости, его указанной боковой части 24.

В таком случае покрытие 23 может содержать первый верхний слой 25, покрывающий поверхность опорного корпуса 22 над боковой частью 24, и второй нижний слой 26, покрывающий нижнюю поверхность опорного корпуса 22.

Вдоль продольной оси X покрытие 23 предпочтительно проходит, по меньшей мере, по всей длине захватной части 19.

В соответствии с возможными вариантами осуществления покрытие 23 или, по меньшей мере, второй нижний слой 26 также проходит в соответствии с концевой частью 20, чтобы облегчить размещение пальцев пользователя и обеспечить надежный захват.

В соответствии с вариантами осуществления настоящего изобретения указанная захватная часть 19 имеет переменное сечение вдоль продольной оси X.

В соответствии с вариантами осуществления, на виде сбоку (фиг. 4) захватная часть 19 имеет верхнюю поверхность 32 с прямым и прямолинейным профилем и нижнюю поверхность 31 с переменным профилем.

В соответствии с возможными вариантами осуществления профиль верхней поверхности 32 полностью лежит на первой плоскости P1, и, по меньшей мере, часть профиля нижней поверхности 31 лежит на второй плоскости P2. Плоскости P1 и P2 расходятся в сторону передней части 11А утюга 10 и взаимно наклонены относительно друг друга на угол b от 1° до 6°, предпочтительно около 3°.

В соответствии с другими вариантами осуществления вторая плоскость P2 наклонена относительно третьей плоскости P3, на которой лежит профиль нижней части 16, под углом g от 8° до 12°, предпочтительно около 10°.

В соответствии с другими вариантами осуществления ширина захватной части 19 по существу увеличивается от передней части 11A к задней части 11B таким образом, чтобы быть более узкой в месте расположения указательного и большого пальцев и более широкой в месте расположения ладони.

В частности, указанная захватная часть 19 может иметь большее сечение в соответствии с центральной зоной 34 (фиг. 2, 3b) и меньшее сечение выше и ниже по потоку от нее, а также может дополнительно иметь выемку 33 рядом с задней частью 17 для облегчения размещения мизинца и/или безымянного пальца пользователя.

В соответствии с возможными вариантами осуществления как внутренний корпус 22, так и внешний(е) слой(и) 23, 25, 26 имеют переменную толщину вдоль продольной оси X.

Толщина внутреннего корпуса 22 и внешнего слоя 23, в частности, может изменяться в соответствии с нижней поверхностью 31, в то время как она может оставаться по существу постоянной в соответствии с верхней поверхностью 32.

Фиг. 3a-3d иллюстрируют сечение захватной части 19 и толщину различных слоев, составляющих ее, вдоль плоскостей сечения A-A, B-B, C-C и D-D, указанных на фиг. 2.

Указанный внутренний корпус 22, в соответствии с верхней поверхностью 32 и/или вблизи нее, может иметь по существу постоянную толщину вдоль всей продольной оси X.

Толщина указанного внутреннего корпуса 22 в соответствии с нижней поверхностью 31, на которую опирается ладонь, и/или вблизи нее, имеет большую толщину в соответствии с участками захватной части 19 с меньшим сечением, такими как полость 27 и выемка 33 (фиг. 3a, 3c), и меньшую толщину в соответствии с участками с большим сечением (фиг. 3b, 3d), такими как центральная зона 34.

В частности, внутренний корпус 22 имеет максимальную толщину S1max в соответствии с концом посадочного места 27, противоположным опорной стенке 29, и минимальную толщину S1min в соответствии с центральной зоной 34.

Указанное покрытие 23 в соответствии с верхней поверхностью 32 и/или вблизи нее может иметь по существу постоянную толщину вдоль всей продольной оси X.

Толщина покрытия 23 в соответствии с нижней поверхностью 31 и/или вблизи нее имеет максимальную толщину S2max в соответствии с центральной зоной 34, в то время как выше и ниже по потоку она может иметь минимальную толщину S2min.

Согласно вариантами осуществления в соответствии с центральной зоной 34 толщина внутреннего корпуса 22 минимальна, а толщина покрытия 23, в частности второго слоя 26, максимальна.

В соответствии с другими вариантами осуществления центр тяжести G утюга 10 расположен внутри захватной части 19 (фиг. 4), в частности, вдоль ее средней плоскости, чтобы обеспечить высокий контроль над утюгом 10 во время глажки.

В соответствии с вариантами осуществления центр тяжести G утюга 10 предпочтительно расположен в соответствии с центральной зоной 34 захватной части 19 вдоль продольной оси X.

В частности, указанный центр тяжести G расположен вблизи нижней поверхности 31, что по существу соответствует площади, которая при использовании находится в контакте с ладонью руки пользователя.

В соответствии с такими вариантами осуществления узел пластины 12, корпус 14, гладильная подошва 13 и другие компоненты выполнены таким образом, чтобы расположить центр тяжести, т.е. центр тяжести G, в таком положении.

В соответствии с другими вариантами осуществления на концевой части 20 расположен пользовательский интерфейс 35, с помощью которого пользователь может управлять и/или регулировать работу утюга 10.

Пользовательский интерфейс 35 содержит, по меньшей мере, одно устройство отображения 36 для отображения нужной программы или режима работы, например, в виде значков или текстовых сообщений. Такое устройство отображения 36 предпочтительно занимает по существу всю верхнюю поверхность концевой части 20, обеспечивая тем самым большую поверхность для отображения значков и/или сообщений.

С этой целью может быть предусмотрено, что верхняя поверхность 36 концевой части 20 наклонена вниз по отношению к указанной захватной части 19 в направлении передней части 11А, чтобы увеличить полезную доступную поверхность.

Таким образом, даже в случае гладильных устройств, оснащенных отдельными основаниями с бойлерами или резервуарами, пользователю не нужно поворачивать голову, чтобы посмотреть на выбранный режим глажки, а можно комфортно воспринимать информацию на устройстве отображения 36.

В соответствии с вариантами осуществления пользовательский интерфейс 35 дополнительно содержит одну или несколько кнопок 37 кнопочного или сенсорного типа, с помощью которых пользователь может выбрать нужную программу или режим работы.

Заявитель провел антропометрический анализ утюга 10 согласно изобретению, в частности, чтобы выявить во время глажки процент времени, в течение которого превышаются предельные значения по следующим параметрам:

- сгибание/разгибание запястья более чем на 45°,

- локтевое отведение более чем на 15° и лучевое отведение более чем на 20°.

Значения рассматривались в соответствии с нормативными документами, в частности, стандартом ISO 11228-3/EN 1005-5.

Полученные результаты показали очень низкие значения как для запястья, так и для руки, которая перемещает утюг 10.

В частности, было установлено, что процент времени, в течение которого предельные значения превышаются, составляет менее 8,5% по отношению к продолжительности сеанса глажения; то есть большую часть времени, в целом более 90%, или 91,5%, запястье и рука пользователя остаются в пределах предельных значений, определенных стандартом.

В частности, угол, который принимает запястье во время глажки, зависит как от угла a наклона ручки 18, так и от угла, принимаемого локтем (обычно около 85°-95°), которые, в свою очередь, зависят как от высоты расположения гладильной доски, так и от роста пользователя.

Заявитель провел ряд испытаний, чтобы оценить преимущества, которые дает пользователю наклон угла a захватной части 19 утюга 10 в соответствии с изобретением.

В ходе проведенных испытаний, чтобы избежать или, по меньшей мере, ограничить влияние угла наклона локтя и роста человека, для каждого пользователя утюг располагался на высоте бедер (с относительным допуском) таким образом, чтобы во время глажения локоть был согнут под углом около 90° и плечо могло свободно двигаться.

Таким образом, исключая из числа переменных рост пользователя и, следовательно, угол, принимаемый локтем, в качестве переменной, влияющей на сгибание/разгибание запястья и локтевое отведение, остается угол, принимаемый самим запястьем, который, в свою очередь, зависит от угла a, т.е. от наклона верхней поверхности 32 захватной части 19 утюга 10, на которую опирается рука.

Форма изделия, которая выражается в угле a, при соблюдении условий правильного использования позволяет минимизировать процент времени использования пользователем устройства в некомфортных условиях. В частности, как сообщалось выше, в случае утюга 10 согласно изобретению этот процент составил 8,5%.

Таким образом, утюг 10 в соответствии с настоящим изобретением обладает высокой эргономичностью и поэтому очень удобен в использовании, не вызывая боли или напряжения.

Очевидно, что модификации и/или добавление деталей к описанному выше утюгу 10 могут быть осуществлены, не выходя за рамки объема настоящего изобретения, как определено в формуле изобретения.

В нижеследующих пунктах формулы изобретения единственной целью ссылок в скобках является облегчение чтения: они не должны рассматриваться в качестве ограничительных факторов в отношении области защиты, заявленной в конкретных пунктах формулы изобретения.

Утюг (10), содержащий узел пластины (12) и корпус (14), содержащий нижнюю часть (16), верхнюю часть (18) и соединительную заднюю часть (17) между указанными нижней и верхней частями (16, 18), при этом указанная верхняя часть (18) выполняет функцию ручки и выполнена вдоль продольной оси (X), наклоненной вверх под углом наклона (α) относительно опорной поверхности (21) в направлении к свободному концу передней части (11A) утюга (10), и содержит захватную часть (19) продолговатой формы, проходящую вдоль указанной продольной оси (X), и концевую часть (20), расположенную в соответствии со свободным концом указанной захватной части (19). При этом утюг (10) имеет центр тяжести (G), расположенный в указанной захватной части (19) вдоль ее средней плоскости в соответствии с центральной зоной (34) вдоль указанной продольной оси (X). Техническим результатом настоящего изобретения является создание утюга, имеющего эргономичную форму, т.е. удобного в использовании, предотвращающего или, по меньшей мере, ограничивающего возникновение напряжения и нагрузки на руку, запястье и кисть пользователя. 13 з.п. ф-лы, 4 ил.

1. Утюг (10), содержащий узел пластины (12) и корпус (14), содержащий нижнюю часть (16), верхнюю часть (18) и соединительную заднюю часть (17) между указанными нижней и верхней частями (16, 18), при этом указанная верхняя часть (18) выполняет функцию ручки и выполнена вдоль продольной оси (X), наклоненной вверх под углом наклона (α) относительно опорной поверхности (21) в направлении к свободному концу передней части (11A) утюга (10), и содержит захватную часть (19) продолговатой формы, проходящую вдоль указанной продольной оси (X), и концевую часть (20), расположенную в соответствии со свободным концом указанной захватной части (19), отличающийся тем, что утюг (10) имеет центр тяжести (G), расположенный в указанной захватной части (19) вдоль ее средней плоскости в соответствии с центральной зоной (34) вдоль указанной продольной оси (X).

2. Утюг (10) по п.1, отличающийся тем, что указанный угол наклона (α) находится в диапазоне от 1° до 7°.

3. Утюг (10) по п.1 или 2, отличающийся тем, что указанная захватная часть (19) и указанная концевая часть (20) выполнены таким образом, чтобы определять посадочное место (27) для размещения пальца пользователя на нижней поверхности (31) указанной захватной части (19).

4. Утюг (10) по п.3, отличающийся тем, что указанная концевая часть (20) имеет опорную стенку (29), ограничивающую полость (28) указанного посадочного места (27) по направлению к указанной передней части (11A).

5. Утюг (10) по п.3 или 4, отличающийся тем, что в указанном посадочном месте (27) он содержит кнопку (30) для подачи пара.

6. Утюг (10) по любому из вышеуказанных пунктов, отличающийся тем, что указанная захватная часть (19) имеет сечение переменной формы и размера вдоль указанной продольной оси (X), имеет меньшее сечение вблизи указанной концевой части (20) и указанной задней части (17) и большее сечение в соответствии с ее центральной зоной (34).

7. Утюг (10) по любому из вышеуказанных пунктов, отличающийся тем, что указанная захватная часть (19) содержит выемку (33) на нижней поверхности (31) рядом с задней частью (17).

8. Утюг (10) по любому из вышеуказанных пунктов, отличающийся тем, что указанная верхняя часть (18) содержит внутренний опорный корпус (22), выполняющий функцию обеспечения прочности и жесткости, и внешнее покрытие (23) из резины.

9. Утюг (10) по п.8, отличающийся тем, что по меньшей мере толщина указанного покрытия (23) изменяется вдоль указанной продольной оси (X) между минимальным значением в соответствии с концевыми зонами и максимальным значением в соответствии с центральной зоной (34).

10. Утюг (10) по п.8 или 9, отличающийся тем, что толщина указанного внутреннего корпуса (22) в соответствии с нижней поверхностью (31) и/или вблизи нее имеет большую толщину в соответствии с участками указанной захватной части (19), имеющими меньшее сечение, и меньшую толщину в соответствии с участками, имеющими большее сечение.

11. Утюг (10) по любому из пп.8-10, отличающийся тем, что толщина указанного внутреннего опорного корпуса (22) и указанного внешнего слоя (23) различны в соответствии с нижней поверхностью (31) и постоянны в соответствии с верхней поверхностью (32) указанной захватной части (19).

12. Утюг (10) по любому из вышеуказанных пунктов формулы, отличающийся тем, что указанный центр тяжести (G) расположен вблизи нижней поверхности (31) указанной захватной части (19).

13. Утюг (10) по любому из вышеуказанных пунктов формулы, отличающийся тем, что он содержит пользовательский интерфейс (35), установленный на указанной концевой части (20) и снабженный, по меньшей мере, одним устройством отображения (36) для отображения значков, соответствующих программе или режиму работы.

14. Утюг (10) по любому из вышеуказанных пунктов, отличающийся тем, что указанная концевая часть (20) имеет верхнюю поверхность (38), наклоненную вниз к указанной передней части (11А), и указанное устройство отображения (36) простирается на большую часть указанной верхней поверхности (38).
