Универсальный распылитель огнетушащего вещества и установка пожаротушения с таким распылителем Российский патент 2025 года по МПК A62C35/02 A62C35/13 A62C35/58 A62C31/02

Группа изобретений относится к технике пожаротушения, в частности к импульсным установкам пожаротушения, и может быть использована в составе стационарных автоматических установок пожаротушения зданий и сооружений, складских помещений и др., а также в составе автоматических установок пожаротушения на транспортных средствах.

Из патента RU 2424839, дата публикации 27.07.2011, известен модуль пожаротушения, который содержит заполненный огнетушащим средством герметичный корпус, в верхней части которого установлена камера с газогенерирующим зарядом с размещением, по крайней мере, части камеры внутри полости корпуса, а в нижней части смонтирован выпускной насадок с диафрагмой, снабженный системой каналов, выполненных в боковой и торцевой его стенках, при этом каналы насадка снабжены насадками-распылителями.

Недостатком известного модуля является применение ограниченного количества насадок-распылителей, направление факелов распыла которых строго определено и не изменяется, что снижает эффективность пожаротушения.

Наиболее близким аналогом предлагаемой группы изобретений являются решения, известные из патента RU 2635916 C1, опубл. 16.11.2017, из указанного источника известно устройство для распыления огнетушащего вещества, включающее емкость, заполненную огнетушащим веществом, соединенную трубопроводами с распылительными насадками, при этом используют систему гибких трубопроводов разной длины, сформированных в разных плоскостях и разноориентированных в пространстве, соединенных между собой жестко для деления потоков под углом 90°, используют распылительные насадки, формирующие разную форму факелов распыления, соединенные с трубопроводами с возможностью изменения их направления и формирования оптимального распыления.

К недостаткам наиболее близкого аналога можно отнести следующее: изменение направления распыла форсунок (распылительных насадок) обеспечивается только за счет их подвижного соединения с трубопроводами, использование большого количества трубопроводов усложняет конструкцию устройства, что не всегда приемлемо.

Задачами предлагаемой группы изобретений являются: расширение арсенала распылителей с улучшенными функциональными возможностями и расширение арсенала установок с такими распылителями.

Для решения задачи предлагается распылитель огнетушащего вещества, содержащий коллектор и соединенные с коллектором форсунки, формирующие факелы распыления. Коллектор состоит из центральной секции и дополнительных секций, каждая секция выполнена в виде тройника, снабженного фланцами с отверстиями. Причем каждая дополнительная секция связана посредством фланцев с соседней секцией и с соответствующей форсункой с возможностью изменения направления факела распыления каждой форсунки и фиксации этого направления. При этом один из фланцев центральной секции выполнен для разъемного соединения распылителя с установкой пожаротушения.

Предлагается также установка пожаротушения, содержащая рамный каркас и модуль пожаротушения, к которому через трубопровод подсоединен распылитель огнетушащего вещества, причем модуль установлен на рамном каркасе. Распылитель огнетушащего вещества содержит коллектор, состоящий из центральной секции и дополнительных секций, каждая секция выполнена в виде тройника, снабженного фланцами с отверстиями. Причем каждая дополнительная секция связана посредством фланцев с соседней секцией и с соответствующей форсункой с возможностью изменения направления факела распыления каждой форсунки и фиксации этого направления. При этом один из фланцев центральной секции выполнен для разъемного соединения распылителя с установкой пожаротушения, а рамный каркас имеет три грани, элементы жесткости и две полки, на одной из которых установлен модуль пожаротушения, причем вторая полка соединена с распылителем огнетушащего вещества.

Модуль пожаротушения включает герметичный цилиндрический корпус, заполненный огнетушащим веществом, газогенератор, узел запуска, горловину с мембранным узлом.

Группа изобретений поясняется фигурами.

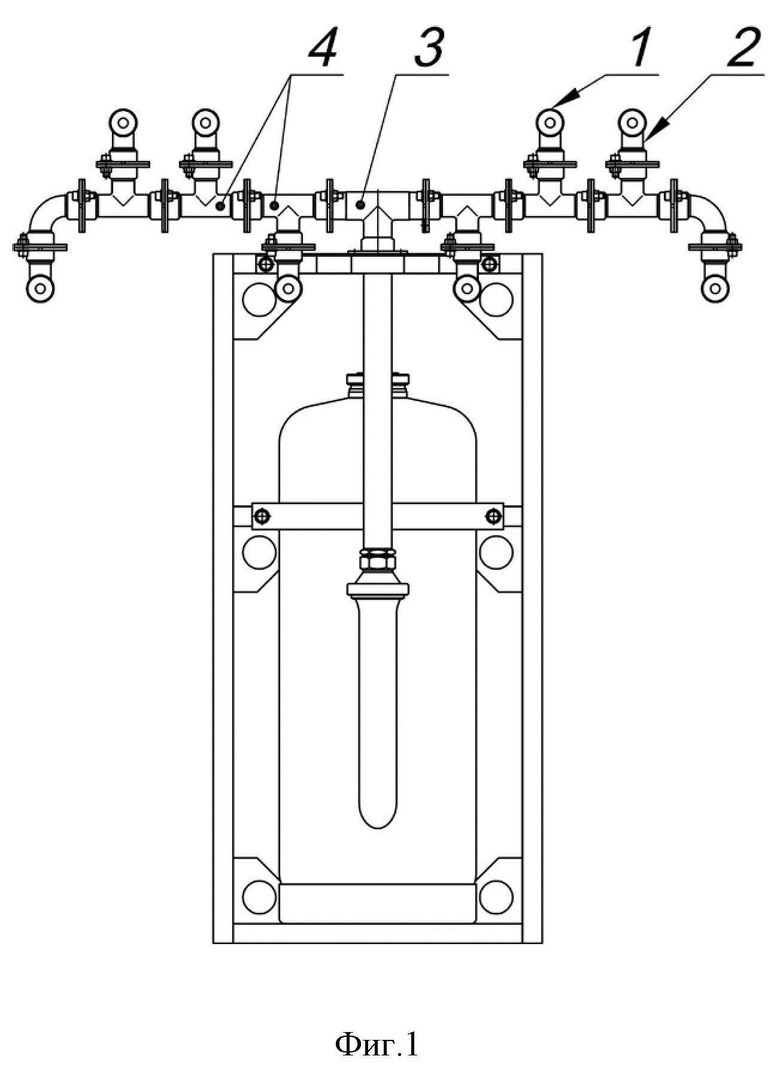

На фиг. 1 представлено изображение общего вида предлагаемой установки с распылителем с восемью форсунками, вид спереди.

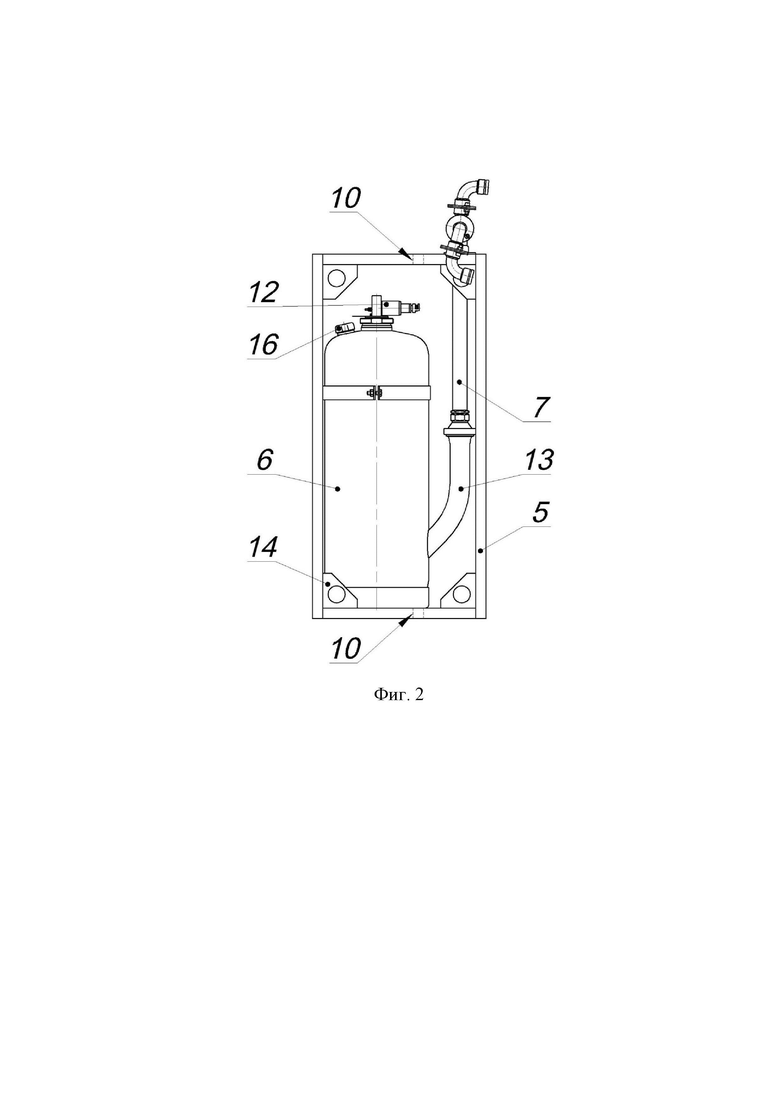

На фиг. 2 изображен общий вид предлагаемой установки с распылителем с восемью форсунками, вид сбоку.

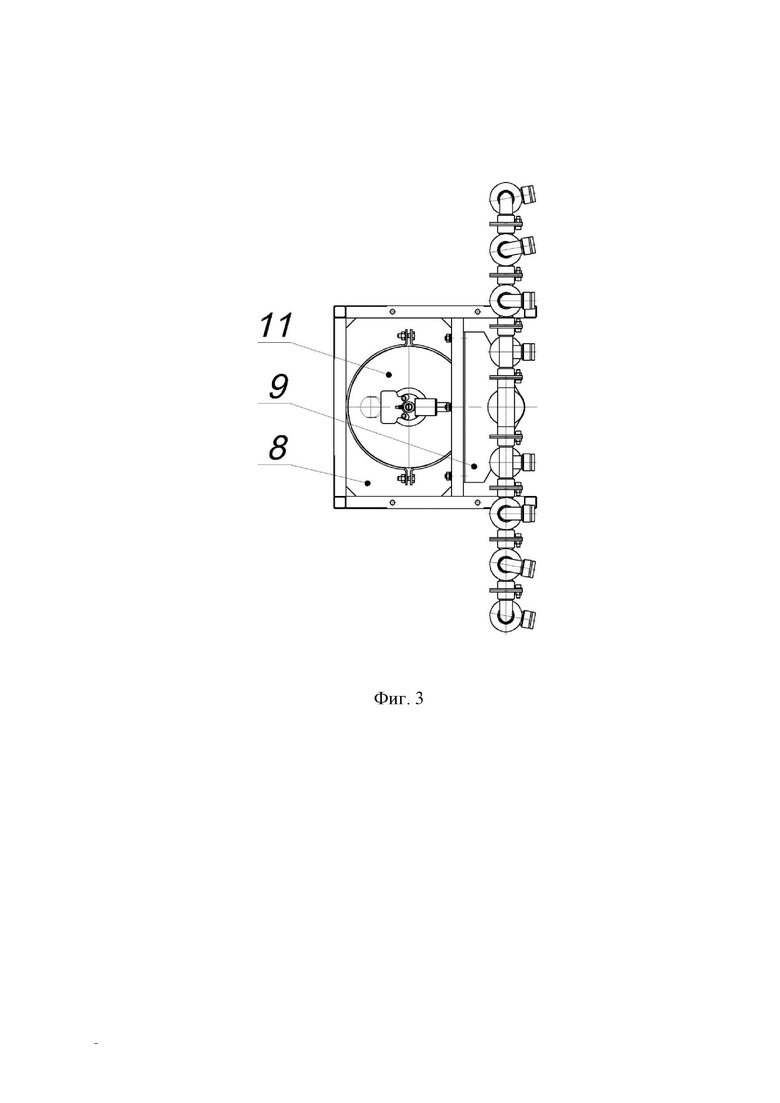

На фиг. 3 представлено изображение общего вида предлагаемой установки с распылителем с восемью форсунками, вид сверху.

Распылитель 1 содержит коллектор и соединенные с коллектором форсунки 2, формирующие факелы распыления. Коллектор состоит из центральной секции 3 и дополнительных секций 4.

Каждая секция 3, 4 распылителя 1 может быть выполнена в виде тройника, снабженного фланцами с отверстиями. Каждая дополнительная секция связана с соседней секцией 3, 4 (центральной секцией или дополнительной секцией) и с форсункой 2 с возможностью изменения направления факела распыления каждой форсунки 2 и фиксации этого направления в заданном положении. Количество дополнительных секций может варьироваться от 2 до 12 и зависит от характеристик объекта защиты. Каждая форсунка 2 снабжена фланцем на участке в виде отвода трубы, или фитинга, или иного средства, предназначенного для изменения направления потока в трубопроводе. При работе установки в распылителе создается момент вращения, поэтому дополнительное крепление через фланцы необходимо для предотвращения несанкционированного поворота элементов друг относительно друга. Соответствующие фланцы форсунок 2 и секций 3, 4 соединены болтами или иными средствами крепления. Могут быть использованы различные форсунки 2 (например, сопловые и/или конусные, и/или тарельчатые, и/или щелевые распылители, с корневым углом распыла от 15 до 180 градусов).

Конструктивное исполнение насадка-распылителя позволяет изменять вертикальные и горизонтальные углы форсунок 2 распылителя 1, за счет чего появляется возможность получения необходимой геометрической формы площади защиты установки с таким распылителем.

Установка снабжена рамным каркасом 5, выполненным из металла, пластика или композиционного материала, и модулем 6 пожаротушения, к которому подсоединен трубопровод 7 с распылителем 1 огнетушащего вещества. Модуль может быть дополнительно закреплен на каркасе, например, посредством разъемных хомутов. Рамный каркас 5 имеет три грани и П-образную форму в поперечном сечении, две полки в виде пластин (нижнюю 8 и верхнюю 9), связывающие две противолежащие грани, ребра жесткости 10. Полки 8, 9 соединены с рамным каркасом 5 и одним из ребер 10 жесткости посредством сварки или иным способом. На нижней полке 8 рамного каркаса 5 установлен модуль 6 пожаротушения, который включает герметичный цилиндрический корпус 11, выполненный из металла (стали, включая нержавеющую сталь), или алюминия, или композиционного материала и заполненный огнетушащим веществом (порошком, водой, водными растворами солей и т.п.), газогенератор (не показан), расположенный внутри корпуса 11, узел запуска 12, горловину 13 с мембранным узлом (не показан). Внутренние углы каждой грани рамного каркаса 5 снабжены пластинами 14 с отверстиями, предназначенными для дополнительного крепления установки пожаротушения к колоннам, стенам или к аналогичным установкам. Горловина 13 через трубопровод 7 связана с центральной секцией 3 распылителя 1 огнетушащего вещества. Верхняя полка 9 имеет отверстие для прохода указанного трубопровода 7. Центральная секция 3 снабжена фланцем с отверстиями для разъемного соединения распылителя 1 с установкой пожаротушения, причем указанный фланец соединен с верхней полкой 9 рамного каркаса 5 установки посредством болтов для крепления и фиксации от поворота. Корпус 11 модуля 6 может быть снабжен дополнительным патрубком 16 для засыпки огнетушащего порошка или заливки огнетушащей жидкости. Выход горловины 13 снабжен резьбой для подсоединения трубопровода 7. При транспортировке установки мембранный узел закрыт заглушкой из пластмассы. Модуль 6 может иметь зажим заземления, размещенный в верхней части корпуса 11. Модуль 6 пожаротушения в режиме ожидания сигнала на тушение возгорания не имеет избыточного давления внутри корпуса 11. Трубопровод 7 состоит из стандартных сантехнических фасонных деталей и труб.

Установка или несколько установок могут быть размещены в защищаемом объекте на полу и/или одна на другой, при этом крепление установки к стенам, и/или колоннам, и/или к полу защищаемого объекта осуществляют болтами или иными средствами крепления.

Работа установки описана для варианта исполнения установки с использованием модуля пожаротушения, заполненного огнетушащим порошком, и распылителя огнетушащего вещества согласно изобретению, содержащего коллектор, состоящий из центральной секции и шести дополнительных секций, при этом каждая концевая дополнительная секция соединена с одной форсункой через средство изменения направления потока, состоящее из двух соединенных отводов.

При подаче напряжения в цепь узла запуска 12 каждого модуля 6 срабатывает газогенератор (не показан), происходит интенсивное газовыделение, это приводит к нарастанию давления в корпусе 11 каждого модуля 6 и аэрации находящегося в нем огнетушащего порошка. При достижении рабочего давления в корпусе 11 модуля 6 мембрана, расположенная внутри мембранного узла разрушается, и огнетушащий порошок через трубопровод 7 и распылитель 1 огнетушащего вещества подается в защищаемую зону. Выходящий из модуля 6 поток порошка, проходя через распылитель 1, многократно взаимодействует с внутренними его стенками, разделяется на несколько потоков, которые меняют направления, что обеспечивает дополнительную гомогенизацию огнетушащего порошка и более эффективное тушение.

Распылитель огнетушащего вещества обеспечивает однородное распределение огнетушащего порошка по всему защищаемому объему или всей защищаемой поверхности на реальном объекте за счет возможности настраивания направлений факелов распыления каждой форсунки, другими словами, направление центральных осей форсунок может изменяться в вертикальном и горизонтальном направлении, за счет чего появляется возможность получения необходимой геометрической формы площади или объема защиты, таким образом, направления факелов распыления могут быть ориентированы в пространстве в соответствии с особенностями реального объекта (с учетом наличия преград и затенений).

Установка может работать в составе автоматических установок пожаротушения и приводиться в действие с помощью соответствующих сигнально-пусковых устройств, и/или установок пожарной сигнализации, и/или от внешней кнопки ручного пуска. Конструктивное исполнение насадка-распылителя позволяет изменять.

Предлагаемая установка была испытана с целью проверки огнетушащей способности при тушении модельных очагов пожара классов А и В по ГОСТ Р 53286-2009, включая стандартный очаг класса 233В. Помимо стандартных очагов были проведены испытания по тушению нестандартного модельного очага, состоящего из двух очагов класса 233В, размещенных на открытом воздухе продольно друг за другом и вплотную друг с другом. При проведении испытаний распылитель был отрегулирован так, что геометрия распыла порошка из предлагаемой установки имела форму неправильного эллипса с площадью 86,2 ± 5 м².

Все эксперименты прошли успешно, модельные очаги потушены, повторного возгорания не зафиксировано.

Предлагаемая конструкция распылителя позволяет менять направление факела распыления и фиксировать в заданном направлении, что позволяет расширить сферу применения установки с таким распылителем, её функциональные возможности (настраивать под определенную задачу путем формирования разных конфигураций зон тушения с помощью одного и того же числа форсунок и/или секций коллектора, например: тушение розлива горючей жидкости, тушение стеллажей с горючей нагрузкой и т.п.).

Группа изобретений относится к технике пожаротушения, а именно к распылителю огнетушащего вещества и установке пожаротушения с таким распылителем. Распылитель огнетушащего вещества содержит коллектор и соединенные с коллектором форсунки, формирующие факелы распыления, при этом коллектор состоит из центральной секции и дополнительных секций, каждая секция выполнена в виде тройника, снабженного фланцами с отверстиями, причем каждая дополнительная секция связана посредством фланцев с соседней секцией и с соответствующей форсункой с возможностью изменения направления факела распыления каждой форсунки и фиксации этого направления, при этом один из фланцев центральной секции выполнен для разъемного соединения распылителя с установкой пожаротушения. Установка пожаротушения содержит рамный каркас и модуль пожаротушения, к которому через трубопровод подсоединен распылитель огнетушащего вещества. Технический результат: обеспечение возможности менять направление факела распыления и фиксировать в заданном направлении, что позволяет расширить сферу применения установки с таким распылителем и ее функциональные возможности. 2 н. и 1 з.п. ф-лы, 3 ил.

1. Распылитель огнетушащего вещества, содержащий коллектор и соединенные с коллектором форсунки, формирующие факелы распыления, отличающийся тем, что коллектор состоит из центральной секции и дополнительных секций, каждая секция выполнена в виде тройника, снабженного фланцами с отверстиями, причем каждая дополнительная секция связана посредством фланцев с соседней секцией и с соответствующей форсункой с возможностью изменения направления факела распыления каждой форсунки и фиксации этого направления, при этом один из фланцев центральной секции выполнен для разъемного соединения распылителя с установкой пожаротушения.

2. Установка пожаротушения, содержащая рамный каркас и модуль пожаротушения, к которому через трубопровод подсоединен распылитель огнетушащего вещества, причем модуль установлен на рамном каркасе, отличающаяся тем, что распылитель огнетушащего вещества содержит коллектор, состоящий из центральной секции и дополнительных секций, каждая секция выполнена в виде тройника, снабженного фланцами с отверстиями, причем каждая дополнительная секция связана посредством фланцев с соседней секцией и с соответствующей форсункой с возможностью изменения направления факела распыления каждой форсунки и фиксации этого направления, при этом один из фланцев центральной секции выполнен для разъемного соединения распылителя с установкой пожаротушения, а рамный каркас имеет три грани, элементы жесткости и две полки, на одной из которых установлен модуль пожаротушения, а вторая полка соединена с распылителем огнетушащего вещества.

3. Установка по п.2, отличающаяся тем, что модуль пожаротушения включает герметичный цилиндрический корпус, заполненный огнетушащим веществом, газогенератор, узел запуска, горловину с мембранным узлом.
