Устройство Яхно для распределения воздуха Российский патент 2025 года по МПК F24F13/68 F24F7/10

Изобретение относится к технике вентиляции и кондиционирования воздуха в помещении больниц.

Известен воздухораспределитель содержащий подключенный к воздуховоду с помощью патрубка сотовый насадок в форме сферы, с сотами в виде диффузоров с радиальными боковыми стенками. [А.С. СССР №1314198, опубл. 30.05.87 Бюл. изобретений №20].

По мнению автора воздух подаваемый по патрубку в сотовый насадок распределяется в нем, тормозится в диффузорах и распределяется по помещению сферическим расходящимся фронтом. При этом истекающий из насадка воздух не будет смешиваться с с воздухом помещения и должен вытеснять его.

Недостатком данного устройства является то, что поток воздуха поступающий из патрубка в сферический насадок не распределяется равномерно (степень неравномерности 80-95%), диффузор является устройством для достижения малого сопротивления потока газа и не тормозит проходящий через него воздух, а взаимодействие сферически расходящегося потока из воздухораспределителя с стенками помещения в форме параллепипеда приводит к смешиванию с воздухом внутри помещения и, таким образом, процесса вытеснения воздуха помещения не происходит и результат полного обмена воздуха не достигается.

Известно устройство для распределения воздуха в помещении в составе: соединенного с подводящим воздуховодом прямоугольного сечения корпуса в виде короба с внутренней приточной полостью, с нижней перфорированной панелью в виде днища короба и внутренней перфорированной панелью в форме скользящей заслонки с равномерно выполненными отверстиями [А.С. СССР №1839 222, опубл. 30.12.93 Бюл. изобретений №47-48]. Через воздуховод внутрь корпуса подают воздух, который распределяется внутри полости корпуса и выходит через отверстия в помещение, образуя нисходящий поток. Недостатком данного устройства является высокая степень неравномерности нисходящего потока (30-40%) вследствие неоднородности движения воздуха внутри самой полости корпуса перед проходом его через отверстия.

Задача изобретения так изменить конструкцию устройства, чтобы обеспечить неравномерность нисходящего потока воздуха не более 10%.

Поставленная задача решается тем, что в устройстве Яхно для распределения воздуха в помещении включающее в себя: корпус в виде короба, содержащий несколько перфорированных горизонтальных панелей, одна из которых служит днищем, а остальные разделяют внутреннее пространство корпуса на отдельные полости, с подводом воздуха в верхнюю; суммарная площадь всех выходных отверстий из полости не более 0,15 площади ее сечения, перпендикулярного направлению входящего в данную полость потока воздуха; расстояние между двумя соседними панелями не менее 10 диаметров отверстий в верхней панели; сами отверстия выполнены так, что ось отверстия в верхней панели пересекает нижнюю панель в точке, расположенной на равном расстоянии от осей соседних отверстий в нижней панели.

Такая конструкция устройства Яхно для распределения воздуха позволяет усреднить поток подаваемого в помещение воздуха и, таким образом, создать нисходящий равномерный вытесняющий поток приточного свежего воздуха и провести полный воздухообмен в помещении.

На рисунках схематично представлены:

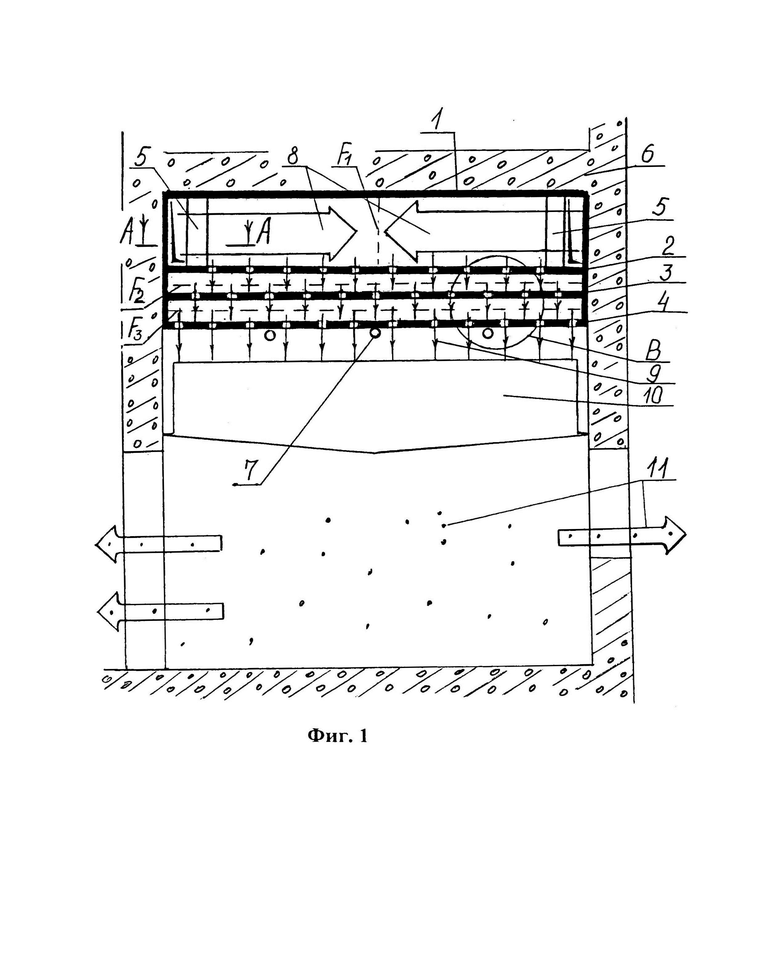

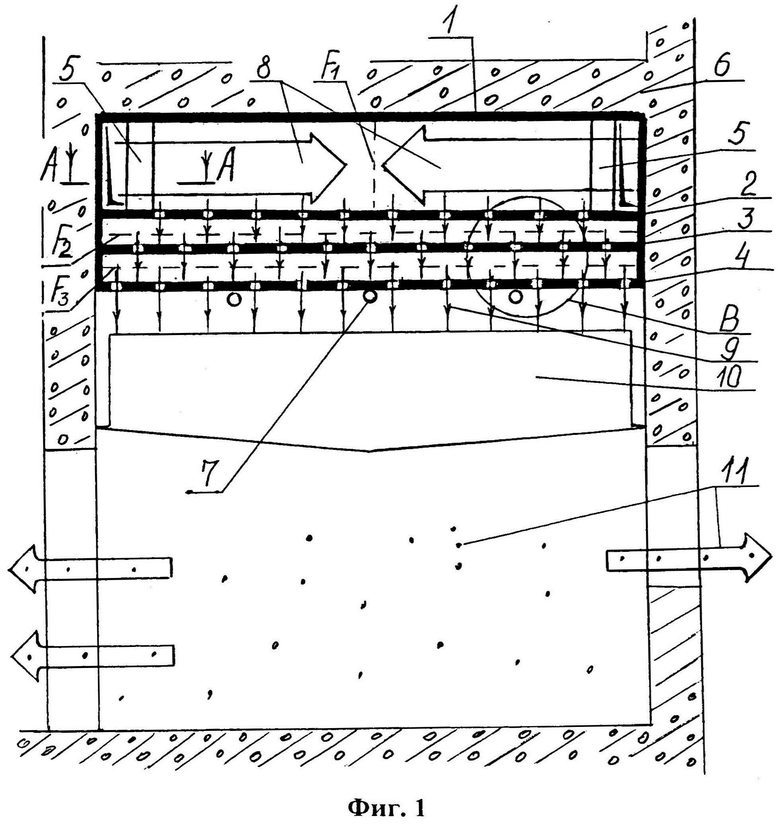

Фиг. 1. Главный вид, фронтальный разрез.

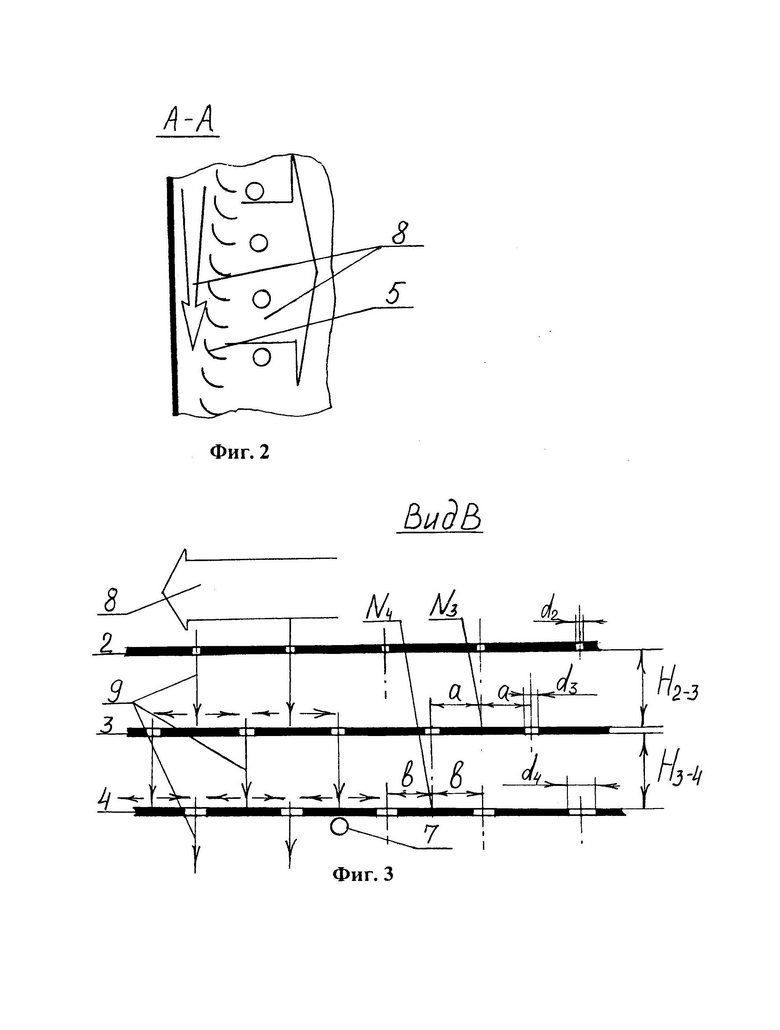

Фиг. 2. Местный горизонтальный разрез соединения левого подводящего насадка с корпусом устройства (А-А на Фиг. 1).

Фиг. 3. Местный вид с разрезом перфорированных панелей (вид В на Фиг. 1).

Устройство Яхно для распределения воздуха включает в себя: корпус 1 в форме короба; три перфорированные горизонтальные панели 2, 3, 4 с отверстиями диаметром соответственно d₂, d₃, d₄, разделяющие внутреннее пространство корпуса 1 на три полости с сечениями F₁, F₂, F₃, перпендикулярными направлению входящего потока воздуха в соответствующую полость и расположенные между собой на расстоянии Н_2-3 (между 2 и 3) и Н_3-4 (между 3 и 4). Должны быть выполнены следующие условия:

- сумма площади всех выходных отверстий из полости не более 0,15 площади сечения, перпендикулярного направлению входящего в полость потока воздуха:

Σ(0,785d₂²)≤F_1; Σ(0,785d₃²)F₂; Σ(0,785d₄²)≤F₃

- расстояние между панелями 2 и 3, 3 и 4 не менее 10 диаметров отверстий в верхней панели:

- точки пересечения оси отверстия в верхней панели с нижней панелью N₃ и N₄ находятся на одинаковом расстоянии от осей соседних отверстий в нижней панели (а для d₃, b для d₄).

Подвод воздуха в верхнюю часть корпуса 1 осуществляют с помощью известных устройств, например двух насадков 5 в виде сужающихся прямоугольных воздуховодов с диффузорами с поворотом 90°, с противоположных сторон навстречу друг другу.

Устройство Яхно устанавливают в помещении 6, например больничной палате, покрывая им всю площадь потолка, осветительные приборы 7 не должны перерывать отверстия панели 4 (днище корпуса 1).

Устройство Яхно для распределения воздуха работает следующим образом:

Внутрь корпуса 1 через подводящие насадки 5 подают чистый воздух 8. Проходя через полости, образованные горизонтальными панелями 2,3,4 и сквозь отверстия в них поток чистого воздуха равномерно распределяется на отдельные струи 9 и усредняется по скорости. Степень неравномерности в струях, выходящих из отверстий панели 4 составляет 3-7% (менее 10%). После выхода из устройства через отверстия в панели 4 струи свежего воздуха формируют под потолком помещения больничной палаты нисходящий поток 10, который вытесняет находящийся под ним воздух 11, загрязненный дыханием пациентов, и обеспечивает полный воздухообмен.

Таким образом, совокупность заявляемых признаков, а именно, суммарная площадь всех выходных отверстий из полости не более 0,15 площади ее сечения, перпендикулярного направлению входящего в данную полость потока воздуха; расстояние между двумя соседними панелями не менее 10 диаметров отверстий в верхней панели; сами отверстия выполнены так, что ось отверстия в верхней панели пересекает нижнюю панель в точке, расположенной на равном расстоянии от осей соседних отверстий в нижней панели, обеспечивает решение поставленой задачи - снижает неравномерность нисходящего потока до значений менее 10% и создает полный воздухообмен в помещении.

Устройство возможно применять в больничных палатах инфекционных отделений, тубдиспансеров, лепрозориев, отделений химио- и лучевой терапии.

Изобретение относится к технике вентиляции и кондиционирования воздуха в помещении больниц. Устройство для распределения воздуха в помещении включает в себя: корпус в виде короба, содержащий несколько перфорированных горизонтальных панелей, одна из которых служит днищем, а остальные разделяют внутреннее пространство корпуса на отдельные полости, с подводом воздуха в верхнюю; суммарная площадь всех выходных отверстий из полости не более 0,15 площади ее сечения, перпендикулярного направлению входящего в данную полость потока воздуха; расстояние между двумя соседними панелями не менее 10 диаметров отверстий в верхней панели; сами отверстия выполнены так, что ось отверстия в верхней панели пересекает нижнюю панель в точке, расположенной на равном расстоянии от осей соседних отверстий в нижней панели. Заявленная конструкция устройства для распределения воздуха позволяет усреднить поток подаваемого в помещение воздуха и таким образом создать нисходящий равномерный вытесняющий поток приточного свежего воздуха и провести полный воздухообмен в помещении. 3 ил.

Устройство для распределения воздуха в помещении, включающее в себя: корпус в виде короба, содержащий несколько перфорированных горизонтальных панелей, одна из которых служит днищем, а остальные разделяют внутреннее пространство корпуса на отдельные полости, с подводом воздуха в верхнюю, отличающееся тем, что суммарная площадь всех выходных отверстий из полости не более 0,15 площади ее сечения, перпендикулярного направлению входящего в данную полость потока воздуха; расстояние между двумя соседними панелями не менее 10 диаметров отверстий в верхней панели; сами отверстия выполнены так, что ось отверстия в верхней панели пересекает нижнюю панель в точке, расположенной на равном расстоянии от осей соседних отверстий в нижней панели.
