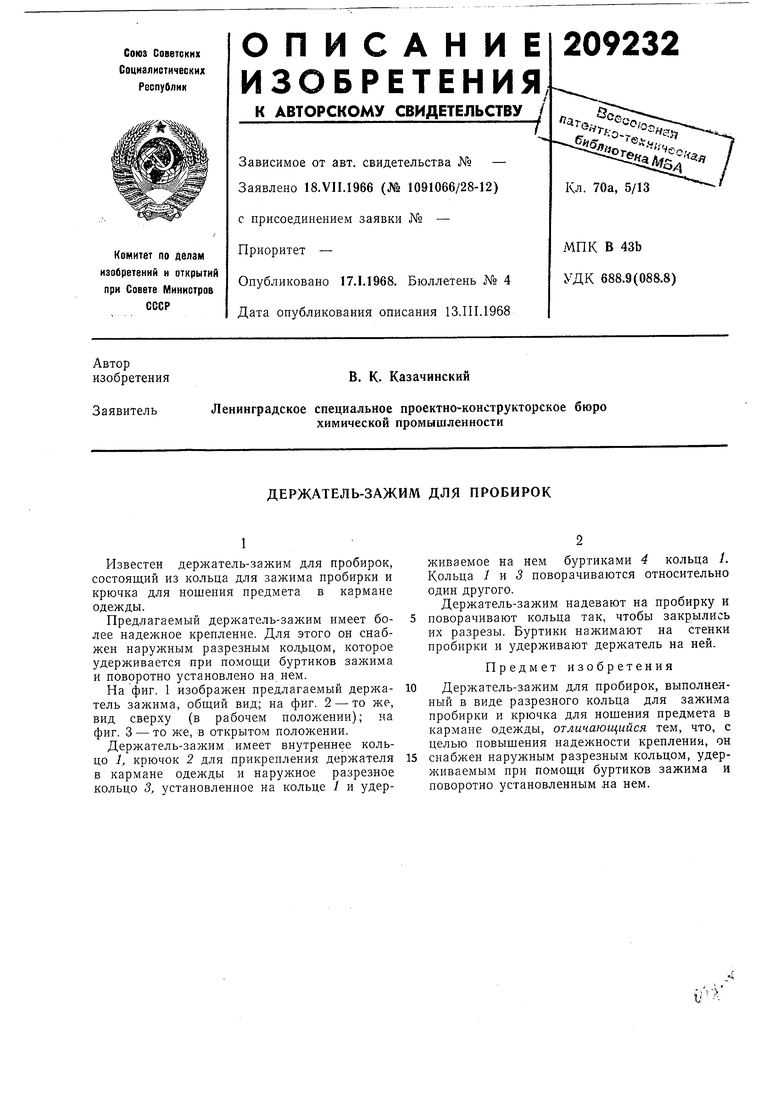

ДЕРЖАТЕЛЬ-ЗАЖИМ ДЛЯ ПРОБИРОК Советский патент 1968 года по МПК B43K23/04

Известен держатель-зажим для пробирок, состоящий из кольца для зажима пробирки и крючка для ношения предмета в кармане одежды.

Предлагаемый держатель-зажим имеет более надежное крепление. Для этого он снабжен наружным разрезным кол,ьцом, которое удерживается при помощи буртиков зажима и поворотно установлено на нем.

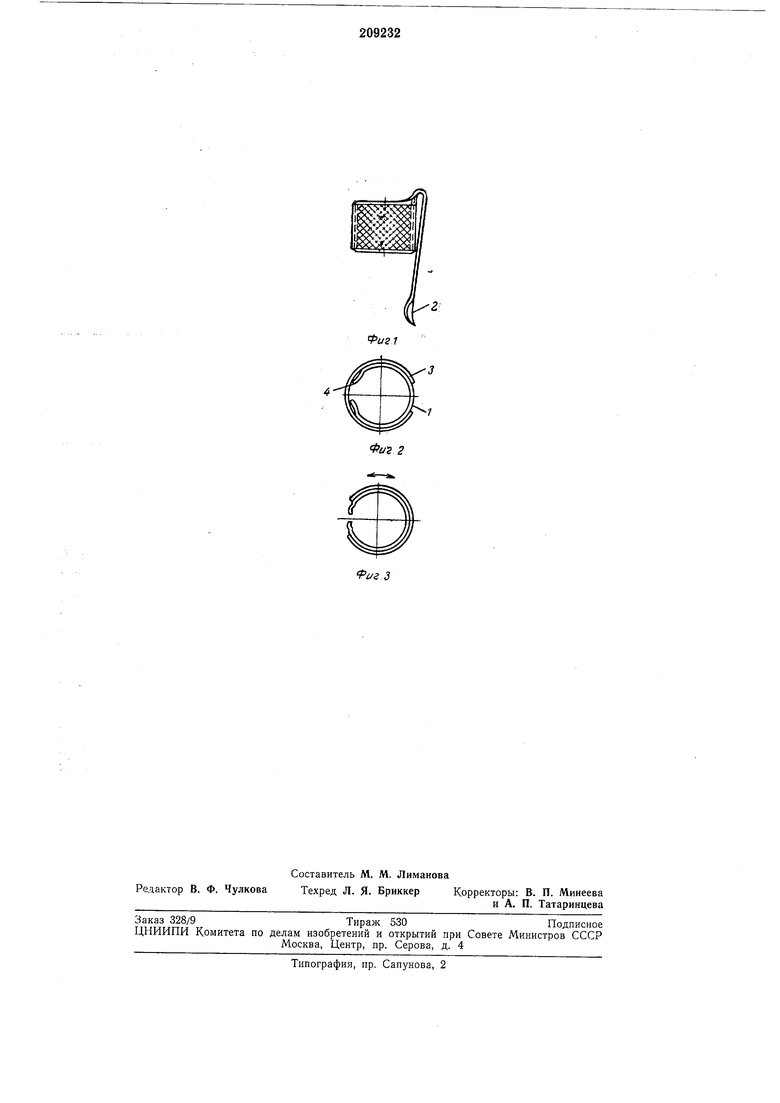

На фиг. 1 изображен предлагаемый держатель зажима, общий вид; на фиг. 2 - то же, вид сверху (в рабочем положении); на фиг. 3 - то же, в открытом положении.

Держатель-зажим , имеет внутреннее кольцо 1, крючок 2 для прикрепления держателя в кармане одежды и наружное разрезное кольцо 3, установленное на кольце / и удерживаемое на нем буртиками 4 кольца 1. Кольца 1 и 3 поворачиваются относительно один другого.

Держатель-зажим надевают на пробирку и поворачивают кольца так, чтобы закрылись их разрезы. Буртики нажимают на стенки пробирки и удерживают держатель на ней.

Предмет изобретения

Держатель-зажим для пробирок, выполненный в виде разрезного кольца для зажима пробирки и крючка для ношения предмета в кармане одежды, отличающийся тем, что, с целью повышения надежности крепления, он

снабжен наружным разрезным кольцом, удерживаемым при помощи буртиков зажима и поворотно установленным на нем.
