НАБОР ДЛЯ КАЧАНИЯ МЕБЕЛИ С МАЯТНИКОВЫМ МЕХАНИЗМОМ Российский патент 2025 года по МПК A47D9/02

[1] ОБЛАСТЬ ТЕХНИКИ

[2] Предложенное изобретение относится к мебельной промышленности и может быть использовано для управления устройствами для качания, таких как кровати и кресла с маятниковыми механизмами.

[3] УРОВЕНЬ ТЕХНИКИ

[4] Известны различные устройства для качания с различными исполнительными механизмами для этого, такие, как описанные в патентных документах: CN 206137701 U (Д1), CN 215686256 U (Д2), CN 217090143 U (Д3), CN 101015407 A (Д4), CN 106691010 A (Д5), CN 108851766 B (Д6), KR 20210047022 A (Д7), US 2884651 A (Д8), US 3769641 A (Д9), US 5806113 A (Д10), US 8029377 B2 (Д11), US 8187111 B2 (Д12), US 8307475 B2 (Д13), US 10827851 B2 (Д14), US 9936818 B2 (Д15), US 9955799 B2 (Д16), US 20060207022 A1 (Д17), WO 2005096896 A1 (Д18), WO 2007056684 A2 (Д19), WO 2007056700 A1 (Д20).

[5] Известные из Д1-Д20 устройства имеют различные сложные системы и механизмы для качания со множеством подвижных частей, что неизбежно влияет на надежность и ремонтопригодность. При этом большая часть известных из Д1-Д20 устройств не предназначена для дистанционного или автоматического запуска.

[6] Известна кровать с маятниковым механизмом, описанная в патентном документе RU 2261641 C2 (Д21). Известное из Д21 устройство для качания содержит опорную конструкцию, изделие, подвески, связывающие изделие с опорной конструкцией через подшипники, отличающееся тем, что опорная конструкция расположена под изделием, а подвески шарнирно соединяют опорную конструкцию с изделием через две оси, одна ось связывает опорную конструкцию с подвеской, другая ось - подвеску с изделием через подшипники, при этом площадь горизонтальной проекции опорной конструкции меньше аналогичной площади изделия.

[7] Маятниковый механизм по Д21 приводится в движение внешним воздействием самого пользователя, какие бы то ни было исполнительные механизмы для качания не используются.

[8] Известно устройство для качания кровати, описанное в патентном документе RU 112007 U1 (Д22). Известное из Д22 устройство для качания кровати, содержит опорную конструкцию, кровать, подвески, связывающие кровать с опорной конструкцией, расположенный на основании опорной конструкции электромагнит с обмоткой, подключенной к сети электрического тока через прерыватель с блоком управления, и металлическую пластину, закрепленную на днище кровати с возможностью взаимодействия с электромагнитом, отличающееся тем, что металлическая пластина смещена относительно электромагнита в направлении качания кровати.

[9] Известное из Д22 устройство не является универсальным и не предназначено для использования с любым типом маятникового механизма, а предназначено для использования только с маятниковыми механизмами, в которых неподвижная часть обладает подходящими размерами, то есть заполняет большую часть пространства под подвижной частью. Кроме того, известное из Д22 устройство сложно в установке и требует особых навыков установки из-за необходимости точного позиционирования металлической пластины и электромагнита (см. URL: https://web.archive.org/web/20161204121555/https://karpesh.ru/ustanovka). Кроме того, использование только одного электромагнита и одной металлической пластины не обеспечивает возможности точного управления движением маятникового механизма.

[10] Таким образом, существует проблема обеспечения простого в эксплуатации и установке универсального устройства для приведения в движение маятникового механизма, которое могло бы быть использовано с маятниковым механизмом любого типа - как с маятниковым механизмом поперечного типа, так и с маятниковым механизмом продольного типа.

[11] Решение по Д22 может быть принято в качестве ближайшего аналога.

[12] РАСКРЫТИЕ ИЗОБРЕТЕНИЯ

[13] Технической проблемой, решаемой заявленным изобретением, является создание простого в установке и эксплуатации универсального устройства для приведения в движение маятникового механизма, не обладающего недостатками предшествующего уровня техники, которое могло бы быть использовано, как с маятниковым механизмом поперечного типа, так и с маятниковым механизмом продольного типа, и при помощи которого можно было бы управлять маятниковым механизмом с высокой точностью. Другой технической проблемой, решаемой заявленным изобретением, является расширение арсенала технических средств - устройств для приведения в движение маятниковых механизмов.

[14] Техническим результатом, достигаемым при реализации заявленного изобретения, помимо реализации изобретением своего назначения, является устранение недостатков аналогов и таким образом обеспечение универсальности, то есть возможности установки, как на маятниковые механизмы поперечного типа, так и на маятниковые механизмы продольного типа, а также возможность простой эксплуатации, как с маятниковыми механизмами поперечного типа, так и с маятниковыми механизмами продольного типа, а также обеспечение простоты установки и эксплуатации, а также повышение точности управления маятниковым механизмом.

[15] Технический результат достигается за счет того, что обеспечивается набор, включающий кресло, снабженное маятниковым механизмом образованным размещаемой горизонтально неподвижной частью, при этом неподвижная часть связана, по меньшей мере, двумя диагонально расположенными подвесами с подвижной частью; и набор содержит выполненное с возможностью размещения на маятниковом механизме устройство для приведения в движение маятникового механизма, представляющее собой связанные посредством проводного соединения выполненный с возможностью размещения на неподвижной части маятникового механизма первый блок и выполненный с возможностью размещения на подвижной части маятникового механизма второй блок; при этом, по меньшей мере, первый блок содержит электромагнит и второй блок содержит электромагнит; при этом один из блоков содержит, по меньшей мере, источник питания или для элементов первого блока и для элементов второго блока и процессор; при этом первый блок и второй блок выполнены с возможностью размещения таким образом, чтобы обеспечивалось взаимодействие их электромагнитов, приводящее к смещению подвижной части; при этом какой-либо из блоков содержит связанный с внешним устройством управления приемопередатчик, выполненный с возможностью получения управляющего сигнала для управления каким-либо из упомянутых электромагнитов; и набор содержит внешнее устройство управления для устройства для приведения в движение маятникового механизма, характеризующееся тем, что представляет собой пульт управления, снабженный, по меньшей мере, устройством ввода и передатчиком, выполненным с возможностью в ответ на сигнал взаимодействия с устройством ввода передачи управляющего сигнала на какой-либо из приемопередатчиков устройства для приведения в движение маятникового механизма для управления каким-либо из электромагнитов устройства для приведения в движение маятникового механизма.

[16] КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[17] Иллюстративные варианты осуществления настоящего изобретения описываются далее подробно со ссылкой на прилагаемые чертежи, которые включены в данный документ посредством ссылки, и на которых:

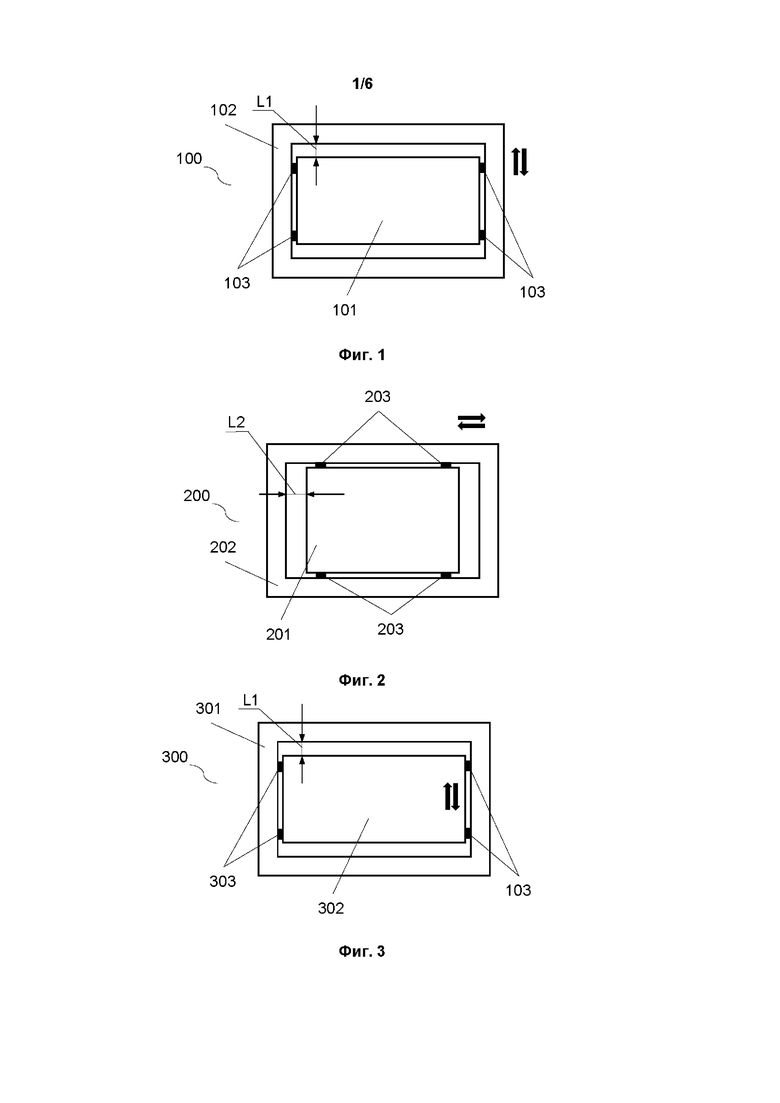

[18] На фиг. 1, в качестве примера, но не ограничения, изображен один примерный вариант реализации известного из уровня техники поперечного маятникового механизма 100.

[19] На фиг. 2, в качестве примера, но не ограничения, изображен один примерный вариант реализации известного из уровня техники продольного маятникового механизма 200.

[20] На фиг. 3, в качестве примера, но не ограничения, изображен другой примерный вариант возможного исполнения маятникового механизма.

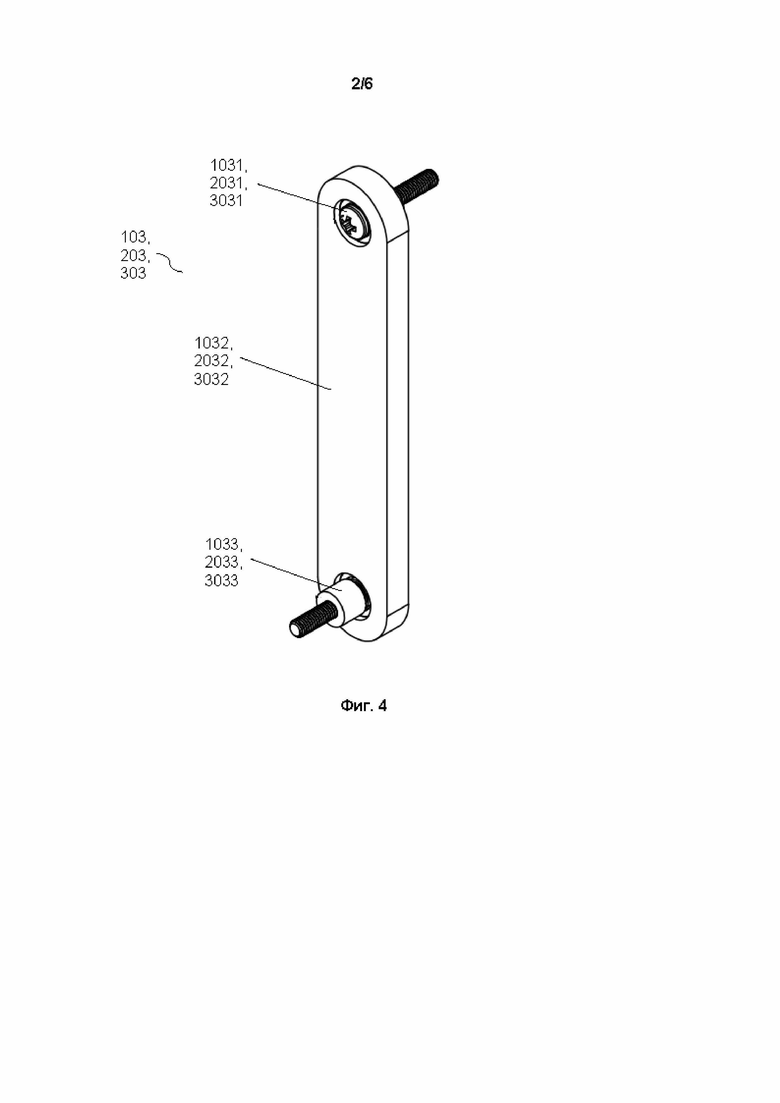

[21] На фиг. 4, в качестве примера, но не ограничения, изображен примерный известный из уровня техники вариант подвеса 103, 203.

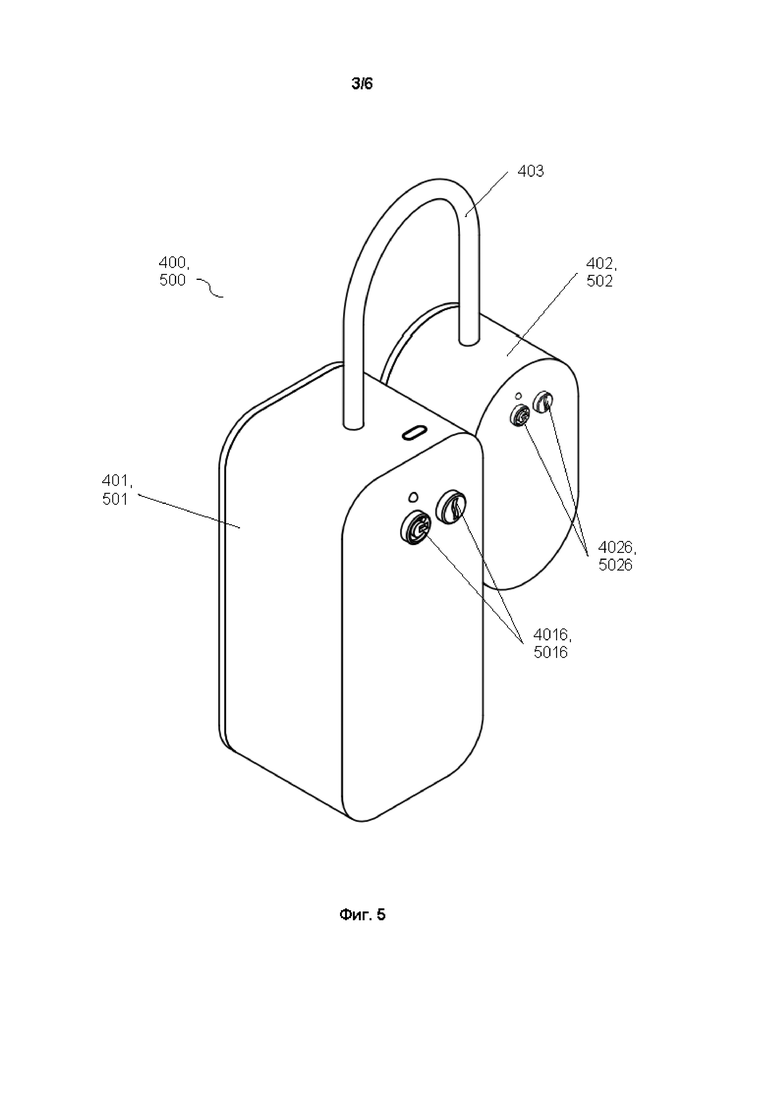

[22] На фиг. 5, в качестве примера, но не ограничения изображен примерный вариант заявленного устройства 400, 500.

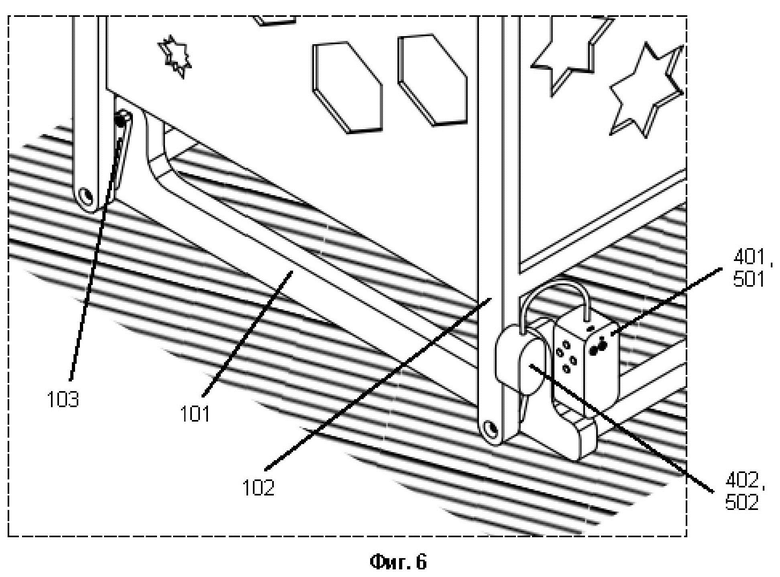

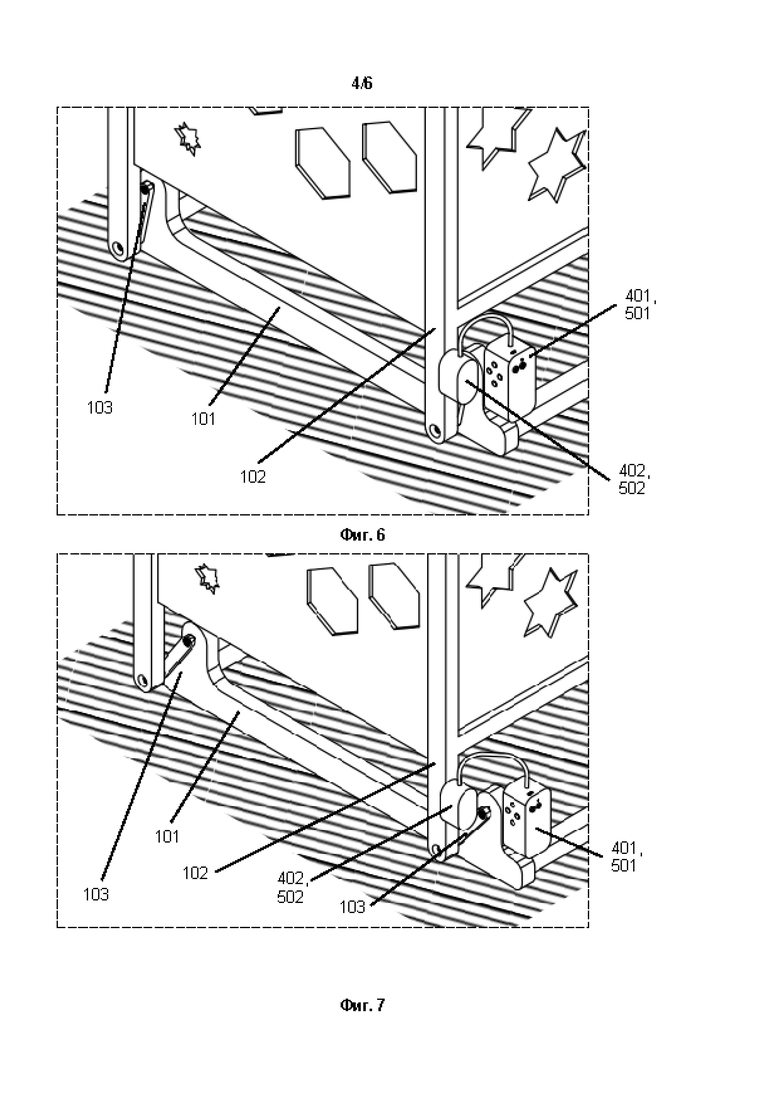

[23] На фиг. 6, в качестве примера, но не ограничения, примерно показано, как заявленное устройство 400, 500 может быть закреплено для использования с поперечным маятниковым механизмом 100.

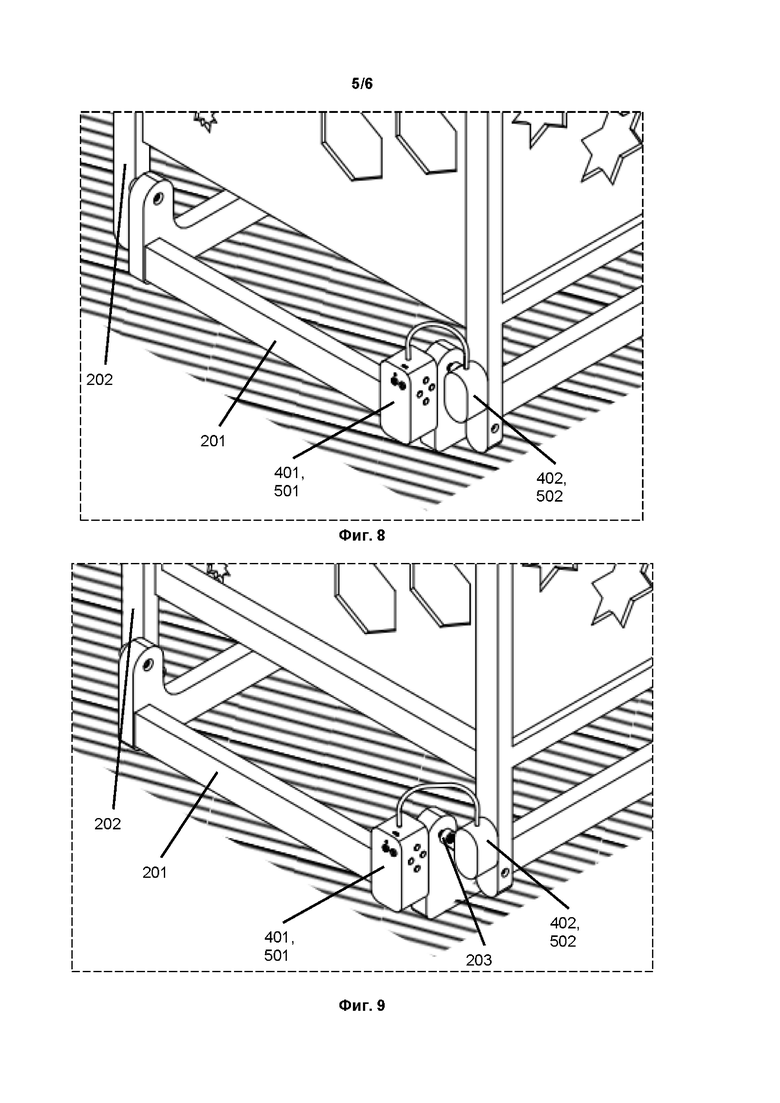

[24] На фиг. 7, в качестве примера, но не ограничения, примерно показано, каким образом обеспечивается смещение подвижной части 102 поперечного маятникового механизма 100 при использовании заявленного устройства 400, 500.

[25] На фиг. 8, в качестве примера, но не ограничения, примерно показано, как заявленное устройство 400, 500 может быть закреплено для использования с продольным маятниковым механизмом 200.

[26] На фиг. 9, в качестве примера, но не ограничения, примерно показано, каким образом обеспечивается смещение подвижной части 202 продольного маятникового механизма 100 при использовании заявленного устройства 400, 500.

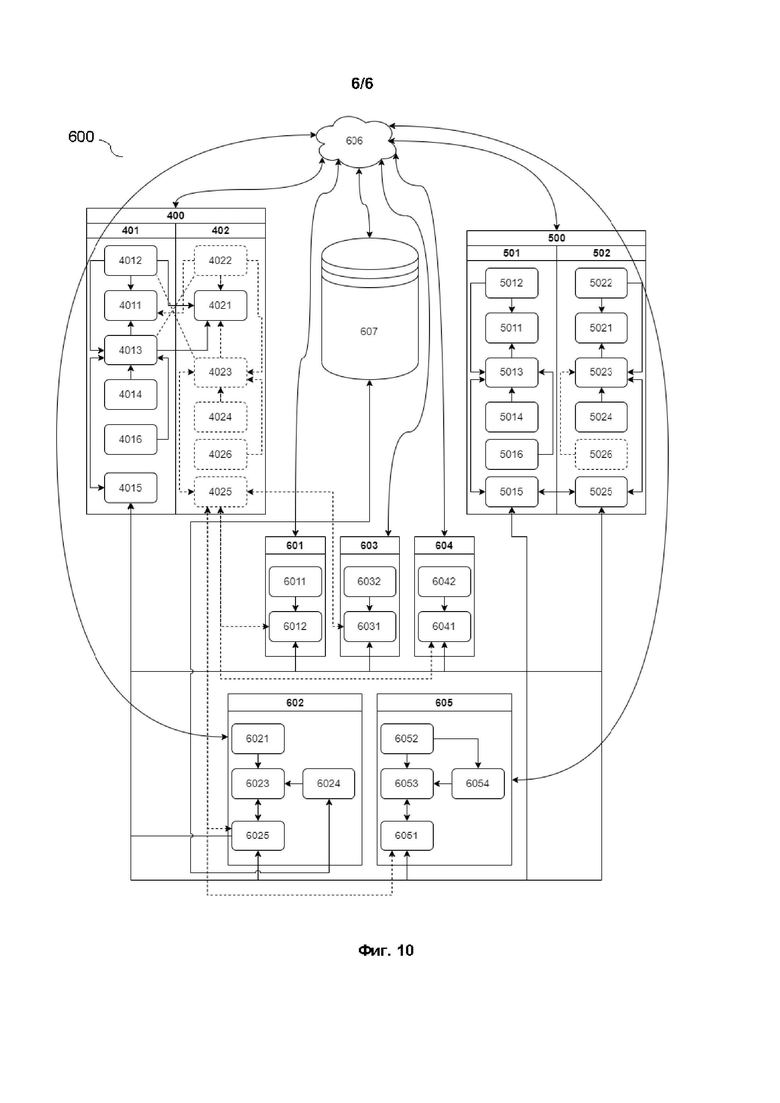

[27] На фиг. 10, в качестве примера, но не ограничения изображена примерная схема предложенной системы 600.

[28] ОСУЩЕСТВЛЕНИЕ ИЗОБРЕТЕНИЯ

[29] В предпочтительном варианте осуществления настоящего изобретения обеспечивается устройство для приведения в движение маятникового механизма, представляющее собой связанные посредством проводного соединения размещаемый на неподвижной части маятникового механизма первый блок и размещаемый на подвижной части маятникового механизма второй блок; при этом, по меньшей мере, первый блок содержит электромагнит и второй блок содержит электромагнит; при этом один из блоков содержит, по меньшей мере, источник питания для элементов первого блока и для элементов второго блока и процессор; причем маятниковый механизм образован размещаемой горизонтально неподвижной частью, при этом неподвижная часть связана, по меньшей мере, двумя диагонально расположенными подвесами с подвижной частью; при этом первый блок и второй блок размещены таким образом, чтобы обеспечивалось взаимодействие их электромагнитов, приводящее к смещению подвижной части.

[30] В другом предпочтительном варианте осуществления настоящего изобретения обеспечивается устройство приведения в движение маятникового механизма, представляющее собой связанные размещаемый на неподвижной части маятникового механизма первый блок и размещаемый на подвижной части маятникового механизма второй блок; при этом первый блок содержит, по меньшей мере, источник питания для элементов первого блока, приемопередатчик первого блока, процессор первого блока и электромагнит первого блока; при этом второй блок содержит, по меньшей мере, источник питания для элементов второго блока, приемопередатчик второго блока, процессор второго блока и электромагнит второго блока; причем маятниковый механизм образован размещаемой горизонтально неподвижной частью, при этом неподвижная часть связана, по меньшей мере, двумя диагонально расположенными подвесами с подвижной частью; при этом первый блок и второй блок размещены таким образом, чтобы обеспечивалось взаимодействие их электромагнитов, приводящее к смещению подвижной части; при этом первый блок и второй блок синхронизированы посредством упомянутых приемопередатчиков таким образом, чтобы при активации одного электромагнита активировался другой электромагнит.

[31] В частном варианте осуществления обеспечивается какое-либо упомянутое устройство, характеризующееся тем, что маятниковый механизм является маятниковым механизмом кровати.

[32] В частном варианте осуществления обеспечивается какое-либо упомянутое устройство, характеризующееся тем, что маятниковый механизм является маятниковым механизмом кресла.

[33] В частном варианте осуществления обеспечивается какое-либо упомянутое устройство, характеризующееся тем, что, по меньшей мере, один из блоков содержит память, содержащую код программы, который при выполнении каким-либо упомянутым процессором обеспечивает активацию, по меньшей мере, одного из электромагнитов.

[34] В частном варианте осуществления обеспечивается какое-либо упомянутое устройство, характеризующееся тем, что код программы дополнительно обеспечивает или память дополнительно содержит код программы, который при выполнении каким-либо упомянутым процессором обеспечивает изменение силы тяги како-либо упомянутого электромагнита.

[35] В частном варианте осуществления обеспечивается какое-либо упомянутое устройство, характеризующееся тем, что какой-либо из блоков содержит связанный с внешним устройством управления приемопередатчик, выполненный с возможностью получения управляющего сигнала для управления каким-либо из упомянутых электромагнитов.

[36] В частном варианте осуществления обеспечивается какое-либо упомянутое устройство, характеризующееся тем, что какой-либо из упомянутых приемопередатчиков связан с внешним устройством управления и выполнен с возможностью получения управляющего сигнала для управления каким-либо из упомянутых электромагнитов.

[37] В частном варианте осуществления обеспечивается какое-либо упомянутое устройство, характеризующееся тем, что маятниковый механизм является маятниковым механизмом кровати, и внешним устройством управления является снабженный приемопередатчиком датчик движения, и/или снабженный приемопередатчиком микрофон, и/или снабженный приемопередатчиком блок распознавания положения пользователя кровати.

[38] В частном варианте осуществления обеспечивается какое-либо упомянутое устройство, характеризующееся тем, что датчик движения также снабжен блоком распознавания характера движений пользователя кровати.

[39] В частном варианте осуществления обеспечивается какое-либо упомянутое устройство, характеризующееся тем, что микрофон снабжен блоком распознавания характера издаваемых пользователем кровати звуков.

[40] В другом предпочтительном варианте осуществления обеспечивается маятниковый механизм, образованный размещаемой горизонтально неподвижной частью, при этом неподвижная часть связана, по меньшей мере, двумя диагонально расположенными подвесами с подвижной частью; при этом маятниковый механизм снабжен устройством для приведения в движение маятникового механизма, представляющим собой связанные посредством проводного соединения размещаемый на неподвижной части маятникового механизма первый блок и размещаемый на подвижной части маятникового механизма второй блок; при этом, по меньшей мере, первый блок содержит электромагнит и второй блок содержит электромагнит; при этом один из блоков содержит, по меньшей мере, источник питания для элементов первого блока и для элементов второго блока и процессор; при этом первый блок и второй блок размещены таким образом, чтобы обеспечивалось взаимодействие их электромагнитов, приводящее к смещению подвижной части.

[41] В другом предпочтительном варианте осуществления обеспечивается маятниковый механизм, образованный размещаемой горизонтально неподвижной частью, при этом неподвижная часть связана, по меньшей мере, двумя диагонально расположенными подвесами с подвижной частью; при этом маятниковый механизм снабжен устройством для приведения в движение маятникового механизма, представляющим собой связанные размещаемый на неподвижной части маятникового механизма первый блок и размещаемый на подвижной части маятникового механизма второй блок; при этом первый блок содержит, по меньшей мере, источник питания для элементов первого блока, приемопередатчик первого блока, процессор первого блока и электромагнит первого блока; при этом второй блок содержит, по меньшей мере, источник питания для элементов второго блока, приемопередатчик второго блока, процессор второго блока и электромагнит второго блока; при этом первый блок и второй блок размещены таким образом, чтобы обеспечивалось взаимодействие их электромагнитов, приводящее к смещению подвижной части; при этом первый блок и второй блок синхронизированы посредством упомянутых приемопередатчиков таким образом, чтобы при активации одного электромагнита активировался другой электромагнит.

[42] В частном варианте осуществления обеспечивается какой-либо упомянутый механизм, характеризующийся тем, что маятниковый механизм является маятниковым механизмом кровати.

[43] В частном варианте осуществления обеспечивается какой-либо упомянутый механизм, характеризующийся тем, что маятниковый механизм является маятниковым механизмом кресла.

[44] В частном варианте осуществления обеспечивается какой-либо упомянутый механизм, характеризующийся тем, что, по меньшей мере, один из блоков содержит память, содержащую код программы, который при выполнении каким-либо упомянутым процессором обеспечивает активацию, по меньшей мере, одного из электромагнитов.

[45] В частном варианте осуществления обеспечивается какой-либо упомянутый механизм, характеризующийся тем, что код программы дополнительно обеспечивает или память дополнительно содержит код программы, который при выполнении каким-либо упомянутым процессором обеспечивает изменение силы тяги како-либо упомянутого электромагнита.

[46] В частном варианте осуществления обеспечивается какой-либо упомянутый механизм, характеризующийся тем, что какой-либо из блоков содержит связанный с внешним устройством управления приемопередатчик, выполненный с возможностью получения управляющего сигнала для управления каким-либо из упомянутых электромагнитов.

[47] В частном варианте осуществления обеспечивается какой-либо упомянутый механизм, характеризующийся тем, что какой-либо из упомянутых приемопередатчиков связан с внешним устройством управления и выполнен с возможностью получения управляющего сигнала для управления каким-либо из упомянутых электромагнитов.

[48] В частном варианте осуществления обеспечивается какой-либо упомянутый механизм, характеризующийся тем, что маятниковый механизм является маятниковым механизмом кровати, и внешним устройством управления является снабженный приемопередатчиком датчик движения, и/или снабженный приемопередатчиком микрофон, и/или снабженный приемопередатчиком блок распознавания положения пользователя кровати.

[49] В частном варианте осуществления обеспечивается какой-либо упомянутый механизм, характеризующийся тем, что датчик движения также снабжен блоком распознавания характера движений пользователя кровати.

[50] В частном варианте осуществления обеспечивается какой-либо упомянутый механизм, характеризующийся тем, что микрофон снабжен блоком распознавания характера издаваемых пользователем кровати звуков.

[51] В другом предпочтительном варианте осуществления обеспечивается кровать, снабженная каким-либо подходящим упомянутым маятниковым механизмом.

[52] В другом предпочтительном варианте осуществления обеспечивается кресло, снабженное каким-либо подходящим упомянутым маятниковым механизмом.

[53] В другом предпочтительном варианте осуществления обеспечивается внешнее устройство управления для какого-либо упомянутого устройства приведения в движение маятникового механизма, характеризующееся тем, что представляет собой пульт управления, снабженный, по меньшей мере, устройством ввода и передатчиком, выполненным с возможностью в ответ на сигнал взаимодействия с устройством ввода передачи управляющего сигнала на какой-либо из упомянутых приемопередатчиков для управления каким-либо из упомянутых электромагнитов.

[54] В другом предпочтительном варианте осуществления обеспечивается внешнее устройство управления для какого-либо упомянутого устройства приведения в движение маятникового механизма, характеризующееся тем, что является снабженным приемопередатчиком датчиком движения.

[55] В частном варианте осуществления обеспечивается внешнее устройство, характеризующееся тем, что датчик движения снабжен блоком распознавания характера движений пользователя кровати.

[56] В другом предпочтительном варианте осуществления обеспечивается внешнее устройство управления для какого-либо упомянутого устройства приведения в движение маятникового механизма, характеризующееся тем, что является снабженным приемопередатчиком микрофоном.

[57] В частном варианте осуществления обеспечивается внешнее устройство, характеризующееся тем, что микрофон снабжен блоком распознавания характера издаваемых пользователем кровати звуков.

[58] В другом предпочтительном варианте осуществления обеспечивается внешнее устройство управления для какого-либо упомянутого устройства приведения в движение маятникового механизма, характеризующееся тем, что является снабженным приемопередатчиком блоком распознавания положения пользователя кровати.

[59] В частном варианте осуществления обеспечивается внешнее устройство, характеризующееся тем, что выполнено с возможностью формировать для управляемого устройства управляющий сигнал, обеспечивающий такую работу, по меньшей мере, одного электромагнита, которая предотвращает смещение подвижной части маятникового механизма.

[60] В частном варианте осуществления обеспечивается внешнее устройство, характеризующееся тем, что выполнено с возможностью формировать для управляемого устройства управляющий сигнал, обеспечивающий отключение, по меньшей мере, одного электромагнита.

[61] В частном варианте осуществления обеспечивается какое-либо внешнее устройство характеризующееся тем, что управляющий сигнал формируется в ответ на, по меньшей мере, сигнал распознавания положения пользователя кровати, соответствующий преимущественно стоячему положению пользователя.

[62] В другом предпочтительном варианте осуществления обеспечивается способ приведения в движение маятникового механизма, заключающийся в том, что на маятниковом механизме размещают устройство для приведения в движение маятникового механизма, представляющее собой связанные посредством проводного соединения размещаемый на неподвижной части маятникового механизма первый блок и размещаемый на подвижной части маятникового механизма второй блок; при этом, по меньшей мере, первый блок содержит электромагнит и второй блок содержит электромагнит; при этом один из блоков содержит, по меньшей мере, источник питания для элементов первого блока и для элементов второго блока и процессор; причем маятниковый механизм образован размещаемой горизонтально неподвижной частью, при этом неподвижная часть связана, по меньшей мере, двумя диагонально расположенными подвесами с подвижной частью; при этом первый блок и второй блок размещены таким образом, чтобы обеспечивалось взаимодействие их электромагнитов, приводящее к смещению подвижной части; и активируют упомянутые электромагниты таким образом, чтобы обеспечивалось смещение подвижной части.

[63] В другом предпочтительном варианте осуществления обеспечивается способ приведения в движение маятникового механизма, заключающийся в том, что на маятниковом механизме размещают устройство для приведения в движение маятникового механизма, представляющее собой связанные размещаемый на неподвижной части маятникового механизма первый блок и размещаемый на подвижной части маятникового механизма второй блок; при этом первый блок содержит, по меньшей мере, источник питания для элементов первого блока, приемопередатчик первого блока, процессор первого блока и электромагнит первого блока; при этом второй блок содержит, по меньшей мере, источник питания для элементов второго блока, приемопередатчик второго блока, процессор второго блока и электромагнит второго блока; причем маятниковый механизм образован размещаемой горизонтально неподвижной частью, при этом неподвижная часть связана, по меньшей мере, двумя диагонально расположенными подвесами с подвижной частью; при этом первый блок и второй блок размещены таким образом, чтобы обеспечивалось взаимодействие их электромагнитов, приводящее к смещению подвижной части; при этом первый блок и второй блок синхронизированы посредством упомянутых приемопередатчиков таким образом, чтобы при активации одного электромагнита активировался другой электромагнит; и активируют упомянутые электромагниты таким образом, чтобы обеспечивалось смещение подвижной части.

[64] В частном варианте осуществления обеспечивается какой-либо упомянутый способ, характеризующийся тем, что маятниковый механизм является маятниковым механизмом кровати.

[65] В частном варианте осуществления обеспечивается какой-либо упомянутый способ, характеризующийся тем, что маятниковый механизм является маятниковым механизмом кресла.

[66] В частном варианте осуществления обеспечивается какой-либо упомянутый способ, характеризующийся тем, что, по меньшей мере, один из блоков содержит память, содержащую код программы, который при выполнении каким-либо упомянутым процессором обеспечивает активацию, по меньшей мере, одного из электромагнитов.

[67] В частном варианте осуществления обеспечивается какой-либо упомянутый способ, характеризующийся тем, что код программы дополнительно обеспечивает или память дополнительно содержит код программы, который при выполнении каким-либо упомянутым процессором обеспечивает изменение силы тяги како-либо упомянутого электромагнита.

[68] В частном варианте осуществления обеспечивается какой-либо упомянутый способ, характеризующийся тем, что какой-либо из блоков содержит связанный с внешним устройством управления приемопередатчик, выполненный с возможностью получения управляющего сигнала для управления каким-либо из упомянутых электромагнитов.

[69] В частном варианте осуществления обеспечивается какой-либо упомянутый способ, характеризующийся тем, что какой-либо из упомянутых приемопередатчиков связан с внешним устройством управления и выполнен с возможностью получения управляющего сигнала для управления каким-либо из упомянутых электромагнитов.

[70] В частном варианте осуществления обеспечивается какой-либо упомянутый способ, характеризующийся тем, что маятниковый механизм является маятниковым механизмом кровати, и внешним устройством управления является снабженный приемопередатчиком датчик движения, и/или снабженный приемопередатчиком микрофон, и/или снабженный приемопередатчиком блок распознавания положения пользователя кровати.

[71] В частном варианте осуществления обеспечивается какой-либо упомянутый способ, характеризующийся тем, что датчик движения также снабжен блоком распознавания характера движений пользователя кровати.

[72] В частном варианте осуществления обеспечивается какой-либо упомянутый способ, характеризующийся тем, что микрофон снабжен блоком распознавания характера издаваемых пользователем кровати звуков.

[73] Далее приводятся варианты осуществления настоящего изобретения, раскрывающие примеры его реализации в частных исполнениях. Тем не менее, само описание не предназначено для ограничения объема прав, предоставляемых данным патентом. Скорее, следует исходить из того, что заявленное изобретение также может быть осуществлено другими способами таким образом, что будет включать в себя отличающиеся элементы и условия или комбинации элементов и условий, аналогичных элементам и условиям, описанным в данном документе, в сочетании с другими существующими и будущими технологиями.

[74] На фиг. 1, в качестве примера, но не ограничения, изображен один примерный вариант реализации известного из уровня техники поперечного маятникового механизма 100 в его горизонтальной проекции. Наиболее типично, не ограничиваясь, такой поперечный маятниковый механизм 100 образован неподвижной частью 101, наиболее типично, не ограничиваясь, размещаемой на горизонтальной поверхности, и подвижной частью 102, соединенной с неподвижной частью 101 подвесами 103.

[75] На фиг. 2, в качестве примера, но не ограничения, изображен один примерный вариант реализации известного из уровня техники продольного маятникового механизма 200. Наиболее типично, не ограничиваясь, такой продольный маятниковый механизм 200 образован неподвижной частью 201, наиболее типично, не ограничиваясь, размещаемой на горизонтальной поверхности, и подвижной частью 202, соединенной с неподвижной частью 201 подвесами 203.

[76] На фиг. 3, в качестве примера, но не ограничения, изображен другой примерный вариант возможного исполнения маятникового механизма 300. В другом возможном варианте исполнения по существу обеспечивается такой же маятниковый механизм, как и маятниковые механизмы 100 и 200, но неподвижная и подвижная части поменяны местами, так, что обеспечена неподвижная часть 301 и подвижная часть 302. При этом, хотя на чертеже показан только поперечный маятниковый механизм 300, специалисту в данной области техники, имеющему обычную квалификацию, на которого рассчитано настоящее изобретение, должно быть очевидно, что продольный маятниковый механизм 300 будет обеспечен аналогичным образом, как это сделано для продольного маятникового механизма 200. Таким образом, не ограничиваясь, может быть обеспечен поперечный или продольный маятниковый механизм 300, образованный неподвижной частью 301, наиболее типично, не ограничиваясь, размещаемой на горизонтальной поверхности, и подвижной частью 301, соединенной с неподвижной частью 301 подвесами 303.

[77] На фиг. 4, в качестве примера, но не ограничения, изображен примерный известный из уровня техники подвес 103, 203, 303. Такой подвес наиболее типично, не ограничиваясь, содержит крепеж 1031, 2031, 3031 в виде винта, или болта, или тому подобного, корпус 1032, 2032, 3032 с подшипниками (на чертеже не показаны), и, нередко, ребрами жесткости (на чертеже не показаны); при этом крепеж 1031, 2031, 3031 снабжен проставочной втулкой 1033, 2033, 3033 или одной или несколькими гайками 1033, 2033, 3033.

[78] Наиболее типично, не ограничиваясь, неподвижная часть 101, 201 для размещения на горизонтальной поверхности имеет, по меньшей мере, четыре опоры, таких как стойки или мебельные ножки, в том числе, снабженные мебельными колесами, либо одну опору, например, не ограничиваясь, в виде мебельного ящика, имеющего прямоугольное плоское днище достаточных размеров для того, чтобы обеспечить надежность установки конструкции в целом. Направления смещения подвижной части 102, 202 показаны стрелками. Наиболее типично, не ограничиваясь, верх неподвижной части 101, 201 в вертикальной проекции пересекается с низом подвижной части 102, 202, за счет чего максимальный ход подвижной части 102, 202 оказывается ограничен расстоянием L1, L2; однако, не ограничиваясь, ход подвижной части 102, 202 нередко ограничивается подшипником подвеса, обеспечивающим возвращение подвеса в нейтральное положение. При этом специалисту в данной области техники, имеющему обычную квалификацию, на которого рассчитано настоящее изобретение, должно быть очевидно, что вместо четырех подвесов, как это показано на фиг. 1, может быть использовано только два диагонально расположенных подвеса, если при этом подвесы и их крепеж обеспечивают надежность конструкции в целом. Более того, для обеспечения маятникового механизма подвесы могут быть расположены и по одной стороне неподвижной части 101, 201, а на противоположной стороне неподвижной части 101, 201, соответственно, например, не ограничиваясь, может быть размещен паз (на чертеже не показан), в котором обеспечен ход выступа (на чертеже не показан) подвижной части 102, 202, которым подвижная часть 102, 202 надежно опирается на неподвижную часть 101, 201. При этом, не ограничиваясь, неподвижная часть 101, 201 необязательно опирается на горизонтальную поверхность четырьмя точками или одной плоской поверхностью достаточного размера; так, например, не ограничиваясь, неподвижная часть 101, 201 может опираться на горизонтальную поверхность меньшим количеством опор, если при этом обеспечивается достаточная надежность конструкции. При этом, не ограничиваясь, нередко неподвижная часть 101, 201 обладает много меньшими габаритами, чем подвижная часть 102, 202, что особенно характерно для маятниковых механизмов детских овальных кроватей и для детских кроватей-трансформеров, и что не позволяет найти место для размещения известного из уровня техники устройства для качания. Таким образом, не ограничиваясь, главным образом следует исходить из того, что маятниковый механизм обеспечивает нейтральное положение и обеспечивает смещение подвижной части 102, 202, 302 относительно неподвижной части 101, 201, 301 при помощи подвесов 103, 203, 303; при этом неподвижная часть 101, 201, 301 размещается горизонтально, и, как следствие, подвижная часть 102, 202, 302 также размещается горизонтально. При этом, предпочтительно, не ограничиваясь, маятниковый механизм является маятниковым механизмом кровати, в том числе, детской кровати, или маятниковым механизмом кресла.

[79] На фиг. 5, в качестве примера, но не ограничения изображен примерный вариант заявленного устройства 400, 500. В одном варианте осуществления обеспечивается устройство 400 для приведения в движение маятникового механизма 100, 200, 300, примерная схема компонентов которого показана на фиг. 10, представляющее собой связанные посредством проводного соединения 403 размещаемый на неподвижной части 101, 201, 301 маятникового механизма 100, 200, 300 первый блок 401 и размещаемый на подвижной части 102, 202, 302 маятникового механизма 100, 200, 300 второй блок 402; при этом, по меньшей мере, первый блок 401 содержит электромагнит 4011 и второй блок 402 содержит электромагнит 4021; при этом один из блоков 401, 402 содержит, по меньшей мере, источник питания 4012, 4022 для элементов первого блока 401 и для элементов второго блока 402 и процессор 4013, 4023; при этом первый блок 401 и второй блок 402 размещены таким образом, чтобы обеспечивалось взаимодействие их электромагнитов 4011, 4021, приводящее к смещению подвижной части 102, 202, 302; при этом благодаря проводному соединению 403 обеспечивается питание и управление компонентами того блока, в котором не реализован соответствующий источник питания, либо, по меньшей мере, обеспечивается управление соответствующим электромагнитом 4011, 4021 с тем, чтобы исключить возможные ошибки синхронизации, которые могут проявиться при использовании беспроводного соединения блоков устройства. В другом варианте осуществления обеспечивается устройство 500 для приведения в движение маятникового механизма 100, 200, 300, примерная схема компонентов которого показана на фиг. 10, представляющее собой связанные размещаемый на неподвижной части 101, 201, 301 маятникового механизма 100, 200, 300 первый блок 501 и размещаемый на подвижной части 102, 202, 302 маятникового механизма 100, 200, 300 второй блок 502; при этом первый блок 501 содержит, по меньшей мере, источник питания 5012 для элементов первого блока 501, приемопередатчик 5015 первого блока 501, процессор 5013 первого блока 501 и электромагнит 5011 первого блока 501; при этом второй блок 502 содержит, по меньшей мере, источник питания 5022 для элементов второго блока 502, приемопередатчик 5025 второго блока 502, процессор 5023 второго блока 502 и электромагнит 5021 второго блока 502; при этом первый блок 501 и второй блок 502 размещены таким образом, чтобы обеспечивалось взаимодействие их электромагнитов 5011, 5021, приводящее к смещению подвижной части 102, 202, 302; при этом первый блок 501 и второй блок 502 синхронизированы посредством упомянутых приемопередатчиков 5015, 5025 таким образом, чтобы при активации одного электромагнита 5011, 5021 активировался другой электромагнит 5011, 5021. При этом, не ограничиваясь, под электромагнитом 4011, 4021, 5011, 5021 в контексте настоящего изобретения понимается любое устройство, обеспечивающее создание магнитного поля подходящей силы и направленности при прохождении через него электрического тока, обычно, но не ограничиваясь, состоящие из обмотки и ферромагнитного сердечника, а также катушка индуктивности, в том числе, соленоид; при этом предпочтительно, чтобы пары электромагнитов 4011, 4021, и 5011, 5021 были образованы электромагнитам таким образом, чтобы обеспечивалось, по меньшей мере, отталкивание друг от друга, соответственно, электромагнитов 4011, 4021 и 5011, 5021. Предпочтительно, не ограничиваясь, при этом источник питания 4012, 4022, 5012, 5022 представляет собой элемент питания, такой, как батарея (electric battery), включая одноразовые и/или перезаряжаемые батареи и/или аккумуляторы электрической энергии, при этом, не ограничиваясь, источник питания 4012, 4022, 5012, 5022 может быть также и подключаемым к электрической сети. При этом специалисту в данной области техники, обладающему обычными знаниями, на которого настоящее изобретение рассчитано, также должно быть очевидно, что устройство 400, 500 будет обладать подходящим корпусом, защищающим компоненты устройства от внешних воздействий и/или несанкционированного доступа, то есть наличие корпуса у устройства 400, 500 имманентно. При этом, например, не ограничиваясь, в отсутствие приемопередатчиков и/или в отсутствие внешнего устройства управления, управление устройством 400, 500 может осуществляться посредством каких-либо устройств ввода 4016, 4026, 5016, 5026, например, не ограничиваясь, являющихся кнопками или сенсорными панелями, размещенными, по меньшей мере, на одном из блоков 401, 402, 501, 502 удобным для пользователя образом; при этом такое устройство ввода 4016, 4026, 5016, 5026, по меньшей мере, выполнено с возможностью формирования сигнала управления, обеспечивающего после его обработки соответствующим процессором 4013, 4023, 5013, 5023 активацию какого-либо электромагнита 4011, 4021, 5011, 5021 и/или изменение режима его работы; альтернативно, не ограничиваясь, устройством ввода может являться одно или несколько средств распознавания, таких, как, например, не ограничиваясь, датчик движения, средство распознавания жестов, средство распознавания голоса и тому подобное, выполненных с возможностью распознавать команду пользователя и формировать на ее основе соответствующий сигнал управления, обеспечивающий после его обработки соответствующим процессором 4013, 4023, 5013, 5023 активацию какого-либо электромагнита 4011, 4021, 5011, 5021 и/или изменение режима его работы.

[80] На фиг. 6, в качестве примера, но не ограничения, примерно показано, как заявленное устройство 400, 500 может быть закреплено для использования с поперечным маятниковым механизмом 100. На фиг. 7, в качестве примера, но не ограничения, примерно показано, каким образом обеспечивается смещение подвижной части 102 поперечного маятникового механизма 100 при использовании заявленного устройства 400, 500. На фиг. 8, в качестве примера, но не ограничения, примерно показано, как заявленное устройство 400, 500 может быть закреплено для использования с продольным маятниковым механизмом 200. На фиг. 9, в качестве примера, но не ограничения, примерно показано, каким образом обеспечивается смещение подвижной части 202 продольного маятникового механизма 100 при использовании заявленного устройства 400, 500. Предпочтительно, не ограничиваясь, как показано на фиг. 6-9, закрепление устройства 400, 500 на маятниковом механизме 100, 200 осуществляется таким образом, чтобы устройство 400, 500 было расположено вблизи одного из подвесов 103, 203 (и аналогичным образом для маятникового механизма 300 и его подвеса 303); однако, несмотря на показанное на фиг. 6-9, специалисту в данной области техники, обладающему обычной квалификацией, на которого рассчитано настоящее изобретение, должно быть очевидно, что устройство 400, 500 может быть размещено на маятниковом механизме 100, 200, 300 любым подходящим образом, если при этом обеспечивается взаимодействие электромагнитов, приводящее к смещению подвижной части 102, 202, 302. При этом, предпочтительно, не ограничиваясь, обеспечивается быстросъемное, но при этом достаточно надежное размещение устройства 400, 500 на маятниковом механизме 100, 200, 300; например, не ограничиваясь, задние стенки блоков 401, 402, 501, 502 устройства 400, 500 могут быть снабжены ферромагнитной или магнитной пластиной, и, соответственно, в месте размещения соответствующего блока 401, 402, 501, 502 может быть выполнена соответствующая встречная ферромагнитная или магнитная пластина таким образом, чтобы обеспечивалось магнитное соединение при размещении соответствующего блока 401, 402, 501, 502; в то же время, например, не ограничиваясь, задние стенки блоков 401, 402, 501, 502 могут быть снабжены одной из частей текстильной застежки, также известной, как «липучка», «репейник», «контактная лента», «лента велкро» (Velcro™), hook-and-loop fastener; например, не ограничиваясь, на задней стенке блоков может быть размещена часть застежки текстильной с петлями, и соответственно, в месте размещения соответствующего блока 401, 402, 501, 502 может быть выполнена соответствующая встречная часть застежки текстильной с крючками таким образом, чтобы обеспечивалось соединение «крючок-петля», характерное для упомянутой застежки текстильной; либо, наоборот, на задней стенке блоков может быть размещена часть застежки текстильной с крючками, и соответственно, в месте размещения соответствующего блока 401, 402, 501, 502 может быть выполнена соответствующая встречная часть застежки текстильной с петлями таким образом, чтобы обеспечивалось упомянутое соединение «крючок-петля»; при этом в контексте настоящего изобретения под текстильной застежкой понимается также любая известная или ставшая известной в будущем вариация такой застежки текстильной, обеспечивающая надежное соединение двух частей застежки, например, не ограничиваясь, застежка по патентному документу US5983467A, который включен таким образом в настоящий документ путем отсылки, застежка серии 3M™ Dual Lock™ и тому подобное; при этом специалисту в данной области техники, обладающему обычными знаниями, на которого рассчитано настоящее изобретение, должно быть очевидно, что размеры ферромагнитных, магнитных пластин, размеры частей застежки текстильной выбираются, исходя из размеров, габаритов и веса блоков 401, 402, 501, 502 и мест их размещения таким образом, чтобы обеспечивалось надежное размещение блоков 401, 402, 501, 502 на маятниковом механизме 100, 200, 300, обеспечивающее, по меньшей мере, удержание блоков, размещаемых на подвижной части 102, 202, 302 в процессе работы устройства 400, 500.

[81] На фиг. 10, в качестве примера, но не ограничения изображена примерная схема предложенной системы 600 приведения в движение маятникового механизма 100, 200, 300. При этом под процессором 4013, 4023, 5013, 5023 предпочтительно, не ограничиваясь, понимается, как непосредственно чип, так и другие компоненты процессорной и/или микропроцессорной архитектуры, такие, как, например, не ограничиваясь, микроконтроллеры, драйверы, кэш-память и тому подобные электронные устройства, в том числе, прерыватели и/или импульсные генераторы, обеспечивающие прерывную работу электромагнитов 4011, 4021, 5011, 5022; предпочтительно, главным образом следует исходить из того, что посредством процессора, который таким образом, является блоком управления, обеспечивается, по меньшей мере, управление активацией/деактивацией какого-либо электромагнита 4011, 4021, 5011, 5022 таким образом, чтобы обеспечивалось колебательное движение подвижной части 102, 202, 302; в тоже время посредством такого блока управления также может быть реализовано, как программно, так и сигнально (импульсно) изменение силы тяги какого-либо электромагнита 4011, 4021, 5011, 5022, а также, не ограничиваясь, не обязательно, какие-либо сценарии изменения упомянутой силы тяги; при этом, не ограничиваясь, когда для этого задействован программный код, то такой код может содержаться, как непосредственно в памяти (кэш-памяти) процессора 4013, 4023, 5013, 5023, как блока управления или даже микроконтроллера, или во внешней памяти 4014, 4024, 5014, 5024, присутствующей в устройстве 400, 500 в качестве самостоятельного элемента; тем не мнее, не ограничиваясь, в контексте настоящего изобретения память 4014, 4024, 5014, 5024 эквивалентная, по меньшей мере, по функционалу любой встроенной памяти процессора, микроконтроллера и тому подобного. Таким образом, не ограничиваясь, какой-либо из блоков 401, 402 устройства 400 может быть соответствующим образом снабжен памятью 4014, 4024, и какой-либо из блоков 501, 502 может быть соответствующим образом снабжен памятью 5014, 5024; при этом такая память 4014, 4024, 5014, 5024 может содержать код программы, который при выполнении каким-либо упомянутым процессором 4013, 4023, 5013, 5023 обеспечивает активацию, по меньшей мере, одного из электромагнитов 4011, 4021, 5011, 5021; при этом такой код может дополнительно обеспечивать, или память 4014, 4024, 5014, 5024 дополнительно может содержать код программы, который при выполнении каким-либо упомянутым процессором 4013, 4023, 5013, 5023 обеспечивает изменение силы тяги како-либо упомянутого электромагнита 4011, 4021, 5011, 5021, а также, не ограничиваясь, не обязательно, какие-либо сценарии изменения упомянутой силы тяги, то есть какие-либо режимы работы для магнитов 4011, 4021, 5011, 5021, обеспечивающие, например, не ограничиваясь, последовательное изменение силы тяги, чтобы обеспечить определенное изменение движения подвижной части 102, 202, 302; кроме того, упомянутая память 4014, 4024, 5014, 5024 также может содержать код программы, который при выполнении упомянутым процессором 4013, 4023, 5013, 5023 обеспечивает измерение степени воздействия или взаимодействия пар электромагнитов, то есть электромагнитов 4011, 4021 и электромагнитов 5011, 5021 между собой, например, не ограничиваясь, обеспечивает измерение наведенной ЭДС на какой-либо проводник, с тем, чтобы определить удаленность одного электромагнита от другого, за счет чего, не ограничиваясь, обеспечивается, по меньшей мере, определение положения блока, закрепленного на подвижной части 102, 202, 302, относительно блока, закрепленного на неподвижной части 101, 201, 301, и таким образом, например, не ограничиваясь, при известности габаритных размеров блока 401, 402, 501, 502 и при известности положения конкретного электромагнита 4011, 4021, 5011, 5021 относительно места размещения соответствующего блока 401, 402, 501, 502, может быть обеспечено определение положения подвижной части 102, 202, 302 относительно неподвижной части 101, 201, 301, за счет чего, например, не ограничиваясь, может быть скорректирована работа соответствующего электромагнита 4011, 4021, 5011, 5021 или изменен сценарий его работы, чтобы обеспечить желаемое положение подвижной части 102, 202, 302 относительно неподвижной части 101, 201, 301. Вместе с тем, не ограничиваясь, какой-либо из блоков 401, 402 устройства 400 может быть дополнительно снабжен приемопередатчиком 4015, 4025, используемым для связи с внешним устройством 601 управления, и выполненным с возможностью, по меньшей мере, получения управляющего сигнала для управления каким-либо из упомянутых электромагнитов 4011, 4021 посредством процессора 4013, 4023. В то же время блоки 501, 502 устройства 500 уже снабжены приемопередатчиками 5015, 5025, благодаря которым обеспечивается синхронизация блоков 501, 502 между собой с тем, чтобы электромагниты 5011, 5021 активировались преимущественно одновременно; однако, какой-либо из передатчиков 5015, 5025 также может быть выполнен с возможностью, по меньшей мере, получения управляющего сигнала для управления каким-либо из упомянутых электромагнитов 5011, 5021 посредством процессора 5013, 5023. При этом, не ограничиваясь, внешним устройством управления может являться, например, не ограничиваясь, пульт управления 601, снабженный, по меньшей мере, устройством ввода 6011 и приемопередатчиком 6012, при помощи которых пользователь взаимодействует с пультом и побуждает его посылать соответствующий управляющий сигнал на приемопередатчик 4015, 4025, 5015, 5025. Кроме того, пульт управления может быть выполнен на базе пользовательского устройства 602, такого, как, например, не ограничиваясь, смартфон, планшетный компьютер, ноутбук, персональный компьютер, многофункциональный настраиваемый пульт, акустическое устройство с голосовым помощником и тому подобное. В таком случае, не ограничиваясь, такое пользовательское устройство 602, по меньшей мере, включает устройство ввода 6021, такое, как, например, кнопка или микрофон, в том числе, устройство ввода/вывода 6021, такое, как например, не ограничиваясь, сенсорный дисплей, приемопередатчик 6012, процессор 6023 и память 6024, содержащую, по меньшей мере, код программы, который при выполнении процессором 6023 побуждает процессор 6023 генерировать графический пользовательский интерфейс, обеспечивающий, по меньшей мере, область взаимодействия, при взаимодействии с которой пользователь взаимодействует с пользовательским устройством 602 и побуждает его посылать соответствующий управляющий сигнал на приемопередатчик 4015, 4025, 5015, 5025 посредством приемопередатчика 6025 устройства 602, а также получать от приемопередатчика 4015, 4025, 5015, 5025 обратную связь, содержащую, например, текущие параметры работы устройства, сведения об уровне заряда и тому подобное. Альтернативно, не ограничиваясь, внешним устройством управления может являться, например, не ограничиваясь, снабженный приемопередатчиком 6031 датчик движения 603; при этом, например, не ограничиваясь, такой датчик движения 603 может быть дополнительно снабжен блоком 6032 распознавания характера движений пользователя кровати, выполненным с возможностью, по меньшей мере, распознавания длительности движения пользователя кровати; при этом управляющий сигнал таким образом формируется автоматически по определению движения пользователя кровати, или, соответственно, определенного заданного характера движений пользователя кровати и посылается на соответствующий приемопередатчик 4015, 4025, 5015, 5025 для активации электромагнитов 4011, 4021, 5011, 5021. Альтернативно, не ограничиваясь, внешним устройством управления может являться, например, не ограничиваясь, снабженный приемопередатчиком 6041 микрофон 604; при этом, например, не ограничиваясь, такой микрофон 604 может быть дополнительно снабжен блоком 6042 распознавания характера издаваемых пользователем кровати звуков, выполненным с возможностью, по меньшей мере, распознавания продолжительности издаваемых пользователем кровати звуков; при этом управляющий сигнал таким образом формируется автоматически по определению издаваемого пользователем кровати звука, или, соответственно, определенного заданного характера издаваемых пользователем кровати звуков и посылается на соответствующий приемопередатчик 4015, 4025, 5015, 5025 для активации электромагнитов 4011, 4021, 5011, 5021. Альтернативно, не ограничиваясь, внешним устройством управления может являться, например, не ограничиваясь, снабженный приемопередатчиком 6051 блок 605 распознавания положения пользователя кровати; при этом, например, не ограничиваясь, такой блок 605 может наиболее типично содержит, по меньшей мере, одну видеокамеру 6052, выполненную с возможностью получения последовательности кадров, а также может включать процессор 6053 и память 6054, содержащую код программы, который при выполнении процессором 6053 в ответ на полученную последовательность кадров обеспечивает распознавание положения пользователя кровати в пространстве, например, не ограничиваясь, на основе обученной модели классификации или модели кластеризации; при этом управляющий сигнал таким образом формируется автоматически по определению положения пользователя, которое, по меньшей мере, может быть классифицировано как «лежачее» и как «стоячее», и посылается на соответствующий приемопередатчик 4015, 4025, 5015, 5025 для изменения работы электромагнитов 4011, 4021, 5011, 5021, в частности, по меньшей мере, для отключения, по меньшей мере, одного электромагнита и прекращения таким образом магнитной тяги, приводящей в движение подвижную часть 102, 202, 302; либо, например, не ограничиваясь, для обеспечения такой работы, по меньшей мере, одного электромагнита, которая предотвращает смещение подвижной части 102, 202, 302, то есть, благодаря чему обеспечивается своего рода магнитный стопор; предпочтительно, не ограничиваясь, такие сигналы обеспечиваются в ответ на получение блоком 605 сигнала распознавания положения пользователя кровати, соответствующего преимущественно стоячему положению пользователя, что обеспечивает безопасность пользователя в процессе эксплуатации кровати. При этом, не ограничиваясь, устройство 400, 500 и, по меньшей мере, пользовательское устройство 602, а также, необязательно, датчик движения 603, микрофон 604, блок 605 распознавания положения пользователя кровати могут быть объединены сетью 606, при этом на базе пользовательского устройства 602 может быть реализован сервер 602; в то же время сервер 602, аналогичный пользовательскому устройству 602 с той лишь разницей, что не обязательно содержит какое-либо устройство ввода, может быть реализован на базе другого включающего, по меньшей мере память и процессор компьютерного устройства.

[82] При этом, не ограничиваясь, в качестве примера, но не ограничения, какая-либо упомянутая память (машиночитаемый носитель данных) может включать в себя энергонезависимую память (NVRAM); оперативную память (RAM); постоянное запоминающее устройство (ROM); электрически-стираемое программируемое постоянное запоминающее устройство (EEPROM); флэш-память или другие технологии памяти; CDROM, цифровой универсальный диск (DVD) или другие оптические или голографические носители данных; магнитные кассеты, магнитную пленку, запоминающее устройство на магнитных дисках или другие магнитные запоминающие устройства; а также любой другой носитель данных, который может быть использован для хранения и кодирования требуемой информации. При этом, не ограничиваясь, память включает в себя носитель данных на основе запоминающего устройства компьютера в форме энергозависимой или энергонезависимой памяти, или их комбинации. При этом, не ограничиваясь, примерные аппаратные устройства включают в себя твердотельную память, накопители на жестких дисках, накопители на оптических дисках и так далее. При этом, не ограничиваясь, машиночитаемый носитель данных (память) является не временным (постоянным, нетранзитивным), так что он не включает временный (транзитивный) распространяющийся сигнал. При этом, не ограничиваясь, в памяти пользовательского устройства 602 (сервера 602) может храниться примерная среда, в которой при помощи компьютерных команд или кодов, в том числе, хранящихся в памяти 6024 сервера 602, может быть осуществлена процедура управления устройством 400, 500; в том числе, формирование сценария работы электромагнитов 4011, 4021, 5011, 5021. При этом, не ограничиваясь, система 600 также может включать в себя базу данных (БД) 607. БД 607 может представлять собой, но не ограничиваясь: иерархическую БД, сетевую БД, реляционную БД, объектную БД, объектно-ориентированную БД, объектно-реляционную БД, пространственную БД, комбинацию перечисленных двух и более БД, и тому подобное. При этом, не ограничиваясь, БД 607, по меньшей мере, хранит предзаписанные сценарии работы электромагнитов 4011, 4021, 5011, 5021, а также может хранить данные для анализа и распознавания, а также другую информацию в памяти 6024 или в подходящей памяти иного компьютерного устройства, связанного с пользовательским устройством 602 и/или с сервером 602, которая может представлять собой, но не ограничиваясь, память, аналогичную памяти 6024, как это было показано ранее, и к которому может быть осуществлен доступ посредством сервера 602 и сети 606. Помимо этого, не ограничиваясь, обеспечивается сервер 602, который, помимо описанных ранее функций, может сохранять и содействовать манипуляции компьютерными командами или кодами, ранее описанными в данном документе, которые, соответственно, дополнительно не описываются. При этом, не ограничиваясь, сервер 602, помимо описанных ранее функций, может обеспечивать регулирование обменом данных в системе 600. При этом, не ограничиваясь, обмен данными внутри системы 600 осуществляется благодаря одной или более сетей 606 передачи данных. При этом, не ограничиваясь, сети 606 передачи данных могут включать в себя, но не ограничиваться, одну или более локальных сетей (LAN) и/или глобальных сетей (WAN), или могут представлять собой информационно-телекоммуникационную сеть Интернет, или Интранет, или виртуальную частную сеть (VPN), или их комбинацию, и тому подобное. При этом, не ограничиваясь, сервер 602 также имеет возможность обеспечивать виртуальную вычислительную среду для обеспечения взаимодействия между компонентами системы 600. При этом, не ограничиваясь, сеть 606 служит для обеспечения взаимодействия между пользовательским устройством 602 и/или сервером 602, и необязательно базой данных 607. При этом, не ограничиваясь, база данных 607 может быть реализована в памяти 6024. При этом наиболее типично, не ограничиваясь, компоненты устройств 400, 500, 601, 602, 603, 604, 605 связаны между собой, в том числе, посредством какой-либо шины данных. При этом, не ограничиваясь, упомянутое внешнее устройство управления может быть образовано какой-либо пригодной комбинацией из устройств 601, 602, 603, 604, 605.

[83] Таким образом, не ограничиваясь, может быть обеспечен набор, включающий кровать, снабженную маятниковым механизмом 100, 200, 300, образованным размещаемой горизонтально неподвижной частью 101, 201, 301, при этом неподвижная часть 101, 201, 301 связана, по меньшей мере, двумя диагонально расположенными подвесами 103, 203, 303 с подвижной частью 102, 202, 302; и выполненное с возможностью размещения на маятниковом механизме устройство 400 для приведения в движение маятникового механизма 100, 200, 300, представляющее собой связанные посредством проводного соединения выполненный с возможностью размещения на неподвижной части маятникового механизма первый блок 401 и выполненный с возможностью размещения на подвижной части маятникового механизма второй блок 402; при этом, по меньшей мере, первый блок 401 содержит электромагнит 4011 и второй блок 402 содержит электромагнит 4021; при этом один из блоков 401, 402 содержит, по меньшей мере, источник питания 4012 или 4022 для элементов первого блока 401 и для элементов второго блока 402 и процессор 4013 или 4023; при этом первый блок 401 и второй блок 402 выполнены с возможностью размещения таким образом, чтобы обеспечивалось взаимодействие их электромагнитов 4011, 4012, приводящее к смещению подвижной части 102, 202, 302; при этом необязательно устройство 400 характеризуется тем, что какой-либо из блоков 401, 402 содержит связанный с внешним устройством управления 601, 602, 603, 604, 605 приемопередатчик 4015 или 4025, выполненный с возможностью получения управляющего сигнала для управления каким-либо из упомянутых электромагнитов 4011, 4012, при этом набор дополнительно содержит внешнее устройство управления 601, и/или 602, и/или 603, и/или 604, и/или 605, или внешнее устройство управления, образованное какой-либо комбинацией из устройств 601, 602, 603, 604, 605.

[84] Таким образом, не ограничиваясь, может быть обеспечен набор, включающий кровать, снабженную маятниковым механизмом 100, 200, 300, образованным размещаемой горизонтально неподвижной частью 101, 201, 301, при этом неподвижная часть 101, 201, 301 связана, по меньшей мере, двумя диагонально расположенными подвесами 103, 203, 303 с подвижной частью 102, 202, 302; и выполненное с возможностью размещения на маятниковом механизме устройство 500 для приведения в движение маятникового механизма 100, 200, 300, представляющее собой связанные выполненный с возможностью размещения на неподвижной части 101, 201, 301 маятникового механизма 100, 200, 300 первый блок 501 и выполненный с возможностью размещения на подвижной части 102, 202, 302 маятникового механизма 100, 200, 300 второй блок 502; при этом первый блок 501 содержит, по меньшей мере, источник питания 5012 для элементов первого блока 501, приемопередатчик 5015 первого блока 501, процессор 5013 первого блока 501 и электромагнит 5011 первого блока 501; при этом второй блок 502 содержит, по меньшей мере, источник питания 5022 для элементов второго блока 502, приемопередатчик 5025 второго блока 502, процессор 5023 второго блока 502 и электромагнит 5021 второго блока 502; при этом первый блок 501 и второй блок 502 выполнены с возможностью размещения таким образом, чтобы обеспечивалось взаимодействие их электромагнитов 5011, 5021, приводящее к смещению подвижной части 102, 202, 302; при этом первый блок 501 и второй блок 502 синхронизированы посредством упомянутых приемопередатчиков 5015, 5025 таким образом, чтобы при активации одного электромагнита активировался другой электромагнит; при этом набор необязательно дополнительно содержит при этом внешнее устройство управления 601, и/или 602, и/или 603, и/или 604, и/или 605, или внешнее устройство управления, образованное какой-либо комбинацией из устройств 601, 602, 603, 604, 605.

[85] Таким образом, не ограничиваясь, может быть обеспечен набор, включающий кресло, снабженное маятниковым механизмом 100, 200, 300, образованным размещаемой горизонтально неподвижной частью 101, 201, 301, при этом неподвижная часть 101, 201, 301 связана, по меньшей мере, двумя диагонально расположенными подвесами 103, 203, 303 с подвижной частью 102, 202, 302; и выполненное с возможностью размещения на маятниковом механизме устройство 400 для приведения в движение маятникового механизма 100, 200, 300, представляющее собой связанные посредством проводного соединения выполненный с возможностью размещения на неподвижной части маятникового механизма первый блок 401 и выполненный с возможностью размещения на подвижной части маятникового механизма второй блок 402; при этом, по меньшей мере, первый блок 401 содержит электромагнит 4011 и второй блок 402 содержит электромагнит 4021; при этом один из блоков 401, 402 содержит, по меньшей мере, источник питания 4012 или 4022 для элементов первого блока 401 и для элементов второго блока 402 и процессор 4013 или 4023; при этом первый блок 401 и второй блок 402 выполнены с возможностью размещения таким образом, чтобы обеспечивалось взаимодействие их электромагнитов 4011, 4012, приводящее к смещению подвижной части 102, 202, 302; при этом необязательно устройство 400 характеризуется тем, что какой-либо из блоков 401, 402 содержит связанный с внешним устройством управления 601, 602, 603, 604, 605 приемопередатчик 4015 или 4025, выполненный с возможностью получения управляющего сигнала для управления каким-либо из упомянутых электромагнитов 4011, 4012, при этом набор дополнительно содержит внешнее устройство управления 601.

[86] Таким образом, не ограничиваясь, может быть обеспечен набор, включающий кресло, снабженное маятниковым механизмом 100, 200, 300, образованным размещаемой горизонтально неподвижной частью 101, 201, 301, при этом неподвижная часть 101, 201, 301 связана, по меньшей мере, двумя диагонально расположенными подвесами 103, 203, 303 с подвижной частью 102, 202, 302; и выполненное с возможностью размещения на маятниковом механизме устройство 500 для приведения в движение маятникового механизма 100, 200, 300, представляющее собой связанные выполненный с возможностью размещения на неподвижной части 101, 201, 301 маятникового механизма 100, 200, 300 первый блок 501 и выполненный с возможностью размещения на подвижной части 102, 202, 302 маятникового механизма 100, 200, 300 второй блок 502; при этом первый блок 501 содержит, по меньшей мере, источник питания 5012 для элементов первого блока 501, приемопередатчик 5015 первого блока 501, процессор 5013 первого блока 501 и электромагнит 5011 первого блока 501; при этом второй блок 502 содержит, по меньшей мере, источник питания 5022 для элементов второго блока 502, приемопередатчик 5025 второго блока 502, процессор 5023 второго блока 502 и электромагнит 5021 второго блока 502; при этом первый блок 501 и второй блок 502 выполнены с возможностью размещения таким образом, чтобы обеспечивалось взаимодействие их электромагнитов 5011, 5021, приводящее к смещению подвижной части 102, 202, 302; при этом первый блок 501 и второй блок 502 синхронизированы посредством упомянутых приемопередатчиков 5015, 5025 таким образом, чтобы при активации одного электромагнита активировался другой электромагнит; при этом набор необязательно дополнительно содержит при этом внешнее устройство управления 601.

[87] Настоящее описание осуществления заявленного изобретения демонстрирует лишь частные варианты осуществления и не ограничивает иные варианты реализации заявленного изобретения, поскольку возможные иные альтернативные варианты осуществления заявленного изобретения, не выходящие за пределы объема информации, изложенной в настоящей заявке, должны быть очевидными для специалиста в данной области техники, имеющего обычную квалификацию, на которого рассчитано заявленное изобретение.

Предложенное изобретение относится к мебельной промышленности и может быть использовано для управления устройствами для качания, таких как кровати и кресла с маятниковыми механизмами. Набор для качания мебели включает кресло с маятниковым механизмом, состоящим из неподвижной и подвижной частей, соединённых диагональными подвесами. Для приведения в движение маятникового механизма предусмотрены два блока с электромагнитами, по меньшей мере, один из которых содержит источник питания для элементов первого блока и для элементов второго блока и процессор. Эти блоки взаимодействуют для смещения подвижной части механизма. Набор также содержит пульт управления, который отправляет управляющие сигналы на электромагниты через приемопередатчики. Технический результат - обеспечение возможности установки как на маятниковые механизмы поперечного типа, так и на маятниковые механизмы продольного типа, а также возможность простой эксплуатации как с маятниковыми механизмами поперечного типа, так и с маятниковыми механизмами продольного типа, а также обеспечение простоты установки и эксплуатации, а также повышение точности управления маятниковым механизмом. 2 з.п. ф-лы, 10 ил.

1. Набор для качания мебели с маятниковым механизмом, включающий кресло, снабженное маятниковым механизмом, образованным размещаемой горизонтально неподвижной частью, при этом неподвижная часть связана, по меньшей мере, двумя диагонально расположенными подвесами с подвижной частью; и набор содержит выполненное с возможностью размещения на маятниковом механизме устройство для приведения в движение маятникового механизма, представляющее собой связанные посредством проводного соединения выполненный с возможностью размещения на неподвижной части маятникового механизма первый блок и выполненный с возможностью размещения на подвижной части маятникового механизма второй блок; при этом, по меньшей мере, первый блок содержит электромагнит и второй блок содержит электромагнит; при этом один из блоков содержит, по меньшей мере, источник питания для элементов первого блока и для элементов второго блока и процессор; при этом первый блок и второй блок выполнены с возможностью размещения таким образом, чтобы обеспечивалось взаимодействие их электромагнитов, приводящее к смещению подвижной части; при этом какой-либо из блоков содержит связанный с внешним устройством управления приемопередатчик, выполненный с возможностью получения управляющего сигнала для управления каким-либо из упомянутых электромагнитов; и набор содержит внешнее устройство управления для устройства для приведения в движение маятникового механизма, характеризующееся тем, что представляет собой пульт управления, снабженный, по меньшей мере, устройством ввода и передатчиком, выполненным с возможностью в ответ на сигнал взаимодействия с устройством ввода передачи управляющего сигнала на какой-либо из приемопередатчиков устройства для приведения в движение маятникового механизма для управления каким-либо из электромагнитов устройства для приведения в движение маятникового механизма.

2. Набор по п. 1, характеризующийся тем, что, по меньшей мере, один из блоков содержит память, содержащую код программы, который при выполнении каким-либо упомянутым процессором обеспечивает активацию, по меньшей мере, одного из электромагнитов.

3. Набор по п. 2, характеризующийся тем, что код программы дополнительно обеспечивает или память дополнительно содержит код программы, который при выполнении каким-либо упомянутым процессором обеспечивает изменение силы тяги какого-либо упомянутого электромагнита.
