УСТРОЙСТВО ДЛЯ Э-ПАРЕНИЯ НИКОТИНА СО ВСТРОЕННЫМ НАГРЕВАТЕЛЕМ-ТЕРМОПАРОЙ Российский патент 2025 года по МПК A24F40/46

Настоящее изобретение относится к измерению и контролю температуры в электронных устройствах для парения (э-парения) никотина.

Некоторые устройства для э-парения никотина содержат первую секцию, соединенную со второй секцией. Первая секция может содержать фитиль и нагреватель. Фитиль выполнен с возможностью перемещения содержащего никотин готового состава для пара посредством капиллярного действия и расположен так, чтобы простираться в резервуар и проход для пара. Нагреватель находится в тепловом контакте с фитилем и выполнен с возможностью испарения содержащего никотин готового состава для пара, втягиваемого через фитиль в проход для пара. Вторая секция содержит источник питания, выполненный с возможностью подачи электрического тока на нагреватель во время курения электронной сигареты. Инициирование работы устройства для э-парения никотина может быть достигнуто посредством ручной активации и/или активации затяжкой.

По меньшей мере один вариант осуществления относится к картриджу для никотина устройства, предназначенному для устройства для э-парения никотина. В иллюстративном варианте осуществления картридж для никотина может содержать корпус, фитиль и встроенный нагреватель-термопару. Корпус определяет резервуар, который вмещает содержащий никотин готовый состав для пара. Фитиль выполнен с возможностью транспортировки содержащего никотин готового состава для пара за счет капиллярного действия. Встроенный нагреватель-термопара выполнен с возможностью нагрева содержащего никотин готового состава для пара в фитиле с генерированием пара никотина. Встроенный нагреватель-термопара содержит первый сегмент, изготовленный из первого сплава, и второй сегмент, изготовленный из второго сплава.

По меньшей мере один вариант осуществления относится к устройству для э-парения никотина. В иллюстративном варианте осуществления устройство для э-парения никотина может содержать картридж для никотина и основную часть устройства. Картридж для никотина содержит содержащий никотин готовый состав для пара, фитиль и встроенный нагреватель-термопару. Фитиль выполнен с возможностью транспортировки содержащего никотин готового состава для пара за счет капиллярного действия. Встроенный нагреватель-термопара содержит первый сегмент, изготовленный из первого сплава, и второй сегмент, изготовленный из второго сплава. Основная часть устройства выполнена с возможностью приема картриджа для никотина. Основная часть устройства содержит источник питания, по меньшей мере один датчик и контроллер. Источник питания выполнен с возможностью подачи электрической энергии на встроенный нагреватель-термопару для нагрева содержащего никотин готового состава для пара в фитиле с генерированием пара никотина. По меньшей мере один датчик выполнен с возможностью измерения разницы напряжений между первым сегментом и вторым сегментом встроенного нагревателя-термопары в результате подачи электрической энергии от источника питания. Контроллер выполнен с возможностью регулировки подачи электрической энергии на встроенный нагреватель-термопару на основании разницы напряжений, измеренной по меньшей мере одним датчиком.

Различные признаки и преимущества неограничивающих вариантов осуществления в настоящем документе могут стать более очевидными при рассмотрении подробного описания в сочетании с прилагаемыми графическими материалами. Прилагаемые графические материалы представлены исключительно для иллюстративных целей и не должны интерпретироваться как ограничивающие объем формулы изобретения. Сопроводительные графические материалы не должны рассматриваться как изображенные в масштабе, если это не указано явным образом. Для ясности различные размеры изображений могли быть увеличены.

На фиг. 1 показан вид спереди устройства для э-парения никотина согласно иллюстративному варианту осуществления.

На фиг. 2 показан вид сбоку устройства для э-парения никотина по фиг. 1.

На фиг. 3 показан вид сзади устройства для э-парения никотина по фиг. 1.

На фиг. 4 показан вид ближнего конца устройства для э-парения никотина по фиг. 1.

На фиг. 5 показан вид дальнего конца устройства для э-парения никотина по фиг. 1.

На фиг. 6 показан вид спереди устройства для э-парения никотина, показанного на фиг. 1 когда картридж для никотина и основная часть устройства не зацеплены.

На фиг. 7 показан покомпонентный вид картриджа для никотина по фиг. 6.

На фиг. 8 показан первый покомпонентный вид испарителя, показанного по фиг. 7.

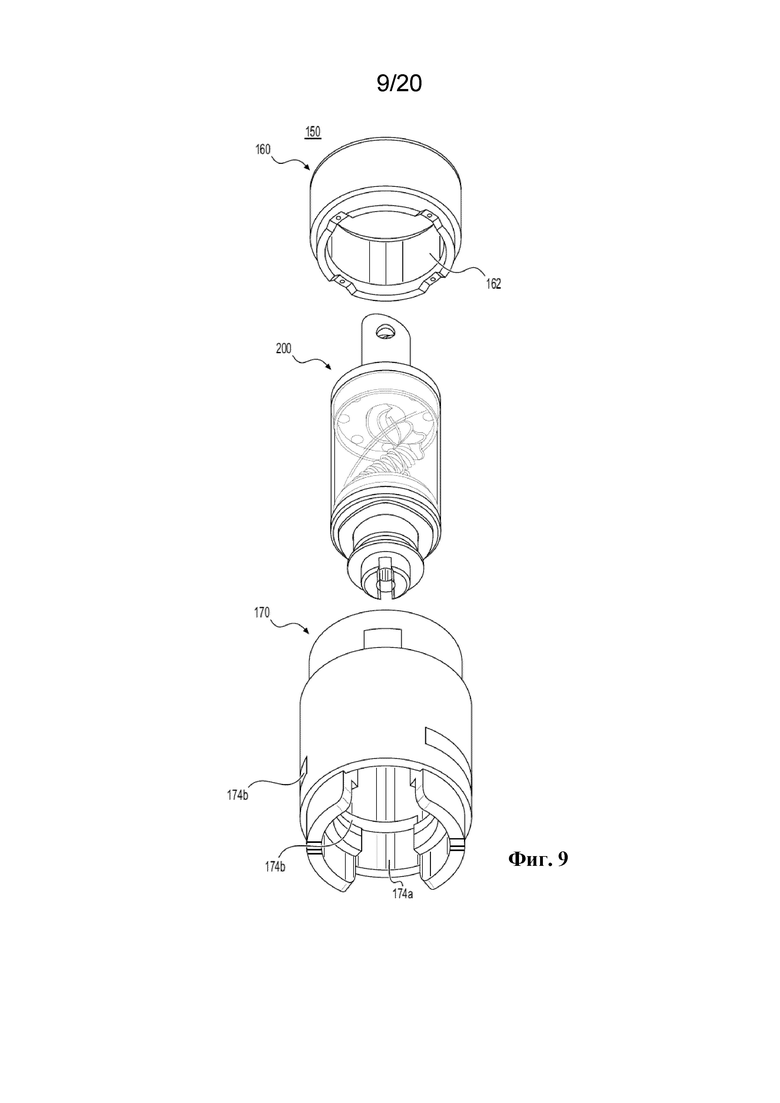

На фиг. 9 показан второй покомпонентный вид испарителя, показанного по фиг. 7.

На фиг. 10 показан покомпонентный вид испарительного модуля по фиг. 8.

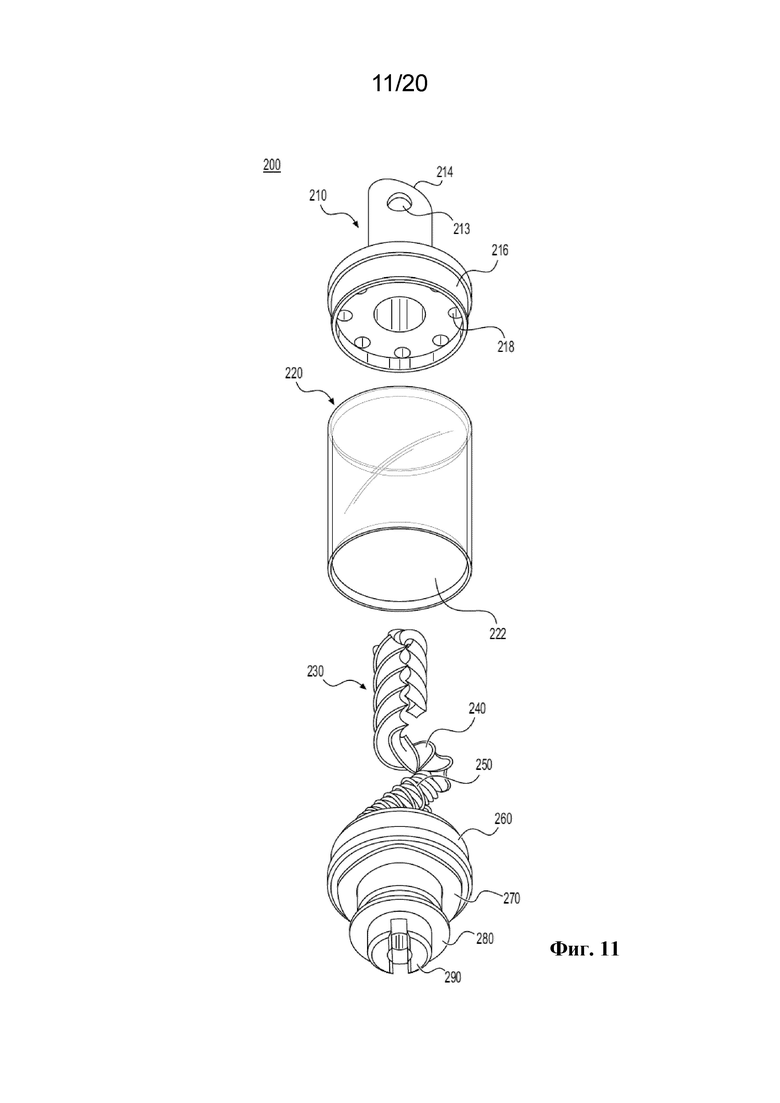

На фиг. 11 показан покомпонентный вид испарительного модуля по фиг. 9.

На фиг. 12 показан покомпонентный вид сборочного узла нагревателя по фиг. 10.

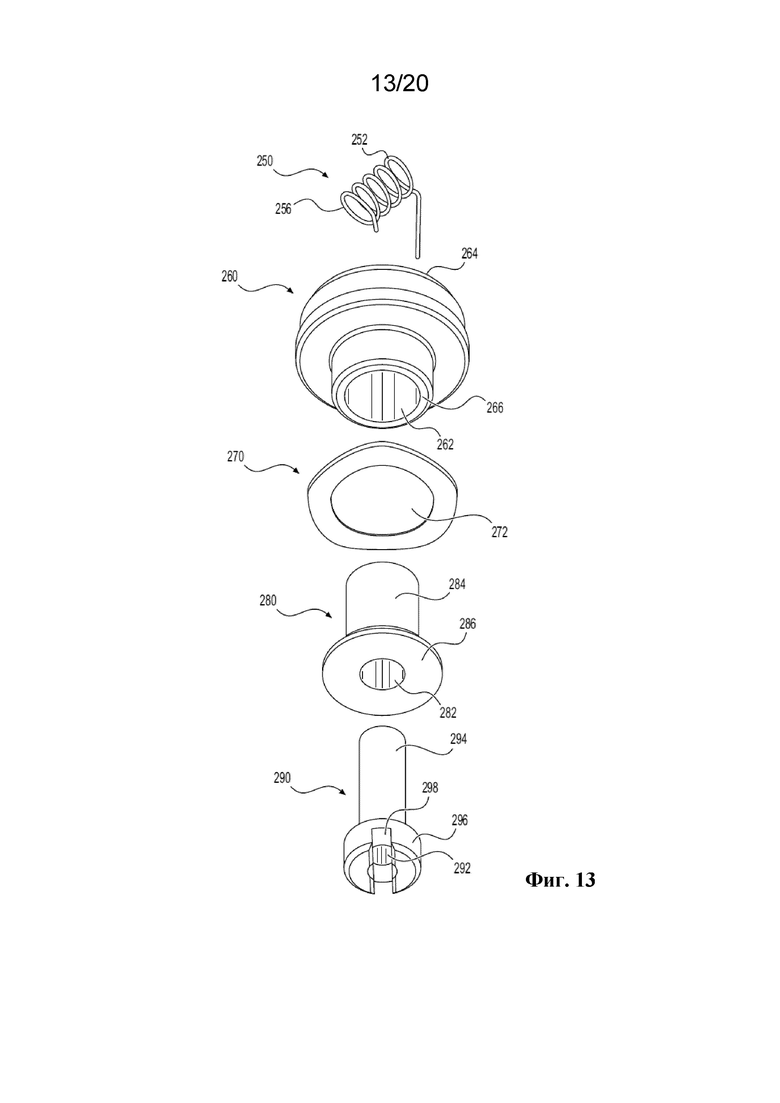

На фиг. 13 показан покомпонентный вид сборочного узла нагревателя по фиг. 11.

На фиг. 14 показан частично покомпонентный вид основной части устройства по фиг. 6.

На фиг. 15 показан вид в перспективе секции батареи по фиг. 14.

На фиг. 16 показан частично покомпонентный вид секции батареи по фиг. 15.

На фиг. 17 показан частично покомпонентный вид сборочного узла батареи по фиг. 16.

На фиг. 18 показан вид в разрезе картриджа для никотина и частичный вид в разрезе основной части устройства по фиг. 6, когда не зацеплен.

На фиг. 19 показан вид в разрезе картриджа для никотина и частичный вид в разрезе основной части устройства по фиг. 18, когда зацеплен.

На фиг. 20 показан увеличенный вид поперечного сечения, показанного на фиг. 19.

В настоящем документе раскрыты некоторые подробные иллюстративные варианты осуществления. Однако конкретные структурные и функциональные подробности, раскрытые в настоящем документе, представлены исключительно в целях описания иллюстративных вариантов осуществления. Однако иллюстративные варианты осуществления могут быть осуществлены во многих альтернативных формах и не должны истолковываться как ограниченные только иллюстративными вариантами осуществления, изложенными в настоящем документе.

Соответственно, поскольку иллюстративные варианты осуществления могут иметь различные модификации и альтернативные формы, их иллюстративные варианты осуществления показаны в качестве примера в графических материалах и будут подробно описаны в настоящем документе. Однако следует понимать, что не существует намерения ограничить иллюстративные варианты осуществления конкретными раскрытыми формами, а наоборот, иллюстративные варианты осуществления должны охватывать все их модификации, эквиваленты и альтернативы. По всему описанию фигур подобные номера относятся к подобным элементам.

Следует понимать, что, когда элемент или слой обозначен как расположенный «на», «присоединенный к», «соединенный с», «прикрепленный к», «смежный с», или «покрывающий» другой элемент или слой, он может быть непосредственно расположен на, присоединен к, соединен с, прикреплен к, смежным с или может покрывать другой элемент или слой, или могут присутствовать промежуточные элементы или слои. Наоборот, если элемент обозначен как «расположенный непосредственно на», «непосредственно соединенный с» или «непосредственно присоединенный к» другому элементу или слою, промежуточные элементы или слои отсутствуют. По всему описанию подобные номера относятся к подобным элементам. В контексте настоящего документа термин «и/или» включает любую и все комбинации или подкомбинации из одного или более связанных перечисленных элементов.

Следует понимать, что хотя термины «первый», «второй», «третий» и т.д. могут использоваться в настоящем документе для описания различных элементов, областей, слоев и/или секций, эти элементы, области, слои и/или секции не должны ограничиваться этими терминами. Эти термины используются лишь для того, чтобы отличать один элемент, область, слой или секцию от другой области, слоя или секции. Следовательно, первый элемент, область, слой или секция, рассмотренные ниже, могли бы называться вторым элементом, областью, слоем или секцией без отступления от идей иллюстративных вариантов осуществления.

Термины относительного пространственного расположения (например «ниже», «под», «нижний», «над», «верхний» и т.п.) могут быть использованы в настоящем документе с целью упрощения описания для раскрытия связи одного элемента или признака с другим элементом или признаком, как изображено на фигурах. Следует понимать, что термины относительного пространственного расположения предназначены для охвата различных ориентаций устройства во время использования или работы в дополнение к ориентации, представленной на фигурах. Например, если устройство на фигурах перевернуто, элементы, описанные как расположенные «под» другими элементами или деталями или «ниже» них, тогда будут ориентированными «над» другими элементами или деталями. Следовательно, предлог «под» может подразумевать расположение как выше, так и ниже. Устройство может быть ориентировано иначе (повернуто на 90 градусов или в других ориентациях), и слова, используемые в настоящем документе для определения относительного пространственного расположения, будут интерпретироваться соответственно.

Терминология, используемая в настоящем документе, предназначена лишь для описания различных иллюстративных вариантов осуществления и не предназначена для ограничения иллюстративных вариантов осуществления. В контексте настоящего документа предполагается, что использование форм единственного числа не исключает также форм множественного числа, если контекст явно не указывает на иное. Следует также понимать, что выражения «включает в себя», «включающий в себя», «содержит» и/или «содержащий» при использовании в этом описании указывают на наличие определенных признаков, целых чисел, этапов, операций и/или элементов, но не исключают наличия или добавления одного или более других признаков, целых чисел, этапов, операций, элементов и/или их групп.

Когда термины «приблизительно» или «по существу» используются в данном описании в сочетании с числовым значением, подразумевается, что соответствующее числовое значение включает производственную или операционную погрешность (например, более или менее 10 процентов) от указанного числового значения. Более того, при использовании терминов «в целом» или «по существу» в сочетании с геометрическими формами, подразумевается, что точность геометрической формы не требуется, но такая свобода в отношении формы находится в рамках объема настоящего раскрытия. Кроме того, независимо от того, изменены ли числовые значения или формы как «приблизительно», «в целом» или «по существу», следует понимать, что эти значения и формы следует рассматривать как включающие производственную или операционную погрешность (например, более или менее 10 процентов) от указанных числовых значений или форм.

Если не определено иное, все термины (включая технические и научные термины), используемые в данном документе, имеют те же значения, в которых их обычно понимает специалист средней квалификации в данной области техники, к которой относятся иллюстративные варианты осуществления. Также будет понятно, что термины, включая те, которые определены в общепринятых словарях, следует интерпретировать как имеющие значение, которое соответствует их значению в контексте соответствующей области техники, и нельзя интерпретировать в идеализированном или чрезмерно формальном смысле, если это явно не определено в настоящем документе.

Аппаратное обеспечение может быть реализовано с использованием схемы обработки или управления, такой как, но без ограничения, один или более процессоров, одно или более центральных процессорных устройств (ЦПУ), один или более микроконтроллеров, одно или более арифметико-логических устройств (АЛУ), один или более цифровых процессоров сигналов (ЦПС), один или более микрокомпьютеров, одна или более программируемых пользователем вентильных матриц (ППВМ), одна или более однокристальных систем (SoC), один или более программируемых логических элементов (PLU), один или более микропроцессоров, одна или более специализированных интегральных схем (ASIC), или любых других устройства или устройств, способных отвечать на команды и исполнять их определенным способом.

Если явно не указано иное или как следует из обсуждения, такие термины, как «обработка», или «вычисление», или «расчет», или «определение», или «отображение» и т.п. относятся к действию и процессам компьютерной системы или аналогичному электронному вычислительному устройству, манипулирующему и преобразующему данные, представленные как физические, электронные величины в регистрах и памяти компьютерной системы в другие данные, аналогичным образом представленные как физические величины в памяти или регистрах компьютерной системы или других подобных устройствах хранения, передачи или отображения информации.

В следующем описании иллюстративные варианты осуществления могут быть описаны со ссылкой на действия и символические представления действий (например, в виде блок-схем, диаграмм потока данных, структурных диаграмм, структурных схем и т.д.), которые могут быть реализованы в виде программных модулей или функциональных процессов, включая многократно повторяющиеся последовательности, программы, объекты, структуры данных и т.д., которые выполняют конкретные задачи или реализуют конкретные типа абстрактных данных. Операции могут быть реализованы с использованием существующего оборудования в существующих электронных системах, таких как один или более микропроцессоров, центральных процессорных устройств (ЦПУ), цифровых процессоров сигналов (ЦПС), специализированных интегральных схем (ASIC), SoC, программируемых пользователем вентильных матриц (ППВМ), компьютеров или подобных устройств.

Один или более иллюстративных вариантов осуществления представляет собой (или содержит) аппаратное обеспечение, программно-аппаратное обеспечение, аппаратное обеспечение, исполняющее программное обеспечение, или любую их комбинацию. Такое аппаратное обеспечение может включать в себя один или более микропроцессоров, ЦПУ, SoC, ЦПС, ASIC, ППВМ, компьютеры и т.д., сконфигурированных как машины специального назначения для выполнения функций, описанных в данном документе, а также любых других хорошо известных функций этих элементов. По меньшей мере в некоторых случаях ЦПУ, SoC, ЦПС, ASIC и ППВМ обычно могут упоминаться как схемы обработки, процессоры и/или микропроцессоры.

Хотя процессы могут быть описаны в отношении последовательных операций, многие из операций могут выполняться параллельно, одновременно или совместно. Кроме того, порядок операций может быть изменен. Процесс может быть завершен, когда его операции завершены, но также может включать дополнительные этапы, не включенные в фигуру. Процесс может соответствовать способу, функции, процедуре, подпрограмме, субпрограмме и т.д. Когда процесс соответствует функции, его завершение может соответствовать возврату функции к вызывающей функции или основной функции.

Как раскрыто в настоящем документе, термин «запоминающая среда», «машиночитаемая запоминающая среда» или «энергонезависимая запоминающая машиночитаемая среда» может представлять одно или более устройств для хранения данных, включая постоянное запоминающее устройство (ROM), оперативное запоминающее устройство (RAM), магнитное RAM, память на магнитных сердечниках, носители данных на магнитных дисках, оптические носители данных, устройства флэш-памяти и/или другие материальные машиночитаемые среды для хранения информации. Термин «машиночитаемая среда» может включать, но без ограничения, съемные или несъемные запоминающие устройства, оптические запоминающие устройства и различные другие среды, способные хранить, содержать или переносить команды и/или данные.

Кроме того, по меньшей мере некоторые части иллюстративных вариантов осуществления могут быть реализованы с помощью аппаратного обеспечения, программного обеспечения, программно-аппаратного обеспечения, микропрограммного обеспечения, микрокода, языков описания аппаратных средств или любой их комбинации. При реализации в программном обеспечении, программно-аппаратном обеспечении, микропрограммном обеспечении или микрокоде, программный код или сегменты кода для выполнения необходимых задач могут храниться на машинном или машиночитаемом носителе, таком как постоянный машиночитаемый носитель данных. При реализации в программном обеспечении процессоры, схемы обработки или блоки обработки могут быть запрограммированы на выполнение необходимых задач, тем самым преобразуясь в процессоры специального назначения или компьютеры.

Сегмент кода может представлять процедуру, функцию, субпрограмму, программу, многократно повторяющуюся последовательность, подпрограмму, модуль, программный пакет, класс или любую комбинацию команд, структур данных или программных заявлений. Сегмент кода может быть соединен с другим сегментом кода или аппаратной схемой путем передачи и/или приема информации, данных, аргументов, параметров или содержимого памяти. Информация, аргументы, параметры, данные и т. д. могут быть переданы, пересланы или переданы посредством любого подходящего средства, включая совместное использование памяти, передачу сообщений, передачу маркера, передачу по сети и т. д.

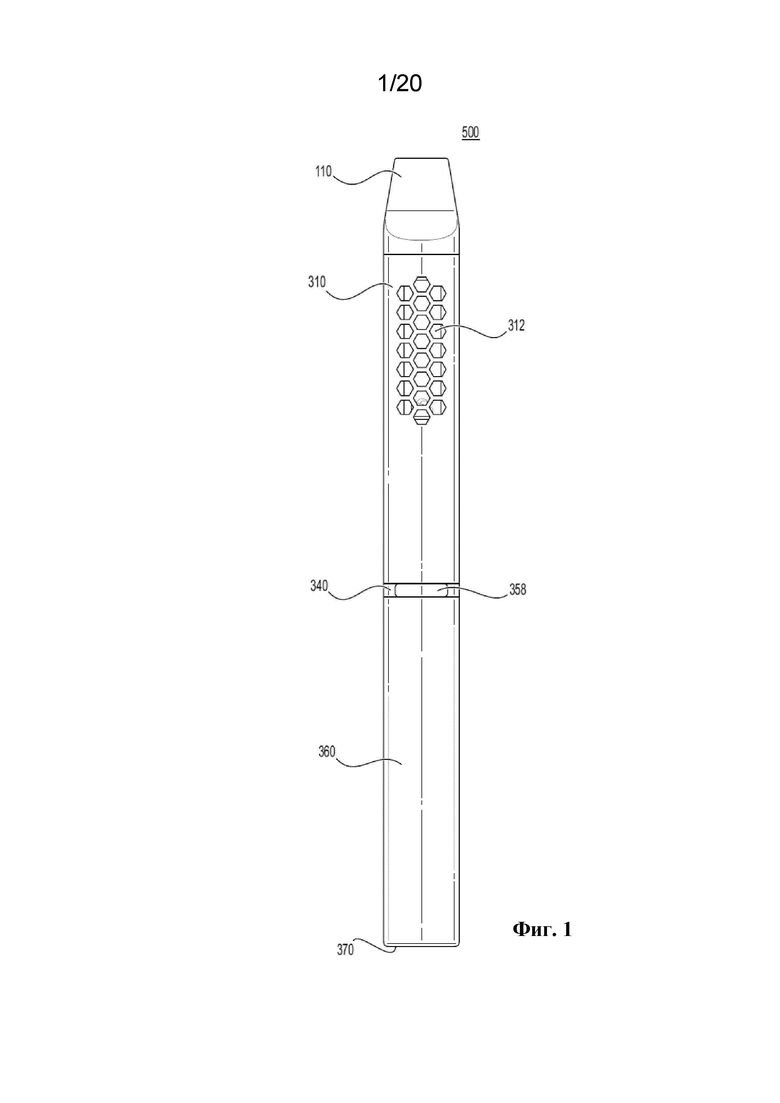

На фиг. 1 показан вид спереди устройства для э-парения никотина согласно иллюстративному варианту осуществления. Ссылаясь на фиг. 1, устройство 500 для э-парения никотина может содержать секцию 310 муфты, выполненную с возможностью приема картриджа 100 для никотина (более подробно рассмотрено ниже относительно фиг. 6). Секция 310 муфты соединена с корпусом 360 секции батареи посредством рифленого соединителя 340. Световод 358 может быть открыт с помощью рифленого соединителя 340 таким образом, что открытая поверхность световода 358 составляет внешнюю поверхность устройство 500 для э-парения никотина. Открытая поверхность световода 358 может также находиться между секцией 310 муфты и корпусом 360 секции батареи. Комбинация по меньшей мере секции 310 муфты и корпуса 360 секции батареи в совокупности может рассматриваться как корпус устройства 500 для э-парения никотина. Когда устройство 500 для э-парения никотина полностью собрано/зацеплено, мундштук 110 расположен на ближнем конце секции 310 муфты, в то время как торцевой колпачок 370 расположен на дальнем конце корпуса 360 секции батареи. Мундштук 110 (часть картриджа 100 для никотина) может иметь сужающуюся форму, так что ширина на его ближнем конце меньше диаметра секции 310 муфты.

Ближний конец и дальний конец устройства 500 для э-парения никотина (и/или его составных частей) также могут называться расположенным дальше по ходу потока концом и расположенным раньше по ходу потока концом соответственно. В частности, в контексте настоящего документа термин «ближний» (и, наоборот, «дальний») используется в отношении взрослого вейпера во время парения, а «расположенный дальше по ходу потока» (и, наоборот, «расположенный раньше по ходу потока») относится к потоку пара никотина.

Секция 310 муфты определяет несколько впускных отверстий 312 для воздуха. Как проиллюстрировано, каждое из впускных отверстий 312 для воздуха может иметь шестиугольную форму и может быть расположено в шахматном порядке таким образом, чтобы напоминать схему в форме соты. Однако следует понимать, что возможны и другие формы и расположения. Например, вместо (или в дополнение) шестиугольной формы впускные отверстия 312 для воздуха могут иметь треугольную, четырехугольную (например, квадратную, ромбовидную), пятиугольную и/или круглую формы. Кроме того, вместо осевого расположения вдоль части длины секции 310 муфты впускные отверстия 312 для воздуха могут быть расположены по окружности вокруг секции 310 муфты. В иллюстративном варианте осуществления устройство 500 для э-парения никотина может содержать по меньшей мере десять общих впускных отверстий 312 для воздуха (например, по меньшей мере двадцать общих впускных отверстий 312 для воздуха).

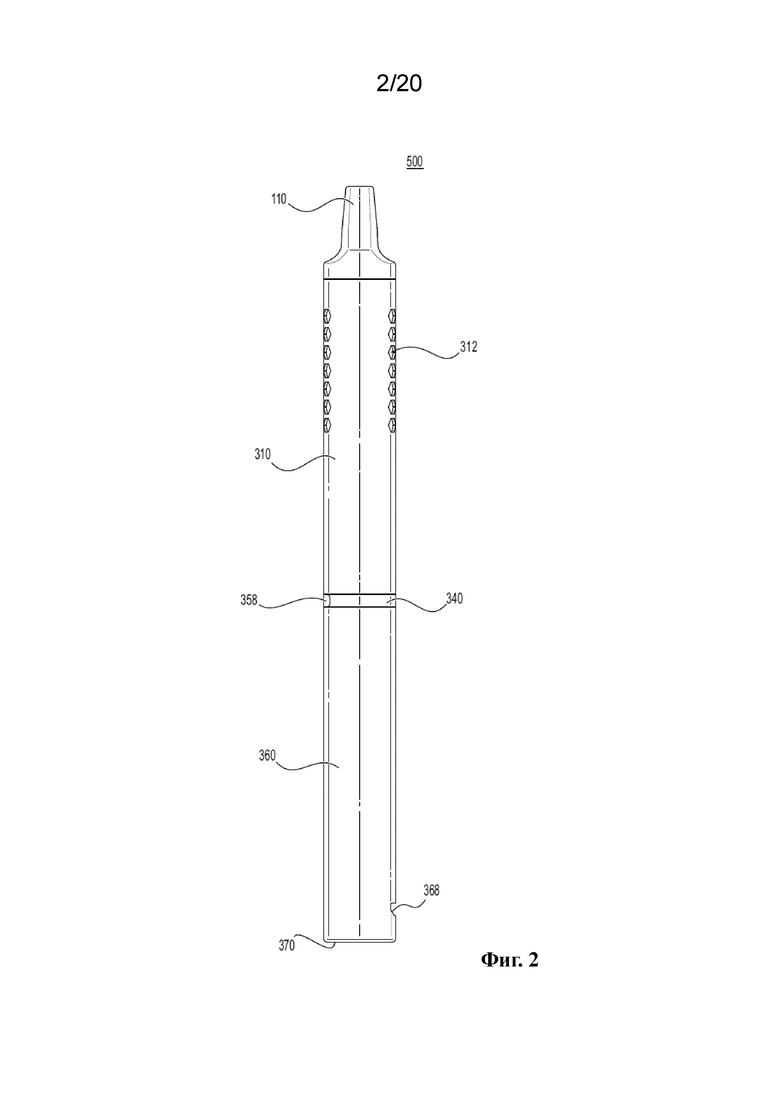

На фиг. 2 показан вид сбоку устройства для э-парения никотина по фиг. 1. Ссылаясь на фиг. 2, противоположные стороны секции 310 муфты могут определять первый массив впускных отверстий 312 для воздуха и второй массив впускных отверстий 312 для воздуха таким образом, что оба массива частично видны при виде сбоку. В иллюстративном варианте осуществления первый массив впускных отверстий 312 для воздуха полностью виден на основании вида спереди секции 310 муфты, как показано на фиг. 1, в то время как второй массив впускных отверстий 312 для воздуха полностью виден на основании вида сзади секции 310 муфты, как показано на фиг. 3, которая обсуждается ниже.

Мундштук 110 может иметь клинообразный или долотообразный внешний вид, основанный на виде сбоку, показанном на фиг. 2. Однако следует понимать, что возможны и другие формы и конфигурации. Например, в одном случае мундштук 110 вместо этого может иметь цилиндрическую форму. В другом случае мундштук 110 может иметь усеченно-коническую форму или форму усеченного конуса.

Порт 368 может быть расположен вблизи дальнего конца корпуса 360 секции батареи таким образом, чтобы быть смежным с торцевым колпачком 370. На виде сбоку, показанном на фиг. 2, порт 368 может быть виден просто как углубление в корпусе 360 секции батареи. В иллюстративном варианте осуществления порт 368 облегчает зарядку и/или передачу информации в/из устройства 500 для э-парения никотина. Порт 368 будет рассмотрен более подробно в связи с фиг. 3.

Световод 358 выполнен с возможностью передачи света, излучаемого по меньшей мере одним внутренним источником света (например, LED), для обеспечения одной или более визуальных индикаций. В частности, свет, передаваемый световодом 358, может визуально уведомлять взрослого вейпера о состоянии устройства 500 для э-парения никотина. Например, визуальные индикации с помощью световода 358 могут включать (но без ограничения) следующую информацию: включено ли устройство 500 для э-парения никотина, генерируется ли пар никотина, разряжена ли батарея, происходит ли зарядка или завершена и/или разряжен или израсходован содержащий никотин готовый состав для пара.

Как упоминается в данном документе, содержащий никотин готовый состав для пара представляет собой материал или комбинацию материалов, которые могут быть преобразованы в пар никотина. Например, содержащий никотин готовый состав для пара может содержать жидкий, твердый и/или гелеобразный состав. Сюда может входить, например и без ограничений, вода, масло, эмульсии, гранулы, растворители, активные ингредиенты, этанол, растительные экстракты, никотин, натуральные или искусственные ароматизаторы, вещества для образования пара, такие как глицерин и пропиленгликоль, и любые другие ингредиенты, которые могут быть подходящими для парения. Во время парения устройство 500 для э-парения никотина приспособлено нагревать содержащий никотин готовый состав для пара для генерирования пара никотина. Пар никотина, содержащий никотин аэрозоль и содержащая никотин дисперсия могут использоваться взаимозаменяемо и относятся к веществу, генерируемому или вырабатываемому посредством раскрытых, заявленных устройств и/или их эквивалентов, при этом такое вещество может содержать никотин. В иллюстративном варианте осуществления устройство 500 для э-парения никотина может рассматриваться как электронная система доставки никотина (Electronic Nicotine Delivery System, ENDS).

Обращаясь снова к фиг. 2, световод 358 может находиться на противоположной стороне устройства 500 для э-парения никотина от порта 368. Однако следует понимать, что иллюстративные варианты осуществления этим не ограничены. Например, в некоторых вариантах осуществления световод 358 может находиться на той же стороне устройства 500 для э-парения никотина, что и порт 368 (например, задняя сторона устройства 500 для э-парения никотина). И наоборот, в других вариантах осуществления порт 368 может находиться на той же стороне устройства 500 для э-парения никотина, что и световод 358 (например, передняя сторона устройства 500 для э-парения никотина).

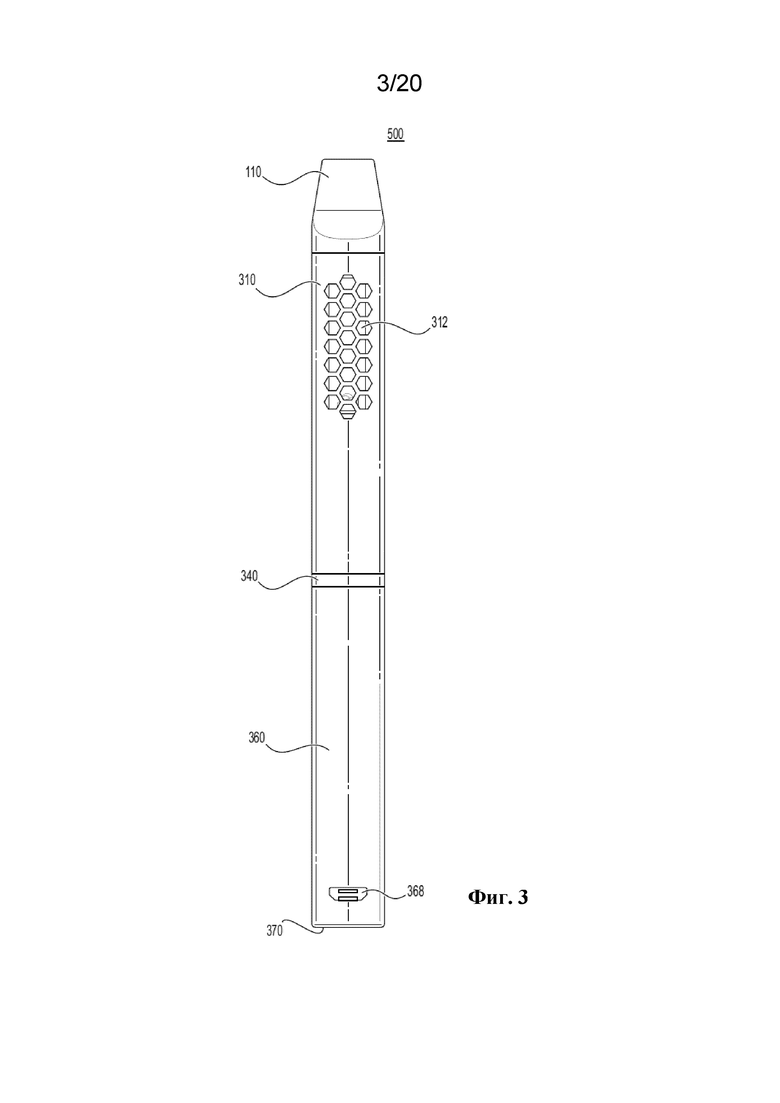

На фиг. 3 показан вид сзади устройства для э-парения никотина по фиг. 1. Ссылаясь на фиг. 3, второй массив впускных отверстий 312 для воздуха на задней стороне устройства 500 для э-парения никотина может быть такой, как описано в связи с первым массивом впускных отверстий 312 для воздуха на передней стороне устройства 500 для э-парения никотина, показанного на фиг. 1. Следовательно, соответствующие описания впускных отверстий 312 для воздуха уже рассмотренные выше, не будут повторяться в целях краткости. Однако, в некоторых вариантах осуществления второй массив впускных отверстий 312 для воздуха на задней стороне устройства 500 для э-парения никотина, показанного на фиг. 3, может отличаться от первого массива впускных отверстий 312 для воздуха на передней стороне устройства 500 для э-парения никотина, показанного на фиг. 1 (или наоборот). Например, вместо трех расположенных в шахматном порядке рядов из семи, восьми и семи впускных отверстий 312 для воздуха на массив, количество рядов и/или количество впускных отверстий 312 для воздуха на массив может быть изменено таким образом, чтобы отделяться от двадцати двух впускных отверстий 312 для воздуха на массив (или сорока четырех общих впускных отверстий 312 для устройства 500 для э-парения никотина).

Порт 368 выполнен с возможностью приема электрического тока (например, через USB/mini-USB/USB-C кабель) от внешнего источника питания для зарядки внутреннего источника питания внутри устройства 500 для э-парения никотина. Кроме того, порт 368 также может быть выполнен с возможностью отправки данных (например, через USB/mini-USB/USB-C-кабель) на другое устройство для э-парения никотина или другое электронное устройство (например, телефон, планшет, компьютер) и/или приема данных с них. Помимо этого, устройство 500 для э-парения никотина может быть выполнено с возможностью осуществления беспроводной связи с другим электронным устройством, таким как телефон, с помощью прикладной программы (приложения), установленной на этом электронном устройстве. В таком случае взрослый вейпер может управлять или иным образом взаимодействовать с устройством 500 для э-парения никотина (например, обнаруживать точное местонахождение устройства для э-парения никотина, проверять информацию об использовании, изменять рабочие параметры) через приложение.

Хотя на фиг. 3 показано, что порт 368 расположен на задней стороне устройства 500 для э-парения никотина, следует понимать, что возможны и другие расположения. Например, в некоторых вариантах осуществления порт 368 может быть расположен вместо этого на передней стороне устройства 500 для э-парения никотина на фиг. 1. Дополнительно, в других вариантах осуществления порт 368 может быть расположен на дальнем конце устройства 500 для э-парения никотина так, чтобы быть доступным через торцевой колпачок 370.

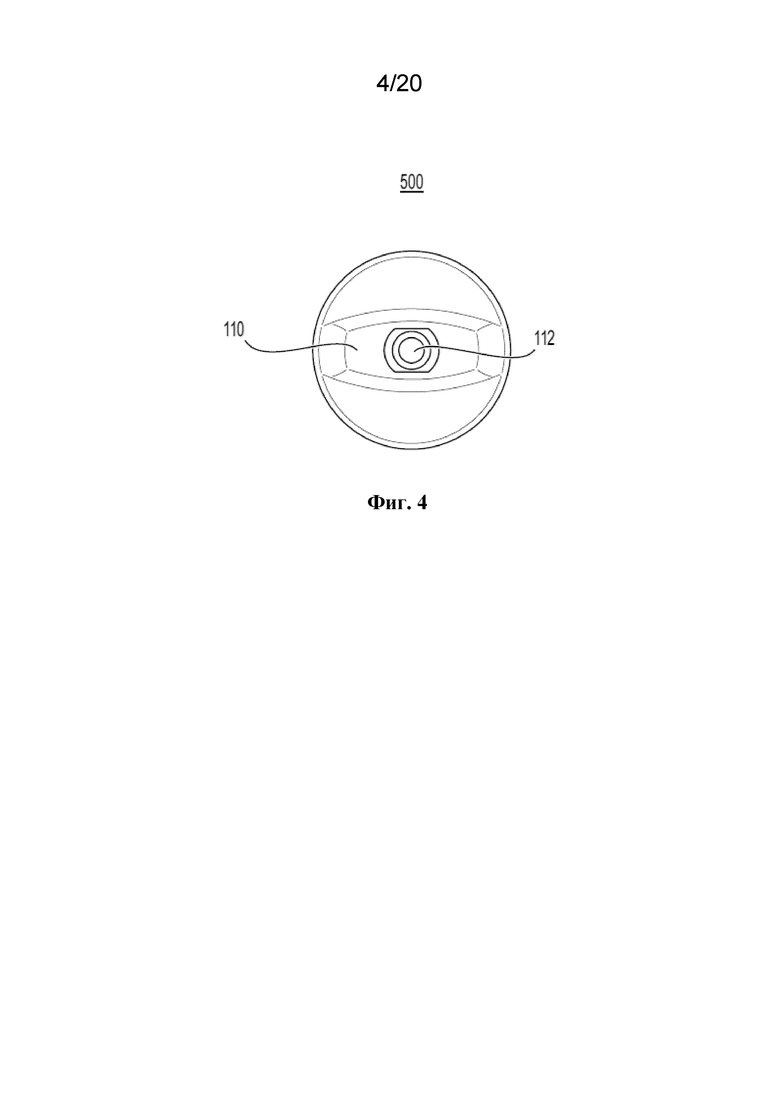

На фиг. 4 показан вид ближнего конца устройства для э-парения никотина по фиг. 1. Ссылаясь на фиг. 4, мундштук 110 определяет выпускное отверстие 112 для пара. Во время парения генерирующийся пар никотина вытягивается из устройства 500 для э-парения никотина через выпускное отверстие 112 для пара. Хотя выпускное отверстие 112 для пара показано по центру таким образом, чтобы совпадать с центральной продольной осью устройства 500 для э-парения никотина, следует понимать, что выпускное отверстие 112 для пара может быть смещено от центра (например, смещено от центральной продольной оси) в некоторых случаях. Дополнительно, хотя на фиг. 4 показано только одно выпускное отверстие 112 для пара, следует понимать, что примеры осуществления этим не ограничиваются. В частности, в некоторых вариантах осуществления мундштук 110 может определять множество выпускных отверстий 112 для пара. Например, мундштук 110 может определять два выпускных отверстия 112 для пара, которые могут проходить параллельно (например, в продольном направлении) или расходящимся образом. В другом случае мундштук 110 может определять три выпускных отверстия 112 для пара. В таком варианте осуществления три выпускных отверстия 112 для пара могут быть выровнены в линейном расположении таким образом, что выпускное отверстие 112 для пара в середине проходит в продольном направлении, в то время как два других выпускных отверстия 112 для пара проходят расходящимся образом. Альтернативно все три выпускных отверстия 112 для пара могут проходить параллельно.

Следует также понимать, что размещение, расположение и количество одного или более выпускных отверстий 112 для пара могут дополнительно варьироваться в зависимости от конфигурации мундштука 110. В частности, в иллюстративных вариантах осуществления, где мундштук 110 имеет цилиндрическую форму или усеченно-коническую форму (вместо уплощенной формы), могут существовать дополнительные варианты размещения, расположения и количества одного или более выпускных отверстий 112 для пара. Например, когда позволяет пространство, вариант осуществления с тремя выпускными отверстиями 112 для пара может иметь треугольное расположение выпускных отверстий 112 для пара. Аналогично, вариант осуществления с четырьмя выпускными отверстиями 112 для пара может иметь треугольное расположение с центральным выпускным отверстием 112 для пара или, альтернативно, четырехугольное (например, квадратное, ромбовидное) расположение. Аналогично, вариант осуществления с большим количеством выпускных отверстий 112 для пара может иметь четырехугольное расположение, пятиугольное расположение, шестиугольное расположение, семиугольное расположение или восьмиугольное расположение, которое может включать или не включать центральное выпускное отверстие 112 для пара.

Как показано на графических материалах, устройство 500 для э-парения никотина может иметь в целом цилиндрическую форму и круглое поперечное сечение. Альтернативно, устройство 500 для э-парения никотина может иметь в целом многогранную форму с многоугольным поперечным сечением. Выбор общей формы устройства 500 для э-парения никотина учитывает различные факторы, включая (но без ограничения) эстетику, функциональность и производственные соображения. Например, вместо цилиндрической формы устройство 500 для э-парения никотина может иметь форму многогранника для обеспечения более современного внешнего вида и/или для предотвращения или уменьшения вероятности нежелательного скручивания (например, конструкция с защитой от скручивания).

Форма многогранника для устройства 500 для э-парения никотина может содержать треугольную призму, куб, пятиугольную призму, шестиугольную призму, семиугольную призму или восьмиугольную призму. С формой, напоминающей треугольную призму, устройство 500 для э-парения никотина может иметь треугольное поперечное сечение (например, форму равностороннего треугольника). С формой, напоминающей куб, устройство 500 для э-парения никотина может иметь квадратное поперечное сечение или прямоугольное поперечное сечение. С формой, напоминающей пятиугольную призму, устройство 500 для э-парения никотина может иметь пятиугольное поперечное сечение. С формой, напоминающей шестиугольную призму, устройство 500 для э-парения никотина может иметь шестиугольное поперечное сечение. С формой, напоминающей семиугольную призму, устройство 500 для э-парения никотина может иметь семиугольное поперечное сечение. С формой, напоминающей восьмиугольную призму, устройство 500 для э-парения никотина может иметь восьмиугольное поперечное сечение.

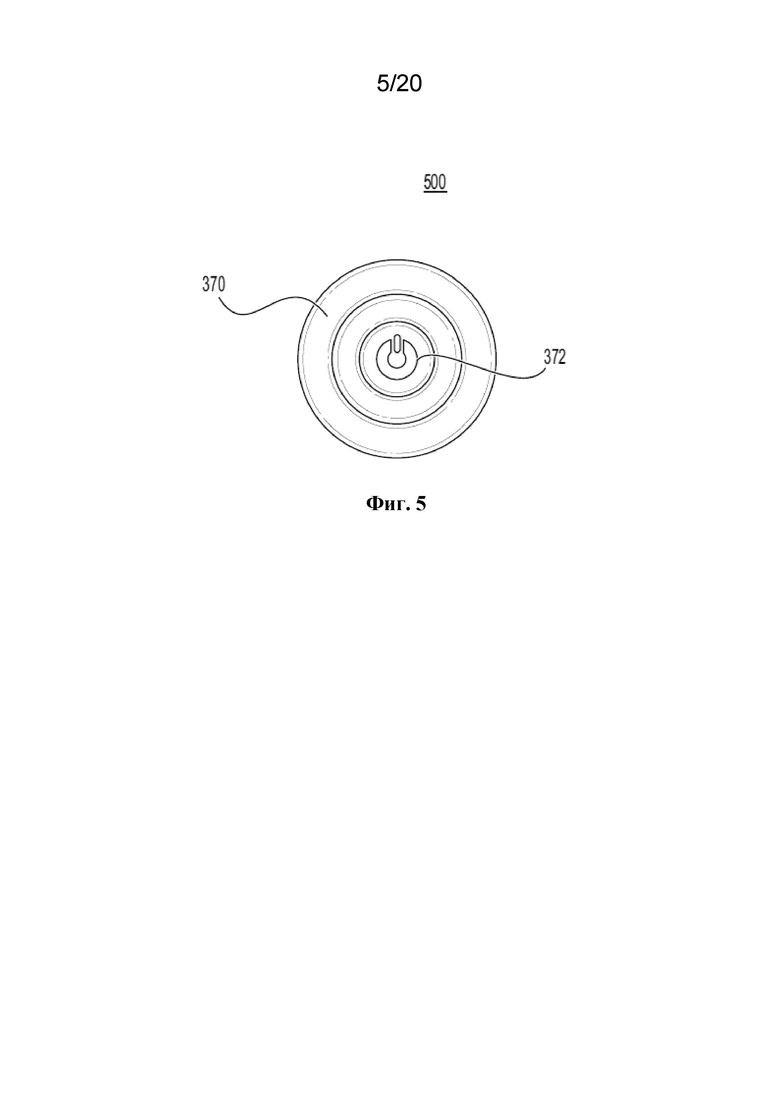

На фиг. 5 показан вид дальнего конца устройства для э-парения никотина по фиг. 1. Ссылаясь на фиг. 5, торцевой колпачок 370 и кнопка 372 расположены на дальнем конце устройства 500 для э-парения никотина. Торцевой колпачок 370 может входить в зацепление с корпусом 360 секции батареи посредством посадки с натягом (которая также может называться посадкой или фрикционной посадкой). Например, внешняя боковая стенка торцевого колпачка 370 может входить в зацепление с соответствующей внутренней боковой стенкой корпуса 360 секции батареи. Дополнительно внешняя боковая стенка торцевого колпачка 370 может быть рифленой для улучшения зацепления. В примере осуществления торцевой колпачок 370 также определяет проем, выполненный с возможностью размещения кнопки 372. В таком случае торцевой колпачок 370 представляет собой неподвижную структуру, в то время как кнопка 372 представляет собой подвижную структуру, которая может перемещаться (например, надавливаться) относительно торцевого колпачка 370.

Кнопка 372 может быть кнопкой включения устройства 500 для э-парения никотина. В частности, при нажатии кнопка 372 может активировать источник питания внутри устройства 500 для э-парения никотина. Хотя кнопка 372 показана как расположенная на дальнем конце устройства 500 для э-парения никотина, следует понимать, что примеры осуществления этим не ограничиваются. Например, в некоторых вариантах осуществления кнопка 372 может быть расположена вместо этого на передней части устройства 500 для э-парения никотина (например, так, чтобы находиться на той же стороне, что и световод 358).

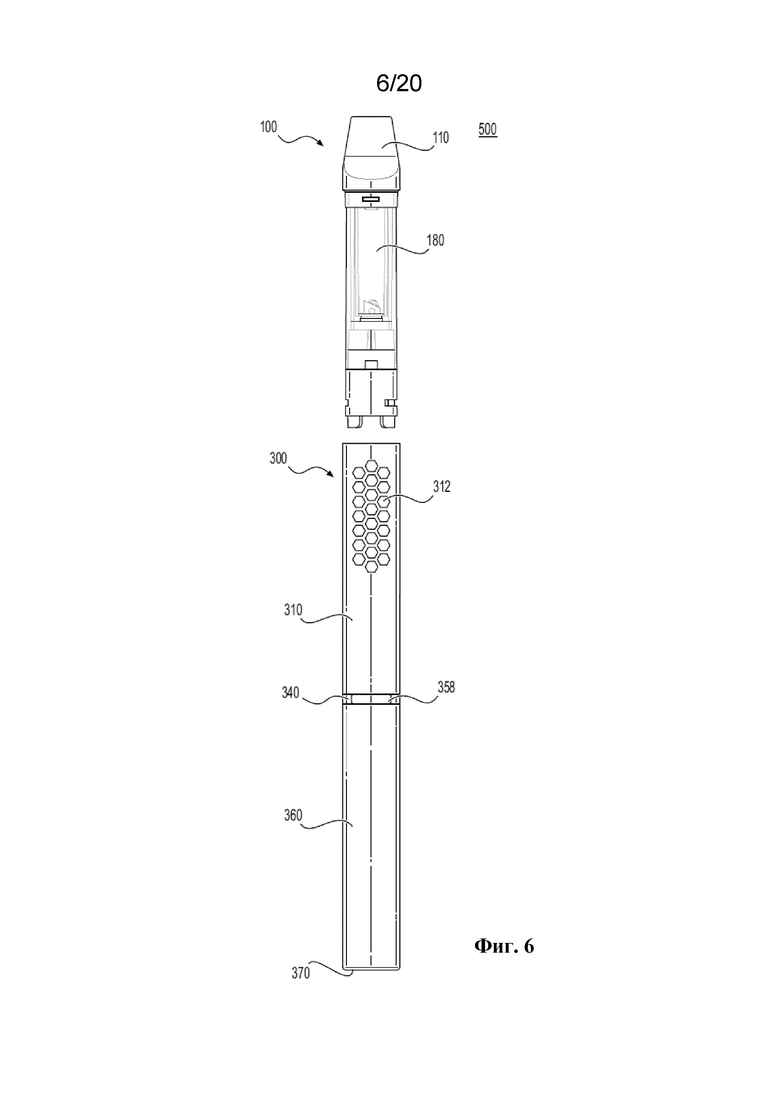

На фиг. 6 показан вид спереди устройства для э-парения никотина, показанного на фиг. 1 когда картридж для никотина и основная часть устройства не зацеплены. Ссылаясь на фиг. 6, устройство 500 для э-парения никотина содержит картридж 100 для никотина и основную часть 300 устройства, при этом основная часть 300 устройства выполнена с возможностью приема картриджа 100 для никотина. Картридж 100 для никотина содержит корпус, выполненный с возможностью хранения содержащего никотин готового состава 180 для пара. Когда картридж 100 для никотина зацеплен с основной частью 300 устройства, большая часть картриджа 100 для никотина может быть скрыта из вида секцией 310 муфты, в то время как мундштук 110 остается видимым (например, как показано на фиг. 1). Содержащий никотин готовый состав 180 для пара внутри картриджа 100 для никотина также может быть виден через основную часть 300 устройства через впускные отверстия 312 для воздуха в секции 310 муфты. Во время парения содержащий никотин готовый состав 180 для пара нагревается для генерирования пара никотина, который выводится из устройства 500 для э-парения никотина посредством мундштука 110.

Картридж 100 для никотина можно рассматривать как расходный материал, который заменяется, как только находящийся в нем содержащий никотин готовый состав 180 для пара израсходуется. Уровень содержащего никотин готового состава 180 для пара в картридже 100 для никотина может быть визуально определен через впускные отверстия 312 для воздуха в секции 310 муфты. В некоторых случаях устройство 500 для э-парения никотина может дополнительно предоставлять уведомление (например, через световод 358), когда содержащий никотин готовый состав 180 для пара в картридже 100 для никотина считается израсходованным. В других случаях устройство 500 для э-парения никотина может также обеспечивать индикацию (например, через световод 358), что существует другое неприемлемое условие. Примеры других неприемлемых условий включают (но без ограничения) плохое электрическое соединение и/или неавторизованный картридж для никотина или авторизованный картридж для никотина, который больше не считается подходящим для вейпинга (например, прошло слишком много времени, например, год, с тех пор, как впервые произошло парение с картриджем для никотина).

Форма основной части 300 устройства может соответствовать форме картриджа 100 для никотина (например, обычно цилиндрическая форма как для основной части 300 устройства, так и для картриджа 100 для никотина). Однако в других случаях форма основной части 300 устройства может отличаться от формы картриджа 100 для никотина. Например, картридж 100 для никотина может иметь цилиндрическую форму, в то время как основная часть 300 устройства может иметь одну из разных форм, описанных в данном документе (например, кубовидную форму) или наоборот. Следовательно, устройство 500 для э-парения никотина может иметь общую форму (на которую в первую очередь влияет основная часть 300 устройства), которая отличается от формы картриджа 100 для никотина.

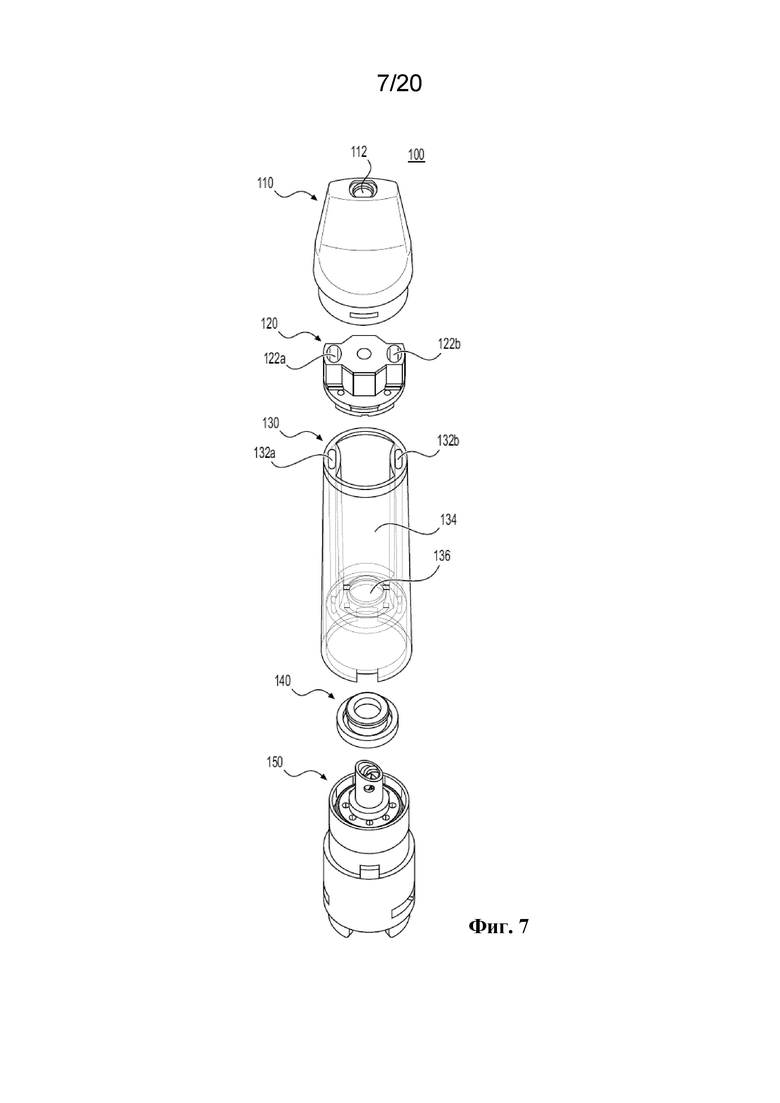

На фиг. 7 показан покомпонентный вид картриджа для никотина по фиг. 6. Ссылаясь на фиг. 7, картридж 100 для никотина содержит мундштук 110, первое уплотнение 120, резервуар 130, второе уплотнение 140 и испаритель 150. Резервуар 130 определяет резервуар 134, выполненный с возможностью хранения содержащего никотин готового состава 180 для пара, когда картридж 100 для никотина собран. Кроме того, боковая стенка резервуара 130 может определять по меньшей мере один проходящий через нее канал для пара. Как показано, боковая стенка резервуара 130 определяет каналы 132a и 132b для пара (которые также могут называться первым каналом 132a для пара и вторым каналом 132b для пара). В иллюстративном варианте осуществления каналы 132a и 132b для пара могут быть определены в пределах противоположных сторон боковой стенки резервуара 130 (например, диаметрально противоположных) таким образом, что резервуар 134 находится между каналами 132a и 132b для пара. Каналы 132a и 132b для пара также могут быть параллельны друг другу и продольной оси резервуара 130. Резервуар 130 может быть выполнен из прозрачного материала, позволяющего просматривать содержимое в нем (например, содержащий никотин готовый состав 180 для пара).

Первое уплотнение 120 и второе уплотнение 140 выполнены с возможностью уплотнения или закрытия резервуара 134. Первое уплотнение 120 определяет прорези 122a и 122b (которые также могут называться первой прорезью 122a и второй прорезью 122b). В результате, когда первое уплотнение 120 входит в зацепление с резервуаром 130 для уплотнения ближней стороны резервуара 134, прорези 122a и 122b будут выровнены с каналами 132a и 132b для пара, соответственно. При таком зацеплении пар никотина, генерируемый испарителем 150 во время парения, может перемещаться вверх по каналам 132a и 132b для пара и через прорези 122a и 122b, соответственно, к мундштуку 110 и из выпускного отверстия 112 для пара. Когда картридж 100 для никотина собран, первое уплотнение 120 может быть скрыто из вида мундштуком 110 (который также входит в зацепление с резервуаром 130). Дополнительно, первое уплотнение 120 может быть выполнено из упругого материала конструкции (например, силикона) или содержать его.

Второе уплотнение 140 выполнено с возможностью зацепления с резервуаром 130 для уплотнения дальней стороны резервуара 134. В частности, второе уплотнение 140 выполнено с возможностью уплотнения дальней стороны резервуара 134 путем закрытия проема 136 резервуара 130. В иллюстративном варианте осуществления второе уплотнение 140 выполнено из упругого материала (например, силикона) и содержит головную часть, часть основной части и сужающуюся часть между головной частью и частью основной части. Диаметр головной части второго уплотнения 140 больше диаметра проема 136 и меньше диаметра части основной части второго уплотнения 140, в то время как диаметр сужающейся части второго уплотнения 140 может соответствовать диаметру проема 136. В результате, когда головная часть второго уплотнения 140 проталкивается через проем 136 в резервуаре 130, сужающаяся часть второго уплотнения 140 может быть упруго помещена в проеме 136 непроницаемым для жидкости образом, в то время как головная часть второго уплотнения 140 находится внутри резервуара 134, а часть основной части второго уплотнения 140 находится снаружи резервуара 134. В таком случае захватывая противоположные поверхности резервуара 130, определяющие проем 136, головная часть и часть основной части второго уплотнения 140 могут способствовать обеспечению того, чтобы второе уплотнение 140 обеспечивало желаемое уплотнение при сохранении его надлежащего размещения.

Следовательно, первое уплотнение 120 и второе уплотнение 140 выполнены с возможностью соединения с резервуаром 130 таким образом, что резервуар 134 уплотнен и изолирован от каналов 132a и 132b для пара. Комбинация первого уплотнения 120, резервуара 130 и второго уплотнения 140 также может в совокупности называться корпусом картриджа 100 для никотина. В иллюстративном варианте осуществления второе уплотнение 140 может быть выполнено в виде прокалываемой структуры, которая полностью покрывает проем 136 в резервуаре 130 (когда оно находится в непроколотом/непробитом состоянии). В таком варианте осуществления резервуар 134 может оставаться уплотненным до тех пор, пока испаритель 150 не будет принят резервуаром 130 и зацеплен с ним (например, во время сборки, перед испарением) таким образом, что кончик испарителя 150 пробивает второе уплотнение 140 и проходит через проем 136 в резервуар 134 для доступа к содержащему никотин готовому составу 180 для пара (например, как показано на фиг. 6).

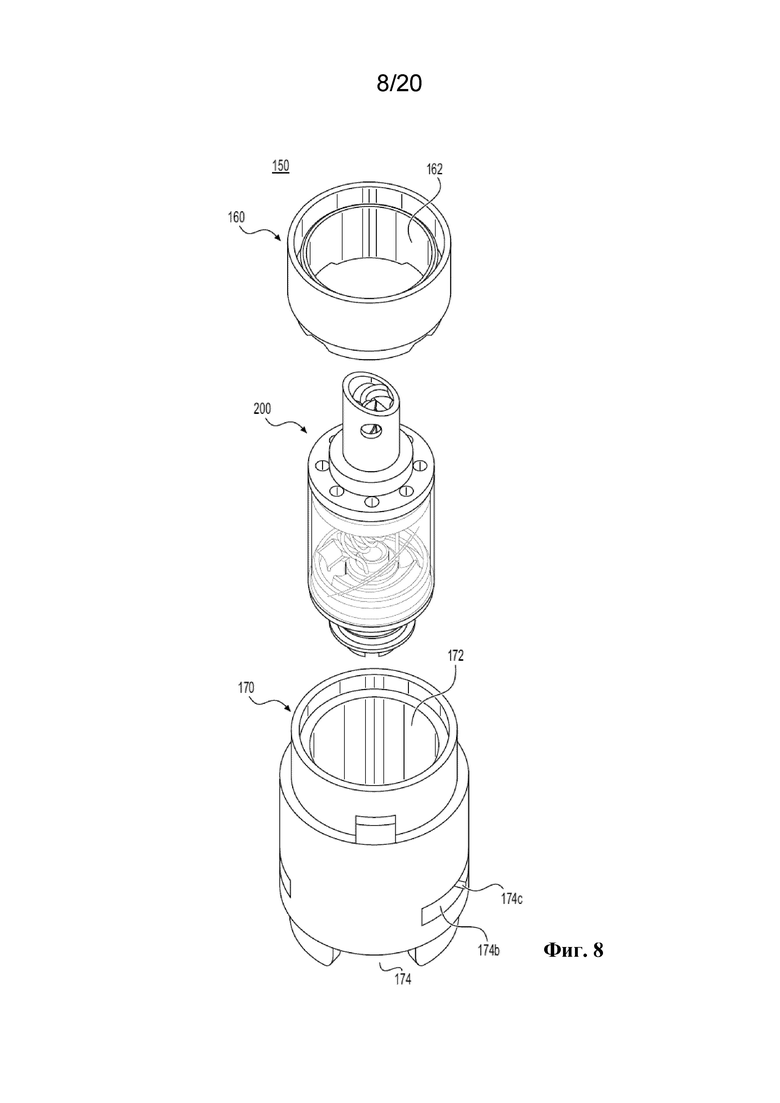

На фиг. 8 показан первый покомпонентный вид испарителя, показанного по фиг. 7. На фиг. 9 показан второй покомпонентный вид испарителя, показанного по фиг. 7. Ссылаясь на фиг. 8-9, испаритель 150 содержит испарительный модуль 200, который может удерживаться по меньшей мере частично внутри обжимного кольца 160 и байонетного соединителя 170. Обжимное кольцо 160 определяет проем 162, выполненный с возможностью размещения испарительного модуля 200. Аналогично, байонетный соединитель 170 определяет проем 172, выполненный с возможностью приема испарительного модуля 200. Когда испаритель 150 собран, обжимное кольцо 160 войдет в зацепление с байонетным соединителем 170, чтобы окружить и удерживать испарительный модуль 200. Дополнительно кончик или пробивающая часть испарительного модуля 200 будет выступать за кромку обжимного кольца 160, в то время как остальная часть испарительного модуля 200 будет по существу или полностью скрыта из вида в байонетном соединителе 170 в зависимости от угла. В иллюстративном варианте осуществления испарительный модуль 200 может удерживаться обжимным кольцом 160 и байонетным соединителем 170 внутри него посредством посадки с натягом.

Байонетный соединитель 170 (который является частью испарителя 150 и, следовательно, частью картриджа 100 для никотина) облегчает соединение между картриджем 100 для никотина и основной частью 300 устройства. Как показано на фиг. 8-9, байонетный соединитель 170 определяет пару пазов 174, каждый из которых выполнен с возможностью приема соответствующего элемента зацепления. Каждый из пазов 174 содержит продольную часть 174a и окружную часть 174b. Дополнительно окружная часть 174b может содержать канавку 174c, чтобы помочь удерживать соответствующий элемент зацепления. Установление байонетного соединения между картриджем 100 для никотина и основной частью 300 устройства будет обсуждаться в данном документе более подробно.

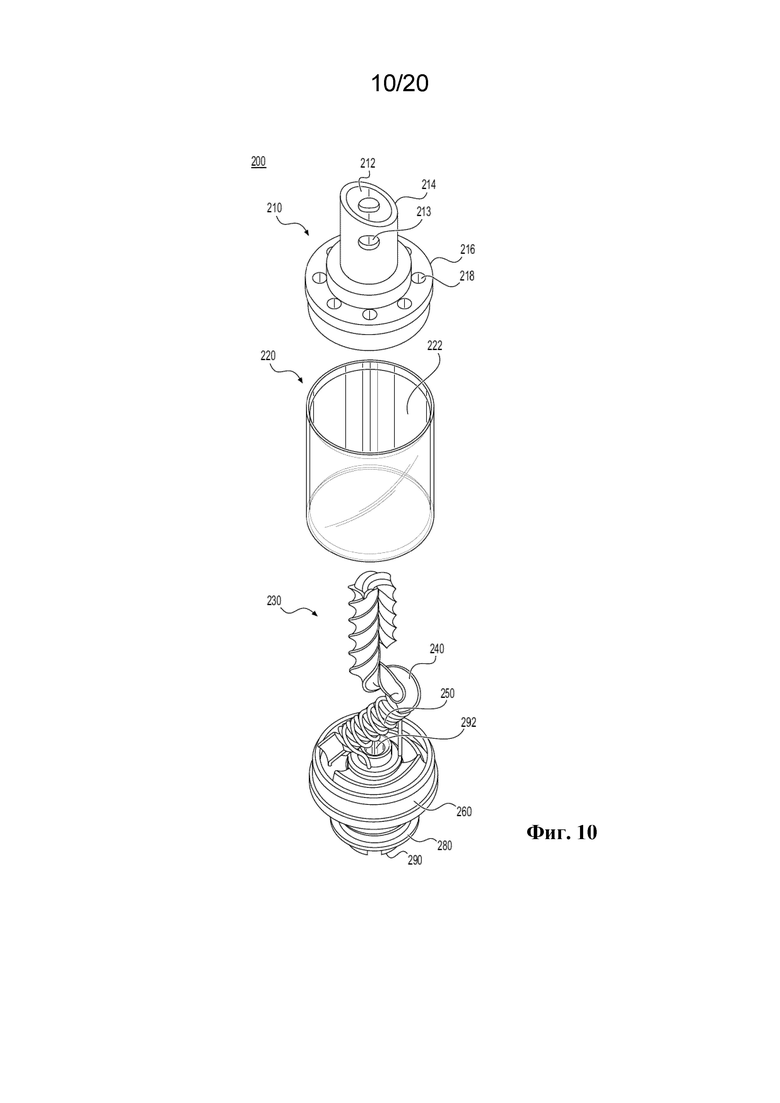

На фиг. 10 показан покомпонентный вид испарительного модуля по фиг. 8. На фиг. 11 показан покомпонентный вид испарительного модуля по фиг. 9. Ссылаясь на фиг. 10-11, испарительный модуль 200 содержит крышку 210 первого модуля, корпус 220 модуля и сборочный узел 230 нагревателя и фитиля. Корпус 220 модуля определяет камеру 222, которая также может называться нагревательной камерой или испарительной камерой. В иллюстративном варианте осуществления корпус 220 модуля может быть выполнен из прозрачного материала для обеспечения возможности просмотра содержимого внутри камеры 222. Крышка 210 первого модуля выполнена с возможностью зацепления с ближним концом корпуса 220 модуля. Сборочный узел 230 нагревателя и фитиля выполнен с возможностью зацепления с противоположным дальним концом корпуса 220 модуля. Таким образом, открытые концы корпуса 220 модуля могут быть ограничены (например, покрыты) крышкой 210 первого модуля и сборочным узлом 230 нагревателя и фитиля.

Крышка 210 первого модуля содержит колпачковую часть 216 и пробивающую часть 214, выступающую из колпачковой части 216. Колпачковая часть 216 крышки 210 первого модуля определяет множество прорезей 218, которые могут быть равномерно разнесены друг от друга и расположены по кругу вокруг пробивающей части 214. В иллюстративном варианте осуществления колпачковая часть 216 определяет восемь прорезей 218. Однако следует понимать, что количество, форма и/или расположение прорезей 218 в колпачковой части 216 могут быть изменены соответствующим образом для достижения желаемого прохождения аэрозоля через них из камеры 222. Например, альтернативно колпачковая часть 216 может определять только две прорези 218, причем каждая имеет удлиненную форму и расположена диаметрально противоположным образом, чтобы быть совмещенной с каналами 132a и 132b для пара в резервуаре 130, когда испаритель 150 входит в зацепление с резервуаром 130. Что касается сборки испарительного модуля 200, то колпачковая часть 216 крышки 210 первого модуля имеет внешнюю боковую поверхность, выполненную с возможностью зацепления с соответствующей внутренней боковой поверхностью корпуса 220 модуля.

Пробивающая часть 214 определяет проходное отверстие 212, которое может проходить в продольном направлении через крышку 210 первого модуля. Например, проходное отверстие 212 в пробивающей части 214 может совпадать с центральной продольной осью крышки 210 первого модуля. Кроме того, пробивающая часть 214 определяет перфорации 213 в своей боковой стенке. Перфорации 213 можно рассматривать как проходящие поперечно через пробивающую часть 214 так, чтобы быть ортогональными проходному отверстию 212. Хотя пара перфораций 213 проиллюстрирована на фиг. 10, следует понимать, что примеры осуществления этим не ограничиваются. Например, пробивающая часть 214 может вместо этого определять другое количество (например, три, четыре) перфорации 213 в своей боковой стенке. Кроме того, пробивающая часть 214 может иметь наклонную ближнюю поверхность, которая сужается к заостренному концу или кончику, чтобы облегчить вставку пробивающей части 214 через второе уплотнение 140, через проем 136 в резервуаре 130 и в резервуар 134. Когда испаритель 150 находится в сообщении по текучей среде с резервуаром 134, содержащий никотин готовый состав 180 для пара поступает в испарительный модуль 200 через проходное отверстие 212 и/или перфорации 213 в пробивающей части 214.

Сборочный узел 230 нагревателя и фитиля содержит крышку 260 второго модуля, которая может функционировать в качестве основания или опоры для других частей сборочного узла 230 нагревателя и фитиля. В результате другие части сборочного узла 230 нагревателя и фитиля могут быть установлены или закреплены на крышке 260 второго модуля интегрированным образом. В иллюстративном варианте осуществления крышка 260 второго модуля может быть образована из проводящего материала. Например, проводящий материал может содержать сталь (например, нержавеющую сталь 304). Что касается сборки испарительного модуля 200, то крышка 260 второго модуля имеет внешнюю боковую поверхность, выполненную с возможностью зацепления с соответствующей внутренней боковой поверхностью корпуса 220 модуля.

Сборочный узел 230 нагревателя и фитиля дополнительно содержит фитиль 240, выполненный с возможностью вытягивания или транспортировки содержащего никотин готового состава 180 для пара из резервуара 134 в испарительный модуль 200. Фитиль 240 может представлять собой волокнистую структуру с порами/пустотами, предусмотренными для капиллярного действия. В иллюстративной варианте осуществления фитиль 240 может иметь шнуровидную форму, при этом нити волокна заплетены, скручены и/или сплетены вместе. Когда испарительный модуль 200 собран, ближняя часть фитиля 240 может проходить в крышку 210 первого модуля, в то время как дальняя часть фитиля 240 может поддерживаться/удерживаться крышкой 260 второго модуля.

Например, ближняя часть фитиля 240 может быть расположена внутри пробивающей части 214 крышки 210 первого модуля таким образом, чтобы по существу занимать проходное отверстие 212 (например, фиг. 8), тем самым помогая регулировать подачу содержащего никотин готового состава 180 для пара из резервуара 134. В результате может быть уменьшена или предотвращена возможность избыточного поступления содержащего никотин готового состава 180 для пара в камеру 222 (посредством проходного отверстия 212 и/или перфораций 213). Вместо этого содержащий никотин готовый состав 180 для пара может втягиваться в камеру 222 по существу по мере необходимости. В частности, когда содержащий никотин готовый состав 180 для пара внутри фитиля 240 нагревается для генерирования пара никотина (и, следовательно, расходуется) во время парения, фитиль 240 будет вытягивать дополнительный содержащий никотин готовый состав 180 для пара из резервуара 134 для наполнения содержащего никотин готового состава 180 для пара, израсходованного в фитиле 240. Содержащий никотин готовый состав 180 для пара из резервуара 134 может поступать в крышку 210 первого модуля через проходное отверстие 212 и/или перфорации 213 перед втягиванием в фитиль 240 посредством капиллярного действия. С другой стороны, когда парение не происходит, втягивание содержащего никотин готового состава 180 для пара из резервуара 134 фитилем 240 может замедлиться или прекратиться, как только фитиль 240 будет насыщен. Кроме того, просачивание содержащего никотин готового состава 180 для пара в прорези 218 может быть уменьшено или предотвращено за счет зацепления крышки 210 первого модуля и второго уплотнения 140.

Встроенный нагреватель-термопара 250 расположен таким образом, чтобы находиться в тепловом контакте с фитилем 240. Устройство 500 для э-парения никотина сконфигурировано таким образом, что встроенный нагреватель-термопара 250 будет активироваться во время парения для нагрева содержащего никотин готового состава 180 для пара в фитиле 240 для генерирования пара никотина. Встроенный нагреватель-термопара 250 может быть разработан для подвергания джоулеву нагреву (который также известен как омический/резистивный нагрев) при подаче на него электрического тока. Говоря более подробно, встроенный нагреватель-термопара 250 может быть образован из проводников (резистивных материалов) и выполнен с возможностью создания тепла при прохождении через него электрического тока. Электрический ток может подаваться от источника питания (например, батареи) внутри основной части 300 устройства.

В иллюстративном варианте осуществления встроенный нагреватель-термопара 250 выполнен в виде спирального витка, который оборачивается (например, по спирали) вокруг фитиля 240. Например, встроенный нагреватель-термопара 250 может оборачиваться вокруг нижней части фитиля 240 (например, вокруг части фитиля 240, не выступающей в пробивающую часть 214). Дополнительно, в таком случае встроенный нагреватель-термопара 250 может быть ориентирован таким образом, что ось его спирали находится под углом (например, ни параллельным, ни ортогональным) относительно продольной оси испарительного модуля 200. Встроенный нагреватель-термопара 250 будет обсуждаться в данном документе более подробно.

Как показано на фиг. 11, первый электрический контакт 270 может быть расположен на стороне, расположенной раньше по ходу потока крышки 260 второго модуля. В собранном виде дальний конец крышки 260 второго модуля проходит через проем, определенный первым электрическим контактом 270. В иллюстративном варианте осуществления первый электрический контакт 270 выполнен в виде шайбы волнистой или волнообразной формы. Первый электрический контакт 270 может быть покрыт позолотой. Например, первый электрический контакт 270 может иметь внутреннюю часть (нижележащую структуру), образованную из стали (например, пружинной стали), и внешнюю часть, образованную из золота (например, в виде нанесенного слоя).

Второй электрический контакт 290 может быть расположен на дальнем конце сборочного узла 230 нагревателя и фитиля, проходя при этом через первый электрический контакт 270 и крышку 260 второго модуля. В иллюстративном варианте осуществления второй электрический контакт 290 может быть покрыт позолотой. Например, второй электрический контакт 290 может иметь внутреннюю часть (нижележащую структуру), образованную из латуни и внешнюю часть, образованную из золота (например, в виде нанесенного слоя). Второй электрический контакт 290 также определяет проход 292, который пропускает поток воздуха в камеру 222.

Когда сборочный узел 230 нагревателя и фитиля собран, первый конец встроенного нагревателя-термопары 250 может быть электрически соединен с крышкой 260 второго модуля/первым электрическим контактом 270, в то время как второй конец встроенного нагревателя-термопары 250 может быть электрически соединен со вторым электрическим контактом 290. Изолятор 280 электрически изолирует второй электрический контакт 290 от крышки 260 второго модуля/первого электрического контакта 270. В иллюстративном варианте осуществления изолятор 280 выполнен в виде прокладки, имеющей форму оболочки, которая принимает второй электрический контакт 290 и проходит через крышку 260 второго модуля/первого электрического контакта 270. Дополнительно, в таком случае первый конец встроенного нагревателя-термопары 250 может быть закреплен между крышкой 260 второго модуля и изолятором 280, в то время как второй конец встроенного нагревателя-термопары 250 может быть закреплен между изолятором 280 и вторым электрическим контактом 290.

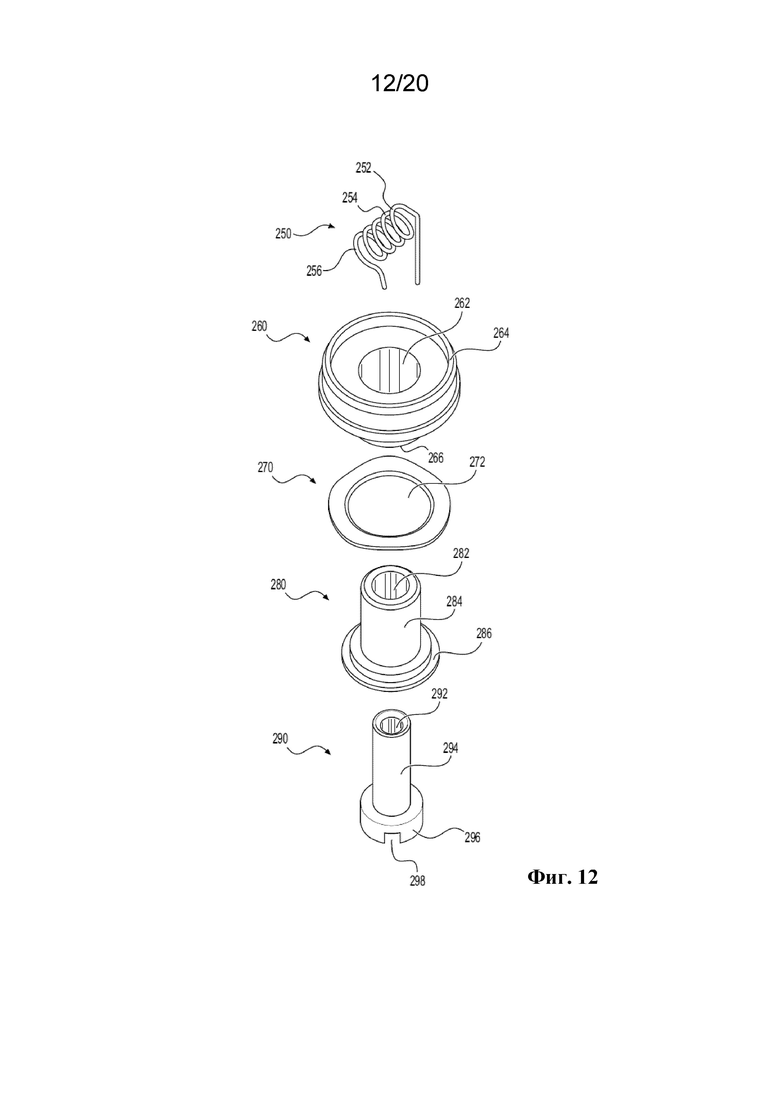

На фиг. 12 показан покомпонентный вид сборочного узла нагревателя по фиг. 10. На фиг. 13 показан покомпонентный вид сборочного узла нагревателя по фиг. 11. В частности, сборочный узел нагревателя представляет собой сборочный узел 230 нагревателя и фитиля без фитиля 240. Ссылаясь на фиг. 12-13, встроенный нагреватель-термопара 250 содержит первый сегмент 252 и второй сегмент 256. Первый сегмент 252 и второй сегмент 256 соединены в месте соединения 254 (которое также может называться «горячий» спай). Дополнительно первый сегмент 252 изготовлен из первого сплава, а второй сегмент 256 изготовлен из второго сплава (который отличается от первого сплава).

В иллюстративном варианте осуществления, где встроенный нагреватель-термопара 250 выполнен в виде спиральной структуры (которая обернута вокруг фитиля 240), спиральная структура содержит множество витков. В таком случае множество витков содержит по меньшей мере один виток, соответствующий первому сегменту 252, и по меньшей мере один виток, соответствующий второму сегменту 256. В результате по меньшей мере один виток первого сегмента 252 изготовлен из первого сплава и по меньшей мере один виток второго сегмента 256 изготовлен из второго сплава. Дополнительно по меньшей мере один виток из первого сплава может быть присоединен сваркой к по меньшей мере одному витку из второго сплава в месте соединения 254.

Множество витков встроенного нагревателя-термопары 250 может быть выполнено в виде пяти-десяти полных витков (например, от шести до девяти полных витков). Например, первый сегмент 252 встроенного нагревателя-термопары 250 может содержать один виток из первого сплава, а второй сегмент 256 может содержать пять витков из второго сплава. Альтернативно первый сегмент 252 встроенного нагревателя-термопары 250 может содержать два витка из первого сплава, а второй сегмент 256 может содержать четыре витка из второго сплава.

В отношении ориентации испарительный модуль 200 можно рассматривать как содержащий корпус, имеющий первую продольную ось, и спиральную структуру встроенного нагревателя-термопары 250 можно рассматривать как имеющую вторую продольную ось, пересекающую первую продольную ось с образованием непрямого (т.е. отличного от 90 градусов) угла. В таком случае по меньшей мере один виток первого сегмента 252 (который изготовлен из первого сплава) находится дальше по ходу потока от по меньшей мере одного витка второго сегмента 256 (который изготовлен из второго сплава).

Согласно иллюстративному варианту осуществления, первый сплав представляет собой никель-алюминиевый сплав и второй сплав представляет собой никель-хромовый сплав. Например, никель-алюминиевый сплав может содержать 95 процентов никеля и 2 процента алюминия (например, Алюмель), и никель-хромовый сплав может содержать 90 процентов никеля и 10 процентов хрома (например, Хромель). Что касается физических свойств, то первый сплав имеет первое удельное электрическое сопротивление и первую теплопроводность, и второй сплав имеет второе удельное электрическое сопротивление и вторую теплопроводность. В иллюстративном варианте осуществления первое удельное электрическое сопротивление меньше, чем второе удельное электрическое сопротивление, и первая теплопроводность больше, чем вторая теплопроводность. Дополнительно встроенный нагреватель-термопара 250 может иметь коэффициент Зеебека приблизительно от 35 до 75 мкВ/°C (например, 41 мкВ/°C, 50 мкВ/°C, 68 мкВ/°C). Кроме того, встроенный нагреватель-термопара 250 может иметь общее сопротивление приблизительное от 0,5 до 3,5 Ω (например, 1 Ω).

Как указано выше, встроенный нагреватель-термопара 250 может быть разработан для подвергания джоулеву нагреву (который также известен как омический/резистивный нагрев) при подаче на него электрического тока. Кроме того, встроенный нагреватель-термопара 250 имеет первый сегмент 252 из первого сплава, который соединен со вторым сегментом 256 из второго сплава (который отличается от первого сплава) в месте соединения 254. В результате несходных сплавов и связанного с ними термоэлектрического эффекта создается напряжение, когда место соединения 254 испытывает изменение температуры (например, такое, как при джоулевом нагреве для генерирования пара никотина). Это напряжение зависит от температуры и, следовательно, может быть использовано для определения температуры на месте соединения 254. Например, взаимосвязь между напряжением и температурой может быть определена на основе эмпирических исследований и сохранена в таблице поиска (LUT). Таким образом, встроенный нагреватель-термопара 250 может функционировать и как нагреватель, и как термопара.

Крышка 260 второго модуля определяет проем 262 и имеет ближнюю кромку 264 и дальнюю кромку 266 вокруг проема 262. Как показано на графических материалах, окружность ближней кромки 264 может быть больше, чем окружность дальней кромки 266. Ближняя кромка 264 крышки 260 второго модуля может способствовать удержанию дальней части фитиля 240 и/или содержать небольшое количество содержащего никотин готового состава 180 для пара, который может просачиваться из него. Кроме того, внешний край ближней кромки 264 может быть скошен для облегчения зацепления с корпусом 220 модуля.

Первый электрический контакт 270 определяет проем 272 и имеет кольцевую форму, которая может также быть волнообразной. Во время сборки первый электрический контакт 270 зацеплен с крышкой 260 второго модуля так, что дальняя кромка 266 крышки 260 второго модуля проходит через проем 272 в первом электрическом контакте 270. В результате, при сборке первый электрический контакт 270 может быть расположен напротив нижней стороны крышки 260 второго модуля (например, посредством посадки с натягом на дальнюю кромку 266).

Изолятор 280 содержит часть 284 оболочки и часть 286 фланца, а также определяет проходящий через них проем 282. Во время сборки изолятор 280 вставляется через крышку 260 второго модуля (а также через первый электрический контакт 270) таким образом, что внешняя боковая стенка части 284 оболочки входит в зацепление с боковой стенкой проема 262 в крышке 260 второго модуля. Кроме того, при сборке фланцевая часть 286 изолятора 280 может примыкать к дальней кромке 266 крышки 260 второго модуля.

Второй электрический контакт 290 содержит часть 294 в виде стержня и базовую часть 296, а также определяет проходящий через них проход 292. При сборке второй электрический контакт 290 проходит через проем 282 в изоляторе 280 (а также через первый электрический контакт 270 и крышку 260 второго модуля) таким образом, что проход 292 во втором электрическом контакте 290 ведет к камере 222 в испарительном модуле 200. Дополнительно базовая часть 296 второго электрического контакта 290 может примыкать к фланцевой части 286 изолятора 280. Как указано выше, изолятор 280 электрически изолирует второй электрический контакт 290 от крышки 260 второго модуля/первого электрического контакта 270. Кроме того, базовая часть 296 также определяет канавку 298, которая проходит перпендикулярно продольной оси второго электрического контакта 290. В иллюстративном варианте осуществления и как будет обсуждаться в данном документе более подробно, канавка 298 в базовой части 296 выполнена с возможностью обеспечения доступа для поступающего воздуха для входа в проход 292 во втором электрическом контакте 290, когда картридж 100 для никотина входит в зацепление с основной частью 300 устройства.

В сборочном узле нагревателя первый конец, соответствующий первому сегменту 252 встроенного нагревателя-термопары 250, может быть электрически соединен с крышкой 260 второго модуля/первым электрическим контактом 270, в то время как второй конец, соответствующий второму сегменту 256 встроенного нагревателя-термопары 250, может быть электрически соединен со вторым электрическим контактом 290. В частности, первый конец, соответствующий первому сегменту 252 встроенного нагревателя-термопары 250, может быть закреплен между крышкой 260 второго модуля и изолятором 280, в то время как второй конец, соответствующий второму сегменту 256 встроенного нагревателя-термопары 250, может быть закреплен между изолятором 280 и вторым электрическим контактом 290.

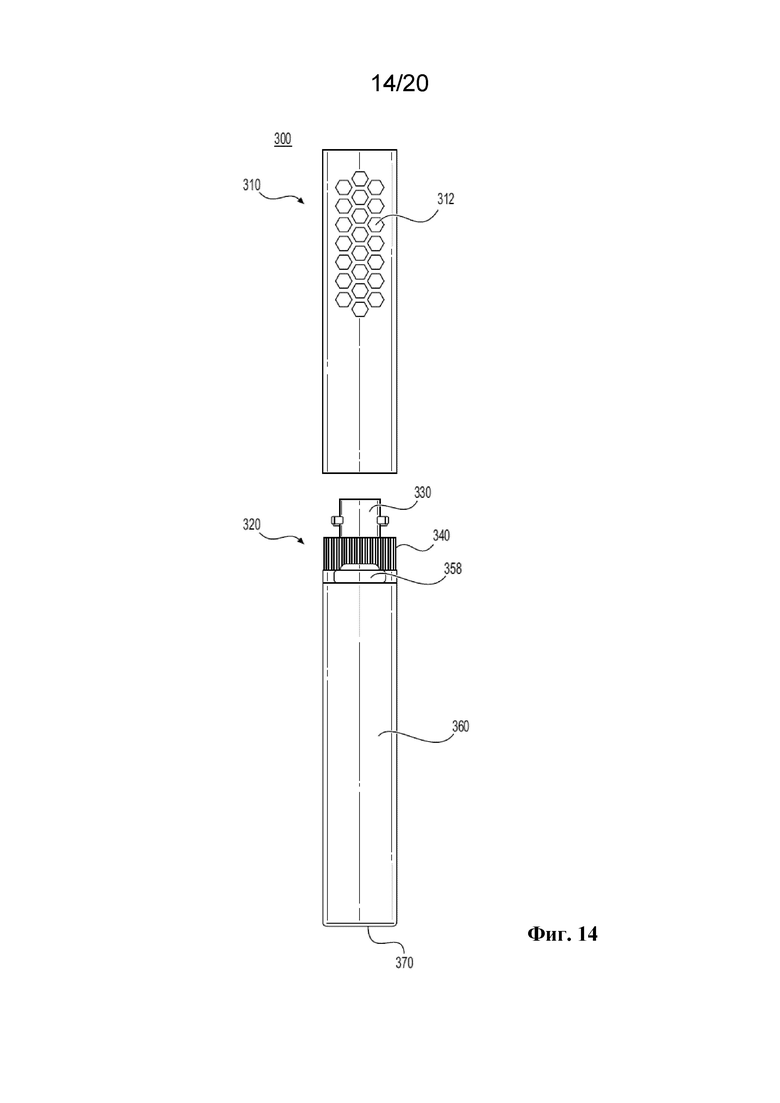

На фиг. 14 показан частично покомпонентный вид основной части устройства по фиг. 6. Ссылаясь на фиг. 14, основная часть 300 устройства содержит секцию 310 муфты и секцию 320 батареи. Секция 310 муфты выполнена с возможностью приема картриджа 100 для никотина, когда картридж 100 для никотина вставляется в основную часть 300 устройства для зацепления с секцией 320 батареи. Дополнительно, как показано, секция 310 муфты определяет массив впускных отверстий или впускных отверстий 312 для воздуха. Массив впускных отверстий или впускных отверстий 312 для воздуха могут иметь форму сот, выполненных с возможностью облегчения всасывания окружающего воздуха, который поступает в основную часть 300 устройства и направляется к источнику питания (внутри секции 320 батареи), прежде чем перемещаться внутрь, а затем к встроенному нагревателю-термопаре 250 в картридже 100 для никотина.

Секция 320 батареи содержит байонетный адаптер 330, который выполнен с возможностью соединения с байонетным соединителем 170 картриджа 100 для никотина. В частности, для зацепления картриджа 100 для никотина с основной частью 300 устройства, дальний конец картриджа 100 для никотина (конец картриджа 100 для никотина с байонетным соединителем 170) вставляется в секцию 310 муфты основной части 300 устройства до тех пор, пока пазы 174 байонетного соединителя 170 первоначально не будут сопряжены с элементами зацепления байонетного адаптера 330. Как только происходит первоначальное сопряжение, картридж 100 для никотина затем может быть повернут/скручен/подвергнут вращению относительно основной части 300 устройства для блокировки с основной частью 300 устройства. В результате может быть предусмотрено устройство 500 для э-парения никотина, при этом между картриджем 100 для никотина и основной частью 300 устройства установлено байонетное соединение. Секция 320 батареи основной части 300 устройства также содержит рифленый соединитель 340, световод 358, корпус 360 секции батареи и торцевой колпачок 370, которые обсуждались выше в связи с предыдущими фигурами. В результате такие описания не будут повторяться в данном документе в целях краткости, хотя впоследствии в данном документе могут быть предоставлены дополнительные подробности.

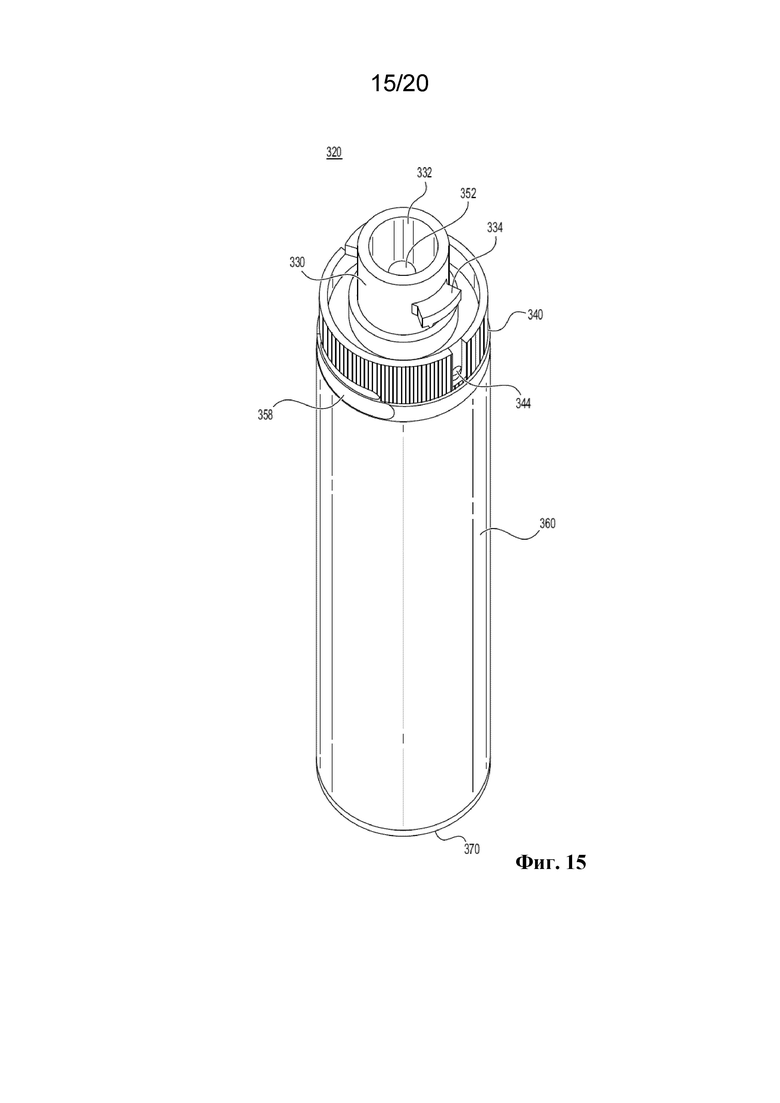

На фиг. 15 показан вид в перспективе секции батареи по фиг. 14. Ссылаясь на фиг. 15, байонетный адаптер 330 содержит по меньшей мере один элемент 334 зацепления, выполненный с возможностью сопряжения/блокировки с байонетным соединителем 170 картриджа 100 для никотина. В иллюстративном варианте осуществления байонетный адаптер 330 содержит пару зацепляющих элементов 334, которые выступают из его внешней боковой стенки. Дополнительно зацепляющие элементы 334 могут быть диаметрально противоположны друг другу. Байонетный адаптер 330 также определяет проем 332, который открывает (например, для обеспечения доступа) штифт 352. Байонетный адаптер 330 и штифт 352 секции 320 батареи можно рассматривать как электрические контакты основной части 300 устройства. В частности, когда основная часть 300 устройства зацеплена с картриджем 100 для никотина, байонетный адаптер 330 выполнен с возможностью электрического контакта с первым электрическим контактом 270 картриджа 100 для никотина, в то время как штифт 352 выполнен с возможностью электрического контакта со вторым электрическим контактом 290 картриджа 100 для никотина. Байонетный адаптер 330 может быт образован из проводящего материала, такого как сталь (например, из нержавеющей стали 304). Штифт 352 может быть покрыт позолотой. Например, штифт 352 может иметь внутреннюю часть (нижележащую структуру), образованную из латуни и внешнюю часть, образованную из золота (например, в виде нанесенного слоя).

Рифленый соединитель 340 определяет по меньшей мере один канал 344 для поступающего воздуха (например, воздуха, поступающего внутрь и направляемого к испарительному модулю 200). По меньшей мере один канал 344 в рифленом соединителе 340 находится в сообщении по текучей среде с проемом 332 в байонетном адаптере 330. В частности, во время парения воздух, втягиваемый в устройство 500 для э-парения никотина посредством впускных отверстий 312 для воздуха будет протекать в кольцевом пространстве между секцией 310 муфты и картриджем 100 для никотина в направлении секции 320 батареи (например, в первом продольном направлении) и затем протекать внутрь (например, в радиальном направлении) посредством по меньшей мере одного канала 344 в рифленом соединителе 340 к проему 332 в байонетном адаптере 330 прежде, чем проходить через проем 332 (например, во втором продольном направлении) в испарительный модуль 200. В иллюстративном варианте осуществления рифленый соединитель 340 может быть покрыт хромом. Например, рифленый соединитель 340 может иметь внутреннюю часть (нижележащую структуру), образованную из латуни и внешнюю часть, образованную из хрома (например, в виде нанесенного слоя).

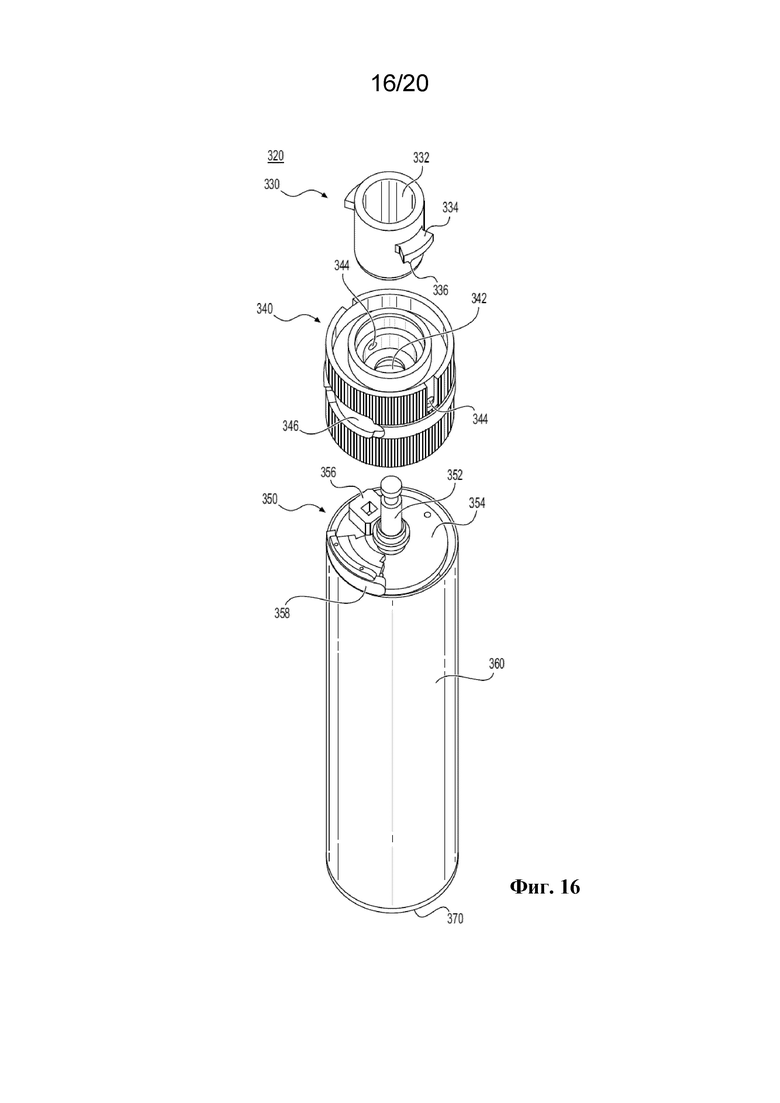

На фиг. 16 показан частично покомпонентный вид секции батареи по фиг. 15. Ссылаясь на фиг. 16, размеры элементов 334 зацепления байонетного адаптера 330 сконфигурированы таким образом, чтобы по существу соответствовать размерам пазов 174 в байонетном соединителе 170. Дополнительно каждый из элементов 334 зацепления может содержать выступ 336, помогающий сохранять установленное байонетное соединение (например, путем блокировки с соответствующим пазом 174). Например, выступ 336 каждого элемента 334 зацепления выполнен с возможностью помещения в соответствующей канавке 174c каждого из пазов 174. Выступ 336 может иметь линейную форму, которая проходит радиально по нижней стороне каждого элемента 334 зацепления (например, от боковой стенки байонетного адаптера 330 до края элемента 334 зацепления). Благодаря относительно плотной посадке между элементами 334 зацепления байонетного адаптера 330 и пазами 174 байонетного соединителя 170, тактильная и/или слуховая обратная связь (например, слышимый щелчок) может быть произведена для уведомления взрослого вейпера о том, что картридж 100 для никотина правильно подсоединен к основной части 300 устройства.

Рифленый соединитель 340 выполнен с возможностью соединения секции 310 муфты и корпуса 360 секции батареи основной части 300 устройства. Как проиллюстрировано, рифление на внешней боковой стенке рифленого соединителя 340 может быть выполнено в виде двух полос, разделенных нерифленой секцией между ними, причем ближняя (например, верхняя) полоса предназначена для зацепления с секцией 310 муфты, а дальняя (например, нижняя) полоса предназначена для зацепления с корпусом 360 секции батареи. В иллюстративном варианте осуществления рифление скрыто из вида секцией 310 муфты и корпусом 360 секции батареи, когда основная часть 300 устройства собрана. Внешняя часть секции 310 муфты и корпуса 360 секции батареи также могут быть вровень с открытой нерифленой секцией рифленого соединителя 340, когда основная часть 300 устройства собрана. Рифление может содержать прямые (например, продольные) выступы. Однако следует понимать, что могут подойти и другие схемы. Например, рифление может альтернативно иметь кольцевую схему, угловую схему или ромбовидную схему.

Как показано на фиг. 16, рифленый соединитель 340 определяет пару каналов 344. Пара каналов 344 может быть расположена диаметрально в рифленом соединителе 340. Как результат, линия, проходящая через рифленый соединитель 340 по каналам 344, может пересекать центральную продольную ось рифленого соединителя 340, совпадая при этом с диаметром рифленого соединителя 340. Кроме того, внешняя сторона рифленого соединителя 340 может быть углублена (например, в большей степени, чем рифление) от кромки до области вокруг каждого канала 344 для обеспечения входа (например, точки входа в виде углубления) в каждый канал 344, когда секция 310 муфты входит в зацепление с рифленым соединителем 340. В таком случае поступающий воздух во время парения может достигать каналов 344 посредством этих углубленных входов.

Рифленый соединитель 340 также определяет проем 342 и перфорацию 346 для размещения частей сборочного узла 350 батареи. В частности, когда секция 320 батареи собрана, штифт 352 будет проходить через проем 342 в рифленом соединителе 340 и в проем 332 в байонетном адаптере 330. В этом собранном состоянии ближний конец штифта 352 может находиться приблизительно на том же уровне, что и элементы зацепления 334 байонетного адаптера 330, хотя примеры осуществления этим не ограничиваются. Полость 346 в рифленом соединителе 340 выполнена с возможностью открытия световода 358. Световод 358 может содержать красные, зеленые и синие (RGB) светодиоды (LED), в которых эти основные цвета могут комбинироваться для получения белого света, а также множества других оттенков света. В результате излучаемый свет может передаваться световодом 358 таким образом, который был бы виден и полезен взрослому вейперу.

Сборочный узел 350 батареи дополнительно содержит первую печатную плату (PCB) 354, выполненную с возможностью механической опоры и электрического соединения различных частей секции 320 батареи, включая первый датчик 356, штифт 352 и световод 358. В иллюстративном варианте осуществления первый датчик 356 может представлять собой комбинированный датчик давления и датчик температуры. Дополнительно, штифт 352 может представлять собой пружинный штифт или подпружиненный штифт. Световод 358 может содержать пять светоизлучающих диодов, хотя следует понимать, что может быть реализовано другое количество. Световод 358 может использоваться для передачи различных типов информации взрослому вейперу.

Например, что касается уровня заряда батареи, подсветка всех пяти индикаторов световодом 358 может указывать на полный уровень заряда батареи, в то время как подсветка меньшего количества индикаторов, например трех индикаторов, может указывать на средний уровень заряда батареи. С другой стороны, подсветка только одного индикатора может указывать на низкий уровень заряда батареи. Цвет одного или более индикаторов также может измениться (например, измениться на предупреждающий цвет, такой как красный), чтобы улучшить распознавание данной индикации. Кроме того, один или более индикаторов могут мигать, чтобы помочь указать на срочность конкретной индикации. Желаемый тип информации или функции может быть доступен нажатием кнопки 372 (фиг. 5) на дальнем конце устройства 500 для э-парения никотина. В иллюстративном варианте осуществления однократное нажатие кнопки 372 может отображать уровень заряда батареи (например, в течение 5 секунд). В другом случае последовательное нажатие кнопки 372 в течение короткого периода времени может привести к другой функции или отображению. В частности, последовательное нажатие кнопки 372 пять раз может включать/выключать устройство 500 для э-парения никотина. Следовательно, устройство 500 для э-парения никотина может быть активировано с помощью затяжки и/или кнопки.

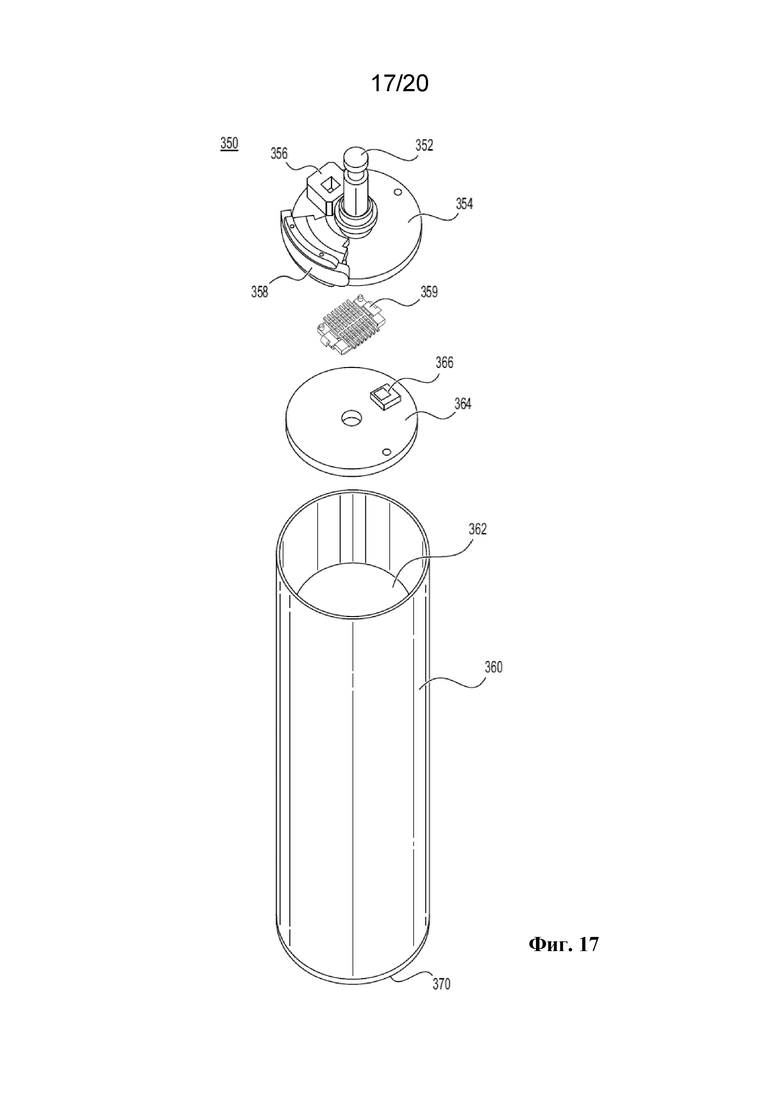

На фиг. 17 показан частично покомпонентный вид сборочного узла батареи по фиг. 16. Ссылаясь на фиг. 17, сборочный узел 350 батареи также содержит вторую печатную плату (PCB) 364, выполненную с возможностью механической опоры и электрического подключения по меньшей мере второго датчика 366. Второй датчик 366 представляет собой датчик температуры (например, второй датчик температуры). Сборочный узел 350 батареи дополнительно содержит контроллер 359, который может быть механически поддержан и электрически соединен первой печатной платой 354 и/или второй печатной платой 364. Источник 362 питания расположен внутри корпуса 360 секции батареи. Источник 362 питания может представлять собой перезаряжаемую батарею, выполненную с возможностью подачи электрического тока на встроенный нагреватель-термопару 250 картриджа 100 для никотина в ответ на активацию затяжки или кнопки.

По меньшей мере один из первого датчика 356 или второго датчика 366 может быть выполнен с возможностью измерения разности напряжений между первым сегментом 252 и вторым сегментом 256 встроенного нагревателя-термопары 250 в результате подачи электрической энергии от источника 362 питания (например, когда содержащий никотин готовый состав 180 для пара нагревают для генерирования пара никотина). Когда как первый датчик 356, так и второй датчик 366 используются для измерения напряжения, измеренные значения могут быть усреднены для получения среднего значения. Контроллер 359 может быть выполнен с возможностью регулировки подачи электрической энергии на встроенный нагреватель-термопару 250 на основании разности напряжений, измеренной по меньшей мере одним из первого датчика 356 или второго датчика 366. В иллюстративном варианте осуществления контроллер 359 выполнен с возможностью определения температуры встроенного нагревателя-термопары 250 на основании разности напряжений и для прекращения подачи электрической энергии, когда температура превышает верхнее пороговое значение.

Поскольку измеренное напряжение на месте соединения 254 встроенного нагревателя-термопары 250 зависит от температуры, взаимосвязь между напряжением и температурой может быть определена на основании эмпирических исследований и организована/сохранена в таблице поиска (LUT). В таком случае, во время парения, измеренное напряжение может быть использовано контроллером 359 для получения доступа к температуре на месте соединения 254 встроенного нагревателя-термопары 250 из таблицы поиска (которая может храниться в контроллере 359 или в отдельном запоминающем устройстве). Если контроллер 359 определяет температуру как превышающую верхнее пороговое значение, то контроллер 359 может выполнить регулировку для уменьшения рабочего цикла (например, рабочий цикл 50 процентов уменьшается до 25 процентов). С другой стороны, если контроллер 359 определяет температуру ниже нижнего порогового значения, то контроллер 359 может выполнить регулировку для увеличения рабочего цикла (например, рабочий цикл 50 процентов увеличивается до 75 процентов). Такой контроль температуры может осуществляться в замкнутом контуре. В альтернативном варианте осуществления взаимосвязь между напряжением и температурой может быть представлена в виде уравнения и рассчитана вместо того, чтобы получать доступ из LUT.

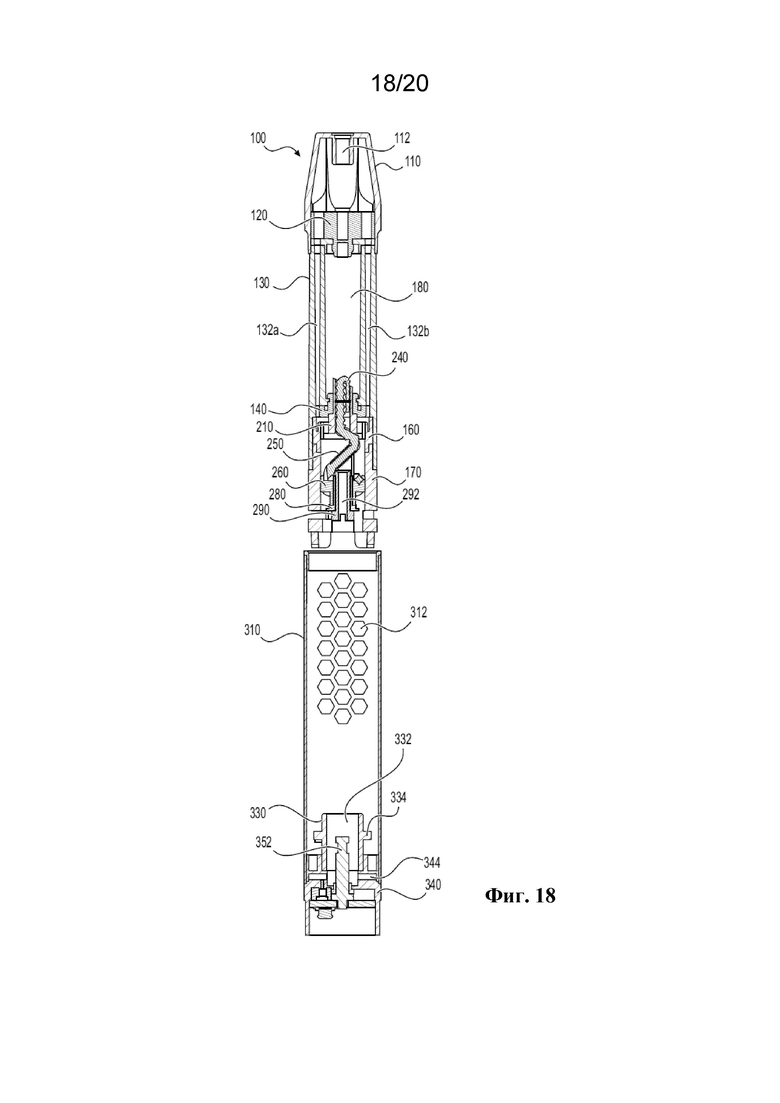

На фиг. 18 показан вид в разрезе картриджа для никотина и частичный вид в разрезе основной части устройства по фиг. 6, когда не зацеплен. Ссылаясь на фиг. 18, картридж 100 для никотина выполнен с возможностью вставки в секцию 310 муфты основной части 300 устройства таким образом, что пазы 174 (фиг. 8) байонетного соединителя 170 первоначально сопрягаются с элементами 334 зацепления байонетного адаптера 330. В частности, продольная часть 174а (фиг. 9) каждого паза 174 выполнена с возможностью размещения соответствующего элемента 334 зацепления до тех пор, пока элемент 334 зацепления не упрется в торцевую поверхность продольной части 174а. Как только произойдет это первоначальное сопряжение, затем картридж 100 для никотина можно поворачивать/скручивать/вращать (например, по часовой стрелке) относительно основной части 300 устройства таким образом, чтобы элементы 334 зацепления скользили по окружности внутри соответствующих окружных частей 174b пазов 174 до тех пор, пока выступы 336 (фиг. 16) элементов 334 зацепления не будут упруго помещены внутри канавки 174с (фиг. 8) пазов 174, тем самым картридж 100 для никотина механически блокируется с основной частью 300 устройства.

Что касается электрического зацепления, первый сегмент 252 (фиг. 12) встроенного нагревателя-термопары 250 картриджа 100 для никотина может быть электрически соединен с байонетным адаптером 330 основной части 300 устройства, в то время как второй сегмент 256 (фиг. 12) встроенного нагревателя-термопары 250 картриджа 100 для никотина может быть электрически соединен со штифтом 352 основной части 300 устройства. В свою очередь, байонетный адаптер 330 основной части 300 устройства может быть электрически соединен с отрицательным выводом источника 362 питания, в то время как штифт 352 основной части 300 устройства может быть электрически соединен с положительным выводом источника 362 питания. Электрические пути от выводов источника питания 362 к встроенному нагревателю-термопаре 250 будут рассмотрены в данном документе более подробно.

При зацеплении (механическом и электрическом) с основной частью 300 устройства картридж 100 никотина может быть по существу скрыт из виду за исключением мундштука 110. В связи с этим существенным затемнением части резервуара 130, содержащий никотин готовый состав 180 для пара и испаритель 150 могут быть частично видны через впускные отверстия 312 для воздуха в секции 310 муфты основной части 300 устройства. В результате, при наличии достаточного окружающего освещения, уровень содержащего никотин готового состава 180 для пара в картридже 100 для никотина может быть визуально измерен взрослым вейпером. Напротив, когда окружающий свет отсутствует или недостаточен, тогда взрослый вейпер может полагаться на уведомление от световода 358 о том, что содержащий никотин готовый состав 180 для пара в картридже 100 для никотина низкий и/или израсходован.

Извлечение картриджа 100 для никотина может быть достигнуто путем изменения направления движений, связанных с зацеплением, таких как поворот картриджа 100 для никотина в противоположном направлении (например, против часовой стрелки) и вытягивание картриджа 100 для никотина из основной части 300 устройства. Поскольку элементы 334 зацепления байонетного адаптера 330 упруго помещены внутри канавок 174c пазов 174, усилие, требуемое для раскручивания и отсоединения картриджа 100 для никотина, может быть больше, чем усилие, используемое для скручивания и зацепления картриджа 100 для никотина, что может помочь гарантировать, что отсоединение картриджа 100 для никотина от основной части 300 устройства является преднамеренным действием, а не событием вследствие непреднамеренных действий. Кроме того, в целях краткости, следует понимать, что не все помеченные части фиг. 18 были специально упомянуты в связи с этой секцией, поскольку такие части уже обсуждались выше и не нуждаются в дальнейшем повторении или обсуждении.

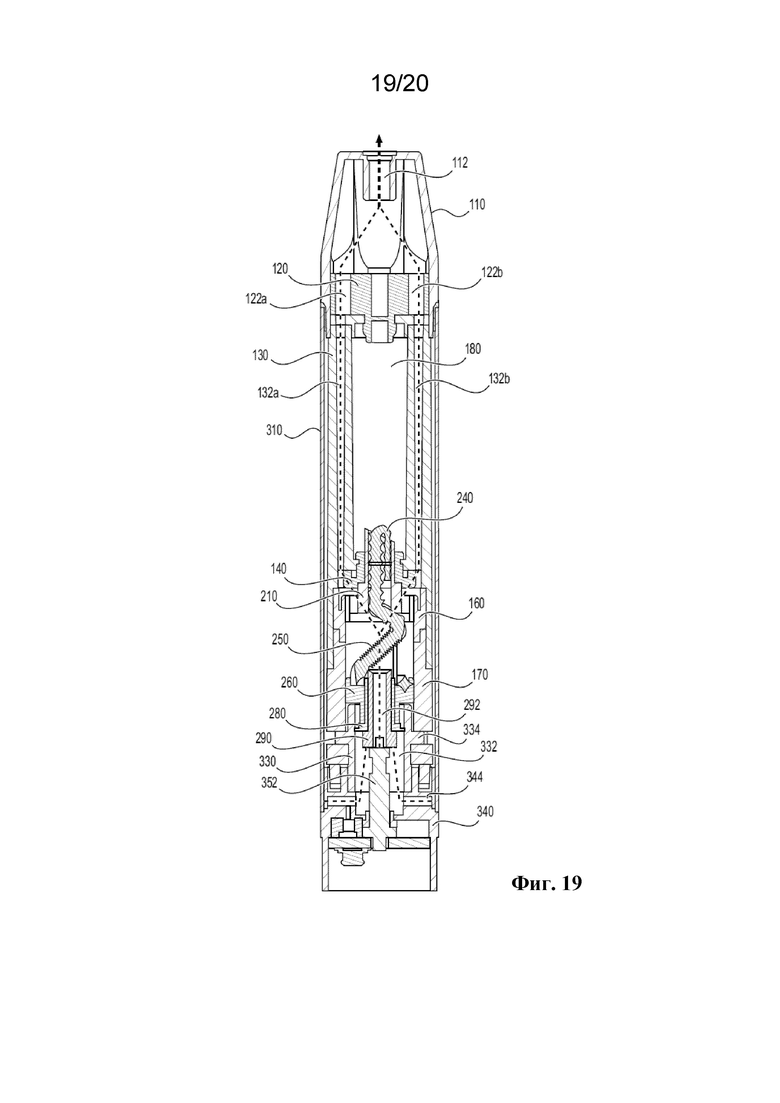

На фиг. 19 показан вид в разрезе картриджа для никотина и частичный вид в разрезе основной части устройства по фиг. 18, когда зацеплен. Ссылаясь на фиг. 19, поток воздуха к встроенному нагревателю-термопаре 250 и поток генерируемого из него пара показаны пунктирными линиями. В частности, при приложении отрицательного давления к мундштуку 110 устройства 500 для э-парения никотина воздух втягивается во впускные отверстия 312 для воздуха (фиг. 1) в секции 310 муфты и через кольцевое пространство между секцией 310 муфты и картриджем 100 для никотина в направлении к рифленому соединителю 340. Затем воздух поступает к каналам 344 в рифленом соединителе 340 и проходит через них. Поток воздуха внутри кольцевого пространства по направлению к каналам 344 в рифленом соединителе 340 может содержать окружной поток (например, из кольцевого пространства перед картриджем 100 для никотина по кругу в сторону или из кольцевого пространства позади картриджа 100 для никотина по кругу в сторону). Поток воздуха через каналы 344 в рифленом соединителе 340 направлен внутрь (например, в радиальном направлении к центральной продольной оси устройства 500 для э-парения никотина).

После прохождения через каналы 344 в рифленом соединителе 340 потоки воздуха затем направляются ко второму электрическому контакту 290 и входят в проход 292 через второй электрический контакт 290 через углубления 298 (фиг. 13) в базовой части 296 второго электрического контакта 290. Потоки воздуха также сходятся при прохождении через проход 292 во втором электрическом контакте 290.

Воздух, выходящий из прохода 292 во втором электрическом контакте 290, проходит через/мимо встроенного нагревателя-термопары 250 (например, который был активирован при затяжке) и фитиля 240 для получения генерируемого пара никотина. После этого полученный пар никотина проходит через прорези 218 (фиг. 10) в крышке 210 первого модуля. В иллюстративном варианте осуществления проход пара никотина через крышку 210 первого модуля может разделить пар на восемь потоков из-за восьми прорезей 218 (фиг. 10). Разделенный пар никотина затем объединяется в два потока, которые проходят через каналы 132a и 132b для пара в резервуаре 130, а также через прорези 122a и 122b в первом уплотнении 120 (фиг. 7). После прохождения через первое уплотнение 120 два потока пара никотина сходятся в один поток для выхода через выпускное отверстие 112 для пара мундштука 110. Однако следует понимать, что иллюстративные варианты осуществления этим не ограничены. Например, как отмечалось выше, мундштук 110 может иметь разные конфигурации для выпуска 112 пара, поэтому допускает другие изменения в отношении потока выходящего пара никотина.

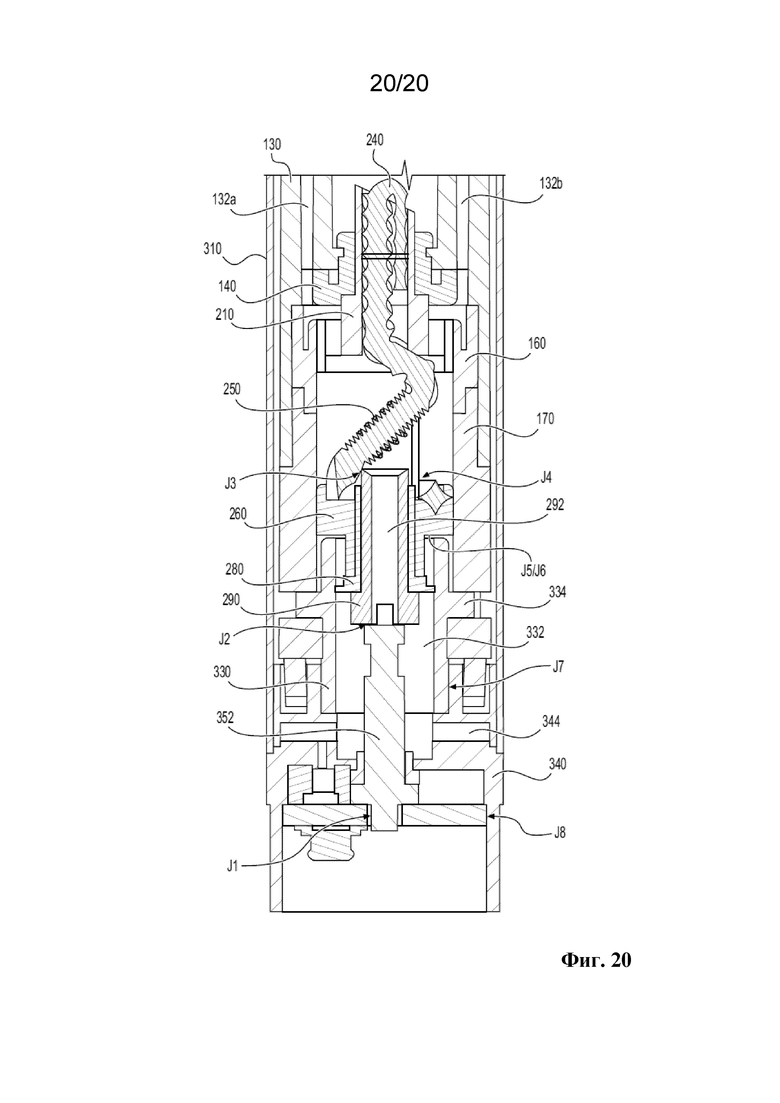

На фиг. 20 показан увеличенный вид поперечного сечения, показанного на фиг. 19. Ссылаясь на фиг. 20, электрические пути от выводов источника питания 362 (фиг. 17) к встроенному нагревателю-термопаре 250 содержат множество электрических соединений (J1-J8). J1 представляет собой электрическое соединение печатной платы (например, медь первой печатной платы 354) и штифта 352 (например, позолоченная латунь). J2 представляет собой электрическое соединение штифта 352 (например, позолоченную латунь) и второго электрического контакта 290 (например, позолоченную латунь). J3 представляет собой электрическое соединение второго электрического контакта 290 (например, позолоченной латуни) и второго сегмента 256 (например, никель-хромового сплава) встроенного нагревателя-термопары 250. J4 представляет собой электрическое соединение первого сегмента 252 (например, никель-алюминиевого сплава) встроенного нагревателя-термопары 250 и крышки 260 второго модуля (например, из нержавеющей стали). J5 представляет собой электрическое соединение крышки 260 второго модуля (например, из нержавеющей стали) и первого электрического контакта 270 (позолоченной стали). J6 представляет собой электрическое соединение первого электрического контакта 270 (например, из позолоченной стали) и байонетного адаптера 330 (например, из нержавеющей стали). J7 представляет собой электрическое соединение байонетного адаптера 330 (например, из нержавеющей стали) и рифленого соединителя 340 (например, из хромированной латуни). J8 представляет собой электрическое соединение рифленого соединителя 340 (например, хромированной латуни) и печатной платы (например, меди первой печатной платы 354).

Следовательно, когда устройство 500 для э-парения никотина активировано (например, активировано при затяжке), электрический ток может рассматриваться как протекающий от положительного вывода источника 362 питания к печатной плате 354, от печатной платы 354 к штифту 352, от штифта 352 ко второму электрическому контакту 290, от второго электрического контакта 290 ко второму сегменту 256 встроенного нагревателя-термопары 250, от второго сегмента 256 к первому сегменту 252 встроенного нагревателя-термопары 250, от первого сегмента 252 встроенного нагревателя-термопары 250 к крышке 260 второго модуля, от крышки 260 второго модуля к первому электрическому контакту 270, от первого электрического контакта 270 к байонетному адаптеру 330, от байонетного адаптера 330 к рифленому соединителю 340, от рифленого соединителя 340 к печатной плате 354 и от печатной платы 354 к отрицательному выводу источника питания 362. Следует понимать, что необходимые схемы в устройстве 500 для э-парения никотина подключены к источнику 362 питания, хотя такие соединения не обязательно проиллюстрированы на графических материалах.

Электрические соединения (J1-J8), рассмотренные выше, могут быть приняты во внимание контроллером 359 при определении температуры на месте соединения 254 встроенного нагревателя-термопары 250. На основании известных материалов электрических соединений (J1-J8) могут быть проведены эмпирические исследования для генерирования кривой калибровки, которая охватывает ожидаемый рабочий температурный диапазон встроенного нагревателя-термопары 250. В результате, коэффициент или корректировка могут быть применены к первоначальному определению температуры контроллером 359 для достижения скорректированной температуры, которая учитывает электрические соединения (J1-J8), подключенные к встроенному нагревателю-термопаре 250.

Хотя в настоящем документе раскрыт ряд иллюстративных вариантов осуществления, следует понимать, что могут быть возможны другие варианты. Такие варианты не должны считаться отступлением от объема настоящего изобретения, и, как должно быть очевидно специалисту в данной области техники, все такие модификации предназначены для включения в объем нижеследующей формулы изобретения.

Предоставляется картридж (100) для никотина для устройства (500) для э-парения никотина, причем картридж (100) для никотина содержит корпус, определяющий резервуар (134), который вмещает содержащий никотин готовый состав (180) для пара. Картридж (100) для никотина также содержит фитиль (240), выполненный с возможностью транспортировки содержащего никотин готового состава (180) для пара за счет капиллярного действия, и встроенный нагреватель-термопару (250). Встроенный нагреватель-термопара (250) выполнен с возможностью нагрева содержащего никотин готового состава (180) для пара в фитиле (240) для генерирования пара никотина, причем встроенный нагреватель-термопара (250) содержит первый сегмент (252), изготовленный из первого сплава, и второй сегмент (256), изготовленный из второго сплава. 2 н. и 14 з.п. ф-лы, 20 ил.

1. Картридж для никотина для устройства для э-парения никотина, содержащий:

корпус, определяющий резервуар, который вмещает содержащий никотин готовый состав для пара;

фитиль, выполненный с возможностью транспортировки содержащего никотин готового состава для пара за счет капиллярного действия; и

встроенный нагреватель-термопару, выполненный с возможностью нагрева содержащего никотин готового состава для пара в фитиле для генерирования пара никотина, причем встроенный нагреватель-термопара содержит первый сегмент, изготовленный из первого сплава, и второй сегмент, изготовленный из второго сплава;

при этом встроенный нагреватель-термопара выполнен в виде спиральной структуры, обернутой вокруг фитиля, спиральная структура содержит множество витков, причем это множество витков содержит по меньшей мере один виток из первого сплава и по меньшей мере один виток из второго сплава; при этом первый сплав имеет первое удельное электрическое сопротивление и первую теплопроводность, второй сплав имеет второе удельное электрическое сопротивление и вторую теплопроводность, причем первое удельное электрическое сопротивление меньше, чем второе удельное электрическое сопротивление, а первая теплопроводность больше, чем вторая теплопроводность; и

при этом упомянутый по меньшей мере один виток из первого сплава находится дальше по ходу потока от упомянутого по меньшей мере одного витка из второго сплава.

2. Картридж для никотина по п. 1, отличающийся тем, что корпус содержит боковую стенку и первую продольную ось, причем боковая стенка корпуса определяет по меньшей мере один канал для пара, проходящий через нее и вдоль первой продольной оси корпуса.

3. Картридж для никотина по п. 2, отличающийся тем, что упомянутый по меньшей мере один канал для пара содержит первый канал для пара и второй канал для пара, причем резервуар находится между первым каналом для пара и вторым каналом для пара.

4. Картридж для никотина по любому из пп. 1, 2 или 3, отличающийся тем, что встроенный нагреватель-термопара имеет коэффициент Зеебека от 35 до 75 мкВ/°С.

5. Картридж для никотина по любому из предыдущих пунктов, отличающийся тем, что встроенный нагреватель-термопара имеет общее сопротивление от 0,5 до 3,5 Ω.

6. Картридж для никотина по любому из предыдущих пунктов, отличающийся тем, что корпус имеет первую продольную ось, а спиральная структура имеет вторую продольную ось, пересекающую первую продольную ось с образованием непрямого угла.

7. Картридж для никотина по любому из предыдущих пунктов, отличающийся тем, что упомянутый по меньшей мере один виток из первого сплава присоединен сваркой к упомянутому по меньшей мере одному витку из второго сплава в месте соединения.

8. Картридж для никотина по любому из предыдущих пунктов, отличающийся тем, что упомянутое множество витков выполнено в виде пяти-десяти витков.

9. Картридж для никотина по п. 8, отличающийся тем, что упомянутое множество витков содержит один виток из первого сплава и пять витков из второго сплава.

10. Картридж для никотина по п. 8, отличающийся тем, что упомянутое множество витков содержит два витка из первого сплава и четыре витка из второго сплава.

11. Картридж для никотина по любому из предыдущих пунктов, отличающийся тем, что первый сплав представляет собой никель-алюминиевый сплав, а второй сплав представляет собой никель-хромовый сплав.

12. Картридж для никотина по п. 11, отличающийся тем, что никель-хромовый сплав содержит 90 процентов никеля и 10 процентов хрома.

13. Устройство для э-парения никотина, содержащее: картридж для никотина, который содержит содержащий никотин готовый состав для пара, фитиль и встроенный нагреватель-термопару, причем фитиль выполнен с возможностью транспортировки содержащего никотин готового состава для пара за счет капиллярного действия, встроенный нагреватель-термопара содержит первый сегмент, изготовленный из первого сплава, и второй сегмент, изготовленный из второго сплава, при этом встроенный нагреватель-термопара выполнен в виде спиральной структуры, обернутой вокруг фитиля, причем спиральная структура содержит множество витков, причем упомянутое множество витков содержит по меньшей мере один виток из первого сплава и по меньшей мере один виток из второго сплава; при этом первый сплав имеет первое удельное электрическое сопротивление и первую теплопроводность, второй сплав имеет второе удельное электрическое сопротивление и вторую теплопроводность, при этом первое удельное электрическое сопротивление меньше, чем второе удельное электрическое сопротивление, а первая теплопроводность больше, чем вторая теплопроводность; при этом упомянутый по меньшей мере один виток из первого сплава находится дальше по ходу потока от упомянутого по меньшей мере одного витка из второго сплава; и

основную часть устройства, выполненную с возможностью приема картриджа для никотина, причем основная часть устройства содержит источник питания, по меньшей мере один датчик и контроллер, причем источник питания выполнен с возможностью подачи электрической энергии на встроенный нагреватель-термопару для нагрева содержащего никотин готового состава для пара в фитиле с целью генерирования пара никотина, причем упомянутый по меньшей мере один датчик выполнен с возможностью измерения разности напряжений между первым сегментом и вторым сегментом встроенного нагревателя-термопары в результате подачи электрической энергии от источника питания, а контроллер выполнен с возможностью регулировки подачи электрической энергии на встроенный нагреватель-термопару на основании разности напряжений, измеренной упомянутым по меньшей мере одним датчиком.

14. Устройство для э-парения никотина по п. 13, отличающееся тем, что контроллер выполнен с возможностью расчета температуры встроенного нагревателя-термопары на основании разности напряжений и для прекращения подачи электрической энергии, когда температура превышает верхнее пороговое значение.

15. Устройство для э-парения никотина по п. 13 или 14, отличающееся тем, что основная часть устройства дополнительно содержит секцию муфты, выполненную с возможностью размещения картриджа для никотина, причем секция муфты определяет массив впускных отверстий.

16. Устройство для э-парения никотина по п. 15, отличающееся тем, что упомянутый массив впускных отверстий имеет форму сотовой структуры, выполненной для облегчения всасывания окружающего воздуха, который поступает в основную часть устройства и направляется к источнику питания прежде, чем перемещаться внутрь, а затем к встроенному нагревателю-термопаре.
