Резервуар в сборе для электронного устройства для парения никотина (варианты), картридж с таким резервуаром (варианты), электронное устройство для парения никотина с таким картриджем (варианты) и способ наполнения электронного устройства для парения никотина Российский патент 2025 года по МПК A24F40/10 A24F40/485 A24F40/42 A24F40/44

Настоящее изобретение относится к резервуару в сборе для электронного устройства для парения никотина. Кроме того, изобретение относится к картриджу с таким резервуаром в сборе и к электронному устройству для парения никотина с таким картриджем. Наконец, изобретение также касается способа наполнения электронного устройства для парения никотина.

В ЕР 3127441 А1 описано электронное курительное устройство, включающее резервуар для жидкости. Капиллярная трубка проходит своим первым открытым концом внутрь резервуара для жидкости с тем, что обеспечить транспортировку жидкости от первого открытого конца к выпускной части или второму открытому концу капиллярной трубки под действием капиллярной силы. По меньшей мере часть корпуса резервуара для жидкости включает в себя полупроницаемую мембрану, позволяющую воздуху проникать в резервуар для жидкости, предотвращая при этом выход жидкости из резервуара для жидкости.

В WO 2019/154811 А1 описан картридж в сборе для использования в электронной системе доставки никотина, включающий корпус в сборе, имеющий внутреннюю поверхность, определяющую внутренний объем. Внутренний объем включает резервуар. Порт, сформированный в уплотнительном элементе резервуара, позволяет вставлять фитиль в него из электронной системы доставки никотина. Кроме того, указанная сборка включает в себя полупроницаемую мембрану.

В WO 2018/071680 А1 описано устройство для имитации курения, состоящее из проксимального конца, мундштука, картриджа, плунжерной пружины, плунжера. В устройстве предусмотрена термопоглощающая пластина, расположенная для приема подлежащего испарению или переводу в аэрозольное состояние вещества из одного или более каналов в термоклапане.

Настоящее изобретение решает проблему улучшения вовлечения генерируемого аэрозоля в воздушный поток в резервуаре в сборе наряду с уменьшением или предотвращением утечки содержащего никотин готового состава для пара из резервуара в сборе во время транспортировки, перевозки и использования.

Примерные варианты осуществления изобретения в целом относятся к электронному устройству для вейпинга (электронного устройства для парения) никотина, содержащему резервуар в сборе.

Электронное устройство для парения никотина содержит нагревательный элемент, который испаряет содержащий никотин готовый состав для пара, удерживаемый в резервуаре, для получения пара никотина.

По меньшей мере один примерный вариант осуществления относится к резервуару в сборе для электронного устройства для парения никотина. Резервуар в сборе содержит наружную оболочку, фитиль и мембрану. Наружная оболочка содержит первый проем и внутреннюю поверхность наружной оболочки, которая по меньшей мере частично образует резервуар, выполненный с возможностью удержания содержащего никотин готового состава для пара, содержащего никотин. Фитиль проходит из внутреннего пространства резервуара во внешнее пространство резервуара, причем фитиль выполнен с возможностью втягивания содержащего никотин готового состава для пара, удерживаемого в резервуаре, во внешнее пространство резервуара. Первая мембрана покрывает первый проем. Первая мембрана содержит один или более слоев тканого полотна, которое является непроницаемым для жидкости и проницаемым для воздуха.

Другие примерные варианты осуществления относятся к резервуару в сборе для электронного устройства для парения никотина. Резервуар в сборе содержит наружную оболочку, плунжер и фитиль. Наружная оболочка проходит в первом направлении. Наружная оболочка содержит первый конец и внутреннюю поверхность. Внутренняя поверхность наружной оболочки по меньшей мере частично образует внутреннее пространство наружной оболочки. Плунжер проходит через внутреннее пространство наружной оболочки во втором направлении под прямым углом к первому направлению. Плунжер содержит первую поверхность и вторую поверхность, противоположную первой поверхности. Первая поверхность и ограниченная часть внутренней поверхности наружной оболочки образуют область хранения жидкости в ограниченной части внутреннего пространства наружной оболочки между первой поверхностью плунжера и первым концом наружной оболочки. Область хранения жидкости представляет собой резервуар, выполненный с возможностью удержания содержащего никотин готового состава для пара. Плунжер выполнен с возможностью перемещения в первом направлении во внутреннем пространстве наружной оболочки благодаря первой силе, прикладываемой к первой поверхности плунжера, объемом содержащего никотин готового состава для пара, содержащегося в области хранения жидкости. Фитиль проходит из внутреннего пространства наружной оболочки во внешнее пространство области хранения жидкости.

Другие примерные варианты осуществления относятся к способу, включающему обеспечение наружной оболочки и плунжера, наполнение области хранения жидкости содержащим никотин готовым составом для пара и размещение части фитиля в области хранения жидкости. Наружная оболочка проходит в первом направлении. Наружная оболочка содержит первый конец, проем в первом конце и внутреннюю поверхность. Внутренняя поверхность наружной оболочки частично образует внутреннее пространство наружной оболочки. Плунжер проходит через внутреннее пространство наружной оболочки во втором направлении под прямым углом к первому направлению. Плунжер содержит первую поверхность и вторую поверхность, противоположную первой поверхности. Первая поверхность и ограниченная часть внутренней поверхности наружной оболочки образуют область хранения жидкости в ограниченной части внутреннего пространства наружной оболочки между первой поверхностью плунжера и первым концом наружной оболочки. Область хранения жидкости представляет собой резервуар, выполненный с возможностью удержания содержащего никотин готового состава для пара. Наполнение области хранения жидкости содержащим никотин готовым составом для пара выполняют так, что плунжер перемещается в первом направлении в сторону от первого конца наружной оболочки содержащим никотин готовым составом для пара из-за того, что содержащий никотин готовый состав для пара прикладывает первую силу к первой поверхности плунжера.

Различные признаки и преимущества неограничивающих вариантов осуществления в настоящем документе могут стать более очевидными при рассмотрении подробного описания в сочетании с прилагаемыми графическими материалами. Прилагаемые графические материалы представлены исключительно для иллюстративных целей и не должны интерпретироваться как ограничивающие объем формулы изобретения. Прилагаемые графические материалы не должны рассматриваться как изображенные в масштабе, если это не указано явным образом. Для ясности различные размеры изображений могли быть преувеличены.

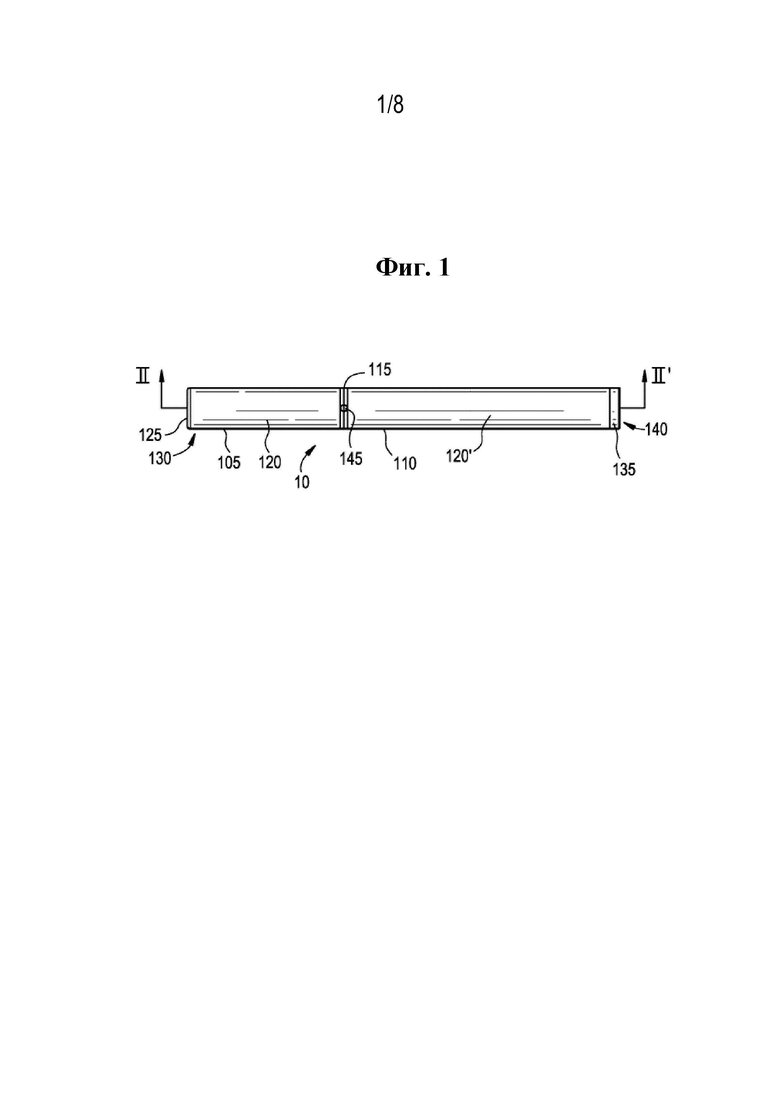

На фиг. 1 представлен вид сбоку электронного устройства для вейпинга (электронного устройства для парения) никотина согласно по меньшей мере одному примерному варианту осуществления.

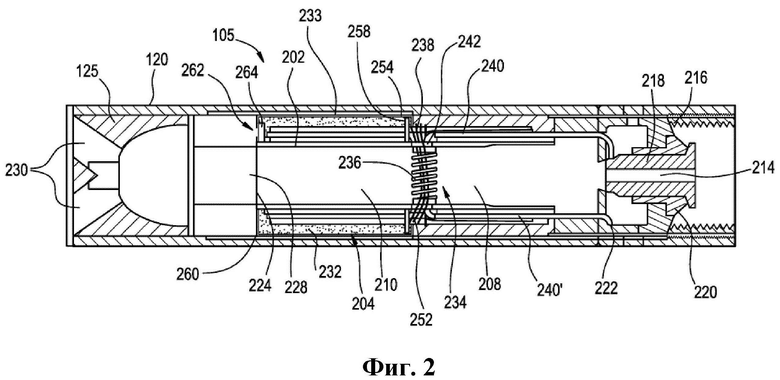

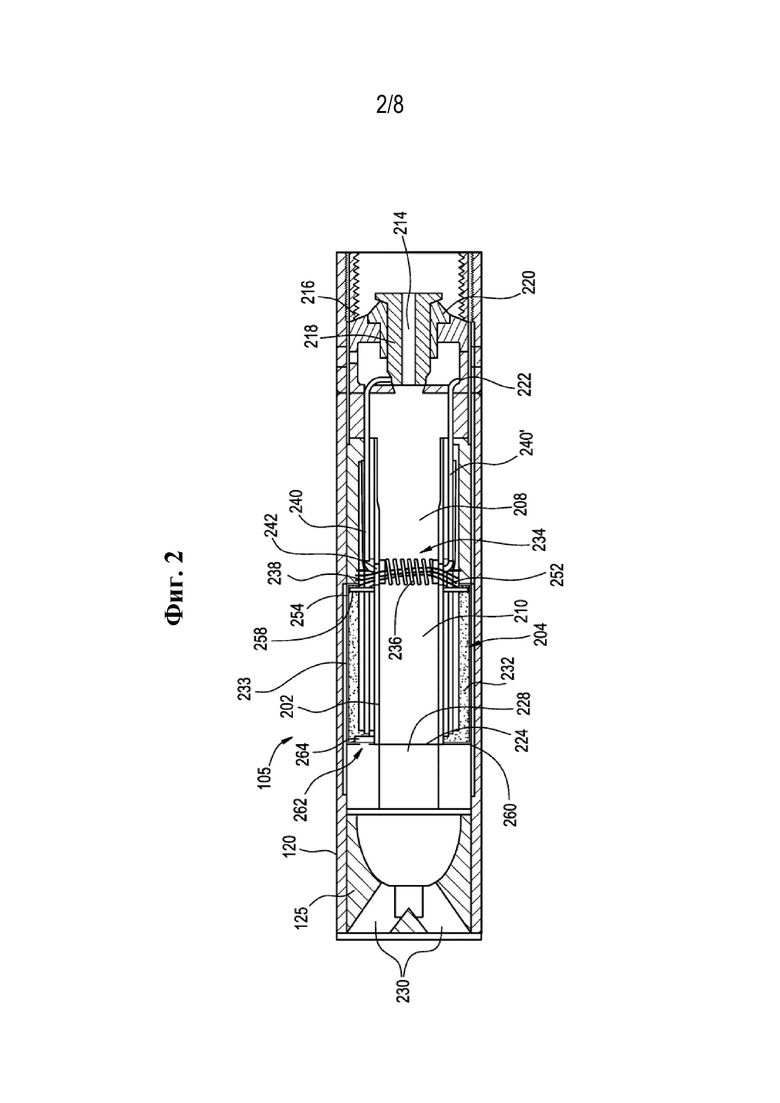

На фиг. 2 представлен вид в разрезе примерного варианта осуществления первой секции электронного устройства для парения никотина, показанного на фиг. 1, выполненном вдоль линии II-II'.

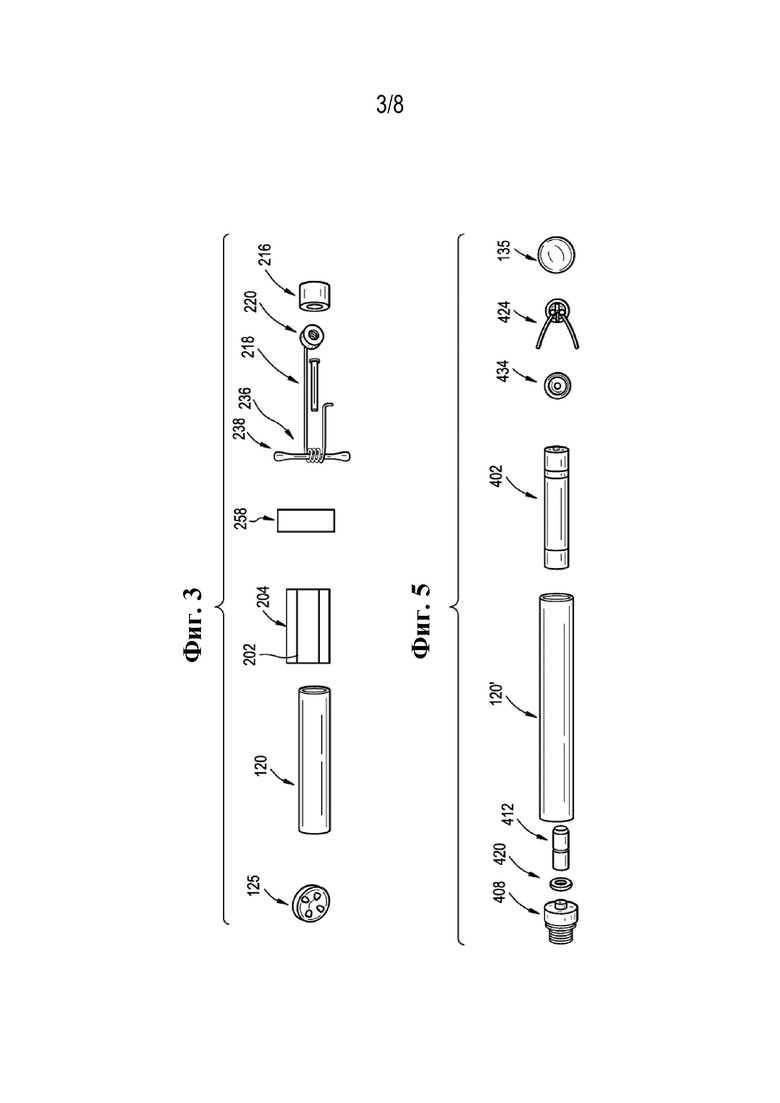

На фиг. 3 представлен покомпонентный вид примерного варианта осуществления первой секции, показанной на фиг. 2.

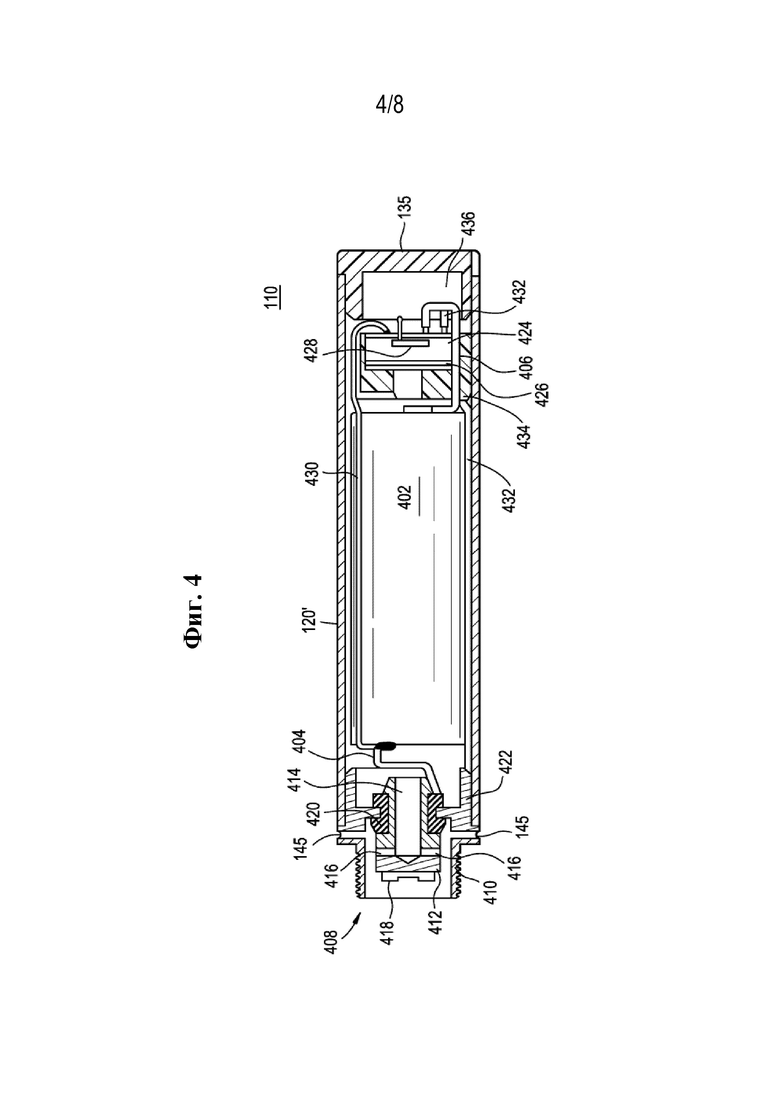

На фиг. 4 представлен вид в разрезе примерного варианта осуществления второй секции электронного устройства для парения никотина, показанного на фиг. 1, выполненном вдоль линии II-II'.

На фиг. 5 представлен покомпонентный вид примерного варианта осуществления второй секции, показанной на фиг. 4.

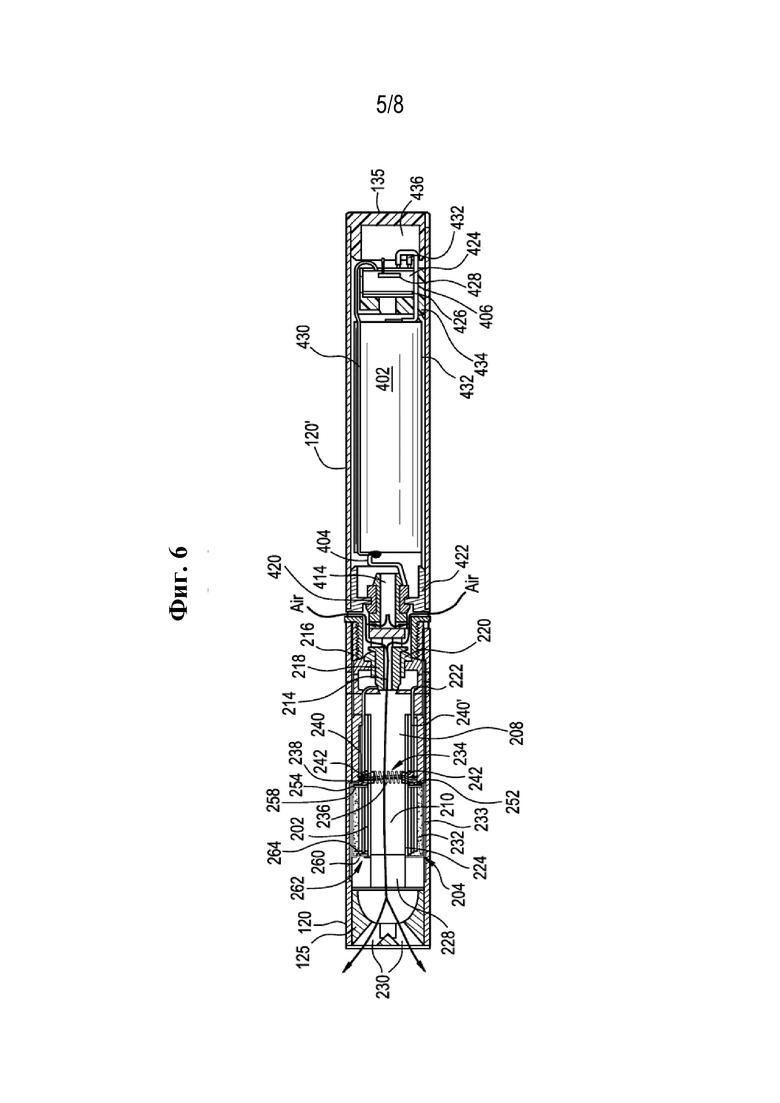

На фиг. 6 представлен вид в разрезе примерного варианта осуществления электронного устройства для парения никотина, показанного на фиг. 1, выполненном вдоль линии II-II'.

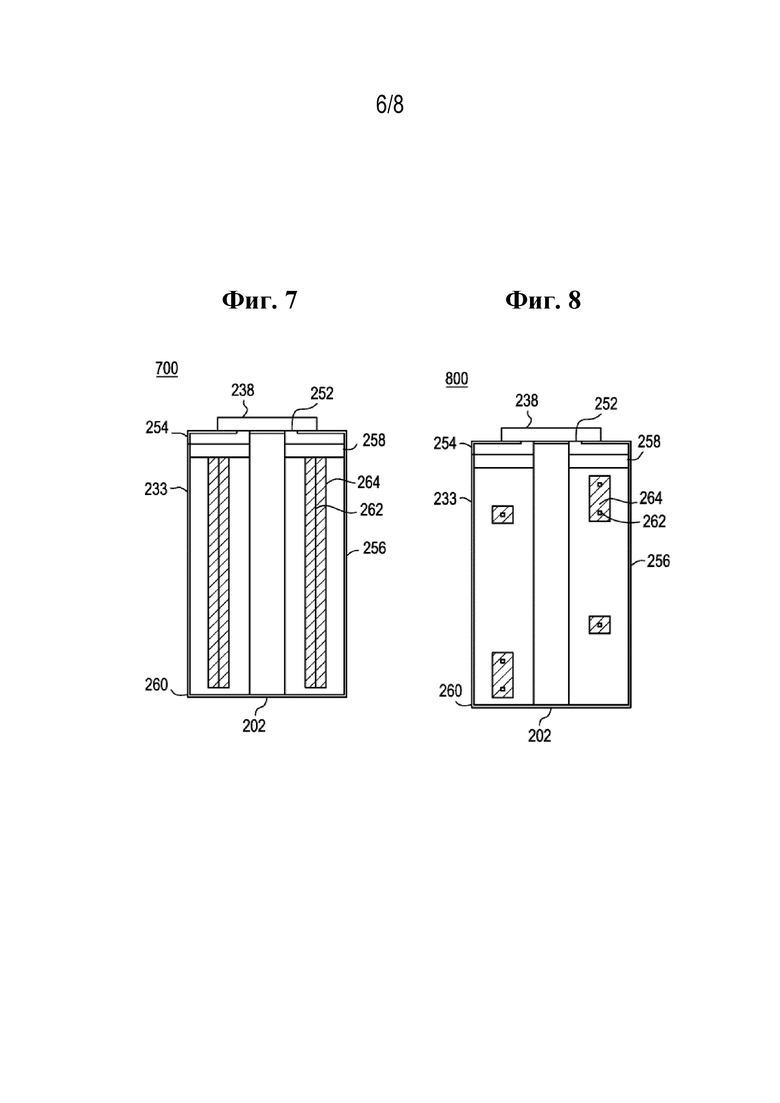

На фиг. 7 представлен вид в разрезе примерного варианта осуществления резервуара в сборе.

На фиг. 8 представлен вид в разрезе другого примерного варианта осуществления резервуара в сборе.

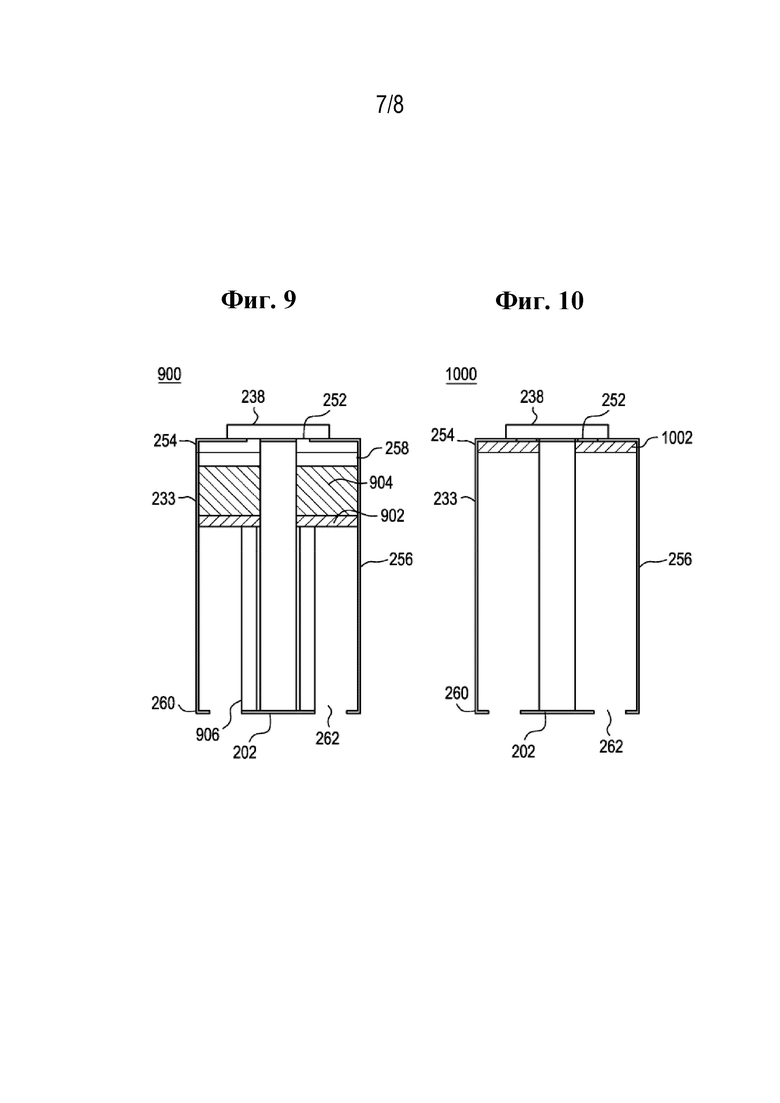

На фиг. 9 представлен вид в разрезе другого примерного варианта осуществления резервуара в сборе.

На фиг. 10 представлен вид в разрезе другого примерного варианта осуществления резервуара в сборе.

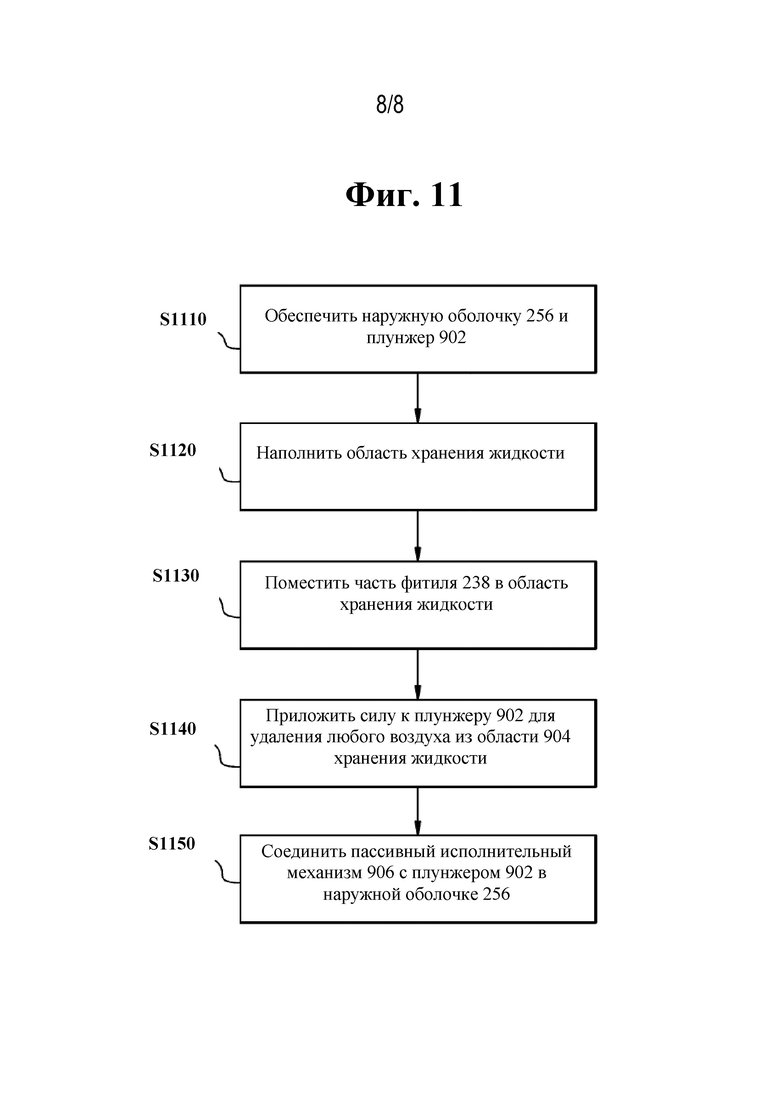

На фиг. 11 представлена блок-схема способа получения резервуара в сборе.

В настоящем документе раскрыты некоторые подробные примерные варианты осуществления. Однако конкретные структурные и функциональные подробности, раскрытые в настоящем документе, представлены исключительно в целях описания примерных вариантов осуществления. Примерные варианты осуществления, тем не менее, могут быть осуществлены во многих альтернативных формах, и их не следует рассматривать как ограниченные только примерными вариантами осуществления, изложенными в настоящем документе.

Соответственно, хотя примерные варианты осуществления могут иметь различные модификации и альтернативные формы, их примерные варианты осуществления показаны для примера в графических материалах и будут подробно описаны в настоящем документе. Однако следует понимать, что нет намерения ограничивать примерные варианты осуществления их конкретными раскрытыми формами, а наоборот примерные варианты осуществления должны охватывать все модификации, эквиваленты и альтернативы, попадающие в рамки объема примерных вариантов осуществления. По всему описанию фигур подобные номера относятся к подобным элементам.

Следует понимать, что, если элемент или слой обозначен как «расположенный на», «соединенный с», «связанный с» или «покрывающий» другой элемент или слой, он может быть непосредственно расположен на, соединен с, связан с или может покрывать другой элемент или слой, или могут присутствовать промежуточные элементы или слои. Наоборот, если элемент обозначен как «расположенный непосредственно на», «непосредственно соединенный с» или «непосредственно присоединенный к» другому элементу или слою, промежуточные элементы или слои отсутствуют. По всему описанию подобные номера относятся к подобным элементам. В контексте настоящего документа термин «и/или» включает любую и все комбинации или подкомбинации из одного или более связанных перечисленных элементов.

Следует понимать, что хотя термины «первый», «второй», «третий» и т.д. могут использоваться в настоящем документе для описания различных элементов, областей, слоев и/или секций, эти элементы, области, слои и/или секции не должны ограничиваться этими терминами. Эти термины используются лишь для того, чтобы отличать один элемент, область, слой или секцию от других области, слоя или секции. Следовательно, первый элемент, область, слой или секция, рассмотренные ниже, могли бы называться вторым элементом, областью, слоем или секцией без отступления от идей примерных вариантов осуществления.

Термины относительного пространственного расположения (например «ниже», «под», «нижний», «над», «верхний» и т.п.) могут быть использованы в настоящем документе с целью упрощения описания для раскрытия связи одного элемента или признака с другим элементом или признаком, как изображено на фигурах. Следует понимать, что термины относительного пространственного расположения предназначены для охвата разных ориентаций устройства во время использования или работы в дополнение к ориентации, представленной на фигурах. Например, если устройство на фигурах перевернуто, элементы, описанные как расположенные «под» другими элементами или деталями или «ниже» них, тогда будут ориентированными «над» другими элементами или деталями. Следовательно, предлог «под» может подразумевать расположение как выше, так и ниже. Устройство может быть ориентировано иначе (повернуто на 90 градусов или в других ориентациях), и слова, используемые в настоящем документе для определения относительного пространственного расположения, будут интерпретироваться соответственно.

Терминология, используемая в настоящем документе, предназначена лишь для описания различных примерных вариантов осуществления и не предназначена для ограничения примерных вариантов осуществления. В контексте настоящего документа предполагается, что использование форм единственного числа не исключает также форм множественного числа, если контекст явно не указывает на иное. Следует также понимать, что выражения «включает», «включающий», «содержит» и/или «содержащий» при использовании в этом описании указывают на наличие определенных признаков, целых чисел, этапов, операций и/или элементов, но не исключают наличия или добавления одного или более других признаков, целых чисел, этапов, операций, элементов и/или их групп.

Когда термины «приблизительно» или «по существу» используются в данном описании в сочетании с числовым значением, подразумевается, что соответствующее числовое значение включает производственную или операционную погрешность (например, более или менее 10 процентов) от указанного числового значения. Более того, при использовании слов «в целом» или «по существу» в сочетании с геометрическими формами, подразумевается, что точность геометрической формы не требуется, но такая свобода в отношении формы находится в рамках объема настоящего раскрытия. Кроме того, независимо от того, изменены ли числовые значения или формы как «приблизительно» или «по существу», следует понимать, что эти значения и формы следует рассматривать как включающие производственную или операционную погрешность (например, более или менее 10 процентов) от указанных числовых значений или форм.

Если не определено иное, все термины (включая технические и научные термины), используемые в данном документе, имеют те же значения, в которых их обычно понимает специалист в данной области техники, к которой относятся примерные варианты осуществления. Также будет понятно, что термины, включая те, которые определены в общепринятых словарях, следует интерпретировать как имеющие значение, которое соответствует их значению в контексте соответствующей области техники, и нельзя интерпретировать в идеализированном или чрезмерно формальном смысле, если это явно не определено в настоящем документе.

Аппаратное обеспечение может быть реализовано с использованием схемы обработки или управления, такой как, но без ограничения, один или более процессоров, одно или более центральных процессорных устройств (ЦПУ), один или более микроконтроллеров, одно или более арифметико-логических устройств (АЛУ), один или более цифровых процессоров сигналов (ЦПС), один или более микрокомпьютеров, одна или более программируемых пользователем вентильных матриц (ППВМ), одна или более однокристальных систем (SoC), один или более программируемых логических элементов (PLU), один или более микропроцессоров, одна или более специализированных интегральных схем (ASIC), или любых других устройства или устройств, способных отвечать на команды и исполнять их определенным способом.

На фиг. 1 представлен вид сбоку электронного устройства 10 для вейпинга (электронного устройства для парения) никотина согласно по меньшей мере одному примерному варианту осуществления. Электронное устройство 10 для парения никотина можно считать устройством в виде электронной системы доставки никотина для парения (ENDS). В по меньшей мере одном примерном варианте осуществления электронное устройство 10 для парения никотина содержит заменяемый картридж (или первую секцию) 105 и секцию батареи многократного использования (или вторую секцию) 110. Первая секция 105 и вторая секция 110 могут быть соединены вместе на соединителе в сборе 115 впускным каналом 145 для воздуха.

В примерном варианте осуществления, показанном на фиг. 1, первая секция 105 содержит первый кожух 120 и вторая секция 110 содержит второй кожух 120'. Электронное устройство 10 для парения никотина содержит вставку 125 на мундштучном конце на первом конце 130 и торцевой колпачок 135 на втором конце 140.

Согласно по меньшей мере одному примерному варианту осуществления первый кожух 120 и второй кожух 120' могут иметь в целом цилиндрическое поперечное сечение. В других примерных вариантах осуществления первый и второй кожухи 120 и 120' могут иметь в целом треугольное, прямоугольное, овальное, квадратное или многоугольное поперечное сечение вдоль одной или более из первой секции 105 и второй секции 110. Кроме того, первый и второй кожухи 120 и 120' могут иметь одинаковую или разную форму поперечного сечения или одинаковый или разный размер. Как описано в настоящем документе, первый и второй кожухи 120, 120' могут также быть обозначены как наружные или основные кожухи.

Хотя примерные варианты осуществления могут быть описаны в некоторых случаях в отношении первой секции 105, соединенной со второй секцией 110, примерные варианты осуществления не следует ограничивать этими примерами.

На фиг. 2 представлен вид в разрезе первой секции 105 электронного устройства 10 для парения никотина, выполненном вдоль линии II-II', представленной на фиг. 1. На фиг. 3 представлен покомпонентный вид примерного варианта осуществления первой секции 105, показанной на фиг. 2.

Обращаясь к фиг. 2 и 3, первый кожух 120 проходит в продольном направлении. Центральный продольный проход 208 для воздуха проходит через часть первого кожуха 120 и находится в сообщении по текучей среде с воздушной трубкой 202 резервуара в сборе 204 для образования внутреннего прохода (также обозначенного как центральный канал или центральный внутренний проход) 210.

Первый соединительный элемент 216 вставлен в первый конец первого кожуха 120. Первый соединительный элемент 216 является частью соединителя в сборе 115 (показан на фиг. 1).

В по меньшей мере одном примерном варианте осуществления первый соединительный элемент 216 является полым цилиндром с внутренней резьбой на части внутренней боковой поверхности. Первый соединительный элемент 216 является проводящим и может быть образован из проводящего материала или покрыт им. Внутренняя резьба (или секция с внутренней резьбой) может быть сопряженной с наружной резьбой (или секцией с наружной резьбой) второй секции 110 для соединения первой секции 105 и второй секции 110. Однако примерные варианты осуществления не ограничены этим примерным вариантом осуществления. Наоборот, соединители могут представлять собой, например, соединители со скользящей посадкой, соединители с фиксатором, соединители со скобой, соединители с зажимом и т.п.Более того, размещение охватываемых и охватывающих соединителей по желанию может быть обратным, таким, что охватываемый соединитель является частью первой секции 105.

Проводящий стержень 218 находится внутри полой части первого соединительного элемента 216. Проводящий стержень 218 может быть образован из проводящего материала (например, нержавеющей стали, меди и т.п.) и может служить в качестве анодной части первого соединительного элемента 216.

Проводящий стержень 218 образует центральный проход 214 для воздуха. Изолятор 220 прокладки удерживает проводящий стержень 218 внутри первого соединительного элемента 216. Изолятор 220 прокладки также электрически изолирует проводящий стержень 218 от наружной части 222 первого соединительного элемента 216.

Наружная часть 222 первого соединительного элемента 216 служит в качестве катодного соединителя первого соединительного элемента 216. Наружная часть 222 может иногда быть обозначена в данном документе как катодный соединитель или катодная часть. Наружная часть 222 может быть образована из проводящего материала (например, нержавеющей стали, меди и т.п.).

По-прежнему обращаясь к примерному варианту осуществления, показанному на фиг. 2 и 3, точка 224 соединения соединяет центральный проход 228 (или канал), расположенный между внутренним проходом 210 воздушной трубки 202 и внутренним пространством вставки 125 на мундштучном конце. Пар никотина может протекать из внутреннего прохода 210 в полость внутри вставки 125 на мундштучном конце через центральный проход 228. В по меньшей мере одном примерном варианте осуществления воздушная трубка 202 может иметь диаметр приблизительно 4 мм.

Вставка 125 на мундштучном конце содержит по меньшей мере два выхода 230, которые могут быть расположены со смещением от продольной оси электронного устройства 10 для парения никотина. Выходы 230 могут быть углублены или не углублены и направлены наружу под углом относительно продольной оси электронного устройства 10 для парения никотина. Выходы 230 могут быть по существу равномерно распределены по периметру вставки 125 на мундштучном конце так, чтобы по существу равномерно распределять пар никотина.

Первая секция 105 дополнительно содержит резервуар в сборе 204. Резервуар в сборе 204 содержит резервуар 232, содержащий кожух 233 резервуара, выполненный с возможностью хранения содержащего никотин готового состава для пара. Первая секция 105 также содержит испаритель 234. Испаритель 234 содержит нагревательный элемент 236 и фитиль 238. В некоторых примерных вариантах осуществления испаритель 234 включен в резервуар в сборе 204. Испаритель 234 выполнен с возможностью испарения содержащего никотин готового состава для пара, втягиваемого из резервуара 232, для образования пара никотина. Пар никотина, содержащий никотин аэрозоль и содержащую никотин дисперсию используют взаимозаменяемо, и они относятся к веществу, генерируемому или вырабатываемому посредством любых раскрытых, заявленных электронных устройств для парения никотина и/или элементов устройств и/или их эквивалентов, которые содержат никотин.

Как показано на фиг. 2, в по меньшей мере одном примерном варианте осуществления резервуар 232 окружает внутренний проход 210 и воздушную трубку 202. Нагревательный элемент 236 может проходить в поперечном направлении через внутренний проход 210 между противоположными частями резервуара 232. В по меньшей мере некоторых примерных вариантах осуществления нагревательный элемент 236 может проходить параллельно продольной оси внутреннего прохода 210.

Резервуар 232 может иметь такой размер и может быть выполнен так, чтобы удерживать достаточное количество содержащего никотин готового состава для пара, так что электронное устройство 10 для парения никотина может быть приспособлено для парения в течение по меньшей мере приблизительно 200 секунд. Более того, электронное устройство 10 для парения никотина может быть выполнено с возможностью обеспечения длительности каждой затяжки максимально приблизительно 5 секунд.

Как упомянуто выше, испаритель 234 содержит нагревательный элемент 236 и фитиль 238. Фитиль 238 может содержать по меньшей мере первую концевую часть и вторую концевую часть, которые могут проходить в противоположные стороны резервуара 232. Нагревательный элемент 236 может по меньшей мере частично окружать центральную часть фитиля 238.

Фитиль 238 может втягивать содержащий никотин готовый состав для пара из резервуара 232 (например, посредством капиллярного действия), и нагревательный элемент 236 может нагревать содержащий никотин готовый состав для пара в центральной части фитиля 238 до температуры, достаточной для испарения содержащего никотин готового состава для пара, тем самым генерируя пар никотина.

В по меньшей мере одном примерном варианте осуществления содержащий никотин готовый состав для пара является материалом или комбинацией материалов, которые могут быть преобразованы в пар никотина. Например, содержащий никотин готовый состав для пара может представлять собой жидкий, твердый и/или гелеобразный состав, включающий, но без ограничения, воду, гранулы, растворители, активные ингредиенты, этанол, растительные экстракты, натуральные или искусственные ароматизирующие вещества и/или вещества для образования пара никотина, такие как глицерин и пропиленгликоль. В некоторых примерных вариантах осуществления содержащий никотин готовый состав для пара может содержать табак и/или другой растительный материал, который может быть или не быть смешан с ароматизаторами, веществами для образования пара никотина, наполнителями, связующими и/или полимерами. Табак и/или другой растительный материал может иметь форму листьев, крупиц, пленок, кусочков, частиц, порошков, гранул и их комбинаций.

В по меньшей мере одном примерном варианте осуществления фитиль 238 может содержать нити (или волокна), обладающие способностью втягивать содержащий никотин готовый состав для пара. Например, фитиль 238 может быть пучком стеклянных (или керамических) нитей, причем пучок содержит группу обмоток из стеклянных нитей или т.п., все компоновки которых могут быть выполнены с возможностью втягивания содержащего никотин готового состава для пара посредством капиллярного действия благодаря промежуточному расстоянию между нитями. Нити могут быть в целом выровнены в направлении, перпендикулярном (поперечном) продольному направлению электронного устройства 10 для парения никотина. В по меньшей мере одном примерном варианте осуществления фитиль 238 может содержать от одной до восьми прядей нитей, причем каждая прядь содержит множество стеклянных нитей, сплетенных вместе. Концевые части фитиля 238 могут быть гибкими и складываемыми на границы резервуара 232. Нити могут иметь поперечное сечение, которое в целом имеет крестообразную форму, форму клевера, Y-образную форму или любую другую подходящую форму.

В по меньшей мере одном примерном варианте осуществления фитиль 238 может содержать любой подходящий материал или комбинацию материалов. Примеры подходящих материалов могут представлять собой, но без ограничения, материалы на основе стекла и керамики или графита. Фитиль 238 может иметь любое подходящее капиллярное втягивающее действие, чтобы принимать в себя содержащие никотин готовые составы для пара, имеющие разные физические свойства, такие как плотность, вязкость, поверхностное натяжение и давление пара. Фитиль 238 может быть непроводящим.

В по меньшей мере одном примерном варианте осуществления нагревательный элемент 236 (или нагреватель) может содержать проволочную спираль (нагревательную спираль), которая по меньшей мере частично окружает фитиль 238. Провод, используемый для образования проволочной спирали, может быть металлическим. Нагревательный элемент 236 может проходить полностью или частично вдоль длины фитиля 238. Нагревательный элемент 236 может также проходить полностью или частично по окружности фитиля 238. В некоторых примерных вариантах осуществления нагревательный элемент 236 может находиться или не находиться в контакте (или непосредственном контакте) с фитилем 238. Нагревательный элемент 236 может быть частью парового узла. Паровой узел может содержать нагревательный элемент 236, и проходы для воздуха, и любые другие части электронного устройства для парения никотина, которые помогают образовывать пар никотина из содержащего никотин готового состава для пара.

В примерном варианте осуществления, показанном на фиг. 2 и 3, нагревательный элемент 236 электрически соединен с проводящим стержнем 218 с помощью первого электрического вывода 240 и с наружной частью 222 с помощью второго электрического вывода 240'. Соответственно, наружная часть 222 и проводящий стержень 218 образуют соответствующее внешнее электрическое соединение с нагревательным элементом 236.

В по меньшей мере некоторых других примерных вариантах осуществления нагревательный элемент 236 может иметь форму плоского тела, керамического тела, одинарного провода, сетки, решетки из резистивной проволоки или любую другую подходящую форму. В более общем смысле нагревательный элемент 236 может быть любым нагревателем, который выполнен с возможностью испарения содержащего никотин готового состава для пара.

В по меньшей мере одном примерном варианте осуществления нагревательный элемент 236 может быть образован из любых подходящих электрически резистивных материалов. Примеры подходящих электрически резистивных материалов могут включать, но без ограничения, медь, титан, цирконий, тантал и металлы из платиновой группы. Примеры подходящих сплавов металлов включают, но без ограничения, нержавеющую сталь, никель, кобальт, хром, алюминий-титан-цирконий, гафний, ниобий, молибден, тантал, вольфрам, олово, галлий, марганец, и железосодержащие сплавы, и суперсплавы на основе никеля, железа, кобальта, нержавеющей стали.

Например, нагревательный элемент 236 может быть образован из алюминида никеля, материала со слоем из оксида алюминия на поверхности, алюминида железа и других композитных материалов, причем электрически резистивный материал может необязательно быть встроен в изоляционный материал, инкапсулирован в него или покрыт им, или наоборот, в зависимости от кинетики переноса энергии и требуемых внешних физико-химических свойств. Нагревательный элемент 236 может содержать по меньшей мере один материал, выбранный из группы, состоящей из нержавеющей стали, меди, медных сплавов, хромоникелевых сплавов, суперсплавов и их комбинаций. В примерном варианте осуществления нагревательный элемент 236 может быть образован из никель-хромовых сплавов или железо-хромовых сплавов. В другом примерном варианте осуществления нагревательный элемент 236 может быть керамическим нагревателем, имеющим электрически резистивный слой на своей наружной поверхности.

В по меньшей мере одном примерном варианте осуществления нагревательный элемент 236 может нагревать содержащий никотин готовый состав для пара в фитиле 238 с помощью теплопроводности. Альтернативно тепло от нагревательного элемента 236 может проводиться в содержащий никотин готовый состав для пара с помощью теплопроводного элемента, или нагревательный элемент 236 может передавать тепло во входящий воздух окружающей среды, втягиваемый через электронное устройство 10 для парения никотина при парении, который в свою очередь нагревает содержащий никотин готовый состав для пара посредством конвекции.

В по меньшей мере одном примерном варианте осуществления, как показано на фиг. 2, показан резервуар в сборе 204, где фитиль 238 проходит над воздушной трубкой 202 и смежно с первым проемом 252 на первом конце 254 наружной оболочки 256 резервуара в сборе 204. Передаточный материал 258 может быть смежным с фитилем 238. Резервуар 232 для содержащего никотин готового состава для пара может быть образован внутренней поверхностью наружной оболочки 256 между первым концом 254 наружной оболочки 256 и вторым концом 260 наружной оболочки 256. Передаточный материал 258 и фитиль 238 могут быть выполнены с возможностью действовать совместно для втягивания содержащего никотин готового состава для пара во внешнее пространство резервуара 232.

В некоторых примерных вариантах осуществления первый проем 252 проходит через боковую часть воздушной трубки 202 (не показано). Если наружная оболочка 256 имеет форму цилиндра, то резервуар 232 может иметь кольцевое пространство между наружной поверхностью воздушной трубки 202 и внутренней поверхностью наружной оболочки 256 и между первым концом 254 и вторым концом 260 наружной оболочки 256. Резервуар 232 может содержать содержащий никотин готовый состав для пара. Показаны примерные варианты осуществления, причем наружная оболочка 256 имеет форму цилиндра, однако наружная оболочка 256 может иметь форму, которая не является цилиндром, такую как прямоугольник, квадрат, овал или любая другая форма.

В по меньшей мере одном примерном варианте осуществления, как показано на фиг. 2, резервуар в сборе 204 может содержать второй проем 262, образованный во втором конце 260 наружной оболочки 256. Второй проем 262 может быть покрыт мембраной 264. Мембрана 264 может представлять собой один или более слоев тканого полотна. Тканое полотно может быть проницаемым для воздуха, но непроницаемым для воды. Например, тканое полотно может быть выполнено по технологии Gore-Tex или представлять собой тканое полотно, сделанное из сплетенных гидрофобных волокон, или тканое полотно с гидрофобным покрытием.

Во время транспортировки, особенно транспортировки самолетом, любой воздух, находящийся в резервуаре 232, может расширяться по причине уменьшения давления воздуха снаружи резервуара. Расширяющийся воздух может выходить из резервуара 232 через мембрану 264. Следовательно, может не быть перепада давления между внутренним пространством резервуара и внешним пространством резервуара. Обеспечение механизма, посредством которого воздух в резервуаре можно удалить из резервуара, уменьшает потенциал утечки содержащего никотин готового состава для пара из резервуара 232 во время транспортировки, перевозки и использования.

На фиг. 4 представлен вид в разрезе второй секции примерного варианта осуществления электронного устройства 10 для парения никотина, выполненном вдоль линии II-II', представленной на фиг. 1. На фиг. 5 представлен покомпонентный вид примерного варианта осуществления второй секции 110, показанной на фиг. 4.

Вторая секция 110 может представлять собой секцию многократного использования электронного устройства 10 для парения никотина, при этом секция многоразового использования может быть выполнена с возможностью перезарядки посредством внешнего зарядного устройства. Альтернативно вторая секция 110 может быть одноразовой. В этом примере вторую секцию 110 можно использовать до тех пор, пока энергия из блока 402 питания (описан ниже) не будет израсходована (например, энергия падает ниже порогового уровня).

Обращаясь к фиг. 4 и 5, согласно по меньшей мере этому примерному варианту осуществления, блок 402 питания содержит анодный вывод 404 и катодный вывод 406. Каждый из анодного вывода 404 и катодного вывода 406 может иметь форму одного или более электрических выводов или проводов. Блок 402 питания (или источник питания) может представлять собой батарею. Например, блок 402 питания может представлять собой литий-ионную батарею или вариант литий-ионной батареи, например литий-ионную полимерную батарею. Батарея может быть одноразовой или перезаряжаемой. Блок питания может быть выполнен с возможностью подачи электропитания на нагревательный элемент 236.

Вторая секция 110 дополнительно содержит соединительный элемент 408 на первом конце второй секции 110. В примерном варианте осуществления, показанном на фиг. 4, соединительный элемент 408 представляет собой охватываемый соединитель, выполненный с возможностью соединения с охватывающим первым соединительным элементом 216 первой секции 105. Альтернативно соединительный элемент 408 может представлять собой охватывающий соединитель, выполненный с возможностью соединения с охватываемым соединителем первой секции 105.

В примерном варианте осуществления, показанном на фиг. 4, соединительный элемент 408 содержит резьбу 410, выполненную с возможностью сопряжения с соответствующей резьбой на первом соединительном элементе 216 первой секции 105. Хотя проиллюстрирован как резьбовое соединение, согласно по меньшей мере некоторым другим примерным вариантам осуществления соединительный элемент 408 может представлять собой, например, соединители со скользящей посадкой, соединители с фиксатором, соединители со скобой, соединители с зажимом или т.п.

Катодный вывод (соединительный элемент 408) блока 402 питания оканчивается на датчике в сборе 424, и электрически соединен с ним, который расположен рядом со вторым концом второй секции 110. Датчик в сборе 424 более подробно будет описан ниже.

Анодный вывод 404 оканчивается на проводящем стержне 412 и электрически соединен с ним. Проводящий стержень 412 может служить в качестве анодной части соединительного элемента 408. Проводящий стержень 412 образует центральный проход 414, который находится в сообщении по текучей среде с одним или более боковыми вентиляционными каналами 416. Боковые вентиляционные каналы 416 могут быть отверстиями, просверленными в проводящем стержне 412. Центральный проход 414 и один или более боковых вентиляционных каналов 416 позволяют обнаруживать затяжку посредством датчика в сборе (например, датчика затяжки в сборе) 424, что является результатом изменений давления при втягивании воздуха через впускные отверстия 145 для воздуха.

Хотя на фиг. 4 показаны только 2 боковых вентиляционных канала 416 и два впускных отверстия 145 для воздуха, примерные варианты осуществления не следует ограничивать этим примером. Наоборот, проводящий стержень 412 может содержать любое количество боковых вентиляционных каналов 416 и соединительный элемент 408 может содержать любое количество впускных отверстий 145 для воздуха. Например, проводящий стержень 412 может содержать 4 боковых вентиляционных канала 416, разнесенных друг от друга на равные расстояния вокруг проводящего стержня 412. Подобным образом соединительный элемент 408 может содержать 4 впускные отверстия 145 для воздуха, разнесенные друг от друга на равные расстояния вокруг соединительного элемента 408.

Проводящий стержень 412 дополнительно содержит верхнюю часть 418, имеющую выемку, позволяющую воздуху, втягиваемому через впускные отверстия 145 для воздуха, протекать и/или иметь сообщение через конец второй секции 110 в первую секцию 105, когда она соединена со второй секцией 110.

Проводящий стержень 412 может быть образован из проводящего материала (например, нержавеющей стали, меди или т.п.) и находится внутри полой части соединительного элемента 408. Когда соединительный элемент 408 второй секции 110 соединен с первым соединительным элементом 216 первой секции 105, верхняя часть 418 (и проводящий стержень 412) физически и электрически соединяется с проводящим стержнем 218 для обеспечения возможности протекания электрического тока из блока 402 питания в нагревательный элемент 236. Электрическое соединение также обеспечивает возможность электрической передачи сигналов между первой секцией 105 и второй секцией 110.

По-прежнему обращаясь к фиг. 4 и 5, изолятор 420 прокладки удерживает проводящий стержень 412 внутри соединительного элемента 408. Изолятор 420 прокладки также электрически изолирует проводящий стержень 412 от наружной части 422 соединительного элемента 408. Наружная часть 422 может быть образована из проводящего материала (например, нержавеющей стали, меди или т.п.) и может служить в качестве катодной части соединительного элемента 408.

Как упомянуто выше, соединительный элемент 408 содержит одно или более впускных отверстий 145 для воздуха, выполненных с возможностью прохождения воздуха окружающей среды в соединительный элемент 408. Впускные отверстия 145 для воздуха могут также иногда называться вентиляционными каналами или воздушными вентиляционными каналами.

Воздух окружающей среды, втягиваемый в соединительный элемент 408, может комбинироваться и/или смешиваться с воздухом, вытекающим из одного или более боковых вентиляционных каналов 416, и протекать в первую секцию 105, когда первая секция 105 соединена со второй секцией 110. В по меньшей мере одном примерном варианте осуществления впускные отверстия 145 для воздуха могут быть просверлены в соединительном элементе 408 непосредственно ниже резьбы 410 под углом, перпендикулярным или по существу перпендикулярным продольной осевой линии соединительного элемента 408.

Боковые стенки впускных отверстий 145 для воздуха могут быть скошены для обеспечения наклона боковых стенок вовнутрь (например, для «зенкования» боковых стенок на кромке впускных отверстий 145 для воздуха). Благодаря скашиванию боковых стенок на кромке впускных отверстий 145 для воздуха (вместо использования относительно острых краев на кромке впускных отверстий 145 для воздуха), впускные отверстия 145 для воздуха могут быть менее подвержены засорению или частичному блокированию (вследствие уменьшения эффективной площади поперечного сечения впускных отверстий 145 для воздуха возле кромки впускных отверстий 145 для воздуха). В по меньшей мере одном примерном варианте осуществления боковые стенки кромки впускных отверстий 145 для воздуха могут быть скошены (наклонены) настолько, чтобы проходить под углом приблизительно 38 градусов относительно продольной длины (или продольной осевой линии) соединительного элемента 408 и второго кожуха 120' второй секции 110.

В по меньшей мере одном примерном варианте осуществления впускные отверстия 145 для воздуха могут иметь такой размер и быть выполнены так, что электронное устройство 10 для парения никотина характеризуется сопротивлением втягиванию (RTD) в диапазоне от приблизительно 60 миллиметров водяного столба до приблизительно 150 миллиметров водяного столба.

По-прежнему обращаясь к фиг. 4 и 5, как упомянуто выше, вторая секция 110 содержит датчик в сборе (например, датчик затяжки в сборе) 424.

Как показано на фиг. 4, например, датчик в сборе 424 электрически соединен с блоком 402 питания и получает питание от него. В по меньшей мере этом примерном варианте осуществления датчик в сборе 424 содержит датчик (например, датчик затяжки) 426 и схему 428 управления.

Схема 428 управления выполнена с возможностью предоставления электрического тока и/или электрических сигналов в первую секцию 105. С этой целью схема 428 управления электрически соединена с проводящим стержнем 412 (анодная часть соединительного элемента 408) посредством проводки (или вывода) 430 схемы управления и с наружной (катодной) частью 422 соединительного элемента 408 посредством проводки (или вывода) 432 схемы управления. В по меньшей мере этом примере проводка 432 схемы управления выполняет функцию катода для электрической схемы, содержащей датчик в сборе 424.

Датчик 426 может быть емкостным датчиком, выполненным с возможностью распознавания падения внутреннего давления во второй секции 110. Датчик 426 и схема 428 управления могут функционировать вместе для открывания и закрывания схемы управления нагревателем (не показана) между блоком 402 питания и нагревательным элементом 236 первой секции 105, когда она соединена со второй секцией 110. В по меньшей мере одном примерном варианте осуществления датчик 426 выполнен с возможностью генерирования выходного сигнала, указывающего величину и направление потока воздуха через электронное устройство 10 для парения никотина. В этом примере схема 428 управления принимает выходной сигнал датчика 426 и определяет, (1) указывает ли направление потока воздуха на приложение отрицательного давления ко вставке 125 на мундштучном конце (например, затяжку на ней) (в противоположность положительному давлению, или вдуванию) и (2) превышает ли величина приложения отрицательного давления пороговый уровень. Если эти условия парения соблюдены, то схема 428 управления электрически соединяет блок 402 питания с нагревательным элементом 236 для активации нагревательного элемента 236.

В одном примере схема управления нагревателем может содержать транзистор управления питанием нагревателя (не показан). Схема 428 управления может электрически соединять блок 402 питания с нагревательным элементом 236 посредством активации транзистора управления питанием нагревателя. В по меньшей мере одном примере транзистор управления питанием нагревателя (или схема управления нагревателем) может образовывать часть схемы 428 управления.

Схема 428 управления и датчик 426 могут быть отдельными компонентами, расположенными на печатной плате и соединенными с помощью электрических контактов. Дополнительно, хотя в данном документе рассмотрен емкостный датчик, датчик 426 может представлять собой любой подходящий датчик давления, например микроэлектромеханическую систему (MEMS), содержащую пьезорезистивный датчик или другой датчик давления.

Схема 428 управления может содержать, среди прочего, контроллер. Согласно одному или более примерным вариантам осуществления контроллер может быть реализован с использованием аппаратного обеспечения, комбинации аппаратного обеспечения и программного обеспечения, или среды хранения, хранящей программное обеспечение. Аппаратное обеспечение может быть реализовано с использованием схемы обработки или управления, такой как, но без ограничения, один или более процессоров, одно или более центральных процессорных устройств (ЦПУ), один или более микроконтроллеров, одно или более арифметико-логических устройств (АЛУ), один или более цифровых процессоров сигналов (ЦПС), один или более микрокомпьютеров, одна или более программируемых пользователем вентильных матриц (ППВМ), одна или более однокристальных систем (SoC), один или более программируемых логических элементов (PLU), один или более микропроцессоров, одна или более специализированных интегральных схем (ASIC), или любых других устройства или устройств, способных отвечать на команды и исполнять их определенным способом.

В другом примерном варианте осуществления схема 428 управления может содержать управляемый вручную переключатель для ручной активации нагревательного элемента 236.

В по меньшей мере одном примерном варианте осуществления схема 428 управления может содержать элемент ограничения периода времени для ограничения периода времени, во время которого электрический ток непрерывно подается на нагревательный элемент 236. Период времени может быть установлен или предварительно установлен в зависимости от количества содержащего никотин готового состава для пара, которое необходимо испарить. В одном примере период времени для непрерывного применения электрического тока к нагревательному элементу 236 может быть ограничен так, что нагревательный элемент 236 нагревает часть фитиля 238 менее чем приблизительно 10 секунд. В другом примере период времени для непрерывного применения электрического тока к нагревательному элементу 236 может быть ограничен так, что нагревательный элемент 236 нагревает часть фитиля 238 приблизительно 5 секунд.

По-прежнему обращаясь к фиг. 4 и 5, датчик в сборе 424 удерживается внутри держателя 434 датчика на втором конце второй секции 110. В по меньшей мере одном примерном варианте осуществления держатель 434 датчика может быть частью силиконовой или резиновой прокладки. Однако примерные варианты осуществления не следует ограничивать этим примером.

Световой индикатор 436 активации нагрева может также быть расположен на втором конце второй секции 110. В примерном варианте осуществления, показанном на фиг. 4, световой индикатор 436 активации нагрева может быть расположен внутри торцевого колпачка 135. Световой индикатор 436 активации нагрева может содержать один или более светоизлучающих диодов (LED). LED могут включать один или более цветов (например, белый, желтый, красный, зеленый, синий или т.п.). Более того, световой индикатор 436 активации нагрева может быть выполнен с возможностью свечения, когда блок 402 питания подает электрический ток на нагревательный элемент 236. Световой индикатор 436 активации нагрева можно использовать для диагностики электронной системы для парения никотина или указания того, что происходит перезарядка блока 402 питания. Световой индикатор 436 активации нагрева может также быть выполнен так, что световой индикатор 436 активации нагрева может быть активирован или деактивирован для конфиденциальности. Световой индикатор 436 активации нагрева может быть частью датчика в сборе 424 или электрически соединен с ним.

На фиг. 6 представлен вид в разрезе примерного варианта осуществления электронного устройства для парения никотина, показанного на фиг. 1, выполненном вдоль линии II-II'.

На фиг. 6 первая секция 105 показана соединенной со второй секцией 110. Стрелки на фиг. 6 указывают примерный поток воздуха через электронное устройство 10 для парения никотина.

Работа электронного устройства 10 для парения никотина для создания пара никотина, когда первая секция 105 соединена со второй секцией 110, теперь будет описана в отношении фиг. 6.

Обращаясь к фиг. 6, воздух втягивается главным образом в первую секцию 105 через по меньшей мере одно из впускных отверстий 145 для воздуха в ответ на приложение отрицательного давления ко вставке 125 на мундштучном конце.

Если схема 428 управления обнаруживает условия парения, описанные выше, то схема 428 управления инициирует подачу питания на нагревательный элемент 236, вследствие чего нагревательный элемент 236 нагревает содержащий никотин готовый состав для пара на фитиле 238 с образованием пара никотина.

Воздух, втягиваемый через впускное отверстие 145 для воздуха, входит в полость внутри соединительного элемента 408 и проходит через выемку в верхней части 418 в центральный проход 214 для воздуха. Из центрального прохода 214 для воздуха воздух протекает через проход 208 для воздуха и затем через внутренний проход 210.

Воздух, протекающий через внутренний проход 210, комбинируется и/или смешивается с паром никотина, генерируемым нагревательным элементом 236, и смесь воздуха с паром никотина проходит из внутреннего прохода 210 в центральный проход 228 и затем в полость внутри вставки 125 на мундштучном конце. Из полости во вставке 125 на мундштучном конце смесь воздуха с паром никотина вытекает из выходов 230.

На фиг. 7 представлен вид в разрезе примерного варианта осуществления резервуара в сборе 700.

В по меньшей мере одном примерном варианте осуществления резервуар в сборе 700, показанный на фиг. 7, является аналогичным резервуару в сборе 204, показанному на фиг. 2, за исключением того, что резервуар в сборе 700 содержит второй проем 262 в форме щели в наружной оболочке 256. Щель может проходить от первого конца 254 наружной оболочки 256 ко второму концу 260 наружной оболочки 256. Альтернативно щель может проходить только на часть расстояния между первым концом 254 и вторым концом 260 наружной оболочки 256.

В по меньшей мере одном примерном варианте осуществления резервуар в сборе 200 может содержать несколько вторых проемов 262 в форме щелей. Два вторых проема 262 могут быть щелями на противоположных сторонах наружной оболочки 256. Наличие нескольких щелей позволяет обеспечить несколько мест для выхода воздуха из резервуара 232 для уравнивания давления воздуха между внутренним пространством резервуара 232 и внешним пространством резервуара. Например, если только приблизительно одна десятая резервуара 232 содержит воздух, то резервуар 232 может быть расположен так, что воздух не контактирует с мембраной 264, покрывающей второй проем 262, так что воздух не может выходить, если есть только один второй проем 262. Однако если есть несколько вторых проемов 262, то воздух может выходить через один из других вторых проемов 262. Вторые проемы 262 могут проходить в любом направлении вдоль наружной оболочки 256. Вторые проемы 262 могут быть покрыты одной или более мембранами 264. Например, каждый второй проем 262 может быть покрыт соответствующей мембраной 264.

На фиг. 8 представлен вид в разрезе другого примерного варианта осуществления резервуара в сборе 800.

В по меньшей мере одном примерном варианте осуществления, как показано на фиг. 8, резервуар в сборе 800 аналогичен резервуару в сборе 204, показанному на фиг. 2, за исключением того, что второй проем 262 имеет форму микроотверстия. В по меньшей мере одном примерном варианте осуществления резервуар в сборе 800 может содержать множество вторых проемов 262 в форме микроотверстий. Несколько вторых проемов 262 могут быть покрыты одной или более мембранами 264. Например, каждый второй проем 262 может быть покрыт соответствующей мембраной 264.

На фиг. 9 представлен вид в разрезе другого примерного варианта осуществления резервуара в сборе 900.

В по меньшей мере одном примерном варианте осуществления, как показано на фиг. 9, резервуар в сборе 900 аналогичен резервуару в сборе 204, показанному на фиг. 2, за исключением того, что резервуар в сборе 900 содержит плунжер 902, который проходит через внутреннее пространство наружной оболочки 256, образуя уплотнение, в результате чего содержащий никотин готовый состав для пара не может пройти ниже плунжера 902. Первая сторона плунжера 902 и часть наружной оболочки 256 образуют область 904 хранения жидкости (или резервуар) для содержащего никотин готового состава для пара. Если резервуар в сборе 900 содержит воздушную трубку 202, то плунжер 902 содержит отверстие, в результате чего плунжер 902 охватывает воздушную трубку 202 в наружной оболочке 256. Плунжер 902 может быть выполнен с возможностью перемещения под действием объема содержащего никотин готового состава для пара в области 904 хранения жидкости. Например, по мере вытягивания содержащего никотин готового состава для пара капиллярной силой через фитиль 238 и передаточный материал 258 давление текучей среды в области 904 хранения жидкости уменьшается, в то время как атмосферное давление внешнего пространства области 904 хранения жидкости остается неизменным. Это изменение давления вызывает уменьшение силы на первой стороне плунжера 902, в то время как атмосферное давление на второй стороне плунжера 902, противоположной первой стороне плунжера 902, остается неизменным. Разница в силе вызывает перемещение плунжера 902 в первом направлении к первому концу 254 наружной оболочки 256.

Если сила трения плунжера 902 к наружной оболочке 256 и/или воздушной трубке 202 больше, чем разница в силе, то плунжер 902 не двинется. Необязательный пассивный исполнительный механизм 906 может прикладывать третью силу ко второй стороне плунжера 902 для преодоления силы трения. Пассивный исполнительный механизм 906 может представлять собой пружину во внутреннем пространстве наружной оболочки 256, оказывающую давление на второй конец 260 наружной оболочки 256 и вторую сторону плунжера 902.

В по меньшей мере одном примерном варианте осуществления резервуар в сборе 900 может содержать несколько вторых проемов 262 в форме щелей. Два вторых проема 262 могут быть щелями на противоположных сторонах наружной оболочки 256. Наличие нескольких щелей позволяет обеспечить несколько мест для выхода воздуха из резервуара 232 для уравнивания давления воздуха между внутренним пространством резервуара 232 и внешним пространством резервуара.

На фиг. 10 представлен вид в разрезе другого примерного варианта осуществления резервуара в сборе 1000 до наполнения резервуара в сборе 1000 содержащим никотин готовым составом для пара.

В по меньшей мере одном примерном варианте осуществления резервуар в сборе 1000 может иметь наружную оболочку 256 с первым проемом 252 (или проемами) в первом конце 254 наружной оболочки 256. Плунжер 1002 может быть обеспечен во внутреннем пространстве наружной оболочки 256, причем первая сторона плунжера 1008 контактирует с первым концом 254 наружной оболочки 256, причем плунжер 1008 проходит через внутреннее пространство наружной оболочки 256. Первая сторона плунжера 1002 и ограниченная часть внутреннего пространства наружной оболочки 256 образуют область хранения жидкости для содержащего никотин готового состава для пара.

Область хранения жидкости на фиг. 10 не имеет объема. Это сделано для того, чтобы не было воздуха в области хранения жидкости до наполнения резервуара в сборе содержащим никотин готовым составом для пара. Как указывалось ранее, плунжер 1002 уменьшает и/или предотвращает включение воздуха в содержащий никотин готовый состав для пара для уменьшения и/или предотвращения утечки во время транспортировки, перевозки и/или вейпинга.

На фиг. 11 представлена блок-схема способа получения резервуара в сборе.

В по меньшей мере одном примерном варианте осуществления, как показано на фиг. 11, на этапе S1110 резервуар в сборе 900 обеспечивают наружной оболочкой 256 и плунжером 902. Например, резервуар в сборе может быть обеспечен так, как показано на фиг. 9.

На этапе S1120 область хранения жидкости наполняют содержащим никотин готовым составом для пара. Это можно осуществить путем соединения первого проема 252 (или проемов) с наполнительным устройством (не показано), причем наполнительное устройство может подавать содержащий никотин готовый состав для пара в первый проем 252 и прикладывать гидравлическое давление к содержащему никотин готовому составу для пара для продвижения плунжера 902 в первом направлении в сторону от первого конца 254 наружной оболочки 256. По мере перемещения плунжера 902 в первом направлении область хранения жидкости увеличивается в объеме и наполняется содержащим никотин готовым составом для пара. Небольшое количество воздуха, такого как воздух, который находился в первом проеме 252 до соединения наполнительного устройства с первым проемом 252, может также входить в область 904 хранения жидкости. Плунжер 902 может перемещаться до тех пор, пока вторая сторона плунжера 902 не вступит в контакт со вторым концом 260 наружной оболочки 256, или может перемещаться в любое местоположение между первым концом 254 и вторым концом 260 наружной оболочки 256 вследствие подачи объема содержащего никотин готового состава для пара в резервуар в сборе 900.

На этапе S1130 часть фитиля 238 может быть помещена в область 904 хранения жидкости через первый проем 252. Фитиль 238 может быть двухкомпонентным фитилем или однокомпонентным фитилем. Когда фитиль 238 вставляют, фитиль 238 может содержать небольшое количество воздуха в фитиле 238. Фитиль 238 будет поглощать небольшое количество содержащего никотин готового состава для пара и небольшое количество или весь воздух в области хранения жидкости посредством втягивающего действия. Втягивающее действие в целом вызовет выход значительной части воздуха, содержащегося в области хранения жидкости, и воздуха в фитиле 238 через фитиль 238 во внешнее пространство области хранения жидкости.

Этап S1140 является необязательным. На этапе S1140, при желании, ко второй стороне плунжера 902 может быть приложена сила для удаления любого воздуха из области 904 хранения жидкости. Сила может быть приложена вручную или при помощи инструмента, механизма, или какого-либо исполнительного механизма, такого как пассивный исполнительный механизм 906. Сила может прикладываться на протяжении установленного отрезка времени, или до тех пор, пока содержащий никотин готовый состав для пара не начнет выталкиваться из фитиля во внешнее пространство области 904 хранения жидкости. Данная операция может не потребоваться, если в область хранения жидкости вошло незначительное количество воздуха.

Этап S1150 также является необязательным. На этапе S1150 пассивный исполнительный механизм 906 может быть соединен со второй стороной плунжера 902 в наружной оболочке 256. Пассивный исполнительный механизм 906 может быть соединен со вторым концом наружной оболочки 256. Пассивный исполнительный механизм 906 может представлять собой пружину или другую форму пассивного исполнительного механизма, который вставляют через второй проем 262. Пассивный исполнительный механизм 906 можно вставлять после того, как область 904 хранения жидкости была наполнена содержащим никотин готовым составом для пара.

Резервуар в сборе 900, который получают согласно операциям, показанным на фиг. 11, может обладать преимуществом в виде отсутствия воздуха, или незначительного количества воздуха, в области 904 хранения жидкости, в результате чего область хранения жидкости не содержит плунжер 902 или пассивный исполнительный механизм 906. Вместо этого резервуар в сборе может напоминать тот, который показан на фиг. 1, 6, 7 и 8, и содержать один или более проемов 262, покрытых мембраной 264, для компенсации удаления жидкости из резервуара.

Примерные варианты осуществления с содержащим никотин готовым составом для пара

Содержащий никотин готовый состав для пара содержит никотин. В одном примерном варианте осуществления в содержащий никотин готовый состав для пара включено ароматизирующее вещество (по меньшей мере один ароматизатор). В примерном варианте осуществления содержащий никотин готовый состав для пара представляет собой жидкий, твердый и/или гелеобразный состав, включающий, но без ограничения, воду, гранулы, растворители, активные ингредиенты, этанол, растительные экстракты, натуральные или искусственные ароматизирующие добавки и/или по меньшей мере одно вещество для образования пара никотина, такое как глицерин и пропиленгликоль.

В примерном варианте осуществления по меньшей мере одно вещество для образования пара никотина содержащего никотин готового состава для пара содержит диолы (такие как пропиленгликоль и/или 1, 3-пропандиол), глицерин и их комбинации или подкомбинации. Могут использоваться разные количества вещества для образования пара никотина. Например, в некоторых примерных вариантах осуществления по меньшей мере одно вещество для образования пара никотина включено в количестве, находящемся в диапазоне от приблизительно 20 процентов по весу от веса содержащего никотин готового состава для пара до приблизительно 90 процентов по весу от веса содержащего никотин готового состава для пара (например, количество вещества для образования пара никотина находится в диапазоне от приблизительно 50 процентов до приблизительно 80 процентов, или от приблизительно 55 процентов до 75 процентов, или от приблизительно 60 процентов до 70 процентов) и т.п.В качестве другого примера в одном примерном варианте осуществления содержащий никотин готовый состав для пара характеризуется весовым отношением диола к глицерину, которое находится в диапазоне от приблизительно 1:4 до 4:1, при этом диол представляет собой пропиленгликоль, или 1,3-пропандиол, или их комбинации. В одном примерном варианте осуществления это отношение составляет приблизительно 3:2. Могут использоваться другие количества или диапазоны.

В одном примерном варианте осуществления содержащий никотин готовый состав для пара содержит воду. Могут использоваться разные количества воды. Например, в некоторых примерных вариантах осуществления вода может быть включена в количестве в диапазоне от приблизительно 5 процентов по весу от веса содержащего никотин готового состава для пара до приблизительно 40 процентов по весу от веса содержащего никотин готового состава для пара или в количестве, находящемся в диапазоне от приблизительно 10 процентов по весу от веса содержащего никотин готового состава для пара до приблизительно 15 процентов по весу от веса содержащего никотин готового состава для пара. Могут использоваться другие количества или процентные соотношения. Например, в примерном варианте осуществления оставшаяся часть содержащего никотин готового состава для пара, которая не является водой (а также никотином и/или ароматизаторами), представляет собой вещество для образования пара никотина (описанное выше), при этом количество вещества для образования пара никотина составляет от 30 процентов по весу до 70 процентов по весу пропиленгликоля, а остаток вещества для образования пара никотина представляет собой глицерин. Могут использоваться другие количества или процентные соотношения.

В одном примерном варианте осуществления содержащий никотин готовый состав для пара содержит по меньшей мере один ароматизатор в количестве, находящемся в диапазоне от приблизительно 0,2 процента до приблизительно 15 процентов по весу (например, количество ароматизатора может находиться в диапазоне от приблизительно 1 процента до 12 процентов, или от приблизительно 2 процентов до 10 процентов, или от приблизительно 5 процентов до 8 процентов). В одном примерном варианте осуществления по меньшей мере один ароматизатор может быть по меньшей мере одним из натурального ароматизатора, искусственного ароматизатора или комбинации натурального ароматизатора и искусственного ароматизатора. Например, по меньшей мере один ароматизатор может содержать ментол и т.п.

В одном примерном варианте осуществления содержащий никотин готовый состав для пара содержит никотин в количестве, находящемся в диапазоне от приблизительно 1 процента по весу до приблизительно 10 процентов по весу. Например, количество никотина находится в диапазоне от приблизительно 2 процентов до 9 процентов, или от приблизительно 2 процентов до 8 процентов, или от приблизительно 2 процентов до 6 процентов. В одном примерном варианте осуществления часть содержащего никотин готового состава для пара, который не является никотином и/или ароматизатором, содержит 10-15 процентов по весу воды, при этом оставшаяся часть содержащего никотин готового состава для пара представляет собой смесь пропиленгликоля и вещества для образования пара никотина, при этом смесь характеризуется отношением, находящимся в диапазоне от приблизительно 60:40 до 40:60 по весу. Могут использоваться другие комбинации, количества или диапазоны.

В этом документе были раскрыты примерные варианты осуществления, и следует понимать, что могут быть возможны другие варианты. Такие варианты не должны считаться отступлением от объема настоящего изобретения, и подразумевается, что все такие модификации, которые будут очевидны специалисту в данной области техники, должны быть включены в объем следующей формулы изобретения.

Группа изобретений относится к вариантам резервуара в сборе для электронного устройства для парения никотина, вариантам картриджа с таким резервуаром, вариантам электронного устройства для парения никотина с таким картриджем, а также к способу наполнения электронного устройства для парения никотина. Резервуар в сборе содержит: наружную оболочку, содержащую первый проем и второй проем, при этом второй проем и первый проем находятся на противоположных сторонах наружной оболочки, и при этом внутренняя поверхность наружной оболочки по меньшей мере частично образует резервуар, выполненный с возможностью удержания содержащего никотин готового состава для пара, причем содержащий никотин готовый состав для пара содержит никотин; фитиль, проходящий из внутреннего пространства резервуара во внешнее пространство резервуара, причем фитиль выполнен с возможностью втягивания содержащего никотин готового состава для пара, удерживаемого в резервуаре, во внешнее пространство резервуара. Также резервуар в сборе содержит: первую мембрану, покрывающую первый проем, причем первая мембрана содержит один или более слоев тканого полотна, которое является непроницаемым для жидкости и проницаемым для воздуха; вторую мембрану, покрывающую второй проем, причем вторая мембрана содержит один или более слоев второго тканого полотна, которое является непроницаемым для жидкости и проницаемым для воздуха; и соединитель, проходящий через наружную оболочку, при этом соединитель и наружная оболочка совместно образуют резервуар как пространство между наружной поверхностью соединителя и внутренней поверхностью наружной оболочки и фитиль проходит между наружной поверхностью соединителя и внутренней поверхностью наружной оболочки. Технический результат заключается в улучшении вовлечения генерируемого аэрозоля в воздушный поток в резервуаре в сборе наряду с уменьшением или предотвращением утечки содержащего никотин готового состава для пара из резервуара в сборе во время транспортировки, перевозки и использования. 7 н. и 10 з.п. ф-лы, 11 ил.

1. Резервуар в сборе для электронного устройства для парения никотина, причем резервуар в сборе содержит:

наружную оболочку, содержащую первый проем и второй проем, при этом второй проем и первый проем находятся на противоположных сторонах наружной оболочки, и при этом внутренняя поверхность наружной оболочки по меньшей мере частично образует резервуар, выполненный с возможностью удержания содержащего никотин готового состава для пара, причем содержащий никотин готовый состав для пара содержит никотин;

фитиль, проходящий из внутреннего пространства резервуара во внешнее пространство резервуара, причем фитиль выполнен с возможностью втягивания содержащего никотин готового состава для пара, удерживаемого в резервуаре, во внешнее пространство резервуара;

первую мембрану, покрывающую первый проем, причем первая мембрана содержит один или более слоев тканого полотна, которое является непроницаемым для жидкости и проницаемым для воздуха;

вторую мембрану, покрывающую второй проем, причем вторая мембрана содержит один или более слоев второго тканого полотна, которое является непроницаемым для жидкости и проницаемым для воздуха; и

соединитель, проходящий через наружную оболочку, при этом соединитель и наружная оболочка совместно образуют резервуар как пространство между наружной поверхностью соединителя и внутренней поверхностью наружной оболочки и фитиль проходит между наружной поверхностью соединителя и внутренней поверхностью наружной оболочки.

2. Резервуар в сборе по п. 1, отличающийся тем, что тканое полотно содержит сплетенные гидрофобные волокна.

3. Резервуар в сборе по п. 1 или 2, отличающийся тем, что первый проем представляет собой щель.

4. Резервуар в сборе по п. 1, 2 или 3, отличающийся тем, что дополнительно содержит:

множество проемов, причем это множество проемов содержит первый проем, причем каждый проем упомянутого множества проемов представляет собой микроотверстие; и

множество мембран, причем это множество мембран содержит первую мембрану, причем каждая мембрана упомянутого множества мембран покрывает соответствующий проем упомянутого множества проемов.

5. Резервуар в сборе по любому из предыдущих пунктов, отличающийся тем, что

наружная оболочка содержит третий проем и

фитиль проходит через третий проем.

6. Картридж для электронного устройства для парения никотина, содержащий:

резервуар в сборе по любому из предыдущих пунктов; и

испаритель в сборе, содержащий нагреватель, причем испаритель в сборе выполнен с возможностью генерирования пара никотина вследствие нагрева содержащего никотин готового состава для пара, втягиваемого из резервуара фитилем.

7. Электронное устройство для парения никотина, содержащее

картридж по п. 6 и

источник питания, выполненный с возможностью подачи электропитания на испаритель в сборе.

8. Резервуар в сборе для электронного устройства для парения никотина, причем резервуар в сборе содержит:

наружную оболочку, проходящую в первом направлении, причем наружная оболочка содержит первый конец и внутреннюю поверхность, причем внутренняя поверхность наружной оболочки образует внутреннее пространство наружной оболочки;

плунжер, проходящий через внутреннее пространство наружной оболочки во втором направлении под прямым углом к первому направлению, причем плунжер содержит первую поверхность и вторую поверхность, противоположную первой поверхности, причем часть внутренней поверхности наружной оболочки образует область хранения жидкости в части внутреннего пространства наружной оболочки между первой поверхностью плунжера и первым концом наружной оболочки, причем область хранения жидкости представляет собой резервуар, выполненный с возможностью удержания содержащего никотин готового состава для пара, причем плунжер выполнен с возможностью перемещения в первом направлении во внутреннем пространстве наружной оболочки в ответ на прикладывание первой силы к первой поверхности плунжера объемом содержащего никотин готового состава для пара, содержащимся в области хранения жидкости, причем содержащий никотин готовый состав для пара содержит никотин;

фитиль, проходящий из внутреннего пространства наружной оболочки во внешнее пространство области хранения жидкости; и

соединитель, проходящий в первом направлении через внутреннее пространство наружной оболочки, при этом плунжер содержит проем, через который проходит соединитель, при этом фитиль проходит через проем в соединителе, и при этом фитиль проходит через проем в первом конце наружной оболочки.

9. Резервуар в сборе по п. 8, отличающийся тем, что

наружная оболочка имеет цилиндрическую форму и

первое направление проходит вдоль продольной оси наружной оболочки.

10. Резервуар в сборе по п. 8 или 9, отличающийся тем, что дополнительно содержит пассивный исполнительный механизм, выполненный с возможностью непрерывного прикладывания второй силы ко второй поверхности плунжера.

11. Резервуар в сборе по п. 10, отличающийся тем, что величина второй силы меньше, чем величина первой силы, связанной с проталкиванием содержащего никотин готового состава для пара через фитиль из области хранения жидкости во внешнее пространство наружной оболочки.

12. Резервуар в сборе по любому из пп. 8-11, отличающийся тем, что плунжер выполнен с возможностью перемещения в наружной оболочке под действием только первой силы, прикладываемой к первой поверхности плунжера объемом содержащего никотин готового состава для пара, содержащимся в области хранения жидкости, и третьей силы, прикладываемой ко второй поверхности плунжера атмосферным давлением.

13. Картридж для электронного устройства для парения никотина, содержащий:

резервуар в сборе по любому из пп. 8-12; и

испаритель в сборе, содержащий нагреватель, причем испаритель в сборе выполнен с возможностью генерирования пара никотина вследствие нагрева содержащего никотин готового состава для пара, втягиваемого из внутреннего пространства области хранения жидкости фитилем.

14. Электронное устройство для парения никотина, содержащее

картридж по п. 13 и

источник питания, выполненный с возможностью подачи электропитания на испаритель в сборе.

15. Способ наполнения электронного устройства для парения никотина, включающий:

предоставление наружной оболочки, соединителя и плунжера, причем наружная оболочка и соединитель проходят в первом направлении, причем соединитель проходит в первом направлении через внутреннее пространство наружной оболочки, причем плунжер содержит проем, через который проходит соединитель, причем наружная оболочка содержит первый конец, проем в первом конце и внутреннюю поверхность, причем внутренняя поверхность наружной оболочки частично образует внутреннее пространство наружной оболочки, причем плунжер проходит через внутреннее пространство наружной оболочки во втором направлении под прямым углом к первому направлению, причем плунжер содержит первую поверхность и вторую поверхность, противоположную первой поверхности, причем первая поверхность и ограниченная часть внутренней поверхности наружной оболочки образуют область хранения жидкости в ограниченной части внутреннего пространства наружной оболочки между первой поверхностью плунжера и первым концом наружной оболочки, причем область хранения жидкости представляет собой резервуар, выполненный с возможностью удержания содержащего никотин готового состава для пара, причем содержащий никотин готовый состав для пара содержит никотин;

при этом фитиль проходит через проем в соединителе и фитиль проходит через проем в первом конце наружной оболочки;

наполнение области хранения жидкости содержащим никотин готовым составом для пара так, что плунжер перемещается в первом направлении в сторону от первого конца наружной оболочки содержащим никотин готовым составом для пара вследствие того, что содержащий никотин готовый состав для пара прикладывает первую силу к первой поверхности плунжера; и

размещение части фитиля в области хранения жидкости, в результате чего фитиль проходит через проем в соединителе и в результате чего фитиль проходит через проем в первом конце наружной оболочки.

16. Способ по п. 15, отличающийся тем, что дополнительно включает прикладывание второй силы к второй поверхности плунжера для удаления любого воздуха из области хранения жидкости.

17. Способ по п. 15 или 16, отличающийся тем, что дополнительно включает соединение пассивного исполнительного механизма с плунжером в наружной оболочке так, чтобы пассивный исполнительный механизм был приспособлен к непрерывному прикладыванию второй силы к второй поверхности плунжера.
