Способ приготовления раствора для поения коров Российский патент 2025 года по МПК A01K7/02 A61K31/00

Изобретение относится к области техники животноводческого оборудования для поения, в частности к устройству для поения коров.

Известна установка для стационарной выпойки телят (заявка на изобретение 95102808). Установка содержит емкость для жидкого корма, трубопровод с патрубками и сосковые поилки. С целью улучшения зоогигиенических условий кормления молодняка путем исключения застоя жидкого корма, установка снабжена устройством для циркуляции и поддержания постоянной температуры жидкого корма.

Известна система поения дойных коров (патент Китая CN 206371311), включающая: резервуар для хранения воды, циркуляционный насос, желоб и пластинчатый теплообменник, резервуар для хранения воды, циркуляционный насос, желоб с пластинчатым теплообменником проходят через трубное соединение и образуют единое целое с системой циркуляции, резервуар для хранения воды используется для хранения питьевой воды, циркуляционный насос используется для получения кинетической энергии из системы циркуляции. Желоб используется для подачи питьевой воды, температура которой в режиме реального времени подходит для дойных коров, пластинчатый теплообменник используется для нагрева циркулирующей воды в трубопроводе.

Известно устройство для поения мясного скота с постоянной температурой воды (патент Китая CN 210143543), взятое в качестве прототипа. Оно содержит резервуар для подачи воды, поилку и резервуар для сбора воды, при этом поилка закреплена на опорной раме, в поилке установлена разделительная пластина, а в разделительной пластине выполнено множество сообщающихся отверстий. С левой стороны разделительной пластины расположена секция нагрева; в секции нагрева расположен нагреватель постоянной температуры; дно секции нагрева соединено с фильтрующим картриджем, а в фильтрующем картридже последовательно по направлению потока воды расположены первая металлическая фильтрующая сетка, фильтрующий слой из активированного угля, фильтрующий слой из кварцевого песка и вторая металлическая фильтрующая сетка; фильтрующий картридж соединен с баком подачи воды; переливная труба расположена в верхней части поилки и соединена с баком сбора воды; бак сбора воды соединен с баком подачи воды через циркуляционную трубу, которая снабжена циркуляционным насосом. Вода может автоматически добавляться в поилку, благодаря чему питьевая вода превращается в текущую проточную воду, коровы могут получать питьевую воду постоянной температуры, примеси в воде могут фильтроваться, а питьевая вода становится относительно чистой.

Основным недостатком существующих технических решений является отсутствие возможности добавления препаратов в циркулирующую систему поения.

Задачей, на решение которой направлено изобретение, является создание конструкции системы поения коров с возможностью циркуляции и способ приготовления смеси для поения коров.

Техническим результатом, получаемым при практическом использовании предлагаемого изобретения, является возможность поддерживать постоянную концентрацию препарата в воде для поения, а также возможность приготовления раствора с препаратом ВИВАТОН для профилактики и лечения мастита, для восстановления иммунитета после лечения животных антибиотиками и другими фармацевтическими средствами.

Поставленная задача решается за счет того, что в циркуляционной системе поения коров, содержащей поилки для коров, трубопровод с питьевой водой, соединенный трубопроводом с вентилем с баком для первоначального приготовления раствора, согласно заявленному техническому решению, бак выполнен с возможностью внесения в него препарата ВИВАТОН, система содержит насос и резервуар для приготовления, хранения и перемешивания раствора, снабженный средством для измерения объема принятой воды и соединенный с трубопроводом питьевой воды с вентилем, а также с баком, резервуар соединен трубопроводом с вентилем с насосом, насос соединен трубопроводом с резервуаром с вентилем с поилками для коров, поилки для коров соединены трубопроводом для возврата раствора с вентилем в резервуар.

В способе приготовления раствора для поения коров, включающем приемку воды для поения, приемку препарата ВИВАТОН, их перемешивание, подачу раствора в поилки для коров, согласно заявленному техническому решению, приготовление раствора производится с помощью циркуляционной системы, при приемке воды для поения производится измерение температуры, ее контроль, измерение объема принятой воды для поения; определение объема препарата ВИВАТОН для внесения в добавочную воду для поения; внесение препарата с добавочной водой в воду для поения; перемешивание раствора препарата ВИВАТОН с водой для поения; подача раствора для поения с препаратом ВИВАТОН в поилки для коров.

В частном случае, перемешивание раствора препарата ВИВАТОН с водой для поения производится в течение от 5 до 10 мин. Температура раствора поддерживается в пределах 10-12°С.

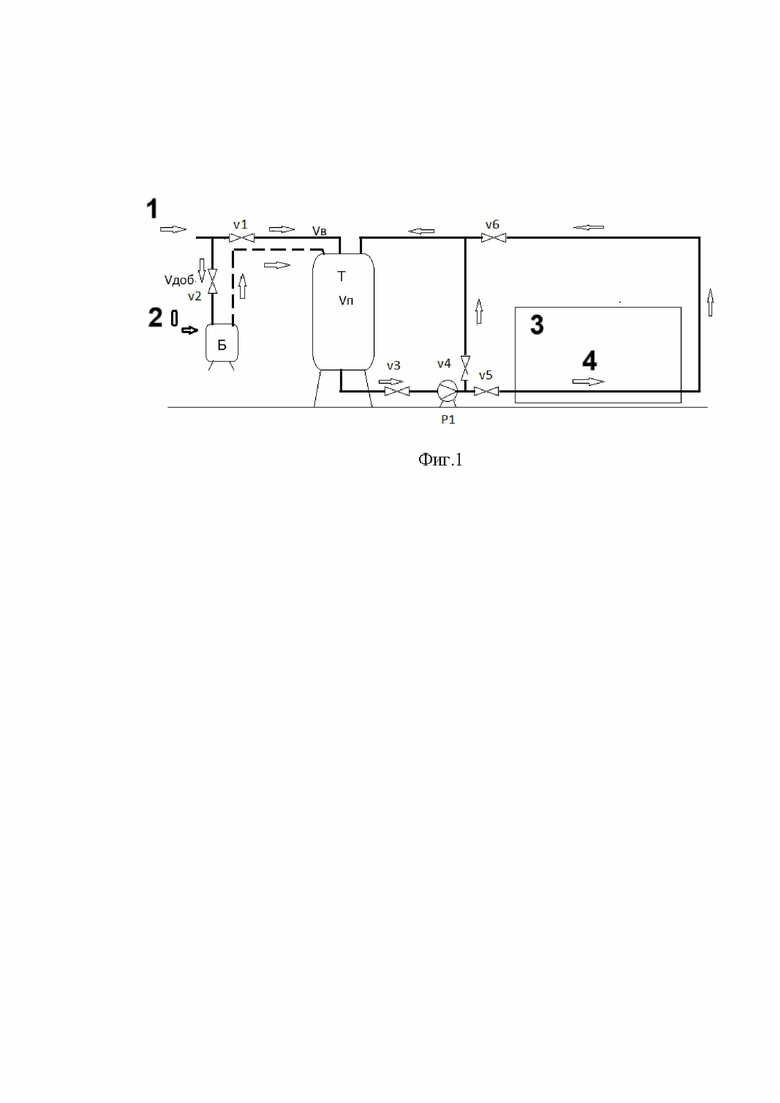

Циркуляционная система поения коров и способ приготовления смеси для поения коров поясняются чертежами: фиг. 1 - схема системы поения коров, фиг. 2 - технологическая схема приготовления смеси питьевой воды с препаратом ВИВАТОН.

Введены следующие обозначения:

1 - питьевая вода, 2 - препарат ВИВАТОН, 3 - участок поилок для коров, 4 - вода для поения, 5 - приемка воды, 6 - измерение объема воды, 7 - приемка препарата ВИВАТОН, 8 - расчет и измерение объема препарата, 9 - внесение препарата в воду, 10 - перемешивание при хранении и подаче в поилки, 11 - подача смеси в поилки для животных, Б - бак для первоначального приготовления раствора, Т - резервуар для приготовления, хранения и перемешивания раствора, Р1 - насос подачи раствора на поилки и перемешивание, Vв - объем воды, Vп - объем препарата, Vдоб - объем добавочной воды, v1-v6 - вентили.

Трубопровод с питьевой водой 1 соединен баком Б для первоначального приготовления раствора (смеси) посредством вентиля v2. Бак Б выполнен с возможностью внесения в него препарата ВИВАТОН 2. Резервуар для приготовления, хранения и перемешивания раствора Т соединен с трубопроводом питьевой воды 1 вентилем v1, а также с баком Б. Резервуар Т соединен трубопроводом с вентилем v3 и насосом Р1. Насос Р1 соединен трубопроводом возврата с резервуаром Т вентилем v4, а также с поилками для коров 3 вентилем v5. Поилки для коров соединены трубопроводом возврата с резервуаром Т вентилем v6.

Вода для поения является смесью питьевой воды с препаратом ВИВАТОН. Вода применяется для поения коров в лактационный период.

По технологической инструкции устанавливается требования к сырью, компонентам, процессам приготовления, транспортирования и хранения воды для поения, приготовленной собственником животных на принадлежащем собственнику предприятии.

Для приготовления смеси питьевой воды с препаратом ВИВАТОН для поения коров в лактационный период используются следующее сырье и компоненты:

- вода питьевая по СанПиН 2.1.4.559 - 96 «Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества»;

- препарат ВИВАТОН по Свидетельству о государственной регистрации KZ 16. 01. 79. 06. E. 003538. 12. 13 от 03. 12. 2013 на «Экстракт растительный ВИВАТОН отогнанный (выветренный)», водный раствор, применяемый для изготовления биологических активных добавок к пище.

Технология приготовления смеси питьевой воды с препаратом ВИВАТОН для поения коров в лактационный период состоит из следующих этапов (фиг. 2):

- приемка воды 5 и препарата ВИВАТОН 7;

- измерение объема принятой воды (Vв) 6;

- определение объема препарата ВИВАТОН для внесения в воду для поения (Vп) 8;

- внесение препарата в воду (Vв + Vп + Vдоб) 9;

- перемешивание смеси препарата ВИВАТОН с водой для поения 10;

- подача смеси воды для поения с препаратом ВИВАТОН в поилки 11.

Приемка питьевой воды для ее приготовления смеси для поения осуществляется в резервуар для приготовления смеси, снабженный средством для измерения объема принятой воды.

При приемке воды определяется ее температура и объем. Объем воды, подаваемой в резервуар для приготовления смеси для поения, рассчитывается заранее и контролируется при ее поступлении в резервуар.

Температура воды для приготовления смеси и последующей подаче ее на поение должна быть (10-12)°С.

Приемка препарата ВИВАТОН осуществляется лабораторией предприятия или уполномоченным лицом.

Хранение препарата ВИВАТОН осуществляется в строгом соответствии с информацией этикетной надписи на его потребительской таре.

Определение объема препарата ВИВАТОН, необходимого для внесения в воду для поения осуществляется с учетом указаний на этикетной надписи на потребительской таре препарата.

Измерение объёма вносимого препарата осуществляется мерным цилиндром. Измеряемый объем препарата должен занимать не менее 25% полного диапазона измерения объема мерного цилиндра.

При однократной подаче в питьевую воду всей дозы препарата ВИВАТОН, объем питьевой воды не должен превышать 50 куб. дм.

Внесение препарата ВИВАТОН при приготовлении смеси объемом более 50 куб. дм осуществляется в два этапа. На первом этапе, объём препарата ВИВАТОН 2 (фиг. 1), определенный ранее, перемешивается с питьевой водой 1 после открытия вентиля v2, объём которой (Vдоб) составляет от 5 до 10 куб. дм, в течение не менее 5 мин. в отдельном баке Б (ведре). На втором этапе эта смесь подается в резервуар Т для приготовления всего объема смеси для поения, в который подается объем питьевой воды 1 по отдельному трубопроводу с вентилем v1. Бак (ведро) для первого этапа приготовления смеси дважды ополаскивается питьевой водой, которая подается в резервуар для приготовления смеси.

Объем воды, используемой для первого этапа и ополаскивания бака (ведра) учитывается во всем объеме питьевой воды, используемой для приготовления смеси.

После внесения препарата ВИВАТОН в резервуар для приготовления осуществляется перемешивание смеси не менее 5 мин.

Объемная доля препарата ВИВАТОН в смеси с питьевой водой зависит от целей его применения и находится в пределах от 0,01% до 0,5%.

Готовая смесь питьевой воды с препаратом ВИВАТОН хранится в резервуаре Т для ее приготовления. Перемешивание готовой смеси в резервуаре Т осуществляется постоянно циркуляционным насосом Р1 при открытом вентилях v3 и v4 по схеме (фиг. 1).

Одновременно смесь (вода для поения 4) из резервуара Т после открытия вентиля v3 и вентилей v5 и v6 подается на участок поилок для коров 3 - в аппараты для индивидуального или группового поения животных.

Температура готовой смеси питьевой воды с препаратом ВИВАТОН для поения животных должна быть в диапазоне (10-12)°С.

Производственный контроль технологических процессов приготовления смеси питьевой воды с препаратом ВИВАТОН осуществляется для каждой подачи питьевой воды и препарата ВИВАТОН в резервуар для смешивания.

Срок годности готовой смеси питьевой воды с препаратом ВИВАТОН устанавливает изготовитель препарата и указывает в этикетной надписи на потребительской таре и в сопроводительных документах при приобретении препарата.

Хранение смеси питьевой воды с препаратом ВИВАТОН осуществляется в резервуаре для приготовления смеси.

Температура смеси при ее хранении должна быть в диапазоне (10-12)°С.

Срок хранения смеси - не более 24 часов.

Транспортирование смеси осуществляется собственником животных при ее температуре в диапазоне (10-12)°С.

Перевозка смеси питьевой воды с препаратом ВИВАТОН осуществляется транспортными средствами по ГОСТ 9218 - 2015 «Автомобильные транспортные средства для перевозки пищевых жидкостей».

Мойка резервуаров воды для поения животных, ведер, посуды, другого оборудования осуществляется в соответствии с правилами и нормами, установленными на конкретном предприятии для мойки и санитарной обработки молочного оборудования.

Температура горячей воды для мойки и санитарной обработки резервуаров воды для поения животных, ведер, посуды, другого оборудования и шлангов - 55-65°С.

Реализация данного изобретения дала возможность поддерживать постоянную концентрацию препарата в воде для поения, а также возможность приготовления раствора с препаратом ВИВАТОН для профилактики и лечения мастита, для восстановления иммунитета после лечения животных антибиотиками и другими фармацевтическими средствами. Применение раствора с препаратом ВИВАТОН показало сокращение сроков лечения мастита у коров, излечение острых форм мастита, увеличение надоя молока, сильный заживляющий эффект, продление жизни, выравнивание и очищение всего организма.

Изобретение относится к области животноводческого оборудования для поения. Способ состоит в использовании циркуляционной системы, содержащей поилки для коров, трубопровод с питьевой водой, соединенный трубопроводом с вентилем с баком для первоначального приготовления раствора. Бак выполнен с возможностью внесения в него препарата ВИВАТОН. Система дополнительно содержит циркуляционный насос и резервуар для приготовления, хранения и перемешивания раствора, снабженный средством для измерения объема принятой воды и соединенный вентилем с трубопроводом питьевой воды, а также с баком. Резервуар соединен вентилем с трубопроводом с насосом. Насос соединен вентилем с трубопроводом с резервуаром, а также вентилем с поилками для коров. Поилки для коров соединены вентилем с трубопроводом возврата и резервуаром. Способ состоит в приемке питьевой воды для приготовления раствора для поения в резервуар, снабженный средством для измерения объема принятой воды. Затем производят измерение ее температуры, которая должна составлять 10-12°С, ее контроль, измеряют объем принятой воды для поения, определяют объем препарата ВИВАТОН для внесения в воду для поения. Далее вносят препарат в воду для поения, после чего осуществляют постоянное перемешивание в резервуаре раствора препарата ВИВАТОН с водой для поения за счет циркуляционного насоса при открытых вентилях. Затем раствор для поения с препаратом ВИВАТОН подают из резервуара в поилки для коров, где объемная доля препарата ВИВАТОН в растворе с питьевой водой находится в пределах от 0,01% до 0,5%. Обеспечивается возможность поддерживать постоянную концентрацию препарата в воде для поения, а также возможность приготовления раствора с препаратом ВИВАТОН для профилактики и лечения мастита, для восстановления иммунитета после лечения животных антибиотиками и другими фармацевтическими средствами. 2 ил.

Способ приготовления раствора для поения коров с использованием циркуляционной системы, содержащей поилки для коров, трубопровод с питьевой водой, соединенный трубопроводом с вентилем с баком для первоначального приготовления раствора, бак выполнен с возможностью внесения в него препарата ВИВАТОН, система содержит циркуляционный насос и резервуар для приготовления, хранения и перемешивания раствора, снабженный средством для измерения объема принятой воды и соединенный вентилем с трубопроводом питьевой воды, а также с баком, резервуар соединен вентилем с трубопроводом с насосом, насос соединен вентилем с трубопроводом с резервуаром, а также вентилем с поилками для коров, поилки для коров соединены вентилем с трубопроводом возврата и резервуаром; согласно которому осуществляют приемку питьевой воды для приготовления раствора для поения в резервуар, снабженный средством для измерения объема принятой воды, производят измерение ее температуры, которая должна составлять 10-12°С, ее контроль, измеряют объем принятой воды для поения, определяют объем препарата ВИВАТОН для внесения в воду для поения, вносят препарат в воду для поения, осуществляют постоянное перемешивание в резервуаре раствора препарата ВИВАТОН с водой для поения за счет циркуляционного насоса при открытых вентилях, раствор для поения с препаратом ВИВАТОН подают из резервуара в поилки для коров, объемная доля препарата ВИВАТОН в растворе с питьевой водой находится в пределах от 0,01% до 0,5%.
