Заявленное изобретение относится к области оборудования систем вентиляции и кондиционирования, а также к области строительства, в частности к линейным диффузорам, встраиваемым в подвесной потолок или стены, изготавливаемых из гипсокартона и металлического каркаса и имеющих один или несколько уровней.
Линейные щелевые диффузоры используются для монтажа в подвесные потолки в целях сокрытия каркаса вентиляционной решетки и обеспечения требуемого распределения воздушных потоков.
Из уровня техники известны различные виды линейных диффузоров, встраиваемых в гипсокартонный потолок. Примерами таких решений могут служить диффузоры, известные из источников: RU211327U1 «Линейный щелевой диффузор» производства компании Redvent, RU2774002C1 «Приточно-вытяжная щелевая система потайного (скрытого) монтажа с постоянным продольным расходом первичного воздуха» производства компании ФЛОУ ИНЖИНИРИНГ, RU201457U1 «Металлический профиль для вентиляционного диффузора скрытого монтажа» производства компании Optimalvent, RU2751963C9 «Профиль линейного щелевого диффузора для скрытого монтажа (варианты) и линейный щелевой диффузор для скрытого монтажа» производства компании Invisiline.
Главным недостатком представленных конструкций является сокрытие только корпуса диффузора, при этом вентиляционное отверстие и внутренние конструктивные особенности диффузора остаются видимыми, что нарушает эстетическую целостность потолка. Кроме того, данные аналоги не предусмотрены для монтажа в сложные конструкции потолка в виде многоуровневых потолочных систем.
Известные из уровня техники диффузоры скрытого монтажа скрывают только корпус, оставляя видимым вентиляционное отверстие и внутренние конструкции диффузора.
Технической проблемой заявленного изобретения является создание конструкции приточно-вытяжного оборудования, позволяющего полностью скрыть не только корпус вентиляционного диффузора, но и вентиляционного отверстия, не нарушая эстетической целостности потолка или стен.
Техническим результатом заявленного изобретения является невидимая интеграция системы вентиляции и кондиционирования в систему подвесных потолков или стен из металлического каркаса и гипсокартона за счет полного сокрытия как корпуса диффузора, так и вентиляционного отверстия, что обеспечивает эстетическую целостность потолка и стен, не нарушая архитектурный стиль и дизайн интерьера.
Заявленное изобретение направлено на обеспечение монолитности всей подшивной системы из металлического каркаса и гипсокартона любой сложности и удобство установки гипсокартона при различных схемах монтажа, в том числе многоуровневых потолочных систем и ниш в стене.
Технический результат достигается приточно-вытяжной щелевой системой, состоящей из верхнего, нижнего и бокового профилей с полостями, соединенных между собой перемычками с образованием прямоугольного отверстия для подачи или удаления воздуха, и соединительных элементов, при этом на каждом профиле выполнены пазы для перемычек и соединительных элементов, на верхнем профиле размещена вертикальная стенка для крепления гипсокартона и паз для подсветки, боковой профиль имеет полку под гипсокартон, а на его внешней стороне выполнены углубления.
Выполнение профилей полыми повышает надежность и эксплуатационные качества конструкции. Полости создают замкнутый контур, который увеличивает жесткость профиля при любом размере. Кроме того, образующаяся воздушная полость служит в качестве теплоизоляции, снижая риск возникновения конденсата на стенках диффузора при подаче охлаждающего воздуха.
Полый профиль предусматривает крепление гипсокартона напрямую к профилю саморезами без потери герметичности корпуса.
В частном случае выполнения приточно-втяжная щелевая система может содержать дополнительный профиль Г-образной формы для формирования каркаса при монтаже «парящего потолка» или настенных ниш.
В частном случае профили выполнены из алюминия методом экструзии.
В частном случае выполнения верхний профиль имеет три полости.
В частном случае выполнения нижний профиль имеет четыре полости.
В частном случае выполнения боковой профиль имеет две полости.
Заявленное изобретение поясняется фигурами 1-14:

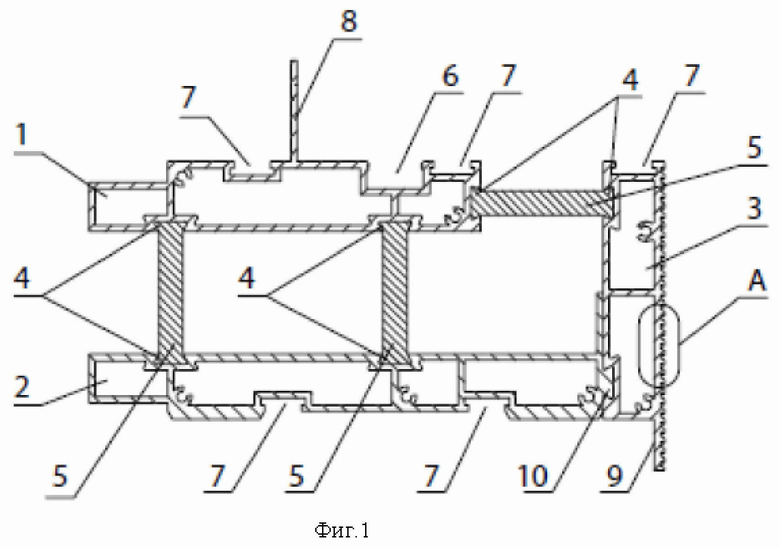

Фиг. 1 - конструкция приточно-вытяжной щелевой системы,

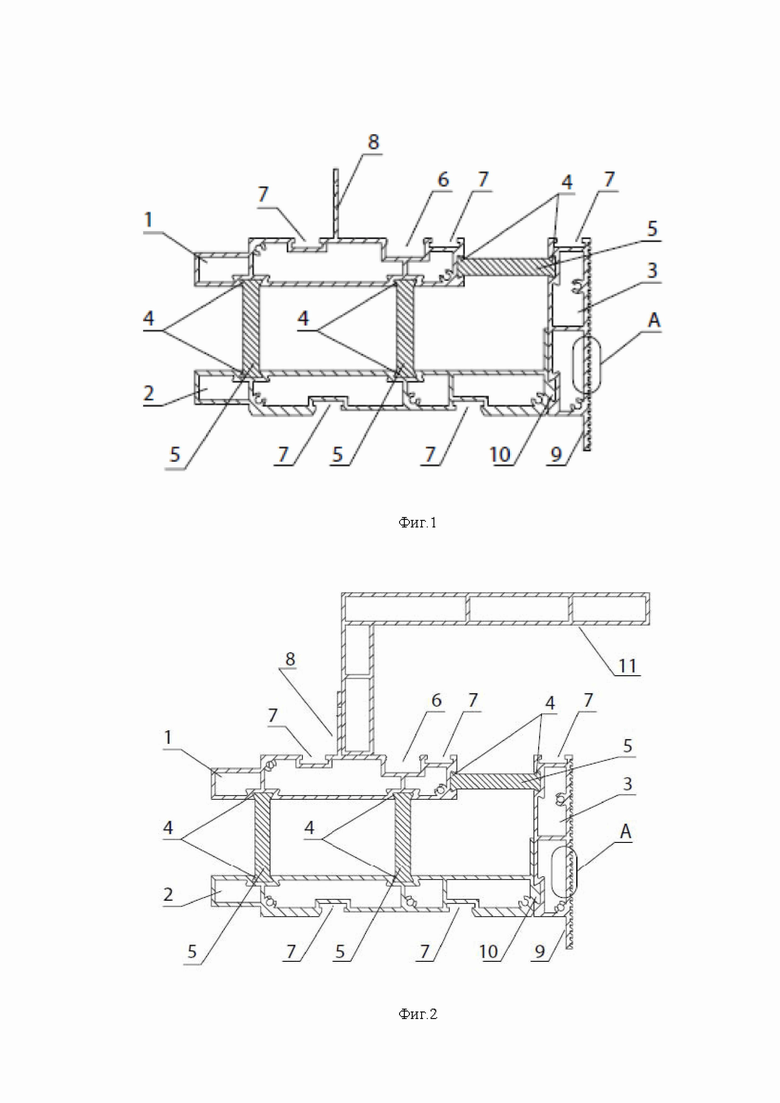

Фиг. 2 - конструкция приточно-вытяжной щелевой системы с дополнительным профилем,

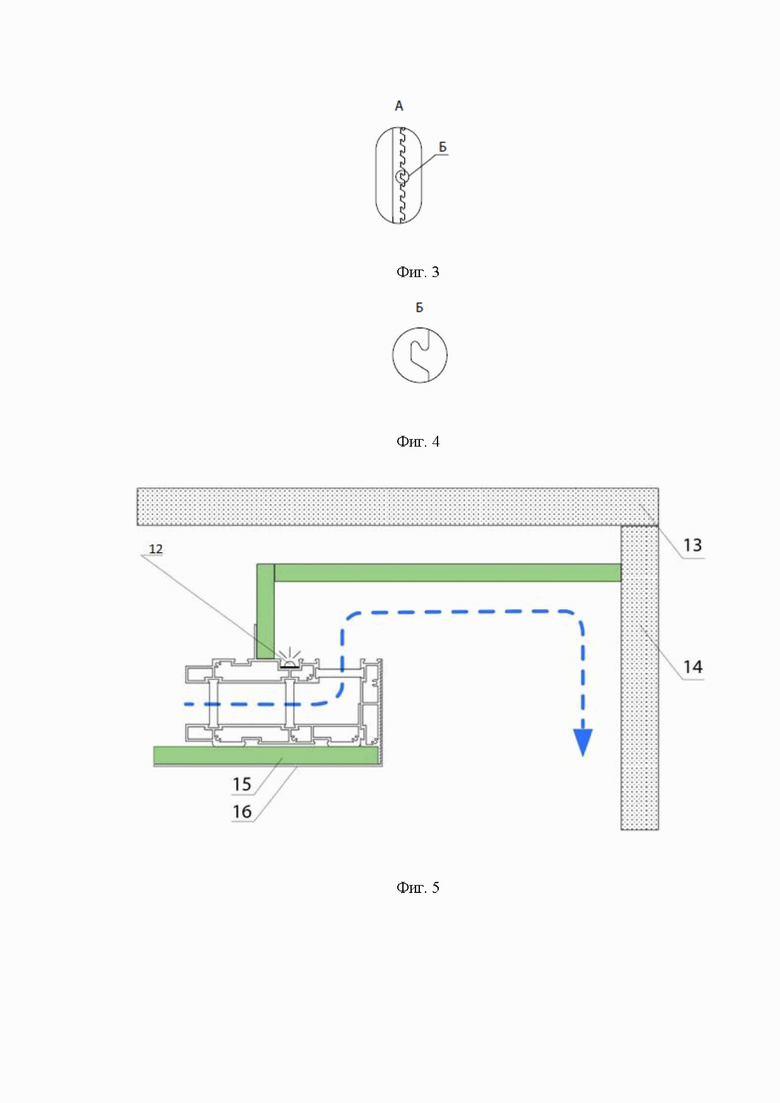

Фиг. 3 - конструкция углублений на внешней стороне бокового профиля,
Фиг.4 - конструкция углубления на внешней стороне бокового профиля, крупный план,
Фиг. 5 - схема реализации конструкции приточно-вытяжной щелевой системы,

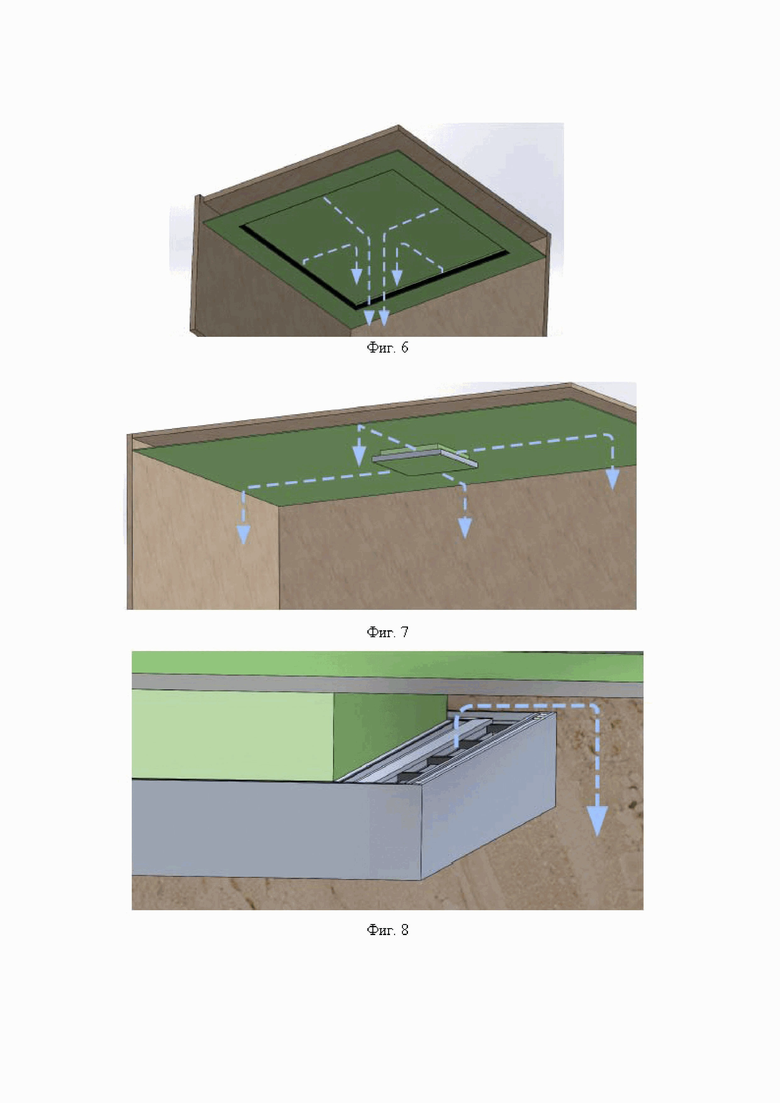

Фиг. 6 - пристенный монтаж приточно-вытяжной щелевой системы,
Фиг. 7 - потолочный монтаж приточно-вытяжной щелевой системой,
Фиг. 8 - потолочный монтаж приточно-вытяжной щелевой системы, организация потока воздуха,

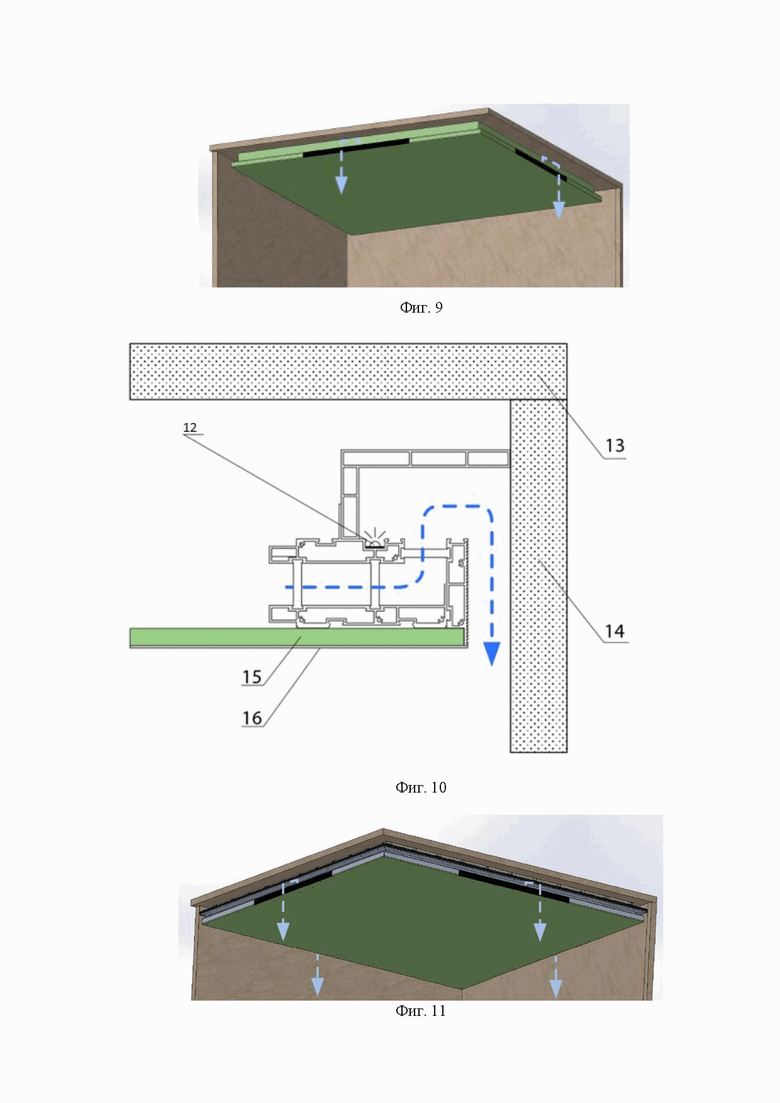

Фиг. 9 - карнизный монтаж приточно-вытяжной системы,
Фиг. 10 - конструкция приточно-вытяжной щелевой системы с дополнительным профилем, образующая «парящий потолок»,
Фиг. 11 - интеграция приточно-вытяжной щелевой системы с дополнительным профилем в потолочную систему, образующую «парящий потолок»,

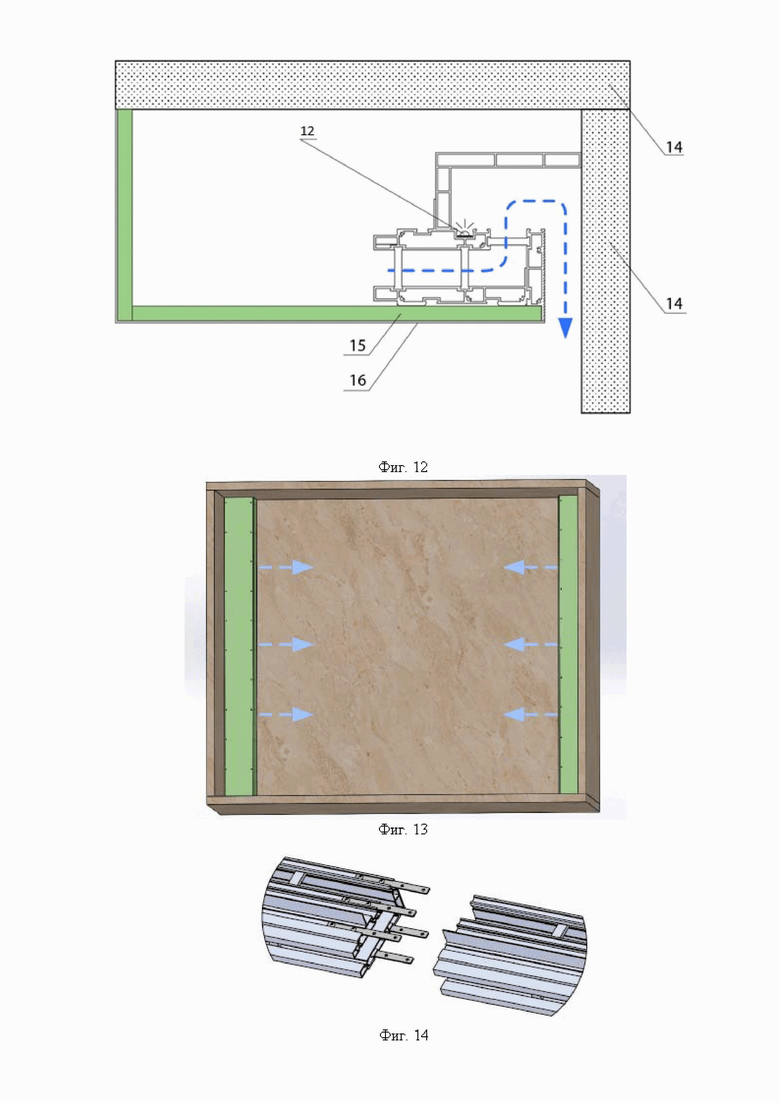

Фиг. 12 - реализация конструкции приточно-вытяжной щелевой системы с дополнительным профилем в настенную нишу,
Фиг. 13 - интеграция приточно-вытяжной щелевой системы с дополнительным профилем в настенную нишу,
Фиг. 14 - модульная сборка приточно-вытяжной щелевой системы из нескольких секций.
На представленных фигурах 1-14 позициями 1-16 показаны:
1 - верхний профиль,
2 - нижний профиль,
3 - боковой профиль,
4 - паз профиля для соединения с перемычкой,
5 - перемычка,
6 - паз для установки светодиодной подсветки,
7 - паз для установки соединительных элементов,
8 - стенка верхнего профиля,
9 - полка,
10 - паз для стыковки с нижним профилем,
11 - дополнительный профиль,
12 - светодиодная лента,
13 - потолок,
14 - стена,
15 - гипсокартон,
16 - шпаклевка.
Приточно-вытяжная щелевая система выполнена в виде трех полых экструдированных алюминиевых профилей, соединенных между собой перемычками по типу шип-паз.
Верхний профиль (1) имеет три полости. На внутренней части выполнены пазы (4) для соединения с перемычками (5). На внешней стороне профиль имеет паз для установки светодиодной подсветки (6), а также пазы для соединительных элементов (7), позволяющих стыковать профиль между собой при модульной сборке в одну линию (фиг. 13) или угловых секций. Вертикальная стенка (8) на профиле предназначена для монтажа к ней гипсокартона и металлического каркаса при установке нескольких уровней.
Нижний профиль (2) имеет четыре полости. С внешней стороны профиль имеет два паза для соединительных элементов (7), позволяющих стыковать профиль между собой при модульной сборке в одну линию или угловых секций. С внутренней стороны профиля выполнены пазы для соединения с перемычками (4).
Боковой профиль (3) имеет две полости. На внешней стороне выполнены углубления для лучшей адгезии финишного материала (фиг. 3). Для удобства монтажа профиль имеет полку (9) под гипсокартон толщиной 12,5 мм. На внутренней стороне имеются пазы для установки перемычек (4), для соединительных элементов (7) и паз для стыковки с нижним профилем (10).
Перемычки (4) выполнены из алюминиевого профиля и имеют на концах выступы трапециевидной формы. Перемычки служат соединительным элементом профилей, добавляют жесткости конструкции и упрощают выравнивание и позиционирование профилей между собой при их сборке, повышая точность примыкания стыкуемых профилей друг к другу.
На фиг. 2 представлена конструкция приточно-вытяжной щелевой системы с дополнительным профилем (11). Данный элемент выполнен из экструдированного алюминиевого профиля с полостями и имеет Г-образную форму. Дополнительный профиль служит в качестве строительного профиля, формирующего каркас при монтаже «парящего потолка» (фиг. 9, 10) или настенных ниш (фиг. 12). Такая конструкция образует монолитную и неподвижную конструкцию всей подшивной системы.
При пристеночном монтаже приточно-вытяжной щелевой системы расстояние до конструкции от стены предпочтительно составляет 30 мм.
Фиг. 13 иллюстрирует модульную сборку, состоящую из нескольких секций. Секции стыкуются между собой при помощи соединительных коннекторов. Коннекторы вставляются в пазы (7) на каждом из профилей диффузора и фиксируются при помощи саморезов или заклепок. Модульная сборка позволяет устанавливать приточно-вытяжную щелевую систему по всему периметру помещения.
Таким образом, при реализации заявленной конструкции приточно-вытяжной щелевой системы обеспечивается невидимая интеграция системы вентиляции и кондиционирования в подшивную систему из гипсокартона и металлического каркаса любой сложности и при различных схемах монтажа, сохраняя эстетическую целостность потолка и стен, и не нарушая архитектурный стиль и дизайн интерьера.
Заявленное изобретение обеспечивает монолитность вентиляционной и потолочной системы, обеспечивая надежность и удобство монтажа.
Заявленное изобретение направлено на решение технической и эстетической проблемы, в части создания новой конструкции полностью невидимого вентиляционного диффузора, объединяющего в себе устройство для приточно-вытяжной вентиляции и строительного профиля, формирующего каркас подшивной системы из металлического каркаса и гипсокартона.
Заявленное изобретение относится к области оборудования систем вентиляции и кондиционирования, а также к области строительства, в частности к линейным диффузорам, встраиваемым в подвесной потолок или стены, изготавливаемых из гипсокартона и металлического каркаса и имеющих один или несколько уровней. Техническим результатом заявленного изобретения является невидимая интеграция системы вентиляции и кондиционирования в систему подвесных потолков или стен из металлического каркаса и гипсокартона за счет полного сокрытия как корпуса диффузора, так и вентиляционного отверстия, что обеспечивает эстетическую целостность потолка и стен, не нарушая архитектурный стиль и дизайн интерьера. Приточно-вытяжная щелевая система состоит из верхнего, нижнего и бокового профилей с полостями, соединенных между собой перемычками с образованием прямоугольного отверстия для подачи или удаления воздуха, и соединительных элементов, при этом на каждом профиле выполнены пазы для перемычек и соединительных элементов, на верхнем профиле размещена вертикальная стенка для крепления гипсокартона и паз для подсветки, боковой профиль имеет полку под гипсокартон, а на его внешней стороне выполнены углубления. 6 з.п. ф-лы, 14 ил.
1. Приточно-вытяжная щелевая система, характеризующаяся тем, что состоит из верхнего, нижнего и бокового профилей с полостями, соединенных между собой перемычками с образованием прямоугольного отверстия для подачи или удаления воздуха, и соединительных элементов, при этом на каждом профиле выполнены пазы для перемычек и соединительных элементов, на верхнем профиле размещена вертикальная стенка для крепления гипсокартона и паз для подсветки, боковой профиль имеет полку под гипсокартон, а на его внешней стороне выполнены углубления.
2. Система по п. 1, характеризующаяся тем, что содержит дополнительный профиль Г-образной формы.
3. Система по п. 1, характеризующаяся тем, что профили выполнены из алюминия методом экструзии.
4. Система по п. 1, характеризующаяся тем, что верхний профиль имеет три полости.
5. Система по п. 1, характеризующаяся тем, что нижний профиль имеет четыре полости.
6. Система по п. 1, характеризующаяся тем, что боковой профиль имеет две полости.
7. Система по п. 1, характеризующаяся тем, что перемычки выполнены из алюминия с выступами на концах трапециевидной формы.
