КАРТРИДЖ С RF-ЭЛЕКТРОДАМИ ДЛЯ КОСМЕТИЧЕСКОГО УХОДА ЗА КОЖЕЙ И НАСАДКА, СОДЕРЖАЩАЯ ТАКОЙ КАРТРИДЖ Российский патент 2025 года по МПК A61N1/06

Область техники, к которой относится изобретение

[1] Настоящее раскрытие сущности относится к картриджу с RF-электродами, включающему в себя реле для косметического ухода за кожей, и относится к насадке, включающей в себя картридж с RF-электродами для косметического ухода за кожей. Более конкретно, настоящее раскрытие сущности относится к картриджу с RF-электродами, включающему в себя реле для косметического ухода за кожей и имеющему такую конфигурацию, в которой реле позиционируется в картридже с RF-электродами таким образом, что срок эксплуатации кожуха для корпуса насадки полупостоянным образом продлевается, и относится к насадке, включающей в себя картридж с RF-электродами для косметического ухода за кожей.

Уровень техники

[2] В общем, насадка, содержащая RF-электрод, представляет собой устройство, выполненное с возможностью нагревать и осуществлять уход за кожей и подлежащими тканями кожи посредством использования RF-(радиочастотного) электрода.

[3] Насадка, содержащая RF-электрод, используется для тщательного ухода за кожей, чтобы восстанавливать кожу посредством увеличения температуры кожи после процедуры криолиполиза в качестве лечения ожирения и нагревать кожу и подлежащие ткани кожи, чтобы добиваться сжатия коллагена или вызывать реакцию коллагена для заживления ран.

[4] В последнее время, вследствие возрастающего интереса к косметическому уходу за кожей, насадка, содержащая RF-электрод, используется множеством способов для ремоделирования/омоложения кожи, для удаления складок и для ухода и т.д. за сальными железами, жировой тканью волосяных фолликулов и паукообразными венами, посредством сжатия или реакции коллагена для заживления ран в нижней дерме.

[5] Насадка, содержащая RF-электрод, включает в себя RF-электрод, включающий в себя корпус RF-электрода, и включает в себя кожух для корпуса насадки, к которому картридж с RF-электродами присоединяется таким образом, что картридж с RF-электродами может отсоединяться от кожуха для корпуса насадки, и который соединяется с управляющим корпусом.

[6] Насадка, содержащая RF-электрод, управляет электрическим сигналом, прикладываемым к RF-электроду, который предоставляется на первой поверхности картриджа с RF-электродами, так что различные рисунки реализуются согласно типу ухода за кожей, за счет этого улучшая эффект в отношении соответствующего ухода за кожей.

[7] Помимо этого, реле для управления электрическим сигналом, прикладываемым к RF-электроду, предоставляется в кожухе для корпуса насадки.

[8] Картридж с RF-электродами представляет собой расходную часть, в которой количество использований предварительно установлено, и заменяется, когда количество использований достигает предварительно установленного количества использований.

[9] Помимо этого, поскольку реле, предоставленное в кожухе для корпуса насадки, также представляет собой расходную часть, в которой количество использований предварительно установлено, в силу этого кожух для корпуса насадки также заменяется, когда количество использований реле достигает предварительно установленного количества использований.

[10] Тем не менее, в насадке, содержащей традиционный RF-электрод, поскольку количество использований картриджа с RF-электродами предварительно установлено, и количество использований реле также предварительно установлено, картридж с RF-электродами и кожух для корпуса насадки периодически должны обязательно заменяться, так что имеется проблема в том, что затраты на техническое обслуживание согласно затратам на замену увеличиваются, когда используется насадка, содержащая традиционный RF-электрод.

[11] В качестве предшествующего уровня техники, относящегося к настоящему раскрытию сущности, предложен патент (Корея) номер 10-2048384 "FLUID RF ELECTRODE ASSEMBLY FOR BEAUTY TREATMENT OF SKIN AND HANDPIECE FOR BEAUTY TREATMENT OF SKIN USING THE SAME" (зарегистрированный 19 ноября 2019 года).

Сущность изобретения

Техническая задача

[12] Цель настоящего раскрытия сущности состоит в том, чтобы предоставлять картридж с RF-электродами, включающий в себя реле для косметического ухода за кожей, и насадку, включающую в себя картридж с RF-электродами для косметического ухода за кожей, причем картридж с RF-электродами имеет такую конфигурацию, в которой реле, управляющее электрическим сигналом, прикладываемым к RF-электроду, позиционируется в картридже с RF-электродами таким образом, что реле, которое представляет собой расходную часть, заменяется, когда картридж с RF-электродами заменяется.

[13] Другая цель настоящего раскрытия сущности состоит в том, чтобы предоставлять картридж с RF-электродами, включающий в себя реле для косметического ухода за кожей, и насадку, включающую в себя картридж с RF-электродами для косметического ухода за кожей, причем картридж с RF-электродами содержит блок с вибрационным электромотором таким образом, что боль, которая возникает во время ухода за кожей, может минимизироваться, и эффект от ухода может увеличиваться.

[14] Еще одна другая цель настоящего раскрытия сущности состоит в том, чтобы предоставлять картридж с RF-электродами, включающий в себя реле для косметического ухода за кожей, и насадку, включающую в себя картридж с RF-электродами для косметического ухода за кожей, причем картридж с RF-электродами имеет такую конфигурацию, в которой электрическая мощность прикладывается к корпусу RF-электрода только тогда, когда картридж с RF-электродами, который приводится в контакт с кожей, за счет этого допуская реализацию безопасного и удобного ухода.

Техническое решение

[15] Чтобы достигать целей, описанных выше, согласно варианту осуществления настоящего раскрытия сущности, предоставляется картридж с RF-электродами, включающий в себя реле для косметического ухода за кожей, причем картридж с RF-электродами включает в себя: кожух картриджа; корпус RF-электрода, позиционированный на первой поверхности кожуха картриджа, причем корпус RF-электрода приводится в контакт с кожей, и корпус RF-электрода выполнен с возможностью прикладывать RF-энергию внутри кожи; реле, смонтированное в кожухе картриджа и электрически соединенное с корпусом RF-электрода, причем реле выполнено с возможностью управлять работой корпуса RF-электрода; и первую часть соединительных контактных выводов реле для электрического соединения реле с управляющим корпусом.

[16] Чтобы достигать целей, описанных выше, согласно варианту осуществления настоящего раскрытия сущности, предоставляется насадка для косметического ухода за кожей, причем насадка включает в себя: картридж с RF-электродами, включающий в себя корпус RF-электрода, приводимый в контакт с кожей; и кожух для корпуса насадки, к которому картридж с RF-электродами присоединяется таким образом, что картридж с RF-электродами может отсоединяться от кожуха для корпуса насадки, причем кожух для корпуса насадки соединяется с управляющим корпусом, при этом картридж с RF-электродами включает в себя вариант осуществления картриджа с RF-электродами, включающего в себя реле для косметического ухода за кожей.

Преимущества изобретения

[17] В настоящем раскрытии сущности, поскольку реле, которое управляет электрическим сигналом, прикладываемым к RF-электроду, позиционируется в картридже с RF-электродами, реле, которое представляет собой расходную часть, заменяется, когда картридж с RF-электродами заменяется. Следовательно, кожух для корпуса насадки может использоваться без замены, так что возникает такой эффект, что трудности и затраты при замене кожуха для корпуса насадки могут уменьшаться.

[18] В настоящем раскрытии сущности, поскольку блок с вибрационным электромотором предоставляется, возникают такие эффекты, что боль, которая возникает во время ухода за кожей, может минимизироваться, и эффект от ухода может увеличиваться.

[19] В настоящем раскрытии сущности, поскольку электрическая мощность прикладывается к корпусу RF-электрода только тогда, когда картридж с RF-электродами, который приводится в контакт с кожей, прижимается, возникают такие эффекты, что безопасный и удобный уход может реализовываться, и безопасность во время ухода может увеличиваться.

Краткое описание чертежей

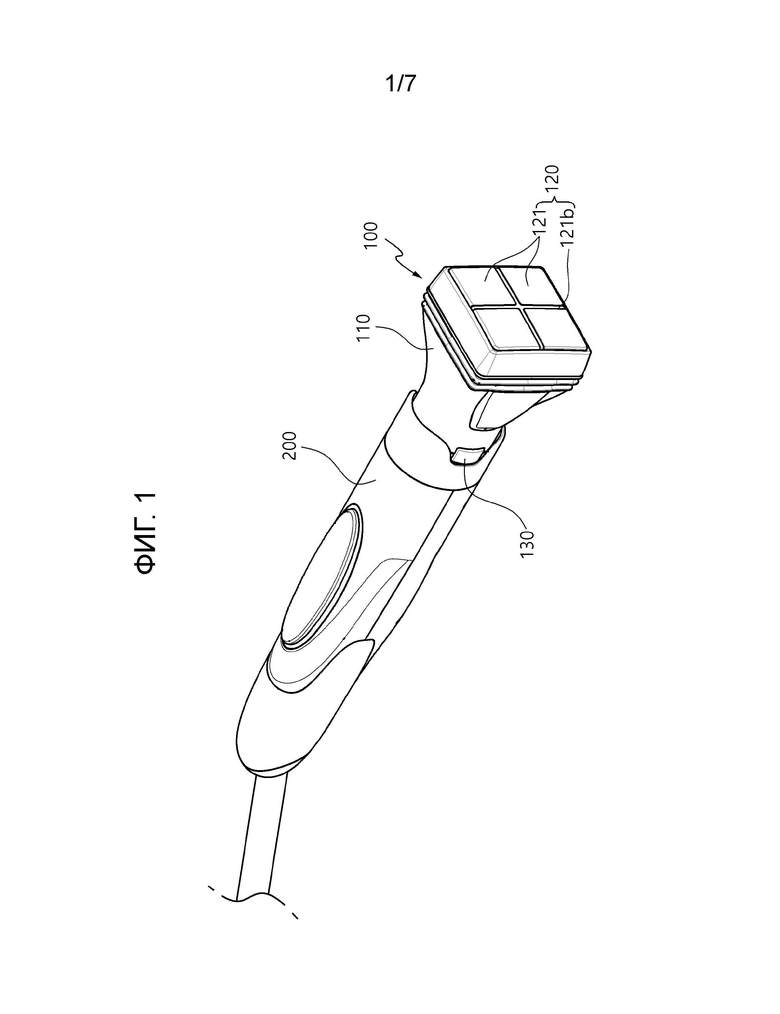

[20] Фиг. 1 является видом в перспективе, иллюстрирующим вариант осуществления насадки для косметического ухода за кожей согласно настоящему раскрытию сущности.

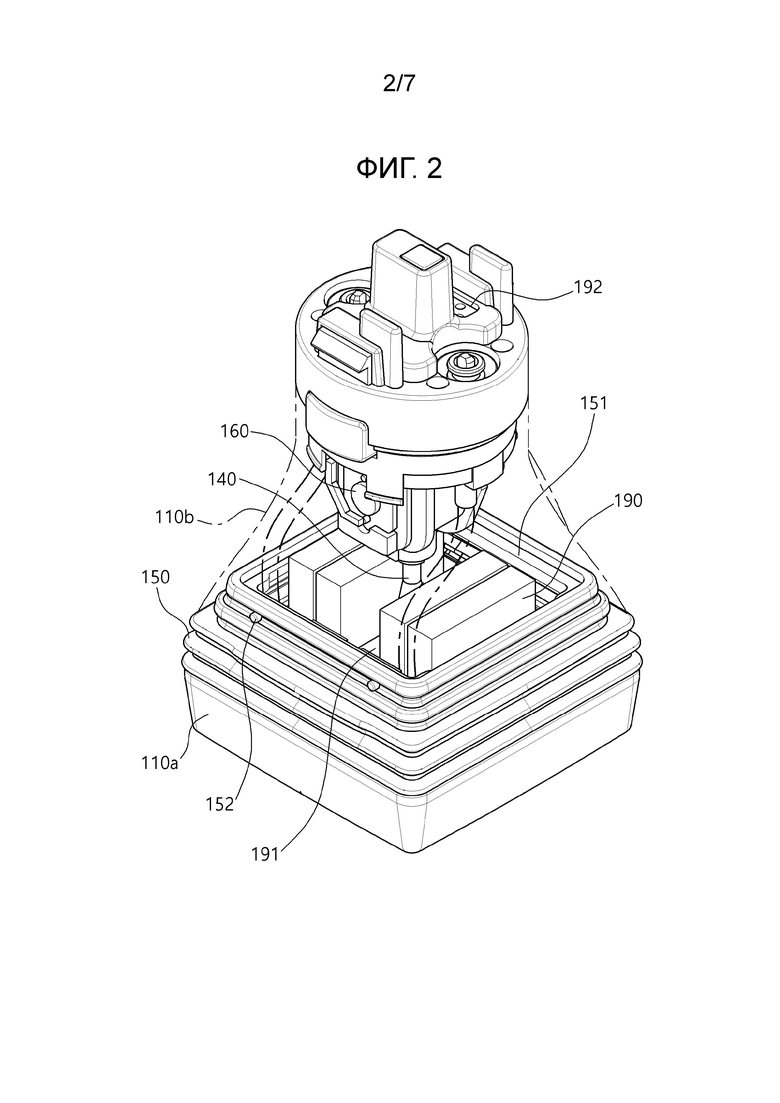

[21] Фиг. 2 является видом в перспективе, иллюстрирующим вариант осуществления картриджа с RF-электродами, включающего в себя реле для косметического ухода за кожей согласно настоящему раскрытию сущности.

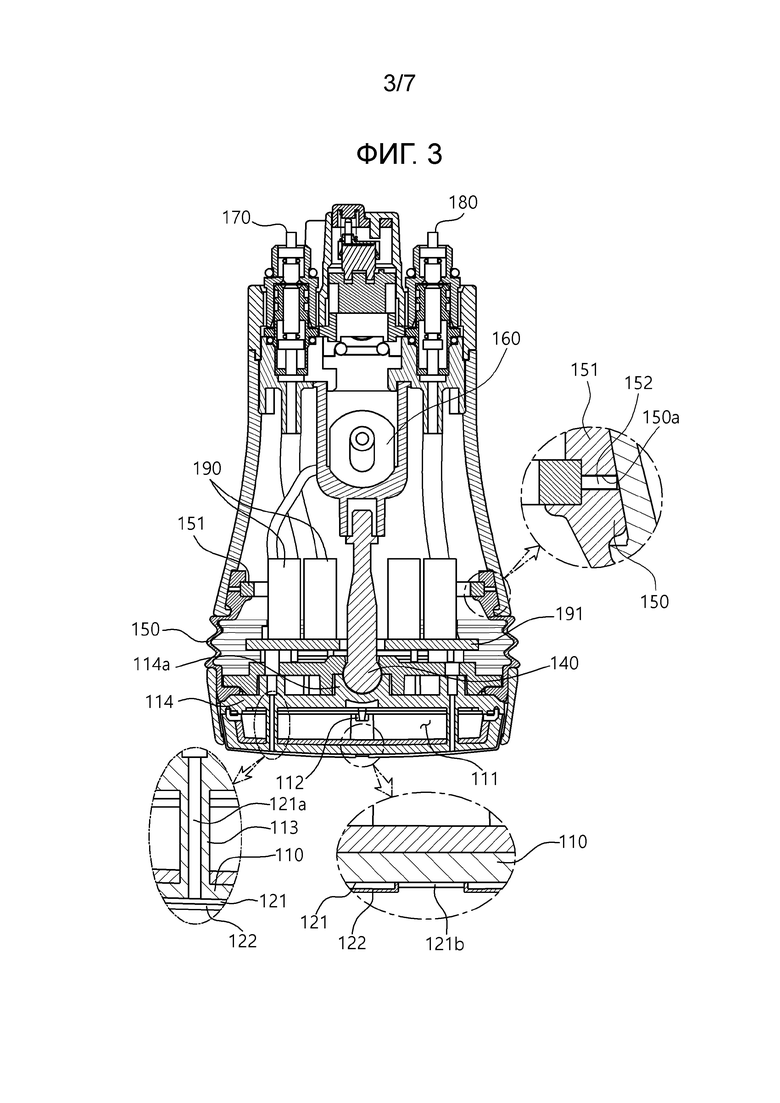

[22] Фиг. 3 является видом в поперечном сечении, иллюстрирующим вариант осуществления картриджа с RF-электродами, включающего в себя реле для косметического ухода за кожей согласно настоящему раскрытию сущности.

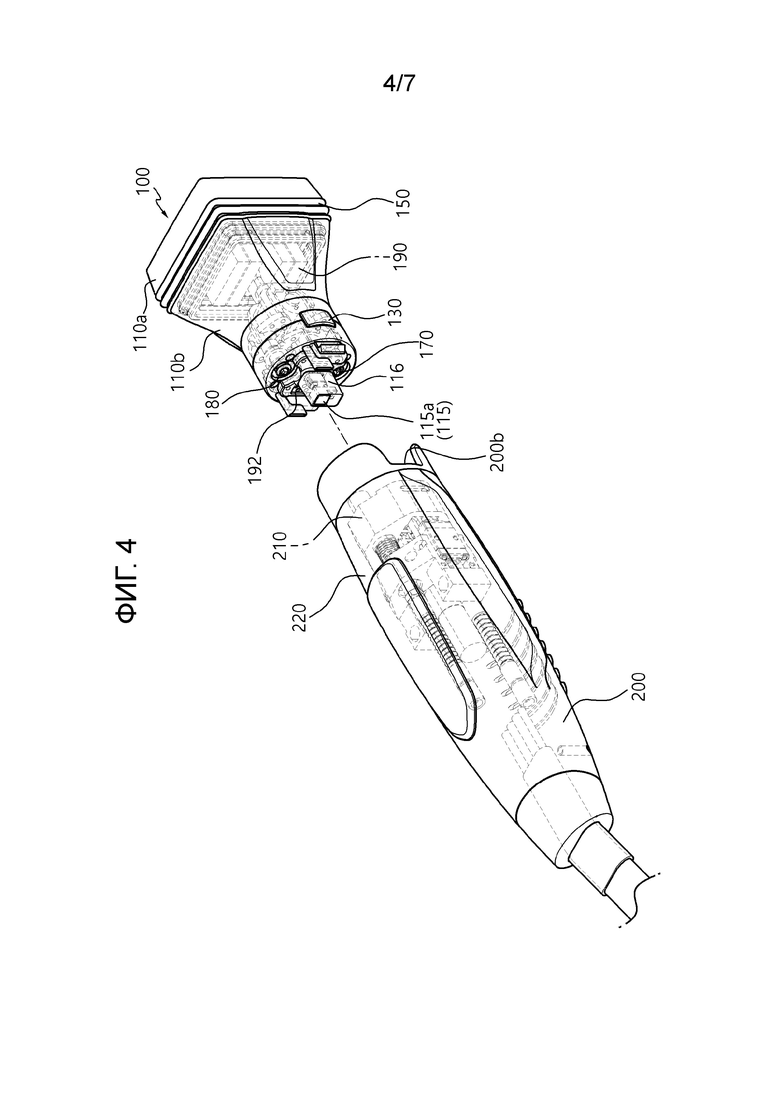

[23] Фиг. 4 является покомпонентным видом в перспективе, иллюстрирующим вариант осуществления насадки для косметического ухода за кожей согласно настоящему раскрытию сущности.

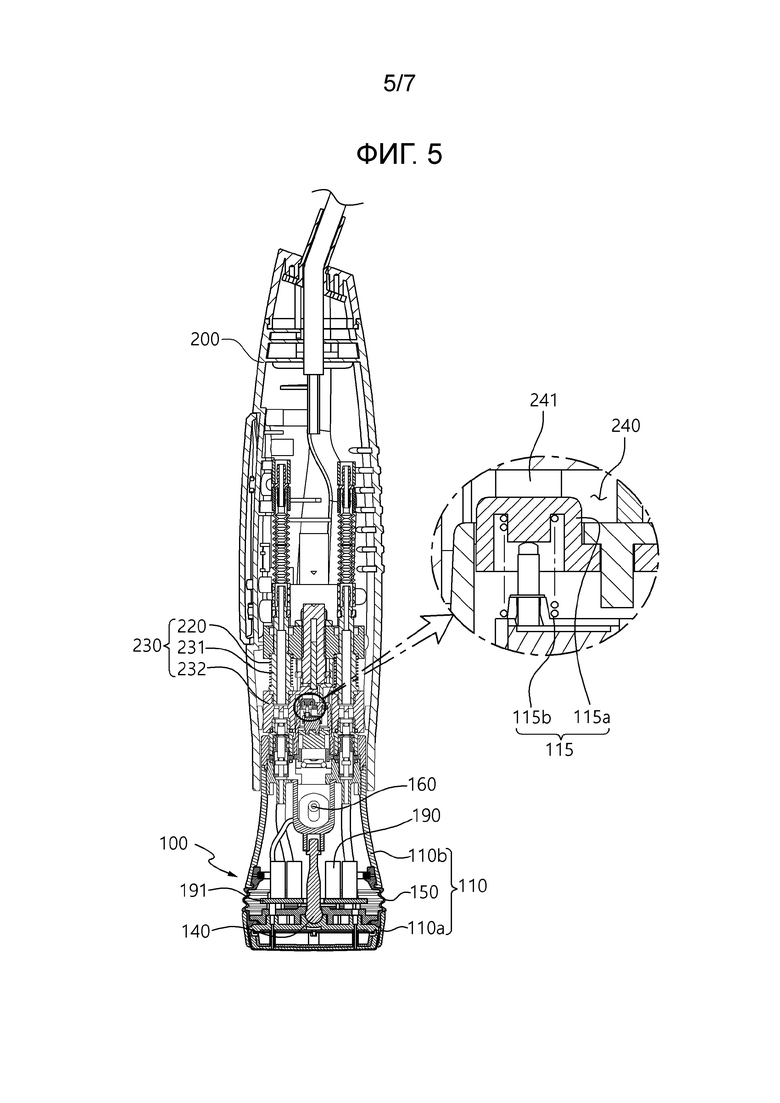

[24] Фиг. 5 является видом в поперечном сечении, иллюстрирующим вариант осуществления насадки для косметического ухода за кожей согласно настоящему раскрытию сущности.

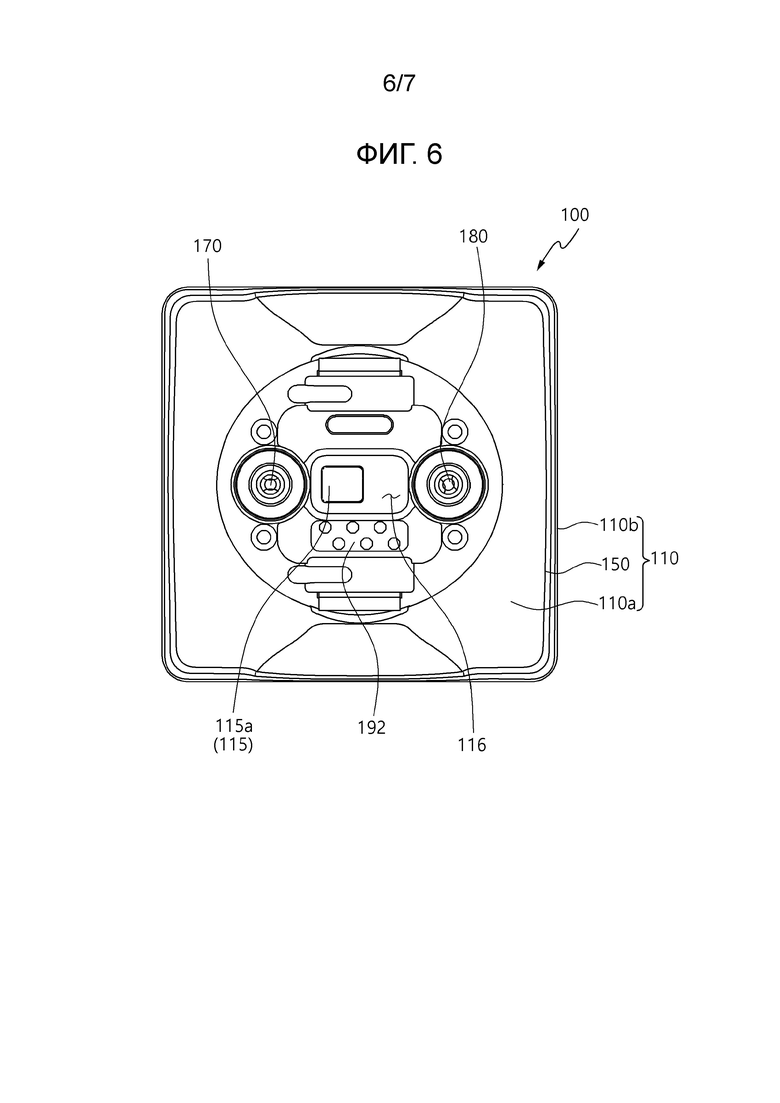

[25] Фиг. 6 является видом сверху, иллюстрирующим картридж с RF-электродами для косметического ухода за кожей в варианте осуществления насадки для косметического ухода за кожей согласно настоящему раскрытию сущности.

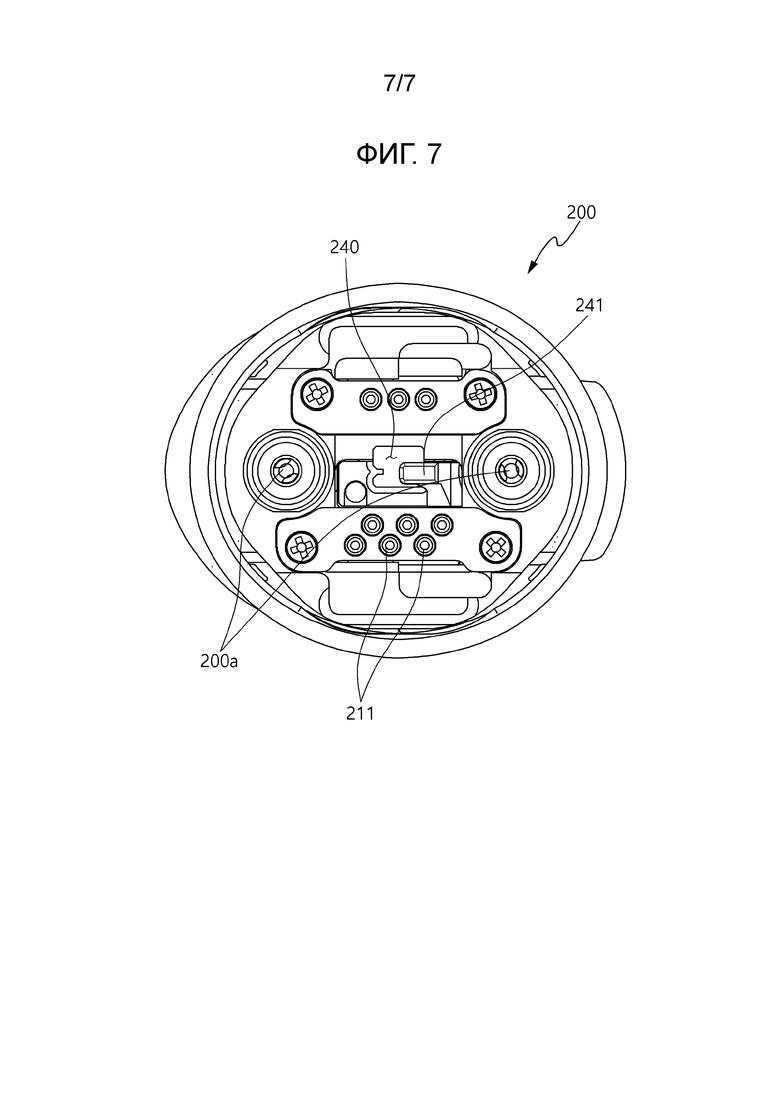

[26] Фиг. 7 является видом снизу, иллюстрирующим кожух для корпуса насадки в варианте осуществления насадки для косметического ухода за кожей согласно настоящему раскрытию сущности.

[27] Описание основных ссылок с номерами для чертежей

[28] 100: картридж с RF-электродами 110: кожух картриджа

[29] 110a: первая часть кожуха 110b: вторая часть кожуха

[30] 111: охлаждающее пространство 112: температурный датчик

[31] 113: часть для изоляции контактных выводов 114: часть крышки охлаждающего пространства

[32] 114a: часть присоединения к шару 115: двухпозиционный переключатель электрода

[33] 115a: копка переключения 115b: пружина переключателя

[34] 116: часть выступа для монтажа переключателя 120: корпус RF-электрода

[35] 121: элемент 121a RF-электрода: электродный соединительный контактный вывод

[36] 122: изоляционный пленочный элемент 130: стопорящая часть для картриджа

[37] 140: часть шарового шарнира 150: элемент сильфона

[38] 150a: часть для вставки штифта 151: элемент опорной рамы сильфона

[39] 152: крепежный штифт рамы 160: блок с вибрационным электромотором

[40] 170: первая часть линии подачи охладителя 180: вторая часть линии подачи охладителя

[41] 190: реле 191: часть подложки управления электродом

[42] 192: первая часть соединительных контактных выводов реле 200: кожух для корпуса насадки

[43] 200a: часть линии циркуляции охладителя 200b: часть для вставки картриджа

[44] 210: блок для присоединения картриджа 211: вторая часть соединительных контактных выводов реле

[45] 212: соединительная часть линии 220: пружинный элемент для картриджа

[46] 230: направляющая часть для обеспечения перемещения картриджа 231: стержневидная часть направляющей для обеспечения перемещения

[47] 232: направляющий блок для обеспечения перемещения 240: часть для вставки выступа

[48] 241: часть выступа для нажатия переключателя

Оптимальный режим осуществления изобретения

[49] Ниже подробнее описывается настоящее раскрытие сущности.

[50] В дальнейшем подробно описывается примерный вариант осуществления настоящего раскрытия сущности со ссылкой на прилагаемые чертежи. До подробного описания настоящего раскрытия сущности, следует отметить, что термины и слова, используемые в описании изобретения и в формуле изобретения, не должны истолковываться как ограниченные обычными смысловыми значениями или словарными определениями. Следовательно, описание, предложенное в данном документе, представляет собой просто примерный вариант осуществления только для целей иллюстрации, не имеющий намерение ограничивать объем настоящего раскрытия сущности, так что следует понимать, что другие эквиваленты и модификации могут вноситься в него без отступления от объема настоящего раскрытия сущности на момент подачи настоящей заявки.

[51] Фиг. 1 является покомпонентным видом в перспективе, иллюстрирующим вариант осуществления насадки для косметического ухода за кожей согласно настоящему раскрытию сущности. Вариант осуществления насадки для косметического ухода за кожей согласно настоящему раскрытию сущности включает в себя картридж с RF-электродами, включающий в себя корпус 120 RF-электрода, выполненный с возможностью приводиться в контакт с кожей, и включает в себя кожух 200 для корпуса насадки, к которому картридж с RF-электродами присоединяется таким образом, что картридж с RF-электродами может отсоединяться от кожуха 200 для корпуса насадки, и который соединяется с управляющим корпусом.

[52] Согласно настоящему раскрытию сущности, вариант осуществления насадки для косметического ухода за кожей, содержащей картридж с RF-электродами 100, включающий в себя реле для косметического ухода за кожей, включает в себя картридж с RF-электродами 100, включающий в себя корпус 120 RF-электрода, выполненный с возможностью приводиться в контакт с кожей, и включает в себя кожух 200 для корпуса насадки, к которому картридж с RF-электродами 100 присоединяется таким образом, что картридж с RF-электродами 100 может отсоединяться от кожуха 200 для корпуса насадки, и который соединяется с управляющим корпусом.

[53] Кожух 200 для корпуса насадки соединяется с управляющим корпусом посредством соединительного кабеля 10, и управляющий корпус представляет собой известную конфигурацию, которая включает в себя часть формирования RF-сигналов, выполненную с возможностью формировать RF-сигнал посредством приложения электрической мощности и мощности переменного тока к корпусу 120 RF-электрода, и которая может реализовываться с различными модификациями. Соответственно, следует отметить, что более подробное описание для управляющего корпуса опускается.

[54] Корпус электрода 120 включает в себя множество электродных элементов и выполнен с возможностью избирательно прикладывать электрическую мощность ко множеству электродных элементов таким образом, что эффективный уход может реализовываться согласно типу ухода за кожей и состоянию кожи пациента.

[55] Иными словами, в управляющем корпусе (не проиллюстрирован), предоставляются множество режимов ухода, в которых электрическая мощность избирательно прикладывается ко множеству электродных элементов, и электрическая мощность прикладывается по-разному ко множеству электродных элементов. Следовательно, когда оператор выбирает любой из множества режимов ухода, электрическая мощность может прикладываться ко множеству электродных элементов в предварительно определенном порядке работы, соответственно.

[56] Между тем, в насадке для косметического ухода за кожей, содержащей картридж с RF-электродами 100, включающий в себя реле для косметического ухода за кожей согласно настоящему раскрытию сущности, в состоянии, в котором оператор держит насадку рукой и помещает корпус 120 RF-электрода таким образом, что он приводится в контакт с кожей, мощность переменного тока прикладывается к корпусу 120 RF-электрода посредством использования части формирования RF-сигналов таким образом, что RF-сигнал формируется, так что уход за кожей может реализовываться, и косметический эффект может вызываться за счет нагрева дермы кожи.

[57] В это время, панельный корпус RF-электрода (не проиллюстрирован), имеющий площадь, большую площади корпуса 120 RF-электрода, может позиционироваться напротив насадки для косметического ухода за кожей, содержащей картридж с RF-электродами 100, включающий в себя реле для косметического ухода за кожей согласно настоящему раскрытию сущности.

[58] Панельный корпус RF-электрода представляет собой известную конфигурацию, в которой RF-сигнал применяется, и дерма кожи нагревается таким образом, что уход за кожей может реализовываться, и косметический эффект может вызываться, так что более подробное описание опускается.

[59] Иными словами, в насадке для косметического ухода за кожей согласно настоящему раскрытию сущности, в состоянии, в котором корпус 120 RF-электрода приводится в контакт с кожей, RF-сигнал применяется к коже, и ткань внутри кожи нагревается, так что сжатие коллагена в нижней дерме или реакция для заживления ран вызывается, за счет этого допуская выполнение ремоделирования/омоложения кожи, удаление складок и уход за сальными железами, жировыми тканями волосяных фолликулов и паукообразными венами.

[60] Картридж с RF-электродами 100 представляет собой расходную часть, имеющую срок использования, не допускающую использование, когда срок использования истекает вследствие использования картриджа с RF-электродами 100 для ухода в течение предварительно определенного времени, и заменяемую. Кроме того, картридж с RF-электродами 100 присоединяется к кожуху 200 для корпуса насадки таким образом, что картридж с RF-электродами 100 может отсоединяться от кожуха 200 для корпуса насадки.

[61] Часть 200b для вставки картриджа, в которую вставляется и присоединяется часть картриджа с RF-электродами 100, позиционируется на концевой части наконечника кожуха 200 для корпуса насадки.

[62] Картридж с RF-электродами 100 вставляется внутрь части 200b для вставки картриджа и присоединяется к блоку 210 для присоединения картриджа, позиционированному в части 200b для вставки картриджа, и стопорится посредством стопорящей части 130 для картриджа в конечной позиции присоединения, так что присоединение завершается.

[63] Стопорящая часть 130 для картриджа представляет собой кнопочную стопорящую часть, позиционированную на обеих сторонах кожуха 110 картриджа, и стопорящая часть 130 для картриджа использует известную конфигурацию, в которой клиновидная часть, удерживающая и поддерживающая блок 210 для присоединения картриджа, позиционируется на части кнопки, которая упруго поддерживается, и стопорение прекращается за счет нажатия части кнопки, так что подробное описание опускается.

[64] [65] Фиг. 2 является видом в перспективе, иллюстрирующим вариант осуществления картриджа с RF-электродами, включающего в себя реле для косметического ухода за кожей согласно настоящему раскрытию сущности. Более конкретно, фиг. 2 является видом в перспективе, иллюстрирующим внутреннюю конструкцию кожуха 110 картриджа. Фиг. 3 является видом в поперечном сечении, иллюстрирующим вариант осуществления картриджа с RF-электродами, включающего в себя реле для косметического ухода за кожей согласно настоящему раскрытию сущности.

[66] Ссылаясь на фиг. 2 и фиг. 3, ниже подробно описывается вариант осуществления картриджа с RF-электродами, включающего в себя реле для косметического ухода за кожей согласно настоящему раскрытию сущности.

[67] Согласно настоящему раскрытию сущности, картридж с RF-электродами, включающий в себя реле для косметического ухода за кожей, включает в себя кожух 110 картриджа и корпус 120 RF-электрода, позиционированный на первой поверхности кожуха 110 картриджа и выполненный с возможностью приводиться в контакт с кожей, причем корпус 120 RF-электрода выполнен с возможностью прикладывать RF-энергию к коже.

[68] Корпус 120 RF-электрода позиционируется на монтажной поверхности электрода, которая позиционируется в первом концевом участке кожуха 110 картриджа.

[69] Следует отметить, что монтажная поверхность электрода кожуха 110 картриджа представляет собой поверхность, обращенную к коже пациента, за которой должен осуществляться уход. Иными словами, монтажная поверхность электрода кожуха 110 картриджа представляет собой поверхность, позиционированную в концевом участке, обращенном к коже, когда оператор держит кожух 200 для корпуса насадки и выполняет процедуру.

[70] Корпус 120 RF-электрода может включать в себя элемент 121 RF-электрода, позиционированный на монтажной поверхности электрода, сформированной из проводника, и выполненный с возможностью прикладывать RF-энергию к внутренней части кожи, и может включать в себя изоляционный пленочный элемент 122, покрывающий поверхность элемента 121 RF-электрода.

[71] Корпус 120 RF-электрода дополнительно может включать в себя элемент 121b изоляции электрода, предоставленный таким образом, что множество элементов 121 RF-электрода разнесены друг от друга и позиционируются на электродном пространстве для монтажа, причем элемент 121b изоляции электрода позиционируется между множеством элементов 121 RF-электрода, разнесенных друг от друга, и элементом 121b изоляции электрода, изолирующим множество элементов 121 RF-электрода.

[72] Элемент 121b изоляции электрода изолирует множество элементов 121 RF-электрода таким образом, что электрическая мощность может прикладываться независимо к каждому из элементов 121 RF-электрода.

[73] Высота элемента 121b изоляции электрода формируется меньшей высоты элемента 121 RF-электрода. Иными словами, элемент 121b изоляции электрода формируется между элементами 121 RF-электрода таким образом, что высота элемента 121b изоляции электрода меньше высоты элементов 121 RF-электрода, так что множество элементов 121 RF-электрода устойчиво приводятся в непосредственный контакт с кожей пациента.

[74] Элемент 121 RF-электрода присоединяется интегрированно к монтажной поверхности электрода, такой как нанесенный металлизацией слой, так что конструкция, сформированная интегрированно с кожухом 110 картриджа, и жесткость элемента 121 RF-электрода не изменяются, за счет этого допуская минимизацию толщины элемента 121 RF-электрода.

[75] Помимо этого, в качестве примера, элемент 121 RF-электрода представляет собой нанесенный металлизацией слой, сформированный интегрированно с монтажной поверхностью электрода кожуха 110 картриджа посредством выполнения металлизации.

[76] Корпус 120 RF-электрода формируется таким образом, что искривленная поверхность, которая является выпуклой вниз и которая не деформируется, когда корпус 120 RF-электрода прижимается к коже.

[77] В качестве примера, корпус 120 RF-электрода формируется таким образом, что корпус 120 RF-электрода, имеет кривизну поверхностей, допускающую максимизацию площади корпуса 120 RF-электрода, приводимой в контакт с кожей, когда RF-электрод 120 прижимается к коже.

[78] Помимо этого, корпус 120 RF-электрода имеет форму, в которой поверхность является выпуклой. Иными словами, корпус 120 RF-электрода образует форму, имеющую однородную кривизну поверхностей на 360 градусов от центра. Следовательно, форма допускает равномерное распределение силы давления, когда корпус 120 RF-электрода прижимает кожу, и допускает предотвращение возникновения боли, когда кожа чрезмерно прижимается на внешнем периферийном краю корпуса 120 RF-электрода.

[79] Корпус 120 RF-электрода формируется таким образом, что корпус 120 RF-электрода имеет искривленную поверхность, которая не деформируется, когда корпус 120 RF-электрода прижимается к коже, так что площадь корпуса 120 RF-электрода, приводимая в контакт с кожей, когда кожа прижимается, максимизируется, и износостойкость обеспечивается, поскольку корпус 120 RF-электрода не деформируется во время использования.

[80] Монтажная поверхность электрода кожуха 110 картриджа формируется таким образом, что монтажная поверхность электрода имеет искривленную поверхность, которая является выпуклой вниз и которая не деформируется, когда монтажная поверхность электрода прижимается к коже, так что элемент 121 RF-электрода, сформированный посредством нанесения металлизацией на поверхность монтажной поверхности электрода, формируется в искривленной поверхности, выпуклой вниз.

[81] Корпус 120 RF-электрода имеет выпуклую искривленную поверхность. Следовательно, когда корпус 120 RF-электрода прижимается с небольшой силой в ходе процедуры, корпус 120 RF-электрода может равномерно приводиться в непосредственный контакт с кожей, за которой осуществляется уход, так что удобство оператора может обеспечиваться, а также дискомфорт и боль пациента в ходе процедуры может минимизироваться.

[82] Реле 190, электрически соединенное с корпусом 120 RF-электрода и выполненное с возможностью управлять работой корпуса 120 RF-электрода, позиционируется в кожухе 110 картриджа.

[83] Помимо этого, кожух 110 картриджа содержит первую часть 192 соединительных контактных выводов реле для электрического соединения реле 190 с управляющим корпусом.

[84] В качестве примера, первая часть 192 соединительных контактных выводов реле позиционируется таким образом, что первая часть 192 соединительных контактных выводов реле является открытой для доступа из верхней поверхности кожуха 110 картриджа. Иными словами, первая часть 192 соединительных контактных выводов реле позиционируется таким образом, что первая часть 192 соединительных контактных выводов реле является открытой для доступа из верхней поверхности второй части 110b кожуха, которая описывается ниже.

[85] В качестве примера, первая часть 192 соединительных контактных выводов реле электрически соединяется со второй частью 211 соединительных контактных выводов реле, которая позиционируется в части 200b для вставки картриджа кожуха 200 для корпуса насадки, который описывается ниже, и электрически соединяется с управляющим корпусом, который подробнее описывается в нижеприведенном описании варианта осуществления насадки для косметического ухода за кожей согласно настоящему раскрытию сущности.

[86] Часть 191 подложки управления электродом, на которой монтируется реле 190, позиционируется в кожухе 110 картриджа, и часть 191 подложки управления электродом электрически соединяется с первой частью 192 соединительных контактных выводов реле через провод или кабель.

[87] Картридж с RF-электродами, включающий в себя реле для косметического ухода за кожей согласно настоящему раскрытию сущности, представляет собой расходную часть, которая заменяется, когда количество использований посредством корпуса 120 RF-электрода достигает предварительно установленного количества использований. Иными словами, количество использований составляет количество уходов, которое предварительно установлено, и картридж с RF-электродами должен обязательно заменяться, когда картридж с RF-электродами используется, и количество использований достигает предварительно установленного количества.

[88] Помимо этого, реле 190 представляет собой расходную часть, которая имеет количество использований, большее количества использований корпуса 120 RF-электрода, но имеет предварительно установленное количество использований.

[89] Корпус 120 RF-электрода может иметь множество электродных элементов и может включать в себя множество реле 190, соответственно.

[90] Реле 190 предоставляется в числе, соответствующем числу электродных элементов, так что электрическая мощность, прикладываемая к каждому из электродных элементов, может отдельно управляться.

[91] Картридж с RF-электродами, включающий в себя реле для косметического ухода за кожей согласно настоящему раскрытию сущности, заменяется после использования в течение предварительно установленного количества использований. В это время, реле 190 также заменяется.

[92] В ситуации, в которой реле 190 позиционируется в кожухе 200 для корпуса насадки, когда количество использований реле 190 достигает предварительно установленного количества использований отдельно от количества использований картриджа с RF-электродами, кожух 200 для корпуса насадки должен обязательно заменяться. Следовательно, необходимы высокие затраты, и возникают трудности при замене кожуха 200 для корпуса насадки и неудобство в силу невозможности использования устройства.

[93] Иными словами, в картридже с RF-электродами, включающем в себя реле для косметического ухода за кожей согласно настоящему раскрытию сущности, реле 190, имеющее предварительно установленное количество использований, большее предварительно установленного количества использований корпуса 120 RF-электрода, включается таким образом, что реле 190 также заменяется, когда корпус 120 RF-электрода заменяется, так что кожух 200 для корпуса насадки не должен обязательно заменяться, по сравнению со случаем, когда реле 190 позиционируется в кожухе 200 для корпуса насадки.

[94] [95] Между тем, фиг. 4 является покомпонентным видом в перспективе, иллюстрирующим вариант осуществления насадки для косметического ухода за кожей согласно настоящему раскрытию сущности, и фиг. 5 является видом в поперечном сечении, иллюстрирующим вариант осуществления насадки для косметического ухода за кожей согласно настоящему раскрытию сущности.

[96] Ссылаясь на фиг. 3-5, ниже подробно описывается вариант осуществления картриджа с RF-электродами, включающего в себя реле для косметического ухода за кожей согласно настоящему раскрытию сущности.

[97] Кожух 110 картриджа включает в себя первую часть 110a кожуха, в которой корпус 120 RF-электрода позиционируется на первой поверхности первой части 110a кожуха, и включает в себя вторую часть 110b кожуха, с которой первая часть 110a кожуха соединяется таким образом, что первая часть 110a кожуха может наклоняться. Следовательно, кожух 110 картриджа наклоняется, когда корпус 120 RF-электрода приводится в контакт с кожей, и корпус 120 RF-электрода перемещается, так что состояние, в котором корпус 120 RF-электрода приводится в контакт с кожей, может поддерживаться.

[98] Вторая часть 110b кожуха представляет собой часть, присоединенную к кожуху 200 для корпуса насадки таким образом, что вторая часть 110b кожуха может отсоединяться от кожуха 200 для корпуса насадки, и вторая часть 110b кожуха имеет первый концевой участок, содержащий часть для присоединения кожуха, которая вставляется внутрь части 200b для вставки картриджа кожуха 200 для корпуса насадки и которая присоединяется к блоку 210 для присоединения картриджа.

[99] [100] Помимо этого, первая часть 110a кожуха соединяется со вторым концевым участком второй части 110b кожуха таким образом, что первая часть 110a кожуха может наклоняться.

[101] Более конкретно, картридж с RF-электродами 100, включающий в себя реле для косметического ухода за кожей согласно настоящему раскрытию сущности, дополнительно включает в себя часть 140 шарового шарнира, соединяющую первую часть 110a кожуха и вторую часть 110b кожуха между собой таким образом, что первая часть 110a кожуха может свободно наклоняться с радиусом в 360 градусов.

[102] Например, часть 140 шарового шарнира включает в себя стержневидный элемент шарнирной опоры, прикрепленный ко второму концевому участку второй части 110b кожуха, и включает в себя корпус шара, позиционированный в концевом участке стержневидного элемента шарнирной опоры и присоединенный к первой части 110a кожуха таким образом, что корпус шара может вращаться.

[103] В первой части 110a кожуха, часть для вставки шара позиционируется таким образом, что корпус шара вставляется в часть для вставки шара, и корпус шара может вращаться, и первая часть 110a кожуха может свободно наклоняться с радиусом в 360 градусов вокруг корпуса шара.

[104] Помимо этого, вариант осуществления картриджа с RF-электродами 100, включающего в себя реле для косметического ухода за кожей согласно настоящему раскрытию сущности, дополнительно может включать в себя элемент 150 сильфона, имеющий первый концевой участок, соединенный с первой частью 110a кожуха, имеющий второй концевой участок, соединенный со второй частью 110b кожуха, позиционированный таким образом, что он окружает часть 140 шарового шарнира, и содержащий множество гофрированных частей.

[105] В элементе 150 сильфона, множество гофрированных частей позиционируются в продольном направлении насадки для косметического ухода за кожей и поддерживают перемещение с наклоном первой части 110a кожуха за счет свободного складывания и раскладывания.

[106] Элемент 150 сильфона имеет первый концевой участок, закрепленный вдоль внешней периферии первой части 110a кожуха, и имеет второй концевой участок, закрепленный вдоль внешней периферии второй части 110b кожуха, за счет этого окружая внешнюю часть относительно позиционированной по центру части 140 шарового шарнира в позиции, разнесенной от части 140 шарового шарнира.

[107] Элемент 150 сильфона окружает внешнюю часть относительно части 140 шарового шарнира в позиции, разнесенной от части 140 шарового шарнира, так что первая часть 110a кожуха может свободно наклоняться с радиусом в 360 градусов вокруг корпуса шара. Кроме того, элемент 150 сильфона покрывает пространство между первой частью 110a кожуха и второй частью 110b кожуха, за счет этого предотвращая введение посторонних веществ в первую часть 110a кожуха и вторую часть 110b кожуха.

[108] Помимо этого, вариант осуществления картриджа с RF-электродами 100, включающего в себя реле для косметического ухода за кожей согласно настоящему раскрытию сущности, дополнительно включает в себя элемент 151 опорной рамы сильфона, позиционированный в верхнем концевом участке элемента 150 сильфона и сформированный в конструкции рамы, которая окружает внутреннюю периферию элемента 150 сильфона.

[109] Например, элемент 151 опорной рамы сильфона имеет конструкцию рамы, окружающую внутреннюю периферию элемента 150 сильфона, формирующую пространство, в котором часть шарового шарнира может проходить через нее, и имеющую конструкцию прямоугольной рамы. Кроме того, следует отметить, что элемент 151 опорной рамы сильфона может модифицироваться и реализовываться в различных формах рамы согласно форме элемента 150 сильфона. Иными словами, элемент 151 опорной рамы сильфона может модифицироваться и реализовываться в различных формах рамы согласно форме соединительного участка между первой частью 110a кожуха и второй частью 110b кожуха.

[110] Помимо этого, в элементе 151 опорной рамы сильфона, множество крепежных штифтов 152 рамы выступают на внешней боковой поверхности элемента 151 опорной рамы сильфона, и множество частей 150a для вставки штифта, в которые вставляются множество крепежных штифтов 152 рамы, предоставляются в элементе 150 сильфона.

[111] Крепежные штифты 152 рамы выступают на каждой внешней боковой поверхности соответствующих элементов 151 опорной рамы сильфона и вставляются и присоединяются к соответствующим частям 150a для вставки штифта элемента 150 сильфона, так что позиции элементов 151 опорной рамы сильфона могут устойчиво закрепляться.

[112] Элемент 151 опорной рамы сильфона позиционируется на верхнем концевом участке элемента 150 сильфона, соединенного со второй частью 110b кожуха, так что жесткость соединительного участка элемента 150 сильфона может увеличиваться, и может предотвращаться травмирование, при котором элемент 150 сильфона деформируется или повреждается в соединительном участке между второй частью 110b кожуха и элементом 150 сильфона.

[113] Помимо этого, вариант осуществления картриджа с RF-электродами 100, включающего в себя реле для косметического ухода за кожей согласно настоящему раскрытию сущности, дополнительно может включать в себя блок 160 с вибрационным электромотором, позиционированный в кожухе 110 картриджа.

[114] Блок 160 с вибрационным электромотором позиционируется на опорной части шарового шарнира, с которой соединяется часть шарового шарнира, и выполнен с возможностью формировать вибрацию в ходе процедуры таким образом, что массажный эффект применяется к коже, приводимой в непосредственный контакт с корпусом 120 RF-электрода, за счет этого допуская дополнительное улучшение эффекта от ухода, а также допуская уменьшение боли, вызываемой у пациента посредством электрической стимуляции во время ухода.

[115] Охлаждающее пространство 111, в которое заполняется охладитель, который охлаждает корпус 120 RF-электрода, позиционируется в кожухе 110 картриджа. Кроме того, картридж с RF-электродами 100, включающий в себя реле для косметического ухода за кожей согласно настоящему раскрытию сущности, включает в себя первую часть 170 линии подачи охладителя и вторую часть 180 линии подачи охладителя, которые выполнены с возможностью подавать охладитель вовнутрь охлаждающего пространства и выпускать охладитель внутри охлаждающего пространства 111 таким образом, что охладитель циркулирует.

[116] Охлаждающее пространство 111 позиционируется в первой части 110a кожуха, в которой позиционируется корпус 120 RF-электрода, и включает в себя монтажную поверхность электрода.

[117] Первая часть 170 линии подачи охладителя и вторая часть 180 линии подачи охладителя соединяются с линией циркуляции охладителя, позиционированной в насадке для косметического ухода за кожей, когда картридж с RF-электродами 100, включающий в себя реле для косметического ухода за кожей согласно настоящему раскрытию сущности, присоединяется к насадке для косметического ухода за кожей.

[118] Первая часть 170 линии подачи охладителя и вторая часть 180 линии подачи охладителя позиционируются таким образом, что первая часть 170 линии подачи охладителя и вторая часть 180 линии подачи охладителя выступают к верхнему участку кожуха 110 картриджа. Следовательно, когда часть для присоединения кожуха вставляется внутрь части 200b для вставки картриджа, и часть для присоединения кожуха присоединяется к блоку 210 для присоединения картриджа, первая часть 170 линии подачи охладителя и вторая часть 180 линии подачи охладителя соединяются с частью 200a линии циркуляции охладителя кожуха 200 для корпуса насадки.

[119] Часть 200a линии циркуляции охладителя соединяется с резервуаром с охладителем, позиционированным в управляющем корпусе. Первая часть 170 линии подачи охладителя и вторая часть 180 линии подачи охладителя соединяются с резервуаром с охладителем, позиционированным в управляющем корпусе, через часть 200a линии циркуляции охладителя.

[120] Охладитель проходит через резервуар с охладителем и охлаждающее пространство 111 и циркулирует через часть 200a линии циркуляции охладителя, первую часть 170 линии подачи охладителя и вторую часть 180 линии подачи охладителя за счет работы насоса. Кроме того, во время циркуляции, температура охладителя может поддерживаться равной постоянной температуре в охлаждающем пространстве 111 посредством охлаждения посредством охлаждающей части, позиционированной в линии циркуляции охладителя или в резервуаре с охладителем.

[121] Охлаждающая часть может включать в себя известное охлаждающее устройство, такое как радиатор или охладитель, который охлаждает охладитель.

[122] Помимо этого, температурный датчик 112, выполненный с возможностью определять температуру охладителя, позиционируется в охлаждающем пространстве 111, и температурный датчик определяет температуру температуры и передает информацию температуры в блок управления в управляющем корпусе.

[123] Блок управления выполнен с возможностью управлять работой насоса и охлаждающей части посредством использования информации температуры охладителя, передаваемой из температурного датчика. Следовательно, температура охладителя может поддерживаться равной температуре, подходящей для охлаждения кожи во время ухода.

[124] В качестве примера, температурный датчик 112 позиционируется в охлаждающем пространстве 111, выполнен с возможностью измерять температуру охладителя, используемого главным образом для охлаждения кожи, и выполнен с возможностью поддерживать температуру охладителя равной температуре, подходящей для охлаждения кожи. Кроме того, следует отметить, что температурный датчик 112 может реализовываться таким образом, что температурный датчик 112 может позиционироваться в любой позиции, к примеру, в линии циркуляции охладителя либо в резервуаре с охладителем, в которой температурный датчик 112 допускает измерение температуры охладителя.

[125] После того, как охладитель выпускается из внутренней части охлаждающего пространства 111 за счет работы насоса, охладитель охлаждается посредством охлаждающей части при прохождении через резервуар с охладителем и затем вводится в охлаждающее пространство 111 снова, за счет этого допуская охлаждение поверхности кожи, когда кожа нагревается вследствие приложения RF-сигнала.

[126] Иными словами, поскольку температура элемента 121 RF-электрода, который нагревается в ходе процедуры, понижается посредством циркулирующего охладителя, поверхность кожи, за которой осуществляется уход, охлаждается, так что повреждение, вызываемое в силу ожогов и нагрева кожи, может предотвращаться во время ухода.

[127] Картридж с RF-электродами 100, включающий в себя реле для косметического ухода за кожей согласно настоящему раскрытию сущности, допускает непрерывное и устойчивое охлаждение кожи с помощью циркулирующего охладителя в охлаждающем пространстве 111 и допускает охлаждение кожи при равномерной и постоянной температуре, так что дискомфорт, вызываемый посредством охлаждения кожи, может минимизироваться, и удовлетворенность в отношении ухода может увеличиваться во время ухода за кожей.

[128] Между тем, элемент 121 RF-электрода может содержать электродный соединительный контактный вывод 121a, который выступает вверх и который соединяется с частью 191 подложки управления электродом таким образом, что электродный соединительный контактный вывод 121a электрически соединяется с частью формирования RF-сигналов управляющего корпуса.

[129] Электродный соединительный контактный вывод 121a соединяется с частью 191 подложки управления электродом, и часть 191 подложки управления электродом электрически соединяется с первой частью 192 соединительных контактных выводов реле через провод или кабель.

[130] Электродный соединительный контактный вывод 121a выполнен с возможностью формировать RF-сигнал посредством приложения мощности переменного тока к элементу 121 RF-электрода.

[131] В качестве примера, электродный соединительный контактный вывод 121a предоставляется таким образом, что множество электродных соединительных контактных выводов 121a позиционируются согласно множеству элементов 121 RF-электрода, и нижний концевой участок электродного соединительного контактного вывода 121a соединяется с элементом 121 RF-электрода посредством прохождения через кожух 110 картриджа. Иными словами, нижний концевой участок электродного соединительного контактного вывода 121a соединяется с элементом 121 RF-электрода посредством прохождения через первую часть 110a кожуха.

[132] Помимо этого, электродный соединительный контактный вывод 121a проходит через охлаждающее пространство 111 и соединяется с частью 191 подложки управления электродом посредством проникновения через верхнюю поверхность охлаждающего пространства 111. Иными словами, электродный соединительный контактный вывод 121a проникает через часть 114 крышки охлаждающего пространства.

[133] Помимо этого, электродный соединительный контактный вывод 121a может соединяться с первой частью 192 соединительных контактных выводов реле через часть 191 подложки управления электродом и может электрически соединяться с управляющим корпусом через первую часть 192 соединительных контактных выводов реле.

[134] Проход для контактных выводов, через который проходит электродный соединительный контактный вывод 121a, предоставляется в охлаждающем пространстве 111, и часть 113 для изоляции контактных выводов, которая изолирует электродный соединительный контактный вывод 121a от охладителя в охлаждающем пространстве 111, позиционируется в охлаждающем пространстве 111.

[135] Охлаждающее пространство 111 имеет конструкцию, в которой внутренний участок охлаждающего пространства 111 герметизируется, поскольку часть 114 крышки охлаждающего пространства, на которой позиционируется часть 114a для присоединения к шару, которая выступает и присоединяется к шаровому шарниру, позиционируется на верхнем участке охлаждающего пространства 111.

[136] В конструкции, в которой охлаждающее пространство 111 герметизируется, поскольку охлаждающее пространство 111 интегрированно соединяется с частью 114 крышки охлаждающего пространства, которая выступает на нижней поверхности охлаждающего пространства 111 интегрированным способом и которая имеет верхний концевой участок, герметизирующий верхний участок охлаждающего пространства 111, часть 113 для изоляции контактных выводов имеет такую конфигурацию, в которой электродный соединительный контактный вывод 121a проникает через охлаждающее пространство 111 и может электрически соединяться с управляющим корпусом снаружи охлаждающего пространства 111, тогда как электродный соединительный контактный вывод 121a изолируется от охладителя.

[137] В настоящем раскрытии сущности, корпус 120 RF-электрода формируется в качестве интегрированного нанесенного металлизацией слоя на нижней поверхности опорного корпуса электрода, так что процесс изготовления может упрощаться, и затраты на изготовление могут уменьшаться, за счет этого допуская обеспечение экономической эффективности.

[138] Помимо этого, в настоящем раскрытии сущности, износостойкость корпуса 120 RF-электрода обеспечивается, поскольку корпус 120 RF-электрода имеет закрепленную форму, в которой корпус 120 RF-электрода не деформируется, когда корпус 120 RF-электрода прижимается посредством кожи.

[139] Помимо этого, в настоящем раскрытии сущности, посредством циркуляции охладителя, температура поверхности кожи может поддерживаться равной постоянной температуре посредством охлаждения поверхности кожи, которая нагревается посредством RF-сигнала. Следовательно, эффективность ухода может увеличиваться, дискомфорт, вызываемый посредством охлаждения кожи во время ухода, может минимизироваться, и удовлетворенность во время ухода может увеличиваться.

[140] [141] Между тем, фиг. 6 является видом сверху, иллюстрирующим картридж с RF-электродами для косметического ухода за кожей в варианте осуществления насадки для косметического ухода за кожей согласно настоящему раскрытию сущности, и фиг. 7 является видом снизу, иллюстрирующим кожух 200 для корпуса насадки в варианте осуществления насадки для косметического ухода за кожей согласно настоящему раскрытию сущности.

[142] Ссылаясь на фиг. 4-7, ниже подробно описывается вариант осуществления насадки для косметического ухода за кожей согласно настоящему раскрытию сущности.

[143] Вторая часть 211 соединительных контактных выводов реле, с которой соединяется первая часть 192 соединительных контактных выводов реле, позиционируется в части 200b для вставки картриджа, которая позиционируется в концевом участке наконечника кожуха 200 для корпуса насадки, и блок 210 для присоединения картриджа, в котором позиционируется соединительная часть 212 линии, соединяющая первую часть 170 линии подачи охладителя и вторую часть 180 линии подачи охладителя с частью 200a линии циркуляции охладителя, позиционируется в части 200b для вставки картриджа таким образом, что блок 210 для присоединения картриджа может перемещаться.

[144] Первая часть 192 соединительных контактных выводов реле электрически соединяется с управляющим корпусом через вторую часть 211 соединительных контактных выводов реле и соединительный кабель 10.

[145] Когда RF-картридж вставляется в часть 200b для вставки картриджа, первая часть 192 соединительных контактных выводов реле соединяется со второй частью 211 соединительных контактных выводов реле блока 210 для присоединения картриджа, и первая часть 170 линии подачи охладителя и вторая часть 180 линии подачи охладителя вставляются и садятся в соединительную часть 212 линии блока 210 для присоединения картриджа, так что первая часть 170 линии подачи охладителя и вторая часть 180 линии подачи охладителя соединяются с частью 200a линии циркуляции охладителя.

[146] Помимо этого, блок 210 для присоединения картриджа позиционируется таким образом, что блок 210 для присоединения картриджа может перемещаться в продольном направлении кожуха 200 для корпуса насадки, и пружинный элемент 220 для картриджа, выполненный с возможностью упруго поддерживать блок 210 для присоединения картриджа, позиционируется в кожухе 200 для корпуса насадки.

[147] Часть 200a линии циркуляции охладителя может представлять собой шланг, который может свободно изгибаться в кожухе 200 для корпуса насадки и который имеет свободную длину, равную, по меньшей мере, расстоянию перемещения картриджа с RF-электродами 100, либо может представлять собой шланг, который имеет сильфонную конструкцию и который имеет такую конфигурацию, в которой длина шланга может регулироваться в кожухе 200 для корпуса насадки.

[148] Пружинный элемент 220 для картриджа выполнен с возможностью упруго поддерживать блок 210 для присоединения картриджа, к которому присоединяется картридж с RF-электродами 100 и который может перемещаться, так что пружинный элемент 220 для картриджа служит для того, чтобы буферизовать нагрузку, прикладываемую к пациенту, когда корпус 120 RF-электрода прижимается и приводится в непосредственный контакт с кожей пациента. Кроме того, пружинный элемент 220 выполнен с возможностью придавливать картридж с RF-электродами 100 к коже пациента с силой упругости после деформации при растяжении таким образом, что корпус 120 RF-электрода более полно приводится в непосредственный контакт с кожей пациента.

[149] Направляющая часть 230 для обеспечения перемещения картриджа, выполненная с возможностью направлять прямолинейное перемещение блока 210 для присоединения картриджа, позиционируется в кожухе 200 для корпуса насадки.

[150] Направляющая часть 230 для обеспечения перемещения картриджа может включать в себя стержневидную часть 231 направляющей для обеспечения перемещения, которая позиционируется таким образом, что стержневидная часть 231 направляющей для обеспечения перемещения выступает на блоке 210 для присоединения картриджа, и может включать в себя направляющий блок 232 для обеспечения перемещения, который позиционируется в кожухе 200 для корпуса насадки и через который проходит стержневидная часть 231 направляющей для обеспечения перемещения, и стержневидная часть 231 направляющей для обеспечения перемещения присоединяется с возможностью перемещения к направляющему блоку 232 для обеспечения перемещения.

[151] Помимо этого, в качестве примера, стержневидная часть 231 направляющей для обеспечения перемещения включает в себя множество стержневидных частей 231 направляющей для обеспечения перемещения, и, по меньшей мере, одна из множества стержневидных частей 231 направляющей для обеспечения перемещения позиционируется через пружинный элемент 220 для картриджа, при этом пружинный элемент 220 представляет собой спиральную пружину.

[152] Иными словами, в качестве примера, пружинный элемент 220 для картриджа представляет собой спиральную пружину, и стержневидная часть 231 направляющей для обеспечения перемещения позиционируется посредством проникновения через пружинный элемент 220 для картриджа таким образом, что первый концевой участок стержневидной части 231 направляющей для обеспечения перемещения поддерживается на части 200b для вставки картриджа, и второй концевой участок стержневидной части 231 направляющей для обеспечения перемещения поддерживается на направляющем блоке 232 для обеспечения перемещения, так что пружинный элемент 220 для картриджа упруго поддерживает прямолинейные перемещения блока 210 для присоединения картриджа и картриджа с RF-электродами 100, присоединенного к блоку 210 для присоединения картриджа.

[153] Между тем, в картридже с RF-электродами 100, включающем в себя реле для косметического ухода за кожей согласно настоящему раскрытию сущности, двухпозиционный переключатель 115 электрода, выполненный с возможностью включать/выключать электрическую мощность, прикладываемую к корпусу 120 RF-электрода, позиционируется на верхней поверхности кожуха 110 картриджа. Иными словами, двухпозиционный переключатель 115 электрода позиционируется на верхней поверхности второй части 200b кожуха.

[154] Двухпозиционный переключатель 115 электрода включает в себя кнопку 115a переключения, упруго поддерживаемую посредством пружины 115b переключателя, и имеет конструкцию, в которой электрическая мощность, прикладываемая к корпусу 120 RF-электрода, включается только тогда, когда кнопка 115a переключения нажимается и надавливается, и электрическая мощность выключается, когда кнопка 115a переключения отпускается из нажатого состояния.

[155] Помимо этого, во внутреннем участке кожуха 200 для корпуса насадки, который представляет собой внутренний участок части 200b для вставки картриджа, часть 241 выступа для нажатия переключателя, выполненная с возможностью нажимать и надавливать двухпозиционный переключатель 115 электрода, когда блок 210 для присоединения картриджа надавливается и перемещается, позиционируется таким образом, что часть 241 выступа для нажатия переключателя выступает.

[156] Часть 241 выступа для нажатия переключателя позиционируется таким образом, что часть 241 выступа для нажатия переключателя находится в контакте с верхней поверхностью кнопки 115a переключения в состоянии, в котором картридж с RF-электродами 100 присоединяется к кожуху 200 для корпуса насадки.

[157] Более конкретно, на верхней поверхности кожуха 110 картриджа, которая представляет собой верхнюю поверхность второй части 200b кожуха, часть 116 выступа для монтажа переключателя, имеющая верхнюю поверхность, на которой позиционируется двухпозиционный переключатель электрода, позиционируется таким образом, что часть 116 выступа для монтажа переключателя выступает. Кроме того, часть 240 для вставки выступа, в которую вставляется часть 116 выступа для монтажа переключателя, позиционируется в части 200b для вставки картриджа, и часть 241 выступа для нажатия переключателя выступает и позиционируется в части 240 для вставки выступа таким образом, что часть 241 выступа для нажатия переключателя обращена к части 116 выступа для монтажа переключателя.

[158] Двухпозиционный переключатель 115 электрода позиционируется таким образом, что верхняя поверхность кнопки 115a переключения выступает к верхней поверхности части 116 выступа для монтажа переключателя, или верхняя поверхность кнопки 115a переключения находится в плоскости с верхней поверхностью части 116 выступа для монтажа переключателя. Когда картридж с RF-электродами 100 присоединяется к кожуху 200 для корпуса насадки, часть 116 выступа для монтажа переключателя вставляется внутрь части 240 для вставки выступа, и часть 241 выступа для нажатия переключателя позиционируется таким образом, что часть 241 выступа для нажатия находится в контакте с верхней поверхностью кнопки 115a переключения.

[159] Иными словами, в состоянии, в котором оператор держит кожух 200 для корпуса насадки, и корпус 120 RF-электрода приводится в непосредственный контакт с кожей, когда оператор надавливает на кожух 200 для корпуса насадки, картридж с RF-электродами 100 надавливается и перемещается к кожуху 200 для корпуса насадки, и блок 210 для присоединения картриджа надавливается и перемещается, так что часть 116 выступа для монтажа переключателя надавливает на кнопку 115a переключения, за счет этого прикладывая электрическую мощность к корпусу 120 RF-электрода.

[160] Помимо этого, в состоянии, в котором корпус 120 RF-электрода приводится в контакт с кожей, когда кожух 200 для корпуса насадки не надавливается, которое возникает, когда оператор не надавливает на кожух 200 для корпуса насадки, блок 210 для присоединения картриджа перемещается в исходную позицию посредством пружинного элемента 220 для картриджа, и кнопка 115a переключения также возвращается в исходную позицию посредством силы упругости после деформации при растяжении пружины 115b переключателя, так что электрическая мощность, прикладываемая к корпусу 120 RF-электрода, блокируется, и работа корпуса 120 RF-электрода прекращается.

[161] В насадке для косметического ухода за кожей согласно настоящему раскрытию сущности, электрическая мощность прикладывается к корпусу 120 RF-электрода только тогда, когда оператор держит и надавливает на кожух 200 для корпуса насадки в ходе процедуры. Кроме того, когда оператор прекращает надавливание с силой на кожух 200 для корпуса насадки в ходе процедуры, электрическая мощность, прикладываемая к корпусу 120 RF-электрода, автоматически блокируется вследствие силы упругости после деформации при растяжении пружины. Следовательно, процедура может точно выполняться на требуемой площади и с точным количеством использований, и также может предотвращаться травмирование, к примеру, повреждение кожи вследствие чрезмерного стимулирования во время ухода.

[162] [163] В картридже с RF-электродами 100, включающем в себя реле для косметического ухода за кожей согласно настоящему раскрытию сущности, и в насадке, включающей в себя картридж с RF-электродами 100 для косметического ухода за кожей, процедура выполняется посредством перемещения корпуса 120 RF-электрода в то время, когда корпус 120 RF-электрода приводится в непосредственный контакт с кожей пациента.

[164] В это время, первая часть 110a кожуха картриджа с RF-электродами 100 выполнена с возможностью наклоняться свободно с радиусом в 360 градусов вокруг части 140 шарового шарнира, так что состояние, в котором корпус 120 RF-электрода находится непрерывно в непосредственном контакте с кожей, может поддерживаться.

[165] Помимо этого, массажный эффект формируется на коже посредством вибрации, вызываемой посредством блока с вибрационным электромотором, за счет этого дополнительно вызывая эффект от ухода согласно процедуре.

[166] Помимо этого, прижимающая сила, вызываемая оператором, буферизуется посредством упругой поддержки пружинного элемента 220 для картриджа, и состояние, в котором электродная RF-часть 120 приводится в непосредственный контакт с кожей, может более надежно поддерживаться вследствие силы упругости после деформации при растяжении пружинного элемента 220 для картриджа.

[167] В настоящем раскрытии сущности, в ходе процедуры, поскольку корпус 120 RF-электрода наклоняется свободно с радиусом в 360 градусов вокруг части 140 шарового шарнира и перемещается с приведением в непосредственный контакт с кожей, предотвращается возникновение травмирования, при котором корпус 120 RF-электрода отделяется от кожи, и возникает повреждение кожной ткани или ожог кожи, так что безопасность в ходе процедуры может значительно увеличиваться.

[168] [169] В настоящем раскрытии сущности, реле 190, которое управляет электрическим сигналом, прикладываемым к RF-электроду, позиционируется в картридже с RF-электродами, так что реле 190, которое представляет собой расходную часть, заменяется, когда картридж с RF-электродами заменяется. Следовательно, кожух 200 для корпуса насадки может использоваться без замены, так что трудности и затраты при замене кожуха 200 для корпуса насадки могут уменьшаться.

[170] В настоящем раскрытии сущности, поскольку блок с вибрационным электромотором предоставляется, боль, которая возникает во время ухода за кожей, может минимизироваться, и эффект от ухода может увеличиваться.

[171] В настоящем раскрытии сущности, поскольку электрическая мощность прикладывается к корпусу 120 RF-электрода только тогда, когда картридж с RF-электродами, который приводится в контакт с кожей, прижимается, безопасный и удобный уход может реализовываться, и безопасность во время ухода может увеличиваться.

[172] Следует понимать, что настоящее раскрытие сущности не ограничено вышеуказанными описанными вариантами осуществления, но может модифицироваться и осуществляться различными способами в пределах объема настоящего раскрытия сущности без отступления от сущности настоящего раскрытия сущности.

Группа изобретений относится к картриджу с радиочастотными электродами (RF-электродами) для косметического ухода за кожей и насадке, содержащей такой картридж. Картридж с RF-электродами электрически соединен с управляющим корпусом и разъемно соединен с кожухом для корпуса насадки, который оператор удерживает, использует и заменяет как расходную часть, и который содержит корпус RF-электрода для косметической обработки кожи. Картридж с RF-электродами содержит кожух картриджа, корпус RF-электрода и реле. Корпус RF-электрода позиционирован на первой поверхности кожуха картриджа, приводится в контакт с кожей и выполнен с возможностью прикладывать RF-энергию внутри кожи. Реле смонтировано в кожухе картриджа, электрически соединено с корпусом RF-электрода и выполнено с возможностью управлять работой корпуса RF-электрода путем управления электрическим сигналом, подаваемым на RF-электрод. Насадка для косметического ухода за кожей содержит картридж с RF-электродами и кожух для корпуса насадки, к которому картридж с RF-электродами присоединен таким образом, что может отсоединяться от кожуха для корпуса насадки. Кожух для корпуса насадки соединен с управляющим корпусом. Обеспечивается такая конфигурация картриджа, в которой реле, управляющее электрическим сигналом, прикладываемым к RF-электроду, позиционируется в картридже с RF-электродами таким образом, что реле, которое представляет собой расходную часть, заменяется, когда заменяется картридж с RF-электродами. 2 н. и 9 з.п. ф-лы, 7 ил.

1. Картридж с радиочастотными электродами (RF-электродами) для косметического ухода за кожей, причем картридж с РЧ-электродами электрически соединен с управляющим корпусом и разъемно соединен с кожухом для корпуса насадки, который оператор удерживает, использует и заменяет как расходную часть, и который содержит корпус РЧ-электрода для косметической обработки кожи, причем картридж с RF-электродами содержит:

кожух картриджа;

корпус RF-электрода, позиционированный на первой поверхности кожуха картриджа, причем корпус RF-электрода приводится в контакт с кожей, и корпус RF-электрода выполнен с возможностью прикладывать RF-энергию внутри кожи;

реле, смонтированное в кожухе картриджа и электрически соединенное с корпусом RF-электрода, причем реле выполнено с возможностью управлять работой корпуса RF-электрода путем управления электрическим сигналом, подаваемым на RF-электрод; и

первую часть соединительных контактных выводов реле для электрического соединения реле с управляющим корпусом.

2. Картридж с RF-электродами по п. 1, в котором корпус RF-электрода содержит:

счетное множество элементов RF-электрода, разнесенных друг от друга и позиционированных на первой поверхности кожуха картриджа; и

элемент изоляции электрода, позиционированный между счетным множеством элементов RF-электрода, разнесенных друг от друга, причем элемент изоляции электрода изолирует счетное множество элементов RF-электрода.

3. Картридж с RF-электродами по п. 2, в котором высота элемента изоляции электрода формируется меньшей, чем каждая высота счетного множества элементов RF-электрода.

4. Картридж с RF-электродами по п. 1, в котором часть подложки управления электродом, на которой монтируется реле, позиционируется в кожухе картриджа, и часть подложки управления электродом электрически соединяется с первой частью соединительных контактных выводов реле через провод или кабель.

5. Картридж с RF-электродами по п. 1, в котором корпус RF-электрода содержит счетное множество элементов RF-электрода, разнесенных друг от друга и позиционированных на первой поверхности кожуха картриджа, и реле предоставляется в количестве, соответствующем количеству элементов RF-электрода таким образом, что реле отдельно управляет электрической мощностью, прикладываемой к каждому из элементов RF-электрода.

6. Картридж с RF-электродами по п. 1, в котором кожух картриджа содержит:

первую часть кожуха, в которой корпус RF-электрода позиционируется на первой поверхности первой части кожуха;

вторую часть кожуха, к которой первая часть кожуха присоединяется таким образом, что первая часть кожуха может наклоняться;

часть шарового шарнира, соединяющую первую часть кожуха и вторую часть кожуха между собой таким образом, что первая часть кожуха может наклоняться свободно с радиусом в 360°;

элемент сильфона, имеющий первый концевой участок, соединенный с первой частью кожуха, и имеющий второй концевой участок, соединенный со второй частью кожуха, причем элемент сильфона позиционируется таким образом, что элемент сильфона окружает часть шарового шарнира, и при этом элемент сильфона содержит счетное множество гофрированных частей; и

элемент опорной рамы сильфона, позиционированный в верхнем концевом участке элемента сильфона и сформированный в конструкции рамы, окружающей внутреннюю периферию элемента сильфона.

7. Картридж с RF-электродами по п. 6, в котором счетное множество крепежных штифтов рамы выступают на внешней боковой поверхности элемента опорной рамы сильфона, и счетное множество частей для вставки штифта, в которые вставляются счетное множество крепежных штифтов рамы, предоставляются в элементе сильфона.

8. Картридж с RF-электродами по п. 1, дополнительно содержащий блок с вибрационным электромотором, позиционированный в кожухе картриджа.

9. Насадка для косметического ухода за кожей, причем насадка содержит:

картридж с RF-электродами, содержащий корпус RF-электрода, приводимый в контакт с кожей; и

кожух для корпуса насадки, к которому картридж с RF-электродами присоединяется таким образом, что картридж с RF-электродами может отсоединяться от кожуха для корпуса насадки, причем кожух для корпуса насадки соединяется с управляющим корпусом,

при этом картридж с RF-электродами содержит картридж с RF-электродами для косметического ухода за кожей по любому из пп. 1-8.

10. Насадка по п. 9, в которой часть для вставки картриджа, в которую вставляется и присоединяется картридж с RF-электродами, позиционируется на концевом участке наконечника кожуха для корпуса насадки,

блок для присоединения картриджа, к которому картридж с RF-электродами присоединяется таким образом, что блок для присоединения картриджа электрически соединяет управляющий корпус и корпус RF-электрода между собой, позиционируется в части для вставки картриджа таким образом, что блок для присоединения картриджа может перемещаться,

блок для присоединения картриджа позиционируется в состоянии, в котором блок для присоединения картриджа упруго поддерживается посредством пружинного элемента для картриджа,

двухпозиционный переключатель электрода, выполненный с возможностью включать/выключать электрическую мощность, прикладываемую к корпусу RF-электрода, позиционируется на верхней поверхности кожуха картриджа,

двухпозиционный переключатель электрода содержит кнопку переключения, упруго поддерживаемую посредством пружины переключателя, и имеет конструкцию, в которой электрическая мощность, прикладываемая к корпусу RF-электрода, включается только тогда, когда кнопка переключения находится в состоянии, в котором кнопка переключения нажимается и надавливается, и электрическая мощность выключается, когда состояние, в котором кнопка переключения нажимается, прекращается, и

часть выступа для нажатия переключателя выступает и позиционируется в части для вставки картриджа, и часть выступа выполнена с возможностью нажимать и надавливать двухпозиционный переключатель электрода, когда блок для присоединения картриджа надавливается и перемещается внутрь.

11. Насадка по п. 10, в которой часть выступа для монтажа переключателя, имеющая верхний участок, на котором позиционируется двухпозиционный переключатель электрода, выступает и позиционируется на верхней поверхности кожуха картриджа, и часть для вставки выступа, в которую вставляется часть выступа для монтажа переключателя, позиционируется в части для вставки картриджа, и

часть выступа для нажатия переключателя позиционируется в части для вставки выступа таким образом, что часть выступа для нажатия переключателя обращена к верхней поверхности части выступа для монтажа переключателя.
