ПРОТИВООЖОГОВЫЙ КАРТРИДЖ РАДИОЧАСТОТНОГО ЭЛЕКТРОДА ДЛЯ ЛЕЧЕНИЯ И УХОДА ЗА КОЖЕЙ И СОДЕРЖАЩИЙ ЕГО РУЧНОЙ БЛОК Российский патент 2025 года по МПК A61N1/06

Область техники

[1] Настоящее раскрытие относится к противоожоговому картриджу радиочастотного (РЧ) электрода для лечения (обработки) и ухода за кожей и содержащему его ручному блоку (рукоятке) для лечения и ухода за кожей. Настоящее раскрытие относится к противоожоговому картриджу РЧ-электрода для лечения и ухода за кожей, который удерживает часть, где находится РЧ-электрод, на расстоянии от кожи во время процедуры путем позиционирования краевого конца РЧ-электрода, и к ручному блоку для лечения и ухода за кожей, включающему в себя противоожоговый картридж РЧ-электрода.

Предпосылки изобретения

[2] В общем, ручной блок с РЧ-электродом представляет собой устройство, которое обрабатывает (осуществляет лечение) кожу и ткани под кожей путем их нагрева с использованием РЧ-электрода (радиочастоты).

[3] Ручные блоки с РЧ-электродом используются для восстановления кожи путем увеличения температуры кожи после процедуры криолиполиза для лечения ожирения и используются для лечения кожи, которое создает сжатие коллагена либо вызывает реакцию заживления ран путем нагрева кожи или тканей под кожей.

[4] В последнее время, по мере роста интереса к уходу за кожей, ручные блоки с РЧ-электродом используются различными способами, такими как лифтинг/омоложение кожи путем вызывания сжатия коллагена в нижней дерме или реакции заживления ран, удаление складок и лечение сальных желез, жировых тканей волосяных фолликулов и сосудистых звездочек.

[5] Ручной блок с РЧ-электродом включает в себя картридж РЧ-электрода, включающий в себя узел РЧ-электрода, контактирующий с кожей пациента, и корпус ручного блока, к которому присоединен с возможностью отделения картридж РЧ-электрода и который соединен с управляющим корпусом (органом управления).

[6] Ручные блоки с РЧ-электродом реализуются в различных моделях, подходящих под типы лечения кожи, за счет управления электрическим сигналом, который подается на РЧ-электрод на поверхности картриджа РЧ-электрода, тем самым увеличивая эффект соответствующего лечения кожи.

[7] Соответственно, реле для управления электрическим сигналом, который подается на РЧ-электрод, расположено в корпусе ручного блока.

[8] Картридж РЧ-электрода представляет собой расходный элемент, число использований которого задается заранее и который заменяется при достижении предварительно заданного доступного числа использований.

[9] Дополнительно, поскольку реле, расположенное в корпусе ручного блока, также представляет собой расходный элемент, число использований которого задается заранее, корпус ручного блока также заменяется при достижении упомянутого числа использований реле.

[10] Между тем, фиг. 1 является видом снизу, показывающим картридж РЧ-электрода для лечения и ухода за кожей предшествующего уровня техники. Ссылаясь на фиг. 1, согласно картриджу РЧ-электрода для лечения и ухода за кожей предшествующего уровня техники, РЧ-электрод расположен на нижней части наконечника, которая должна контактировать с кожей, и РЧ-электрод расположен внутри нижней части наконечника.

[11] Таким образом, ссылаясь на фиг. 1, РЧ-электрод 1 установлен таким образом, что его край расположен внутри внешней периферии нижней части наконечника 2.

[12] РЧ-электрод 1 имеет такую характеристику, что, когда подается РЧ-сигнал, РЧ-энергия концентрируется на краю РЧ-электрода, т.е. на внешней периферии РЧ-электрода 1.

[13] Соответственно, когда с помощью РЧ-электрода 1 с наконечником 2 картриджа РЧ-электрода для лечения и ухода за кожей, находящимся в контакте с кожей, формируется РЧ-сигнал, пациент во время процедуры может получить ожог из-за РЧ-энергии, концентрирующейся на краю РЧ-электрода, т.е. на внешней периферии РЧ-электрода 1.

[14] В частности, когда РЧ-электрод 1 контактирует с кожей во время процедуры, край РЧ-электрода 1, т.е. часть, где концентрируется РЧ-энергия, находится на расстоянии от кожи вследствие изогнутой поверхности кожи, т.е. упругости кожи во многих случаях, и в этом случае имеется проблема в том, что пациент получает ожог из-за искры.

[15] В качестве предшествующего патента, относящегося к настоящему раскрытию, имеется «Fluid RF Electrode Assembly for Beauty Treatment of Skin and Handpiece for Beauty Treatment of Skin using The Same» (Узел жидкостного радиочастотного электрода для косметического ухода за кожей и применяющий его ручной блок для косметического ухода за кожей) в патенте Кореи № 2048384 (зарегистрирован 19.11.2019).

Сущность изобретения

Техническая задача

[16] Цель настоящего изобретения состоит в предоставлении картриджа РЧ-электрода для лечения и ухода за кожей, который удерживает часть, где находится РЧ-электрод, на расстоянии от кожи во время процедуры путем позиционирования краевого конца РЧ-электрода, и ручного блока для лечения и ухода за кожей, включающего в себя такой картридж РЧ-электрода.

[17] Другая цель настоящего изобретения состоит в предоставлении картриджа РЧ-электрода для лечения и ухода за кожей, который может свести к минимуму боль, возникающую во время лечения кожи, и может улучшать лечебный эффект за счет наличия вибрационного двигателя, и ручного блока для лечения и ухода за кожей, включающего в себя такой картридж РЧ-электрода.

[18] Другая цель настоящего изобретения состоит в предоставлении картриджа РЧ-электрода для лечения и ухода за кожей, который обеспечивает безопасное и удобное лечение, поскольку электропитание подается на узел РЧ-электрода только тогда, когда картридж РЧ-электрода прижимается в состоянии контакта с кожей, и ручного блока для лечения и ухода за кожей, включающего в себя такой картридж РЧ-электрода.

Техническое решение

[19] Для достижения вышеописанных целей настоящего изобретения противоожоговый картридж РЧ-электрода для лечения и ухода за кожей по варианту осуществления согласно настоящему раскрытию включает в себя: наконечник, на нижней части которого расположен узел РЧ-электрода, выполненный с возможностью подачи РЧ-энергии в кожу; и корпус картриджа, имеющий проем на нижнем участке, в котором расположен наконечник, при этом узел РЧ-электрода расположен покрывающим всю нижнюю часть наконечника и простирающимся до внешней поверхности наконечника, тем самым окружая внешнюю поверхность наконечника.

[20] [21] Для достижения вышеописанных целей настоящего изобретения ручной блок для лечения и ухода за кожей согласно настоящему раскрытию включает в себя: картридж РЧ-электрода, содержащий узел РЧ-электрода, предназначенный для вхождения в контакт с кожей; и корпус ручного блока, к которому присоединен с возможностью отделения картридж РЧ-электрода и который соединен с управляющим корпусом, при этом картридж РЧ-электрода представляет собой противоожоговый картридж РЧ-электрода для лечения и ухода за кожей по варианту осуществления согласно настоящему раскрытию.

Преимущественные эффекты

[22] Поскольку краевой конец РЧ-электрода, который представляет собой часть, где во время процедуры концентрируется РЧ-энергия, расположен на боковой части наконечника, настоящее раскрытие предотвращает случай возникновения искры между краевым концом РЧ-электрода и кожей во время процедуры, тем самым предотвращая ожог кожи пациента во время лечения кожи, которое использует РЧ-сигнал, и значительно повышая безопасность во время процедуры.

[23] Настоящее раскрытие включает в себя вибрационный двигатель, тем самым обеспечивая минимизацию боли, которая возникает во время лечения кожи, и улучшая лечебный эффект.

[24] Поскольку электропитание подается на узел РЧ-электрода только тогда, когда картридж РЧ-электрода, который контактирует с кожей, прижимается, настоящее раскрытие обеспечивает возможность выполнения безопасного и простого лечения и повышения безопасности лечения.

Описание чертежей

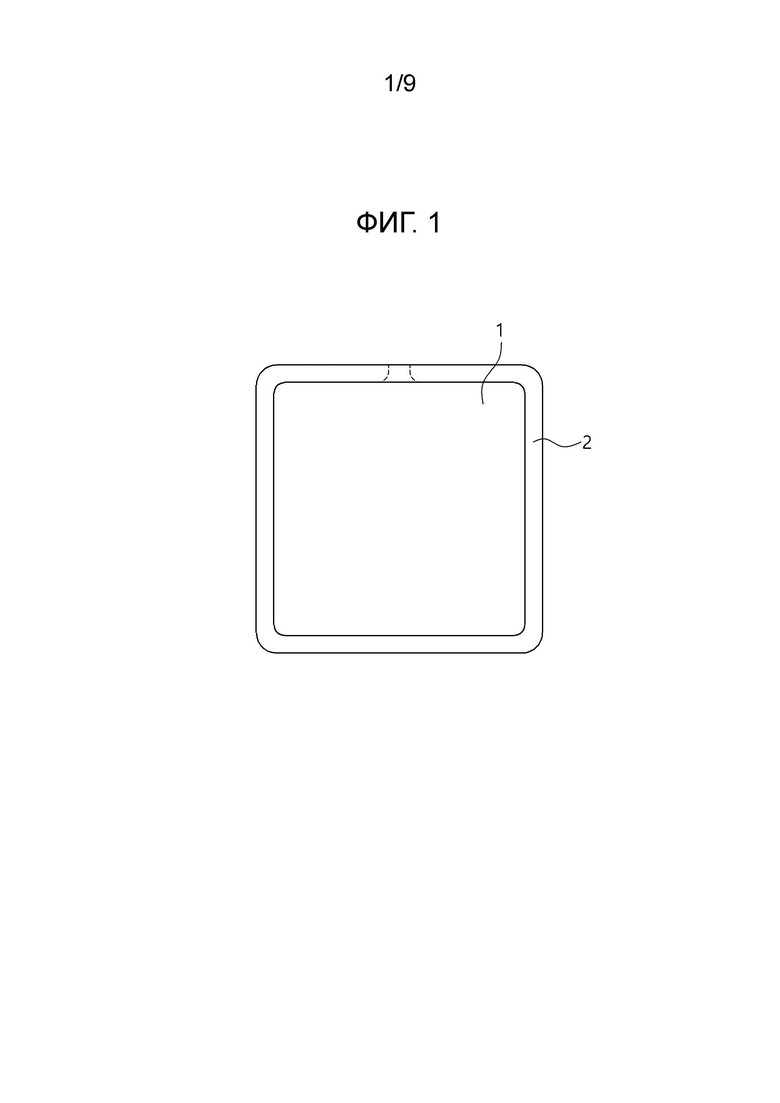

[25] Фиг. 1 является видом снизу, показывающим картридж РЧ-электрода для лечения и ухода за кожей предшествующего уровня техники.

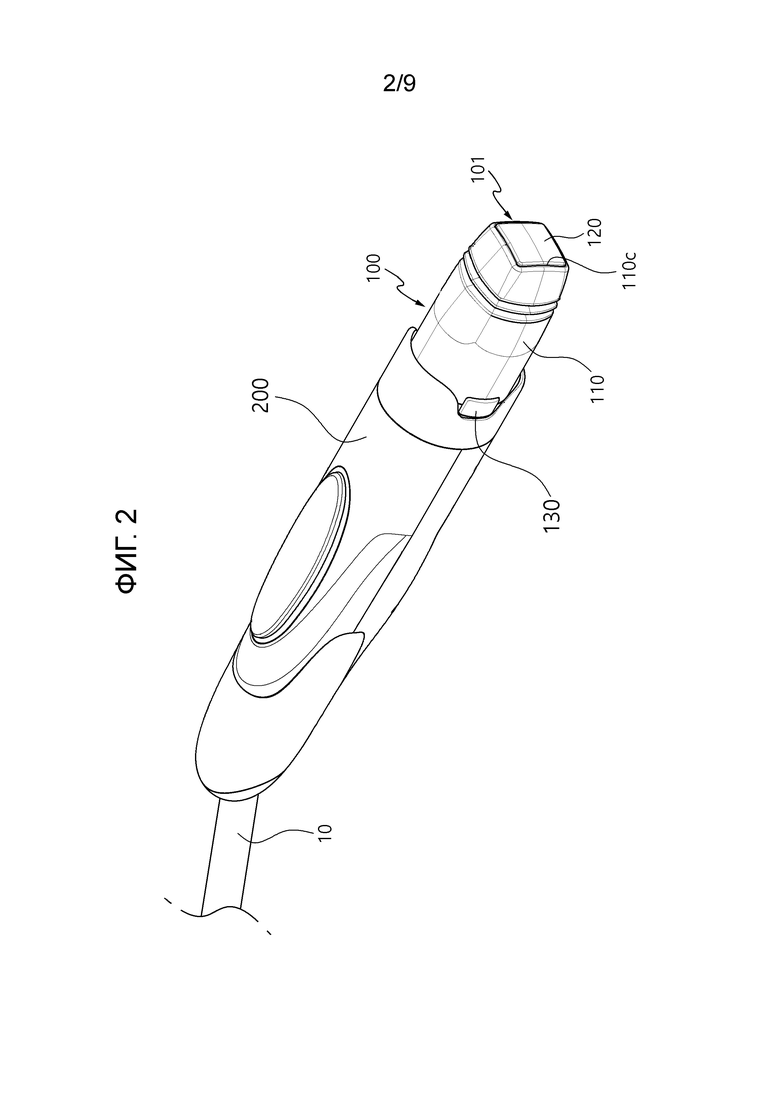

[26] Фиг. 2 является видом в перспективе, показывающим вариант осуществления ручного блока для лечения и ухода за кожей согласно настоящему раскрытию.

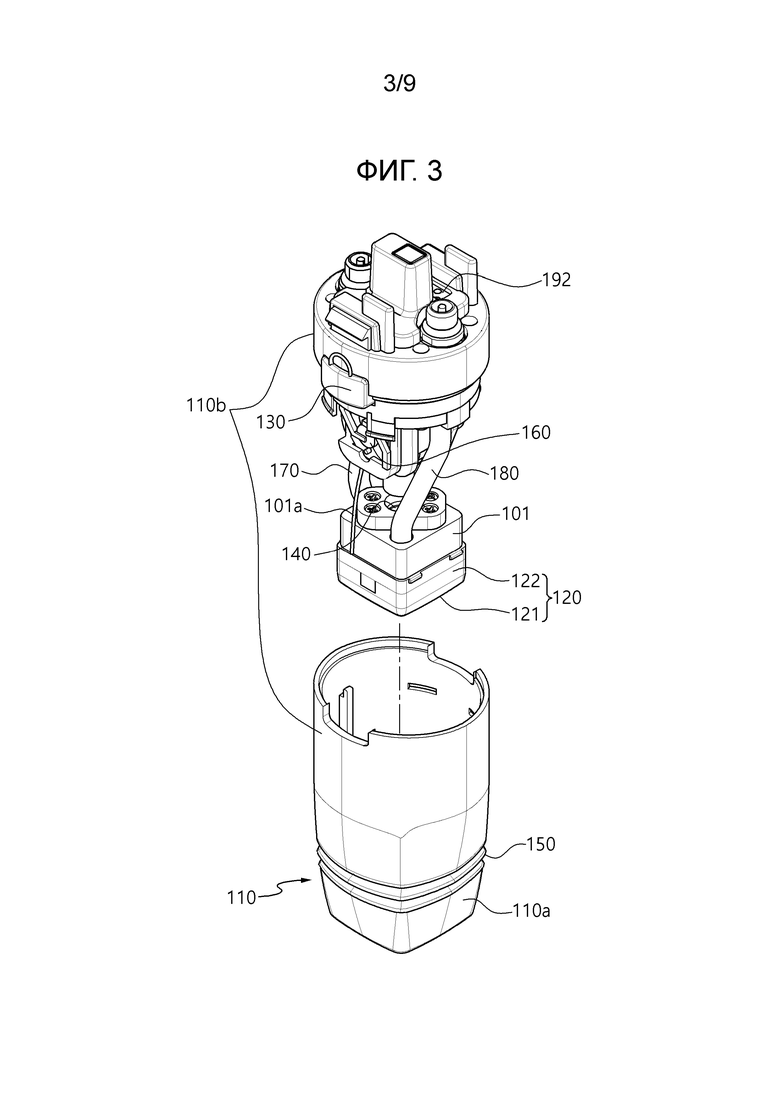

[27] Фиг. 3 является покомпонентным видом в перспективе, показывающим вариант осуществления противоожогового картриджа РЧ-электрода для лечения и ухода за кожей согласно настоящему раскрытию.

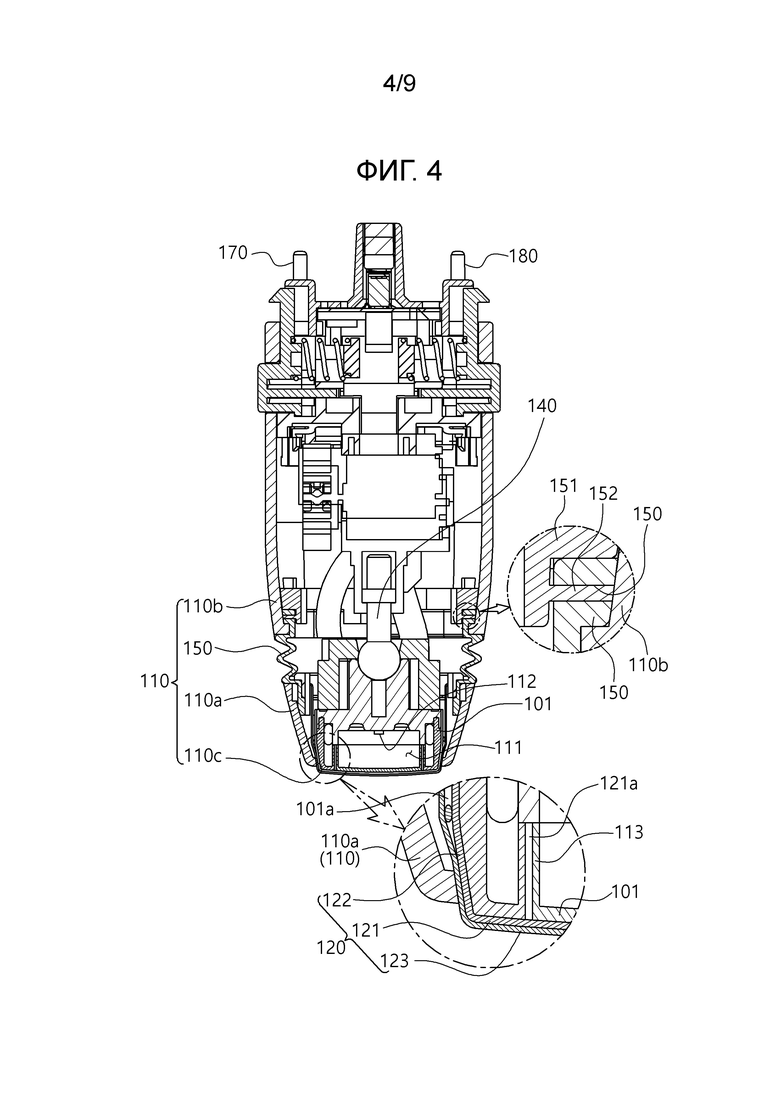

[28] Фиг. 4 является видом в разрезе, показывающим вариант осуществления противоожогового картриджа РЧ-электрода для лечения и ухода за кожей согласно настоящему раскрытию.

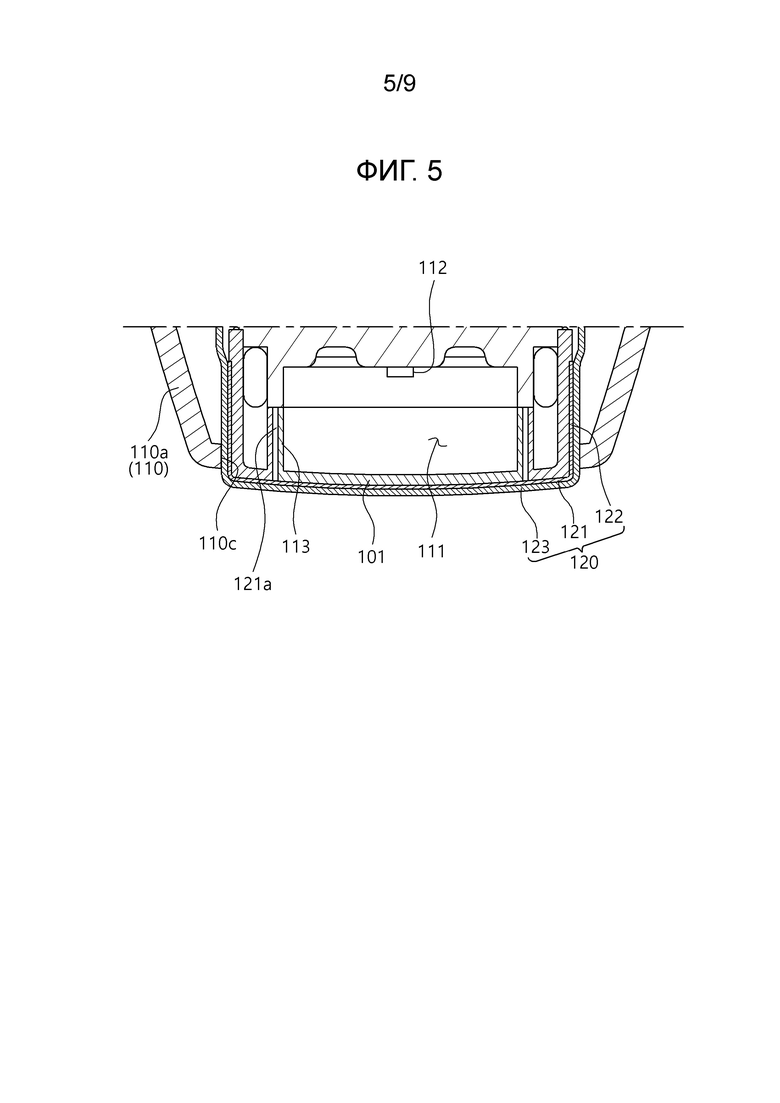

[29] Фиг. 5 является увеличенным видом в разрезе, показывающим часть противоожогового картриджа РЧ-электрода для лечения и ухода за кожей согласно настоящему раскрытию.

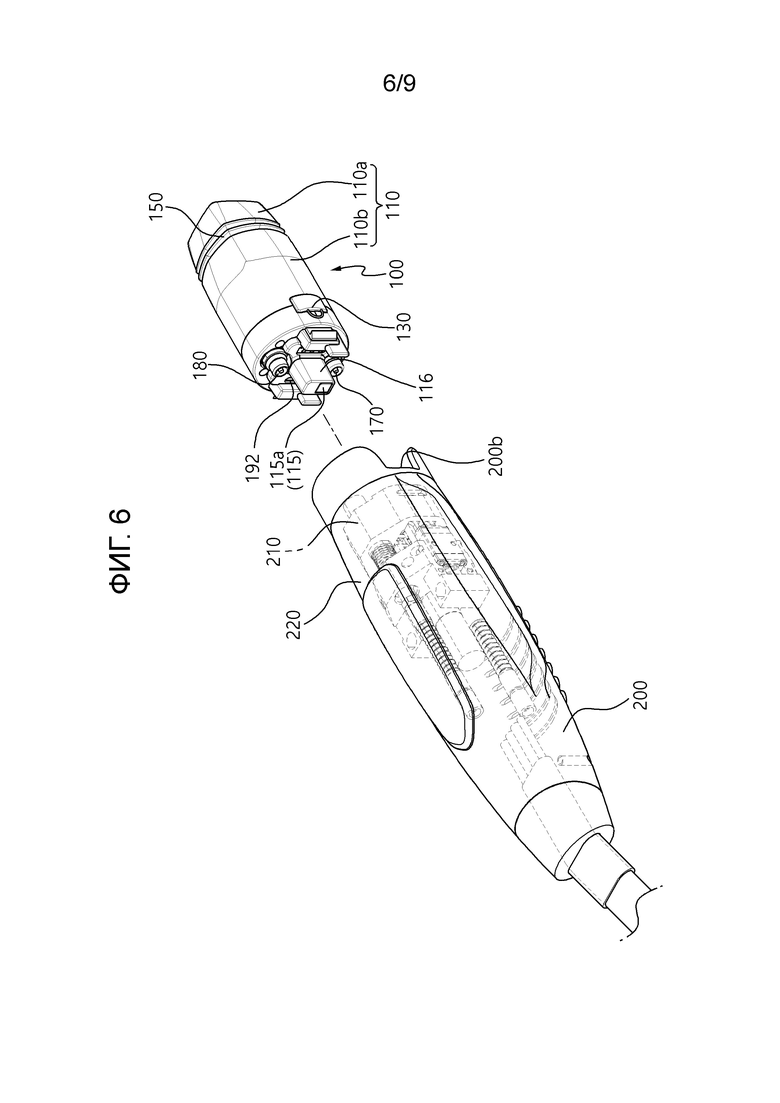

[30] Фиг. 6 является покомпонентным видом в перспективе, показывающим вариант осуществления ручного блока для лечения и ухода за кожей согласно настоящему раскрытию.

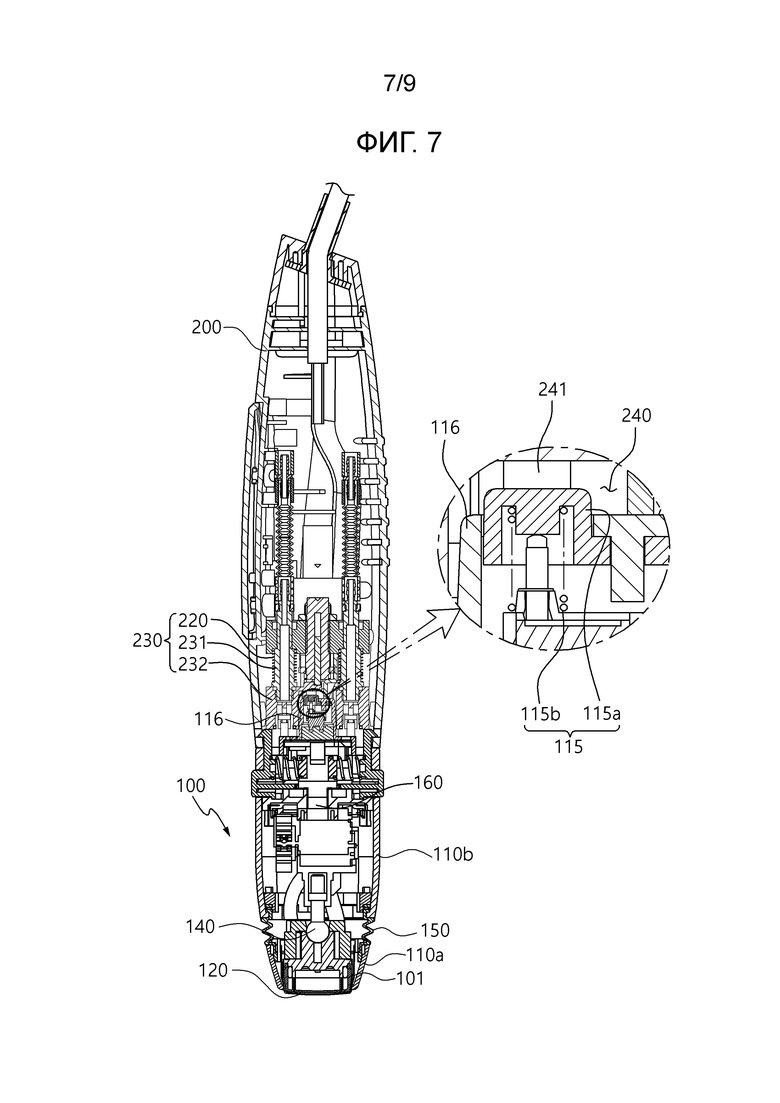

[31] Фиг. 7 является видом в разрезе, показывающим вариант осуществления ручного блока для лечения и ухода за кожей согласно настоящему раскрытию.

[32] Фиг. 8 является видом сверху картриджа РЧ-электрода для лечения и ухода за кожей в варианте осуществления ручного блока для лечения и ухода за кожей согласно настоящему раскрытию.

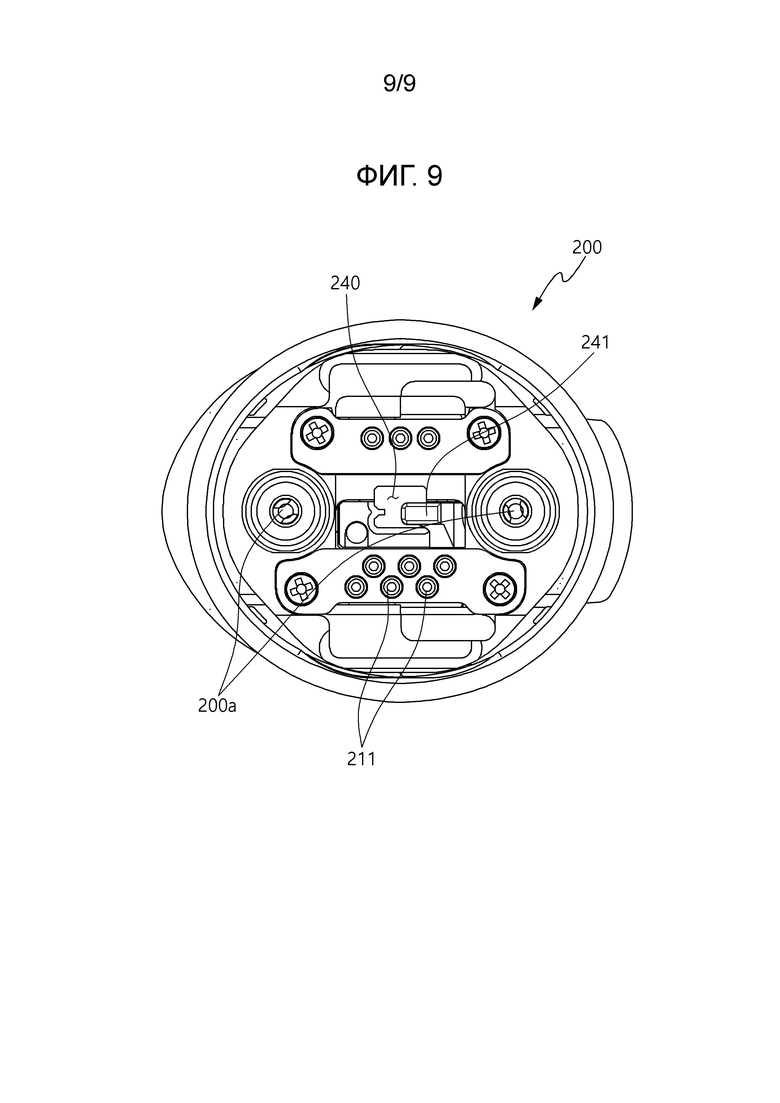

[33] Фиг. 9 является видом снизу корпуса ручного блока в варианте осуществления ручного блока для лечения и ухода за кожей согласно настоящему раскрытию.

[34] Описание ссылочных позиций:

[35] 100: картридж РЧ-электрода, 101: наконечник,

[36] 110: корпус картриджа, 110a: первая часть корпуса,

[37] 110b: вторая часть корпуса, 10c: проем,

[38] 111: охлаждающее пространство, 112: температурный датчик,

[39] 113: изолирующая выводы часть, 114: крышка охлаждающего пространства,

[40] 114a: присоединяющая к шару часть, 115: двухпозиционный переключатель для включения/выключения электрода,

[41] 115a: кнопка переключателя, 115b: пружина переключателя,

[42] 116: выступ для установки переключателя, 120: узел РЧ-электрода,

[43] 121: контактная часть электрода, 121a: вывод подключения электрода,

[44] 122: боковая контактная часть, 123: изолирующий пленочный элемент,

[45] 130: блокиратор картриджа,

[46] 140: шаровой шарнир,

[47] 150: гофрированный элемент, 150a: часть для вставки штифта,

[48] 151: рамный элемент для опоры гофрированного элемента, 152: штифт крепления рамы,

[49] 160: вибрационный двигатель, 170: первая часть охлаждающего трубопровода (трубопровода охлаждающей воды),

[50] 180: вторая часть трубопровода охлаждающей воды, 192: первая часть подключающих к корпусу выводов,

[51] 200: корпус ручного блока, 200a: трубопровод циркуляции охлаждающей воды,

[52] 200b: часть для вставки картриджа, 210: блок для присоединения картриджа,

[53] 211: вторая часть подключающих к корпусу выводов, 212: соединяющая трубопроводы часть,

[54] 220: пружинный элемент для картриджа, 230: направляющая часть для перемещения картриджа,

[55] 231: стержневидная направляющая часть для перемещения, 232: направляющий блок для перемещения,

[56] 240: часть для вставки выступа, 241 - выступ для нажатия переключателя.

Оптимальный режим осуществления изобретения

[57] Далее подробно описывается настоящее раскрытие.

[58] Далее со ссылкой на прилагаемые чертежи подробно описываются примерные варианты осуществления настоящего раскрытия. Перед описанием настоящего раскрытия следует отметить, что термины или терминологии, используемые здесь и в формуле изобретения, не должны истолковываться в качестве общих смысловых значений или смысловых значений в словарях. Следовательно, конфигурации, описанные в вариантах осуществления и на чертежах настоящего раскрытия, представляют собой просто наиболее предпочтительные варианты осуществления, но не представляют всю техническую сущность настоящего изобретения. Таким образом, следует понимать, что настоящее раскрытие должно истолковываться как включающее в себя все изменения, эквиваленты и замены, включенные в сущность и объем настоящего раскрытия на момент подачи этой заявки.

[59] Фиг. 2 является видом в перспективе, показывающим вариант осуществления ручного блока для лечения и ухода за кожей согласно настоящему раскрытию. Ссылаясь на фиг. 2, ручной блок для лечения и ухода за кожей по варианту осуществления согласно настоящему раскрытию включает в себя картридж 100 РЧ-электрода, включающий в себя узел 120 РЧ-электрода, предназначенный для вхождения в контакт с кожей, и корпус 200 ручного блока, к которому присоединен с возможностью отделения картридж 100 РЧ-электрода и который соединен с управляющим корпусом.

[60] Ручной блок для лечения и ухода за кожей, включающий в себя противоожоговый картридж РЧ-электрода 100 для лечения и ухода за кожей, по варианту осуществления согласно настоящему раскрытию включает в себя картридж 100 РЧ-электрода, включающий в себя узел 120 РЧ-электрода, предназначенный для вхождения в контакт с кожей, и корпус 200 ручного блока, к которому присоединен с возможностью отделения картридж 100 РЧ-электрода и который соединен с управляющим корпусом.

[61] Корпус 200 ручного блока соединяется с управляющим корпусом через соединительный кабель 10, и управляющий корпус может модифицироваться различными способами в качестве общеизвестного компонента, включающего в себя генератор РЧ-сигналов, который формирует РЧ-сигнал путем подачи питания переменного тока на узел 120 РЧ-электрода, поэтому следует отметить, что управляющий корпус дополнительно подробно не описывается.

[62] Между тем, согласно ручному блоку для лечения и ухода за кожей, включающему в себя противоожоговый картридж 100 РЧ-электрода для лечения и ухода за кожей согласно настоящему раскрытию, на узел 120 РЧ-электрода из управляющего корпуса при удерживаемом ручном блоке и узле 120 РЧ-электрода, находящемся в контакте с кожей за счет руки практикующего врача, подается питание переменного тока для формирования РЧ-сигнала с помощью генератора РЧ-сигналов таким образом, что осуществляется лечение (обработка) кожи или может быть получен косметологический эффект за счет нагрева дермы в коже.

[63] Напротив ручного блока для лечения и ухода за кожей, включающего в себя противоожоговый картридж 100 РЧ-электрода согласно настоящему раскрытию, может позиционироваться панельный узел РЧ-электрода (не показан), имеющий большую площадь, чем узел 120 РЧ-электрода.

[64] Панельный узел РЧ-электрода представляет собой общеизвестный компонент, который позволяет обрабатывать кожу или получать косметологический эффект за счет нагрева дермы в коже путем подачи РЧ-сигнала, поэтому следует отметить, что панельный узел РЧ-электрода дополнительно подробно не описывается.

[65] Таким образом, ручной блок для лечения и ухода за кожей согласно настоящему раскрытию нагревает ткани в коже путем подачи РЧ-сигнала на кожу с помощью узла 120 РЧ-электрода, находящегося в контакте с кожей, тем самым обеспечивая возможность выполнения лифтинга/омоложения кожи путем вызывания сжатия коллагена в нижней дерме или реакции заживления ран, удаления складок и лечения сальных желез, жировых тканей волосяных фолликулов и сосудистых звездочек.

[66] Противоожоговый картридж 100 РЧ-электрода представляет собой расходный элемент, который не может использоваться для лечения кожи и заменяется, поскольку срок службы заканчивается, когда он используется для лечения в течение предварительно заданного времени, и присоединяется с возможностью отделения к корпусу 200 ручного блока.

[67] Часть 200b для вставки картриджа, в которую вставляется и к которой присоединяется участок картриджа 100 РЧ-электрода, расположена на переднем конце корпуса 200 ручного блока.

[68] Картридж 100 РЧ-электрода вставляется в часть 200b для вставки картриджа, присоединяется к блоку 210 для присоединения картриджа, расположенному в части 200b для вставки картриджа, и блокируется блокираторами 130 картриджа в конечном положении присоединения, в результате чего присоединение завершается.

[69] Блокираторы 130 картриджа представляют собой блокираторы кнопочного типа, расположенные с обеих сторон корпуса 110 картриджа и использующие общеизвестную конфигурацию, которая имеет упруго поддерживаемые кнопки с клиньями, которые блокируют и поддерживают блок 210 для присоединения картриджа, и которая разблокируется, когда кнопки нажимаются, поэтому следует отметить, что блокиратор 130 картриджа дополнительно подробно не описывается.

[70] [71] Между тем, фиг. 3 является покомпонентным видом в перспективе, показывающим вариант осуществления противоожогового картриджа РЧ-электрода для лечения и ухода за кожей согласно настоящему раскрытию, фиг. 4 является видом в разрезе, показывающим вариант осуществления противоожогового картриджа РЧ-электрода для лечения и ухода за кожей согласно настоящему раскрытию, и фиг. 5 является увеличенным видом в разрезе, показывающим участок противоожогового картриджа РЧ-электрода для лечения и ухода за кожей согласно настоящему раскрытию.

[72] Далее со ссылкой на фиг. 3-5 подробно описывается вариант осуществления противоожогового картриджа РЧ-электрода для лечения и ухода за кожей согласно настоящему раскрытию.

[73] Противоожоговый картридж 100 РЧ-электрода для лечения и ухода за кожей по варианту осуществления согласно настоящему раскрытию включает в себя наконечник 101, на нижней части которого расположен узел 120 РЧ-электрода, подающий РЧ-энергию в кожу, и корпус картриджа, имеющий проем 110c, на нижнем участке которого расположен наконечник 101.

[74] Узел 120 РЧ-электрода расположен на нижней части наконечника 101, узел 120 РЧ-электрода расположен покрывающим всю нижнюю часть наконечника 101 и простирающимся до внешней поверхности наконечника 101.

[75] Узел 120 РЧ-электрода включает в себя контактную часть 121 электрода, покрывающую всю нижнюю часть наконечника 101, и боковую часть 122 электрода, соединенную с контактной частью 121 электрода и окружающую боковую часть наконечника 101.

[76] Контактная часть 121 электрода и боковая часть 122 электрода имеют соединенную как единое целое конструкцию, и конец узла 120 РЧ-электрода, т.е. край узла 120 РЧ-электрода расположен обращенным вверх на внешней поверхности наконечника 101.

[77] В качестве примера показано, что узел 120 РЧ-электрода сформирован как единое целое путем металлизации (нанесения покрытия) на нижней части и на внешней поверхности наконечника 101.

[78] В качестве примера показано, что контактная часть 121 электрода, покрывающая всю нижнюю часть наконечника 101, и боковая часть 122 электрода, соединенная с контактной частью 121 электрода и окружающая внешнюю поверхность наконечника 101, представляют собой слои покрытия, сформированные как единое целое путем металлизации.

[79] Узел 120 РЧ-электрода сформирован в виде слоя покрытия, так что он покрывает всю нижнюю часть наконечника 101 и может быть легко образован в форме, окружающей внешнюю поверхность.

[80] Конец узла 120 РЧ-электрода, т.е. край узла 120 РЧ-электрода, в котором концентрируется РЧ-энергия во время процедуры, при которой узел 120 РЧ-электрода формирует РЧ-сигнал, обращен вверх на боковой части наконечника 101, поэтому можно предотвратить несчастный случай, при котором пациент получает ожог из-за РЧ-энергии, концентрирующейся на краю узла 120 РЧ-электрода, т.е. на внешней периферии узла 120 РЧ-электрода во время процедуры при формировании РЧ-сигнала с помощью узла 120 РЧ-электрода.

[81] Таким образом, контактная часть 121 электрода узла 120 РЧ-электрода, которая контактирует с кожей во время процедуры, покрывает всю нижнюю часть наконечника 101, и конец узла 120 РЧ-электрода, на который подается РЧ-сигнал, расположен обращенным вверх на внешней поверхности наконечника 101, находится на расстоянии от кожи пациента и не контактирует с кожей пациента боковой частью 122 электрода, сформированной как единое целое с контактной частью 121 электрода, окружающее внешнюю поверхность наконечника 101, в результате чего можно полностью предотвратить травму, при которой пациент получает ожог из-за искры, которая образуется при прекращении контакта с кожей.

[82] [83] Между тем, узел 120 РЧ-электрода дополнительно включает в себя изолирующий пленочный элемент 123, который покрывает всю поверхность контактной части 121 электрода и покрывает по меньшей мере участок боковой части 122 электрода (контакта).

[84] Изолирующий пленочный элемент 123 предотвращает прямое вхождение узла 120 РЧ-электрода в контакт с кожей пациента за счет покрытия поверхности контактной части 121 электрода, которая должна контактировать с кожей.

[85] Узел 120 РЧ-электрода соединен с проводной частью 101a подачи РЧ-сигнала для приложения питания переменного тока на внешнюю поверхность наконечника 101, т.е. на боковую часть 122 электрода.

[86] Узел 120 РЧ-электрода принимает питание переменного тока через проводную часть 101a подачи РЧ-сигнала, соединенную с боковой частью 122 электрода, тем самым устойчиво формируя РЧ-сигнал на поверхность контактной части 121 электрода, которая должна входить в контакт с кожей.

[87] Дополнительно, узел 120 РЧ-электрода формируется имеющим изогнутую поверхность, которая является выпуклой вниз, и образующим изогнутую поверхность, которая не деформируется, когда он прижимается к коже.

[88] В качестве примера показано, что кривизна поверхности узла 120 РЧ-электрода имеет кривизну, которая может максимизировать площадь, которая входит в контакт с кожей, когда он прижимается к коже.

[89] Дополнительно, узел 120 РЧ-электрода имеет форму, в которой поверхность представляет собой выпуклую изогнутую поверхность, т.е. имеет равномерную кривизну 360° вокруг центра, поэтому он имеет форму, которая может равномерно распределять давление при прижатии к коже, и может предотвращать боль из-за избыточного давления на кожу краями внешней периферии.

[90] Узел 120 РЧ-электрода формируется обеспечивающим изогнутую поверхность, которая не деформируется, когда он прижимается к коже, поэтому можно максимизировать площадь, которая вступает в плотный контакт с кожей при прижатии к коже, и можно обеспечить долговечность, поскольку узел РЧ-электрода не деформируется при использовании.

[91] Нижняя часть наконечника 101 формируется имеющей изогнутую поверхность, выпуклую вниз, и обеспечивающей изогнутую поверхность, которая не деформируется, когда она прижимается к коже, так что узел 120 РЧ-электрода, сформированный на ее поверхности путем металлизации, т.е. контактная часть 121 электрода может формироваться в виде изогнутой поверхности, выпуклой вниз.

[92] Поскольку узел 120 РЧ-электрода, т.е. контактная часть 121 электрода имеет выпуклую изогнутую поверхность, его можно равномерно приводить в плотный контакт с кожей, которая является обрабатываемой частью, даже если он прижимается небольшим усилием во время процедуры, поэтому можно обеспечить удобство для практикующего врача и свести к минимуму неудобство и боль пациента во время процедуры.

[93] Корпус 110 картриджа включает в себя первую часть 110a корпуса, на поверхности которой расположен узел 120 РЧ-электрода, и вторую часть 110b корпуса, с которой соединяется с возможностью наклона первая часть 110a корпуса, и имеет проем 110c на нижнем участке, через который проходит наконечник 101, поэтому корпус 110 картриджа может сохранять контакт с кожей за счет наклона, когда узел 120 РЧ-электрода 120 перемещается в контакте с кожей.

[94] Фиг. 6 является покомпонентным видом в перспективе, показывающим вариант осуществления ручного блока для лечения и ухода за кожей согласно настоящему раскрытию, фиг. 7 является видом в разрезе, показывающим вариант осуществления ручного блока для лечения и ухода за кожей согласно настоящему раскрытию, и далее со ссылкой на фиг. 6-7 подробно описывается вариант осуществления противоожогового картриджа 100 РЧ-электрода для лечения и ухода за кожей согласно настоящему раскрытию.

[95] Вторая часть 110b корпуса представляет собой часть, которая присоединяется с возможностью отделения к корпусу 200 ручного блока. Присоединяющая к корпуса часть, которая вставляется в часть 200b для вставки картриджа корпуса 200 ручного блока и присоединяется к блоку 210 для присоединения картриджа, расположена на первом конце второй части 110b корпуса.

[96] Корпус 110 картриджа имеет первую часть 192 подключающих к корпусу выводов для электрического подключения узла 120 РЧ-электрода к управляющему корпусу.

[97] В качестве примера показано, что первая часть 192 подключающих к корпусу выводов расположена так, чтобы быть открытой на верхней части корпуса 110 картриджа, т.е. на верху второй части 110 корпуса, описываемой ниже.

[98] В качестве примера показано, что первая часть 192 подключающих к корпусу выводов электрически подключается к управляющему корпусу путем электрического соединения со второй частью 211 подключающих к корпусу выводов, расположенной в части 200b для вставки картриджа корпуса 200 ручного блока, описываемой ниже, и следует отметить, что это будет описано ниже подробнее при описании варианта осуществления ручного блока для лечения и ухода за кожей согласно настоящему раскрытию.

[99] Дополнительно, первая часть 110a корпуса соединяется с возможностью наклона со вторым концом второй части 110b корпуса.

[100] Более подробно, противоожоговый картридж 100 РЧ-электрода для лечения и ухода за кожей согласно настоящему раскрытию дополнительно включает в себя шаровой шарнир 140, соединяющий вторую часть 110b корпуса и наконечник 101 таким образом, что наконечник 101 и первая часть 110a корпуса могут свободно наклоняться в пределах 360 градусов.

[101] В качестве примера показано, что шаровой шарнир 140 включает в себя стержневидный элемент шарнирной опоры, прикрепленный к второму концу второй части 110b корпуса, и шаровой элемент, расположенный на конце стержня шарнирной опоры и присоединенный с возможностью вращения к наконечнику 101.

[102] Часть для вставки шара, в которую вставляется и располагается с возможностью вращения шаровой элемент, расположена в наконечнике 101, наконечник 101 может свободно наклоняться в пределах 360 градусов вокруг шарового элемента, и первая часть 110a корпуса, через которую расположен наконечник 101, также может свободно наклоняться в пределах 360 градусов вместе с наконечником 101.

[103] Дополнительно, противоожоговый картридж 100 РЧ-электрода для лечения и ухода за кожей по варианту осуществления согласно настоящему раскрытию дополнительно может включать в себя гофрированный элемент 150, первый конец которого соединяется с первой частью 110a корпуса, а второй конец которого соединяется со второй частью 110b корпуса, и который расположен окружающим шаровой шарнир 140 и имеет множество складок.

[104] Множество складок гофрированного элемента 150 расположено в продольном направлении ручного блока для лечения и ухода за кожей, поэтому складки поддерживают операцию наклона первой части 110a корпуса и наконечника 101, свободно складываясь и раскладываясь.

[105] Первый конец гофрированной части 150 закреплен вдоль внешней периферии первой части 110a корпуса, а ее второй конец закреплен вдоль внешней периферии второй части 110b корпуса, поэтому гофрированная часть 150 окружает внешнюю сторону шарового шарнира 140, расположенного в центре в положении на расстоянии.

[106] Гофрированный элемент 150 позволяет первой части 110a корпуса и наконечнику 101 свободно наклоняться вокруг шарового элемента в пределах 360 градусов посредством, окружая внешнюю сторону шарового шарнира 140 в положении на расстоянии, и предотвращает попадание посторонних веществ и т.п. в первую часть 110a корпуса и вторую часть 110b корпуса, покрывая участок между первой частью 110a корпуса и второй частью 110b корпуса.

[107] Дополнительно, противоожоговый картридж 100 РЧ-электрода для лечения и ухода за кожей по варианту осуществления согласно настоящему раскрытию дополнительно включает в себя рамный элемент 151 для опоры гофры, расположенный на верхнем конце гофрированного элемента 150 и сформированный в рамной конструкции, окружающей внутреннюю периферию гофрированного элемента 150.

[108] В качестве примера показано, что рамный элемент 151 для опоры гофры имеет рамную конструкцию, образующую пространство в нем, через которое может проходить шаровой шарнир, окружая внутреннюю периферию гофрированного элемента 150, и имеет конструкцию прямоугольной рамы, и следует отметить, что рамный элемент 151 для опоры гофры может деформироваться в различных формах рамы в соответствии с формой гофрированного элемента 150, т.е. формой соединительного участка первой части 110a корпуса и второй части 110b корпуса.

[109] Дополнительно, рамный элемент 151 для опоры гофры имеет множество штифтов 150a крепления рамы, выступающих из его внешней поверхности, а гофрированный элемент 150 имеет множество частей 150a для вставки штифта, в которые вставляются штифты 150a крепления рамы.

[110] Штифты 150a крепления рамы выступают из внешней поверхности рамного элемента 151 для опоры гофры и вставляются и присоединяются к частям 150a для вставки штифта гофрированного элемента 150, тем самым устойчиво закрепляя положение рамного элемента 151 для опоры гофры.

[111] Рамный элемент 151 для опоры гофры расположен на верхнем конце гофрированного элемента 150, который соединяется со второй частью 110b корпуса, тем самым обеспечивая возможность усилить прочность на соединительном участке гофрированного элемента 150 и предотвратить случай деформации или поломки гофрированного элемента 150 на соединительном участке второй части 110b корпуса и гофрированного элемента 150.

[112] Дополнительно, противоожоговый картридж 100 РЧ-электрода для лечения и ухода за кожей по варианту осуществления согласно настоящему раскрытию дополнительно может включать в себя вибрационный двигатель 160, расположенный в корпусе 110 картриджа.

[113] Вибрационный двигатель 160 расположен на опорной части шарового шарнира, с которой шаровой шарнир соединен во второй части 110b корпуса, и создает вибрацию во время процедуры, тем самым обеспечивая возможность дополнительного улучшения эффекта лечения за счет массажного эффекта на коже, с которой узел 120 РЧ-электрода находится в плотном контакте, и обеспечивая возможность уменьшения боли пациента, возникающей при электрической стимуляции во время лечения.

[114] Наконечник 101 имеет охлаждающее пространство 111, заполненное охлаждающей водой для охлаждения узла 120 РЧ-электрода, и противоожоговый картридж 100 РЧ-электрода для лечения и ухода за кожей согласно настоящему раскрытию включает в себя первую часть 170 охлаждающего трубопровода и вторую часть 180 охлаждающего трубопровода для подачи охлаждающей воды в охлаждающее пространство 111 и выпуска охлаждающей воды из охлаждающего пространства 111, так что охлаждающая вода циркулирует.

[115] Охлаждающее пространство 111 расположено включающим в себя нижнюю часть наконечника 101, на которой расположен узел 120 РЧ-электрода.

[116] Когда противоожоговый картридж 100 РЧ-электрода для лечения и ухода за кожей согласно настоящему раскрытию присоединяется к ручному блоку для лечения и ухода за кожей, первая часть 170 охлаждающего трубопровода и вторая часть 180 охлаждающего трубопровода соединяются с трубопроводом циркуляции охлаждающей воды, расположенным в ручном блоке для лечения и ухода за кожей.

[117] Первая часть 170 охлаждающего трубопровода и вторая часть 180 охлаждающего трубопровода расположены выступающими вверх из корпуса 110 картриджа, тем самым имея конструкцию, которая соединяется с трубопроводом 200a циркуляции охлаждающей воды корпуса 200 ручного блока, когда присоединяющая к корпусу часть вставляется в часть 200b для вставки картриджа и присоединяется к блоку 210 для присоединения картриджа.

[118] Трубопровод 200a циркуляции охлаждающей воды соединяется с баком охлаждающей воды, расположенным в управляющем корпусе. Первая часть 170 охлаждающего трубопровода и вторая часть 180 охлаждающего трубопровода соединяются с баком охлаждающей воды, расположенным в управляющем корпусе, через трубопровод 200a циркуляции охлаждающей воды.

[119] Охлаждающая вода проходит через бак охлаждающей воды и охлаждающее пространство 111 через трубопровод 200a циркуляции охлаждающей воды, первую часть 170 охлаждающего трубопровода и вторую часть 180 охлаждающего трубопровода и затем циркулирует при работе насоса и охлаждается охлаждающей частью, расположенной в трубопроводе циркуляции охлаждающей воды или баке охлаждающей воды, во время циркуляции, в результате чего охлаждающая вода может поддерживаться при заданной температуре в охлаждающем пространстве 111.

[120] Охлаждающая часть может включать в себя общеизвестный охладитель, который охлаждает охлаждающую воду, такой как радиатор или чиллер (охлаждающую установку).

[121] Дополнительно, в охлаждающем пространстве 111 расположен температурный датчик 112, который измеряет температуру охлаждающей воды и измеряет и передает температуру охлаждающей воды в контроллер в управляющем корпусе.

[122] Контроллер управляет работой насоса и охлаждающей части через информацию о температуре охлаждающей воды, получаемую от температурного датчика, тем самым обеспечивая возможность поддержания температуры охлаждающей воды в охлаждающем пространстве 111 при температуре, подходящей для охлаждения кожи во время лечения.

[123] В качестве примера показано, что температурный датчик 112 расположен в охлаждающем пространстве 111, измеряет температуру охлаждающей воды, при которой кожа существенно охлаждается, и поддерживает температуру охлаждающей воды при температуре, подходящей для охлаждения кожи, и следует отметить, что температурный датчик 112 может быть размещен в любых местах, в которых он может измерять температуру охлаждающей воды, таких как трубопровод циркуляции охлаждающей воды или бак охлаждающей воды.

[124] Охлаждающая вода охлаждается охлаждающей частью через бак охлаждающей воды после выпуска из охлаждающего пространства 111 за счет работы насоса, а затем втекает обратно в охлаждающее пространство 111, тем самым обеспечивая возможность охлаждения поверхности кожи, когда кожа нагревается при подаче РЧ-сигнала.

[125] Таким образом, можно предотвратить ожоги или повреждения кожи в результате воздействия тепла при обработке путем охлаждения поверхности кожи, которая подвергается обработке, за счет снижения температуры узла 120 РЧ-электрода, т.е. контактной части 121 электрода, которая нагревается во время процедуры, с использованием циркулирующей охлаждающей воды.

[126] Противоожоговый картридж 100 РЧ-электрода для лечения и ухода за кожей согласно настоящему раскрытию может непрерывно и стабильно охлаждать кожу, может охлаждать кожу при равномерной и постоянной температуре с использованием циркулирующей охлаждающей воды за счет циркуляции охлаждающей воды в охлаждающем пространстве 111, тем самым обеспечивая возможность сведения к минимуму неприятных ощущений, возникающих из-за охлаждения кожи, и повышения удовлетворенности от лечения при лечении кожи.

[127] Между тем, контактная часть 121 электрода может иметь вывод 121a подключения электрода, выступающий вверх и электрически подключенный к генератору РЧ-сигналов управляющего корпуса.

[128] Расположено множество выводов 121a подключения электрода, и их нижние концы соединяются с узлом 120 РЧ-электрода через корпус 110 картриджа.

[129] Дополнительно, выводы 121a подключения электрода выступают вверх из корпуса 110 картриджа через охлаждающее пространство 111 и электрически подключаются к первой части 192 подключающих к корпусу выводов, расположенной на верху корпуса 110 картриджа, т.е. на верху второй части 110b корпуса, чтобы быть открытой, в результате чего их можно электрически подключить к управляющему корпусу.

[130] Охлаждающее пространство 111 имеет проходы для выводов, через которые проходят выводы 121a подключения электрода, и имеет изолирующую выводы часть 113, изолирующую выводы 121a подключения электрода от охлаждающей воды в охлаждающем пространстве 111.

[131] Крышка охлаждающего пространства 111, имеющая присоединяющую к шару часть 114a, присоединяемую к шаровому шарниру, расположена на верхнем участке охлаждающего пространства 111, в результате чего охлаждающее пространство имеет конструкцию, внутренняя часть которой герметична.

[132] Изолирующая выводы часть 113 выступает как единое целое из нижней части охлаждающего пространства 111 и соединяется с крышкой 111 охлаждающего пространства, уплотняющей верхний участок охлаждающего пространства с его верхним концом, в результате чего выводы 121a подключения электрода могут быть расположены с возможностью электрически подключаться к управляющему корпусу за пределами охлаждающего пространства 111 через охлаждающее пространство 111 в состоянии изоляции от охлаждающей воды.

[133] Поскольку узел 120 РЧ-электрода сформирован как единое целое в виде слоя покрытия на нижней части и внешней поверхности наконечника 101, настоящее раскрытие может обеспечить экономическую эффективность за счет упрощения процесса изготовления и уменьшения затрат на изготовление.

[134] Дополнительно, поскольку узел 120 РЧ-электрода имеет фиксированную форму, которая не деформируется, даже при прижатии к коже, настоящее раскрытие обеспечивает долговечность узла 120 РЧ-электрода.

[135] Дополнительно, поскольку охлаждающая вода циркулирует, настоящее раскрытие может поддерживать температуру поверхности кожи за счет охлаждения поверхности кожи, которая нагревается РЧ-сигналом, поэтому можно свести к минимуму неприятные ощущения, возникающие из-за охлаждения кожи, и повысить эффективность лечения и удовлетворенность лечением при лечении.

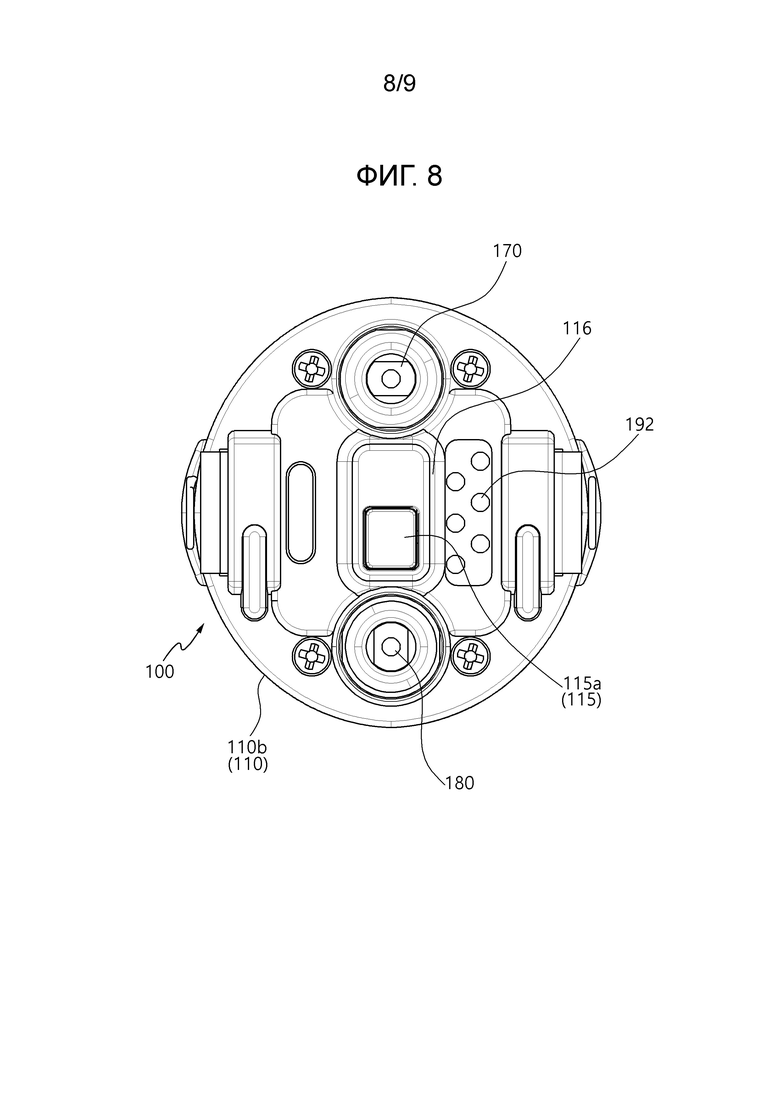

[136] [137] Между этим фиг. 8 является видом сверху картриджа РЧ-электрода для лечения и ухода за кожей в варианте осуществления ручного блока для лечения и ухода за кожей согласно настоящему раскрытию, а фиг. 9 является видом снизу корпуса ручного блока в варианте осуществления ручного блока для лечения и ухода за кожей согласно настоящему раскрытию.

[138] Далее со ссылкой на фиг. 6-9 подробно описывается вариант осуществления ручного блока для лечения и ухода за кожей согласно настоящему раскрытию.

[139] В части 200b для вставки картриджа, расположенной на переднем конце корпуса 200 ручного блока, расположена вторая часть 211 подключающих к корпусу выводов, с которой соединяется первая часть 192 подключающих к корпусу выводов, и расположен с возможностью перемещения блок 210 для присоединения картриджа, в котором расположена соединяющая трубопроводы часть 212, соединяющая первую часть 170 охлаждающего трубопровода и вторую часть 180 охлаждающего трубопровода с трубопроводом 200a циркуляции охлаждающей воды.

[140] Выводы 121a подключения электрода электрически подключаются к первой части 192 подключающих к корпусу выводов с помощью проводов или кабелей, и вторая часть 211 подключающих к корпусу выводов электрически подключается к управляющему корпусу с помощью провода или кабеля.

[141] [142] Соответственно, когда картридж РЧ-электрода для лечения и ухода за кожей согласно настоящему раскрытию вставляется в часть 200b для вставки картриджа, первая часть 192 подключающих к корпусу выводов соединяется со второй частью 211 подключающих к корпусу выводов блока 210 для присоединения картриджа, а первая часть 170 охлаждающего трубопровода и вторая часть 180 охлаждающего трубопровода соединяются с трубопроводом 200a циркуляции охлаждающей воды при вставке и посадке в соединяющую трубопроводы часть 212 блока 210 для присоединения картриджа.

[143] Дополнительно, блок 210 для присоединения картриджа расположен, чтобы быть перемещаемым в продольном направлении корпуса 200 ручного блока, и в корпусе 200 ручного блока расположен пружинный элемент 220 для картриджа, который упруго поддерживает блок 210 для присоединения картриджа.

[144] Трубопровод 200a циркуляции охлаждающей воды может представлять собой шланг, который имеет достаточную длину на по меньшей мере расстояние перемещения картриджа 100 РЧ-электрода и может свободно изгибаться в корпусе 200 ручного блока, или может представлять собой шланг, имеющий гофрированную конструкцию, длина которой может регулироваться в корпусе 200 ручного блока.

[145] Пружинный элемент 220 для картриджа упруго поддерживает блок 210 для присоединения картриджа, к которому присоединяется картридж 100 РЧ-электрода и который является подвижным, тем самым обеспечивая функцию уменьшения нагрузки, которая прикладывается к пациенту при прижатии узла 120 РЧ-электрода в плотный контакт с кожей пациента, и прижимая картридж 100 РЧ-электрода к коже пациента с упругой восстанавливающей силой, так что узел 120 РЧ-электрода более полно приводится в плотный контакт с кожей пациента.

[146] В корпусе 200 ручного блока расположена направляющая часть 230 для перемещения картриджа, которая направляет прямолинейное перемещение блока 210 для присоединения картриджа.

[147] Направляющая часть 230 для перемещения картриджа может включать в себя стержневидную направляющую часть 231 для перемещения, расположенную выступающей из блока 210 для присоединения картриджа, и направляющий блок 232 для перемещения, который расположен в корпусе 200 ручного блока и через который присоединяется с возможностью перемещения стержневидная направляющая часть 231 для перемещения.

[148] Дополнительно, в качестве примера показано, что предусмотрено множество стержневидных направляющих частей 231 для перемещения, и по меньшей мере одна из множества стержневидных направляющих частей для перемещения расположена через пружинный элемент 220 для картриджа, который представляет собой спиральную пружину.

[149] Таким образом, в качестве примера показано, что пружинный элемент 220 для картриджа представляет собой спиральную пружину, и первый конец пружинного элемента 220 для картриджа поддерживается в части 200b для вставки картриджа, и его второй конец поддерживается направляющим блоком 232 для перемещения со стержневидной направляющей частью 231 для перемещения, расположенной через пружинный элемент, в результате чего пружинный элемент упруго поддерживает прямолинейное перемещение блока 210 для присоединения картриджа и картриджа 100 РЧ-электрода, присоединенного к блоку 210 для присоединения картриджа.

[150] Между тем, в противоожоговом картридже 100 РЧ-электрода для лечения и ухода за кожей согласно настоящему раскрытию на верху корпуса 110 картриджа, т.е. на верху второй части 200b корпуса расположен двухпозиционный переключатель 115 для включения/выключения электрода, который включает/выключает электропитание, подаваемое на узел 120 РЧ-электрода.

[151] Двухпозиционный переключатель 115 для включения/выключения электрода включает в себя кнопку 115a переключателя, которая упруго поджимается пружиной 115b переключателя, поэтому он имеет конструкцию, которая включает электропитание, подаваемое на узел 120 РЧ-электрода, только тогда, когда кнопка 115a переключателя нажимается, и которая выключает электропитание, когда нажатая кнопка 115a переключателя отпускается.

[152] Дополнительно, выступ 241 для нажатия переключателя, который нажимает двухпозиционный переключатель 115 для включения/выключения электрода, когда блок 210 для присоединения картриджа нажимается и перемещается, расположен выступающим в корпус 200 ручного блока, т.е. в части 200b для вставки картриджа.

[153] Контактирующим с верхом кнопки 115a переключателя с картриджем 100 РЧ-электрода, присоединенным к корпусу 200 ручного блока, расположен выступ 241 для нажатия переключателя.

[154] Более подробно, на верху корпуса 110 картриджа, т.е. на верху второй части 200b корпуса расположен выступ 116 для установки переключателя, на верху которого расположен двухпозиционный переключатель 115 для включения/выключения электрода, в части 200b для вставки картриджа расположена часть 240 для вставки выступа, в которую вставляется выступ 116 для установки переключателя, и выступ 241 для нажатия переключателя расположен выступающим в часть 240 для вставки выступа и обращенным к выступу 116 для установки переключателя.

[155] Двухпозиционный переключатель 115 для включения/выключения электрода расположен таким образом, что верх кнопки 115a переключателя выступает из верха выступа 116 для установки переключателя или находится на одном уровне с верхом выступа переключателя, и когда картридж 100 РЧ-электрода присоединяется к корпусу 200 ручного блока, выступ 116 для установки переключателя вставляется в часть 240 для вставки выступа, и выступ 241 для нажатия переключателя расположен контактирующим с верхом кнопки 115a переключателя.

[156] Таким образом, когда практикующий врач удерживает корпус 200 ручного блока и прижимает корпус 200 ручного блока с узлом 120 РЧ-электрода в контакт с кожей, картридж 100 РЧ-электрода толкается и нажимает и перемещает блок 210 для присоединения картриджа, перемещаясь в корпус 200 ручного блока, и, соответственно, выступ 116 для установки переключателя нажимает кнопку 115a переключателя, в результате чего на узел 120 РЧ-электрода подается электропитание.

[157] Дополнительно, когда корпус 200 ручного блока не прижимается, т.е. практикующий врач не прижимает корпус 200 ручного блока с узлом 120 РЧ-электрода в контакт с кожей, блок 210 для присоединения картриджа перемещается в начальное положение пружинным элементом 220 для картриджа, и кнопка 115a переключателя также возвращается в начальное положение упругой восстанавливающей силой пружины 115b переключателя, поэтому отключается электропитание, подаваемое на узел 120 РЧ-электрода, в результате чего прекращается работа узла 120 РЧ-электрода.

[158] Согласно ручному блоку для лечения и ухода за кожей по настоящему раскрытию, электропитание подается на узел 120 РЧ-электрода только тогда, когда практикующий врач удерживает и прижимает корпус 200 ручного блока во время процедуры, а когда практикующий врач снимает силу, прижимающую корпус 200 ручного блока, за счет упругой восстанавливающей силы пружины автоматически отключается электропитание, подаваемое на узел 120 РЧ-электрода, в результате чего можно точно выполнять процедуру на требуемой части точное число раз, а также можно предотвращать несчастные случаи, такие как повреждение кожи вследствие избыточной стимуляции во время лечения.

[159] [160] Противоожоговый картридж 100 РЧ-электрода для лечения и ухода за кожей согласно настоящему раскрытию и ручной блок для лечения и ухода за кожей, включающий в себя противоожоговый картридж РЧ-электрода, выполняют процедуру при перемещении узла 120 РЧ-электрода в плотном контакте с кожей пациента.

[161] В этом случае наконечник 101 картриджа 100 РЧ-электрода свободно наклоняется в пределах 360 градусов вокруг шарового шарнира 140, так что узел 120 РЧ-электрода, т.е. контактная часть 121 электрода может удерживаться в плотном контакте с кожей.

[162] Дополнительно, вибрация вибрационного двигателя дополнительно улучшает лечебный эффект процедуры за счет создания массажного эффекта на коже.

[163] Дополнительно, пружинный элемент 220 для картриджа упруго ослабляет прижимающую силу, которая прикладывается практикующим врачом, и упругая восстанавливающая сила пружинного элемента 220 для картриджа дополнительно может удерживать узел 120 РЧ-электрода в плотном контакте с кожей.

[164] Поскольку краевой конец узла РЧ-электрода, который представляет собой часть, где во время процедуры концентрируется РЧ-энергия, расположен обращенным вверх на внешней поверхности наконечника 101, так что часть, где во время процедуры концентрируется РЧ-энергия, находится на расстоянии от кожи, настоящее раскрытие предотвращает случай возникновения искры между краевым концом РЧ-электрода и кожей во время процедуры, тем самым обеспечивая эффект предотвращения получения пациентом ожога на коже во время лечения кожи, при котором используется РЧ-сигнал, и значительного повышения безопасности во время процедуры.

[165] Поскольку узел 120 РЧ-электрода перемещается в плотном контакте с кожей, свободно наклоняясь в пределах 360 градусов вокруг шарового шарнира 140 во время процедуры, предотвращается несчастный случай, такой как повреждение кожных тканей или ожог на коже, когда узел 120 РЧ-электрода отделяется от кожи, тем самым значительно повышая безопасность во время процедуры.

[166] [167] Настоящее раскрытие не ограничивается вышеописанными вариантами осуществления и может модифицироваться различными способами без отступления от объема настоящего раскрытия, и модификации должны истолковываться как включенные в настоящее изобретение.

Группа изобретений относится к медицинской технике, а именно к противоожоговому картриджу РЧ-электрода и ручному блоку для лечения и ухода за кожей. Противоожоговый картридж содержит наконечник и корпус картриджа. На нижней части наконечника расположен узел РЧ-электрода для подачи РЧ-энергии в кожу. Наконечник расположен в проеме на нижнем участке корпуса картриджа. Узел РЧ-электрода расположен покрывающим всю нижнюю часть наконечника и простирающимся до внешней поверхности наконечника, тем самым окружая внешнюю поверхность наконечника. Корпус картриджа содержит первую и вторую части, шаровой шарнир, гофрированный элемент и рамный элемент для опоры гофры. Узел РЧ-электрода расположен на первой части корпуса. Вторая часть корпуса соединена с возможностью наклона с первой частью и имеет проем на нижнем участке, через который проходит наконечник. Шаровой шарнир обеспечивает соединение второй части корпуса и наконечника таким образом, что первая часть корпуса может свободно наклоняться в пределах 360 градусов. Первый и второй концы гофрированного элемента соединены соответственно с первой и второй частями корпуса. Гофрированный элемент расположен окружающим шаровой шарнир и имеет складки. Рамный элемент расположен на верхнем конце гофрированного элемента и сформирован в рамной конструкции, окружающей внутреннюю периферию гофрированного элемента. Ручной блок содержит корпус, к которому присоединен с возможностью отделения картридж РЧ-электрода и который соединен с управляющим корпусом. Таким образом достигается предотвращение возникновения искры между краевым концом РЧ-электрода и кожей во время процедуры, тем самым предотвращая ожог кожи пациента во время лечения кожи, которое использует РЧ-сигнал, и повышая безопасность во время процедуры. 2 н. и 8 з.п. ф-лы, 9 ил.

1. Противоожоговый картридж РЧ-электрода для лечения и ухода за кожей, содержащий:

наконечник, на нижней части которого расположен узел РЧ-электрода, выполненный с возможностью подачи РЧ-энергии в кожу; и

корпус картриджа, имеющий проем на нижнем участке, в котором расположен наконечник,

при этом узел РЧ-электрода расположен покрывающим всю нижнюю часть наконечника и простирающимся до внешней поверхности наконечника, тем самым окружая внешнюю поверхность наконечника,

при этом корпус картриджа содержит:

первую часть корпуса, на поверхности которой расположен узел РЧ-электрода;

вторую часть корпуса, с которой соединена с возможностью наклона первая часть корпуса и которая имеет проем на нижнем участке, через который проходит наконечник;

шаровой шарнир, выполненный с возможностью соединения второй части корпуса и наконечника таким образом, что первая часть корпуса может свободно наклоняться в пределах 360 градусов;

гофрированный элемент, первый конец которого соединен с первой частью корпуса, а второй конец соединен со второй частью корпуса и который расположен окружающим шаровой шарнир и имеет складки; и

рамный элемент для опоры гофры, расположенный на верхнем конце гофрированного элемента и сформированный в рамной конструкции, окружающей внутреннюю периферию гофрированного элемента.

2. Противоожоговый картридж РЧ-электрода по п. 1, в котором узел РЧ-электрода содержит:

контактную часть электрода, покрывающую всю нижнюю часть наконечника; и

боковую часть электрода, соединенную с контактной частью электрода и сформированную окружающей боковую часть наконечника.

3. Противоожоговый картридж РЧ-электрода по п. 2, в котором контактная часть электрода и боковая часть электрода имеют соединенную как единое целое конструкцию, и край узла РЧ-электрода расположен обращенным вверх на внешней поверхности наконечника.

4. Противоожоговый картридж РЧ-электрода по п. 1, в котором узел РЧ-электрода представляет собой слой покрытия, сформированный как единое целое на нижней части и внешней поверхности наконечника посредством металлизации.

5. Противоожоговый картридж РЧ-электрода по п. 2, в котором узел РЧ-электрода дополнительно содержит изолирующий пленочный элемент, покрывающий всю поверхность контактной части электрода и покрывающий по меньшей мере участок боковой части электрода.

6. Противоожоговый картридж РЧ-электрода по п. 2, в котором узел РЧ-электрода соединен с проводной частью подачи РЧ-сигнала, выполненной с возможностью подачи питания переменного тока на боковую часть электрода.

7. Противоожоговый картридж РЧ-электрода по п. 1, в котором рамный элемент для опоры гофры имеет штифты крепления рамы, выступающие на его внешней поверхности, и

на гофрированном элементе обеспечены части для вставки штифта, в которые вставлены штифты крепления рамы.

8. Ручной блок для лечения и ухода за кожей, содержащий:

картридж РЧ-электрода, содержащий узел РЧ-электрода, предназначенный для вхождения в контакт с кожей; и

корпус ручного блока, к которому присоединен с возможностью отделения картридж РЧ-электрода и который соединен с управляющим корпусом,

при этом картридж РЧ-электрода содержит противоожоговый картридж РЧ-электрода для лечения и ухода за кожей по любому из пп. 1-7.

9. Ручной блок для лечения и ухода за кожей по п. 8, в котором на переднем конце корпуса ручного блока расположена часть для вставки картриджа, в которую вставлен и к которой присоединен картридж РЧ-электрода,

в части для вставки картриджа расположен с возможностью перемещения блок для присоединения картриджа, выполненный с возможностью электрического подключения управляющего корпуса и узла РЧ-электрода путем соединения с картриджем РЧ-электрода,

блок для присоединения картриджа находится в упруго поддерживаемом состоянии за счет пружинного элемента для картриджа,

на верху корпуса картриджа расположен двухпозиционный переключатель для включения/выключения электрода, выполненный с возможностью включения и выключения электрического питания, которое подается на узел РЧ-электрода,

двухпозиционный переключатель для включения/выключения электрода содержит кнопку переключателя, упруго поддерживаемую пружиной переключателя, и имеет конструкцию, которая включает электрическое питание, подаваемое на узел РЧ-электрода, только тогда, когда кнопка переключателя нажимается, и которая выключает электрическое питание, когда нажатая кнопка переключателя отпускается, и

выступающим в часть для вставки картриджа расположен выступ для нажатия переключателя, выполненный с возможностью нажатия двухпозиционного переключателя для включения/выключения электрода, когда блок для присоединения картриджа прижимается и перемещается внутрь.

10. Ручной блок для лечения и ухода за кожей по п. 9, в котором на верху корпуса картриджа расположен выступ для установки переключателя, на верху которого расположен двухпозиционный переключатель для включения/выключения электрода, и в части для вставки картриджа расположена часть для вставки выступа, в которую вставлен выступ для установки переключателя, и

выступ для нажатия переключателя расположен в части для вставки выступа обращенным к верху выступа для установки переключателя.
