Клапан регулирования температуры и его применение Российский патент 2025 года по МПК F16K3/06 F16K31/64 F03G7/06 G05D23/08

Область техники

Настоящая заявка относится к области техники клапаны, в частности к регулирующему клапану для контроля температуры и его применению.

Уровень техники

Регулирующий клапан регулирует поток жидкости путем изменения поперечного сечения проточного канала, включая ручной регулирующий клапан и автоматический регулирующий клапан. Автоматический регулирующий клапан автоматически регулирует открытие клапана в соответствии с управляющим сигналом в системе автоматизации, чтобы обеспечить регулирование потока жидкости, давления и уровня жидкости. Автоматический регулирующий клапан включает в себя корпус клапана и систему привода. Он также должен быть оснащен устройствами мониторинга, такими как датчики температуры. Конструкция сложная и большая, что не подходит для небольшого оборудования. Ручные регулирующие клапаны требуют ручной регулировки, и отличаются такими недостатками, как несвоевременное регулирование и низкая точность.

Краткое описание изобретения

Целью настоящего изобретения является создание регулирующего клапана для регулирования температуры и его применение для преодоления недостатков известного уровня техники.

Для достижения вышеуказанных целей в настоящем изобретении предложены следующие технические решения:

Настоящая заявка раскрывает регулирующий клапан для регулирования температуры, содержащий установочную площадку и пластину клапана, расположенную на торцевой поверхности установочной площадки. Установочная площадка снабжена отверстием для клапана, отверстие для клапана проходит через установочную площадку, а пластина клапана расположена близко к отверстию для клапана. Один конец пластины клапана скользит относительно отверстия клапана при изменении температуры.

Кроме того, в вышеописанном регулирующем клапане для регулирования температуры пластина клапана содержит крепежную пластину, скользящую пластину и первый и второй крепежные элементы, соответственно соединенные между крепежной пластиной и скользящей пластиной, крепежная пластина прикреплена к торцевой поверхности установочной площадки, а коэффициент теплового расширения первого крепежного элемента больше или меньше коэффициента теплового расширения второго крепежного элемента.

Кроме того, в вышеописанном регулирующем клапане для регулирования температуры отверстие клапанной пластины, соответствующее отверстию клапана, расположено в клапанной пластине.

Кроме того, в вышеописанном регулирующем клапане для регулирования температуры пластина клапана выполнена из термочувствительного материала для термического расширения и сжатия и прикреплена к установочной площадке вдали от одного конца отверстия клапана.

Кроме того, в вышеописанном регулирующем клапане для регулирования температуры торцевая поверхность установочной площадки снабжена канавкой, соответствующей пластине клапана, а отверстие клапана сообщается с канавкой.

Кроме того, в регулирующем клапане для регулирования температуры часть клапана шарнирно соединена с торцевой поверхностью установочной площадки, а ее конец, отходящий от отверстия клапана, соединен с приводным средством для приведения в движение его поворота.

Кроме того, в вышеописанном регулирующем клапане для регулирования температуры приводное устройство представляет собой приводную деталь, изготовленную из термочувствительного материала для термического расширения и сжатия, а оба конца приводной детали шарнирно соединены с клапанной пластиной и установочной площадкой, соответственно.

Кроме того, в вышеописанном регулирующем клапане для регулирования температуры пластина клапана имеет прокатную структуру и одним концом крепится к установочной площадке.

Настоящая заявка раскрывает поршень, содержащий корпус поршня, один конец которого снабжен регулирующим клапаном для регулирования температуры, как описано выше, в котором предусмотрен проточный канал, сообщающийся с отверстием клапана.

Настоящая заявка раскрывает доводчик двери, содержащий поршень, как описано выше.

По сравнению с существующей технологией, структура регулирующего клапана для регулирования температуры проста, при изменении температуры происходит деформация пластины клапана, а относительное положение отверстия клапана постепенно изменяется, постепенно перекрывая отверстие клапана или отверстие пластины клапана постепенно совпадает с отверстием клапана, то есть площадь поперечного сечения жидкости, пропускаемой через него, постепенно изменяется при изменении температуры потока жидкости и автоматически регулируется.

Краткое описание иллюстраций

Чтобы более четко проиллюстрировать варианты осуществления настоящей заявки или технические решения в предшествующем уровне техники, ниже кратко представлены чертежи, которые необходимо использовать в вариантах осуществления или описании предшествующего уровня техники. Очевидно, что чертежи в следующем описании являются лишь некоторыми из вариантов осуществления, описанных в настоящей заявке. Для специалистов в данной области техники другие чертежи могут быть получены в соответствии с этими чертежами без творческого труда.

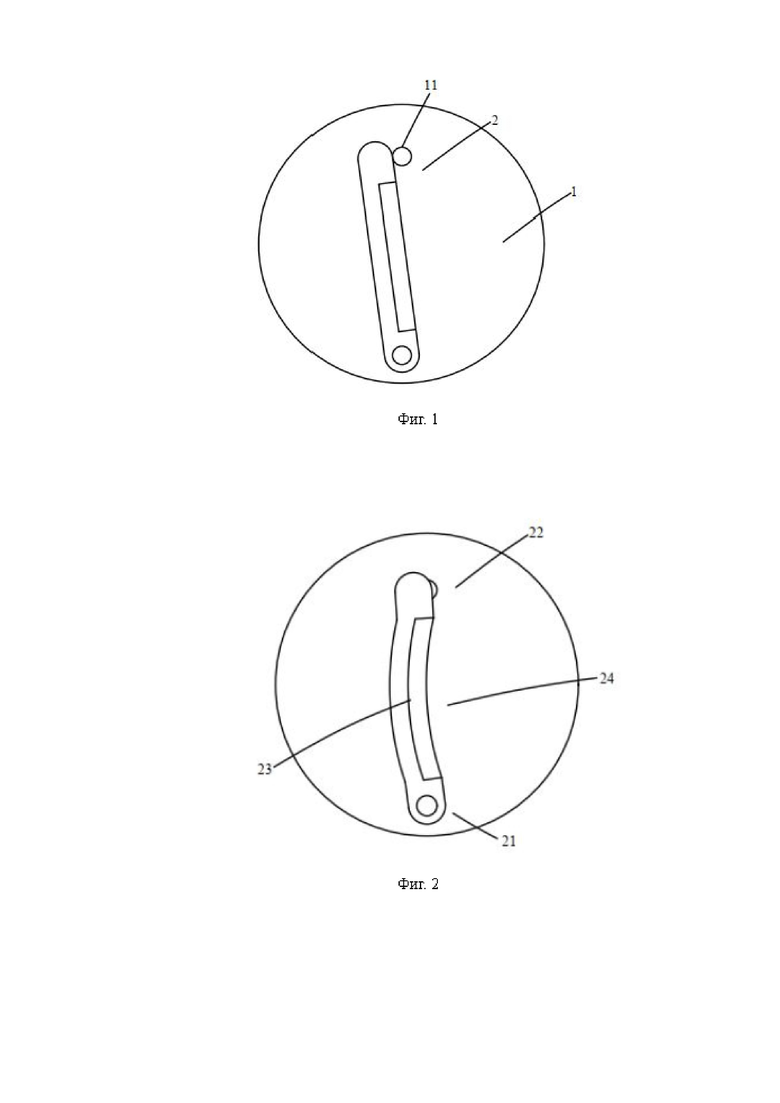

На фиг. 1 показана принципиальная схема регулирующего клапана для регулирования температуры в соответствии с конкретным вариантом осуществления настоящего изобретения.

На фиг. 2 показана схема состояния регулирующего клапана для регулирования температуры после деформации пластины клапана в соответствии с первым вариантом осуществления настоящего изобретения.

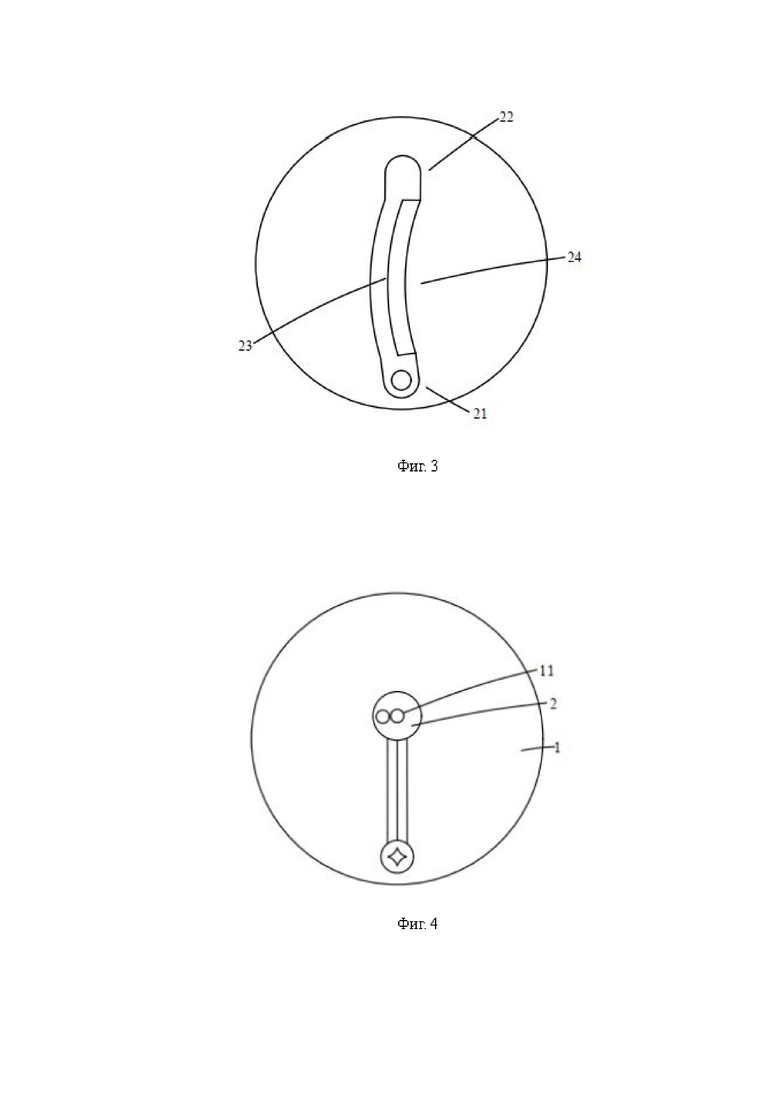

На фиг. 3 показана схема состояния регулирующего клапана для регулирования температуры после того, как пластина клапана закрывает отверстие клапана, в соответствии с первым вариантом осуществления настоящего изобретения.

На фиг. 4 показана принципиальная схема конструкции регулирующего клапана для регулирования температуры в соответствии со вторым вариантом осуществления настоящего изобретения.

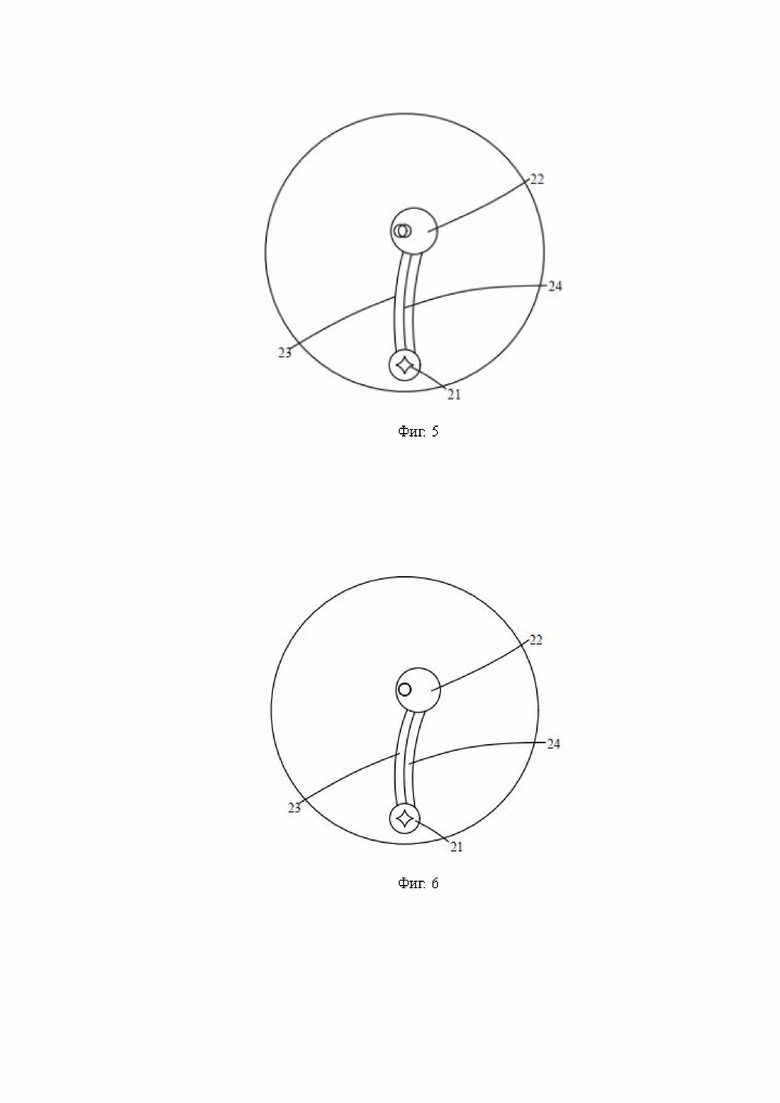

На фиг. 5 показана схема состояния регулирующего клапана для регулирования температуры с деформированной пластиной клапана в соответствии со вторым вариантом осуществления настоящего изобретения.

На фиг. 6 показана схема состояния регулирующего клапана для регулирования температуры, когда отверстие пластины клапана и отверстие клапана совпадают, в соответствии со вторым вариантом осуществления настоящего изобретения.

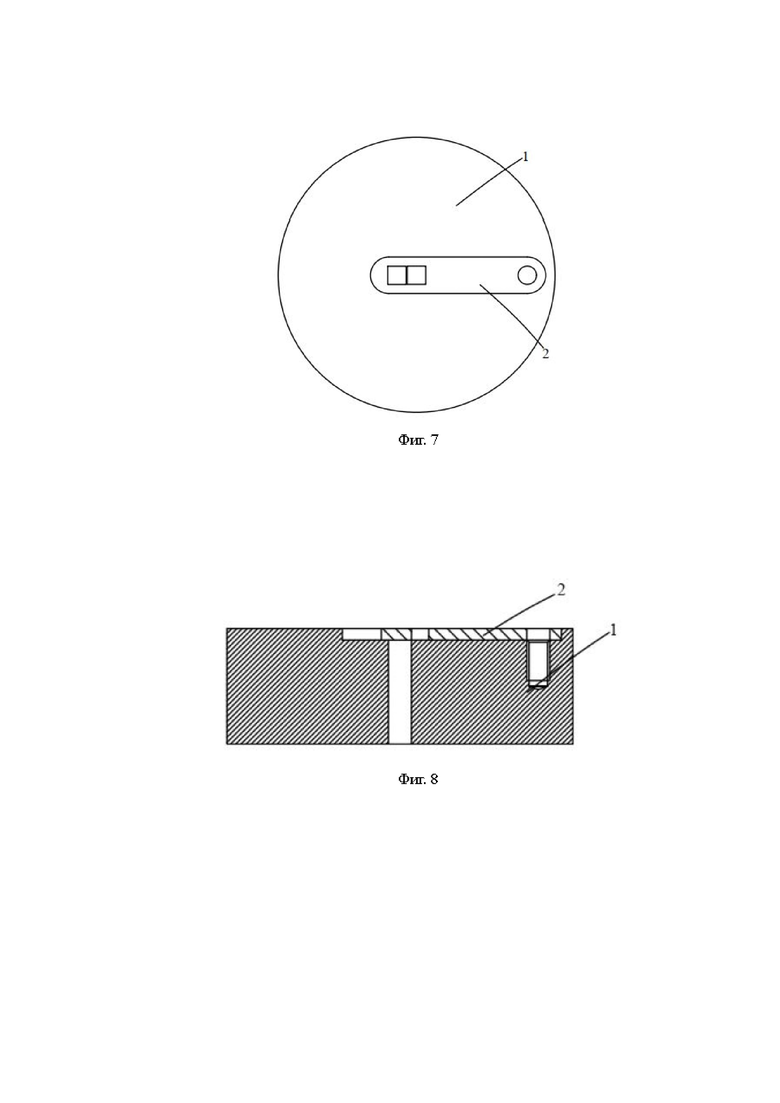

На фиг. 7 показана принципиальная схема конструкции регулирующего клапана для регулирования температуры в соответствии с третьим вариантом осуществления настоящего изобретения.

На фиг. 8 показан вид в поперечном сечении регулирующего клапана для регулирования температуры в соответствии с третьим вариантом осуществления настоящего изобретения.

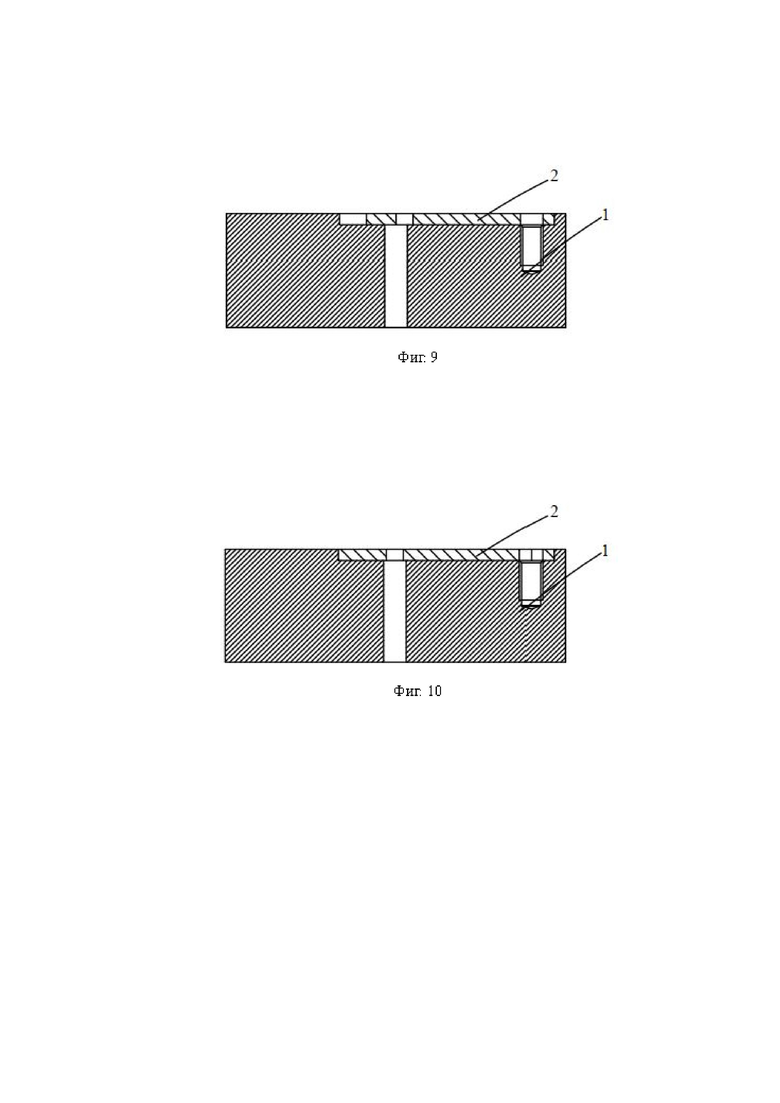

На фиг. 9 показана схема состояния регулирующего клапана для регулирования температуры с деформированной пластиной клапана в соответствии с третьим вариантом осуществления настоящего изобретения.

На фиг. 10 показана схема состояния регулирующего клапана для регулирования температуры, когда отверстие пластины клапана и отверстие клапана совпадают, в соответствии с третьим вариантом осуществления настоящего изобретения.

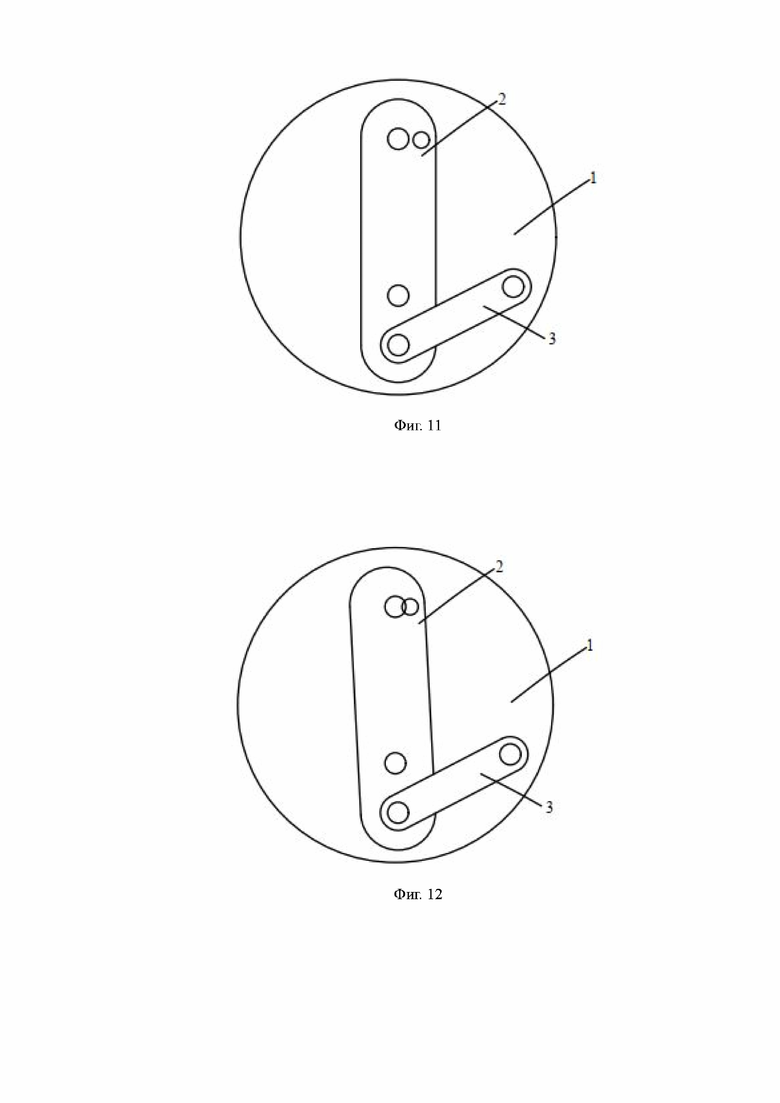

На фиг. 11 показан вид в поперечном сечении регулирующего клапана для регулирования температуры в соответствии с четвертым вариантом осуществления настоящего изобретения.

На фиг. 12 показана схема состояния регулирующего клапана для регулирования температуры с деформированной пластиной клапана в соответствии с четвертым вариантом осуществления настоящего изобретения.

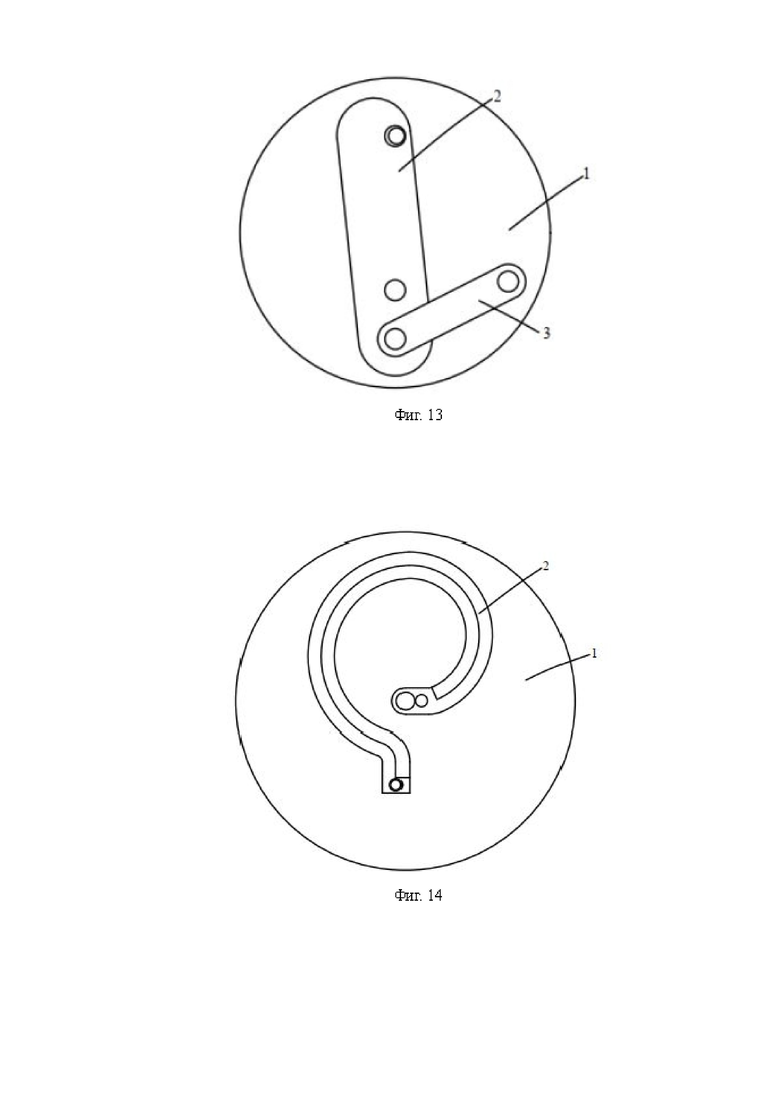

На фиг. 13 показана схема состояния регулирующего клапана для регулирования температуры, когда отверстие пластины клапана и отверстие клапана совпадают, в соответствии с четвертым вариантом осуществления настоящего изобретения.

На фиг. 14 показан вид в поперечном сечении регулирующего клапана для регулирования температуры в соответствии с пятым вариантом осуществления настоящего изобретения.

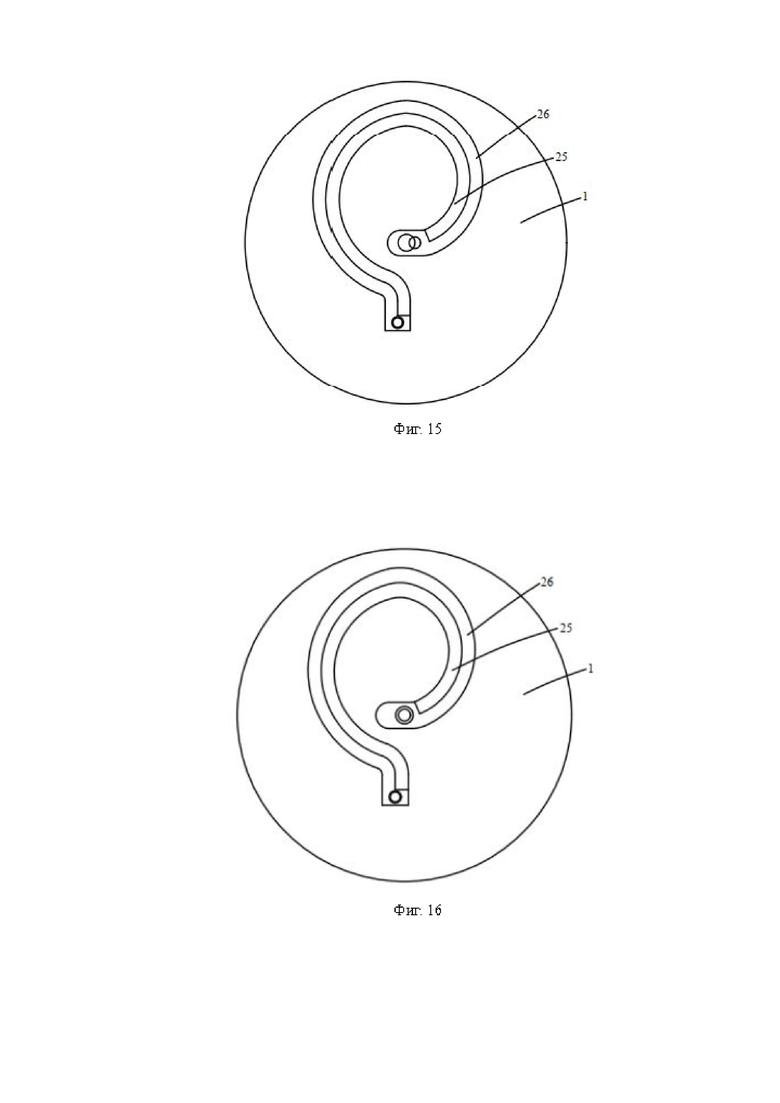

На фиг. 15 показана диаграмма состояния регулирующего клапана для регулирования температуры с деформированной пластиной клапана, в соответствии с пятым вариантом осуществления настоящего изобретения.

На фиг. 16 показана схема состояния регулирующего клапана для регулирования температуры, когда отверстие пластины клапана и отверстие клапана совпадают, в соответствии с пятым вариантом осуществления настоящего изобретения.

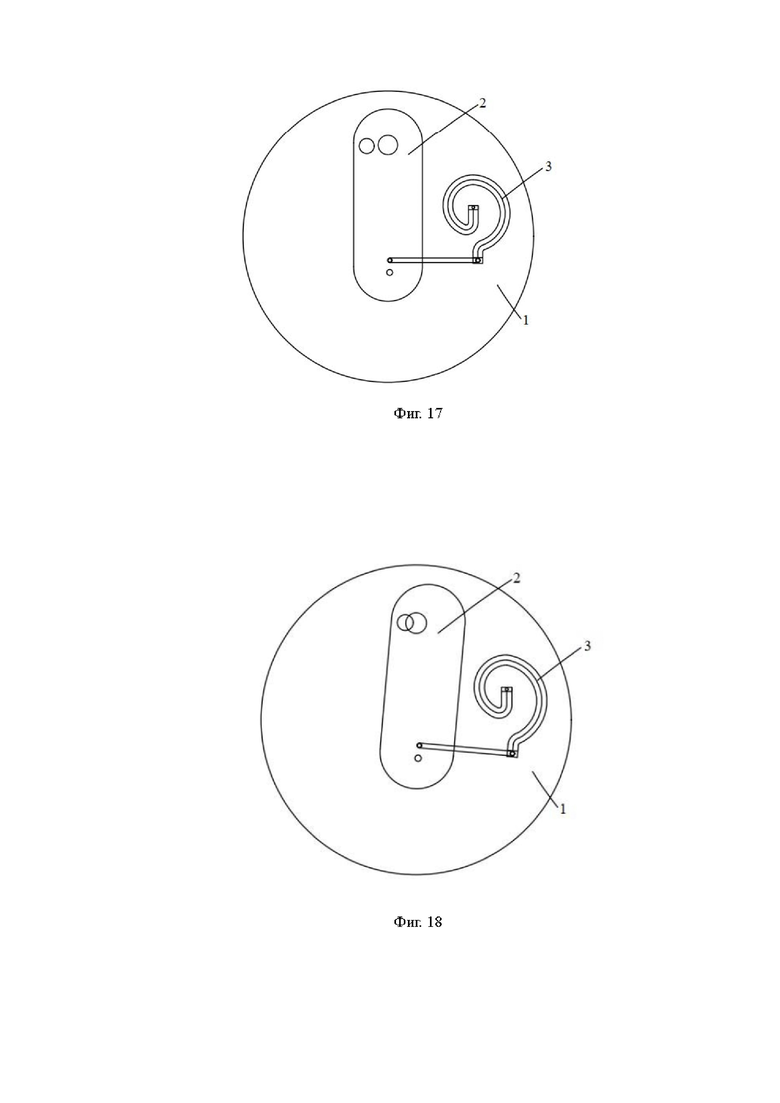

На фиг. 17 показан вид в поперечном сечении регулирующего клапана для регулирования температуры в соответствии с шестым вариантом осуществления настоящего изобретения.

На фиг. 18 показана схема состояния регулирующего клапана для регулирования температуры с деформированной пластиной клапана, в соответствии с шестым вариантом осуществления настоящего изобретения.

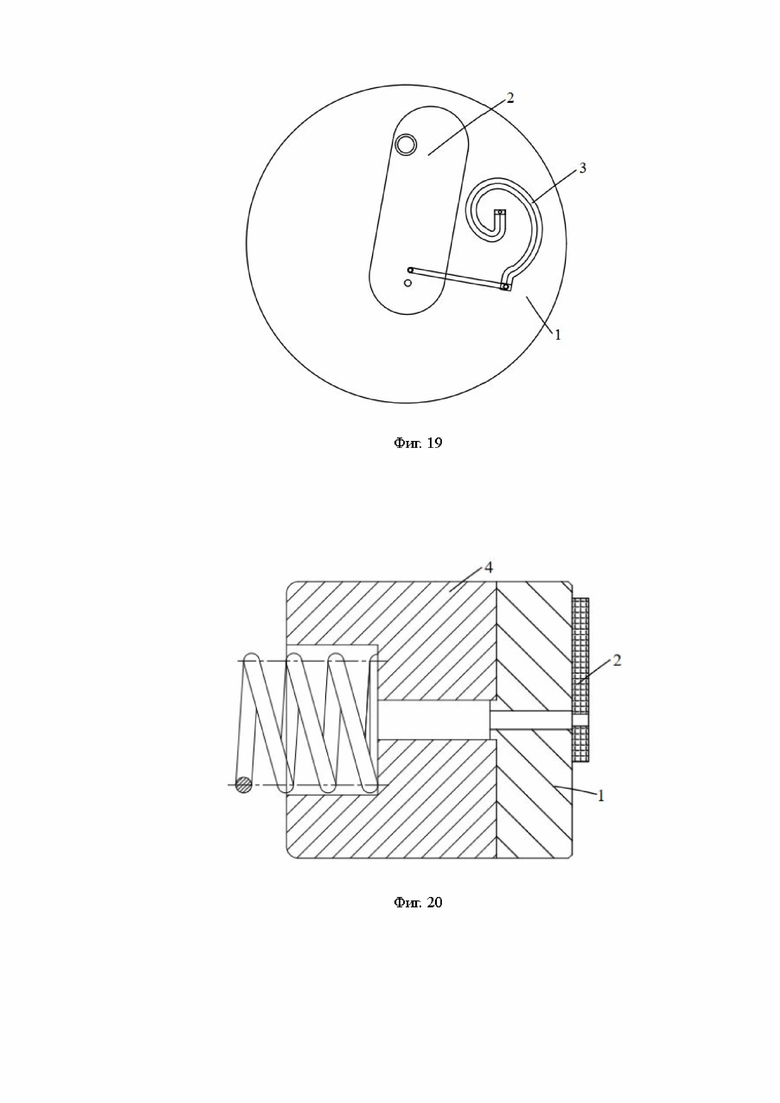

На фиг. 19 показана схема состояния регулирующего клапана для регулирования температуры, когда отверстие пластины клапана и отверстие клапана совпадают, в соответствии с шестым вариантом осуществления настоящего изобретения.

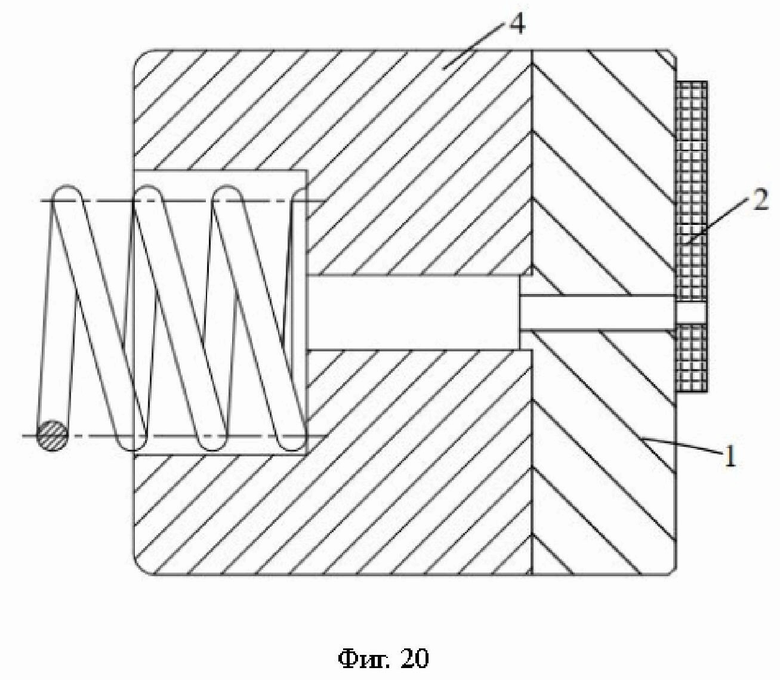

На фиг. 20 показана принципиальная схема конструкции поршня в соответствии с седьмым вариантом осуществления настоящего изобретения.

Способы реализации

Технические решения в вариантах осуществления настоящего изобретения будут подробно описаны ниже в сочетании с прилагаемыми чертежами в вариантах осуществления настоящего изобретения. Очевидно, что описанные варианты осуществления являются лишь некоторыми, но не всеми вариантами осуществления настоящего изобретения. На основании вариантов осуществления настоящего изобретения все другие варианты осуществления, полученные специалистом в данной области техники без выполнения творческой работы, подпадают под объем защиты настоящего изобретения.

В описании изобретения следует отметить, что соотношение ориентации или положения, обозначенное терминами «центр», «вверх», «вниз», «левый», «правый», «вертикальный», «горизонтальный», «внутри», «снаружи» и т. д., основано на соотношении ориентации или положения, показанном на прилагаемых чертежах, и предназначено только для удобства описания изобретения и упрощения описания, и не предназначено для указания или подразумевания того, что упомянутое устройство или элемент должны иметь определенную ориентацию, быть сконструированы и эксплуатироваться в определенной ориентации и, следовательно, не должны толковаться как ограничение изобретения. Кроме того, термины «первый», «второй» и «третий» используются только в описательных целях и не должны пониматься как указывающие или подразумевающие относительную важность.

При описании настоящего изобретения следует отметить, что, если иное явно не оговорено и не ограничено, термины «смонтированный», «соединенный», «связанный» следует понимать в широком смысле, например, как неразъемное соединение, разъемное соединение или соединение в одно целое; механическое соединение или электрическое соединение; прямое соединение или косвенное соединение с помощью промежуточного носителя, или соединение внутри двух элементов. Для специалистов в данной области конкретные значения приведенных выше терминов в контексте настоящего изобретения могут быть понятны в конкретных случаях.

Как показано на фиг. 1-20, регулирующий клапан для регулирования температуры содержит установочную площадку 1 и клапанную пластину 2, расположенную на торцевой поверхности установочной площадки 1, установочная площадка 1 снабжена клапанным отверстием 11, клапанное отверстие 11 проходит через установочную площадку 1, а конец клапанной пластины 2, прилегающий к клапанному отверстию 11, расположен с возможностью скольжения относительно клапанного отверстия 11 при изменении температуры.

В данном техническом решении не требуется придавать форму клапанному отверстию, достаточно обеспечить прохождение жидкости. Во время процесса скольжения пластины клапана близко к отверстию клапана площадь поперечного сечения, которая позволяет текучей среде проходить, также изменяется относительно изменения температуры. Расход протекающей среды автоматически регулируется с изменением температуры; клапанная пластина устанавливается с одной стороны торцевой поверхности установочной площадки, и когда жидкость, например гидравлическое масло, течет к регулирующему клапану для регулирования температуры с одной стороны, клапанная пластина прижимается к поверхности установочной площадки. Жидкость блокируется клапанной пластиной или скорость потока изменяется при деформации клапанной пластины. Когда жидкость течет в обратную сторону, то есть когда она течет со стороны от клапанной пластины к регулирующему клапану для регулирования температуры, жидкость течет вдоль отверстия клапана к клапанной пластине и воздействует на клапанную пластину. Клапанная пластина наклоняется вверх, поток непосредственно не регулируется клапанной пластиной, образуя однонаправленный клапан управления потоком; пластины клапана установлены на обоих концах на отверстиях клапана, и две пластины клапана скользят в одном или в противоположном направлении. Пластины клапана, через которые проходит текучая среда, сначала регулируют расход, а затем пластины клапана деформируются, не влияя на расход, при обратном ходе жидкости функции двух пластин клапана меняются местами, и расход также регулируется с изменением температуры.

Пример 1

В качестве примера, как показано на фиг. 1-3, клапанная пластина 2 содержит крепежную пластину 21, подвижную пластину 22 и первый и второй крепежные элементы 23 и 24, соответственно соединенные между крепежной пластиной 21 и подвижной пластиной 22, крепежная пластина 21 прикреплена к торцевой поверхности установочной площадки 1, а коэффициент теплового расширения первого крепежного элемента 23 больше или меньше коэффициента теплового расширения второго крепежного элемента 24.

В этом техническом решении крепежная пластина прикреплена к торцу установочной площадки с помощью такого процесса, как клепка. При изменении температуры, поскольку коэффициенты теплового расширения первого крепежного элемента и второго крепежного элемента различны, деформация первого крепежного элемента и второго крепежного элемента различна, так что первый крепежный элемент и второй крепежный элемент изогнуты, а скользящая пластина приводится в движение для колебания. Во время колебания скользящей пластины отверстие клапана постепенно блокируется, при этом первый крепежный элемент и второй крепежный элемент представляют собой обычные конструкции, такие как пластина или трос, которые могут реализовывать деформацию, такую как общий изгиб во время изменения температуры; в исходном состоянии клапанная пластина герметизирует клапанное отверстие, и после изменения температуры клапанная пластина постепенно удаляется от клапанного отверстия; в исходном состоянии клапанная пластина и клапанное отверстие расположены в шахматном порядке, после изменения температуры клапанная пластина постепенно приближается к клапанному отверстию до тех пор, пока клапанное отверстие не будет полностью закрыто; направление движения скользящей пластины в соответствии с положением и коэффициентом теплового расширения первого крепежного элемента и второго крепежного элемента, первый крепежный элемент установлен с левой стороны второго крепежного элемента, а коэффициент теплового расширения первого крепежного элемента меньше, чем коэффициент теплового расширения второго крепежного элемента, при снижении температуры усадка второго крепежного элемента больше, чем усадка первого крепежного элемента, и подвижная пластина отклоняется в сторону, где расположен второй крепежный элемент.

Пример 2

В качестве примера, как показано на фиг. 4-6, в отличие от варианта осуществления по п. 1, скользящая пластина 22 снабжена отверстием пластины клапана, соответствующим отверстию клапана, и площадь перекрывающейся части между отверстием пластины клапана и отверстием 11 клапана изменяется в зависимости от движения скользящей пластины.

В этом техническом решении крепежная пластина прикреплена к торцу установочной площадки с помощью такого процесса, как клепка. При изменении температуры, поскольку коэффициенты теплового расширения первого крепежного элемента и второго крепежного элемента различны, деформация первого крепежного элемента и второго крепежного элемента различна, так что первый крепежный элемент и второй крепежный элемент изогнуты, а скользящая пластина приводится в движение для колебания. Отверстие пластины клапана перемещается относительно отверстия клапана, при этом первый крепежный элемент и второй крепежный элемент представляют собой обычные конструкции, такие как пластина или трос, которые могут реализовывать деформацию, такую как общий изгиб во время изменения температуры; в исходном состоянии отверстие пластины клапана и отверстие клапана совпадают, и после изменения температуры пластина клапана постепенно удаляется от отверстия клапана; в исходном состоянии пластина клапана и отверстие клапана расположены в шахматном порядке, после изменения температуры пластина клапана постепенно приближается к отверстию клапана; направление движения скользящей пластины в соответствии с положением и коэффициентом теплового расширения первого крепежного элемента и второго крепежного элемента, первый крепежный элемент установлен с левой стороны второго крепежного элемента, а коэффициент теплового расширения первого крепежного элемента меньше, чем коэффициент теплового расширения второго крепежного элемента, при снижении температуры усадка второго крепежного элемента больше, чем усадка первого крепежного элемента, и подвижная пластина отклоняется вправо.

В качестве примера, как показано на фиг. 1-6, крепежная пластина 21 и скользящая пластина 22 выполнены как одно целое с первым крепежным элементом 23 или вторым крепежным элементом 24.

В этом техническом решении крепежная пластина и скользящая пластина выполнены как одно целое с первым крепежным элементом посредством процесса, такого как штамповка, а затем два конца второго крепежного элемента прикреплены к соответствующим положениям крепежной пластины и скользящей пластины посредством обычного процесса сварки или каландрирования; крепежная пластина и скользящая пластина также могут быть выполнены как одно целое со вторым крепежным элементом, а первый крепежный элемент прикреплен посредством процесса, такого как сварка или каландрирование; клепальные отверстия расположены в крепежной пластине и шарнирно прикреплены к установочной площадке посредством обычных заклепок; крепежная пластина, скользящая пластина, первый крепежный элемент и второй крепежный элемент также могут быть обработаны и формованы отдельно и неподвижно соединены друг с другом посредством обычного процесса, такого как сварка или каландрирование.

Пример 3

В качестве примера, как показано на фиг. 7-10, пластина 2 клапана выполнена из терморасширяемого, термоусадочного материала, который чувствителен к температуре, при этом пластина прикреплена к установочной площадке 1 на одном конце от отверстия клапана.

В данной технической программе лист клапана выполнен из обычного сплава с высоким коэффициентом растяжения или нейлона и других материалов с высоким коэффициентом растяжения, при изменении температуры пластина клапана удлиняется или укорачивается, постепенно изменяется относительное положение отверстия пластины клапана и отверстия клапана или постепенно изменяется площадь пластины клапана, перекрывающей отверстия клапана, т.е. площадь поперечного сечения пропускаемой жидкости за счет постепенного изменения потока жидкости при изменении температуры и автоматической регулировки.

В качестве примера, как показано на фиг. 4-7, торцевая поверхность установочной площадки 1 снабжена канавкой, соответствующей пластине 2 клапана, и отверстие 11 клапана сообщается с канавкой.

В данном техническом решении торцевая поверхность установочной площадки снабжена вогнутой поясной канавкой, один конец вблизи наружного края установочной площадки соединен с клапанной пластиной заклепочными винтами, а другой конец соединен с клапанным отверстием, а направление деформации клапанной пластины ограничено канавкой, так что она может быть максимально выдвинута и втянута по длине канавки.

Пример 4

В качестве примера, как показано на фиг. 11-13, пластина 2 клапана шарнирно прикреплена к торцу установочной площадки 1, а ее конец, удаленный от отверстия 11 клапана, соединен с приводным устройством 3, которое управляет ее колебаниями.

В данном техническом решении клапанная пластина и установочная площадка выполнены из материалов с низким коэффициентом растяжения, а приводное устройство выполнено из материалов с высоким коэффициентом растяжения, чувствительных к высокой температуре, при изменении температуры приводное устройство приводит клапанную пластину в движение, изменяя площадь совпадения отверстия клапанной пластины и отверстия клапана или изменяя площадь отверстия клапана, блокируемую клапанной пластиной, то есть площадь поперечного сечения, через которую допускается прохождение текучей среды, постепенно изменяется, а расход текучей среды автоматически регулируется с изменением температуры.

В качестве примера, как показано на фиг. 8-10, приводное устройство представляет собой приводную пластину, выполненную из терморасширяемого, холодноусадочного материала, чувствительного к температуре, концы которого соответственно шарнирно прикреплены к пластине 2 клапана и установочной площадке 1.

В этом техническом решении приводная пластина выполнена из обычного материала с высоким коэффициентом растяжения, такого как сплав с высоким коэффициентом растяжения или нейлон. При изменении температуры приводная пластина удлиняется или укорачивается, и клапанная пластина поворачивается для изменения площади совпадения отверстия клапанной пластины и отверстия клапана или изменения площади отверстия клапана, блокируемого клапанной пластиной, то есть площади поперечного сечения, через которое текучей среде разрешено проходить, постепенно изменяется, а расход текучей среды автоматически регулируется с изменением температуры.

Пример 5

В качестве примера, как показано на фиг. 14-16, пластина 2 клапана представляет собой эластичную катушку, содержащую внутренний крепежный элемент 25 и внешний крепежный элемент 26 с различными коэффициентами теплового расширения и холодного сжатия, внутренний кольцевой конец пластины клапана расположен рядом с отверстием 11 клапана, а внешний кольцевой конец пластины клапана прикреплен к установочной площадке.

В данном техническом решении эластичная катушка выполнена из внутренних металлических листов и наружных металлических листов с различными коэффициентами теплового расширения и холодной усадки, а концы наружных металлических листов выступают на обоих концах соответственно внутренних металлических листов, образуя крепежные втулки и скользящие втулки, крепежный втулки и скользящие втулки также могут устанавливаться независимо, и неподвижно соединяться посредством обычной клепки и других способов с расположением на конце наружного кольца наружного металлического листа. Крепежная втулка прикреплена к торцу места установки, а скользящая втулка на конце внутреннего кольца наружного листового металла установлена близко к отверстию клапана. При изменении температуры из-за различного коэффициента термического расширения и холодной усадки внутреннего листового металла и наружного листового металла деформация внутреннего и наружного листового металла различна, так что упругая катушка усаживается или расправляется, область совпадения отверстия пластины клапана и отверстия клапана изменяется или скользящая втулка блокируется. Площадь клапанного отверстия, то есть площадь поперечного сечения, через которую проходит текучая среда, постепенно изменяется, и расход текучей среды автоматически регулируется с изменением температуры. Пластина клапана также может быть изготовлена из одного термочувствительного материала для термического расширения и сжатия. В процессе изменения температуры величина деформации мала по сравнению с величиной деформации двухслойного материала, то есть точность регулировки потока выше, что может использоваться в высокоточных случаях, таких как экспериментальное оборудование. Пластина клапана также может быть изготовлена из материалов с тремя или более различными коэффициентами теплового расширения и сжатия.

Пример 6

Как показано на фиг. 17-19, в отличие от примера 4, приводное устройство представляет собой эластичный валик и приводится в движение для соединения с одним концом клапанной пластины с помощью обычной конструкции, такой как соединительный стержень. Во время процесса сжатия или раскручивания эластичного валика клапанная пластина приводится в движение соединительным стержнем для качания вокруг точки заклепки клапанной пластины и установочной площадки, изменяя площадь совпадения отверстия клапанной пластины и отверстия клапана или изменяя площадь отверстия клапана, блокируемого скользящей пластиной, то есть площадь поперечного сечения, через которую может проходить текучая среда, постепенно изменяется, и расход текучей среды автоматически регулируется с изменением температуры.

Пример 7

В качестве примера, как показано на фиг. 20, поршень содержит корпус 4 поршня, один конец корпуса поршня 4 соединен резьбой или болтовым соединением или сваркой с регулирующим клапаном для регулирования температуры, как описано выше, в котором предусмотрен канал для потока, сообщающийся с отверстием 11 клапана; регулирующий клапан для регулирования температуры крепится на конце пружины с помощью болтов и т.п., а контактная поверхность между клапаном для регулирования температуры и корпусом поршня герметизируется обычными методами, такими как ступенчатая конструкция или уплотнительное кольцо, чтобы предотвратить утечку гидравлического масла из соединения между клапаном для регулирования температуры и корпусом поршня. Установочная площадка клапана для регулирования температуры также может быть интегрировано с корпусом поршня. Когда заслонка открыта, корпус поршня сжимает пружину, пространство на стороне, где расположена пружина, становится меньше, гидравлическое масло течет в сторону, обращенную от пружины, и нажимает на клапанную пластину, чтобы упруго деформировать клапанную пластину для обеспечения плавного потока гидравлического масла; при закрытии заслонки пружина высвобождает упругую потенциальную энергию, чтобы толкать поршень для сброса, и гидравлическое масло течет в сторону, где расположена пружина, сжимая клапанную пластину и прижимая ее к торцевой поверхности установочной площадки, тем самым герметизируя отверстие клапана и образуя односторонний проточный канал, а гидравлическое масло течет по обратному пути к заслонке; с понижением температуры внешней среды вязкость гидравлического масла постепенно увеличивается, пластина клапана деформируется, приводя отверстие пластины клапана относительно отверстия клапана в движение, отверстие пластины клапана и отверстие клапана постепенно перекрываются, то есть меняется площадь поперечного сечения, через которую может проходить жидкость, расход жидкости автоматически регулируется с изменением температуры, а расход возвращаемого через проточный канал масла уменьшается из-за увеличения вязкости гидравлического масла для обеспечения изменения скорости закрытия.

Пример 8

Устройство для закрытия заслонки, включающее поршень, как описано выше, которое может использоваться для обеспечения регулировки скорости закрытия заслонки даже в условиях экстремально низкой температуры или в районах с низкой температурой на севере, не влияя на использование при комнатной температуре и без регулировки человеком.

В целом, структура клапана для регулирования температуры проста, при изменении температуры происходит деформация пластины клапана, и относительное положение отверстия пластины клапана постепенно изменяется, постепенно закрывая отверстие клапана, или отверстие пластины клапана постепенно совпадает с отверстием клапана, то есть площадь поперечного сечения, через которое жидкость может проходить, постепенно изменяется, и расход жидкости автоматически регулируется с изменением температуры. Использование поршня для заслонки даже при экстремально низкой температуре или использовании в северных низкотемпературных районах может также обеспечить достаточную скорость закрытия, в то же время не требуя определенной температуры окружающей среды и регулировки со стороны человека.

Следует отметить, что относительные термины, такие как первый и второй и т. д., используются в настоящем документе только для отличия одного объекта или операции от другого объекта или операции и не обязательно требуют или подразумевают существование любых таких фактических отношений или порядка между такими объектами или операциями. Кроме того, термин «включает», «содержит» или любой другой его вариант предназначен для охвата неисключительного включения, так что процесс, способ, изделие или устройство, которое включает в себя ряд элементов, включает в себя не только такие элементы, но и другие, которые явно не перечислены или которые присущи такому процессу, способу, изделию или устройству. Без дальнейшего ограничения тот факт, что элемент определяется утверждением «включая ….», не исключает существования другого идентичного элемента в способе, методе, изделии или устройстве, включающем указанный элемент.

Вышеприведенное описание представляет собой только конкретный вариант осуществления настоящей заявки. Следует отметить, что для специалистов в данной области техники ряд улучшений и модификаций может быть выполнен без отступления от принципов настоящей заявки. Эти улучшения и модификации также следует рассматривать как объем защиты настоящей заявки.

Изобретение раскрывает регулирующий клапан для регулирования температуры и его применение. Регулирующий клапан содержит установочную площадку и пластину клапана, расположенную на торцевой поверхности установочной площадки. Клапанная пластина включает крепежную пластину, скользящую пластину, а также первый и второй крепежные элементы, соответственно соединенные между крепежной пластиной и скользящей пластиной, так что крепежная пластина прикреплена к торцевой поверхности крепежного гнезда. Коэффициент теплового расширения первого крепежного элемента больше или меньше коэффициента теплового расширения второго крепежного элемента. Установочная площадка имеет отверстие клапана. Отверстие клапана проходит через установочную площадку, а пластина клапана подвижно устанавливается относительно отверстия клапана на конце, близком к отверстию клапана, с возможностью скольжения относительно отверстия клапана при изменении температуры. При изменении температуры потока жидкости площадь поперечного сечения клапана постепенно изменяется, таким образом расход протекающей среды автоматически регулируется. 2 н. и 6 з.п. ф-лы, 20 ил.

1. Поршень, отличающийся тем, что содержит корпус, один конец которого снабжен клапаном для регулирования температуры, содержащим установочную площадку и пластину, расположенную на торцевой поверхности установочной площадки, причем клапанная пластина включает крепежную пластину, скользящую пластину, а также первый и второй крепежные элементы, соответственно соединенные между крепежной пластиной и скользящей пластиной, так что крепежная пластина прикреплена к торцевой поверхности крепежного гнезда, а коэффициент теплового расширения первого крепежного элемента больше или меньше коэффициента теплового расширения второго крепежного элемента, установочная площадка имеет отверстие клапана, которое проходит через установочную площадку, а пластина клапана подвижно устанавливается относительно отверстия клапана на конце, близком к отверстию клапана, с возможностью скольжения относительно отверстия клапана при изменении температуры, при этом проточный канал поршня сообщается с отверстием клапана.

2. Регулирующий клапан, отличающийся тем, что содержит установочную площадку и пластину клапана, расположенную на торцевой поверхности установочной площадки, причем клапанная пластина включает крепежную пластину, скользящую пластину, а также первый и второй крепежные элементы, соответственно соединенные между крепежной пластиной и скользящей пластиной, так что крепежная пластина прикреплена к торцевой поверхности крепежного гнезда, а коэффициент теплового расширения первого крепежного элемента больше или меньше коэффициента теплового расширения второго крепежного элемента, установочная площадка имеет отверстие клапана, отверстие клапана проходит через установочную площадку, а пластина клапана подвижно устанавливается относительно отверстия клапана на конце, близком к отверстию клапана, с возможностью скольжения относительно отверстия клапана при изменении температуры.

3. Регулирующий клапан по п. 2, отличающийся тем, что пластина клапана снабжена отверстием пластины клапана, соответствующим отверстию клапана.

4. Регулирующий клапан по п. 2, отличающийся тем, что пластина клапана выполнена из термочувствительного материала для термического расширения и сжатия и прикреплена к установочной площадке вдали от одного конца отверстия клапана.

5. Регулирующий клапан по п. 4, отличающийся тем, что торцевая поверхность установочной площадки снабжена канавкой, соответствующей пластине клапана, а отверстие клапана сообщено с канавкой.

6. Регулирующий клапан по п. 2, отличающийся тем, что пластина клапана шарнирно прикреплена к торцу установочной площадки, а ее конец в сторону от отверстия клапана соединен с приводным устройством для приведения его в движение.

7. Регулирующий клапан по п. 6, отличающийся тем, что приводное устройство представляет собой приводную пластину, выполненную из термочувствительного материала для термического расширения и сжатия, и оба конца приводной пластины соответственно шарнирно прикреплены к пластине клапана и установочной площадке.

8. Регулирующий клапан по п. 2, отличающийся тем, что пластина клапана представляет собой рулонную конструкцию и один ее конец прикреплен к установочной площадке.
