Стенд для испытаний фрезерных активных рабочих органов сельскохозяйственных машин Российский патент 2025 года по МПК G01N3/56 G01N3/58

Изобретение относится к лабораторным стендам для испытаний активных рабочих органов сельскохозяйственных машин.

Известен Круговой почвенный стенд, [Патент РФ № 2074592, МПК G01N 3/56, 2017], состоящий из каркаса, приводного механизма, уплотнительных катков, грузов, рыхлителей почвенной массы, резервуара воды с капельницей, кругового почвенного канала, приспособления с гнездом для установки испытуемого образца.

Недостатком известного стенда является невозможность проводить испытания на износ активных рабочих органов.

Для исследований энергоёмкости рабочих органов почвообрабатывающих машин применяют испытательные стенды типа почвенный канал. Почвенный канал работает следующим образом. Перед началом эксперимента тензометрическую тележку возвращают в исходное положение, исследуемый рабочий орган опускают в рабочее положение и освобождают фиксаторы. При включении тяги тензометрическая тележка перемещается по направляющим и в процессе эксперимента снимается тяговое усилие.

Известна экспериментальная тележка для испытательного стенда, принятая за прототип [Патент РФ № 72596, МПК A01B 15/00, 1992], включающий раму с опорными колесами, электродвигатель, редуктор, соединительную упругую муфту и фрезерные рабочие органы. Есть конический редуктор с соединительной упругой муфтой, коробка перемены передач, цепные передачи и центрально расположенный редуктор с фрезерными рабочими органами. На раме жестко установлен вал, на котором жестко закреплен маховичный аккумулятор кинетической энергии, ось вращения которого совпадает с осью качания редуктора фрезерных рабочих органов. Привод маховичного аккумулятора кинетической энергии через цепную передачу соединен с приводом фрезерных рабочих органов.

Недостатком известного корпуса плуга является отсутствие возможностей для проведения исследований на износ и более гибкого выбора скорости для работы фрезерного агрегата.

Технической задачей изобретения является возможность проведения испытаний абразивной износостойкость для активных рабочих органов.

Технический результат заключается в расширении функциональных возможностей испытательного стенда.

Поставленная задача достигается тем, стенд для испытаний активных рабочих органов, включающий раму с опорными колесами, электродвигатель, редуктор, соединительную упругую муфту и фрезерные рабочие органы, согласно изобретению, снабжен частотным преобразователем оборотов электродвигателя, дополнительной треугольной рамой, жестко закрепленной на основной при помощи крепежной рамки, при этом крепежная рамка выполнена с возможностью демонтажа, а электродвигатель, редуктор, соединительная упругая муфта и фрезерные рабочие органы размещены на треугольной раме.

Изобретение поясняется чертежами.

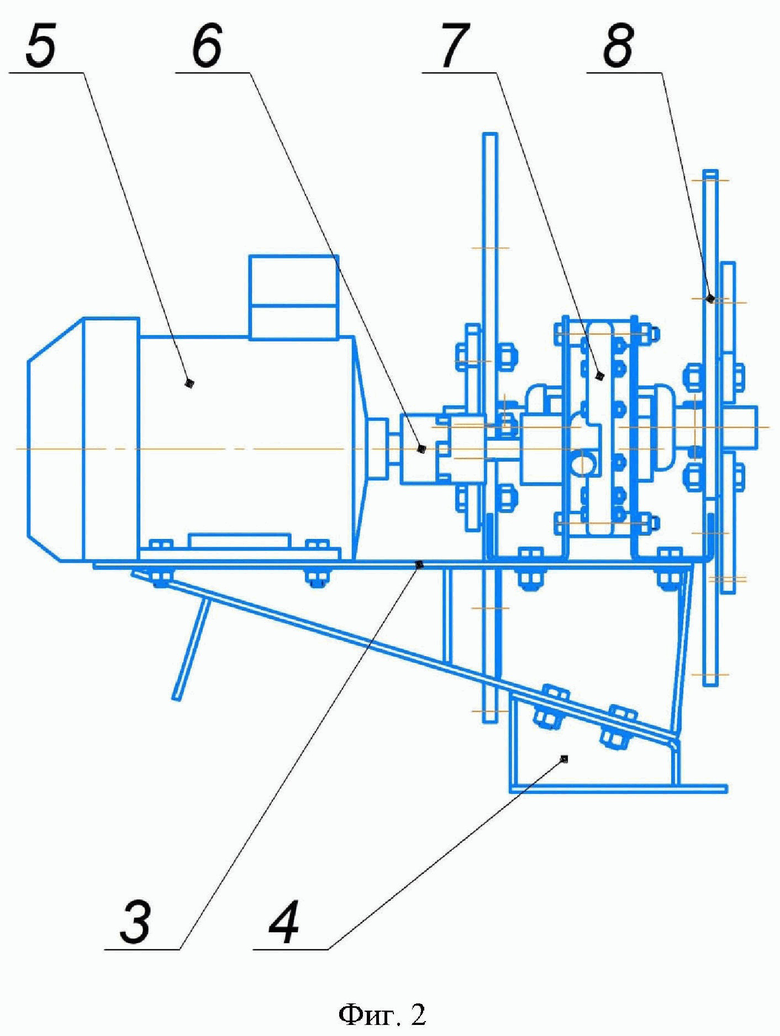

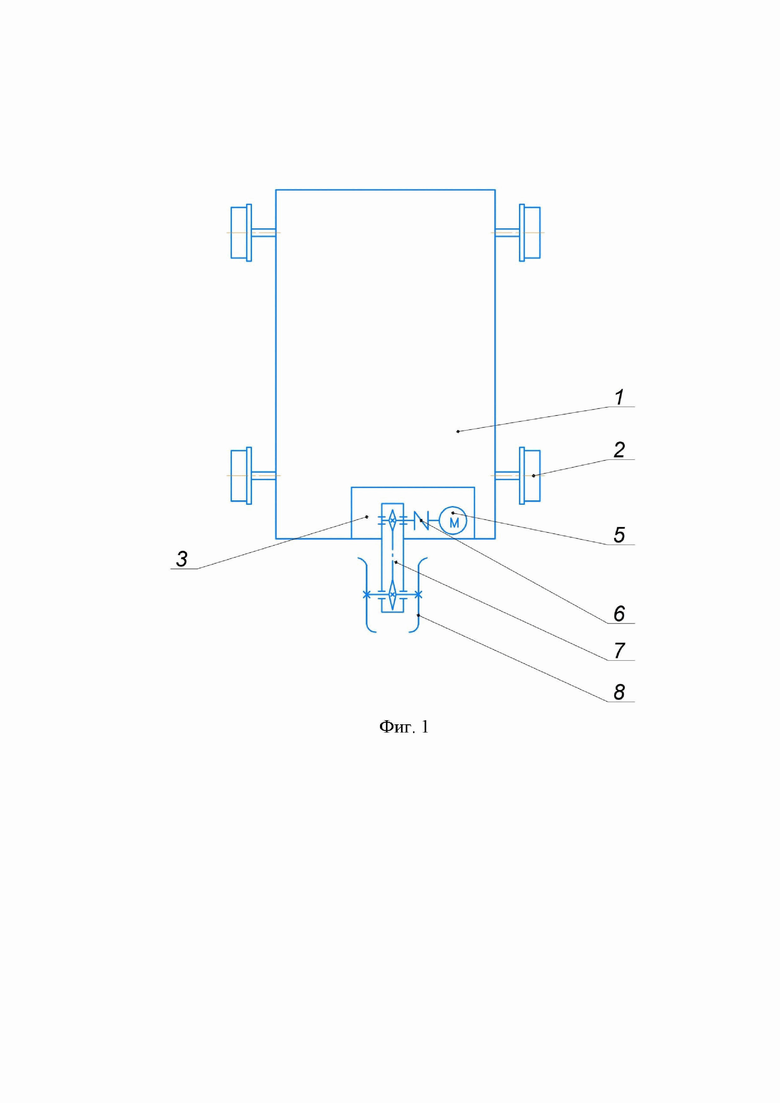

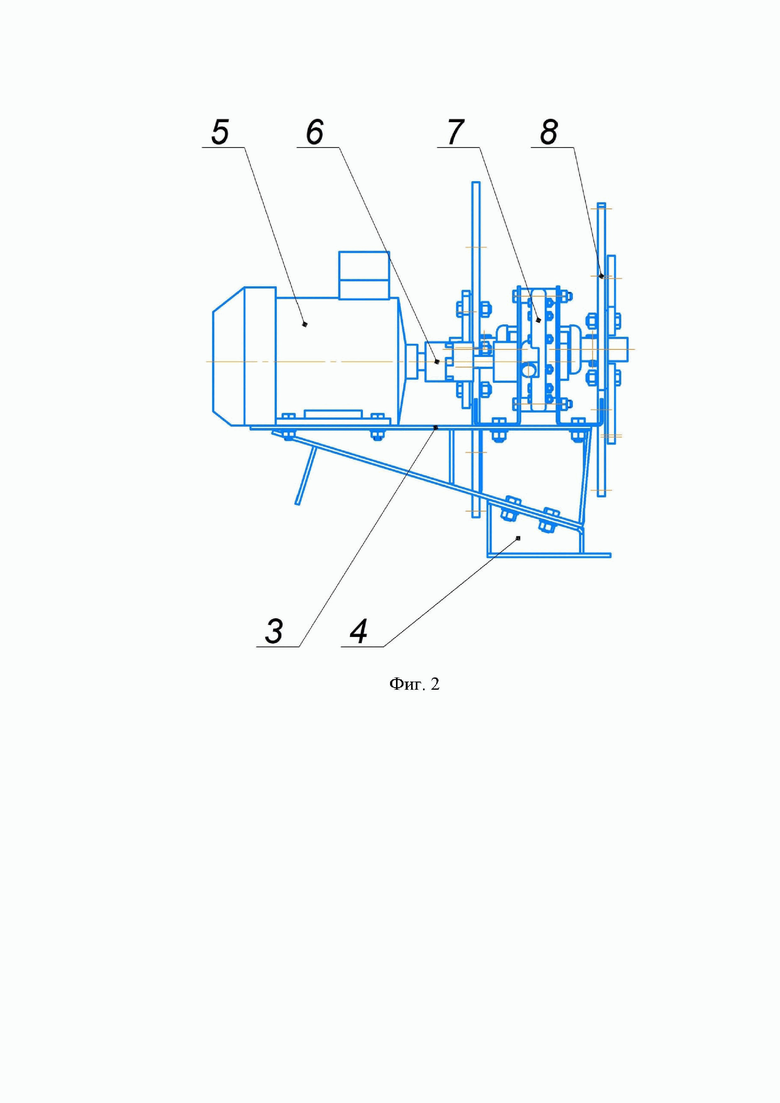

На фиг. 1 представлен стенд в виде тензометрической тележки, вид сверху; на фиг. 2 - представлен стенд для испытаний активных рабочих органов, вид сверху.

Стенд для испытания активных рабочих органов содержит основную раму 1 с опорными колесами 2, треугольную дополнительную раму 3, жестко закрепленную на основной 1 при помощи крепежной рамки 4, установленной с возможностью демонтажа. На дополнительной раме 3 установлен электродвигатель 5, связанный соединительной упругой муфтой 6 с редуктором 7, на выходном валу которого закреплены фрезерные рабочие органы 8.

Для регулировки скорости электродвигателя 5 используется частотный преобразователь (на фиг. не показан), который обеспечивает гибкое ее изменение в широком диапазоне.

Дополнительная рама 3 установлена на основной раме 1 через крепежную рамку 4 с возможностью демонтажа вместе с закрепленным на ней оборудованием.

Устройство работает следующим образом.

Пример 1. Определение тягового усилия на стенде.

Перед началом испытаний на дополнительную раму 3 устанавливают крепежную рамку 4, которую закрепляют на основной раме 1. Включают электродвигатель 5 и при помощи частотного преобразователя настраивают его скорость для испытаний фрезерных рабочих органов 8.

В процессе испытаний фрезерный рабочий орган 8 погружается в почву и стенд начинает движение. В процессе его перемещения замеряют тяговое усилие, действующее на стенд.

Пример 2. Испытание на износ на круговом почвенном стенде.

Дополнительную раму 3 вместе с оборудованием закрепляют на круговом стенде.

Перед началом испытаний включают электродвигатель 5 и при помощи частотного преобразователя настраивают его скорость для испытаний фрезерных рабочих органов 8.

В процессе испытаний фрезерные рабочие органы 8 работают в абразивной среде и изнашиваются. Эталонные и экспериментальные фрезерные рабочие органы находятся в одинаковых условиях, что позволяет проводить сравнительный анализ износа.

Использование стенда позволит расширить функциональные возможности испытательного стенда, обеспечить гибкое изменение скорости в широком диапазоне.

Изобретение относится к лабораторным стендам для испытаний активных рабочих органов сельскохозяйственных машин. Стенд включает основную раму с опорными колесами, электродвигатель, редуктор, соединительную упругую муфту и фрезерные рабочие органы. Стенд снабжен частотным преобразователем оборотов электродвигателя, дополнительной треугольной рамой, жестко закрепленной на основной при помощи крепежной рамки, при этом крепежная рамка выполнена с возможностью демонтажа, а электродвигатель, редуктор, соединительная упругая муфта и фрезерные рабочие органы размещены на треугольной раме. Технический результат: расширение функциональных возможностей испытательного стенда. 2 ил.

Стенд для испытаний фрезерных активных рабочих органов сельскохозяйственных машин, включающий основную раму с опорными колесами, электродвигатель, редуктор, соединительную упругую муфту и фрезерные рабочие органы, отличающийся тем, что он снабжен частотным преобразователем оборотов электродвигателя, дополнительной треугольной рамой, жестко закрепленной на основной при помощи крепежной рамки, при этом крепежная рамка выполнена с возможностью демонтажа, а электродвигатель, редуктор, соединительная упругая муфта и фрезерные рабочие органы размещены на треугольной раме.
