СПИРОГРАФ Российский патент 2025 года по МПК B43L9/00 B43L11/08 B43L13/00

Область техники

Изобретение относится к легкой промышленности, а именно к инструментам для рисования узоров и геометрических фигур, в частности, к спирографу.

Спирограф представляет собой основу-рамку прямоугольной, круглой или любой другой формы с одним или несколькими отверстиями, разного диаметра, с зубчатыми краями на внутренней окружности, в которой могут быть установлены несколько зубчатых колец и/или диск с отверстиями для стержня карандаша или ручки, с возможностью их вращения по внутренней окружности.

Спирограф предназначен для рисования различных геометрических узоров, что способствует развитию моторики, воображения, пространственного и логического мышления у детей.

Уровень техники

В повседневной жизни большинство людей имеют ведущую руку, которую они используют для большинства повседневных задач.

Однако, несмотря на традиционные предпочтения, существует возможность развивать амбидекстрию - способность использовать обе руки одинаково эффективно.

Тренировка амбидекстрии осуществляется деятельностью, при которой возможно задействовать точные движения и мелкую моторику обоих рук пользователя, в частности рисование узоров в спирографе.

Кроме того, тренировка амбидекстрии может стимулировать развитие межполушарных связей в мозгу. При использовании обеих рук мозг пользователя вынужден активно взаимодействовать с обеими половинами мозга, укрепляя связи между ними. Это может улучшить когнитивный потенциал пользователя, повысив уровень внимания, концентрации и творческого мышления.

Из уровня техники известен источник информации CH 470981 А, опубл. 15.04.1969, в котором раскрывается инструмент для рисования изогнутых или смешанных линий, включающий в себя основной элемент, состоящий из неподвижного основания квадратной формы шарнирно соединенное с фиксирующим окном, а также три вторичных пластиковых зубчатых кольца и снабжены периферийными желобами выступающими вниз, каждое зубчатое кольцо также снабжено множеством отверстий, причем диаметры отверстий уменьшаются при переходе от верхней поверхности к нижней поверхности кольца.

Основным недостатком данного технического решения является то, что процесс нанесения рисунка неудобен, поскольку периодически происходит его прерывание.

В основном указанное выше прерывание связано с тем, что зубчатые кольца, которые могут иметь разный диаметр и использоваться в процессе рисования плохо цепляются за корпус рамки и вылетают за ее пределы, что приводит к плохому качеству как самого процесса использования спирографа.

Данное прерывание имеет физическое объяснение, так во время использования известного технического решения, а именно когда пишущий предмет вставлен в отверстие зубчатого диска или зубчатого кольца, по мере их вращения, в зависимости от используемого элемента, а следовательно и на зубчатое кольцо, которое используется для уменьшения диаметра корпуса спирографа или его рамки действует определенная сила в продольном направлении, при этом передвижение диска или зубчатого кольца ограничена корпусом рамки и возможно только в пределах их внутреннего периметра.

При этом на зубчатый диск или зубчатое кольцо не действует поперечная сила, которая прижимала бы их к поверхности листа, так как воздействие происходит за счет пишущего предмета, который своим пишущим концом сам опирается на лист.

Кроме того, такая поперечная сила бы увеличивала силу трения между поверхностью диска или кольца и листом, на котором осуществляется написание узора, что замедляло бы процесс работы со спирографом его.

Стоит отметить, что при этом указанная выше продольная сила имея маленькую площадь контакта с корпусом рамки (взаимодействие за счет зубчатых поверхностей, которые имеют меньшие размеры (толщина) по сравнению с другими линейными размерами (длина)) стремиться изменить вектор приложения силы из продольного перемещения в поперечное, что проводит к выходу диска или кольца за периметр рамки спирографа, в зависимости от использования.

Данное обстоятельство осуществимо, поскольку поперечное перемещения зубчатого диска или зубчатого кольца возможно только вверх за пределы корпуса рамки, так как вниз в поперечном направление расположена плоскость, на которой размещен спирограф.

При этом вылет самого диска по сравнению с зубчатым кольцом менее вероятен, так как на него действует хоть какая малая поперечная сила от пишущего предмета, которая его прижимает, а на кольцо такой силы нет.

Таким образом, с учетом выше изложенного такого рода спирографам, имеющим в рамке дополнительные кольца для уменьшения как внутреннего диаметра отверстия для диска, так и непосредственно самих колец, в качестве элемента создания узоров, если на кольцах дополнительно выполнены отверстия для пишущего предмета, имеют указанный выше недостаток, поскольку зубчатые кольца используемые для уменьшения внутреннего диаметра корпуса рамки не закреплены относительно него, а при использовании нескольких колец одновременно, еще больше дают данной системе дисбаланс, что приводит к их вылету за пределы корпуса рамки.

Кроме того, в данном техническом решение отсутствует возможность тренировки для двух рук одновременно, то есть отсутствует возможность тренировки амбидекстрии, так как в нем используется только одно отверстие для рисования узоров.

Из уровня техники также известен источник информации, представленный в сети Интернет: сайт https://fd52.ru/goods/Spirograf-Fantaziya-2#show_tab_2, найдено [15.08.2024] на котором представлен спирограф фантазия, содержащий корпус с выполненными в нем отверстиями разного диаметра, внутренняя периферия которых имеет зубчатую поверхность, при этом данный набор, дополнен кольцами разного диаметра, имеющих наружную и внутреннюю периферии с зубчатыми поверхностями, а также диск.

Недостатком данного технического решения является также неудобство процесса нанесения рисунка, вызванное низким уровнем устойчивости зубчатых колец внутри фиксирующей рамки, поскольку фиксирующая рамка не удерживает зубчатые кольца, что приводит к выходу зубчатых колец за пределы корпуса спирографа.

Помимо недостатков, указанных выше, стоит отметить, что в подобных конструктивных выполнениях на местах частого черчения узора, при тонкой бумаге, часто возникают дырки, через которые, если не заметить сразу, можно поцарапать или иным образом испортить стол, поскольку отсутствует основание спирографа, на котором может располагаться лист бумаги.

Из уровня техники известен источник информации в котором представленный в сети Интернет: сайт fittps://goo.su/rs6G найдено [15.08.2024] на котором представлена межполушарная доска для детей, спирограф для рисования, содержащий деревянную рамку, выполненную с возможностью рисовать одновременно двумя руками, а также зубчатые диски с множеством отверстий.

Однако, данное техническое решение обладает рядом недостатков, а именно: процесс нанесения рисунка одновременно двумя руками трудоемок и неудобен, поскольку периодически происходит прерывание процесса рисования, так как диски и деревянная рамка имеют в достаточной мере малые толщины, а кроме того их числовые параметры одинаковы по отношению друг к другу, что обеспечивает их плохое зацепление, в следствии чего диски вылетают за пределы деревянной рамки, что приводит к плохому качеству тренировки амбидекстрии.

Также данное техническое решение обладает достаточным малым весом, чтобы удерживать картинку (лист бумаги), в связи с чем надо сильно давить на пишущий предмет руками для того, чтобы игра не двигалась и еще более шестеренки не вылетали, то есть повышенное давление руками на пишущий предмет приводит к тому, что процесс подготовки рук к письму попросту не оказывает положительного эффекта, то есть подготовка рук к письму не осуществляется поскольку теряется (не приобретается) навык движения руки, так как мышцы перегружены давлением на пишущий предмет.

Кроме того, как и в аналогичных технических решениях, указанных выше, отсутствует фиксация зубчатых колец, выполненных с разным диаметром и имеющих возможность располагаться друг в друге, что также приводит при их использовании в спирографе к их выходу за пределы корпуса спирографа.

Таким образом, к основным недостатками известного уровня техника следует отнести отсутствие возможности фиксации зубчатых колец относительно корпуса спирографа, а также относительно друг друга одновременно в двух плоскостях, а именно не только в продольной плоскости спирографа, в которой расположение колец и их фиксация осуществляется за счет действия сил от вращающегося диска при использовании на внутреннюю окружность корпуса спирографа и зубчатых колец, но и в поперечном направлении, так как в данном направлении какая-либо фиксация отсутствует.

Раскрытие сущности

Задача, решаемая заявляемым изобретением, заключается в создании конструкции спирографа с зубчатыми кольцами с устраненными недостатками известного уровня техники.

Основным техническим результатом, обеспечиваемым заявляемым изобретением, является создании спирографа с зубчатым кольцом или с зубчатыми кольцами, который имел возможность фиксации зубчатых колец относительно корпуса спирографа, а также их фиксация относительно друг друга при их расположении друг в друге.

Дополнительным техническим результатом является возможность использовать спирограф для развития навыков амбидекстрии.

Указанный технический результат обеспечивается выполнением спирографа, содержащего по меньшей мере один корпус, выполненный в виде рамки, с внутренним вырезом, внутренняя периферия которого имеет зубья, выполненные с возможностью зацепления с зубьями, выполненными на внешней периферии зубчатого кольца или диска, по меньшей мере одного зубчатого кольца, внешняя и внутренняя периферия которого выполнена с зубьями, и диска с внешней периферией выполненной с зубьями, при этом на диске и/или на зубчатом кольце выполнены отверстия для пишущего предмета, при этом по краям каждой лицевой поверхности рамки и по меньшей мере одного зубчатого кольца, расположены по меньшей мере по три фиксирующих элемента, каждый из которых выступает в область внутренней периферии соответствующей лицевой поверхности рамки или по меньшей мере одного зубчатого кольца.

В частности, на корпусе дополнительно закреплено основание.

В частности, основание закреплено на корпусе, при помощи пазогребневого соединения.

В частности, основание закреплено на корпусе шарнирно.

В частности, внешняя часть основания имеет элемент или элементы, обеспечивающие повышение сил трения между ним и поверхностью расположения спирографа.

В частности, корпуса спирографа соединены между собой.

В частности, корпуса спирографа соединены между собой шарнирно.

В частности, корпуса спирографа соединены между собой крючком.

В частности, корпуса спирографа соединены между собой пазогребневым соединением.

В частности, толщина диска составляет 2/3 от толщины внутренней периферии корпус-рамки или зубчатого кольца или зубчатых колец.

В частности, по краям корпуса и/или основания выполнены выемки или выступы зацепа.

В частности, по краям корпуса и/или основания выполнены элементы фиксации корпусов.

В частности, элементы фиксации корпусов выполнены в виде магнитов.

Новым в заявляемом техническом решении является расположение по краям каждой лицевой поверхности рамки и по меньшей мере одного зубчатого кольца, а также по меньшей мере трех фиксирующих элемента, каждый из которых выступает в область внутренней периферии соответствующей лицевой поверхности рамки и по меньшей мере одного зубчатого кольца.

Такое выполнение обеспечивает фиксацию зубчатых колец, одного или нескольких, расположенных друг в друге относительно элемента внутренней периферии, в котором они располагаются.

Так фиксирующие элементы, расположенные на лицевой плоскости рамки будут фиксировать зубчатое кольцо, расположенное во внутренней периферии рамки, и так далее, то есть следующее зубчатое кольцо будет фиксироваться относительно зубчатого кольца, зафиксированного в рамке.

Расположение фиксирующих элементов на лицевой плоскости, обеспечивает фиксацию во время процесса использования спирографа, так как тыльная сторона при этом находится на листе бумаги и на жесткой поверхности, на которой осуществляется действие процесса, то есть ограничена ею, например, в качестве такой поверхности может выступать стол.

Кроме того, наличие основания закрепленного на корпусе спирографа может служит таким ограничителем и для тыльной стороны.

Основание может крепится к корпусу разными способами, например, при помощи пазогребневого соединения, а также соединениями, обеспечивающими его подвижность относительно корпуса.

Так выполнение основания с возможностью шарнирного закрепления на корпусе, помимо указанного выше эффекта, обеспечивает также функцию крышки, которая, например, при использовании двух корпусов, также соединенных между собой шарнирно, служит для сохранности спирографа.

Наличие по меньшей мере трех фиксирующих элементов, обеспечивает необходимую достаточную фиксацию зубчатых колец, поскольку при одном или двух фиксаторах, фиксация недостаточна, так как внутренняя периферия имеет угол охвата в 360 градусов и таким количеством (один или два) не будет обеспечиваться достаточное фиксирование для исключения поперечного перемещения может зависеть и от других факторов, например, размеров фиксирующих элементов, выступающих во внутреннюю периферию, что вносит необходимость в дополнительном техническом эффекте необходимом для обеспечения заявляемого технического результата.

При трех фиксаторах и более фиксация обеспечивается именно за счет числа данных элементов, для специалиста очевидно их расположение с выступом в сегменты внутренней периферии с интервалом 120 градусов, для большего количества фиксирующих элементов показатель интервала расположения элементов снижается в соответствие с их количеством.

Стоит отметить, что фиксирующие элементы могут быть закреплены на соответствующих лицевых поверхностях корпус-рамки или зубчатого кольца или колец разными способами, например, приклеены, прикручен, вбит и пр. также может быть использовано пазогребневое соединение.

Кроме того, возможно выполнение фиксирующих элементов за одно целое с корпус-рамкой или зубчатым кольцом, например, в процессе изготовления.

Для варианта выполнения спирографа с двумя корпусами обеспечивается возможность одновременной тренировки двух рук, то есть заявляемым техническим решением достигается возможность развития навыков амбидекстрии у пользователя.

При большем количестве корпусов, заявляемое техническое решение может быть использовано группой пользователей или для повышения скорости, объемов рисования или творчества.

Кроме того, такая вариантность корпусов обеспечивает возможность для разных рук использовать не только разные по диаметру диски или разные отверстия, но также использовать разный диаметр колец, что еще больше повышает вариативность работы двумя руками одновременно, как по габаритам движения, так и направленности движения рук.

Еще одним немаловажным аспектом заявляемого технического решения является выполнение толщины диска, составляющей 2/3 от толщины внутренней периферии рамки или аналогичной периферии зубчатого кольца или зубчатых колец, что дает возможность движения диска в поперечном направление без его выхода за периметр.

Уменьшение толщины диска на 1/3 от толщины зубчатых колец или корпуса, обеспечивает компенсацию силы, действующей в поперечном направление на диск, за счет его люфта в данных пределах, а именно 1/3 толщины внутренней периферии, по которой передвигается диск.

Помимо этого, использование зубчатых колец дает возможность подбора необходимого размера узора, путем компенсации размеров (ее уменьшения) внутренней периферии корпуса рамки.

Кроме того, как вариант на поверхности корпуса и основания выполнены выступы или выемки зацепа, например, по торцу основания может быть сделан выступ зацепа, или со стороны внешнего угла, между основанием и рамкой, обеспечивающие более легкое поднятие корпус -рамки, т.к. корпус-рамки и основанием могут быть прочно сцеплены, магнитным взаимодействием элементов (элементы фиксации корпусов).

Краткое описание чертежей

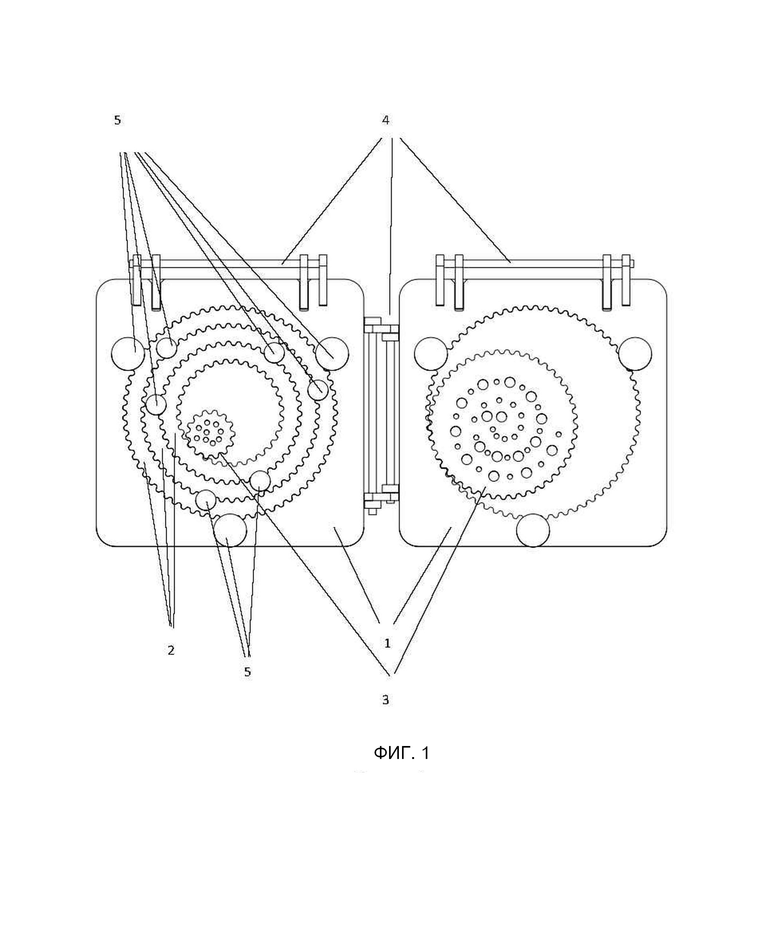

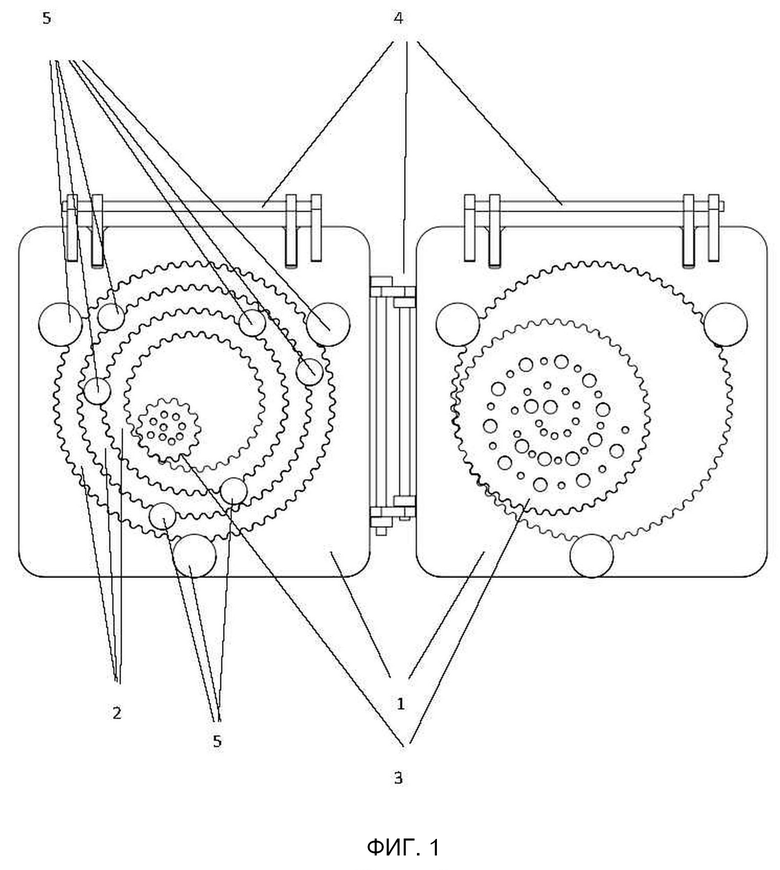

На фиг. 1 показан вариант исполнения заявляемого спирографа, вид с лицевой стороны.

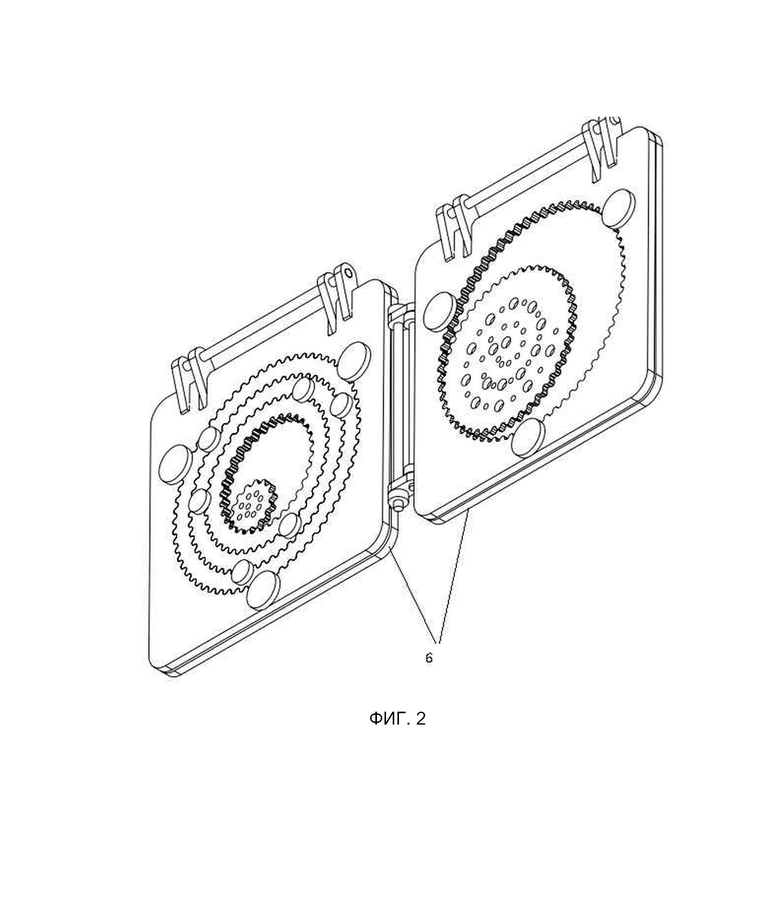

На фиг. 2 показан вариант исполнения заявляемого спирографа, вид в изометрии

На фигурах обозначено: 1 - корпус с рамой; 2 - зубчатое кольцо; 3 - зубчатый диск; 4 - шарнирное соединение; 5 - фиксирующий элемент; 6 - основание.

Осуществление изобретение

На фигуре 1 представлен вариант исполнения, заявляемого спирографа с двумя корпусами-рамками (1) соединенных шарнирно (4), при этом каждый корпус-рамка (1) имеет основание (6) (фигура 2), закрепленную на нем посредством шарнирного соединения (4), а также в одном корпусе установлен (зафиксирован) набор зубчатых колец (2) (друг в друге) и диск (3), а во втором корпусе (1) установлен только диск (3).

Кроме того, в данном варианте выполнения, корпус, выполнен в виде рамки, с внутренним вырезом имеющего форму круга.

Однако, стоит отметить, что форма выреза может быть любая, так как, по сути, от ее изменения меняется только узор.

Такой вариант показывает по мимо достижения заявляемого технического результата, также и достижение дополнительного результата.

Также стоит отметить, что в любом случае, как указывалось выше вариабельность сочетаний, входящих в набор элементов, а именно размера рамки, числа и размеров зубчатых колец, а также размеров дисков и их сочетание в каждом из отдельных вариантов может меняться.

Однако, данные варианты не являются предметом данного заявляемого изобретения.

Кроме того, представленные в независимом пункте формулы заявляемого изобретения объем правовой охраны, раскрывает возможные варианты количественного выполнения спирографа в зависимости от изменения числовых параметров габаритов, как самого корпуса спирографа, так и внутреннего выреза, выполненного в форме круга, а отдельных элементов, а именно зубчатого кольца или зубчатых колец и диска.

От числа указанных выше элементов суть заявляемого технического решения не измениться, поскольку приведет только к увеличению числа фиксирующих элементов, на дополнительных элементах - зубчатых кольцах.

В виду вышеизложенного для исключения повторения однотипных примеров, которые будут отличаться только указанием дополнительного элемента, зубчатого кольца и расположенных на нем фиксирующих элементов, такие примеры не были представлены в рамках данной заявки, а были обеспечены одним примером и пояснениями к нему в части возможных вариантов исполнения.

Каждый корпус (1) выполнен из твердого материала, которые соединены шарнирным соединением.

Однако, стоит отметить, что возможны и другие варианты соединения, например, крючком, при таком соединении корпуса имеют большую подвижность.

Также возможны соединение корпусов при помощи пазогребневого соединения, когда корпуса на соответствующих поверхностях имеют паз или гребень, которые вставляются друг в друга, тем самым соединяя их.

Такое соединение исключает какую-либо подвижность корпусов относительно друг друга.

Выполнение корпуса из двух складных частей обеспечивает возможность компактного хранения элементов спирографа внутри сложенного спирографа, его транспортировку, а также защиту от любых повреждений зубчатого диска и зубчатого кольца, что, в частности, позволяет продлить срок их эксплуатации.

На каждой лицевой поверхности корпуса рамки, зубчатых колец, по краям, в области внутренней периферии, расположены по три фиксирующих элемента (5) частично выступающих в область внутренней периферии соответствующей лицевой поверхности корпуса рамки (1) и каждого из зубчатых колец (2), расположенных друг в друге.

При таком выполнении очевидным является возможность на последнем зубчатом кольце, имеющем самый малый диаметр не выполнять фиксирующих элементом, так они уже ничего не будут фиксировать.

Такое выполнение обеспечивает фиксация зубчатых колец в одной плоскости с корпусом спирографа.

Зубчатый диск (3) выполнен из твердого материала. В комплекте со спирографом может быть несколько зубчатых дисков (3) разного диаметра, также разной формы. Зубчатый диск (3) выполнен плоской дискообразной формы.

По внешнему периметру зубчатого диска (3) расположены множество зубьев. Зубчатый диск (3) имеет несколько отверстий, предпочтительно расположенных по линии, спирали, выполненных с возможностью вмещения пишущего конца ручки, карандаша, фломастера или стилуса, если, например в качестве листа используется бумага с нанесенным защитным покрытием и стилус его стирает или любом другом виде покрытия на котором может быть применен стилус (Латинское stylus - палочка для письма произошло от греческого stylos - заостренная палка. Универсальный дополнительный практический толковый словарь. И. Мостицкий. 2005-2012.).

Таким образом, зубчатый диск (3) выполнен с возможностью перемещения внутри зубчатого кольца (2) при движении пишущего конца ручки, карандаша или фломастера и приведения при этом в движение не только зубчатого диска, но и зубчатого кольца.

Кроме того, вместо диска могут использоваться и зубчатые кольца с аналогичными отверстиями (не показаны на чертежах).

На корпусах и/или основаниях могут быть выполнены элементы фиксации корпусов, например, выполненные в виде магнитов.

Таким образом корпус, выполненный в виде рамки, хорошо держится и не открывается при транспортировке, а также служит дополнительным фиксатором для бумаги во время игры, бумага не двигается, так как корпус-рамка и основание прочно сцеплены.

Помимо указанного выше элементы фиксации корпусов используются также и для фиксации корпусов в сложенном состоянии.

Также с внешней стороны основание имеет элемент или элементы, который повышает силу трения между поверхностью на которой расположен спирограф и основанием во время игры, чтобы спирограф не двигался.

Кроме того, по краям корпуса и/или основания выполнены выемки или выступы зацепа, которые используются для удобства открывания спирографа, а именно за такую выемку удобно подцепиться пользователю, чтобы открыть корпус-рамку относительно основания (не показаны на чертежах).

Устройство работает следующим образом.

Необходимо поставить на ровную поверхность спирограф. Открыть складывающийся корпус, разложив на две части, в каждой из частей поднять либо основание, либо корпус-рамку, в зависимости от расположения спирографа. Далее необходимо зафиксировать лист бумаги на ровной поверхности неподвижного основания. Поверх листа бумаги опускается корпус-рамка устанавливается в ее внутреннюю периферию или зубчатое кольцо и/или набором колец и/или диском, которые вставляются так, чтобы они соединились с внутренними зубьями корпуса-рамки.

Далее в любое из отверстий, расположенных на диске или кольцах необходимо поместить пишущий предмет, например, карандаш, ручку или фломастер и начинать совершать плавные вращательные движения. Через несколько оборотов спиралевидного орнамента узор замкнется в начальной точке. Данный процесс совершается сразу двумя руками пользователя. Рисовать можно как синхронно, так и в разные стороны, выбирать как одинаковые кольца, так и разные по диаметру в каждую из сторон спирографа. По окончанию процесса нанесения рисунка, можно собрать все зубчатые диски и кольца, и поместить по возможности внутрь корпуса и закрыть, для дальнейшего безопасного хранения или перемещения.

Таким образом, конструктивное выполнение заявляемого изобретения, а именно спирографа обеспечивает возможность фиксации зубчатых колец относительно корпуса спирографа, а также их фиксация относительно друг друга при их расположении друг в друге, а кроме того, дополнительно возможность использовать спирограф для развития навыков амбидекстрии.

Изобретение относится к легкой промышленности, а именно к инструментам для рисования узоров и геометрических фигур, в частности к спирографу. Спирограф содержит по меньшей мере один корпус, выполненный в виде рамки, с внутренним вырезом, внутренняя периферия которого имеет зубья, выполненные с возможностью зацепления с зубьями, выполненными на внешней периферии зубчатого кольца или диска, по меньшей мере одно зубчатое кольцо, внешняя и внутренняя периферия которого выполнена с зубьями, и диск с внешней периферией, выполненной с зубьями. Зубья, выполненные на диске, выполнены с возможностью зацепления с зубьями, выполненными на внутренней периферии зубчатого кольца. На диске и/или на зубчатом кольце выполнены отверстия для пишущего предмета. По краям каждой лицевой поверхности рамки и по меньшей мере одного зубчатого кольца расположены по меньшей мере по три фиксирующих элемента, каждый из которых выступает в область внутренней периферии соответствующей лицевой поверхности рамки или по меньшей мере одного зубчатого кольца. Технический результат направлен на обеспечение возможности фиксации зубчатых колец относительно корпуса спирографа, а также их фиксации относительно друг друга при их расположении друг в друге. 12 з.п. ф-лы, 2 ил.

1. Спирограф, содержащий по меньшей мере один корпус, выполненный в виде рамки, с внутренним вырезом, внутренняя периферия которого имеет зубья, выполненные с возможностью зацепления с зубьями, выполненными на внешней периферии зубчатого кольца или диска, по меньшей мере одно зубчатое кольцо, внешняя и внутренняя периферия которого выполнена с зубьями, и диск,с внешней периферией, выполненной с зубьями, причем зубья, выполненные на диске, выполнены с возможностью зацепления с зубьями, выполненными на внутренней периферии зубчатого кольца, при этом на диске и/или на зубчатом кольце выполнены отверстия для пишущего предмета, отличающийся тем, что по краям каждой лицевой поверхности рамки и по меньшей мере одного зубчатого кольца расположены по меньшей мере по три фиксирующих элемента, каждый из которых выступает в область внутренней периферии соответствующей лицевой поверхности рамки или по меньшей мере одного зубчатого кольца.

2. Спирограф по п.1, отличающийся тем, что на корпусе дополнительно закреплено основание.

3. Спирограф по п.2, отличающийся тем, что основание закреплено на корпусе при помощи паз гребневого соединения.

4. Спирограф по п.2, отличающийся тем, что основание закреплено на корпусе шарнирно.

5. Спирограф по п.2, отличающийся тем, что внешняя часть основания имеет элемент или элементы, обеспечивающие повышение сил трения между ним и поверхностью расположения спирографа.

6. Спирограф по п. 1 или 2, отличающийся тем, что корпуса спирографа соединены между собой.

7. Спирограф по п.6, отличающийся тем, что корпуса спирографа соединены между собой шарнирно.

8. Спирограф по п.6, отличающийся тем, что корпуса спирографа соединены между собой крючком.

9. Спирограф по п.6, отличающийся тем, что корпуса спирографа соединены между собой пазогребневым соединением.

10. Спирограф по п.1, отличающийся тем, что толщина диска составляет 2/3 от толщины внутренней периферии корпуса-рамки, или зубчатого кольца, или зубчатых колец.

11. Спирограф по п.1, отличающийся тем, что по краям корпуса и/или основания выполнены выемки или выступы зацепа.

12. Спирограф по п.1, отличающийся тем, что по краям корпуса и/или основания выполнены элементы фиксации корпусов.

13. Спирограф по п.12, отличающийся тем, что элементы фиксации корпусов выполнены в виде магнитов.
