ПРОФИЛЬ ДЛЯ СВЕТОДИОДНОЙ ЛЕНТЫ И СВЕТОВАЯ ЛИНИЯ Российский патент 2025 года по МПК F21S4/24

Область техники, к которой относится изобретение

Изобретение относится к непереносным осветительным устройствам с источниками света, удерживаемыми внутри удлиненных опор, и представляет собой конструкционный профиль, предназначенный для установки светодиодной ленты, и световую линию, включающую конструкционный профиль, предназначенный для установки светодиодной ленты.

Уровень техники

Из уровня техники известны самонесущие потолочные профили (например CN 212295283U, опубл. 05.01.2021, RU 140541, опубл. 10.05.2014), характеризующиеся наличием П-образной полости для установки светодиодной ленты.

Недостатками таких решений являются отсутствие возможности быстрой установки и извлечения светодиодной ленты / модуля для ее обслуживания / замены, а также широкое расстояние между стенками профиля. Также недостатком таких решений является сложность конструкции и их высота, из-за которой при их установке уровень поверхности сильно смещается.

Из уровня техники также известен профиль для монтажа потолка из гипсокартонных листов (RU 224269U1, опубл. 19.03.2024), содержащий горизонтальную пластину основания, и расположенные перпендикулярно к ней две вертикальные стенки, образующие с основанием сечение П-образной формы (с образованием полости). Пластина основания выполнена шире, чем расстояние между вертикальными стенками, с образованием (горизонтальных) ребер на концах пластины, на концах ребер расположены (вертикальные) монтажные полки, высота которых ниже высоты вертикальных стенок (вертикальные стенки при этом образуют малярные полки). На наружных поверхностях вертикальных стенок, нижних поверхностях горизонтальных ребер и на монтажных полках могут быть выполнены рифли. В допустимом месте могут быть установлены стыковочные элементы для установки стыковочных штифтов. На внутренних частях вертикальных стенок могут располагаться выступы для крепления (фиксации) рассеивателя. Высота профиля может составлять 12,5 мм. Ширина между вертикальными стенками может составлять 5 мм.

Недостатками такого решения являются отсутствие возможности быстрой установки и извлечения светодиодной ленты / модуля для ее обслуживания / замены, а также невозможность установить светодиодную ленту достаточной мощности из-за малого расстояния между стенками профиля. Может использоваться только как декоративное вспомогательное освещение. Узкая лента также приводит к необходимости ее подключения каждые два метра. Также в профиле не предусмотрена система охлаждения.

Наиболее близким аналогом является потолочный профиль (US 20240060609 A1, опубл. 22.02.2024), характеризующийся наличием П-образной полости для вертикальной установки двух светодиодных лент и мягкого экрана с линзой.

Недостатком такого решения является отсутствие возможности быстрой установки и извлечения светодиодных лент / модулей для их обслуживания / замены, а также высокая стоимость изготовления профиля. Также недостатком является сложность монтажа готового продукта и отсутствие системы охлаждения. В качестве недостатка также можно выделить отсутствие рефлекторов у мягкого экрана, что уменьшает коэффициент светопередачи источника света, одновременно увеличивая нагрев всей системы.

Техническая проблема заключается в том, что известные профили для светодиодных лент не обеспечивают возможность установки светодиодных лент/модулей необходимой мощности, а также не обеспечивают возможность быстрой установки и извлечения светодиодных лент / модулей для ее обслуживания / замены.

Раскрытие сущности изобретения

Задачей настоящего изобретения является улучшение эксплуатационных характеристик профиля для светодиодной ленты и световой линии, содержащей профиль для светодиодной ленты такой конструкции.

Технический результат заключается в обеспечении возможности установки более мощной светодиодной ленты в узком профиле, в частности, светодиодной ленты шириной до 10 мм в узком профиле с расстоянием между стенками или концами стенок от 6 мм с одновременным обеспечением возможности быстрой установки и снятия светодиодной ленты для ее обслуживания / замены.

Вышеуказанный технический результат обеспечивается за счет того, что профиль для светодиодной ленты выполнен с возможностью установки светодиодной ленты и содержит по меньшей мере одну зону установки светодиодной ленты, а также по меньшей мере одну зону крепления, выполненную с возможностью крепления профиля для светодиодной ленты на опорной поверхности и/или к гипсокартонным листам (ГКЛ). Зона установки светодиодной ленты содержит по меньшей мере один упор для установки светодиодной ленты, выполненный с возможностью расположения установленной на подложке светодиодной ленты в зоне установки, при этом зона установки содержит область для заведения светодиодной ленты на подложке при их совместной установке в профиль или снятии.

Зона установки может содержать основание и боковые стенки и может быть выполнена с возможностью установки светодиодной ленты в пространство между основанием и боковыми стенками, при этом по меньшей мере один упор может быть выполнен на боковой стенке с возможностью расположения установленной на подложке светодиодной ленты в зоне установки под наклоном к боковой стенке и/или основанию.

Боковые стенки зоны установки светодиодной ленты могут быть параллельны друг другу.

Боковые стенки зоны установки светодиодной ленты могут быть расположены под углом в диапазоне от 30 до 90 градусов к основанию.

Концы боковых стенок могут быть расположены на расстоянии от 6 до 12 мм друг от друга, а зона крепления может быть выполнена с возможностью установки светодиодной ленты шириной до 10 мм.

Зона крепления может быть выполнена с возможностью установки светорассеивающего экрана, а боковые стенки могут содержать элементы крепления светорассеивающего экрана.

Зона установки светодиодной ленты может содержать по меньшей мере один ответный упор для установки светодиодной ленты, выполненный с возможностью расположения установленной на подложке светодиодной ленты, при этом область для заведения светодиодной ленты может быть выполнена в виде углубления на ответном упоре.

По меньшей мере, один ответный упор с углублением для заведения светодиодной ленты может быть выполнен на основании и/или может быть соединен с по меньшей мере одной из боковых стенок.

По меньшей мере, один упор может содержать выступ высотой в диапазоне от 0,5 до 5 мм, выполненный с возможностью удержания подложки светодиодной ленты, причем углубление на ответном упоре имеет глубину в диапазоне от 0,5 до 5 мм.

По меньшей мере, один упор для установки светодиодной ленты может быть выполнен таким образом, чтобы обеспечивать возможность установки светодиодной ленты на подложке в зоне установки светодиодной ленты под углом в диапазоне от 10 до 20 градусов относительно боковой стенки.

Зона установки светодиодной ленты может содержать радиатор, выполненный на боковой стенке между по меньшей мере одним упором и основанием или ответным упором с возможностью отвода тепла от установленной на упорах светодиодной ленты.

Радиатор может быть выполнен в виде выступа, имеющего плоскую поверхность под наклоном в диапазоне от 10 до 20 градусов относительно боковой стенки.

Профиль может содержать две зоны крепления, расположенные по бокам от зоны установки светодиодной ленты.

Зоны крепления могут быть выполнены с возможностью установки фиксаторов натяжного полотна.

Зона крепления может содержать по меньшей мере один паз для установки соединительных элементов и/или соединительной пластины.

Зона крепления может примыкать к стенке зоны установки светодиодной ленты, причем внешняя поверхность стенки зоны установки может являться частью зоны крепления.

По меньшей мере, одна поверхность стенок профиля в зоне крепления может содержать рифленую поверхность.

Вышеуказанный технический результат также обеспечивается за счет того, что световая линия содержит профиль для светодиодной ленты с установленной в нем светодиодной лентой, при этом световая линия выполнена с возможностью установки на опорной поверхности и/или на ГКЛ. Светодиодная лента установлена в зоне установки светодиодной ленты профиля на по меньшей мере одной подложке, выполненной с возможностью взаимодействия с по меньшей мере одним упором профиля.

Светодиодная лента может быть установлена в зоне установки светодиодной ленты профиля под наклоном к ее боковой стенке и/или основанию.

Светодиодная лента может быть установлена в зоне установки светодиодной ленты под углом в диапазоне от 10 до 20 градусов относительно ее боковой стенки.

Между боковыми стенками зоны установки светодиодной ленты профиля может быть установлен светорассеивающий экран, который имеет Г-образную форму.

Светорассеивающий экран может содержать светопропускающую зону и рефлекторы, при этом светопропускающая зона может содержать впускную изогнутую поверхность и выпускную поверхность, причем экран может быть установлен в зоне установки светодиодной ленты таким образом, что впускная изогнутая поверхность обращена к светодиодной ленте, выпускная поверхность обращена наружу, а рефлекторы соприкасаются с боковыми стенками зоны установки профиля.

Рефлекторы могут быть выполнены с возможностью взаимодействия с элементами крепления светорассеивающего экрана в боковых стенках зоны установки профиля.

В зоне крепления профиля для светодиодной ленты может быть установлен по меньшей мере один фиксатор натяжного полотна.

В торцах профиля могут быть установлены заглушки.

Светодиодная лента может иметь ширину до 10 мм.

Подложка может быть выполнена в виде алюминиевой пластины.

Краткое описание чертежей

Конструктивные особенности изобретения поясняются чертежами, на которых:

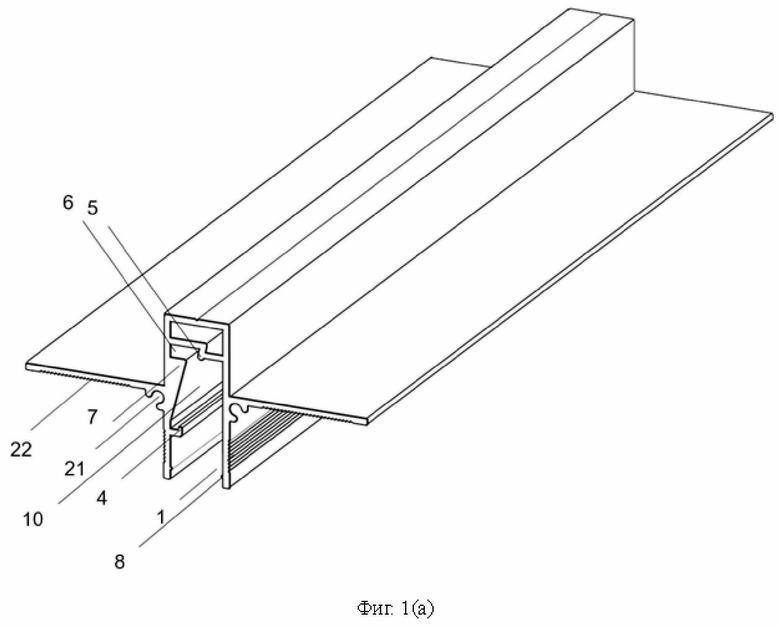

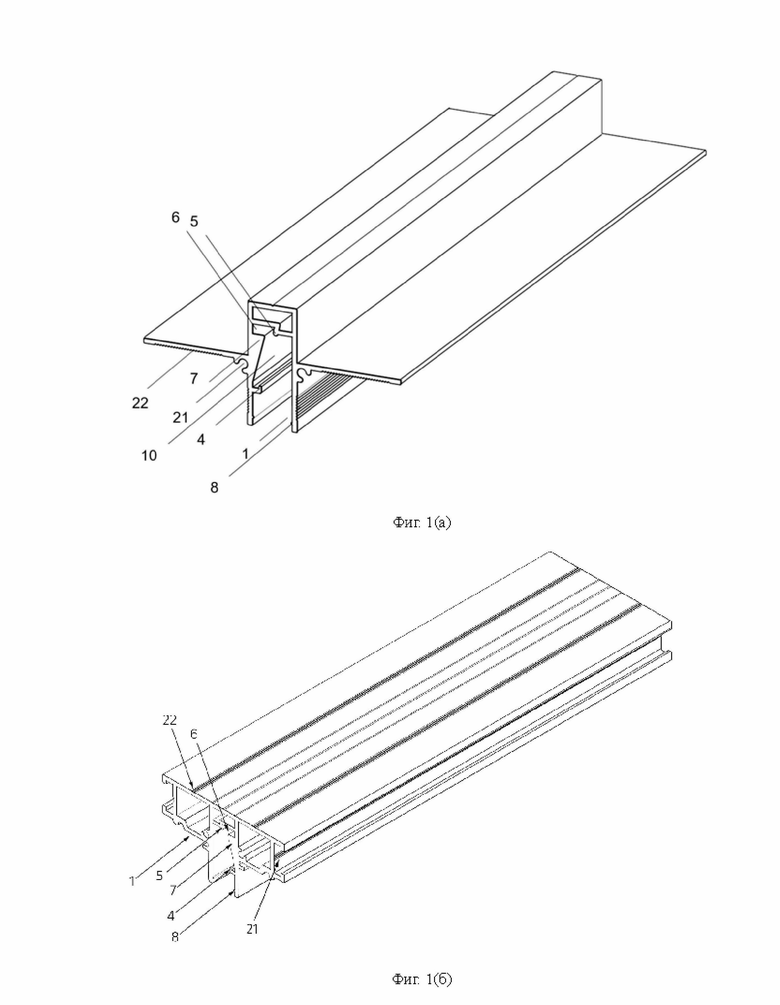

фиг. 1(a), 1(6) - общий вид профиля для установки светодиодной ленты в двух вариантах исполнения;

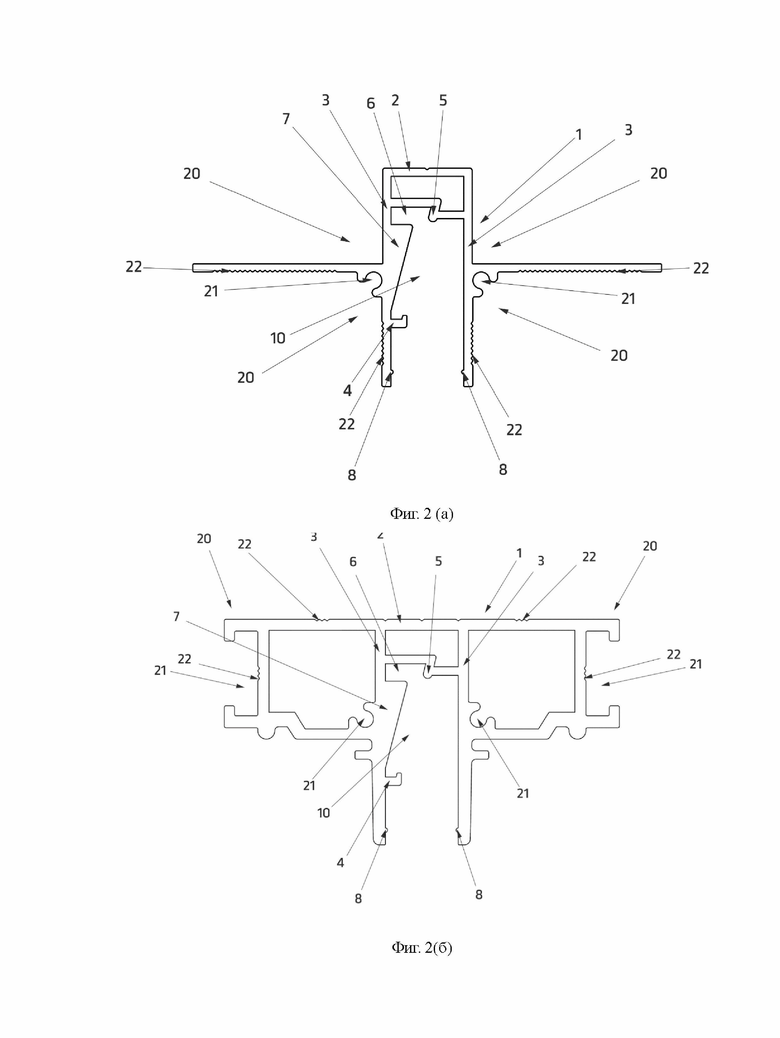

фиг. 2(a), 2(6) - вид спереди профиля для установки светодиодной ленты в двух вариантах исполнения;

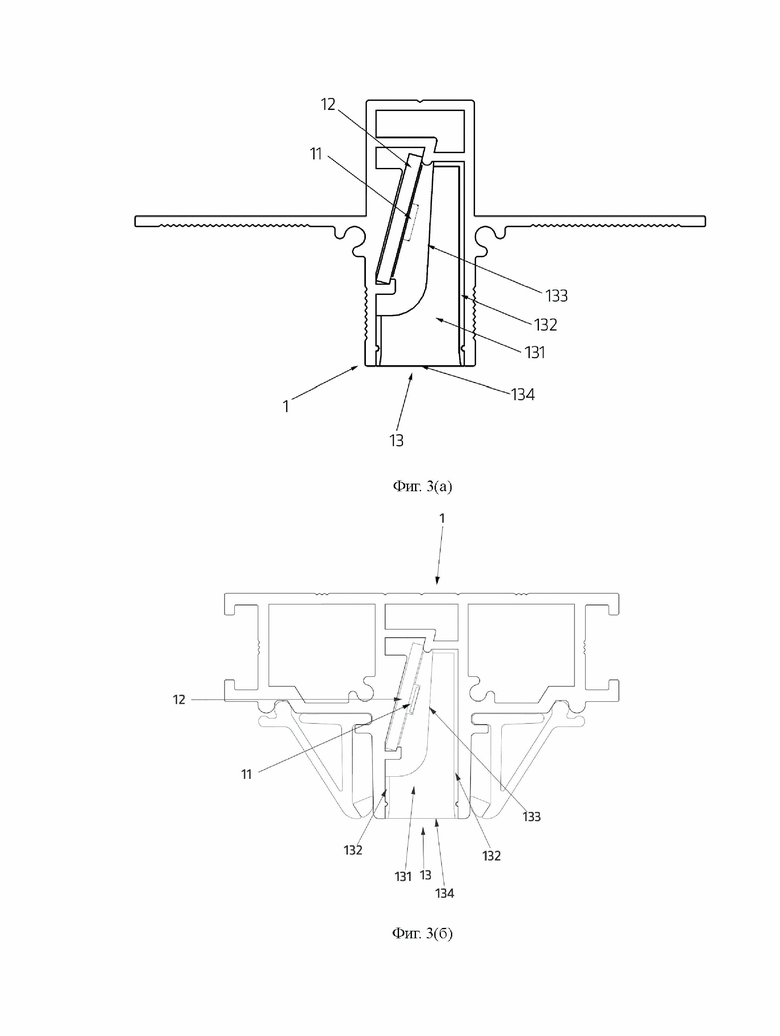

фиг. 3(a), 3(6) - общий вид световой линии в двух вариантах исполнения;

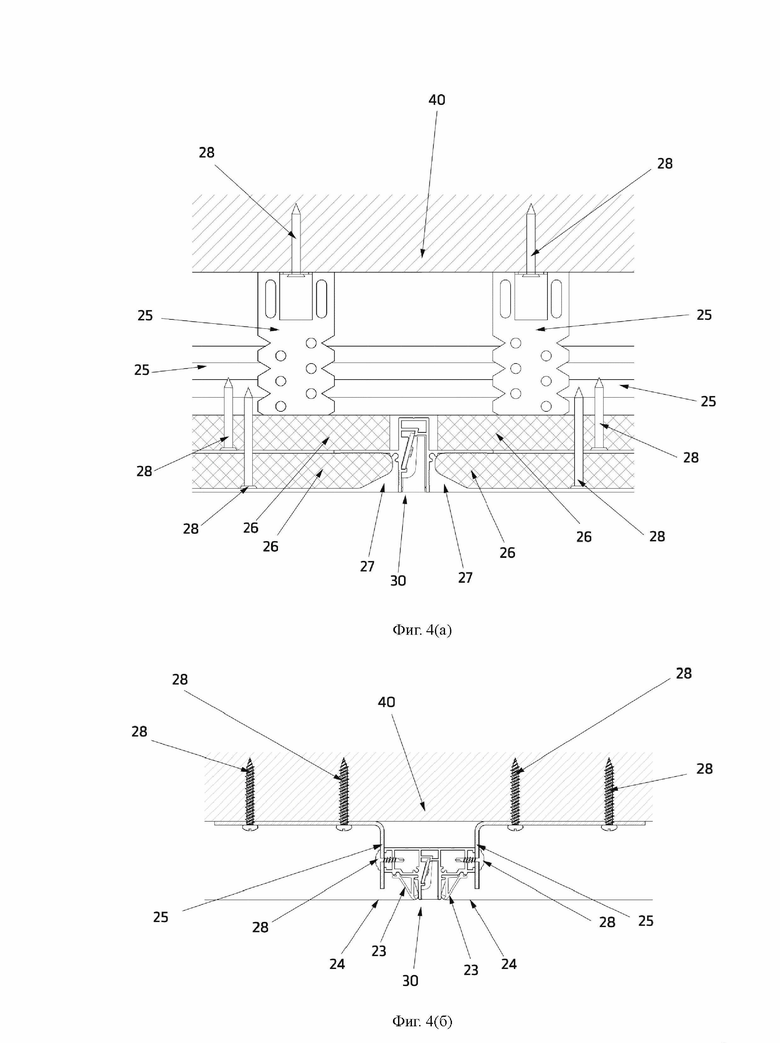

фиг. 4(a), 4(6) - общий вид установленной световой линии в двух вариантах исполнения;

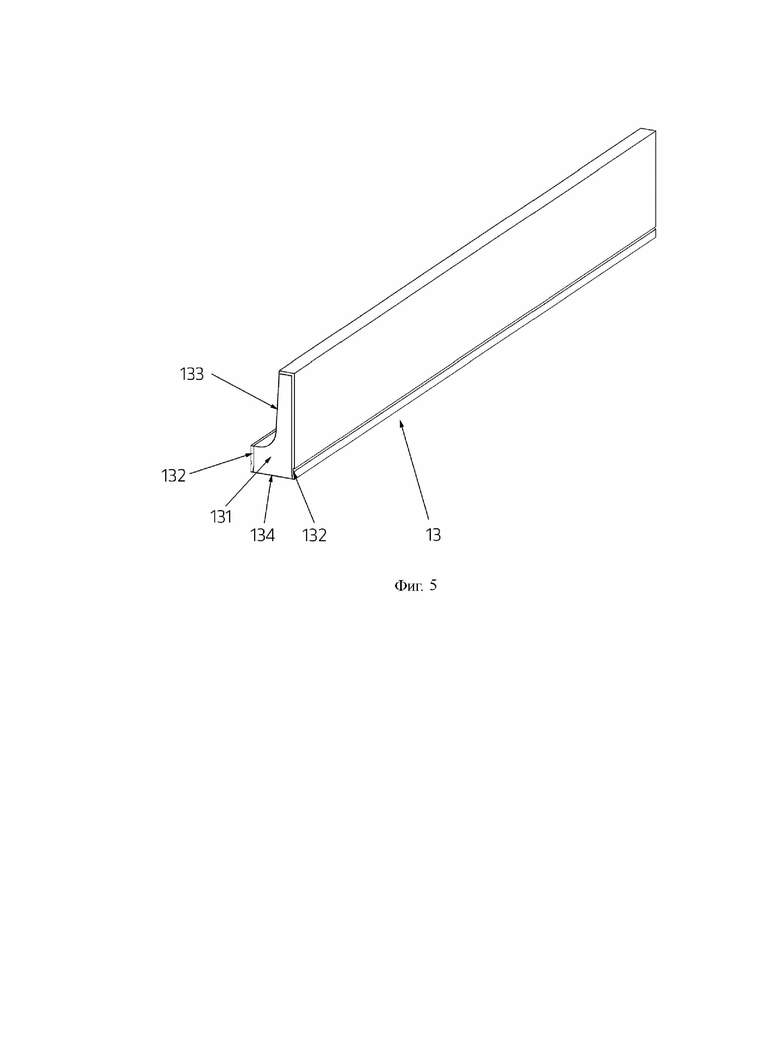

фиг. 5 - общий вид светорассеивающего экрана световой линии.

Осуществление изобретения

Световая линия (30) встраивается в поверхность потолков, стен и иных поверхностей и используется в качестве декоративного и/или основного освещения. Световая линия (30) устанавливается на опорную поверхность (40) и/или на ГКЛ (26) предпочтительно вровень с чистовой, отделочной поверхностью и содержит профиль (1) для светодиодной ленты, в который устанавливается светодиодная лента (11) на по меньшей мере одной подложке (12).

Профиль (1) для светодиодной ленты содержит по меньшей мере одну зону (10) установки светодиодной ленты (11) и по меньшей мере одну зону (20) крепления, выполненную с возможностью крепления профиля (1) для светодиодной ленты (11) на опорной поверхности (40) и/или ГКЛ (26). Под профилем (1) для светодиодной ленты (11) может пониматься любой профиль, выполненный с возможностью установки светодиодной ленты.

Зона (10) установки светодиодной ленты (11) содержит по меньшей мере один упор (4) для установки светодиодной ленты (11) и область (6) для заведения светодиодной ленты (11) на подложке (12) при их совместной установке на профиль (1) или снятии. Такое выполнение профиля (1) обеспечивает возможность установки более мощной светодиодной ленты (11), в частности, шириной до 10 мм, в узком профиле (1), в частности, с расстоянием между боковыми стенками (3) от 6 мм, в том числе под наклоном к боковым стенкам зоны (10) установки. Такое исполнение также обеспечивает возможность быстрой установки и снятия светодиодной ленты (11) для ее обслуживания/ замены путем ее заведения в область (6) и фиксации на упорах (4, 5) за счет поворота светодиодной ленты (11) и опускания до соприкосновения с упорами (4, 5). При этом отсутствует необходимость дополнительной фиксации светодиодной ленты (11) в профиле (1), в частности, ее приклеивания к стенкам (3).

Зона (10) установки светодиодной ленты (11) по наиболее предпочтительному варианту осуществления содержит основание (2) и боковые стенки (3), которые предпочтительно примыкают к основанию (2). Основание (2) предпочтительно является внешней стенкой профиля (1) и выполнено плоским, при этом боковые стенки предпочтительно (3) выполнены по ее краям. Боковые стенки (3) также предпочтительно выполняются плоскими.

Боковые стенки (3) зоны (10) установки светодиодной ленты (11) по одному из вариантов исполнения параллельны друг другу. В таком исполнении зона (10) установки имеет П-образную форму, образованную основанием (2) и боковыми стенками (3). При этом боковые стенки (3) предпочтительно расположены под углом в диапазоне от 30 до 90 градусов к основанию (2). По наиболее предпочтительному варианту исполнения боковые стенки (3), а, в частности, их концы, расположены на расстоянии от 6 до 12 мм друг от друга, а зона (10) крепления выполнена с возможностью установки светодиодной ленты (11) шириной до 10 мм.

По наиболее предпочтительному варианту исполнения профиль (1), в частности зона (10) установки светодиодной ленты (11), содержит по меньшей мере один ответный упор (5) для установки светодиодной ленты (11). Такое исполнение позволяет повысить надежность удержания светодиодной ленты (11) в зоне (10) установки и обеспечивает возможность различного конструктивного выполнения стенок зоны (10) установки с сохранением возможности установки светодиодной ленты (11) под наклоном.

Упоры (4, 5) предназначены для фиксации светодиодной ленты (11) в зоне (10) установки в пространство между основанием (2) и боковыми стенками (3), предпочтительно под наклоном к боковым стенкам (3). Упоры (4, 5) предпочтительно взаимодействуют с подложкой (12), на которой установлена светодиодная лента (11). Первый упор (4) по наиболее предпочтительному варианту осуществления выполнен на боковой стенке (3), а второй упор (5) содержит углубление, определяющее область (6) для заведения светодиодной ленты (11) на подложке (12) при их совместной установке на профиль (1) или снятии.

При этом, упоры (4, 5) могут иметь различные варианты выполнения, в частности, по одному из вариантов исполнения имеют выступ, высота которого находится в диапазоне от 0,5 до 5 мм, увеличивающий площадь поверхности соприкосновения упора (4, 5) и подложки (12). Такое исполнение повышает надежность удержания светодиодной ленты (11) в зоне (10) установки. В таком варианте исполнения выступы предпочтительно образуют Г-образную форму упоров (4).

Упоры (4, 5) предпочтительно выполнены таким образом, чтобы обеспечивать возможность установки светодиодной ленты (11) под углом в диапазоне от 10 до 20 градусов относительно боковой стенки (3).

Ответный упор (5) с областью (6) для заведения светодиодной ленты (11) по одному из вариантов исполнения выполнен на основании (2), в том числе на некотором расстоянии от основания (2). При этом область (6) для заведения светодиодной ленты (11) по наиболее предпочтительному варианту исполнения выполнена в виде углубления в ответном упоре (5) глубиной в диапазоне от 0,5 до 5 мм. Ответный упор (5) по одному из вариантов исполнения соединен с боковыми стенками (3).

По наиболее предпочтительному варианту осуществления зона (10) установки светодиодной ленты (11) содержит радиатор (7), обеспечивающий отвод тепла от установленной в зоне (10) установки на по меньшей мере одном упоре (4, 5) светодиодной ленты (11). Светодиодная лента предпочтительно устанавливается на подложке (12), которая, в свою очередь, отводит тепло к радиатору (7). При этом радиатор (7) выполнен на боковой стенке (3) между по меньшей мере одним из упоров (4) и основанием (2) и/или упором (5).

Радиатор (7) предпочтительно выполняется в виде полнотелого выступа, имеющего плоскую поверхность, отводящую тепло от светодиодной ленты (11). Плоская поверхность выполняется под наклоном в диапазоне от 10 до 20 градусов относительно боковой стенки (3), соответствующим наклону светодиодной ленты (11), который, в свою очередь, обеспечивается по меньшей мере одним упором (4, 5).

Зоны (20) крепления по одному из вариантов исполнения выполнены с возможностью установки фиксаторов (23) натяжного полотна (24), которые могут иметь различную конструкцию, в частности, гарпуны, штапики и т.п. При этом зоны (20) крепления по одному из вариантов исполнения содержат по меньшей мере один паз (21) для установки соединительных элементов и/или соединительной пластины.

Зона (20) крепления предпочтительно примыкает к боковой стенке (3) зоны (10) установки светодиодной ленты (11), причем внешняя поверхность боковой стенки (3) является частью зоны (20) крепления, а внутренняя часть боковой стенки (3) является частью зоны (10) установки светодиодной ленты (11), при этом профиль (1) по наиболее предпочтительному варианту исполнения содержит две зоны (20) крепления, расположенные по бокам от зоны (10) установки светодиодной ленты (11).

По одному из вариантов исполнения по меньшей мере одна поверхность стенок профиля (1) в зоне (20) крепления содержит рифленую поверхность (22), обеспечивающую лучший контакт с поверхностью ГКЛ (26). В варианте исполнения световой линии (30), предназначенной для крепления натяжного полотна (24), в зоне (20) крепления профиля (1) для светодиодной ленты (11) установлен по меньшей мере один фиксатор (23) натяжного полотна (24).

Светодиодная лента (11) предназначена для освещения и является частью световой линии (30), при этом в световой линии (30) может быть использована светодиодная лента (11) разной мощности, в том числе предназначенная для основного освещения. Светодиодная лента (11) предпочтительно имеет ширину до 10 мм. Светодиодная лента (11) устанавливается в зону (10) установки светодиодной ленты (11) профиля (1) на по меньшей мере одной подложке (12), которая обеспечивает взаимодействие с по меньшей мере одним упором (4, 5), жесткость конструкции и отвод тепла от светодиодной ленты (11). При этом светодиодная лента (11) по наиболее предпочтительному варианту осуществления устанавливается под наклоном к боковым стенкам (3) профиля (1).

Подложка (12) по одному из вариантов исполнения выполнена в виде алюминиевой пластины. Такое исполнение обеспечивает легкость конструкции и улучшает отвод тепла от светодиодной ленты (11).

По наиболее предпочтительному варианту осуществления между боковыми стенками (3) зоны (10) установки светодиодной ленты (11) профиля (1) для светодиодной ленты (11) установлен светорассеивающий экран (13), обеспечивающий направление и рассеивание света от светодиодной ленты (11). Светорассеивающий экран (13) предпочтительно имеет Г-образную форму, которая позволяет увеличить площадь впускной поверхности для света от светодиодной ленты (11), расположенной в зоне (10) установки параллельно или под углом к боковой стенке (3).

Светорассеивающий экран (13) по наиболее предпочтительному варианту осуществления содержит светопропускающую зону (131) с впускной изогнутой поверхностью (133) и выпускной поверхностью (134), а также рефлекторы (132), отражающие свет от светодиодной ленты внутри экрана (13), и направляет его к выпускной поверхности (134). Такое исполнение позволяет повысить эффективность светорассеивающего экрана (13), в частности, за счет снижения потерь света.

Экран (13) установлен в зоне (10) установки светодиодной ленты (11) профиля (1) таким образом, что впускная изогнутая поверхность (133) обращена к светодиодной ленте (11), а выпускная поверхность (134) обращена наружу. Рефлекторы (132) соприкасаются с боковыми стенками (3) профиля (1) для светодиодной ленты (11) и удерживают экран (13) в зоне (10) установки светодиодной ленты (11).

По наиболее предпочтительному варианту исполнения боковые стенки (3) содержат элементы (8) крепления светорассеивающего экрана (13), а рефлекторы (132) выполнены с возможностью взаимодействия с элементами (8) крепления светорассеивающего экрана (13) в боковых стенках (3) профиля (1). Элементы (8) крепления светорассеивающего экрана (13) по разным вариантам исполнения могут быть выполнены в виде выступов и/или углублений в боковых стенках (3).

Торцы профиля предпочтительно выполнены с возможностью установки заглушек, а в торцах профиля (1) световой линии (30) предпочтительно установлены заглушки.

Световая линия (30) устанавливается следующим образом.

Лазерным нивелиром в помещении определяется «нулевая» отметка уровня потолка или стены. Профиль (1) обрезается под нужную длину световой линии (30) непосредственно на объекте или предварительно на заводе-изготовителе.

В варианте крепления световой линии (30) к опорной поверхности (40) профиль (1) для светодиодной ленты (11) устанавливается по уровню и крепится посредством саморезов (28) через монтажные элементы (25), например, уголки, к черновому основанию опорной поверхности (40). Далее в варианте профиля (1) для натяжного полотна (24) по нижнему периметру профиля (1) в зоне (20) крепления устанавливаются фиксаторы (23) натяжного полотна (24), после чего происходит установка натяжного полотна (24) и заведение его краев в фиксаторы (23).

Для варианта крепления световой линии (30) к листам ГКЛ (26) крепление профиля (1) для светодиодной ленты (11) на опорной поверхности (40) осуществляется при помощи монтажных элементов (25), например, профиля для крепления ГКЛ, через листовой материал ГКЛ (26) посредством саморезов (28). После соединения профиля (1) с ГКЛ (26) швы заполняют сухими строительными смесями (шпатлевка) (27) и осуществляют дальнейшие финишные работы.

Светодиодная лента (11) крепится к по меньшей мере одной подложке (12) и устанавливается в тело профиля (1), для чего подложку заводят в область (6), поворачивают и опускают до взаимодействия с по меньшей мере одним упором (4, 5).

Подложка (12) имеет сегментарную длину, предпочтительно до 1000 мм, в свою очередь, светодиодная лента (11) поставляется в мотках, предпочтительно 10000 мм. Светодиодная лента (11) и подложки (12) обрезаются под требуемую длину световой линии (30). Например, для световой линии (30) длиной 2980 мм в тело профиля (1) будет установлена светодиодная лента (11) длиной 2960 мм на трех подложках (12) с длинами 1000+1000+980 мм. Общая длина светодиодной ленты (11), наклеенной на данные подложки (12), будет составлять 2960 мм ввиду того, что необходимо обеспечить ввод питания при помощи проводов как минимум с одного торца световой линии (30).

Далее в зону (10) установки светодиодной ленты (11) устанавливается светорассеивающий экран (13). Установка светодиодной ленты (11) на подложке (12) и светорассеивающего экрана (13) в варианте профиля (1) для натяжного полотна (24) возможна как до установки профиля (1) на опорную поверхность (40), так и после. В варианте профиля (1) для ГКЛ (26) светодиодная лента (11) на подложке (12) и светорассеивающий экран (13) устанавливаются после финишной чистовой отделки поверхности, в частности, сухими строительными смесями (шпатлевкой) (27), чтобы не повредить малярными работами начинку световой линии (30).

Торцевые элементы профиля (заглушки) устанавливаются на торцах профиля (1) до установки натяжного полотна (24). В случае с профилем для ГКЛ (26) торцевые заглушки также фиксируются к профилю до его крепления к направляющим для ГКЛ (26).

Питание для светодиодной ленты (11) от понижающего блока питания (слаботочного) подводится до установки натяжного полотна (24) либо до зашивки каркаса листами ГКЛ (26).

Изобретение относится к непереносным осветительным устройствам с источниками света, удерживаемыми внутри удлиненных опор, и представляет собой конструкционный профиль, предназначенный для установки светодиодной ленты, и световую линию, включающую конструкционный профиль, предназначенный для установки светодиодной ленты. Профиль (1) для светодиодной ленты содержит по меньшей мере одну зону (10) установки светодиодной ленты (11), а также по меньшей мере одну зону (20) крепления, выполненную с возможностью крепления профиля (1) для светодиодной ленты (11) на опорной поверхности (40) и/или к гипсокартонным листам (ГКЛ) (26). Зона (10) установки светодиодной ленты (11) содержит по меньшей мере один упор (4) для установки светодиодной ленты (11), выполненный с возможностью расположения установленной на подложке (12) светодиодной ленты (11) в зоне (10) установки, при этом зона (10) установки содержит область (6) для заведения светодиодной ленты (11) на подложке (12) при их совместной установке в профиль (1) или снятии. Световая линия (30) содержит профиль (1) для светодиодной ленты с установленной в нем светодиодной лентой (11), при этом световая линия (30) выполнена с возможностью установки на опорной поверхности (40) и/или на ГКЛ (26). Светодиодная лента (11) установлена в зоне (10) установки светодиодной ленты (11) профиля (1) на по меньшей мере одной подложке (12), выполненной с возможностью взаимодействия с по меньшей мере одним упором (4, 5) профиля (1). Технический результат - обеспечение возможности установки более мощной светодиодной ленты в узком профиле, в частности светодиодной ленты шириной до 10 мм в узком профиле, с расстоянием между стенками или концами стенок от 6 мм, с одновременным обеспечением возможности быстрой установки и снятия светодиодной ленты для ее обслуживания/замены. 2 н. и 25 з.п. ф-лы, 5 ил.

1. Профиль (1) для светодиодной ленты, содержащий по меньшей мере одну зону (10) установки светодиодной ленты (11), а также по меньшей мере одну зону (20) крепления, выполненную с возможностью крепления профиля (1) для светодиодной ленты (11) на опорной поверхности (40) и/или к гипсокартонным листам (ГКЛ) (26), отличающийся тем, что зона (10) установки светодиодной ленты (11) содержит по меньшей мере один упор (4) для установки светодиодной ленты (11), выполненный с возможностью расположения установленной на подложке (12) светодиодной ленты (11) в зоне (10) установки, при этом зона (10) установки содержит область (6) для заведения светодиодной ленты (11) на подложке (12) при их совместной установке в профиль (1) или снятии.

2. Профиль (1) по п. 1, отличающийся тем, что зона (10) установки содержит основание (2) и боковые стенки (3) и выполнена с возможностью установки светодиодной ленты (11) в пространство между основанием (2) и боковыми стенками (3), при этом по меньшей мере один упор (4) выполнен на боковой стенке (3) с возможностью расположения установленной на подложке (12) светодиодной ленты (11) в зоне (10) установки под наклоном к боковой стенке (3) и/или основанию (2).

3. Профиль (1) по п. 2, отличающийся тем, что боковые стенки (3) зоны (10) установки светодиодной ленты (11) параллельны друг другу.

4. Профиль (1) по п. 2 или 3, отличающийся тем, что боковые стенки (3) зоны (10) установки светодиодной ленты (11) расположены под углом в диапазоне от 30 до 90 градусов к основанию (2).

5. Профиль (1) по любому из пп. 2-4, отличающийся тем, что концы боковых стенок (3) расположены на расстоянии от 6 до 12 мм друг от друга, а зона (10) крепления выполнена с возможностью установки светодиодной ленты (11) шириной до 10 мм.

6. Профиль (1) по п. 2, отличающийся тем, что зона (10) крепления выполнена с возможностью установки светорассеивающего экрана (13), а боковые стенки (3) содержат элементы (8) крепления светорассеивающего экрана (13).

7. Профиль (1) по п. 2, отличающийся тем, что зона (10) установки светодиодной ленты (11) содержит по меньшей мере один ответный упор (5) для установки светодиодной ленты (11), выполненный с возможностью расположения установленной на подложке (12) светодиодной ленты (11), при этом область (6) для заведения светодиодной ленты (11) выполнена в виде углубления на ответном упоре (5).

8. Профиль (1) по п. 7, отличающийся тем, что по меньшей мере один ответный упор (5) с углублением для заведения светодиодной ленты (11) выполнен на основании (2) и/или соединен с по меньшей мере одной из боковых стенок (3).

9. Профиль (1) по п. 7, отличающийся тем, что по меньшей мере один упор (4) содержит выступ высотой в диапазоне от 0,5 до 5 мм, выполненный с возможностью удержания подложки (12) светодиодной ленты (11), причем углубление на ответном упоре (5) имеет глубину в диапазоне от 0,5 до 5 мм.

10. Профиль (1) по п. 2 или 7, отличающийся тем, что по меньшей мере один упор (4, 5) для установки светодиодной ленты (11) выполнен таким образом, чтобы обеспечивать возможность установки светодиодной ленты (11) на подложке (12) в зоне (10) установки светодиодной ленты (11) под углом в диапазоне от 10 до 20 градусов относительно боковой стенки (3).

11. Профиль (1) по п. 2 или 7, отличающийся тем, что зона (10) установки светодиодной ленты (11) содержит радиатор (7), выполненный на боковой стенке (3) между по меньшей мере одним упором (4) и основанием (2) или ответным упором (5) с возможностью отвода тепла от установленной на упорах (4, 5) светодиодной ленты (11).

12. Профиль (1) по п. 11, отличающийся тем, что радиатор (7) выполнен в виде выступа, имеющего плоскую поверхность под наклоном в диапазоне от 10 до 20 градусов относительно боковой стенки (3).

13. Профиль (1) по п. 1, отличающийся тем, что содержит две зоны (20) крепления, расположенные по бокам от зоны (10) установки светодиодной ленты (11).

14. Профиль (1) по п. 1 или 13, отличающийся тем, что зоны (20) крепления выполнены с возможностью установки фиксаторов (23) натяжного полотна (24).

15. Профиль (1) по п. 1 или 13, отличающийся тем, что зона (20) крепления содержит по меньшей мере один паз (21) для установки соединительных элементов и/или соединительной пластины.

16. Профиль (1) по п. 1 или 13, отличающийся тем, что зона (20) крепления примыкает к стенке зоны (10) установки светодиодной ленты (11), причем внешняя поверхность стенки зоны (10) установки является частью зоны (20) крепления.

17. Профиль (1) по п. 1, отличающийся тем, что по меньшей мере одна поверхность стенок профиля (1) в зоне (20) крепления содержит рифленую поверхность (22).

18. Световая линия (30), содержащая профиль (1) для светодиодной ленты с установленной в нем светодиодной лентой (11), при этом световая линия (30) выполнена с возможностью установки на опорной поверхности (40) и/или на ГКЛ (26), отличающаяся тем, что профиль (1) выполнен по любому из пп. 1-17, а светодиодная лента (11) установлена в зоне (10) установки светодиодной ленты (11) профиля (1) на по меньшей мере одной подложке (12), выполненной с возможностью взаимодействия с по меньшей мере одним упором (4, 5) профиля (1).

19. Световая линия (30) по п. 18, отличающаяся тем, что светодиодная лента (11) установлена в зоне (10) установки светодиодной ленты (11) профиля (1) под наклоном к ее боковой стенке и/или основанию.

20. Световая линия (30) по п. 19, отличающаяся тем, что светодиодная лента (11) установлена в зоне (10) установки светодиодной ленты (11) под углом в диапазоне от 10 до 20 градусов относительно ее боковой стенки.

21. Световая линия (30) по п. 18, отличающаяся тем, что между боковыми стенками зоны (10) установки светодиодной ленты (11) профиля (1) установлен светорассеивающий экран (13), который имеет Г-образную форму.

22. Световая линия (30) по п. 21, отличающаяся тем, что светорассеивающий экран (13) содержит светопропускающую зону (131) и рефлекторы (132), при этом светопропускающая зона (131) содержит впускную изогнутую поверхность (133) и выпускную поверхность (134), причем экран (13) установлен в зоне (10) установки светодиодной ленты (11) таким образом, что впускная изогнутая поверхность (133) обращена к светодиодной ленте (11), выпускная поверхность (134) обращена наружу, а рефлекторы (132) соприкасаются с боковыми стенками зоны (10) установки профиля (1).

23. Световая линия (30) по п. 22, отличающаяся тем, что рефлекторы (132) выполнены с возможностью взаимодействия с элементами крепления светорассеивающего экрана (13) в боковых стенках зоны (10) установки профиля (1).

24. Световая линия (30) по п. 18, отличающаяся тем, что в зоне (20) крепления профиля (1) для светодиодной ленты (11) установлен по меньшей мере один фиксатор (23) натяжного полотна (24).

25. Световая линия (30) по п. 18, отличающаяся тем, что в торцах профиля (1) установлены заглушки.

26. Световая линия (30) по п. 18, отличающаяся тем, что светодиодная лента (11) имеет ширину до 10 мм.

27. Световая линия (30) по п. 18, отличающаяся тем, что подложка (12) выполнена в виде алюминиевой пластины.
