УПЛОТНИТЕЛЬНОЕ ФИКСИРУЮЩЕЕ УСТРОЙСТВО ДЛЯ ПРОВЕДЕНИЯ КАБЕЛЕЙ/ТРУБ ЧЕРЕЗ СКВОЗНОЕ ОТВЕРСТИЕ В ОГРАЖДАЮЩЕЙ КОНСТРУКЦИИ Российский патент 2025 года по МПК F16L5/08 H02G3/22

Изобретение относится к области строительства, а именно к линиям связи, и предназначено для обеспечения герметизации ввода в помещение труб или кабелей через стенку, пол или потолок.

Из уровня техники известна закладная втулка для введения кабелей, проведения труб, содержащая центральную часть со сквозным центральным отверстием и фланцем на одном конце центральной части, сжимаемую часть и сжимающее средство, причем сжимаемая часть расположена между фланцем и сжимающим средством и во взаимодействии с ними, при этом сжимающее средство присоединено к фланцу с возможностью размещения в различных положениях относительно фланца, который направлен в сторону от центральной части, а его наружный диаметр выполнен больше внутреннего диаметра отверстия, в которое входит закладная втулка, установленная так, что сжимающаяся часть сжимается в осевом направлении за счет сжимающего средства и расширяется в радиальном направлении до примыкания к внутреннему диаметру отверстия, в которое входит закладная втулка, при этом сжимающее средство установлено с возможностью скольжения на наружной стороне центральной части (RU 2295665 С2, F16L 5/08, 20.03.2007).

Из уровня техники известно средство ввода для прокладки труб и кабелей, содержащее две пластины с отверстиями, между которыми зажат уплотняющий компонент, включающий слои пластин эластичного материала, при этом первый слой выполнен из вспененного этиленвинилацетата, второй из огнезащитного терморасширяющегося материала и третий - из упругого материала (RU 180944 U1, H02G 3/22, 02.07.2018).

Из уровня техники известен наиболее близкий аналог предложенного изобретения, которым является устройство для прокладки кабеля через стену, имеющее по меньшей мере одно входное отверстие для по меньшей мере одного кабеля, который должен проходить через стену и должен быть соединен с отверстием, и содержащее полый цилиндр, открытый с обеих концов, который плотно вставлен в отверстие уплотнительного и фиксирующего устройства, снабженного уплотнительным элементом (DE 29517409 U1, 13.03.1997).

Общим недостатком известных решений является невозможность устранить щели или зазоры, возникающие при проведении кабелей/труб, имеющих отклонения от цилиндричности или отклонения по диаметру, что не позволяет обеспечить плотную и надежную герметизацию ввода проводимых изделий через сквозные отверстия в ограждающих конструкциях.

Технической проблемой, на решение которой направлено предложенное изобретение, является создание конструкции уплотнительного фиксирующего устройства для проводки кабелей/труб через сквозное отверстие в ограждающей конструкции, обеспечивающей надежные герметичность и фиксацию ввода в помещение труб или кабелей, в том числе изделий, имеющих недостатки, такие как отклонения от цилиндричности или отклонения по диаметру.

Технический результат, достигаемый при реализации предложенного изобретения, заключается в обеспечении надежной герметичности ввода и фиксации кабелей/труб за счет целостности конструкции уплотнительного фиксирующего устройства и возможности удержания проводимых изделий от осевых и радиальных перемещений с устранением возникающих зазоров при наличии у изделий отклонений от цилиндричности или по диаметру.

Указанный технический результат обеспечивается тем, что уплотнитель-ное фиксирующее устройство для проведения кабелей/труб через сквозное отверстие в ограждающей конструкции содержит открытый с обеих сторон полый цилиндр, выполненный в виде куска трубы, и плотно вставленный в полый цилиндр по меньшей мере один уплотнительный и фиксирующий узел, который содержит верхнюю и нижнюю кольцевые металлические пластины с отверстиями и установленный между ними уплотняющий компонент, при этом каждая из верхней и нижней кольцевых металлических пластин выполнена по меньшей мере из двух одинаковых частей, а уплотняющий компонент состоит из кольцевых пластин эластичного материала одинаковой толщины, зажатых между частями верхней и нижней кольцевых металлических пластин посредством стягивающих болтов с гайками, и наборных вкладышей в виде полос из эластичного эластомера толщиной не более 1 мм, закрепленных на внешней и внутренней цилиндрических поверхностях кольцевых пластин эластичного материала с возможностью многократного приклеивания и отклеивания с перекрытием контактных поверхностей кольцевых пластин эластичного материала.

Причем уплотнительное фиксирующее устройство выполнено с возможностью установки уплотнительного и фиксирующего узла с одного из краев сквозного отверстия ограждающей конструкции.

Причем общая длина уплотнительного и фиксирующего узла может соответствовать длине сквозного отверстия ограждающей конструкции.

Причем верхняя кольцевая металлическая пластина имеет диаметр больше диаметра сквозного отверстия, а нижняя кольцевая металлическая пластина имеет диаметр меньше диаметра сквозного отверстия.

Причем верхняя и нижняя кольцевые пластины выполнены из нержавеющей стали.

Причем кольцевые пластины эластичного материала выполнены из пластичной резины.

Причем пространство от уплотняющего компонента до противоположного торца сквозного отверстия может быть заполнено теплоизолирующей набивкой.

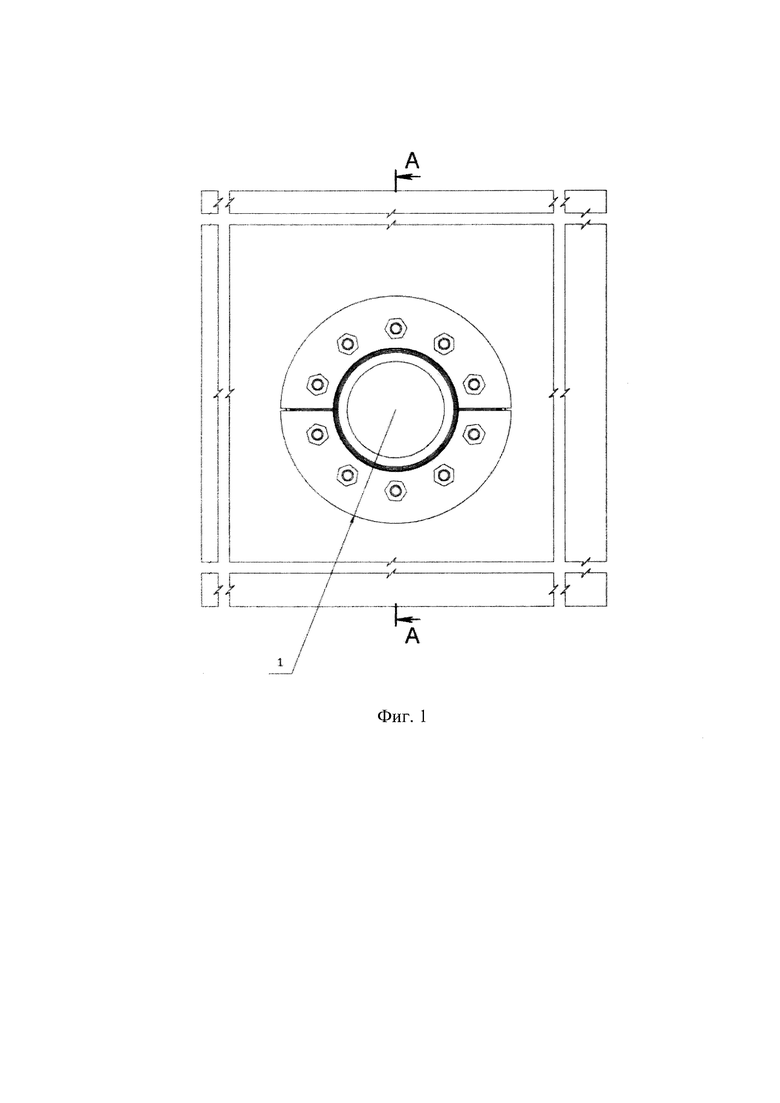

Предложенное изобретение поясняется чертежами, где: на фиг. 1 - уплотнительное фиксирующее устройство для проведения кабелей/труб через сквозное отверстие в ограждающей конструкции, вид спереди;

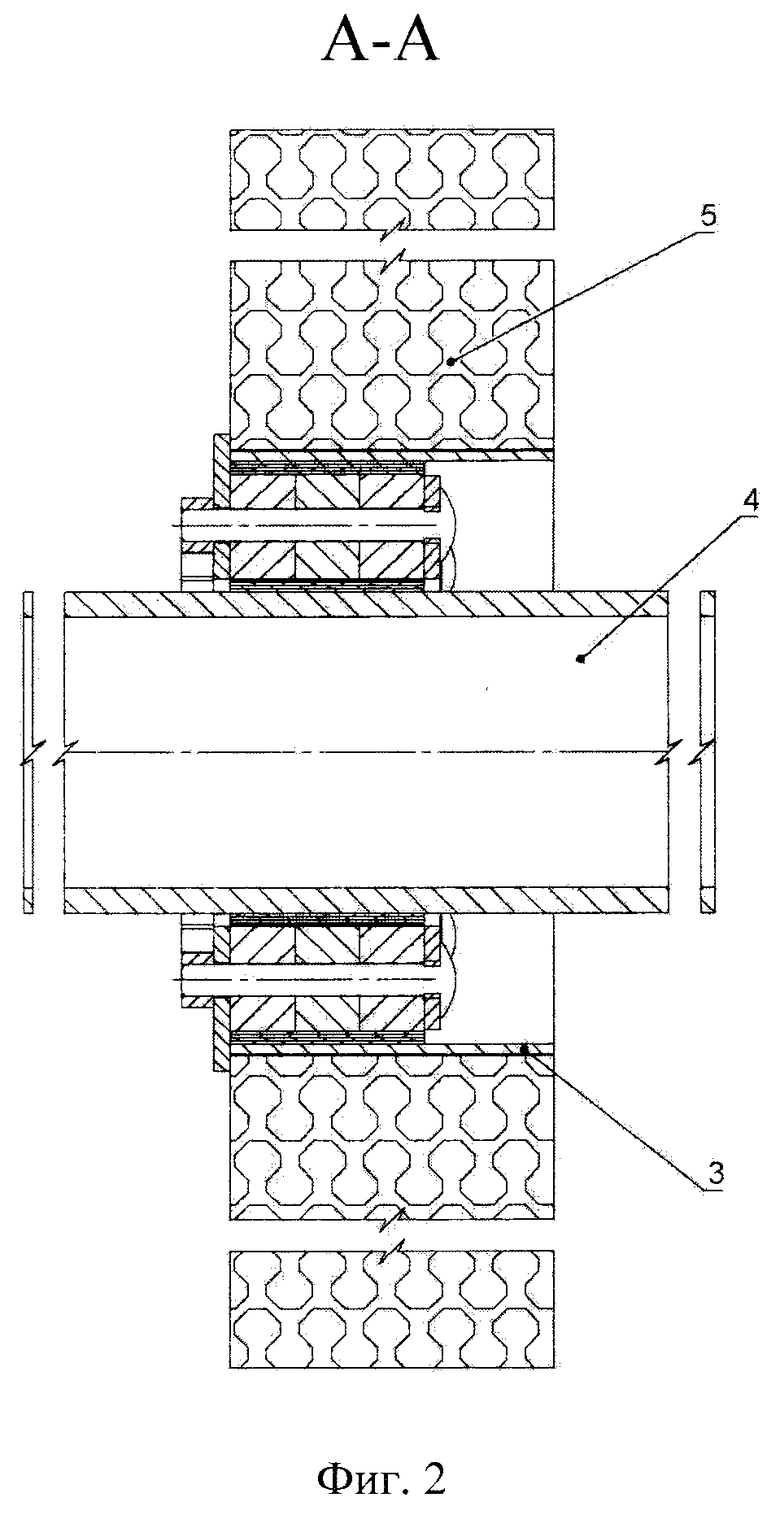

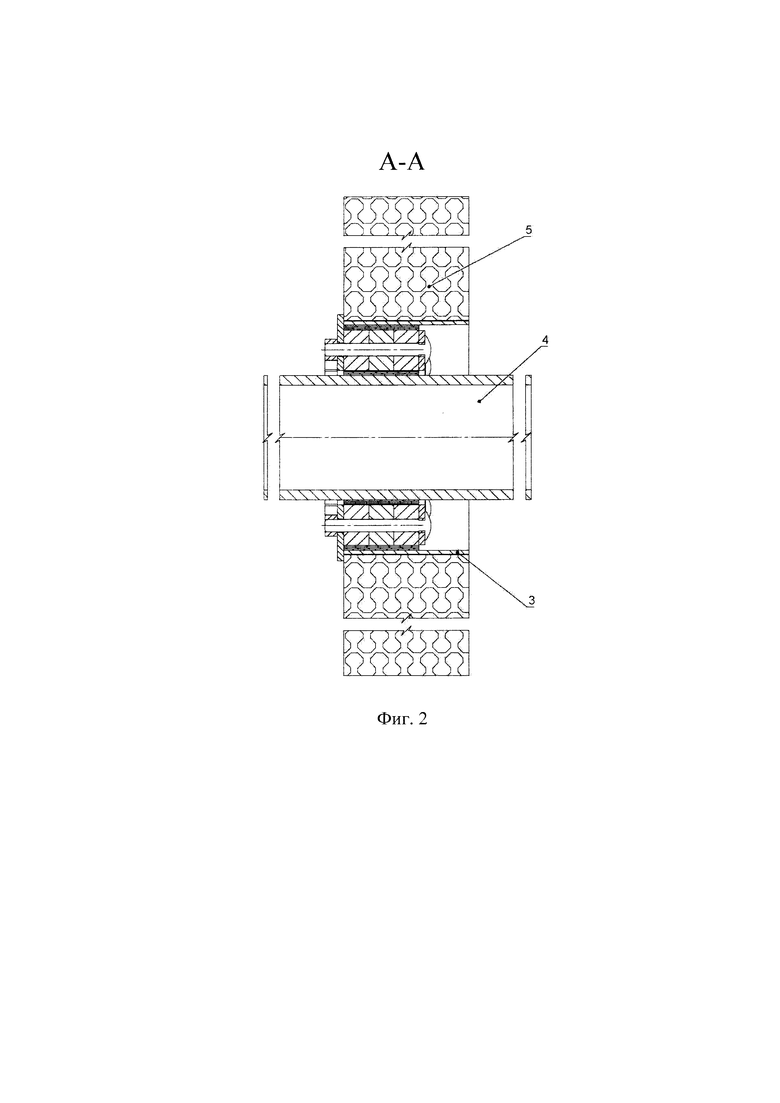

на фиг. 2 - разрез А-А на фиг. 1, вариант выполнения предложенного устройства с одним уплотнительным и фиксирующим узлом;

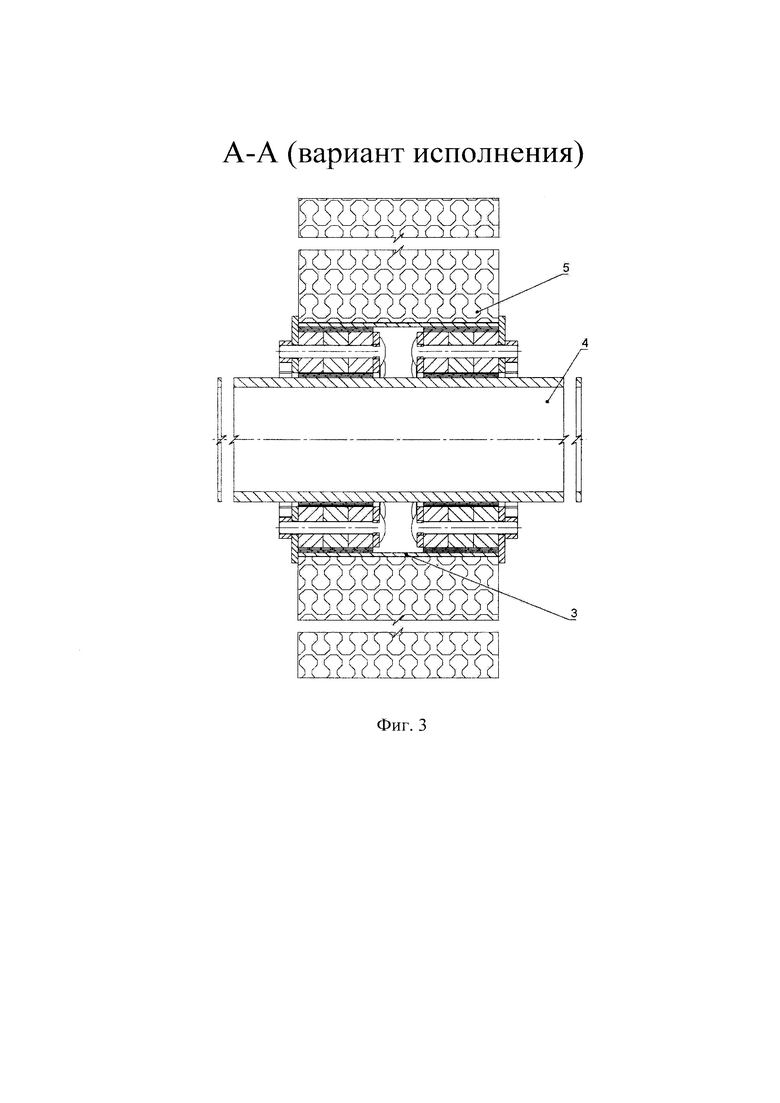

на фиг. 3 - разрез А-А на фиг. 1, вариант выполнения предложенного устройства с двумя уплотнительными и фиксирующими узлами;

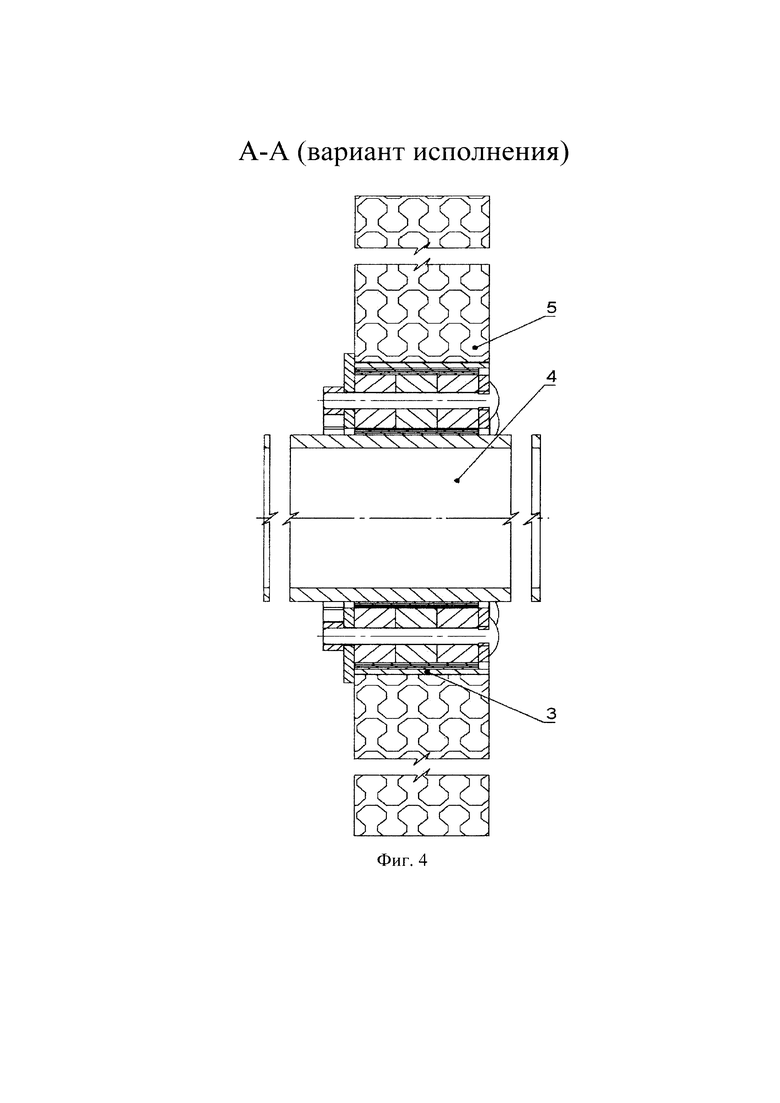

на фиг. 4 - разрез А-А на фиг. 1, вариант выполнения предложенного устройства с одним уплотнительным и фиксирующим узлом;

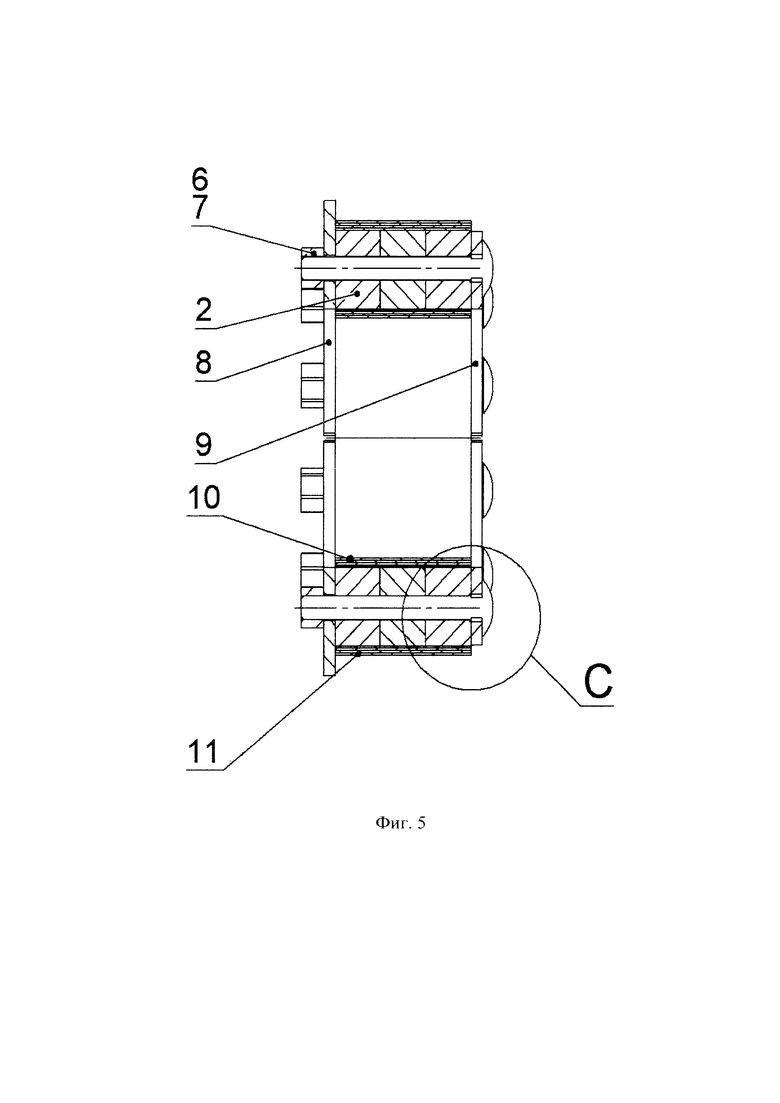

на фиг. 5 - уплотняющий фиксирующий узел;

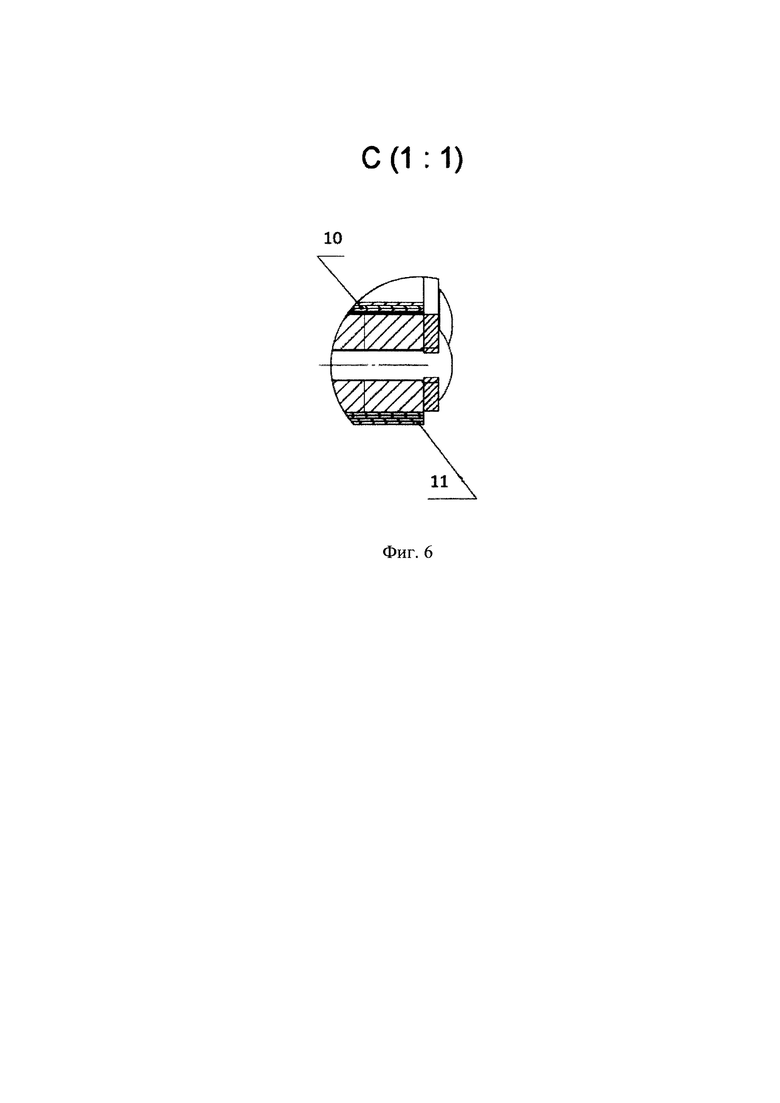

на фиг. 6 - вид С на фиг. 5.

Позициями на чертежах обозначены:

1 - уплотнительное фиксирующее устройство,

2 - уплотняющий компонент,

3 - полый цилиндр,

4 - проводимое изделие (кабель или труба),

5 - стена ограждающей конструкции,

6 - болт,

7 - гайка,

8 - верхняя кольцевая металлическая пластина,

9 - нижняя кольцевая металлическая пластина,

10 - наборные вкладыши, установленные на внутренней цилиндрической поверхности кольцевых пластин эластичного материала уплотняющего компонента,

11 - наборные вкладыши, установленные на внешней цилиндрической поверхности кольцевых пластин эластичного материала уплотняющего компонента.

Уплотнительное фиксирующее устройство для проведения кабелей/труб через сквозное отверстие в ограждающей конструкции 1 содержит полый цилиндр 3, открытый с обоих концов и выполненный в виде куска трубы, в частности с приваренным фланцем с одной ее стороны (на чертежах не показан), и уплотнительный и фиксирующий узел для прокладки и крепления проводимых изделий 4, выполненный по меньшей мере с одним входным отверстием для проходящего через стену 5 изделия и плотно вставленный в полый цилиндр 3. Уплотнительный и фиксирующий узел содержит верхнюю 8 и нижнюю 9 кольцевые металлические пластины с отверстиями и установленный между ними уплотняющий компонент 2, состоящий из по меньшей мере трех кольцевых пластин эластичного материала одинаковой толщины и закрепленных на их внутренней и внешней цилиндрических поверхностях наборных вкладышей 10 и 11. Верхняя 8 и нижняя 9 кольцевые металлические пластины выполнены из по меньшей мере двух одинаковых частей, в частности из нержавеющей стали. Части верхней 8 и нижней 9 кольцевых пластин скреплены с кольцевыми пластинами эластичного материала уплотняющего компонента посредством стягивающих болтов 6 с гайками 7. Уплотняющий компонент 2 предназначен для регулируемого заполнения пространства между проводимым изделием (кабель или труба) 4 и стенкой полого цилиндра 3, фиксирует от радиальных и осевых смещений проводимые кабели/трубы и обеспечивает плотный герметичный проход изделия вследствие того, что при стягивании болтов 6 с гайками 7 за счет увеличения в объеме кольцевых пластин эластичного материала, охваченных наборными вкладышами, устраняются возможные щели и зазоры в отверстии, включая зазоры, вызванные отклонениями от цилиндричности и/или по диаметру проводимого изделия.

Выполнение кольцевых металлических пластин уплотнительного фиксирующего устройства из нескольких одинаковых частей необходимо для равномерной радиальной деформации по длине всего устройства, что гарантирует создание герметичного и надежно фиксированного прохода кабелей/труб, при этом устраняется возможность перекоса проводимого изделия относительно оси сквозного отверстия ограждающей конструкции, создается возможность монтажа предложенного устройства на уже смонтированные кабели/трубы, проходящие сквозь ограждающие конструкции, что обеспечивает надежную герметичность ввода и, кроме того, дополнительно упрощает монтаж уплотнительного фиксирующего устройства при проведении изделий большого диаметра.

Верхняя кольцевая металлическая пластина 8 предназначена для однозначного ориентирования ввода проводимого изделия относительно плоскости торца полого цилиндра, уплотнительного и фиксирующего узла, стены. Нижняя кольцевая металлическая пластина 9 предназначена для передачи усилия сжатия болтов 6 и гаек 7 на заднюю плоскость уплотняющего компонента 2, равномерно распределяя его по всей задней поверхности уплотняющего компонента 2 уплотнительного и фиксирующего узла.

На внешней и внутренней цилиндрических поверхностях кольцевых пластин эластичного материала уплотняющего компонента 2, с использованием, например клея, с возможностью многократного приклеивания и отклеивания закреплены наборные вкладыши 10, 11, каждый из которых представляет собой по меньшей мере две полосы из эластичного эластомера толщиной не более 1 мм. Наборные вкладыши 10 в виде полос из эластичного эластомера, например EPDM, ТМКЩ, закрепленные на внешней цилиндрической поверхности уплотняющего компонента 2 с перекрытием контактных поверхностей кольцевых пластин эластичного материала, служат для скрепления кольцевых пластин эластичного материала по их контактным поверхностям, пересекающимся с внешней цилиндрической поверхностью, обеспечивая целостность конструкции всего уплотнительного фиксирующего устройства, надежную герметизацию ввода кабелей/труб через сквозное отверстие в ограждающей конструкции, а также возможность подбора внешнего диаметра (дискретность 1 мм или менее (при необходимости)) уплотнительного и фиксирующего узла и диаметра полого цилиндра для устранения возможного несоответствия диаметров сочлененных деталей. Наборные вкладыши 11 в виде полос из эластичного эластомера, например EPDM, ТМКЩ, закрепленные на внутренней цилиндрической поверхности уплотняющего компонента 2 с перекрытием контактных поверхностей кольцевых пластин эластичного материала, служат для скрепления кольцевых пластин эластичного материала по их контактным поверхностям, пересекающимся с внутренней цилиндрической поверхностью, обеспечивая целостность конструкции всего уплотнительного фиксирующего устройства, надежную герметизацию ввода кабелей/труб через сквозное отверстие в ограждающей конструкции и сохранение свойств пожароопасности, а также возможность подбора внутреннего диаметра (дискретность 1 мм или менее (при необходимости)) уплотнительного фиксирующего устройства и проводимого изделия, и как следствие обеспечивают увеличение диапазона проводимых кабелей/труб вплоть до возможности использования уплотнительного фиксирующего устройства как заглушки проходного отверстия.

Пример монтажа предложенного уплотнительного фиксирующего устройства для проведения кабелей/труб через сквозное отверстие в ограждающей конструкции.

Перед монтажом уплотнительного фиксирующего устройства для проведения кабелей/труб пробивают сквозное отверстие в стене 5 ограждающей конструкции (или в потолке, или в полу). В сквозное отверстие устанавливают уплотнительное фиксирующее устройство для прокладки и крепления (фиг. 1), имеющее по меньшей мере одно входное отверстие для кабеля, проходящего через стену (фиг. 2). Сначала вставляют полый цилиндр 3, открытый с обоих концов. Приваренный фланец и свободный фланец полого цилиндра крепят к ограждению любым возможным способом (прикручивание анкерными болтами, соединение на шпильках с противоположным свободным фланцем). Проводятся инженерные коммуникации (кабель или труба).

После того, как будет установлен полый цилиндр 3 и проведены инженерные коммуникации, в него устанавливается уплотнительный и фиксирующий узел, который монтируется до упора опорным фланцем в торец полого цилиндра 3 (обечайки). С помощью универсального ключа поочередно стягиваются болты 6 и гайки 7, уплотнительный и фиксирующий узел, расширяясь в радиальном направлении, фиксируется в полом цилиндре 3, создавая герметичный и фиксированный проход для инженерных коммуникаций.

Уплотнительный и фиксирующий узел изготавливается из частей верхней 8 и нижней 9 металлических пластин (фиг. 5), выполненных, например в виде полуколец, между которыми устанавливается уплотняющий компонент 2, который содержит по меньшей мере три пластины эластичного материала, например из пластичной резины. Части верхней металлической пластины 8, например из нержавеющей стали, закрепляют на уплотняющем компоненте 2 болтами 6 с гайками 7, на внешней и внутренней цилиндрических поверхностях кольцевых пластин эластичного материала закрепляют с возможностью многократного приклеивания и отклеивания наборные вкладыши 10, 11, выполненные каждый по меньшей мере в виде двух полос из эластичного эластомера толщиной 1 мм, с перекрытием контактных поверхностей кольцевых пластин эластичного материала. Общая длина уплотнительного и фиксирующего узла может быть равной длине сквозного отверстия в стене ограждающей конструкции (фиг. 4).

Такой же уплотнительный и фиксирующий узел для прохода кабелей/труб через сквозное отверстие в ограждающих конструкциях может быть установлен и с противоположной стороны сквозного отверстия в стене 5 (фиг. 3).

Также, при необходимости, пространство от уплотняющего компонента до противоположного торца сквозного отверстия можно заполнить теплоизолирующей набивкой для устранения образования "точки росы" в месте прохода инженерных коммуникаций в ограждение.

Подбор диаметров кабеля или трубы и уплотнительного и фиксирующего узла путем отрыва или добавления отдельного вкладыша, позволяющий максимально точно подобрать внешний диаметр уплотнительного и фиксирующего узла для фиксации его в полом цилиндре, а также возможность регулирования расширения пластин эластичного материала уплотняющего компонента для устранения щелей или зазоров, возникающих при наличии у проводимых изделий отклонений от цилиндричности и/или по диаметру, обеспечивают повышение надежности герметичности ввода проводимых изделий и надежности фиксации уплотнительного фиксирующего устройства в сквозном отверстии ограждающей конструкции.

Таким образом предложенное изобретение позволяет обеспечить надежную герметичность при обустройстве проходок труб или кабелей через ограждающие конструкции, а также целостность перекрытия при уплотнении проводимых изделий в широком диапазоне типоразмеров кабелей или труб с обеспечением их удержания от осевых и радиальных смещений при прокладке через сквозные отверстия.

Изобретение относится к линиям связи и предназначено для обеспечения герметизации ввода в помещение труб или кабелей через стенку, пол или потолок. В устройстве уплотнительный и фиксирующий узел содержит верхнюю и нижнюю кольцевые металлические пластины с отверстиями и установленный между ними уплотняющий компонент, при этом каждая из верхней и нижней кольцевых металлических пластин выполнена по меньшей мере из двух одинаковых частей, а уплотняющий компонент состоит из кольцевых пластин эластичного материала одинаковой толщины, зажатых между частями верхней и нижней кольцевых металлических пластин посредством стягивающих болтов с гайками, и наборных вкладышей в виде полос из эластичного эластомера толщиной не более 1 мм, закрепленных на внешней и внутренней цилиндрических поверхностях кольцевых пластин эластичного материала с возможностью многократного приклеивания и отклеивания с перекрытием контактных поверхностей кольцевых пластин эластичного материала. Техническим результатом является надежность герметичности, целостность перекрытия при уплотнении проводимых изделий в широком диапазоне типоразмеров с обеспечением удержания их от осевых и радиальных перемещений. 6 з.п. ф-лы, 6 ил.

1. Уплотнительное фиксирующее устройство для проведения кабелей/труб через сквозное отверстие в ограждающей конструкции, содержащее открытый с обоих концов полый цилиндр, выполненный в виде куска трубы, и плотно вставленный в полый цилиндр по меньшей мере один уплотнительный и фиксирующий узел, отличающееся тем, что уплотнительный и фиксирующий узел содержит верхнюю и нижнюю кольцевые металлические пластины с отверстиями и установленный между ними уплотняющий компонент, при этом каждая из верхней и нижней кольцевых металлических пластин выполнена по меньшей мере из двух одинаковых частей, а уплотняющий компонент состоит из кольцевых пластин эластичного материала одинаковой толщины, зажатых между частями верхней и нижней кольцевых металлических пластин посредством стягивающих болтов с гайками, и наборных вкладышей в виде полос из эластичного эластомера толщиной не более 1 мм, закрепленных на внешней и внутренней цилиндрических поверхностях кольцевых пластин эластичного материала с возможностью многократного приклеивания и отклеивания с перекрытием контактных поверхностей кольцевых пластин эластичного материала.

2. Уплотнительное фиксирующее устройство по п. 1, отличающееся тем, что оно выполнено с возможностью установки уплотнительного и фиксирующего узла с одного из краев сквозного отверстия ограждающей конструкции.

3. Уплотнительное фиксирующее устройство по п. 1, отличающееся тем, что общая длина уплотнительного и фиксирующего узла соответствует длине сквозного отверстия ограждающей конструкции.

4. Уплотнительное фиксирующее устройство по одному из пп. 1-3, отличающееся тем, что верхняя кольцевая металлическая пластина имеет диаметр больше диаметра сквозного отверстия, а нижняя кольцевая металлическая пластина имеет диаметр меньше диаметра сквозного отверстия.

5. Уплотнительное фиксирующее устройство по п. 1, отличающееся тем, что верхняя и нижняя кольцевые пластины выполнены из нержавеющей стали.

6. Уплотнительное фиксирующее устройство по п. 1, отличающееся тем, что кольцевые пластины эластичного материала выполнены из пластичной резины.

7. Уплотнительное фиксирующее устройство по п. 1, отличающееся тем, что пространство от уплотняющего компонента до противоположного торца сквозного отверстия может быть заполнено теплоизолирующей набивкой.
