УПЛОТНИТЕЛЬНЫЙ ФИКСИРУЮЩИЙ УЗЕЛ ДЛЯ ПРОВЕДЕНИЯ КАБЕЛЕЙ/ТРУБ ЧЕРЕЗ СКВОЗНОЕ ОТВЕРСТИЕ В ОГРАЖДАЮЩЕЙ КОНСТРУКЦИИ Российский патент 2025 года по МПК F16L5/08 H02G3/22

Изобретение относится к области строительства, а именно к линиям связи, и предназначено для обеспечения герметизации и фиксации вводимых в помещение труб или кабелей через стенку, пол или потолок.

Из уровня техники известна закладная втулка для введения кабелей, проведения труб, содержащая центральную часть со сквозным центральным отверстием и фланцем на одном конце центральной части, сжимаемую часть и сжимающее средство, причем сжимаемая часть расположена между фланцем и сжимающим средством и во взаимодействии с ними, при этом сжимающее средство присоединено к фланцу с возможностью размещения в различных положениях относительно фланца, который направлен в сторону от центральной части, и его наружный диаметр выполнен больше внутреннего диаметра отверстия, в которое входит закладная втулка, установленная так, что сжимающаяся часть сжимается в осевом направлении за счет сжимающего средства и расширяется в радиальном направлении до примыкания к внутреннему диаметру отверстия, в которое входит закладная втулка, при этом сжимающее средство установлено с возможностью скольжения на наружной стороне центральной части (RU 2295665 С2, F16L 5/08, 20.03.2007).

Из уровня техники известно устройство для прокладки кабеля через стену, содержащее по меньшей мере одно устройство для прокладки и крепления, имеющее по меньшей мере одно входное отверстие для по меньшей мере одного кабеля, который должен проходить через стену и который должен быть соединен с отверстием, при этом имеется секция полого цилиндра, открытая с обоих концов, которая может быть плотно вставлена в отверстие уплотнительного и фиксирующего устройства, в секции полого цилиндра имеется уплотнительный элемент, который плотно закрывает пространство между кабелем, принимаемым секцией полого цилиндра и секцией полого цилиндра (DE 29517409 U1, 13.03.1997).

Из уровня техники известен наиболее близкий аналог предложенного изобретения, которым является средство ввода для прокладки труб и кабелей, содержащее две металлические пластины с отверстиями, между которыми зажат уплотняющий компонент, включающий слои пластин эластичного материала, при этом первый слой выполнен из вспененного этиленвинилацетата, второй - из огнезащитного терморасширяющегося материала и третий - из упругого материала (RU 180944 U1, H02G 3/22, 02.07.2018).

Общий недостаток известных решений заключается в невозможности устранения щелей или зазоров, возникающих при проведении кабелей/труб, имеющих отклонения от цилиндричности и/или отклонения по диаметру, что не позволяет обеспечить надежную герметичность проводки кабелей/труб в помещение через сквозное отверстие.

Технической проблемой, на решение которой направлено предложенное изобретение, является создание конструкции уплотнительного фиксирующего узла для проводки кабелей/труб через сквозное отверстие в ограждающей конструкции, обеспечивающей надежные герметичность и фиксацию ввода в помещение труб или кабелей, в том числе изделий, имеющих недостатки, такие как отклонения от цилиндричности или отклонения по диаметру.

Технический результат, достигаемый при реализации предложенного изобретения, заключается в обеспечении надежной герметичности проводки и фиксации кабелей/труб за счет целостности конструкции уплотнительного фиксирующего узла и возможности удержания проводимых изделий от осевых и радиальных перемещений с устранением возникающих зазоров при наличии у изделий отклонений от цилиндричности или по диаметру.

Указанный технический результат обеспечивается тем, что в уплотнительном фиксирующем узле для проведения кабелей/труб через сквозное отверстие в ограждающей конструкции, содержащем верхнюю и нижнюю кольцевые металлические пластины с отверстиями и установленный между ними уплотняющий компонент, каждая из верхней и нижней кольцевых металлических пластин выполнена по меньшей мере из двух одинаковых частей, а уплотняющий компонент состоит из кольцевых пластин эластичного материала одинаковой толщины, зажатых между частями верхней и нижней кольцевых металлических пластин посредством стягивающих болтов с гайками, и наборных вкладышей в виде полос из эластичного эластомера толщиной не более 1 мм, закрепленных на внешней и внутренней цилиндрических поверхностях кольцевых пластин эластичного материала с возможностью многократного приклеивания и отклеивания с перекрытием контактных поверхностей кольцевых пластин эластичного материала.

Кроме того, технический результат достигается тем, что уплотнительный фиксирующий узел выполнен с возможностью установки с одного из краев сквозного отверстия ограждающей конструкции.

Кроме того, технический результат достигается тем, что общая длина кольцевых пластин эластичного материала соответствует длине сквозного отверстия ограждающей конструкции.

Кроме того, технический результат достигается тем, что верхняя кольцевая металлическая пластина имеет диаметр больше диаметра сквозного отверстия, а нижняя кольцевая металлическая пластина имеет диаметр меньше диаметра сквозного отверстия.

Кроме того, технический результат достигается тем, что верхняя и нижняя кольцевые пластины выполнены из нержавеющей стали.

Кроме того, технический результат достигается тем, что кольцевые пластины эластичного материала выполнены из пластичной резины.

Кроме того, технический результат достигается тем, что пространство от уплотняющего компонента до противоположного торца сквозного отверстия может быть заполнено теплоизолирующей набивкой.

Предложенное изобретение поясняется фигурами, где:

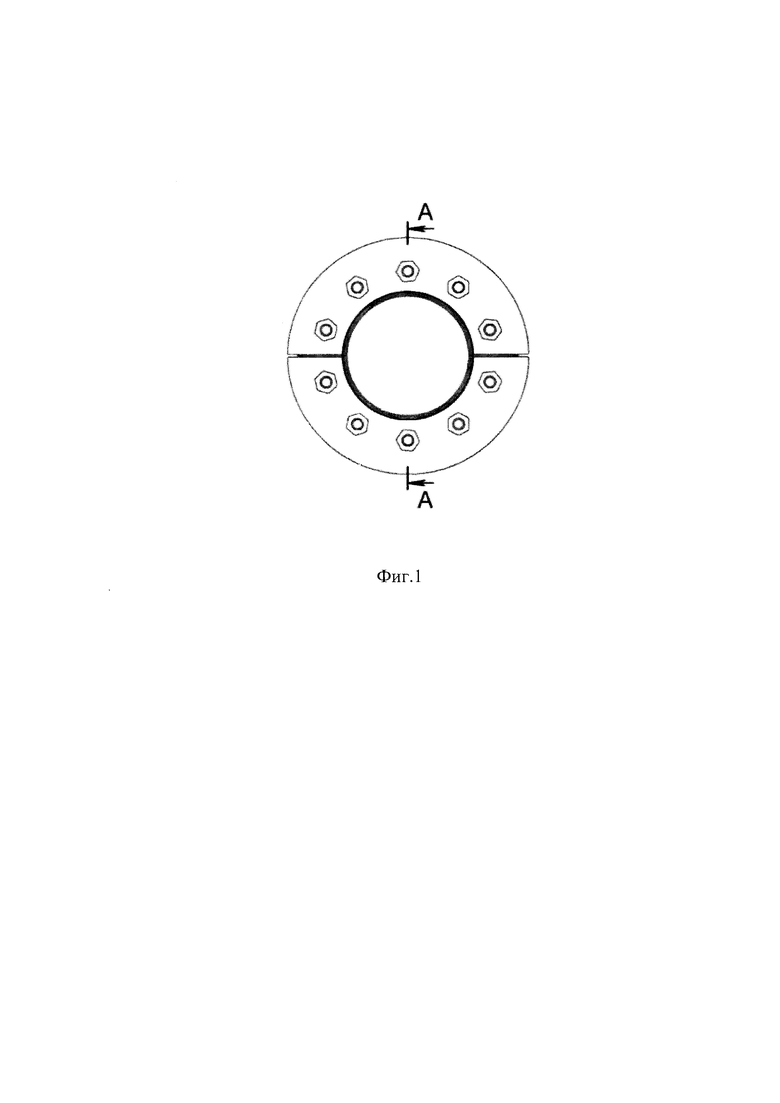

на фиг. 1 - уплотнительный фиксирующий узел для проведения кабелей/труб через сквозное отверстие в ограждающей конструкции, вид спереди;

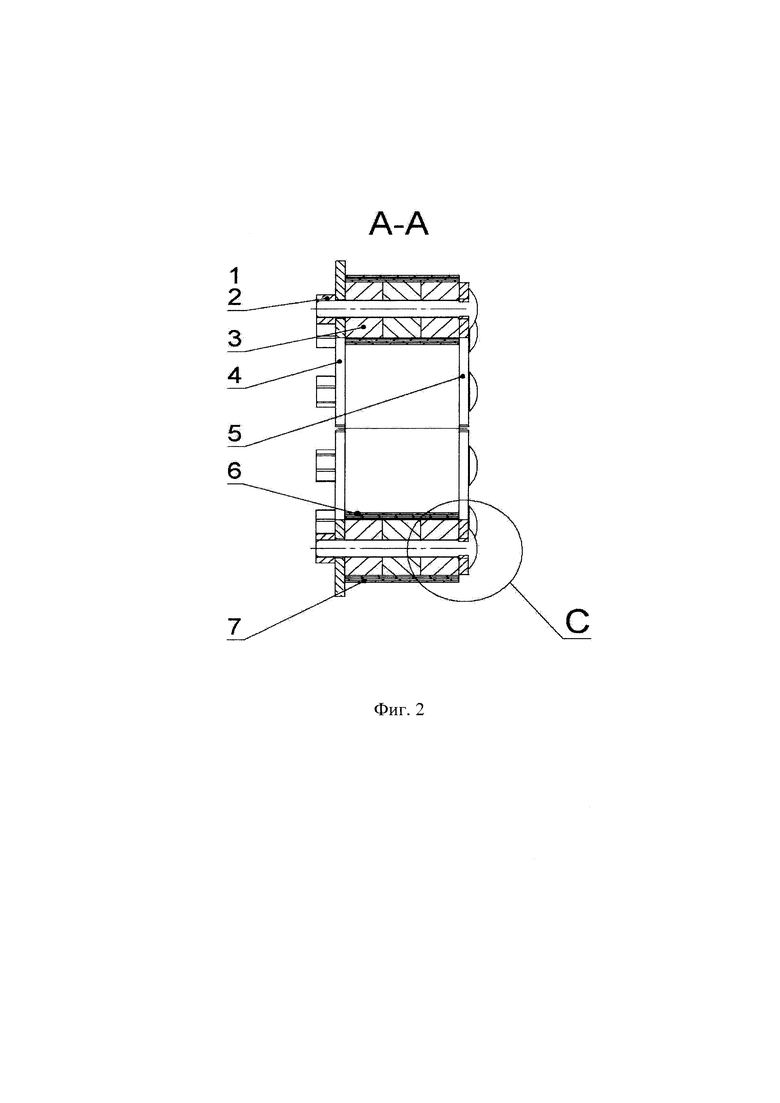

на фиг. 2 - разрез А-А на фиг. 1;

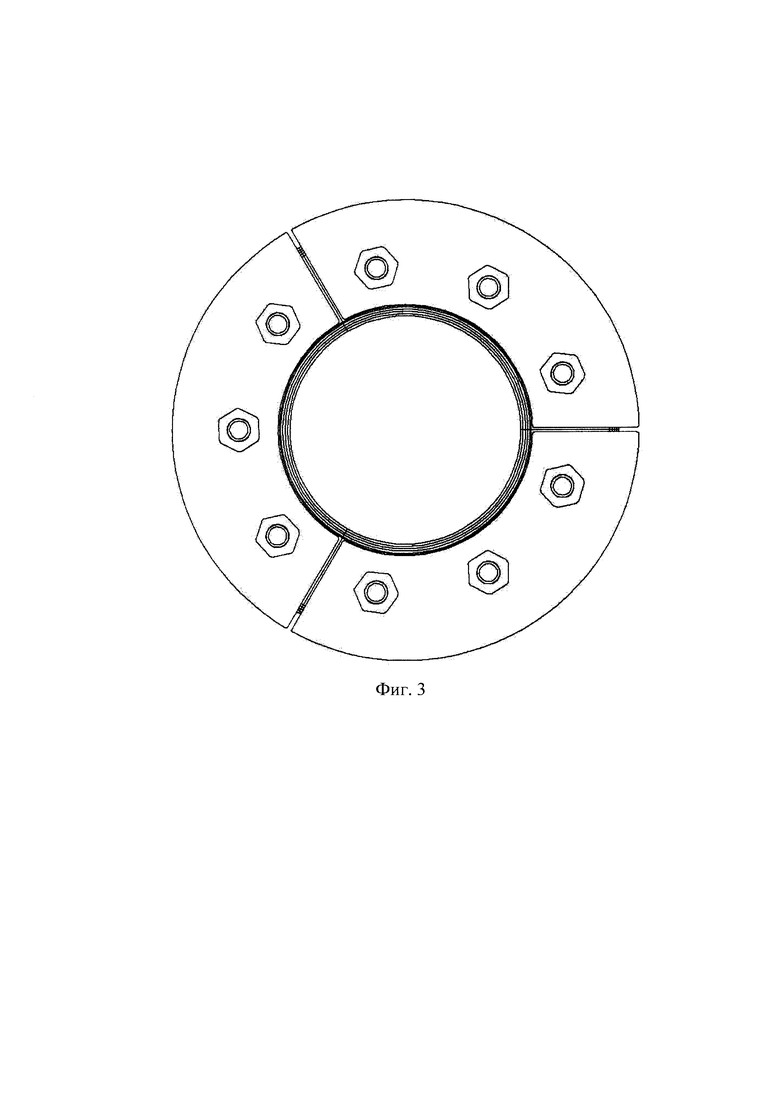

на фиг. 3 - выполнение верхней и нижней кольцевых металлических пластин уплотняющего компонента уплотнительного фиксирующего узла для проведения кабелей/труб через сквозное отверстие в ограждающей конструкции из трех одинаковых частей;

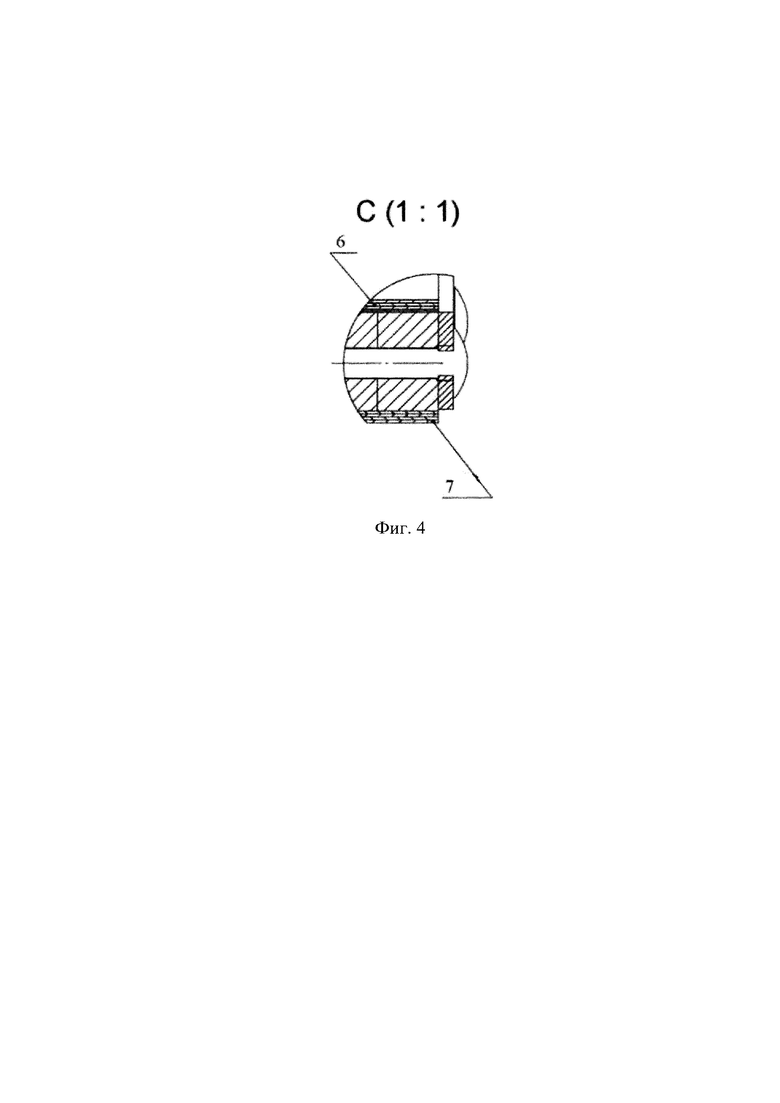

на фиг. 4 - вид С на фиг. 2;

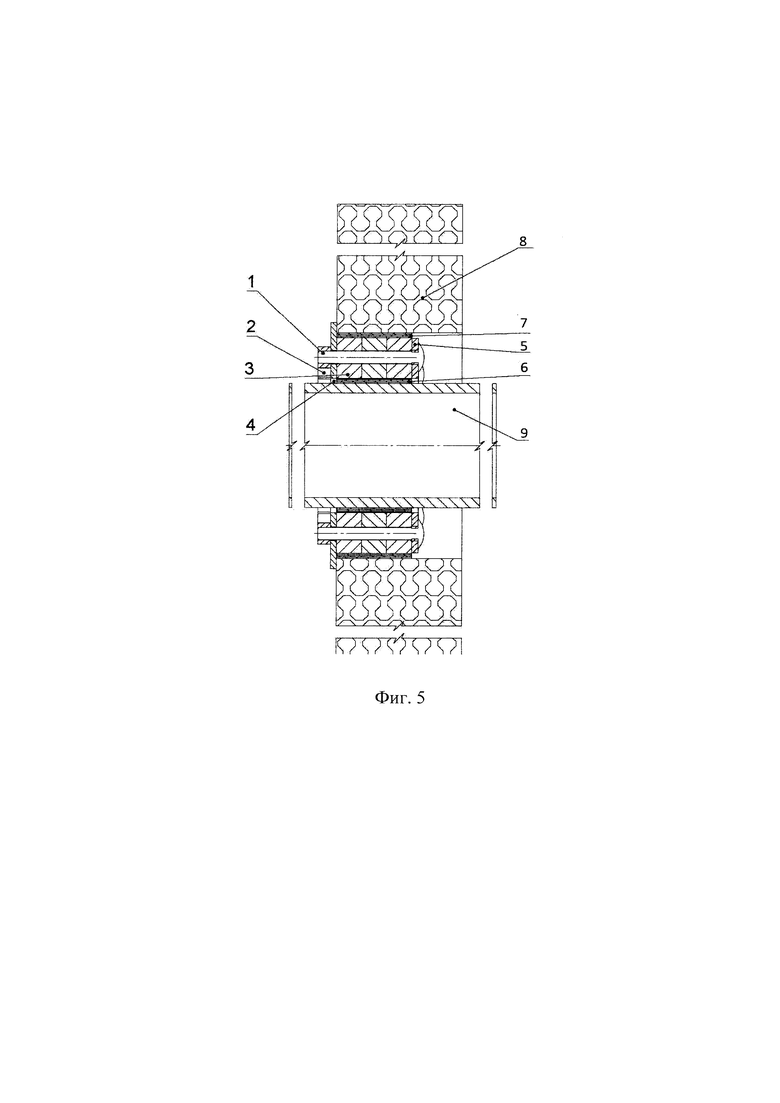

на фиг. 5 - расположение уплотнительного фиксирующего узла с одного из краев сквозного отверстия в ограждающей конструкции;

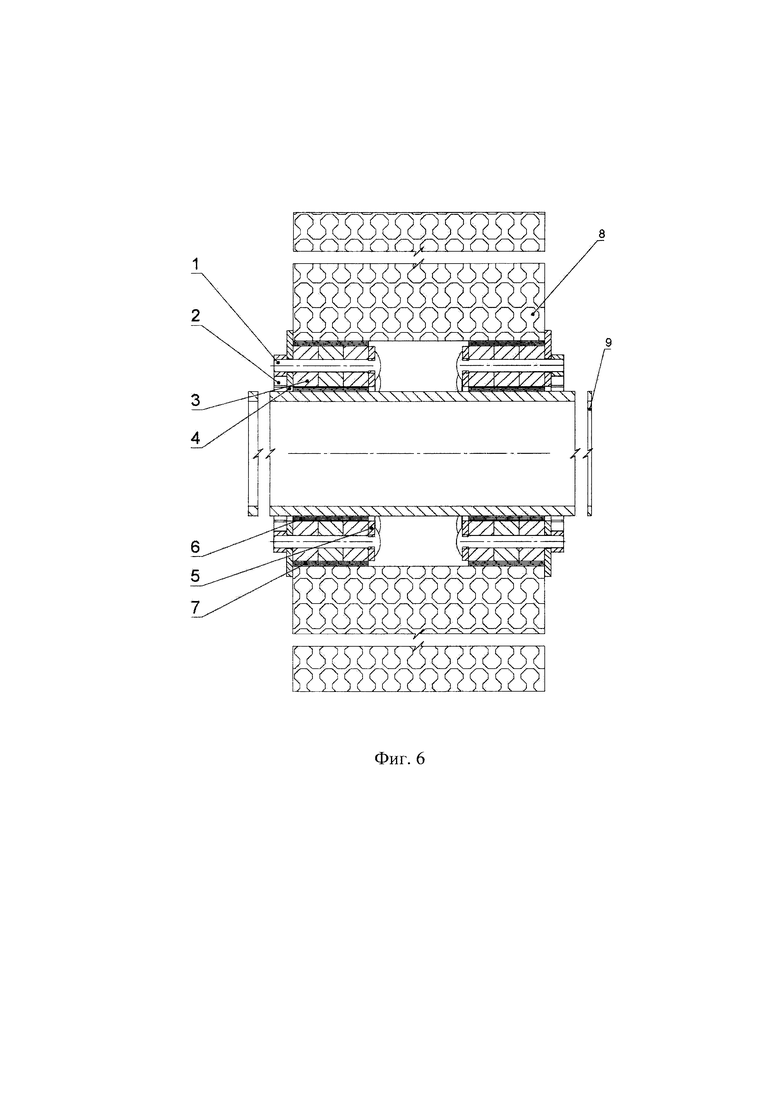

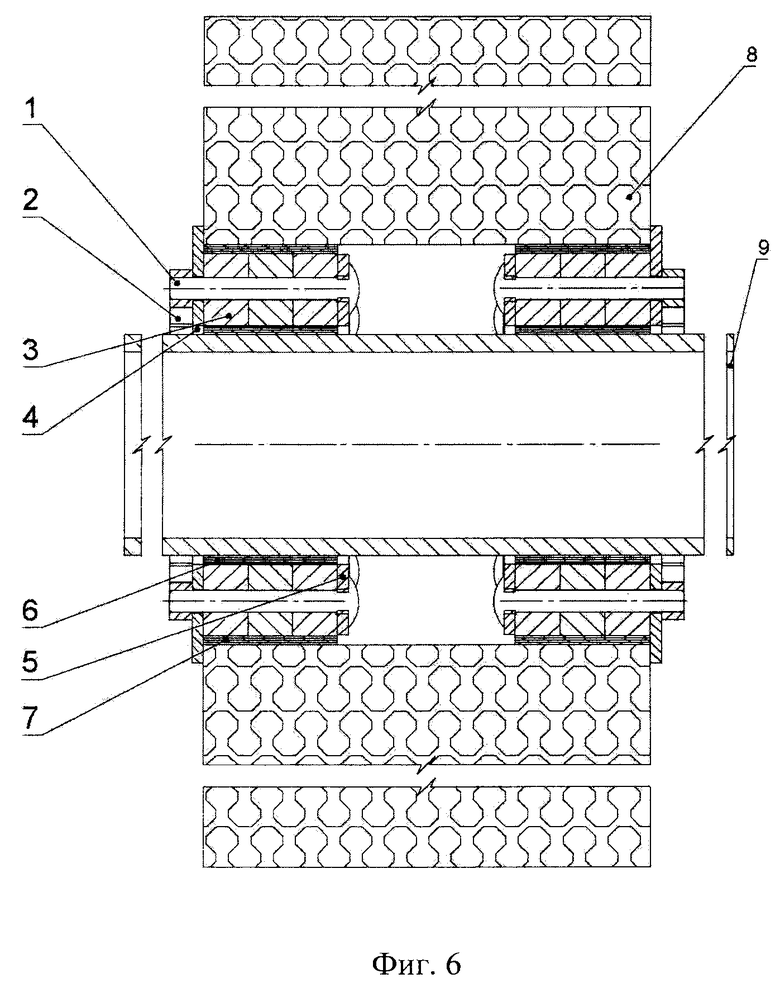

на фиг. 6 - расположение уплотнительных фиксирующих узлов с двух краев сквозного отверстия в ограждающей конструкции;

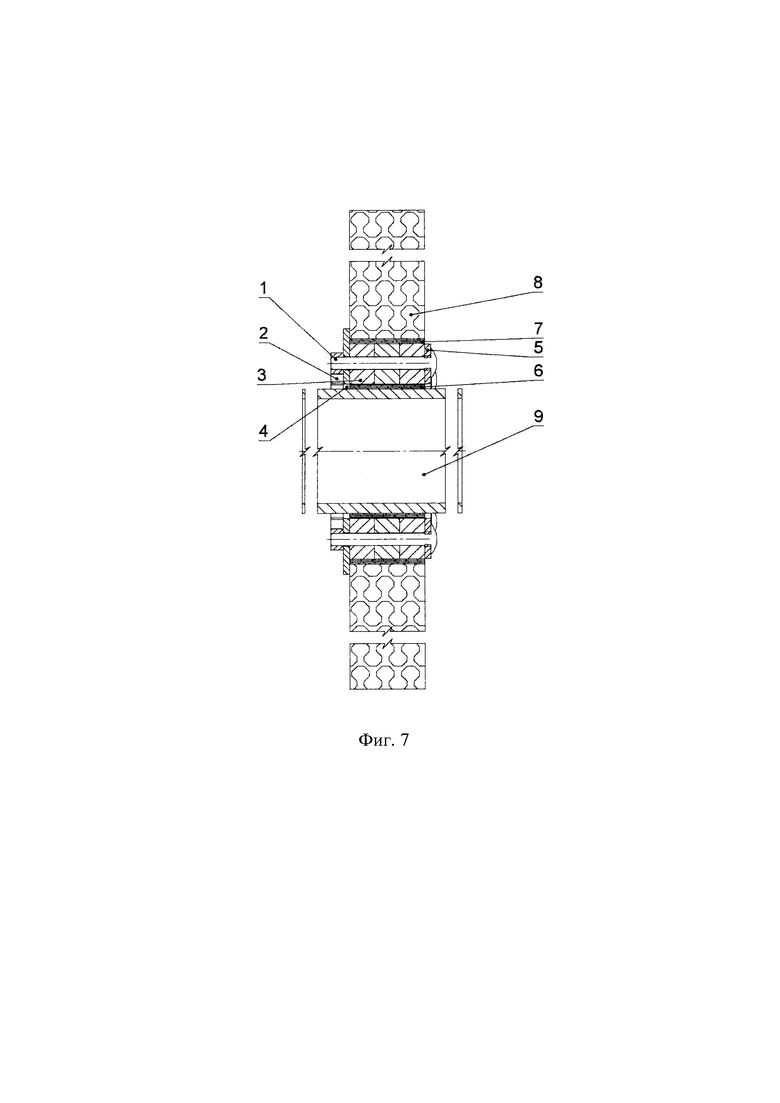

на фиг. 7 - расположение уплотнительного фиксирующего узла по всей длине сквозного отверстия в ограждающей конструкции.

Позициями на фигурах обозначены:

1 - болт,

2 - гайка,

3 - кольцевые пластины эластичного материала,

4 - верхняя кольцевая металлическая пластина,

5 - нижняя кольцевая металлическая пластина,

6 - наборные вкладыши, установленные на внутренней цилиндрической поверхности кольцевых пластин эластичного материала,

7 - наборные вкладыши, установленные на внешней цилиндрической поверхности кольцевых пластин эластичного материала,

8 - перегородка ограждающей конструкции,

9 - проводимое изделие (труба или кабель).

Уплотнительный фиксирующий узел для проведения кабелей/труб через сквозное отверстие в ограждающей конструкции (фиг. 1-3) содержит верхнюю 4 и нижнюю 5 кольцевые металлические пластины с отверстиями и установленный между ними уплотняющий компонент, состоящий из кольцевых пластин эластичного материала 3 и закрепленных на их внешней и внутренней цилиндрических поверхностях наборных вкладышей 6 и 7. Зажатые между упомянутыми верхней 4 и нижней 5 пластинами кольцевые пластины эластичного материала 3, охваченные наборными вкладышами, предназначены для заполнения пространства между проводимым изделием (труба/кабель) 9 и перегородкой 8, фиксируют от радиальных и осевых смещений проводимые кабели/трубы, создавая герметичный проход изделия вследствие того, что при стягивании болтов 1 с гайками 2 за счет увеличения в объеме слои пластин эластичного материала 3, охваченные наборными вкладышами, устраняют возможные щели, зазоры, в том числе вызванные отклонениями от цилиндричности и/или по диаметру проводимого кабеля/трубы. Верхняя 4 и нижняя 5 кольцевые металлические пластины выполнены по меньшей мере из двух одинаковых частей, в частности из нержавеющей стали. Верхняя 4 кольцевая пластина имеет диаметр больше диаметра сквозного отверстия, а нижняя 5 кольцевая пластина имеет диаметр меньше диаметра сквозного отверстия. Кольцевые пластины эластичного материала 3 выполнены одинаковой толщины. Наборные вкладыши 6 и 7 закреплены на внутренней и внешней цилиндрических поверхностях кольцевых пластин эластичного материала 3 с возможностью многократного приклеивания и отклеивания и выполнены в виде полос из эластичного эластомера толщиной не более 1 мм (фиг. 4) таким образом, что они перекрывают контактные поверхности кольцевых пластин эластичного материала 3, обеспечивая целостность уплотняющего компонента и конструкции всего уплотнительного фиксирующего узла для надежной герметизации ввода кабелей/труб через сквозное отверстие в стене.

Выполнение кольцевых металлических пластин уплотнительного фиксирующего узла из нескольких одинаковых частей необходимо для равномерной радиальной деформации по длине всего узла, что гарантирует создание герметичного и надежно фиксированного прохода кабеля/трубы, при этом устраняется возможность перекоса проводимого кабеля/трубы относительно оси сквозного отверстия ограждающей конструкции, создается возможность монтажа уплотнительного фиксирующего узла на уже смонтированные кабели/трубы, проходящие сквозь ограждающие конструкции, что обеспечивает надежную герметичность проведения кабелей/труб через сквозное отверстие в ограждающей конструкции, и, кроме того, дополнительно упрощается монтаж уплотнительного фиксирующего узла на кабелях/трубах большого диаметра.

Верхняя кольцевая металлическая пластина 4 предназначена для однозначного ориентирования уплотнительного фиксирующего узла относительно плоскости торца секции проводимого изделия 9 и перегородки 8. Нижняя кольцевая металлическая пластина 5 предназначена для передачи усилия сжатия болтов 1 и гаек 2 на заднюю плоскость слоев пластин эластичного материала 3, равномерно распределяя его по всей задней поверхности слоев пластин эластичного материала 3 уплотнительного фиксирующего узла.

Наборные вкладыши 7 в виде полос из эластичного эластомера, например EPDM, ТМКЩ, закрепленные на внешней цилиндрической поверхности пластин эластичного материала 3, служат для скрепления кольцевых пластин эластичного материала по их контактным поверхностям, пересекающимся с внешней цилиндрической поверхностью, обеспечивают целостность конструкции уплотнительного фиксирующего узла для надежной герметизации ввода, а также возможность подбора внешнего диаметра (дискретность 1 мм или менее (при необходимости)) уплотнительного фиксирующего узла и диаметра сквозного отверстия в перегородке для устранения возможного несоответствия диаметров сочлененных деталей. Наборные вкладыши 6 в виде полос из эластичного эластомера, например EPDM, ТМКЩ, закрепленные на внутренней цилиндрической поверхности пластин эластичного материала 3, служат для скрепления кольцевых пластин эластичного материала по их контактным поверхностям, пересекающимся с внутренней цилиндрической поверхностью, обеспечивают целостность конструкции уплотнительного фиксирующего узла для надежной герметизации ввода и сохранения свойств пожароопасности, а также возможность подбора внутреннего диаметра (дискретность 1 мм или менее (при необходимости)) уплотнительного фиксирующего узла и проводимой трубы, и как следствие обеспечивают увеличение диапазона проводимых труб вплоть до возможности использования уплотнительного фиксирующего узла как заглушки проходного отверстия.

Пример монтажа предложенного уплотнительного фиксирующего узла

Уплотнительный фиксирующий узел для прохода кабелей/труб через сквозное отверстие в ограждающей конструкции, представляющий собой готовый к применению сборочный узел, размещают в сквозном отверстии ограждающей конструкции с проведенными инженерными коммуникациями.

Предварительно максимально точно устанавливают соответствие диаметра сквозного отверстия в перегородке ограждающей конструкции 8 и внешнего диаметра уплотнительного фиксирующего узла подбором вкладышей 7, и также предварительно максимально точно устанавливают соответствие диаметра проводимого изделия (трубы или кабеля) 9 и внутреннего диаметра уплотнительного фиксирующего узла подбором вкладышей 6, путем, соответственно, съема или добавления вкладышей 7 с дискретностью подбора 1 мм и съема или добавления вкладышей 6 с дискретностью подбора 1 мм до упора верхней кольцевой металлической пластины 4 в ограждающую часть конструкции.

Так как сборочная единица уплотнительного фиксирующего узла состоит, например, из трех одинаковых частей, размещать при монтаже необходимо совместно все части одновременно и поочередно, не допуская перекосов и неравномерности размещения частей в сквозном отверстии перегородки ограждающей конструкции 8 по оси проводимого изделия 9 до плотного соприкосновения верхней кольцевой металлической пластины 4 и торцевой части отверстия, что также обеспечивается перекрытием контактных поверхностей кольцевых пластин эластичного материала наборными вкладышами для обеспечения целостности конструкции предложенного уплотнительного фиксирующего узла для надежности герметизации и сохранения свойств пожароопасности.

Таким образом, уплотнительный фиксирующий узел полностью закрывает внутреннюю полость с одной стороны сквозного отверстия ограждающей конструкции, верхняя пластина 4 плотно прилегает к торцевой части отверстия ограждающей конструкции и упирается в него (фиг. 5).

Затем путем стяжки болтов с гайками нижняя кольцевая металлическая пластина 5 прижимает пластины эластичного материала в количестве, например, трех к верхней кольцевой металлической пластине 4. При дальнейшей затяжке болтов три слоя кольцевых пластин эластичного материала 3, например пластичной резины (пластичного эластомера), начинают деформироваться в радиальном направлении так, что они надежно фиксируют и уплотняют в ограждающей конструкции проводимые инженерные коммуникации, при этом общая длина слоев пластин эластичного материала может быть равной длине сквозного отверстия ограждающей конструкции (фиг. 7).

Такой же уплотнительный фиксирующий узел для прохода кабелей/труб через сквозное отверстие в ограждающих конструкциях может быть установлен и с противоположной стороны сквозного отверстия в перегородке ограждающей конструкции 8, как показано на фиг. 6.

Тем самым создается герметичное расположение в сквозном отверстии ограждающей конструкции и водонепроницаемая, газонепроницаемая проходка (ввод) инженерных коммуникаций.

Также, при необходимости, пространство от уплотняющего компонента до противоположного торца сквозного отверстия может быть заполнено теплоизолирующей набивкой для устранения образования "точки росы" в месте прохода инженерных коммуникаций в ограждение.

Таким образом, газонепроницаемая, водонепроницаемая проходка для системы инженерных коммуникаций готова к эксплуатации.

Предлагаемое изобретение позволит обеспечить надежную герметичность при обустройстве проходок труб или кабелей через ограждающие конструкции, а также их надежную фиксацию за счет целостности конструкции уплотнительного фиксирующего узла, используемого при уплотнении проводимых изделий в широком диапазоне типоразмеров кабелей или труб.

Изобретение относится к области строительства и предназначено для обеспечения герметизации ввода в помещение труб или кабелей через стенку, или пол, или потолок. В устройстве каждая из верхней и нижней кольцевых металлических пластин выполнена по меньшей мере из двух одинаковых частей, а уплотняющий компонент состоит из кольцевых пластин эластичного материала одинаковой толщины, зажатых между частями верхней и нижней кольцевых металлических пластин посредством стягивающих болтов с гайками, и наборных вкладышей в виде полос из эластичного эластомера толщиной не более 1 мм, закрепленных на внешней и внутренней цилиндрических поверхностях кольцевых пластин эластичного материала с возможностью многократного приклеивания и отклеивания с перекрытием контактных поверхностей кольцевых пластин эластичного материала. Техническим результатом является надежная герметичность за счет целостности перекрытия при уплотнении изделия в широком диапазоне типоразмеров кабелей и труб с обеспечением удержания изделия от осевых и радиальных перемещений. 6 з.п. ф-лы, 7 ил.

1. Уплотнительный фиксирующий узел для проведения кабелей/труб через сквозное отверстие в ограждающей конструкции, содержащий верхнюю и нижнюю кольцевые металлические пластины с отверстиями и установленный между ними уплотняющий компонент, отличающийся тем, что каждая из верхней и нижней кольцевых металлических пластин выполнена по меньшей мере из двух одинаковых частей, а уплотняющий компонент состоит из кольцевых пластин эластичного материала одинаковой толщины, зажатых между частями верхней и нижней кольцевых металлических пластин посредством стягивающих болтов с гайками, и наборных вкладышей в виде полос из эластичного эластомера толщиной не более 1 мм, закрепленных на внешней и внутренней цилиндрических поверхностях кольцевых пластин эластичного материала с возможностью многократного приклеивания и отклеивания с перекрытием контактных поверхностей кольцевых пластин эластичного материала.

2. Уплотнительный фиксирующий узел по п. 1, отличающийся тем, что он выполнен с возможностью установки с одного из краев сквозного отверстия ограждающей конструкции.

3. Уплотнительный фиксирующий узел по п. 1, отличающийся тем, что общая длина слоев кольцевых пластин эластичного материала соответствует длине сквозного отверстия ограждающей конструкции.

4. Уплотнительный фиксирующий узел по одному из пп. 1-3, отличающийся тем, что верхняя кольцевая металлическая пластина имеет диаметр больше диаметра сквозного отверстия, а нижняя кольцевая металлическая пластина имеет диаметр меньше диаметра сквозного отверстия.

5. Уплотнительный фиксирующий узел по п. 1, отличающийся тем, что верхняя и нижняя кольцевые пластины выполнены из нержавеющей стали.

6. Уплотнительный фиксирующий узел по п. 1, отличающийся тем, что кольцевые пластины эластичного материала выполнены из пластичной резины.

7. Уплотнительный фиксирующий узел по п. 1, отличающийся тем, что пространство от уплотняющего компонента до противоположного торца сквозного отверстия может быть заполнено теплоизолирующей набивкой.
