УСТРОЙСТВО ДЛЯ ГЕНЕРИРОВАНИЯ АЭРОЗОЛЯ С ОПОРОЙ ДЛЯ ПОДАЧИ ВОЗДУХА В ИЗДЕЛИЕ ДЛЯ ГЕНЕРИРОВАНИЯ АЭРОЗОЛЯ Российский патент 2025 года по МПК A24F40/40

[Область техники]

[1] Варианты осуществления изобретения относятся к устройству для генерирования аэрозоля и, в частности, к устройству для генерирования аэрозоля, содержащему опору для подачи воздуха в изделие для генерирования аэрозоля.

[Предшествующий уровень техники]

[2] В последнее время возросла потребность в альтернативных способах преодоления недостатков обычных сигарет. Например, растет потребность в системе для генерирования аэрозоля посредством нагревания сигарет или материала для генерирования аэрозоля с использованием устройства для генерирования аэрозоля вместо сжигания сигарет. В связи с этим активно проводились исследования устройства для генерирования аэрозоля нагревательного типа. Так в качестве ближайшего аналога может быть рассмотрен объект CN 111436662.

[Сущность изобретения]

[Техническая задача]

[3] Для генерирования аэрозоля в устройстве для генерирования аэрозоля необходимо плавно подавать воздух в изделие для генерирования аэрозоля (например, сигарету).

[4] Когда воздух поступает в изделие для генерирования аэрозоля через один конец изделия, поток и количество воздуха могут зависеть от структуры, окружающей изделие для генерирования аэрозоля. Количество и качество курения может зависеть от потока и количества поступающего воздуха.

[5] Различные варианты осуществления настоящего изобретения направлены на повышение количества испарения и качества курения путем значительного увеличения количества воздуха, поступающего в изделие для генерирования аэрозоля.

[6] Технические задачи различных вариантов осуществления настоящего изобретения не ограничены вышеприведенным описанием, и специалист в данной области техники сможет понять другие технические задачи на основании описанных ниже вариантов осуществления изобретения.

[Техническое решение]

[7] Устройство для генерирования аэрозоля согласно одному из вариантов осуществления изобретения может содержать корпус с внутренним пространством для размещения изделия для генерирования аэрозоля; нагреватель, расположенный снаружи изделия для генерирования аэрозоля и предназначенный для нагрева изделия для генерирования аэрозоля, помещенного во внутреннее пространство; и по меньшей мере одну опору, расположенную во внутреннем пространстве, поддерживающую изделие для генерирования аэрозоля и направляющую воздух, поступающий во внутреннее пространство, к одному концу изделия для генерирования аэрозоля.

[Полезные эффекты изобретения]

[8] Устройство для генерирования аэрозоля согласно различным вариантам осуществления настоящего изобретения может повышать количество испарения и качество курения посредством подачи большого количества воздуха к изделию для генерирования аэрозоля.

[9] Эффекты настоящего изобретения не ограничены описанными выше эффектами, и неуказанные эффекты будут понятны специалисту в данной области техники из настоящего описания и приложенных чертежей.

[Описание чертежей]

[10] На ФИГ. 1 в аксонометрии изображено устройство для генерирования аэрозоля согласно одному из вариантов осуществления изобретения.

[11] На ФИГ. 2 показан разрез устройства для генерирования аэрозоля согласно варианту осуществления изобретения, изображенному на ФИГ. 1.

[12] На ФИГ. 3 в развернутом виде в аксонометрии изображено устройство для генерирования аэрозоля согласно одному из вариантов осуществления изобретения.

[13] На ФИГ. 4 изображен разрез устройства для генерирования аэрозоля, изображенного на ФИГ. 3.

[14] На ФИГ. 5 изображен увеличенный вид части устройства для генерирования аэрозоля, изображенного на ФИГ. 3.

[15] На ФИГ. 6 изображен поток воздуха в увеличенной части устройства для генерирования аэрозоля, изображенного на ФИГ. 3.

[16] На ФИГ. 7 изображен поток воздуха и высота расположения устройства для генерирования аэрозоля над нижней поверхностью, на увеличенном виде части устройства для генерирования аэрозоля, изображенного на ФИГ. 3.

[17] На ФИГ.8 в аксонометрии изображена часть, полученная путем разрезания части устройства для генерирования аэрозоля, изображенного на ФИГ.3.

[18] На ФИГ. 9 изображена структура опоры устройства для генерирования аэрозоля, изображенного на ФИГ. 3.

[19] На ФИГ. 10 изображена блок-схема устройства для генерирования аэрозоля согласно другому варианту осуществления изобретения.

[Принцип изобретения]

[20] В отношении терминов в различных вариантах осуществления общие термины, широко используемые в настоящее время, выбирают с учетом функций структурных элементов в различных вариантах осуществления настоящего изобретения. Тем не менее значения терминов могут быть изменены в соответствии с намерением, судебным прецедентом, появлением новых технологий и т.п. Кроме того, в некоторых случаях возможен произвольный выбор заявителем терминов в конкретных случаях. Значение таких терминов подробно раскрывается в соответствующей части описания настоящего изобретения. Следовательно, термины, использованные в различных вариантах осуществления настоящего изобретения, следует понимать согласно значениям и объяснениям, приведенным в описании настоящего изобретения.

[21] При этом, если прямо не указано обратное, слово «содержать» и его формы, такие как «содержит» или «содержащий», будет пониматься как подразумевающее включение указанных элементов в состав чего-либо, но не как исключение любых других элементов. Кроме того, термины, обозначающие «блок», «часть» и «модуль», представленные в описании изобретения, означают блоки для обработки по меньшей мере одной функции и операции и могут быть реализованы компонентами аппаратного или программного обеспечения, а также их комбинациями.

[22] В данном случае, когда выражение типа «по меньшей мере один» стоит перед упорядоченными элементами, оно изменяет все элементы, а не каждый упорядоченный элемент. Например, выражение "по меньшей мере одно из a, b и с" следует толковать как включающее а, b, с, или а и b, а и с, b и с, или a, b и с.

[23] В одном из вариантов осуществления изобретения устройство для генерирования аэрозоля, может быть выполнено как устройство, генерирующее аэрозоль путем электрического нагрева сигареты, размещенной в его внутреннем пространстве.

[24] Устройство для генерирования аэрозоля может содержать нагреватель. В одном из вариантов осуществления изобретения нагреватель может представлять собой электрорезистивный нагреватель. Например, нагреватель может содержать электропроводящую дорожку, и нагреватель может нагреваться, когда по электропроводящей дорожке протекает электрический ток.

[25] Нагреватель может содержать трубчатый нагревательный элемент, пластинчатый нагревательный элемент, игольчатый или стержневой нагревательный элемент и может нагревать внутреннюю и/или внешнюю часть сигареты в соответствии с формой нагревательного элемента.

[26] Сигарета может содержать табачный стержень и фильтрующий стержень. Табачный стержень может быть сформирован в виде листов, нитей и мелких кусочков, вырезанных из табачного листа. Кроме того, табачный стержень может быть окружен теплопроводящим материалом. Например, теплопроводящим материалом может служить металлическая фольга, например алюминиевая фольга, а также другие материалы.

[27] Фильтрующий стержень может содержать фильтр из ацетата целлюлозы. Фильтрующий стержень может содержать по меньшей мере один сегмент. Например, фильтрующий стержень может содержать первый сегмент, выполненный с возможностью охлаждения аэрозоля, и второй сегмент, выполненный с возможностью фильтрации определенного содержащегося в аэрозоле компонента.

[28] В другом варианте осуществления изобретения устройство для генерирования аэрозоля может представлять собой устройство, генерирующее аэрозоль с помощью картриджа, содержащего материал для генерирования аэрозоля.

[29] Устройство для генерирования аэрозоля содержит картридж, содержащий материал для генерирования аэрозоля и основной корпус, поддерживающий картридж. Картридж может быть соединен с основным корпусом с возможностью разъединения, но возможны и другие варианты. Картридж может быть выполнен как единое целое с основным корпусом или собран с основным корпусом, и может быть закреплен на основном корпусе таким образом, чтобы пользователь не мог отсоединить его от корпуса. Картридж может быть установлен на основном корпусе так, чтобы материал для генерирования аэрозоля находился внутри него. Тем не менее, настоящее изобретение не ограничено этим вариантом. Материал для генерирования аэрозоля может быть введен в картридж, когда картридж соединен с основным корпусом.

[30] Картридж может содержать материал для генерирования аэрозоля, находящийся, например, в жидком, твердом, газообразном или гелеобразном состоянии. Материал для генерирования аэрозоля может представлять собой жидкую композицию. Например, жидкая композиция может представлять собой жидкость с содержанием табачного материала, в который входит летучий компонент табачного ароматизатора или жидкость с содержанием нетабачного материала.

[31] Получив электрический сигнал или радиосигнал от основного корпуса, картридж может выполнять функцию генерирования аэрозоля путем преобразования материала для генерирования аэрозоля внутри картриджа в газовую фазу. Аэрозоль может представлять собой газ, в котором испаренные частицы материала для генерирования аэрозоля смешаны с воздухом.

[32] В другом варианте осуществления изобретения устройство для генерирования аэрозоля генерирует аэрозоль путем нагревания жидкой композиции, и сгенерированный аэрозоль поступает к пользователю через сигарету. То есть, сгенерированный из жидкой композиции аэрозоль может перемещаться вдоль пути для потока воздуха в устройстве для генерирования аэрозоля, и путь для потока воздуха может быть выполнен с возможностью пропускания аэрозоля к пользователю через сигарету.

[33] В другом варианте осуществления изобретения устройство для генерирования аэрозоля может представлять собой устройство, генерирующее аэрозоль из материала для генерирования аэрозоля с помощью ультразвуковых колебаний. В настоящее время под способом ультразвуковых колебаний может пониматься способ генерирования аэрозоля путем распыления материала для генерирования аэрозоля с помощью ультразвуковых колебаний, генерируемых источником колебаний.

[34] Устройство для генерирования аэрозоля может содержать источник колебаний и может создавать короткопериодные колебания с помощью источника колебаний для преобразования материала для генерирования аэрозоля в аэрозоли. Вибрация, создаваемая источником колебаний, может представлять собой ультразвуковые колебания, причем частотный диапазон ультразвуковых колебаний может составлять от примерно 100 кГц до примерно 3,5 МГц; также возможны другие варианты.

[35] Устройство для генерирования аэрозоля может дополнительно содержать фитиль, впитывающий материал для генерирования аэрозоля. Например, фитиль может быть расположен с возможностью окружения по меньшей мере одного участка источника колебаний или с возможностью контакта по меньшей мере с одним участком источника колебаний.

[36] Когда на источник колебаний подают напряжение (например, переменное напряжение), источник колебаний может генерировать тепло и/или ультразвуковые колебания, и тепло и/или ультразвуковые колебания, генерируемые источником колебаний, могут быть переданы на впитанный фитилем материал для генерирования аэрозоля. Впитанный фитилем материал для генерирования аэрозоля может быть переведен в газовую фазу под воздействием передаваемых от источника колебаний тепла и/или ультразвуковых колебаний, что позволяет генерировать аэрозоль.

[37] Например, вязкость впитанного фитилем материала для генерирования аэрозоля может быть снижена под воздействием генерируемого источником колебаний тепла и материал для генерирования аэрозоля с пониженной вязкостью может быть преобразован в мелкие частицы под воздействием ультразвуковых колебаний, создаваемых источником колебаний, что позволяет генерировать аэрозоль; также возможны другие варианты.

[38] В другом варианте осуществления изобретения устройство для генерирования аэрозоля может представлять собой устройство, генерирующее аэрозоль путем индукционного нагрева размещенного в нем устройства для генерирования аэрозоля.

[39] Устройство для генерирования аэрозоля может содержать токоприемник и катушку. В одном из вариантов осуществления изобретения катушка может прилагать магнитное поле к токоприемнику. Когда питание подают на катушку от устройства для генерирования аэрозоля, внутри катушки может быть сформировано магнитное поле. В одном из вариантов осуществления изобретения токоприемник может представлять собой магнитное тело, генерирующее тепло под воздействием внешнего магнитного поля. При размещении токоприемника внутри катушки и приложении к нему магнитного поля токоприемник выделяет тепло для нагрева изделия для генерирования аэрозоля. Кроме того, опционально, токоприемник может быть расположен внутри изделия для генерирования аэрозоля.

[40] В другом варианте осуществления изобретения устройство для генерирования аэрозоля может дополнительно содержать подставку.

[41] Устройство для генерирования аэрозоля может образовывать систему с отдельной подставкой. Например, подставка может заряжать аккумулятор устройства для генерирования аэрозоля. В альтернативном варианте нагреватель может нагреваться при соединении подставки и устройства для генерирования аэрозоля друг с другом.

[42] Далее настоящее изобретение описано более подробно со ссылкой на прилагаемые чертежи, на которых иллюстративные варианты осуществления настоящего изобретения показаны таким образом, что специалист в данной области техники сможет легко понять настоящее изобретение. Изобретение может быть реализовано в формах, которые могут быть реализованы в устройствах для генерирования аэрозоля в соответствии с различными вариантами осуществления изобретения, описанными выше, или может быть реализовано в различных формах и не ограничивается вариантами осуществления изобретения, описанными в настоящем документе.

[43] Ниже по тексту будут подробно описаны некоторые варианты осуществления настоящего изобретения со ссылкой на прилагаемые чертежи.

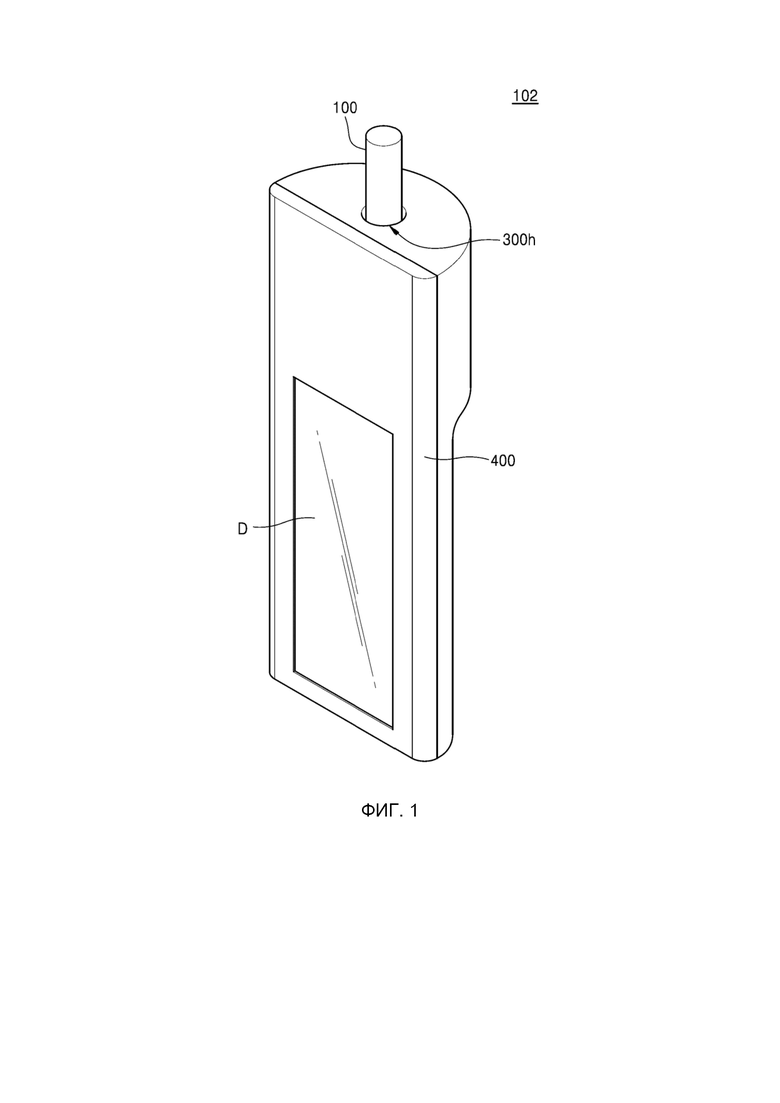

[44] На ФИГ. 1 в аксонометрии изображено устройство 102 для генерирования аэрозоля согласно одному из вариантов осуществления изобретения.

[45] Как показано на ФИГ. 1, устройство 120 для генерирования аэрозоля согласно одному из вариантов осуществления изобретения может содержать корпус 400, в который может быть вставлено изделие 100 для генерирования аэрозоля.

[46] Корпус 400 может формировать общий внешний вид устройства 102 для генерирования аэрозоля, и компоненты устройства 102 для генерирования аэрозоля могут быть расположены во внутреннем пространстве корпуса 400. Например, нагреватель и аккумулятор могут быть расположены во внутреннем пространстве корпуса, но компоненты, расположенные во внутреннем пространстве, не ограничиваются ими.

[47] На ФИГ. 1 показано, что поперечное сечение устройства 102 для генерирования аэрозоля (то есть корпуса 400) имеет форму полукруглой колонны, однако форма устройства 102 для генерирования аэрозоля не ограничивается этим вариантом. Например, устройство 102 для генерирования аэрозоля может иметь форму цилиндра или многоугольной колонны (например, треугольной или четырехугольной колонны).

[48] Корпус 400 может содержать пространство 300h для размещения, предназначенное для размещения по меньшей мере части изделия 100 для генерирования аэрозоля. Изделие 100 для генерирования аэрозоля может быть вставлено в корпус (или размещено в корпусе) через пространство 300h для размещения, и изделие 100 для генерирования аэрозоля, вставленное в корпус 400, может быть нагрето нагревателем внутри корпуса 400.

[49] Изделие 100 для генерирования аэрозоля при нагревании может генерировать аэрозоль. Пользователь может вдыхать аэрозоль, выходящий из изделия 100 для генерирования аэрозоля.

[50] Устройство 102 для генерирования аэрозоля может дополнительно содержать дисплей D, на котором отображается визуальная информация. Дисплей D может быть расположен таким образом, чтобы по меньшей мере часть дисплея D была открыта к внешней стороне корпуса 400. Устройство 102 для генерирования аэрозоля может предоставлять пользователю различную визуальную информацию посредством дисплея D.

[51] Например, устройство 102 для генерирования аэрозоля может предоставлять информацию о том, выполнил ли пользователь затяжку, или информацию о количестве оставшихся затяжек вставленного изделия 100 для генерирования аэрозоля посредством дисплея D, причем информация, предоставляемая посредством дисплея D, может быть изменена различными способами.

[52] Кроме того, устройство 102 для генерирования аэрозоля может управлять работой устройства 102 для генерирования аэрозоля на основании ввода пользователя на дисплее D. Например, устройство 102 для генерирования аэрозоля может управлять работой нагревателя или профилем температуры нагревателя на основании ввода пользователя (например, сенсорного ввода) на дисплее D, но операция управления устройством 102 для генерирования аэрозоля не ограничивается этим вариантом.

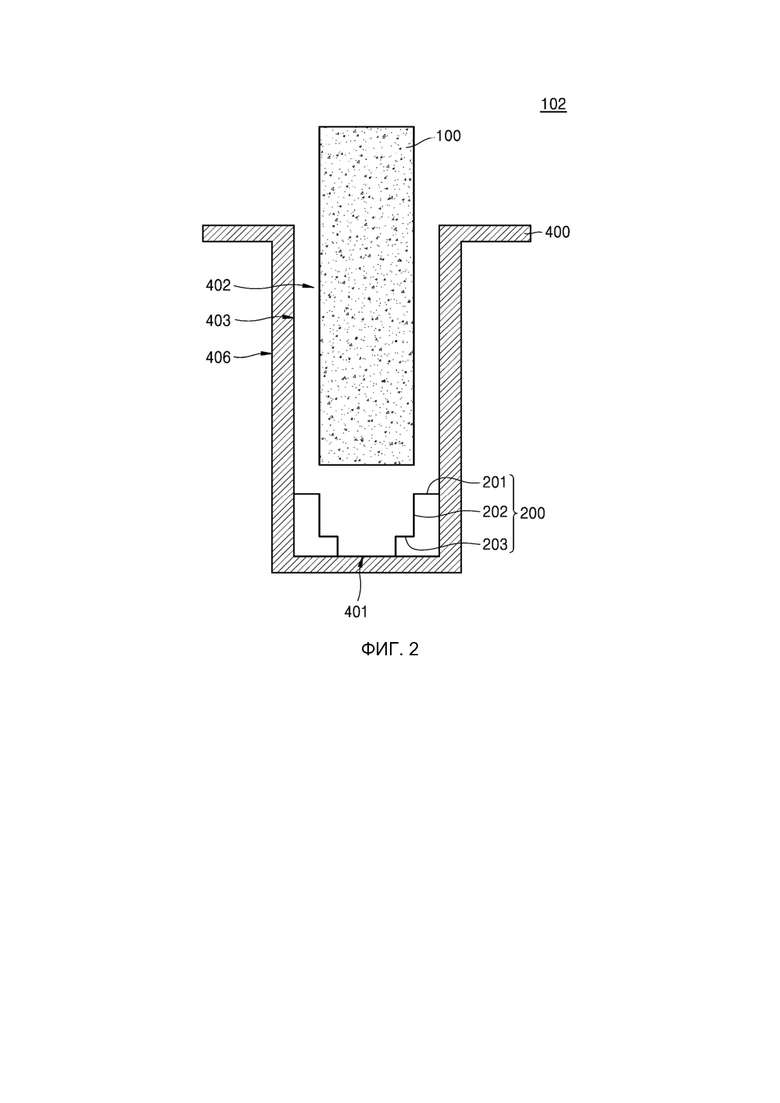

[53] На ФИГ. 2 показан разрез устройства 102 для генерирования аэрозоля согласно варианту осуществления изобретения, изображенному на ФИГ. 1.

[54] Как показано на ФИГ. 2, устройство 102 для генерирования аэрозоля может содержать корпус 400 для размещения изделия 100 для генерирования аэрозоля и опору 200, расположенную внутри корпуса 400 и поддерживающую устройство 102 для генерирования аэрозоля.

[55] Различные компоненты устройства 102 для генерирования аэрозоля могут быть расположены внутри внутреннего пространства 402 корпуса 400. Например, нагреватель, блок введения и опора 200 могут быть расположены во внутреннем пространстве 402 корпуса 400, но компоненты, расположенные во внутреннем пространстве 402 корпуса 400, не ограничиваются этим вариантом.

[56] Корпус 400 может содержать блок введения для размещения по меньшей мере части изделия 100 для генерирования аэрозоля. Нагреватель для нагрева изделия 100 для генерирования аэрозоля, размещенного во внутреннем пространстве 402 корпуса 400, может быть расположен снаружи изделия 100 для генерирования аэрозоля.

[57] Опора 200 может быть расположена во внутреннем пространстве 402 корпуса 400.

[58] Опора 200 может поддерживать изделие 100 для генерирования аэрозоля и/или нагреватель 101 (см. ФИГ. 3). Опора 200 может содержать концевую опору 203 и/или боковую опору 202 и/или опору 201 нагревателя.

[59] Концевая опора 203 может поддерживать по меньшей мере часть одной поверхности одного конца изделия 100 для генерирования аэрозоля. Боковая опора 202 может поддерживать по меньшей мере часть боковой поверхности изделия 100 для генерирования аэрозоля. Опора 201 нагревателя может поддерживать по меньшей мере часть нагревателя 101.

[60] Опора 200 может иметь форму, выступающую в сторону внутреннего пространства 402 от нижней поверхности 401 корпуса 400. Например, опора 200 в форме выступа может быть образована опорой 201 нагревателя и концевой опорой 203, ориентированными в продольном направлении внутреннего пространства корпуса 400.

[61] Один или несколько слоев могут быть образованы опорой 210 нагревателя и концевой опорой 203. На ФИГ. 2 опора 201 нагревателя и концевая опора 203 могут образовывать два слоя. Стенка опоры 200, соединяющая опору 201 нагревателя с концевой опорой 203, может представлять собой боковую опору 202.

[62] В одном из вариантов осуществления изобретения корпус 400 может содержать внутреннее пространство 402 для размещения по меньшей мере части изделия 100 для генерирования аэрозоля. Изделие 100 для генерирования аэрозоля может быть вставлено в корпус 400 (или размещено в нем) через внутреннее пространство 402. Изделие 100 для генерирования аэрозоля, вставленное в корпус 400, может нагреваться нагревателем 101 внутри корпуса 400.

[63] Аэрозоль, образующийся на внутренней стороне корпуса 400 при нагревании изделия 100 для генерирования аэрозоля, может быть выпущен из устройства 102 для генерирования аэрозоля через изделие 100 для генерирования аэрозоля, и пользователь может вдыхать выпускаемый аэрозоль.

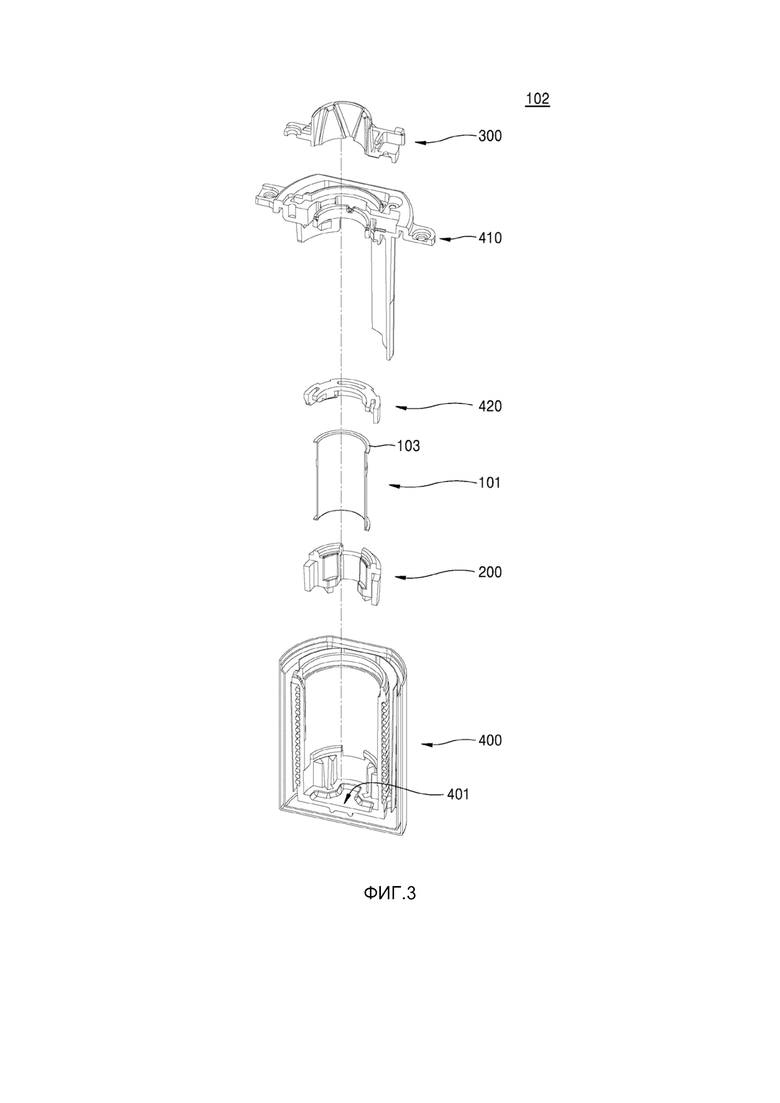

[64] На ФИГ. 3 в развернутом виде в аксонометрии изображено устройство 102 для генерирования аэрозоля согласно одному из вариантов осуществления изобретения.

[65] Как показано на ФИГ. 3, устройство 102 для генерирования аэрозоля может содержать корпус 400, блок 300 введения, опору 200 и нагреватель 101. По меньшей мере один из компонентов устройства 102 для генерирования аэрозоля может соответствовать или быть аналогичен по меньшей мере одному из компонентов устройства 102 для генерирования аэрозоля, изображенного на ФИГ. 2, и описания, повторяющие приведенные выше, будут опущены.

[66] Варианты осуществления изобретения не ограничены формой блока 300 введения, изображенной на ФИГ. 3. Блок 300 введения может иметь различную форму при условии, что форма позволяет разместить или вставить блок во внутреннее пространство 402 корпуса 400.

[67] Блок 300 введения может иметь форму, подходящую для поддержки по меньшей мере части изделия 100 для генерирования аэрозоля, размещенного во внутреннем пространстве 402 корпуса 400 или вставленного в него. Кроме того, блок 300 введения может содержать пустое пространство для введения изделия 100 для генерирования аэрозоля во внутреннее пространство 402 корпуса 400.

[68] Блок 300 введения может пропускать внешний воздух во внутреннее пространство 402 корпуса 400, что позволяет воздуху поступать в изделие 100 для генерирования аэрозоля. Блок 300 введения может содержать отверстие для обеспечения подачи внешнего воздуха во внутреннее пространство 402 корпуса 400.

[69] Как показано на ФИГ. 3, устройство 102 для генерирования аэрозоля может дополнительно содержать верхнюю рамку 410 и входную рамку 420.

[70] Верхняя рамка 410 может быть соединена с блоком 300 введения и корпусом 400. Входная рамка 420 может быть соединена с верхней рамкой 410.

[71] Входная рамка 420 может содержать одно или несколько отверстий для обеспечения подачи внешнего воздуха во внутреннее пространство 402 корпуса 400. Отверстия входной рамки 420 могут быть расположены таким образом, чтобы они соответствовали отверстиям блока 300 введения.

[72] Как показано на ФИГ. 3, нагреватель 101 может иметь форму, окружающую изделие 100 для генерирования аэрозоля; также возможны другие варианты. Нагреватель 101 может иметь различные формы при условии сохранения возможности нагрева изделия 100 для генерирования аэрозоля снаружи.

[73] Нагреватель 101 может содержать фланец 103, изогнутый наружу с одного конца и/или с обоих концов. Поскольку опора 201 нагревателя в составе опоры 200 поддерживает фланец 103 нагревателя 101, нагреватель 101 может находиться на некотором удалении от нижней поверхности 401 корпуса 400.

[74] Опора 200 может быть выполнена как часть нижней поверхности 401 или внутренней стенки 403 корпуса 400. В альтернативном варианте, как показано на ФИГ. 3, опора 200 может быть отделена от корпуса 400.

[75] Например, опора 200 и нижняя поверхность 401 корпуса 400 могут содержать, соответственно, выступ и канавку, которые могут быть соединены друг с другом. Опора 200 и нижняя поверхность 401 корпуса 400 не ограничивается формой выступом и канавкой и может иметь различные формы при условии сохранения возможности их соединения друг с другом.

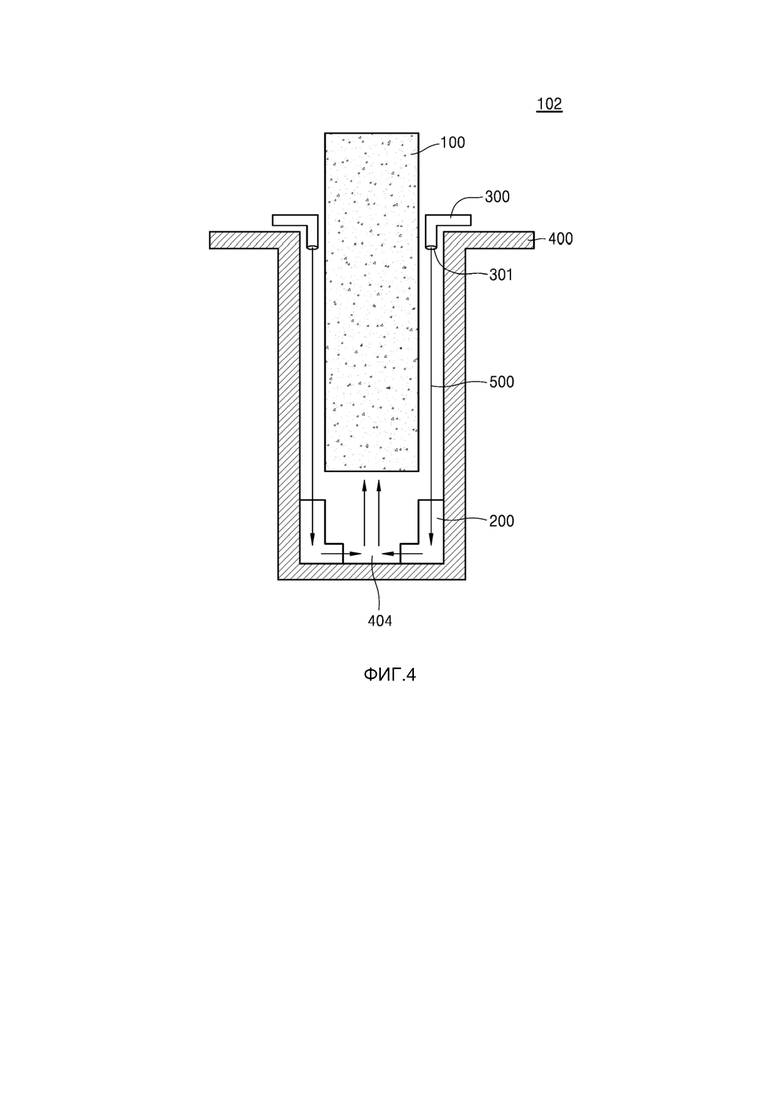

[76] На ФИГ. 4 показан разрез устройства 102 для генерирования аэрозоля, изображенного на ФИГ. 3.

[77] Поток 500 воздуха может изменяться в зависимости от расположения блока 300 введения и опоры 200 корпуса 400.

[78] Например, как показано на ФИГ. 4, поток 500 воздуха может быть образован внешним воздухом, поступающим во внутреннее пространство 402 корпуса 400 через входное отверстие 301 блока 300 введения. Поток 500 воздуха может быть сформирован в продольном направлении изделия 100 для генерирования аэрозоля (т.е. в направлении от одного конца изделия 100 для генерирования аэрозоля к другому концу изделия 100 для генерирования аэрозоля). Воздух может поступать в изделие 100 для генерирования аэрозоля через конец (т.е. верхний конец) изделия 100 для генерирования аэрозоля.

[79] Корпус 400 может дополнительно содержать блок 300 введения, и блок 300 введения может дополнительно содержать входное отверстие 301.

[80] Входное отверстие 301 может пропускать внешний воздух во внутреннее пространство 402 корпуса 400. Входное отверстие 301 может иметь круглую форму. Тем не менее, форма входного отверстия 301 не ограничивается этим вариантом, и входное отверстие 301 может иметь различные формы при условии сохранения возможности пропускания внешнего воздуха во внутреннее пространство 402 корпуса 400.

[81] Одно или несколько входных отверстий 301 могут быть выполнены в блоке 300 введения. Несколько входных отверстий 301 могут быть расположены в блоке 300 введения в окружном направлении блока 300 введения. Внешний воздух может поступать во внутреннее пространство 402 корпуса 400 через входное отверстие 301 блока 300 введения.

[82] Объем потока 500 воздуха может увеличиваться по мере формирования внутреннего пространства 404 нижней поверхности корпуса 400. Увеличенный поток 500 воздуха может повысить количество и качество курения с использованием устройства 102 для генерирования аэрозоля.

[83] Например, как показано на ФИГ. 4, внутреннее пространство 404 нижней поверхности может быть образовано пространством между одним концом изделия 100 для генерирования аэрозоля и нижней поверхностью 401 корпуса 400. Один конец изделия 100 для генерирования аэрозоля может быть расположен на некотором удалении от нижней поверхности 401 корпуса 400 на концевой опоре 203 опоры 200.

[84] Поскольку изделие 100 для генерирования аэрозоля находится на достаточном расстоянии от нижней поверхности 401 корпуса 400, увеличенный поток 500 воздуха может быть направлен на изделие 100 для генерирования аэрозоля. Увеличенный поток 500 воздуха может повысить количество и качество курения с использованием устройства 102 для генерирования аэрозоля.

[85] Поток 500 воздуха может изменяться в зависимости от формы опоры 200.

[86] Опора 200 может выступать в сторону внутреннего пространства 402 на нижней поверхности 401 корпуса 400, или в сторону внутреннего пространства 420 на внутренней стенке 403 корпуса 400.

[87] Поскольку опора 200 не образует выступа в середине внутренней стенки 403 корпуса 400, поток 500 воздуха между входным отверстием 301 и нижней поверхностью 401 корпуса 400 может иметь определенную направленность.

[88] Поскольку поток 500 воздуха имеет определенную направленность, можно уменьшить завихрение потока 500 воздуха во внутреннем пространстве 402 устройства 102 для генерирования аэрозоля. Поскольку завихрение потока воздуха уменьшается, избыток воздуха может поступать в один конец изделия 200 для генерирования аэрозоля в соответствии с потоком 500 воздуха.

[89] Увеличенный поток 500 воздуха может повысить количество и качество курения с использованием устройства 102 для генерирования аэрозоля.

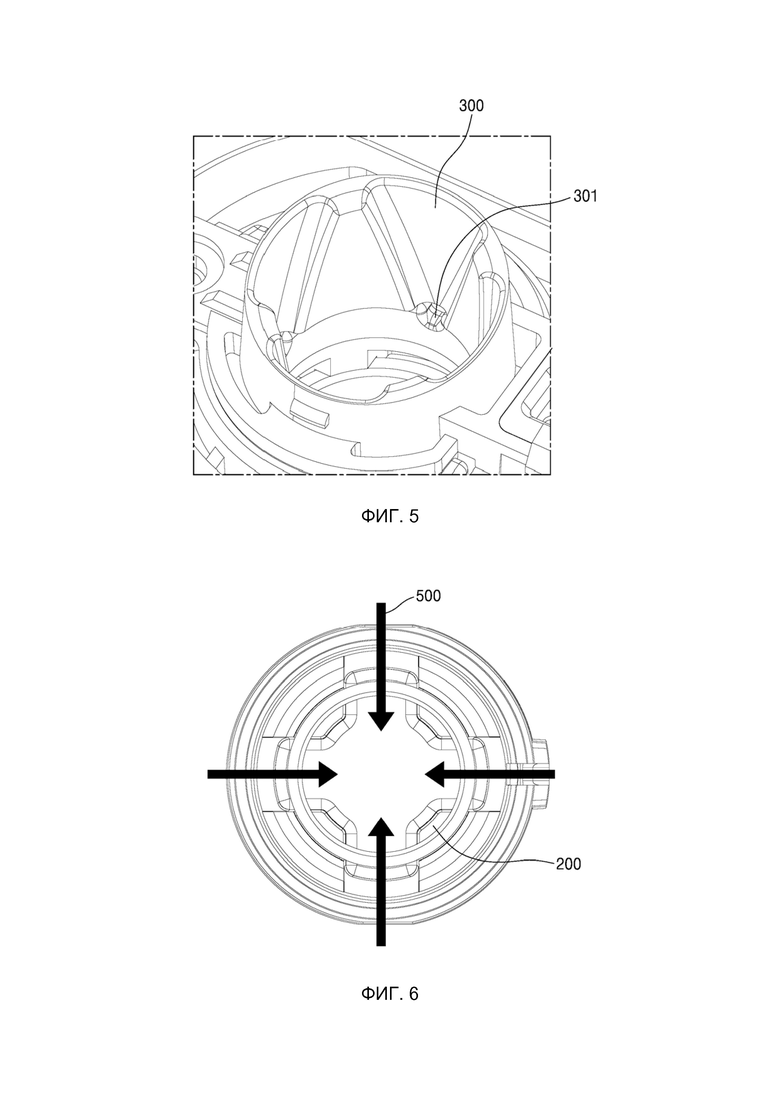

[90] На ФИГ. 5 в увеличенном виде изображена часть устройства 102 для генерирования аэрозоля, изображенного на ФИГ. 3.

[91] На ФИГ. 5 изображен блок 300 введения и входное отверстие 301 устройства 102 для генерирования аэрозоля согласно одному из вариантов осуществления изобретения.

[92] Устройство 102 для генерирования аэрозоля может содержать блок 300 введения. Блок 300 введения может содержать одно или несколько входных отверстий 301.

[93] Входное отверстие 301 представляет собой воздухозаборник, через который внешний воздух поступает во внутреннее пространство 402 устройства 102 для генерирования аэрозоля. Входные отверстия 301 могут быть расположены в окружном направлении блока 300 введения.

[94] В одном из вариантов осуществления изобретения, со ссылкой на ФИГ. 5, блок 300 введения может иметь одну или несколько трапециевидных форм.

[95] Как показано на ФИГ. 5, блок 300 введения может содержать четыре рельефные трапециевидные формы и четыре выдавленные трапециевидные формы, поочередно расположенные в окружном направлении блока 300 введения.

[96] В плане (т.е. при взгляде на нижнюю поверхность 401 через блок 300 введения), длина нижней стороны может быть меньше длины верхней стороны в рельефной трапециевидной форме, и длина нижней стороны может превышать длину верхней стороны в выдавленной трапециевидной форме.

[97] Выдавленная трапециевидная форма может иметь входное отверстие 301 на нижней стороне.

[98] Положение и размер входного отверстия 301 может определять положение и количество воздуха, поступающего во внутреннее пространство 402 корпуса 400 в соответствии с потоком 500 воздуха. Поток 500 воздуха может быть направлен во внутреннее пространство 402 корпуса 400 через четыре входных отверстия 301.

[99] Как показано на ФИГ.6, поток 500 воздуха может иметь в плане форму креста.

[100] На ФИГ. 6 в увеличенном виде изображен поток воздуха в части устройства для генерирования аэрозоля, изображенного на ФИГ. 3.

[101] Как показано на ФИГ. 6, в зависимости от варианта осуществления изобретения может быть предусмотрено несколько опор 200.

[102] Несколько опор 200 могут быть расположены в окружном направлении корпуса 400 на нижней поверхности 401 корпуса 400. Между несколькими опорами 200 может быть образовано пустое пространство.

[103] Воздух может проходить через пустое пространство, образованное между несколькими опорами 200 во внутреннем пространстве корпуса 300, и поступать в изделие 100 для генерирования аэрозоля в соответствии с потоком 500 воздуха. Пустое пространство, образованное между несколькими опорами 200, может определять направление и объем потока 500 воздуха.

[104] Как показано на ФИГ. 6, четыре опоры 200 могут быть расположены в окружном направлении корпуса 400 на нижней поверхности 401 корпуса 400. Пустое пространство может быть образовано между соседними опорами с равными промежутками, если предусмотрено четыре опоры 200.

[105] Воздух может проходить через пустое пространство между четырьмя опорами 200, сформированными с равными промежутками, и поступать в изделие 100 для генерирования аэрозоля в соответствии с потоком 500 воздуха. Поток 500 воздуха может иметь в плане форму креста, как показано на ФИГ. 6.

[106] Поток 500 воздуха в блоке 300 введения и поток 500 воздуха на опоре 200 могут пересекаться в соответствующих положениях, тем не менее настоящее изобретение не ограничивается этим вариантом.

[107] На ФИГ. 7 показан поток воздуха и высота, на которой устройство для генерирования аэрозоля находится на некотором расстоянии от нижней поверхности, в увеличенном виде части устройства для генерирования аэрозоля, изображенного на ФИГ. 3.

[108] Канал 501 для подачи воздуха представляет собой канал, по которому воздух может поступать в изделие 100 для генерирования аэрозоля с нижней поверхности 401 корпуса 400.

[109] Внешний воздух может поступать к нижней поверхности 401 вдоль боковой стороны изделия 100 для генерирования аэрозоля во внутреннем пространстве 402 корпуса 400 и далее в изделие 100 для генерирования аэрозоля через канал 501 для подачи воздуха.

[110] Например, устройство 102 для генерирования аэрозоля может содержать блок 300 введения на ФИГ.5 и опору 200 на ФИГ. 6.

[111] Четыре рельефные трапециевидные формы и четыре выдавленные трапециевидные формы могут быть поочередно расположены в окружном направлении блока 300 введения. Блок 300 введения может содержать четыре входных отверстия 301.

[112] Четыре опоры 200 могут быть расположены с равными промежутками в окружном направлении корпуса 400 на нижней поверхности 401 корпуса 400. Поскольку между соседними опорами образуется четыре пустых пространства, может быть сформировано четыре канала 501 для подачи воздуха.

[113] В плане блок 300 введения и опора 200 могут быть расположены таким образом, чтобы положение входного отверстия 301 соответствовало положению канала 501 для подачи воздуха. Другими словами, входное отверстие 301 может быть совмещено с каналом 501 для подачи воздуха в продольном направлении внутреннего пространства 402. Поскольку положение входного отверстия 301 соответствует положению канала 501 для подачи воздуха, можно уменьшить завихрение потока 500 воздуха во внутреннем пространстве 402 корпуса 400.

[114] В плане поток 500 воздуха в блоке 300 введения и поток 500 воздуха в опоре 200 могут иметь одинаковую форму. В одном из вариантов осуществления изобретения поток 500 воздуха может иметь форму креста, но возможны и другие варианты.

[115] Поскольку поток 500 воздуха в блоке 300 введения и поток 500 воздуха в опоре 200 имеют одинаковую форму, можно уменьшить завихрение потока 500 воздуха во внутреннем пространстве 402 корпуса 400.

[116] Устройство 102 для генерирования аэрозоля может содержать опору 200, выступающую в сторону внутреннего пространства 402 корпуса 400 на нижней поверхности 401 корпуса 400 и внутренней стенки 403 корпуса 400.

[117] Устройство 102 для генерирования аэрозоля может содержать опору 200, выступающую в сторону внутреннего пространства 402 корпуса 400 на нижней поверхности 401 корпуса 400 и внутренней стенки 403 корпуса 400. Устройство 102 для генерирования аэрозоля может дополнительно содержать опору 200, выступающую в сторону внутреннего пространства 402 корпуса 400 на внутренней стенке 403 корпуса 400.

[118] Опора 200 выступает в направлении внутреннего пространства 402 корпуса 400 через внутреннюю стенку 403 корпуса 400 только в том случае, если она выступает вместе с нижней поверхностью 401 корпуса 400.

[119] Поскольку опора 200 не образует выступа в середине внутренней стенки 403 корпуса 400, поток 500 воздуха между входным отверстием 301 и нижней поверхностью 401 корпуса 400 может иметь определенную направленность.

[120] Поскольку поток 500 воздуха имеет определенную направленность, можно уменьшить завихрение потока 500 воздуха во внутреннем пространстве 402 устройства 102 для генерирования аэрозоля.

[121] Объем потока 500 воздуха, поступающего в изделие 100 для генерирования аэрозоля, может определять характеристики, связанные с количеством испарения или качеством курения в устройстве 102 для генерирования аэрозоля. При избытке воздуха, поступающего в изделие 100 для генерирования аэрозоля в соответствии с потоком 500 воздуха, можно повысить количество испарения и качество курения в устройстве 102 для генерирования аэрозоля.

[122] Когда завихрение потока 500 воздуха уменьшается, количество воздуха, поступающего в изделие 100 для генерирования аэрозоля в соответствии с потоком 500 воздуха, может увеличиться.

[123] Поскольку положение входного отверстия 301 блока 300 введения соответствует положению канала 501 для подачи воздуха, поток 500 воздуха в блоке 300 введения имеет ту же форму, что и поток 500 воздуха вблизи опоры 200, или поток 500 воздуха, сформированный вдоль боковой стороны изделия 100 для генерирования аэрозоля, имеет постоянную направленность, и можно уменьшить завихрение потока 500 воздуха во внутреннем пространстве корпуса 400.

[124] Устройство 102 для генерирования аэрозоля может содержать камеру 405 в качестве внутреннего компонента корпуса 400.

[125] Камера 405 может вмещать поток 500 воздуха, причем воздух проходит через канал 501 для подачи воздуха опоры на нижней поверхности 401 и поступает в один конец изделия 100 для генерирования аэрозоля.

[126] Форма камеры 405 может зависеть от формы и расположения нескольких опор 200. Объем камеры 405 может быть увеличен, так как часть нижней поверхности 401 корпуса 400, на которой отсутствуют опоры 200, будет углублена.

[127] Форма и объем камеры 405 могут влиять на объем потока 500 воздуха, входящего в изделие 100 для генерирования аэрозоля, вставленное или размещенное в корпусе 400. Поскольку камера 405 вмещает поток 500 воздуха на нижней поверхности 401 корпуса 400, количество воздуха, поступающего в изделие 100 для генерирования аэрозоля в соответствии с потоком 500 воздуха, увеличивается.

[128] Расстояние между изделием 100 для генерирования аэрозоля и нижней поверхностью 401 корпуса 400 может определять объем потока 500 воздуха, который может быть вмещен камерой 405. Объем потока 500 воздуха, который может проходить через камеру 405, может определять характеристики количества испарения и качество курения в устройстве 102 для генерирования аэрозоля.

[129] Утопленная часть (далее «нижняя часть») нижней поверхности 401 корпуса 400 может образовывать боковую поверхность, открытую к внутреннему пространству 402 корпуса 400.

[130] Как показано на ФИГ. 7, высота «а» представляет собой высоту боковой поверхности нижней части нижней поверхности 401 корпуса 400, которая открыта во внутреннее пространство 402 корпуса 400. Под высотой а понимают расстояние по вертикали от нижней части нижней поверхности 401 корпуса 400 до остальной части нижней поверхности 401 (далее «верхняя часть нижней поверхности 401»), в которой нижняя поверхность 401 корпуса 400 соприкасается с опорой 200.

[131] Как показано на ФИГ. 7, высота b представляет собой расстояние по вертикали от более высокой части нижней поверхности 401 до концевой опоры 203 опоры 200.

[132] Изделие 100 для генерирования аэрозоля может находиться на некотором расстоянии от нижней поверхности 401 корпуса 400, соответствующем концевой опоре 203 опоры 200. Если нижняя поверхность 401 корпуса 400 содержит нижнюю часть, как показано на ФИГ. 7, изделие 100 для генерирования аэрозоля может находиться на некотором расстоянии от нижней поверхности 401 корпуса 400, соответствующем сумме высот а и b.

[133] Сумма высот а и b может определять объем потока 500 воздуха, входящего в изделие 100 для генерирования аэрозоля.

[134] Если сумма высот а и b больше или равна 0,1 мм и меньше или равна 4 мм, объем потока 500 воздуха, входящего в изделие 100 для генерирования аэрозоля, может улучшить характеристики, связанные с количеством и качеством курения в устройстве 102 для генерирования аэрозоля.

[135] Предпочтительно, если сумма высот а и b составляет примерно 2 мм, то объем потока 500 воздуха, входящего в изделие 100 для генерирования аэрозоля, может улучшить характеристики, связанные с количеством и качеством курения в устройстве 102 для генерирования аэрозоля.

[136] В другом примере устройство 102 для генерирования аэрозоля может содержать корпус 400, в котором нижняя поверхность 401 корпуса 400 и опора 200 выполнены как единое целое. В этом случае высота b может быть равна 0 мм.

[137] На ФИГ. 8 в аксонометрии изображен вариант, полученный путем разрезания части устройства для генерирования аэрозоля, изображенного на ФИГ. 3, и на ФИГ. 9 изображена структура опоры устройства для генерирования аэрозоля, изображенного на ФИГ. 3.

[138] Устройство 102 для генерирования аэрозоля может содержать опору 200, выступающую в сторону внутреннего пространства 402 корпуса 400 на нижней поверхности 401 корпуса 400 и внутренней стенки 403 корпуса 400.

[139] Устройство 102 для генерирования аэрозоля может содержать корпус 400 и опору 200, выполненную с возможностью отсоединения от нижней поверхности 401 корпуса 400.

[140] В альтернативном варианте опора 200 и нижняя поверхность 401 корпуса 400 могут быть выполнены как единое целое.

[141] Если опора 200 выполнена с возможностью отсоединения от нижней поверхности 401 корпуса 400, нижняя поверхность 401 или внутренняя стенка 403 корпуса 400 может содержать выступ 212 и канавка 211, которые могут быть соединены с опорой 200. Кроме того, опора 200 может содержать выступ 222 и канавка 221, которые могут быть соединены с нижней поверхностью 401 или внутренней стенкой 403 корпуса 400.

[142] Как показано на ФИГ. 8 и 9, одна канавка 211 и два выступа 212, сформированные на нижней поверхности 401 или внутренней стенке 403 корпуса 400, могут быть соединены с двумя канавками 221 и одним выступом 222 опоры 200.

[143] Несколько опор 200 могут быть расположены в окружном направлении корпуса 400 на нижней поверхности 401 корпуса 400.

[144] Если одна соединительная часть выполнена в виде одной канавки 211, и два выступа 212 корпуса 400 соединены с двумя канавками 221 и одним выступом 222 опоры 200, несколько опор 200 могут образовывать несколько соединительных частей в окружном направлении корпуса 400 на нижней поверхности 401.

[145] Опора 200, нижняя поверхность 401 корпуса 400 и внутренняя стенка 403 корпуса 400 могут иметь другие соединительные конструкции, а также выступы и канавки.

[146] В случае опоры 200, выполненной с возможностью отсоединения от нижней поверхности 401 корпуса 400, опора 200 и корпус 400 могут быть изготовлены из разных материалов.

[147] Опора 200 может содержать опору 201 нагревателя и концевую опору 203. Опора 201 нагревателя может поддерживать нагреватель 102. Концевая опора 203 может поддерживать изделие 100 для генерирования аэрозоля.

[148] Например, по меньшей мере часть опоры 200 может быть изготовлена из материала, обладающего высокой термостойкостью, для поддержки нагревателя 101 и изделия 100 для генерирования аэрозоля.

[149] Корпус 400 может быть изготовлен из материала, легко поддающегося отливке в форме, позволяющей выполнить комбинирование с опорой 200.

[150] Если опора 200 и нижняя поверхность 401 корпуса 400 выполнены как единое целое, корпус 400 может иметь те же свойства, что и опора 200.

[151] Например, по меньшей мере часть корпуса 400 может быть изготовлена из материала, обладающего высокой термостойкостью, для поддержки нагревателя 101 и изделия 100 для генерирования аэрозоля.

[152] Как показано на ФИГ. 9, изделие 100 для генерирования аэрозоля может содержать опору 200, образующую опору 201 нагревателя и концевую опору 203, имеющие разную высоту.

[153] Опора 201 нагревателя может выступать в направлении внутреннего пространства 402 корпуса из внутренней стенки 403 корпуса 400. Поскольку опора 200 содержит опору 201 нагревателя, нагреватель 101 может находиться на некотором удалении от внутренней стенки 403 корпуса 400.

[154] Нагреватель 101 может содержать фланец 103 на одном конце (см. ФИГ. 3). Фланец 103 может быть изогнут наружу. Опора 201 нагревателя может поддерживать фланец 103 нагревателя 101.

[155] Поскольку нагреватель 101 содержит фланец 103, нагреватель 101 может быть расположен на некотором расстоянии от внутренней стенки 403 корпуса 400.

[156] Опора 201 нагревателя может поддерживать фланец 103 нагревателя 101. Нагреватель 101 может быть отделен от внутренней стенки 403 корпуса 400 опорой 200.

[157] Таким образом, корпус 400 может быть изготовлен из материала, не обладающего высокой термостойкостью.

[158] Устройство 102 для генерирования аэрозоля может дополнительно содержать катушку индуктивности. Катушка индуктивности может быть расположена на внешней поверхности 406 корпуса 400. Устройство 102 для генерирования аэрозоля может генерировать индуцированное магнитное поле, обеспечивая протекание электрического тока через катушку индуктивности.

[159] Нагреватель 101 может представлять собой токоприемник. Токоприемник может генерировать тепло под действием индуцированного магнитного поля.

[160] На ФИГ. 10 изображена блок-схема устройства 102 для генерирования аэрозоля согласно другому варианту осуществления изобретения.

[161] Устройство 102 для генерирования аэрозоля может содержать контроллер 10, сенсорный блок 20, блок 30 вывода, аккумулятор 40, нагреватель 101, блок 60 пользовательского ввода, память 70 и блок 80 связи. Тем не менее, внутренняя структура устройства 102 для генерирования аэрозоля не ограничивается вариантом, показанным на ФИГ. 10. То есть специалисту в данной области техники очевидно, что некоторые из компонентов, показанных на ФИГ. 10, могут отсутствовать, или новые компоненты могут быть добавлены в соответствии с конструктивным исполнением устройства 102 для генерирования аэрозоля.

[162] Сенсорный блок 20 может распознавать состояние устройства 102 для генерирования аэрозоля и состояние среды вокруг устройства 102 для генерирования аэрозоля, и передавать полученную информацию в контроллер 10. На основании полученной информации контроллер 10 может подавать на устройство 102 для генерирования аэрозоля команды на выполнение различных функций, таких как управление работой нагревателя 101, ограничение курения, распознавание введения изделия для генерирования аэрозоля (например, сигареты, картриджа и т.п.), отображение уведомления и т.п.

[163] Сенсорный блок 20 может содержать датчик 22 температуры и/или датчик 24 распознавания введения и/или датчик 26 затяжки, а также другие датчики.

[164] Датчик 22 температуры может определять температуру, до которой нагрет нагреватель 101 (или материал для генерирования аэрозоля). Устройство 102 для генерирования аэрозоля может содержать отдельный датчик температуры для определения температуры нагревателя 101, или сам нагреватель 101 может служить датчиком температуры. В альтернативном варианте датчик 22 температуры может быть расположен вокруг аккумулятора 40 для контроля температуры аккумулятора 40.

[165] Датчик 24 распознавания введения может распознавать введение и/или извлечение изделия для генерирования аэрозоля. Например, датчик 24 распознавания введения может представлять собой пленочный датчик и/или датчик давления и/или световой датчик и/или резистивный датчик и/или емкостной датчик и/или индуктивный датчик и/или инфракрасный датчик, и может распознавать изменение сигнала при введении и/или извлечении изделия для генерирования аэрозоля.

[166] Датчик 26 затяжки может распознавать выполняемую пользователем затяжку на основании различных физических изменений на пути для потока воздуха или в канале для потока воздуха. Например, датчик 26 затяжки может распознавать затяжку пользователя, основываясь на изменении любого из следующих параметров: температура, расход, напряжение и давление.

[167] Сенсорный блок 20 может содержать, помимо указанных выше датчика 22 температуры, датчика 24 распознавания введения и датчика 26 затяжки, датчик температуры/влажности и/или датчик атмосферного давления и/или магнитный датчик и/или датчик ускорения и/или гироскоп и/или датчик положения (например, глобальной системы позиционирования (GPS)) и/или датчик приближения и/или датчик красного, зеленого, синего (RGB) цвета (датчик освещенности). Поскольку назначение каждого датчика может быть интуитивно понятно из его названия специалисту в данной области техники, подробное описание этого назначения в настоящем документе может быть опущено.

[168] Блок 30 вывода может выводить информацию о состоянии устройства 102 для генерирования аэрозоля и предоставлять ее пользователю. Блок 30 вывода может содержать устройство 32 отображения и/или тактильное устройство 34 и/или устройство 36 вывода звука, а также другие устройства. Если устройство 32 отображения и сенсорная панель выполнены в виде слоистой структуры для формирования сенсорного экрана, устройство 32 отображения можно использовать в качестве вводного устройства в дополнение к устройству вывода.

[169] Устройство 32 отображения может визуально предоставлять пользователю информацию об устройстве 102 для генерирования аэрозоля. Информация об устройстве 102 для генерирования аэрозоля может содержать, например, состояние зарядки/разрядки аккумулятора 40 устройства 102 для генерирования аэрозоля, состояние предварительного нагрева нагревателя 101, состояние введения/извлечения изделия для генерирования аэрозоля, состояние ограниченного использования (например, обнаружен аномальный объект) устройства 102 для генерирования аэрозоля и т.п., и устройство 32 отображения может выводить информацию наружу. Устройство 32 отображения может представлять собой, например, жидкокристаллический дисплей (LCD), дисплей на органических светодиодах (OLED) и т.п. Кроме того, устройство 32 отображения может быть выполнено в виде устройства на светоизлучающих диодах (СИД).

[170] Тактильное устройство 34 может предоставлять пользователю информацию об устройстве 102 для генерирования аэрозоля тактильным способом путем преобразования электрического сигнала в механический или электрический раздражитель. Тактильное устройство 34 может представлять собой, например, мотор, пьезоэлектрический элемент или устройство электрической стимуляции.

[171] Устройство 36 вывода звука может предоставлять пользователю информацию об устройстве 102 для генерирования аэрозоля в звуковой форме. Например, устройство 36 вывода звука может преобразовывать электрический сигнал в звуковой сигнал и выводить звуковой сигнал наружу.

[172] Аккумулятор 40 может подавать питание, необходимое для управления устройством 102 для генерирования аэрозоля. Например, аккумулятор 40 может подавать питание, позволяющее нагревать нагреватель 101. Кроме того, аккумулятор 40 может подавать питание, необходимое для работы других компонентов (например, сенсорного блока 20, блока 30 вывода, блока 60 пользовательского ввода, памяти 70 и блока 80 связи), входящих в состав устройства 102 для генерирования аэрозоля. Аккумулятор 40 может представлять собой перезаряжаемый аккумулятор или одноразовый аккумулятор. Например, аккумулятор 40 может представлять собой литий-полимерный (LiPoly) аккумулятор; также возможны другие варианты.

[173] Нагреватель 101 может получать питание от аккумулятора 40 для нагрева материала для генерирования аэрозоля. Хотя на ФИГ. 10 это не показано, устройство 102 для генерирования аэрозоля может дополнительно содержать схему преобразования энергии (например, преобразователь постоянного тока (DC) в постоянный ток (DC/DC)), которая преобразует питание аккумулятора 40 и подает его на нагреватель 101. Кроме того, когда устройство 102 для генерирования аэрозоля генерирует аэрозоль способом индукционного нагрева, устройство 102 для генерирования аэрозоля может дополнительно содержать элемент постоянного/переменного тока, преобразующий постоянный ток аккумулятора 40 в переменный ток.

[174] Контроллер 10, сенсорный блок 20, блок 30 вывода, блок 60 пользовательского ввода, память 70 и блок 80 связи могут получать необходимое для выполнения своих функций питание от аккумулятора 40. Хотя это не показано на ФИГ. 10, устройство 102 для генерирования аэрозоля может дополнительно содержать схему преобразования питания, преобразующую питание аккумулятора 40 для подачи питания на соответствующие компоненты, например, схему с низким падением напряжения (LDO) или схему регулятора напряжения.

[175] Нагреватель 101 может быть изготовлен из любого подходящего электрорезистивного материала. Например, подходящий электрорезистивный материал может представлять собой металл или сплав металлов, в том числе титан, цирконий, тантал, платину, никель, кобальт, хром, гафний, ниобий, молибден, вольфрам, олово, галлий, марганец, железо, медь, нержавеющую сталь, нихром и т.п., а также другие металлы или сплавы. Кроме того, нагреватель 101 может быть выполнен в виде металлической проволоки, металлической пластины, на которой размещена электропроводящая дорожка, или керамического нагревающего элемента, а также в других вариантах.

[176] В другом варианте осуществления изобретения нагреватель 101 может представлять собой нагреватель индукционного типа. Например, нагреватель 101 может содержать токоприемник, нагревающий материал для генерирования аэрозоля путем генерирования тепла посредством магнитного поля, индуцированного катушкой.

[177] Блок 60 пользовательского ввода может принимать информацию от пользователя или выводить информацию пользователю. Например, блок 60 пользовательского ввода может содержать, в частности, клавиатуру, купольный переключатель, сенсорную панель (например, контактно-емкостного типа, типа резистивной пленки, типа инфракрасного датчика, типа поверхностной ультразвуковой проводимости, типа измерения интегрального напряжения, типа пьезоэффекта и т.д.), колесо переключения, переключатель и т.п. Кроме того, хотя это и не показано на ФИГ. 10, устройство 102 для генерирования аэрозоля может дополнительно содержать интерфейс подключения, например интерфейс универсальной последовательной шины (USB), и может быть подключено к другому внешнему устройству через интерфейс подключения, например USB, для передачи и приема информации или зарядки аккумулятора 40.

[178] Память 70 представляет собой компонент аппаратного обеспечения, хранящий различные типы данных, обрабатываемых в устройстве 102 для генерирования аэрозоля, и может хранить подлежащие обработке данные и обрабатываемые контроллером 10 данные. Память 70 может представлять собой по меньшей мере один из следующих типов носителя информации: флэш-память, жесткий диск, мультимедийная микро-карта, карта (например, SD или XD), оперативная память (RAM), постоянная оперативная память (SRAM), постоянная память (ROM), энергонезависимая память (EEPROM), программируемая постоянная память (PROM), магнитная память, магнитный диск или оптический диск. Память 70 может хранить время работы устройства 102 для генерирования аэрозоля, максимальное число затяжек, текущее число затяжек, по меньшей мере один профиль температуры, данные о привычках пользователя при курении и т.д.

[179] Блок 80 связи может содержать по меньшей мере один компонент для связи с другим электронным устройством. Например, блок 80 связи может содержать блок 82 беспроводной связи малого радиуса действия и блок 84 беспроводной связи.

[180] Блок 82 беспроводной связи малого радиуса действия может представлять собой блок связи Bluetooth, блок связи Bluetooth low energy (BLE), блок связи ближнего поля, блок связи WLAN (Wi-Fi), блок связи ZigBee, блок связи IrDA, блок связи Wi-Fi direct (WFD), сверхширокополосной блок связи (UWB) и блок связи Ant+, а также иные подобные устройства, но не ограничивается этими вариантами.

[181] Блок 84 беспроводной связи может представлять собой коммуникатор сотовой сети, коммуникатор Интернета, коммуникатор компьютерной сети (например, локальной сети (LAN) или глобальной сети (WAN)), а также иные подобные устройства, но не ограничивается этими вариантами. Блок 84 беспроводной связи может использовать информацию об абоненте (например, международный идентификатор мобильного абонента (IMSI)) для идентификации и аутентификации устройства 102 для генерирования аэрозоля в сети связи.

[182] Контроллер 10 может управлять всеми операциями устройства 102 для генерирования аэрозоля. В одном из вариантов осуществления изобретения контроллер 10 может содержать по меньшей мере один процессор. Процессор может быть реализован как массив из множества логических элементов или как комбинация микропроцессора общего назначения и памяти, в которой хранится программа, исполняемая в микропроцессоре. Специалисту в данной области техники будет понятно, что процессор может быть реализован с использованием других видов аппаратных средств.

[183] Контроллер 10 может управлять температурой нагревателя 101 путем управления подачей питания от аккумулятора 40 на нагреватель 101. Например, контроллер 10 может управлять подачей питания путем управления переключением переключающего элемента между аккумулятором 40 и нагревателем 101. В другом примере схема прямого нагрева может управлять подачей питания на нагреватель 101 в соответствии с управляющей командой от контроллера 10.

[184] Контроллер 10 может анализировать результат, полученный сенсорным блоком 20, и управлять последующими процессами. Например, контроллер 10 может управлять питанием, поданным на нагреватель 101 для запуска или прекращения работы нагревателя 101, на основании результата, полученного сенсорным блоком 20. В другом примере контроллер 10 на основании результата, полученного сенсорным блоком 20, может управлять количеством питания, подаваемого на нагреватель 101, и временем подачи питания, что позволяет нагревать нагреватель 101 до определенной температуры или поддерживать его на соответствующем уровне температуры.

[185] Контроллер 10 может управлять блоком 30 вывода на основании результата, полученного от сенсорного блока 20. Например, если количество затяжек, подсчитанное датчиком 26 затяжки, достигает заданного количества, контроллер 10 может сообщить пользователю, что работа устройства 102 для генерирования аэрозоля скоро закончится, посредством устройства 32 отображения и/или тактильного устройства 34 и/или устройства 36 вывода звука.

[186] Один вариант осуществления изобретения может быть также реализован в форме машиночитаемого носителя информации, содержащего инструкции, выполняемые компьютером, такие как программные модули, выполняемые компьютером. Машиночитаемый записывающий носитель может представлять собой любой доступный носитель, к которому может иметь доступ компьютер, и включает в себя как не сохраняющие информацию при выключении питания, так и сохраняющие информацию при выключении питания носители, и съемные и несъемные носители. Кроме того, машиночитаемый носитель может содержать как запоминающую среду компьютера, так и коммуникационную среду. Запоминающая среда компьютера содержит все из не сохраняющих информацию при выключении питания и сохраняющих информацию при выключении питания носителей и съемных и несъемных носителей, реализуемых любым способом или методом хранения информации, такие как машиночитаемые инструкции, структуры данных, программные модули или другие данные. Коммуникационная среда обычно содержит машиночитаемые инструкции, структуры данных, другие данные в модулированных сигналах данных, таких как программные модули, или другие механизмы передачи, и содержит любые среды передачи информации.

[187] Описания вышеизложенных вариантов осуществления представляют собой лишь примеры, и специалисту обычной квалификации в данной области техники будет понятно, что возможно внесение различных изменений и использование эквивалентов. Поэтому защищаемый объем изобретения должен определяться прилагаемой формулой изобретения, и все отличия в защищаемом объеме, эквивалентные описанным в пунктах формулы, будут интерпретированы как включаемые в защищаемый объем, определяемый формулой.

Изобретение относится к устройству для генерирования аэрозоля. Технический результат заключается в повышении количества испарения и качества курения путем значительного увеличения количества воздуха, поступающего в изделие для генерирования аэрозоля. Устройство для генерирования аэрозоля содержит: корпус, содержащий внутреннее пространство для размещения изделия для генерирования аэрозоля; нагреватель, расположенный снаружи изделия для генерирования аэрозоля и предназначенный для нагрева изделия для генерирования аэрозоля, размещенного во внутреннем пространстве; и по меньшей мере одну опору, расположенную во внутреннем пространстве, поддерживающую изделие для генерирования аэрозоля и направляющую воздух, поступающий во внутреннее пространство, к одному концу изделия для генерирования аэрозоля. По меньшей мере одна опора поддерживает по меньшей мере часть конца изделия для генерирования аэрозоля и по меньшей мере часть боковой поверхности изделия для генерирования аэрозоля. 14 з.п. ф-лы, 10 ил.

1. Устройство для генерирования аэрозоля, содержащее:

корпус, содержащий внутреннее пространство для размещения изделия для генерирования аэрозоля;

нагреватель, расположенный снаружи изделия для генерирования аэрозоля и предназначенный для нагрева изделия для генерирования аэрозоля, размещенного во внутреннем пространстве; и

по меньшей мере одну опору, расположенную во внутреннем пространстве, поддерживающую изделие для генерирования аэрозоля и направляющую воздух, поступающий во внутреннее пространство, к одному концу изделия для генерирования аэрозоля, при этом

по меньшей мере одна опора поддерживает по меньшей мере часть конца изделия для генерирования аэрозоля и по меньшей мере часть боковой поверхности изделия для генерирования аэрозоля.

2. Устройство для генерирования аэрозоля по п. 1, в котором опора содержит концевую опору, соприкасающуюся по меньшей мере с частью одного конца изделия для генерирования аэрозоля.

3. Устройство для генерирования аэрозоля по п. 2, в котором опора дополнительно содержит боковую опору для поддержки по меньшей мере части боковой поверхности изделия для генерирования аэрозоля.

4. Устройство для генерирования аэрозоля по п. 2, в котором опора дополнительно содержит опору нагревателя для поддержки одного конца нагревателя.

5. Устройство для генерирования аэрозоля по п. 1, в котором опора содержит концевую опору, соприкасающуюся с одним концом изделия для генерирования аэрозоля, и опору нагревателя для поддержки одного конца нагревателя, и в котором концевая опора и опора нагревателя имеют разную высоту.

6. Устройство для генерирования аэрозоля по п. 1, в котором по меньшей мере одна опора содержит несколько опор, расположенных в окружном направлении внутреннего пространства, и воздух подают на один конец генерирующего аэрозоль изделия через канал для подачи воздуха между соседними опорами.

7. Устройство для генерирования аэрозоля по п. 6, дополнительно содержащее блок введения, выполненный с возможностью размещения изделия для генерирования аэрозоля во внутреннем пространстве и поддержки изделия для генерирования аэрозоля, размещенного во внутреннем пространстве.

8. Устройство для генерирования аэрозоля по п. 7, в котором блок введения содержит входное отверстие, пропускающее внешний воздух во внутреннее пространство.

9. Устройство для генерирования аэрозоля по п. 6, в котором канал для подачи воздуха и входное отверстие совмещены в продольном направлении внутреннего пространства.

10. Устройство для генерирования аэрозоля по п. 1, в котором по меньшей мере одна опора соединена с нижней поверхностью или внутренней стенкой корпуса с возможностью отсоединения.

11. Устройство для генерирования аэрозоля по п. 10, в котором одно из: нижняя поверхность и корпус, содержит выступ, а другое из: нижняя поверхность и корпус, содержит канавку, соединенную с выступом.

12. Устройство для генерирования аэрозоля по п. 1, в котором нагреватель отделен от внутренней стенки корпуса.

13. Устройство для генерирования аэрозоля по п. 12, в котором нагреватель содержит фланец, изогнутый наружу с одного конца, и в котором по меньшей мере одна опора содержит опору нагревателя, выполненную с возможностью поддержки фланца таким образом, чтобы нагреватель находился на некотором удалении от внутренней стенки корпуса.

14. Устройство для генерирования аэрозоля по п. 1, в котором корпус содержит камеру, в которой находится один конец изделия для генерирования аэрозоля, вставленный в корпус, и в котором камера предусматривает размещение воздуха, подаваемого в изделие для генерирования аэрозоля.

15. Устройство для генерирования аэрозоля по п. 1, дополнительно содержащее катушку индуктивности, расположенную снаружи корпуса и выполненную с возможностью создания индуцированного магнитного поля, в котором нагреватель содержит токоприемник, выполненный с возможностью генерирования тепла в ответ на индуцированное магнитное поле.
