НАКЛОННАЯ КАМЕРА ЗЕРНОУБОРОЧНОГО КОМБАЙНА Российский патент 2025 года по МПК A01F12/10 A01D61/00 A01D41/12 A01D41/08

Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в зерноуборочных комбайнах.

Известна наклонная камера зерноуборочного комбайна, содержащая ряд пальчатых битеров, решетчатое днище и устройство для отвода свободного зерна из молотильной камеры (SU авторское свидетельство №235451, кл. A01D 41/12, 61/00, A01F 12/18, 1969). Недостатком указанного изобретения является то, что пальчатые битеры плохо приспособлены к работе с очесанным зерновым ворохом. Это затрудняет не только его перемещение по наклонной камере, но и не обеспечивает эффективную сепарацию свободного зерна из хлебной массы, что способствует поступлению последнего в молотильную камеру с его последующим дроблением рабочими органами молотилки, в результате чего снижается как всхожесть семян, так и стойкость при хранении товарной продукции.

Указанные недостатки устранены в наклонной камере зерноуборочного комбайна, содержащей ряд вращающихся, последовательно расположенных поперечных прутковых битеров и устройство для отвода свободного зерна (Патент РФ №2809100, кл. A01D 41/12, A01D 61/00, 2023). В результате того, что битеры снабжены радиальными планками, а зазор между прутковыми кольцами превышает размеры свободного зерна, то происходит интенсивное расслоение очесанного вороха, выделение из него свободного зерна и поступление последнего в систему очистки комбайна, минуя молотильную камеру. Недостатком такого технического решения является то, что зернам приходится дважды проходить сквозь прутковые кольца, что существенно снижает скорость сепарации устройства. Кроме того, не исключена вероятность забивания межпруткового пространства битеров компонентами очесанного зернового вороха. Это снижает эффективность процесса предварительной сепарации свободного зерна и влечет за собой поступление его значительной части в молотильную камеру.

В предлагаемом изобретении проблема повышения интенсивности сепарации свободного зерна из очесанного зернового вороха решена за счет увеличения «живого» сечения между прутковыми кольцами битеров в их нижней части. Это достигается тем, что на каждом битере прутковые кольца чередуются по величине их диаметра. При этом прутковые кольца большего размера смонтированы в радиальных прорезях радиальных планок с возможностью свободного вертикального перемещения по ним, а диаметр окружности, описанной по дну радиальных прорезей равен внутреннему диаметру прутковых колец меньшего размера. Причем разница между диаметрами соседних прутковых колец превышает расстояние между ними, которое превышает размеры свободного зерна. Такое техническое решение позволяет повысить интенсивность сепарации свободного зерна из очесанного зернового вороха, за счет увеличения «живого» сечения между прутковыми кольцами в нижней части битера на выходе из его внутреннего пространства по сравнению с расстоянием между прутковыми кольцами на входе в него в верхней части, а, следовательно, также исключить вероятность забивания устройства компонентами вороха, близкими по размерам свободным зернам.

Таким образом, именно совокупность признаков изобретения, отличающих его от прототипа, обеспечивает достижение технического результата: повышение эффективности процесса сепарации свободного зерна в наклонной камере зерноуборочного комбайна.

Следовательно, отличительные признаки изобретения по сравнению с прототипом соответствуют критерию «существенные отличия».

Поскольку в других технических решениях совокупность отличительных признаков изобретения не обнаружена, то оно соответствует критерию «новизна».

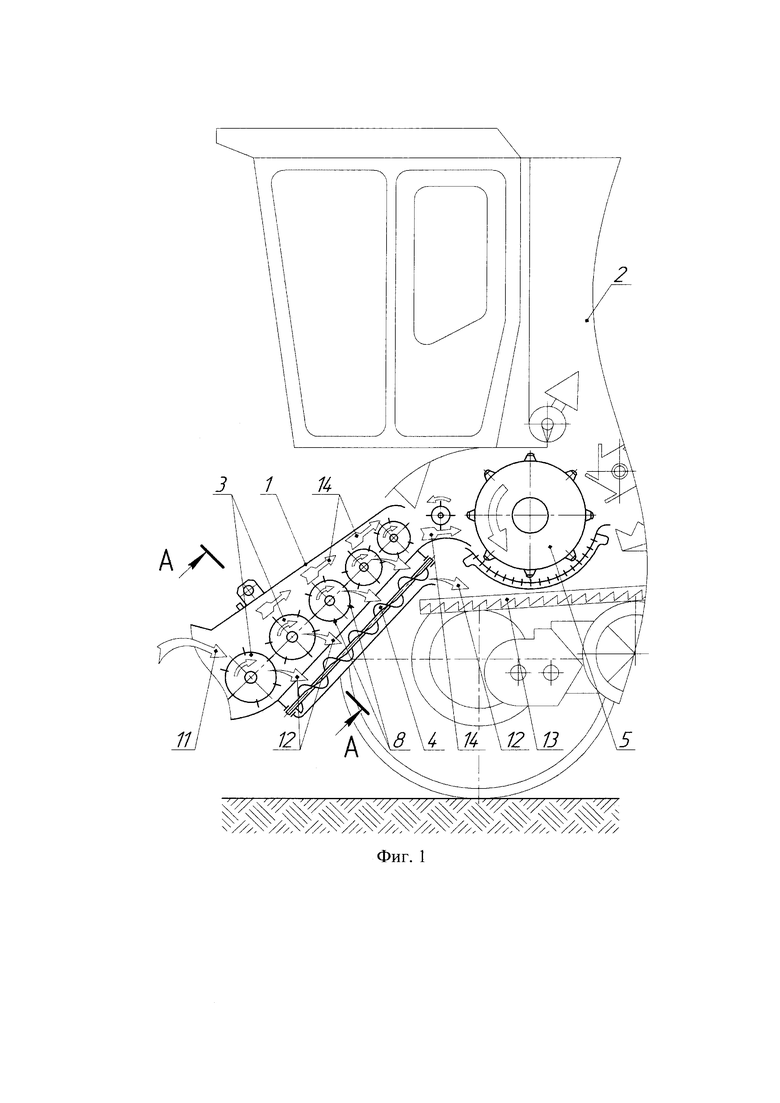

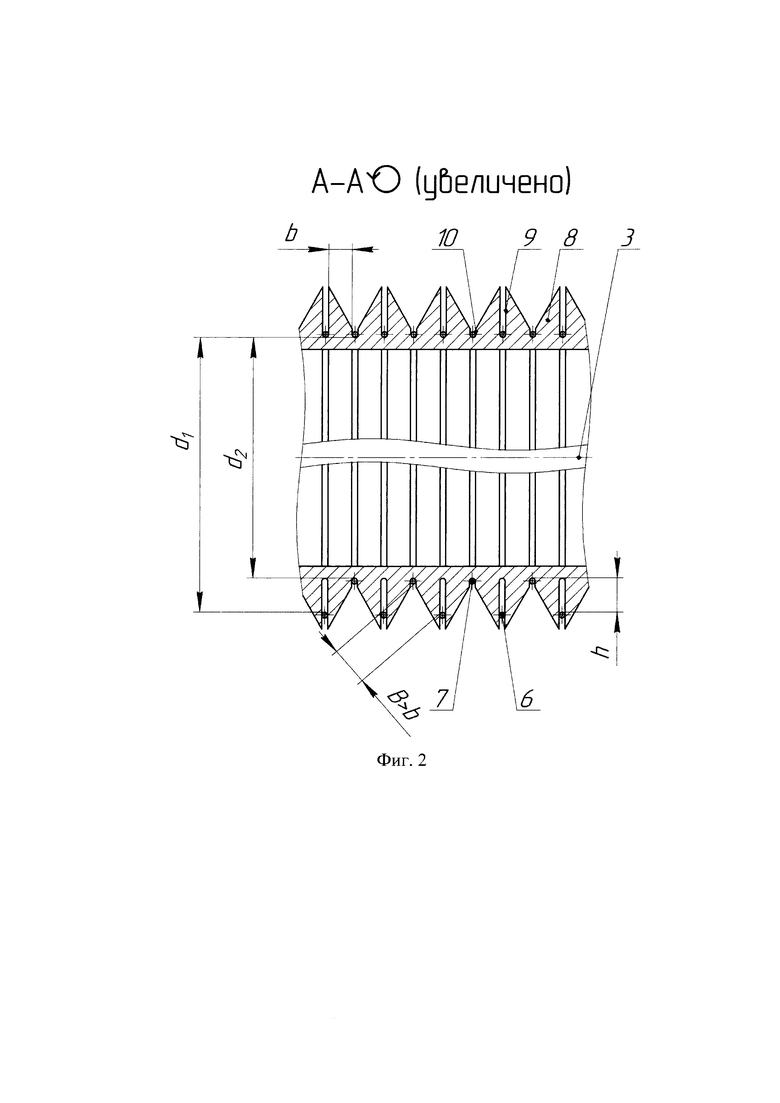

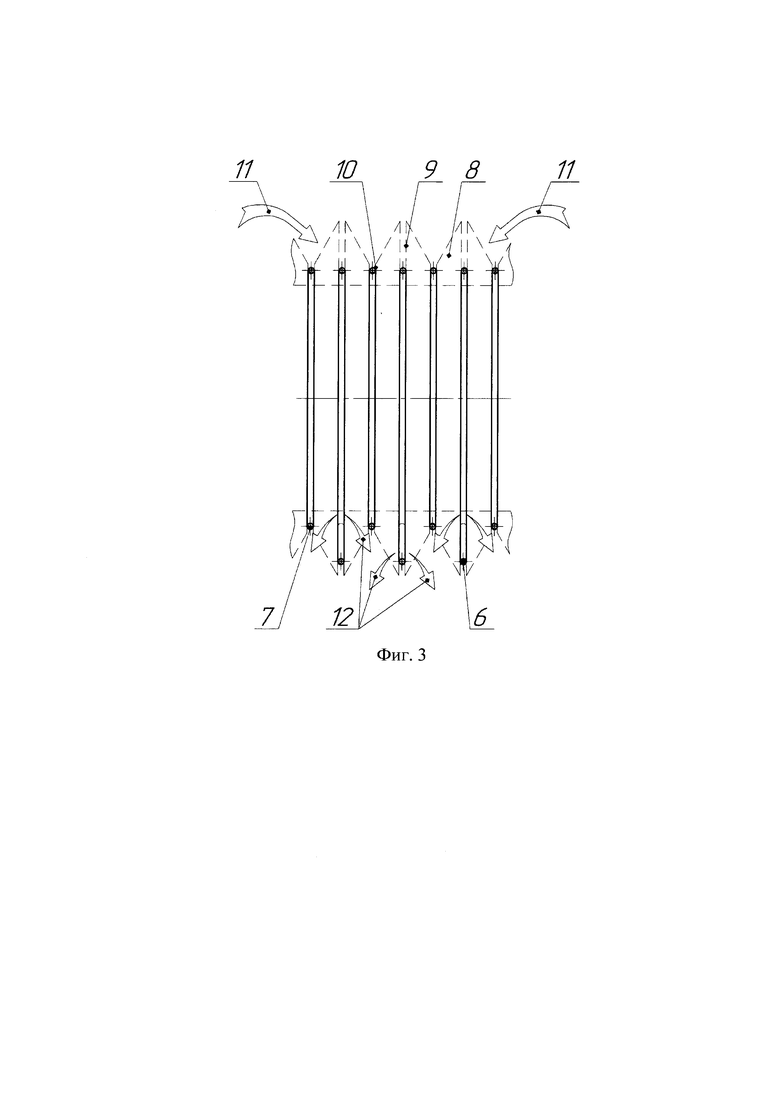

Изобретение поясняется чертежами, где на фиг.1 изображена наклонная камера зерноуборочного комбайна, вид сбоку; на фиг.2 - разрез А-А на фиг.1; на фиг.3 - детализация фаз сепарации свободного зерна.

Наклонная камера 1 зерноуборочного комбайна 2 включает ряд вращающихся, последовательно расположенных цилиндрических прутковых битеров 3, и устройство для отвода свободного зерна 4 от молотильного барабана 5 (фиг.1). Каждый из битеров 3 образован набором вертикальных прутковых колец 6 и 7 (фиг.2), смонтированных на радиальных планках 8, сориентированных по образующим цилиндра. Причем прутковые кольца 6 и 7 на каждом из битеров 3 чередуются по величине их диаметра (d₁>d₂). При этом прутковые кольца 6 большего размера (параметр d₁) смонтированы в радиальных прорезях 9 радиальных планок 8 с возможностью свободного вертикального перемещения по ним, а диаметр окружности, описанной по дну радиальных прорезей 9 равен внутреннему диаметру прутковых колец 7 меньшего размера или диаметру окружности, описанной по дну прорезей 10 треугольного сечения (параметр d₂). Поскольку разница между диаметрами соседних прутковых колец 6 и 7 (параметр h) превышает расстояние между ними (параметр b), которое, в свою очередь, превышает размеры свободного зерна, то в нижней части битера 3 «живое» сечение на выходе из его внутреннего пространства получается больше «живого» сечения b на входе в него.

Наклонная камера зерноуборочного комбайна работает следующим образом. При перемещении зерноуборочного комбайна 2 по полю адаптер (на схеме не показан) очесывает растения. Полученный таким образом ворох 11 (фиг.1), состоящий из свободного зерна, мелких примесей и недомолоченных колосьев с частью стеблей (с соломой), поступает на верхнюю часть битера 3. Поскольку прутковые кольца 6 большего размера смонтированы в радиальных прорезях 9 радиальных планок 8 с возможностью свободного вертикального перемещения по ним, а диаметр окружности, описанной по дну радиальных прорезей 9 равен внутреннему диаметру прутковых колец 7 меньшего размера, то сводится к минимуму вероятность забивания межпруткового пространства. Это обусловлено тем, что каждое прутковое кольцо 6 под действием силы тяжести сохраняет контакт с дном соответствующей прорези 9 в верхнем положении радиальной планки 8, проскальзывая по прорезям других радиальных планок битера 3. В результате заложенная в конструкции разница в диаметрах соседних прутковых колец 6 и 7 реализуется в нижней части битера, обеспечивая увеличение «живого» сечения между соседними кольцами до максимума, выраженного формулой Вследствие этого свободное зерно и мелкие примеси 12, прошедшие сквозь зазор между кольцами 6 и 7 в верхней части битера, должны гарантированно высыпаться из его внутреннего пространства, проходя сквозь увеличившийся зазор между соседними кольцами 6 и 7 в нижней части (фиг.2, 3). После этого весь проход 12 сквозь битеры 3 поступает сначала на устройство для отвода свободного зерна 4 (фиг.1), а затем на транспортную доску 13. Оставшаяся часть вороха 14 (солома и частично недомолоченные колоски) подается радиальными планками 8 битеров 3 на домолот к молотильному барабану 5 комбайна 2. Вследствие того, что расстояние между прутковыми кольцами 6 и 7 в нижней части битера 3 гарантированно больше аналогичного параметра в его верхней части, забивание внутреннего пространства битера 3 практически исключается, что способствует интенсификации процесса сепарации вороха.

Таким образом, использование предлагаемой наклонной камеры позволяет повысить интенсивность процесса сепарации свободного зерна и исключить возможность забивания компонентами очесанного вороха внутреннего межпруткового пространства битеров.

Изобретение относится к сельскому хозяйству. Наклонная камера зерноуборочного комбайна включает ряд вращающихся последовательно расположенных цилиндрических прутковых битеров и устройство для отвода зерна. Каждый из битеров образован набором вертикальных прутковых колец, смонтированных на радиальных планках, сориентированных по образующим цилиндра. На каждом битере прутковые кольца чередуются по величине их диаметра. Прутковые кольца большего размера смонтированы в радиальных прорезях радиальных планок с возможностью свободного вертикального перемещения по ним. Диаметр окружности, описанной по дну радиальных прорезей, равен внутреннему диаметру прутковых колец меньшего размера. Разница между диаметрами соседних прутковых колец превышает расстояние между ними, которое превышает размеры свободного зерна. Обеспечивается повышение эффективности процесса сепарации свободного зерна в наклонной камере зерноуборочного комбайна. 3 ил.

Наклонная камера зерноуборочного комбайна, включающая ряд вращающихся последовательно расположенных цилиндрических прутковых битеров, каждый из которых образован набором вертикальных прутковых колец, смонтированных на радиальных планках, сориентированных по образующим цилиндра, и устройство для отвода зерна, отличающаяся тем, что на каждом битере прутковые кольца чередуются по величине их диаметра, при этом прутковые кольца большего размера смонтированы в радиальных прорезях радиальных планок с возможностью свободного вертикального перемещения по ним, а диаметр окружности, описанной по дну радиальных прорезей, равен внутреннему диаметру прутковых колец меньшего размера, причем разница между диаметрами соседних прутковых колец превышает расстояние между ними, которое превышает размеры свободного зерна.
