Способ опирания стальных второстепенных балок на главную балку Российский патент 2025 года по МПК E04B1/58

Изобретение относится к области строительства, а именно к узловым соединениям балок.

Известно узловое соединение балок по этажной схеме [кн. Металлические конструкции, Т.1 Элементы конструкций. Под ред. В.В. Горева. Москва, Высшая школа, 2004. стр. 260, рис.5.38 а]. В техническом решении к главной балке двутаврового сечения сверху опирается балка настила из двутаврового сечения и их полки стягиваются болтами. Узел позволяет упростить процесс монтажа балок. Недостаток известного решения заключается в увеличении высоты помещения за счет поэтажного опирания.

Известно узловое соединение балок с опиранием в одном уровне [кн. Металлические конструкции, Т.1 Элементы конструкций. Под ред. В.В. Горева. Москва, Высшая школа, 2004. стр. 260, рис.5.38 б]. В техническом решении к главной балке двутаврового сечения примыкает балка настила на одном уровне за счет подрезки полок и болтами соединяется с ребром жесткости, установленной в главной балке. Узел позволяет выполнить опирание на одном уровне, тем самым уменьшить высоту помещения. Недостаток известного решения заключается в трудоемкости сборки соединения за счет выполнения подрезки полок балки настила, а также в возможности работы узла только по шарнирной схеме.

Наиболее близким к изобретению является узловое соединение балок [United States Patent office. Applications October 2, 1945. Serial № 619,787. Method of connecting beams to girders]. В техническом решении к главной балке двутаврового сечения примыкают две второстепенные балки, стенка которых выполнена с подрезкой для опирания с главной балкой, при этом сверху в месте соединения к полкам балок приваривается горизонтальная накладка. Техническое решение позволяет осуществить работу балок по неразрезной схеме за счет соединения горизонтальной накладкой, тем самым воспринимать изгибающий момент. Недостаток технического решения состоит в трудоемкости выполнения узла за счет выполнения фигурной резки стенок балок для опирания с верхней полкой главной балки, а также в повышенном расходе стали на дополнительные горизонтальные накладки.

Технический результат изобретения заключается в повышении жесткости узлового сопряжения балок за счет восприятия значительных изгибающих моментов и поперечной силы.

Данный технический результат достигается тем, что вначале в стенке главной балки выполняют отверстия для каждого болтового соединения двух второстепенных балок, а к поясам второстепенных балок на сварке присоединяют трубчатые профили для пропуска болтов, которые устанавливают на приваренные в зоне отверстий опорные элементы, выполненные в виде швеллера, расстояние между полками которого больше диаметра трубчатого профиля, после производят стягивание двух примыкающих второстепенных балок со стенкой главной балки путем пропуска болтов через трубчатые профили, а стенку второстепенных балок на болтах соединяют с ребром жесткости главной балки.

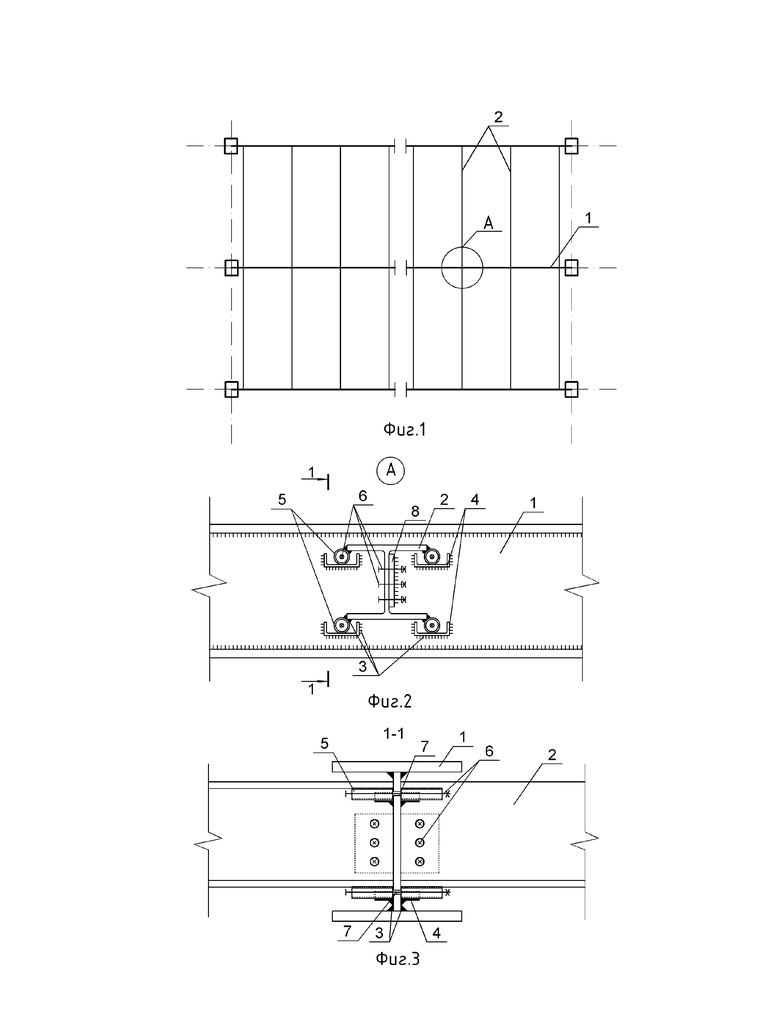

На фиг.1 изображен план раскладки главных и второстепенных балок; на фиг.2 показан узел соединения главной балки и второстепенных балок (Узел А на фиг.1); на фиг.3 показано сечение 1-1 по (фиг.2).

Способ опирания стальных второстепенных балок на главную балку включает стальную главную балку 1 и второстепенные балки 2 двутаврового сечения. Вначале в стенке главной балки 1 выполняют отверстия 7 для каждого болтового соединения 6 двух второстепенных балок 2, а к поясам второстепенных балок 2 на сварке 3 присоединяют трубчатые профили 5 для пропуска болтов 6, которые устанавливают на приваренные в зоне болтовых отверстий 7 опорные элементы 4, выполненные в виде швеллера, расстояние между полками которого больше диаметра трубчатого профиля 5, после производят стягивание двух примыкающих второстепенных балок 2 со стенкой главной балки 1 путем пропуска болтов 6 через трубчатые профили 5, а стенку второстепенных балок 2 на болтах 6 соединяют с ребром жесткости 8 главной балки 1.

Технический результат изобретения заключается в повышении жесткости узла за счет восприятия изгибающих моментов путем установки трубчатого профиля к опорному элементу, стягиванием двух второстепенных балок болтами к стенке главной балки и поперечной силы при болтовом соединении стенки второстепенной балки с ребром жесткости главной балки.

Изобретение относится к области строительства, а именно к узловым соединениям балок. Технический результат изобретения заключается в повышении жесткости узлового сопряжения балок за счет восприятия значительных изгибающих моментов и поперечной силы. Данный технический результат достигается тем, что вначале в стенке главной балки выполняют отверстия для каждого болтового соединения двух второстепенных балок, а к поясам второстепенных балок на сварке присоединяют трубчатые профили для пропуска болтов, которые устанавливают на приваренные в зоне отверстий опорные элементы, выполненные в виде швеллера, расстояние между полками которого больше диаметра трубчатого профиля, после производят стягивание двух примыкающих второстепенных балок со стенкой главной балки путем пропуска болтов через трубчатые профили, а стенку второстепенных балок на болтах соединяют с ребром жесткости главной балки. 3 ил.

Способ опирания стальных второстепенных балок на главную балку, включающий стальную главную балку и второстепенные балки двутаврового сечения, отличающийся тем, что вначале в стенке главной балки выполняют отверстия для каждого болтового соединения двух второстепенных балок, а к поясам второстепенных балок на сварке присоединяют трубчатые профили для пропуска болтов, которые устанавливают на приваренные в зоне болтовых отверстий опорные элементы, выполненные в виде швеллера, расстояние между полками которого больше диаметра трубчатого профиля, после производят стягивание двух примыкающих второстепенных балок со стенкой главной балки путем пропуска болтов через трубчатые профили, при этом стенку второстепенных балок на болтах соединяют с ребром жесткости главной балки.
