Данное изобретение относится к вариантам осуществления никотиновых электронных вейпинговых (никотиновых э-вейпинговых) устройств и способов управления никотиновым электронным вейпинговым устройством.
Никотиновые электронные вейпинговые устройства (или э-вейпинговые устройства) содержат нагреватель, который испаряет материал никотинового предиспарительного состава для создания никотинового пара. Никотиновое э-вейпинговое устройство может включать в себя несколько никотиновых э-вейпинговых элементов, включающих в себя источник питания, никотиновый картридж или никотиновую э-вейпинговую емкость, включающую в себя нагреватель и никотиновый резервуар, способный удерживать материал никотинового предиспарительного состава.
Один из примеров ближайшего уровня техники раскрыт в публикации US 2020/146361 А1, в которой описано устройство, включающее в себя картридж и корпус испарителя. Картридж может содержать корпус картриджа, определяющий резервуар, выполненный с возможностью содержания испаряемого материала, а также испаряющий узел, расположенный внутри корпуса картриджа. Корпус испарителя может содержать приемник, выполненный с возможностью приема по меньшей мере части картриджа, и схему управления, содержащую по меньшей мере один процессор и по меньшей мере одну память, расположенную внутри корпуса испарителя, причем по меньшей мере одна память хранит инструкции, которые при выполнении обеспечивают: сохранение события, указывающего на обнаружение вставки картриджа в корпус испарителя; запрос от картриджа информации о картридже; получение в ответ на запрос информации о картридже, хранящейся в картридже; и настройку, на основе по меньшей мере части полученной информации о картридже, устройства испарителя для испарения испаряемого материала.
В другой публикации US 2014/096781 А1 предшествующего уровня техники раскрыты курительные изделия и способы формирования таких курительных изделий, таких как электронное курительное изделие. Пример курительного изделия содержит часть корпуса управления, имеющую конец зацепления корпуса управления и имеющую первый компонент управления, расположенный в нем. Часть корпуса картриджа содержит конец зацепления корпуса картриджа, выполненный с возможностью съемного зацепления конца зацепления корпуса управления части корпуса управления. Часть корпуса картриджа дополнительно содержит расходное устройство, содержащее по меньшей мере композицию прекурсора аэрозоля и по меньшей мере один нагревательный элемент, функционально сцепленный с ним, а также второй компонент управления. По меньшей мере расходное устройство выполнено с возможностью обеспечения связи с первым компонентом управления при зацеплении между корпусом картриджа и частями корпуса управления.
В по меньшей мере одном приведенном в качестве примера варианте осуществления предложено никотиновое электронное вейпинговое устройство, содержащее узел никотинового картриджа и узел устройства, выполненный с возможностью взаимодействия с узлом никотинового картриджа. Узел никотинового картриджа включает в себя: память, хранящую параметр испарения никотинового предиспарительного состава и общее количество испаренного никотинового предиспарительного состава; никотиновый резервуар для удержания никотинового предиспарительного состава; и нагреватель, выполненный с возможностью испарения никотинового предиспарительного состава, вытянутого из указанного никотинового резервуара. Узел устройства включает в себя контроллер, который выполнен с возможностью: оценки количества испаренного никотинового предиспарительного состава за время акта затяжки на основе полученного из памяти параметра испарения никотинового предиспарительного состава и общего количества мощности, поданной на нагреватель за время акта затяжки; определения обновленного общего количества испаренного никотинового предиспарительного состава на основе сохраненного в памяти общего количества испаренного никотинового предиспарительного состава и количества никотинового предиспарительного состава, испаренного за время акта затяжки; определения того, что обновленное общее количество никотинового предиспарительного состава больше по меньшей мере одного порогового значения уровня никотинового предиспарительного состава или равно ему; и управления никотиновым электронным вейпинговым устройством для вывода указания на текущий уровень никотинового предиспарительного состава в никотиновом резервуаре в ответ на определение того, что обновленное общее количество испаренного никотинового предиспарительного состава больше указанного по меньшей мере одного порогового значения уровня никотинового предиспарительного состава или равно ему.
В по меньшей мере одном приведенном в качестве примера варианте осуществления предложено никотиновое электронное вейпинговое устройство, содержащее узел никотинового картриджа и узел устройства, выполненный с возможностью взаимодействия с узлом никотинового картриджа. Узел никотинового картриджа включает в себя: никотиновый резервуар для удержания никотинового предиспарительного состава; нагреватель, выполненный с возможностью испарения никотинового предиспарительного состава, вытянутого из никотинового резервуара; и память, хранящую параметр испарения никотинового предиспарительного состава и общее количество никотинового предиспарительного состава, вытянутого из никотинового резервуара. Узел устройства содержит контроллер, который выполнен с возможностью: оценки количества никотинового предиспарительного состава, вытянутого из никотинового резервуара за время акта затяжки, на основе параметра испарения никотинового предиспарительного состава и общего количества мощности, поданной на нагреватель за время акта затяжки; определения обновленного общего количества никотинового предиспарительного состава, вытянутого из никотинового резервуара, на основе сохраненного в памяти общего количества никотинового предиспарительного состава, вытянутого из никотинового резервуара, и количества никотинового предиспарительного состава, вытянутого из никотинового резервуара за время акта затяжки; определения того, что обновленное общее количество никотинового предиспарительного состава, вытянутого из никотинового резервуара, больше по меньшей мере одного порогового значения уровня никотинового предиспарительного состава или равно ему; и управления никотиновым электронным вейпинговым устройством для вывода указания на текущий уровень никотинового предиспарительного состава в никотиновом резервуаре в ответ на определение того, что обновленное общее количество никотинового предиспарительного состава, вытянутого из никотинового резервуара, больше указанного по меньшей мере одного порогового значения уровня никотинового предиспарительного состава или равно ему.
В по меньшей мере еще одном приведенном в качестве примера варианте осуществления предложено никотиновое электронное вейпинговое устройство, содержащее контроллер. Контроллер выполнен с возможностью: получения флага исчерпания из памяти в узле никотинового картриджа, вставленном в электронное вейпинговое устройство, причем указанный флаг исчерпания указывает на израсходование никотинового предиспарительного состава в узле никотинового картриджа; и отключения вейпинга в никотиновом электронном вейпинговом устройстве на основе указанного флага исчерпания, полученного из памяти.
В по меньшей мере еще одном приведенном в качестве примера варианте осуществления предложен способ управления никотиновым электронным вейпинговым устройством, включающим в себя никотиновый резервуар для удержания никотинового предиспарительного состава и нагреватель, выполненный с возможностью испарения никотинового предиспарительного состава, вытянутого из никотинового резервуара, причем способ включает в себя: оценку количества никотинового предиспарительного состава, испаренного нагревателем за время акта затяжки, на основе параметра испарения никотинового предиспарительного состава и общего количества мощности, поданной на нагреватель за время акта затяжки; определение обновленного общего количества испаренного никотинового предиспарительного состава на основе сохраненного в памяти общего количества никотинового предиспарительного состава и количества никотинового предиспарительного состава, испаренного за время акта затяжки; определения того, что обновленное общее количество испаренного никотинового предиспарительного состава больше по меньшей мере одного порогового значения уровня никотинового предиспарительного состава или равно ему; и вывод указания на текущий уровень никотинового предиспарительного состава в никотиновом резервуаре в ответ на определение того, что обновленное общее количество испаренного никотинового предиспарительного состава больше указанного по меньшей мере одного порогового значения уровня никотинового предиспарительного состава или равно ему.
В по меньшей мере еще одном приведенном в качестве примера варианте осуществления предложен способ управления никотиновым электронным вейпинговым устройством, включающим в себя никотиновый резервуар для удержания никотинового предиспарительного состава и нагреватель, выполненный с возможностью испарения никотинового предиспарительного состава, вытянутого из никотинового резервуара, причем способ включает в себя: оценку количества никотинового предиспарительного состава, вытянутого из никотинового резервуара за время акта затяжки, на основе параметра испарения никотинового предиспарительного состава и общего количества мощности, поданной на нагреватель за время акта затяжки; определение обновленного общего количества никотинового предиспарительного состава, вытянутого из никотинового резервуара, на основе сохраненного в памяти общего количества никотинового предиспарительного состава, вытянутого из никотинового резервуара, и количества никотинового предиспарительного состава, вытянутого из никотинового резервуара за время акта затяжки; определение того, что обновленное общее количество никотинового предиспарительного состава, вытянутого из никотинового резервуара, больше по меньшей мере одного порогового значения уровня никотинового предиспарительного состава или равно ему; и вывод указания на текущий уровень никотинового предиспарительного состава в никотиновом резервуаре в ответ на определение того, что обновленное общее количество никотинового предиспарительного состава, вытянутого из никотинового резервуара, больше указанного по меньшей мере одного порогового значения уровня никотинового предиспарительного состава или равно ему.
В по меньшей мере еще одном приведенном в качестве примера варианте осуществления предложен способ управления никотиновым электронным вейпинговым устройством, включающим в себя узел никотинового картриджа и узел устройства, причем способ включает в себя: получение флага исчерпания из памяти в узле никотинового картриджа, вставленном в узел устройства, причем флаг исчерпания указывает на израсходование никотинового предиспарительного состава в узле никотинового картриджа; и отключение вейпинга в никотиновом электронном вейпинговом устройстве на основе флага исчерпания, полученного из памяти.
Таким образом, согласно первому объекту настоящего изобретения создано никотиновое электронное вейпинговое устройство, содержащее узел устройства, выполненный с возможностью взаимодействия с узлом никотинового картриджа, причем узел устройства включает в себя контроллер, выполненный с возможностью:
оценки количества никотинового предиспарительного состава, испаренного за время акта затяжки, на основе параметра испарения никотинового предиспарительного состава, полученного из памяти, и общего количества мощности, поданной на нагреватель за время акта затяжки,
определения обновленного общего количества испаренного никотинового предиспарительного состава на основе общего количества никотинового предиспарительного состава, сохраненного в памяти, и количества никотинового предиспарительного состава, испаренного за время акта затяжки,
определения того, что обновленное общее количество никотинового предиспарительного состава больше по меньшей мере одного порогового значения уровня никотинового предиспарительного состава или равно ему, и
управления никотиновым электронным вейпинговым устройством для вывода указания на текущий уровень никотинового предиспарительного состава в ответ на определение того, что обновленное общее количество никотинового предиспарительного состава больше указанного по меньшей мере одного порогового значения уровня никотинового предиспарительного состава или равно ему.
Предпочтительно, указанное по меньшей мере одно пороговое значение уровня никотинового предиспарительного состава включает в себя пороговое значение исчерпания никотинового предиспарительного состава; и контроллер выполнен с возможностью управления никотиновым электронным вейпинговым устройством для вывода указания на израсходование никотинового предиспарительного состава в ответ на определение того, что обновленное общее количество никотинового предиспарительного состава больше порогового значения исчерпания никотинового предиспарительного состава или равно ему.
Предпочтительно, контроллер выполнен с возможностью установки флага исчерпания в памяти в ответ на определение того, что обновленное общее количество испаренного никотинового предиспарительного состава больше порогового значения исчерпания никотинового предиспарительного состава или равно ему.
Предпочтительно, установка флага исчерпания предотвращает дальнейшее обновление обновленного общего количества испаренного никотинового предиспарительного состава.
Предпочтительно, контроллер выполнен с возможностью отключения вейпинга в никотиновом электронном вейпинговом устройстве в ответ на определение того, что обновленное общее количество испаренного никотинового предиспарительного состава больше порогового значения исчерпания никотинового предиспарительного состава или равно ему.
Предпочтительно, память сохраняет флаг исчерпания, указывающий на то, израсходован ли никотиновый предиспарительный состав; и контроллер дополнительно выполнен с возможностью:
получения флага исчерпания из памяти,
определения израсходования никотинового предиспарительного состава на основе значения флага исчерпания и
отключения вейпинга в никотиновом электронном вейпинговом устройстве в ответ на определение израсходования никотинового предиспарительного состава.
Предпочтительно, указанное по меньшей мере одно пороговое значение уровня никотинового предиспарительного состава включает в себя пороговое значение низкого уровня никотинового предиспарительного состава; и контроллер выполнен с возможностью управления никотиновым электронным вейпинговым устройством для вывода указания на низкий уровень никотинового предиспарительного состава в ответ на определение того, что обновленное общее количество никотинового предиспарительного состава больше порогового значения низкого уровня никотинового предиспарительного состава или равно ему.
Согласно второму объекту настоящего изобретения создано никотиновое электронное вейпинговое устройство, содержащее узел устройства, выполненный с возможностью взаимодействия с узлом никотинового картриджа, причем узел устройства включает в себя контроллер, выполненный с возможностью:
оценки количества никотинового предиспарительного состава, вытянутого за время акта затяжки, на основе параметра испарения никотинового предиспарительного состава и общего количества мощности, поданной на нагреватель за время акта затяжки,
определения обновленного общего количества вытянутого никотинового предиспарительного состава на основе сохраненного в памяти общего количества никотинового предиспарительного состава и количества никотинового предиспарительного состава, вытянутого за время акта затяжки,
определения того, что обновленное общее количество вытянутого никотинового предиспарительного состава больше по меньшей мере одного порогового значения уровня никотинового предиспарительного состава или равно ему, и
управления никотиновым электронным вейпинговым устройством для вывода указания на текущий уровень никотинового предиспарительного состава в ответ на определение того, что обновленное общее количество вытянутого никотинового предиспарительного состава больше указанного по меньшей мере одного порогового значения уровня никотинового предиспарительного состава или равно ему.
Предпочтительно, указанное по меньшей мере одно пороговое значение уровня никотинового предиспарительного состава включает в себя пороговое значение исчерпания никотинового предиспарительного состава; и контроллер выполнен с возможностью управления никотиновым электронным вейпинговым устройством для вывода указания на израсходование никотинового предиспарительного состава в ответ на определение того, что обновленное общее количество вытянутого никотинового предиспарительного состава больше порогового значения исчерпания никотинового предиспарительного состава или равно ему.
Предпочтительно, контроллер выполнен с возможностью установки флага исчерпания в памяти в ответ на определение того, что обновленное общее количество вытянутого никотинового предиспарительного состава больше порогового значения исчерпания никотинового предиспарительного состава или равно ему.
Предпочтительно, установка флага исчерпания предотвращает любые дальнейшие обновления обновленного общего количества вытянутого никотинового предиспарительного состава.
Предпочтительно, контроллер выполнен с возможностью отключения вейпинга в никотиновом электронном вейпинговом устройстве в ответ на определение того, что обновленное общее количество вытянутого никотинового предиспарительного состава больше порогового значения исчерпания никотинового предиспарительного состава или равно ему.
Предпочтительно, память сохраняет флаг исчерпания, указывающий на израсходование никотинового предиспарительного состава; и контроллер дополнительно выполнен с возможностью:
получения флага исчерпания из памяти,
определения израсходования никотинового предиспарительного состава на основе значения флага исчерпания, и
отключения вейпинга в никотиновом электронном вейпинговом устройстве в ответ на определение израсходования никотинового предиспарительного состава.
Предпочтительно, по меньшей мере одно пороговое значение уровня никотинового предиспарительного состава включает пороговое значение низкого уровня никотинового предиспарительного состава; и контроллер выполнен с возможностью управления никотиновым электронным вейпинговым устройством для вывода указания на низкий уровень никотинового предиспарительного состава в ответ на определение того, что обновленное общее количество вытянутого никотинового предиспарительного состава больше порогового значения низкого уровня никотинового предиспарительного состава или равно ему.
Согласно третьему объекту настоящего изобретения создан способ управления никотиновым электронным вейпинговым устройством, включающий:
оценку количества никотинового предиспарительного состава, испаренного нагревателем за время акта затяжки, на основе параметра испарения никотинового предиспарительного состава и общего количества мощности, поданной на нагреватель за время акта затяжки;
определение обновленного общего количества никотинового предиспарительного состава на основе сохраненного в памяти общего количества никотинового предиспарительного состава и количества никотинового предиспарительного состава, испаренного за время акта затяжки;
определение того, что обновленное общее количество испаренного никотинового предиспарительного состава больше по меньшей мере одного порогового значения уровня никотинового предиспарительного состава или равно ему; и
вывод указания на текущий уровень никотинового предиспарительного состава в ответ на определение того, что обновленное общее количество никотинового предиспарительного состава больше указанного по меньшей мере одного порогового значения уровня никотинового предиспарительного состава или равно ему.
Согласно четвертому объекту настоящего изобретения создано способ управления никотиновым электронным вейпинговым устройством, включающий:
оценку количества никотинового предиспарительного состава, вытянутого за время акта затяжки, на основе параметра испарения никотинового предиспарительного состава и общего количества мощности, поданной на нагреватель за время акта затяжки;
определение обновленного общего количества вытянутого никотинового предиспарительного состава на основе сохраненного в памяти общего количества вытянутого никотинового предиспарительного состава и количества никотинового предиспарительного состава, вытянутого за время акта затяжки;
определение того, что обновленное общее количество вытянутого никотинового предиспарительного состава больше по меньшей мере одного порогового значения уровня никотинового предиспарительного состава или равно ему; и
вывод указания на текущий уровень никотинового предиспарительного состава в ответ на определение того, что обновленное общее количество вытянутого никотинового предиспарительного состава больше указанного по меньшей мере одного порогового значения уровня никотинового предиспарительного состава.
Различные признаки и преимущества неограничивающих вариантов осуществления в настоящем документе могут стать более очевидными при рассмотрении подробного описания в сочетании с сопроводительными чертежами. Сопроводительные чертежи представлены исключительно для иллюстративных целей, и они не должны интерпретироваться как ограничивающие объем формулы изобретения. Сопроводительные чертежи не следует рассматривать как изображенные в масштабе, если это не указано явным образом. Для ясности некоторые размеры на чертежах могут быть увеличены.
На чертежах:
Фиг. 1 - вид спереди никотинового э-вейпингового устройства согласно приведенному в качестве примера варианту осуществления;

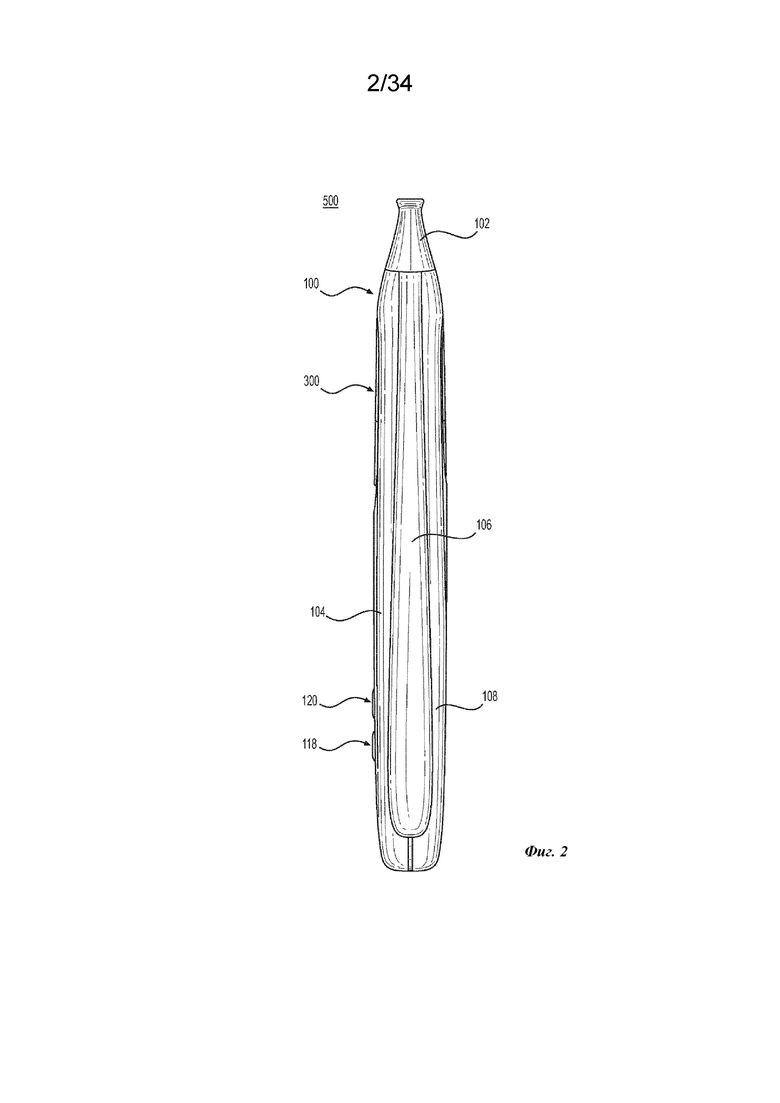

Фиг. 2 - вид сбоку никотинового э-вейпингового устройства по Фиг. 1;

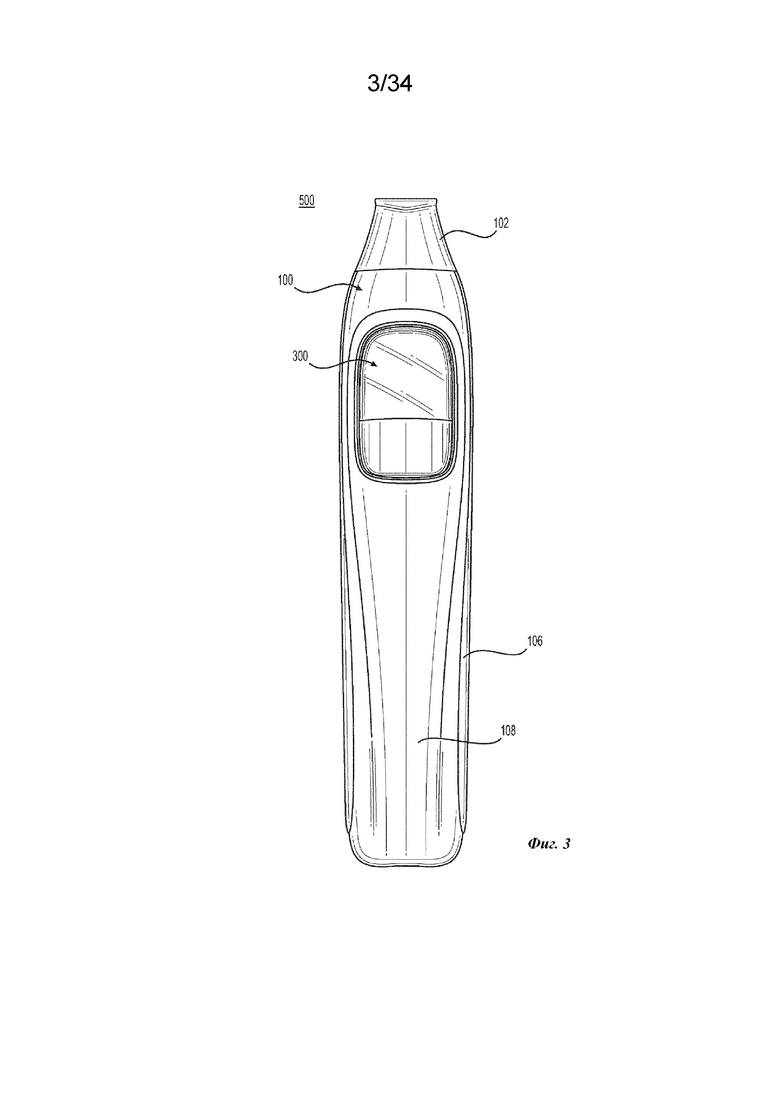

Фиг. 3 - вид сзади никотинового э-вейпингового устройства по Фиг. 1;
Фиг. 4 - вид ближнего конца никотинового э-вейпингового устройства по Фиг. 1;
Фиг. 5 - вид дальнего конца никотинового э-вейпингового устройства по Фиг. 1;
Фиг. 6 - вид в перспективе никотинового э-вейпингового устройства по Фиг. 1;

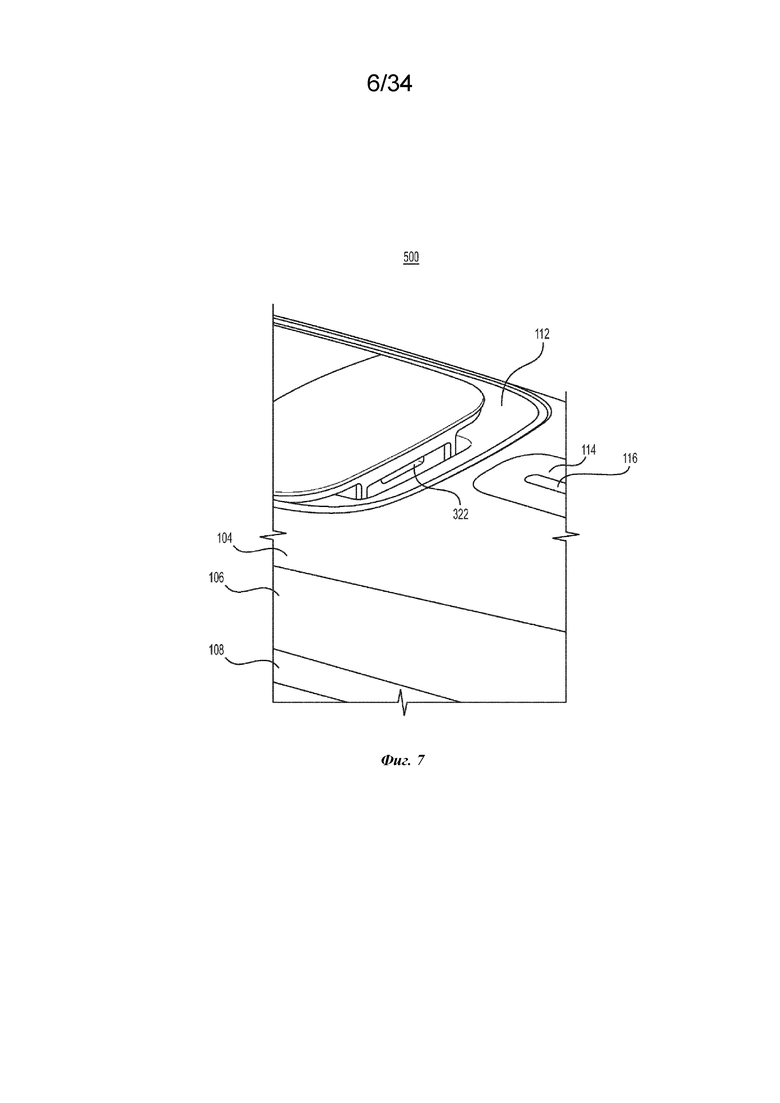

Фиг. 7 - увеличенный вид впускного отверстия картриджа по Фиг. 6;
Фиг.8 - вид в разрезе никотинового э-вейпингового устройства по Фиг. 6;
Фиг. 9 - вид в перспективе корпуса никотинового э-вейпингового устройства по Фиг. 6;
Фиг. 10 - вид спереди корпуса устройства по Фиг. 9;
Фиг. 11 - увеличенный вид в перспективе сквозного отверстия по Фиг. 10;
Фиг. 12 - увеличенный вид в перспективе электрических контактов устройства по Фиг. 10;
Фиг. 13 - вид в частично разобранном состоянии, включающий в себя мундштук по Фиг. 12;
Фиг. 14 - вид в частично разобранном состоянии, включающий в себя наклонную конструкцию по Фиг. 9;

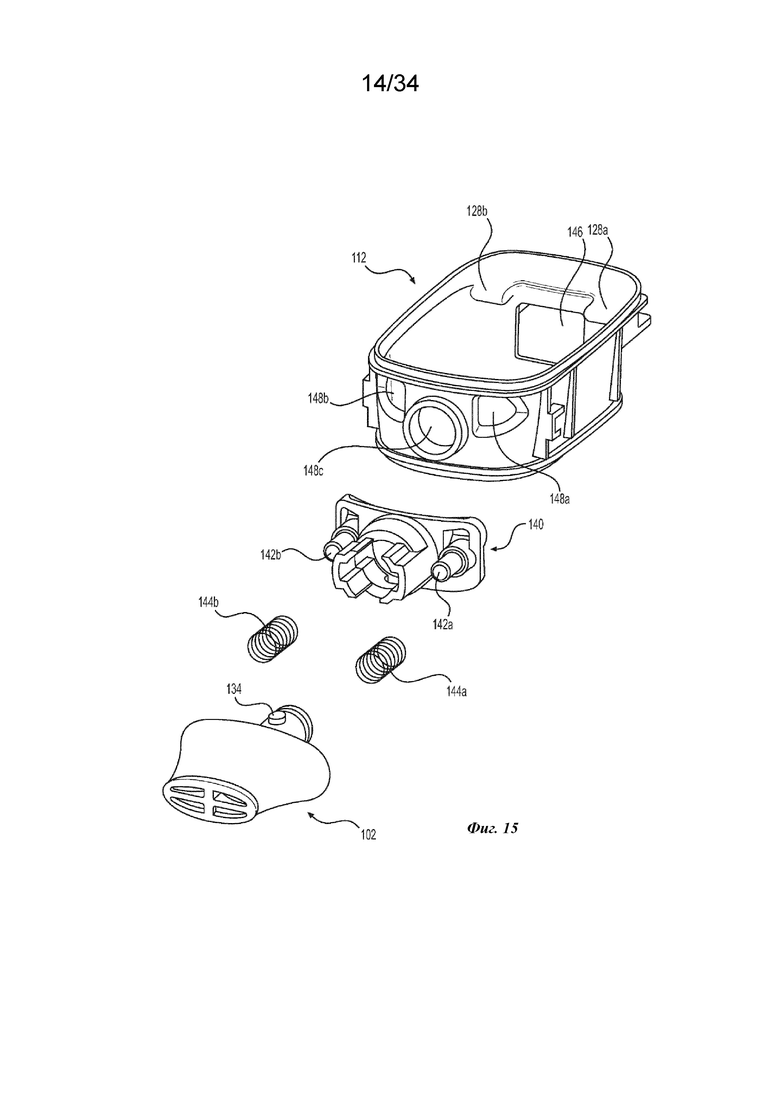

Фиг. 15 - увеличенный вид в перспективе мундштука, пружин, удерживающей конструкции и наклонной конструкции по Фиг. 14;
Фиг. 16 - вид в частично разобранном состоянии, включающий в себя переднюю крышку, рамку и заднюю крышку по Фиг. 14;
Фиг. 17 - вид в перспективе узла никотинового картриджа никотинового э-вейпингового устройства по Фиг. 6;

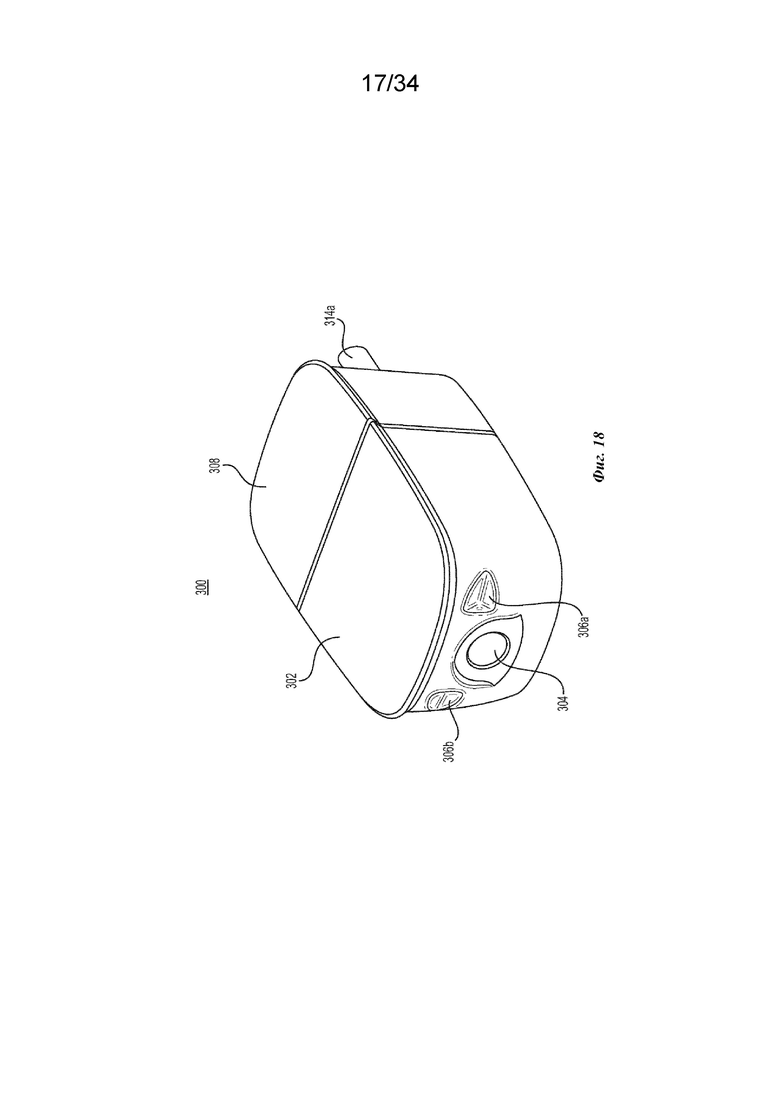

Фиг. 18 - еще один вид в перспективе узла никотинового картриджа по Фиг. 17;

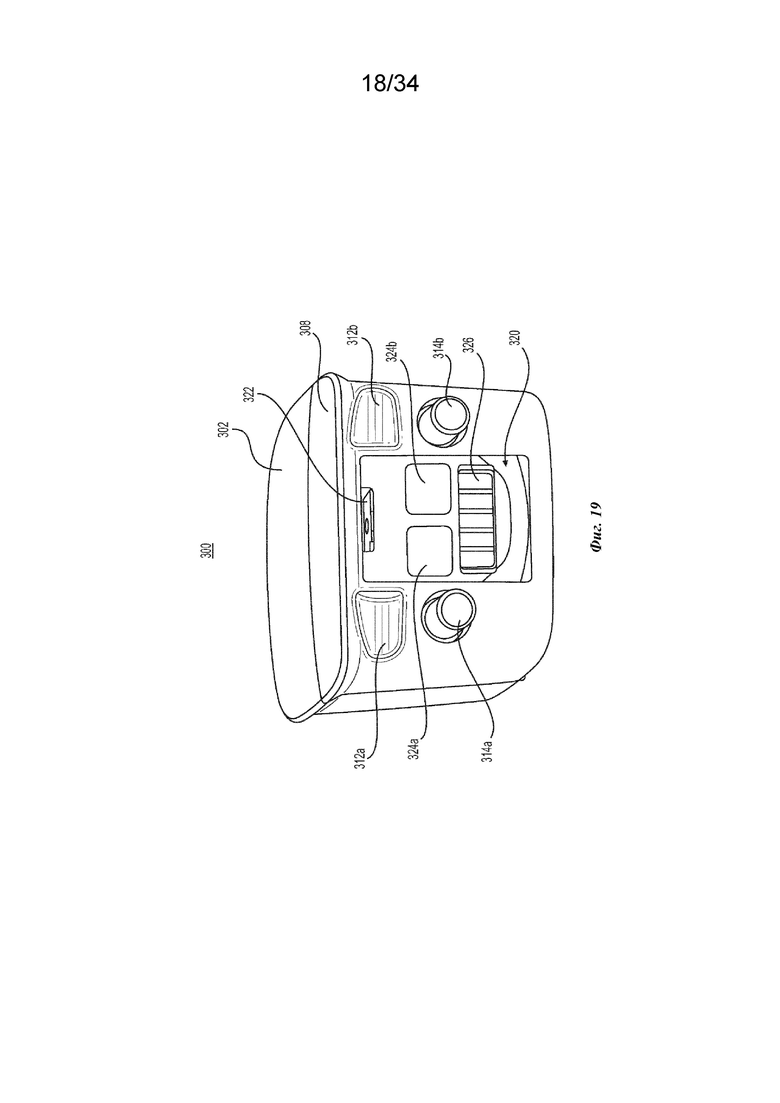

Фиг. 19 - еще один вид в перспективе узла никотинового картриджа по Фиг. 18;
Фиг. 20 - вид в перспективе узла никотинового картриджа по Фиг. 19 без соединительного модуля;
Фиг. 21 - вид в перспективе соединительного модуля по Фиг. 19;
Фиг. 22 - еще один вид в перспективе соединительного модуля по Фиг. 21;
Фиг. 23 - вид в разобранном состоянии, включающий в себя фитиль, нагреватель, электрические выводы и контактный сердечник по Фиг. 22;
Фиг. 24 - вид в разобранном состоянии, включающий в себя первую секцию кожуха узла никотинового картриджа по Фиг. 17;
Фиг. 25 - вид в частично разобранном состоянии, включающий в себя вторую секцию кожуха узла никотинового картриджа по Фиг. 17;
Фиг. 26 - вид в разобранном состоянии активирующего штыря по Фиг. 25;

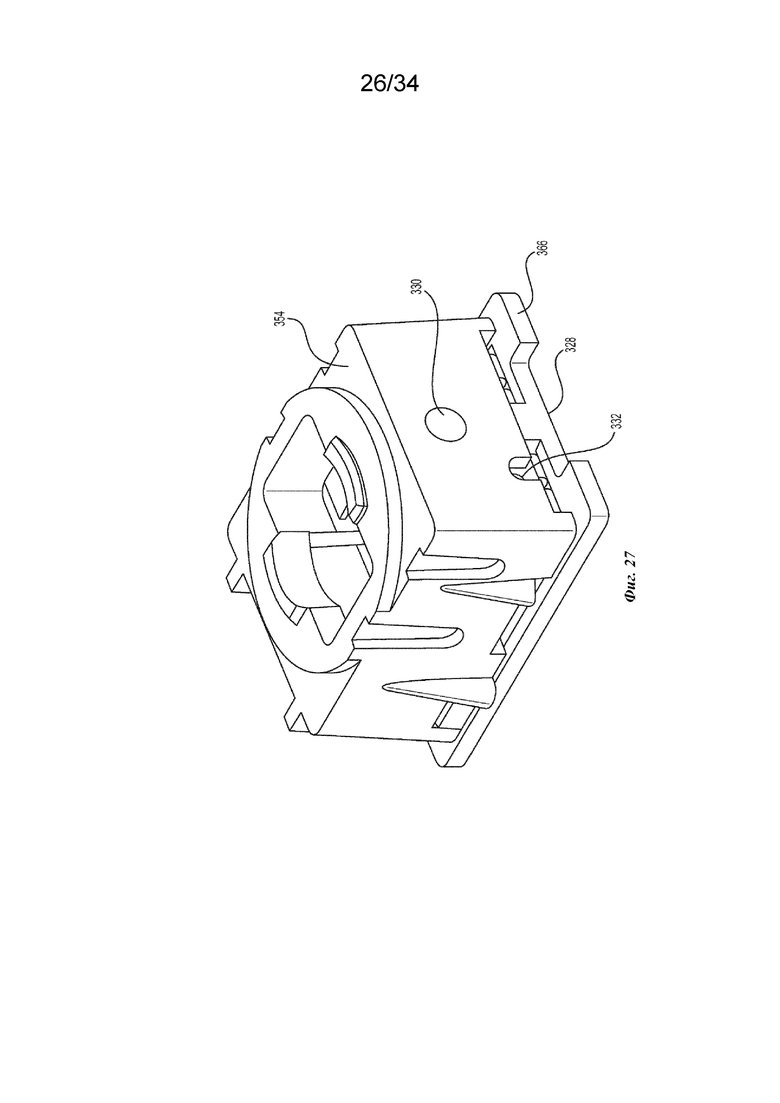

Фиг. 27 - вид в перспективе соединительного модуля по Фиг. 22 без фитиля, нагревателя, электрических выводов и контактного сердечника;

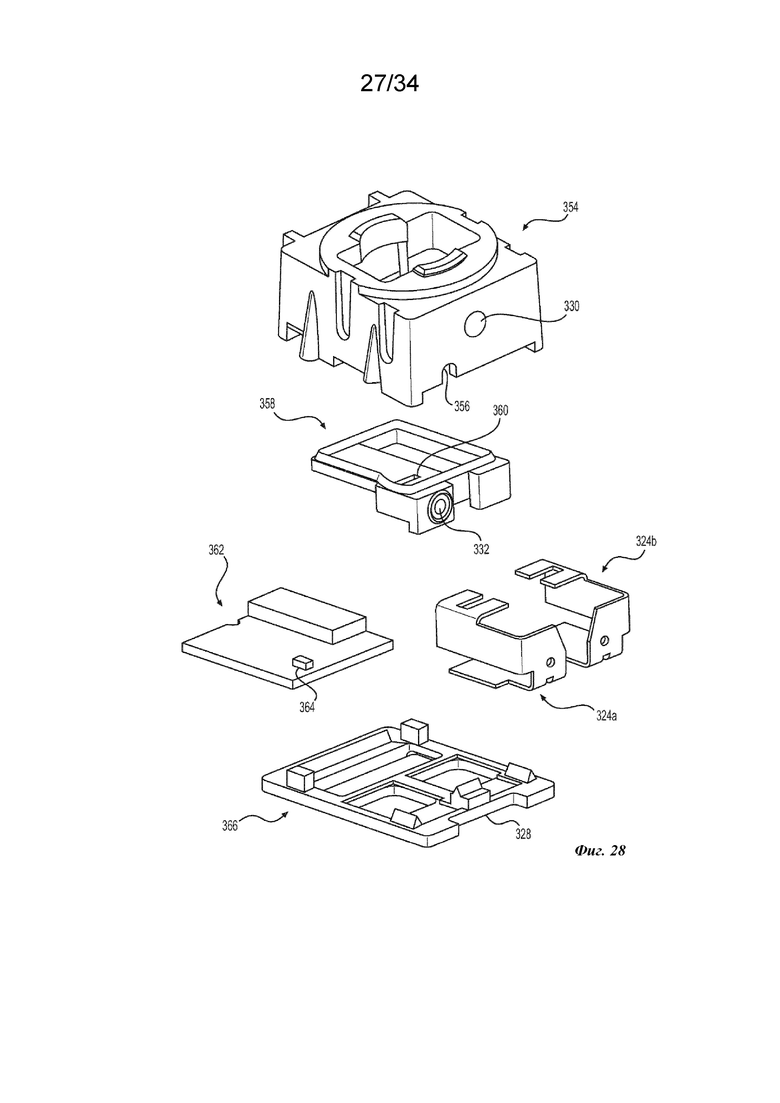

Фиг. 28 - вид в разобранном состоянии соединительного модуля по Фиг. 27;

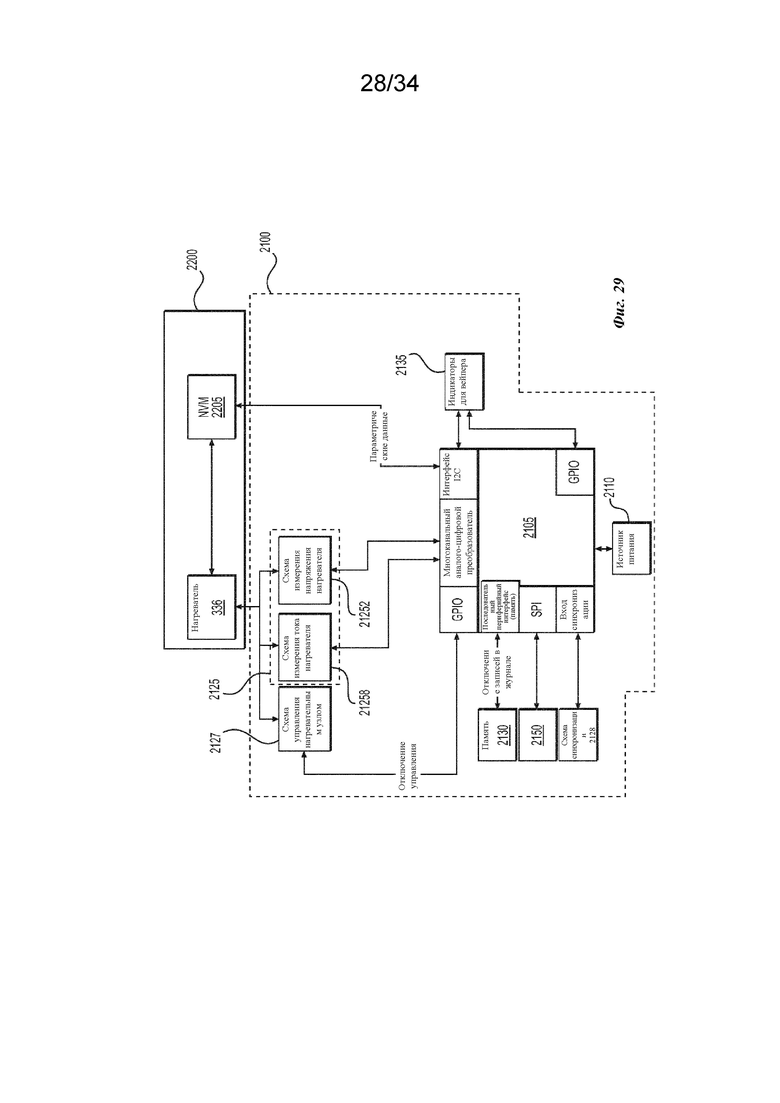

Фиг. 29 - электрические системы корпуса устройства и узла никотинового картриджа никотинового э-вейпингового устройства согласно одному или более приведенным в качестве примера вариантам осуществления;

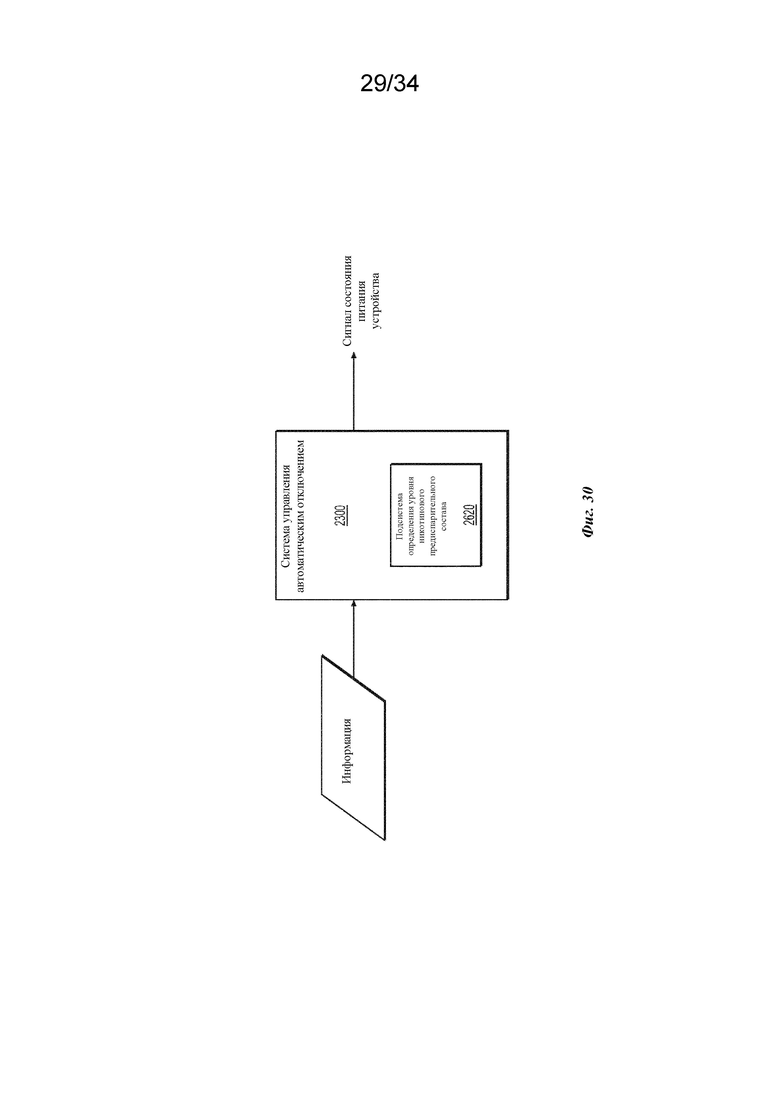

Фиг. 30 - простая функциональная схема, иллюстрирующая систему определения израсходования никотинового
предиспарительного состава и управления автоматическим отключением согласно приведенным в качестве примера вариантам осуществления;

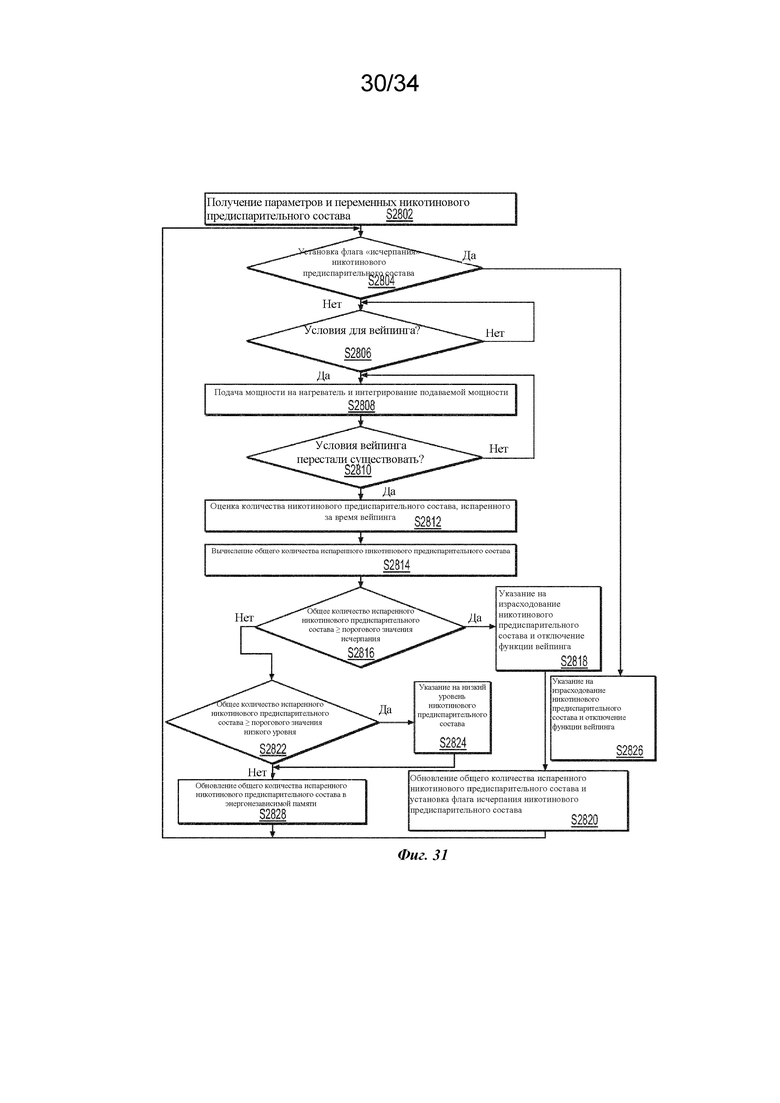

Фиг. 31 - блок-схема, иллюстрирующая способ определения уровня никотинового предиспарительного состава согласно приведенным в качестве примера вариантам осуществления;

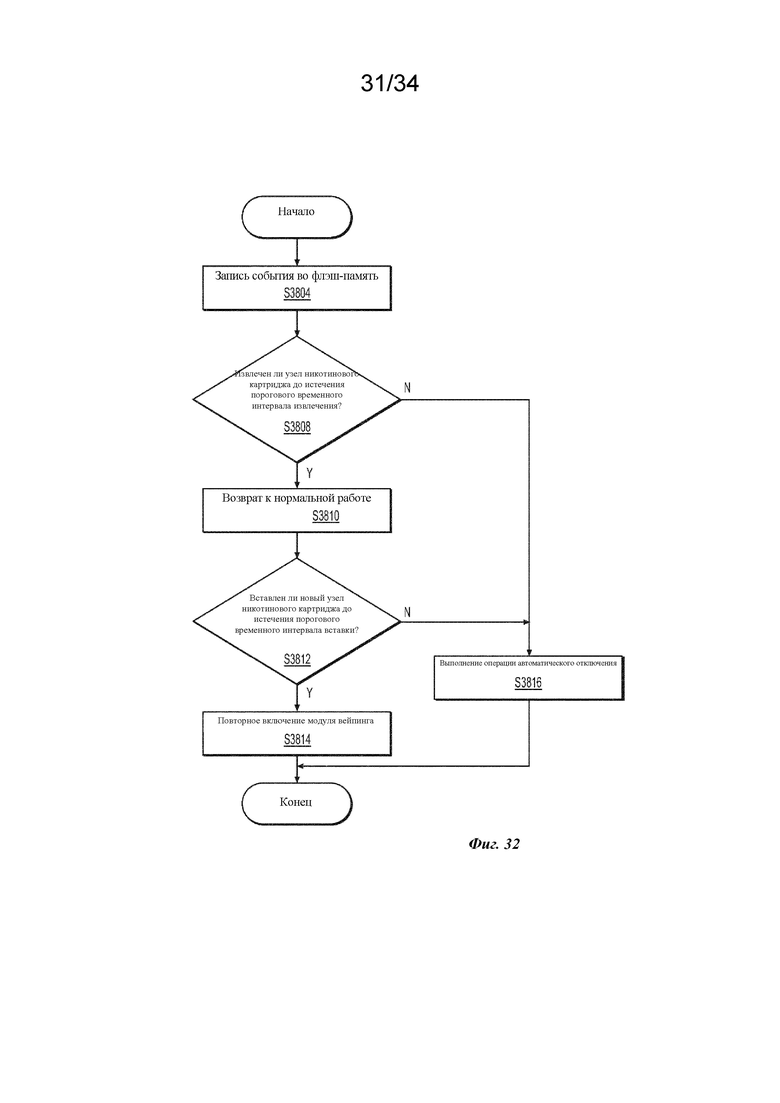

Фиг. 32 - блок-схема, иллюстрирующая пример способа управления работой никотинового э-вейпингового устройства после отключения функции вейпинга в ответ на обнаружение события серьезного отказа картриджа, согласно приведенным в качестве примера вариантам осуществления;

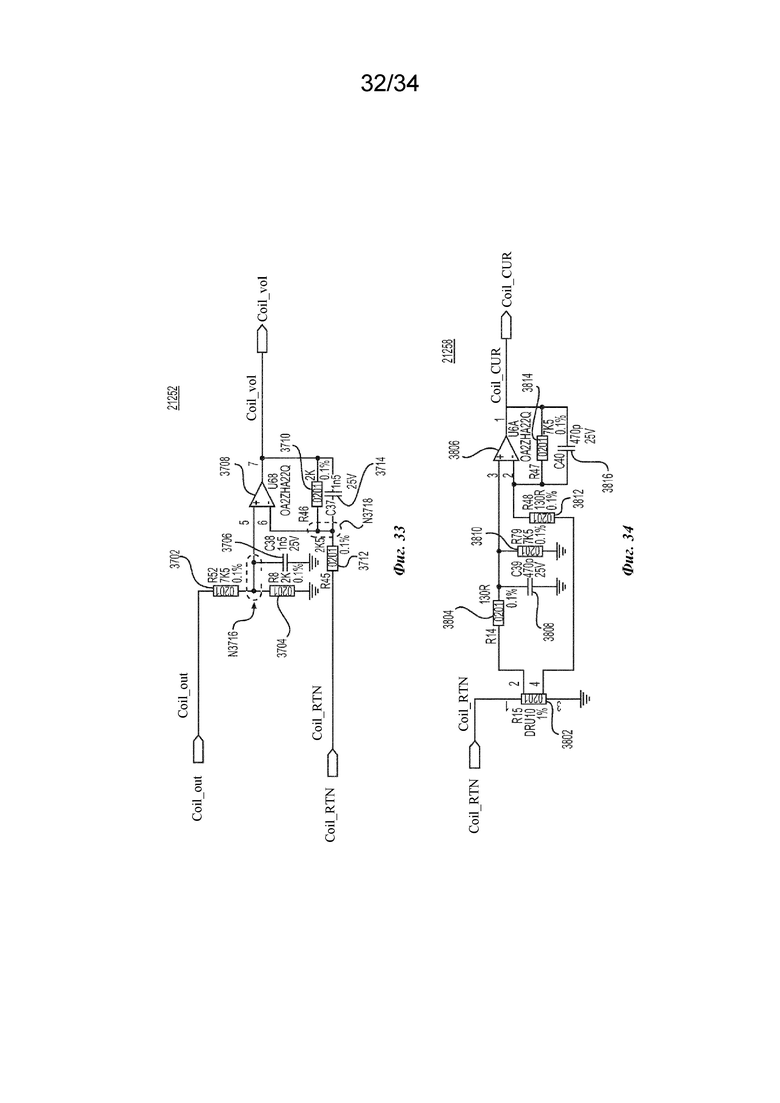

Фиг. 33 - схема измерения напряжения нагревателя согласно приведенным в качестве примера вариантам осуществления;
Фиг. 34 - схема измерения тока нагревателя согласно приведенным в качестве примера вариантам осуществления;

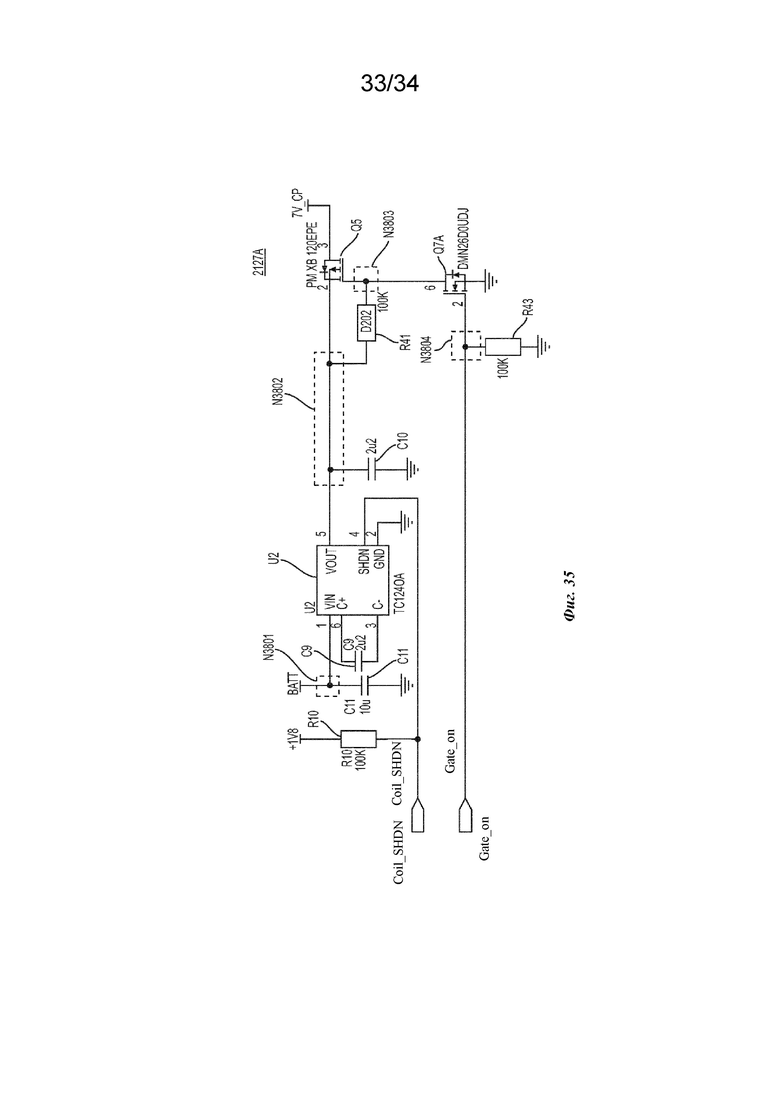

Фиг. 35 - принципиальная схема, иллюстрирующая схему отключения нагревательного узла согласно некоторым приведенным в качестве примера вариантам осуществления; и

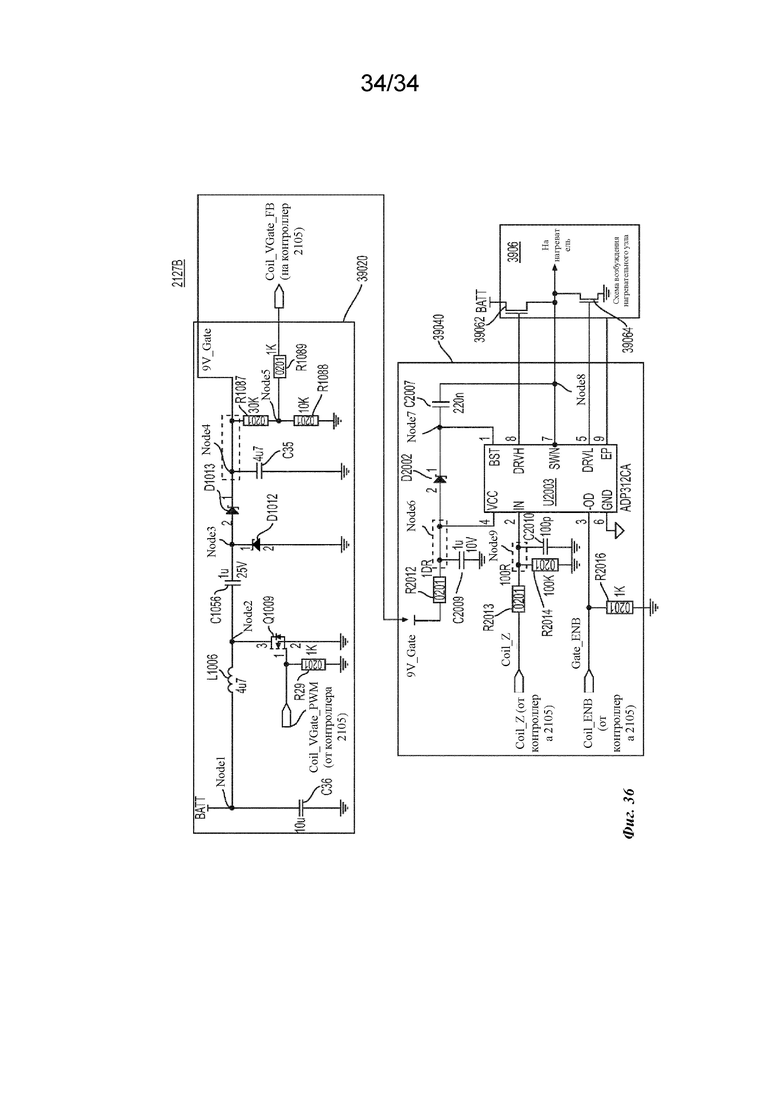

Фиг. 36 - принципиальная схема, иллюстрирующая схему отключения нагревательного узла согласно некоторым другим приведенным в качестве примера вариантам осуществления.
В настоящем документе подробно раскрыты некоторые приведенные в качестве примера варианты осуществления. Тем не менее, конкретные конструктивные и функциональные детали, раскрытые в настоящем документе, представлены исключительно в целях описания приведенных в качестве примера вариантов осуществления настоящего изобретения. Однако приведенные в качестве примера варианты осуществления настоящего изобретения могут быть реализованы во многих альтернативных формах, и они не должны рассматриваться как ограниченные только приведенными в качестве примера вариантами осуществления настоящего изобретения, которые изложены в настоящем документе.
Соответственно, хотя приведенные в качестве примера варианты осуществления могут иметь различные модификации и альтернативные формы, лишь приведенные в качестве примера варианты осуществления показаны в качестве примера на чертежах и подробно описаны в настоящем документе. Тем не менее, следует понимать, что отсутствует намерение ограничить приведенные в качестве примера варианты осуществления конкретными раскрытыми формами; напротив, приведенные в качестве примера варианты осуществления должны охватывать все свои модификации, эквиваленты и альтернативы. Одинаковые номера относятся к одинаковым элементам по всему описанию фигур.
Следует понимать, что если элемент или слой указан как «расположенный на» другом элементе или слое, «присоединенный к» ним, «связанный с» ними, «прикрепленный к» ним, «смежный с» ними или «покрывающий» их, то он может быть непосредственно расположен на другом элементе или слое, быть присоединенным к ним, быть связанным с ними, быть прикрепленным к ним, быть смежным с ними или покрывать их, или могут присутствовать промежуточные элементы или слои. В отличие от этого, если элемент указан как «расположенный непосредственно на» другом элементе или слое, «непосредственно присоединенный к» ним или «непосредственно связанный с» ними, то промежуточные элементы или слои отсутствуют. Одинаковые номера относятся к одинаковым элементам по всему настоящему описанию. Используемый в настоящем документе союз «и/или» включает любые и все комбинации или подкомбинации из одного или более связанных перечисленных элементов.
Следует понимать, что хотя порядковые числительные «первый», «второй», «третий» и так далее могут использоваться в настоящем документе для описания различных элементов, областей, слоев и/или секций, эти элементы, области, слои и/или секции не должны ограничиваться указанными порядковыми числительными. Эти порядковые числительные используются лишь для того, чтобы отличить один элемент, область, слой или секцию от другого элемента, области, слоя или секции. Следовательно, первый элемент, область, слой или секция, рассмотренные ниже, могли бы быть названы вторым элементом, областью, слоем или секцией без отступления от идей приведенных в качестве примера вариантов осуществления.
Термины относительного пространственного расположения (например, «ниже», «под», «нижний», «выше», «верхний» и тому подобные) могут использоваться в настоящем документе для упрощения описания связи одного элемента или признака с другим элементом или признаком, показанными на фигурах. Следует понимать, что термины относительного пространственного расположения предназначены для охвата других ориентаций устройства во время использования или работы, в дополнение к ориентации, изображенной на фигурах. Например, если устройство на фигурах перевернуто, то элементы, описанные как расположенные «под» другими элементами или признаками или «ниже» их, окажутся расположенными «над» другими элементами или признаками. Следовательно, предлог «под» может охватывать расположение как выше, так и ниже. Устройство может быть ориентировано иным образом (повернуто на 90 градусов или расположено с другими ориентациями), и определения, относящиеся к пространственному расположению, используемые в настоящем документе, могут интерпретироваться соответствующим образом.
Терминология, используемая в настоящем документе, предназначена лишь для описания различных приведенных в качестве примера вариантов осуществления и не предназначена для ограничения приведенных в качестве примера вариантов осуществления. В контексте настоящего документа использование форм единственного числа подразумевает включение также форм множественного числа, если контекст явно не указывает на иное. Следует также понимать, что выражения «включает в себя», «включающий в себя», «содержит» и/или «содержащий» при использовании в настоящем описании указывают на наличие определенных признаков, целых чисел, этапов, операций и/или элементов, но не исключают наличия или добавления одного или более других признаков, целых чисел, этапов, операций, элементов и/или их групп.
Если слова «приблизительно» и «по существу» используются в настоящем описании в сочетании с числовым значением, то предполагается, что соответствующее числовое значение включает погрешность+10 процентов от указанного числового значения, если явным образом не определено иное.
Если не определено иное, то все термины (включая технические и научные термины), используемые в настоящем документе, имеют те же значения, в которых их обычно понимают специалисты в области техники, к которой относятся приведенные в качестве примера варианты осуществления. Следует также понимать, что термины, включая те, которые определены в общеупотребительных словарях, должны интерпретироваться как имеющие значение, которое соответствует их значению в контексте соответствующей области техники, и не должны интерпретироваться в идеализированном или чрезмерно формальном смысле, если это не определено явным образом в настоящем документе.
Аппаратное обеспечение может быть реализовано с использованием схемы обработки или управления, такой как, без ограничения, один или более процессоров, одно или более центральных процессорных устройств (CPU), один или более микроконтроллеров, одно или более арифметико-логических устройств (ALU), один или более цифровых сигнальных процессоров (DSP), один или более микрокомпьютеров, одна или более программируемых пользователем вентильных матриц (FPGA), одна или более систем на кристалле (SoC), один или более программируемых логических элементов (PLU), один или более микропроцессоров, одна или более специализированных интегральных схем (ASIC), или любого другого устройства или устройств, способных отвечать на инструкции и исполнять их определенным образом.
Используемые в настоящем документе термины «никотиновое электронное вейпинговое устройство» или «никотиновое э-вейпинговое устройство» могут в некоторых случаях использоваться и рассматриваться как синонимы терминов «аппарат для э-вейпинга никотина» и/или «никотиновый э-вейпинговый аппарат».
На Фиг. 1 показан вид спереди никотинового э-вейпингового устройства согласно приведенному в качестве примера варианту осуществления. На Фиг. 2 показан вид сбоку никотинового э-вейпингового устройства по Фиг. 1. На Фиг. 3 показан вид сзади никотинового э-вейпингового устройства по Фиг. 1. Как показано на Фиг. 1-3, никотиновое э-вейпинговое устройство 500 содержит корпус 100 устройства, выполненный с возможностью приема узла 300 никотинового картриджа. Узел 300 никотинового картриджа представляет собой модульное изделие, выполненное с возможностью удержания никотинового предиспарительного состава. «Никотиновый предиспарительный состав» представляет собой материал или комбинацию материалов, которые могут быть превращены в пар. Например, содержащий никотин готовый состав для пара может представлять собой жидкий, твердый и/или гелеобразный состав, включающий, без ограничения, воду, гранулы, растворители, активные ингредиенты, этанол, растительные экстракты, натуральные или искусственные ароматизирующие вещества и/или вещества для образования пара, такие как глицерин и пропиленгликоль. Никотиновое э-вейпинговое устройство 500 выполнено с возможностью нагрева никотинового предиспарительного состава для генерирования пара во время вейпинга. Упоминаемый в настоящем документе «никотиновый пар» представляет собой любое вещество, генерируемое или выводимое из любого никотинового э-вейпингового устройства согласно любому из приведенных в качестве примера вариантов осуществления, раскрытых в настоящем документе.
Как показано на Фиг. 1 и 3, никотиновое э-вейпинговое устройство 500 проходит в продольном направлении и имеет длину, которая больше, чем его ширина. В дополнение, как показано на Фиг. 2, длина никотинового э-вейпингового устройства 500 также больше, чем его толщина. Помимо этого, ширина никотинового э-вейпингового устройства 500 может быть больше, чем его толщина. В предположении декартовой системы координат x-y-z, длина никотинового э-вейпингового устройства 500 может быть измерена в направлении у, ширина может быть измерена в направлении х, и толщина может быть измерена в направлении z. Никотиновое э-вейпинговое устройство 500 может иметь по существу линейную форму с сужающимися концами на его видах спереди, сбоку и сзади, хотя приведенные в качестве примера варианты осуществления этим не ограничиваются.
Корпус 100 устройства содержит переднюю крышку 104, рамку 106 и заднюю крышку 108. Передняя крышка 104, рамка 106 и задняя крышка 108 образуют кожух устройства, который заключает в себе механические элементы, электронные элементы и/или схемы, связанные с работой никотинового э-вейпингового устройства 500. Например, кожух устройства в корпусе 100 устройства может заключать в себе источник питания, выполненный с возможностью подачи мощности на никотиновое э-вейпинговое устройство 500, что может включать в себя подачу электрического тока на узел 300 никотинового картриджа. Кожух устройства в корпусе 100 устройства может также включать в себя одну или более электрических систем для управления никотиновым э-вейпинговым устройством 500. Электрические системы согласно приведенным в качестве примера вариантам осуществления будут более подробно рассмотрены ниже. Кроме того, в собранном виде передняя крышка 104, рамка 106 и задняя крышка 108 могут образовывать основную часть видимого участка корпуса 100 устройства.
Передняя крышка 104 (например, первая крышка) образует первичное отверстие, выполненное с возможностью вмещения наклонной конструкции 112. Первичное отверстие может иметь закругленную прямоугольную форму, хотя возможны и другие формы, в зависимости от формы наклонной конструкции 112. Наклонная конструкция 112 образует сквозное отверстие 150, выполненное с возможностью приема узла 300 никотинового картриджа. Сквозное отверстие 150 рассмотрено в настоящем документе более подробно в сочетании, например, с Фиг. 9.
Передняя крышка 104 также образует вторичное отверстие, выполненное с возможностью вмещения световедущей конструкции. Вторичное отверстие может быть схоже с пазом (например, оно может иметь форму удлиненного прямоугольника с закругленными кромками), хотя возможны и другие формы в зависимости от формы световедущей конструкции. В приведенном в качестве примера варианте осуществления световедущая конструкция содержит кожух 114 световода и кожух 122 кнопки. Кожух 114 световода выполнен с возможностью открытия линзы 116 световода, в то время как кожух 122 кнопки выполнен с возможностью открытия первой линзы 124 кнопки и второй линзы 126 кнопки (например, на Фиг. 16). Первая линза 124 кнопки и расположенный раньше по потоку участок кожуха 122 кнопки могут образовывать первую кнопку 118. Аналогичным образом, вторая линза 126 кнопки и расположенный дальше по потоку участок кожуха 122 кнопки могут образовывать вторую кнопку 120. Кожух 122 кнопки может присутствовать в виде единой конструкции или двух отдельных конструкций. В последнем случае первая кнопка 118 и вторая кнопка 120 могут перемещаться с созданием ощущения большей независимости при нажатии.
Управление работой никотинового э-вейпингового устройства 500 может осуществляться с помощью первой кнопки 118 и второй кнопки 120. Например, первая кнопка 118 может представлять собой кнопку питания, а вторая кнопка 120 может представлять собой кнопку регулирования интенсивности. Хотя на чертежах показаны две кнопки в сочетании со световедущей конструкцией, следует понимать, что может быть обеспечено большее (или меньшее) количество кнопок, в зависимости от доступных признаков и необходимого пользовательского интерфейса.
Рамка 106 (например, основная рамка) представляет собой центральную опорную конструкцию для корпуса 100 устройства (и в целом для никотинового э-вейпингового устройства 500). Рамка 106 может быть названа шасси. Рамка 106 содержит ближний конец, дальний конец и пару боковых секций между ближним концом и дальним концом. Ближний конец и дальний конец также могут быть названы расположенным дальше по потоку концом и расположенным раньше по потоку концом соответственно. В контексте настоящего документа термин «ближний» (и обратный ему термин «дальний») приведены относительно совершеннолетнего вейпера во время вейпинга, а выражение «расположенный дальше по потоку» (и обратное ему выражение «расположенный раньше по потоку») приведены относительно направления потока пара. Между противоположными внутренними поверхностями боковых секций (например, приблизительно посередине вдоль длины рамки 106) может быть обеспечена мостовая секция для дополнительной прочности и стабильности. Рамка 106 может быть выполнена как единое целое таким образом, чтобы она представляла собой монолитную конструкцию.
Что касается материала конструкции, то рамка 106 может быть выполнена из сплава или пластмассы. Сплав (например, той марки, которая пригодна для литья под давлением или для механической обработки) может представлять собой алюминиевый (Аl) сплав или цинковый (Zn) сплав. Пластмасса может представлять собой поликарбонат (PC), акрилонитрилбутадиенстирол (ABS) или их комбинацию (PC/ABS). Например, поликарбонат может представлять собой LUPOY SC1004A. Помимо этого, рамка 106 может быть подвергнута отделке поверхности по функциональным и/или эстетическим причинам (например, для обеспечения привлекательного внешнего вида). В приведенном в качестве примера варианте осуществления рамка 106 (например, если она выполнена из алюминиевого сплава) может быть анодирована. В еще одном варианте осуществления рамка 106 (например, если она выполнена из цинкового сплава) может быть покрыта твердой эмалью или окрашена. В еще одном варианте осуществления рамка 106 (например, если она выполнена из поликарбоната) может быть металлизирована. В еще одном варианте осуществления рамка 106 (например, если она выполнена из акрилонитрилбутадиенстирола) может иметь гальваническое покрытие. Следует понимать, что материалы конструкции, указанные применительно к рамке 106, также могут быть применимы к передней крышке 104, задней крышке 108 и/или другим соответствующим частям никотинового э-вейпингового устройства 500.
Задняя крышка 108 (например, вторая крышка) также образует отверстие, выполненное с возможностью вмещения наклонной конструкции 112. Отверстие может иметь закругленную прямоугольную форму, хотя возможны и другие формы в зависимости от формы наклонной конструкции 112. В приведенном в качестве примера варианте осуществления отверстие в задней крышке 108 меньше, чем первичное отверстие в передней крышке 104. В дополнение, хотя на чертежах это не показано, следует понимать, что в задней части никотинового э-вейпингового устройства 500 может быть обеспечена световедущая конструкция (например, включающая в себя кнопки), в дополнение к (или вместо) световедущей конструкции в передней части никотинового э-вейпингового устройства 500.
Передняя крышка 104 и задняя крышка 108 могут быть выполнены с возможностью взаимодействия с рамкой 106 посредством конструкции на защелках. Например, передняя крышка 104 и/или задняя крышка 108 могут содержать зажимы, выполненные с возможностью взаимного соединения с соответствующими сопряженными элементами рамки 106. В неограничивающем варианте осуществления указанные зажимы могут иметь форму лапок с отверстиями, выполненными с возможностью приема соответствующих сопряженных элементов (например, выступов со скошенными кромками) рамки 106. В качестве альтернативы, передняя крышка 104 и/или задняя крышка 108 могут быть выполнены с возможностью взаимодействия с рамкой 106 за счет посадки с натягом (которая также может быть названа прессовой посадкой или фрикционной посадкой). Однако следует понимать, что передняя крышка 104, рамка 106 и задняя крышка 108 могут быть соединены с помощью других подходящих конструкций и технологий.
Корпус 100 устройства также включает в себя мундштук 102. Мундштук 102 может быть прикреплен к ближнему концу рамки 106. В дополнение, как показано на Фиг. 2, в приведенном в качестве примера варианте осуществления, в котором рамка 106 зажата между передней крышкой 104 и задней крышкой 108, мундштук 102 может примыкать к передней крышке 104, рамке 106 и задней крышке 108. Помимо этого, в неограничивающем варианте осуществления мундштук 102 может быть соединен с кожухом устройства посредством штыкового соединения.

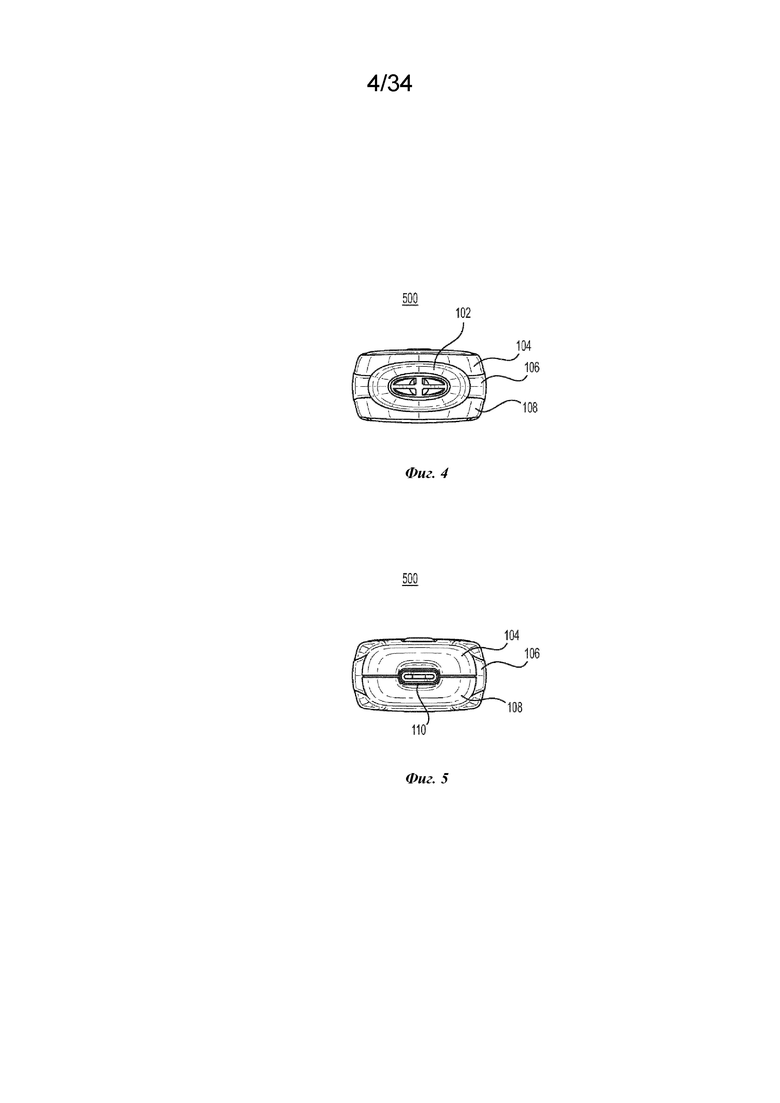

На Фиг. 4 показан вид ближнего конца никотинового э-вейпингового устройства по Фиг. 1. Со ссылкой на Фиг. 4, на выпускной поверхности мундштука 102 выполнено множество выпускных отверстий для пара. В неограничивающем варианте осуществления выпускная поверхность мундштука 102 может иметь эллиптическую форму. В дополнение, выпускная поверхность мундштука 102 может содержать первую поперечину, соответствующую главной оси эллиптической выпускной поверхности, и вторую поперечину, соответствующую малой оси эллиптической выпускной поверхности. Помимо этого, первая поперечина и вторая поперечина могут пересекаться перпендикулярно, и они могут представлять собой выполненные как единое целое части мундштука 102. Хотя выпускная поверхность показана как имеющая четыре выпускных отверстия для пара, следует понимать, что приведенные в качестве примера варианты осуществления этим не ограничиваются. Например, выпускная поверхность может иметь меньше четырех (например, одно, два) выпускных отверстий для пара или больше четырех (например, шесть, восемь) выпускных отверстий для пара.
На Фиг. 5 показан вид дальнего конца никотинового э-вейпингового устройства по Фиг. 1. Со ссылкой на Фиг. 5, дальний конец никотинового э-вейпингового устройства 500 содержит порт 110. Порт 110 выполнен с возможностью приема электрического тока (например, через USB-кабель) от внешнего источника питания для зарядки внутреннего источника питания, находящегося внутри никотинового э-вейпингового устройства 500. Кроме того, порт 110 также может быть выполнен с возможностью передачи данных (например, через USB-кабель) на другое никотиновое э-вейпинговое устройство или другое электронное устройство (например, телефон, планшет, компьютер) и/или с возможностью приема данных от них. Помимо этого, никотиновое э-вейпинговое устройство 500 может быть выполнено с возможностью беспроводной связи с другим электронным устройством, таким как телефон, с помощью прикладной программы (приложения), установленной на этом электронном устройстве. В этом случае совершеннолетний вейпер может управлять или иным образом взаимодействовать с никотиновым э-вейпинговым устройством 500 (например, определять местонахождение никотинового э-вейпингового устройства, проверять информацию об использовании, изменять рабочие параметры) через указанное приложение.
На Фиг. 6 показан вид в перспективе никотинового э-вейпингового устройства по Фиг. 1. На Фиг. 7 показан увеличенный вид впускного отверстия картриджа по Фиг. 6. Как показано на Фиг. 6-7 и как кратко отмечено выше, никотиновое э-вейпинговое устройство 500 содержит узел 300 никотинового картриджа, выполненный с возможностью удержания никотинового предиспарительного состава. Узел 300 никотинового картриджа имеет расположенный раньше по потоку конец (который обращен к световедущей конструкции) и расположенный дальше по потоку конец (который обращен к мундштуку 102). В неограничивающем варианте осуществления расположенный раньше по потоку конец представляет собой поверхность узла 300 никотинового картриджа, противоположную расположенному дальше по потоку концу. Расположенный раньше по потоку конец узла 300 никотинового картриджа имеет впускное отверстие 322 картриджа. Корпус 100 устройства образует сквозное отверстие (например, сквозное отверстие 150 по Фиг. 9), выполненное с возможностью приема узла 300 никотинового картриджа. В приведенном в качестве примера варианте осуществления наклонная конструкция 112 корпуса 100 устройства образует сквозное отверстие и содержит расположенный раньше по потоку обод. Как показано, в частности, на Фиг. 7, расположенный раньше по потоку обод наклонной конструкции 112 расположен под углом (например, с погружением внутрь) таким образом, что он открывает впускное отверстие 322 картриджа, когда узел 300 никотинового картриджа размещен внутри сквозного отверстия корпусе 100 устройства.
Например, вместо того чтобы повторять контур передней крышки 104 (чтобы быть в целом заподлицо с передней поверхностью узла 300 никотинового картриджа и, следовательно, скрывать впускное отверстие 322 картриджа), расположенный раньше по потоку обод наклонной конструкции 112 имеет форму ковша, выполненного с возможностью направления окружающего воздуха во впускное отверстие 322 картриджа. Эта наклонная/ковшеобразная конфигурация обеспечивает возможность содействия уменьшению или предотвращению запирания впускного отверстия для воздуха (например, впускного отверстия 322 картриджа) никотинового э-вейпингового устройства 500. Глубина ковша может быть такой, чтобы было открыто меньше половины (например, меньше четверти) расположенной раньше по потоку концевой поверхности узла 300 никотинового картриджа. В дополнение, в неограничивающем варианте осуществления впускное отверстие 322 картриджа имеет форму паза. Кроме того, если корпус 100 устройства рассматривается как проходящий в первом направлении, то указанный паз может рассматриваться как проходящий во втором направлении, при этом второе направление является поперечным первому направлению.

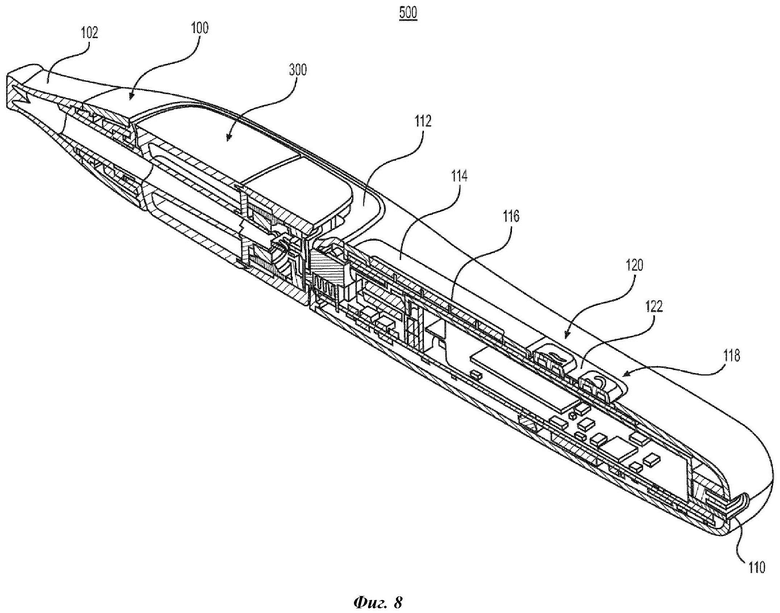

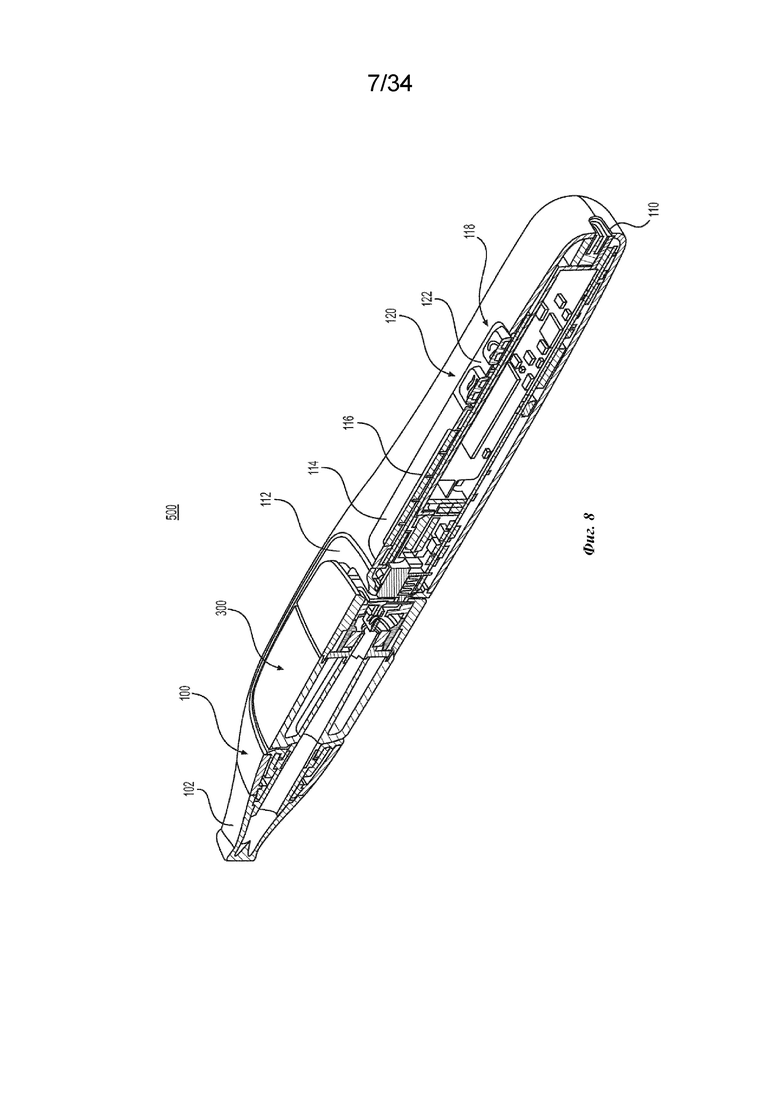

На Фиг. 8 показан вид в разрезе никотинового э-вейпингового устройства по Фиг. 6. На Фиг. 8 разрез выполнен вдоль продольной оси никотинового э-вейпингового устройства 500. Как показано на фигуре, корпус 100 устройства и узел 300 никотинового картриджа содержат механические элементы, электронные элементы и/или схемы, которые связаны с работой никотинового э-вейпингового устройства 500 и рассмотрены более подробно в настоящем документе и/или включены в настоящий документ посредством ссылки. Например, узел 300 никотинового картриджа может содержать механические элементы, выполненные с возможностью приведения в действие для выделения никотинового предиспарительного состава из внутренней области герметичного никотинового резервуара. Узел 300 никотинового картриджа также может иметь механические компоненты, выполненные с возможностью взаимодействия с корпусом 100 устройства для облегчения вставки и размещения узла 300 никотинового картриджа.
Кроме того, узел 300 никотинового картриджа может представлять собой «умный картридж», который содержит электронные элементы и/или схемы, выполненные с возможностью хранения, приема и/или передачи информации на корпус 100 устройства или от него. Такая информация может быть использована для аутентификации узла 300 никотинового картриджа для использования с корпусом 100 устройства (например, для предотвращения использования неодобренного/контрафактного узла никотинового картриджа). Помимо этого, указанная информация может использоваться для идентификации типа узла 300 никотинового картриджа, который затем ставят в соответствие вейпинговому профилю на основе идентифицированного типа. Вейпинговый профиль может быть разработан для установки общих параметров нагрева никотинового предиспарительного состава, и он может быть подвергнут настройке, оптимизации или другому регулированию совершеннолетним вейпером до и/или во время вейпинга.
Узел 300 никотинового картриджа может также обмениваться с корпусом 100 устройства другой информацией, которая может быть релевантной для работы никотинового э-вейпингового устройства 500. Примеры релевантной информации могут включать в себя уровень никотинового предиспарительного состава внутри узла 300 никотинового картриджа и/или промежуток времени, прошедший с момента, когда узел 300 никотинового картриджа был вставлен в корпус 100 устройства и активирован. Например, если узел 300 никотинового картриджа был вставлен в корпус 100 устройства и активирован более чем определенный период времени назад (например, больше 6 месяцев назад), то никотиновое э-вейпинговое устройство 500 может не разрешить вейпинг, и совершеннолетнему вейперу может быть предложено перейти на новый никотиновый картридж, даже если узел 300 никотинового картриджа все еще заключает в себе достаточные уровни никотинового предиспарительного состава.
Корпус 100 устройства может включать в себя механические элементы (например, комплементарные конструкции), выполненные с возможностью взаимодействия с узлом 300 никотинового картриджа, его удержания и/или активации. В дополнение, корпус 100 устройства может включать в себя электронные элементы и/или схемы, выполненные с возможностью приема электрического тока для зарядки внутреннего источника питания (например, батареи), который, в свою очередь, выполнен с возможностью подачи питания на узел 300 никотинового картриджа во время вейпинга. Помимо этого, корпус 100 устройства может включать в себя электронные элементы и/или схемы, выполненные с возможностью связи с узлом 300 никотинового картриджа, другим никотиновым э-вейпинговым устройством, другими электронными устройствами (например, телефоном, планшетом, компьютером) и/или совершеннолетним вейпером. Передаваемая информация может включать в себя данные, специфические для картриджа, подробную информацию о текущем вейпинге и/или диаграммы/историю вейпинга за истекший период времени. Совершеннолетний вейпер может быть уведомлен о таких передачах данных с помощью обратной связи, которая является тактильной (например, в виде вибраций), слышимой (например, в виде гудков) и/или визуальной (например, в виде цветных/мигающих световых сигналов). Зарядка и/или передача информации может выполняться с помощью порта 110 (например, через USB-кабель).

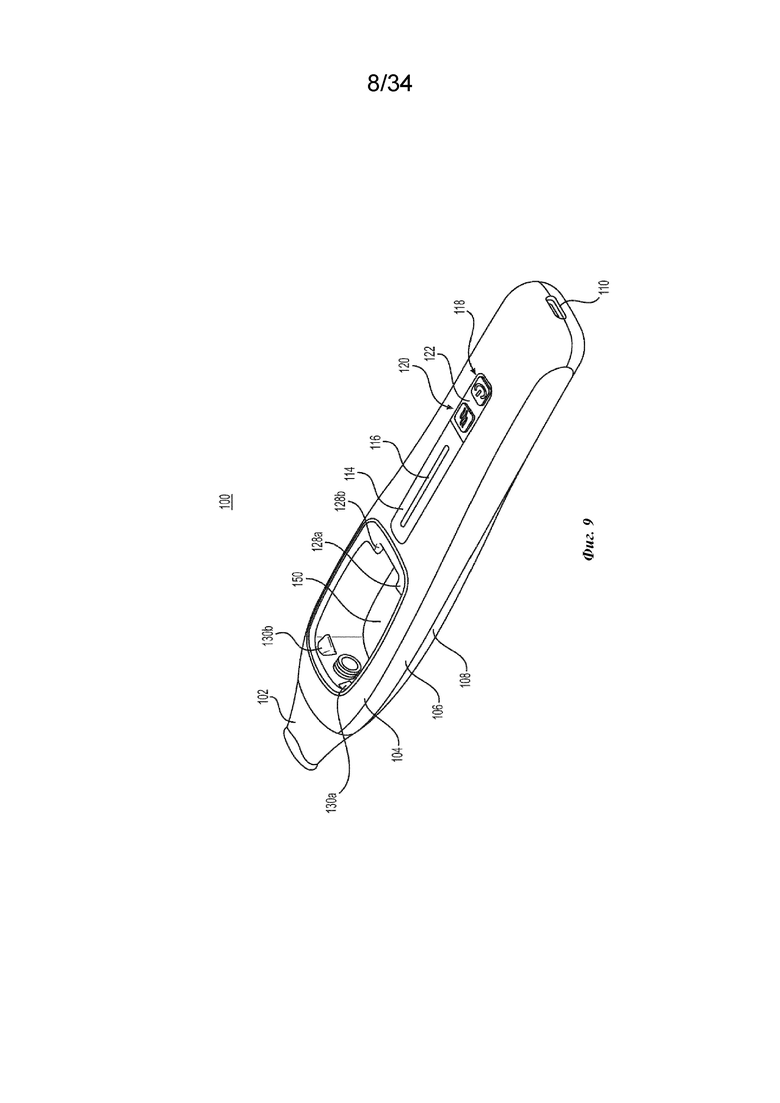

На Фиг. 9 показан вид в перспективе корпуса никотинового э-вейпингового устройства по Фиг. 6. Со ссылкой на Фиг. 9, наклонная конструкция 112 корпуса 100 устройства образует сквозное отверстие 150. Сквозное отверстие 150 выполнено с возможностью приема узла 300 никотинового картриджа. Для облегчения вставки и размещения узла 300 никотинового картриджа внутри сквозного отверстия 150, расположенный раньше по потоку обод наклонной конструкции 112 включает в себя первый расположенный раньше по потоку выступ 128а и второй расположенный раньше по потоку выступ 128b. Сквозное отверстие 150 может иметь прямоугольную форму с закругленными углами. В приведенном в качестве примера варианте осуществления первый расположенный раньше по потоку выступ 128а и второй расположенный раньше по потоку выступ 128b выполнены как единое целое с наклонной конструкцией 112, и они находятся в двух закругленных углах расположенного раньше по потоку обода.
Расположенная дальше по потоку боковая стенка наклонной конструкции 112 может образовывать первое расположенное дальше по потоку отверстие, второе расположенное дальше по потоку отверстие и третье расположенное дальше по потоку отверстие. Удерживающая конструкция, содержащая первый расположенный дальше по потоку выступ 130а и второй расположенный дальше по потоку выступ 130b, вводится во взаимодействие с наклонной конструкцией 112 таким образом, что первый расположенный дальше по потоку выступ 130а и второй расположенный дальше по потоку выступ 130b выступают соответственно через первое расположенное дальше по потоку отверстие и второе расположенное дальше по потоку отверстие наклонной конструкции 112 внутрь сквозного отверстия 150. В дополнение, дальний конец мундштука 102 проходит через третье расположенное дальше по потоку отверстие наклонной конструкции 112 внутрь сквозного отверстия 150 таким образом, что он находится между первым расположенным дальше по потоку выступом 130а и вторым расположенным дальше по потоку выступом 130b.

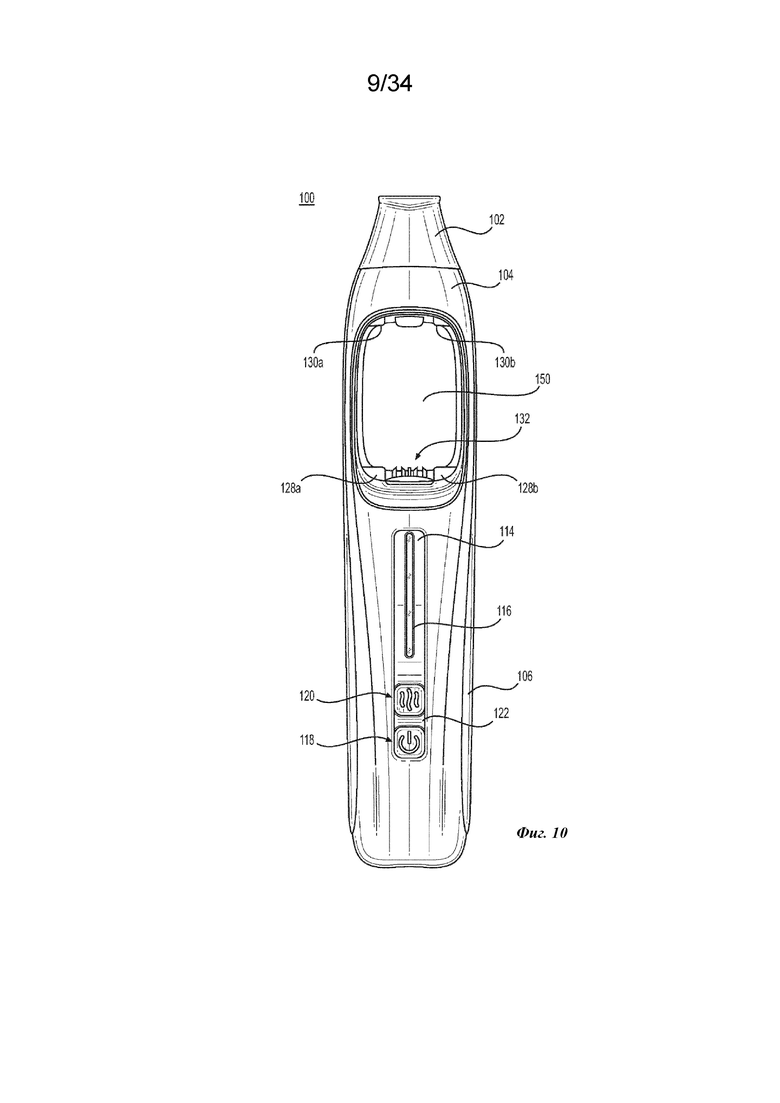

На Фиг. 10 показан вид спереди корпуса устройства по Фиг. 9. Со ссылкой на Фиг. 10, корпус 100 устройства содержит электрический соединитель 132 устройства, размещенный на расположенной раньше по потоку стороне сквозного отверстия 150. Электрический соединитель 132 корпуса 100 устройства выполнен с возможностью электрического соединения с узлом 300 никотинового картриджа, который размещен внутри сквозного отверстия 150. В результате обеспечивается возможность подачи питания от корпуса 100 устройства на узел 300 никотинового картриджа через электрический соединитель 132 устройства во время вейпинга. В дополнение, обеспечивается возможность отправки данных на корпус 100 устройства и узел 300 никотинового картриджа и/или приема данных от них через электрический соединитель 132 устройства.

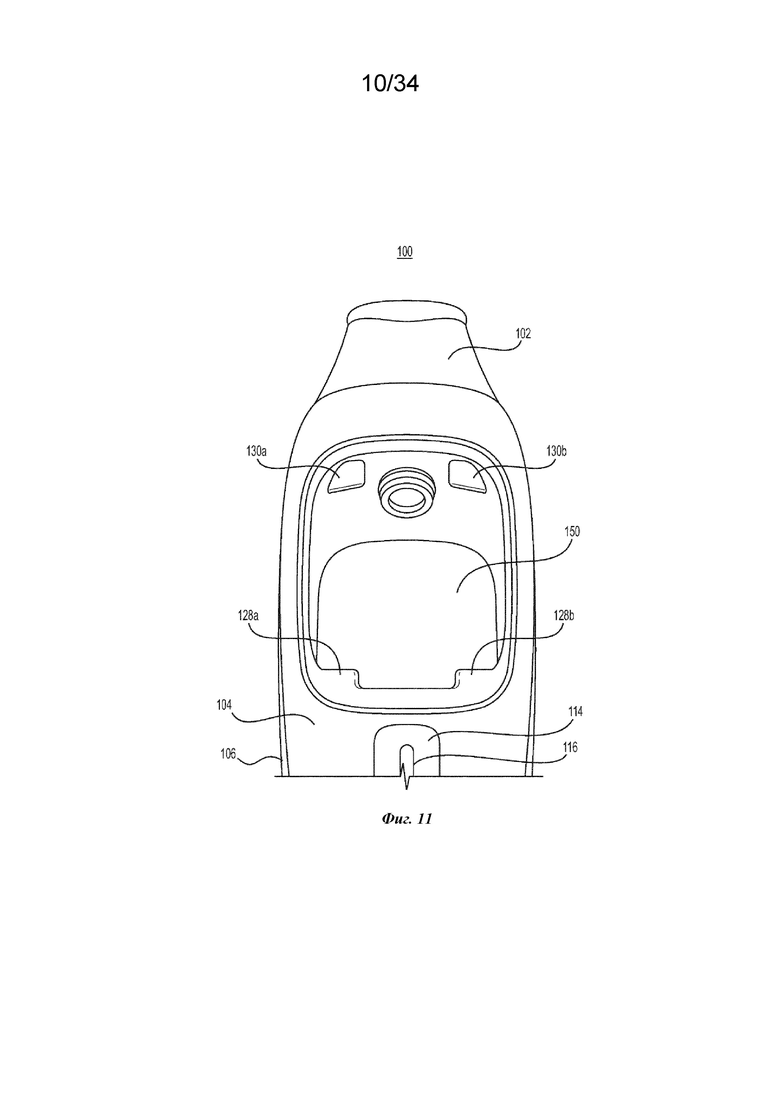

На Фиг. 11 показан увеличенный вид в перспективе сквозного отверстия по Фиг. 10. Как показано на Фиг. 11, первый расположенный раньше по потоку выступ 128а, второй расположенный раньше по потоку выступ 128b, первый расположенный дальше по потоку выступ 130а, второй расположенный дальше по потоку выступ 130b и дальний конец мундштука 102 выступают внутрь сквозного отверстия 150. В приведенном в качестве примера варианте осуществления первый расположенный раньше по потоку выступ 128а и второй расположенный раньше по потоку выступ 128b представляют собой неподвижные конструкции (например, неподвижные шарниры), в то время как первый расположенный дальше по потоку выступ 130а и второй расположенный дальше по потоку выступ 130b представляют собой подвижные конструкции (например, отводимые элементы). Например, первый расположенный дальше по ходу потока выступ 130а и второй расположенный дальше по ходу потока выступ 130b могут быть выполнены (например, подпружинены) с возможностью установки по умолчанию в выдвинутое состояние, а также выполнены с возможностью временного перехода во втянутое состояние (и обратно в выдвинутое состояние) для облегчения вставки вмещающего элемента в сборе 300 для никотина.
В частности, при вставке узла 300 никотинового картриджа в сквозное отверстие 150 корпуса 100 устройства, углубления на расположенной раньше по потоку концевой поверхности узла 300 никотинового картриджа могут быть первоначально введены во взаимодействие с первым расположенным раньше по потоку выступом 128а и вторым расположенным раньше по потоку выступом 128b, с последующим поворотом узла 300 никотинового картриджа (вокруг первого расположенного раньше по потоку выступа 128а и второго расположенного раньше по потоку выступа 128b) до тех пор, пока углубления на расположенной дальше по потоку концевой поверхности узла 300 никотинового картриджа не будут введены во взаимодействие с первым расположенным дальше по потоку выступом 130а и вторым расположенным дальше по потоку выступом 130b. В этом случае ось вращения (во время поворота) узла 300 никотинового картриджа может быть ортогональна продольной оси корпусе 100 устройства. Кроме того, первый расположенный дальше по потоку выступ 130а и второй расположенный дальше по потоку выступ 130b, которые могут быть поджаты для обеспечения подвижности, могут быть отведены при повороте узла 300 никотинового картриджа внутрь сквозного отверстия 150, и они могут быть упруго выдвинуты для взаимодействия с углублениями на расположенной дальше по потоку концевой поверхности узла 300 никотинового картриджа. Кроме того, взаимодействие первого расположенного дальше по потоку выступа 130а и второго расположенного дальше по потоку выступа 130b с углублениями на расположенной дальше по потоку концевой поверхности узла 300 никотинового картриджа обеспечивает возможность создания тактильной и/или слышимой обратной связи (например, слышимого щелчка) для уведомления совершеннолетнего вейпера о том, что узел 300 никотинового картриджа надлежащим образом размещен в сквозном отверстии 150 корпусе 100 устройства.

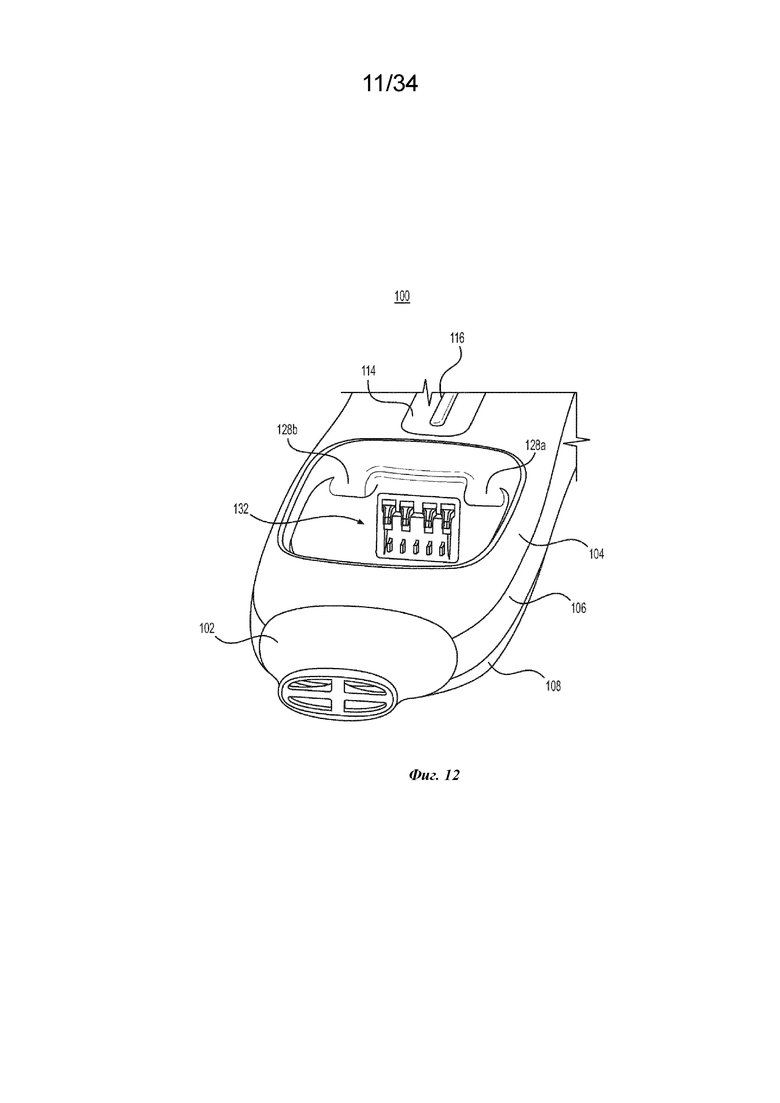

На Фиг. 12 показан увеличенный вид в перспективе электрических контактов устройства по Фиг. 10. Электрические контакты устройства в корпусе 100 устройства выполнены с возможностью взаимодействия с электрическими контактами узла 300 никотинового картриджа, когда узел 300 никотинового картриджа размещен внутри сквозного отверстия 150 корпуса 100 устройства. Со ссылкой на Фиг. 12, электрические контакты устройства в корпусе 100 устройства содержат электрический соединитель 132 устройства. Электрический соединитель 132 устройства включает в себя контакты питания и контакты данных. Контакты питания электрического соединителя 132 устройства выполнены с возможностью подачи мощности от корпуса 100 устройства на узел 300 никотинового картриджа. Как показано на фигурах, контакты питания электрического соединителя 132 устройства содержат первую пару контактов питания и вторую пару контактов питания (которые расположены таким образом, что они находятся ближе к передней крышке 104, чем к задней крышке 108). Первая пара контактов питания (например, пара, смежная с первым расположенным раньше по потоку выступом 128а) может представлять собой единую монолитную конструкцию, которая отличается от второй пары контактов питания и которая в собранном виде включает в себя два выступа, которые проходят внутрь сквозного отверстия 150. Аналогичным образом, вторая пара контактов питания (например, пара, смежная со вторым расположенным раньше по потоку выступом 128b) может представлять собой единую монолитную конструкцию, которая отличается от первой пары контактов питания и которая в собранном виде содержит два выступа, которые проходят внутрь сквозного отверстия 150. Первая пара контактов питания и вторая пара контактов питания электрического соединителя 132 устройства могут быть смонтированы подвижно и поджаты таким образом, чтобы выдвигаться внутрь сквозного отверстия 150 по умолчанию и отводиться (например, независимо) из сквозного отверстия 150 под действием усилия, превосходящего усилие поджатия.
Контакты данных электрического соединителя 132 устройства выполнены с возможностью передачи данных между узлом 300 никотинового картриджа и корпусом 100 устройства. Как показано на фигурах, контакты данных электрического соединителя 132 устройства содержат ряд из пяти выступов (которые расположены таким образом, что они находятся ближе к задней крышке 108, чем к передней крышке 104). Контакты данных электрического соединителя 132 устройства могут представлять собой отдельные конструкции, которые в собранном состоянии проходят внутрь сквозного отверстия 150. Контакты данных электрического соединителя 132 устройства также могут быть смонтированы с возможностью легкого перемещения и смещены (например, пружинами) так, чтобы входить в сквозное отверстие 150 по умолчанию и втягиваться (например, независимо) из сквозного отверстия 150 при воздействии силы, которая превосходит смещение. Например, когда узел 300 никотинового картриджа вставлен в сквозное отверстие 150 корпуса 100 устройства, электрические контакты картриджа узла 300 никотинового картриджа будут прижаты к соответствующим электрическим контактам устройства в корпусе 100 устройства. В результате контакты питания и контакты данных электрического соединителя 132 устройства будут отведены (например, по меньшей мере частично отведены) внутрь корпуса 100 устройства, однако они продолжат прижиматься к соответствующим электрическим контактам картриджа благодаря своей упругой конструкции, таким образом содействуя обеспечению надлежащего электрического соединения между корпусом 100 устройства и узлом 300 никотинового картриджа. Помимо этого, такое соединение способно также быть механически прочным и иметь минимальное контактное сопротивление с тем, чтобы обеспечить возможность передачи мощности и/или сигналов между корпусом 100 устройства и узлом 300 никотинового картриджа и/или надежной и стабильной связи между ними. Хотя были рассмотрены различные аспекты в отношении электрических контактов устройства в корпусе 100 устройства, следует понимать, что приведенные в качестве примера варианты осуществления этим не ограничиваются и что могут использоваться другие конфигурации.

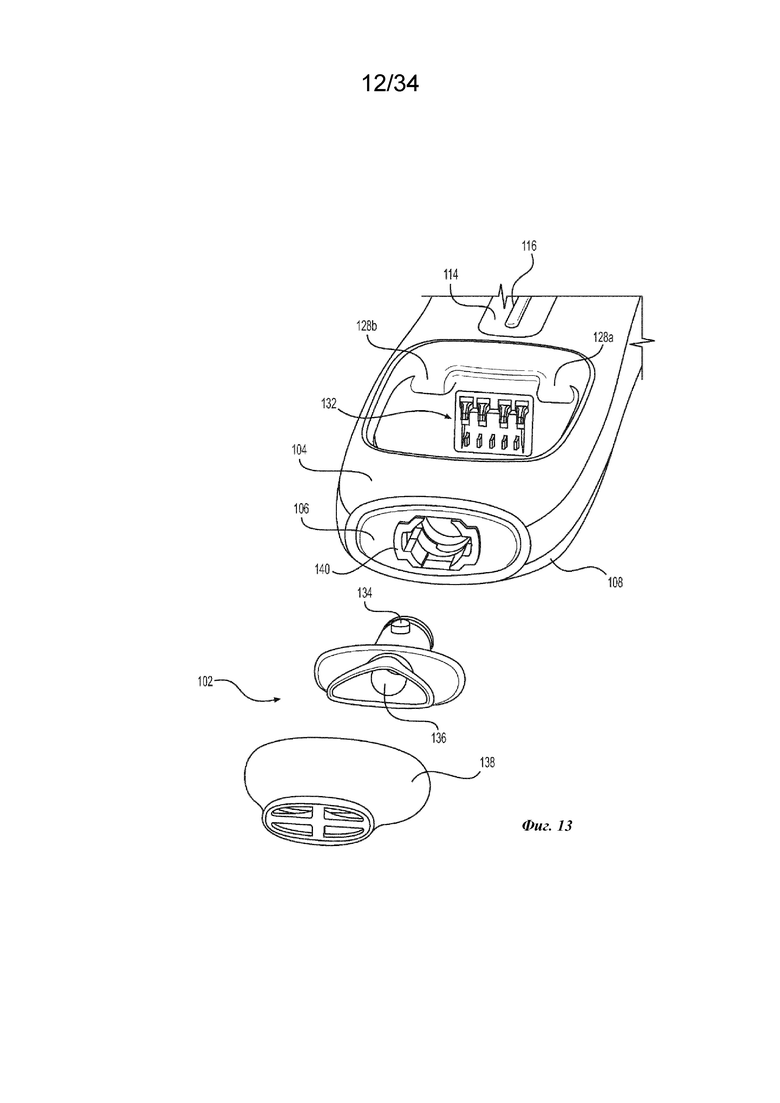

На Фиг. 13 показан вид в частично разобранном состоянии, включающий в себя мундштук по Фиг. 12. Со ссылкой на Фиг. 13, мундштук 102 выполнен с возможностью взаимодействия с кожухом устройства через удерживающую конструкцию 140. В приведенном в качестве примера варианте осуществления удерживающая конструкция 140 расположена таким образом, что она находится преимущественно между рамкой 106 и наклонной конструкцией 112. Как показано на фигурах, удерживающая конструкция 140 размещена внутри кожуха устройства таким образом, что ближний конец удерживающей конструкции 140 проходит через ближний конец рамки 106. Удерживающая конструкция 140 может немного выступать за ближний конец рамки 106 или находиться по существу вровень с ним. Ближний конец удерживающей конструкции 140 выполнен с возможностью приема дальнего конца мундштука 102. Ближний конец удерживающей конструкции 140 может представлять собой охватывающий конец, в то время как дальний конец мундштука может представлять собой охватываемый конец.
Например, мундштук 102 может быть соединен (например, разъемно соединен) с удерживающей конструкцией 140 с помощью штыкового соединения. В этом случае охватывающий конец удерживающей конструкции 140 может образовывать пару противоположных L-образных пазов, в то время как охватываемый конец мундштука 102 может иметь противоположные радиальные элементы 134 (например, радиальные штыри), выполненные с возможностью взаимодействия с L-образными пазами удерживающей конструкции 140. Каждый из L-образных пазов удерживающей конструкции 140 имеет продольный участок и окружной участок. При необходимости, край окружного участка может иметь участок с засечкой для содействия уменьшению или предотвращению вероятности того, что радиальный элемент 134 мундштука 102 случайно выйдет из взаимодействия. В неограничивающем варианте осуществления продольные участки L-образных пазов проходят параллельно вдоль продольной оси корпусе 100 устройства, в то время как окружные участки L-образных пазов проходят вокруг продольной оси (например, центральной оси) корпусе 100 устройства. В результате, для соединения мундштука 102 с кожухом устройства, мундштук 102, показанный на Фиг. 13, сначала поворачивают на 90 градусов для выравнивания радиальных элементов 134 со входами в продольные участки L-образных пазов удерживающей конструкции 140. Затем мундштук 102 вталкивают внутрь удерживающей конструкции 140 таким образом, что радиальные элементы 134 скользят вдоль продольных участков L-образных пазов до тех пор, пока не будет достигнуто соединение с каждым из окружных участков. В этот момент мундштук 102 далее поворачивают таким образом, чтобы радиальные элементы 134 переместились по окружным участкам до тех пор, пока не будет достигнут край каждого из них. Если на каждом крае присутствует участок с засечкой, то обеспечивается возможность создания тактильной и/или слышимой обратной связи (например, слышимого щелчка), чтобы уведомить совершеннолетнего вейпера о том, что мундштук 102 был надлежащим образом присоединен к кожуху устройства.
Мундштук 102 образует проход 136 для пара, через который протекает никотиновый пар во время вейпинга. Проход 136 для пара сообщается по текучей среде со сквозным отверстием 150 (которое находится в месте, где узел 300 никотинового картриджа размещен внутри корпуса 100 устройства). Ближний конец прохода 136 для пара может включать в себя расширяющуюся книзу часть. В дополнение, мундштук 102 может включать в себя концевую крышку 138. Концевая крышка 138 может сужаться от своего дальнего конца к своему ближнему концу. Выпускная поверхность концевой крышки 138 образует множество выпускных отверстий для пара. Хотя в концевой крышке 138 показаны четыре выпускных отверстия для пара, следует понимать, что приведенные в качестве примера варианты осуществления этим не ограничиваются.
На Фиг. 14 показан вид в частично разобранном состоянии, включающий в себя наклонную конструкцию по Фиг. 9. На Фиг. 15 показан увеличенный вид в перспективе мундштука, пружин, удерживающей конструкции и наклонной конструкции по Фиг. 14. Со ссылкой на Фиг. 14-15, наклонная конструкция 112 включает в себя расположенную раньше по потоку боковую стенку и расположенную дальше по потоку боковую стенку. Расположенная раньше по потоку боковая стенка наклонной конструкции 112 образует отверстие 146 для соединителя. Отверстие 146 для соединителя выполнено с возможностью открытия или приема электрического соединителя 132 корпуса 100 устройства. Расположенная дальше по потоку боковая стенка наклонной конструкции 112 образует первое расположенное дальше по потоку отверстие 148а, второе расположенное дальше по потоку отверстие 148b и третье расположенное дальше по потоку отверстие 148с. Первое расположенное дальше по потоку отверстие 148а и второе расположенное дальше по потоку отверстие 148b наклонной конструкции 112 выполнены с возможностью приема первого расположенного дальше по потоку выступа 130а и второго расположенного дальше по потоку выступа 130b соответственно удерживающей конструкции 140. Третье расположенное дальше по потоку отверстие 148с наклонной конструкции 112 выполнено с возможностью приема дальнего конца мундштука 102.
Как показано на Фиг. 14, первый расположенный дальше по потоку выступ 130а и второй расположенный дальше по потоку выступ 130b находятся на вогнутой стороне удерживающей конструкции 140. Как показано на Фиг. 15, на противоположной выпуклой стороне удерживающей конструкции 140 находятся первый стержень 142а и второй стержень 142b. На первом стержне 142а и втором стержне 142b соответственно размещены первая пружина 144а и вторая пружина 144b. Первая пружина 144а и вторая пружина 144b выполнены с возможностью смещения удерживающей конструкции 140 относительно наклонной конструкции 112.
В собранном виде наклонная конструкция 112 может быть прикреплена к рамке 106 посредством пары лапок, смежных с отверстием 146 для соединителя. В дополнение, удерживающая конструкция 140 будет примыкать к наклонной конструкции 112 таким образом, что первый расположенный дальше по потоку выступ 130а и второй расположенный дальше по потоку выступ 130b будут проходить через первое расположенное дальше по потоку отверстие 148а и второе расположенное дальше по потоку отверстие 148b соответственно. Мундштук 102 будет соединен с удерживающей конструкцией 140 таким образом, что дальний конец мундштука 102 будет проходить через удерживающую конструкцию 140, а также через третье расположенное дальше по потоку отверстие 148 с наклонной конструкции 112. Первая пружина 144а и вторая пружина 144b будут находиться между рамкой 106 и удерживающей конструкцией 140.
Когда узел 300 никотинового картриджа вставлен в сквозное отверстие 150 корпуса 100 устройства, расположенный дальше по потоку конец узла 300 никотинового картриджа будет нажимать на первый расположенный дальше по потоку выступ 130а и второй расположенный дальше по потоку выступ 130b удерживающей конструкции 140. В результате первый расположенный дальше по потоку выступ 130а и второй расположенный дальше по потоку выступ 130b удерживающей конструкции 140 будут упруго поджиматься и вытягиваться из сквозного отверстия 150 корпуса 100 устройства (благодаря сжатию первой пружины 144а и второй пружины 144b), таким образом обеспечивая возможность продолжения вставки узла 300 никотинового картриджа. В приведенном в качестве примера варианте осуществления, когда первый расположенный дальше по потоку выступ 130а и второй расположенный дальше по потоку выступ 130b полностью отведены из сквозного отверстия 150 корпуса 100 устройства, смещение удерживающей конструкции 140 обеспечивает возможность контакта концов первого стержня 142а и второго стержня 142b с внутренней концевой поверхностью рамки 106. Кроме того, поскольку мундштук 102 соединен с удерживающей конструкцией 140, дальний конец мундштука 102 будет отводиться из сквозного отверстия 150, таким образом приводя также к сдвигу ближнего конца мундштука 102 (например, видимого участка, включающего в себя концевую крышку 138) на соответствующее расстояние с удалением от кожуха устройства.
После вставки узла 300 никотинового картриджа надлежащим образом, так что первое расположенное дальше по потоку углубление и второе расположенное дальше по потоку углубление узла 300 никотинового картриджа достигли положения, обеспечивающего возможность взаимодействия с первым расположенным дальше по потоку выступом 130а и вторым расположенным дальше по потоку выступом 130b соответственно, накопленная энергия сжатия первой пружины 144а и второй пружины 144b приводит к тому, что первый расположенный дальше по потоку выступ 130а и второй расположенный дальше по потоку выступ 130b упруго выдвигаются и входят в взаимодействие с первым расположенным дальше по потоку углублением и вторым расположенным дальше по потоку углублением соответственно узла 300 никотинового картриджа. Кроме того, указанное взаимодействие обеспечивает возможность создания тактильной и/или слышимой обратной связи (например, слышимого щелчка) для уведомления совершеннолетнего вейпера о том, что узел 300 никотинового картриджа размещен надлежащим образом внутри сквозного отверстия 150 корпуса 100 устройства.

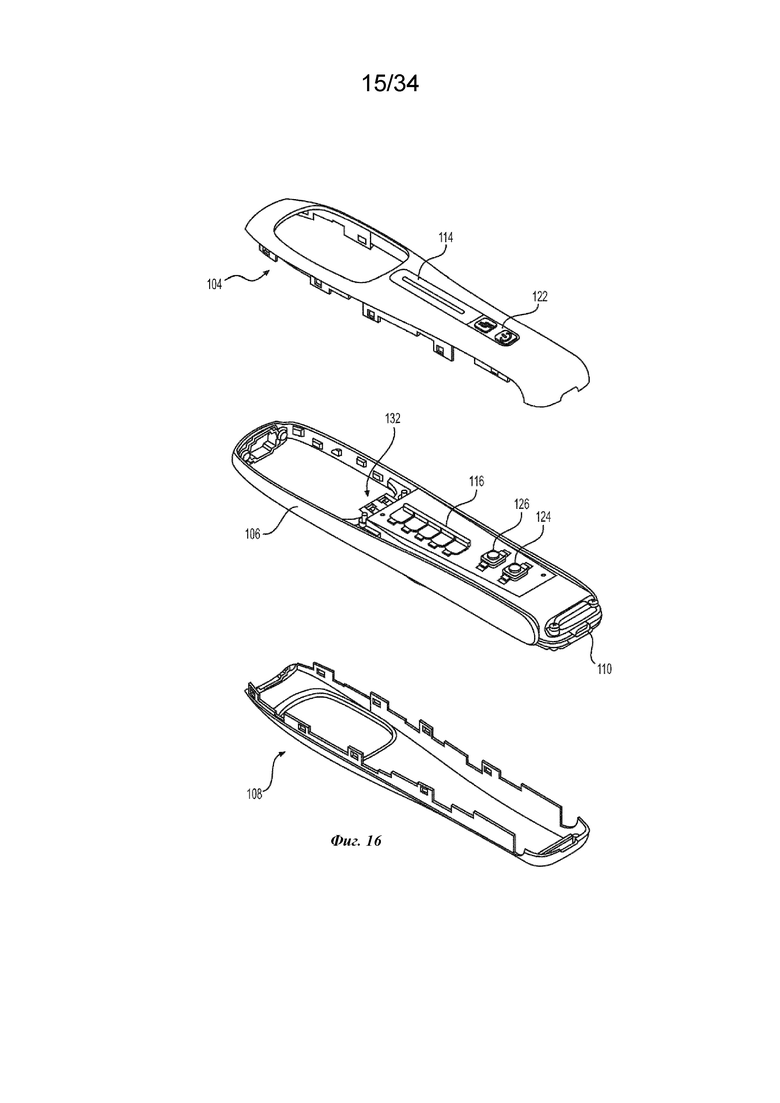

На Фиг. 16 показан вид в частично разобранном состоянии, включающий в себя переднюю крышку, рамку и заднюю крышку по Фиг. 14. Со ссылкой на Фиг. 16, к рамке 106 могут быть прикреплены различные механические элементы, электронные элементы и/или схемы, связанные с работой никотинового э-вейпингового устройства 500. Передняя крышка 104 и задняя крышка 108 могут быть выполнены с возможностью взаимодействия с рамкой 106 посредством конструкции на защелках. В приведенном в качестве примера варианте осуществления передняя крышка 104 и задняя крышка 108 содержат зажимы, выполненные с возможностью взаимного соединения с соответствующими сопряженными элементами рамки 106. Зажимы могут иметь форму лапок с отверстиями, выполненными с возможностью приема соответствующих сопряженных элементов (например, выступов со скошенными кромками) рамки 106. На Фиг. 16 передняя крышка 104 имеет два ряда зажимов по четыре зажима в каждом (в общей сложности восемь зажимов для передней крышки 104). Аналогичным образом, задняя крышка 108 имеет два ряда зажимов по четыре зажима в каждом (в общей сложности восемь зажимов для задней крышки 108). Соответствующие сопряженные элементы рамки 106 могут находиться на внутренних боковых стенках рамки 106. В результате обеспечивает возможность того, что введенные во взаимодействие зажимы и сопряженные элементы будут визуально скрыты при взаимном защелкивании передней крышки 104 и задней крышки 108. В качестве альтернативы, передняя крышка 104 и/или задняя крышка 108 могут быть выполнены с возможностью взаимодействия с рамкой 106 за счет посадки с натягом. Однако следует понимать, что передняя крышка 104, рамка 106 и задняя крышка 108 могут быть соединены с помощью других подходящих конструкций и технологий.

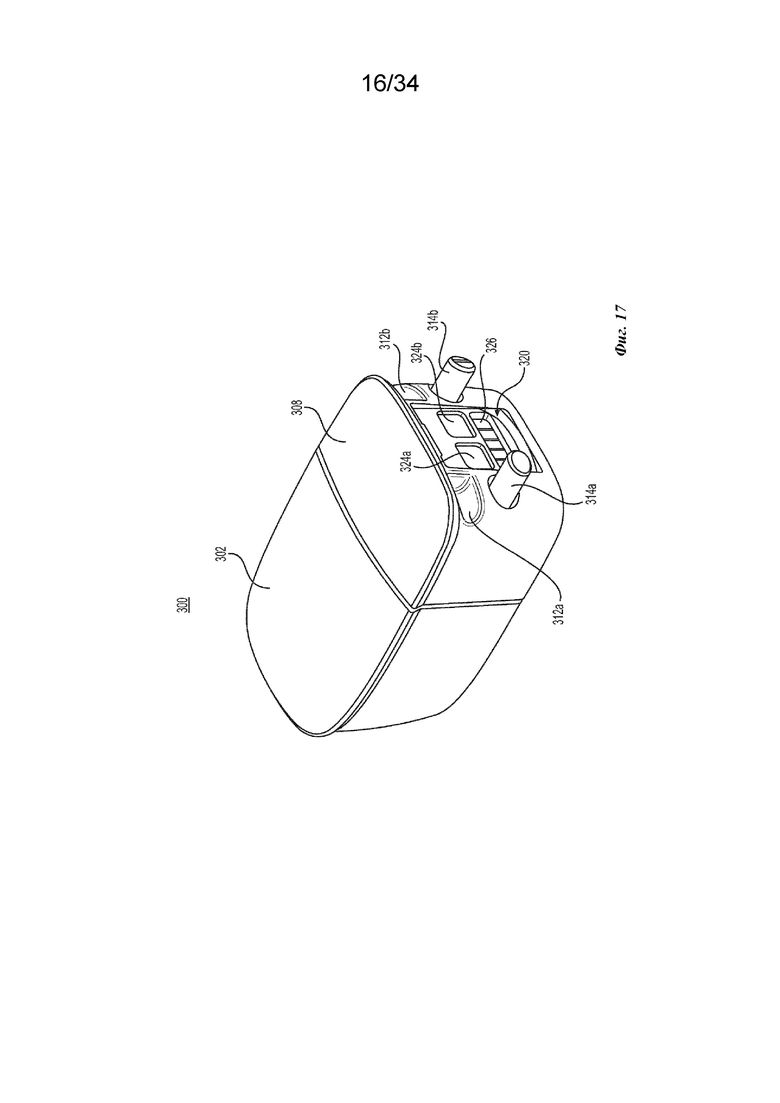

На Фиг. 17 показан вид в перспективе узла никотинового картриджа никотинового э-вейпингового устройства по Фиг. 6. На Фиг. 18 показан еще один вид в перспективе узла никотинового картриджа по Фиг. 17. На Фиг. 19 показан еще один вид в перспективе узла никотинового картриджа по Фиг. 18. Со ссылкой на Фиг. 17-19, узел 300 никотинового картриджа для никотинового э-вейпингового устройства 500 включает в себя корпус картриджа, выполненный с возможностью удержания никотинового предиспарительного состава. Корпус картриджа имеет расположенный раньше по потоку конец и расположенный дальше по потоку конец. Расположенный раньше по потоку конец корпуса картриджа образует полость 310 (Фиг. 20). Расположенный дальше по потоку конец корпуса картриджа образует выпускное отверстие 304 картриджа, которое сообщается по текучей среде с полостью 310 на расположенном раньше по потоку конце. Соединительный модуль 320 выполнен с возможностью размещения внутри полости 310 корпуса картриджа. Соединительный модуль 320 включает в себя внешнюю поверхность и боковую поверхность. Внешняя поверхность соединительного модуля 320 образует внешнюю поверхность корпуса картриджа.
Внешняя поверхность соединительного модуля 320 образует впускное отверстие 322 картриджа. Впускное отверстие 322 картриджа (через которое поступает воздух во время вейпинга) сообщается по текучей среде с выпускным отверстием 304 картриджа (через которое выходит никотиновый пар во время вейпинга). Впускное отверстие 322 картриджа показано на Фиг. 19 как имеющее форму паза. Однако следует понимать, что приведенные в качестве примера варианты осуществления этим не ограничиваются и что возможны другие формы. Когда соединительный модуль 320 размещен внутри полости 310 корпуса картриджа, внешняя поверхность соединительного модуля 320 остается видимой, в то время как боковая поверхность соединительного модуля 320 становится преимущественно закрытой таким образом, что она видна лишь частично через впускное отверстие 322 картриджа под заданным углом.
Внешняя поверхность соединительного модуля 320 содержит по меньшей мере один электрический контакт. Указанный по меньшей мере один электрический контакт может включать в себя множество контактов питания. Например, указанное множество контактов питания могут включать в себя первый контакт 324а питания и второй контакт 324b питания. Первый контакт 324а питания узла 300 никотинового картриджа выполнен с возможностью электрического соединения с первой парой контактов питания (например, с парой, смежной с первым расположенным раньше по потоку выступом 128а по Фиг. 12) электрического соединителя 132 корпуса 100 устройства. Аналогичным образом, второй контакт 324b питания узла 300 никотинового картриджа выполнен с возможностью электрического соединения со второй парой контактов питания (например, с парой, смежной со вторым расположенным раньше по потоку выступом 128b на Фиг. 12) электрического соединителя 132 корпуса 100 устройства. Кроме того, указанный по меньшей мере один электрический контакт узла 300 никотинового картриджа включает в себя множество контактов 326 данных. Указанное множество контактов 326 данных узла 300 никотинового картриджа выполнены с возможностью электрического соединения с контактами данных электрического соединителя 132 устройства (например, с рядом из пяти выступов по Фиг. 12). Хотя два контакта питания и пять контактов данных показаны в сочетании с узлом 300 никотинового картриджа, следует понимать, что возможны и другие варианты, в зависимости от конструкции корпуса 100 устройства.
В приведенном в качестве примера варианте осуществления узел 300 никотинового картриджа включает в себя переднюю поверхность, заднюю поверхность, противоположную передней поверхности, первую боковую поверхность между передней поверхностью и задней поверхностью, вторую боковую поверхность, противоположную первой боковой поверхности, расположенную раньше по потоку концевую поверхность и расположенную дальше по потоку концевую поверхность, противоположную расположенной раньше по потоку концевой поверхности. Углы боковых и концевых поверхностей (например, угол первой боковой поверхности и расположенной раньше по потоку концевой поверхности, угол расположенной раньше по потоку концевой поверхности и второй боковой поверхности, угол второй боковой поверхности и расположенной дальше по потоку концевой поверхности, угол расположенной дальше по потоку концевой поверхности и первой боковой поверхности) могут быть закругленными. Однако в некоторых случаях углы могут быть незакругленными. Кроме того, периферийная кромка передней поверхности может иметь форму уступа. Внешняя поверхность соединительного модуля 320 может рассматриваться как участок расположенной раньше по потоку концевой поверхности узла 300 никотинового картриджа. Передняя поверхность узла 300 никотинового картриджа может быть шире и длиннее задней поверхности. В этом случае первая боковая поверхность и вторая боковая поверхность могут быть наклонены внутрь в направлении друг друга. Расположенная раньше по потоку концевая поверхность и расположенная дальше по потоку концевая поверхность также могут быть наклонены внутрь в направлении друг друга. Благодаря наклонным поверхностям, вставка узла 300 никотинового картриджа будет осуществляться в одном направлении (например, с передней стороны (стороны, связанной с передней крышкой 104) корпуса 100 устройства). В результате обеспечивается возможность уменьшения или предотвращения возможности ненадлежащей вставки узла 300 никотинового картриджа в корпус 100 устройства.
Как показано на фигурах, корпус картриджа в узле 300 никотинового картриджа содержит первую секцию 302 кожуха и вторую секцию 308 кожуха. Первая секция 302 кожуха имеет расположенный дальше по потоку конец, образующий выпускное отверстие 304 картриджа. Обод выпускного отверстия 304 картриджа может при необходимости представлять собой утопленную или вдавленную область. В этом случае указанная область может быть схожа с полостью, при этом сторона обода, смежная с задней поверхностью узла 300 никотинового картриджа, может быть открыта, в то время как сторона обода, смежная с передней поверхностью, может быть окружена приподнятым участком расположенного дальше по потоку конца первой секции 302 кожуха. Приподнятый участок может функционировать как стопор для дальнего конца мундштука 102. В результате данная конфигурация выпускного отверстия 304 картриджа обеспечивает возможность содействия размещению и выравниванию дальнего конца мундштука 102 (например, по Фиг. 11) через открытую сторону обода и его последующему размещению на приподнятом участке расположенного дальше по потоку конца первой секции 302 кожуха. В неограничивающем варианте осуществления дальний конец мундштука 102 может также содержать упругий материал (или быть выполненным из него), который содействует созданию уплотнения вокруг выпускного отверстия 304 картриджа, когда узел 300 никотинового картриджа вставлен надлежащим образом внутрь сквозного отверстия 150 корпуса 100 устройства.
Расположенный дальше по потоку конец первой секции 302 кожуха дополнительно образует по меньшей мере одно расположенное дальше по потоку углубление. В приведенном в качестве примера варианте осуществления указанное по меньшей мере одно расположенное дальше по потоку углубление имеет форму первого расположенного дальше по потоку углубления 306а и второго расположенного дальше по потоку углубления 306b. Выпускное отверстие 304 картриджа может находиться между первым расположенным дальше по потоку углублением 30ба и вторым расположенным дальше по потоку углублением 306b. Первое расположенное дальше по потоку углубление 30ба и второе расположенное дальше по потоку углубление 306b выполнены с возможностью взаимодействия соответственно с первым расположенным дальше по потоку выступом 130а и вторым расположенным дальше по потоку выступом 130b корпуса 100 устройства. Как показано на Фиг. 11, первый расположенный дальше по потоку выступ 130а и второй расположенный дальше по потоку выступ 130b корпуса 100 устройства могут быть расположены в смежных углах расположенной дальше по потоку боковой стенки сквозного отверстия 150. Каждое из первого расположенного дальше по потоку углубления 306а и второго расположенного дальше по потоку углубления 306b может иметь форму V-образной насечки. В этом случае каждый из первого расположенного дальше по потоку выступа 130а и второго расположенного дальше по потоку выступа 130b корпуса 100 устройства может иметь форму клиновидной конструкции, выполненной с возможностью взаимодействия с соответствующей V-образной насечкой первого расположенного дальше по потоку углубления 306а и второго расположенного дальше по потоку углубления 306b. Первое расположенное дальше по потоку углубление 306а может примыкать к углу расположенной дальше по потоку концевой поверхности и первой боковой поверхности, в то время как как второе расположенное дальше по потоку углубление 306b может примыкать к углу расположенной дальше по потоку концевой поверхности и второй боковой поверхности. В результате кромки первого расположенного дальше по потоку углубления 306а и второго расположенного дальше по потоку углубления 306b, смежные с первой боковой поверхностью и второй боковой поверхностью соответственно, могут быть открыты. В этом случае, как показано на Фиг. 18, каждое из первого расположенного дальше по потоку углубления 306а и второго расположенного дальше по потоку углубления 306b может представлять собой 3-стороннее углубление.
Вторая секция 308 кожуха имеет расположенный раньше по потоку конец, образующий полость 310 (Фиг. 20). Полость 310 выполнена с возможностью размещения соединительного модуля 320 (Фиг. 21). В дополнение, расположенный раньше по потоку конец второй секции 308 кожуха образует по меньшей мере одно расположенное раньше по потоку углубление. В приведенном в качестве примера варианте осуществления указанное по меньшей мере одно расположенное раньше по потоку углубление имеет форму первого расположенного раньше по потоку углубления 312а и второго расположенного раньше по потоку углубления 312b. Впускное отверстие 322 картриджа может находиться между первым расположенным раньше по потоку углублением 312а и вторым расположенным раньше по потоку углублением 312b. Первое расположенное раньше по потоку углубление 312а и второе расположенное раньше по потоку углубление 312b выполнены с возможностью взаимодействия соответственно с первым расположенным раньше по потоку выступом 128а и вторым расположенным раньше по потоку выступом 128b корпуса 100 устройства. Как показано на Фиг. 12, первый расположенный раньше по потоку выступ 128а и второй расположенный раньше по потоку выступ 128b корпуса 100 устройства могут быть расположены в смежных углах расположенной раньше по потоку боковой стенки сквозного отверстия 150. Глубина каждого из первого расположенного раньше по потоку углубления 312а и второго расположенного раньше по потоку углубления 312b может быть больше, чем глубина каждого из первого расположенного дальше по потоку углубления 306а и второго расположенного дальше по потоку углубления 306b. Край каждого из первого расположенного раньше по потоку углубления 312а и второго расположенного раньше по потоку углубления 312b может также быть более закругленным, чем край каждого из первого расположенного дальше по потоку углубления 306а и второго расположенного дальше по потоку углубления 306b. Например, первое расположенное раньше по потоку углубление 312а и второе расположенное раньше по потоку углубление 312b могут также иметь форму U-образного выреза. В этом случае каждый из первого расположенного раньше по потоку выступа 128а и второго расположенного раньше по потоку выступа 128b корпуса 100 устройства может иметь форму округлой выпуклости, выполненной с возможностью взаимодействия с соответствующим U-образным вырезом первого расположенного раньше по потоку углубления 312а и второго расположенного раньше по потоку углубления 312b. Первое расположенное раньше по потоку углубление 312а может примыкать к углу расположенной раньше по потоку концевой поверхности и первой боковой поверхности, в то время как второе расположенное раньше по потоку углубление 312b может примыкать к углу расположенной раньше по потоку концевой поверхности и второй боковой поверхности. В результате, кромки первого расположенного раньше по потоку углубления 312а и второго расположенного раньше по потоку углубления 312b, смежные с первой боковой поверхностью и второй боковой поверхностью соответственно, могут быть открыты.
Первая секция 302 кожуха может образовывать внутри никотиновый резервуар, выполненный с возможностью удержания никотинового предиспарительного состава. Никотиновый резервуар может быть выполнен с возможностью герметичного запечатывания никотинового предиспарительного состава до тех пор, пока узел 300 никотинового картриджа не будет активирован для выделения никотинового предиспарительного состава из никотинового резервуара. Благодаря герметичному запечатыванию обеспечивается возможность изоляции никотинового предиспарительного состав от окружающей среды, а также от внутренних элементов узла 300 никотинового картриджа, которые могут потенциально вступать в реакцию с никотиновым предиспарительным составом, и таким образом уменьшается или предотвращается возможность негативного влияния на срок годности и/или органолептические характеристики (например, вкус/аромат) никотинового предиспарительного состава. Вторая секция 308 кожуха может содержать конструкции, выполненные с возможностью активации узла 300 никотинового картриджа и с возможностью приема и нагрева никотинового предиспарительного состава, выделяющегося из никотинового резервуара после активации.
Узел 300 никотинового картриджа может быть активирован вручную совершеннолетним вейпером до вставки узла 300 никотинового картриджа в корпус 100 устройства. В качестве альтернативы, узел 300 никотинового картриджа может быть активирован в процессе вставки узла 300 никотинового картриджа в корпус 100 устройства. В приведенном в качестве примера варианте осуществления вторая секция 308 кожуха корпуса картриджа содержит перфоратор, выполненный с возможностью обеспечения выделения никотинового предиспарительного состава из никотинового резервуара во время активации узла 300 никотинового картриджа. Перфоратор может иметь форму первого активирующего штыря 314а и второго активирующего штыря 314b, которые будут рассмотрены более подробно в настоящем документе.
Для ручной активации узла 300 никотинового картриджа совершеннолетний вейпер может нажать внутрь на первый активирующий штырь 314 а и второй активирующий штырь 314b (например, одновременно или последовательно) перед тем, как вставить узел 300 никотинового картриджа в сквозное отверстие 150 корпуса 100 устройства. Например, первый активирующий штырь 314а и второй активирующий штырь 314b могут быть нажаты вручную до тех пор, пока их концы не будут по существу выровнены с расположенной раньше по потоку концевой поверхностью узла 300 никотинового картриджа. В приведенном в качестве примера варианте осуществления движение внутрь первого активирующего штыря 314а и второго активирующего штыря 314b приводит к проколу или другому нарушению герметичности никотинового резервуара таким образом, чтобы произошло выделение из него никотинового предиспарительного состава.
В качестве альтернативы, для активации узла 300 никотинового картриджа в процессе вставки узла 300 никотинового картриджа в корпус 100 устройства, узел 300 никотинового картриджа первоначально размещают таким образом, чтобы первое расположенное раньше по потоку углубление 312а и второе расположенное раньше по потоку углубление 312b были введены во взаимодействие (например, взаимодействие раньше по потоку) с первым расположенным раньше по потоку выступом 128а и вторым расположенным раньше по потоку выступом 128b соответственно. Поскольку каждый из первого расположенного раньше по потоку выступа 128а и второго расположенного раньше по потоку выступа 128b корпусе 100 устройства может иметь форму округлой выпуклости, выполненной с возможностью взаимодействия с соответствующим U-образным вырезом первого расположенного раньше по потоку углубления 312а и второго расположенного раньше по потоку углубления 312b, узел 300 никотинового картриджа может быть впоследствии сравнительно легко повернут вокруг первого расположенного раньше по потоку выступа 128а и второго расположенного раньше по потоку выступа 128b внутрь сквозного отверстия 150 корпуса 100 устройства.
Что касается поворота узла 300 никотинового картриджа, то ось вращения можно рассматривать как проходящую через первый расположенный раньше по потоку выступ 128а и второй расположенный раньше по потоку выступ 128b и ориентированную ортогонально продольной оси корпусе 100 устройства. Во время первоначального позиционирования и последующего поворота узла 300 никотинового картриджа первый активирующий штырь 314а и второй активирующий штырь 314b войдут в контакт с расположенной раньше по потоку боковой стенкой сквозного отверстия 150 и перейдут из выдвинутого состояния в отведенное состояние по мере вталкивания (например, одновременного) первого активирующего штыря 314 а и второго активирующего штыря 314b внутрь второй секции 308 кожуха в процессе продвижения узла 300 никотинового картриджа внутрь сквозного отверстия 150. Когда расположенный дальше по потоку конец узла 300 никотинового картриджа достигает места, находящегося вблизи расположенной дальше по потоку боковой стенки сквозного отверстия 150, и входит в контакт с первым расположенным дальше по потоку выступом 130а и вторым расположенным дальше по потоку выступом 130b, первый расположенный дальше по потоку выступ 130а и второй расположенный дальше по потоку выступ 130b будут отведены и затем упруго выдвинуты (например, возвращены под действием пружины), когда положение узла 300 никотинового картриджа обеспечит возможность взаимодействия (например взаимодействия дальше по потоку) первого расположенного дальше по потоку выступа 130а и второго расположенного дальше по потоку выступа 130b корпуса 100 устройства с первым расположенным дальше по потоку углублением 306а и вторым расположенным дальше по потоку углублением 306b соответственно узла 300 никотинового картриджа.
Как отмечено выше, согласно приведенному в качестве примера варианту осуществления, мундштук 102 прикреплен к удерживающей конструкции 140 (частью которой являются первый расположенный дальше по потоку выступ 130а и второй расположенный дальше по потоку выступ 130b). В этом случае выдвижение первого расположенного дальше по потоку выступа 130а и второго расположенного дальше по потоку выступа 130b из сквозного отверстия 150 вызовет одновременный сдвиг мундштука 102 на соответствующее расстояние в том же направлении (например, в направлении дальше по потоку). С другой стороны, мундштук 102 будет возвращен под действием пружины одновременно с первым расположенным дальше по потоку выступом 130а и вторым расположенным дальше по потоку выступом 130b, когда узел 300 никотинового картриджа будет в достаточной степени вставлен для содействия взаимодействию дальше по потоку. В дополнение к упругому взаимодействию посредством первого расположенного дальше по потоку выступа 130а и второго расположенного дальше по потоку выступа 130b, дальний конец мундштука 102 выполнен также с возможностью своего поджатия к узлу 300 никотинового картриджа (и выравнивания с выпускным отверстием 304 таким образом, чтобы образовать сравнительно паронепроницаемое уплотнение), когда узел 300 никотинового картриджа надлежащим образом размещен внутри сквозного отверстия 150 корпуса 100 устройства.
Кроме того, взаимодействие дальше по потоку обеспечивает возможность создания слышимого щелчка и/или тактильной обратной связи для указания на то, что узел 300 никотинового картриджа размещен надлежащим образом внутри сквозного отверстия 150 корпуса 100 устройства. Будучи надлежащем образом размещенным, узел 300 никотинового картриджа будет соединен механически, электрически и по текучей среде с корпусом 100 устройства. Хотя в неограничивающих вариантах осуществления в настоящем документе взаимодействие раньше по потоку с узлом 300 никотинового картриджа описано как происходящее перед взаимодействием дальше по потоку, следует понимать, что надлежащие сопряжение, активация и/или электрические компоновки могут быть обратными, так что взаимодействие дальше по потоку будет иметь место перед взаимодействием раньше по потоку.

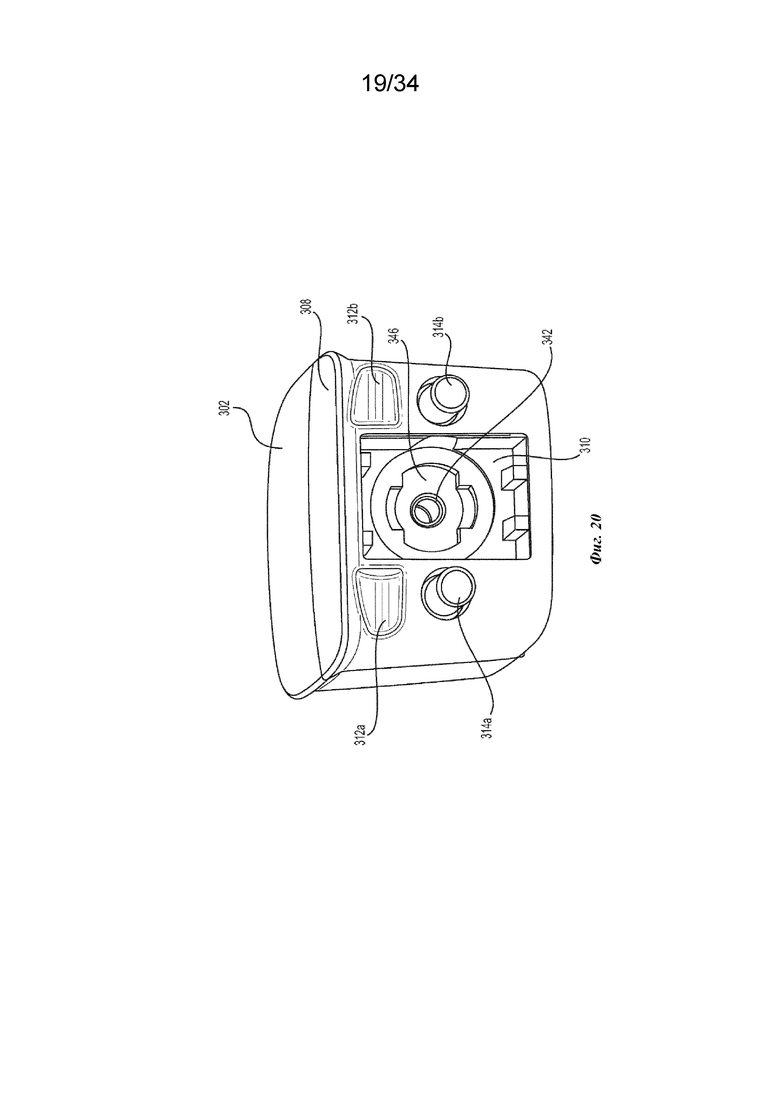

На Фиг. 20 показан вид в перспективе узла никотинового картриджа по Фиг. 19 без соединительного модуля. Со ссылкой на Фиг. 20, расположенный раньше по потоку конец второй секции 308 кожуха образует полость 310. Как отмечено выше, полость 310 выполнена с возможностью приема соединительного модуля 320 (например, за счет посадки с натягом). В приведенном в качестве примера варианте осуществления полость 310 расположена между первым расположенным раньше по потоку углублением 312а и вторым расположенным раньше по потоку углублением 312b, а также между первым активирующим штырем 314а и вторым активирующим штырем 314b. При отсутствии соединительного модуля 320, через образованные углублениями отверстия в полости 310 видны вставная деталь 342 (Фиг. 24) и абсорбирующий материал 346 (Фиг. 25). Вставная деталь 342 выполнена с возможностью удержания абсорбирующего материала 346. Абсорбирующий материал 346 выполнен с возможностью поглощения и удержания того количества никотинового предиспарительного состава, которое выделяется из никотинового резервуара, когда узел 300 никотинового картриджа активирован. Вставная деталь 342 и абсорбирующий материал 346 будут рассмотрены более подробно в настоящем документе.

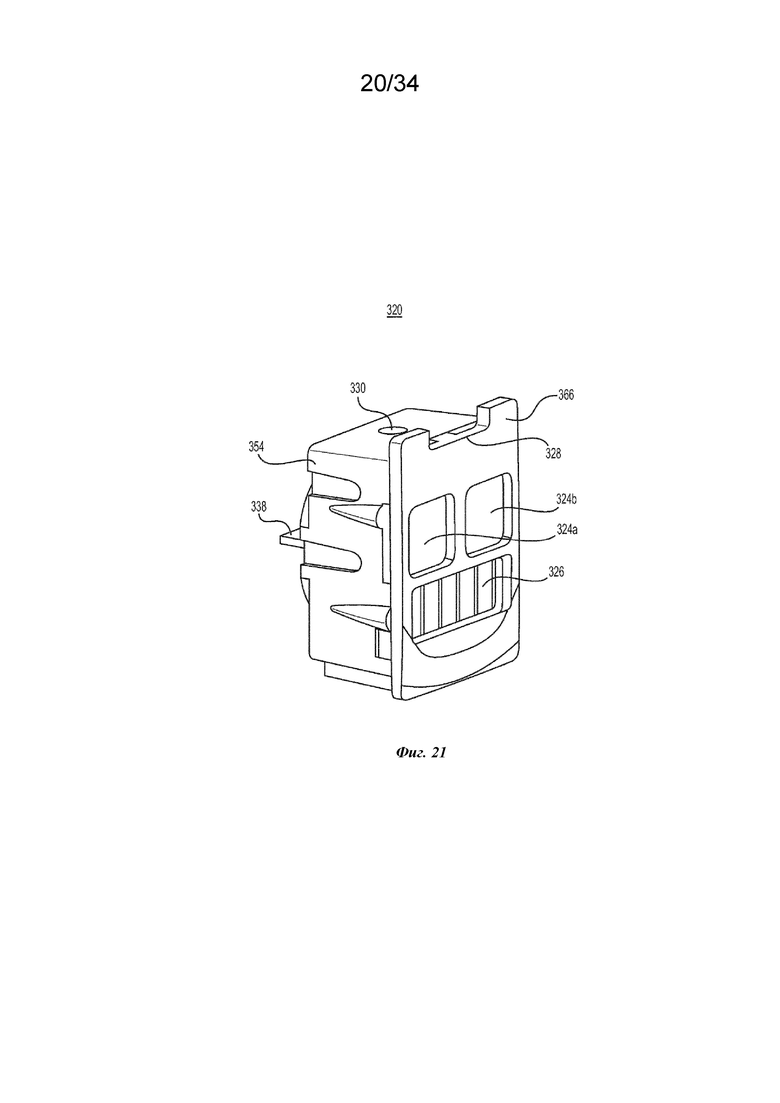

На Фиг. 21 показан вид в перспективе соединительного модуля по Фиг. 19. На Фиг. 22 показан еще один вид в перспективе соединительного модуля по Фиг. 21. Со ссылкой на Фиг. 21-22, общая рамка соединительного модуля 320 включает в себя кожух 354 модуля и лицевую пластину 366. Кроме того, соединительный модуль 320 имеет множество поверхностей, включая внешнюю поверхность и боковую поверхность, при этом внешняя поверхность является смежной с боковой поверхностью. В приведенном в качестве примера варианте осуществления внешняя поверхность соединительного модуля 320 состоит из расположенных раньше по потоку поверхностей лицевой пластины 366, первого контакта 324а питания, второго контакта 324b питания и контактов 326 данных. Боковая поверхность соединительного модуля 320 представляет собой участок кожуха 354 модуля. Боковая поверхность соединительного модуля 320 образует первое впускное отверстие 330 модуля и второе впускное отверстие 332 модуля. Помимо этого, две периферийных поверхности, смежных с указанной боковой поверхностью (которые также представляют собой участок кожуха 354 модуля), могут включать в себя ребристые конструкции (например, сминаемые ребра), выполненные с возможностью содействия посадке с натягом при размещении соединительного модуля 320 внутри полости 310 корпуса картриджа. Например, каждая из двух указанных периферийных поверхностей может включать в себя пару ребристых конструкций, которые сужаются по мере удаления от лицевой пластины 366. В результате кожух 354 модуля будет сталкиваться с возрастающим сопротивлением вследствие трения ребристых конструкций о боковые стенки полости 310 по мере вдавливания соединительного модуля 320 внутрь полости 310 корпуса картриджа. Когда соединительный модуль 320 размещен внутри полости 310, лицевая пластина 366 может располагаться по существу вровень с расположенным раньше по потоку концом второй секции 308 кожуха. При этом боковая поверхность (которая образует первое впускное отверстие 330 модуля и второе впускное отверстие 332 модуля) соединительного модуля 320 будет обращена к боковой стенке полости 310.
Лицевая пластина 366 соединительного модуля 320 может иметь кромку 328 с канавкой, которая в комбинации с соответствующей боковой поверхностью полости 310 образует впускное отверстие 322 картриджа. Однако следует понимать, что приведенные в качестве примера варианты осуществления этим не ограничиваются. Например, лицевая пластина 366 соединительного модуля 320 может быть, в качестве альтернативы, выполнена таким образом, чтобы полностью образовывать впускное отверстие 322 картриджа. Боковая поверхность (которая образует первое впускное отверстие 330 модуля и второе впускное отверстие 332 модуля) соединительного модуля 320 и боковая стенка полости 310 (которая обращена к боковой поверхности) образуют промежуточное пространство между ними. Дальше по потоку относительно впускного отверстия 322 картриджа и раньше по потоку относительно первого впускного отверстия 330 модуля и второго впускного отверстия 332 модуля расположено промежуточное пространство. Следовательно, в приведенном в качестве примера варианте осуществления впускное отверстие 322 картриджа сообщается по текучей среде с обеими из первого впускного отверстия 330 модуля и второго впускного отверстия 332 модуля через указанное промежуточное пространство. Первое впускное отверстие 330 модуля может быть больше, чем второе впускное отверстие 332 модуля. В этом случае, при приеме поступающего воздуха впускным отверстием 322 картриджа во время вейпинга, первое впускное отверстие 330 модуля может принимать первичный поток (например, более интенсивный поток) поступающего воздуха, в то время как второе впускное отверстие 332 модуля может принимать вторичный поток (например, менее интенсивный поток) поступающего воздуха.

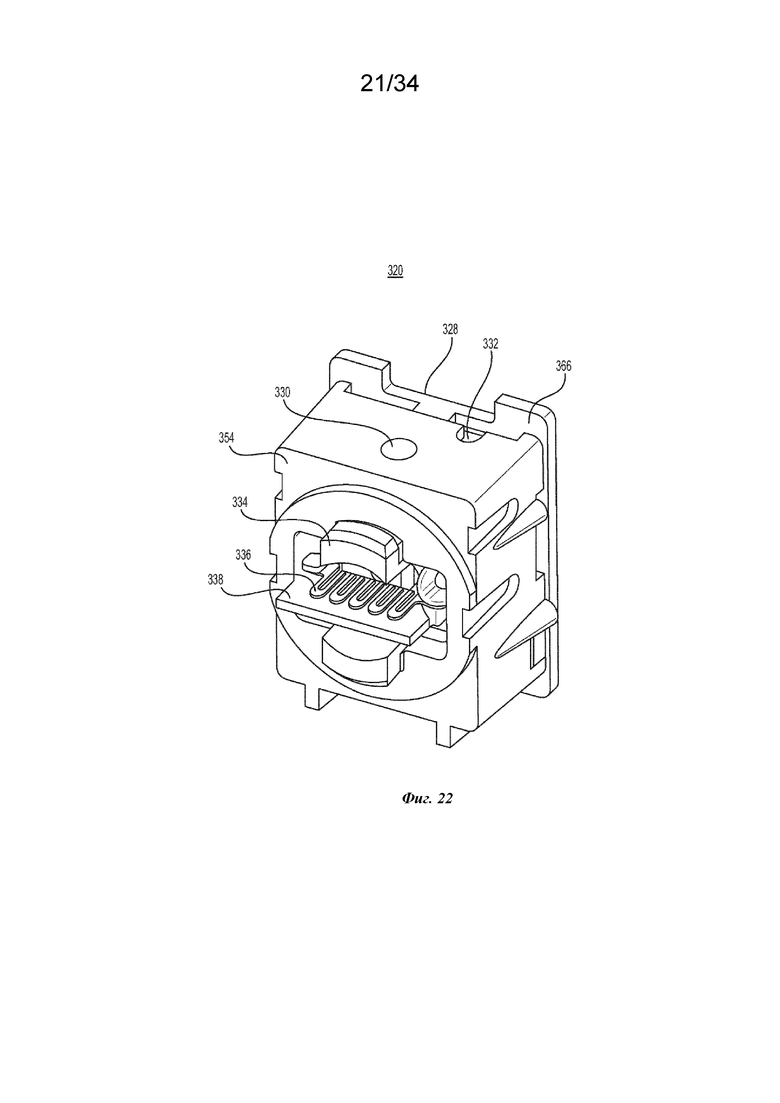

Как показано на Фиг. 22, соединительный модуль 320 включает в себя фитиль 338, который выполнен с возможностью переноса никотинового предиспарительного состава на нагреватель 336. Нагреватель 336 выполнен с возможностью нагрева никотинового предиспарительного состава во время вейпинга для генерирования пара. Нагреватель 336 может быть установлен в соединительном модуле 320 посредством контактного сердечника 334. Нагреватель 336 электрически соединен с по меньшей мере одним электрическим контактом соединительного модуля 320. Например, один конец (например, первый конец) нагревателя 336 может быть соединен с первым контактом 324а питания, в то время как другой конец (например, второй конец) нагревателя 336 может быть соединен со вторым контактом 324b питания. В приведенном в качестве примера варианте осуществления нагреватель 336 содержит сложенный нагревательный элемент. В этом случае фитиль 338 может иметь плоскую форму, обеспечивающую возможность удержания сложенным нагревательным элементом. Фитиль 338 выполнен с возможностью сообщения по текучей среде с абсорбирующим материалом 346 при размещении соединительного модуля 320 внутри полости 310 корпуса картриджа, так что никотиновый предиспарительный состав, который будет присутствовать в абсорбирующем материале 346 (когда узел 300 никотинового картриджа активирован), будет переноситься на фитиль 338 за счет капиллярного действия.

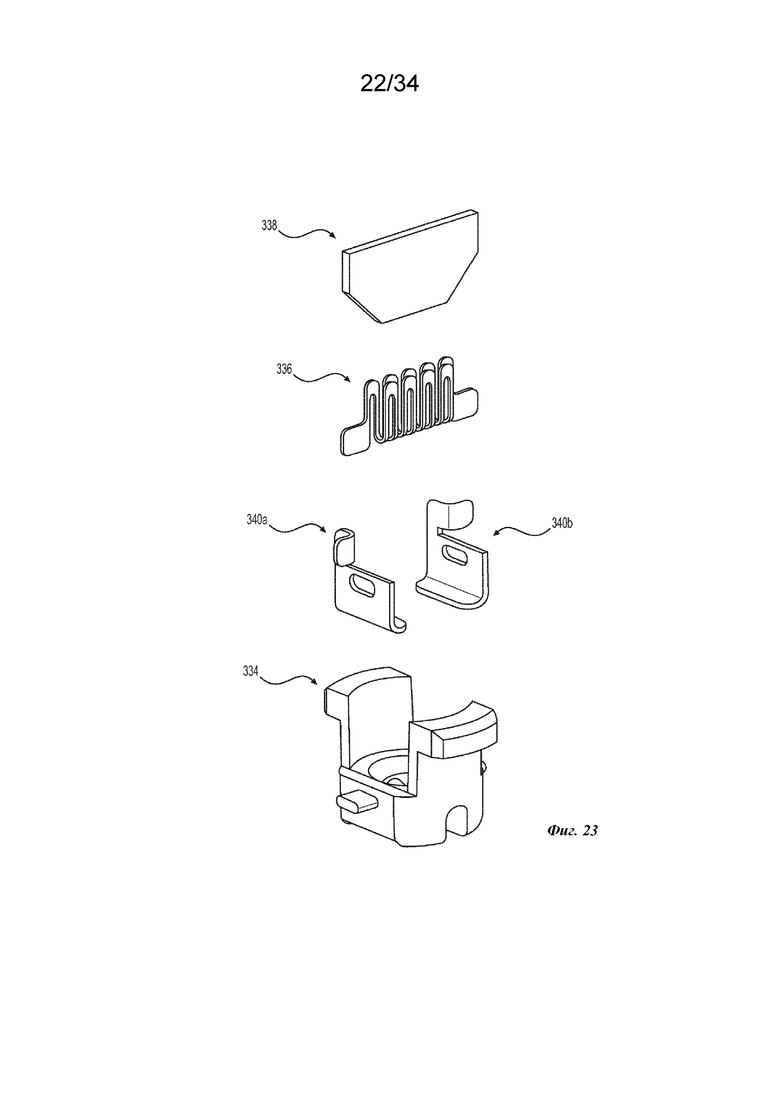

На Фиг. 23 показан вид в разобранном состоянии, включающий в себя фитиль, нагреватель, электрические провода и контактный сердечник на Фиг. 22. Как показано на Фиг. 23, фитиль 338 может представлять собой волокнистую прокладку или другую конструкцию с порами/пустотами, обеспеченными для капиллярного действия. В дополнение, фитиль 338 может иметь форму неправильного шестиугольника, хотя приведенные в качестве примера варианты осуществления этим не ограничиваются. Фитиль 338 может быть выполнен в виде шестиугольника, или он может быть вырезан в этом виде из большего листа материала. Поскольку нижняя секция фитиля 338 сужается в направлении обмоточной секции нагревателя 336, обеспечивается возможность уменьшения или устранения вероятности присутствия никотинового предиспарительного состава на том участке фитиля 338, где постоянно отсутствует испарение (вследствие его удаления от нагревателя 336).
В приведенном в качестве примера варианте осуществления нагреватель 336 выполнен с возможностью его джоулева нагрева (который также известен как омический/резистивный нагрев) при подаче на него электрического тока. Если говорить более подробно, то нагреватель 336 может быть образован из одного или более проводников и выполнен с возможностью выделения тепла при пропускании через него электрического тока. Электрический ток может подаваться от источника питания (например, батареи) внутри корпусе 100 устройства и передаваться на нагреватель 336 через первый контакт 324а питания и первый электрический вывод 340а (или через второй контакт 324b питания и второй электрический вывод 340b).
Подходящие проводники для нагревателя 336 содержат сплав на основе железа (например, нержавеющую сталь) и/или сплав на основе никеля (например, нихром). Нагреватель 336 может быть изготовлен из проводящего листа (например, из металла, сплава), который подвергают штамповке для вырезания из него обмоточной схемы. Обмоточная схема может иметь криволинейные сегменты, расположенные попеременно с горизонтальными сегментами таким образом, чтобы обеспечить возможность зигзагообразного изгиба горизонтальных сегментов назад и вперед с их одновременным прохождением параллельно друг другу. В дополнение, ширина каждого из горизонтальных сегментов обмоточной схемы может быть по существу равна расстоянию между смежными горизонтальными сегментами обмоточной схемы, хотя приведенные в качестве примера варианты осуществления этим не ограничиваются. Для получения формы нагревателя 336, показанной на чертежах, обмоточная схема может быть сложена таким образом, чтобы захватить фитиль 338.
Нагреватель 336 может быть прикреплен к контактному сердечнику 334 с помощью первого электрического вывода 340а и второго электрического вывода 340b. Контактный сердечник 334 образован из изоляционного материала и выполнен с возможностью электрической изоляции первого электрического вывода 340а от второго электрического вывода 340b. В приведенном в качестве примера варианте осуществления каждый из первого электрического вывода 340а и второго электрического вывода 340b образует охватывающее отверстие, которое выполнено с возможностью взаимодействия с соответствующими охватываемыми элементами контактного сердечника 334. После ввода во взаимодействие возможно прикрепление (например, путем сварки, пайки, наплавления) первого конца и второго конца нагревателя 336 к первому электрическому выводу 340а и ко второму электрическому выводу 340b соответственно. Затем возможно размещение контактного сердечника 334 в соответствующем гнезде в кожухе 354 модуля (например, за счет посадки с натягом). По завершении сборки соединительного модуля 320, первый электрический вывод 340а будет электрически соединять первый конец нагревателя 336 с первым контактом 324а питания, в то время как второй электрический вывод 340b будет электрически соединять второй конец нагревателя 336 со вторым контактом 324b питания. Нагреватель и связанные с ним конструкции рассмотрены более подробно в патентной заявке США №15/729909 под названием «Folded Heater For Electronic Vaping Device (Сложенный нагреватель для электронного вейпингового устройства)» (номер патентного реестра 24000-000371-US), поданной 11 октября 2017 г., полное содержание которой включено в настоящий документ посредством ссылки.

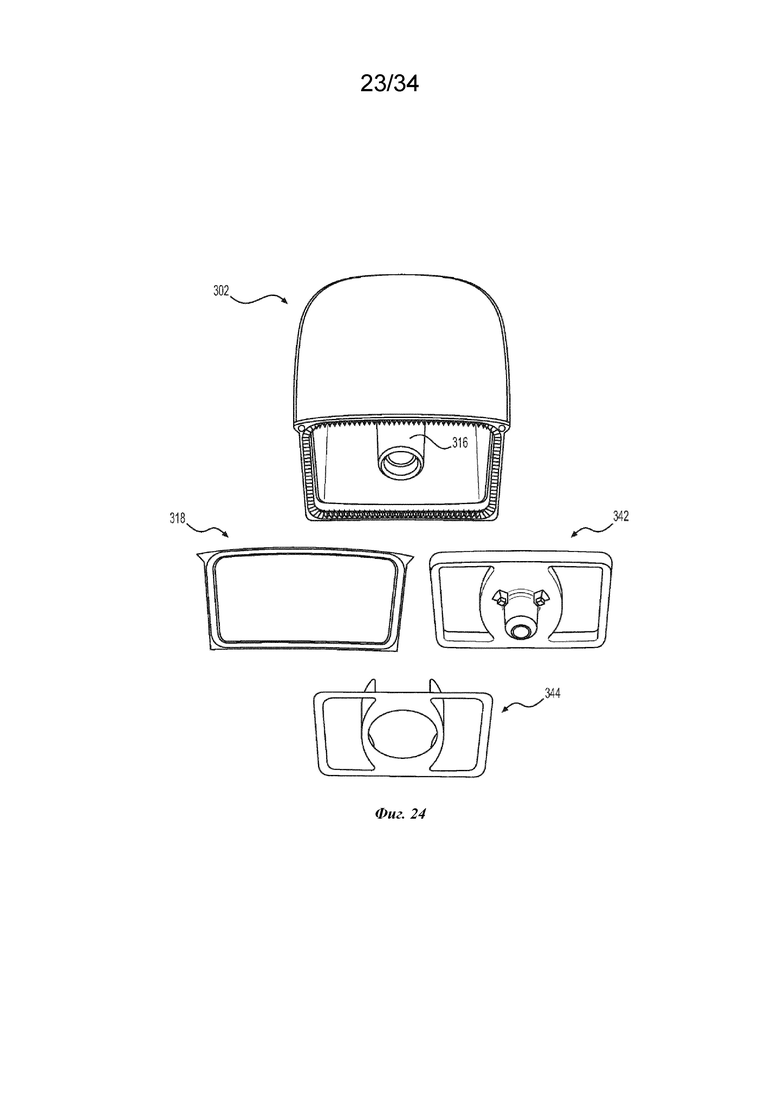

На Фиг. 24 показан вид в разобранном состоянии, включающий в себя первую секцию кожуха узла никотинового картриджа по Фиг. 17. Со ссылкой на Фиг. 24, первая секция 302 кожуха включает в себя канал 316 для пара. Канал 316 для пара выполнен с возможностью приема никотинового пара, генерируемого нагревателем 336, и сообщается по текучей среде с выпускным отверстием 304 картриджа. В приведенном в качестве примера варианте осуществления канал 316 для пара может постепенно увеличиваться в размере (например, диаметре) по мере того, как он проходит в направлении выпускного отверстия 304 картриджа. В дополнение, канал 316 для пара может быть выполнен как единое целое с первой секцией 302 кожуха. Обертка 318, вставная деталь 342 и уплотнение 344 размещены на расположенном раньше по потоку конце первой секции 302 кожуха с образованием никотинового резервуара узла 300 никотинового картриджа. Например, обертка 318 может быть расположена на ободе первой секции 302 кожуха. Вставная деталь 342 может быть размещена внутри первой секции 302 кожуха таким образом, чтобы периферийная поверхность вставной детали 342 взаимодействовала с внутренней поверхностью первой секции 302 кожуха вдоль обода (например, за счет посадки с натягом) с тем, чтобы место сопряжения периферийной поверхности вставной детали 342 и внутренней поверхности первой секции 302 кожуха было непроницаемым для текучей среды (например, непроницаемым для жидкости и/или непроницаемым для воздуха). Кроме того, уплотнение 344 прикреплено к расположенной раньше по потоку стороне вставной детали 342 для закрытия выпускных отверстий никотинового резервуара во вставной детали 342 таким образом, чтобы обеспечить непроницаемую для текучей среды (например, непроницаемую для жидкости и/или непроницаемую для воздуха) оболочку для никотинового предиспарительного состава в никотиновом резервуаре.
В приведенном в качестве примера варианте осуществления вставная деталь 342 включает в себя участок в виде держателя, который выступает от расположенной раньше по потоку стороны (как показано на Фиг. 24), и участок в виде соединителя, который выступает от расположенной дальше по потоку стороны (не показана на Фиг. 24). Участок в виде держателя вставной детали 342 выполнен с возможностью удержания абсорбирующего материала 346, в то время как участок в виде соединителя вставной детали 342 выполнен с возможностью взаимодействия с каналом 316 для пара первой секции 302 кожуха. Участок в виде соединителя вставной детали 342 может быть выполнен с возможностью размещения внутри канала 316 для пара и, следовательно, с возможностью взаимодействия с внутренней стороной канала 316 для пара. В качестве альтернативы, участок в виде соединителя вставной детали 342 может быть выполнен с возможностью приема канала 316 для пара и, следовательно, взаимодействия с внешней стороной канала 316 для пара. Вставная деталь 342 также образует выпускные отверстия резервуара, через которые вытекает никотиновый предиспарительный состав при прокалывании уплотнения 344 (как показано на Фиг. 24) во время активации узла 300 никотинового картриджа. Участок в виде держателя и участок в виде соединителя вставной детали 342 могут быть расположены между выпускными отверстиями никотинового резервуара (например, первым и вторым выпускными отверстиями никотинового резервуара), хотя приведенные в качестве примера варианты осуществления этим не ограничиваются. Кроме того, вставная деталь 342 образует паропровод, проходящий через участок в виде держателя и участок в виде соединителя. В результате, при размещении вставной детали 342 внутри первой секции 302 кожуха, паропровод вставной детали 342 будет выровнен с каналом 316 для пара и будет сообщаться с ним по текучей среде, образуя непрерывный путь через никотиновый резервуар к выпускному отверстию 304 картриджа для никотинового пара, генерируемого нагревателем 336 во время вейпинга.
Уплотнение 344 прикреплено к расположенной раньше по потоку стороне вставной детали 342, чтобы закрыть выпускные отверстия никотинового резервуара во вставной детали 342. В приведенном в качестве примера варианте осуществления уплотнение 344 образует отверстие (например, центральное отверстие), выполненное с возможностью обеспечения подходящего зазора для вмещения участка в виде держателя (выступающего от расположенной раньше по потоку стороны вставной детали 342), когда уплотнение 344 прикреплено к вставной детали 342. Следует понимать, что на Фиг. 24 уплотнение 344 показано в проколотом состоянии. В частности, при прокалывании первым активирующим штырем 314а и вторым активирующим штырем 314b узла 300 никотинового картриджа, две проколотых секции уплотнения 344 будут вдавлены внутрь никотинового резервуара в виде клапанов (как показано на Фиг. 24), таким образом создавая два проколотых отверстия (например, по одному с каждой стороны от центрального отверстия) в уплотнении 344. Размер и форма проколотых отверстий в уплотнении 344 могут соответствовать размеру и форме выпускных отверстий никотинового резервуара во вставной детали 342. В отличие от этого, в состоянии отсутствия прокола уплотнение 344 будет иметь плоскую форму и только одно отверстие (например, центральное отверстие). Уплотнение 344 выполнено достаточно прочным, чтобы оставаться неповрежденным во время нормального перемещения узла 300 никотинового картриджа и/или обращения с ним, чтобы избежать преждевременного/непреднамеренного нарушения целостности.
Например, уплотнение 344 может представлять собой фольгу с покрытием (например, алюминизированный тритан).

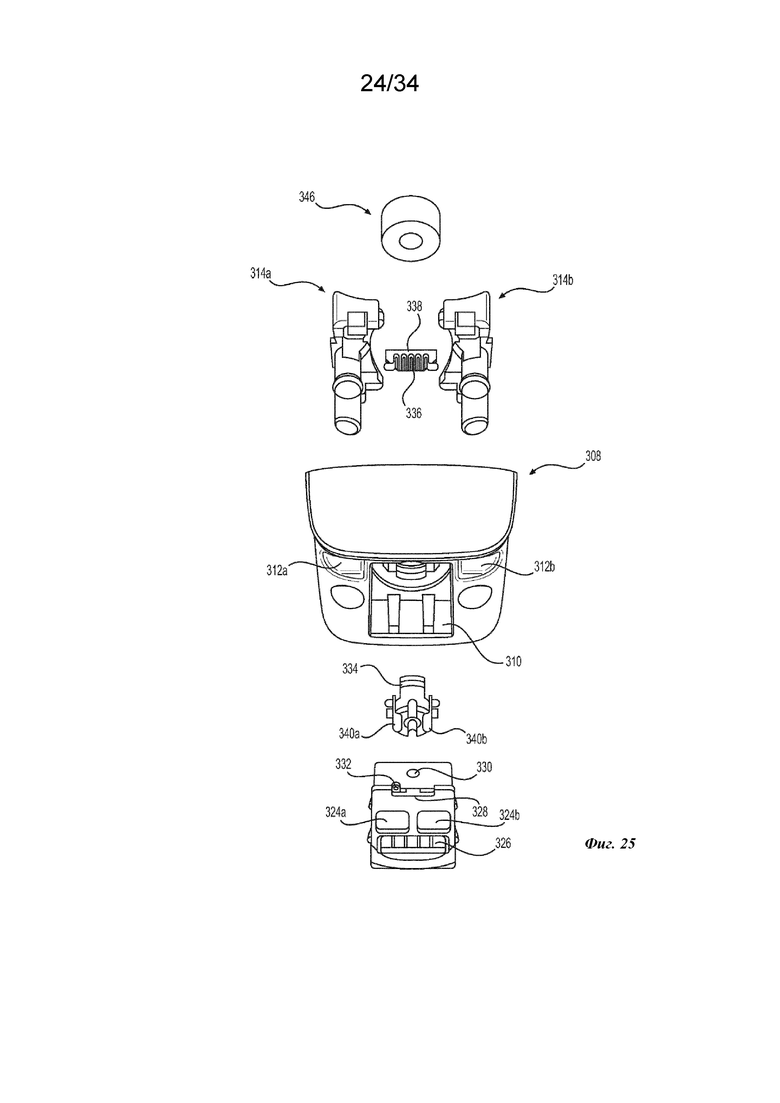

На Фиг. 25 показан вид в частично разобранном состоянии, включающий в себя вторую секцию кожуха узла никотинового картриджа по Фиг. 17. Со ссылкой на Фиг. 25, вторая секция 308 кожуха выполнена таким образом, что она вмещает различные элементы, выполненные с возможностью выделения, приема и нагрева никотинового предиспарительного состава. Например, первый активирующий штырь 314а и второй активирующий штырь 314b выполнены с возможностью прокалывания никотинового резервуара в первой секции 302 кожуха для выделения никотинового предиспарительного состава. Каждый из первого активирующего штыря 314 а и второго активирующего штыря 314b имеет дальний конец, который проходит через соответствующие отверстия во вторую секцию 308 корпуса. В приведенном в качестве примера варианте осуществления дальние концы первого активирующего штыря 314а и второго активирующего штыря 314b видны после сборки (например, на Фиг. 17), в то время как остальные участки первого активирующего штыря 314 а и второго активирующего штыря 314b визуально скрыты внутри узла 300 никотинового картриджа. В дополнение, каждый из первого активирующего штыря 314а и второго активирующего штыря 314b имеет ближний конец, который размещен таким образом, что он располагается смежно с уплотнением 344 раньше по потоку относительно него перед активацией узла 300 никотинового картриджа. Когда первый активирующий штырь 314а и второй активирующий штырь 314b проталкиваются внутрь второй секции 308 кожуха для активации узла 300 никотинового картриджа, ближний конец каждого из первого активирующего штыря 314а и второго активирующего штыря 314b будет продвигаться вперед через вставную деталь 342 и в результате прокалывать уплотнение 344, что приведет к выделению никотинового предиспарительного состава из никотинового резервуара. Перемещение первого активирующего штыря 314а может быть независимым от перемещения второго активирующего штыря 314b (и наоборот). Первый активирующий штырь 314 а и второй активирующий штырь 314b будут рассмотрены более подробно в настоящем документе.
Абсорбирующий материал 346 выполнен с возможностью взаимодействия с участком в виде держателя вставной детали 342 (который, как показано на Фиг. 24, выступает от расположенной раньше по потоку стороны вставной детали 342). Абсорбирующий материал 346 может иметь кольцевую форму, хотя приведенные в качестве примера варианты осуществления этим не ограничиваются. Как показано на Фиг. 25, абсорбирующий материал 346 может быть схож с полым цилиндром. В этом случае наружный диаметр абсорбирующего материала 346 может быть по существу равен длине фитиля 338 (или немного превышать ее). Внутренний диаметр абсорбирующего материала 346 может быть меньше, чем средний внешний диаметр участка в виде держателя вставной детали 342, что в результате обеспечивает посадку с натягом. Для облегчения взаимодействия с абсорбирующим материалом 346 кончик участка в виде держателя вставной детали 342 может быть скошенным. В дополнение, расположенная дальше по потоку сторона второй секции 308 кожуха, хотя она и не видна на Фиг. 25, может образовывать вогнутость, выполненную с возможностью приема и поддержки абсорбирующего материала 346. Примером такой вогнутости может быть круглая камера, которая сообщается по текучей среде с полостью 310 и расположена дальше по потоку относительно нее. Абсорбирующий материал 346 выполнен с возможностью приема и удержания того количества никотинового предиспарительного состава, которое выделяется из никотинового резервуара, когда узел 300 никотинового картриджа активирован.
Фитиль 338 расположен внутри узла 300 никотинового картриджа таким образом, что он сообщается по текучей среде с абсорбирующим материалом 346, так что обеспечивается возможность вытягивания никотинового предиспарительного состава из абсорбирующего материала 346 к нагревателю 336 за счет капиллярного действия. Фитиль 338 может физически контактировать с расположенной раньше по потоку стороной абсорбирующего материала 346 (например, нижней частью абсорбирующего материала 346, как показано на Фиг. 25). В дополнение, фитиль 338 может быть выровнен с диаметром абсорбирующего материала 346, хотя приведенные в качестве примера варианты осуществления этим не ограничиваются.
Как показано на Фиг. 25 (а также на предыдущем Фиг. 23), нагреватель 336 может иметь сложенную конфигурацию таким образом, чтобы осуществлять захват и устанавливать тепловой контакт с противоположными поверхностями фитиля 338. Нагреватель 336 выполнен с возможностью нагрева фитиля 338 во время вейпинга для генерирования пара. Для содействия такому нагреву первый конец нагревателя 336 может быть электрически соединен с первым контактом 324а питания через первый электрический вывод 340а, в то время как второй конец нагревателя 336 может быть электрически соединен со вторым контактом 324b питания через второй электрический вывод 340b. В результате обеспечивается возможность подачи электрического тока от источника питания (например, батареи) внутри корпусе 100 устройства и его передачи на нагреватель 336 через первый контакт 324а питания и первый электрический вывод 340а (или через второй контакт 324b питания и второй электрический вывод 340b). Первый электрический вывод 340а и второй электрический вывод 340b (которые показаны отдельно на Фиг. 23) могут быть введены во взаимодействие с контактным сердечником 334 (как показано на Фиг. 25). Соответствующие подробности других аспектов соединительного модуля 320, выполненного с возможностью размещения внутри полости 310 второй секции 308 кожуха, были рассмотрены выше (например, в связи с Фиг. 21-22) и не будут повторно описаны в данном разделе в целях краткости. Во время вейпинга никотин, генерируемый нагревателем 336, вытягивается через паропровод вставной детали 342, проходит через канал 316 для пара первой секции 302 кожуха, выходит наружу из выпускного отверстия 304 картриджа в узле 300 никотинового картриджа, и через проход 136 для пара мундштука 102 поступает к указанным одному или более выпускным отверстиям для пара.

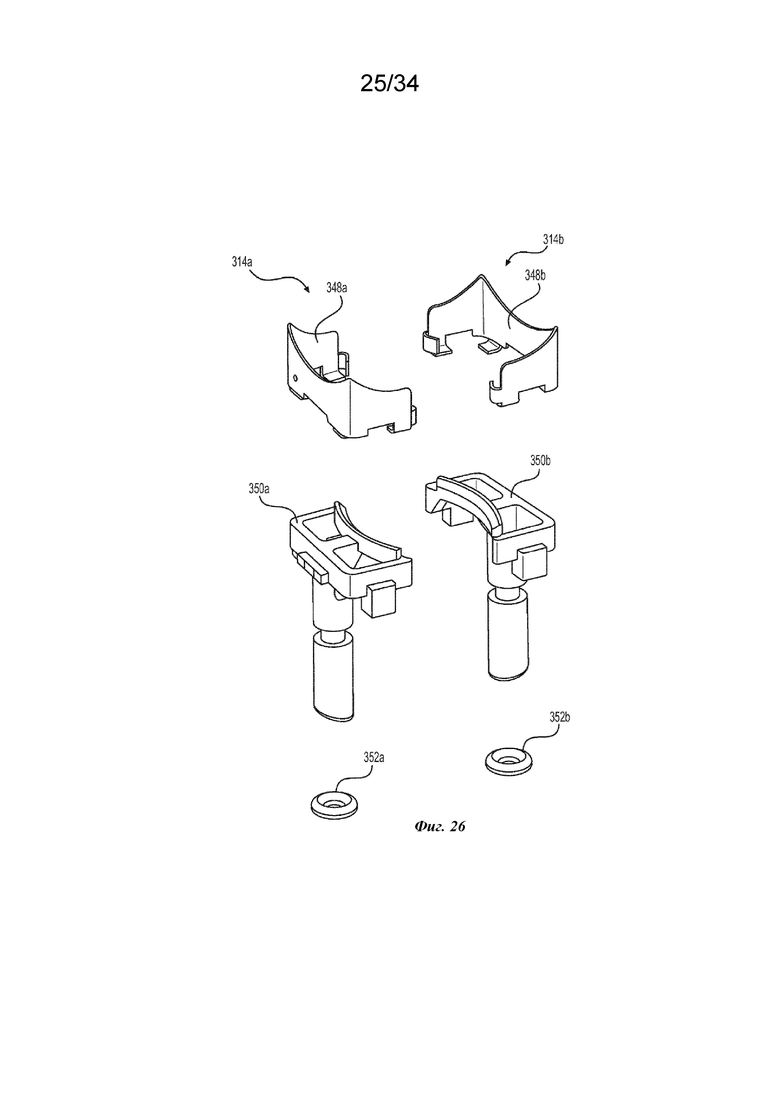

На Фиг. 26 показан вид в разобранном состоянии активирующего штыря по Фиг. 25. Как показано на Фиг. 26, активирующий штырь может присутствовать в виде первого активирующего штыря 314а и второго активирующего штыря 314b. Хотя в настоящем документе в сочетании с неограничивающими вариантами осуществления показаны и рассмотрены два активирующих штыря, следует понимать, что, в качестве альтернативы, узел 300 никотинового картриджа может содержать только один активирующий штырь. На Фиг. 26 первый активирующий штырь 314а может содержать первую пластину 348а, первый исполнительный механизм 350а и первое уплотнительное кольцо 352а. Аналогичным образом, второй активирующий штырь 314b может содержать вторую пластину 348b, второй исполнительный механизм 350b и второе уплотнительное кольцо 352b.
В приведенном в качестве примера варианте осуществления первая пластина 348а и вторая пластина 348b выполнены с возможностью установки или закрепления на верхних участках (например, ближних участках) первого исполнительного механизма 350а и второго исполнительного механизма 350b соответственно. Установка или закрепление могут быть достигнуты с помощью соединения на защелках, соединения за счет посадки с натягом (например, фрикционной посадки), клея или другого подходящего способа соединения. Верхняя сторона каждой из первой пластины 348а и второй пластины 348b может иметь одну или более криволинейных или вогнутых кромок, которые сужаются вверх к заостренному кончику. Например, каждая из первой пластины 348а и второй пластины 348b может иметь два заостренных кончика с вогнутой кромкой между ними и криволинейной кромкой, смежной с каждым заостренным кончиком. Радиусы кривизны вогнутой кромки и криволинейных кромок могут быть одинаковыми, в то время как их длины дуг могут различаться. Первая пластина 348а и вторая пластина 348b могут быть выполнены из листового металла (например, нержавеющей стали), который вырезан или иным образом профилирован с приданием ему требуемого профиля и согнут с приданием ему окончательной формы. В другом случае первая пластина 348а и вторая пластина 348b могут быть выполнены из пластмассы.
На виде сверху размер и форма первой пластины 348а, второй пластины 348b и участков первого исполнительного механизма 350а и второго исполнительного механизма 350b, на которых они установлены, могут соответствовать размеру и форме выпускных отверстий никотинового резервуара во вставной детали 342. В дополнение, как показано на Фиг. 26, первый исполнительный механизм 350а и второй исполнительный механизм 350b могут содержать выступающие края (например, криволинейные внутренние кромки, обращенные друг к другу), выполненные с возможностью выталкивания двух проколотых секций уплотнения 344 внутрь никотинового резервуара по мере того, как первая пластина 348а и вторая пластина 348b продвигаются внутрь никотинового резервуара. В неограничивающем варианте осуществления, когда первый пробойник 314а активации и второй пробойник 314b активации полностью вставлены во вмещающий элемент в сборе 300 для никотина, два клапана (от двух проколотых секций уплотнения 344, как показано на фиг. 24) могут находиться между изогнутыми боковыми стенками выпускных отверстий резервуара вставки 342 и соответствующими изгибами выступающих кромок первого исполнительного механизма 350а и второго исполнительного механизма 350b. В результате обеспечивается возможность уменьшения или предотвращения вероятности того, что два проколотых отверстия в уплотнении 344 будут заперты (двумя клапанами от двух проколотых секций). Помимо этого, первый исполнительный механизм 350а и второй исполнительный механизм 350b могут быть выполнены с возможностью направления содержащего никотин готового состава для пара из резервуара для никотина к абсорбирующему материалу 346.
Нижний участок (например, дальний участок) каждого из первого исполнительного механизма 350а и второго исполнительного механизма 350b выполнен с возможностью прохождения через нижнюю секцию (например, расположенный раньше по потоку конец) второй секции 308 кожуха. Этот стержнеобразный участок каждого из первого исполнительного механизма 350а и второго исполнительного механизма 350b также может быть назван валом. Первое уплотнительное кольцо 352а и второе уплотнительное кольцо 352b могут быть размещены в кольцевых канавках соответствующих валов первого исполнительного механизма 350а и второго исполнительного механизма 350b. Первое уплотнительное кольцо 352а и второе уплотнительное кольцо 352b выполнены с возможностью взаимодействия с валами первого исполнительного механизма 350а и второго исполнительного механизма 350b, а также внутренними поверхностями соответствующих отверстий во второй секции 308 кожуха с целью обеспечения непроницаемого для текучей среды уплотнения. В результате, когда первый активирующий штырь 314а и второй активирующий штырь 314b проталкиваются внутрь для активации узла 300 никотинового картриджа, обеспечивается возможность перемещения первого уплотнительного кольца 352а и второго уплотнительного кольца 352b вместе с соответствующими валами первого исполнительного механизма 350а и второго исполнительного механизма 350b внутри соответствующих отверстий во второй секции 308 кожуха при сохранении их соответствующих уплотнений, что содействует уменьшению или предотвращению утечки никотинового предиспарительного состава через отверстия во второй секции 308 кожуха для первого активирующего штыря 314а и второго активирующего штыря 314b. Первое уплотнительное кольцо 352а и второе уплотнительное кольцо 352b могут быть выполнены из силикона.
На Фиг. 27 показан вид в перспективе соединительного модуля по Фиг. 22 без фитиля, нагревателя, электрических проводов и контактного сердечника. На Фиг. 28 показан вид в разобранном состоянии соединительного модуля по Фиг. 27. Как показано на Фиг. 27-28, кожух 354 модуля и лицевая пластина 366 в целом образуют внешнюю рамку соединительного модуля 320. Кожух 354 модуля образует первое впускное отверстие 330 модуля и кромку 356 с канавкой. Кромка 356 с канавкой кожуха 354 модуля открывает второе впускное отверстие 332 модуля (которое образовано байпасной конструкцией 358). Однако следует понимать, что кромка 356 с канавкой также может рассматриваться как образующая впускное отверстие модуля (например, в комбинации с лицевой пластиной 366). Лицевая пластина 366 имеет кромку 328 с канавкой, которая вместе с соответствующей боковой поверхностью полости 310 второй секции 308 кожуха образует впускное отверстие 322 картриджа. Кроме того, лицевая пластина 366 образует первое контактное отверстие, второе контактное отверстие и третье контактное отверстие. Первое контактное отверстие и второе контактное отверстие могут иметь квадратную форму, и они могут быть выполнены с возможностью открытия первого контакта 324а питания и второго контакта 324b питания соответственно, в то время как третье контактное отверстие может иметь прямоугольную форму, и оно может быть выполнено с возможностью открытия множества контактов 326 данных, хотя приведенные в качестве примера варианты осуществления этим не ограничивается.
Первый контакт 324а питания, второй контакт 324b питания, печатная плата (РСВ) 362 и байпасная конструкция 358 расположены внутри внешней рамки, образованной кожухом 354 модуля и лицевой пластиной 366. Печатная плата (РСВ) 362 включает в себя множество контактов 326 данных на своей расположенной раньше по потоку стороне (которая визуально скрыта на Фиг. 28) и датчик 364 на своей расположенной дальше по потоку стороне. Байпасная конструкция 358 образует второе впускное отверстие 332 модуля и байпасное выпускное отверстие 360.
Во время сборки первый контакт 324а питания и второй контакт 324b питания располагают таким образом, чтобы они были видны через первое контактное отверстие и второе контактное отверстие соответственно лицевой пластины 366. Кроме того, печатную плату (РСВ) 362 располагают таким образом, чтобы указанное множество контактов 326 данных на ее расположенной раньше по потоку стороне были видны через третье контактное отверстие лицевой пластины 366. Печатная плата (РСВ) 362 может также перекрываться с задними поверхностями первого контакта 324а питания и второго контакта 324b питания. Байпасная конструкция 358 расположена на печатной плате (РСВ) 362 таким образом, что датчик 364 находится внутри пути потока воздуха, образованного вторым впускным отверстием 332 модуля и байпасным выпускным отверстием 360. В собранном виде байпасная конструкция 358 и печатная плата (РСВ) 362 могут рассматриваться как окруженные с по меньшей мере четырех сторон зигзагообразными конструкциями первого контакта 324а питания и второго контакта 324b питания. В приведенном в качестве примера варианте осуществления раздвоенные концы первого контакта 324а питания и второго контакта 324b питания выполнены с возможностью электрического соединения с первым электрическим проводом 340а и вторым электрическим проводом 340b.
При приеме поступающего воздуха впускным отверстием 322 картриджа во время вейпинга, обеспечивается возможность того, что первое впускное отверстие 330 модуля будет принимать первичный поток (например, более интенсивный поток) поступающего воздуха, в то время как второе впускное отверстие 332 модуля будет принимать вторичный поток (например, менее интенсивный поток) поступающего воздуха. Вторичный поток поступающего воздуха обеспечивает возможность повышения чувствительности датчика 364. После выхода из байпасной конструкции 358 через байпасное выпускное отверстие 360, вторичный поток повторно объединяется с первичным потоком, образуя смешанный поток, который втягивается в контактный сердечник 334 и проходит через него, чтобы войти в контакт с нагревателем 336 и фитилем 338. В неограничивающем примере варианта осуществления первичный поток может составлять 60-95 процентов (например, 80-90 процентов) поступающего воздуха, в то время как вторичный поток может составлять 5-40 процентов (например, 10-20 процентов) поступающего воздуха.
Первое впускное отверстие 330 модуля может представлять собой отверстия сопротивления затяжке (RTD), в то время как второе впускное отверстие 332 модуля может представлять собой байпасное отверстие. В такой конфигурации обеспечивается возможность регулирования сопротивления затяжке никотинового э-вейпингового устройства 500 путем изменения размера первого впускного отверстия 330 модуля (вместо изменения размера впускного отверстия 322 картриджа). В приведенном в качестве примера варианте осуществления размер первого впускного отверстия 330 модуля может быть выбран таким образом, чтобы сопротивление затяжке составляло 25-100 миллиметров водяного столба (например, 30-50 миллиметров водяного столба). Например, диаметр первого впускного отверстия 330 модуля, равный 1,0 миллиметру, может создавать сопротивление затяжке, равное 88,3 миллиметра водяного столба. В еще одном варианте диаметр первого впускного отверстия 330 модуля, равный 1,1 миллиметра, может создавать сопротивление затяжке, равное 73,6 миллиметра водяного столба. В еще одном варианте диаметр первого впускного отверстия 330 модуля, равный 1,2 миллиметра, может создавать сопротивление затяжке, равное 58,7 миллиметра водяного столба. В еще одном варианте диаметр первого впускного отверстия 330 модуля, равный 1,3 миллиметра, может создавать сопротивлению затяжке, равное 43,8 миллиметра водяного столба. Примечательно, что размер первого впускного отверстия 330 модуля, благодаря его внутренней конструкции, может регулироваться без влияния на эстетичный внешний вид узла 300 никотинового картриджа, таким образом обеспечивая более стандартизированный дизайн продукта для узлов картриджа с различным сопротивлением затяжке (RTD) при одновременном снижении вероятности непреднамеренного запирания поступающего воздуха.
На Фиг. 29 показаны электрические системы корпуса устройства и узла никотинового картриджа никотинового э-вейпингового устройства согласно приведенным в качестве примера вариантам осуществления.
Как показано на Фиг. 29, электрические системы включают в себя электрическую систему 2100 корпуса устройства и электрическую систему 2200 узла никотинового картриджа. Электрическая система 2100 корпуса устройства может быть включена в корпус 100 устройства, а электрическая система 2200 узла никотинового картриджа может быть включена в узел 300 никотинового картриджа никотинового э-вейпингового устройства 500, рассмотренного выше в отношении Фиг. 1-28.
В приведенном в качестве примера варианте осуществления, показанном на Фиг. 29, электрическая система 2200 узла никотинового картриджа включает в себя нагреватель 336 и энергонезависимую память (NVM) 2205. Энергонезависимая память 2205 может представлять собой интегральную схему (IC) с электрически стираемой программируемой постоянной памятью (ЕЕ PROM).
Электрическая система 2200 узла никотинового картриджа может дополнительно содержать электрический интерфейс/интерфейс данных корпуса (не показан) для передачи мощности и/или данных между корпусом 100 устройства и узлом 300 никотинового картриджа. Согласно по меньшей мере одному приведенному в качестве примера варианту осуществления, электрические контакты 324а, 324b и 326, показанные на Фиг. 17, могут служить, например, в качестве электрического интерфейса/интерфейса данных корпуса.
Электрическая система 2100 корпуса устройства включает в себя контроллер 2105, источник 2110 питания, датчики 2125 устройства, схему 2127 управления нагревательным узлом (также называемую схемой отключения нагревательного узла), индикаторы 2135 для вейпера, органы 2150 управления (например, кнопки 118 и 120, показанные на Фиг. 1), размещенные на изделии, память 2130 и схему 2128 синхронизации. Электрическая система 2100 корпуса устройства может дополнительно включать в себя электрический интерфейс/интерфейс данных картриджа (не показан) для передачи мощности и/или данных между корпусом 100 устройства и узлом 300 никотинового картриджа. Согласно по меньшей мере одному приведенному в качестве примера варианту осуществления, электрический соединитель 132 устройства, показанный на Фиг. 12, может служить, например, в качестве электрического интерфейса/интерфейса данных картриджа.
Источник 2110 питания может представлять собой внутренний источник питания для подачи мощности на корпус 100 устройства и узел 300 никотинового картриджа никотинового э-вейпингового устройства 500. Управление подачей мощности от источника 2110 питания можно осуществляться с помощью контроллера 2105 через схему управления питанием (не показана). Схема управления питанием может включать в себя один или более переключателей или транзисторов для регулирования выходной мощности источника 2110 питания. Источник 2110 питания может представлять собой литий-ионную батарю или один из ее вариантов (например, литий-ионную полимерную батарею).
Контроллер 2105 может быть выполнен с возможностью управления всеми операциями никотинового э-вейпингового устройства 500. Согласно по меньшей мере некоторым приведенным в качестве примера вариантам осуществления, контроллер 2105 может быть реализован с использованием аппаратных средств, комбинации аппаратных средств и программного обеспечения, или носителя информации, хранящего программное обеспечение. Как описано выше, аппаратные средства могут быть реализованы с использованием схемы обработки или управления, такой как, без ограничения, один или более процессоров, одно или более центральных процессорных устройств (CPU), один или более микроконтроллеров, одно или более арифметико-логических устройств (ALU), один или более цифровых сигнальных процессоров (DSP), один или более микрокомпьютеров, одна или более программируемых пользователем вентильных матриц (FPGA), одна или более однокристальных систем (SoC), один или более программируемых логических блоков (PLU), один или более микропроцессоров, одна или более специализированных интегральных схем (ASIC), или любого другого устройства или устройства, способных отвечать на инструкции и исполнять их определенным образом.
В приведенном в качестве примера варианте осуществления, показанном на Фиг. 29, контроллер 2105 показан в виде микроконтроллера, включающего в себя: интерфейсы ввода/вывода (I/O), такие как входы/выходы общего назначения (GPIO), интерфейсы взаимно-интегрированной схемы (I2C), интерфейсы шины последовательного периферийного интерфейса (SPI) или тому подобное; многоканальный аналого-цифровой преобразователь (АБС); и входной зажим синхронизации. Однако приведенные в качестве примера варианты осуществления не должны ограничиваться данным примером. В по меньшей мере одном приведенном в ткачестве примера варианте реализации контроллер 2105 может представлять собой микропроцессор.
Контроллер 2105 соединен с возможностью связи с датчиками 2125 устройства, схемой 2127 управления нагревательным узлом, индикаторами 2135 для вейпера, памятью 2130, размещенными на изделии органами 2150 управления, схемой 2128 синхронизации и источником 2110 питания.
Схема 2127 управления нагревательным узлом подключена к контроллеру 2105 через контакт GPIO. Память 2130 подключено к контроллеру 2105 через контакт SPI. Схема 2128 синхронизации подключена ко входному зажиму синхронизации контроллера 2105. Индикаторы 2135 для вейпера подключены к контроллеру 2105 через контакт интерфейса I2C и контакт GPIO. Датчики 2125 устройства подключены к контроллеру 2105 через соответствующие контакты многоканального аналого-цифрового преобразователя.
Схема 2128 синхронизации может представлять собой механизм синхронизации, такой как генераторная схема, для обеспечения возможности того, чтобы контроллер 2105 отслеживал время бездействия, продолжительность вейпинга, комбинацию времени бездействия и продолжительности вейпинга или тому подобное никотинового э-вейпингового устройства 500. Схема 2128 синхронизации может также включать в себя специализированный чип тактового генератора, выполненный с возможностью генерирования системного тактового сигнала для никотинового э-вейпингового устройства 500.
Память 2130 может представлять собой энергонезависимую память, выполненную с возможностью хранения одного или более журналов регистрации отключений. В одном примере память 2130 может хранить один или более журналов регистрации отключений в одной или более таблицах. Память 2130 и один или более сохраненных в ней журналов регистрации отключений будут рассмотрены более подробно ниже. В одном примере память 2130 может представлять собой электрически стираемую программируемую постоянную память (EEPROM), такую как флэш-память или тому подобное.
По-прежнему со ссылкой на Фиг. 29, датчики 2125 устройства могут включать в себя множество датчиков или схем измерения, выполненных с возможностью подачи сигналов, несущих сенсорную или измерительную информацию, на контроллер 2105. В примере, показанном на Фиг. 29, датчики 2125 устройства включают в себя схему 21258 измерения тока нагревателя и схему 21252 измерения напряжения нагревателя.
Схема 21258 измерения тока нагревателя может быть выполнена с возможностью вывода сигналов (например, напряжения), характеризующих ток через нагреватель 336. Приведенный в качестве примера вариант осуществления схемы 21258 измерения тока нагревателя будет более подробно рассмотрен ниже в отношении Фиг. 34.
Схема 21252 измерения напряжения нагревателя может быть выполнена с возможностью вывода сигналов (например, напряжения), характеризующих напряжение на нагревателе 336. Приведенный в качестве примера вариант осуществления схемы 21252 измерения напряжения нагревателя будет более подробно рассмотрен ниже в отношении Фиг. 33.
Схема 21258 измерения тока нагревателя и схема 21252 измерения напряжения нагревателя соединены с контроллером 2105 через контакты многоканального аналого-цифрового преобразователя. Для измерения характеристик и/или параметров никотинового э-вейпингового устройства 500 (например, напряжения, тока, сопротивления, температуры или тому подобного, нагревателя 336), многоканальный аналого-цифровой преобразователь в контроллере 2105 может выполнять выборку выходных сигналов от датчиков 2125 устройства с частотой выборки, соответствующей заданной характеристике и/или параметру, измеряемому соответствующим датчиком устройства.
Как показано на Фиг. 29, датчики 2125 устройства могут также включать в себя датчик 364, показанный на Фиг. 28. В по меньшей мере одном приведенном в качестве примера варианте осуществления датчик 364 может представлять собой датчик расхода или давления на основе микроэлектромеханической системы (MEMS) или датчик другого типа, выполненный с возможностью измерения расхода воздуха, такой как термоанемометр.
Как упоминалось выше, схема 2127 управления нагревательным узлом подключена к контроллеру 2105 через контакт GPIO. Схема 2127 управления нагревательным узлом выполнена с возможностью управления (включения и/или отключения) нагревательным узлом никотинового э-вейпингового устройства 500 посредством управления подачей мощности на нагреватель 336. Как более подробно рассмотрено ниже, схема 2127 управления нагревательным узлом может отключать узел нагрева на основе управляющей сигнализации (иногда называемой в настоящем документе сигналами состояния питания устройства) от контроллера 2105.
Когда узел 300 никотинового картриджа вставлен в корпус 100 устройства, контроллер 2105 также соединен с возможностью связи с энергонезависимой памятью 2205 через интерфейс I2C. В энергонезависимой памяти 2205 могут храниться параметры никотинового предиспарительного состава и переменные значения для узла 300 никотинового картриджа.
Согласно по меньшей мере одному примеру варианта осуществления, параметры никотинового предиспарительного состава могут включать пороговый параметр исчерпания никотинового предиспарительного состава (например, в микролитрах (мкл)), начальный уровень никотинового предиспарительного состава (например, в мкл), пороговый параметр низкого уровня никотинового предиспарительного состава (например, в мкл), параметры испарения никотинового предиспарительного состава (например, интенсивность испарения), их подкомбинацию, комбинацию или тому подобное. Переменные параметры никотинового предиспарительного состава могут включать в себя общее количество испаренного никотинового предиспарительного состава (например, в мкл) и/или флаг исчерпания никотинового предиспарительного состава.
Согласно по меньшей мере некоторым примерам вариантов осуществления, пороговые параметры исчерпания никотинового предиспарительного состава могут представлять собой значения только для чтения, которые не могут быть изменены совершеннолетним вейпером. С другой стороны, переменные параметры никотинового предиспарительного состава представляют собой значения для чтения/записи, которые обновляются ниткотиновым э-вейпинговым устройством 500 во время работы.
Начальный уровень никотинового предиспарительного состава указывает на начальный уровень никотинового предиспарительного состава в никотиновом резервуаре узла 300 никотинового картриджа, когда узел 300 никотинового картриджа вставлен в корпус устройства 100. Начальный уровень никотинового предиспарительного состава в никотиновом резервуаре может быть определен во время заполнения или изготовления никотинового резервуара и/или узла 300 никотинового картриджа до вставки в корпус устройства 100.
Параметры испарения никотинового предиспарительного состава указывают, например, на интенсивность испарения никотинового предиспарительного состава (например, коэффициент пересчета интенсивности испарения, такой как пиколитры (pL) на миллиджоуль (mJ) для никотинового предиспарительного состава в узле 300 никотинового картриджа).
Пороговый параметр исчерпания никотинового
предиспарительного состава (также называемый в настоящем документе пороговым значением исчерпания никотинового предиспарительного состава или пороговым значением исчерпания) и пороговый параметр низкого уровня никотинового предиспарительного состава (также называемый в настоящем документе пороговым значением низкого уровня никотинового предиспарительного состава или пороговым значением низкого уровня) представляют собой пороговые значения, которые могут быть установлены на основе эмпирических данных.
Согласно по меньшей мере некоторым примерам вариантов осуществления, начальный уровень никотинового предиспарительного состава может составлять приблизительно 3500 мкл, пороговый параметр низкого уровня никотинового предиспарительного состава может составлять приблизительно 3000 мкл, и пороговый параметр исчерпания никотинового предиспарительного состава может составлять приблизительно 3400 мкл. Пороговый параметр исчерпания никотинового предиспарительного состава может быть меньше начального уровня никотинового предиспарительного состава, чтобы обеспечить допустимую погрешность с учетом неточностей при измерении используемой энергии.
Приведенная в качестве примера интенсивность испарения никотинового предиспарительного состава может составлять приблизительно 280 пл/мДж, хотя интенсивность испарения может зависеть от состава.
Эти пороговые параметры будут рассмотрены более подробно ниже.
Общее количество испаренного никотинового предиспарительного состава указывает на общее (совокупное) количество никотинового предиспарительного состава, которое было вытянуто из никотинового резервуара и/или испарено за время вейпинга или за один или более актов затяжки.
Флаг исчерпания никотинового предиспарительного состава может представлять собой флаговый бит, который устанавливается, когда общее количество испаренного никотинового предиспарительного состава достигло порогового параметра исчерпания никотинового предиспарительного состава или превысило его (больше его или равно ему).
По-прежнему со ссылкой на Фиг. 29, контроллер 2105 может управлять индикаторами 2135 для вейпера таким образом, чтобы указывать совершеннолетнему вейперу состояния и/или операции никотинового э-вейпингового устройства 500. Индикаторы 2135 для вейпера могут быть по меньшей мере частично реализованы с помощью световода (например, световедущей конструкции, показанной на Фиг. 1), и они могут включать в себя индикатор питания (например, светодиод), который может быть активирован, когда контроллер 2105 обнаруживает нажатие кнопки совершеннолетним вейпером. Индикаторы 2135 для вейпера могут также включать в себя вибратор, динамик или другие механизмы обратной связи, и они могут указывать на текущее состояние регулируемых вейпером параметров вейпинга (например, объема никотинового пара).
По-прежнему со ссылкой на Фиг. 29, контроллер 2105 может управлять питанием нагревателя 336 для нагрева никотинового предиспарительного состава, вытягиваемого из никотинового резервуара, в соответствии с профилем нагрева (например, нагрева на основе объема, температуры, вкуса/аромата или тому подобного). Профиль нагрева может быть определен на основе эмпирических данных, и он может быть сохранен в энергонезависимой памяти 2205 узла 300 никотинового картриджа.
На Фиг. 30 показана простая функциональная схема, иллюстрирующая систему 2300 управления определением уровня никотинового предиспарительного состава и автоматическим отключением, согласно приведенным в качестве примера вариантам осуществления. Для краткости, система 2300 управления определением уровня никотинового предиспарительного состава и автоматическим отключением может быть названа в настоящем документе системой 2300 управления автоматическим отключением.
Система 2300 управления автоматическим отключением, показанная на Фиг. 30, может быть реализована в контроллере 2105. В одном примере система 2300 управления автоматическим отключением может быть реализована как часть программной реализации машины с конечным числом состояний (Finite State Machine, FSM) диспетчера устройств в контроллере 2105. В примере, показанном на Фиг. 30, система 2300 управления автоматическим отключением включает в себя подсистему 2620 определения уровня никотинового предиспарительного состава. Однако следует понимать, что система 2300 управления автоматическим отключением может содержать различные другие подсистемные модули.
Со ссылкой на Фиг. 30, система 2300 управления автоматическим отключением и, в более общем случае, контроллер 2105, могут определять общее количество испаренного никотинового предиспарительного состава и обеспечивать указание уровня никотинового предиспарительного состава (например, низкого уровня, исчерпания, израсходования или тому подобного), остающегося в никотиновом резервуаре узла 300 никотинового картриджа на основе определенного общего количества испаренного никотинового предиспарительного состава.
Например, система 2300 управления автоматическим отключением может выводить указание на то, что количество никотинового предиспарительного состава в никотиновом резервуаре является сравнительно низким (например, становится израсходованным), когда общее количество испаренного никотинового предиспарительного состава достигло порогового значения низкого уровня никотинового предиспарительного состава или превысило его (больше его или равно ему), но меньше порогового значения исчерпания никотинового предиспарительного состава. Система 2300 управления автоматическим отключением может выводить указание на израсходование (например, исчерпание), если общее количество испаренного никотинового предиспарительного состава достигло порогового значения исчерпания никотинового предиспарительного состава (больше его или равно ему). Пороговое значение исчерпания никотинового предиспарительного состава может быть больше, чем пороговое значение низкого уровня никотинового предиспарительного состава. Система 2300 управления автоматическим отключением может указывать уровень никотинового предиспарительного состава (например, низкий или израсходованный) с помощью одного или более индикаторов 2135 для вейпера.
В ответ на то, что общее количество испаренного никотинового предиспарительного состава достигло порогового значения исчерпания никотинового предиспарительного состава, система 2300 автоматического отключения также может инициировать, чтобы контроллер 2105 осуществлял управление одной или более подсистемами никотинового э-вейпингового устройства 500 для выполнения одного или более последующих действий. Согласно одному или более приведенным в качестве примера вариантам осуществления, ряд последующих действий могут быть выполнены серийно в ответ на то, что общее количество испаренного никотинового предиспарительного состава достигло порогового значения исчерпания никотинового предиспарительного состава. В одном примере последующие действия могут включать:
операцию автоматического отключения, при которой никотиновое э-вейпинговое устройство 500 переключается в состояние низкого энергопотребления (что эквивалентно, например, выключению никотинового э-вейпингового устройства 500 с использованием кнопки питания); или
операцию отключения вейпинга, при которой отключается вейпинговая подсистема (например, путем отключения всего питания нагревателя 336), и таким образом вейпинг прекращается до тех пор, пока не будет выполнено корректирующее действие (например, замена узла никотинового картриджа).
Израсходование никотинового предиспарительного состава в никотиновом резервуаре является примером события отказа (например, события серьезного отказа картриджа) в никотиновом э-вейпинговом устройстве 500, которое может потребовать корректирующего действия (например, замены узла никотинового картриджа) для повторной активации отключенных функций (например, функции вейпинга) в никотиновом э-вейпинговом устройстве 500.
Контроллер 2105 может управлять подсистемами никотинового э-вейпингового устройства 500 путем вывода одного или более сигналов управления (или подтверждения или отмены подтверждения соответствующего сигнала), как будет более подробно рассмотрено ниже. В некоторых случаях сигналы управления, выводимые из контроллера 2105, могут быть названы сигналами состояния питания устройства, инструкциями состояния питания устройства или сигналами управления питанием устройства. В по меньшей мере одном приведенном в качестве примера варианте осуществления контроллер 2105 может выдавать один или более сигналов управления на схему 2127 управления нагревательного узла для отключения функций вейпинга в никотиновом э-вейпинговом устройстве 500 в ответ на определение израсходования никотинового предиспарительного состава в никотиновом резервуаре в никотиновом э-вейпинговом устройстве 500.
В примере, показанном на Фиг. 30, система 2300 управления автоматическим отключением или, в более общем случае, контроллер 2105 определяют общее количество испаренного никотинового предиспарительного состава путем оценки количества испаренного никотинового предиспарительного состава во время каждого акта затяжки и суммирования оцененных количеств. Система 2300 управления автоматическим отключением может оценивать количество испаренного никотинового предиспарительного состава за время акта затяжки на основе количества (например, общего количества) мощности, поданной на нагреватель 336 за время акта затяжки, и полученного из энергонезависимой памяти 2205 параметра испарения никотинового предиспарительного состава для узла 300 никотинового картриджа.
На Фиг. 31 показана блок-схема, иллюстрирующая способ определения уровня никотинового предиспарительного состава согласно приведенным в качестве примера вариантам осуществления.
В иллюстративных целях приведенный в качестве примера вариант осуществления, показанный на Фиг. 31, будет рассмотрен в отношении электрических систем, показанных на Фиг. 29. Однако следует понимать, что приведенные в качестве примера варианты осуществления не должны ограничиваться данным примером. Напротив, приведенные в качестве примера варианты осуществления могут быть применимы к другим никотиновым э-вейпинговым устройствам. Кроме того, приведенный в качестве примера вариант осуществления, показанный на Фиг. 32, будет описан в отношении операций, выполняемых с помощью контроллера 2105. Однако следует понимать, что приведенный в качестве примера вариант осуществления может быть описан аналогичным образом в отношении системы 2300 управления автоматическим отключением и/или подсистемы 2620 определения уровня никотинового предиспарительного состава, выполняющих одну или более из функций/операций, показанных на Фиг. 31.
Со ссылкой на Фиг. 31, когда узел 300 никотинового картриджа вставлен в корпус 100 устройства или введен во взаимодействие с ним, контроллер 2105 получает параметры и переменные никотинового предиспарительного состава из энергонезависимой памяти 2205 на этапе S2802.
Как обсуждалось выше, параметры никотинового предиспарительного состава могут включать в себя пороговый параметр исчерпания никотинового предиспарительного состава, начальный уровень никотинового предиспарительного состава, пороговый параметр низкого уровня никотинового предиспарительного состава, параметр испарения никотинового предиспарительного состава, их подкомбинацию, их комбинацию или тому подобное. Как дополнительно рассмотрено выше, переменные для никотинового предиспарительного состава могут включать в себя общее количество испаренного никотинового предиспарительного состава и/или флаг исчерпания никотинового предиспарительного состава.
На этапе S2804 контроллер 2105 определяет, установлен ли флаг исчерпания никотинового предиспарительного состава. Флаг исчерпания никотинового предиспарительного состава может быть установлен или сброшен в зависимости от того, выполняется ли условие, согласно которому общее количество испаренного никотинового предиспарительного состава больше полученного из энергонезависимой памяти 2205 порогового значения исчерпания никотинового предиспарительного состава или равно ему. Установленный флаг исчерпания никотинового предиспарительного состава может иметь первое значение бита (например, «1» или «0»), в то время как сброшенный флаг исчерпания никотинового предиспарительного состава может иметь второе значение бита (например, другое из значений «1» или «0»).
В данном примере установленный флаг исчерпания никотинового предиспарительного состава указывает на то, что никотиновый предиспарительный состав в узле 300 никотинового картриджа израсходован (никотиновый резервуар в узле никотинового картриджа опорожнен), в то время как сброшенный флаг исчерпания никотинового предиспарительного состава указывает на то, что никотиновый предиспарительный состав в узле 300 никотинового картриджа не израсходован.
Если флаг исчерпания никотинового предиспарительного состава установлен, то на этапе S2826 контроллер 2105 управляет индикаторами 2135 для вейпера таким образом, чтобы вывести указание на израсходование никотинового предиспарительного состава в узле 300 никотинового картриджа. Более конкретно, контроллер 2105 может управлять индикаторами 2135 для вейпера, например, таким образом, чтобы вывести указание на израсходование никотинового предиспарительного состава в виде звукового сигнала, визуального отображения и/или тактильной обратной связи. Согласно одному или более приведенным в качестве примера вариантам осуществления, указание может представлять собой мигание красного светодиода, программное сообщение, содержащее код ошибки, которое передается (например, через Bluetooth) на подключенное приложение или дистанционное электронное устройство, которое может в дальнейшем запускать уведомление в приложении; возможны также комбинация вышеуказанных или тому подобное.
Также на этапе S2826 контроллер 2105 управляет схемой 2127 управления нагревательным узлом для выполнения операции отключения вейпинга. Как упоминалось выше, операция отключения вейпинга отключает функцию вейпинга путем отключения всей энергии, подаваемой на нагреватель 336, таким образом предотвращая вейпинг до тех пор, пока не будет выполнено корректирующее действие (например, совершеннолетним вейпером). Как более подробно рассмотрено ниже, контроллер 2105 может управлять схемой 2127 управления нагревательным узлом для отключения всей энергии, подаваемой на нагреватель 336, путем выдачи сигнала COIL_SHDN отключения вейпинга, имеющего высокий логический уровень (Фиг. 35), или путем отмены подтверждения (или прекращения выдачи) сигнала COIL_VGATE_PWM включения вейпинга (Фиг. 36). В по меньшей мере одном примере сигнал COIL_VGATE_PWM модуляцией (ШИМ). Пример корректирующего действия также будет более подробно рассмотрен ниже.
Возвращаясь к этапу S2804, если флаг исчерпания никотинового предиспарительного состава сброшен (не установлен), то на этапе S2806 контроллер 2105 определяет, существуют ли условия для вейпинга в никотиновом э-вейпинговом устройстве 500. Контроллер 2105 может определять, существуют ли условия для вейпинга в никотиновом э-вейпинговом устройстве 500, на основе выходных данных от датчика 364. В одном примере, если выходные данные от датчика 364 указывают на приложение отрицательного давления, превышающего пороговое значение, к мундштуку 102 никотинового э-вейпингового устройства 500, то контроллер 2105 может определить существование условий для вейпинга в никотиновом э-вейпинговом устройстве 500.
Если контроллером 2105 обнаружены условия для вейпинга, то на этапе S2808 контроллер 2105 управляет схемой 2127 управления нагревательным узлом для подачи мощности на нагреватель 336 для испарения никотинового предиспарительного состава, вытянутого из никотинового резервуара узла 300 никотинового картриджа. Пример управления схемой 2127 управления нагревательным узлом для подачи мощности на нагреватель 336 будет более подробно рассмотрен ниже в отношении Фиг. 35 и 36.
Также на этапе S2808 контроллер 2105 начинает интегрирование мощности, подаваемой на нагреватель 336, для вычисления общей энергии, подаваемой на нагреватель 336 за время акта затяжки (при наличии условий для вейпинга).
Согласно по меньшей мере одному приведенному в качестве примера варианту осуществления, поскольку мощность, подаваемая на нагреватель 336, может динамически регулироваться во время акта затяжки (в течение затяжки), контроллер 2105 интегрирует или суммирует мощность, подаваемую на нагреватель 336 во время акта затяжки, для вычисления общей энергии, поданной на нагреватель 336 за время акта затяжки.
Как более подробно рассмотрено ниже, согласно одному или более приведенным в качестве примера вариантам осуществления, контроллер 2105 может фильтровать преобразованные результаты измерения напряжения и тока нагревателя от схемы 21252 измерения напряжения нагревателя и схемы 21258 измерения тока нагревателя соответственно с использованием фильтра скользящего среднего с тремя отводами для уменьшения шума измерения. Затем контроллер 2105 может использовать отфильтрованные результаты измерения для расчета, например, мощности PHEATER, поданной на нагреватель 336 {PHEATER=VHEATER * IHEATER). Затем контроллер 2105 может вычислить энергию EAppljed, поданной на нагреватель 336 за время акта затяжки в соответствии с уравнением (1), приведенным ниже, где T=PuffLength представляет собой длительность акта затяжки:
В по меньшей мере одном приведенном в качестве примера варианте осуществления интегрирование в уравнении (1) от Т=0 до T=PuffLength может быть выполнено с 1-миллисекундным шагом. Однако размер этого шага может варьироваться в зависимости от варианта реализации.
Если мощность PHEATERP является постоянной, то для вычисления энергии EAPPLIED может быть использовано линейное уравнение.
На этапе S2810 контроллер 2105 определяет, перестали ли существовать условия вейпинга (условия вейпинга больше не обнаруживаются, и акт затяжки завершен) в никотиновом э-вейпинговом устройстве 500.
Если контроллером 2105 определено, что условия вейпинга перестали существовать (конец акта затяжки), то на этапе S2812 контроллер 2105 оценивает количество испаренного никотинового предиспарительного состава за время акта затяжки (также называемого в настоящем документе периодом времени вейпинга или интервалом вейпинга) на основе энергии, поданной на нагреватель 336 за время акта затяжки. В одном примере энергия, поданная на нагреватель 336 за время акта затяжки, может быть линейно аппроксимирована количеством никотинового предиспарительного состава путем применения коэффициента пересчета интенсивности испарения, полученного из энергонезависимой памяти 2205, на этапе S2802. В этом случае оцененное количество EST_AMT_VAP испаренного никотинового предиспарительного состава может быть вычислено как произведение коэффициента пересчета VAP_CONV_FACTOR (пиколитров на миллиДжоуль) и энергии, поданной на нагреватель 336 за время акта затяжки, как показано ниже в уравнении (2).
Затем на этапе S2814 контроллер 2105 вычисляет обновленную оценку общего количества испаренного никотинового предиспарительного состава (также называемого в настоящем документе значением испаренного никотинового предиспарительного состава) для узла 300 никотинового картриджа путем прибавления количества испаренного никотинового предиспарительного состава, оцененного на этапе S2812, к общему количеству испаренного никотинового предиспарительного состава, сохраненному в энергонезависимой памяти 2205.
На этапе S2816 контроллер 2105 сравнивает обновленное общее количество испаренного никотинового предиспарительного состава с пороговым параметром исчерпания никотинового предиспарительного состава, полученным из энергонезависимой памяти 2205 на этапе S2802.
Если обновленное общее количество испаренного никотинового предиспарительного состава больше порогового параметра исчерпания никотинового предиспарительного состава или равно ему, то на этапе S2818 контроллер 2105 управляет индикаторами 2135 для вейпера (посредством одного или более сигналов управления) для вывода указания на то, что никотиновый предиспарительный состав в узле 300 никотинового картриджа израсходован (например, никотиновый резервуар в узле 300 никотинового картриджа является пустым).
На этапе S2820 контроллер 2105 сохраняет обновленное общее количество испаренного никотинового предиспарительного состава в энергонезависимой памяти 2205 и устанавливает флаг исчерпания в энергонезависимой памяти 2205 для указания на израсходование никотинового предиспарительного состава в узле 300 никотинового картриджа.
Установка флага исчерпания в энергонезависимой памяти 2205 также служит в качестве блокировки записи для предотвращения дальнейших обновлений общего количества состава. Эта блокировка записи также предотвращает удаление флага исчерпания.
Затем процесс возвращается к этапу S2804 и продолжается, как описано выше.
Вернемся к этапу S2816: если обновленное общее количество испаренного никотинового предиспарительного состава меньше порогового параметра исчерпания никотинового предиспарительного состава, то контроллер 2105 сравнивает обновленное общее количество испаренного никотинового предиспарительного состава с пороговым параметром низкого уровня никотинового предиспарительного состава на этапе S2822.
Если обновленное общее количество испаренного никотинового предиспарительного состава больше порогового параметра низкого уровня никотинового предиспарительного состава или равно ему, то на этапе S2824 контроллер 2105 управляет индикаторами 2135 для вейпера (посредством одного или более сигналов управления) для вывода указания на низкий уровень никотинового предиспарительного состава. В одном примере указание на низкий уровень никотинового предиспарительного состава может осуществляться в виде звука, визуального отображения и/или тактильной обратной связи с совершеннолетним вейпером. Например, указание может представлять собой мигание красного светодиода, программное сообщение, содержащее код ошибки и отправленное (например, через Bluetooth) на подключенное приложение на удаленном электронном устройстве, которое может впоследствии запустить уведомление в указанном приложении; возможна также комбинация вышеперечисленного или тому подобное.
Затем на этапе S2828 контроллер 2105 обновляет общее количество испаренного никотинового предиспарительного состава в энергонезависимой памяти 2205, процесс возвращается к этапу S2804 и продолжается, как рассмотрено выше.
Вернемся к этапу S2822: если обновленное общее количество испаренного никотинового предиспарительного состава меньше порогового параметра низкого уровня никотинового предиспарительного состава, то процесс переходит к этапу S2828 и продолжается, как рассмотрено в настоящем документе.
Ввернемся теперь к этапу S2810: если контроллером 2105 определено, что условия для вейпинга еще не перестали существовать (акт затяжки не закончен) после обнаружения условий для вейпинга, то контроллер 2105 продолжает управлять схемой управления питанием для подачи мощности на нагреватель 336 и интегрирования подаваемой мощности. После того, как контроллером 2105 определено, что условия для вейпинга перестали существовать, процесс продолжается, как рассмотрено выше.
Вернемся к этапу S2806: если контроллером 2105 определено, что условия для вейпинга еще отсутствуют, после определения того, что флаг исчерпания никотинового предиспарительного состава не установлен, то контроллер 2105 продолжает отслеживать выходной сигнал датчика 364 на предмет наличия условий вейпинга. После того, как контроллером 2105 обнаружены условия для вейпинга, процесс переходит к этапу S2808 и продолжается, как рассмотрено выше.
Хотя приведенный в качестве примера вариант осуществления, показанный на Фиг. 31, рассмотрен в настоящем документе в отношении определения низкого уровня и исчерпания никотинового предиспарительного состава в никотиновом резервуаре, когда общее количество испаренного никотинового предиспарительного состава превысило соответствующий пороговый параметр, приведенные в качестве примера варианты осуществления не должны ограничиваться этим примером. В качестве альтернативы, израсходование (исчерпание) никотинового предиспарительного состава в никотиновом резервуаре может быть определено путем сравнения с соответствующими минимальными пороговыми параметрами никотинового предиспарительного состава. Например, контроллер 2105 может определить, израсходован (исчерпан) ли никотиновый предиспарительный состава в никотиновом резервуаре, путем вычисления разности между начальным уровнем никотинового предиспарительного состава в никотиновом резервуара и общим количеством испаренного никотинового предиспарительного состава, вычисленным на этапе S2814, с последующим сравнением вычисленной разности с минимальным пороговым параметром исчерпания никотинового предиспарительного состава на этапе S2816. В данном примере, если вычисленная разность меньше минимального порогового значения исчерпания никотинового предиспарительного состава, то контроллер 2105 определяет израсходование никотинового предиспарительного состава в никотиновом резервуаре.
В еще одном примере контроллер 2105 может определить, является ли низким уровень никотинового предиспарительного состава в никотиновом резервуаре, путем вычисления разности между начальным уровнем никотинового предиспарительного состава в никотиновом резервуаре и общим количеством испаренного никотинового предиспарительного состава, вычисленным на этапе S2814, с последующим сравнением вычисленной разности с минимальным пороговым параметром низкого уровня никотинового предиспарительного состава на этапе S2822. В данном примере, если вычисленная разность меньше порогового параметра низкого уровня никотинового предиспарительного состава, но больше порогового параметра исчерпания никотинового предиспарительного состава, то контроллер 2105 определяет, что уровень никотинового предиспарительного состава в никотиновом резервуаре является низким.
В данном альтернативном примере начальный уровень никотинового предиспарительного состава может составлять приблизительно 3500 мкл, пороговый параметр низкого уровня никотинового предиспарительного состава может составлять приблизительно 500 мкл, и пороговый параметр исчерпания никотинового предиспарительного состава может составлять приблизительно 100 мкл. Пороговый параметр исчерпания никотинового предиспарительного состава может быть больше нуля, чтобы обеспечить допустимую погрешность с учетом неточностей при измерении используемой энергии.
Как упомянуто выше, израсходование никотинового предиспарительного состава представляет собой пример события отказа в никотиновом э-вейпинговом устройстве 500. Как дополнительно упомянуто выше, событие отказа - это такое событие, которое приводит к одному или более последующим действиям (например, операции отключения вейпинга и/или операции автоматического отключения) в никотиновом э-вейпинговом устройстве 500.
На Фиг. 32 показана блок-схема, иллюстрирующая пример способа управления работой никотинового э-вейпингового устройства после выполнения операции отключения вейпинга в ответ на обнаружение события отказа, такого как израсходование никотинового предиспарительного состава, согласно приведенным в качества примера вариантам осуществления. В иллюстративных целях, приведенный в качестве примера варианте осуществления, показанный на Фиг. 32, будет рассмотрен в отношении израсходования никотинового предиспарительного состава. Однако приведенные в качестве примера варианты осуществления не должны ограничиваться данным примером.
Также в иллюстративных целях, блок-схема, показанная на Фиг. 32, будет рассмотрена применительно к электрическим системам, показанным на Фиг. 29. Однако следует понимать, что приведенные в качестве примера варианты осуществления не должны ограничиваться данным примером. Напротив, приведенные в качестве примера варианты осуществления могут быть применимы к другим никотиновым э-вейпинговым устройствам и к их электрическим системам. Кроме того, приведенный в качестве примера вариант осуществления, показанный на Фиг. 32, будет описан в отношении операций, выполняемых с помощью контроллера 2105. Однако следует понимать, что приведенный в качестве примера вариант осуществления может быть описан аналогичным образом в отношении системы 2300 управления автоматическим отключением и/или контроллера 2620, выполняющего одну или более из функций/операций, показанных на Фиг. 32.
Как показано на Фиг. 32, на этапе S3804 контроллер 2105 регистрирует возникновение события отказа (израсходование содержимого в никотиновом резервуаре) в памяти 2130. В одном примере контроллер 2105 может хранить идентификатор события (израсходования никотинового предиспарительного состава) в связи с последующим действием (например, операцией отключения вейпинга) и временем, когда произошли событие отказа и последующее действие.
На этапе S3808 контроллер 2105 определяет, был ли удален (корректирующее действие) узел 300 никотинового картриджа из корпуса 100 устройства в течение (до истечения) порогового временного интервала удаления с момента указания (например, в ответ на указание) совершеннолетнему вейперу на израсходование никотинового предиспарительного состава. В данном примере контроллер 2105 может определить, что узел 300 никотинового картриджа был извлечен из корпуса 100 устройства, цифровым способом, путем определения того, что был извлечен набор из пяти контактов 326 узла 300 никотинового картриджа. В еще одном примере контроллер 2105 может определить, что узел 300 никотинового картриджа был извлечен из корпуса 100 устройства, путем определения того, что электрические контакты 324а, 324b и/или 326 узла 300 никотинового картриджа были отсоединены от электрического соединителя 132 корпуса 100 устройства.
Если контроллером 2105 определено, что узел 300 никотинового картриджа был извлечен из корпуса 100 устройства в пределах порогового временного интервала извлечения с момента указания (например, в ответ на указание) совершеннолетнему вейперу на израсходование никотинового предиспарительного состава, то на этапе S3810 контроллер 2105 управляет никотиновым э-вейпинговым устройством 500 для возврата к нормальной работе (состояние отсутствия отказа). В этом случае, хотя подача энергии на нагреватель 336 по-прежнему отключена, поскольку узел 300 никотинового картриджа был извлечен, никотиновое э-вейпинговое устройство 500 в остальном готово к вейпингу в ответ на приложение отрицательного давления совершеннолетним вейпером после вставки нового никотинового картриджа.
На этапе S3812 контроллер 2105 определяет, вставлен ли новый узел никотинового картриджа в корпус 100 устройства в течение (до истечения) порогового временного интервала вставки с момента извлечения узла 300 никотинового картриджа и возврата никотинового э-вейпингового устройства 500 к нормальной работе на этапе S3814.
В по меньшей мере одном примере пороговый временной интервал извлечения и/или пороговый временной интервал вставки могут иметь длительность от приблизительно 5 минут до приблизительно 120 минут. Пороговый временной интервал извлечения и/или пороговый временной интервал вставки могут быть установлены по длительности в пределах этого диапазона совершеннолетним вейпером. В по меньшей мере одном приведенном в качестве примера варианте осуществления контроллер 2105 может определить, что в корпус 100 устройства вставлен новый узел никотинового картриджа, путем измерения электрического сопротивления нагревателя 336 между электрическими контактами 324а и 324b узла 300 никотинового картриджа и электрическим соединителем 132 корпуса 100 устройства. В еще одном приведенном в качестве примера варианте осуществления контроллер 2105 может определить, что в корпус 100 устройства вставлен новый узел никотинового картриджа, путем определения наличия повышающего резистора, заключенного в узле 300 никотинового картриджа, между электрическими контактами 326 узла 300 никотинового картриджа и электрическим соединителем 132 корпуса 100 устройства.
Если контроллером 2105 определено, что в корпус устройства 100 в течение порогового временного интервала вставки вставлен новый узел никотинового картриджа, то на этапе S3814 контроллер 2105 управляет схемой управления нагревательным узлом 2127 для повторного включения вейпингового модуля (например, включения подачи мощности на нагреватель 336). Как более подробно рассмотрено ниже, контроллер 2105 может управлять схемой 2127 управления нагревательным узлом для повторного включения вейпингового модуля путем выдачи сигнала COIL_SHDN отключения вейпинга, имеющего низкий логический уровень (Фиг. 35), или путем подтверждения сигнала COIL_VGATE_PWM включения вейпинга (Фиг. 36).
Вернемся к этапу S3812: если контроллером 2105 определено, что в корпус 100 устройства в течение порогового временного интервала вставки не был вставлен новый узел никотинового картриджа, то на этапе S3816 контроллер 2105 выдает другие один или более сигналов управления для выполнения операции автоматического отключения, на которой отключается питание никотинового э-вейпингового устройства 500 или оно переходит в режим низкой мощности. Согласно по меньшей мере некоторым приведенным в качестве примера вариантам осуществления, в контексте нормального программного автоматического отключения контроллер 2105 может выдавать несколько или множество линий (сигналов) управления входами/выходами общего назначения для отключения всех или по существу всех периферийных устройств никотинового э-вейпингового устройства 500 и инициирования перевода контроллера 2105 в спящее состояние.
Вернемся теперь к этапу S3808: если узел 300 никотинового картриджа не был извлечен в течение порогового временного интервала извлечения, то процесс переходит к этапу S3816 и продолжается, как рассмотрено выше.
На Фиг. 33 показан приведенный в качестве примера вариант осуществления схемы 21252 измерения напряжения нагревателя.
Как показано на Фиг. 33, схема 21252 измерения напряжения нагревателя включает в себя резистор 3702 и резистор 3704, соединенные по схеме делителя напряжения между зажимом, выполненным с возможностью приема входного сигнала COIL_OUT напряжения, и землей. Входной сигнал COIL OUT напряжения представляет собой напряжение на входе (напряжение на входном зажиме) нагревателя 336. Узел N3716 между резистором 3702 и резистором 3704 подключен к положительному входу операционного усилителя (Op-Amp) 3708. Между узлом N3716 и землей включен конденсатор 3706 с образованием схемы фильтра нижних частот (R/C фильтра) для стабилизации входного напряжения, подаваемого на положительный вход операционного усилителя 3708. Схема фильтра также способна уменьшать погрешность вследствие помех переключения, наводимых ШИМ-сигналами, используемыми для питания нагревателя 336, и она может иметь одинаковую фазовую характеристику/групповую задержку для обоих из тока и напряжения.
Схема 21252 измерения напряжения нагревателя дополнительно включает в себя резисторы 3710 и 3712 и конденсатор 3714. Резистор 3712 включен между узлом N3718 и зажимом, выполненным с возможностью приема выходного сигнала COIL_RTN напряжения. Выходной сигнал COIL_RTN напряжения представляет собой напряжение на выходе (напряжение на выходном зажиме) нагревателя 336.
Резистор 3710 и конденсатор 3714 включены параллельно между узлом N3718 и выходом операционного усилителя 3708. Отрицательный вход операционного усилителя 3708 также подключен к узлу N3718. Резисторы 3710 и 3712 и конденсатор 3714 соединены по схеме фильтра нижних частот.
Схема 21252 измерения напряжения нагревателя использует операционный усилитель 3708 для измерения разности напряжений между входным сигналом COIL_OUT напряжения и выходным сигналом COIL_RTN напряжения и для вывода масштабированного измерительного сигнала COIL_VOL напряжения нагревателя, который представляет напряжение на нагревателе 336. Схема 21252 измерения напряжения нагревателя выводит масштабированный измерительный сигнал COIL_VOL напряжения нагревателя на контакт аналого-цифрового преобразователя контроллера 2105 для цифровой выборки и измерения с помощью контроллера 2105.
Коэффициент усиления операционного усилителя 3708 может быть установлен на основе окружающих пассивных электрических элементов (например, резисторов и конденсаторов) для улучшения динамического диапазона измерения напряжения. В одном примере динамический диапазон операционного усилителя 3708 может быть достигнут путем масштабирования напряжения таким образом, чтобы максимальное выходное напряжение соответствовало максимальному входному диапазону аналого-цифрового преобразователя (например, приблизительно 1,8 В). В по меньшей мере одном приведенном в качестве примера варианте осуществления масштабирование может составлять приблизительно 267 мВ/В и, следовательно, схема 21252 измерения напряжения нагревателя сможет измерять напряжение до приблизительно 1,8 В/0,267 В=6,74 В.
На Фиг. 34 показан приведенный в качестве примера вариант осуществления схемы 21258 измерения тока нагревателя, показанной на Фиг. 29.
Со ссылкой на Фиг. 34, выходной сигнал COIL_RTN напряжения поступает на вход измерительного резистора 3802 с четырьмя зажимами (4Т), подключенного к земле. Дифференциальное напряжение на измерительном резисторе 3802 с четырьмя зажимами масштабируется с помощью операционного усилителя 3806, который выдает измерительный сигнал COIL_CUR тока нагревателя, характеризующий ток через нагреватель 336. Измерительный сигнал COIL_CUR тока нагревателя выводится на контакт аналого-цифрового преобразователя контроллера 2105 для цифровой выборки и измерения тока через нагреватель 336 в контроллере 2105.
В приведенном в качестве примера варианте осуществления, показанном на Фиг. 35, измерительный резистор 3802 с четырьмя зажимами может быть использован для уменьшения погрешности измерения тока с использованием метода «измерения тока по Кельвину». В данном примере отделение пути измерения тока от пути измерения напряжения обеспечивает возможность уменьшения помехи на пути измерения напряжения.
Коэффициент усиления операционного усилителя 3806 может быть установлен для улучшения динамического диапазона измерения. В этом примере масштабирование Op-Amp 3806 может составлять приблизительно 0,577 В/А, и следовательно схема 21258 измерения тока нагревателя может измерять до приблизительно
.
Как более подробно показано на Фиг. 34, первый зажим измерительного резистора 3802 с четырьмя зажимами соединен с зажимом нагревателя 336 для приема выходного сигнала COIL_RTN напряжения. Второй зажим измерительного резистора 3802 с четырьмя зажимами подключен к земле. Третий зажим измерительного резистора 3802 с четырьмя зажимами подключен к схеме фильтра нижних частот (R/C фильтра), включающей в себя резистор 3804, конденсатор 3808 и резистор 3810. Выход схемы фильтра нижних частот подключен к положительному входу операционного усилителя 3806. Схема фильтра нижних частот обеспечивает возможность уменьшения неточности вследствие помех переключения, наводимых ШИМ-сигналами, подаваемыми для питания нагревателя 336, и она также может иметь одинаковую фазовую характеристику/групповую задержку для обоих из тока и напряжения.
Схема 21258 измерения тока нагревателя дополнительно включает в себя резисторы 3812 и 3814 и конденсатор 3816. Резисторы 3812 и 3814 и конденсатор 3816 подключены к четвертому зажиму измерительного резистора 3802 с четырьмя зажимами, отрицательному входу операционного усилителя 3806 и выходу операционного усилителя 3806 по схеме фильтра нижних частот, причем выход указанной схемы фильтра нижних частот соединен с отрицательным входом операционного усилителя 3806.
Операционный усилитель 3806 выводит дифференциальное напряжение в виде измерительного сигнала COIL_CUR тока нагревателя на контакт аналого-цифрового преобразователя контроллера 2105 для выборки и измерения тока через нагреватель 336 с помощью контроллера 2105.
Согласно по меньшей мере данному приведенному в качестве примера варианту осуществления, конфигурация схемы 21258 измерения тока нагревателя схожа с конфигурацией схемы 21252 измерения напряжения нагревателя, за исключением того, что схема фильтра нижних частот, включающая в себя резисторы 3804 и 3810 и конденсатор 3808, подключена к зажиму измерительного резистора 3802 с четырьмя зажимами, а схема фильтра нижних частот, включающая в себя резисторы 3812 и 3814 и конденсатор 3816, подключена к другому зажиму измерительного резистора 3802 с четырьмя зажимами.
Контроллер 2105 может усреднять множество отсчетов (например, напряжения) за временной промежуток (например, приблизительно 1 мс), соответствующий длительности импульса сигнала времени, используемого в никотиновом э-вейпинговом устройстве 500, и преобразуют среднее значение в математическое представление напряжения и тока на нагревателе 336 путем применения масштабного значения. Масштабное значение может быть определено на основе настроек коэффициента усиления, которые реализованы в соответствующих операционных усилителях и которые могут быть специфическими для аппаратных средств никотинового э-вейпингового устройства 500.
Контроллер 2105 может фильтровать преобразованные результаты измерения напряжения и тока с использованием, например, фильтра скользящего среднего с тремя отводами для ослабления помех измерения. Затем контроллер 2105 может использовать отфильтрованные измерения для расчета: сопротивления RHEATER нагревателя 336
мощности PHEATER подаваемой на нагреватель 336
тока блока питания
где
или т.п. Efficiency представляет собой коэффициент мощности Pin, подаваемой на нагреватель 336 при всех рабочих условиях. В одном примере Efficiency может составлять по меньше мере 85 процентов.
Согласно одному или более приведенным в качестве примера вариантам осуществления, настройки коэффициента усиления пассивных элементов схем, показанных на Фиг. 33 и/или 34, могут быть отрегулированы таким образом, чтобы согласовать диапазон выходного сигнала с диапазоном входного сигнала контроллера 2105.
На Фиг. 35 показана принципиальная схема, иллюстрирующая схему управления нагревательным узлом согласно некоторым приведенным в качестве примера вариантам осуществления. Схема управления нагревательным узлом, показанная на Фиг. 35, представляет собой пример схемы 2127 управления нагревательным узлом, показанной на Фиг. 29.
Со ссылкой на Фиг. 35, схема 2127А управления нагревательным узлом включает в себя зарядовый КМОП-насос U2, выполненный с возможностью подачи питающей мощности (например, питающей мощности приблизительно 7 В (7V_CP)) на одну или более интегральных схем (ИС) драйвера затвора для управления мощными полевыми транзисторами (схема управления питанием нагревателя, также называемая цепью или схемой возбуждения нагревательного узла, не показанная на Фиг. 35), которые подают питание на нагреватель 336 в узле 300 никотинового картриджа.
В приведенном в качестве примера варианте функционирования зарядовый насос U2 управляется (выборочно активируется или деактивируется) на основе сигнала COIL_SHDN отключения вейпинга (сигнала состояния питания устройства, также называемого сигналом включения вейпинга) от контроллера 2105. В примере, показанном на Фиг. 35, зарядовый насос U2 активируется в ответ на выдачу сигнала COIL_SHDN отключения вейпинга, имеющего низкий логический уровень, и деактивируется в ответ на выдачу сигнала COIL-SHDN отключения катушки, имеющего высокий логический уровень. После того, как питающая мощность 7V_CP стабилизировалась после активации зарядового насоса U2 (например, по истечении временного интервала успокоения), контроллер 2105 может активировать сигнал GATE_ON активации нагревателя для подачи мощности на схему управления питанием нагревателя и нагреватель 336.
Согласно по меньшей мере одному приведенному в качестве примера варианту осуществления, контроллер 2105 может выполнить операцию отключения вейпинга посредством выдачи (активации) сигнала COIL_SHDN отключения вейпинга, имеющего высокий логический уровень, для отключения всего питания нагревателя 336 до тех пор, пока сигнал COIL_SHDN отключения вейпинга не будет деактивирован (изменен до низкого логического уровня) контроллером 2105.
Контроллер 2105 может выдавать сигнал GATE_ON активации нагревателя (другой сигнал состояния питания устройства), имеющий высокий логический уровень, в ответ на обнаружение наличия условий для вейпинга в никотиновом э-вейпинговом устройстве 500. В данном приведенном в качестве примера варианте осуществления транзисторы (например, полевые транзисторы (field-effect transistors, FET)) Q5 и Q7A' активируются, когда сигнал GATE_ON активации нагревателя активирован контроллером 2105 до высокого логического уровня. Контроллер 2105 может выдавать сигнал GATE_ON активации нагревателя, имеющий низкий логический уровень, для отключения питания нагревателя 336, таким образом выполняя операцию отключения нагревателя.
Если имеет место событие отказа силового каскада, при котором транзисторы Q5 и Q7A' не реагируют на сигнал GATE_ON активации нагревателя, то контроллер 2105 может выполнить операцию отключения вейпинга посредством выдачи сигнала COIL_SHDN отключения вейпинга, имеющего высокий логический уровень, для отключения питания драйвера затвора, что, в свою очередь, отключает питание нагревателя 336.
В еще одном примере, если контроллеру 2105 не удается должным образом осуществить начальную загрузку, что приводит к неопределенному состоянию сигнала COIL_SHDN отключения вейпинга, то схема 2127А управления нагревательным узлом автоматически устанавливает сигнал COIL_SHDN отключения вейпинга на высоком логическом уровне, чтобы автоматически отключить питание нагревателя 336.
Если говорить более конкретно в отношении Фиг. 35, то конденсатор С9, зарядовый насос U2 и конденсатор С10 подключены по схеме удвоителя положительного напряжения. Конденсатор С9 включен между контактами С- и С+ зарядового насоса U2 и служит в качестве резервуара для зарядового насоса U2. Контакт VIN входного напряжения зарядового насоса U2 подключен к источнику ВАТТ напряжения в узле N3801, а конденсатор С10 включен между землей и контактом VOUT выходного напряжения зарядового насоса U2 в узле N3802. Конденсатор С10 обеспечивает фильтр и резервуар для выходного заряда зарядового насоса U2, что делает возможным обеспечение более стабильного выходного напряжения зарядового насоса U2.
Конденсатор С11 включен между узлом N3801 и землей для обеспечения фильтра и резервуара для входного напряжения, подаваемого на зарядовый насос U2.
Резистор R10 включен между источником положительного напряжения и контактом SHDN отключения. Резистор R10 служит в качестве повышающего резистора для обеспечения высокого уровня входного сигнала на контакте SHDN отключения, что приводит к отключению выходного сигнала (VOUT) зарядового насоса U2 и отключению питания нагревателя 336, когда сигнал COIL_SHDN отключения вейпинга находится в неопределенном состоянии.
Резистор R43 включен между землей и затвором транзистора Q7A' в узле N3804. Резистор R43 служит в качестве понижающего резистора для обеспечения того, чтобы транзистор Q7A' находился в состоянии высокого полного сопротивления (был заперт), что приводит к отключению питающей мощности 7V_CP и отключению питания нагревателя 336, когда сигнал GATE_ON активации нагревателя находится в неопределенном состоянии.
Резистор R41 включен между узлом N3802 и узлом N3803 между затвором транзистора Q5 и стоком транзистора Q7A'. Резистор R41 служит в качестве резистора понижения уровня для обеспечения более надежного запирания транзистора Q5.
Транзистор Q5 выполнен таким образом, что он выборочно изолирует питающую мощности 7V_CP от контакта VOUT зарядового насоса U2. Затвор транзистора Q5 подключен к узлу N3803, сток транзистора Q5 подключен к зажиму VOUT выходного напряжения зарядового насоса U2 в узле N3802, и исток транзистора Q5 служит в качестве выходного зажима для питающей мощности 7V_СР. Данная конфигурация обеспечивает возможность того, чтобы конденсатор СЮ быстрее достигал рабочего напряжения, благодаря изоляции нагрузки, и обеспечивает отказоустойчивость, поскольку оба из сигнала COIL_SHDN отключения вейпинга и сигнала GATE_ON активации нагревателя должны находиться в надлежащем состоянии для подачи питания на нагреватель 336.
Транзистор Q7A выполнен с возможностью управления работой транзистора Q5 на основе сигнала GATE_ON активации нагревателя. Например, когда сигнал GATE_ON активации нагревателя имеет высокий логический уровень (например, выше ~2 В), транзистор Q7A находится в состоянии с низким полным сопротивлением (отпертом состоянии), что приводит к заземлению затвора транзистора Q5 и, таким образом, к переходу транзистора Q5 в состояние с низким полным сопротивлением (отпертое состояние). В этом случае схема 2127А управления нагревательным узлом выдает питающую мощность 7V_CP на схему возбуждения нагревательного узла (не показана), таким образом обеспечивая возможность подачи мощности на нагреватель 336.
Если сигнал GATE_ON активации нагревателя имеет низкий логический уровень, то транзистор Q7A переходит в состояние с высоким полным сопротивлением (запертое состояние), что приводит к разрядке затвора транзистора Q5 через резистор R41 и таким образом переводит транзистор Q5 в состояние с высоким полным сопротивлением (запертое состояние). В этом случае питающая мощность 7V_CP не выдается, и питание схемы возбуждения нагревательного модуля (и нагревателя 336) отключается.
В примере, показанном на Фиг. 35, поскольку для транзистора Q5 требуется столь же высокое напряжение на затворе, что и на истоке (~7 В), чтобы он находился в состоянии с высоким полным сопротивлением (запертом состоянии, контроллер 2105 не управляет транзистором Q5 напрямую. Транзистор Q7A обеспечивает механизм для управления транзистором Q5 на основе более низкого напряжения от контроллера 2105.
На Фиг. 36 показана принципиальная схема, иллюстрирующая еще одну схему управления нагревательным узлом согласно приведенным в качестве примера вариантам осуществления. Схема управления нагревательным узлом, показанная на Фиг. 36, представляет собой еще один пример схемы 2127 управления нагревательным узлом, показанной на Фиг. 29.
Со ссылкой на Фиг. 36, схема 2127 В управления нагревательным узлом включает в себя схему 39020 преобразователя мощности (также называемую схемой повышающего преобразователя) и схему 39040 драйвера затвора. Схема 39020 преобразователя мощности выполнена с возможностью выдачи сигнала 9V_GATE напряжения (также называемого сигналом мощности или входным сигналом напряжения) для питания схемы 39040 драйвера затвора на основе сигнала COIL_VGATE_PWM включения вейпинга (также называемого сигналом отключения вейпинга). Схема 39020 преобразователя мощности может быть программно-определяемой, причем сигнал COIL_VGATE_PWM включения вейпинга используется для регулирования выходного сигнала 9V_GATE.
Схема 39040 драйвера затвора использует входной сигнал 9V_GATE напряжения от схемы 39020 преобразователя мощности для приведения в действие схемы 3906 возбуждения нагревательного узла.
В приведенном в качестве примера варианте осуществления, показанном на Фиг. 36, схема 39020 преобразователя мощности генерирует входной сигнал 9V_GATE напряжения только в том случае, если подтвержден (присутствует) сигнал COIL_VGATE_PWM включения вейпинга. Контроллер 2105 может отключить шину 9 В для отключения питания схемы 39040 драйвера затвора путем отмены подтверждения (прекращения или завершения) сигнала COIL_VGATE_PWM включения вейпинга. Аналогично сигналу COIL_SHDN отключения вейпинга в приведенном в качестве примера варианте осуществления, показанном на Фиг. 35, сигнал COIL_VGATE_PWM включения вейпинга может служить в качестве сигнала состояния питания устройства для выполнения операции отключения вейпинга в никотиновом э-вейпинговом устройстве 500. В данном примере контроллер 2105 может выполнять операцию отключения вейпинга посредством отмены подтверждения сигнала COIL_VGATE_PWM включения вейпинга, таким образом отключая все питание схемы 39040 драйвера затвора, схемы 3906 возбуждения нагревательного узла и нагревателя 336. Затем контроллер 2105 может затем включить вейпинг в никотиновом э-вейпинговом устройстве 500 посредством повторного подтверждения сигнала COIL_VGATE_PWM включения вейпинга, подаваемого на схему 39020 преобразователя мощности.
Аналогично сигналу GATE_ON активации нагревателя по Фиг. 35, контроллер 2105 может выдавать первый сигнал GATE ENB включения нагревателя, имеющий высокий логический уровень, для включения питания схемы 3906 возбуждения нагревательного узла и нагревателя 336 в ответ на обнаружение условий для вейпинга в никотиновом э-вейпинговом устройстве 500. Контроллер 2105 может выдавать первый сигнал GATE ENB включения нагревателя, имеющий низкий логический уровень, для отключения питания схемы 3906 возбуждения нагревательного узла и нагревателя 336, таким образом выполняя операцию отключения нагревателя.
Если рассмотреть более подробно схему 39020 преобразователя мощности по Фиг. 36, то между источником ВАТТ напряжения и землей включен конденсатор С36. Конденсатор С36 служит в качестве резервуара для схемы 39020 преобразователя мощности.
Первый зажим индуктора L1006 подключен к узлу Nodel между источником ВАТТ напряжения и конденсатором С36. Индуктор L1006 служит в качестве основного накопительного элемента схемы 39020 преобразователя мощности.
Второй зажим индуктора L1006, сток транзистора (например, МОП-транзистора, работающего в режиме обогащения) Q1009 и первый зажим конденсатора С1056 соединены в узле Node2. Исток транзистора Q1009 подключен к земле, а затвор транзистора Q1009 выполнен с возможностью приема сигнала COIL_VGATE_PWM включения вейпинга от контроллера 2105.
В примере, показанном на Фиг. 36, транзистор Q1009 служит в качестве основного переключающего элемента схемы 39020 преобразователя мощности.
Резистор R29 включен между затвором транзистора Q1009 и землей, чтобы действовать как резистор понижения уровня для обеспечения более надежного запирания транзистора Q1009 и предотвращения работы нагревателя 336, когда сигнал COIL_VGATE_PWM включения вейпинга находится в неопределенном состоянии.
Второй зажим конденсатора С1056 соединен с катодом стабилитрона D1012 и анодом стабилитрона D1013 в узле Node3. Анод стабилитрона D1012 подключен к заземлению.
Катод стабилитрона D1013 соединен с зажимом конденсатора С35 и входом схемы делителя напряжения, включающей в себя резисторы R1087 и R1088 в узле Node4. Другой зажим конденсатора С35 подключен к земле. Напряжение на узле Node4 также представляет собой выходное напряжение 9V_GATE, выводимое из схемы 39020 преобразователя мощности.
Резистор R1089 подключен к выходу цепи делителя напряжения в узле Node5.
В приведенном в качестве примера варианте функционирования, когда сигнал COIL_VGATE_PWM включения вейпинга подтвержден имеет высокий логический уровень, транзистор Q1009 переключается в состояние с низким полным сопротивлением (отпертое состояние), таким образом обеспечивая возможность протекания тока от источника ВАТТ напряжения и конденсатора С36 на землю через индуктор L1006 и транзистор Q1009. Это приводит к накоплению энергии в индукторе L1006, причем ток линейно увеличивается с течением времени.
Когда сигнал COIL_VGATE_PWM включения вейпинга имеет низкий логический уровень, транзистор Q1009 переключается в состояние с высоким полным сопротивлением (запертое состояние). В этом случае индуктор L1006 поддерживает протекание тока (с линейным затуханием), и напряжение на узле Node2 повышается.
Рабочий цикл сигнала COIL_VGATE_PWM включения вейпинга определяет величину повышения напряжения для заданной нагрузки. Соответственно, управление сигналом COIL_VGATE_PWM включения вейпинга осуществляется контроллером 2105 в замкнутом контуре с использованием сигнала COIL_VGATE_FB обратной связи, выдаваемого схемой делителя напряжения в узле NodeS в качестве обратной связи. Переключение, описанное выше, происходит со сравнительно высокой частотой (например, приблизительно 2 МГц, однако могут быть использованы другие частоты, в зависимости от требуемых параметров и номиналов элементов).
По-прежнему со ссылкой на схему 39020 преобразователя мощности по Фиг. 36, конденсатор С1056 представляет собой конденсатор связи по переменному току, который обеспечивает блокировку постоянного тока для сброса уровня постоянного тока. Конденсатор С1056 блокирует протекание тока от источника ВАТТ напряжения через индуктор L1006 и диод D1013 к схеме 39040 драйвера затвора, когда сигнал COIL_VGATE_PWM включения вейпинга имеет низкий уровень, чтобы сэкономить ресурс батареи (например, когда никотиновое э-вейпинговое устройство 500 находится в режиме ожидания). Емкость конденсатора С1056 может быть выбрана таким образом, чтобы обеспечить путь со сравнительно низким полным сопротивлением на частоте переключения.
Стабилитрон D1012 устанавливает уровень земли сигнала переключения. Поскольку конденсатор С1056 сбрасывает уровень постоянного тока, напряжение на узле Node3 обычно может быть биполярным. В одном примере стабилитрон D1012 может ограничивать отрицательный полупериод сигнала уровнем, находящемся на приблизительно 0,3 В ниже уровня земли.
Конденсатор С35 служит в качестве выходного резервуара для схемы 39020 преобразователя мощности. Стабилитрон D1013 блокирует протекание тока от конденсатора С35 через конденсатор С1056 и транзистор Q1009, когда транзистор Q1009 отперт.
Поскольку затухающий ток от индуктора L1006 создает повышение напряжения в узле Node4 между стабилитроном D1013 и конденсатором С35, ток втекает в конденсатор С35. Конденсатор С35 поддерживает напряжение 9V_GATE во время сохранения энергии в индукторе L1006.
Схема делителя напряжения, включающая в себя резисторы R1087 и R1088, снижает напряжение до уровня, приемлемого для измерения, в аналого-цифровом преобразователе в контроллере 2105. Этот сигнал пониженного напряжения выдается в качестве сигнала COIL VGATE FB обратной связи.
В схеме, показанной на Фиг. 36, напряжение сигнала COIL_VGATE_FB обратной связи масштабируется приблизительно в 0,25 раза, и, следовательно, выходное напряжение 9 В снижается до приблизительно 2,25 В для ввода в аналого-цифровой преобразователь в контроллере 2105.
Резистор R1089 обеспечивает ограничение тока при отказе вследствие перенапряжения на выходе схемы 39020 преобразователя мощности (например, в узле Node4) для защиты аналого-цифрового преобразователя в контроллере 2105.
Сигнал выходного напряжения в 9 В 9V_GATE выводится из схемы 39020 преобразователя шины в схему 39040 запускающего устройства затвора для питания схемы 39040 запускающего устройства затвора.
Рассмотрим теперь более подробно схему 39040 драйвера затвора: схема 39040 драйвера затвора включает в себя, помимо всего прочего, интегральный драйвер U2003 затвора, выполненный с возможностью преобразования одного или более слаботочных сигналов от контроллера 2105 в сильноточные сигналы для управления переключением транзисторов (например, полевых МОП-транзисторов) схемы 3906 возбуждения нагревательного узла. Интегральный драйвер U2003 затвора также выполнен с возможностью преобразования уровней напряжения от контроллера 2105 в уровни напряжения, необходимые для транзисторов схемы 3906 возбуждения нагревательного узла. В приведенном в качестве примера варианте осуществления, показанном на Фиг. 36, интегральный драйвер U2003 затвора представляет собой полумостовой драйвер. Однако приведенные в качестве примера варианты осуществления не должны ограничиваться данным примером.
Более конкретно, выходное напряжение 9 В от схемы 39020 преобразователя мощности вводится в схему 39040 драйвера затвора через схему фильтра, включающую в себя резистор R2012 и конденсатор С2009. Схема фильтра, включающая в себя резистор R2012 и конденсатор С2009, подключена к контакту VCC (контакт 4) интегрального драйвера U2003 затвора и аноду стабилитрона S2002 в узле Node6. Второй зажим конденсатора С2009 подключен к земле. Анод стабилитрона D2002 соединен с первым зажимом конденсатора С2007 и повышающим контактом BST (контактом 1) интегрального драйвера U2003 затвора в узле Node7. Второй зажим конденсатора С2007 подключен к контакту SWN узла переключения (контакт 7) интегрального драйвера U2003 затвора и схемы 3906 возбуждения нагревательного узла (например, между двумя полевыми МОП-транзисторами) в узле Node8. В приведенном в качестве примера варианте осуществления, показанном на Фиг. 36, стабилитрон D2002 и конденсатор С2007 образуют часть схемы накачки заряда с компенсационной обратной связью, включенной между контактом VCC входного напряжения и повышающим контактом BST интегрального драйвера U2003 затвора. Поскольку конденсатор С2007 соединен с выводом имеющего уровень 9 В сигнала 9V_GATE входного напряжения от схемы 39020 преобразователя мощности, конденсатор С2007 заряжается до напряжения, по существу равного уровню сигнала 9V_GATE напряжения, через диод D2002.
По-прежнему со ссылкой на Фиг. 36, контакт DRVH драйвера затвора со стороны высокого уровня (контакт 8), контакт DRVL драйвера затвора со стороны низкого уровня (контакт 5) и контакт ЕР (контакт 9) интегрального драйвера U2003 затвора также подключены к схеме 3906 возбуждения нагревательного узла.
Резистор R2013 и конденсатор С2010 образуют схему фильтра, подключенную ко входному контакту IN (контакт 2) интегрального драйвера U2003 затвора. Схема фильтра выполнена с возможностью исключения высокочастотных помех из второго сигнала COIL Z включения нагревателя, подаваемого на указанный входной контакт. Второй сигнал COIL Z включения нагревателя может представлять собой ШИМ-сигнал от контроллера 2105.
Резистор R2014 подключен к схеме фильтра и входному контакту IN в узле Node9. Резистор R2014 используется в качестве резистора понижения уровня, так что если второй сигнал COIL Z включения нагревателя является плавающим (или неопределенным), то входной контакт IN интегрального драйвера U2003 затвора удерживается на низком логическом уровне для предотвращения активации схемы 3906 возбуждения нагревательного узла и нагревателя 336.
Первый сигнал GATE ENB включения нагревателя от контроллера 2105 подается на контакт OD (контакт 3) интегрального драйвера U2003 затвора. Резистор R2016 подключен к контакту OD интегрального драйвера U2003 затвора в качестве резистора понижения уровня, так что если первый сигнал GATE ENB включения нагревателя от контроллера 2105 является плавающим (или неопределенным), то контакт OD интегрального драйвера U2003 затвора удерживается на низком логическом уровне для предотвращения активации схемы 3906 возбуждения нагревательного узла и нагревателя 336.
В приведенном в качестве примера варианте осуществления, показанном на Фиг. 36, схема 3906 возбуждения нагревательного узла включает в себя транзисторную (например, на полевых МОП-транзисторах) схему, включающую в себя транзисторы (например, полевые МОП-транзисторы) 39062 и 39064, включенные последовательно между источником ВАТТ напряжения и землей. Затвор транзистора 39064 соединен с контактом DRVL (контактом 5) драйвера затвора со стороны низкого напряжения интегрального драйвера U2003 затвора, сток транзистора 39064 соединен с контактом SWN переключающего узла (контактом 7) интегрального драйвера U2003 затвора в узле Node8, и исток транзистора 39064 соединен с землей GND.
Если выходной сигнал управления затвором со стороны низкого напряжения от контакта DRVL драйвера затвора со стороны низкого напряжения имеет высокий уровень, то транзистор 39064 находится в состоянии с низким полным сопротивлением (отпертом состоянии), соединяя таким образом узел Node8 с землей.
Как упомянуто выше, поскольку конденсатор С2007 подключен к входному сигналу 9V_GATE напряжения, имеющему уровень 9 В, от схемы 39020 преобразователя мощности, конденсатор С2007 заряжается до напряжения, равного или по существу равного уровню входного сигнала 9V_GATE напряжения, имеющего уровень 9 В, через диод D2002.
Если выходной сигнал управления затвором со стороны низкого напряжения от контакта DRVL драйвера затвора со стороны низкого напряжения имеет низкий уровень, то транзистор 39064 переключается в состояние с высоким полным сопротивлением (запертое состояние), и контакт DRVH (контакт 8) драйвера затвора со стороны высокого напряжения внутренне подключается к повышающему контакту BST внутри интегрального драйвера U2003 затвора. В результате транзистор 39062 находится в состоянии с низким полным сопротивлением (запертом состоянии), таким образом подключая переключающий узел SWN к источнику ВАТТ напряжения, чтобы повысить напряжение переключающего узла SWN (узла 8) до напряжения источника ВАТТ напряжения.
В этом случае узел Node7 повышается до повышающего напряжения V(BST) « V(9V_GATE)+V(ВАТТ), что позволяет напряжению затвор-исток транзистора 39062 быть таким же или по существу таким же, как напряжение сигнала входного напряжения в 9 В 9V_GATE (например, V (9V_GATE)) вне зависимости (или независимо) от напряжения от источника напряжения ВАТТ. В результате переключающий узел SWN (узел 8) обеспечивает переключаемый сигнал высокого тока, который может быть использован для генерирования выходного напряжения, подаваемого на нагреватель 336, которое является по существу независимым от выходного напряжения батарейного источника ВАТТ напряжения.
В настоящем документе были раскрыты приведенные в качестве примера варианты осуществления, но следует понимать, что возможны и другие варианты. Такие варианты не должны считаться отступлением от объема настоящего изобретения, и подразумевается, что все такие модификации, которые будут очевидны специалистам в данной области техники, должны быть включены в объем нижеследующей формулы изобретения.
| название | год | авторы | номер документа |
|---|---|---|---|
| УСТРОЙСТВО НИКОТИНОВОГО ЭЛЕКТРОННОГО ВЕЙПИНГА С ОБНАРУЖЕНИЕМ СУХОСТИ И АВТОМАТИЧЕСКИМ ОТКЛЮЧЕНИЕМ (ВАРИАНТЫ) И СПОСОБ УПРАВЛЕНИЯ ЕГО РАБОТОЙ (ВАРИАНТЫ) | 2021 |
|
RU2839838C1 |
| ЭЛЕКТРОННОЕ ВЕЙПИНГОВОЕ УСТРОЙСТВО И КАРТРИДЖ ДЛЯ ЭЛЕКТРОННОГО ВЕЙПИНГОВОГО УСТРОЙСТВА | 2017 |
|
RU2728130C2 |
| ЭЛЕКТРОННОЕ ВЕЙПИНГОВОЕ УСТРОЙСТВО, БАТАРЕЙНАЯ СЕКЦИЯ И ЗАРЯДНОЕ УСТРОЙСТВО | 2017 |
|
RU2752639C2 |
| ЭЛЕКТРОННОЕ ВЕЙПИНГОВОЕ УСТРОЙСТВО, ИСПОЛЬЗУЮЩЕЕ СТРУЙНЫЙ РАСПЫЛИТЕЛЬНЫЙ КАРТРИДЖ, И СПОСОБ УПРАВЛЕНИЯ ЭЛЕКТРОННЫМ ВЕЙПИНГОВЫМ УСТРОЙСТВОМ | 2018 |
|
RU2773128C2 |
| КОНЦЕВОЕ УСТРОЙСТВО ДЛЯ ЭЛЕКТРОННОГО ВЕЙПИНГОВОГО УСТРОЙСТВА И ЭЛЕКТРОННОЕ ВЕЙПИНГОВОЕ УСТРОЙСТВО, СОДЕРЖАЩЕЕ УКАЗАННОЕ КОНЦЕВОЕ УСТРОЙСТВО | 2018 |
|
RU2775400C2 |
| КАРТРИДЖ ЭЛЕКТРОННОГО ВЕЙПИНГОВОГО УСТРОЙСТВА | 2021 |
|
RU2833234C2 |
| ЭЛЕКТРОННОЕ ВЕЙПИНГОВОЕ УСТРОЙСТВО И СОЕДИНИТЕЛЬНЫЙ УЗЕЛ | 2017 |
|
RU2761034C2 |
| ГНУТЫЙ НАГРЕВАТЕЛЬ ДЛЯ ЭЛЕКТРОННОГО ВЕЙПИНГОВОГО УСТРОЙСТВА | 2018 |
|
RU2779335C2 |
| ВЕЙПИНГОВОЕ УСТРОЙСТВО СО ВСТАВКОЙ (ВАРИАНТЫ) | 2020 |
|
RU2812305C2 |
| ЭЛЕКТРОННОЕ ВЕЙПИНГОВОЕ УСТРОЙСТВО, КАРТРИДЖ ДЛЯ ЭЛЕКТРОННОГО ВЕЙПИНГОВОГО УСТРОЙСТВА И СПОСОБ КОНФИГУРИРОВАНИЯ ЭЛЕКТРОННОГО ВЕЙПИНГОВОГО УСТРОЙСТВА | 2017 |
|
RU2814991C2 |
Группа изобретений относится к табачной промышленности, в частности к системам, имитирующим процесс табакокурения. Никотиновое электронное вейпинговое устройство содержит узел устройства, выполненный с возможностью взаимодействия с узлом никотинового картриджа. Узел устройства включает в себя контроллер, выполненный с возможностью оценки количества никотинового предиспарительного состава, испаренного за время акта затяжки, на основе параметра испарения никотинового предиспарительного состава, полученного из памяти, и общего количества мощности, поданной на нагреватель за время акта затяжки. Контроллер выполнен с возможностью определения обновленного общего количества испаренного никотинового предиспарительного состава на основе общего количества никотинового предиспарительного состава, сохраненного в памяти, и количества никотинового предиспарительного состава, испаренного за время акта затяжки. Контроллер выполнен с возможностью определения того, что обновленное общее количество никотинового предиспарительного состава больше по меньшей мере одного порогового значения уровня никотинового предиспарительного состава или равно ему. Контроллер выполнен с возможностью управления никотиновым электронным вейпинговым устройством для вывода указания на текущий уровень никотинового предиспарительного состава в ответ на определение того, что обновленное общее количество никотинового предиспарительного состава больше указанного по меньшей мере одного порогового значения уровня никотинового предиспарительного состава или равно ему. По второму варианту никотинового электронного вейпингового устройства контроллер выполнен с возможностью оценки количества никотинового предиспарительного состава, вытянутого за время акта затяжки, на основе параметра испарения никотинового предиспарительного состава и общего количества мощности, поданной на нагреватель за время акта затяжки. Заявлены варианты способов управления никотиновым электронным вейпинговым устройством. Достигается технический результат – обеспечение индикации израсходования никотинового предиспарительного состава в узле никотинового картриджа. 4 н. и 12 з.п. ф-лы, 36 ил.
1. Никотиновое электронное вейпинговое устройство, содержащее узел устройства, выполненный с возможностью взаимодействия с узлом никотинового картриджа, причем узел устройства включает в себя контроллер, выполненный с возможностью:
оценки количества никотинового предиспарительного состава, испаренного за время акта затяжки, на основе параметра испарения никотинового предиспарительного состава, полученного из памяти, и общего количества мощности, поданной на нагреватель за время акта затяжки,
определения обновленного общего количества испаренного никотинового предиспарительного состава на основе общего количества никотинового предиспарительного состава, сохраненного в памяти, и количества никотинового предиспарительного состава, испаренного за время акта затяжки,
определения того, что обновленное общее количество никотинового предиспарительного состава больше по меньшей мере одного порогового значения уровня никотинового предиспарительного состава или равно ему, и
управления никотиновым электронным вейпинговым устройством для вывода указания на текущий уровень никотинового предиспарительного состава в ответ на определение того, что обновленное общее количество никотинового предиспарительного состава больше указанного по меньшей мере одного порогового значения уровня никотинового предиспарительного состава или равно ему.
2. Устройство по п. 1, в котором указанное по меньшей мере одно пороговое значение уровня никотинового предиспарительного состава включает в себя пороговое значение исчерпания никотинового предиспарительного состава; и
контроллер выполнен с возможностью управления никотиновым электронным вейпинговым устройством для вывода указания на израсходование никотинового предиспарительного состава в ответ на определение того, что обновленное общее количество никотинового предиспарительного состава больше порогового значения исчерпания никотинового предиспарительного состава или равно ему.
3. Устройство по п. 2, в котором контроллер выполнен с возможностью установки флага исчерпания в памяти в ответ на определение того, что обновленное общее количество испаренного никотинового предиспарительного состава больше порогового значения исчерпания никотинового предиспарительного состава или равно ему.
4. Устройство по п. 3, в котором установка флага исчерпания предотвращает дальнейшее обновление обновленного общего количества испаренного никотинового предиспарительного состава.
5. Устройство по пп. 2, 3 или 4, в котором контроллер выполнен с возможностью отключения вейпинга в никотиновом электронном вейпинговом устройстве в ответ на определение того, что обновленное общее количество испаренного никотинового предиспарительного состава больше порогового значения исчерпания никотинового предиспарительного состава или равно ему.
6. Устройство по любому из предшествующих пунктов, в котором память сохраняет флаг исчерпания, указывающий на то, израсходован ли никотиновый предиспарительный состав; и
контроллер дополнительно выполнен с возможностью:
получения флага исчерпания из памяти,
определения израсходования никотинового предиспарительного
состава на основе значения флага исчерпания и
отключения вейпинга в никотиновом электронном вейпинговом устройстве в ответ на определение израсходования никотинового предиспарительного состава.
7. Устройство по любому из предшествующих пунктов, в котором указанное по меньшей мере одно пороговое значение уровня никотинового предиспарительного состава включает в себя пороговое значение низкого уровня никотинового предиспарительного состава; и
контроллер выполнен с возможностью управления никотиновым электронным вейпинговым устройством для вывода указания на низкий уровень никотинового предиспарительного состава в ответ на определение того, что обновленное общее количество никотинового предиспарительного состава больше порогового значения низкого уровня никотинового предиспарительного состава или равно ему.
8. Никотиновое электронное вейпинговое устройство, содержащее узел устройства, выполненный с возможностью взаимодействия с узлом никотинового картриджа, причем узел устройства включает в себя контроллер, выполненный с возможностью:
оценки количества никотинового предиспарительного состава, вытянутого за время акта затяжки, на основе параметра испарения никотинового предиспарительного состава и общего количества мощности, поданной на нагреватель за время акта затяжки,
определения обновленного общего количества вытянутого никотинового предиспарительного состава на основе сохраненного в памяти общего количества никотинового предиспарительного состава и количества никотинового предиспарительного состава, вытянутого за время акта затяжки,
определения того, что обновленное общее количество вытянутого никотинового предиспарительного состава больше по меньшей мере одного порогового значения уровня никотинового предиспарительного состава или равно ему, и
управления никотиновым электронным вейпинговым устройством для вывода указания на текущий уровень никотинового предиспарительного состава в ответ на определение того, что обновленное общее количество вытянутого никотинового предиспарительного состава больше указанного по меньшей мере одного порогового значения уровня никотинового предиспарительного состава или равно ему.
9. Устройство по п. 8, в котором указанное по меньшей мере одно пороговое значение уровня никотинового предиспарительного состава включает в себя пороговое значение исчерпания никотинового предиспарительного состава; и
контроллер выполнен с возможностью управления никотиновым электронным вейпинговым устройством для вывода указания на израсходование никотинового предиспарительного состава в ответ на определение того, что обновленное общее количество вытянутого никотинового предиспарительного состава больше порогового значения исчерпания никотинового предиспарительного состава или равно ему.
10. Устройство по п. 9, в котором контроллер выполнен с возможностью установки флага исчерпания в памяти в ответ на определение того, что обновленное общее количество вытянутого никотинового предиспарительного состава больше порогового значения исчерпания никотинового предиспарительного состава или равно ему.
11. Устройство по п. 10, в котором установка флага исчерпания предотвращает любые дальнейшие обновления обновленного общего количества вытянутого никотинового предиспарительного состава.
12. Устройство по пп. 9, 10 или 11, в котором контроллер выполнен с возможностью отключения вейпинга в никотиновом электронном вейпинговом устройстве в ответ на определение того, что обновленное общее количество вытянутого никотинового предиспарительного состава больше порогового значения исчерпания никотинового предиспарительного состава или равно ему.
13. Устройство по любому из пп. 8-12, в котором
память сохраняет флаг исчерпания, указывающий на израсходование никотинового предиспарительного состава; и
контроллер дополнительно выполнен с возможностью:
получения флага исчерпания из памяти,
определения израсходования никотинового предиспарительного состава на основе значения флага исчерпания, и
отключения вейпинга в никотиновом электронном вейпинговом устройстве в ответ на определение израсходования никотинового предиспарительного состава.
14. Устройство по любому из пп. 8-13, в котором по меньшей мере одно пороговое значение уровня никотинового предиспарительного состава включает пороговое значение низкого уровня никотинового предиспарительного состава; и
контроллер выполнен с возможностью управления никотиновым электронным вейпинговым устройством для вывода указания на низкий уровень никотинового предиспарительного состава в ответ на определение того, что обновленное общее количество вытянутого никотинового предиспарительного состава больше порогового значения низкого уровня никотинового предиспарительного состава или равно ему.
15. Способ управления никотиновым электронным вейпинговым устройством, включающий:
оценку количества никотинового предиспарительного состава, испаренного нагревателем за время акта затяжки, на основе параметра испарения никотинового предиспарительного состава и общего количества мощности, поданной на нагреватель за время акта затяжки;
определение обновленного общего количества никотинового предиспарительного состава на основе сохраненного в памяти общего количества никотинового предиспарительного состава и количества никотинового предиспарительного состава, испаренного за время акта затяжки;
определение того, что обновленное общее количество испаренного никотинового предиспарительного состава больше по меньшей мере одного порогового значения уровня никотинового предиспарительного состава или равно ему; и
вывод указания на текущий уровень никотинового предиспарительного состава в ответ на определение того, что обновленное общее количество никотинового предиспарительного состава больше указанного по меньшей мере одного порогового значения уровня никотинового предиспарительного состава или равно ему.
16. Способ управления никотиновым электронным вейпинговым устройством, включающий:
оценку количества никотинового предиспарительного состава, вытянутого за время акта затяжки, на основе параметра испарения никотинового предиспарительного состава и общего количества мощности, поданной на нагреватель за время акта затяжки;
определение обновленного общего количества вытянутого никотинового предиспарительного состава на основе сохраненного в памяти общего количества вытянутого никотинового предиспарительного состава и количества никотинового предиспарительного состава, вытянутого за время акта затяжки;
определение того, что обновленное общее количество вытянутого никотинового предиспарительного состава больше по меньшей мере одного порогового значения уровня никотинового предиспарительного состава или равно ему; и
вывод указания на текущий уровень никотинового предиспарительного состава в ответ на определение того, что обновленное общее количество вытянутого никотинового предиспарительного состава больше указанного по меньшей мере одного порогового значения уровня никотинового предиспарительного состава.
| ПЕРСОНАЛЬНЫЙ ПАРОГЕНЕРАТОР ДЛЯ ЭЛЕКТРОННОЙ СИГАРЕТЫ | 2015 |
|
RU2707893C2 |
| НЕБУЛАЙЗЕР, БЛОК УПРАВЛЕНИЯ ДЛЯ УПРАВЛЕНИЯ ИМ И СПОСОБ УПРАВЛЕНИЯ НЕБУЛАЙЗЕРОМ | 2011 |
|
RU2570613C2 |
| УПРАВЛЯЮЩИЙ КОРПУС ДЛЯ ЭЛЕКТРОННОГО КУРИТЕЛЬНОГО ИЗДЕЛИЯ | 2015 |
|
RU2685836C2 |
| ГЕНЕРИРУЮЩАЯ АЭРОЗОЛЬ СИСТЕМА С ФУНКЦИЕЙ ОПРЕДЕЛЕНИЯ УРОВНЯ ЖИДКОСТИ И СПОСОБ ОПРЕДЕЛЕНИЯ УРОВНЯ ЖИДКОСТИ В ГЕНЕРИРУЮЩЕЙ АЭРОЗОЛЬ СИСТЕМЕ | 2017 |
|
RU2719243C2 |
| Устройство для закрепления лыж на раме мотоциклов и велосипедов взамен переднего колеса | 1924 |
|
SU2015A1 |
| Автомобиль-сани, движущиеся на полозьях посредством устанавливающихся по высоте колес с шинами | 1924 |
|
SU2017A1 |
| Автомобиль-сани, движущиеся на полозьях посредством устанавливающихся по высоте колес с шинами | 1924 |
|
SU2017A1 |
