УСТРОЙСТВО, ГЕНЕРИРУЮЩЕЕ АЭРОЗОЛЬ, СОДЕРЖАЩЕЕ ЭЛЕМЕНТ В ВИДЕ КРЫШКИ С ПОЛОСТЬЮ Российский патент 2025 года по МПК A24F40/40

Настоящее изобретение относится к устройству, генерирующему аэрозоль, содержащему элемент в виде крышки. Настоящее изобретение также относится к способу открытия и закрытия отверстия устройства, генерирующего аэрозоль, и способу сборки элемента в виде крышки на корпусе устройства, генерирующего аэрозоль.

Один тип системы, генерирующей аэрозоль, представляет собой электрическую курительную систему. Известные удерживаемые рукой электрические курительные системы обычно содержат устройство, генерирующее аэрозоль, содержащее батарею, управляющую электронику и электрический нагреватель для нагрева изделия, генерирующего аэрозоль, выполненного специально для использования с устройством, генерирующим аэрозоль. В некоторых примерах изделие, генерирующее аэрозоль, содержит субстрат, образующий аэрозоль, такой как табачный стержень или табачный штранг, и нагреватель, содержащийся внутри устройства, генерирующего аэрозоль, вставлен в субстрат, образующий аэрозоль, или расположен вокруг него, когда изделие, генерирующее аэрозоль, вставлено в устройство, генерирующее аэрозоль. В альтернативной электрической курительной системе изделие, генерирующее аэрозоль, может содержать капсулу, содержащую субстрат, образующий аэрозоль, такой как рассыпной табак.

В известных электрических курительных системах изделие, генерирующее аэрозоль, может быть размещено внутри камеры нагревателя в устройстве, генерирующем аэрозоль. Некоторые устройства, генерирующие аэрозоль, могут содержать элемент в виде скользящей крышки, которую пользователь может плавно перемещать поверх отверстия камеры нагревателя, когда устройство, генерирующее аэрозоль, не используется. Однако, если элемент в виде скользящей крышки случайно открывается, когда устройство, генерирующее аэрозоль, не используется, грязь или посторонние предметы могут загрязнять камеру нагревателя и могут повредить нагреватель.

Согласно первому аспекту настоящего изобретения, предоставлено устройство, генерирующее аэрозоль, которое содержит корпус, содержащий отверстие, выполненное с возможностью размещения изделия, генерирующего аэрозоль, элемент в виде крышки, выполненный с возможностью перемещения относительно корпуса между закрытым положением и открытым положением, при этом в закрытом положении элемент в виде крышки по меньшей мере частично закрывает отверстие, и при этом в открытом положении отверстие по меньшей мере частично открыто. Предпочтительно в закрытом положении отверстие полностью закрыто элементом в виде крышки. Предпочтительно в открытом положении отверстие полностью открыто. Элемент в виде крышки образует полость элемента в виде крышки, и направляющий элемент выступает из корпуса и размещается в полости элемента в виде крышки. В частности, направляющий элемент частично располагается в полости элемента в виде крышки. Направляющий элемент предпочтительно входит в зацепление с внутренней поверхностью полости элемента в виде крышки. Полость элемента в виде крышки предпочтительно открыта только на стороне элемента в виде крышки, обращенной к корпусу. Элемент в виде крышки может сделать возможным компактный механизм скользящего перемещения для открытия и закрытия отверстия. В частности, направляющий элемент не является видимым для потребителя или открытым для повреждения или загрязнения.

Элемент в виде крышки может быть приспособлен для перемещения между закрытым положением и открытым положением по первому пути. Первый путь может проходить в поперечном направлении или иметь по меньшей мере компонент в поперечном направлении устройства, генерирующего аэрозоль. Первый путь может являться прямолинейным или криволинейным. Поперечное направление может являться перпендикулярным или иметь компонент, перпендикулярный продольному направлению устройства, генерирующего аэрозоль. Продольное направление может представлять собой главное направление протяженности устройства, генерирующего аэрозоль, а именно, направление, в котором устройство, генерирующее аэрозоль, имеет свою наибольшую длину. В вертикальной ориентации устройства, генерирующего аэрозоль, продольное направление представляет собой направление высоты, а поперечное направление может представлять собой горизонтальное направление. Поперечное направление может быть перпендикулярным направлению ширины устройства, генерирующего аэрозоль. Любые последующие указания в отношении «верхнего» и «нижнего» относятся к продольному направлению, которое представляет собой направление высоты.

Изделие, генерирующее аэрозоль, можно вставить через отверстие устройства, генерирующего аэрозоль, в продольном направлении таким образом, чтобы изделие, генерирующее аэрозоль, по меньшей мере частично располагалось в нагревательной камере. Когда изделие, генерирующее аэрозоль, примыкает к ограничительному элементу или торцевой поверхности нагревательной камеры, часть мундштучного конца изделия, генерирующего аэрозоль, может выступать из нагревательной камеры в продольном направлении.

Направляющий элемент может быть приспособлен прилагать усилие с поджимом вниз в отношении корпуса на элементе в виде крышки, по меньшей мере когда элемент в виде крышки находится в закрытом положении. Это дает возможность подтянуть элемент в виде крышки к корпусу. Можно свести к минимуму допуски на зазор между элементом в виде крышки и корпусом. Можно уменьшить или предотвратить втягивание пыли и других загрязнений между элементом в виде крышки и корпусом.

Элемент в виде крышки может содержать уплотнительный элемент, который находится в контакте с корпусом и проходит вокруг отверстия, когда элемент в виде крышки расположен в закрытом положении. В частности, уплотнительный элемент может быть предусмотрен в углублении для уплотнения или на нижней поверхности элемента в виде крышки, обращенной к корпусу. Верхняя поверхность корпуса, находящаяся в контакте с уплотнительным элементом, предпочтительно по меньшей мере частично дополняет нижнюю поверхность элемента в виде крышки и является предпочтительно по существу плоской. Усилие, прикладываемое направляющим элементом в отношении элемента в виде крышки в направлении корпуса, может улучшать эффективность уплотнения.

Направляющий элемент может быть упруго смещен в направлении к корпусу. Предпочтительно эластичное смещение обеспечивается упругим элементом, который может являться частью направляющего элемента или входить с ним в зацепление. Направляющий элемент может подтягиваться упругим элементом вниз в продольном направлении.

Направляющий элемент может подтягиваться упругим элементом вниз в продольном направлении. Альтернативно или дополнительно, направляющий элемент может подталкиваться вниз в продольном направлении в дополнение к подтягиванию или вместо него. Упругий элемент может действовать вниз в отношении направляющего элемента. Упругий элемент может представлять собой пружинящую пластину. Упругий элемент может быть расположен внутри элемента в виде крышки. Упругий элемент может быть прикреплен к верхней поверхности корпуса. Упругий элемент может входить в зацепление с направляющим элементом сверху, изнутри элемента в виде крышки.

Одно из элемента в виде крышки и направляющего элемента содержит выступ, а другое из элемента в виде крышки и направляющего элемента содержит углубление, при этом выступ и углубление входят в зацепление друг с другом, когда элемент в виде крышки находится в закрытом положении. В частности, направляющий элемент содержит выступ, а элемент в виде крышки содержит первое углубление, при этом выступ и первое углубление входят в зацепление друг с другом, когда элемент в виде крышки находится в закрытом положении. Элемент в виде крышки удерживается в закрытом положении и вероятность случайного открытия может быть уменьшена.

В частности, необходимое усилие отпускания в отношении элемента в виде крышки по первому пути для начала скольжения, которое начинается из закрытого положения, определяется геометрией выступа и углубления, а также усилиемс поджимом вниз. Предпочтительно усилие отпускания из закрытого положения в два или более раз, предпочтительно в пять или более раз, больше усилия отпускания в промежуточном положении между открытым положением и закрытым положением. В частности, усилие отпускания в промежуточном положении определяется трением покоя между элементом в виде крышки и корпусом.

Когда элемент в виде крышки достигает закрытого положения, выступ и углубление входят в зацепление таким образом, что потребитель ощущает тактильный отклик, в частности, щелчок.

Одно из элемента в виде крышки и направляющего элемента содержит выступ, а другое из элемента в виде крышки и направляющего элемента содержит углубление, при этом выступ и углубление входят в зацепление друг с другом, когда элемент в виде крышки находится в открытом положении. В частности, направляющий элемент содержит выступ, а элемент в виде крышки содержит второе углубление, при этом выступ и второе углубление входят в зацепление друг с другом, когда элемент в виде крышки находится в открытом положении. Элемент в виде крышки удерживается в открытом положении, и вероятность случайного закрытия может быть уменьшена. Предпочтительно усилие отпускания из открытого положения в два или более раз, предпочтительно в пять или более раз, больше усилия отпускания в промежуточном положении между открытым положением и закрытым положением.

Одно из элемента в виде крышки и направляющего элемента может содержать выступ, а другое из элемента в виде крышки и направляющего элемента может содержать первое углубление и второе углубление, при этом выступ и первое углубление входят в зацепление друг с другом, когда элемент в виде крышки находится в закрытом положении, и при этом выступ и второе углубление входят в зацепление друг с другом, когда элемент в виде крышки находится в открытом положении.

Одно из элемента в виде крышки и направляющего элемента может содержать углубление, а другое из элемента в виде крышки и направляющего элемента может содержать первый выступ и второй выступ, при этом углубление и первый выступ входят в зацепление друг с другом, когда элемент в виде крышки находится в закрытом положении, и при этом углубление и второй выступ входят в зацепление друг с другом, когда элемент в виде крышки находится в закрытом положении.

Когда элемент в виде крышки достигает открытого положения, выступ и углубление входят в зацепление таким образом, что потребитель ощущает тактильный отклик, в частности, щелчок.

В частности, элемент в виде крышки может содержать два углубления в одном и том же положении по первому пути и на противоположных сторонах в направлении ширины. Направляющий элемент может содержать два выступа в одном положении по первому пути и на противоположных сторонах в направлении ширины.

Направляющий элемент может быть приспособлен для вставки с усилием выступа в углубление. В частности, усилие, с которым выступ вжимается в углубление, представляет собой усилие противодействия в отношении усилия с поджимом вниз, с которым направляющий элемент прижимается к корпусу. Таким образом, обеспечивается тройная функция, а именно: плотное удерживание элемента в виде крышки на корпусе, закрепление элемента в виде крышки в закрытом положении или открытом положении и обеспечение тактильной обратной связи при достижении крышкой закрытого положения или открытого положения.

Направляющий элемент может содержать ножку, при этом ножка проходит от внутренней стороны корпуса к наружной стороне корпуса, при этом упругий элемент может входить в зацепление с ножкой внутри корпуса. Упругий элемент может быть полностью расположен внутри корпуса. Это может снижать вероятность повреждения упругого элемента и улучшает внешний вид, а также легкость чистки устройства. В частности, упругий элемент подталкивает ножку в направлении внутренней стороны корпуса. В альтернативном варианте осуществления упругим элементом может являться сама ножка.

Упругий элемент может представлять собой пружинную защелку. В частности, пружинная защелка может быть образована в виде гнутой части тонколистового металла. Альтернативно, пружинная защелка может быть образована в виде спиральной проволочной пружины. Это дает возможность относительно высокого упругого усилия, длительного срока службы и небольшого потребного пространства для упругого элемента.

Упругий элемент может быть расположен в полости для пружины в корпусе, при этом полость для пружины содержит проем, при этом ножка проходит через этот проем. Полость для пружины может быть герметично закрыта относительно внутреннего отделения корпуса. Внутреннее отделение может содержать управляющую электронику, нагреватель или батарею. Это может предотвращать перемещение любой жидкости или пыли, попадающей в полость для пружины через проем, дальше внутрь устройства к внутреннему отделению, что могло бы привести к повреждению.

Полость для пружины может быть выполнена как одно целое в заглушке корпуса. Для улучшения сборки полость для пружины может быть закрыта нижней закрывающей частью, такой как нижняя стенка. Нижняя закрывающая часть может быть изолирована от боковых стенок полости для пружины с помощью уплотнительного элемента. Уплотнительный элемент может представлять собой прокладку. Уплотнительный элемент может изолировать полость для пружины от внутреннего отделения устройства, которое, в частности, может содержать управляющую электронику. Проем полости для пружины может соответствовать по форме поперечному сечению ножки, таким образом сводя к минимуму зазор.

Упругий элемент может содержать головку, при этом головка размещена в полости элемента в виде крышки, при этом головка имеет ширину, которая больше ширины ножки. Головка может быть расположена таким образом, что главная протяженность головки находится в направлении ширины перпендикулярно первому пути и, в частности, перпендикулярно поперечному направлению. По меньшей мере одна выступающая часть головки может выступать в направлении ширины над ножкой и может входить в зацепление с элементом в виде крышки. Выступающие части могут быть предусмотрены с обеих сторон головки в направлении ширины.

Элемент в виде крышки может содержать направляющий паз на его поверхности, смежной с корпусом, через который проходит ножка направляющего элемента, при этом головка входит в зацепление с внутренней поверхностью полости элемента в виде крышки рядом с направляющим пазом. В частности, головка входит в зацепление с внутренними поверхностями полости элемента в виде крышки на обеих сторонах направляющего паза. Поперечное сечение головки в направлении ширины может соответствовать необходимым допускам на поперечное сечение полости элемента в виде крышки в направлении ширины.

Элемент в виде крышки может содержать нижнюю часть и верхнюю заглушку, при этом полость элемента в виде крышки образована между верхней заглушкой и нижней частью. Нижняя часть может представлять собой плоскую нижнюю пластину. Предпочтительно направляющий паз предусмотрен в нижней части. Верхняя заглушка может иметь вогнутую поверхность, ограничивающую полость элемента в виде крышки. Сборка элемента в виде крышки из по меньшей мере двух частей, а именно, верхней заглушки и нижней части, дает возможность эффективной операции сборки. Верхняя заглушка может быть прикреплена к нижней части, в частности, с помощью клея, посадки с геометрическим замыканием, в частности, замкового соединения или их комбинации. Альтернативно, элемент в виде крышки может представлять собой только одну часть. В этом случае предпочтительным является вставка головки в направляющий паз в первой ориентации с последующим ее поворотом таким образом, чтобы она вошла в зацепление с внутренней стороной полости элемента в виде крышки.

Элемент в виде крышки может содержать по меньшей мере один направляющий выступ, направленный вдоль направляющей поверхности в корпусе. В частности, на противоположных сторонах в направлении ширины элемента в виде крышки расположены два направляющих выступа. В частности, в корпусе предусмотрены две направляющие поверхности, проходящие по первому пути. Предпочтительно направляющие поверхности расположены на боковых стенках в верхней части корпуса. Боковая стенка может по меньшей мере частично проходить по первому пути и выступать в продольном направлении, в частности, в области направляющей поверхности. Направляющая поверхность предпочтительно проходит по первому пути и является криволинейной или прямолинейной в направлении, перпендикулярном первому пути.

В альтернативном варианте осуществления элемент в виде крышки может содержать по меньшей мере один направляющий выступ, который направлен в направляющее углубление в корпусе. В частности, на противоположных сторонах в направлении ширины элемента в виде крышки расположены два направляющих выступа. В частности, в корпусе предусмотрены два направляющих углубления, проходящих по первому пути. Предпочтительно направляющие углубления расположены в боковых стенках в верхней части корпуса. Боковая стенка может по меньшей мере частично проходить по первому пути и выступать в продольном направлении, в частности, в области направляющих углублений. Направляющее углубление может представлять собой направляющий паз в боковой стенке.

Направляющий выступ может быть жестким. В альтернативном варианте осуществления направляющий выступ может быть упругим для компенсации допусков, в частности, на случай изменения зазора. Направляющий выступ может быть образован в виде пластинчатой пружины. Направляющий выступ можно считать упругим, когда его самый выступающий конец, при подвергании усилию с поджимом вниз, сдвигается более чем на толщину направляющего выступа. В других случаях направляющий выступ можно считать жестким. При подвергании усилию с поджимом вниз, самый выступающий конец направляющего выступа может сдвигаться на расстояние более чем в два раза, в частности, в более чем пять раз больше толщины направляющего выступа.

Согласно второму аспекту настоящего изобретения предоставлена система, генерирующая аэрозоль, которая содержит устройство, генерирующее аэрозоль, согласно первому аспекту настоящего изобретения в соответствии с любым из вариантов осуществления, описанных в данном документе. Система, генерирующая аэрозоль, также содержит изделие, генерирующее аэрозоль, содержащее субстрат, образующий аэрозоль. В контексте данного документа термин «изделие, генерирующее аэрозоль» относится к изделию, содержащему субстрат, образующий аэрозоль, который при нагреве высвобождает летучие соединения, которые могут образовывать аэрозоль.

Субстрат, образующий аэрозоль, может содержать штранг из табака. Табачный штранг может содержать одно или более из: порошка, гранул, шариков, кусочков, тонких трубочек, полосок или листов, содержащих одно или более из: табачного листа, фрагментов табачных жилок, восстановленного табака, гомогенизированного табака, экструдированного табака и расширенного табака. Табачный штранг может необязательно содержать дополнительные табачные или нетабачные летучие вкусоароматические соединения, предназначенные для высвобождения при нагреве табачного штранга. Табачный штранг может необязательно также содержать капсулы, которые, например, содержат дополнительные табачные или нетабачные летучие вкусоароматические соединения. Такие капсулы могут плавиться во время нагрева табачного штранга. Альтернативно или дополнительно, такие капсулы могут быть разрушены до, во время или после нагрева табачного штранга.

Если табачный штранг содержит гомогенизированный табачный материал, гомогенизированный табачный материал может быть образован посредством агломерирования сыпучего табака. Гомогенизированный табачный материал может иметь форму листа. Гомогенизированный табачный материал может иметь содержание вещества для образования аэрозоля больше чем 5 процентов в пересчете на сухой вес. Гомогенизированный табачный материал может альтернативно иметь содержание вещества для образования аэрозоля от 5 процентов до 30 процентов по весу в пересчете на сухой вес. Листы гомогенизированного табачного материала могут быть образованы посредством агломерирования сыпучего табака, полученного посредством помола или измельчения другим способом одного или обоих из пластинок табачного листа и жилок табачного листа; альтернативно или дополнительно, листы гомогенизированного табачного материала могут содержать одно или более из табачной пыли, мелких частиц табака и других сыпучих табачных отходов, образующихся, например, во время обработки, перемещения и отгрузки табака. Листы гомогенизированного табачного материала могут содержать одно или более внутренних связующих, которые являются табачными эндогенными связующими, одно или более внешних связующих, которые являются табачными экзогенными связующими, или их комбинацию для поддержки агломерирования сыпучего табака. Альтернативно или дополнительно, листы гомогенизированного табачного материала могут содержать другие добавки, включая, но без ограничения, табачные и нетабачные волокна, вещества для образования аэрозоля, увлажнители, пластификаторы, ароматизаторы, наполнители, водные и неводные растворители и их комбинации. Листы гомогенизированного табачного материала предпочтительно образованы с помощью процесса формования такого типа, который обычно включает формование суспензии, содержащей сыпучий табак и одно или более связующих, на конвейерную ленту или другую опорную поверхность, сушку сформованной суспензии с образованием листа гомогенизированного табачного материала и удаление листа гомогенизированного табачного материала с опорной поверхности.

Изделие, генерирующее аэрозоль, может иметь общую длину от приблизительно 30 миллиметров до приблизительно 100 миллиметров. Изделие, генерирующее аэрозоль может иметь внешний диаметр от приблизительно 5 миллиметров до приблизительно 13 миллиметров.

Изделие, генерирующее аэрозоль, может содержать мундштук, расположенный дальше по ходу потока относительно табачного штранга. Мундштук может быть размещен на расположенном дальше по ходу потока конце изделия, генерирующего аэрозоль. Мундштук может представлять собой ацетилцеллюлозный фильтрующий штранг. Предпочтительно мундштук имеет длину приблизительно 7 миллиметров, но может иметь длину от приблизительно 5 миллиметров до приблизительно 10 миллиметров.

Табачный штранг может иметь длину приблизительно 10 миллиметров. Табачный штранг может иметь длину приблизительно 12 миллиметров.

Диаметр табачного штранга может составлять от приблизительно 5 миллиметров до приблизительно 12 миллиметров.

В предпочтительном варианте осуществления изделие, генерирующее аэрозоль, имеет общую длину от приблизительно 40 миллиметров до приблизительно 50 миллиметров. Предпочтительно изделие, генерирующее аэрозоль, имеет общую длину приблизительно 45 миллиметров. Предпочтительно изделие, генерирующее аэрозоль, имеет внешний диаметр приблизительно 7,2 миллиметра.

Согласно третьему аспекту настоящего изобретения предоставлен способ открытия и закрытия отверстия устройства, генерирующего аэрозоль, при этом отверстие приспособлено для размещения изделия, генерирующего аэрозоль, при этом элемент в виде крышки перемещается по первому пути, в частности, в поперечном направлении относительно отверстия между открытым положением, в котором отверстие по меньшей мере частично открыто, и закрытым положением, в котором элемент в виде крышки по меньшей мере частично закрывает отверстие. Элемент в виде крышки перемещается относительно направляющего элемента, при этом направляющий элемент подтягивает элемент в виде крышки к корпусу по меньшей мере в закрытом положении. Таким образом, могут быть уменьшены допуски на зазоры между элементом в виде крышки и корпусом, что может давать возможность улучшенного закрытия отверстия. Предпочтительно в закрытом положении отверстие полностью закрыто элементом в виде крышки.

В частности, элемент в виде крышки содержит уплотнительный элемент, находящийся в контакте с корпусом и проходящий вокруг отверстия, когда элемент в виде крышки расположен в закрытом положении.

В частности, одно из элемента в виде крышки и направляющего элемента содержит выступ, а другое из элемента в виде крышки и направляющего элемента содержит углубление, при этом выступ и углубление входят в зацепление друг с другом, когда элемент в виде крышки находится в закрытом положении.

В частности, одно из элемента в виде крышки и направляющего элемента содержит выступ, а другое из элемента в виде крышки и направляющего элемента содержит углубление, при этом выступ и углубление входят в зацепление друг с другом, когда элемент в виде крышки находится в открытом положении.

Когда элемент в виде крышки перемещается по первому пути между открытым положением и закрытым положением, направляющий элемент может упруго перемещаться в направлении, которое отличается от первого пути. Таким образом, за счет увеличения упругого потенциала упругого элемента, усилие противодействия в отношении перемещения по первому пути может изменяться по мере перемещения элемента в виде крышки относительно направляющего элемента. Таким образом может быть обеспечен тактильный отклик в конкретных положениях, в частности, в открытом положении, закрытом положении или открытом положении и закрытом положении. Кроме того, элемент в виде крышки может удерживаться в открытом положении, закрытом положении или открытом положении и закрытом положении в целях предотвращения нежелательного перемещения.

Направляющий элемент может подтягивать элемент в виде крышки к корпусу в ходе всего перемещения между открытым положением и закрытым положением. Таким образом, зазор между элементом в виде крышки и корпусом может поддерживаться на минимальном уровне в ходе всего перемещения, а перемещения элемента в виде крышки за пределами первого пути могут быть уменьшены, чтобы обеспечить возможность точного направления элемента в виде крышки.

Подтягивающее усилие направляющего элемента может прижимать по меньшей мере один направляющий выступ элемента в виде крышки к стенке направляющего углубления в корпусе. Направляющий выступ может быть предусмотрен на стороне элемента в виде крышки. В частности, направляющее углубление расположено в выступающей боковой стенке корпуса. Предпочтительно направляющие углубления могут быть расположены с обеих сторон элемента в виде крышки. Направляющее углубление проходит, в частности, по первому пути.

Согласно четвертому аспекту настоящего изобретения предоставлено применение направляющего элемента для упругого прижатия с усилием элемента в виде крышки к корпусу устройства, генерирующего аэрозоль, в ходе перемещения элемента в виде крышки относительно направляющего элемента с целью закрытия отверстия в корпусе с улучшенными изоляционными свойствами.

Согласно пятому аспекту настоящего изобретения предоставлен способ сборки элемента в виде крышки на корпусе устройства, генерирующего аэрозоль, в частности, согласно первому аспекту настоящего изобретения, при этом нижнюю часть элемента в виде крышки располагают на верхней стороне корпуса устройства, генерирующего аэрозоль, и затем ножку направляющего элемента вставляют через направляющий паз в нижней части в проем полости для пружины в корпусе таким образом, что упругий элемент, расположенный в полости для пружины, зацепляется с выемкой в ножке. Таким образом, ножка закрепляется посредством посадки с геометрическим замыканием в полости для пружины. Так как головка направляющего элемента может входить в зацепление с верхней стороной нижней части, нижняя часть установлена с возможностью скольжения на верхней стороне корпуса. Упругий элемент может подтягивать нижнюю часть к корпусу.

Затем на нижней части можно расположить верхнюю заглушку таким образом, что образуется полость элемента в виде крышки, при этом головка направляющего элемента расположена в полости элемента в виде крышки. Таким образом, направляющий элемент больше не является видимым и является защищенным.

Перед вставкой ножки в полость для пружины упругий элемент может быть расположен в полости для пружины, а затем полость для пружины можно закрыть закрывающей частью. Закрывающая часть может представлять собой нижнюю закрывающую часть, в частности, нижнюю стенку. Между нижней закрывающей частью и боковыми стенками полости для пружины может быть расположен уплотнительный элемент, такой как прокладка. Закрывающая часть может быть расположена на стороне полости для пружины, противоположной проему.

Согласно шестому аспекту настоящего изобретения предоставлено устройство, генерирующее аэрозоль, содержащее отверстие, при этом отверстие приспособлено для размещения изделия, генерирующего аэрозоль, при этом элемент в виде крышки приспособлен для перемещения в первом направлении относительно отверстия между открытым положением, в котором отверстие по меньшей мере частично открыто, и закрытым положением, в котором элемент в виде крышки по меньшей мере частично закрывает отверстие, при этом элемент в виде крышки приспособлен перемещаться относительно направляющего элемента, при этом направляющий элемент приспособлен для протягивания элемента в виде крышки к корпусу по меньшей мере в закрытом положении.

Устройство согласно первому или шестому аспекту настоящего изобретения можно использовать в соответствии со способом согласно третьему аспекту настоящего изобретения. Способ согласно третьему аспекту настоящего изобретения можно выполнять с использованием устройства согласно первому или шестому аспекту настоящего изобретения в любом из его вариантов осуществления. Применение направляющего элемента согласно четвертому аспекту настоящего изобретения можно выполнить с помощью устройства согласно первому или шестому аспекту настоящего изобретения путем использования этапов способа согласно третьему аспекту настоящего изобретения. Способ сборки согласно пятому аспекту можно использовать для сборки устройства согласно первому или шестому аспекту настоящего изобретения.

Настоящее изобретение определено в формуле изобретения. Однако ниже приведен неисчерпывающий

список неограничивающих примеров. Любой один или более из признаков этих примеров можно комбинировать с любым одним или более признаками другого примера, варианта осуществления или аспекта, описанного в данном документе.

Пример Ex1: Устройство, генерирующее аэрозоль, которое содержит корпус, содержащий отверстие, выполненное с возможностью размещения изделия, генерирующего аэрозоль, элемент в виде крышки, выполненный с возможностью перемещения относительно корпуса между закрытым положением и открытым положением, при этом в закрытом положении элемент в виде крышки по меньшей мере частично закрывает отверстие, и при этом в открытом положении отверстие по меньшей мере частично открыто, при этом элемент в виде крышки образует полость элемента в виде крышки, и при этом направляющий элемент выступает из корпуса, при этом направляющий элемент размещен в полости элемента в виде крышки.

Пример Ex2: Устройство, генерирующее аэрозоль, согласно предыдущему Ex1, в котором элемент в виде крышки может быть приспособлен для перемещения между закрытым положением и открытым положением по первому пути, при этом первый путь представляет собой поперечное направление изделия, генерирующего аэрозоль.

Пример Ex3: Устройство, генерирующее аэрозоль, согласно предыдущему Ex1 или Ex2, в котором направляющий элемент приспособлен прилагать усилие с поджимом вниз в отношении корпуса на элементе в виде крышки, по меньшей мере когда элемент в виде крышки находится в закрытом положении.

Пример Ex4: Устройство, генерирующее аэрозоль, согласно любому из предыдущих примеров Ex1-Ex3, в котором элемент в виде крышки содержит уплотнительный элемент, находящийся в контакте с корпусом и проходящий вокруг отверстия, когда элемент в виде крышки расположен в закрытом положении.

Пример Ex5: Устройство, генерирующее аэрозоль, согласно любому из предыдущих примеров Ex1-Ex4, в котором направляющий элемент упруго смещен в направлении к корпусу.

Пример Ex6: Устройство, генерирующее аэрозоль, согласно любому из предыдущих примеров Ex1-Ex5, в котором одно из элемента в виде крышки и направляющего элемента содержит выступ, а другое из элемента в виде крышки и направляющего элемента содержит углубление, при этом выступ и углубление входят в зацепление друг с другом, когда элемент в виде крышки находится в закрытом положении.

Пример Ex7: Устройство, генерирующее аэрозоль, согласно любому из предыдущих примеров Ex1-Ex6, в котором одно из элемента в виде крышки и направляющего элемента содержит выступ, а другое из элемента в виде крышки и направляющего элемента содержит углубление, при этом выступ и углубление входят в зацепление друг с другом, когда элемент в виде крышки находится в открытом положении.

Пример Ex8: Устройство, генерирующее аэрозоль, согласно любому из предыдущих примеров Ex1-Ex5, в котором одно из элемента в виде крышки и направляющего элемента содержит выступ, а другое из элемента в виде крышки и направляющего элемента содержит первое углубление и второе углубление, при этом выступ и первое углубление входят в зацепление друг с другом, когда элемент в виде крышки находится в закрытом положении, и при этом выступ и второе углубление входят в зацепление друг с другом, когда элемент в виде крышки находится в закрытом положении.

Пример Ex9: Устройство, генерирующее аэрозоль, согласно любому из предыдущих примеров Ex6-Ex8, в котором направляющий элемент приспособлен для вставки с усилием выступа в углубление.

Пример Ex10: Устройство, генерирующее аэрозоль, согласно любому из предыдущих примеров Ex1-Ex9, в котором направляющий элемент содержит ножку, при этом ножка проходит от внутренней стороны корпуса к наружной стороне корпуса, при этом упругий элемент входит в зацепление с ножкой внутри корпуса.

Пример Ex11: Устройство, генерирующее аэрозоль, согласно примеру Ex11, в котором упругий элемент представляет собой пружинную защелку.

Пример Ex12: Устройство, генерирующее аэрозоль, согласно примеру Ex10 или Ex11, в котором упругий элемент расположен в полости для пружины в корпусе, при этом полость для пружины содержит проем, при этом ножка проходит через проем полости для пружины, и при этом полость для пружины герметично закрыта относительно внутреннего отделения корпуса.

Пример Ex13: Устройство, генерирующее аэрозоль, согласно примеру Ex12, в котором направляющий элемент содержит головку, при этом головка размещена в полости элемента в виде крышки, при этом головка имеет ширину, которая больше ширины ножки.

Пример Ex14: Устройство, генерирующее аэрозоль, согласно примеру Ex13, в котором элемент в виде крышки содержит направляющий паз на его поверхности, смежной с корпусом, через который проходит ножка направляющего элемента, при этом головка входит в зацепление с внутренней поверхностью полости элемента в виде крышки рядом с направляющим пазом.

Пример Ex15: Устройство, генерирующее аэрозоль, согласно любому из предыдущих примеров Ex1-Ex14, в котором элемент в виде крышки содержит нижнюю часть и верхнюю заглушку, при этом полость элемента в виде крышки образована между верхней заглушкой и нижней частью.

Пример Ex16: Устройство, генерирующее аэрозоль, согласно любому из предыдущих примеров Ex1-Ex14, в котором элемент в виде крышки содержит по меньшей мере один направляющий выступ, который направлен в направляющее углубление в корпусе.

Пример Ex17: Система, генерирующая аэрозоль, которая содержит устройство, генерирующее аэрозоль, согласно любому из примеров Ex1-Ex14 и изделие, генерирующее аэрозоль, при этом изделие, генерирующее аэрозоль, содержит субстрат, образующий аэрозоль.

Пример Ex18: Способ открытия и закрытия отверстия устройства, генерирующего аэрозоль, в котором отверстие приспособлено для размещения изделия, генерирующего аэрозоль, при этом элемент в виде крышки перемещают между открытым положением, в котором отверстие по меньшей мере частично открыто, и закрытым положением, в котором элемент в виде крышки по меньшей мере частично закрывает отверстие, при этом элемент в виде крышки перемещается относительно направляющего элемента, при этом направляющий элемент подтягивает элемент в виде крышки к корпусу по меньшей мере в закрытом положении.

Пример Ex19: Способ согласно примеру Ex18, в котором элемент в виде крышки образует полость элемента в виде крышки, и при этом направляющий элемент размещен в полости элемента в виде крышки.

Пример Ex20: Способ согласно примеру Ex18 или Ex19, в котором элемент в виде крышки содержит уплотнительный элемент, находящийся в контакте с корпусом и проходящий вокруг отверстия, когда элемент в виде крышки расположен в закрытом положении.

Пример Ex21: Способ согласно любому из предыдущих примеров Ex18-Ex20, в котором одно из элемента в виде крышки и направляющего элемента содержит выступ, а другое из элемента в виде крышки и направляющего элемента содержит углубление, при этом выступ и углубление входят в зацепление друг с другом, когда элемент в виде крышки находится в закрытом положении.

Пример Ex22: Способ согласно любому из предыдущих примеров Ex18-Ex20, в котором одно из элемента в виде крышки и направляющего элемента содержит выступ, а другое из элемента в виде крышки и направляющего элемента содержит углубление, при этом выступ и углубление входят в зацепление друг с другом, когда элемент в виде крышки находится в открытом положении.

Пример Ex23: Способ согласно любому из предыдущих примеров Ex18-Ex20, в котором элемент в виде крышки перемещается по первому пути, и при этом направляющий элемент упруго перемещается в направлении, которое отличается от первого пути, когда элемент в виде крышки перемещается по первому пути между открытым положением и закрытым положением.

Пример Ex24: Способ согласно любому из предыдущих примеров Ex18-Ex23, в котором направляющий элемент подтягивает элемент в виде крышки к корпусу в ходе всего перемещения между открытым положением и закрытым положением.

Пример Ex25: Способ согласно любому из предыдущих примеров Ex18-Ex24, в котором подтягивающее усилие направляющего элемента прижимает по меньшей мере один направляющий выступ элемента в виде крышки к стенке направляющего углубления в корпусе.

Пример Ex26: Применение направляющего элемента для упругого прижатия с усилием элемента в виде крышки к корпусу устройства, генерирующего аэрозоль, в ходе перемещения элемента в виде крышки относительно направляющего элемента с целью закрытия отверстия в корпусе с улучшенными изоляционными свойствами.

Пример Ex27: Способ сборки элемента в виде крышки на корпусе устройства, генерирующего аэрозоль, в частности, согласно любому из примеров Ex1-Ex17 или Ex30, который включает следующие этапы:

- расположение нижней части элемента в виде крышки на верхней стороне корпуса устройства, генерирующего аэрозоль, и

- вставку ножки направляющего элемента через направляющий паз в нижней части в проем полости для пружины в корпусе таким образом, что упругий элемент, расположенный в полости для пружины, входит в зацепление с выемкой в ножке.

Пример Ex28: Способ сборки согласно примеру Ex27, который дополнительно включает этап расположения верхней заглушки на нижней части таким образом, что образуется полость элемента в виде крышки, при этом головка направляющего элемента расположена в полости элемента в виде крышки.

Пример Ex29: Способ сборки согласно примеру Ex27 или Ex28, который дополнительно включает этап размещения упругого элемента в полости для пружины и закрытия полости для пружины закрывающей частью.

Пример Ex30: Устройство, генерирующее аэрозоль, содержащее отверстие, при этом отверстие приспособлено для размещения изделия, генерирующего аэрозоль, при этом элемент в виде крышки приспособлен для перемещения в первом направлении относительно отверстия между открытым положением, в котором отверстие по меньшей мере частично открыто, и закрытым положением, в котором элемент в виде крышки по меньшей мере частично закрывает отверстие, при этом элемент в виде крышки приспособлен для перемещения относительно направляющего элемента, при этом направляющий элемент приспособлен для подтягивания элемента в виде крышки к корпусу по меньшей мере в закрытом положении.

Далее примеры будут дополнительно описаны со ссылкой на чертежи, на которых:

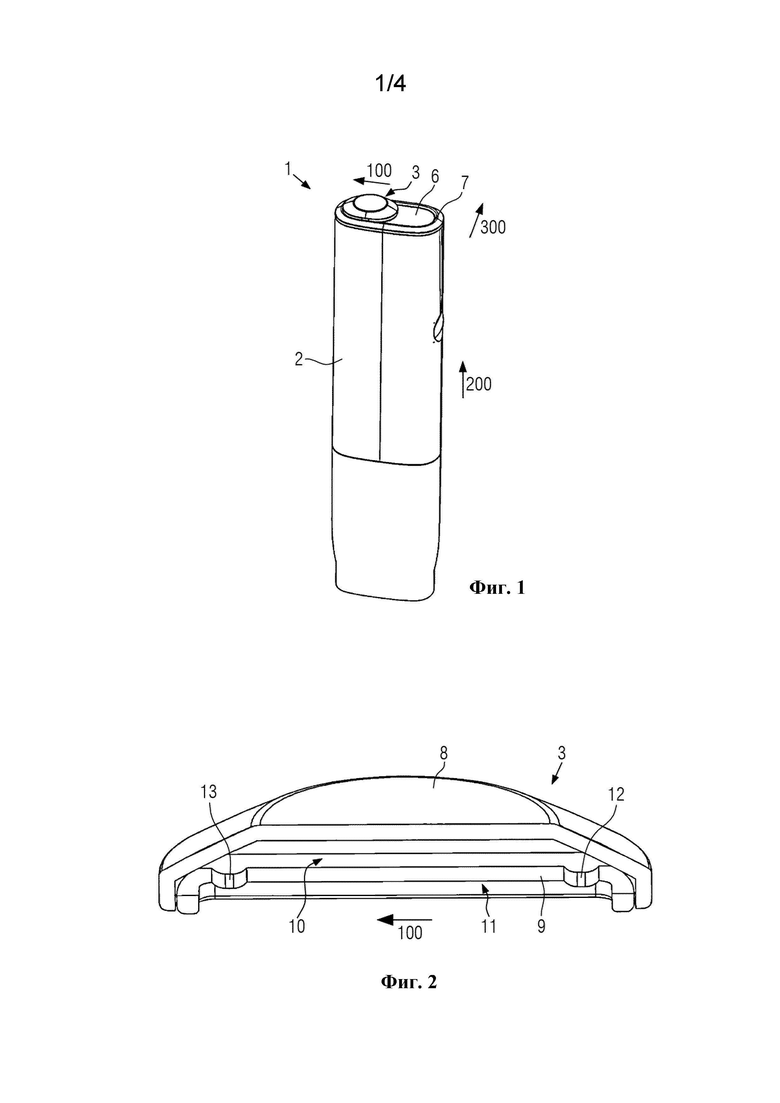

фиг. 1 - вид в перспективе устройства, генерирующего аэрозоль, согласно варианту осуществления настоящего изобретения;

фиг. 2 - поперечное сечение через элемент в виде крышки;

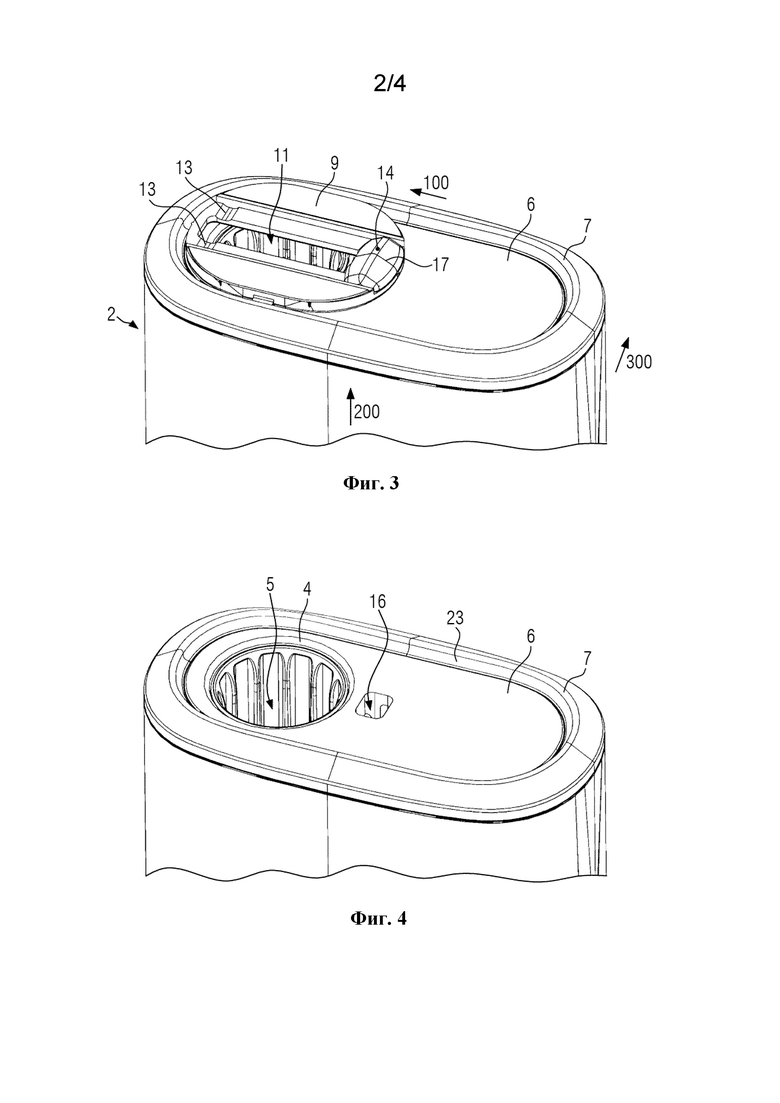

фиг. 3 - частичный вид в перспективе устройства, генерирующего аэрозоль, без верхней заглушки элемента в виде крышки;

фиг. 4 - частичный вид в перспективе устройства, генерирующего аэрозоль, без элемента в виде крышки и направляющего элемента;

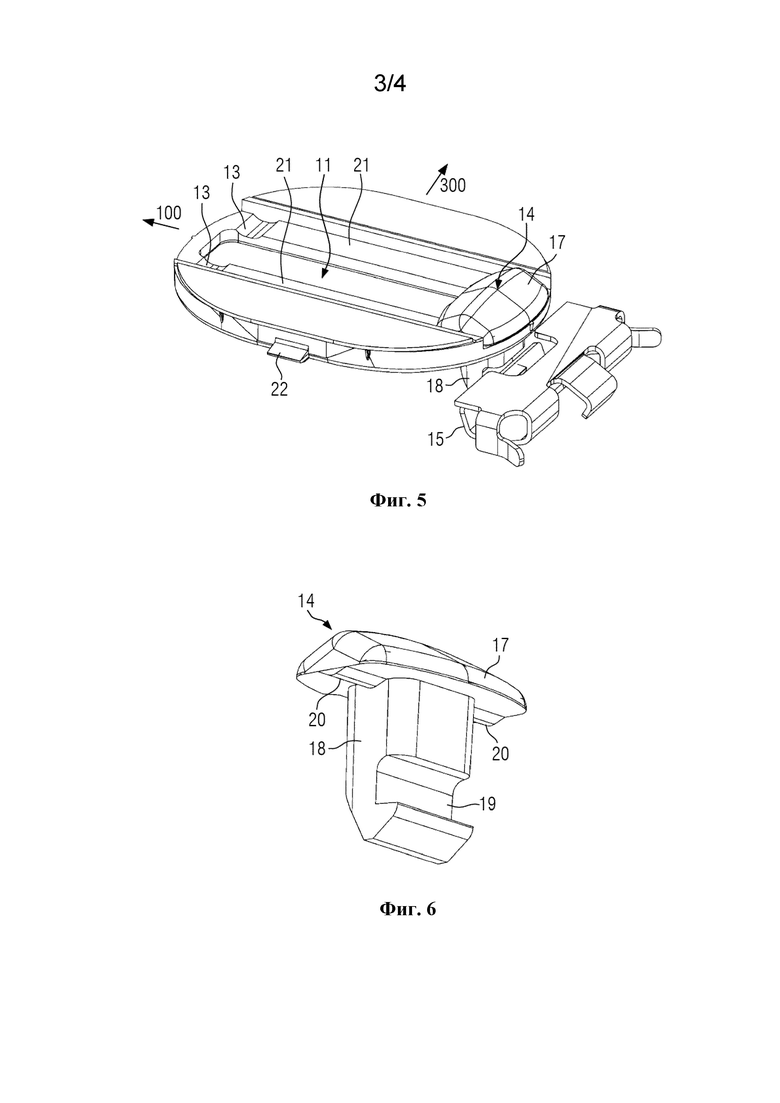

фиг. 5 - частичный вид в перспективе нижней части элемента в виде крышки, направляющего элемента и упругого элемента;

фиг. 6 - вид в перспективе направляющего элемента; и

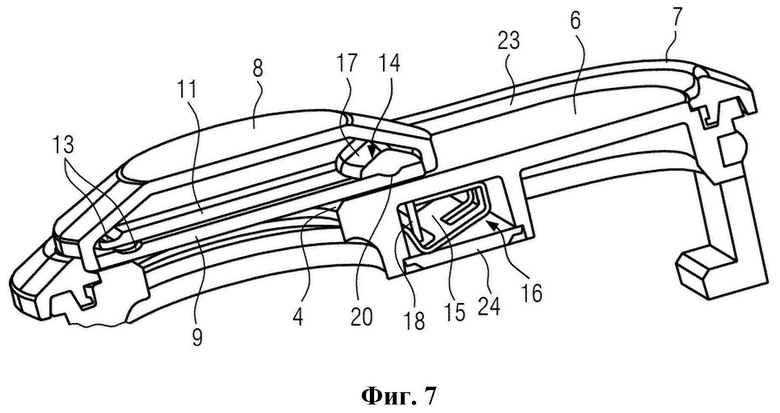

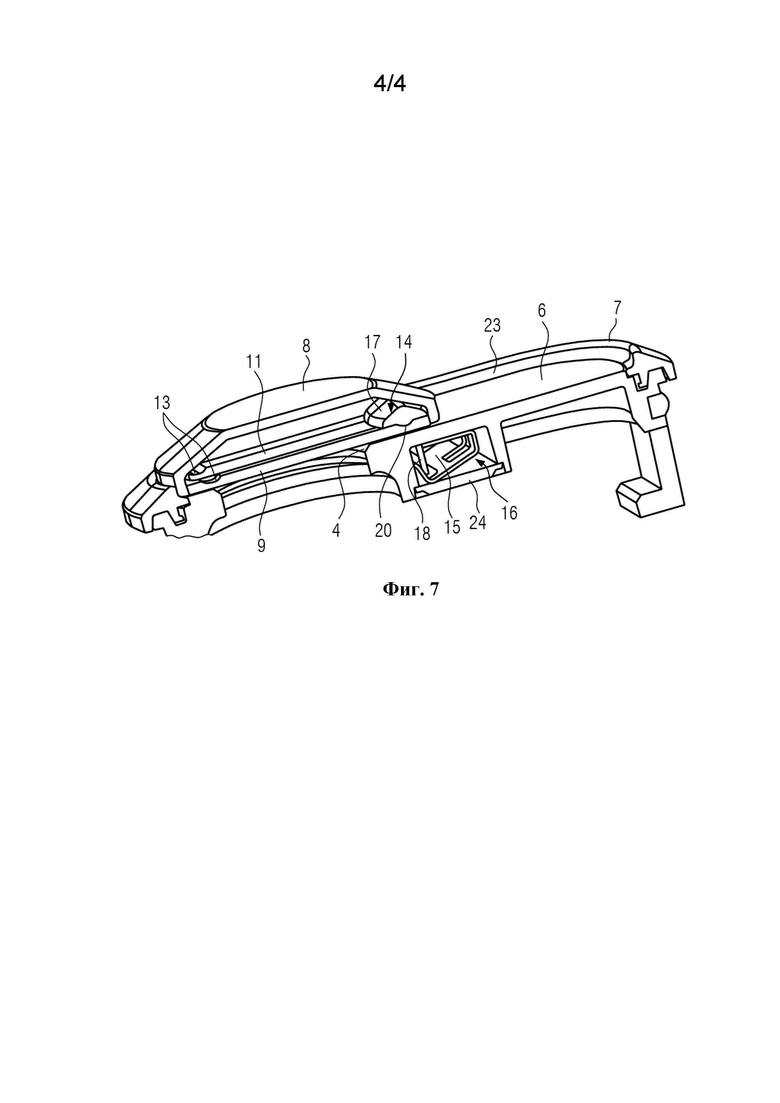

фиг. 7 - частичное поперечное сечение в перспективе устройства, генерирующего аэрозоль.

На фиг. 1 в вертикальной ориентации показано устройство 1, генерирующее аэрозоль, согласно варианту осуществления настоящего изобретения. Устройство 1, генерирующее аэрозоль, содержит корпус 2 и элемент 3 в виде крышки, расположенный на корпусе 2 с возможностью скольжения по первому пути в поперечном направлении 100. Корпус 2 преимущественно проходит в продольном направлении 200 высоты и имеет свою сравнительно наименьшую протяженность в направлении 300 ширины.

В закрытом положении элемент 3 в виде крышки закрывает отверстие 4 нагревательной камеры 5, как показано на фиг. 4. В открытом положении элемент 3 в виде крышки дает возможность вставки стержнеобразного изделия, генерирующего аэрозоль, через отверстие 4 в нагревательной камере 5. Часть мундштучного конца изделия, генерирующего аэрозоль, обычно выступает над отверстием 4, и когда изделие, генерирующее аэрозоль, нагревается в нагревательной камере 5, изделие, генерирующее аэрозоль, можно использовать по существу подобно сигарете.

Корпус 2 содержит верхнюю поверхность 6, вдоль которой элемент 3 в виде крышки может перемещаться путем скольжения. Кроме того, корпус 2 содержит краевую часть 7, которая окружает верхнюю поверхность 6. Краевая часть 7 выступает в продольном направлении 200 над верхней поверхностью 6, образуя боковые стенки на верхней части корпуса 2. В закрытом положении элемент 3 в виде крышки расположен смежно с краевой частью 7 на одной стороне в поперечном направлении 100. В открытом положении элемент 3 в виде крышки расположен на краевой части 7 на противоположной стороне в поперечном направлении 100.

На фиг. 2 показано поперечное сечение через элемент 3 в виде крышки. Элемент 3 в виде крышки содержит верхнюю заглушку 8, расположенную на нижней части 9 и соединенную с нижней частью 9. Верхняя заглушка 8 прикреплена к нижней части 9. Между нижней частью 9 верхней заглушкой 8 предусмотрена полость 10 элемента в виде крышки. Направляющий паз 11 проходит в поперечном направлении 100 в нижней части 9. Смежно с противоположными концами направляющего паза 11 предусмотрены первые углубления 12 и вторые углубления 13. В частности, выровненные пары первых углублений 12 и выровненные пары вторых углублений 13 предусмотрены на обеих сторонах направляющего паза 11.

Как показано на фиг. 3, направляющий элемент 14 расположен на корпусе 2. В частности, направляющий элемент 14 является эластично подвижным в направлении 200 высоты. Направляющий элемент 14 подтягивается упругим элементом 15 в форме пружинной защелки, как показано на фиг. 5, вниз в продольном направлении 200 таким образом, что направляющий элемент 14 подтягивает элемент 3 в виде крышки к корпусу 2. В частности, направляющий элемент 14 частично расположен в полости 16 для пружины корпуса 2. Упругий элемент 15 полностью расположен в полости 16 для пружины.

Направляющий элемент 14 содержит головку 17, расположенную в полости 10 элемента 3 в виде крышки. Направляющий элемент 14 дополнительно содержит ножку 18, которая по меньшей мере частично расположена в полости 16 для пружины. На ножке 18 образована выемка 19. Упругий элемент 15 входит в зацепление с выемкой 19 для прикладывания упругого усилия в продольном направлении 200 вниз, чтобы подтянуть направляющий элемент 14 к внутренней стороне полости 16 для пружины.

Как показано на фиг. 6, на нижней стороне головки 17 направляющего элемента 14 предусмотрены выступы 20. Когда элемент 3 в виде крышки находится в закрытом положении, выступы 20 находятся в зацеплении с первыми углублениями 12 в элементе 3 в виде крышки, как показано на фиг. 3. Когда элемент 3 в виде крышки находится в открытом положении, выступы 20 направляющего элемента 14 находятся в зацеплении со вторыми углублениями 13. Во время скользящего перемещения между закрытым положением и открытым положением выступы 20 скользят по поверхностям 21 скольжения, проходящим смежно и параллельно направляющему пазу 11 на нижней части 9 элемента 3 в виде крышки. Вхождение выступов 20 в зацепление с углублениями 12 или 13 обеспечивает тактильный отклик в форме щелчка, что подтверждает для потребителя достижение элементом 3 виде крышки открытого положения или закрытого положения.

Элемент 3 в виде крышки может содержать направляющий выступ 22 на каждой соответствующей стороне в направлении 300 ширины. Направляющие выступы 22 входят в зацепление с криволинейными поверхностями 23 краевой части 7.

Как показано на фиг. 7, полость 16 для пружины, в которой расположен упругий элемент 15, закрыта на ее нижней стороне закрывающей частью 24 в форме нижней стенки. В частности, вокруг закрывающей части 24 предусмотрена прокладка или клей, так что полость 16 для пружины изолирована от отделения корпуса, содержащего управляющую электронику.

Согласно варианту осуществления способа согласно настоящему изобретению, элемент 3 в виде крышки перемещается по первому пути в поперечном направлении 100 из закрытого положения, как показано на фиг. 1, в котором выступы 20 головки 17 направляющего элемента 14 находятся в зацеплении с первыми углублениями 12. В ходе перемещения элемента 3 в виде крышки направляющий элемент 14 остается неподвижным, так что выступы 20 выходят из зацепления с первыми углублениями 12. Затем элемент 3 в виде крышки перемещается таким образом, что поверхности 21 скольжения нижней части 9 скользят вдоль под выступами 20 головки 17 направляющего элемента 14. Когда элемент 3 в виде крышки достигает открытого положения, выступы 20 входят в зацепление со вторыми углублениями 13 таким образом, что потребитель ощущает тактильный отклик. В этом положении отверстие 4 полностью открыто, и потребитель может вставить стержнеобразное изделие, генерирующее аэрозоль, в нагревательную камеру 5.

В варианте осуществления способа сборки согласно настоящему изобретению сначала упругий элемент 15 в форме пружинной защелки вставляют в полость 16 для пружины снизу. Затем полость для пружины закрывают нижней закрывающей частью 24 в форме нижней стенки полости 16 для пружины. Затем, в состоянии, показанном на фиг. 4, нижнюю часть 9 элемента 3 в виде крышки устанавливают на верхней поверхности 6 корпуса 2. Направляющий элемент 14 вставляют его ножкой 18 через направляющий паз 11 и вдавливают в полость 16 для пружины, где пружинная защелка 15 входит в зацепление с выемкой 19 направляющего элемента 14. Пружинная защелка 15 подтягивает направляющий элемент 14 вниз таким образом, что головка 17 направляющего элемента 14 прижимается своими выступами 20 к поверхностям 21 скольжения или к одной из пар углублений 12, 13. Таким образом, путем простого прямолинейного перемещения вставки направляющий элемент 14 прикрепляют к пружинной защелке 15, и направляющий элемент 14 удерживает нижнюю часть 9 в плотном контакте с верхней поверхностью 6 корпуса 2. Затем верхнюю заглушку 8 прикрепляют к нижней части 9 предпочтительно с помощью защелкивающихся элементов. Таким образом, сборка элемента 3 в виде крышки завершена.

Для цели настоящего описания и приложенной формулы изобретения, за исключением случаев, когда указано иное, все числа, выражающие величины, количества, процентные доли и т. д., необходимо понимать как модифицированные во всех случаях термином «приблизительно». Также все диапазоны включают раскрытые точки максимума и минимума и включают любые промежуточные диапазоны между ними, которые могут быть или не быть конкретно перечислены в данном документе. Следовательно, в этом контексте число A понимается как A ±10% от A. В этом контексте число A может рассматриваться как включающее числовые значения, которые находятся в пределах общей стандартной ошибки для измерения свойства, которое модифицирует число A. Число A в некоторых случаях при использовании в прилагаемой формуле изобретения может отклоняться на перечисленные выше процентные доли при условии, что величина, на которую отклоняется A, существенно не влияет на основную (основные) и новую (новые) характеристику (характеристики) заявленного изобретения. Также все диапазоны включают раскрытые точки максимума и минимума и включают любые промежуточные диапазоны между ними, которые могут быть или не быть конкретно перечислены в данном документе.

Настоящее изобретение относится к устройству (1), генерирующему аэрозоль, которое содержит корпус (2), содержащий отверстие (4), выполненное с возможностью размещения изделия, генерирующего аэрозоль, элемент (3) в виде крышки, выполненный с возможностью перемещения относительно корпуса (2) между закрытым положением и открытым положением, при этом в закрытом положении элемент (3) в виде крышки по меньшей мере частично закрывает отверстие (4), и при этом в открытом положении отверстие (4) по меньшей мере частично открыто, при этом элемент (3) в виде крышки образует полость (10) элемента в виде крышки, и при этом направляющий элемент (14) выступает из корпуса (2), при этом направляющий элемент (14) размещен в полости (10) элемента в виде крышки. Настоящее изобретение дополнительно относится к способу открытия и закрытия отверстия (4) устройства (1), генерирующего аэрозоль, и способу сборки элемента (3) в виде крышки на корпусе (2) устройства (1), генерирующего аэрозоль. 4 н. и 10 з.п. ф-лы, 7 ил.

1. Устройство, генерирующее аэрозоль и содержащее:

корпус, имеющий отверстие, выполненное с возможностью размещения изделия, генерирующего аэрозоль,

элемент в виде крышки, выполненный с возможностью перемещения относительно корпуса между закрытым положением и открытым положением,

при этом в закрытом положении элемент в виде крышки по меньшей мере частично закрывает отверстие, а

в открытом положении отверстие по меньшей мере частично открыто,

причем элемент в виде крышки образует полость элемента в виде крышки,

при этом из корпуса выступает направляющий элемент,

причем направляющий элемент размещен в полости элемента в виде крышки,

при этом направляющий элемент содержит ножку, причем ножка проходит от внутренней стороны корпуса к наружной стороне корпуса, при этом в зацепление с ножкой внутри корпуса входит упругий элемент.

2. Устройство, генерирующее аэрозоль, по п. 1, в котором направляющий элемент выполнен с возможностью приложения усилия с поджимом вниз в отношении корпуса на элементе в виде крышки, по меньшей мере, когда элемент в виде крышки находится в закрытом положении.

3. Устройство, генерирующее аэрозоль, по п. 1 или 2, в котором одно из элемента в виде крышки и направляющего элемента содержит выступ, а другое из элемента в виде крышки и направляющего элемента содержит первое углубление и второе углубление, при этом выступ и первое углубление входят в зацепление друг с другом, когда элемент в виде крышки находится в закрытом положении, причем выступ и второе углубление входят в зацепление друг с другом, когда элемент в виде крышки находится в открытом положении.

4. Устройство, генерирующее аэрозоль, по любому из предыдущих пунктов, в котором упругий элемент расположен в полости для пружины в корпусе, при этом полость для пружины содержит проем, причем ножка проходит через проем полости для пружины, при этом полость для пружины герметично закрыта относительно внутреннего отделения корпуса.

5. Устройство, генерирующее аэрозоль, по любому из предыдущих пунктов, в котором направляющий элемент содержит головку, при этом головка размещена в полости элемента в виде крышки, причем головка имеет ширину, превышающую ширину ножки.

6. Устройство, генерирующее аэрозоль, по любому из предыдущих пунктов, в котором элемент в виде крышки содержит направляющий паз на его поверхности, смежной с корпусом, через который проходит ножка направляющего элемента, при этом головка входит в зацепление с внутренней поверхностью полости элемента в виде крышки рядом с направляющим пазом.

7. Устройство, генерирующее аэрозоль, по любому из предыдущих пунктов, в котором элемент в виде крышки содержит нижнюю часть и верхнюю заглушку, при этом полость элемента в виде крышки образована между верхней заглушкой и нижней частью.

8. Устройство, генерирующее аэрозоль, по любому из предыдущих пунктов, в котором элемент в виде крышки содержит по меньшей мере один направляющий выступ, который направлен в направляющее углубление в корпусе.

9. Система, генерирующая аэрозоль и содержащая устройство, генерирующее аэрозоль, по любому из предыдущих пунктов и изделие, генерирующее аэрозоль, при этом изделие, генерирующее аэрозоль, содержит субстрат, образующий аэрозоль.

10. Способ закрытия отверстия в корпусе устройства, генерирующего аэрозоль,

при этом отверстие выполнено с возможностью размещения изделия, генерирующего аэрозоль,

причем элемент в виде крышки перемещают между открытым положением, в котором отверстие по меньшей мере частично открыто, и закрытым положением, в котором элемент в виде крышки по меньшей мере частично закрывает отверстие,

при этом элемент в виде крышки перемещается относительно направляющего элемента,

причем направляющий элемент подтягивает элемент в виде крышки к корпусу по меньшей мере в закрытом положении,

при этом направляющий элемент содержит ножку, причем ножка проходит от внутренней стороны корпуса к наружной стороне корпуса, при этом в зацепление с ножкой внутри корпуса входит упругий элемент.

11. Способ по п. 10, при котором элемент в виде крышки перемещают по первому пути, при этом направляющий элемент упруго перемещается в направлении, которое отличается от первого пути, когда элемент в виде крышки перемещают по первому пути между открытым положением и закрытым положением.

12. Способ сборки элемента в виде крышки на корпусе устройства, генерирующего аэрозоль, в частности, по любому из пп. 1-8, включающий:

расположение нижней части элемента в виде крышки на верхней стороне корпуса устройства, генерирующего аэрозоль, и

вставку ножки направляющего элемента через направляющий паз в нижней части в проем полости для пружины в корпусе таким образом, что упругий элемент, расположенный в полости для пружины, входит в зацепление с выемкой в ножке.

13. Способ сборки по п. 12, дополнительно включающий расположение верхней заглушки на нижней части таким образом, что образуется полость элемента в виде крышки, при этом головка направляющего элемента расположена в полости элемента в виде крышки.

14. Способ сборки по п. 12 или 13, дополнительно включающий размещение упругого элемента в полости для пружины и закрытие полости для пружины закрывающей частью.
