Устройство для ультрафиолетовой обработки семян при их погрузке Российский патент 2025 года по МПК A01C1/00

Устройство для ультрафиолетовой обработки семян при их погрузке относится к сельскому хозяйству и предназначено для обеззараживания семян и их последующей погрузки.

Известно устройство для ультрафиолетовой обработки семян [RU 214488 U1, А01С 1/00 (2006.01), 31.10.2022], которое состоит из бункера, распределительного транспортера, ленточного конвейера, электроприводов, частотного преобразователя, параболического отражателя, ультрафиолетовой лампы, счетчика импульсов.

Недостатком данного устройства для ультрафиолетовой обработки семян является невозможность переворачивать семена при выполнении ультрафиолетовой обработки. Поэтому ультрафиолетовое облучение семян будет неравномерным.

Известно устройство для ультрафиолетовой обработки семян [RU 215991 U1, А01С 1/00 (2006.01), 12.01.2023], которое выполнено из бункера, пульта управления, шнека, кожуха, вентилятора, ультрафиолетовых ламп, счетчика импульсов.

Недостатком представленного устройства является то, что при перемещении шнеком возможно травмирование семян, что снизит их посевные качества.

Известно устройство для ультрафиолетовой обработки при погрузке семян [RU 218681 U1, А01С 1/00 (2006.01), 06.06.2023], устройство выполнено из бункера, шнека, кожуха, параболических отражателей, ультрафиолетовых ламп, мотора-редуктора, пульта управления.

Недостатками представленного устройства для ультрафиолетовой обработки при погрузке семян являются возможное травмирование семян при их подаче шнеком, что снизит их посевные качества, а также подача семян шнеком только по прямой траектории.

Задача изобретения - снижение травмирования семян за счет их подачи ленточным транспортером, распределение семян по ширине ленточного транспортера за счет использования шнека, равномерное ультрафиолетовое облучение семян за счет поворачивания на ленточном транспортере в результате встряхивания семян за счет использования встряхивателей, перемещение семян по непрямой траектории за счет использования пневматического транспорта.

Сущность изобретения заключается в том, что для реализации указанной задачи предлагается устройство для ультрафиолетовой обработки семян при их погрузке, которое состоит из: бункера загрузочного, дозирующей заслонки, шнека, витков, бункера выгрузного, ленточного транспортера, верхней ветви ленточного транспортера, ультрафиолетовой лампы, отражателя, роликов, встряхивателей, опор, приводов, циклона-разделителя, разгрузочного циклона, дозатора, вентилятора, соединительного трубопровода, всасывающего трубопровода, нагнетательного трубопровода.

При этом устройство для ультрафиолетовой обработки семян при их погрузке состоит из загрузочного бункера, в нижней части которого выполнена дозирующая заслонка. Ниже загрузочного бункера расположен ленточный транспортер. Для обеспечения движения ленточного транспортера установлен электрический привод. Над ленточным транспортером установлен шнек, который предназначен для возможности распределения семян по ширине ленточного транспортера. Витки шнека выполнены правыми и левыми. Над ленточным транспортером установлена ультрафиолетовая лампа, над которой смонтирован отражатель. Под верхней ветвью ленточного транспортера установлены ролики и встряхиватели. Ролики и встряхиватели выполнены с возможностью вращения. Встряхиватели выполнены в форме эллипса. Встряхиватели предназначены для обеспечения возможности встряхивания верхней ветви ленточного транспортера. С противоположной стороны ленточного транспортера от загрузочного бункера установлен выгрузной бункер. Выгрузной бункер расположен ниже ленточного транспортера. Вентилятор предназначен для обеспечения создания разряжения в циклоне-разделителе. Ниже циклона-разделителя установлен дозатор. Соединительный трубопровод соединен с верхней частью циклона-разделителя. Нагнетательный трубопровод соединен с нижней частью дозатора. На нагнетательном трубопроводе установлен разгрузочный циклон.

Принцип работы устройства для ультрафиолетовой обработки семян при их погрузке будет понятным из следующего описания и прилагаемых чертежей.

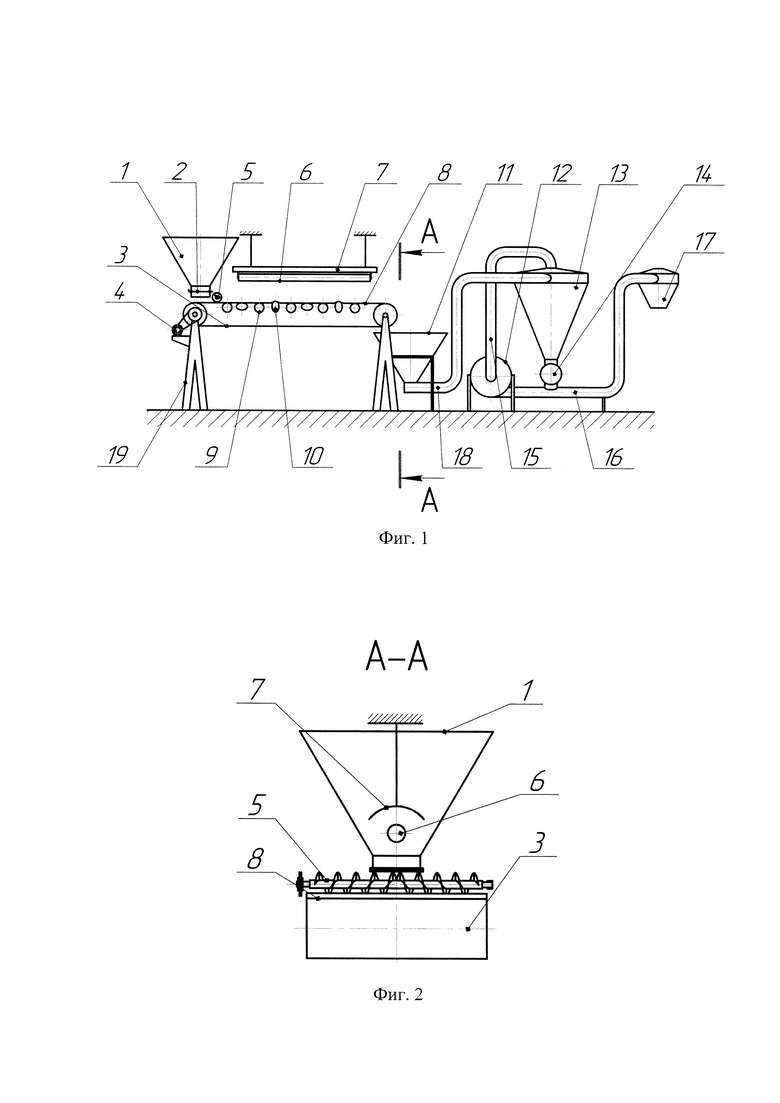

На Фиг. 1 приведен общий вид устройства для ультрафиолетовой обработки семян при их погрузке. На Фиг. 2 представлены загрузочный бункер, шнек и ленточный транспортер.

При этом устройство для ультрафиолетовой обработки семян при их погрузке состоит из загрузочного бункера 1 (Фиг. 1, 2), в нижней части которого выполнена дозирующая заслонка 2 (Фиг. 1). Ниже загрузочного бункера 1 (Фиг. 1, 2) расположен ленточный транспортер 3. Для обеспечения движения ленточного транспортера 3 установлен электрический привод 4 (Фиг. 1). Над ленточным транспортером 3 (Фиг. 1, 2) установлен шнек 5, который предназначен для возможности распределения семян по ширине ленточного транспортера 3. Витки шнека 5 выполнены правыми и левыми. Над ленточным транспортером 3 установлена ультрафиолетовая лампа 6, над которой смонтирован отражатель 7. Под верхней ветвью 8 ленточного транспортера 3 установлены ролики 9 (Фиг. 1) и встряхиватели 10. Ролики 9 и встряхиватели 10 выполнены с возможностью вращения. Встряхиватели 10 выполнены в форме эллипса и предназначены для обеспечения возможности встряхивания верхней ветви 8 ленточного транспортера 3 (Фиг. 1, 2). С противоположной стороны ленточного транспортера 3 от загрузочного бункера 1 установлен выгрузной бункер 11 (Фиг. 1). Выгрузной бункер 11 расположен ниже ленточного транспортера 3 (Фиг. 1, 2). Вентилятор 12 (Фиг. 1) предназначен для обеспечения создания разряжения в циклоне-разделителе 13. Ниже циклона-разделителя 13 установлен дозатор 14. Соединительный трубопровод 15 соединен с верхней частью циклона-разделителя 13. Нагнетательный трубопровод 16 соединен с нижней частью дозатора 14. На нагнетательном трубопроводе 16 установлен разгрузочный циклон 17. Всасывающий трубопровод 18 одной стороной тангенциально соединен с циклоном-разделителем 13, а другой стороной соединен с нижней частью выгрузного бункера 11. Ленточный транспортер 3 (Фиг. 1, 2) смонтирован на опорах 19 (Фиг. 1).

Устройство для ультрафиолетовой обработки семян при их погрузке работает следующим образом. В загрузочный бункер 1 (Фиг. 1, 2) подают семена, затем открывают дозирующую заслонку 2 (Фиг. 1), и семена подают на ленточный транспортер 3 (Фиг. 1, 2). Включают электрический привод 4 (Фиг. 1) и перемещают ленточный транспортер 3 (Фиг. 1, 2) и семена в продольном направлении. Одновременно при помощи шнека 5 распределяют семена в поперечных направлениях от центра к краям на ленточном транспортере 3. Таким образом, семена распределяют на ленточном транспортере 3 в продольном и поперечном направлениях. После того, как семена необходимым слоем распределили на ленточном транспортере 3 в продольном и поперечном направлениях, выключают привод 4 (Фиг. 1), останавливают ленточный транспортер 3 (Фиг. 1, 2) и выключают шнек 5. Затем включают ультрафиолетовую лампу 6, которой освещают семена и обеззараживают их. Также свет от ультрафиолетовой лампы направляют на отражатель 7, а от отражателя 7 направляют на семена, которые расположены на ленточном транспортере 3. С интервалом 3 минуты вращают встряхиватели 10 (Фиг. 1) и меняют в пространстве положение семян, которые располагают на верхней ветви 8 ленточного транспортера 3 (Фиг. 1, 2). Продолжительность работы встряхивателей 10 (Фиг. 1) составляет 10 секунд. Продолжительность облучения семян составляет 20 минут. Затем ультрафиолетовую лампу 6 (Фиг. 1, 2) выключают. Включают привод 4 (Фиг. 1) и подают семена ленточным транспортером 3 (Фиг. 1, 2) в выгрузной бункер 11 (Фиг. 1). Включают вентилятор 12, которым создают разряжение в соединительном трубопроводе 15 и циклоне-разделителе 13. За счет созданного разряжения в циклоне разделителе 13 посредством всасывающего трубопровода 18 втягивают семена из выгрузного бункера 11 и подают в циклон-разделитель 13. В циклоне-разделителе 13 отделяют семена от воздуха. Воздух направляют в вентилятор 12, затем воздух подают в нагнетательный трубопровод 16. В циклоне-разделителе 13 семена опускают вниз и подают в дозатор 14, а затем подают в нагнетательный трубопровод 16. По нагнетательному трубопроводу 16 при помощи потока воздуха подают семена в разгрузочный циклон 17. В разгрузочном циклоне 17 осуществляют разделение семян от воздуха. Воздух выходит в атмосферу. Семена падают вниз.

Устройство для ультрафиолетовой обработки семян при их погрузке обеспечивает снижение травмирования семян за счет их подачи ленточным транспортером, распределение семян по ширине ленточного транспортера за счет использования шнека, равномерное ультрафиолетовое облучение семян за счет поворачивания на ленточном транспортере в результате встряхивания семян за счет использования встряхивателей, перемещение семян по непрямой траектории за счет использования пневматического транспорта.

Источники информации

1. RU 214488 U1, А01С 1/00 (2006.01). Устройство для ультрафиолетовой обработки семян / Вендин С.В., Страхов В.Ю., Саенко Ю.В., Кузьмина О.С., Широков М.С. - 2022114478; Заявл. 27.05.2022; Опубл. 31.10.2022.

2. RU 215991 U1, А01С 1/00 (2006.01). Устройство для ультрафиолетовой обработки семян / Вендин С.В., Страхов В.Ю., Саенко Ю.В., Кузьмина О.С., Широков М.С. - 2022125629; Заявл. 29.09.2022; Опубл. 12.01.2023.

3. RU 218681 U1, А01С 1/00 (2006.01). Устройство для ультрафиолетовой обработки при погрузке семян / Вендин С.В., Страхов В.Ю., Саенко Ю.В. - 2023110223; Заявл. 20.04.2023; Опубл. 06.06.2023.

Устройство для ультрафиолетовой обработки семян при их погрузке относится к сельскому хозяйству и предназначено для обеззараживания семян и их последующей погрузки. Устройство для ультрафиолетовой обработки семян состоит из загрузочного бункера, в нижней части которого выполнена дозирующая заслонка. Ниже загрузочного бункера расположен смонтированный на опорах ленточный транспортер с электрическим приводом для обеспечения его движения. Над ленточным транспортером установлен шнек для распределения семян по ширине ленточного транспортера, витки которого выполнены правыми и левыми. Также над ленточным транспортером установлена ультрафиолетовая лампа, над которой смонтирован отражатель. Под верхней ветвью ленточного транспортера установлены ролики и выполненные в форме эллипса встряхиватели для встряхивания верхней ветви ленточного транспортера. Ролики и встряхиватели выполнены с возможностью вращения. С противоположной стороны ленточного транспортера от загрузочного бункера установлен выгрузной бункер, расположенный ниже ленточного транспортера. При этом нижняя часть выгрузного бункера соединена с одной стороной всасывающего трубопровода, другая сторона которого соединена тангенциально с циклоном-разделителем, ниже которого установлен дозатор. Нижняя часть дозатора соединена с нагнетательным трубопроводом вентилятора, обеспечивающего создание разряжения в циклоне-разделителе. Соединительный трубопровод соединен с верхней частью циклона-разделителя, а на нагнетательном трубопроводе установлен разгрузочный циклон. Изобретение обеспечивает снижение травмирования семян и повышение равномерности ультрафиолетового облучения семян. 2 ил.

Устройство для ультрафиолетовой обработки семян при их погрузке, состоящее из загрузочного бункера, в нижней части которого выполнена дозирующая заслонка, а ниже загрузочного бункера расположен смонтированный на опорах ленточный транспортер с электрическим приводом для обеспечения его движения, при этом над ленточным транспортером установлен шнек для распределения семян по ширине ленточного транспортера, витки которого выполнены правыми и левыми, и также над ленточным транспортером установлена ультрафиолетовая лампа, над которой смонтирован отражатель, а под верхней ветвью ленточного транспортера установлены ролики и выполненные в форме эллипса встряхиватели для встряхивания верхней ветви ленточного транспортера, причем ролики и встряхиватели выполнены с возможностью вращения, кроме того, с противоположной стороны ленточного транспортера от загрузочного бункера установлен выгрузной бункер, расположенный ниже ленточного транспортера, при этом нижняя часть выгрузного бункера соединена с одной стороной всасывающего трубопровода, другая сторона которого соединена тангенциально с циклоном-разделителем, ниже которого установлен дозатор, нижняя часть которого соединена с нагнетательным трубопроводом вентилятора, обеспечивающего создание разряжения в циклоне-разделителе, причем соединительный трубопровод соединен с верхней частью циклона-разделителя, а на нагнетательном трубопроводе установлен разгрузочный циклон.
