УСТРОЙСТВО ЭКСТРЕННОГО УНИЧТОЖЕНИЯ МИКРОСХЕМ ПАМЯТИ Российский патент 2025 года по МПК G06F12/14 F42B3/10

Изобретение относится к области защиты информации от несанкционированного доступа, а именно к устройствам уничтожения электронных данных на носителях информации (микросхемах памяти) до состояния, обеспечивающего невозможность их восстановления.

В настоящее время устройства хранения информации применяются как для служебной информации, так и программного обеспечения, определяющего функциональные возможности электронных приборов. Данная информация нередко является конфиденциальной, в связи с чем может потребоваться ее экстренное уничтожение в процессе эксплуатации.

Задача, на решение которой направлено заявляемое изобретение, является обеспечение экстренного уничтожения информации при сохранении целостности электронною блока, содержащего носитель, а также снижение уровня опасности при эксплуатации устройства.

Известен способ разрушения интегральных схем памяти носителей информации, где приведено устройство для осуществления способа (патент RU 2424584, МПК G11B 33/00. F42 В1/02, опубл. 12.08.2009). Взрывное режущее устройство основано на термобарическом воздействии па уничтожаемый объект и включает один или несколько удлиненных кумулятивных зарядов ГУКЗ) с узлом задействования. Узел задействования является общим для всех УКЗ и соединен с одним или несколькими УКЗ детонационной разводкой, входной участок которой размещен под углом к плоскости размещении других участков разводки. Данное устройство направлено на повышение быстродействия уничтожения электронных носителей информации.

Недостатками устройства, являются:

- использование для решения задачи взрывного способа, что требует обеспечения повышенных мер безопасности при эксплуатации устройства, кроме того, при решении некоторых задач применение взрывчатого вещества недопустимо;

- сравнительно большие габаритные размеры устройства.

Известно также устройство экстренного уничтожения микросхем памяти, воздействие которого на уничтожаемый объект основано на термобарическом принципе (патент RU 2790351, МПК G06F 12/14. G06F 21 00, опубл. 16.02.2023). Для повышения надежности срабатывания устройства и уровня безопасности персонала при его эксплуатации оно сдержит герметичный корпус, в котором установлены рабочий заряд, представляющий собой металлическую трубку, снаряженную пиротехническим составом и с ослабляющей проточкой на внешней поверхности, инициирующий элемент, содержащий токоведущие электроды с перегораемым мостиком накаливания, кроме того в конструкцию введен блок электронный, через который осуществляют подключение к устройству носителя данных посредством многожильного шлейфа. Недостатками устройства, являются:

- сравнительно большие габаритные размеры устройства;

- сравнительно большие масса рабочего заряда, и масса устройства в целом.

Наиболее близким к заявляемому техническому решению по конструктивным признакам является устройство для уничтожения носителей информации термохимического разрушения кристалла микросхемы памяти (патент RU 2690781, МПК G06F 1214, F42B3 3/10). Устройство основано на термохимическом принципе воздействия на уничтожаемый объект и содержит герметичный корпус, в котором установлены рабочий заряд, к которому примыкает промежуточный заряд, в контакте с которым в свою очередь находится инициирующий элемент в виде перегораемого мостика, приваренного к электродам. Рабочий и промежуточный заряды выполнены из пиротехнических составов, при этом промежуточный заряд установлен между уничтожаемым носителем информации и рабочим зарядом, что позволяет реализовать при трении пиротехнического состава градиент давления, обеспечивающий перенос горячих химически активных продуктов горения на кристалл микросхемы, тем самым дополнительно повышая эффективность термохимического разрушения кристалла микросхемы памяти.

Недостатками указанного устройства являются:

- необходимое использования для некоторых типов носителей информации (микросхем памяти) большого количества пиротехнического состава для термохимического разрушения кристалла микросхемы памяти;

- затрудненный выбор компоновочных решений при заданных габаритах устройства в связи с фиксированным положением элемента задействования относительно рабочего заряда;

- необходимость применения при решении некоторых задач дополнительных средств тепловой защиты, в силу относительно низкой скорости при высокой температуре горения пиротехнического состава.

Технический результат, достигаемый при использовании заявляемого изобретения, заключается в повышении эксплуатационных характеристик путем уменьшения габаритов устройства за счет уменьшения массы пиротехнического состава рабочего заряда при сохранении высокой эффективности разрушения, расширения возможности для выбора компоновочных решений.

Указанный технический результат достигается за счет того, что в устройстве экстренного уничтожения микросхем памяти, содержащем герметичный корпус, в котором установлены рабочий заряд, выполненный из пиротехнического состава, и инициирующий элемент, содержащий токоведущие электроды с мостиком накаливания, новым является то, что рабочий заряд выполнен из пиротехнического состава, обеспечивающего при горении динамическое генерирование газообразных продуктов, а инициирующий элемент представляет собой электровоспламенитель, с возможностью размещения его с любой стороны рабочего заряда в контакте с ним или через воздушный канал.

В зависимости от размещения уничтожаемого объекта, в устройство может быть дополнительно введен промежуточный заряд и пиротехнического состава. установленный между рабочим нарядом и инициирующим цементом и соединенный с ними через воздушные каналы.

Динамическое генерирование большого количества газообразных продуктов горения происходит за счет протекания с высокой скоростью высокоэкзотермического химического процесса, а формирующийся при этом значительный градиент давления переносит поток высокотемпературных продуктов реакции на значительное расстояние, Кроме этого, при попадании продуктов горения на микросхему происходит усиление термического воздействия за счет их конденсации. Изготовление рабочего заряда из пиротехнического состава с указанными свойствами позволяет увеличить быстродействие и эффективность разрушения, поскольку длительность процесса разрушения составляет доли секунды, а механические нагрузки на носитель информации на несколько порядков выше по сравнению с прочностными характеристиками большинства корпусов носителей информации (микросхем памяти). Существенным преимуществом использования пиротехническою состава с указанными свойствами может являться возможность уменьшения массы навески состава, что в свою очередь позволяет уменьшить габариты самого устройства при сохранении высокой эффективности разрушения, а также позволяет организовать контакт инициирующего элемента с рабочим зарядом с любой стороны, что позволяет создать более компактную компоновочную схему и оптимизировать размеры устройства.

Разделение инициирующего элемента и рабочего заряда воздушным каналом, а также применение при необходимости промежуточного заряда, существенно облегчает и расширяет выбор компоновочных решений при реализации конкретных устройств, а также позволяет повысить безопасность при эксплуатации.

Новая совокупность существенных признаков позволяет обеспечить термобарическое разрушение кристалла микросхемы памяти, что гарантирует уничтожение записанной информации.

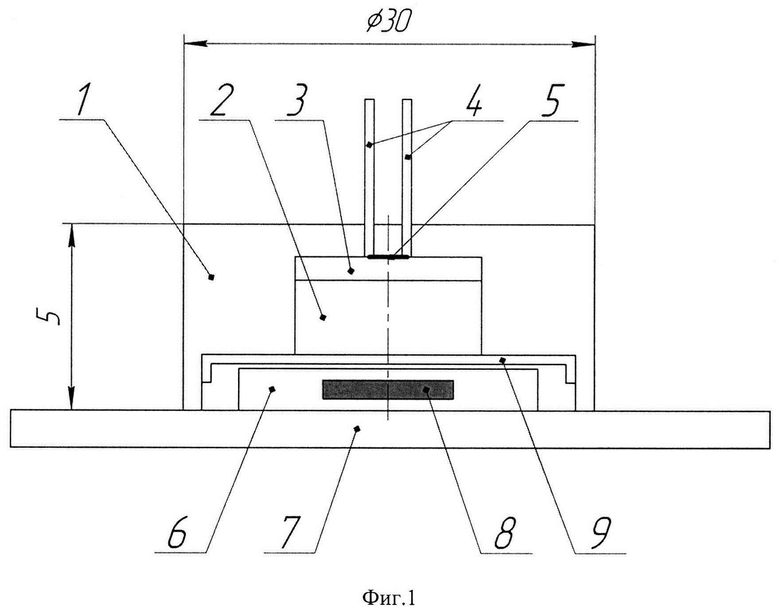

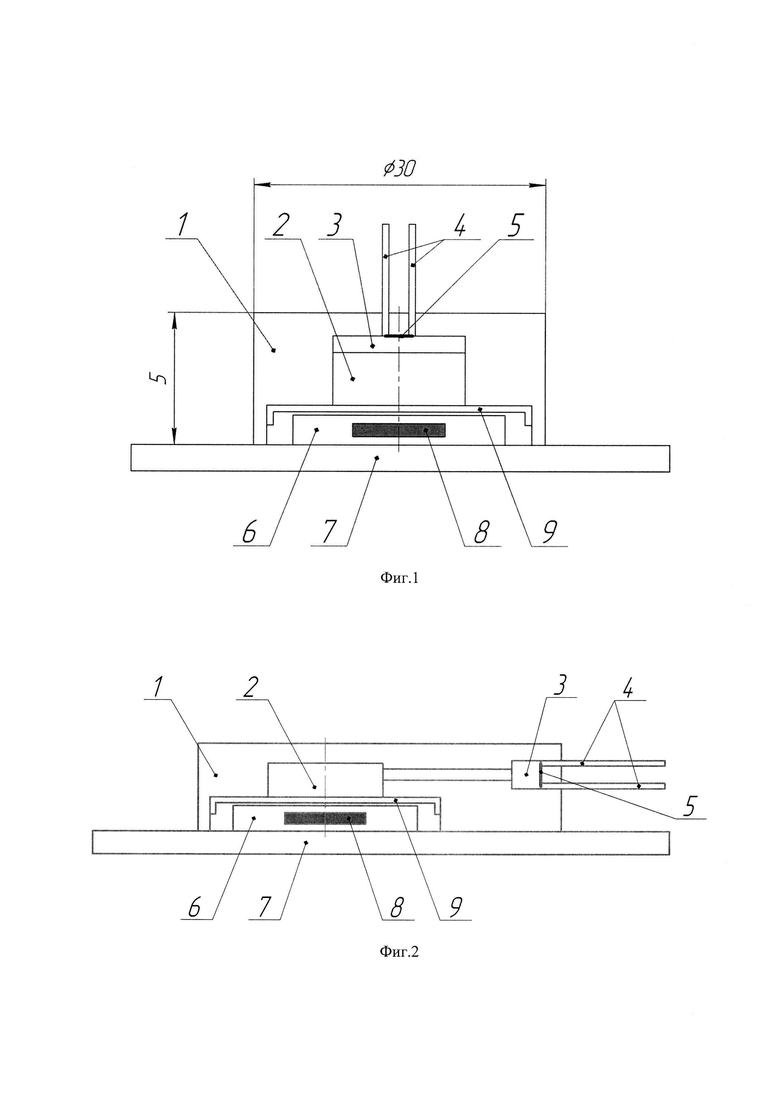

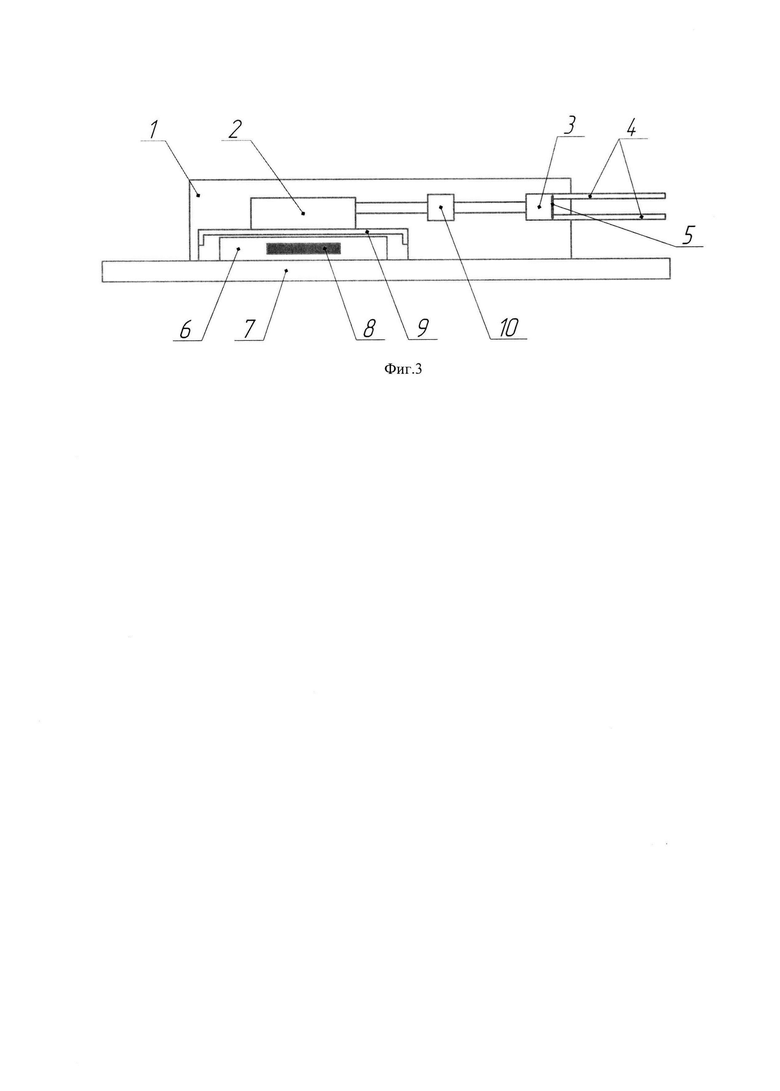

Пример исполнения заявляемого устройства поясняется фигурами. На фиг. 1 представлен вариант устройства экстренного уничтожения микросхем памяти, где инициирующий, элемент и рабочий заряд находятся в контакте, на фиг. 2 - вариант устройства экстренного уничтожения микросхем памяти где инициирующий элемент и рабочий заряд соединены воздушным каналом, на фиг. 3 - вариант устройства экстренного уничтожения микросхем памяти с промежуточным зарядом между инициирующим элементом и рабочим зарядом.

Пояснения к фиг. 1, 2 и 3

1 - корпус; 2 - рабочий заряд из пиротехнического состава; 3 - заряд электровоспламенителя из пиротехническою состава; 4 - токоведущие электроды электровоспламенителя; 5 - мостик электровоспламенителя; 6 - микросхема; 7 - плата; 8 - кристалл памяти; 9 - крышка; 10 - промежуточный заряд из пиротехнического состава.

Устройство экстренного уничтожения микросхем памяти представляет собой металлический корпус 1, в котором размещены рабочий заряд 2. инициирующий элемент в виде электровоспламенителя с зарядом из пиротехнического состава 3 мостиком накаливания 5 и токоведущими электродами 4. Заряд электровоспламенителя из пиротехнического состава 3 находится в контакте с рабочим зарядом 2 (фиг. 1), или соединен с рабочим заря лом 2 воздушным канатом (фиг. 2), или соединен с рабочим зарядом 2 воздушным канатом через промежуточный заряд 10 (фиг. 3). Для инициирования заряда электровоспламенителя 3 применяют мостик накаливания 5. приваренный к токоведущим электродам 4. Корпус 1 герметизируется крышкой 9 и устанавливается над микросхемой памяти 6 таким образом, чтобы рабочий заряд 2 располагался над кристаллом памяти 8 уничтожаемой микросхемы 6. Для повышения безопасности, а именно, для ограничения зоны высокотемпературного воздействия габаритами устройства, корпус 1 поджимается к плате 7.

Настоящее изобретение не ограничиваемся приведенными примерами.

Устройство работает следующим образом: при подаче на токоведущие электроды 4 электрического сигнала на уничтожение происходит нагрев мостика 5. вследствие чего инициируется воспламенение заряда электровоспламенителя 3 и передача воспламенительного импульса рабочему заряду 2 либо через непосредственный контакт (фиг. 1), либо по воздушному каналу (фиг. 2), либо по воздушному каналу через промежуточный заряд (фиг. 3). Горение пиротехнического состава рабочего заряда 2 сопровождается динамическим генерированием большого количества газообразных продуктов горения, которые прорывают герметизирующую крышку 9 корпуса 1, после чего происходит термобарическое воздействие продуктов горения рабочего заряда 2 на микросхему 6 и кристалл памяти 8.

Работоспособность заявляемого устройства подтверждается следующим примером конкретного выполнения.

В лабораторных условиях заявляемое устройство било реализовано в виде опытного образца цилиндрической формы, диаметром 30 мм и высотой 4 мм. В стальной корпус запрессовывался рабочий заряд пиротехнического состава из ШСТФ (ТУ 20.51.14-065-23615-2020) на основе титана и калия хлористокислого. а соотношении 40:60 массовых долей соответственно, массой 0,1 г. Для инициирования рабочего заряда использовали ЭВ с навеской ПТС на нихромовом мостике диаметром 30 мкм (состав КР50СД50 и ПКТФ). Изоляция токоведущих электродов от корпуса осуществлялась с помощью электроизоляционной втулки. Корпус герметизировался крышкой из алюминиевой фольги толщиной 1,5 мм и устанавливался над уничтожаемой микросхемой на плату из стеклотекстолита толщиной 1.5 мм. Экспериментально было подтверждено, что при срабатывании опытных образцов оказываемое сильное разрывное действие за счет динамического генерирования большого количества газообразных продуктов горения рабочего заряда приводит к полному разрушению микросхем памяти 1623РТ1Т, 1623РТ2А. 1636РР4У. MT29F128G08AJAAAWP-IT:A. что соответствует гарантированному уничтожению записанной на нем информации, при этом обеспечивается сохранение целостности электронного блока, содержащего носитель информации, так как зона воздействия не выходит за габариты устройства.

Изобретение относится к области защиты информации от несанкционированного доступа путем уничтожения носителя данных. Технический результат заключается в повышении эксплуатационных характеристик путем уменьшения габаритов устройства за счет уменьшения массы пиротехнического состава рабочего заряда при сохранении высокой эффективности разрушения. Технический результат достигается за счет того, что устройство содержит герметичный корпус, в котором установлены рабочий заряд, выполненный из пиротехнического состава, обеспечивающего при горении динамическое генерирование газообразных продуктов, и инициирующий элемент, установленный в контакте с рабочим зарядом или соединенные воздушным каналом. 1 з.п. ф-лы, 3 ил.

1. Устройство экстренного уничтожения микросхем памяти, содержащее установленные в герметичном корпусе рабочий заряд, выполненный из пиротехнического состава, и инициирующий элемент, включающий токоведущие электроды с мостиком накаливания, отличающееся тем, что рабочий заряд выполнен из пиротехнического состава, обеспечивающего при горении динамическое генерирование газообразных продуктов, а инициирующий элемент представляет собой электровоспламенитель с возможностью размещения его с любой стороны рабочего заряда в контакте с ним или через воздушный канал, при этом корпус герметизируется крышкой и устанавливается таким образом, чтобы рабочий заряд находился над кристаллом памяти уничтожаемой микросхемы, с возможностью прорыва герметизирующей крышки корпуса газообразными продуктами горения рабочего заряда с последующим термобарическим воздействием на уничтожаемый объект.

2. Устройство по п. 1, отличающееся тем, что в зависимости от размещения уничтожаемого объекта в устройство введен промежуточный заряд из пиротехнического состава, установленный между рабочим зарядом и инициирующим элементом и соединенный с ними через воздушный канал.
