МОНТАЖНОЕ УСТРОЙСТВО Российский патент 2025 года по МПК E03C1/326 E03D11/14

Область техники, к которой относится изобретение

Настоящее изобретение относится к монтажному устройству для крепления по меньшей мере одного сантехнического изделия согласно ограничительной части пункта 1 формулы изобретения.

Уровень техники

Из уровня техники известны монтажные устройства для крепления сантехнических изделий. Такие монтажные устройства стационарно устанавливаются за фальшстеной и служат для монтажа таких сантехнических изделий, как смывные бачки, унитазы, писсуары, арматура, раковины, элементы управления, электрические элементы и т.п. Так, например, патентный документ ЕР 2 662 502 раскрывает такое монтажное устройство.

При установке в здании монтажных устройств, известных из уровня техники, достигаются очень хорошие результаты, однако, желательно, чтобы изготовитель создал монтажное устройство с более гибкими возможностями использования.

Раскрытие сущности изобретения

Исходя из указанного уровня техники, задача настоящего изобретения заключается в том, чтобы обеспечить монтажное устройство для крепления по меньшей мере одного сантехнического изделия, исключающее недостатки известного уровня техники. В частности, задачей настоящего изобретения является обеспечение монтажного устройства для крепления по меньшей мере одного сантехнического изделия, которое обладает более гибкими возможностями использования.

Эта задача решена объектом пункта 1 формулы изобретения. Согласно нему монтажное устройство для крепления по меньшей мере одного сантехнического изделия содержит две стойки, которые расположены на расстоянии друг от друга и проходят вдоль центральной оси, а также поперечный элемент по меньшей мере с одним крепежным элементом, расположенный между стойками и соединяющий указанные две стойки. Поперечный элемент содержит нижнюю стенку, переднюю стенку и верхнюю стенку, при этом нижняя стенка выступает от нижней кромки передней стенки под углом α, а верхняя стенка выступает от верхней кромки передней стенки под углом β. Для доступа к указанному по меньшей мере одному крепежному элементу в передней стенке предусмотрено по меньшей мере одно отверстие. По меньшей мере одна из стенок соединена на конце со стойками при помощи сварного соединения. Это означает, что по меньшей мере одна из стенок, выбранная из группы, содержащей нижнюю стенку, переднюю стенку и верхнюю стенку, соединена на конце со стойками при помощи сварного соединения. Особенно предпочтительно, чтобы нижняя стенка и верхняя стенка были соединены на концах со стойками при помощи сварного соединения. В другом предпочтительном варианте осуществления нижняя стенка, передняя стенка и верхняя стенка соединены на концах со стойками при помощи сварного соединения.

Благодаря такой конструкции поперечного элемента, передняя стенка может иметь небольшую высоту, поэтому пространство, образующееся над поперечным элементом в монтажном положении, может быть использовано для установки других элементов, которые служат для обеспечения работы сантехнического изделия. Такими элементами являются, например, дополнительные сантехнические элементы, электрические розетки, управляющие устройства, вытяжные вентиляторы для удаления запахов и т.п. Таким образом обеспечивается возможность более гибкого использования.

Передняя стенка имеет переднюю поверхность, которая в монтажном положении ориентирована к сантехническому изделию. При этом сантехническое изделие опирается через фальшстену на переднюю поверхность. Фальшстена может быть выполнена различным образом. В монтажном положении поперечный элемент является открытым снизу и закрыт спереди передней поверхностью.

Благодаря расположению нижней стенки и верхней стенки, которые выступают из передней стенки, может быть получен С-образный профиль.

Указанное сварное соединение между поперечным элементом и обеими стойками может проходить по всей длине от нижней стенки, передней стенки или верхней стенки. Однако сварное соединение может также проходить только по части указанной длины.

Указанный по меньшей мере один крепежный элемент может быть выполнен различным образом, например, в виде резьбового отверстия непосредственно в поперечном элементе, в виде отверстий в поперечном элементе, в виде гаек позади отверстия в поперечном элементе или в виде отдельной крепежной детали позади отверстия в поперечном элементе. Резьбовой стержень предпочтительно выполнен с возможностью соединения по меньшей мере с одним крепежным элементом. Это означает, что для резьбового стержня предусмотрен по меньшей мере один крепежный элемент, например, зажим. Указанный крепежный элемент предпочтительно имеет прочное соединение с поперечным элементом и предпочтительно расположен за передней стенкой.

Верхний свободный конец верхней стенки, который расположен напротив верхней кромки передней стенки, предпочтительно находится на вертикальном расстоянии, составляющем 40-90 мм, от нижней стенки.

Вертикальное расстояние представляет собой расстояние в направлении, параллельном передней поверхности передней стенки. В монтажном положении вертикальное расстояние проходит вертикально.

Достоинство выбора вертикального расстояния в таких пределах заключается в том, что поперечный элемент проходит над крепежным элементом лишь в небольшой степени. В результате этого образуется пространство для установки вышеуказанных дополнительных элементов.

Базовая плоскость предпочтительно проходит перпендикулярно центральным осям обеих стоек и через центр по меньшей мере одного крепежного элемента. Верхний свободный конец верхней стенки, который расположен напротив верхней кромки передней стенки, находится вертикальном расстоянии, составляющем 35-60 мм, от базовой плоскости.

Угол β между передней стенкой и верхней стенкой предпочтительно лежит в диапазоне от 100° до 150°. Наклон между передней стенкой и верхней стенкой повышает жесткость поперечного элемента.

Угол α между передней стенкой и нижней стенкой предпочтительно лежит в диапазоне от 80° до 100° и предпочтительно составляет 90°.

Верхняя стенка и/или нижняя стенка предпочтительно содержит концевой участок, выступающий параллельно передней стенке. Этот концевой участок образует вышеуказанный свободный конец верхней стенки. Выступающий концевой участок дополнительно повышает жесткость поперечного элемента.

Передние поверхности стоек предпочтительно определяют переднюю плоскость, а задние поверхности стоек - заднюю плоскость. Поперечный элемент предпочтительно расположен таким образом, чтобы передняя поверхность передней стенки находилась в указанной передней плоскости. При этом верхняя стенка проходит от передней плоскости до задней плоскости. Если имеется дополнительный концевой участок, его задняя сторона лежит в указанной задней плоскости. Нижняя стенка проходит от передней плоскости по меньшей мере до задней плоскости.

Монтажное устройство предпочтительно включает в себя также стенной элемент, который выполнен отдельно от монтажного устройства, и который в монтажном положении может быть установлен над поперечным элементом, при этом стенной элемент предпочтительно находится в соприкосновении с поперечным элементом. Стенной элемент может быть использован по выбору, в зависимости от условий монтажа.

Стенной элемент предпочтительно изготавливается из полимера или из металла. Что касается монтажа, то стенной элемент может быть установлен различным образом. Стенной элемент предпочтительно устанавливается с возможностью отсоединения, например, с использованием стопорного и/или защелкивающегося соединения. Так, например, стенной элемент может насаживаться на верхнюю стенку. Особенно предпочтительно, чтобы стенной элемент опирался на концевой участок верхней стенки.

Верхняя стенка предпочтительно выполнена таким образом, чтобы она служила для установки стенного элемента.

Особенно предпочтительно, чтобы стенной элемент насаживался на вышеуказанный концевой участок. Стенной элемент предпочтительно содержит заднюю стенку и верхнюю стенку. Задняя стенка в монтажном положении предпочтительно проходит параллельно обеим центральным осям, в то время как верхняя стенка имеет наклон под углом δ относительно задней стенки, таким образом, чтобы между верхней стенкой, концевым участком, задней стенкой и верхней стенкой создавалось установочное пространство.

Задняя стенка предпочтительно образует продолжение концевого участка.

Установочное пространство служит для размещения присоединительных элементов, в частности, сантехнических приборов, электрических розеток и т.п. В монтажном положении к установочному пространству имеется доступ с передней стороны. При этом стенной элемент экранирует установочное пространство сзади, что является большим достоинством в случае выпадения хлопьев из изоляционного материала фальшстены, на которой устанавливается монтажное устройство.

В монтажном положении к установочному пространству имеется доступ спереди. Иными словами, установочное пространство образовано таким образом, чтобы оно было открытым спереди, что упрощает установку указанных элементов.

Задняя стенка стенного элемента предпочтительно имеет заднюю сторону, которая расположена в задней плоскости, определяемой задними поверхностями стоек. Верхняя стенка стенного элемента предпочтительно проходит до передней плоскости, определяемой передними поверхностями стоек.

Поперечный элемент предпочтительно имеет выемку, проходящую через переднюю стенку и верхнюю стенку. Эта выемка используется для прохода соединительных кабелей.

Стенной элемент предпочтительно содержит прорезь, расположенную таким образом, чтобы выемка в поперечном элементе продолжалась вверх.

В первом предпочтительном варианте осуществления поперечный элемент с нижней стенкой, передней стенкой и верхней стенкой изготавливается из цельного профиля. Такое монтажное устройство содержит дополнительную поперечину, которая в монтажном положении расположена под поперечным элементом, при этом указанная дополнительная поперечина образует опорную стенку, на которую может опираться сантехническое изделие.

В этом варианте осуществления поперечный элемент под действием сантехнического изделия подвергается нагрузке на растяжение, а дополнительная поперечина - нагрузке на сжатие. Дополнительная поперечина соединена также с обеими стойками. Поперечный элемент, дополнительная поперечина и обе стойки предпочтительно изготавливаются из металла и прочно, в частности, при помощи неразъемного соединения материала и/или соединения с кинематическим замыканием или соединения с силовым замыканием, соединяются с опорой.

Во втором предпочтительном варианте осуществления поперечный элемент содержит переднюю опорную часть с опорной стенкой, на которую может опираться сантехническое изделие, и заднюю опорную часть с задней стенкой.

Передняя опорная часть и/или задняя опорная часть предпочтительно содержат по меньшей мере один соединительный участок, который выступает под углом, в частности, под прямым углом, из опорной стенки и/или из задней стенки. При помощи указанного по меньшей мере одного соединительного участка обе опорных части могут быть прочно соединены друг с другом таким образом, чтобы в соединенном положении опорная стенка находилась на расстоянии от задней стенки.

Благодаря наличию соединительных участков на обеих опорных частях, обеспечивается возможность очень простого изготовления поперечного элемента. В частности, исключаются трудоемкие операции совмещения, поскольку обе опорные части при помощи соединительных участков могут быть установлены в заданном положении относительно друг друга, а затем могут быть соединены соединительными участками друг с другом.

Под термином "могут быть прочно соединены" понимается соединение, которое является механически прочным. Такое соединение можно получить при помощи неразъемного соединения материала и/или соединения с кинематическим замыканием или соединения с силовым замыканием. Особенно предпочтительным соединением является сварное соединение.

Наличие расстояния между опорной стенкой и задней стенкой является полезным, поскольку обеспечивает возможность изготовления поперечного элемента в виде пустотелого корпуса, в результате чего можно получить высокую механическую жесткость.

Предпочтительно, чтобы по меньшей мере один соединительный участок передней опорной части имел плоскостной контакт по меньшей мере с одним соединительным участком задней опорной части. В соединенном состоянии соединительные участки передней опорной части и задней опорной части находятся в плоскостном контакте друг с другом.

Плоскостной контакт между обоими соединительными участками является полезным, поскольку обеспечивает точное позиционирование обеих опорных частей относительно друг друга. К тому же плоскостной контакт обеспечивает опорное действие между обеими частями стоек. Кроме того, указанное прочное соединение может иметь место в области плоскостного контакта.

В одном варианте осуществления предпочтительно, чтобы по меньшей мере один соединительный участок одной опорной части имел меньшую длину, чем по меньшей мере один соединительный участок другой опорной части. При этом по меньшей мере один сварной участок предусмотрен на торцевом конце более короткого соединительного участка и на поверхности более длинного соединительного участка. За счет меньшей длины одного соединительного участка образуется пространство для сварного участка. В частности, сварной участок располагается на поверхности более длинного соединительного участка, что является предпочтительным, поскольку сварной участок находится на месте, хорошо подходящем для него.

В одном из других вариантов осуществления предпочтительно, чтобы по меньшей мере один соединительный участок одной опорной части был выполнен с такой же длиной, как по меньшей мере один соединительный участок другой опорной части. При этом по меньшей мере один сварной участок предусмотрен на торцевом конце одного соединительного участка и на поверхности другого соединительного участка. При одинаковой длине соединительных участков сварное соединение также будет расположено на поверхности другого соединительного участка.

Опорная стенка, задняя стенка, соединительные участки и стойки предпочтительно образуют пустотелый корпус с полостью, при этом указанный сварной участок расположен за пределами полости. Благодаря этому, обеспечивается хороший доступ для создания сварного участка. При этом указанный более короткий соединительный участок в соединенном состоянии расположен за пределами полости.

По меньшей мере один соединительный участок передней опорной части предпочтительно упирается во внутреннюю поверхность задней опорной части, обращенную к передней опорной части, в результате чего определяется расстояние между передней опорной частью и задней опорной частью. В качестве альтернативы или аналогично этому по меньшей мере один соединительный участок задней опорной части упирается во внутреннюю поверхность передней опорной части, обращенную к задней опорной части, в результате чего определяется расстояние между передней опорной частью и задней опорной частью.

Благодаря упору соединительных участков в соответствующую внутреннюю поверхность, не требуется предусматривать какие-либо дополнительные элементы, которые определяют расстояние между обеими опорными частями. Таким образом, изготовление и монтаж поперечного элемента существенно упрощаются.

Передняя опорная часть с опорной стенкой и по меньшей мере с одним соединительным участком предпочтительно выполнены как единое целое. Задняя опорная часть с задней стенкой и соединительным участком также выполнены как единое целое.

Обе опорные части предпочтительно изготавливаются из одного листа, при этом соединительные участки опорной стенки или задней стенки отгибаются. Перед операцией гибки лист проходит операцию резки или вырубки для получения требуемой формы и размеров.

Поперечный элемент предпочтительно содержит проем, который образует свободное промежуточное пространство в поперечном элементе, и через который может проходить отводная труба, при этом проем в опорных частях образуется вырезами в опорной стенке и задней стенке.

Проем предпочтительно расположен в нижней части поперечного элемента и является открытым снизу. Проем может иметь различные формы. Особенно предпочтительно, чтобы проем был прямоугольным. Возможны также и другие формы, в частности, V-образная или трапецеидальная формы. Особенно предпочтительно, чтобы проем содержал прямолинейные боковые кромки, которые позволяют отгибать соединительный участок опорной стенки или задней стенки.

Одни соединительные участки предпочтительно проходят вдоль боковых кромок, противоположных вырезу, а другие соединительные участки - вдоль боковых кромок, которые проходят от выреза к стойке.

Соединительные участки предпочтительно проходят по всей длине соответствующей боковой кромки, от которой они выступают.

Опорная стенка и задняя стенка предпочтительно соединены с соответствующей стойкой при помощи боковой кромки, обращенной к стойке, при этом соединительные участки проходят вдоль свободных боковых кромок, не соединенных со стойкой.

Соединительные участки предпочтительно соединены друг с другом при помощи сварного соединения. Поперечный элемент предпочтительно выполнен из металла и соединен со стойкой при помощи неразъемного соединения материала, в частности, сварного соединения, и/или соединения с кинематическим замыканием или соединения с силовым замыканием. В качестве альтернативы поперечный элемент изготавливается из полимерного материала и соединяется со стойками при помощи соединения с кинематическим замыканием и/или с силовым замыканием.

Опорный участок в монтажном положении предпочтительно проходит, по существу, вниз относительно по меньшей мере одного крепежного элемента.

Максимальная длина поперечного элемента в направлении продольной оси стоек предпочтительно лежит в диапазоне от 150 мм до 500 мм, в частности, в диапазоне от 200 мм до 400 мм, особенно предпочтительно, чтобы эта длина составляла от 275 мм до 350 мм.

По меньшей мере одна, в частности, каждая стойка предпочтительно соединена с опорной ножкой, при помощи которой монтажное устройство опирается на пол, при этом опорная ножка предпочтительно выполнена с возможностью перемещения относительно стойки и крепления к стойке.

Конструкция включает в себя монтажное устройство согласно приведенному выше описанию и сантехническое изделие с опорной поверхностью, установленное на монтажном устройстве, при этом опорная поверхность сантехнического изделия накладывается на участки опорной стенки передней опорной части.

Другие варианты осуществления раскрыты в зависимых пунктах формулы изобретения.

Краткое описание чертежей

Далее приведено описание предпочтительных вариантов осуществления со ссылками на прилагаемые чертежи, которые служат только для пояснения и не ограничивают изобретение. На чертежах показаны:

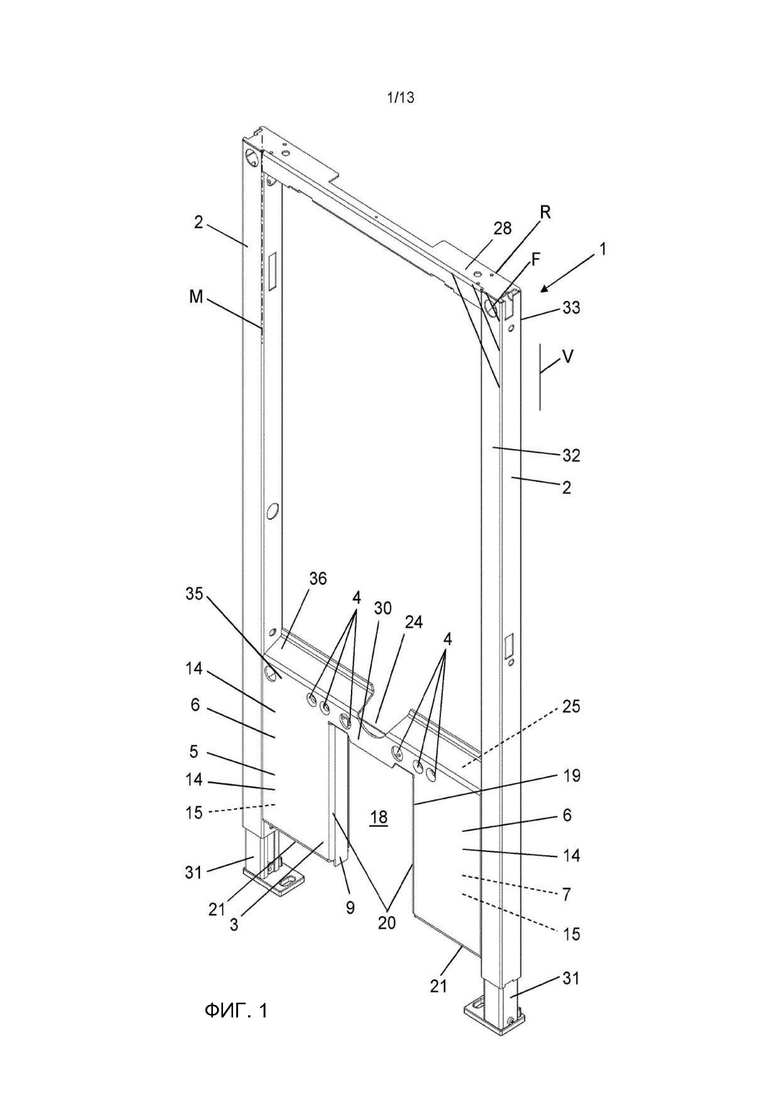

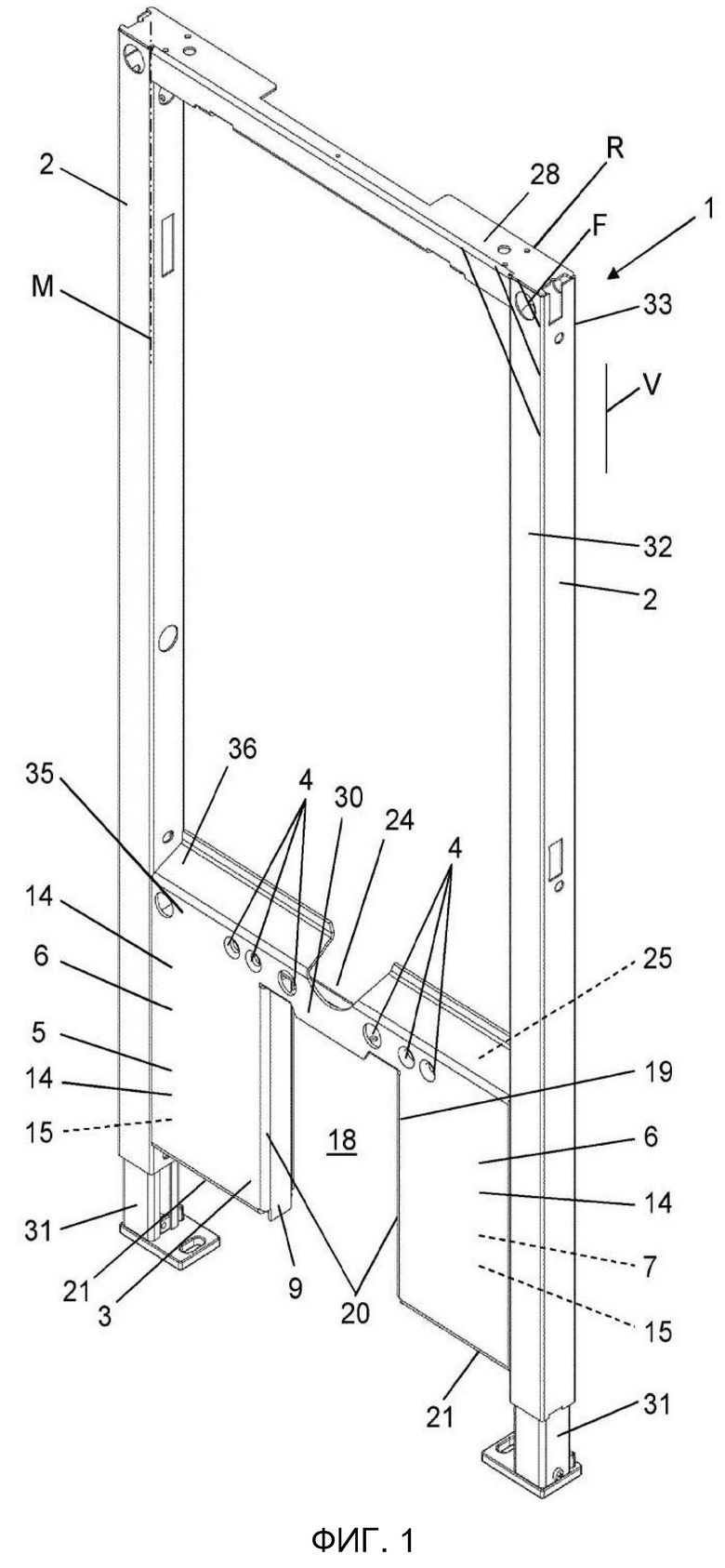

фиг. 1 - вид спереди в аксонометрии монтажного устройства согласно одному варианту осуществления настоящего изобретения;

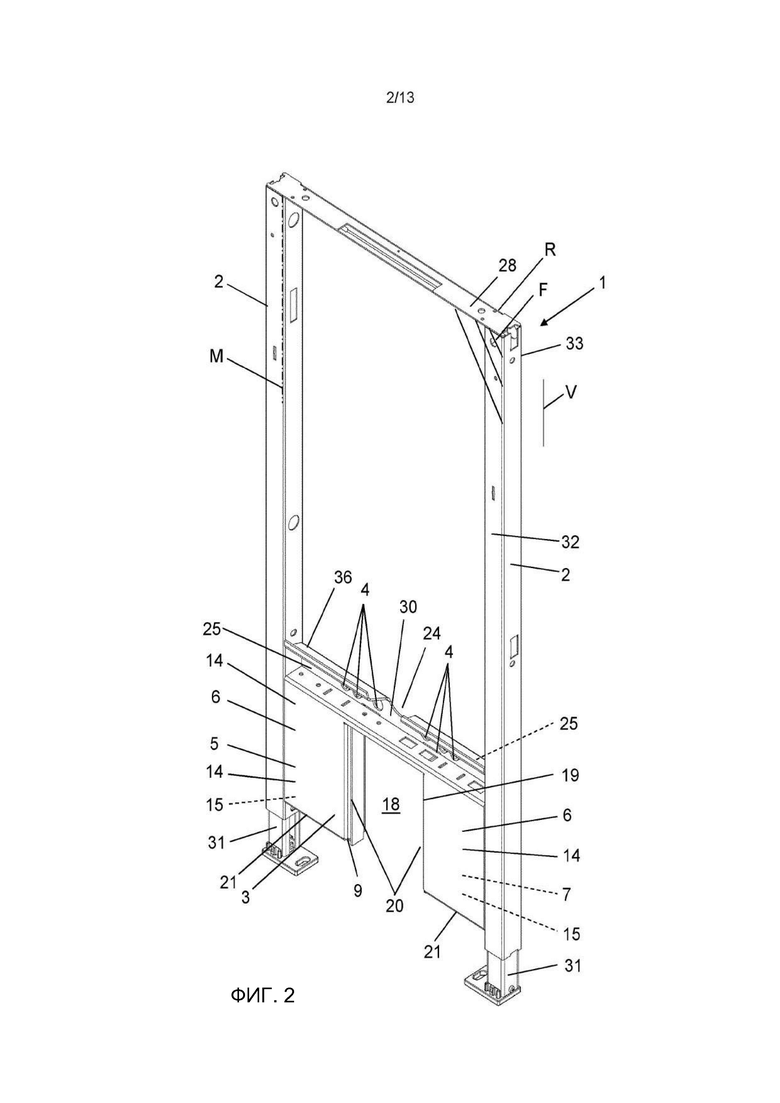

фиг. 2 - вид сзади в аксонометрии монтажного устройства с фиг. 1;

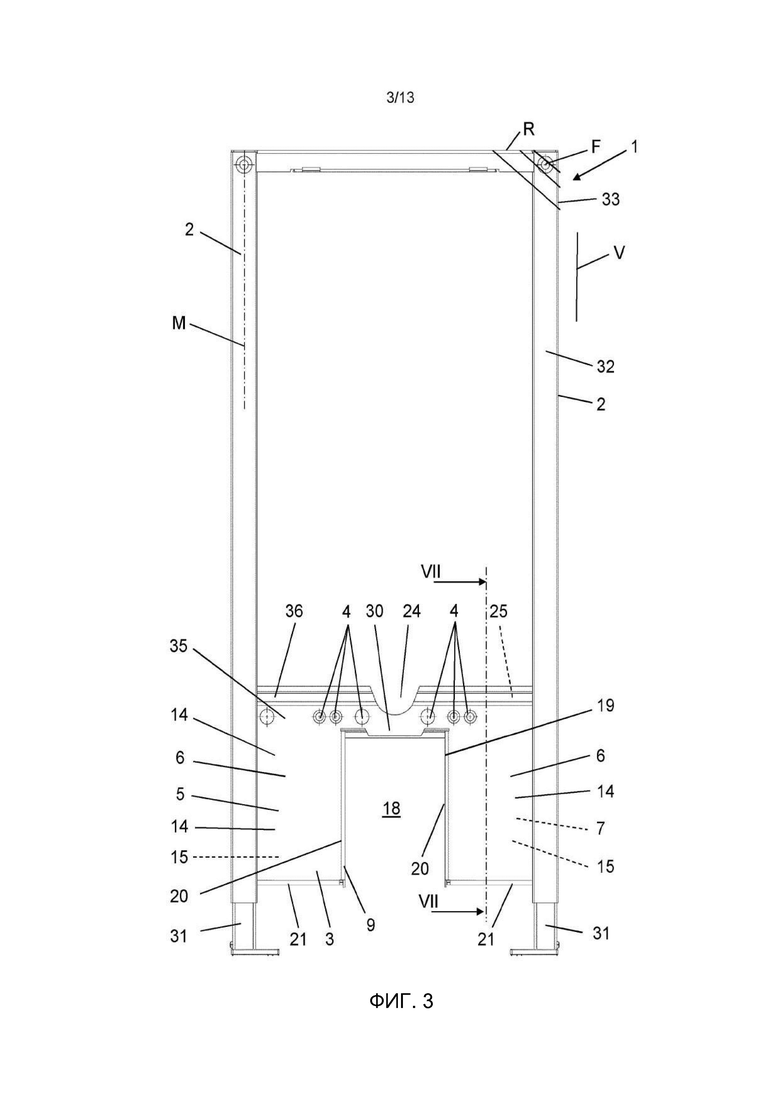

фиг. 3 - вид спереди монтажного устройства с фиг. 1;

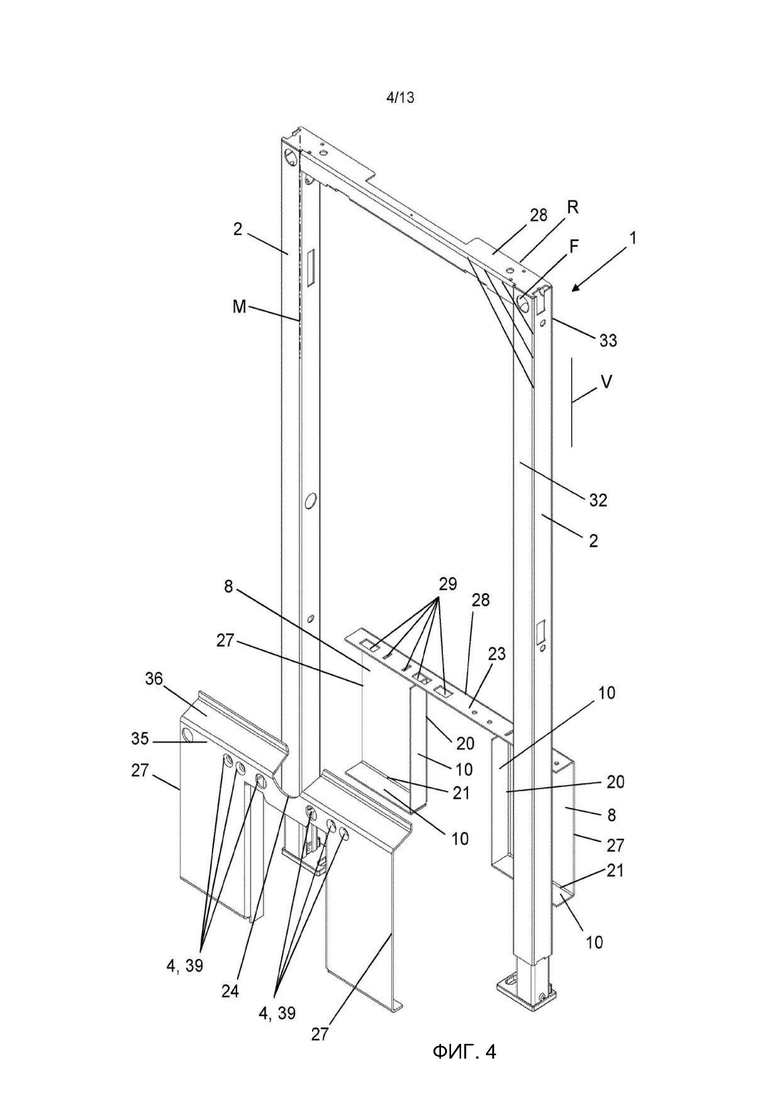

фиг. 4 - разнесенный покомпонентный вид монтажного устройства с фиг. 1;

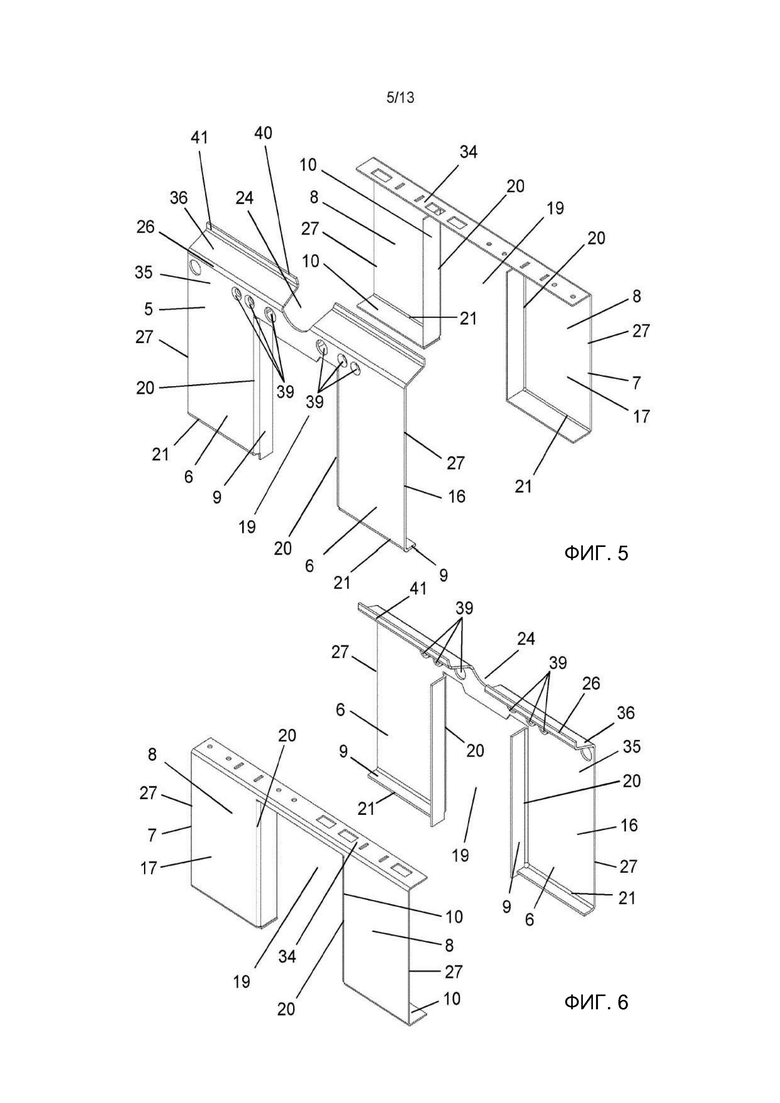

фиг. 5 - разнесенный покомпонентный вид спереди поперечного элемента монтажного устройства с фиг. 1;

фиг. 6 - разнесенный покомпонентный вид сзади поперечного элемента монтажного устройства с фиг. 1;

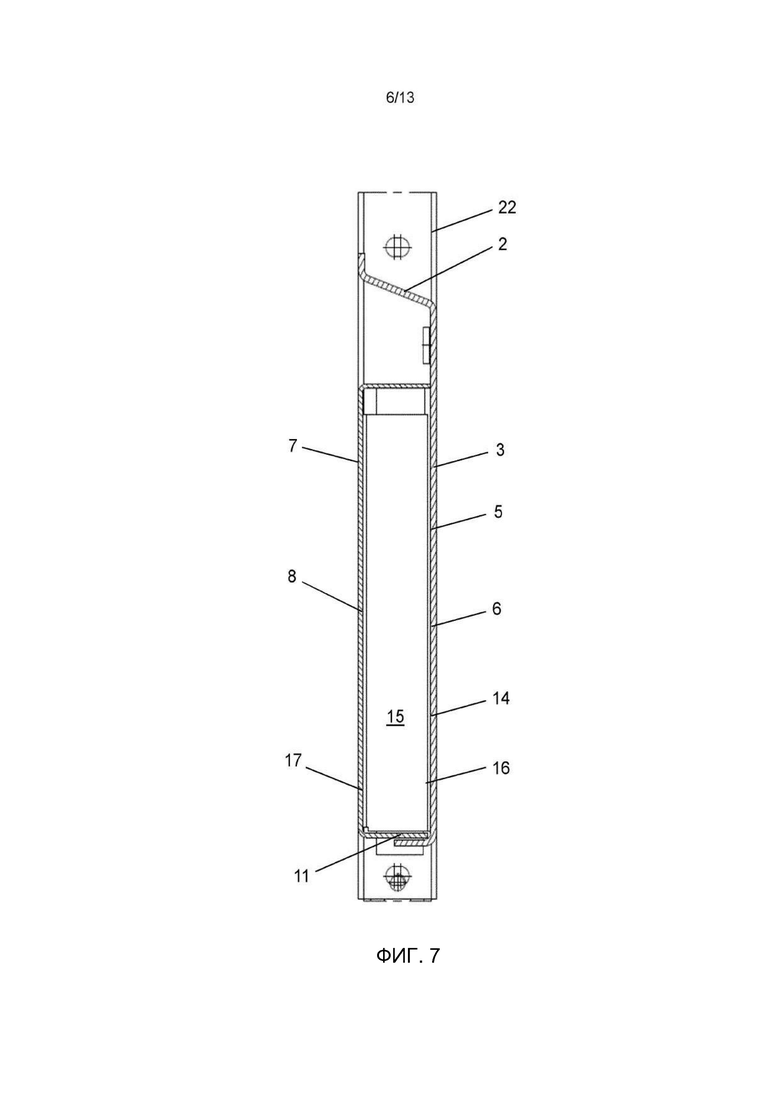

фиг. 7 - вид в разрезе по линии VII-VII разреза с фиг. 3;

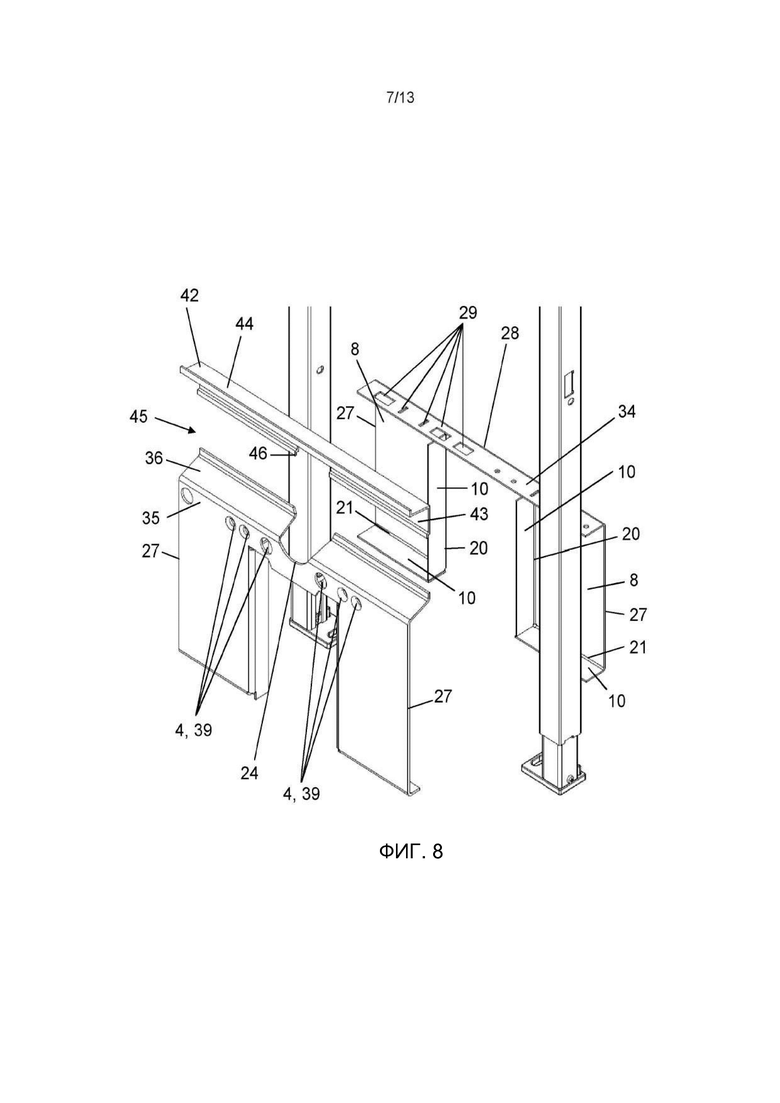

фиг. 8 - другой разнесенный покомпонентный вид монтажного устройства с фиг. 1 со стенным элементом;

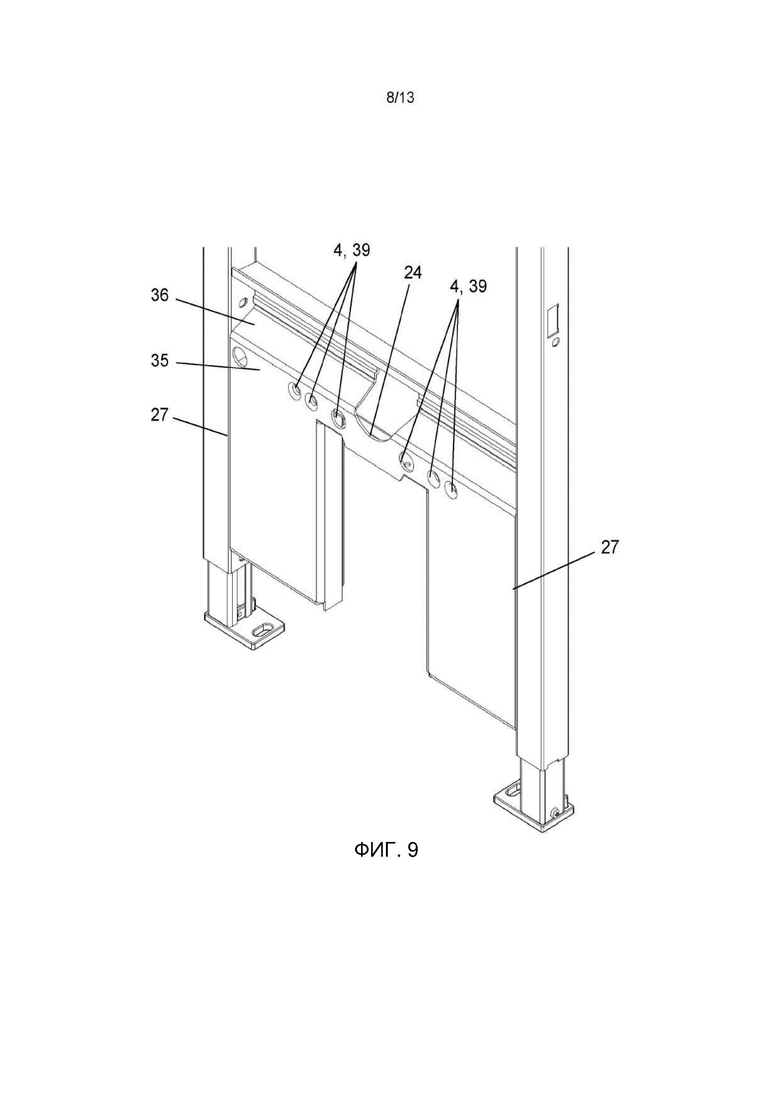

фиг. 9 - вид с фиг. 8 в соединенном состоянии;

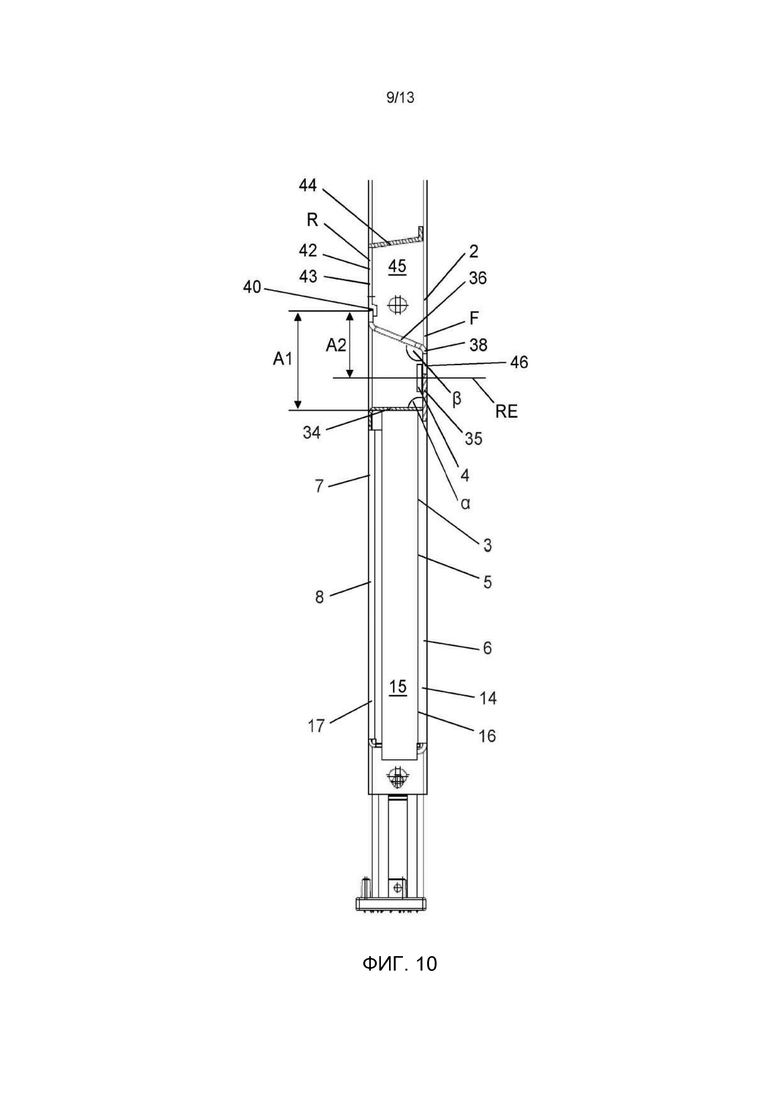

фиг. 10 - вид в разрезе, аналогичный фиг. 7, со стенным элементом с фиг. 8 и 9;

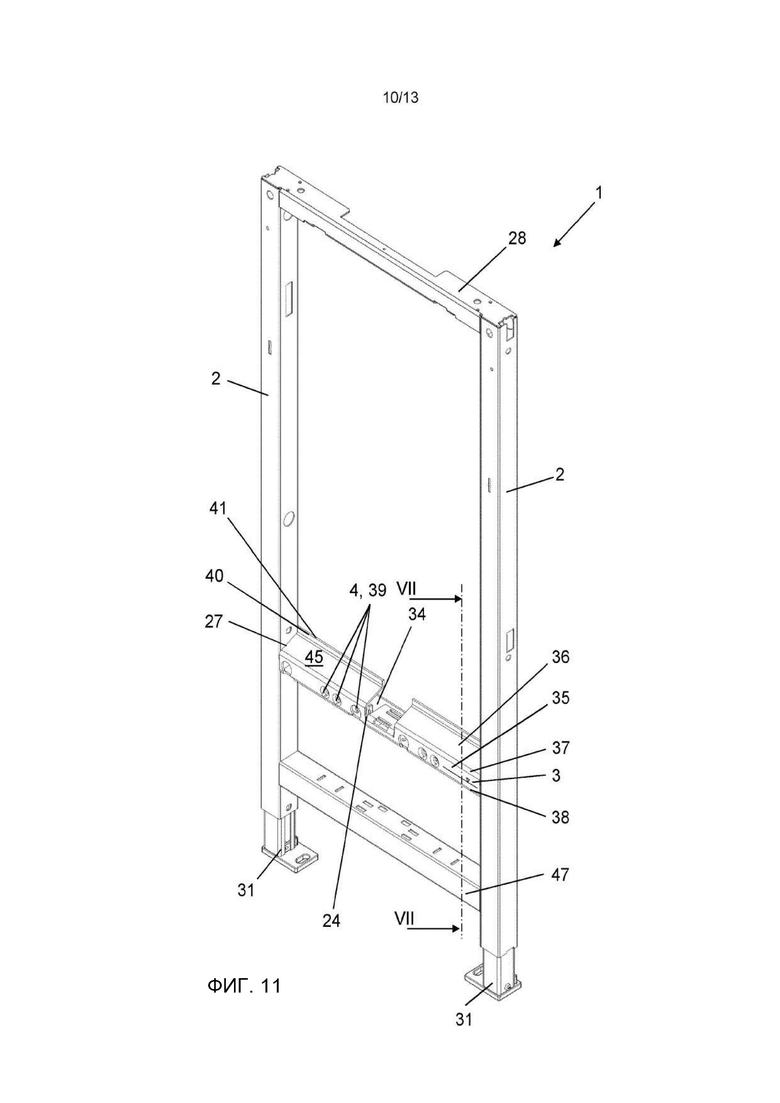

фиг. 11 - вид спереди в аксонометрии монтажного устройства согласно другому варианту осуществления настоящего изобретения;

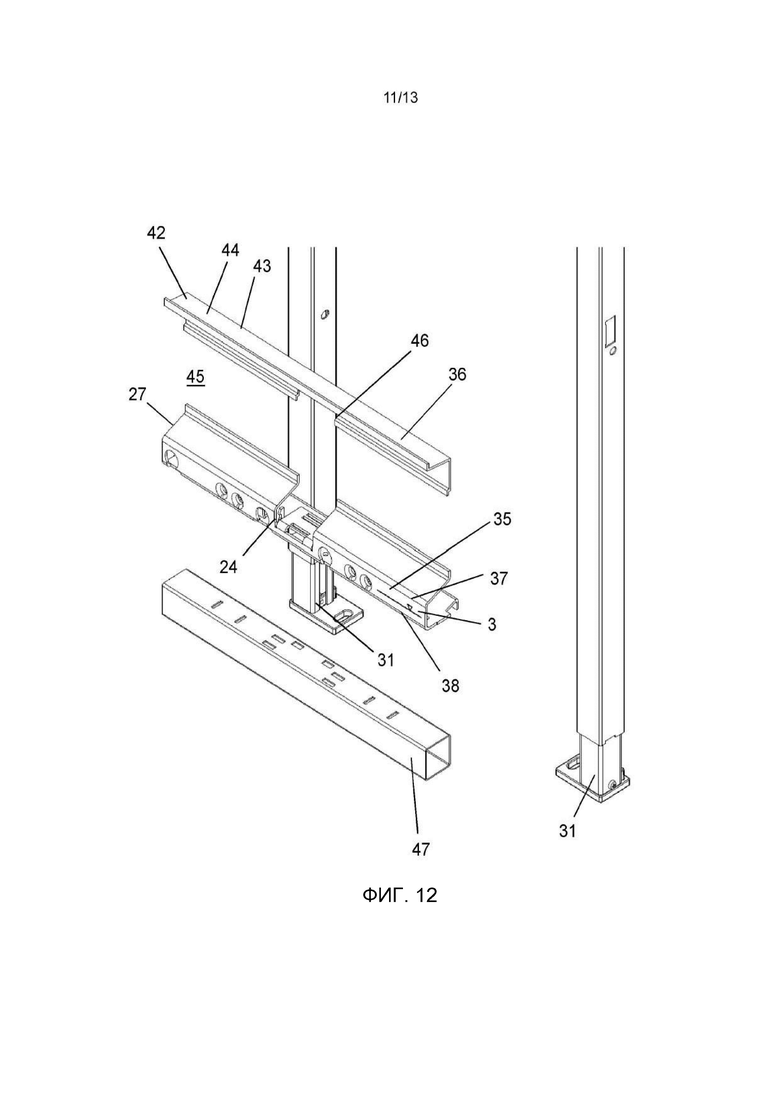

фиг. 12 - разнесенный покомпонентный вид варианта осуществления с фиг.11 со стенным элементом;

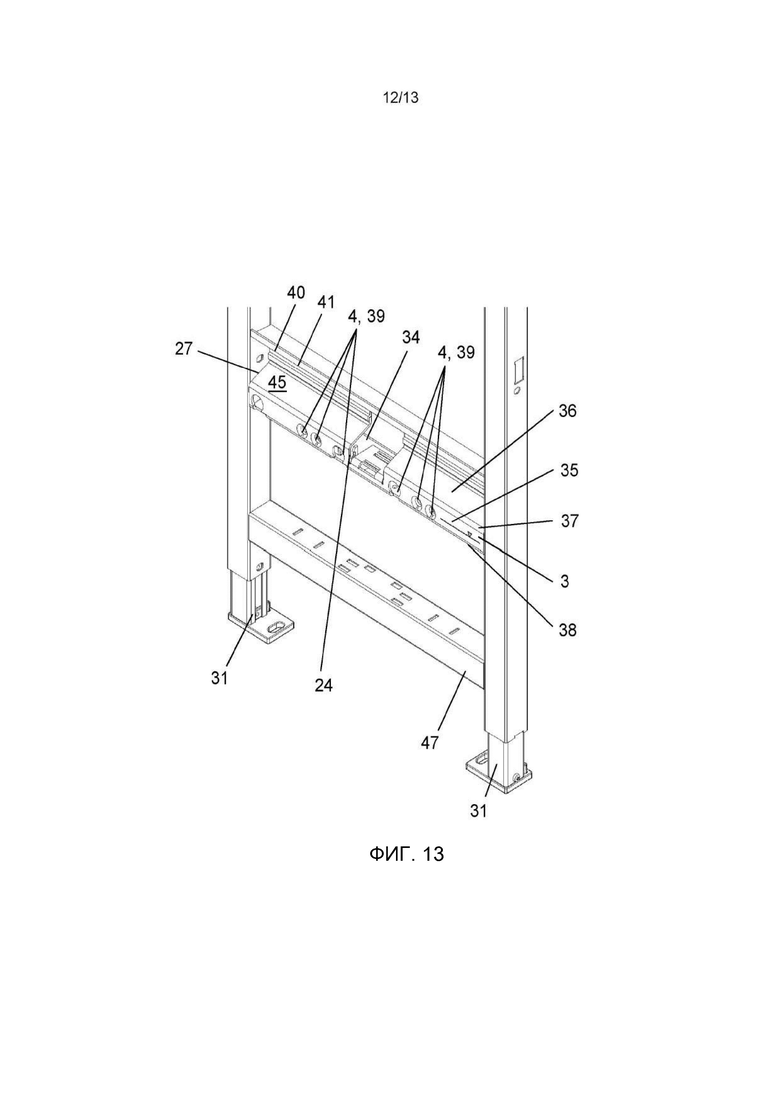

фиг. 13 - вид с фиг. 12 в соединенном состоянии; и

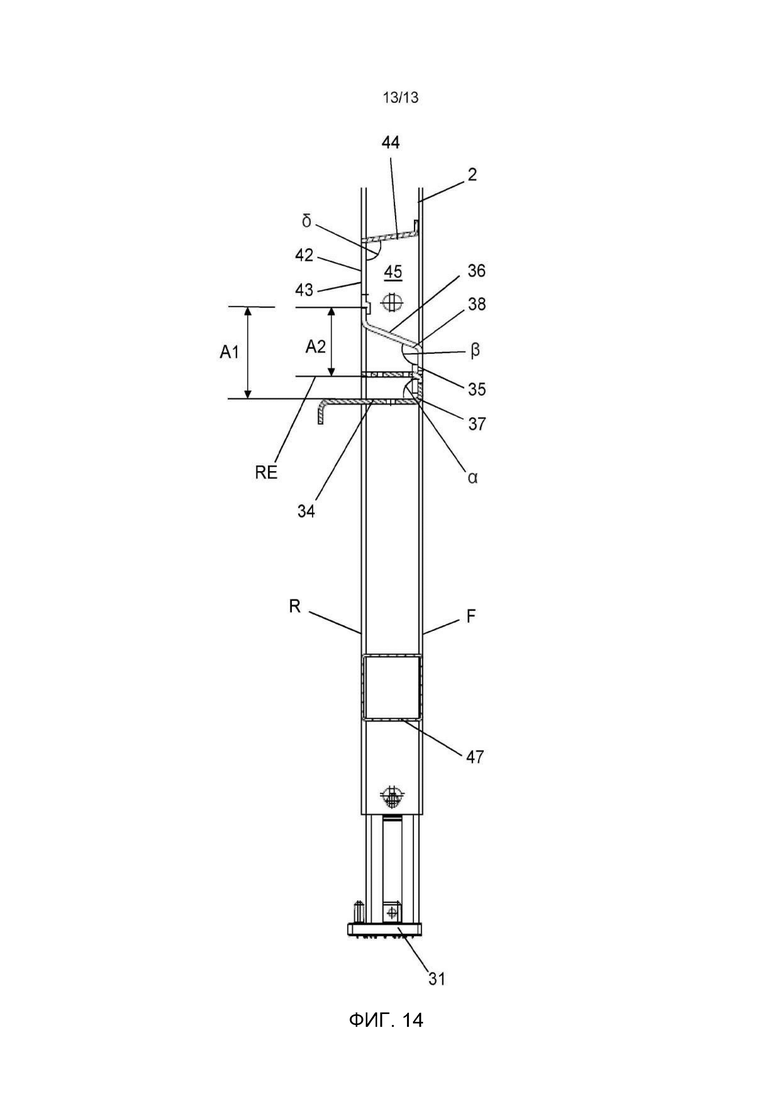

фиг. 14 - вид в разрезе по линии Х-Х разреза с фиг. 11.

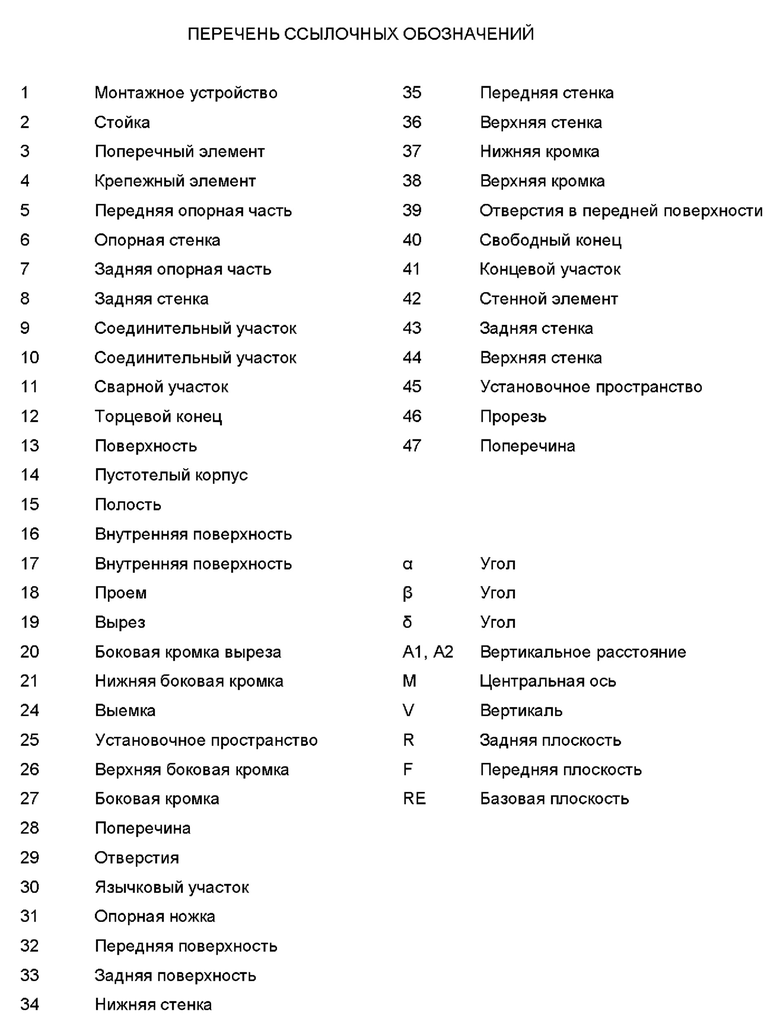

Осуществление изобретения

На фиг. 1-10 показано монтажное устройство 1 согласно одному варианту осуществления, а на фиг. 11-14 - монтажное устройство 1 согласно другому варианту осуществления. Одинаковые детали обозначены одинаковыми ссылочными номерами. Монтажное устройство 1 согласно обоим вариантам осуществления служит для крепления по меньшей мере одного сантехнического изделия.

Монтажное устройство 1 в показанных вариантах осуществления содержит две стойки 2, которые расположены на расстоянии друг от друга и проходят вдоль центральной оси М, а также поперечный элемент 3, расположенный между стойками 2 и соединяющий обе стойки 2, по меньшей мере с одним крепежным элементом 4. При помощи крепежного элемента 4 сантехническое изделие прикрепляется к поперечному элементу 3. В показанных вариантах осуществления несколько крепежных элементов 4 расположены рядом друг с другом. Обе стойки 2 в монтажном положении обычно проходят по вертикали V, т.е. в вертикальном направлении. В верхней части обе стойки 2 соединены с поперечиной 28.

В обоих вариантах осуществления поперечный элемент 3 содержит нижнюю стенку 34, переднюю стенку 35 и верхнюю стенку 36. В обоих вариантах осуществления поперечный элемент 3 имеет различное исполнение. В первом варианте осуществления показана конструкция, в которой поперечный элемент 3 состоит из передней опорной части 5 и задней опорной части 7. Во втором варианте осуществления показана конструкция, в которой поперечный элемент 3 выполнен в виде профильного элемента.

Передняя стенка 35 содержит переднюю поверхность, которая в монтажном положении ориентирована вертикально. Передняя стенка проходит от одной стойки 2 к другой стойке 2 через все промежуточное пространство между обеими стойками 2.

Нижняя стенка 34 выступает от нижней кромки 37 передней стенки 35 под углом α. Угол α составляет от 80° до 100°, в частности, 90°.

Верхняя стенка 36 выступает от верхней кромки 38 передней стенки 35 под углом β. Угол β предпочтительно составляет от 100° до 150°.

Передняя стенка 35 и верхняя стенка 36 выполнены таким образом, чтобы поперечный элемент 3 лишь в сравнительно небольшой степени выступал вверх относительно по меньшей мере одного крепежного элемента 4. Благодаря этому, в монтажном положении спереди упрощается доступ к установочному пространству. Это установочное пространство обозначено ссылочным номером 45.

Верхний свободный конец 40 верхней стенки 36, противоположный верхней кромке 38 передней стенки 35, находится на вертикальном расстоянии А1 от нижней стенки 34, которое предпочтительно составляет 50-90 мм. Вертикальное расстояние А1 представляет собой расстояние, определяемое перпендикулярно до поверхности нижней стенки 34.

Вертикальное расстояние А2 от базовой плоскости RE до верхнего свободного конца 40 верхней стенки 36 предпочтительно составляет 35-60 мм. Базовая плоскость RE проходит перпендикулярно центральным осям М обеих стоек 2 через центр по меньшей мере одного крепежного элемента 4.

Для доступа по меньшей мере к одному крепежному элементу 4 служит по меньшей мере одно отверстие 39 в передней стенке 35. В показанном варианте осуществления предусмотрено несколько крепежных элементов 4, которые обычно служат для фиксации резьбового стержня. Крепежные элементы 4 могут быть выполнены как единое целое с поперечным элементом 3 или в виде дополнительных элементов, присоединяемых к поперечному элементу 3.

В обоих вариантах осуществления нижняя стенка 34 и/или передняя стенка 35 и/или верхняя стенка 36 соединены на концах со стойками 2 при помощи сварного соединения. Сварное соединение предпочтительно проходит по всей длине кромки нижней стенки 34, передней стенки 35 и верхней стенки 36, которая обращена к стойке 2. Сварное соединение может быть также выполнено прерывистым на отдельных участках.

В показанных вариантах осуществления верхняя стенка 36 содержит также концевой участок 41. При этом верхняя стенка 36 ориентирована параллельно передней стенке и образует свободный конец верхней стенки 36.

Передняя поверхность 32 стоек 2 определяет переднюю плоскость F, а задняя поверхность 33 стоек 2 - заднюю плоскость R. В обоих вариантах осуществления передняя стенка 35 с ее передней поверхностью лежит в передней плоскости F. Верхняя стенка 36 проходит от передней плоскости F до задней плоскости R. Задняя сторона концевого участка 41 лежит в задней плоскости R. Нижняя стенка 34 также предпочтительно проходит между передней плоскостью F и задней плоскостью R. Нижняя стенка 34 также может выступать назад за пределы задней плоскости R.

Согласно обоим вариантам осуществления монтажное устройство 1 содержит также дополнительный стенной элемент 42. При этом указанный стенной элемент 42 изготавливается отдельно от монтажного устройства 1 и может быть соединен с монтажным устройством 1. Стенной элемент 42 служит, по существу, для того, чтобы экранировать сзади установочное пространство над поперечным элементом 3. Таким образом, в процессе установки исключается попадание сзади загрязнений, хлопьев изоляции, строительного раствора и т.п. в установочное пространство над поперечным элементом 3.

Стенной элемент 42 предпочтительно прикрепляется к поперечному элементу 3. Особенно предпочтительно верхняя стенка 36 выполняется таким образом, чтобы она служила для монтажа стенного элемента 42. Иными словами, стенной элемент 42 может быть соединен с верхней стенкой 36.

Стенной элемент 42 предпочтительно проходит от одной стойки 2 до другой стойки 2.

Стенной элемент 42 предпочтительно содержит заднюю стенку 43 и верхнюю стенку 44. Задняя стенка 43 проходит параллельно центральной оси М, а верхняя стенка 44 имеет наклон под углом 5 относительно задней стенки 43. При этом задняя стенка 43 и верхняя стенка 44 проходят таким образом, чтобы между верхней стенкой 36, концевым участком 41, задней стенкой 43 и верхней стенкой 44 создавалось установочное пространство 45.

Задняя стенка 43 содержит заднюю сторону, которая лежит в задней плоскости R, определяемой задними поверхностями 33 стоек 2. Верхняя стенка 44 проходит до передней плоскости F, определяемой передними поверхностями 32 стоек 2.

В обоих вариантах осуществления поперечный элемент 3 содержит выемку 24, а стенной элемент 42 содержит прорезь 46. Выемка 24 и прорезь 46 расположены таким образом, чтобы прорезь 46 являлась продолжением выемки 24. Выемка 24 и прорезь 46 служат, например, для прохода смывной трубы, электропроводки или другого элемента.

В обоих вариантах осуществления поперечный элемент 3 предпочтительно изготовлен из листовой стали, в частности, при помощи операции вырубки и следующей за ней операции штамповки. Поперечный элемент 3 соединяется со стойками 2 при помощи сварного соединения, при этом боковые кромки 27, которые обращены к стойкам 2, соответственно, свариваются со стойками 2.

В обоих вариантах осуществления монтажное устройство 1 содержит также две опорные ножки 31, которые установлены в стойках 2 с возможностью телескопического выдвижения. Опорные ножки 31 могут перемещаться в стойках 2 и фиксироваться на заданной высоте.

Стойки 2 в показанных вариантах осуществления выполнены в виде полого профиля. При этом указанный полый профиль имеет четырехугольное, в частности, квадратное поперечное сечение.

Далее описаны детали варианта осуществления, показанного на фиг. 1-10.

Как указано выше, поперечный элемент согласно этому варианту осуществления содержит переднюю опорную часть 5 и заднюю опорную часть 7. Передняя стенка 35 и верхняя стенка 36 расположены на передней опорной части 5. Нижняя стенка 34 находится на задней опорной части 7. При сборке обеих опорных частей 5, 7 нижняя стенка 34 упирается в переднюю стенку 35. К передней стенке 35 примыкает снизу опорная стенка 6. При этом передняя стенка 35 и опорная стенка 6 лежат в одной плоскости и выполнены как единое целое.

На фиг. 1 и 2 показан вид в аксонометрии спереди и сзади монтажного устройства. На фиг. 3 показан вид спереди. Поперечный элемент 3 содержит в показанном варианте осуществления проем 18, через который может проходить, например, сливная труба. Ширина проема 18 в направлении, перпендикулярном центральной оси М стоек 2, в показанном примере примерно соответствует трети полной ширины поперечного элемента 3. Слева и справа от проема 18 расположен поперечный элемент 3, т.е. передняя опорная часть 5 и задняя опорная часть 7. Иными словами, проем 18 находится в той части поперечного элемента 3, которая расположена ниже и напротив по меньшей мере одного крепежного элемента 4. В монтажном положении проем 18 расположен в нижней части поперечного элемента 3 и является открытым снизу.

Далее, на фиг. 4 показан разнесенный покомпонентный вид монтажного устройства 1. Поперечный элемент 3 показан здесь, собственно, перед монтажом и соединением со стойками 2. Поперечный элемент 3 содержит переднюю опорную часть 5 с опорной стенкой 6 и заднюю опорную часть 7 с задней стенкой 8. На опорную стенку 6 может, соответственно, опираться сантехническое изделие. В показанном варианте осуществления по меньшей мере один крепежный элемент 4 в монтажном положении расположен над опорной стенкой 6. Это означает, что при установленном сантехническом изделии по меньшей мере один крепежный элемент 4 подвергается нагрузке на растяжение, в то время как опорная стенка 6 или поперечный элемент 3 подвергается нагрузке на сжатие.

Передняя опорная часть 5 и задняя опорная часть 7 в показанном варианте осуществления содержат по меньшей мере один соединительный участок 9, 10. При этом соединительные участки 9, 10 выступают перпендикулярно от опорной стенки 6 или от задней стенки 8. Возможны также другие углы. Обе опорные части 5, 7 выполнены цельными. Иными словами, соединительные участки 9, 10 выполнены как единое целое с опорной стенкой 6 или с задней стенкой 8.

При помощи по меньшей мере одного соединительного участка 9, 10 обе опорные части 5, 7 могут быть прочно соединены друг с другом. При этом соединение осуществляется таким образом, чтобы в соединенном состоянии опорная стенка 6 находилась на расстоянии от задней стенки 8. Исходя из показанного на фиг. 3, для получения соединения обе опорные части 5, 7 перемещаются друг к другу до тех пор, пока они не будут позиционированы соответствующим образом, после чего обе опорные части 5, 7 могут быть соединены по меньшей мере одним соединительным участком 9, 10. Соединение с обоими соединительными участками 9, 10 предпочтительно представляет собой сварное соединение.

Далее на фиг. 5 и 6 показаны разнесенные покомпонентные виды поперечного элемента 3 без стоек 2. При этом передняя опорная часть 5 и задняя опорная часть 7 представлены отдельно. На фиг. 7 показан вид в разрезе по линии VI разреза с фиг. 2. При помощи фиг. 5-7 поясняются другие признаки обеих опорных частей.

Передняя опорная часть 5 для получения указанного проема 18 содержит вырез 19 в опорной стенке 6. Вырез 19 ограничен двумя противоположными друг другу боковыми кромками 20. От боковых кромок 20 перпендикулярно опорной стенке 6 выступают соединительные участки 9. На нижних боковых кромках 21, которые проходят от конца боковой кромки 20 на нижнем конце передней опорной части 5 к стойке 2, также предусмотрены соединительные участки 9, которые выступают перпендикулярно опорной стенке 6. Нижняя боковая кромка 21 в монтажном положении проходит, по существу, горизонтально. Соединительные участки 9 имеют соответствующую длину в направлении нормали к опорной стенке 6. При этом длина соединительных участков 9, которые выступают от боковых кромок 20, больше, чем длина соединительных участков 9, которые выступают от боковых кромок 21.

На верхней стороне передняя опорная часть 4 содержит переднюю стенку 35 и верхнюю стенку 36, а также по меньшей мере один крепежный элемент 4. Верхняя стенка в монтажном положении проходит назад от крепежных элементов 4. В показанном варианте осуществления передняя опорная часть 5 в области крепежных элементов 4 над вырезом 19 и под выемкой 24 содержит язычковый участок 30, который выступает в вырез 19. Язычковый участок 30 позволяет дополнительно повысить жесткость передней опорной части 5.

Задняя опорная часть 7 для получения указанного проема 18 содержит вырез 19 в задней стенке 8. Вырез 19 ограничен двумя противоположными друг другу боковыми кромками 20. При этом от боковых кромок 20 перпендикулярно опорной стенке 6 выступают соединительные участки 10. На нижней боковой кромке 21, которая проходит от конца боковой кромки 20 на нижнем конце задней опорной части 7 к стойке 2, расположен соединительный участок 10, который выступает перпендикулярно задней стенка 6. Нижняя боковая кромка 21 проходит в монтажном положении, по существу, горизонтально. Соединительные участки 10 имеют соответствующую длину в направлении нормали к опорной стенки 6. При этом длина соединительных участков 10, которые выступают от боковых кромок 20, равна длине соединительных участков 10, которые выступают от боковых кромок 21.

На верхней стороне задняя опорная часть 7 содержит нижнюю стенку 34. Нижняя стенка 34 в данном случае выступает, по существу, перпендикулярно от верхней боковой кромки 26. При этом в монтажном положении боковая кромка 26 проходит от одной стойки 2 до другой стойки 2. Нижняя стенка 34 служит для усиления задней опорной части 7 и содержит также отверстия 29 для крепления сантехнических изделий, электропроводов или других элементов. Боковые стороны нижней стенки 34 приварены к стойкам 2.

Нижняя стенка 34 задней опорной части 7 расположена на расстоянии от верхней стенки 36 передней опорной части 5. Это расстояние образует установочное пространство 25.

В обеих опорных частях 5, 7 соединительные участки 9, 10 проходят, по существу, по всей длине боковых кромок 20, 21.

В соединенном состоянии соединительные участки 10 задней опорной части 7 упираются во внутреннюю поверхность 17 передней опорной части 5, обращенную к задней опорной части 7, и, таким образом, определяется расстояние между передней опорной частью 5 и задней опорной частью 7.

В показанном варианте осуществления соединительные участки 9 передней опорной части 5 в области нижней боковой кромки 21 имеют меньшую длину, чем соответствующие соединительные участки 10 задней опорной части 7. Это наглядно показано на фиг. 7. Такое исполнение с уменьшенной длиной является полезным, поскольку на торцевом конце 12 соединительного участка 9 и поверхности 13 соединительного участка 10 может быть образован сварной участок, в частности, сварной шов. Сварной участок обозначен на фиг. 7 ссылочным номером 11. Другие соединительные участки 9, 10, которые расположены слева и справа от выреза 19, имеют одинаковую длину на обеих опорных частях.

В соединенном состоянии опорная стенка 6, задняя стенка 8, соединительные участки 9, 10 и стойки 2 образуют пустотелый корпус 14 с полостью 15. Иными словами, поперечный элемент 3 содержит полость 15. Указанный сварной участок 11 предпочтительно расположен за пределами полости 15.

В показанном варианте осуществления монтажное устройство 1 содержит также две опорные ножки 31, которые установлены в стойках 2 с возможностью телескопического выдвижения. Опорные ножки 31 могут перемещаться в стойках 2 и фиксироваться на заданной высоте.

Стойки 2 в показанных вариантах осуществления выполнены в виде полого профиля. При этом указанный полый профиль имеет четырехугольное, в частности, квадратное поперечное сечение.

Далее приведено описание деталей варианта осуществления, показанного на фиг. 11-14.

В варианте осуществления, показанном на фиг. 11-14, поперечный элемент 3 выполнен в виде профиля. Это означает, что поперечный элемент 3 с нижней стенкой 34, передней стенкой 35 и верхней стенкой 36 изготовлен из цельного профиля. В этом варианте осуществления монтажное устройство 1 содержит дополнительную поперечину 47, которая в монтажном положении расположена под поперечным элементом 3. Дополнительная поперечина 47 образует опорную стенку 6, на которую может опираться сантехническое изделие.

В показанном варианте осуществления нижняя стенка 34 выступает за пределы задней плоскости R.

Группа изобретений относится к области санитарной техники. Монтажное устройство (1) для крепления по меньшей мере одного сантехнического изделия содержит две стойки (2), расположенные на расстоянии друг от друга и проходящие вдоль центральной оси (М), и поперечный элемент (3) по меньшей мере с одним крепежным элементом (4), расположенный между стойками (2) и соединяющий указанные две стойки (2). Поперечный элемент (3) содержит нижнюю стенку (34), переднюю стенку (35) и верхнюю стенку (36). Нижняя стенка (34) выступает от нижней кромки (37) передней стенки (35) под углом (α), а верхняя стенка (36) выступает от верхней кромки (38) передней стенки (35) под углом (β). К указанному по меньшей мере одному крепежному элементу (4) предусмотрен доступ по меньшей мере через одно отверстие (39) в передней стенке (35). По меньшей мере одна из стенок (34, 35, 36) соединена на конце со стойками (2) при помощи сварного соединения. Поперечный элемент (3) содержит переднюю опорную часть (5) с опорной стенкой (6), на которую предусмотрена возможность опирания сантехнического изделия, и заднюю опорную часть (7) с задней стенкой (8). Передняя стенка (35) и верхняя стенка (36) расположены на передней опорной части (5), а нижняя стенка (34) - на задней опорной части (7). Конструкция содержит вышеописанное монтажное устройство и сантехническое изделие с опорной поверхностью, установленное на монтажном устройстве. Опорная поверхность сантехнического изделия наложена на участки передней опорной части (5) или опорная поверхность сантехнического изделия наложена на участки опорной стенки передней опорной части (5). Обеспечивается выполнение монтажного устройства для крепления по меньшей мере одного сантехнического изделия, которое обладает более гибкими возможностями использования. 2 н. и 11 з.п. ф-лы, 14 ил.

1. Монтажное устройство (1) для крепления по меньшей мере одного сантехнического изделия, содержащее

две стойки (2), расположенные на расстоянии друг от друга и проходящие вдоль центральной оси (М), и

поперечный элемент (3) по меньшей мере с одним крепежным элементом (4), расположенный между стойками (2) и соединяющий указанные две стойки (2),

при этом поперечный элемент (3) содержит нижнюю стенку (34), переднюю стенку (35) и верхнюю стенку (36), при этом нижняя стенка (34) выступает от нижней кромки (37) передней стенки (35) под углом (α), а верхняя стенка (36) выступает от верхней кромки (38) передней стенки (35) под углом (β),

при этом к указанному по меньшей мере одному крепежному элементу (4) предусмотрен доступ по меньшей мере через одно отверстие (39) в передней стенке (35),

при этом по меньшей мере одна из стенок (34, 35, 36) соединена на конце со стойками (2) при помощи сварного соединения,

причем поперечный элемент (3) содержит переднюю опорную часть (5) с опорной стенкой (6), на которую предусмотрена возможность опирания сантехнического изделия, и заднюю опорную часть (7) с задней стенкой (8), при этом передняя стенка (35) и верхняя стенка (36) расположены на передней опорной части (5), а нижняя стенка (34) - на задней опорной части (7).

2. Монтажное устройство (1) по одному из предшествующих пунктов, отличающееся тем, что верхний свободный конец (40) верхней стенки (36), который расположен напротив верхней кромки (38) передней стенки (35), находится на вертикальном расстоянии (А1), составляющим 40-90 мм, от нижней стенки (34).

3. Монтажное устройство (1) по одному из предшествующих пунктов, отличающееся тем, что базовая плоскость (RE) проходит перпендикулярно центральным осям (М) обеих стоек (2) через центр по меньшей мере одного крепежного элемента (4), при этом верхний свободный конец (40) верхней стенки (36), который расположен напротив верхней кромки (38) передней стенки (35), находится на вертикальном расстоянии (А2), составляющим 35-60 мм, от базовой плоскости (RE).

4. Монтажное устройство (1) по одному из предшествующих пунктов, отличающееся тем, что угол (β) между передней стенкой (35) и верхней стенкой (36) лежит в диапазоне от 100° до 150°, а угол (α) между передней стенкой (35) и нижней стенкой (34) составляет от 80° до 100°, в частности 90°.

5. Монтажное устройство (1) по одному из предшествующих пунктов, отличающееся тем, что верхняя стенка (36) содержит концевой участок (41), который ориентирован параллельно передней стенке (35).

6. Монтажное устройство (1) по одному из предшествующих пунктов, отличающееся тем, что указанное монтажное устройство (1) содержит также стенной элемент (42), который выполнен отдельно от монтажного устройства (1) и который может быть расположен над поперечным элементом (3), при этом стенной элемент (42) предпочтительно находится в соприкосновении с поперечным элементом (3).

7. Монтажное устройство (1) по п. 6, отличающееся тем, что верхняя стенка (36) выполнена таким образом, чтобы она служила для установки стенного элемента (42).

8. Монтажное устройство (1) по п. 6 или 7, отличающееся тем, что стенной элемент (42) содержит заднюю стенку (43) и верхнюю стенку (44), при этом задняя стенка (43) в монтажном положении проходит предпочтительно параллельно центральной оси (М) и при этом верхняя стенка (44) предпочтительно проходит под углом (5) относительно задней стенки (43), чтобы между верхней стенкой (36), концевым участком (41), задней стенкой (43) и верхней стенкой (44) образовалось установочное пространство (45).

9. Монтажное устройство (1) по любому из пп. 1-8, отличающееся тем, что задняя стенка (43) имеет заднюю сторону, которая лежит в задней плоскости (R), определяемой задними поверхностями стоек, и/или верхняя стенка (44) проходит до передней плоскости (F), определяемой передними поверхностями стоек (2).

10. Монтажное устройство (1) по одному из предшествующих пунктов, отличающееся тем, что поперечный элемент (3) содержит выемку (24), которая проходит через переднюю стенку (35) и через верхнюю стенку (36).

11. Монтажное устройство (1) по п. 10, отличающееся тем, что стенной элемент (42) содержит прорезь (46), которая расположена таким образом, чтобы выемка (24) в поперечном элементе (3) продолжалась вверх.

12. Монтажное устройство по любому из пп. 1-11, отличающееся тем, что опорная стенка (6) проходит вниз по меньшей мере от одного крепежного элемента (4).

13. Конструкция, содержащая монтажное устройство по одному из предшествующих пунктов и сантехническое изделие с опорной поверхностью, установленное на монтажном устройстве, при этом опорная поверхность сантехнического изделия наложена на участки передней опорной части (5) или при этом опорная поверхность сантехнического изделия наложена на участки опорной стенки передней опорной части (5).
