УСТРОЙСТВО ДЛЯ ПРЕОБРАЗОВАНИЯ ВЕНТИЛЬНОЙ АППЛИКАТУРЫ МЕДНЫХ ДУХОВЫХ ИНСТРУМЕНТОВ В ПОЗИЦИИ КУЛИСЫ НА ТРОМБОНЕ Российский патент 2025 года по МПК G10D7/00

Область применения

Данный преобразователь может использоваться в практике духовых оркестров, в состав которых входят такие медные духовые инструменты, как, например, труба, корнет, альт, тенор, баритон, тромбон. Используя данное устройство, исполнители на вентильных духовых инструментах смогут озвучивать партии тромбона без навыков кулисного позиционирования. Устройство позволит значительно расширить репертуар духового оркестра и сделать инструментальный состав более универсальным. Также данное устройство будет полезно при обучении начинающих музыкантов в классе тенора, баритона и тромбона.

Уровень устройства

Аналогов данного устройства не выявлено.

Краткое описание чертежей

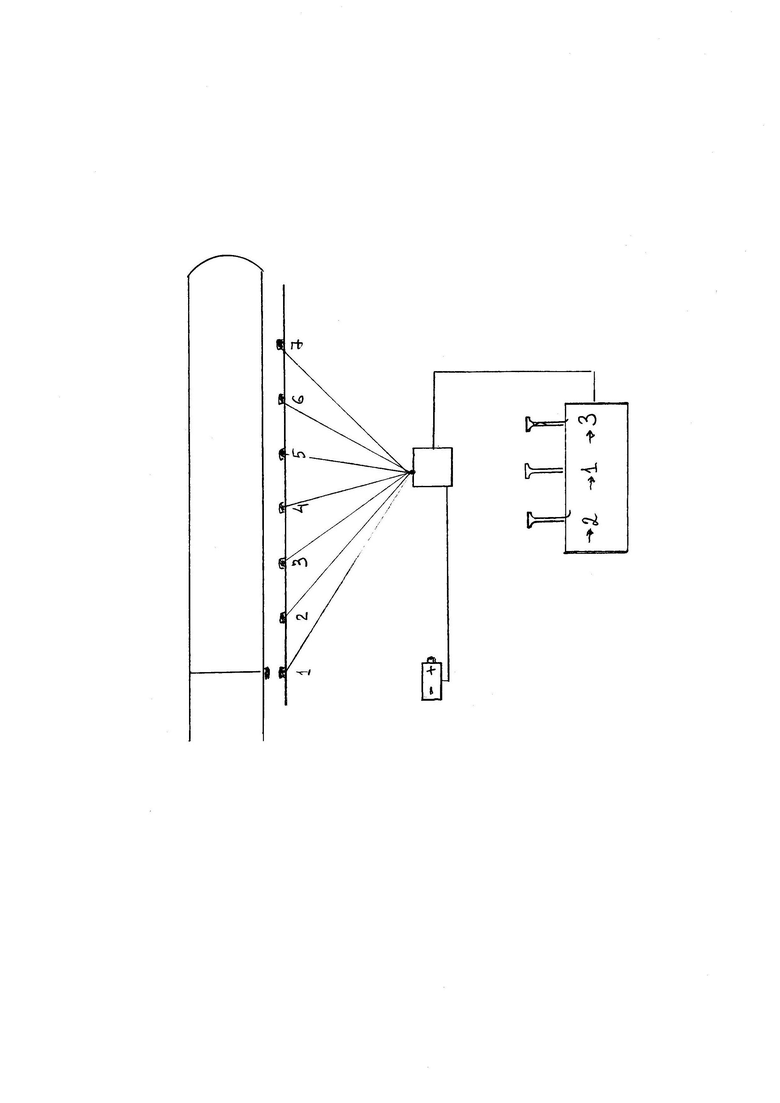

На чертеже изображена кулиса тромбона с прикрепленной магнитной пластиной (железо или другой металл с магнитными свойствами), под ней находится направляющая пластина с закрепленными электромагнитами.

Раскрытие изобретения

Современные медные духовые инструменты по своему устройству делятся на две группы: с вентильным механизмом (тенор, баритон и т.д.) и кулисным механизмом (тромбон).

Целью данного изобретения является предоставление возможности игры на тромбоне исполнителям, не владеющим навыками игры с помощью кулисного механизма, но владеющим навыками игры на медных духовых инструментах с вентильным механизмом.

Данное устройство является электромеханическим. Оно состоит из блока управления, магнитозависимой пластины, направляющей пластины с электромагнитами и элемента питания. В блок управления входят три управляющие клавиши, контактная группа и механизм взаимодействия между ними.

У тромбона 7 позиций кулисы. У вентильного механизма также 7 комбинаций нажатия вентилей. Первый вентиль понижает звук на 1 тон, второй на ½ тона и третий на 1½ тона. Каждая комбинация вентилей соответствует своей позиции кулисы. Например, вентили не нажаты - первая позиция, второй вентиль - вторая позиция (звук понижен на ½ тона), нажат первый вентиль - третья позиция (звук понижен на 1 тон), нажаты первый и второй вентили - четвертая позиция (звук понижен на 1½ тона), нажаты второй и третий вентили - пятая позиция (звук понижен на 2 тона), нажаты первый и третий вентили - шестая позиция (звук понижен на 2½ тона), нажаты все три вентиля - седьмая позиция (звук понижен на 3 тона).

При нажатии нужной комбинации клавиш устройства, блок управления включает электромагниты в определенном порядке, и кулиса перемещается в соответствующую позицию.

Блок управления крепится в области мундштучной части тромбона при помощи стягивающих хомутов. Направляющая пластина с электромагнитами крепится к нижней области неподвижной части кулисы также при помощи стягивающих хомутов и стабилизируется с помощью проволочного фиксатора за раструб инструмента. Элемент питания крепится на задней части инструмента, создавая противовес направляющей пластине.

Настоящее изобретение относится к духовым музыкальным инструментам. Целью данного изобретения является предоставление возможности игры на тромбоне исполнителям, не владеющим навыками игры с помощью кулисного механизма, но владеющим навыками игры на медных духовых инструментах с вентильным механизмом. Устройство состоит из блока управления, направляющей пластины с электромагнитами и элемента питания. В блок управления входят три управляющие клавиши, контактная группа и механизм взаимодействия между ними. Блок управления крепится в области мундштучной части тромбона при помощи стягивающих хомутов. Направляющая пластина с электромагнитами крепится к нижней области неподвижной части кулисы также при помощи стягивающих хомутов и стабилизируется с помощью проволочного фиксатора за раструб инструмента. Элемент питания крепится на задней части инструмента, создавая противовес направляющей пластине. Устройство позволяет значительно расширить репертуар духового оркестра и сделать инструментальный состав более универсальным. Также данное устройство будет полезно при обучении начинающих музыкантов в классе тенора, баритона и тромбона. 1 ил.

Устройство для преобразования вентильной аппликатуры медных духовых инструментов в позиции кулисы на тромбоне, состоящее из блока управления, клавиш управления, направляющей пластины с электромагнитами, элемента питания, отличающееся тем, что кулиса тромбона перемещается не с помощью руки исполнителя, а с помощью электромагнитов, управляемых клавишами.
