УСТРОЙСТВО ДЛЯ ОТПУГИВАНИЯ ЖИВОТНЫХ Российский патент 2025 года по МПК A01M29/22 A01M29/16

Изобретение относится к устройствам для отпугивания животных, обитающих в норах под землей и наносящих вред растениям, клумбам, газонам, садам, огородам и зонам отдыха. Устройство закрепляется в земле и под действием ветра вызывает вибрации, вынуждая кротов, медведок, землероек, слепышей, мышей и т. п., покинуть защищенный участок.

Известное устройство отпугивания животных включает вертикальную ветроустойчивую стойку, состоящую из наружной и внутренней труб. На внешней поверхности внутренней трубы выполнено множество ударных выступов. Внутренняя труба установлена во внешней трубе с возможностью вращения вокруг вертикальной оси. Верхний конец внутренней трубы выступает из внешней трубы и оснащен овальной пластиной и вертушкой. Ветроустойчивая стойка закрепляется в земле. Под действием ветра овальная пластина, вертушка и внутренняя труба совершают возвратно-вращательное движение. Ударные выступы на наружной поверхности внутренней трубы стучат по внутренней поверхности наружной трубы, вызывая вибрацию стойки и звук, которые по наружной трубе передаются в землю, вынуждая животных уйти с защищенного участка. (См. патент на изобретение KR 20230017382A, HARMFUL ANIMAL PREVENTION DEVICE, МПК A01M 29/06, опубликован 02.2023.)

Известно устройство для защиты земельных участков от особей из семейства кротовых. Устройство включает вертикальную ветроустойчивую стойку, горизонтальную трубку, пятилопастной воздушный винт и трехкрылое оперение. Горизонтальна трубка установлена с возможностью вращения на вертикальной ветроустойчивой стойке. Пятилопастной воздушный винт установлен на передней части горизонтальной трубки. Трехкрылое оперение установлено на задней части горизонтальной трубки. Ветроустойчивая стойка закрепляется в земле. Под действием ветра трехкрылое оперение изменяет положение горизонтальной трубки так, чтобы воздушный винт был направлен на поток ветра. Ветер вращает воздушный винт, который вызывает вибрацию ветроустойчивой стойки. Вибрация передается в землю, вынуждая животных уйти с защищенного участка. (См. патент на полезную модель RU 199426, УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ЗЕМЕЛЬНЫХ УЧАСТКОВ ОТ ОСОБЕЙ ИЗ СЕМЕЙСТВА КРОТОВЫХ, МПК A01M 29/16, опубликован 01.09.2020.)

Известным устройствам для отпугивания животных присущи следующие недостатки:

- на подвижных деталях залипают снег и капли дождя, при отрицательных температурах они образуют лед, который препятствует движению деталей, прекращая вибрацию;

- звук работающего устройства беспокоит людей, находящихся на защищенном участке и вблизи него;

- устройство действует на ограниченной площади защищаемого участка;

- устройство травмоопасно в темное время суток.

В качестве прототипа принято устройство отпугивания кротов, которое включает вертикальную ветроустойчивую стойку и полое цилиндрическое тело. Вертикальная ветроустойчивая стойка, выполнена в виде тонкого длинного стержня, длиной не менее 1.5 метра. В качестве полого цилиндрического тела используется тонкостенная жестяная банка из-под пива или других продуктов. Стержень заглубляется в землю на 0.5 м, а на свободный конец надевают тонкостенную жестяную банку. Стержень и банка качаются от самого лёгкого ветра, банка гремит по металлическому стержню, вибрация и звук передаются в землю, вынуждая животных уйти с защищенного участка (См. Дзен: платформа для создания и просмотра контента. Посад. Единственный способ, который мне помог избавиться от крота на участке. URL: https://dzen.ru/a/YZYBhcwEX37UPiDw (дата обращения: 29.01.2025).

Прототипу присущи недостатки аналогов. Кроме того, длинный стержень с использованной жестяной банкой портит внешний вид клумб, газонов и мест отдыха.

Задача, решаемая изобретением, - создание устройства отпугивания животных, работающего при отрицательных температурах, малошумного, с расширенной площадью отпугивания, безопасного и технологичного для изготовления в декоративных формах.

Технический результат от использования изобретения:

- сохранение работоспособности при отрицательных температурах;

- снижение уровня шума, передаваемого в атмосферу;

- расширение площади, защищаемой одним устройством;

- улучшение безопасности устройства в темное время суток;

- обеспечение технологичности декоративных форм устройства.

Устройство отпугивания животных имеет несколько исполнений.

1-е исполнение.

Устройство отпугивания животных включает вертикальную ветроустойчивую стойку и, по меньшей мере, одно полое тело, которое закреплено на стойке с возможностью колебаний относительно места крепления.

Для решения поставленной задачи полое тело выполнено в виде остроконечного конуса или остроконечной пирамиды, ветроустойчивая стойка оснащена кронштейном для подвеса полого тела и ударником в виде вертикального стержня с округлой головкой. Полое тело подвешено на кронштейне остроконечной частью вверх, а ударник выполнен так, что его округлая головка находится под местом подвеса внутри полого тела.

Под действием ветра полое тело раскачивается и внутренней поверхностью стучит по ударнику, вызывая вибрацию и звук, которые по вертикальной стойке передаются в землю, вынуждая животных уйти с защищенного участка.

Полые тела в форме остроконечного конуса или остроконечной пирамиды обеспечивают один и тот же технический результат - сток дождевых капель и сход снега с их внешней поверхности, что исключает образование льда при отрицательных температурах. Полые тела остаются подвижными, а устройство отпугивания животных сохраняет работоспособность при любой погоде.

2-е исполнение.

Устройство отпугивания животных в исполнении 1, в котором полое тело выполнено из шумоизоляционного материала, например: пенополистирола, и оснащено металлическим кольцом в месте контакта с ударником.

Шумоизоляционный материал поглощает звук от стука полого тела по ударнику. Металлическое кольцо предохраняет полое тело от износа и разрушения. Устройство сохраняет уровни вибрации и шума, передаваемые в землю, но снижает уровень шума, передаваемого в атмосферу. Работа устройства в этом исполнении не беспокоит людей, находящихся на защищенном участке и вблизи него.

3-е исполнение.

Устройство отпугивания животных в одном из исполнений 1, 2, в котором ветроустойчивая стойка и кронштейн для подвеса полого тела выполнены с участками в виде витых пружин.

Слуховая система обитающих под землей животных приспособлена к восприятию главным образом низкочастотных звуков. У обыкновенного крота она наиболее чувствительна к звукам частотой 0,4; 0,7 и 2-4 килогерца. (См. Дубновицкий Ю.С., Горовых О.Г., Жуков Н.В., Саевич К.Ф. РОЮЩАЯ ДЕЯТЕЛЬНОСТЬ КРОТА ОБЫКНОВЕННОГО В УСЛОВИЯХ БЕЛАРУСИ И НЕОБХОДИМОСТЬ ЕГО ОТПУГИВАНИЯ. Журнал Белорусского государственного университета. Экология. 2023. № 1. С. 4-11.)

Участки в виде витых пружин в ветроустойчивой стойке и кронштейне для подвеса полого тела, позволяют выполнить устройство с собственными частотами колебаний, близкими к частотам, наиболее чувствительным для животных. Вибрация и звук устройства на чувствительных частотах усиливаются, а площадь беспокоящего воздействия на животных расширяется.

Необходимая частота собственных колебаний достигается выбором параметров пружин: числа витков, их диаметров и диаметра проволоки. Последние определяются расчетом или опытным путем.

4-е исполнение.

Устройство отпугивания животных в одном из исполнений 1, 2, 3 оснащено светильником на солнечной батарее.

Светильник на солнечной батарее подсвечивает устройство в темное время суток, предотвращая неожиданное столкновение людей с устройством. Безопасность устройства в темное время суток улучшается.

5-е исполнение.

Устройство отпугивания животных в одном из исполнений 1, 2, 3, 4, в котором ветроустойчивая стойка, кронштейн для подвеса полого тела и ударник выполнены в виде одной детали из одного отрезка проволоки гибкой по технологическому шаблону, макету или расчетной траектории, реализуемой станком с числовым программным управлением.

Исполнение обеспечивает технологичность изготовления устройства в предпочтительных декоративных формах.

6-е исполнение.

Устройство отпугивания животных в одном из исполнений 1, 2, 3, 4, в котором подвес выполнен в виде витого кольца, соединяющего монтажное ушко на остроконечной части полого тела и монтажное ушко на кронштейне.

Подвес обеспечивает надежное раскачивание полого тела под действием ветра, его удобную установку и быстрое снятие с кронштейна. Подвес полого тела может быть выполнен и другими известными средствами, обеспечивающими надежное раскачивание полого тела под действием ветра. В качестве подвеса могут использоваться, цепочки, тросы, шнуры и т. п., связывающие остроконечную часть полого тела и кронштейн.

На фиг. 1 представлено устройство отпугивания животных в исполнении 1, на фиг. 2 - в исполнении 1 с двумя полыми телами, на фиг. 3 - в исполнении 2, на фиг. 4 - в исполнении 3, на фиг. 5 - в исполнении 4, на фиг. 6 - в исполнении 5, на фиг. 7 - изометрическая проекция исполнения 5.

Устройство отпугивания животных включает вертикальную ветроустойчивую стойку 1 и полое тело 2, которое закреплено на стойке с возможностью колебаний относительно места крепления. Полое тело 2 выполнено в виде остроконечного конуса или остроконечной пирамиды, стойка оснащена кронштейном 3 для подвеса полого тела и ударником 4 в виде вертикального стержня с округлой головкой. Полое тело 2 подвешено на кронштейне остроконечной частью вверх, а ударник выполнен так, что его округлая головка находится под местом подвеса внутри полого тела. Подвес выполнен в виде витого кольца 6, соединяющего монтажное ушко 7 на остроконечной части полого тела 2 и монтажное ушко 8 на кронштейне 3.

На фиг. 2 показано устройство отпугивания животных с двумя полыми телами 2 - одно в виде остроконечного конуса, другое в виде остроконечной пирамиды.

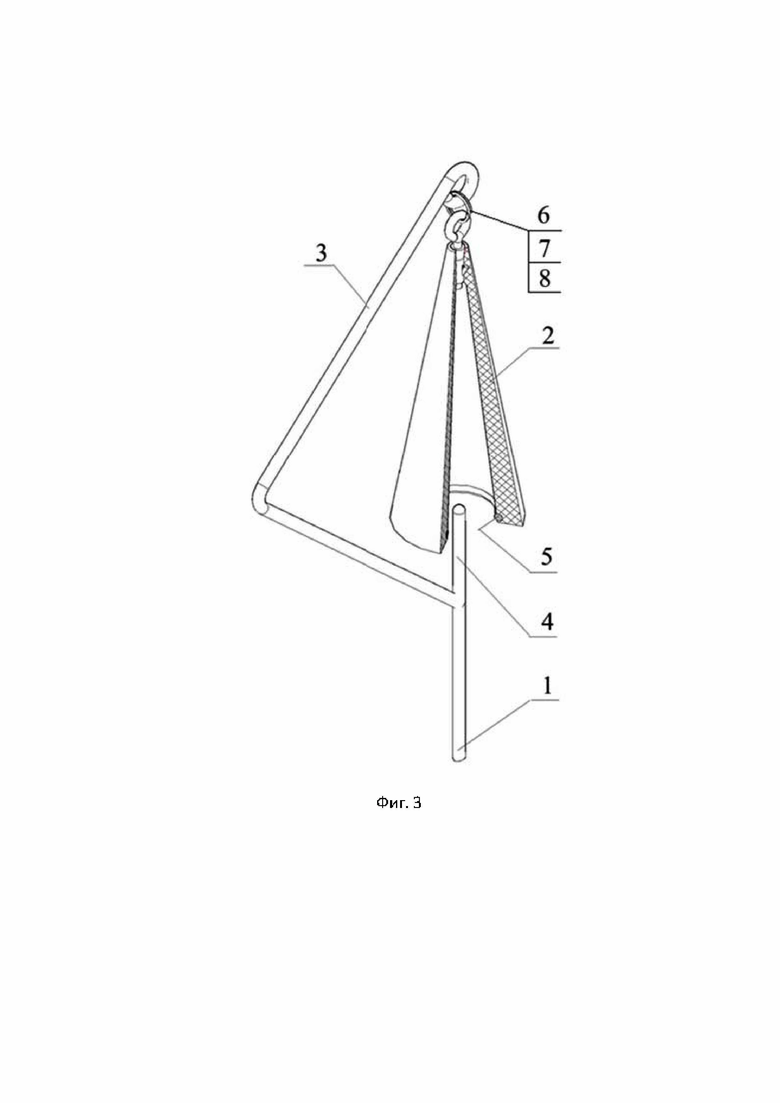

На фиг. 3 показано устройство отпугивания животных, в котором полое тело 2 выполнено из шумоизоляционного материала и оснащено металлическим кольцом 5 в месте контакта с ударником 4.

На фиг. 4 показано устройство отпугивания животных, в котором ветроустойчивая стойка 1 и кронштейн 3 для подвеса полого тела 2 выполнены с участками в виде витых пружин.

На фиг. 5 показано устройство отпугивания животных, которое оснащено светильником 9 на солнечной батарее. Светильник 9 установлен в держателе 10, закрепленном на ветроустойчивой стойке 2.

На фиг. 6, 7 показано устройство отпугивания животных, в котором ветроустойчивая стойка 2, кронштейн 3 для подвеса полого тела и ударник 4 выполнены из одного отрезка проволоки гибкой по технологическому шаблону, макету или расчетной траектории, реализуемой станком с числовым программным управлением.

Устройство отпугивания животных работает следующим образом.

Ветроустойчивая стойка 1 закрепляется в земле. Под действием ветра полое тело 2, подвешенное на кронштейне 3, раскачивается и внутренней поверхностью стучит по ударнику 4, вызывая вибрацию и звук, которые по вертикальной стойке передаются в землю, вынуждая животных уйти с защищенного участка. Шумоизоляционный материал полого тела 2 снижает уровень шума, передаваемого в атмосферу. Металлическое кольцо 5 предохраняет полое тело от износа и разрушения в месте контакта с ударником 4. Подвес в виде витого кольца 6, соединяющего монтажное ушко 7 на остроконечной части полого тела 2 и монтажное ушко 8 на кронштейне 3, обеспечивает надежное раскачивание полого тела, под действием ветра, удобную установку и быстрое снятие полого тела с кронштейна. Полые тела в форме остроконечного конуса или остроконечной пирамиды обеспечивают сток дождевых капель и сход снега с их внешней поверхности, что исключает образование льда при отрицательных температурах.

Стойка и кронштейн с участками витых пружин усиливают вибрацию на частотах, наиболее чувствительных для животных, и увеличивают площадь защищаемой территории.

Светильник 9 на солнечной батарее подсвечивает устройство в темное время суток, предотвращая неожиданное столкновение людей с устройством.

Совмещенная конструкция стойки 2, кронштейна 3 для подвеса полого тела и ударника 4 выполняется в одной технологической операции, при минимальном расходе проволоки и минимальной трудоемкости. Совмещенная деталь может быть выполнена в предпочтительных декоративных формах и использоваться в качестве арт-объекта защищаемого участка.

Производство устройства для отпугивания животных реализовано в условиях металлообрабатывающего завода. Применимость предлагаемого изобретения подтверждена эксплуатацией установочной серии.

Устройство отпугивания животных, работающее при отрицательных температурах, малошумное с расширенной площадью отпугивания, безопасное и технологичное для изготовления в декоративных формах. Устройство включает вертикальную ветроустойчивую стойку (1) и полое тело (2), которое закреплено на стойке с возможностью колебаний относительно места крепления. Полое тело (2) выполнено в виде остроконечного конуса или остроконечной пирамиды, стойка оснащена кронштейном (3) для подвеса полого тела и ударником (4) в виде вертикального стержня с округлой головкой. Полое тело (2) подвешено на кронштейне остроконечной частью вверх, а ударник выполнен так, что его округлая головка находится под местом подвеса внутри полого тела. Подвес выполнен в виде витого кольца (5), соединяющего монтажное ушко (6) на остроконечной части полого тела 2 и монтажное ушко (7) на кронштейне (3). Возможно несколько исполнений устройства. Полое тело (2) может быть выполнено из шумоизоляционного материала с металлическим кольцом (8) в месте контакта с ударником (4). Ветроустойчивая стойка (1) и кронштейн (3) для подвеса полого тела (2) могут быть выполнены с участками в виде витых пружин. Устройство может быть оснащено светильником на солнечной батарее. Ветроустойчивая стойка (2), кронштейн (3) для подвеса полого тела и ударник (4) могут быть выполнены из одного отрезка проволоки гибкой по технологическому шаблону, макету или расчетной траектории, реализуемой станком с числовым программным управлением. 5 з.п. ф-лы, 7 ил.

1. Устройство отпугивания животных, включающее вертикальную ветроустойчивую стойку и по меньшей мере одно полое тело, которое закреплено на стойке с возможностью колебаний относительно места крепления, отличающееся тем, что полое тело выполнено в виде остроконечного конуса или остроконечной пирамиды, ветроустойчивая стойка оснащена кронштейном для подвеса полого тела и ударником в виде вертикального стержня с округлой головкой, полое тело подвешено на кронштейне остроконечной частью вверх, а ударник выполнен так, что его округлая головка находится под местом подвеса внутри полого тела.

2. Устройство отпугивания животных по п. 1, отличающееся тем, что полое тело выполнено из шумоизоляционного материала и оснащено металлическим кольцом в месте контакта с ударником.

3. Устройство отпугивания животных по одному из пп. 1, 2, отличающееся тем, что стойка и кронштейн для подвеса полого тела выполнены с участками в виде витых пружин.

4. Устройство отпугивания животных по одному из пп. 1-3, отличающееся тем, что оснащено светильником на солнечной батарее.

5. Устройство отпугивания животных по одному из пп. 1-4, отличающееся тем, что ветроустойчивая стойка, кронштейн для подвеса полого тела и ударник выполнены в виде одной детали из одного отрезка проволоки гибкой по технологическому шаблону, макету или расчетной траектории, реализуемой станком с числовым программным управлением.

6. Устройство отпугивания животных по одному из пп. 1-4, отличающееся тем, что подвес выполнен в виде витого кольца, соединяющего монтажное ушко на остроконечной части полого тела и монтажное ушко на кронштейне.
