Нательное крепление для оружия Российский патент 2024 года по МПК A45B3/00 F41H11/12

Описание патента на изобретение RU2832665C1

Изобретение относится к предметам личного пользования, военного, спортивного и медицинского оборудования. Разведочно-саперный комплекс (далее рыск) в своей основе - это соединение в функциональный комплекс устройств: типа посоха, и типа роликовых коньков, и лыжероллеров. Комплекс не имеет аналогов, но как отдельное устройство известны и "Опора для человека" RU 2799671 C1, и Нательная опора для оружия от Lazy Aim, и многочисленные лыжероллеры, однако ни одно из них не адаптировано к задачам и условиям ведения военной полевой разведки в сочетании с реагированием на минную опасность, а данное изобретение адаптировано и как комплекс, и отдельные устройства. Известны также Ходунки на колёсиках RU 71070, недостаток которых - ограниченность применения ровной поверхностью земли, а новое изобретение применимо и на неровной поверхности.

Существует запрос на технику, помогающую вести разведку и боевые действия в условиях минной опасности. А также существует потребность в более универсальных устройствах, чем обычные медицинские ходунки.

Посох и коньки предлагаемого комплекса ослабляют шаговую вибрацию почвы и изменяют её ритм, совместным действием имитируют воздействие на почву животного с четырьмя ногами, что может обманывать некоторые мины. При совершении необходимых для этого действий значительная часть внимания может быть уделена и иной опасности, кроме минной, и оружие в руках находится на изготовке к стрельбе благодаря нательному креплению оружия. В результате ожидается повышение боевой эффективности пехотинцев, занятых разведкой или сапёрным делом, а также их выживаемости в условиях минной опасности. В части же исполнения функции ходунков, технической проблемой было создание устройств, адаптированных к неровной поверхности земли, то решена за счёт передачи части шаговых усилий мягко шагающему устройству через опирающиеся на него предплечья.

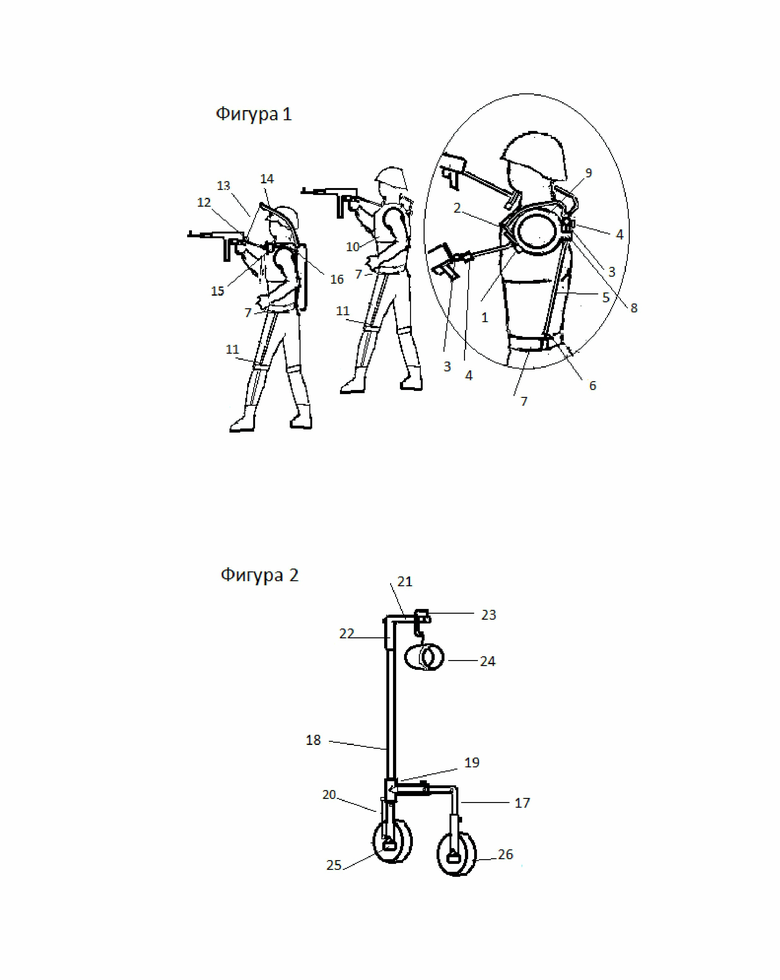

Нательное крепление для оружия предлагается в двух вариантах. Вариант А в рассмотрении по Фигуре 1 начинается с 1 - шарнира, с жестким кармашком для нижнего конца плечевого упора приклада, ось шарнира прямо перпендикулярна линии ствола того оружия, чей плечевой упор вставляется в кармашек на шарнире. Но если карман круглого сечения, то вместе с концом упора и без шарнира может быть шарнирное соединение. Кроме кармашка, шарнир соединён с 2 - кронштейном, под изгиб чьей формы может помещаться плечо человека, а другой конец кронштейна соединён с 3 - шарниром-тормозом частичного торможения, то есть с компенсатором веса оружия, потому что его ось ориентирована относительно пользователя параллельно линии от плеча до плеча. А шарнир-тормоз соединён с 4 - шарниром, ось которого вертикальна, и что соединён с 5 - торсовой подставкой - со слегка, на своём верху, загнутым стержнем. Торсовая подставка, дополнительно, может быть раздвижной - телескопической, с пружиной сжатия или, если растяжения, то на внутреннем стержне, и с ручным фиксатором, расположенным на уровне подмышки (на фигуре не обозначено). К верху верхней части телескопической пары прикреплена гибкая тяга по длине подставки опущенная вниз и соединённая с ней свободно охватывающей петлёй. В своём низу за широкую трубку телескопическая пара, 6 - карабином, соединена с 7 - поясом; и примерно возле лопатки пользователя, эта подставка свободно пропущена через 8 - ушко на 9 – кольце, закреплённом, вокруг прорези для руки, в 10 - крепежной манишке или жилете. А шарнир-тормоз находится несколько выше ушка. На поясе закреплены 11 - ремешки, длиной, соответствующей длине ног пользователя, с петлями для соединения со ступнями и над коленями. Шарнир-тормоз - это односторонний тормоз, в каком колесо храпового механизма соединено с втулкой вращения, прижимаемой тормозными колодками, причём во втулку входит ось, на которой расположен стопор храпового колеса, а тормозные колодки расположены на теле, которое вращается на втулке вращения. Соответственно, тело, входящее во втулку, в данном случае это кронштейн и тело, в данном случае торсовая подпорка, на котором находится ось, соединяются этим шарниром-тормозом. Шарнир-тормоз в иных вариантах может располагаться в иных местах, например возле плеча, или возле пояса сзади, или у груди, может иметься такой шарнир-тормоз и не на одном поворотном соединении в конструкции.

В вариант Б включены 12 - крепление к оружию, например хомут или карабин, на 13 - гибкой тяге, что предполагает наличие под него, например, проволочного кольца на оружии, гибкая тяга прикреплена к 14 - кронштейну, который может быть выполнен в нескольких вариантах формы и места и способа крепления к телу. Например, он может состоять из пары наклонных стоек, с гибкой, натянутой между ними струной. На струну надет пружинный прижим с 13 -гибкой тягой. Он может быть в виде г-образной наклонной стойки или может представлять из себя проволочную дугу, как и у струны, с серединой, располагаемой чуть выше и чуть впереди головы пользователя, что своей длиной, обогнув голову, концами, как и пара стоек, закреплён на ранце или на спинных пластине или рамке, за верхом плечей, на крепежной манишке или на жилете. Крепление может быть или жестким, или подвижным, например, шарниром, с катушкой, на одной с ним оси, что соединена с нитью, соединённой с пружиной растяжения, что закреплена в рамке. Или гибкая тяга через ролики может быть введённой вовнутрь кронштейна и там соединённой с ним через длинную пружину растяжения или, если черед два ролика, то и с пружиной сжатия. Дополнительно может иметься 15 - жесткий поперечный галстук в виде трёх составной пластины, эти пластины соединены в линию шарнирами и пластинчатыми пружинками так, что крайние части галстука не имеют возможности гнуться в сторону пользователя, а только от пользователя вперёд. Середина же галстука, за свою нижнюю кромку, закреплена к 16 - жесткому воротнику, прикреплённому к ранцу. Элементы крепления вариантов крепления для оружия могут быть и иными элементами одежды и сумок, надеваемых на тело человека.

Главная особенность предлагаемого посоха. Фигура 2, 17 - дополнительный телескопический стержень, на телескопической штанге, надетой на 18 - основной стержень, с помощью 19 - ходовой втулки, и соединённый с основным стержнем 20 - пружиной растяжения. На телескопических конструкциях имеются их стопоры в виде прижимных винтов с барашками. Дополнительно 21 - дополнительная ручка или кронштейн от верха основного стержня, над 22 - основной вертикальной ручкой, протянута (или протянут) вбок примерно на длину предплечья, а на его конце имеется гнездо, в виде сквозного отверстия с разжимной пружинкой, закреплённой в нём снизу, нижним своим концом, для прямого конца 23 - крючка. Крючок же имеется в соединении через гибкую тягу, с 24 - налокотником. Внизу основного и дополнительного стержней закреплены сменные 25 - насадки: мягкие, или жесткие, или смешанные. Кроме того, имеются и 26 - колёса с мягкими снаружи, эластичными, слегка упругими ободами. А для укрепления ободов имеются съемные круглые вставки в колёса.

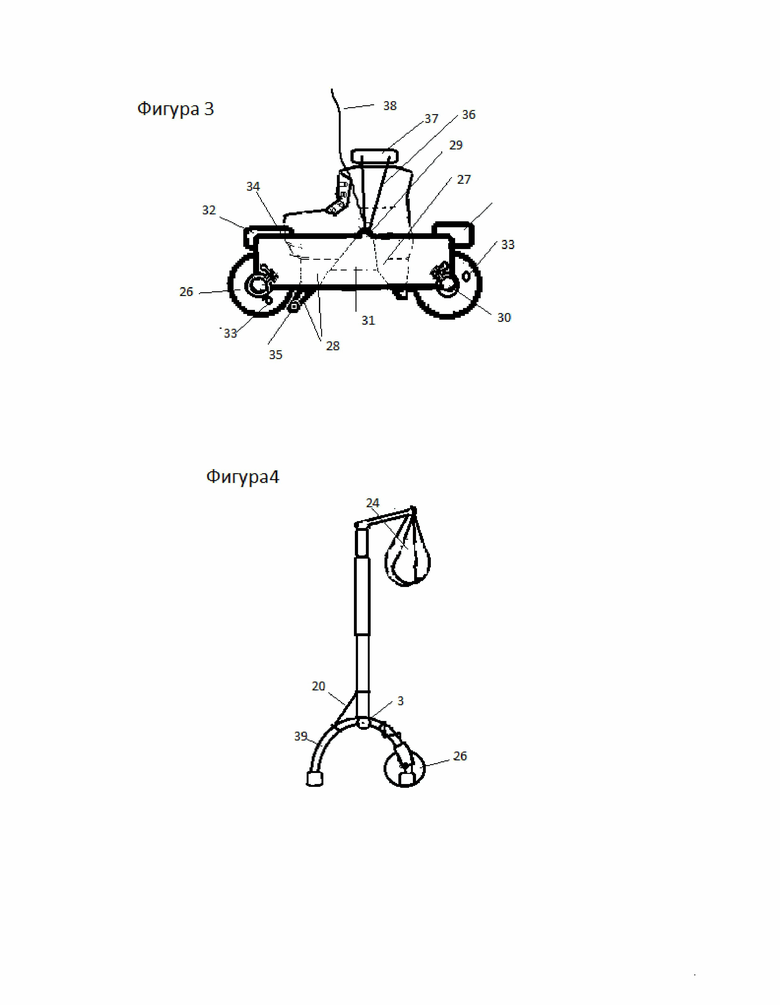

Особенности нового лыжероллера или конька это: и Фигура 3, 26 - надувные колёса, с мягкими ободами, и на 27 - педали хотя бы один 28 -тормозной упор, в виде большого шипа, с двумя поверхностями, предназначенными для тормозящего прижима, одна для земли, а другая для колеса. Педаль подвешена на рамку, на сходящихся к верху рамки, на её средину, по её бокам, полотняных треугольных перемычках, так, что в их верху получается 29 - гибкая ось вращения. В средине каждого колеса, с её оболочкой соединена жесткая трубка, от которой внутри колеса, к ободам, пропущены гибкие спицы. Прочные нити также натянуты между стенками остальных надувных конструкций, колеса, как минимум, два, но может быть и больше. В каждом колесе 30 - ось жесткая и соединена с 31- боковинами рамки, интегрированными с боковинами хомутами, а боковины между собой соединены 32 - надувными перемычками. От каждой боковой стенки оболочки надувной конструкции до противоположной, через внутреннее под оболочкой пространство, её стенки, также протянуты соединённые с ними прочные нити. В колёсах также, кроме спиц, имеются такие же нити между боковых стенок. Надуваться конструкции могут или воздухом, или жидкостью, для чего в 33 - кармашках имеются гибкие трубки с завязками, а ниппель должен иметься на насосе. Педаль своей площадью соответствует площади 34 - подошвы, а поворот её формы от переднего конца, протянутый вниз под наклоном к переднему колесу и вблизи от него - тормозной упор, в виде большого шипа, на его конце имеется место для крепления: 35 - мягкой, твёрдой или смешанной насадки. Рядом с гибкой осью вращения с рамкой петлями на чеке соединены 36 - тяги 37 - ножного хомута, чека соединена со 38 - шнуром. Вместо лыжероллера в комплексе может быть обувь с двумя каблуками - один спереди, другой сзади.

В комплексе могут применяться посохи и иной конструкции или с иными добавками вариантов, так, вариант В, на Фигуре 4, изображен с 39 - дугообразным или п-образным, из такой же трубы, как и стержень, сделанным низом, закреплённым внизу стержня на под пружиненном шарнире, на своей средине, а на кронштейне которого также имеется лямка или налокотник. А на ней под пружиненной стороне дуги рядом с подушечкой также может быть 26 -колесо на амортизаторе.

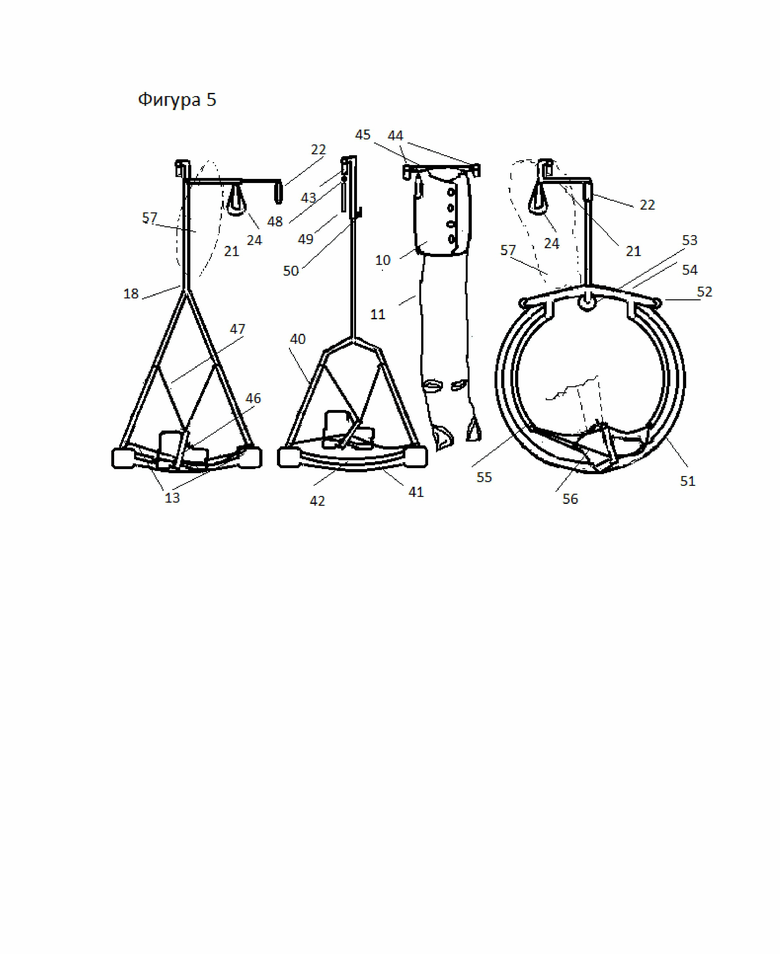

Вариант Г. Посох (что уже становится ходулей) может состоять и из двух одинаковых стержней, раздвинутых от общей ручки или ниже ручки вниз и внизу соединённых дугой прогнутой вниз, таким образом образуя Фигуру 5, раму - 40. Или рама образуется, например, из решетчатых ячеек тоже с дугой внизу. Дуга может иметься в своих вариантах исполнения, обрезиненная ли трубка, или 41 - надувная камера, надетая хомутами на 42 - упругую пластину. С верхом такого стержня соединено крепление к пользователю в виде лямки, или лямки на кронштейне, или в виде плечевого или иного крепления, даже с шарниром над головой пользователя и, соответственно, с более длинной рамкой и, значит, и более длинной дугой. Удобное крепление рядом с плечами вхождением 43 - крючковатого верха посоха в 44 – патрубок, соединённый с двойным или шаровым шарниром (на чертеже не указан), соединённым с 45 - жесткой перемычкой двух посохов, соединённой с одеждой и с 11 - тягами, с петлями, соединяемыми со ступнями ног. Для соединения дуги или рамы с ногой может иметься 46 - педаль с дужкой, прикреплённая к раме на свободной растяжке 13 - гибких тяг между стержнями и педалью, и на 47 - пружинном (на жгуте) подвесе к верху рамы. Часть крючковатого верха, повёрнутая вниз, может быть и длиннее указанной на чертеже и может быть продолженной, прикреплённой к основной части через 48 - шаровой шарнир, 49 - второй частью. Стержень может быть телескопическим с 50 - фиксатором.

Вариант Д характеризуется 51 – колесом, состоящим из обода, без спиц или диска, что расположено между двумя 52 - фасонными роликами в верхнем сегменте колеса снаружи и между 53 -фасонным роликом с храповым механизмом, расположенным внутри колеса в его верху. Все эти ролики закреплены на 54 – кронштейне, на котором имеются 55 - дуговые удлинения. Кронштейн же соединён с укороченным стержнем посоха. А на удлинения закреплены гибкие 56 - тяги- жгуты, что сами соединены с педалью. Храповой механизм и связка с ногами нужны во всех случаях исполнения устройства. Размер колеса может отличаться от изображенного. Пунктиром для наглядности указаны 57 -зоны торса. На колёса без спиц и обода можно кольцами цеплять плащ-палатку вырезами или с отделениями для ног и торса с головой. Колесо без спиц может быть закреплено между роликов и на одном стержне, стержень может быть двухсоставным, соединяемый ходовой втулкой с фиксатором. А боковина в плащ-палатке внутри обода может быть гибкой дверью. Плащ-палатка может быть и бронированной, и в ней могут иметься складки типа меха, в пространстве между колёсами. В штурмовом варианте сбоку роликов на колёсах могут быть г-образные, закреплённые на оси с пружинами грунтозацепы, и например, вместо храпового механизма может ставиться двигатель, например, электрический, соединённый кабелями с аккумулятором в ранце. Штурмовой вариант может быть и с большим колесом, чем на чертеже, с комбинезоном с узлами для подвешивания к жесткой перемычке и со стержнем, закреплённым внутри колеса сверху вниз на шарнире, чья ось прямо перпендикулярна оси вращения колеса. Это шарнир может быть с фиксатором и позволять поворот стержня вверх колеса, лямкой и ручкой внутри каждого колеса. А может быть и диском вращения или не вращения, как со щитом, соответственно, жесткая перемычка может быть телескопической с фиксатором. То есть это уже не только спарка посохов, а и новый вид личного транспорта - "катиног". Электродвигатель может быть установлен на направляющих, с возможностью движения вдоль оси его вращения и фиксации, на 54 - кронштейне осью соосно с осью 53 - фасонного ролика (с храповиком или уже без храповика) через диски сцепления. Фасонный ролик же может быть зубчатым, как и внутренняя сторона колеса, включатель же может находится прямо на аккумуляторе.

Пользование нательным креплением для оружия (вариант А) начинается с надевания крепежной манишки на тело пользователя, а после низ плечевого упора приклада вставляется в кармашек, вес оружия давит на этот кармашек, но он удерживает оружие и даже руку, сжимающую рукоять оружия, так как он на кронштейне, что удерживается шарниром-тормозом, сила сопротивления которого приблизительно равна весу оружия и руки, приложенных к шарниру-тормозу через длину плеча рычага, образуемую оружием. Действие шарнира тормоза, оказывающего частичное торможение в одну строну вращения, объясняется тем, что ось вставлена в зубчатое храповое колесо и в нём в одну сторону вращается, а в другую вращаться мешает её стопор, закреплённый шарнирно на этой оси, а на выступающей сбоку втулке зубчатого колеса вращается кронштейн с отверстием, на котором закреплены и подтянуты до нужной силы трения тормозные колодки и потому тормозят в одну сторону, так как в другую сторону вращение заблокировано храповым механизмом. Кронштейн же удерживается торсовой подставкой, что сама удерживается за пояс и за кольцо на кольце, нашитом на крепёжную манишку. Поддерживающий кармашек позволяет поворачивать в нём плечевой упор и вместе с ним оружие по горизонтали, что позволяет вести огонь и за угол, стоя рядом с углом, высовываясь за угол меньше, чем без данного устройства. Но основное его назначение то, что оружие можно долгое время держать и пользоваться им одной рукой, находясь как в вертикальном, так и в горизонтальном положении. В предлагаемом комплексе же вторая рука освобождается для пользования посохом, в том числе с миноискателем. Прицеливание же против действия тормоза в шарнире, когда нужно, дополняется поворотами торса пользователя, поэтому не затруднительно.

Пользование посохом варианта, что на Фигуре 2, заключается в том, что пользователь вставляет руку в лямку, вставляет её крючок в отверстие на кронштейне и так, опираясь на лямку, опирается посохом от земли. Если колёса не укреплены вставками, то на них перекатывается только посох, а при давлении на него веса пользователя обод колеса на дополнительном стержне проминается, и в землю упирается подушечка, отчего растягивается пружина между стержнями и земли касается колесо основного стержня, а потом подушечка. Так, при одном акте опоры посохом, происходи два шаговых колебания земли, что добавляется к двум шагам пользователя, в сумме получается как у четырехногих животных, что может обманывать некоторые мины. Пользование вариантом, Фигура 4, происходит подобным образом, но у него первым касается земли не подпружиненный конец дуги, а колесо проминается под уровень подушечки, а отходит на амортизаторе.

Пользование посохом варианта Г с педалями заключается в том, что пользователь вдевает ноги в педали и передвигает ими посохи. Первым становится на землю сторона дуги, чей конец обращен взад от пользователя, начав опираться на него, пользователь перекатывается на дуге и перекатывает к земле конец дуги, обращенный вперёд. Когда один такой шаг заканчивается, уже должен начаться второй шаг, со вторым таким же посохом. Жгут же предохраняет пользователя от резкой постановки ноги на землю. С креплением рам не к рукам руки остаются свободными для иных действий. Воздействие на почву получается очень тихим. Если же этот вариант с лямкой на кронштейне, то педаль для большинства пользователей - излишняя деталь, кроме некоторых инвалидов и военных, так как кистью руки сжимается вертикальная ручка, за которую пользователем перемещается посох, а предплечьем опирается на лямку, и таким образом смягчается воздействие ходьбы и бега на суставы и позвоночник. Поскольку вариант с ручкой совместим с вариантом с педалью в одном изделии, при эксплуатация совмещенного варианта пользователь ориентируется тем, что с педалью лучше при опасности контакта с противником, а на с ручкой для лучшей экономии сил. Ногами помогать перемещению посоха можно, и наступая на переднюю часть дуги.

Посохом варианта Д своей парой являются заменителями многих видов ходунков, годятся для инвалидов и для детей, обучающихся ходить, годятся и для здоровых людей в качестве средства, помогающего ходить по высокой и густой траве. Чтобы пользоваться, надо вдеть руки в лямки, а ноги в педали и просто идти как обычный пешеход, несанкционированный откат колеса в данном устройстве предотвращается тремя причинами: связкой с ногой, креплением тяг связки ниже воображаемой оси вращения колеса и храповым механизмом. Подвеска ноги тягами-жгутами не только смягчает шаг, а и во многом предотвращает падение вперёд, а без храпового механизма и взад, а все стороны предотвращает падение верхняя связка посохов, которая может остановить падение даже потерявшего сознание пользователя. Чтобы пользоваться и этим сервисом, посохи надо соединить их жесткой связкой, предварительно надев на себя одежду, на которой она крепится. Такой же вариант, но с малогабаритным колесом может применяться в обычных городских условиях для ходьбы и бега. В иных исполнениях колесо может быть и с осью и с диском или со спицами, вместо подкладки под предплечье может быть крепления к торсу или подкладка под плечи.

Пользователь лыжероллерами становится на их педали, а на ноги надевает ножные хомуты, тяги управления фиксаторами прикрепляет к телу так, чтобы свободные концы оказались под руками, шагает как обычный пешеход, мягкие колёса удерживают лишь часть веса пользователя, но, сминаясь, они смягчают шаги. Если тормозных упора два - и спереди, и сзади, то можно колебанию почвы придать характер походки четырехногого животного и без помощи посоха, но посох и берёт на себя часть веса пользователя, на который реагируют многие мины. Вес пользователя ещё более распределяется сразу на два посоха с лямками, что в обстановке военного рейда позволяет удержание оружия нательным креплением. На один посох можно подвесить миноискатель.

Похожие патенты RU2832665C1

название год авторы номер документа
Посох с колесом 2023
  • Гурашкин Александр Иванович
RU2820774C1
Подручная опора адаптационная 2023
RU2810342C1
Мускульный движитель 2022
RU2802569C1
Палка адаптационная комбинируемая интеграционная (варианты) 2023
  • Гурашкин Александр Иванович
RU2832663C1
Опора, изменяющая свойства 2023
  • Гурашкин Александр Иванович
RU2819556C1
Опора для человека 2022
RU2799671C1
Коньки универсальные - нажимной антискользитель 2023
  • Гурашкин Александр Иванович
RU2815128C1
Посошковый антискользитель 2023
  • Гурашкин Александр Иванович
RU2814724C1
Рулевой подвес 2023
RU2803668C1
Транспортная опора 2022
RU2794381C1

Иллюстрации к изобретению RU 2 832 665 C1

Реферат патента 2024 года Нательное крепление для оружия

Изобретение относится к нательному креплению для оружия. Технический результат заключается в повышении боевой эффективности пехотинцев, занятых разведкой или саперным делом, выживаемости в условиях минной опасности. Нательное крепление для оружия содержит элементы крепления для оружия, выполненные на одежде, или на ранце, или на сумке. Дополнительно выполнен кронштейн, который соединён с креплением к телу и с гибкой тягой, на которой имеется крепление к оружию и которая прикреплена к кронштейну выше и спереди головы пользователя. 5 ил.

Формула изобретения RU 2 832 665 C1

Нательное крепление для оружия, содержащее элементы крепления для оружия, выполненные на одежде, или на ранце, или на сумке, отличающееся кронштейном, который соединён с креплением к телу и с гибкой тягой, на которой имеется крепление к оружию и которая прикреплена к кронштейну выше и спереди головы пользователя.
