Устройство для фиксации костных отломков конечностей Российский патент 2025 года по МПК A61F5/58 A61F13/00

Изобретение относится к медицине, в частности к травматологии, и может применяться для оказания первой доврачебной медицинской само- или взаимопомощи при сочетанных травмах костей и мягких тканей в военно-полевых условиях.

Оказание первой доврачебной само- и взаимопомощи в военно-полевых условиях сильно отличается от первой помощи в мирное время. Во время боя оказывающий медицинскую помощь персонал и сам раненый находятся в смертельной опасности, что создает неоптимальные условия для работы. Боевые ранения носят совершенно другой характер. Разрушения и загрязнения мягких тканей нередко сочетаются с переломами костных тканей (Жианну К., Балдан М.).

Во время боя нет возможности провести сложные хирургические вмешательства, которыми можно заниматься только в отдаленном лечебно-диагностическом центре и после полного окончания боя (DriscollP., SkinnerD.).

На войне у военнослужащих в индивидуальных аптечках укладывают ограниченное количества средств для оказания экстренной медицинской помощи направленных на остановку кровотечения, перевязки ран и обезболивания (Жианну К., Быков И.Ю., Раков А.Л.,),а устройств для фиксации сломанных костей не предусмотрены При оказании само- и взаимопомощи отсутствие необходимых приспособлений для фиксации сломанных костей сочетанных с повреждениями мягких тканей может привести к значительной кровопотере, жировой эмболии, дополнительной травматизации, усугублению травматического шока и даже к смертельному исходу. Использование фиксирующих устройств, уменьшило бы риск потери конечности.

Для выполнения иммобилизации конечностей при переломах костей санинструкторы роты и стрелки санитары обеспечиваются шинами (Костромин Ю.Б., Федоров Т.С.).

Лестничная шина - это медицинское оборудование. Изделие предназначено для обездвиживания рук и ног пострадавшего. Имеет удобную конструкцию и выполнено из проволочного каркаса. Его основу составляет сталь, облицованная НПЭ и обшитая ПВХ. При необходимости шину можно укоротить за счет подгибания или удлинить путем связывания двух единиц. (https://www.medexinter.ru/produkciya-medplant/izdeliya-dlya-immobilizacii-i-medicinskoy-evakuacii/shinv-lestnichnyel).

Шина складная транспортная иммобилизационная - предназначена для иммобилизации и транспортировки пострадавших с травмами нижних конечностей. Описание: Шины представляют собой пластины специальной формы с продольной и поперечной перфорацией для легкого моделирования любого размера шины по длине и полноте конечности. Крепление шин производится с помощью бинтов. (https://medplant.ru/catalog/shina-transportnaya-immobilizatsiomaya-dlya-nizhney-konechnosti-vzroslaya-noga-120-sm/).

Иммобилизационные пневматические шины - относятся к категории воздухонепроницаемых фиксирующих изделий, применение которых позволяет избежать осложнений при серьезных повреждениях костной структуры, тканей и внутренних органов, а также создать необходимую опору и купировать болевой синдром. Устройство представляет собой герметичную камеру, заполняемую воздухом, которая может быть выполнена как в виде цельной конструкции, так и в форме чехла, закрывающегося на застежку-молнию. Воздух подается через шланг из баллона или через насоса (https://medmart.pro/catalog/shinv-immobilizatsionnye-pnevmaticheskie).

Шина Дитерихса - состоит из 2 деревянных костылей - наружного и внутреннего, планки для фиксации стопы (подстопника) и палочки-закрутки, прикрепленной к шине шнурком. Каждый костыль состоит из 2 частей, благодаря которым можно менять длину шины в зависимости от роста пациента. Шина накладывается непосредственно на месте происшествия перед транспортировкой пациента в лечебное учреждение. Перемещение пациента без шины категорически запрещается. Шина сочетает фиксацию с одновременным созданием некоторого вытяжения конечности. Перед наложением шины Дитерихса пациенту делается анестезия. Шина накладывается при переломах в области бедра, повреждениях в тазобедренном и коленном суставах (https://www.medrk.ru/shop/medicinskoe-oborudovanie/immobilizaciya/id-23468).

Вышеописанные аналоги шин имеют ряд преимуществ, но все они имеют один недостаток. Они громоздкие по размеру. Во время боя в красной зоне раненому не будет возможности накладывать сложные и большие шины на сломанную конечность, которыми можно заниматься только в зеленой зоне театра военных действий или в отдаленном госпитале. Шины не поместятся из-за больших размеров в аптечках военнослужащих, которые выполняют боевые задачи.

В боевой обстановке при повреждениях мягких тканей, сочетанных с переломом костей, необходима незамедлительная помощь на месте ранения в виде самолечения или помощи однополчанина. Упущенные секунды могут стоить жизни пострадавшего. Решающим моментом было бы ношение военнослужащим в индивидуальной аптечке заявленного устройства.

Благополучный исход лечения раненых напрямую зависит от оказания непрерывной медицинской помощи, начиная с места ранения и вплоть до хирургического госпиталя (Жианну К., Балдан М.).

Задачей, на решение которой направлено заявленное устройство, является повышение эффективности предварительного восстановления анатомических взаимоотношений костных фрагментов непосредственно в театре военных действий.

Заявленное устройство иллюстрируется фигурами, где на фиг. 1 схематически показан общий вид устройства.

Устройство для фиксации костных отломков конечностей представляет собой полотно из хлопчатобумажной марлевой ткани шириной от 200 мм, длиной от 450 мм (фиг. 1).

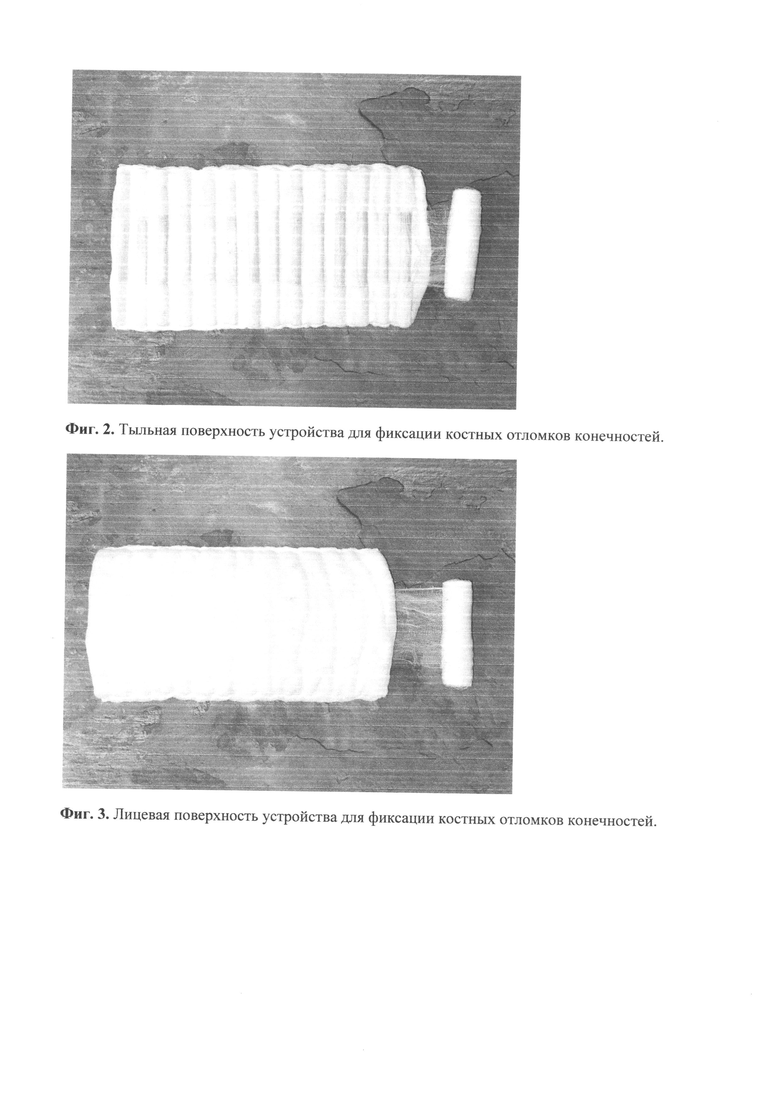

На лицевой поверхности хлопчатобумажного полотна (фиг. 3), по всей площади ткани, пришит ватно-марлевый гигроскопичный слой толщиной от 10 до 15 мм, для закрытия раневой поверхности (2; 5).

На тыльной поверхности (фиг. 1; 2.) от начала до конца полотна равномерно уложены и пришиты (4) деревянные палочки овальной формы размерами: длиной - 200 мм, шириной - до 10 мм и высотой 5 мм (1) с дистанцией укладки палочек 10 мм. Они выполняют фиксирующую роль сломанной кости. Полотно закончено пришитым медицинским бинтом для перевязки шириной до 120 мм (3). Готовое устройство можно стерилизовать и упаковать в стерильный пакет из полиэтилена.

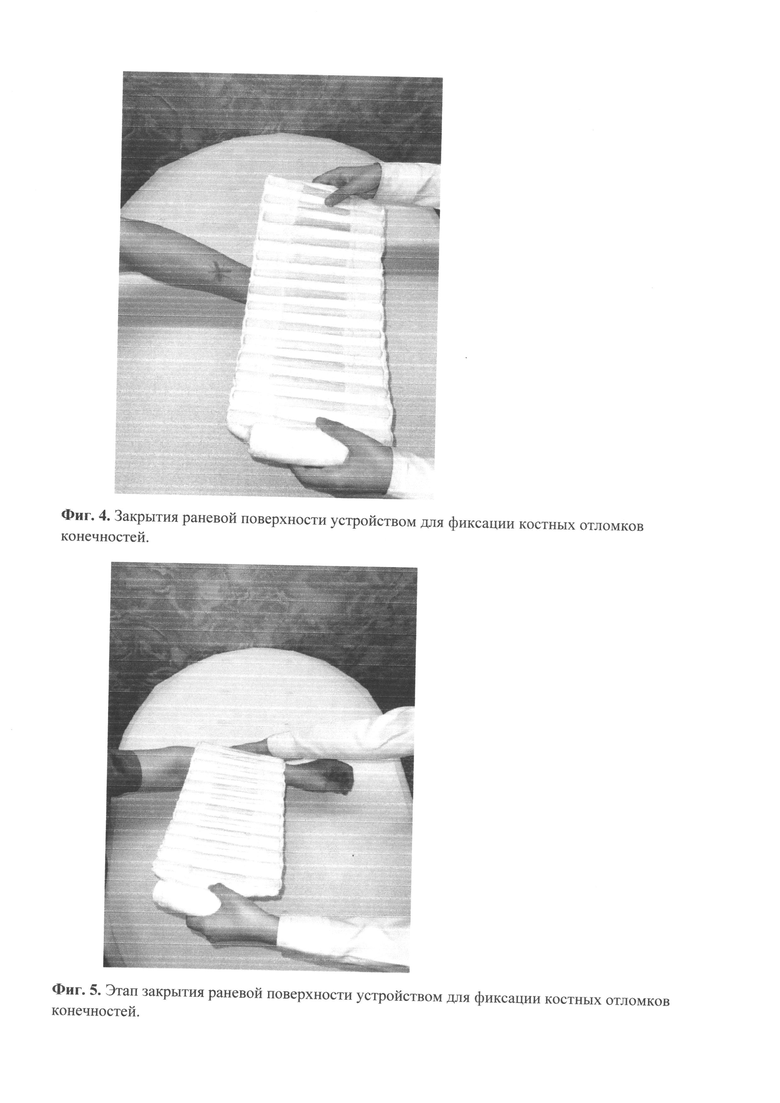

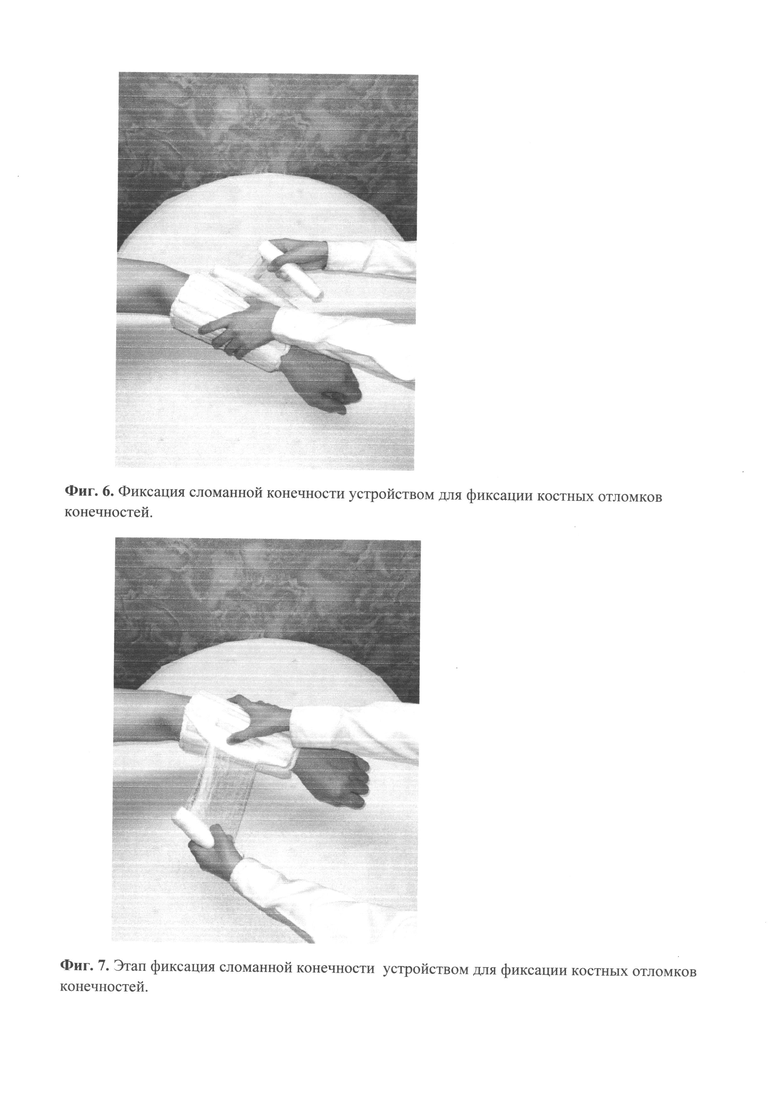

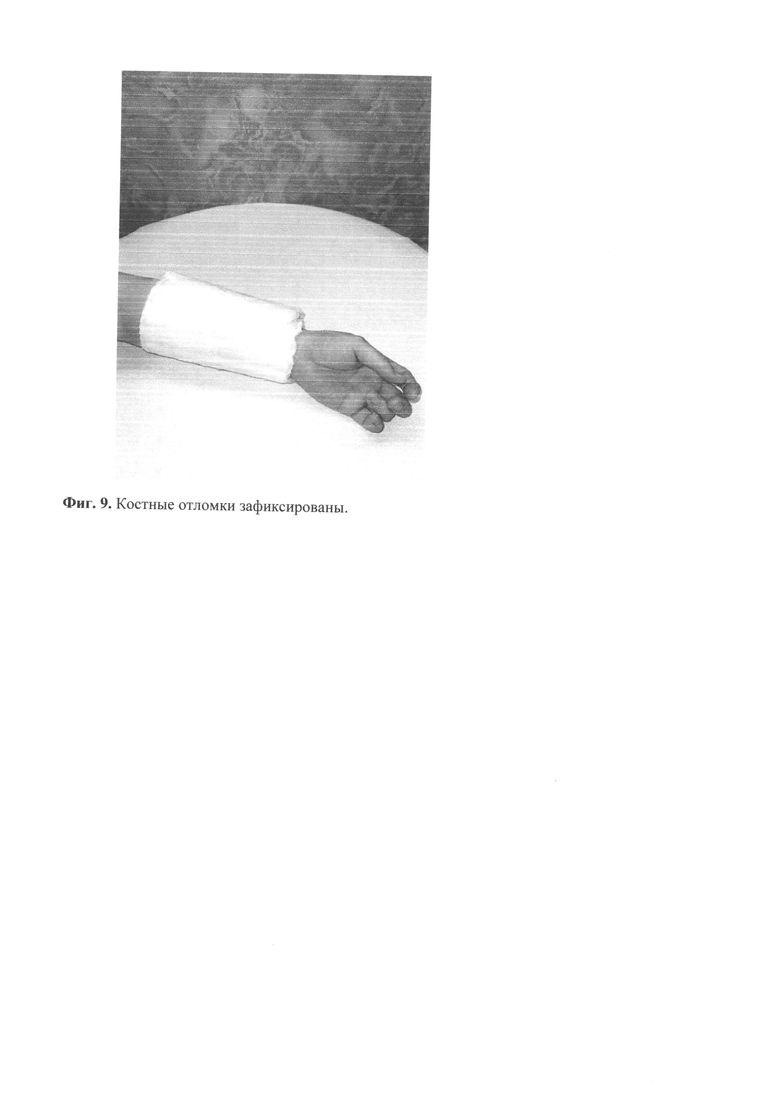

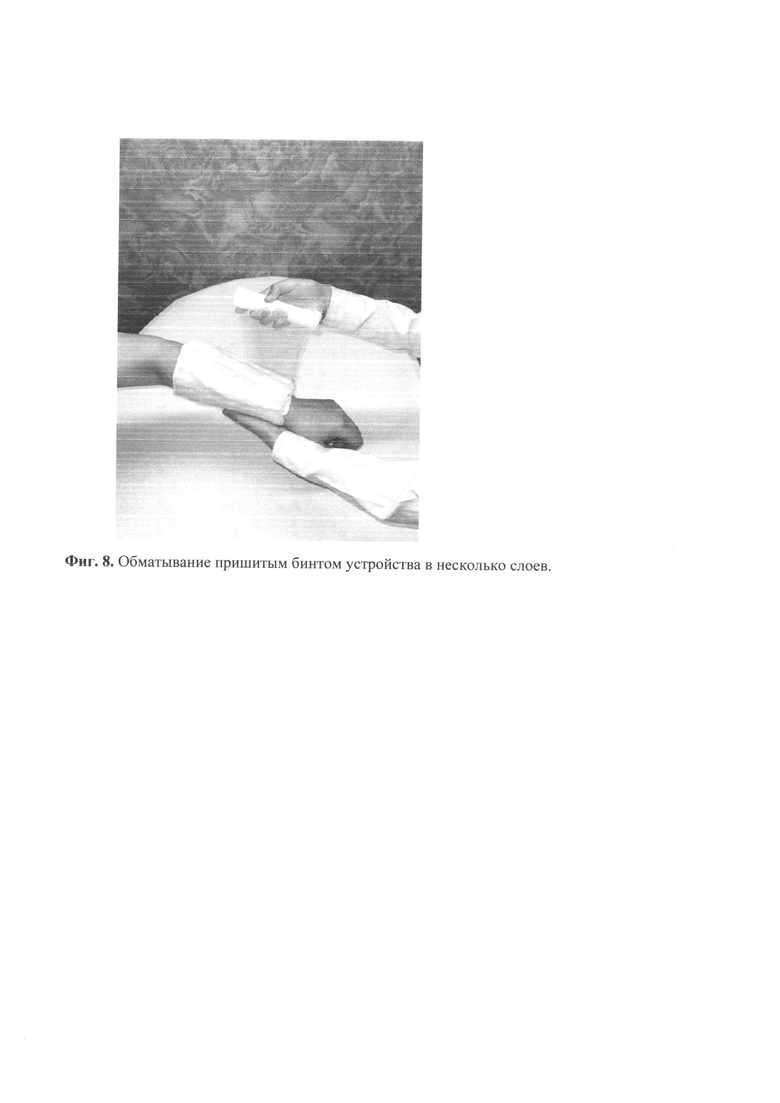

Техника использования. Сам раненый или санитар вскрывают стерильный пакет и достают заявленное устройство. Удерживая одной рукой за конец устройства, где пришит бинт, встряхиванием ее и развертывают. Предварительно выпрямив сломанную конечность, ватно-марлевое полотно с равномерно уложенными и пришитыми деревянными палочками прикладывают к ране и вокруг конечности, тем самым фиксируют отломок и закрывает раневую поверхность. Обматывают конструкцию пришитым бинтом в несколько слоев (фиг. 4-9). Процедуру можно выполнить одной рукой.

Таким образом, использование заявленного устройства для фиксации костных отломков конечностей позволит:

- Равномерно уложенные и пришитые палочки позволят надежно фиксировать костные отломки конечностей в правильном анатомическом взаимоотношении до выхода на безопасную (зеленую) зону.

- Наличие промежутков между палочками до 10 мм, предостерегут от сдавления сосудов и нервов отечными тканями.

- Учитывая меньший вес и размер, устройство можно носить в индивидуальной аптечке.

- Благодаря простоте и доступности материалов, устройство могут изготовить волонтеры народного фронта без специального обучения и значительных материальных затрат.

Заявленное устройство может широко применяться в ортопедотравматологической службе в военное время.

Мы надеемся, что это устройство спасет не одну жизнь раненых в боевой обстановке, окажется полезной и сократит количество ампутированных конечностей.

Изобретение относится к медицинской технике, а именно к устройству для фиксации костных отломков конечностей. В устройстве полотно из хлопчатобумажной марлевой ткани шириной от 200 мм, длиной от 450 мм содержит на лицевой поверхности по всей площади ткани пришитый ватно-марлевый гигроскопичный слой толщиной от 10 до 15 мм, выполненный с возможностью закрытия раневой поверхности. На тыльной поверхности от начала до конца полотна равномерно уложены и пришиты деревянные палочки овальной формы размерами: длиной - 200 мм, шириной - до 10 мм и высотой 5 мм с дистанцией укладки палочек 10 мм, выполненные с возможностью фиксации костных фрагментов в правильном анатомическом взаимоотношении. Укладка палочек закончена медицинским бинтом для перевязки шириной до 120 мм. Техническим результатом является повышение эффективности предварительного восстановления анатомических взаимоотношений костных фрагментов. 9 ил.

Устройство для фиксации костных отломков конечностей, характеризирующееся тем, что полотно из хлопчатобумажной марлевой ткани шириной от 200 мм, длиной от 450 мм содержит на лицевой поверхности по всей площади ткани пришитый ватно-марлевый гигроскопичный слой толщиной от 10 до 15 мм, выполненный с возможностью закрытия раневой поверхности, и на тыльной поверхности от начала до конца полотна равномерно уложенные и пришитые деревянные палочки овальной формы размерами: длиной - 200 мм, шириной - до 10 мм и высотой 5 мм с дистанцией укладки палочек 10 мм, выполненные с возможностью фиксации костных фрагментов в правильном анатомическом взаимоотношении, при этом укладка палочек закончена медицинским бинтом для перевязки шириной до 120 мм.
