ПЕРЕДВИЖНОЕ МАССАЖНОЕ КРЕСЛО С ПОДСТАВКОЙ Российский патент 2025 года по МПК A61G5/00 A47C1/03 A61H15/00

Описание патента на изобретение RU2841133C1

Изобретение относится к вибромассажным креслам и индивидуальным средствам передвижения для людей с ограниченными возможностями передвижения [A61G5/00; A47C1/037; A61H1/00; A47C1/00; A61H15/00; A61H23/00; A61G7/10].

Из уровня техники известно МАССАЖНОЕ КРЕСЛО ДЛЯ УСКОРЕНИЯ РОСТА ТЕЛА [KR101915898B1 опубл. 06.11.2018], представляющее собой массажное кресло, обеспечивающее стимуляцию роста организма за счёт воздействия на зоны роста на коленях детей или подростков в период роста. Массажное кресло содержит: основной корпус кресла, содержащий часть сиденья, поддерживаемую в месте расположения ягодиц пользователя, опорную часть спинки, проходящую вверх и вниз в задней торцевой части, сиденья для поддержки задней части пользователя, и две части подлокотников, проходящие вверх и вниз в обеих боковых частях части сиденья для поддержки частей рук пользователя; блок стимуляции ростовой пластины, нажимающий и массирующий внешние части обоих коленей пользователя, который сидит в части сиденья; и блок поддержки колена, который выполнен с возможностью выступать вверх в центре переднего конца части сиденья и поддерживать внутреннюю сторону коленей пользователя, когда происходит массаж для стимуляции ростовой пластины.

Недостатками аналога являются неподвижность, отсутствие регуляции положения спинки и подголовника, отсутствие автономного источника питания, неподвижность подлокотников.

Также из уровня техники известно МНОГОФУНКЦИОНАЛЬНОЕ МАССАЖНОЕ КРЕСЛО ДЛЯ КОРМЛЕНИЯ [CN203576844U опубл. 07.05.2014], представляющее собой многофункциональное массажное кресло для ухода за больными. Многофункциональное массажное кресло содержит основной корпус стула и опорное основание, при этом основной корпус стула содержит педальную часть, часть для защиты ног, часть для подушки сиденья и часть для спинки, которые последовательно соединены снизу доверху; массажеры для подошв расположены на педальной части; массажер для голени расположен на части для защиты ног; множество дополнительных приспособлений. группы больших массажеров с присосками для массажа бедер расположены с двух сторон части подушки сиденья; устройства для массажа спины расположены в средней части части спинки, и множество групп маленьких массажеров с присосками для массажа рук расположены с двух сторон части спинки. Многофункциональное массажное кресло отличается простой конструкцией и удобством в использовании.

К недостаткам аналога относятся отсутствие автономного источника питания, отсутствие регуляции выноса подставки для ног, отсутствие регуляции положения спинки и подголовника, отсутствие тормозных систем, отсутствие подлокотников.

Наиболее близким по технической сущности аналогом является МАССАЖНОЕ КРЕСЛО [CN112472554A опубл. 12.03.2021], представляющий собой массажное кресло, массаж в котором можно выполнять после завершения сеансов контрпульсации для удаления или уменьшения состояний онемения, дискомфорта и тому подобного в ногах после контрпульсации; кроме того, в домашних условиях можно применять для некоторых пациентов с учащенным сердцебиением и высоким кровяным давлением сначала можно помассировать и расслабить сердце, а внешнюю контрпульсацию можно выполнить после того, как кровяное давление стабилизируется и частота сердечных сокращений уменьшится; и когда выполняется контрпульсация, можно выборочно запускать функцию массажа поясницы в массажном кресле, и массаж групп мышц поясницы, спины и позвоночника.

Недостатки прототипа состоят в неподвижности, отсутствии регуляции положения как спинки, так и подголовника, неподвижность подлокотников.

Задача изобретения состоит в устранении недостатков прототипа.

Технический результат изобретения состоит в обеспечении вибромассажа в автономном режиме.

Указанный технический результат достигается за счёт того, что передвижное массажное кресло с подставкой состоит из:

- спинки кресла, снабжённой регулируемым по высоте подголовником, при этом спинка снабжена откидными ножками и соединена с сиденьем спиралью для регуляции угла наклона спинки относительно сиденья, а сам подголовник также снабжён вибромассажным элементом внутри;

- сиденья с пластинами для поддержки бёдер, соединённых с сиденьем через ось;

- вращающихся вокруг вертикальной оси своего шарнира подлокотников, снабжённых также вибромассажными элементами внутри;

- колёсной рамы, выполненной из пластмассы, с аккумулятором внутри, и соединённой с тремя колёсами, снабжёнными педалями фиксаторов и способных вращаться вокруг своей вертикальной оси;

- съёмной подставки для ног, представляющей собой каркасную основу с пластиной сверху и четырьмя колёсами, способными вращаться вокруг своей вертикальной оси, с нажимными фиксаторами, и соединяемой с осью колёс кресла цилиндрическими штифтами;

- ручек, снабжённых рукоятями тормозов и ручными тормозами, тросы которых проходят во внутреннем каркасе и соединены с ободными тормозами колёс кресла;

- внутреннего каркаса, расположенного внутри спинки кресла, снабжённого вибромассажным элементом и выполненного в форме трубы, вкрученной в колёсную раму;

- блока управления вибромассажными элементами кресла.

В частности, подголовник снабжен подушками поддержки подбородка, крепящимися к подголовнику на липучки.

В частности, блок управления вибромассажными элементами кресла снабжён потенциометром.

В частности, блок управления вибромассажными элементами кресла снабжён диодным индикатором работы кресла.

В частности, блок управления вибромассажными элементами кресла снабжён USB-портами.

В частности, диаметр колёс кресла и подставки составляет 15см.

Краткое описание чертежей:

На фиг. 1 представлен внутренний каркас и структуры которые к нему крепятся.

На фиг. 2 представлен общий вид устройства.

На фиг. 3 представлен вид кресла спереди.

На фиг. 4 представлено колесо с тормозом.

На фиг. 5 представлен подголовник с подушками поддержки подбородка.

На фиг. 6 представлен блок управления креслом.

На фиг. 7 представлен подлокотник.

На фиг. 8 представлена колёсная рама сверху.

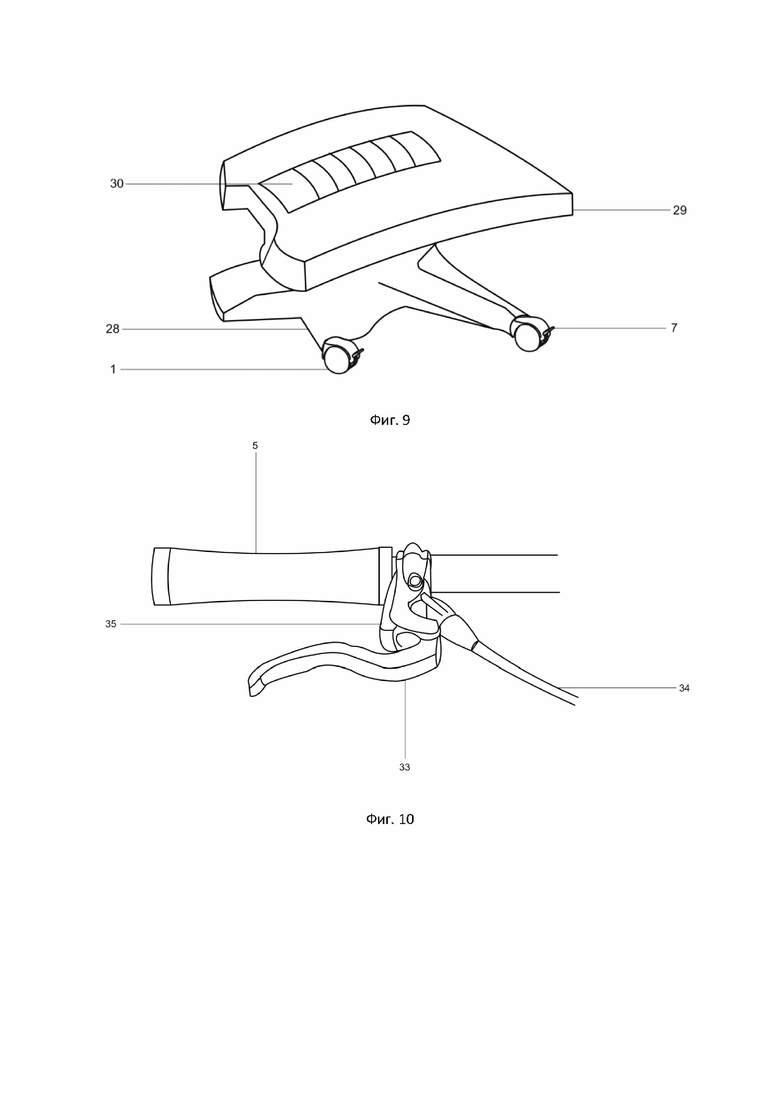

На фиг. 9 представлен общий вид подставки для ног.

На фиг. 10 представлен общий вид ручки для удерживания.

На фигурах обозначены: 1 - колесо кресла; 2 - ось колеса кресла; 3 - колёсная рама; 4 - пластина подставки для бёдер; 5 - ручка; 6 - вибромассажный элемент подголовника; 7 - педаль фиксатора; 8 - вибромассажный элемент спинки кресла; 9 - ось пластины подставки для бёдер; 10 - сиденье; 11 - внутренний каркас; 12 - спираль для регулировки положения спинки относительно сиденья; 13 - спинка кресла; 14 - подголовник; 15 - выемка подголовника; 16 - подлокотник, 17 - отверстие крепления оси колеса кресла, 18 - каркас подголовника, 19 - подушка поддержки подбородка, 20 - липучка крепления подушки поддержки подбородка, 21 - блок управления креслом, 22 - индикатор работы кресла, 23 - ручка потенциометра, 24 - USB-порт, 25 - место крепления внутреннего каркаса, 26 - винт крепления подлокотника, 27 - шарнир подлокотника, 28 - каркасная основа подставки, 29 - пластина для ног, 30 - ребристая поверхность подставки, 31 - подставка для ног, 32 - цилиндрические штифты, 33 - рукояти тормозов, 34 - тормозной трос, 35 - ручные тормоза, 36 - ножки спинки.

Осуществление изобретения

Массажное кресло с подставкой для размещения в салонах красоты и для личного пользования, в том числе для прогулок лиц с ограниченными возможностями. Кресло состоит из спинки кресла 13, подголовника 14, сиденья 10, подлокотников 16, колёсной рамы 3 и подставки для ног 31. К колёсной раме 3 присоединены три колёса кресла 1 через ось колеса кресла 2. Ось крепления 2 крепится к колесу винтами через отверстие крепления оси колеса кресла 17. Сами колёса 1 снабжены педалями фиксаторов 7 и расположены таким образом, чтобы до них было возможно дотянуться ногой из сидячего положения. Подголовник 14 имеет выемку 15, предназначенную для размещения в ней длинных волос, собранных в хвост. Высота и угол наклона подголовника 14 регулируется изменением глубины насаждения самого подголовника на каркас подголовника 18. Также подголовник 14 может быть снабжен подушками поддержки подбородка 19, крепящимися к подголовнику на липучки 20. Спинка кресла 13 соединена с сиденьем кресла 10 посредством спирали 12. Соединение спиралью 12 позволяет менять положение спинки 13 относительно сиденья 10 и позволяет пользователю находиться в кресле как полулёжа, так и полностью лечь в нём. Также спинка кресла 13 снабжена откидными ножками 36 для повышения устойчивости кресла при расположении пользователя в положении лёжа. Внутри спинки 13 расположен внутренний каркас 11, к которому закреплены вибромассажный элемент спинки 8, ручка для удерживания кресла 5, вибромассажный элемент подголовника 6. Внутренний каркас 11 представляет собой трубу, вкрученную в колёсную раму в месте крепления 25. Подставки для бёдер представляют собой пластины 4, соединённые с сиденьем 10 через ось 9, что позволяет им менять своё положение при сильном надавливании. Колёса кресла и подставки вращаются вокруг своей вертикальной оси. Само сиденье 10 имеет в себе выемку под судно для справления естественной нужды пользователя. Также кресло снабжено блоком управления 21, включающим в себя диодный индикатор работы кресла 22, ручку потенциометра 23 и два USB-порта 24 для зарядки электронных устройств. Подлокотники 16 крепятся к креслу винтом 26 и снабжены тугим шарниром 27 для вращения подлокотника вокруг вертикальной оси шарнира. Также подлокотники 16 снабжены вибромассажным элементом внутри. Само кресло работает от сети с напряжением 220В и снабжено аккумулятором, ёмкости которого хватит для автономной работы кресла в течение трёх часов. Аккумулятор размещён внутри колёсной рамы кресла 3. Массаж осуществляется за счёт работы вибромассажных элементов в области спины 8, вибромассажных элементов в подлокотниках и массажного элемента подголовника 6.

Подкатная подставка для ног 31 имеет в своём каркасную основу 28, на которой размещена пластина для ног 29, имеющей на себе ребристую поверхность 30 для предотвращения скольжения ног; четыре колеса 1 вращающиеся вокруг своей вертикальной оси и снабжённых нажимными фиксаторами 7. Дальность расположения подставки 31 от кресла регулируется с помощью изменения глубины насаждения подставки 31 на цилиндрические штифты 32, закреплённые на колёсной раме кресла 3. Сама подставка 31 может быть отсоединена от кресла для использования отдельно.

Для прогулок лиц с ограниченными возможностями, устройство снабжено ручками 5, позволяющими передвигать кресло с сидящим на нём человеком. Ручки 5 также снабжены ручными тормозами 35 и рукоятями тормозов 33, тросы которых 34 проходят во внутреннем каркасе 11 устройства и соединены с ободными тормозами колёс кресла для фиксации последних в одном положении.

Перед использованием устройство подключают к сети. Далее настраивают вынос подставки для ног, либо полностью снимают подставку. При потребности в постоянном местоположении кресла, нажимают на педали фиксаторов колёс подставки и кресла. Затем пользователь размещается в кресле. При желании, пользователь может находиться в кресле в положении полулёжа за счёт спирали регулировки положения спинки относительно сиденья, либо лечь. Регулировка положения спинки производится за счёт нажима на спинку кресла. При расположении пользователя в положении лёжа на кресле, падение предотвращается за счёт откидных ножек спинки кресла. При желании, пользователь может запустить вибромассаж встроенных в кресло вибромассажных элементов путём кручения ручки потенциометра на блоке управления вибромассажными элементами кресла, а также может зарядить электропотребители через USB-порты блока управления кресла.

Применение устройства при прогулке человека с ограниченными возможностями перемещения с сопровождающим.

При применении устройства при прогулке человека с ограниченными возможностями перемещения с сопровождающим, устройство предварительно заряжают, сопровождающий регулирует вынос подставки в соответствии с длиной ног пользователя. Далее пользователь садится в кресло и располагает ноги на подставке. В ходе прогулки сопровождающий с помощью ручек удержания задаёт направление движения кресла и по мере надобности останавливает ход устройства с помощью ручных тормозов путём нажима на рукоять тормозов. При желании пользователь может запустить вибромассаж встроенных в кресло вибромассажных элементов путём кручения ручки потенциометра на блоке управления вибромассажными элементами кресла.

Применение устройства при размещении в салоне красоты.

При применении устройства в салоне красоты, устройство подключают к сети питания. Далее регулируют вынос подставки для ног и нажимают на педали фиксаторов колёс кресла и подставки для ног. В процессе проводимых в салоне красоты работ, пользователь может запустить вибромассаж встроенных в кресло вибромассажных элементов путём кручения ручки потенциометра на блоке управления вибромассажными элементами кресла. В ходе проведения процедур, сотрудники салона красоты могут регулировать положение рук пользователя за счёт подвижных подлокотников. При желании, пользователь может зарядить электропотребители через USB-порты блока управления кресла.

Демонстрация технического результата

Технический результат изобретения состоит в обеспечении вибромассажа в автономном режиме.

Указанный технический результат достигается за счёт того, что передвижное массажное кресло с подставкой состоит из:

- спинки кресла, снабжённой регулируемым по высоте подголовником, при этом спинка снабжена откидными ножками и соединена с сиденьем спиралью для регуляции угла наклона спинки относительно сиденья, а сам подголовник также снабжён вибромассажным элементом внутри;

- сиденья с пластинами для поддержки бёдер, соединённых с сиденьем через ось;

- вращающихся вокруг вертикальной оси своего шарнира подлокотников, снабжённых также вибромассажными элементами внутри;

- колёсной рамы, выполненной из пластмассы, с аккумулятором внутри, и соединённой с тремя колёсами, снабжёнными педалями фиксаторов и способных вращаться вокруг своей вертикальной оси;

- съёмной подставки для ног, представляющей собой каркасную основу с пластиной сверху и четырьмя колёсами, способными вращаться вокруг своей вертикальной оси, с нажимными фиксаторами, и соединяемой с осью колёс кресла цилиндрическими штифтами;

- ручек, снабжённых рукоятями тормозов и ручными тормозами, тросы которых проходят во внутреннем каркасе и соединены с ободными тормозами колёс кресла;

- внутреннего каркаса, расположенного внутри спинки кресла, снабжённого вибромассажным элементом и выполненного в форме трубы, вкрученной в колёсную раму;

- блока управления вибромассажными элементами кресла.

Для определения возможности автономной работы, устройство применяли на улице без подключения к сетевому источнику питания. Перед испытанием устройство было подключено к сети питания в отключённом состоянии на протяжении пяти часов. Для испытания, устройство включали и наблюдали, как долго будет продолжаться работа вибромассажных элементов устойства. Наблюдение велось эмпирически, пользователь находился на кресле в сидячем положении, с зафиксированными колёсами подставки и кресла. Проводилось сравнение с аналогами (результаты представлены в табл. 1)

Технический результат достигается за счёт наличия в устройстве аккумулятора, рассчитанного на три часа автономной работы.

Таким образом, удалось достичь длительности автономной работы в три раза выше, чем у прототипа.
