Передвижная инвалидная поддержка и подспорье Российский патент 2025 года по МПК A61G5/02 A61H3/04

Изобретение относится к средствам передвижения инвалидов и матерей и нянек с детьми, престарелых людей, а также для учащихся ходить и неокрепших детей как вспомогательное средство. Данное устройство может быть коляской, или санками, или аппаратом на коньках, устройство может применяться с палками для ходьбы или с двигателями. Сопутствующие варианты устройства могут быть с площадками для размещения пользователя, но основной вариант предусматривает, что основной пользователь идёт своими ногами по земле, но и подспорье в ходьбе и поддержку получает, поэтому называется передвижная инвалидная поддержка и подспорье (а далее сокращённо - пипип).

Известны: Костыль US8474470B2, который опасен для инвалидов в случае падения и недостаточно эффективен, и плохо помогает или вообще не помогает людям со слабыми ногами или с головокружениями, как и в RU2799671 Опора для человека. Известны: Костыль US8474470B2, который опасен для инвалидов в случае падения и недостаточно эффективен, известна RU2799671 Опора для человека, которая имеет свои достоинства и может применяться в новом изобретении, однако не применялась, известна и SU1012905 Дорожная коляска для инвалидов, недостатки которой некомпактность и лишний вес, что новое изобретение в значительной степени преодолевает.

Существует потребность в поддержке людей со слабыми ногами или с головокружениями, которую с помощью посохов решить не получается, ходунки неудобны, а тележки, за которые можно держаться, слишком неудобны по своим габаритам. Проблема решается за счёт создания новых конструкций тележек и иных устройств, некоторые из которых и представлены в данной заявке.

Технические эффекты получены: один за счёт такого размещения колёс или иных движителей, что рядом с ними сбоку от них образуется свободное пространство для передвижения ног, при этом точки опоры движителями на землю придвинуты к пользователю, что позволяет на устройство опирать часть веса пользователя при малой длине устройства относительно земли, а другой эффектт получается за счёт подставки или подставок под предплечья. Эти два эффекта складываются в общий эффект улучшения эффективности и удобства ходьбы, а страховочной надёжности добавляет наличие третьего колеса постоянно готового для включения в процесс использования.

В общем, устройство позволяет, в его компактном вместе с пользователем расположении, на него опираться для удобства, устойчивости и для улучшения подвижности.

В основе изобретения - тележка или подобное тележке передвижное устройство, но не на колёсном движителе, а на полозьях, или гусеничное, или сочетающее разные виды движителей.

Конструкция адаптирована для вертикального положения основного активного пользователя. Неосновным или неактивным пользователем может быть ребёнок или инвалид, передвигающийся с посторонней помощью. Для таких неактивных пользователей может быть место для сидения или стояния, на котором тоже может быть подставка под предплечья. Количество колёс (роликов) или иных движителей на тележке может быть от одного и более одного. Одним может быть, например, колесо в виде катка или широкая гусеница. Основной же тип устройства - тележка с двумя рядами колёсных осей, в один ряд расположены два колеса со свободным для ног пространством между ними на уровне выставляемых вперёд ног при ходьбе. А выше этого уровня, на уровне подходящем под предплечья могут располагаться подставки под предплечья как в виде жестко закреплённой полки или полок, так и в виде подвесных конструкций типа лямки налокотника, подлокотника, подвешенных на ручки стойки или кронштейн(ы), или полки, причём кронштейны или полка(и) могут крепиться растяжками, будучи расположенными спереди и сзади от своей опоры, стойка ли это или ручка. Такие подставки очень важные, но необязательные элементы конструкции. Они и сами могут быть подвешенными на стойку, или ручку, или на неё опирающимися, или соединёнными с ней шарнирно. Вместо второго ряда колёс может быть упор. Но предпочтителен вариант хотя бы с одним колесом во втором ряду, которое, в зависимости от наклона стойки или ручки относительно тех колёс, что возле ног, своим низом тоже находятся на уровне земли или выше этого уровня.

Устройство для передвижения, имеющее раму и на ней хотя бы одну стойку, или ручку, или раму с элементом конструкции в виде стойки или ручки и как минимум один движитель, рядом с которым или между элементами формы которого имеется свободное пространство для выставляемых вперёд при ходьбе ног, когда элементы движителя находятся спереди и от осевой линии тела пользователя, использующего устройство, а также имеющее или ещё хотя бы один такой движитель, или элемент на движителе, чей уровень относительно земли меняется в зависимости от наклона ручки или стойки, когда основной движитель опирается на землю, и/или имеется хотя бы одна полка или подлокотник, серединой своей находящиеся над движителем(ми) и, что соединён или с привязью для предплечья, или, имеющий упор надставленный сверху над предплечьем.

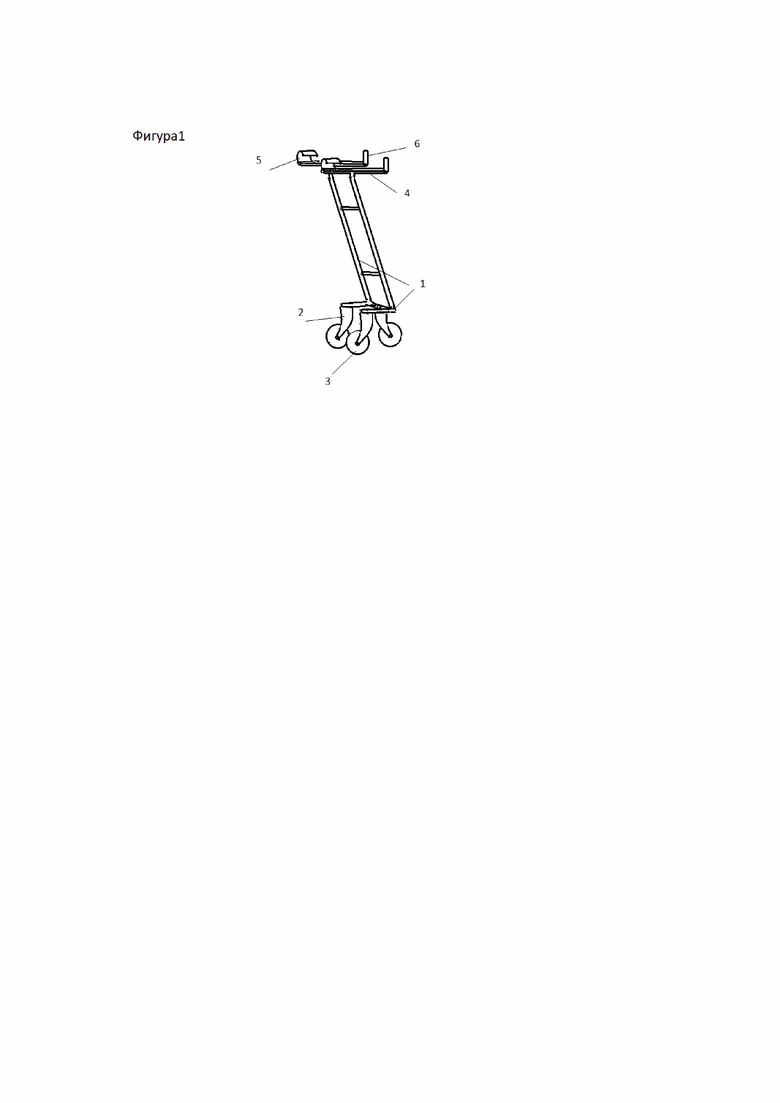

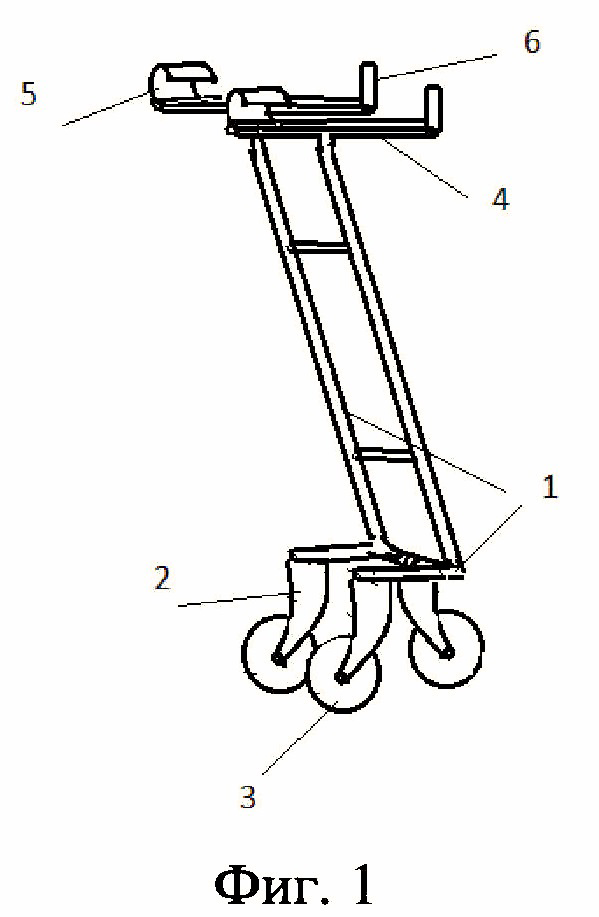

Подставки под предплечья на толкателях или на стойке могут быть объединены в одну подставку. Но может быть подставка и только под одно предплечье. Изобретение иллюстрируется фигурами. На Фиг. 1 изображена тележка с 1 - рамой-ручкой-стойкой, соединённой с 2 - кронштейнами, на которые закреплены 3 - колёса, вверху рамы имеются закрепленные на ней 4 - подставки под предплечья, на которых имеются 5 - рукоятки и 6 - верхние упоры. Дополнительно на устройстве могут быть грузовые площадки, или подвесные сумки, или могут быть места для пассажира, которые располагаются спереди и могут быть откидными. На устройстве может быть и двигатель, соединённый с движителем. Дополнительно на пипип может быть подьёмник или манипулятор(ы) крепления для инструмента и оружия, в том числе на шарнирах и с противовесом, такое крепление может быть и на полке или вилке подъёмника, которые могут быть поворотными. Где может устанавливаться дистанционно управляемое оружие или инструмент, в том числе сварочный аппарат. Для вариантов инструментальной или оружейной платформы колёса могут быть поворотными с фиксацией поворота, и в таком случае удобнее, если их не три, а четыре. Оружейный вариант может включать в себя щит, например, раздвижной с основой в форме полуцилиндра и с дополнительными колёсами для лежачего положения щита. Дополнительно в сапёрном варианте может быть и дополнительная выдвижная колёсная платформа с мягкими колёсами. Подобная тележка может иметь места для крепления газовых баллонов.

Пользование описанной тележкой предполагает несколько режимов, а для изображенного устройства их два. Первый скоростной и высоко проходимый, а второй страховочный, основная часть из которых предназначена для престарелых людей, у которых или плохо работают ноги и может кружиться голова, или присутствуют обе эти напасти, поэтому, когда у пользователя главная задача придерживаться, чтобы не упасть, а ноги могут двигаться, он подходит впритык к свободному пространству между колёс, берётся руками за рукоятки, а предплечья возле локтей подсовывает под верхние упоры и, облокачивая на подставки значительную часть своего веса, идёт вперёд, толкая тележку, повороты осуществляет, поворачивая всю тележку сразу.

Второй режим предполагает такой наклон рамы-стойки-ручки, что на землю опирается и третье колесо, и движение с опорой на три колеса, что нужно для страховки, когда у пользователя кружится голова, или он затрудняется совершать чуть более сложные движения первого режима с лучшей проходимостью.

При этом рама-стойка-ручка в первом режиме имеет больший - более удобный, менее склонный к опрокидыванию наклон, а верхние упоры в обоих режимах предохраняют от откатывания тележки вперёд от её положения опоры для пользователя, что самое сложное в удержании равновесия для тележки с опорой на два колеса с наклоном рамы-стойки-ручки назад от основания, которому помогает и расположение подставок под предплечья и сзади, и спереди от рамы стойки-ручки.

Если же на устройстве имеются оборудованные места для груза или пассажира, то перевозится груз или пассажир, а для сохранения равновесия нажим на подставки под предплечья увеличивается. Двигатель же может применяться и для помощи в перевозки груза, но главное предназначение активизировать немощные ноги. При наличии дополнительного оборудования пипип может применяться как оружейная или инструментальная платформа. Поворотные колёса с фиксацией поворота применяются в варианте инструментальной или оружейной платформы. Сапёрный же вариант позволяет значительно уменьшить давление на грунт при ходьбе.

Изобретение относится к средствам передвижения инвалидов, матерей и нянек с детьми и престарелых людей. Устройство для передвижения имеет раму со стойкой или ручкой или раму с элементом конструкции в виде стойки или ручки. Устройство содержит первый ряд движителей, между которыми имеется свободное пространство для выставляемых вперёд при ходьбе ног. Устройство содержит второй ряд с таким же движителем или упором и содержит полку или подлокотник, которая соединена со стойкой или ручкой таким образом, что середина полки или подлокотника находится над движителями первого ряда, что, в зависимости от наклона ручки или стойки, обеспечивает возможность опоры устройством на землю только движителями первого ряда или всеми имеющимися движителями. Полка или подлокотник соединена с привязью для предплечья или имеет упор, надставленный сверху над предплечьем. Достигается повышение устойчивости и подвижности устройства для передвижения. 1 ил.

Устройство для передвижения, имеющее раму и на ней хотя бы одну стойку, или ручку, или раму с элементом конструкции в виде стойки или ручки и содержащее первый ряд движителей, между которыми имеется свободное пространство для выставляемых вперёд при ходьбе ног, при этом устройство имеет второй ряд по меньшей мере с одним таким же движителем или упором и имеет по меньшей мере одну полку или подлокотник, которая соединена со стойкой или ручкой таким образом, что ее середина находится над движителями первого ряда, что, в зависимости от наклона ручки или стойки, обеспечивает возможность опоры устройством на землю только движителями первого ряда или всеми имеющимися движителями, при этом полка или подлокотник соединена с привязью для предплечья или имеет упор, надставленный сверху над предплечьем.
