Композиция для покрытия стен, фасадов или подобных поверхностей Российский патент 2025 года по МПК C09D5/00 C09D7/61 C08K3/34

Предлагаемое изобретение относится к промышленности строительных материалов, а именно к отделочным строительным материалам, в частности к строительным композитным материалам, предназначенным для производства функциональных покрытий, и может быть использовано в производстве строительных изделий, предназначенных для промышленного и жилищного строительства, в качестве декоративно-защитной штукатурной смеси для них.

Известен композитный материал, содержащий минеральный пористый материал носителя в виде минерального наполнителя или смеси из минеральных наполнителей, имеющих преимущественно открытопористую систему и выбранных из диоксидов кремния, в частности пирогенных диоксидов кремния, ксерогелей, в частности силикагелей, диатомитовой земли, цеолитов, аэрогелей, перлита, туфа, вспученной глины, вермикулита и дополнительных слоистых силикатов, в частности бентонита и/или каолинита, и их смесей, и набухаемый материал в порах минерального пористого материала носителя, выбранный из природных полимеров, синтетических полимеров, минеральных веществ и их смесей. Композитный материал является дисперсным материалом с размерами частиц в диапазоне от 0,5 мкм до 5 мм. Объем набухаемого материала в ходе процесса набухания увеличивается по отношению к объему ненабухшего набухаемого материала в соответствии по меньшей мере с коэффициентом в диапазоне от 0,5 до 10. Природный полимер выбран из альгинатов, альгиновой кислоты, амилозы, амилопектина, агар-агара, желатина, каллозы, каррагенана, целлюлозы, хитина, хитозана, декстрана, гулуроновой кислоты, инулина, ламинарина, лихенина, пуллулана, пустулана, крахмала, производных крахмала, ксантана и их смесей. Синтетический полимер выбран из (мет)акрилатов, поли(мет)акриловой кислоты, солей поли(мет)акриловой кислоты, полиакриламида, полиспиртов и их со- и терполимеров и смесей. Набухаемый полимер выполнен сверхвпитывающим [1].

Недостатками данного изобретения являются размеры частиц в диапазоне от 0,5 мкм до 5 мм, что приводит к большей пористости материала и меньшей прочности при высокой стоимости данного композитного материала.

Наиболее близким к заявляемому техническому решению (прототипом) является композиция для покрытия стен, фасадов или подобных поверхностей, содержащая по меньшей мере одно вяжущее в виде по меньшей мере одного органического компонента и/или по меньшей мере одного неорганического компонента, по меньшей мере одно фотокаталитически действующее средство с поверхностью по БЭТ от 100 до 250 м²/г в виде полупроводника, в частности ТiO₂ в анатазной фазе, со значительным поглощением света при по меньшей мере одной длине волны поглощения в диапазоне от 380 до 500 нм при отношении оптической плотности (функции Кубелки-Мунка F(R∞)) фотокаталитически действующего средства к оптической плотности (функции Кубелки-Мунка F(R∞)) вяжущего при по меньшей мере одной длине волны поглощения в диапазоне от 380 до 500 нм больше 6,25410-3. Полупроводник по меньшей мере в отдельных участках выполнен с примесью, например, S, N и/или С, в частности легирующими добавками, при этом сера и/или углерод размещены в поверхностном слое частиц TiO₂ с содержанием серы и/или углерода в от 0,05 до 4 мас. %. Органический компонент и/или неорганический компонент выполнен в виде по меньшей мере одного диспергатора, по меньшей мере одного загустителя, по меньшей мере одного пеногасителя, по меньшей мере одного пигмента, по меньшей мере одного наполнителя, по меньшей мере одного гидрофобизатора и/или по меньшей мере одного микробиоцида, по меньшей мере одного адсорбента, например, активированного угля, кремневой кислоты, микрокремнезема, силикагеля, цеолита, бентонита, диатомовых земель, пеностекла и т.п.Доля твердой фазы так согласована с долей жидкости в композиции для покрытия стен, фасадов или подобных поверхностей, что полного смачивания твердого вещества не происходит [2].

Недостатками данного изобретения является то, что известная композиция имеет высокую теплоемкость, среднюю огнестойкость, меньшую прочность на изгиб, повышение трещиноспособности, увеличение усадки, низкую водопроницаемость, низкую прочность сцепления смеси с различными основаниями, трудно поддается ровному выглаживанию, шлифовке и полировке, недостаточно устойчива и прочна при сверлении, штроблении, пилении.

Новым достигаемым техническим результатом предлагаемого изобретения является повышение водопроницаемости, водоудерживающей способности, морозостойкости, степени огнестойкости, эксплуатационной надежности, долговечности и прочности сцепления композиции с различными основаниями, используемыми для ее нанесения, при снижении теплопроводности, усадки и себестоимости изготовления композиции.

Новый технический результат достигается тем, что в композицию для покрытия стен, фасадов или подобных поверхностей, содержащую вяжущее, кремнийсодержащее соединение, наполнитель, цеолит, примесь и воду, в отличие от прототипа, дополнительно введен инертный твердый элемент в виде песка, гранитного щебня и керамзита с размером указанных компонентов не более 0.1-0,15 мм, вяжущее выполнено в виде порошков силиката (_kCaO_pSiO₂) и алюмината кальция (_nCaO_mAl₂O₃) или гидравлической извести, примесь выполнена в виде метилцеллюлозы, целлюлозы, кремнийсодержащее соединение выполнено в виде шихты из кварцевого песка, или кварцита, или мелкодисперсного кристаллического кремния с размером частиц 0,4-1 мм, или их смеси, при этом в шихту кремнийсодержащего соединения дополнительно введен микрокальцит, при следующем содержании компонентов, мас. %:

вяжущее 15-20 шихта кремнийсодержащего соединения и микрокальцита 10-15 инертный твердый элемент 10-15 примеси 5-10 цеолит со степенью помола 200-300 м²/кг 20-30 вода остальное

В инертный твердый элемент может быть дополнительно введен усиливающий наполнитель в виде талька, или глины, или слюды, или стеклянных чешуек, или углеродных волокон, или коалина, или мела с размером указанных компонентов наполнителя не более 0,1-0,15 мм при содержании 0,5-0,7 мас. %.

В композицию может быть дополнительно введен шунгит со степенью помола 200 м²/кг при содержании 5-5,2 мас. %.

Применение в составе предлагаемой композиции для покрытия стен, фасадов или подобных поверхностей, например, готовых строительных изделий, включая стены и напольные покрытия, вяжущего позволяет придать штукатурному покрытию гидравлические свойства и повысить водостойкость готовых строительных изделий.

Применение в составе предлагаемой композиции для покрытия стен, фасадов или подобных поверхностей, например, готовых строительных изделий, включая стены и напольные покрытия, шихты кремнийсодержащего соединения с микрокальцитом, позволяет повысить удобство укладывания строительной смеси пластичной консистенции при ее неизменном составе или уменьшить в ней содержание воды без потери удобства ее укладывания.

Применение в составе предлагаемой композиции для покрытия стен, фасадов или подобных поверхностей, например, готовых строительных изделий, включая стены и напольные покрытия, инертного твердого элемента позволяет оптимизировать состав строительной смеси за счет повышения ее плотности и морозоустойчивости.

Применение в составе предлагаемой композиции для покрытия стен, фасадов или подобных поверхностей, например, готовых строительных изделий, включая стены и напольные покрытия, примесей позволяет повысить пластичность оштукатуренных на основе предлагаемой композиции для покрытия стен, фасадов или подобных поверхностей, например, готовых строительных изделий, включая стены и напольные покрытия.

Применение в составе предлагаемой композиции для покрытия стен, фасадов или подобных поверхностей, например, готовых строительных изделий, включая стены и напольные покрытия, природного минерального компонента вулканического происхождения цеолита со степенью помола 200-300 м²/кг позволяет повысить коррозионную стойкость, улучшить прочностные характеристики оштукатуренных на основе предлагаемой композиции для покрытия стен, фасадов или подобных поверхностей, например, готовых строительных изделий, включая стены и напольные покрытия, уменьшить растрескивание поверхности стен или пола, на которые наносится пастообразный состав разведенной водой сухой строительной смеси толщиной 1-2 мм.

Применение в составе предлагаемой композиции для покрытия стен, фасадов или подобных поверхностей, например, готовых строительных изделий, включая стены и напольные покрытия, шунгита со степенью помола 200 м²/кг позволяет повысить пожаробезопасность, безусадочность, повышенную адгезию к минеральным основаниям свойства. Сочетание цеолита и шунгита в декоративной отделке интерьера помогает очистить воздух от вредных примесей и запахов, повышает защитные свойства от электромагнитных волн радиочастотного диапазона, что улучшает здоровье, общее самочувствие и, как следствие, способствует созданию гармоничной атмосферы находящихся в помещении людей.

Применение в составе предлагаемой композиции для покрытия стен, фасадов или подобных поверхностей, например, готовых строительных изделий, включая стены и напольные покрытия, указанных выше компонентов в указанном соотношении приводит к возникновению синергетического эффекта и позволяет достичь требуемый технический результат.

Для изготовления предлагаемой композиции для покрытия стен, фасадов или подобных поверхностей, например, готовых строительных изделий, включая стены и напольные покрытия, могут использоваться, например, следующие материалы:

- вяжущее: силикат кальция (_kCaO_pSiO₂, где k=1, р=1; k=2, p=1; k=3, р=1; k=3, р=2) [3-5] - порошок производства Китайской народной республики, алюминат кальция (_nCaO_mAl₂O₃, где n=1, m=1; n=1, m=2; n=1, m=6; n=3, m=1; n=12, m=7) [3, 4] - порошок производства ООО «ДОНСПЕЦСПЛАВ»;

- шихта кремнийсодержащего соединения с микрокальцитом - это природные минеральные компоненты: микрокремнезем производства ОАО «Челябинский электрометаллургический комбинат» марки МК-85 по ТУ 7-249533-01-90 (кроме состава №5 Б - бентонитовая глина серо-зеленого цвета); микрокальцит производства ООО «Полевская мраморная компания» (Свердловская область, г. Полевской) по ТУ 5743-002-63925093-2009, а также кварцевый песок, мелкодисперсный кристаллический кремний размером частиц 0,4-1 мм;

- инертные твердые элементы: мраморный щебень производства ООО «Полевская мраморная компания» (Свердловская область, г. Полевской) ГОСТ 22856-89;

- примеси: метилцеллюлоза "Walocel МКХ 70000 РР01" (производитель фирма Wolff Walsrode (Bayer), Федеративная республика Германия), целлюлоза;

- шунгит - фракционированный зажогинского месторождения S_уд=200 м²/кг, производства ООО Научно-производственный комплекс «КАРБОН-ШУНГИТ», г. Петрозаводск;

- природный минеральный компонент вулканического происхождения цеолит -фракционированный холинского месторождения S_yд=200-300 м²/кг, производства ООО «Цеолит-Трейд», г. Санкт-Петербург;

- водопроводная питьевая вода, удовлетворяющая требованиям ГОСТ 23732. Процесс производства предлагаемой композиции для покрытия стен, фасадов или подобных поверхностей включает следующие этапы.

Производят помол цеолита до удельной поверхности 200-300 м²/кг. Далее производят смешение полученного молотого цеолита с сухой смесью (вяжущее, шихта кремнийсодержащего соединения с микрокальцитом, инертные твердые элементы, примеси, усиленные наполнители) с последующей сушкой при температуре 22-25°С до постоянной массы.

Данная сухая смесь при разведении водой превращается в пастообразный состав (декоративная штукатурка), который засыхает в течение 24 часов только будучи нанесенным на стену или на пол толщиной 1-2 мм, а пастообразный состав в таре застывает в течение недель и только при доступе воздуха в тару). При изготовлении композиции для покрытия стен, фасадов или подобных поверхностей, например, готовых строительных изделий, включая стены и напольные покрытия, при содержании компонентов (мас. %) по предлагаемому техническому решению количество воды затворения подбирают из условия обеспечения нормальной густоты смеси по ГОСТ 23789-79.

Через 26 суток твердения во влажных условиях образцы подвергают механическим испытаниям. Прочность затвердевших образцов, водопоглощение, а также сроки схватывания смеси определяют в соответствии с ГОСТ 23789-79. Водостойкость образцов оценивают по коэффициенту размягчения, который равен отношению предела прочности материала при сжатии в водонасыщенном состоянии, к пределу прочности сухого материала.

Штукатурка в виде разведенной водой сухой строительной смеси на основе предлагаемой композиции для покрытия стен, фасадов или подобных поверхностей, например, может использоваться для декорирования оштукатуриваемых готовых строительных изделий, включая стены и напольные покрытия, а также для ремонта стен уже эксплуатирующихся помещений. Штукатурка (декоративная) наносится на прогрунтованную специальным грунтом стену инструментом: кельмой и шпателем. Штукатурка (декоративная) наносится в два слоя с обязательной межслойной просушкой не менее 12 часов. После просушки второго слоя поверхность защищают полупрозрачными лессировочными составами, например, типа «Velatura» производства компании Spiver (Италия).

Например, для нанесения напольных покрытий штукатурку наносят на прогрунтованный специальным грунтом пол инструментом: кельмой и шпателем. Штукатурку (декоративную) наносят в два слоя с обязательной межслойной просушкой не менее 12 часов. После просушки второго слоя поверхность защищают одним-двумя слоями двухкомпонентных полиуретановых лаков (для защиты паркета, эпоксидных полов и др.).

Были проведены испытания образца (размером 500×500×10 мм) по прототипу с использованием известной композиции для покрытия стен, фасадов или подобных поверхностей посредством оштукатуривания и на основе предлагаемой композиции для покрытия стен, фасадов или подобных поверхностей, например, готовых строительных изделий, включая напольные покрытия, со значениями, мас. % соответствующих компонентов.

Механические испытания образцов проводились по методике ГОСТ 310.4-81 «Цементы. Методы определения предела прочности при изгибе и сжатии».

Для экспериментальной проверки заявляемого состава в предлагаемой композиции для покрытия стен, фасадов или подобных поверхностей, например, готовых строительных изделий, включая стены и напольные покрытия, были приготовлены следующие смеси, мас. %:

Пример 1

вяжущее 20 шихта кремнийсодержащего соединения и микрокальцита 15 инертный твердый элемент 14 примеси 5 цеолит со степенью помола 300 м²/кг 20 вода до достижения водотвердого отношения, указанного в таблице 1

Пример 2

вяжущее 19 шихта кремнийсодержащего соединения и микрокальцита 14 инертный твердый элемент 12 примеси 7 цеолит со степенью помола 300 м²/кг 22 вода до достижения водотвердого отношения, указанного в таблице 1

Пример 3

вяжущее 18 шихта кремнийсодержащего соединения и микрокальцита 10 инертный твердый элемент 15 примеси 6 цеолит со степенью помола 200 м²/кг 28 вода до достижения водотвердого отношения, указанного в таблице 1

Пример 4

вяжущее 16 шихта кремнийсодержащего соединения и микрокальцита 13 инертный твердый элемент 10 примеси 10 цеолит со степенью помола 300 м²/кг 30 вода до достижения водотвердого отношения, указанного в таблице 1

Пример 5

вяжущее 17 шихта кремнийсодержащего соединения и микрокальцита 11 инертный твердый элемент 13 примеси 8 цеолит со степенью помола 200 м²/кг 25 вода до достижения водотвердого отношения, указанного в таблице 1

При содержании вяжущего в предлагаемой композиции для покрытия стен, фасадов или подобных поверхностей, например, готовых строительных изделий, включая стены и напольные покрытия, менее 12 мас. % и более 20 мас. % данная композиция ухудшает свои прочностные свойства и увеличивает скорость твердения.

При содержании усиливающего наполнителя в предлагаемой композиции для покрытия стен, фасадов или подобных поверхностей, например, готовых строительных изделий, включая стены и напольные покрытия, менее 5 мас. % и более 7 мас. % данная композиция ухудшает свои свойства связующей способности.

При содержании шихты кремнийсодержащего соединения с микрокальцитом в предлагаемой композиции для покрытия стен, фасадов или подобных поверхностей, например, готовых строительных изделий, включая стены и напольные покрытия, менее 10 мас. % и более 35 мас. % данная композиция ухудшает свои гидрофильные свойства.

При содержании инертного твердого элемента в предлагаемой композиции для покрытия стен, фасадов или подобных поверхностей, например, готовых строительных изделий, включая стены и напольные покрытия, менее 10 мас. % и более 15 мас. % данная композиция ухудшает свои водопроницаемые свойства.

При содержании примесей в предлагаемой композиции для покрытия стен, фасадов или подобных поверхностей, например, готовых строительных изделий, включая стены и напольные покрытия, менее 5 мас. % и более 10 мас. % данная композиция ухудшает свои пластифицирующие свойства.

При содержании цеолита в предлагаемой композиции для покрытия стен, фасадов или подобных поверхностей, например, готовых строительных изделий, включая стены и напольные покрытия, менее 20 мас. % и более 30 мас. % и при степени помола менее 200 м²/кг и более 300 м²/кг данная композиция ухудшает свои коррозионностойкие и прочностные свойства и более 10 мас. % и при степени помола более 300 м²/кг уменьшает сроки схватывания состава.

Пример 6

Производят помол цеолита до удельной поверхности 200 м²/кг. Производят помол шунгита до удельной поверхности 200 м²/кг. Далее производят смешение полученных молотого цеолита и молотого шунгита с сухой смесью из указанных выше компонентов с последующей сушкой при температуре 22-25°С до постоянной массы. После чего изготавливают композицию для покрытия стен, фасадов или подобных поверхностей, например, готовых строительных изделий, включая стены и напольные покрытия, при следующем содержании компонентов, мас. %:

вяжущее 15 шихта кремнийсодержащего соединения и микрокальцита 12 инертный твердый элемент 11 примеси 9 цеолит со степенью помола 200 м²/кг 23 шунгит со степенью помола 200 м²/кг 5 вода до достижения водотвердого отношения, указанного в таблице 1

Применение в составе предлагаемой композиции для покрытия стен, фасадов или подобных поверхностей, например, готовых строительных изделий, включая стены и напольные покрытия, молотого шунгита 5-5,2 мас. % и со степенью помола 200 м²/кг позволяет придать строительным изделиям с нанесенной на нее штукатуркой (декоративной) на основе данной композиции безусадочность и повышенную адгезию к минеральным основаниям свойства, а также повысить защитные свойства от электромагнитных волн радиочастотного диапазона.

При содержании молотого шунгита в предлагаемой композиции для покрытия стен, фасадов или подобных поверхностей, например, готовых строительных изделий, включая стены и напольные покрытия, менее 5 мас. % и при степени помола более 200 м²/кг данная композиция ухудшает свои свойства пожаробезопасности. При содержании молотого шунгита в предлагаемой композиции для покрытия стен, фасадов или подобных поверхностей, например, готовых строительных изделий, включая стены и напольные покрытия, более 5,2 мас. % может быть нарушено оптимальное соотношение других компонентов в предлагаемой композиции.

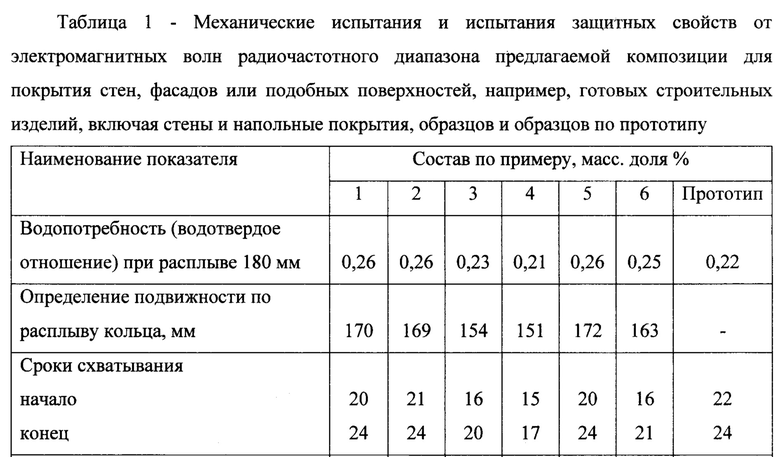

Для экспериментальной проверки эффективности заявляемого состава в предлагаемой композиции для покрытия стен, фасадов или подобных поверхностей, например, готовых строительных изделий, включая стены и напольные покрытия, и запредельного состава были проведены механические и защитные от электромагнитных волн испытания изготовленных на основе предлагаемой композиции и образцов по прототипу, результаты которых приведены в таблице 1.

Среднее значение водопотребности (водотвердого отношения) при расплыве 180 мм -0,245%.

Среднее значение подвижности по расплыву кольца - 163,17 мм.

Среднее значение начала сроков схватывания - 18 часов.

Среднее значение окончания сроков схватывания - 21,67 часа.

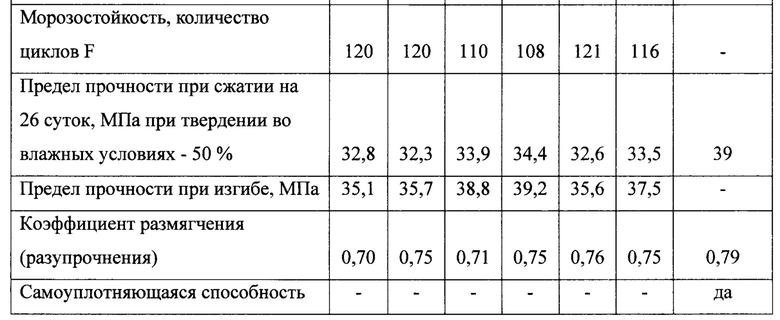

Среднее значение морозостойкости - F116.

Среднее значение прочности при сжатии - 33,25 Мпа.

Среднее значение прочности при изгибе - 36,9 Мпа.

Среднее значение коэффициента размягчения (разупрочнения) - 0,73.

На основании полученных данных применение в составе предлагаемой композиции для покрытия стен, фасадов или подобных поверхностей, например, готовых строительных изделий, включая стены и напольные покрытия, цеолита со степенью помола менее 200 м²/кг не приводит к значительному изменению свойств сопротивляемости сжатию, водоудерживающей способности оштукатуренных разведенной водой сухой строительной смеси на основе предлагаемой композиции для покрытия стен, фасадов или подобных поверхностей, например, готовых строительных изделий, включая стены и напольные покрытия. Помол цеолита до степени более 300 м²/кг приводит к повышенным энергетическим затратам при производстве предлагаемой композиции для покрытия стен, полов, фасадов или подобных поверхностей, увеличению водопотребности смеси и снижению физико-механических характеристик готовых изделий.

На основании вышеизложенного новый достигаемый технический результат предлагаемого изобретения обеспечивается следующими по сравнению с прототипом техническими преимуществами.

1. Применение предлагаемого технического решения позволяет повысить предел прочности на изгибе, экологичность, пожаростойкость, морозостойкость и водостойкость поверхности оштукатуренных разведенной водой сухой строительной смеси на основе предлагаемой композиции для покрытия стен, фасадов или подобных поверхностей, например, готовых строительных изделий, включая стены и напольные покрытия, не менее чем в 2 раза за счет применения цеолита со степенью помола 200-300 м²/кг 20-30 мас. %. и шунгита со степенью помола 200 м²/кг 5-5,2 мас. %.

2. Применение предлагаемого технического решения позволяет упростить технологию производства предлагаемой композиции для покрытия стен, фасадов или подобных поверхностей, например, готовых строительных изделий, включая стены и напольные покрытия, не менее чем в 2 раза из-за экономичности используемого сырья за счет прочности сцепления смеси с различными основаниями (не требуется предварительно грунтовать поверхность).

3. Применение предлагаемого технического решения позволяет уменьшить коэффициент размягчения (разупрочнения) на 27% за счет применения усиленных наполнителей и инертных твердых элементов, что приводит к увеличению микротвердости оштукатуренных разведенной водой сухой строительной смеси на основе предлагаемой композиции для покрытия стен, фасадов или подобных поверхностей, например, готовых строительных изделий, включая стены и напольные покрытия.

4. Применение предлагаемого технического решения позволяет увеличить экологичность, коррозионностойкость сухой строительной смеси на основе предлагаемой композиции не менее чем на 10% за счет применения природного минерального компонента вулканического происхождения цеолита. Также включение цеолита в декоративные материалы дает возможность получать красивый декор стен, пола, потолков добавляет элегантности и красоты в интерьер помещения. Цеолит является естественным минералом, способным поглощать и удерживать такие вредные вещества, как токсины, аммиак и разные запахи. Он помогает создать чистую и свежую атмосферу в помещении, способствуя благополучию антибактериальными свойствами, что делает его идеальным материалом для создания здоровой и гигиеничной обстановки в помещении. Сочетание цеолита и шунгита в декоративной отделке интерьера помогает очистить воздух от вредных примесей и запахов, повышает защитные свойства от электромагнитных волн радиочастотного диапазона, что улучшает энергетику помещения и, как следствие, здоровье, общее самочувствие находящихся в помещении людей и способствует созданию гармоничной атмосферы их пребывания в данном помещении.

5. Естественные текстуры и уникальные цвета создают атмосферу гармонии и спокойствия, принося радость и удовлетворение каждый раз при входе в оштукатуренное предлагаемым техническим решением помещение.

Все вышесказанное значительно расширяет область применения предлагаемого технического решения, в том числе за счет повышения эксплуатационной надежности и долговечности покрытий.

В настоящее время в ООО «Спивер Арте» (г. Москва) на основе представленных выше испытаний предлагаемой композиции для покрытия стен, фасадов или подобных поверхностей (предварительное техническое наименование - «микроцемент 2» как декоративная имитация натурального цемента, используемого в качестве декоративной штукатурки) выпущена технологическая инструкция на заявляемый состав предлагаемой композиции для покрытия стен, фасадов или подобных поверхностей.

Источники информации

1. Патент РФ 2779344. 2022. С08К 3/34; C09D 133/02.

2. WO 2005/118726. 2005. C09D 7/12.

3. Химическая энциклопедия / Редкол.: Кнунянц И.Л. и др. М.: Советская энциклопедия. 1990. Т. 2. 671 с.

4. Hosono Hideo, Tanabe Keiichi, Takayama-Muromachi Eiji, Kageyama Hiroshi, Yamanaka Shoji, Kumakura Hiroaki, Nohara Minoru, Hiramatsu Hidenori, Fujitsu Satoru. Exploration of new superconductors and functional materials, and fabrication of superconducting tapes and wires of iron pnictides, Science and Technology of Advanced Materials, 20.06.2015. V. 16, no. 3, p. 033503. doi:10.1088/1468-6996/16/3/033503.

Изобретение относится к отделочным строительным материалам. Предложена композиция для покрытия стен, фасадов или подобных поверхностей, содержащая, масс. %: 15-20 вяжущего, 10-15 шихты кремнийсодержащего соединения и микрокальцита, 10-15 инертного твердого элемента, 5-10 примесей, 20-30 цеолита со степенью помола 200-300 м²/кг и остальное – вода, где инертный твердый элемент выполнен в виде песка, гранитного щебня и керамзита с размером указанных компонентов не более 0,1-0,15 мм, вяжущее выполнено в виде порошков силиката (_kCaO_pSiO₂) и алюмината кальция (_nCaO_mAl₂O₃) или гидравлической извести, примесь выполнена в виде метилцеллюлозы, целлюлозы, кремнийсодержащее соединение выполнено в виде шихты из кварцевого песка, или кварцита, или мелкодисперсного кристаллического кремния с размером частиц 0,4-1 мм, или их смеси. Технический результат – повышение водопроницаемости, водоудерживающей способности, морозостойкости, степени огнестойкости, эксплуатационной надежности, долговечности и прочности сцепления композиции с различными основаниями, используемыми для ее нанесения, при снижении теплопроводности, усадки. 2 з.п. ф-лы, 1 табл., 6 пр.

1. Композиция для покрытия стен, фасадов или подобных поверхностей, содержащая вяжущее, кремнийсодержащее соединение, цеолит, примесь и воду, отличающаяся тем, что в нее дополнительно введен инертный твердый элемент, выполненный в виде песка, гранитного щебня и керамзита с размером указанных компонентов не более 0,1-0,15 мм, вяжущее выполнено в виде порошков силиката (_kCaO_pSiO₂) и алюмината кальция (_nCaO_mAl₂O₃) или гидравлической извести, примесь выполнена в виде метилцеллюлозы, целлюлозы, кремнийсодержащее соединение выполнено в виде шихты из кварцевого песка, или кварцита, или мелкодисперсного кристаллического кремния размером частиц 0,4-1 мм, или их смеси, при этом в шихту кремнийсодержащего соединения дополнительно введен микрокальцит, при следующем содержании компонентов, мас. %:

вяжущее 15-20 шихта кремнийсодержащего соединения и микрокальцита 10-15 инертный твердый элемент 10-15 примеси 5-10 цеолит со степенью помола 200-300 м²/кг 20-30 вода остальное

2. Композиция по п. 1, отличающаяся тем, что в инертный твердый элемент дополнительно введен усиливающий наполнитель в виде талька, или глины, или слюды, или стеклянных чешуек, или углеродных волокон, или коалина, или мела с размером указанных компонентов наполнителя не более 0,1-0,15 мм при содержании 0,5-0,7 мас. %.

3. Композиция по п. 1, отличающаяся тем, что в нее дополнительно введен шунгит со степенью помола 200 м²/кг при содержании 5-5,2 мас. %.
