Органоминеральный модификатор для защитных от электромагнитных волн строительных смесей Российский патент 2025 года по МПК C04B28/02 C04B14/06 C04B14/10 C04B16/02 G21F1/04

Предлагаемое изобретение относится к промышленности строительных материалов, а именно: к защитным отделочным строительным материалам, в частности, к строительным смесям, предназначенным для эффективной защиты технических средств и человека в жилых и нежилых помещениях от проникновения электромагнитных волн, например, электромагнитных волн сотовой связи, и может быть использован в производстве строительных изделий, предназначенных для промышленного и жилищного строительства, в качестве декоративно-защитной штукатурной смеси для них, а также для защиты окружающей среды.

Мобильная телефонная связь работает на частотах от 800 до 1900 МГц, которые относят к неионизирующему излучению. Системы, использующие частоты 2100 МГц и выше, могут появиться вскоре. Данное излучение создает внутри служебных и жилых помещений искаженную структуру естественного электромагнитного поля Земли, неблагоприятно воздействующего на человека и электронные приборы. Как следствие, возникает необходимость защиты людей и окружающей среды от электромагнитного излучения данного диапазона.

Известна композиция для защитно-декоративного покрытия строительных изделий, включающая фосфатное связующее, поверхностно-активное вещество, латекс, воду, наполнитель в виде по крайней мере одного компонента, выбранного из группы: оксид кремния, диатомитовый кремнезем, каолин, керамзитовая пыль, шамотная пыль, андезитовая мука, шунгит, кислый шлак, шлам флотации фосфоритных или апатитовых руд, кислая зола-унос, сульфат бария, фосфогипс и смесь указанных компонентов и дополнительно один компонент из группы: аэросил, белая сажа, глина, гидролизованный акрилат, олигоэфирмалеинат, пигмент в виде по крайней мере одного компонента, выбранного из группы диоксид титана, оксид железа, оксид хрома, шпинель, смесь оксидов из группы: оксид хрома, оксид кобальта, оксид никеля, а также фосфат хрома, кобальта, хромат бария, цинка, фталоцианиновый пигмент и смесь указанных компонентов, осажденный на наполнителе, выбранном из группы: оксид кремния и/или каолин, бентонит, шунгит, кислый шлак, шлам флотации руд, кислая зола-унос, сульфат бария, а также пеногаситель при следующем соотношении компонентов, % мас.: фосфатное связующее - 7-17; пигмент - 3-12; наполнитель - 4-30; поверхностно-активное вещество - 0,4-2; латекс - 25-55; по крайней мере один компонент из группы: аэросил, белая сажа, глина, гидролизованный акрилат, олигоэфирмалеинат - 0,15-3,0; пеногаситель - 0,2 2,0; вода - остальное. Данная композиция дополнительно может содержать антифриз и/или антисептик в количестве 2-7 % мас. [1].

Недостатком данного изобретения является применение значительного числа химически-активных компонентов, а именно: фосфатных вяжущих и/или олигоэфирмалеинатов и др., а также использование шунгита в качестве наполнителя для осаживания пигментов, а не для защиты от электромагнитных волн ультракороткого радиочастотного диапазона, излучаемых, например, мобильной связью, и иных излучений.

Наиболее близким к заявляемому техническому решению (прототипом) является органоминеральный модификатор для гипсовых смесей и радиозащитных изделий на их основе, включающий гидравлическое вяжущее, активный минеральный компонент метакаолин, пластифицирующую добавку водный раствор поликарбоксилатного эфира «Glenium Sky 591», регулятор сроков схватывания суперпластификатор «Бест-СПл» и кремнийорганическое соединение «N-октилтриэтоксисилан» и молотый шунгит при следующем содержании компонентов, мас. %: гидравлическое вяжущее - 35,65-55,4; метакаолин - 7,13-11,08; водный раствор поликарбоксилатного эфира «Glenium Sky 591» - 2,67-4,16; суперпластификатор «Бест-СПл» - 0,89-1,38; кремнийорганическое соединение «N-октилтриэтоксисилан» - 0,18-0,28; молотый шунгит - 27,7-53,48, гидравлическая активность метакаолина - не менее 1200 мг/г [2].

Недостатками данного изобретения является то, что гипсовые смеси, приготавливаемые с применением данного модификатора, применяют при полусухом или жидком виде (например, разводят водой, размешивают и заливают в какую-либо форму для производства изделий с литьевым способом их формования (например, так делают гипсовые панели толщиной до 50 мм) и после застывания (обычно в течение часа) вынимают из формы), что усложняет технологию производства модификатора при невысоком его качестве по срокам схватывания гипсовой смеси, её самоуплотняющейся способности, пределам прочности и водостойкости изделий на основе получаемого гипсового вяжущего и степени защиты от электромагнитных волн ультракороткого радиочастотного диапазона и иных излучений.

Новым достигаемым техническим результатом предлагаемого изобретения является повышение эффективности защиты от электромагнитных волн ультракороткого радиочастотного диапазона при упрощении технологии производства предлагаемого органоминерального модификатора, удлинении сроков схватывания, придании ему самоуплотняющейся способности, повышении пределов прочности и водостойкости изделий, оштукатуренных строительной смесью на основе предлагаемого органоминерального модификатора.

Новый технический результат достигается тем, что органоминеральный модификатор для защитных от электромагнитных волн строительных смесей, включающий гидравлическое вяжущее, кремнийсодержащее соединение, минеральный компонент, молотый шунгит и воду, в отличие от прототипа, модификатор дополнительно содержит инертный твердый элемент и нетоксичные примеси, а кремнийсодержащее соединение содержится в минеральном компоненте, при следующем содержании компонентов, мас %:

гидравлическое вяжущее 12-20 минеральный компонент 10-35 инертный твердый элемент 6-15 нетоксичные примеси 2-5 шунгит со степенью помола 200-300 м²/кг 10-40 вода 15-60

Инертный твердый элемент может быть выполнен из песка или гранитного щебня, или керамзита с размером указанных компонентов не более 0,1-0,15 мм.

В инертный твердый элемент может дополнительно содержать усиливающий наполнитель в виде талька или глины, или слюды, или стеклянных чешуек, или углеродных волокон, или коалина, или мела с размером указанных компонентов наполнителя не более 0,1-0,15 мм при содержании 0,5-0,7 мас. %.

Нетоксичные примеси могут быть выполнены в виде метилцеллюлозы, целлюлозы.

Гидравлическое вяжущее может быть выполнено в виде тонкомолотых порошков силиката (_kCaO_pSiO₂) и алюмината кальция (_nСаО_mАl₂О₃) или гидравлической извести.

Минеральный компонент может быть выполнен из микрокальцита с кремнийсодержащим соединением в виде шихты из кварцевого песка или кварцита или мелкодисперсного кристаллического кремния или природного микрокремнезёма с размером частиц 0,4-2 мкм или их смеси.

В минеральный компонент может быть дополнительно введен природный цеолит вулканического происхождения со степенью помола 200-300 м²/кг при содержании 4-10 мас. %.

Применение в составе предлагаемого органоминерального модификатора гидравлического вяжущего позволяет придать штукатурному покрытию гидравлические свойства и повысить водостойкость готовых строительных изделий.

Применение в составе предлагаемого органоминерального модификатора минерального компонента позволяет повысить удобство укладывания строительной смеси пластичной консистенции при ее неизменном составе или уменьшить в ней содержание воды без потери удобства ее укладывания.

Применение в составе предлагаемого органоминерального модификатора инертного твердого элемента позволяет оптимизировать состав строительной смеси за счет повышения ее плотности и морозоустойчивости.

Применение в составе предлагаемого органоминерального модификатора нетоксичных примесей позволяет повысить пластичность оштукатуренных на основе предлагаемого органоминерального модификатора, например, готовых строительных изделий, включая стены и напольные покрытия.

Применение в составе предлагаемого органоминерального модификатора минерального компонента вулканического происхождения цеолита со степенью помола 200-300 м²/кг позволяет повысить коррозионную стойкость, улучшить прочностные характеристики оштукатуренных на основе предлагаемого органоминерального модификатора, например, готовых строительных изделий, включая стены и напольные покрытия, уменьшить растрескивание поверхности стен или пола, на которые наносится пастообразный состав разведенной водой сухой строительной смеси толщиной 1-2 мм. Цеолит является естественным минералом, способным поглощать и удерживать такие вредные вещества, как токсины, аммиак и разные запахи. Он помогает создать чистую и свежую атмосферу в помещении, способствуя благополучию антибактериальными свойствами, что делает- его идеальным материалом для создания здоровой и гигиеничной обстановки в помещении.

Применение в составе предлагаемого органоминерального модификатора молотого шунгита со степенью помола 200-300 м²/кг позволяет придать строительным изделиям с нанесенной на нее штукатуркой (декоративной) на основе органоминерального модификатора защитные от электромагнитных волн ультракороткого радиочастотного диапазона, излучаемых, например, мобильной связью, и иных излучений, свойства.

Применение в составе предлагаемого органоминерального модификатора указанных выше компонентов в указанном соотношении приводит к возникновению синергетического эффекта и позволяет достичь требуемый технический результат.

Для изготовления предлагаемого органоминерального модификатора могут использоваться, например, следующие материалы:

- гидравлическое вяжущее: силикат кальция (_kCaO_pSiO₂, где k = 1, р = 1; k = 2, р = 1; k = 3, р = 1; k = 3, р = 2) [3-5] - порошок производства Китайской народной республики, алюминат кальция (_nCaO_mAl₂O₃, где n = 1, m = 1; n = 1, m = 2; n = 1, m = 6; n= 3, m = 1; n = 12, m = 7) [5, 6] - порошок производства ООО «ДОНСПЕЦСПЛАВ»;

- природные минеральные компоненты: микрокремнезем производства ОАО «Челябинский электрометаллургический комбинат» марки МК-85 по ТУ 7-249533-01-90 (кроме состава №5 Б - бентонитовая глина серо-зеленого цвета); микрокальцит производства ООО «ПОЛЕВСКАЯ МРАМОРНАЯ КОМПАНИЯ» (Свердловская область, г. Полевской) по ТУ 5743-002-63925093-2009, а также кварцевый песок, мелкодисперсный кристаллический кремний размером частиц 0,4-1 мм;

- инертные твердые элементы: мраморный щебень производства ООО «ПОЛЕВСКАЯ МРАМОРНАЯ КОМПАНИЯ» (Свердловская область, г. Полевской) ГОСТ 22856-89;

- нетоксичные примеси: метилцеллюлоза "Walocel МКХ 70000 РР01 (производитель фирма Wolff Walsrode (Bayer), Федеративная Республика Германия), целлюлоза;

- шунгит - фракционированный зажогинского месторождения S_уд = 200-300 м²/кг, производства ООО Научно-производственный комплекс «КАРБОН-ШУНГИТ», г. Петрозаводск;

- усиливающий наполнитель - рубленное углеродное волокно, производства UMATEX Group (Юматекс, Химпроминжиниринг НПК, Росатом), г. Москва;

- природный минеральный компонент вулканического происхождения цеолит - фракционированный холинского месторождения S_уд = 200-300 м²/кг, производства ООО «Цеолит-Трейд», г. Санкт-Петербург;

- водопроводная питьевая вода, удовлетворяющая требованиям ГОСТ 23732.

Процесс производства органоминерального модификатора для защитных от

электромагнитных волн ультракороткого радиочастотного диапазона, излучаемых, например, мобильной связью, и иных излучений, строительных смесей включает следующие этапы.

Производят помол шунгита до удельной поверхности 200-300 м²/кг. Далее производят смешение молотого шунгита с сухой смесью (гидравлическое вяжущее, природные минеральные компоненты, инертные твердые элементы, нетоксичные примеси, усиленные наполнители) с последующей сушкой при температуре 22-25°С до постоянной массы.

Данная сухая смесь при разведении водой превращается в пастообразный состав (декоративная штукатурка), который засыхает в течение 24 часов только будучи нанесенным на стену или на пол толщиной 1 -2 мм, а пастообразный состав в таре застывает в течение недель и только при доступе воздуха в тару). При изготовлении органоминерального модификатора при содержании компонентов (мас. %) по предлагаемому техническому решению количество воды затворения подбирают из условия обеспечения нормальной густоты смеси по ГОСТ 23789-79.

Через 26 суток твердения во влажных условиях образцы подвергают механическим испытаниям. Прочность затвердевших образцов, водопоглощение, а также сроки схватывания смеси определяют в соответствии с ГОСТ 23789-79. Водостойкость образцов оценивают по коэффициенту размягчения, который равен отношению предела прочности материала при сжатии в водонасыщенном состоянии, к пределу прочности сухого материала.

Штукатурка в виде разведенной водой сухой строительной смеси на основе предлагаемого органоминерального модификатора для защиты от электромагнитных волн может использоваться для декорирования оштукатуриваемых стен, а также для ремонта стен уже эксплуатирующихся помещений. Штукатурка (декоративная) наносится на про грунтованную специальным грунтом стену инструментом: кельмой и шпателем. Штукатурка (декоративная) наносится в два слоя с обязательной межслойной просушкой не менее 12 часов. После просушки второго слоя поверхность защищают полупрозрачными лессировочными составами, например, типа «Velatura» производства компании Spiver (Италия).

Штукатурка (декоративная) на основе предлагаемого органоминерального модификатора для защитных от электромагнитных волн ультракороткого радиочастотного диапазона, излучаемых, например, мобильной связью, и иных излучений, строительных смесей может использоваться также для нанесения напольных покрытий. Для этого штукатурку наносят на прогрунтованный специальным грунтом пол инструментом: кельмой и шпателем. Штукатурку (декоративную) наносят в два слоя с обязательной межслойной просушкой не менее 12 часов. После просушки второго слоя поверхность защищают одним-двумя слоями двухкомпонентных полиуретановых лаков (для защиты паркета, эпоксидных полов и др.).

Защитные электромагнитные свойства оштукатуренных на основе предлагаемого органоминерального модификатора, например, готовых строительных изделий, оценивают по количеству энергии электромагнитной волны, поглощенной и отраженной образцом, при частотах 10 кГц и 1,2 ГГц с помощью излучающей антенны генератора диапазона частот 0,01-1200 МГц (вне и внутри объекта исследования). Испытания проводят в камере (собственного изготовления) кубической формы с длиной грани 500 мм, стенки камеры изготавливают из фанеры толщиной 15 мм, покрытых с внутренней стороны готовой смесью из органоминерального модификатора и запредельного состава толщиной на верхней и боковых стенках камеры по 1,5 мм, на нижней стенке - толщиной 2 мм. Фанерные стенки предварительно прогрунтовывают специальным грунтовым составом производства компании Spiver (Италия). Верхнюю стенку изготавливают с возможностью установки внутри камеры контрольно-измерительного оборудования. Задняя стенка камеры имеет отверстие диаметром 25 мм для вывода измерительного кабеля.

Также были проведены испытания образца (размером 500×500×10 мм) по прототипу с использованием известного органоминерального модификатора для гипсовых смесей и защищенных от радиочастот посредством оштукатуривания на основе предлагаемого органоминерального модификатора, например, готовых строительных изделий, включая напольные покрытия, со значениями, мас. % соответствующих компонентов.

Механические испытания образцов проводились по методике ГОСТ 310.4-81 «Цементы. Методы определения предела прочности при изгибе и сжатии».

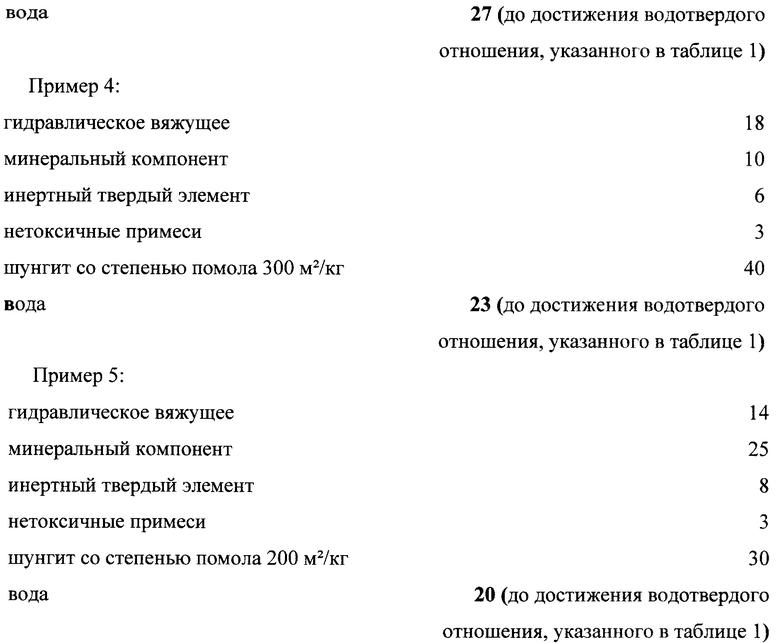

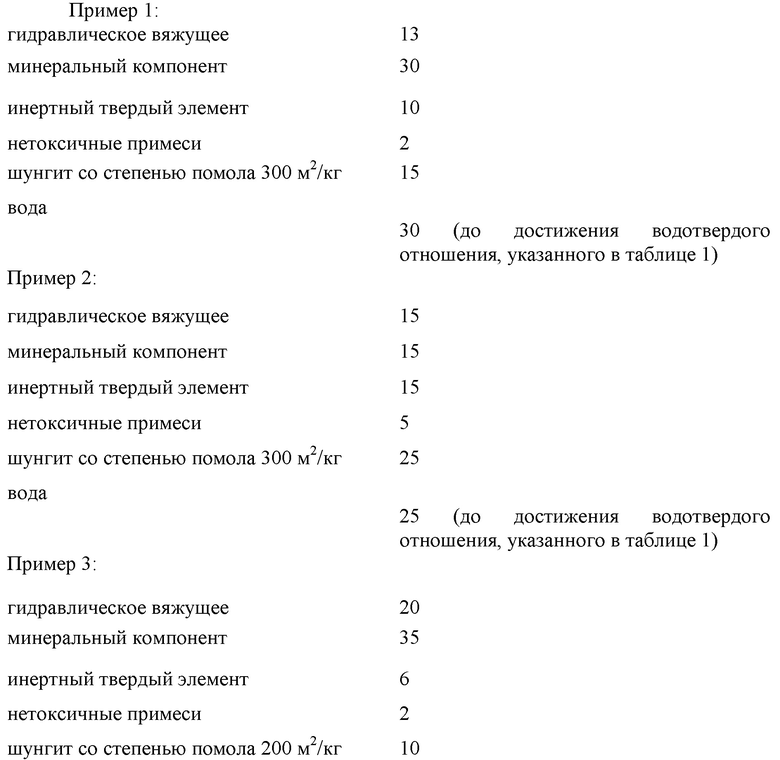

Для экспериментальной проверки заявляемого состава предлагаемого органоминерального модификатора для защитных от электромагнитных волн строительных смесей были приготовлены следующие смеси, маc. %:

При содержании гидравлического вяжущего в предлагаемом органоминеральном модификаторе менее 12 мас. % и более 20 мас. % органоминеральный модификатор ухудшает свои прочностные свойства и увеличивает скорость твердения.

При содержании усиливающего наполнителя в предлагаемом органоминеральном модификаторе менее 0,5 мас. % и более 0,7 мас. % органоминеральный модификатор ухудшает свои прочностные свойства.

При содержании природного минерального компонента в предлагаемом органоминеральном модификаторе менее 10 мас. % и более 35 мас. % органоминеральный модификатор ухудшает свои гидрофильные свойства.

При содержании инертного твердого элемента в предлагаемом органоминеральном модификаторе менее 6 мас. % и более 15 мас. % органоминеральный модификатор ухудшает свои водопроницаемые свойства.

При содержании нетоксичных примесей в предлагаемом органоминеральном модификаторе менее 2 мас. % и более 5 мас. % органоминеральный модификатор ухудшает свои пластифицирующие свойства.

При содержании молотого шунгита в органоминеральном модификаторе менее 10 мас. % и более 40 мас. % и при степени помола менее 200 м²/кг и более 300 м²/кг органоминеральный модификатор ухудшает свои защитные от статического электричества и электромагнитных полей радиочастотного диапазона свойства.

Пример 6. Производят помол природного цеолита вулканического происхождения до удельной поверхности 300 м²/кг. Далее производят смешение молотого природного цеолита вулканического происхождения с минеральным компонентом. Производят помол шунгита до удельной поверхности 200 м²/кг. Далее производят смешение молотого шунгита и с минеральным компонентом, включающим молотый природный цеолит вулканического происхождения с сухой смесью из указанных выше компонентов с последующей сушкой при температуре 22-25°С до постоянной массы. После чего изготавливают органоминеральный модификатор при следующем содержании компонентов, мас. %:

гидравлическое вяжущее 12 минеральный компонент 20 инертный твердый элемент 7 нетоксичные примеси 2 шунгит со степенью помола 200 м²/кг 35 содержание молотого природного цеолита вулканического происхождения в минеральном компоненте со степенью помола 300 м²/кг 4 вода 20 (до достижения водотвердого отношения, указанного в таблице 1)

При содержании молотого природного минерального компонента вулканического происхождения цеолита в органоминеральном модификаторе менее 4 мас. % и при степени помола менее 200 м²/кг органоминеральный модификатор ухудшает свои коррозионностойкие и прочностные свойства и более 10 мас. % и при степени помола более 300 м²/кг уменьшает сроки схватывания состава.

Для экспериментальной проверки эффективности заявляемого состава предлагаемого органоминерального модификатора и запредельного состава были проведены механические и защитные от электромагнитных волн радиочастотного диапазона испытания изготовленных на основе органоминерального модификатора образцов и образцов по прототипу, результаты которых приведены в таблице 1.

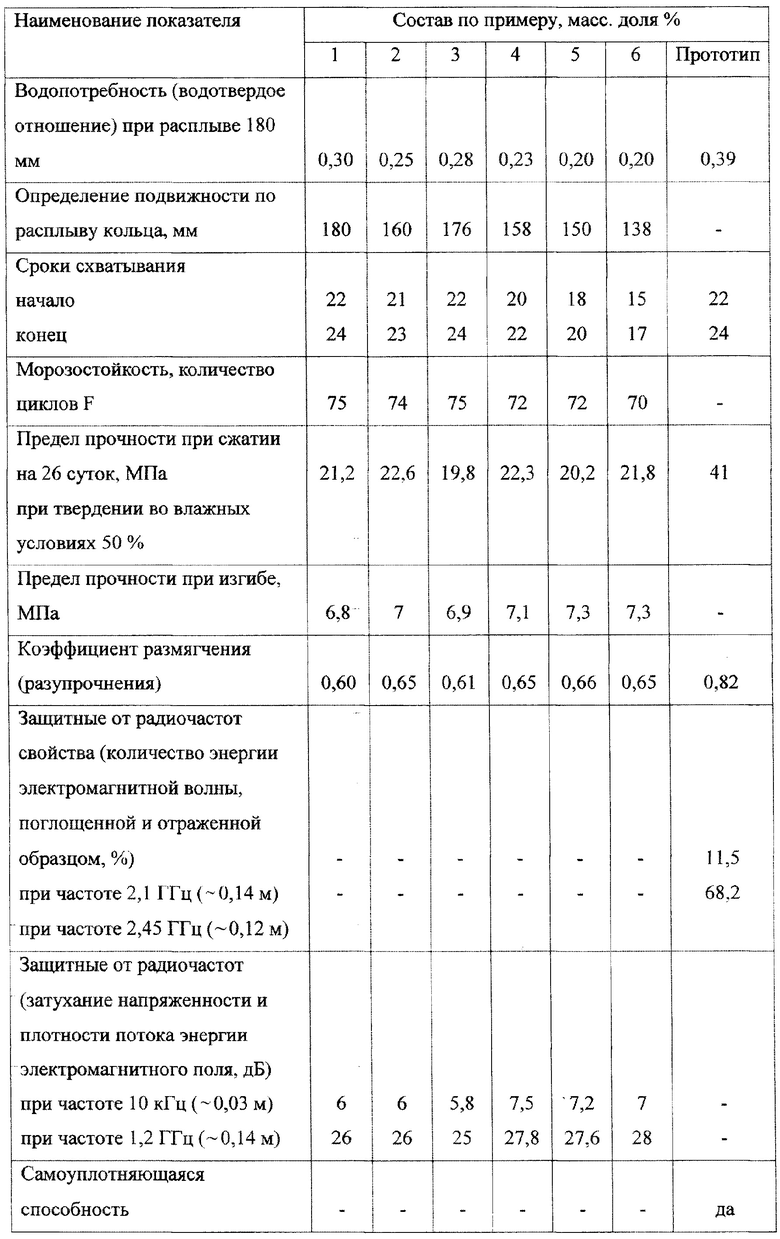

Таблица 1 - Механические испытания и испытания защитных свойств от электромагнитных волн радиочастотного диапазона изготовленных образцов предлагаемого органоминерального модификатора и образцов по прототипу

Среднее значение водопотребности (водотвердого отношения) при расплыве 180 мм - 0,24%.

Среднее значение подвижности по расплыву кольца - 160 мм.

Среднее значение начала сроков схватывания - 19,6 часов.

Среднее значение окончания сроков схватывания - 21,6 часа.

Среднее значение морозостойкости - F73.

Среднее значение прочности при сжатии - 21,3 МПа.

Среднее значение прочности при изгибе - 7 МПа.

Среднее значение коэффициента размягчения (разупрочнения) - 0,64.

Среднее значение защитных от радиочастот свойств при частоте 10 кГц - 6,6 дБ (уменьшение воздействия электромагнитных волн ультракороткого радиочастотного диапазона по сравнению с прототипом в 2 раза).

Среднее значение защитных от радиочастот при частоте 1,2 ГГц - 26,7 дБ (уменьшение воздействия электромагнитных волн ультракороткого радиочастотного диапазона по сравнению с прототипом в 22 раза).

На основании полученных данных применение в составе предлагаемого органоминерального модификатора шунгита со степенью помола менее 200 м²/кг не приводит к значительному увеличению защитных от электромагнитных волн ультракороткого радиочастотного диапазона свойств оштукатуренных разведенной водой сухой строительной смеси на основе предлагаемого органоминерального модификатора, например, готовых строительных изделий, включая стены и напольные покрытия. Помол шунгита до степени более 300 м²/кг приводит к повышенным энергетическим затратам при производстве предлагаемого органоминерального модификатора, увеличению водопотребности смеси и снижению физико-механических характеристик готовых изделий.

На основании вышеизложенного новый достигаемый технический результат предлагаемого изобретения обеспечивается следующими по сравнению с прототипом техническими преимуществами.

1. Предлагаемое техническое решение обеспечивает повышение эффективности защиты от электромагнитных волн ультракороткого радиочастотного диапазона не менее чем в 2-22 раза за счет экранирования служебных и жилых помещений от вредных электромагнитных излучений посредством использования шунгита в указанных соотношении и степени помола. Использование предлагаемого технического решения при строительстве (реконструкции) позволяет создать внутри служебных и жилых помещений неискаженную структуру естественного электромагнитного поля Земли и защитить человека и электронные приборы от неблагоприятных воздействий электромагнитных излучений естественной и антропогенной природы ультракороткого радиочастотного диапазона.

2. Применение предлагаемого технического решения позволяет повысить предел прочности на изгибе, экологичность, пожаростойкость, морозостойкость и водостойкость поверхности оштукатуренных разведенной водой сухой строительной смеси на основе предлагаемого органоминерального модификатора, например, готовых строительных изделий, включая стены и напольные покрытия, не менее чем в 2 раза за счет применения нетоксичных примесей 2-5% мас. и шунгита со степенью помола 200-300 м²/кг 10-40% мас.

3. Применение предлагаемого технического решения позволяет упростить технологию производства модификатора не менее чем в 2 раза из-за экономичности используемого сырья за счет облегчения веса наносимого состава (за счет уменьшения толщины наносимого слоя, не ухудшающего эффективность защиты от электромагнитных волн ультракороткого радиочастотного диапазона).

4. Применение предлагаемого технического решения позволяет уменьшить коэффициент размягчения (разупрочнения) на 22% за счет применения усиленных наполнителей и инертных твердых элементов, что приводит к увеличению микротвердости оштукатуренных разведенной водой сухой строительной смеси на основе предлагаемого органоминерального модификатора, например, готовых строительных изделий, включая стены и напольные покрытия.

5. Применение предлагаемого технического решения позволяет увеличить экологичность, коррозионностойкость сухой строительной смеси не менее чем на 10% за счет применения природного минерального компонента вулканического происхождения цеолита. Также включение цеолита в декоративные материалы дает возможность получать красивый декор стен, пола, потолков добавляет элегантности и красоты в интерьер помещения. Цеолит является естественным минералом, способным поглощать и удерживать такие вредные вещества, как токсины, аммиак и разные запахи. Он помогает создать чистую и свежую атмосферу в помещении, способствуя благополучию антибактериальными свойствами, что делает его идеальным материалом для создания здоровой и гигиеничной обстановки в помещении. Сочетание шунгита и цеолита в декоративной отделке интерьера помогает очистить воздух от вредных примесей и запахов, повышает защитные свойства от электромагнитных волн радиочастотного диапазона, что улучшает энергетику помещения и, как следствие, здоровье, общее самочувствие находящихся в помещении людей и способствует созданию гармоничной атмосферы их пребывания в данном помещении.

6. Естественные текстуры и уникальные цвета создают атмосферу гармонии и спокойствия, принося радость и удовлетворение каждый раз при входе в оштукатуренное предлагаемым техническим решением помещение.

Все вышесказанное значительно расширяет область применения предлагаемого технического решения, в том числе для защиты от электромагнитных излучений.

В настоящее время в ООО «Спивер Арте» (г. Москва) на основе представленных выше испытаний предлагаемого органоминерального модификатора (предварительное техническое наименование - «микроцемент» как декоративная имитация натурального цемента, используемого в качестве декоративной штукатурки) для защитных от электромагнитных волн ультракороткого радиочастотного диапазона, излучаемых, например, мобильной связью, и иных излучений, строительных смесей, выпущена технологическая инструкция на заявляемый состав модификатора.

Источники информации

1. Патент РФ 2097356. 1997. С04В 28/34.

2. Патент РФ 2710245. 2019. С04В 11/00; С04В 24/26; С04В 28/14; С04В 111/20; С04В 111/27; С04В 111/62; G21F 1/04.

3. Тейлор Х.Ф.В. Химия цемента. Академическая пресса. 1990. С. 33-34.

4. Справочник химика / Редколл.: Б. П. Никольский и др. 3-е изд., испр. Л.: Химия. 1971. Т. 2.1168 с.

5. Химическая энциклопедия / Редкол.: Кнунянц И.Л. и др. М.: Советская энциклопедия. 1990. Т. 2. 671 с.

6. Hosono Hideo, Tanabe Keiichi, Takayama-Muromachi Eiji, Kageyama Hiroshi, Yamanaka Shoji, Kumakura Hiroaki, Nohara Minoru, Hiramatsu Hidenori, Fujitsu Satoru. Exploration of new superconductors and functional materials, and fabrication of superconducting tapes and wires of iron pnictides, Science and Technology of Advanced Materials, 20.06.2015. V. 16, no. 3, p. 033503. doi: 10.1088/1468-6996/16/3/033503.

Изобретение относится к промышленности строительных материалов, а именно: к защитным отделочным строительным материалам, в частности к строительным смесям, предназначенным для эффективной защиты технических средств и человека в жилых и нежилых помещениях от проникновения электромагнитных волн, например электромагнитных волн сотовой связи, и может быть использован в производстве строительных изделий, предназначенных для промышленного и жилищного строительства, в качестве декоративно-защитной штукатурной смеси для них, а также для защиты окружающей среды. Технический результат - повышение эффективности защиты от электромагнитных волн ультракороткого радиочастотного диапазона при упрощении технологии производства предлагаемого органоминерального модификатора, удлинении сроков схватывания, придании ему самоуплотняющейся способности, повышении пределов прочности и водостойкости изделий, оштукатуренных строительной смесью на основе предлагаемого органоминерального модификатора. Органоминеральный модификатор для защиты от электромагнитных волн строительных смесей включает гидравлическое вяжущее, кремнийсодержащее соединение, минеральный компонент, шунгит со степенью помола 200-300 м²/кг и воду. Модификатор содержит дополнительно инертный твердый элемент и нетоксичные примеси, а кремнийсодержащее соединение содержится в составе минерального компонента, при следующем содержании компонентов, мас. %: гидравлическое вяжущее - 12-20, минеральный компонент - 10-35, инертный твердый элемент - 6-15, нетоксичные примеси - 2-5, шунгит со степенью помола 200-300 м²/кг - 10-40, вода - остальное. 6 з.п. ф-лы, 1 табл., 6 пр.

1. Органоминеральный модификатор для защиты от электромагнитных волн строительных смесей, включающий гидравлическое вяжущее, кремнийсодержащее соединение, минеральный компонент, шунгит со степенью помола 200-300 м²/кг и воду, отличающийся тем, что модификатор содержит дополнительно инертный твердый элемент и нетоксичные примеси, а кремнийсодержащее соединение содержится в составе минерального компонента при следующем содержании компонентов, мас. %:

гидравлическое вяжущее 12-20 минеральный компонент 10-35 инертный твердый элемент 6-15 нетоксичные примеси 2-5 шунгит со степенью помола 200-300 м²/кг 10-40 вода остальное

2. Органоминеральный модификатор по п. 1, отличающийся тем, что инертный твердый элемент имеет размер не более 0,1-0,15 мм, выполнен из песка, или гранитного щебня, или керамзита.

3. Органоминеральный модификатор по п. 1 или 2, отличающийся тем, что инертный твердый элемент дополнительно содержит усиливающий наполнитель в виде талька, или глины, или слюды, или стеклянных чешуек, или углеродных волокон, или коалина, или мела с размером указанных компонентов наполнителя не более 0,1-0,15 мм при содержании 0,5-0,7 мас. %.

4. Органоминеральный модификатор по п. 1, отличающийся тем, что нетоксичные примеси выполнены в виде метилцеллюлозы, целлюлозы.

5. Органоминеральный модификатор по п. 1, отличающийся тем, что гидравлическое вяжущее выполнено в виде тонкомолотых порошков силиката (_kCaO_pSiO₂) и алюмината кальция (_nCaO_mAl₂O₃) или гидравлической извести.

6. Органоминеральный модификатор по п. 1 или 5, отличающийся тем, что минеральный компонент выполнен из микрокальцита с кремнийсодержащим соединением в виде шихты из кварцевого песка, или кварцита, или кристаллического кремния, или природного кремнезема с размером частиц 0,4-2 мкм или их смеси.

7. Органоминеральный модификатор по п. 1, отличающийся тем, что в минеральный компонент дополнительно введен природный цеолит вулканического происхождения со степенью помола 200-300 м²/кг при содержании 4-10 мас. %.
