УСТРОЙСТВО ДЛЯ УПАКОВКИ ЭЛЕМЕНТОВ АРТИЛЛЕРИЙСКИХ МАЛОКАЛИБЕРНЫХ ПАТРОНОВ Российский патент 2025 года по МПК F42B39/26

Заявленное устройство относится к упаковке боеприпасов в контейнер для хранения и транспортирования, более конкретно к упаковке элементов артиллерийских малокалиберных патронов.

Из предшествующего уровня техники известна металлическая тара для упаковки артиллерийских малокалиберных боеприпасов по патенту на ПМ RU 46348 от 04.02.2005 г., МПК: F42B 39/26, где патроны установлены донной частью гильз в глухих гнездах горизонтальной опоры при базировании головной частью в окнах горизонтальной перегородки и сформированы в сборку, поверх которой уложены петли ручек из тканого материала, а поверх первой сборки размещена, примыкая горизонтальной опорой, идентичная сборка, взаимодействующая с крышкой, при этом нижняя сборка опирается на дно тары, а обе сборки оснащены общими или автономными петлевыми ручками, и сжимаются крышкой тары посредством амортизаторов и рычажно-кулачковых запоров.

Известно решение по патенту RU 2291387 от 20.06.2005, МПК F42B 39/22, где для размещения снарядов различной длины в объектах самоходной артиллерии, и др. артиллерийских установках используется укладка снарядов, состоящая из цилиндрического гнезда укладки, образованного стойками с выполненными в них пазами, и блока удерживателя, включающего корпус с выступами с возможностью размещения в пазах стоек укладки и их фиксации и резиновую втулку. Дополнительно она снабжена соединенной с корпусом блока удерживателя сменной крышкой, на наружной боковой поверхности которой выполнены выступы с возможностью размещения их в пазах стоек укладки и фиксации, диаметрально расположенные выступам корпуса блока удерживателя.

Техническим результатом изобретения является возможность размещения снарядов различной длины в укладке снарядов.

Недостатком является наличие на боковой поверхности выступов, что требует наличия сменных крышек на наружной боковой поверхности которой выполнены выступы с возможностью размещения их в пазах стоек укладки и фиксации, диаметрально расположенные выступам корпуса блока удерживателя, что усложняет конструкцию моноблока, как автономную комплектующую единицу, удобную для ручной упаковки в штатную герметичную металлическую тару с быстросъемной крышкой и мобильного извлечения для боевого применения.

Также известна конструкция - металлический контейнер, описанный в патенте RU 2363926 от 18.01.2008 г., МПК: F42B 39/22. Контейнер содержит корпус с днищем, на котором закреплены продольные полозья, и шарнирную крышку, усиленную изнутри, кулачково-рычажные запоры, поворотные скобы для переноски, габаритные поперечные ребра жесткости и узлы фиксирования при штабелировании. В продольных полозьях, размещенных с внутренней стороны днища, имеется мерный ряд установочных резьбовых отверстий для крепления переставляемых ложементов, несущих торцевые упоры под длину укладываемых снарядов, узлы фиксирования при штабелировании имеют форму штырей на крышке, совмещаемых с отверстиями в габаритных ребрах жесткости днища, при этом на усилениях крышки смонтированы упругие элементы, которые обеспечивают фиксацию упаковываемых изделий в ложементах при закрытии крышки контейнера.

Данная конструкция имеет следующие недостатки. Контейнер не герметичен и не предназначен для долговременного хранения элементов боеприпасов в неотапливаемых складских помещениях. В контейнер требуется установка дополнительных ложементов под конкретный типоразмер упаковываемых патронов или их элементов, что усложняет конструкцию и лишает ее универсальности. Для упаковывания отличающихся по размерам элементов патронов требуется замена ложементов.

Наиболее близким аналогом заявленного технического решения, выбранного в качестве прототипа, является устройство для упаковки артиллерийских малокалиберных патронов унитарного заряжания по патенту RU 2186333 от 22.03.2001 г., F42B39/26, где патроны установлены донной и головной частью в гнездах горизонтальных перегородок. Сборка установлена на донную часть металлической тары, герметично закрытой крышкой посредством силового зажима сборки через амортизаторы рычажно-кулачковыми запорами.

Сформированная сборка, связанная жестким бандажом, представляет собой конструкцию моноблока, как автономную комплектующую единицу, пригодную и удобную для ручной упаковки в штатную герметичную металлическую тару с быстросъемной крышкой и мобильного извлечения для боевого применения.

Силовое замыкание сборки осуществляется через амортизаторы крышки, взаимодействующие с верхней горизонтальной перегородкой, при герметичном закрывании тары вручную посредством симметрично расположенных по торцам рычажно-кулачковых запоров, чем исключены относительные перемещения структурных элементов, предотвращая механические повреждения патронов.

Данное изобретение имеет следующий недостаток. Упаковываемые патроны имеют разную длину, что допускается конструкторской документацией. Разница в длинах может достигать нескольких миллиметров. Таким образом, при фиксировании изделий между жeсткими перегородками некоторые из изделий могут оказаться не зафиксированными, что приведет к возможности их перемещений в процессе транспортирования и погрузки-разгрузки, а следовательно, и к возможности повредиться.

Все указанные решения предназначены для упаковки патронов, герметичных и прочных в окончательном снаряжении, и не пригодны для упаковки элементов патронов, имеющих разную длину, тонкостенные легко деформируемые узлы, наполненные спецсоставами, что требует дополнительной герметизации при хранении.

Задача, на решение которой направлено заявленное техническое решение, заключается в обеспечении фиксации каждого изделия - элемента патрона между жeсткими пластинами, что обеспечит сохранность каждого изделия при упаковке в стандартную дешевую гостированную герметичную металлическую тару без ее доработки на предмет массового производства изделий для длительного хранения.

Данная задача решается за счет оснащения пакета (сборки или автономной комплектующей единицы) упругими или пружинными элементами, которые прижимают каждое изделие (патрона, гильзы, корпуса и т.п.) к пластине с окнами (решетке), куда входят головные части упаковываемых изделий, независимо от разницы в их длине или решается за счет оснащения пакета неупругими элементами, например резьбовыми, которые поджимают каждое упаковываемое изделие в пакете после его формирования, компенсируя разницу в длинах изделий перемещением неупругого элемента и, соответственно, изделия в одной из жестких пластин.

Для реализации поставленной задачи в устройстве для упаковки элементов артиллерийских малокалиберных патронов унитарного заряжания, выполненном в виде моноблока из герметичной металлической коробки, включающем боковые перегородки, в которых размещены гнезда в верхней и нижней части для фиксирования в них головной и донной части изделий, выполняют боковые перегородки в виде пластин с гнездами в виде окон, скрепленных между собой элементами крепления, окна для вхождения головных частей упаковываемых патронов в пластине для головных частей и окна для вхождения донных частей, упаковываемых патронов в пластине для донных частей, имеют различный диаметр, между внутренними боковыми поверхностями металлической коробки и боковыми перегородками устанавливают вкладыши, а со стороны верхнего и нижнего оснований установлены прокладки, на боковой поверхности в окнах большего диаметра в пластине для донных частей установлены упругие вкладыши.

Изобретение проиллюстрировано фиг. 1-3.

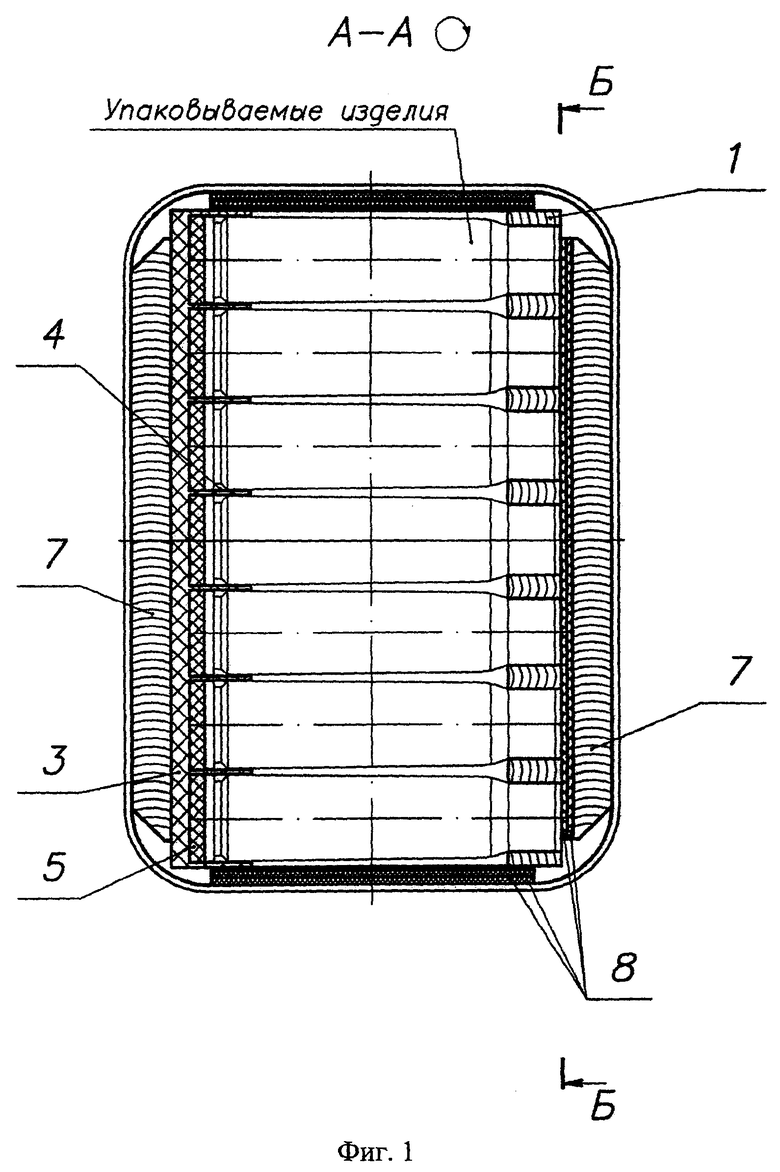

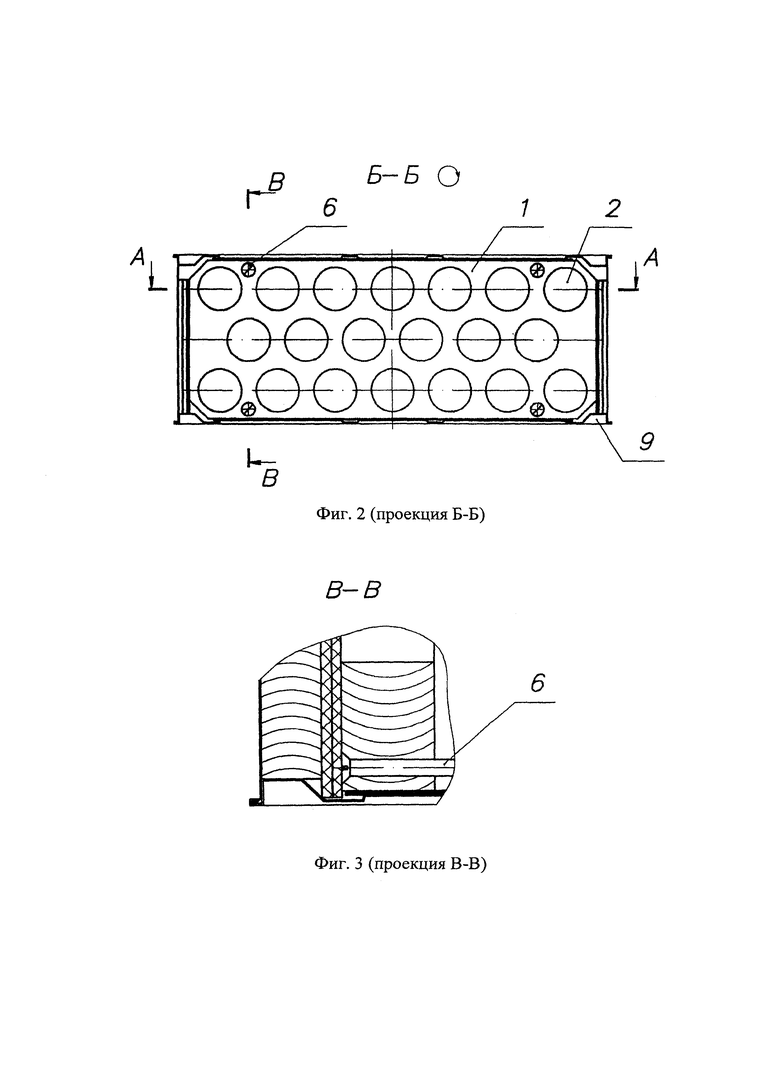

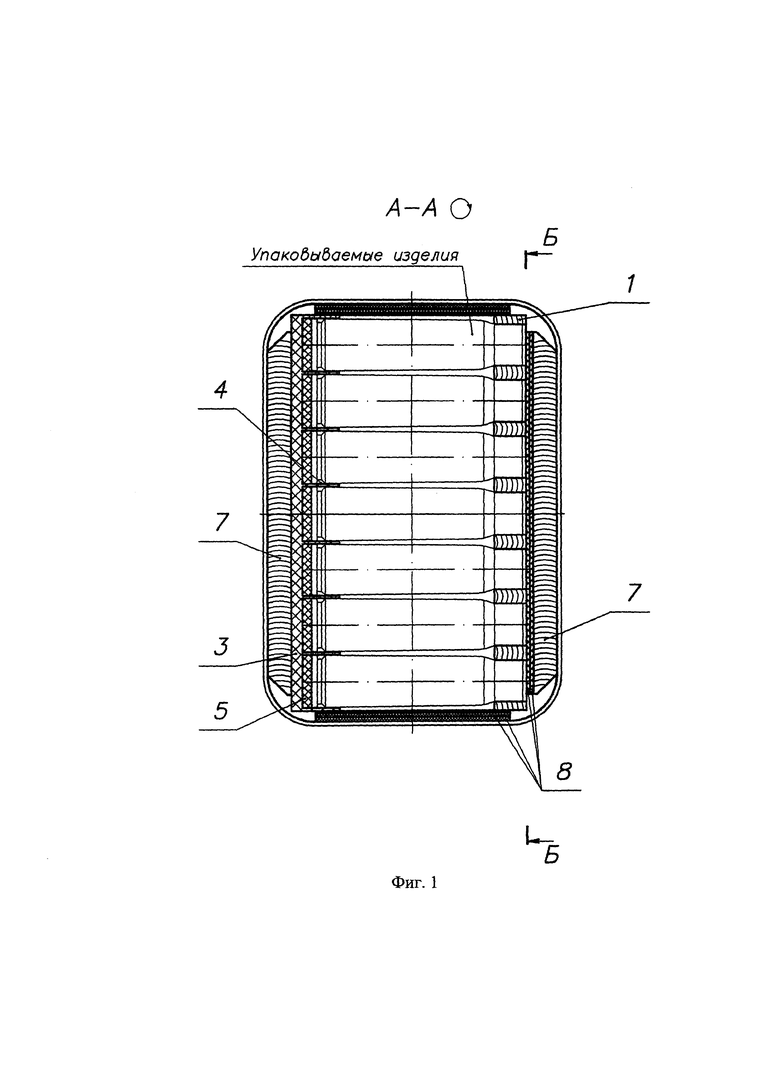

На фиг. 1 - устройство для упаковки изделий (элементов артиллерийских малокалиберных патронов) в герметичной металлической коробке, где используется элемент крепления для прижима изделий в пакете. На фиг. 2 изображена одна из пластин с окнами (решетка), куда входят головные части изделий (проекция Б-Б). На фиг. 3 изображен один из четырех скрепляющих пластины пакета элемент крепления (в частности шурупы), (проекция В-В).

Устройство состоит из пластины 1 с окнами 2 (изображены на фиг. 2) для вхождения головных частей упаковываемых изделий, пластины 3 с гнездами 4 для вхождения донных частей упаковываемых изделий, упругих вкладышей 5, позволяющих менять высоту уровня, до уровня достижения внутреннего размера коробки для элементов крепления, уложенных на дно гнeзд 4 и контактирующих с донной частью упаковываемых изделий, скрепляющих пластины 1 и 3 между собой элементов крепления (шурупов) 6 (см. фиг. 2) твердых вкладышей 7, фиксирующих вместе с прокладками 8 пластины с изделиями в металлической коробке 9. Пластины 1, 2, упругие вкладыши 5, элементы крепления 6 и упаковываемые изделие (элементов) образуют пакет, представляющий собой единое целое (сборку или автономную комплектующую единицу). Пакет размещен в металлической коробке 9, являющейся тарой для изделий.

Устройство работает следующим образом.

После установки упаковываемых изделий в гнезда 4 пластины 3, монтажа пластины 1 своими окнами 2 на головные части изделий и сжатия пластин между собой скрепляющими элементами крепления 6, изделия оказываются зажатыми между пластинами 1 и 3. При этом расстояние между пластинами 1 и 3 определяется высотой длинных изделий и высотой примыкающего к ним упругих вкладышей 5 в максимально сжатом состоянии. Короткие изделия прижимаются к пластине 1 упругими вкладышами 5, обеспечивающими, таким образом, их фиксацию.

Таким образом, обеспечивается жесткое закрепление каждого упаковываемого изделия в пакете, независимо от его фактической длины (т.е. разницы в длинах отдельных упаковываемых изделий). Сформированный таким образом пакет, где упаковываемые изделия расположены между двумя пластинами, жестко связанными между собой крепежными элементами, может быть уложен в тару, закрывающуюся герметично съeмной или постоянной крышкой. Это обеспечивает сохранность каждого изделия в пакете за счет отсутствия контактов изделий друг с другом и трения изделий об укладочные средства.

Изобретение может быть использовано в упаковке элементов артиллерийских малокалиберных патронов. Устройство для упаковки элементов артиллерийских малокалиберных патронов выполнено в виде моноблока из герметичной металлической коробки, включающее боковые перегородки, в которых размещены гнезда в верхней и нижней части для фиксирования в них головной и донной частей патронов. Боковые перегородки выполнены в виде пластин (1) и (3) с гнездами в виде окон. Пластины (1) и (3) скреплены между собой элементами крепления. Окна для вхождения головных частей упаковываемых патронов в пластине (1) для головных частей и окна (4) для вхождения донных частей упаковываемых патронов в пластине (3) для донных частей имеют различный диаметр. Между внутренними боковыми поверхностями металлической коробки и боковыми перегородками установлены вкладыши (7). Со стороны верхнего и нижнего оснований установлены прокладки (8). На боковой поверхности в окнах (4) большего диаметра в пластине (3) для донных частей установлены упругие вкладыши (5). Технический результат заключается в обеспечении фиксации каждого элемента патрона между жесткими пластинами для сохранности каждого изделия при упаковке в стандартную герметичную металлическую тару. 3 ил.

Устройство для упаковки элементов артиллерийских малокалиберных патронов, выполненное в виде моноблока из герметичной металлической коробки, включающее боковые перегородки, в которых размещены гнезда в верхней и нижней части для фиксирования в них головной и донной части патронов, отличающееся тем, что боковые перегородки выполнены в виде пластин с гнездами в виде окон, скрепленных между собой элементами крепления, окна для вхождения головных частей упаковываемых патронов в пластине для головных частей и окна для вхождения донных частей упаковываемых патронов в пластине для донных частей имеют различный диаметр, между внутренними боковыми поверхностями металлической коробки и боковыми перегородками устанавливают вкладыши, а со стороны верхнего и нижнего оснований установлены прокладки, на боковой поверхности в окнах большего диаметра в пластине для донных частей установлены упругие вкладыши.
