Станок для обрезки торцев бутылочных колпачков Советский патент 1955 года по МПК B29C37/02

Предметом изобретения является станок для обрезки торцов бутылочных колпачков и т. п. полых изделий из вискозы и аналогичного материала.

Предлагаемый станок позволяет производить обрезку торпов изделий li процессе их перемещения бескопечпой лептой.

Особенность стапка 3aKjno4aeTCH и том, что над бесконечной лентой для транспортируемых колпачков распо.чожен подпружиненны) прижимной ролик с кольцевыми прорезями па его концах для ножевых лезвий, монтируемых при помопл,п крочштейпон на станине станка.

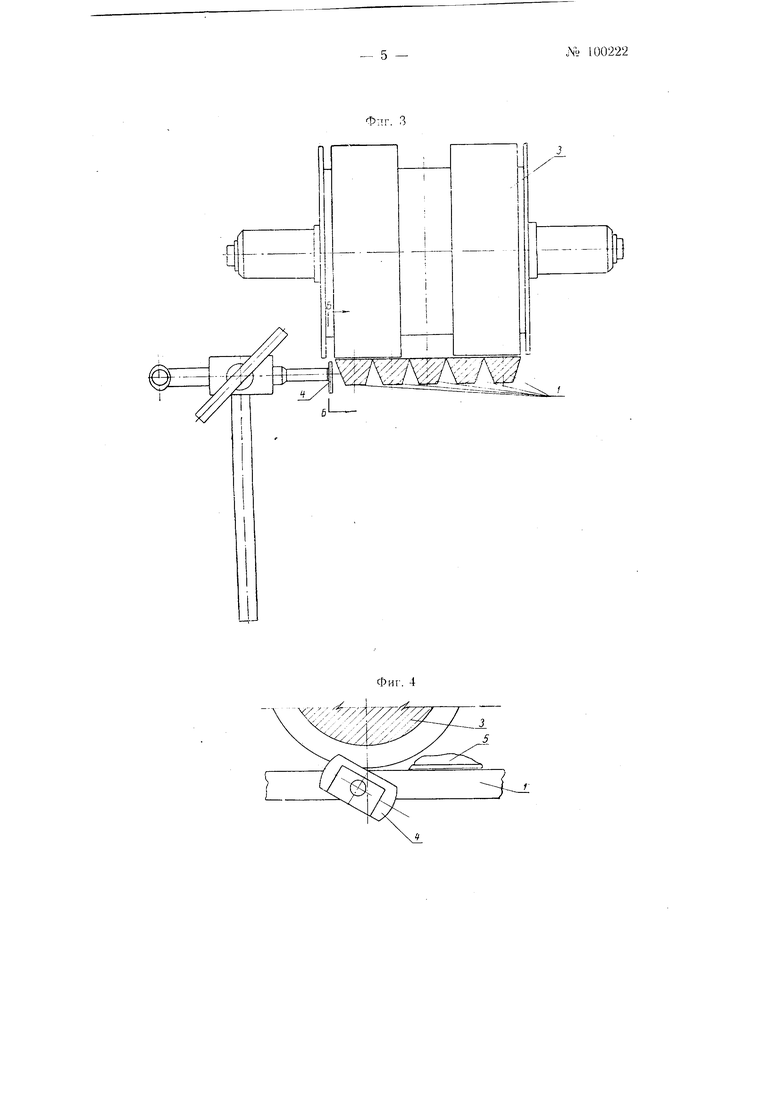

Па фиг. 1 изоб1зажен вид сбоку станка для обрезки торцов бутылочных колпачков; на фиг. 2 - разрез но А А на фиг. 1; на фиг. 3 - прижимной ролик; на фпг. 4 - разрез но ББ на фиг. 3; на фиг. о лезвие; на фиг. 6 - расположение колпачков на бесконечной ленте.

Бесконечная транспортерная лента / образована несколькими параллельно расположенными текстроппыми ремнями.

Пад лентой / на шарикоподшипниках 2 вращается подпружиненный прижимной ролик 3. Ролик имеет на концах прорези для ножевых лезвий 4, стационарно монтируемых на станине посредством кронштейнов и служащих для обрезки торцов уложенных на .тенту / бутылочных колпачков 5 в процессе их передвижения .чентой транспортера. Держатели 6 ролика о ччреплены в кронштейнах 7.

Вискозные колпачки 5 pacnojiaraются по краям бесконечной ленты / с обеих сторон так, чтобы необходимая д.чипа колпачка лежала полностью на ленте, а часть, которая подлежит обрезке, выступала за край .тенты.

При приближенш К лезвию 4 на колпачок 5 накатывается ролпк 5, который прижимает ко.тпачок к бесконечной .

В момент наибольшего нажима колпачок проходит около лезвия, который обрезает выступающую за край ленты часть колпачка.

После обрезки колпачок выхо.а,ит из-под ролика и поступает с бесконечной ленты в корзину.

Вискозные колпачки 5 укладываются на лепту I вручную. Лепта приводится в движеппе приводным шкивом 8 от электродвигателя 9 через редуктор 10. Стапок снабжен счетчиком // для подсчета числа прошедших чеоез станок колпачков.

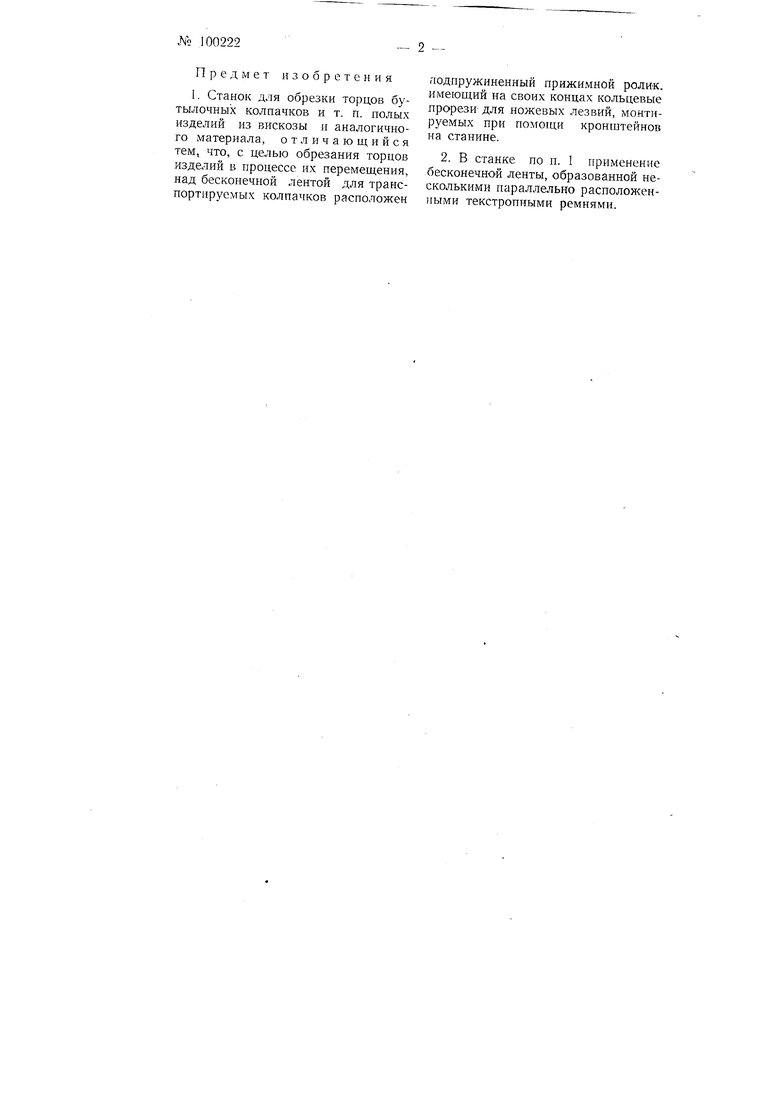

Предмет изобретения

1. Станок для обрезки торцов бутылочных колпачков и т. п. нолых изделий из вискозы и аналогичного материала, отличающийся тем, что, с целью обрезания торцов изделий в процессе их перемещения, над бесконечной лентой для транспортируемых колпачков расположен

подпружиненный прижимной ролик, имеющий на своих концах кольцевые прорези для ножевых оТезвий, монтируемых при ПОМО1ЦИ кронштейнов на станине.

2. В станке по п. 1 применение бесконечной ленты, образованной несколькими параллельно расположенными текстропными ремнями.
