АСПИРАЦИОННОЕ УКРЫТИЕ Российский патент 2025 года по МПК B65G21/00 E21F5/20 B08B15/02

Изобретение относится к технике обеспыливания процессов переработки сыпучих материалов и может быть использовано в горнорудной, металлургической промышленности, строительной индустрии, для очистки пылевых выбросов при складировании в бункер или при погрузке в транспортные средства сыпучих и пылевидных материалов на строительных площадках, в цехах обогатительных фабрик, цементных заводов.

Известно аспирационное укрытие, состоящее из корпуса, уплотнителей и системы воздуховодов с двумя трапециевидными пластинами, жестко прикрепленными к боковым стенкам внутри корпуса и расположенными в плоскости, параллельной верхнему его основанию (пат. SU №350971, МПК E21F5/00, 1972).

Конструкция не решает проблему полного обеспыливания воздуха непосредственно при перегрузке сыпучих материалов, а предполагает применение только отсос пылевоздушной массы и автономную очистку воздуха с применением аспирационной установки, что усложняет процедуру технологического процесса, приводит к дополнительным материальным и экономическим затратам, повышению трудоемкости, эксплуатационным затратам и себестоимости.

Наиболее близким техническим решением для очистки пылевых выбросов следует считать аспирационное укрытие мест перегрузки сыпучего материала, включающее корпус, образованный крышкой, наружной и внутренними боковинами, передней и задней стенками, внутреннюю жесткую перегородку, размещенный в корпусе пылеосадитель, выполненный в виде набора фильтроэлементов из щетины, закрепленной на втулках с возможностью вращения, загрузочную и аспирационную воронки, сообщенные с корпусом, привод соединенный с втулками, концы которых установлены на наружных стенках корпуса, в верхней части внутренней жесткой перегородки выполнено окно, через которое аспирационная воронка сообщена с пространством, ограниченной крышкой, задней, внутренними боковыми стенками и внутренней жесткой перегородкой, пылеосадитель, размещенный перед окном внутренней жесткой перегородки по ходу движения пылегазового потока (патент SU 1812320, МПК E21F5/20, 1993).

Конструкция функционально не решает проблему обеспыливания воздуха при перегрузке сыпучих материалов, предусматривает отсос запыленного воздуха в автономную систему очистки, также не предусмотрена мобильность аспирационного укрытия доставки к месту утилизации строительных отходов, что приводит к дополнительным материальным и экономическим затратам, повышению трудоемкости, эксплуатационным затратам и себестоимости, снижает эффективность обеспыливания и производительность.

Задача изобретения - разработка конструкции аспирационного укрытия для перегрузки сыпучего материала, обеспечивающей повышение эффективности обеспыливания воздуха при перегрузке сыпучего материала в кузов грузового транспортного средства.

Технический результат - обеспечение аспирации при загрузке сыпучего материала в самосвальный кузов.

Технический результат достигается при использовании аспирационного укрытия перегрузки сыпучего материала в самосвальный кузов, содержащее крышку с эластичным уплотнением, загрузочный желоб и пылеосадитель, при этом пылеосадитель установлен на крышке укрытия, сообщается с запыленным пространством через центробежный насос и выполнен в виде прямоугольного корпуса, на котором на эластичной опоре установлена куполообразная металлическая решетка с вибратором, под металлической решеткой закреплено пылеудерживающее тканевое полотно, на одном из торцов пылеосадителя с возможностью перемещения вдоль его корпуса установлен скребок, а у противоположного торца пылеосадителя в крышке укрытия выполнен люк.

Сущность изобретения заключается в том, что аспирационное укрытие перегрузки сыпучего материала в самосвальный кузов выполнено в виде крышки, по периметру которой приклеено эластичное уплотнение, предназначенное для герметичной установки устройства на кузов транспортного средства. В крышке укрытия с одной стороны выполнено окно, предназначенное для установки загрузочного желоба, а с другой - выходное отверстие, предназначенное для установки подключаемого через центробежный насос пылеосадителя (обеспыливателя воздуха).

Центробежный насос предназначен для подачи пылевоздушной смеси в корпус пылеосадителя. Пылеосадитель выполнен в виде прямоугольного корпуса, на котором на эластичной опоре установлена куполообразная металлическая решетка с вибратором. Под металлической решеткой, на внутренней поверхности купола закреплено пылеудерживающее тканевое полотно, например, брезент или молескин. Вибратор обеспечивает колебания металлического купола, благодаря чему происходит стряхивание осевшей на внутренней поверхности тканевого полотна пыли.

На одном из торцов корпуса пылеосадителя установлен скребок. Скребок установлен на винтовой паре, обеспечивающей его возвратно-поступательное перемещение вдоль корпуса пылеосадителя и служит для выгрузки осевшей пыли из корпуса. При этом у противоположного торца пылеосадителя в крышке укрытия выполнен люк - разгрузочное окно для выгрузки из корпуса пылеосадителя осевшей пыли в кузов транспортного средства.

Для привода электродвигателя центробежного насоса и вибратора используется штатное стационарное или бортовое электропитание транспортного средства.

Аспирационное укрытие может применяться, как для загрузки стационарных бункеров накопителей, так и для погрузки в кузов транспортных средств.

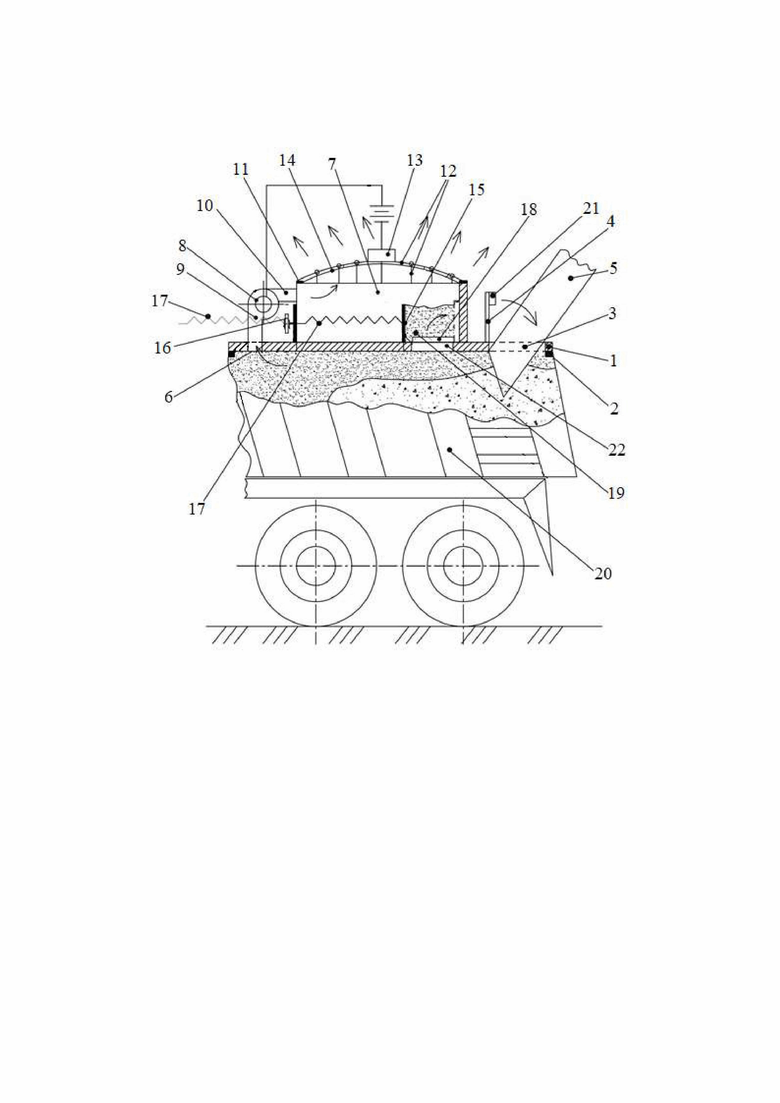

Изобретение поясняется графическим материалом, где на чертеже представлен общий вид аспирационного укрытия перегрузки сыпучего материала в самосвальный кузов.

Аспирационное укрытие перегрузки сыпучего материала в самосвальный кузов выполнено в виде крышки 1 с эластичным уплотнением 2 по периметру. На противоположных концах крышки 1 выполнены загрузочное окно 3 с люком 4, предназначенное для установки загрузочного желоба 5, и выходное окно 6, предназначенное для установки пылеосадителя 7 (обеспыливателя воздуха). Пылеосадитель 7 установлен на крышке 1 посредством центробежного насоса 8 и сообщается с запыленным пространством через насос 8: входной патрубок 9 центробежного насоса 8 установлен в выходное окно 6, а выходной патрубок 10 центробежного насоса 8 установлен в пылеосадителе 7. Пылеосадитель 7 выполнен в виде прямоугольного корпуса на котором на эластичной опоре 11 установлена куполообразная металлическая решетка 12 с вибратором 13. Под металлической решеткой 12 герметично по периметру закреплено пылеудерживающее тканевое полотно 14. Тканевое полотно 14 дополнительно крепится к внутренней поверхности металлической решетки 12. На одном из торцов пылеосадителя 7 установлен скребок 15. Скребок 15 установлен на винтовой паре, включающей штурвал 16 и винт 17, обеспечивающей его возвратно-поступательное перемещение вдоль корпуса пылеосадителя 7. У противоположного торца пылеосадителя 7 в крышке 1 укрытия выполнен люк 18 для выгрузки из корпуса пылеосадителя 7 накопившейся пыли 19.

Пример работы аспирационного укрытия перегрузки сыпучего материала в самосвальный кузов.

На бункер или кузов транспортного средства 20 устанавливают аспирационное укрытие, которое одновременно служит герметичной крышкой, изолирующей внутреннее пространство кузова транспортного средства 20 (или бункера) от атмосферы на месте перегрузки сыпучего материала. После чего открывается люк 4 герметично через эластичное уплотнение 21 закрывающий загрузочное окно 3 и устанавливается загрузочный желоб 5, подаются отходы сыпучего строительного материала и включается электродвигатель центробежного насоса 8, который нагнетает пылевоздушную смесь в корпус пылеосадителя 7, где под давлением, проходя через тканевое полотно 14 укрытия, воздух очищается и выбрасывается в атмосферу, а пыль 19 оседает на дно пылеосадителя 7 (функцию дна пылеосадителя 7 выполняет крышка 1) и тканевое полотно 14. По завершении погрузки, центробежный насос 8 отключается, вынимается загрузочный желоб 5, закрывается люк 4 загрузочного окна 3, открывается люк 18 разгрузочного окна 22 и включается вибратор 13, который стряхивает отложившуюся на поверхности тканевого полотна 14 укрытия пыль, после чего посредством винтовой пары и скребка15 сбрасывают отложившийся на дне корпуса пылеосадителя 7 пыль 19 в кузов транспортного средства 20 (или бункера). Затем выключают вибратор 13, закрывают люк 18 и снимают аспирационное укрытие.

Таким образом, аспирационное укрытие перегрузки сыпучего материала в самосвальный кузов, выполненное в виде крышки с загрузочным желобом и пылеосадителем, установленным на крышке укрытия, сообщающимся с запыленным пространством через центробежный насос и выполненным в виде прямоугольного корпуса, на котором на эластичной опоре установлена куполообразная металлическая решетка с вибратором, и закрепленным под металлической решеткой пылеудерживающим тканевым полотном, на одном из торцов которого с возможностью перемещения вдоль корпуса пылеосадителя установлен скребок, а у противоположного торца в крышке укрытия выполнен люк, обеспечивает аспирацию при загрузке сыпучего материала в самосвальный кузов.

Изобретение относится к аспирационному укрытию перегрузки сыпучего материала в самосвальный кузов. Техническим результатом является повышение эффективности обеспыливания воздуха и расширение области применения. Укрытие содержит крышку с эластичным уплотнением, загрузочный желоб и пылеосадитель. В крышке укрытия с одной стороны выполнено окно, предназначенное для установки загрузочного желоба. С другой - выходное отверстие, предназначенное для установки подключаемого через центробежный насос пылеосадителя. Пылеосадитель установлен на крышке укрытия, сообщается с запыленным пространством укрытия через центробежный насос и выполнен в виде прямоугольного корпуса, на котором на эластичной опоре установлена куполообразная металлическая решетка с вибратором. Под металлической решеткой закреплено пылеудерживающее тканевое полотно. На одном из торцов пылеосадителя с возможностью перемещения вдоль его корпуса установлен скребок, а у противоположного торца пылеосадителя в крышке укрытия выполнен люк. 1 ил.

Аспирационное укрытие перегрузки сыпучего материала в самосвальный кузов, содержащее крышку с эластичным уплотнением, загрузочный желоб и пылеосадитель, отличающееся тем, что в крышке укрытия с одной стороны выполнено окно, предназначенное для установки загрузочного желоба, а с другой - выходное отверстие, предназначенное для установки подключаемого через центробежный насос пылеосадителя, при этом пылеосадитель установлен на крышке укрытия, сообщается с запыленным пространством укрытия через центробежный насос и выполнен в виде прямоугольного корпуса, на котором на эластичной опоре установлена куполообразная металлическая решетка с вибратором, под металлической решеткой закреплено пылеудерживающее тканевое полотно, на одном из торцов пылеосадителя с возможностью перемещения вдоль его корпуса установлен скребок, а у противоположного торца пылеосадителя в крышке укрытия выполнен люк.
