Держатель для труб Российский патент 2025 года по МПК F16L3/22

Держатель для труб является крепежным изделием и предназначен для крепления труб одного диаметра к поверхности стен, потолков, полов или перегородок крепления как с использованием монтажного пистолета, так и с помощью иных методов крепления.

Известен аналог «Держатель-клипса для монтажного пистолета, д. 20 мм, серый» производителя «DKC» https://www.dkc.ru/ru/catalog/95/51020M/. Аналог также является крепежным изделием для гладких и гофрированных пластиковых труб, имеет основание и две прижимные лапки, которые сделаны по форме труб и по внешней стороне которых выполнены ребра жесткости, при этом в основании имеется сквозное отверстие для пристрелки с помощью монтажного пистолета.

Недостатками аналога являются, во-первых, отличие по форме, так как представляет собой крепеж для одной трубы, во-вторых, невозможность крепить несколько труб одновременно и к поверхностям с большим количеством изгибов, в-третьих, сквозные отверстия для крепления с помощью монтажного пистолета не оснащены дополнительными выступами для более ровного положения пистолета, в-четвертых, отсутствие дополнительных элементов (например, лапок с выступами на С-образном корпусе) не обеспечивает надежную фиксацию труб, в-пятых, отсутствие выступов для центрирования изделия усложняет монтаж держателя.

Заявленное изобретение решает указанные проблемы.

Известен аналог «Хомут Walraven Cobra 15-18 мм двойная скоба с уплотнителем» производителя «Walraven» https://baucenter.ru/product/khomut-walraven-cobra-15-18-mm-dvoynaya-skoba-s-uplotnitelem-ctg-29189-36788-36797-100001343/?utm_campaign=bau_krasnodar. Аналог также предназначен для параллельного крепления труб, имеет С-образные корпуса, выполненные по форме труб, при этом их внутренняя часть имеет звукоизоляционный вкладыш из EPDM-резины, что также способствует более надежной фиксации.

Недостатками аналога являются, во-первых, отличие по форме, поскольку с помощью него возможна параллельная фиксация только двух труб, во-вторых, невозможность крепить несколько труб одновременно и к поверхностям с большим количеством изгибов, в-третьих, невозможность крепления с помощью монтажного пистолета, что усложняет и замедляет монтаж, в-четвертых, отсутствие ребер жесткости и дополнительных элементов (например, лапок с выступами на С-образном корпусе) напрямую влияют на надежность фиксации, в-пятых, изготовление из стали делает изделие менее гибким.

Заявленное изобретение решает указанные проблемы.

Задачами изобретения являются расширение арсенала технических средств для крепления труб, создание изделия для крепления труб одного диаметра к различной поверхности, в том числе с большим количеством изгибов, с возможностью одновременного крепления нескольких труб параллельно, а также с возможностью крепления труб с использованием монтажного пистолета.

Техническим результатом является упрощение монтажа труб, более жесткая фиксация труб при креплении, а также возможность одновременного крепления нескольких труб параллельно.

Технический результат достигается, в частности, за счет того, что держатель для труб включает в себя основание держателя и прижимное крыло с корпусами С-образной формы, выполненные по форме труб; в основании держателя предусмотрены усиленные монтажные основания со сквозными отверстиями под крепления с помощью монтажного пистолета или иных методов крепления, при этом внутри усиленных монтажных оснований со сквозными отверстиями могут быть выполнены выступы для плотного прилегания к стволу монтажного пистолета, а с внутренней стороны усиленных монтажных оснований со сквозными отверстиями могут быть выполнены ребра жесткости для дополнительной устойчивости изделия; на боковой части основания держателя могут быть выполнены выступы для центрирования изделия; прижимное крыло отходит от основания держателя, вдоль всего прижимного крыла могут быть выполнены ребра жесткости для дополнительной устойчивости, при этом на корпусах С-образной формы прижимного крыла выполнены лапки, на внутренней стороне которых предусмотрены выступы, в совокупности обеспечивающие дополнительную фиксацию труб; на носовой части прижимного крыла выполнен выступ, закрепленный со стороны основания держателя, на внутренней стороне выступа могут быть выполнены выступы для фиксации; держатель для труб может иметь два прижимных крыла с аналогичным устройством.

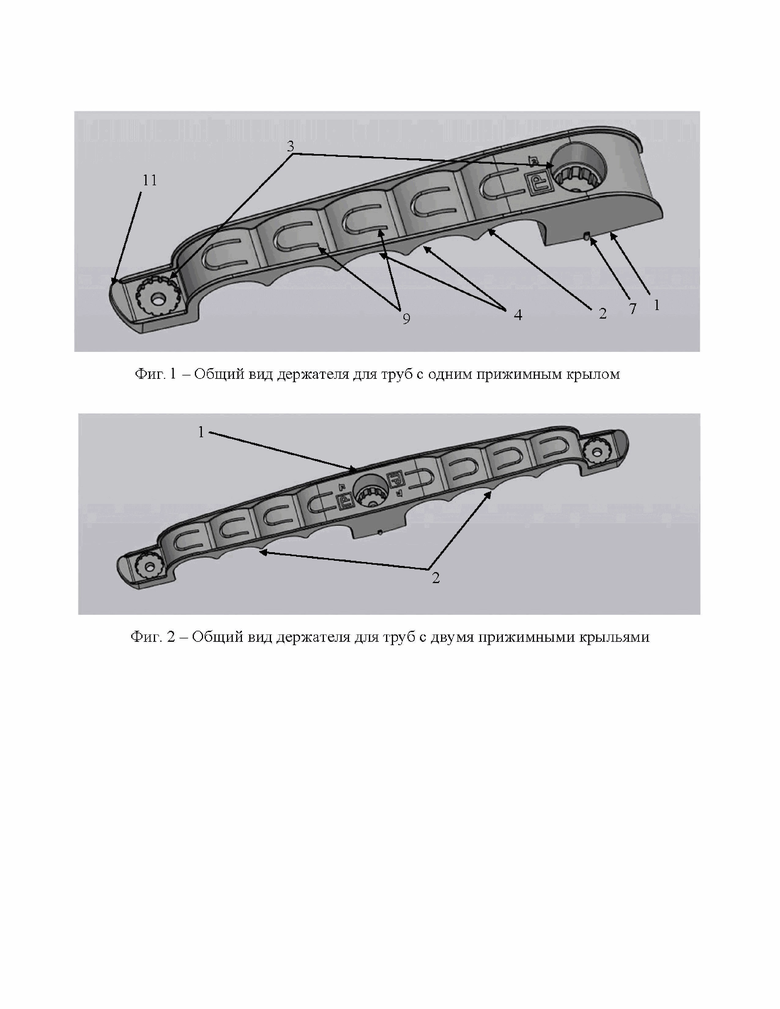

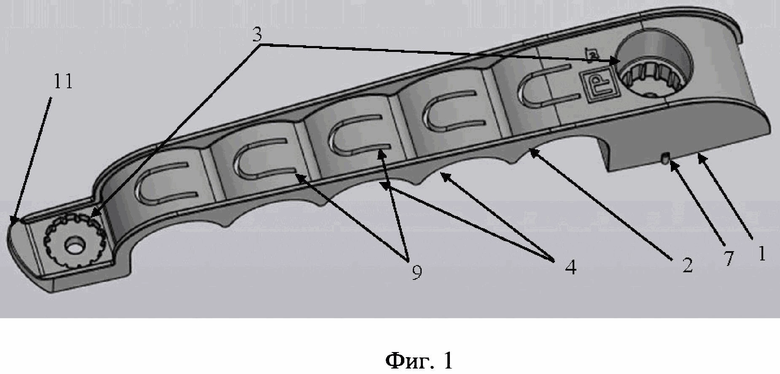

Фиг. 1 - Общий вид держателя для труб с одним прижимным крылом.

Фиг. 2 - Общий вид держателя для труб с двумя прижимными крыльями.

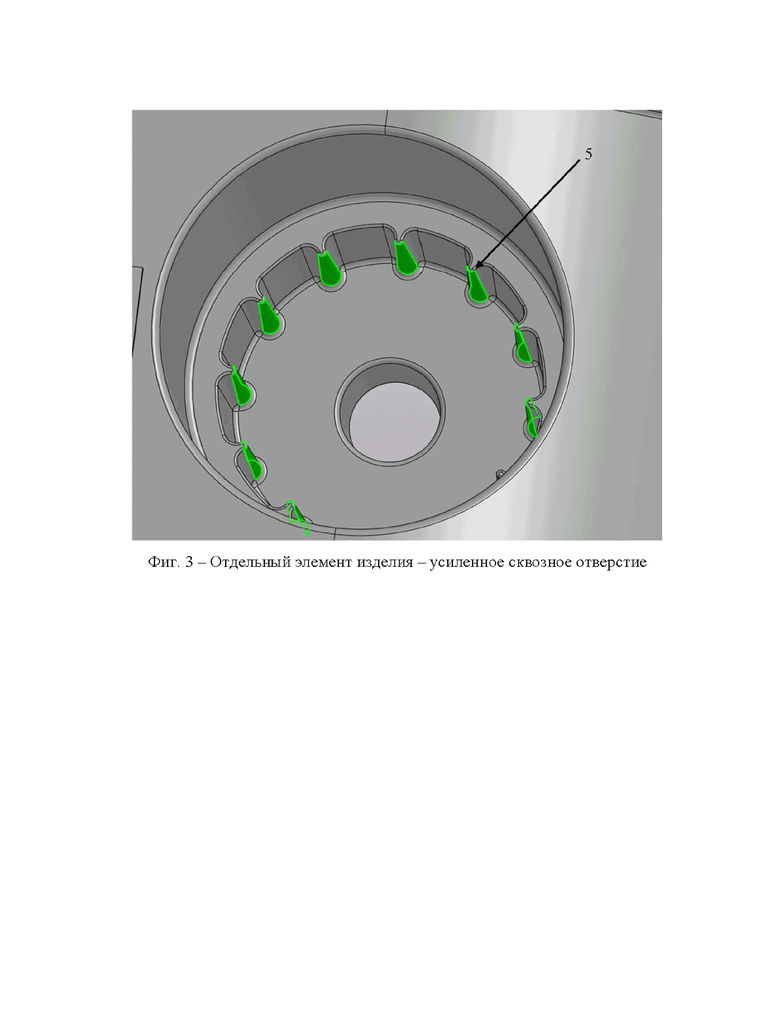

Фиг. 3 - Отдельный элемент изделия - усиленное сквозное отверстие.

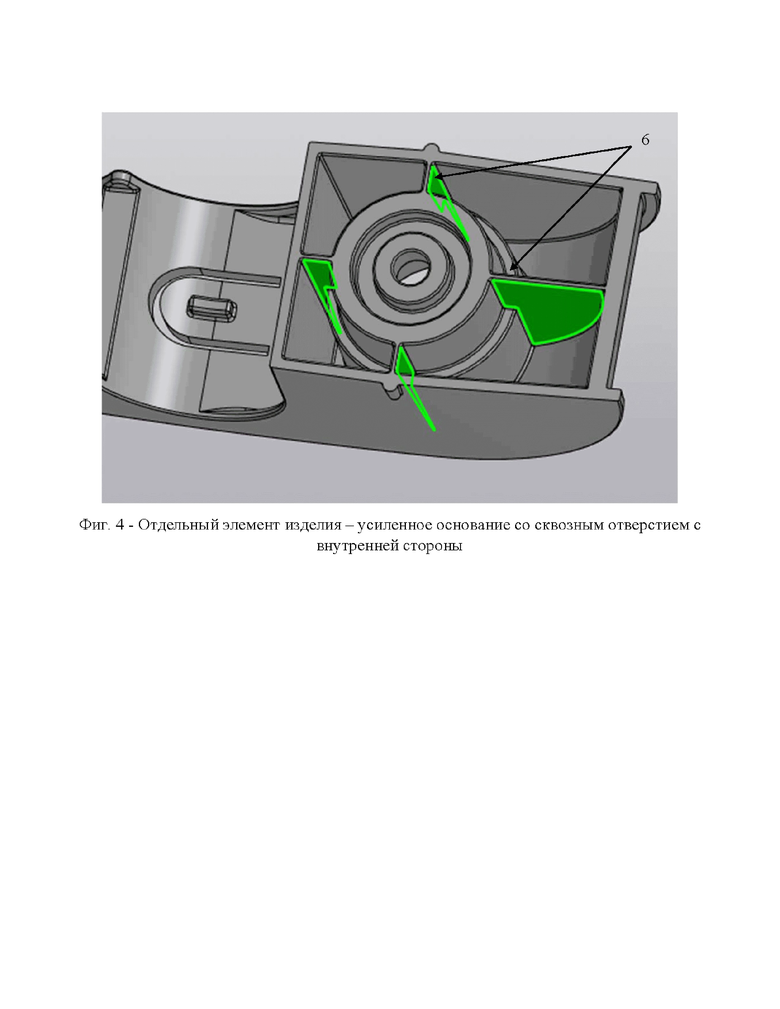

Фиг. 4 - Отдельный элемент изделия - усиленное сквозное отверстие с обратной стороны.

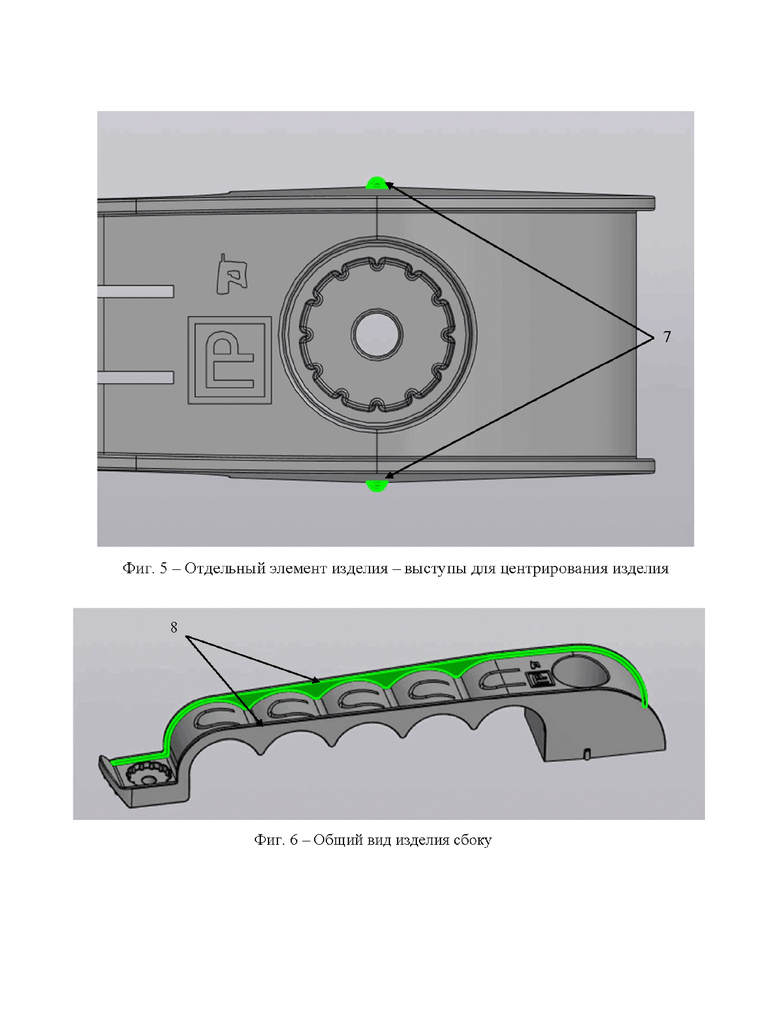

Фиг. 5 - Отдельный элемент изделия - выступы для центрирования изделия.

Фиг. 6 - Общий вид держателя для труб сбоку.

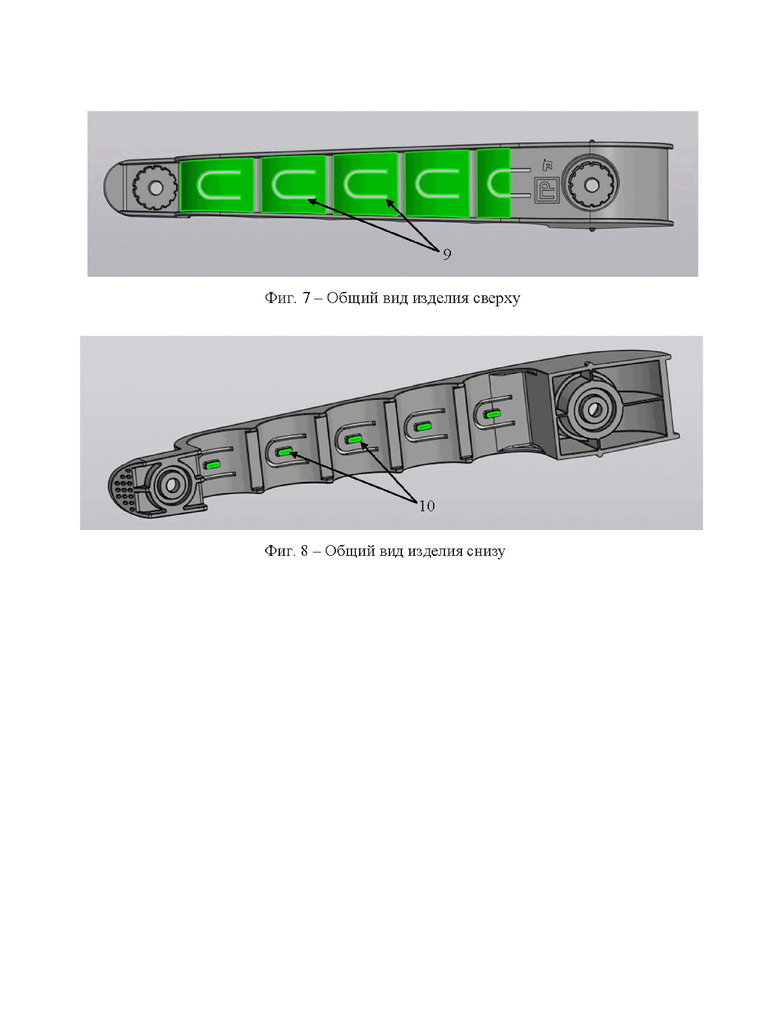

Фиг. 7 - Общий вид держателя для труб сверху.

Фиг. 8 - Общий вид держателя для труб снизу.

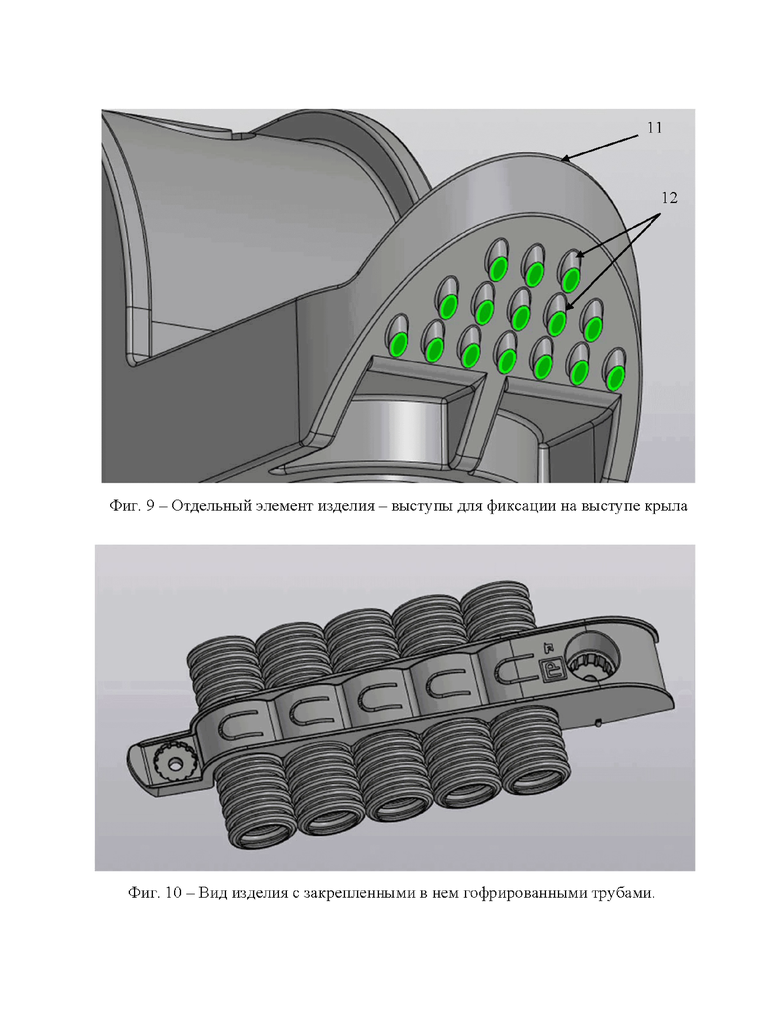

Фиг. 9 - Отдельный элемент держателя для труб - выступы для фиксации на выступе крыла.

Фиг. 10 - Вид держателя для труб с закрепленными в нем гофрированными трубами.

Держатель для труб (фиг. 1) включает в себя основание держателя 1 и прижимное крыло 2. Держатель для труб может иметь основание держателя 1 и два прижимных крыла 2 (фиг. 2).

Основание держателя 1 представляет собой цилиндр со скругленными краями, в котором выполнены усиленные монтажные основания со сквозными отверстиями 3, предназначенные для крепления держателя с помощью монтажного пистолета либо другими крепежными средствами. Усиленные монтажные основания со сквозными отверстиями 3 под крепление способны выдерживать нагрузку при креплении с помощью монтажных пистолетов (газовых и электрических). На внутренней стенке усиленных монтажных оснований со сквозными отверстиями 3 могут быть выполнены выступы 5, которые при креплении с помощью монтажного пистолета плотно прилегают к стволу монтажного пистолета, способствуя его более ровному положению при монтаже, а также упрощая процесс самого монтажа, так как изделие не спадает и не требует дополнительного выравнивания. На держателе с двумя прижимными крыльями (фиг. 2) могут быть предусмотрены два усиленных основания со сквозным отверстием 3 на носовой части прижимного крыла 2, по одному на каждой из частей. С внутренней стороны основания держателя 1 могут быть выполнены ребра жесткости 6, которые обеспечивают дополнительную устойчивость изделия при креплении. На боковой части основания держателя 1 могут быть выступы 7, которые позволяют центрировать изделие относительно поверхности, к которой они крепятся, что упрощает процесс монтажа.

Прижимное крыло 2 имеет корпуса С-образной формы 4, выполненные по форме труб, при этом размер корпусов 4 может варьироваться в зависимости от диаметра труб, при этом количество С-образных корпусов 4 в держателе может меняться в зависимости от исполнения. На корпусах С-образной формы 4 выполнены лапки 9, позволяющие осуществлять дополнительную фиксацию закрепленных труб. На внутренней стороне лапок 9 выполнены выступы 10, которые препятствуют проскальзыванию закрепленных труб, что улучшает их фиксацию. На носовой части прижимного крыла 2 имеется выступ 11, позволяющий отгибать изделие, закрепленное только со стороны основания, и заводить трубы с целью фиксации. С внутренней стороны выступа 11 могут быть выполнены выступы 12, которые позволяют проще фиксировать его в руках, когда требуется отогнуть край держателя с целью фиксации труб.

Вдоль всего держателя для труб могут быть выполнены ребра жесткости 8, на каждом из краев которых обеспечивается дополнительное прижимное усилие при закреплении труб.

Изобретение относится к держателю для труб, который является крепежным изделием и предназначен для крепления гладких труб и труб одного диаметра к поверхности стен, потолков, полов или перегородок крепления как с использованием монтажного пистолета, так и с помощью иных методов крепления. Техническим результатом является упрощение монтажа труб, более жесткая фиксация труб при креплении, а также возможность одновременного крепления нескольких труб параллельно. Держатель для труб включает в себя основание держателя и прижимное крыло с корпусами С-образной формы, выполненные по форме труб. В основании держателя предусмотрены усиленные монтажные основания со сквозными отверстиями под крепления с помощью монтажного пистолета или иных методов крепления, при этом внутри усиленных монтажных оснований со сквозными отверстиями могут быть выполнены выступы для плотного прилегания к стволу монтажного пистолета, а с внутренней стороны усиленных монтажных оснований со сквозными отверстиями могут быть выполнены ребра жесткости для дополнительной устойчивости изделия. На боковой части основания держателя могут быть выполнены выступы для центрирования изделия, а прижимное крыло отходит от основания держателя, и вдоль всего прижимного крыла могут быть выполнены ребра жесткости для дополнительной устойчивости. На корпусах С-образной формы прижимного крыла выполнены лапки, на внутренней стороне которых предусмотрены выступы, в совокупности обеспечивающие дополнительную фиксацию труб. На носовой части прижимного крыла выполнен выступ, закрепленный со стороны основания держателя, на внутренней стороне выступа могут быть выполнены выступы для фиксации, а также держатель для труб может иметь два прижимных крыла с аналогичным устройством. 6 з.п. ф-лы, 10 ил.

1. Держатель для труб, включающий в себя основание держателя и прижимное крыло c корпусами С-образной формы, отличающийся тем, что в основании держателя предусмотрены усиленные монтажные основания со сквозными отверстиями под крепления, а на прижимном крыле выполнены лапки, на внутренней стороне которых имеются выступы, а также выступ, закрепленный со стороны основания держателя.

2. Держатель для труб по п. 1, отличающийся тем, что может иметь два прижимных крыла.

3. Держатель для труб по п. 1, отличающийся тем, что внутри усиленных монтажных оснований со сквозными отверстиями могут быть выполнены выступы.

4. Держатель для труб по п. 1, отличающийся тем, что с внутренней стороны усиленных монтажных оснований со сквозными отверстиями могут быть выполнены рёбра жесткости.

5. Держатель для труб по п. 1, отличающийся тем, что на боковой части основания держателя могут быть выполнены выступы для центрирования изделия.

6. Держатель для труб по п. 1, отличающийся тем, что вдоль прижимного крыла могут быть выполнены рёбра жесткости.

7. Держатель для труб по п. 1, отличающийся тем, что на внутренней стороне выступа, закрепленного со стороны основания держателя, могут быть выполнены выступы для фиксации.
