Держатель для труб Советский патент 1992 года по МПК F16L3/22

Описание патента на изобретение SU1753160A1

Риг. 2

Похожие патенты SU1753160A1

название год авторы номер документа
СПОСОБ ИЗГОТОВЛЕНИЯ ТРУБЫ ИЗ СЛОИСТОГО КОМПОЗИЦИОННОГО МАТЕРИАЛА С ВИНТОВЫМ ПРЯМОУГОЛЬНЫМ ПАЗОМ И ТРУБА ИЗ СЛОИСТОГО КОМПОЗИЦИОННОГО МАТЕРИАЛА С ВИНТОВЫМ ПРЯМОУГОЛЬНЫМ ПАЗОМ 2004
  • Янков В.П.
  • Плотников В.И.
  • Лукьяненко В.С.
  • Барынин В.А.
  • Кульков А.А.
  • Макаровец Н.А.
  • Семилет В.В.
RU2261800C1
РАМНАЯ МЕШАЛКА 1991
  • Медведев В.Д.
  • Уманский М.П.
  • Поляков В.Н.
  • Цырина Н.Г.
RU2014880C1
АРТЕРИЯ ТЕПЛОВОЙ ТРУБЫ 1989
  • Пирвезенцев В.В.
  • Ильин Ю.А.
SU1625171A1
Пластинчато-трубный теплообменник 1989
  • Карпенко Александр Никифорович
  • Гопин Станислав Романович
  • Либкинд Борис Наумович
  • Орлов Алексей Зиновьевич
  • Шафаренко Александр Павлович
  • Козлов Анатолий Леонидович
SU1740946A1
Устройство для герметизации труб 1990
  • Александров Александр Александрович
  • Александрова Людмила Алексеевна
SU1739237A1
Способ изготовления трубы с поперечными ребрами для теплообменников 1983
  • Столыпин Александр Борисович
  • Чистополов Серафим Геннадьевич
SU1162535A1
Дренажное устройство для противоточных ионообменных аппаратов 1982
  • Хабиров В.В.
  • Петров М.П.
  • Горбань В.Н.
  • Сухоруков В.Н.
SU1125821A1
Устройство для соединения труб 1982
  • Попелов Валерий Юрьевич
SU1134831A2
ЛИНИЯ СВЯЗИ ДЛЯ ЗАБОЙНЫХ ТЕЛЕМЕТРИЧЕСКИХ СИСТЕМ КОНТРОЛЯ ПАРАМЕТРОВ БУРЕНИЯ 2009
  • Москвичев Владимир Даниилович
  • Сугак Владимир Михайлович
RU2423609C1
СПОСОБ ИЗГОТОВЛЕНИЯ ОПРАВКИ ДЛЯ НАМОТКИ ТРУБЫ С, ПО МЕНЬШЕЙ МЕРЕ, ОДНИМ ВИНТОВЫМ ПРЯМОУГОЛЬНЫМ ПАЗОМ, ОПРАВКА ДЛЯ НАМОТКИ ТРУБЫ И ТРУБА ИЗ СЛОИСТОГО КОМПОЗИЦИОННОГО МАТЕРИАЛА 2008
  • Плотников Роман Владимирович
RU2375184C1

Иллюстрации к изобретению SU 1 753 160 A1

Реферат патента 1992 года Держатель для труб

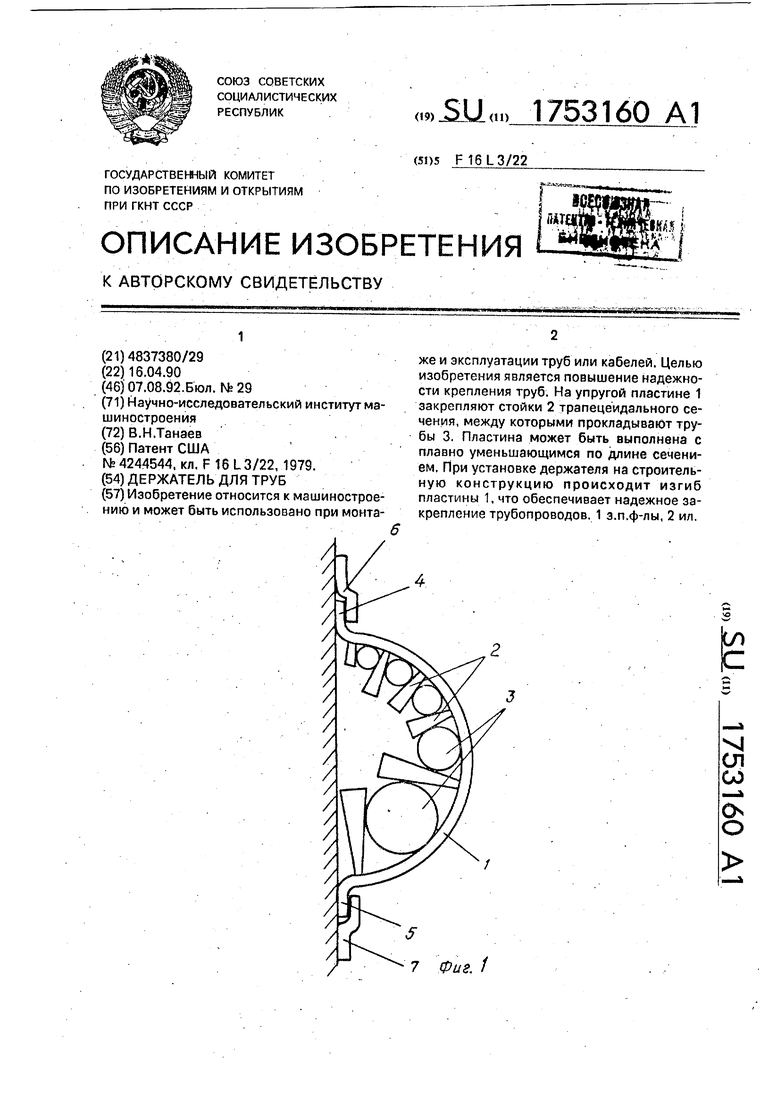

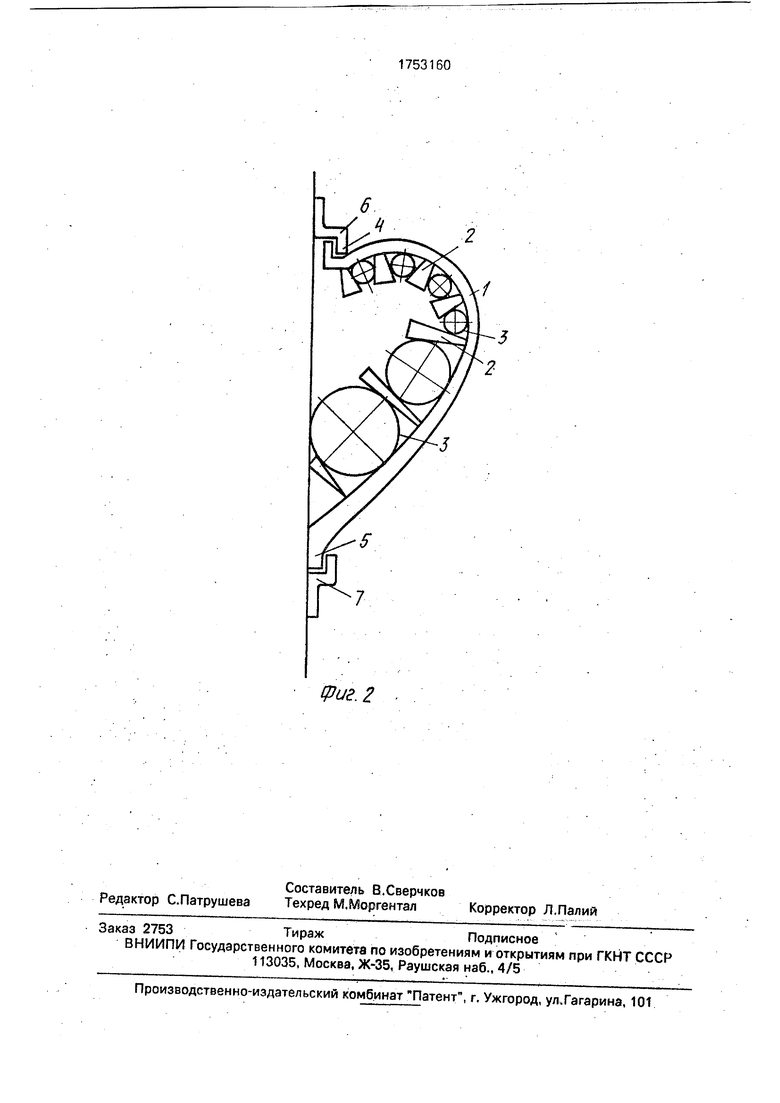

Изобретение относится к машиностроению и может быть использовано при монтаже и эксплуатации труб или кабелей. Целью изобретения является повышение надежности крепления труб. На упругой пластине 1 закрепляют стойки 2 трапецеидального сечения, между которыми прокладывают трубы 3. Пластина может быть выполнена с плавно уменьшающимся по длине сечением. При установке держателя на строительную конструкцию происходит изгиб пластины 1, что обеспечивает надежное закрепление трубопроводов. 1 з.п.ф-лы, 2 ил.

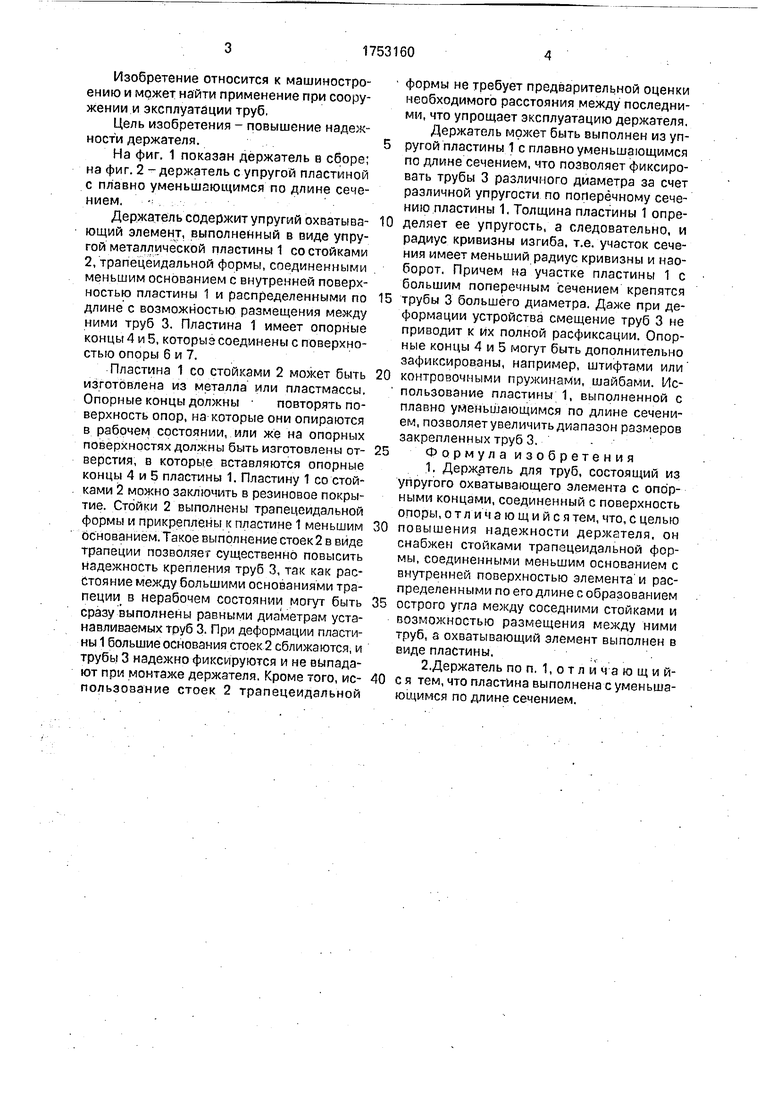

Формула изобретения SU 1 753 160 A1
